Замена заднего плавающего сайлентблока - инструкция

Статья обновлена: 18.08.2025

Плавающий задний сайлентблок – критически важный элемент подвески, обеспечивающий подвижное соединение рычагов с кузовом или балкой. Он гасит вибрации и корректирует углы установки колёс при работе подвески.

Износ этого узла проявляется стуками на неровностях, уводом автомобиля в сторону и неравномерным истиранием резины. Своевременная замена предотвращает ускоренное разрушение смежных деталей и восстанавливает курсовую устойчивость.

Работы требуют точности: ошибки при запрессовке или нарушение момента затяжки крепежа приведут к преждевременному выходу нового сайлентблока из строя.

Подготовка инструментов и снятие колеса

Для замены заднего плавающего сайлентблока потребуется стандартный набор инструментов. Убедитесь, что все необходимое подготовлено заранее – это ускорит процесс и исключит простои в работе. Проверьте состояние домкрата и страховочных подставок, от их надежности зависит ваша безопасность.

Автомобиль должен стоять на ровной твердой поверхности с включенной передачей (или положении "Паркинг" для АКПП) и ручным тормозом. Перед подъемом ослабьте болты крепления колеса, но не откручивайте их полностью. Это потребует усилия, так как они затянуты с большим моментом.

Необходимые инструменты и материалы

Домкрат гидравлический или винтовой
Страховочные подставки (не менее двух)
Баллонный ключ и динамометрический ключ
Набор головок с воротком и трещоткой
Монтировка и молоток
WD-40 или аналогичная проникающая жидкость
Противооткатные упоры для колес

Установите противооткатные упоры под передние колеса диагонально относительно поднимаемой стороны (например: при снятии правого заднего колеса – упор слева спереди).
Наденьте противооткатные башмаки на передние колеса по диагонали. Поднимите автомобиль домкратом в штатной точке под порогом до отрыва колеса от земли на 2-3 см.
Установите страховочные подставки под силовые элементы кузова (не под рычаги!). Опустите домкрат до контакта подвески с подставками, затем полностью снимите нагрузку с домкрата.
Выверните болты крепления колеса окончательно. Снимите колесо, уложите его плашмя под порог рядом с домкратной точкой – это дополнительная страховка на случай соскальзывания с подставок.

Важно: Никогда не работайте под автомобилем, опирающимся только на домкрат! Все манипуляции выполняются при надежной фиксации на подставках. Проверьте устойчивость кузова перед началом работ.

Обеспечение доступа к задней подвеске

Для замены плавающего заднего сайлентблока необходимо получить свободный и безопасный доступ к узлам задней подвески. Это требует предварительной подготовки автомобиля, включая поднятие и надежную фиксацию, а также демонтаж мешающих элементов.

Без качественного доступа выполнение работ становится крайне затруднительным или опасным. Неподвижность кузова и достаточное рабочее пространство вокруг подвески – обязательные условия для эффективной замены сайлентблока.

Основные этапы обеспечения доступа

Подготовка автомобиля:

Зафиксируйте автомобиль ручным тормозом и противооткатными упорами под передними колесами.
Поднимите заднюю часть домкратом, установите на надежные опоры (стационарные подставки, козлы). Никогда не работайте только под домкратом!
Снимите задние колеса для увеличения рабочей зоны.

Демонтаж мешающих компонентов (в зависимости от конструкции):

Тормозная система: Отсоедините тормозной суппорт (подвесьте его на проволоке, не давая висеть на шланге). При необходимости снимите тормозной диск или барабан.
Рычаги и тяги: Отсоедините датчик АБС, тормозную магистраль (аккуратно загните), стойку стабилизатора поперечной устойчивости, концевик тяги рулевой рейки (если мешает).
Прочее: Снимите защиту картера двигателя (если она мешает сверху), топливные или тормозные трубки с кронштейнов на рычаге.

Особенности плавающего сайлентблока:

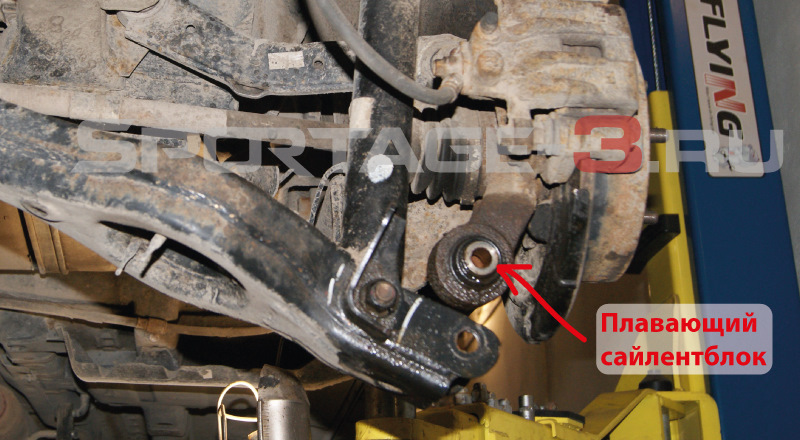

Плавающий сайлентблок обычно расположен в проушине поперечной реактивной тяги (язычка), соединяющей задний рычаг подвески с кузовом или подрамником.
Точное расположение зависит от типа задней подвески (полузависимая балка, многорычажная).
После снятия колеса и мешающих элементов место установки сайлентблока должно быть полностью видимо и доступно для инструмента.

Контроль перед началом работ:

Убедитесь, что автомобиль стоит на опорах абсолютно устойчиво.
Проверьте, что все гидравлические/электрические линии отсоединены аккуратно и не натянуты.
Обеспечьте хорошее освещение зоны задней подвески.
Подготовьте место для размещения снятых деталей и инструмента.

Фиксация рычага и демонтаж крепежных болтов

Надежно зафиксируйте задний рычаг в стационарном положении, используя струбцины или специальные упоры, чтобы исключить его смещение при откручивании крепежа. Убедитесь, что доступ к болтам свободен, а соседние элементы подвески (амортизатор, пружина) не создают помех для демонтажа.

Обработайте резьбовое соединение крепежных болтов/гаек проникающей смазкой типа WD-40 за 10–15 минут до начала работ. Используйте торцевой ключ с удлинителем и головкой точного размера для предотвращения срыва граней, при необходимости применяйте ударный гайковерт для сложных случаев коррозии.

Порядок демонтажа

Выполняйте откручивание в строгой последовательности:

Центральный болт сайлентблока – вращайте против часовой стрелки до полного выкручивания
Опорный кронштейн – снимите два крепежных болта, фиксирующих кронштейн к кузову
Стяжной болт – ослабьте контргайку, затем выбейте шпильку молотком через выколотку

Внимание: При закисших соединениях используйте прогрев горелкой (t ≤ 650°C), избегая прямого контакта с резиной сайлентблока. Все демонтированные болты подлежат замене на новые из-за высоких нагрузок в узле.

Тип крепежа	Момент затяжки (Нм)	Обязательность замены
Центральный болт	90-110	Да
Кронштейн кузова	70-85	Да
Контргайка стяжки	45-60	Нет

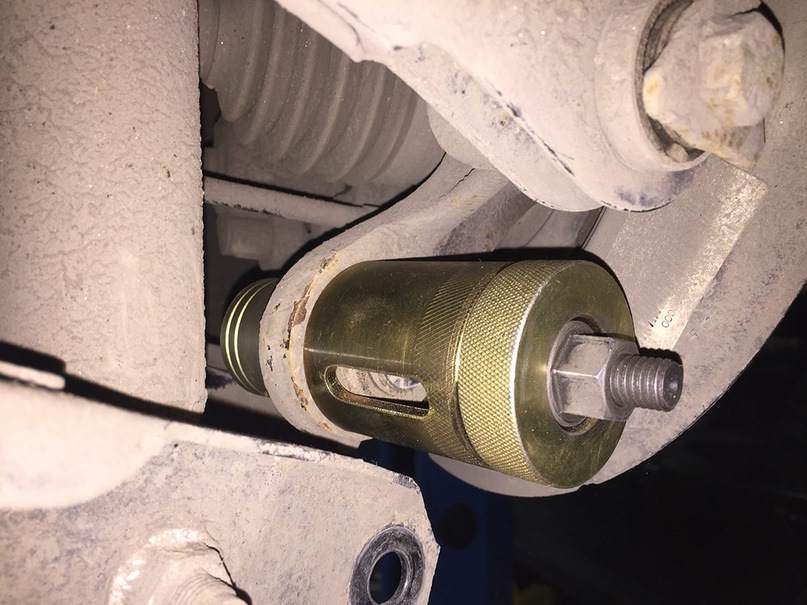

Выпрессовка старого плавающего сайлентблока

Надежно зафиксируйте рычаг подвески в тисках или струбцинами, исключая смещение. Очистите зону вокруг сайлентблока от грязи и ржавчины металлической щеткой, уделяя внимание посадочному гнезду и фланцам втулки. Проверьте направление выпрессовки: обычно наружу через технологическое отверстие в кронштейне.

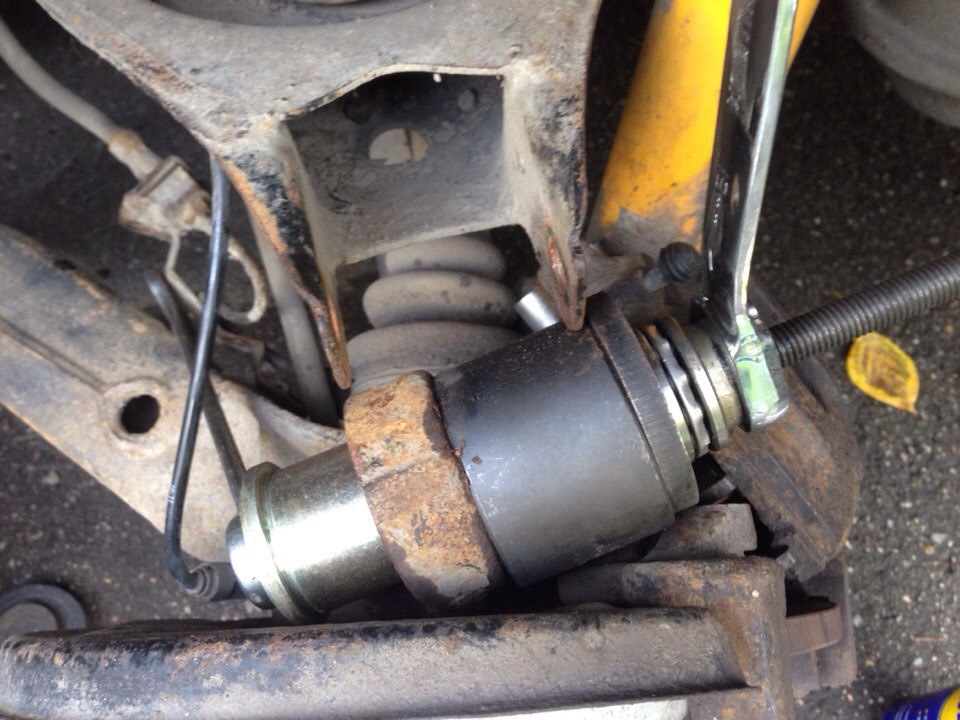

Подберите оправку по диаметру внутренней обоймы втулки (металлическая труба, специнструмент). Убедитесь, что оправка упирается ТОЛЬКО в стальную гильзу сайлентблока, а не в резину или кронштейн рычага. Используйте съемник с гидравлическим прессом либо мощный винтовой съемник с усилителем.

Ключевые этапы процесса

Смажьте резьбу съемника и зону контакта оправки с сайлентблоком графитовой смазкой
Равномерно увеличивайте давление, контролируя параллельность оправки плоскости кронштейна
При заклинивании: прогрейте кронштейн горелкой локально (не касаясь резины!) до 150-200°C
После смещения втулки на 2-3 мм снимите нагрузку, очистите выдавившуюся коррозию

Критические ошибки: Ударные методы кувалдой деформируют посадочное место. Перекос оправки вызывает задиры на кронштейне. Перегрев свыше 300°C меняет структуру металла рычага. Использование молотка и зубила для частично выпрессованной втулки повреждает края гнезда.

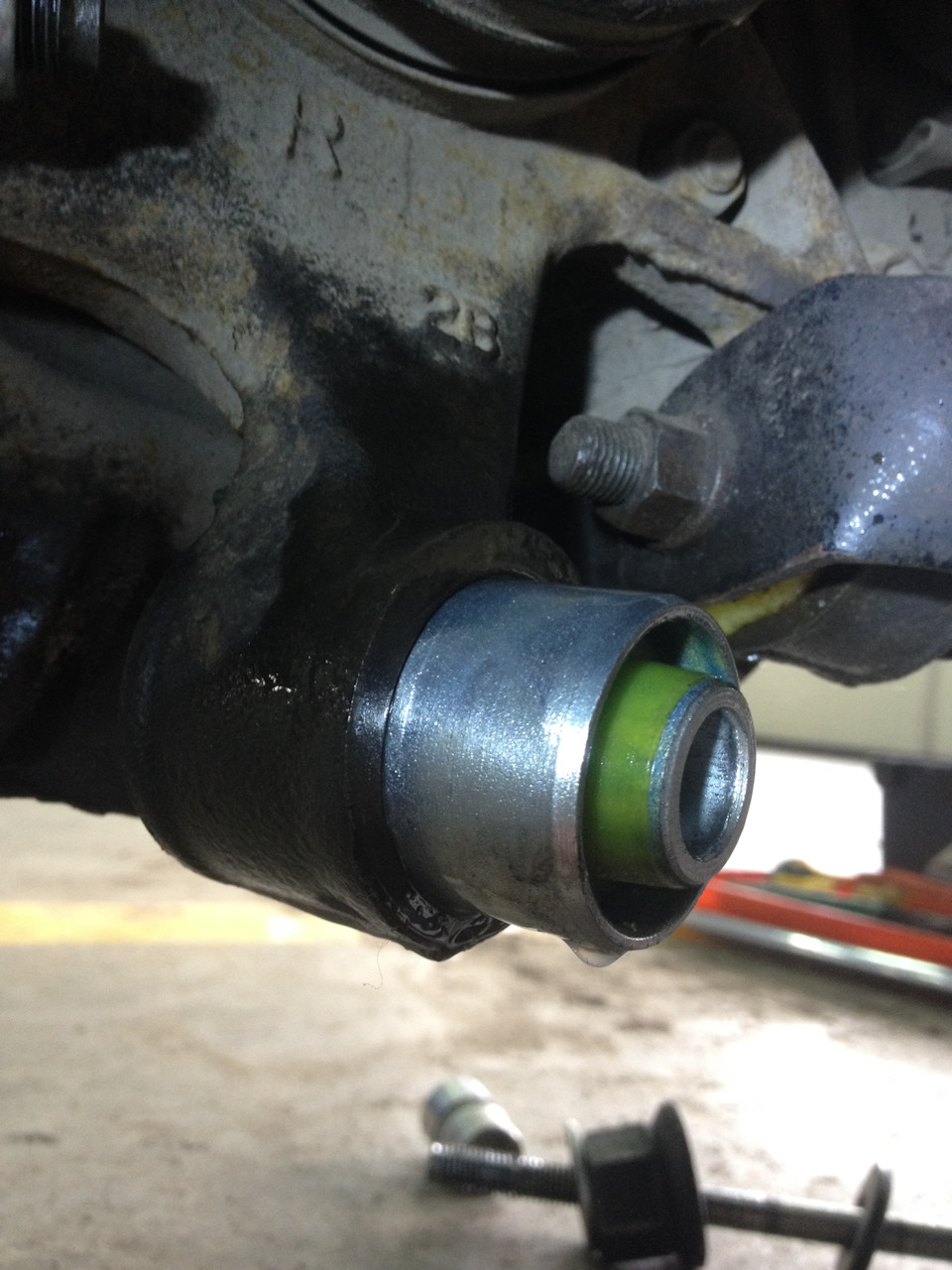

Запрессовка новой детали с защитной смазкой

Тщательно очистите посадочное гнездо рычага от грязи, ржавчины и остатков старой смазки металлической щёткой. Обработайте поверхность обезжиривателем и убедитесь в отсутствии забоин или деформаций, которые могут помешать установке.

Нанесите тонкий слой специальной защитной смазки (например, силиконовой) на наружную поверхность новой втулки сайлентблока. Избегайте попадания состава на внутренний металлический шарнир – это может вызвать скрипы при эксплуатации.

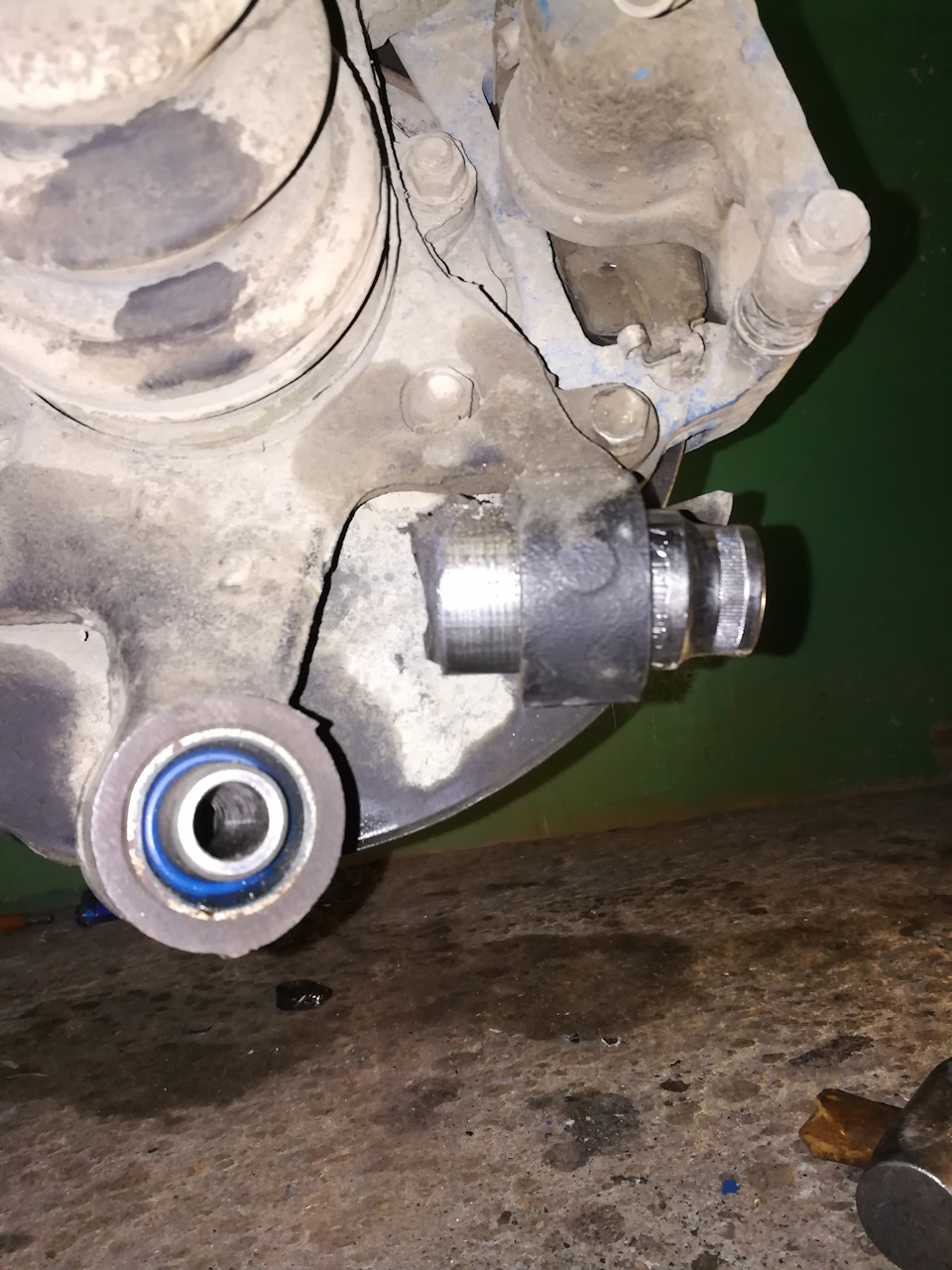

Технология запрессовки

Совместите сайлентблок с посадочным местом строго параллельно
Используйте оправку подходящего диаметра, закрывающую всю поверхность втулки
Плавно запрессовывайте деталь гидравлическим прессом до полного погружения
Контролируйте усилие манометром (не более значений в инструкции к детали)

Критические ошибки: ударный монтаж кувалдой, перекос при установке, превышение усилия прессования. Это вызывает деформацию полимерного слоя и преждевременный износ.

Проверочные действия	Критерий качества
Визуальный осмотр	Отсутствие перекосов, фланец втулки плотно прилегает к рычагу
Проверка свободы хода	Плавное вращение внутренней втулки без заеданий

Сборка узла и контроль правильности установки

Перед установкой нового плавающего сайлентблока тщательно очистите посадочные места в рычаге и кронштейне кузова от грязи, ржавчины и остатков старой резины. Используйте металлическую щетку или пескоструйную обработку, затем обезжирьте поверхности. Убедитесь, что внутренняя втулка сайлентблока свободно вращается относительно наружной обоймы – проверьте вращение вручную перед монтажом.

Нанесите тонкий слой специальной смазки для резинометаллических шарниров (НИ В КОЕМ СЛУЧАЕ НЕ МАСЛО ИЛИ WD-40!) на внутреннюю поверхность рычага и наружную часть металлической обоймы сайлентблока. Это предотвратит скрипы и облегчит запрессовку. Смазка должна быть совместима с резиной – используйте только составы на силиконовой или тефлоновой основе.

Запрессовка и финальная проверка

Установите сайлентблок в рычаг, строго соблюдая ориентацию:

Фланцы наружной обоймы должны быть параллельны плоскости рычага
Стрелки или метки на резине (если есть) направлены по оси вращения
Плавающая втулка не контактирует с металлом рычага

Запрессовывайте деталь с помощью оправки, равномерно распределяя усилие по всей площади обоймы. Используйте гидравлический пресс или съемник с резьбовым штоком. Категорически запрещено бить по сайлентблоку молотком!

Контрольный этап	Критерий правильности
Свобода вращения	Внутренняя втулка проворачивается от руки без заеданий
Осевое смещение	Люфт вдоль оси не превышает 0.5-1 мм
Расположение	Резиновый элемент не имеет перекосов относительно рычага
Зазоры	Равномерный промежуток между фланцами обоймы и рычагом по всему периметру

После монтажа узла на автомобиль затяните крепежные болты только под нагрузкой – опустите машину на колеса либо поднимите подвеску домкратом до рабочего положения. Используйте динамометрический ключ со значением, указанным производителем авто. Проверьте ход подвески вручную – не должно быть скрипов или жесткого подклинивания.
