Замена жидкости ГУР на Ford Focus 2 - инструкция и особенности

Статья обновлена: 18.08.2025

Своевременная замена жидкости гидроусилителя руля (ГУР) – критически важная процедура для поддержания управляемости и продления срока службы рулевого механизма Ford Focus 2.

Стареющая или загрязненная жидкость ГУР теряет свои защитные и смазывающие свойства, провоцируя износ насоса, трудный поворот руля и появление посторонних шумов.

В этой статье подробно рассмотрены специфика системы ГУР Ford Focus 2, необходимые материалы, пошаговый алгоритм полной замены жидкости и практические советы по выбору расходников и избеганию распространенных ошибок.

Требуемые расходные материалы и тип жидкости

Для замены жидкости ГУР на Ford Focus 2 требуется специальная трансмиссионная жидкость класса ATF (Automatic Transmission Fluid). Категорически запрещено использовать универсальные составы или жидкости для тормозных систем – это приведет к повреждению насоса и уплотнителей.

Объем новой жидкости составляет 1-1.2 литра с учетом промывки. Рекомендуется приобретать жидкость с запасом (1.5 л) для контроля уровня после прокачки системы.

Обязательные материалы и инструменты:

Жидкость ATF: Ford WSS-M2C204-A2 или совместимые аналоги (Pentosin CHF202, Mobil ATF 320)
Медицинский шприц 50-100 мл с трубкой (или вакуумный насос)
Чистая ветошь/микрофибра
Емкость для отработанной жидкости (0.5-1 л)
Защитные перчатки

Спецификация жидкостей

Параметр	Требуемое значение	Аналоги
Стандарт Ford	WSS-M2C204-A2	Dexron III/Mercon
Цвет	Красный	Не использовать зеленые/желтые составы!
Вязкость	7.0-7.5 cSt при 100°C	Castrol Transmax Dex III

Специфика конструкции ГУР Ford Focus 2

Гидроусилитель руля на Ford Focus 2 использует реечный механизм рулевого управления, где насос ГУР приводится в действие поликлиновым ремнем от коленчатого вала двигателя. Особенностью является расположение бачка для жидкости: он интегрирован непосредственно в корпус насоса, а не вынесен отдельно, что упрощает компоновку, но усложняет визуальный контроль уровня.

Система оснащена электронным клапаном регулировки давления (ЭРД), управляемым блоком PCM на основе данных о скорости автомобиля. При увеличении скорости давление в системе снижается для повышения "тяжести" руля и стабильности, а на малых скоростях – возрастает для облегчения маневрирования.

Ключевые конструктивные элементы

Насос лопастного типа: Создает давление до 100 бар, имеет встроенный бачок с щупом и фильтром грубой очистки.
Реечный механизм: Гидравлический распределитель (золотникового типа) интегрирован в рулевую рейку.
Электрорегулирующий клапан (ЭРД): Устанавливается на насосе или рулевой рейке (в зависимости от года выпуска).
Охлаждающий контур: Металлическая трубка перед радиатором для снижения температуры жидкости.

Рабочая жидкость	Ford WSS-M2C204-A2 (обычно зеленая)
Давление в системе	80-100 бар (на холостых оборотах)
Слабое место	Резиновые уплотнители рейки и шлангов

Важно: Несовместимость с жидкостями стандарта Dexron вызывает вспенивание и ускоренный износ насоса. Конструкция рулевой рейки склонна к течам сальников при использовании нерегламентированных жидкостей или износе.

Безопасные условия для проведения замены

Работу выполняйте исключительно на остывшем двигателе во избежание ожогов от горячих деталей силового агрегата или элементов гидросистемы. Убедитесь, что автомобиль зафиксирован на ровной устойчивой поверхности с включенным ручным тормозом и противооткатными упорами под колесами.

Обязательно наденьте защитные очки и химически стойкие перчатки – жидкость ГУР токсична и вызывает раздражение кожи/слизистых. Избегайте открытого огня и искр вблизи рабочей зоны: пары жидкости горючи, а пролитая субстанция повышает риск возгорания.

Ключевые требования

Перед началом работ обязательно отсоедините минусовую клемму АКБ для предотвращения короткого замыкания и случайного запуска стартера. Соблюдайте чистоту при работе с гидравлическими контурами – попадание грязи или абразивных частиц в систему выведет из строя насос или распределитель.

Вентиляция помещения: Обеспечьте приток свежего воздуха при работе в гараже – испарения вызывают головокружение и тошноту.
Контроль давления: Никогда не открывайте расширительный бачок на работающем двигателе – горячая жидкость может выброситься под давлением.
Утилизация отработки: Собирайте старую жидкость в герметичную тару и сдавайте в спецпункты – запрещено слив в почву или канализацию.

Риск	Мера предосторожности
Химический ожог	Использование перчаток + немедленная промывка кожи водой при контакте с жидкостью
Повреждение электрооборудования	Защита генератора и стартера полиэтиленом от попадания жидкости
Срыв резьбы	Запрет на применение ударных инструментов при откручивании шлангов/фитингов

При прокачке системы после замены избегайте длительного удержания руля в крайних положениях – это вызывает перегрузку насоса и вспенивание жидкости. Все действия с вращающимися элементами (шкив насоса ГУР) выполняйте только при заглушенном двигателе.

Освобождение места в подкапотном пространстве

Перед началом работ с системой ГУР на Ford Focus 2 критически важно обеспечить свободный доступ к бачку гидроусилителя и насосу. Тесное подкапотное пространство требует предварительного демонтажа нескольких элементов для безопасного и эффективного выполнения процедуры замены жидкости.

Основными препятствиями являются корпус воздушного фильтра и расширительный бачок охлаждающей жидкости. Их временное удаление освобождает рабочую зону и предотвращает случайное повреждение смежных узлов при манипуляциях с компонентами ГУР.

Порядок демонтажа мешающих компонентов

Отсоедините разъем ДМРВ – нажмите на фиксатор колодки проводов датчика массового расхода воздуха.
Ослабьте хомут воздуховода – используя отвертку или торцевой ключ, ослабьте затяжку хомута между воздуховодом и корпусом фильтра.
Снимите верхнюю крышку корпуса воздушного фильтра – отстегните все пластиковые защелки по периметру корпуса.
Извлеките воздушный фильтр – аккуратно выньте фильтрующий элемент из корпуса.
Открутите крепежные болты – снимите 2-3 болта (зависит от модификации), фиксирующих нижнюю часть корпуса к кузову.
Снимите корпус воздушного фильтра – приподнимите узел вверх, освободив резиновые втулки креплений, и уберите в сторону.
Освободите расширительный бачок ОЖ – отожмите фиксирующие клипсы, приподнимите бачок и отведите в сторону, не отсоединяя шланги.

Дополнительные рекомендации для улучшения доступа:

Отодвиньте жгуты проводов – зафиксируйте пластиковыми стяжками мешающую проводку
Используйте защиту крыла – накройте правое крыло плотной тканью для предотвращения царапин
Проверьте зазор – убедитесь в отсутствии контакта демонтированных деталей с вентилятором радиатора

Демонтируемый элемент	Инструмент	Особенности
Корпус воздушного фильтра	TORX T25, крестовая отвертка	Резиновые втулки легко повредить - прилагать усилие строго вертикально
Расширительный бачок ОЖ	Без инструмента	Не отсоединять шланги! Фиксировать в вертикальном положении

После освобождения пространства визуально проверьте доступ к бачку ГУР (обычно черный пластиковый резервуар с желтой крышкой) и насосу. Убедитесь, что ничто не препятствует работе с заливной горловиной и шлангами системы гидроусилителя. Это значительно ускорит последующие этапы замены жидкости.

Как найти бачок гидроусилителя

Бачок ГУР на Ford Focus 2 расположен в моторном отсеке со стороны водителя (левой части автомобиля, если смотреть по ходу движения). Он крепится на кронштейне рядом с блоком предохранителей и аккумулятором, чаще всего в верхней зоне подкапотного пространства для удобного доступа. Корпус бачка обычно выполнен из полупрозрачного белого или черного пластика с цветными метками уровня жидкости.

Идентифицировать его можно по характерным признакам: на крышке присутствует символ рулевого колеса или надпись "Power Steering Fluid", а к нему подключены два резиновых шланга (подающий и возвратный). На некоторых моделях бачок может быть объединен с насосом ГУР, образуя единый узел цилиндрической формы с металлическим корпусом насоса в нижней части.

Конкретные ориентиры для поиска:

Откройте капот и встаньте лицом к автомобилю.
Сместите взгляд в левый дальний угол моторного отсека (над колесной аркой).
Найдите прямоугольный блок предохранителей с цветными реле.
Осмотрите зону непосредственно под ним или справа от него (ближе к аккумулятору).
Ищите цилиндрический или прямоугольный резервуар диаметром 8-10 см с минимум двумя шлангами.

Модель Ford Focus 2	Особенности расположения
С завода (оригинал)	Пластиковый бачок с желтой крышкой, закреплен на кронштейне над рамой лобового стекла
После ремонта/замены	Возможна установка универсального круглого бачка с хомутами вместо штатного крепления

Важно: перед проверкой уровня протрите корпус бачка чистой ветошью – грязь может попасть в систему при открытии крышки.

Очистка зоны вокруг крышки бачка

Перед открытием бачка гидроусилителя тщательно очистите прилегающую область от грязи, пыли и масляных подтёков. Используйте щётку с жёсткой щетиной или сжатый воздух для удаления крупных частиц мусора с поверхности бачка и окружающих элементов подкапотного пространства. Особое внимание уделите рёбрам и углублениям вокруг горловины.

Обезжирьте зону контакта крышки и горловины специальным очистителем (например, WD-40 или бензином "Калоша"), нанесённым на ветошь. Не допускайте попадания абразивных частиц или чистящих средств внутрь бачка – прикрывайте отверстие чистой салфеткой во время обработки. Дождитесь полного испарения остатков очистителя перед откручиванием крышки.

Критичные этапы очистки

Обязательные действия:

Механическое удаление сухого мусора щёткой перед применением жидкостей
Использование только чистой ветоши без ворсовых остатков
Защита горловины от загрязнений салфеткой при чистке

Запрещённые приёмы:

Продувка сжатым воздухом без предварительной сухой очистки
Применение воды или агрессивных растворителей (ацетон, сольвент)
Оставление излишков очистителя на резиновых уплотнениях

Материал	Рекомендуется	Не рекомендуется
Щётки	Пластиковая с жёстким ворсом	Металлические щётки
Очистители	Спецсредства для автотехники	Бытовые моющие составы
Ветошь	Микрофибра или х/б без ворса	Бумажные полотенца

Качество очистки напрямую влияет на ресурс гидросистемы: частицы грязи, попавшие в жидкость, ускоряют износ насоса и рулевой рейки. После завершения обработки визуально убедитесь в отсутствии загрязнений на посадочном месте крышки и резьбе.

Состояние старой жидкости: оценка износа

Визуальный осмотр – первый этап диагностики. Нанесите каплю жидкости на белую бумагу или салфетку и дождитесь растекания. Здоровая жидкость имеет прозрачную консистенцию с легким красноватым или янтарным оттенком (зависит от типа). Мутность, темно-коричневый или черный цвет сигнализируют о критическом окислении и загрязнении металлической стружкой от износа насоса или рейки.

Обратите внимание на посторонние включения: осадок, хлопья или вязкие комки указывают на разрушение присадок и потерю смазывающих свойств. Запах горелого масла или резкий химический аромат подтверждают термическую деградацию жидкости. Измерьте уровень в бачке на холодном двигателе: значительное падение без видимых подтеков свидетельствует об утечках через сальники или уплотнители.

Ключевые признаки необходимости замены

Цветовые отклонения:
- Красная (новая) → Коричневая (умеренный износ) → Черная (аварийное состояние)
Консистенция:
- Жидкая и текучая → Густая, с ощутимой вязкостью
Запах:
- Нейтральный → Резкий, горелый

Параметр	Норма	Требует замены
Прозрачность	Просвечивает на свету	Непрозрачная, матовая
Осадок	Отсутствует	Черные частицы на дне бачка
Пенообразование	Минимальное	Устойчивая пена при работе руля

Важно! Наличие металлической взвеси часто сопровождается гулом насоса при повороте руля на месте. Игнорирование перечисленных симптомов приводит к ускоренному износу деталей гидросистемы и дорогостоящему ремонту. Рекомендуется замена каждые 60-80 тыс. км или при первичном обнаружении дефектов.

Предварительная прокачка рабочей системы

Прокачка системы ГУР необходима для удаления воздушных пузырей, попавших в гидравлический контур при замене жидкости. Воздух снижает эффективность усилителя, вызывает шум при работе руля и может привести к преждевременному износу насоса. Процедура выполняется перед запуском двигателя и включает ручную циркуляцию жидкости через магистрали.

Крайне важно избегать длительного удержания руля в крайних положениях (упорах) на этом этапе – это создает избыточное давление, способное повредить уплотнители или сальники насоса. Все действия выполняются плавно, без резких движений.

Пошаговая процедура ручной прокачки

Убедитесь, что бачок ГУР заполнен свежей жидкостью до отметки MAX (холодный уровень).
Не запуская двигатель, поворачивайте рулевое колесо от левого упора до правого упора и обратно. Выполните 10-15 полных циклов.
Контролируйте уровень жидкости в бачке после каждых 3-4 циклов, немедленно доливая её при падении ниже MIN. Воздух будет вытесняться в расширительный бачок.
Повторяйте пункты 2-3 до прекращения активного вспенивания жидкости и стабилизации уровня без резкого снижения.

Критические рекомендации:

При появлении шипения или хлюпающих звуков из бачка – продолжите прокачку до их полного исчезновения.
Используйте только жидкость, рекомендованную Ford (обычно WSS-M2C204-A2 или аналог).
Если воздух не удаляется после 20 циклов – проверьте герметичность соединений шлангов и целостность патрубков.

Контрольный признак	Норма	Проблема
Вид жидкости в бачке	Прозрачная, без пены	Мутная, с пузырями или пеной
Уровень после прокачки	Стабильный на отметке MAX	Постепенно снижается
Звук при вращении руля	Отсутствие бульканья	Шипение или хлюпанье

Варианты удаления отработанного состава

Основная сложность замены жидкости ГУР на Ford Focus 2 заключается в конструкции системы – отсутствии традиционного сливного отверстия в бачке или рейке. Это требует применения альтернативных методов удаления старого состава.

Выбор конкретного способа зависит от имеющегося оборудования, желаемой тщательности очистки и количества заменяемой жидкости. Наиболее распространены три подхода, отличающиеся трудоемкостью и эффективностью.

Методы удаления старой жидкости

Ниже представлены ключевые способы с их особенностями:

Частичный слив через бачок (шприцем/насосом):
- Откачивание максимального объема жидкости из расширительного бачка медицинским шприцем, масляным насосом или эжектором.
- Долив новой жидкости до уровня, запуск двигателя на 5-10 секунд (руль не проворачивать!), повтор откачки и долива.
- Плюсы: Безопасно, быстро, минимум инструментов.
  Минусы: Заменяется только 40-60% объема, требует 4-8 циклов для приемлемой чистоты.
Отсоединение возвратного шланга:
1. Подготовьте емкость для сбора (0.5-1 литр).
2. Снимите хомут и осторожно отсоедините обратный шланг (нижний на бачке) от штуцера бачка.
3. Направьте конец шланга в емкость, закройте штуцер бачка пробкой/пальцем.
4. Помощник запускает двигатель на 1-2 секунды – старая жидкость выльется под давлением насоса.
5. Быстро верните шланг, зафиксируйте хомутом, долейте новую жидкость до уровня.
6. Повторите 2-3 раза с последующей прокачкой системы.
7. Плюсы: Быстрое удаление основного объема.
  Минусы: Риск разбрызгивания, попадания воздуха, требует слаженности.
Полный слив через магистрали (рекомендуется при ремонте):
- Отсоединение обеих гидромагистралей (подающей и возвратной) от рулевой рейки.
- Слив остатков в подставленные емкости.
- Продувка системы сжатым воздухом для удаления остатков.
- Обязательная замена уплотнительных колец на штуцерах при сборке.
- Плюсы: Максимально полное удаление старой жидкости и загрязнений.
  Минусы: Трудоемко, требует навыков, новых уплотнений, риски утечек после сборки.

Критично важно: Независимо от метода, после удаления старой жидкости и долива новой обязательна тщательная прокачка системы для удаления воздуха путем плавного вращения руля от упора до упора на заведенном двигателе.

Применение шприца для частичного слива

Метод частичного слива жидкости ГУР с помощью медицинского шприца (объемом 50-100 мл) и тонкой трубки позволяет обновить состав без полной разборки системы. Он особенно актуален при отсутствии смотровой ямы или подъемника, а также для регулярного поддержания качества жидкости между полными заменами. Такой подход минимизирует риск попадания воздуха в гидравлический контур.

Для работы потребуется чистая ветошь, емкость для старой жидкости, новый шприц с силиконовой/виниловой трубкой (длиной 15-20 см, внутренним диаметром 4-5 мм), соответствующая спецификациям Ford жидкость (например, WSS-M2C204-A2) и фонарик. Обязательно проверьте совместимость жидкости с резиновыми уплотнителями системы ГУР вашей модели.

Пошаговая процедура

Прогрейте двигатель 2-3 минуты для снижения вязкости жидкости.
Откройте капот, найдите бачок ГУР (черный пластиковый цилиндр с желтой крышкой возле правой стойки).
Очистите область вокруг крышки ветошью от пыли.
Снимите крышку, вставьте трубку шприца до дна бачка.
Медленно извлеките поршень шприца, заполняя его старой жидкостью (повторите 5-7 раз).
После каждого заполнения сливайте содержимое шприца в подготовленную емкость.
Долейте новую жидкость до метки «MAX» на бачке.
Заведите двигатель, повращайте руль от упора до упора 2-3 раза для удаления воздуха.
Повторите пункты 4-8 еще 2-3 раза (до появления чистого оттенка жидкости).

Критические рекомендации:

Не допускайте опустошения бачка ниже метки «MIN» во избежание завоздушивания.
Используйте только прозрачную трубку для визуального контроля забора жидкости.
Заменяйте 200-300 мл за цикл: полная замена потребует 4-6 таких процедур с интервалом 500 км.
При появлении пены после долива дайте машине постоять 30 минут перед повторным запуском.

Параметр	Значение
Объем замены за цикл	≈ 250 мл
Необходимое кол-во циклов для полной замены	4-6
Рекомендуемый пробег между циклами	400-600 км

Практика полного слива через шланги

Полный слив жидкости ГУР через шланги обеспечивает максимальное удаление старого состава и продуктов износа из системы. Этот метод требует отсоединения магистралей от бачка и рулевой рейки, что позволяет слить остатки из труднодоступных полостей.

Процедура занимает больше времени по сравнению с частичной заменой через бачок и требует аккуратности при работе с соединениями. Обязательно подготовьте ветошь для сбора пролившейся жидкости и ёмкости объёмом не менее 1,5 литров для сбора отработки.

Пошаговое выполнение работ

Отсоедините обратный шланг от бачка ГУР, ослабив хомут плоскогубцами. Слейте жидкость в подготовленную тару.
Снимите подающий шланг с насоса ГУР (нижнее соединение), предварительно очистив область вокруг от грязи.
Прокрутите рулевое колесо от упора до упора 3-5 раз для вытеснения остатков жидкости из рейки.
Отсоедините оба шланга от рулевой рейки, используя торцевой ключ на 17 мм для металлических накидных гаек.
Продуйте отсоединённые шланги сжатым воздухом (до 2 Бар) для удаления остатков жидкости.

Параметр	Значение
Общий объем сливаемой жидкости	0,8–1,2 л
Момент затяжки соединений рейки	25–30 Н·м
Рекомендуемая жидкость	Pentosin CHF 11S / Ford WSS-M2C204-A2

Критические рекомендации: Запрещено запускать двигатель при отсоединённых шлангах! Перед установкой новых хомутов смажьте штуцеры жидкостью ГУР. После сборки обязательна двухэтапная прокачка: сначала при заглушенном моторе (поворачивая руль), затем на холостых оборотах.

Проверьте герметичность соединений под давлением, резко выкручивая руль на стоящем автомобиле. При появлении пены в бачке повторите прокачку через 10–15 минут работы двигателя.

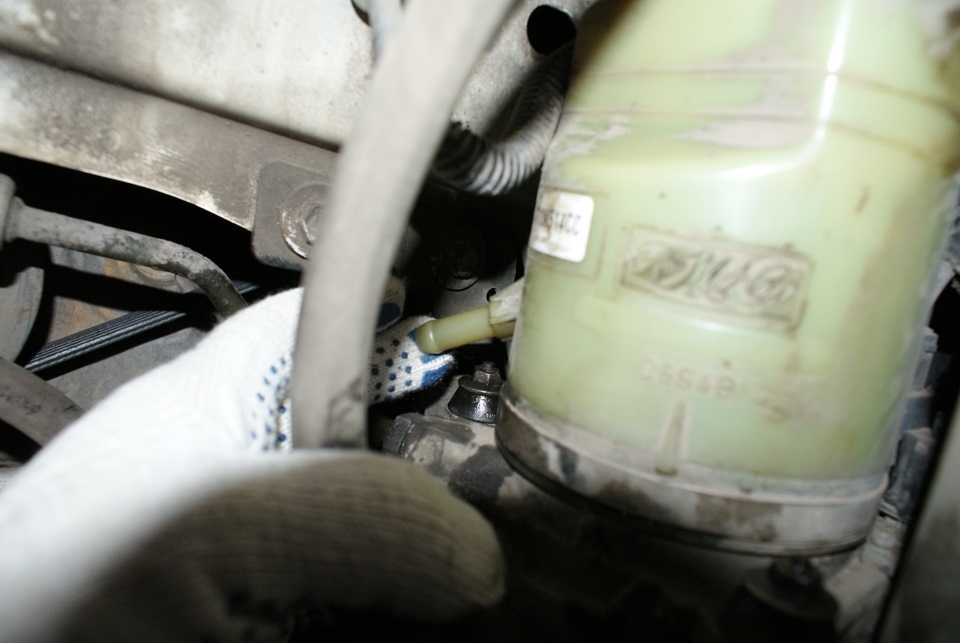

Демонтаж возвратного патрубка бачка

Перед началом работ подготовьте чистую ветошь для сбора пролившейся жидкости и емкость объемом не менее 1 литра под старую гидравлику. Убедитесь, что двигатель остыл, а руль зафиксирован в центральном положении для стабилизации давления в системе.

Найдите на бачке ГУР нижний резиновый шланг (диаметром ≈15 мм), идущий к рулевой рейке. Зажмите пальцами пластиковый фиксатор хомута типа "усы", одновременно сдвигая его вдоль патрубка на 2-3 см от фланца бачка. Не применяйте отвертки во избежание повреждения штуцера.

Последовательность отсоединения

Оберните ветошью зону соединения патрубка с бачком
Проверните шланг на 30-40° вокруг оси для разрушения "прикипания"
Плавно потяните патрубок вдоль оси штуцера с легким покачиванием
При сопротивлении прогрейте соединение феном до 50-60°C (не перегревая бачок)

Важно: Не допускайте попадания капель жидкости на приводные ремни или генератор! При закисании металлического хомута используйте торцевой ключ на 7 мм для его ослабления, предварительно очистив грани от грязи щеткой.

Тип соединения	Сложность демонтажа	Риски
Пластиковый хомут	Низкая	Поломка фиксатора
Металлический винтовой хомут	Средняя	Срыв резьбы
Фиксатор с пружинным замком	Высокая	Деформация усов

После снятия патрубка немедленно заткните отверстие в бачке чистым пальцем или резиновой пробкой для предотвращения подсоса воздуха и утечки остатков жидкости. Тщательно протрите посадочный штуцер от грязи перед установкой нового шланга.

Эффективный способ осушения резервуара

Полное удаление старой жидкости из бачка ГУР критично для предотвращения смешивания продуктов с разными свойствами и обеспечения корректной работы новой жидкости. Стандартный слив через отсоединение возвратного шланга не гарантирует полного осушения резервуара из-за конструктивных особенностей бачка и расположения патрубков.

Для максимально эффективного удаления остатков старой жидкости рекомендуется использовать шприц большого объема (от 100 мл) или специализированный вакуумный отсос. Этот метод позволяет точечно извлечь осадок со дна бачка и минимизировать контакт с агрессивными химическими компонентами отработанного состава.

Пошаговая процедура осушения

Обеспечьте доступ: Снимите пластиковую защиту двигателя (при наличии) и декоративную крышку бачка ГУР.
Подготовьте инструмент: Используйте медицинский шприц с удлиненной трубкой (подойдет капельница) или автономный вакуумный насос.
Удалите поверхностный слой: Откачайте жидкость выше уровня всасывающего патрубка стандартным методом через возвратный шланг.
Извлеките остатки:
- Погрузите трубку шприца/отсоса на дно резервуара
- Медленно вытягивайте жидкость, контролируя положение трубки
- Повторите 3-4 раза, перемещая трубку по углам бачка

Материал для сбора отходов	Плотная пластиковая тара объемом 1-2 л с герметичной крышкой
Защитные меры	Резиновые перчатки, очки, ветошь для немедленной уборки капель

Важно: Не допускайте контакта жидкости с элементами проводки или резиновыми патрубками – PSF-4 обладает высокой агрессивностью к некоторым полимерам. После завершения осушения тщательно протрите горловину бачка чистой ветошью перед заливкой новой жидкости.

Фильтр-сеточка в бачке ГУР выполняет критически важную функцию – улавливает металлическую стружку, продукты износа уплотнений и другие загрязнения, предотвращая их циркуляцию в системе. Со временем мелкие ячейки забиваются, что приводит к затрудненному протоку жидкости, повышенной нагрузке на насос и ухудшению работы рулевого управления.

Пренебрежение чисткой сетки при замене жидкости сводит эффективность процедуры к нулю – свежая жидкость мгновенно смешается с отложениями в забитом фильтре. Особенно актуальна очистка для автомобилей с пробегом свыше 100 000 км или при наличии посторонних шумов насоса при повороте руля.

Чистка фильтра-сеточки: пошаговый алгоритм

После снятия бачка с автомобиля (как описано в предыдущих этапах) приступайте к очистке фильтра. Для этого потребуются:

Чистая ветошь без ворса
Мягкая зубная щетка или кисть
Очиститель карбюратора или WD-40
Сжатый воздух (опционально)
Новая жидкость ГУР для финальной промывки

Извлеките фильтр-сеточку: аккуратно подденьте пластиковый корпус фильтра отверткой через горловину бачка. Избегайте резких движений – крепления хрупкие.
Первичная очистка: удалите крупные загрязнения ветошью. Промойте сетку под слабой струей теплой воды, выворачивая её наизнанку для доступа к внутренним поверхностям.
Глубокая очистка:
- Обильно нанесите очиститель карбюратора на внутреннюю/внешнюю поверхности сетки
- Мягко обработайте ячейки щеткой круговыми движениями
- Повторите процедуру 2-3 раза до исчезновения маслянистых отложений
Сушка и контроль:
- Продуйте сетку сжатым воздухом (или интенсивно встряхните)
- Проверьте целостность: на просвет не должно быть разрывов или деформированных участков
- Протрите посадочное гнездо в бачке ветошью

Критерии замены фильтра

Состояние сетки	Решение
Необратимые масляные отложения, забившие >40% ячеек	Обязательная замена
Наличие разрывов, трещин корпуса, деформация	Обязательная замена
Загрязнения удалены полностью, сетка эластична	Установить обратно

Важно! Не используйте для очистки агрессивные растворители (ацетон, бензин) – они разрушают пластик. При установке фильтра убедитесь в плотном прилегании уплотнительного кольца к дну бачка – перекос вызовет подсос воздуха. Если сетка не подлежит восстановлению, применяйте только оригинальный фильтр Ford (код 1341806) или аналог с латунной сеткой.

Установка патрубков на штатное место

Плотно наденьте новые патрубки на штуцеры насоса ГУР, рулевой рейки и бачка, соблюдая исходную конфигурацию магистралей. Убедитесь, что резиновые уплотнения полностью охватывают металлические поверхности без перекосов.

Предварительно зафиксируйте все соединения новыми хомутами, но не затягивайте их окончательно – это позволит скорректировать положение патрубков при необходимости.

Проложите магистрали строго по заводским трассерам, избегая контакта с острыми кромками кузова или подвижными элементами подвески.
Затяните хомуты крестовой отверткой или торцевым ключом с усилием 1.5-2 Н·м. Начинайте с нижних соединений (у рулевой рейки), завершая верхними (у бачка).
Проверьте отсутствие перекручивания патрубков: внутренние армирующие нити не должны образовывать спиральных деформаций.

Контрольный этап: Легко потяните каждый патрубок у места соединения – правильная установка исключает смещение или прокручивание на штуцере.

Визуальный осмотр шлангов на микротрещины

Тщательно исследуйте все шланги ГУР при дневном свете или с использованием яркой фонарика. Особое внимание уделите участкам возле хомутов, изгибам и точкам контакта с другими элементами подкапотного пространства. Микротрещины часто проявляются как сетка мелких линий или "паутинка" на поверхности резины.

Перетирание шлангов о кузовные детали или навесное оборудование – распространённая причина повреждений. Проверьте наличие потертостей, вмятин или участков с изменением цвета резины. Обязательно протрите шланги чистой ветошью перед осмотром: масляные потёки или грязь могут маскировать дефекты.

Ключевые зоны и признаки износа

Возвратный шланг (низкого давления): Наиболее уязвим из-за тонких стенок. Контролируйте участки возле бачка и насоса.
Напорный шланг (высокого давления): Ищите вздутия, масляные потёки у фитингов или следы "отпотевания".
Проводка жгутов: Убедитесь, что провода не лежат на шлангах и не создают точек трения.

Тип дефекта	Внешнее проявление	Риски
Микротрещины	Матовые участки, сетка мелких линий	Подсос воздуха, пенирование жидкости
Потертости	Локальное истончение, блестящие полосы	Внезапный разрыв при нагрузке
Растрескивание хомутов	Ржавчина, деформация, следы протечек под крепежом	Ослабление фиксации, утечка

При обнаружении любых признаков повреждения шланг или фитингов обязательна замена. Эксплуатация с дефектными магистралями приводит к попаданию воздуха в систему, быстрому износу насоса ГУР и дорогостоящему ремонту. Для точечной проверки эластичности нажмите пальцем на подозрительный участок: чрезмерная жесткость или глубокие трещины при изгибе – явный сигнал к замене.

Зафиксируйте найденные дефекты на фото для сравнения после замены жидкости.
Проверьте надёжность затяжки всех хомутов динамометрическим ключом (момент указан в руководстве).
Убедитесь в отсутствии контакта шлангов с острыми кромками кузова: при необходимости установите защитные гофры.

Проверка целостности хомутов

Осмотрите каждый хомут на магистралях системы ГУР, уделяя особое внимание соединениям насоса, бачка и рейки. Ищите трещины в металле, глубокую коррозию, деформацию или признаки проскальзывания (следы подтекания жидкости, смещение шланга относительно штуцера). Проверьте затяжку: хомут не должен свободно проворачиваться вручную, но и перетягивать его запрещено – это повредит шланг.

Проверьте состояние резиновых шлангов под хомутами на разбухание, расслоение или потерю эластичности. Даже целый хомут не обеспечит герметичность, если шланг повреждён. Особое внимание – участкам возле двигателя, где воздействие высоких температур ускоряет старение резины.

Порядок действий и рекомендации

Очистите зону: удалите грязь и старую жидкость ветошью вокруг хомутов для точной диагностики.
Проверьте затяжку: попробуйте осторожно подтянуть каждый хомут ключом (обычно на 6-8 мм). Допустимый момент затяжки – 1.5-2.5 Н·м.
Замените при сомнениях:
- Весенние хомуты (червячные) – при деформации винта или резьбы.
- Пластинчатые хомуты (с постоянным диаметром) – при коррозии или потере упругости.
Используйте правильный тип: на впускных магистралях (низкое давление) допустимы пластинчатые хомуты, на напорных (высокое давление) – только усиленные червячные.

Важно: Не игнорируйте замену хомутов при установке новых шлангов – старые крепления часто не обеспечивают должного контакта. Используйте хомуты из нержавеющей стали для защиты от коррозии.

Контроль уровня после первичной заливки

После первоначальной заливки новой жидкости в бачок ГУР до отметки "MIN" или чуть выше, необходимо провести процедуру контроля и доведения уровня до нормы. Этап критически важен для удаления воздушных пробок из системы.

Заведите двигатель и дайте ему поработать на холостых оборотах примерно 2-3 минуты. Медленно поворачивайте рулевое колесо от упора до упора (влево и вправо) несколько раз, стараясь не задерживать его в крайних положениях дольше 2-3 секунд во избежание перегрузки насоса. Это "прокачает" гидросистему.

Проверка и доведение уровня

Продолжая работу двигателя на холостом ходу, откройте крышку бачка ГУР. Уровень жидкости должен находиться между метками "MIN" и "MAX". Если уровень ниже "MAX", аккуратно долейте новую жидкость рекомендованной спецификации (обычно Ford WSS-M2C204-A или аналог, например, Pentosin CHF202) до требуемого уровня.

Ключевые моменты:

Прогрев: Для точного измерения жидкость должна быть прогрета до рабочей температуры (50-80°C).
Двигатель работает: Контроль уровня обязательно проводится при работающем двигателе!
Прокачка: Поворачивание руля помогает выгнать воздух из системы.

Состояние	Уровень жидкости
Норма	Между Min и Max (ближе к Max)
Требует доливки	На уровне Min или ниже
Перелив	Выше Max

Предупреждение: Никогда не допускайте работу системы ГУР с уровнем жидкости ниже отметки "MIN". Это приводит к аэрации (завоздушиванию), повышенному шуму, ухудшению усилия на руле и быстрому выходу из строя дорогостоящего насоса ГУР из-за работы "на сухую".

После доведения уровня до нормы при работающем двигателе, плотно закройте крышку бачка. Рекомендуется через несколько дней эксплуатации (50-100 км) повторно проверить уровень на прогретой системе и при необходимости скорректировать его.

Технология заполнения бачка новой жидкостью

После полного слива старой жидкости и закручивания сливной пробки/возврата шланга, установите новый фильтр-сетку (если предусмотрено конструкцией) и очистите горловину бачка от загрязнений. Убедитесь, что все соединения герметичны перед заливкой новой жидкости.

Используйте исключительно жидкость, соответствующую спецификации Ford WSS-M2C204-A (например, Ford Formula F, Pentosin CHF 11S или аналог). Не смешивайте разные типы жидкостей во избежание повреждения уплотнений и насоса ГУР.

Порядок заправки и прокачки системы

Залейте жидкость в бачок до отметки «MAX», оставив небольшой воздушный зазор (5-10 мм ниже максимального уровня).
При заглушенном двигателе, плавно поворачивайте руль от левого до правого упора 5-7 раз, задерживаясь в крайних положениях на 2-3 секунды (колеса должны быть вывешены или касаться земли).
Проверьте уровень: при его падении долейте жидкость до «MAX». Повторите цикл вращения руля 2-3 раза без запуска двигателя.
Запустите двигатель, дайте ему поработать на холостом ходу 1-2 минуты. Медленно поворачивайте руль от упора до упора, не задерживаясь в крайних точках более 3 секунд.
Контролируйте уровень жидкости и наличие пузырьков воздуха в бачке. Доливайте жидкость только при работающем двигателе до метки «MAX».
Повторяйте пункты 4-5 до стабилизации уровня и исчезновения пены/пузырьков в бачке (обычно требуется 3-5 циклов).

Критические моменты: Не допускайте опустошения бачка во время прокачки. При появлении гула или рывков руля остановите двигатель, дайте системе остыть 10 минут и повторите прокачку. Проверьте систему на утечки после первого пробного заезда.

Последовательность действий при прокачке

Прокачка системы ГУР выполняется для удаления воздушных пузырей, которые могут вызывать шум насоса, снижение эффективности усиления и ускоренный износ компонентов. Непрокачанная система приводит к жесткому рулю и пенообразованию в бачке.

Перед началом убедитесь, что уровень жидкости находится между метками MIN/MAX, колеса установлены прямо, а двигатель заглушен. Проверьте герметичность шлангов и соединений на отсутствие подтеков.

Снимите крышку бачка ГУР, долейте жидкость до отметки MAX
Запустите двигатель на 2-3 секунды и сразу заглушите
Проверьте уровень жидкости, при необходимости долейте до MAX
Повторите пункты 2-3 три раза без вращения руля
Запустите двигатель, медленно поворачивайте руль от упора до упора 5-7 раз
Заглушите двигатель, проверьте уровень и долейте жидкость

Критерии правильной прокачки

Исчезновение пузырей: В процессе работы двигателя жидкость в бачке должна стать прозрачной без воздушной пены. Посторонние шумы насоса должны отсутствовать.

Контроль после запуска: Уровень жидкости стабилизируется в пределах 5-7 мм выше отметки MAX при рабочей температуре. Рулевое управление возвращается в нейтральное положение плавно без заеданий.

Ручное вращение руля для вытеснения воздуха

После заливки новой жидкости в бачок ГУР запустите двигатель на 5-10 секунд и заглушите его. Снимите крышку бачка и полностью выкрутите руль влево до упора, затем плавно вправо до крайнего положения. Повторите цикл 3-5 раз без задержек в крайних точках, контролируя уровень жидкости.

Добавляйте жидкость при падении уровня ниже метки «MIN» после каждого цикла вращений. Воздух выходит через бачок в виде пузырей – продолжайте процедуру, пока их появление не прекратится. Все манипуляции выполняйте при работающем заглушенном двигателе во избежание повреждения насоса.

Ключевые рекомендации

Обязательные условия:

Двигатель выключен на протяжении всей процедуры
Крышка бачка ГУР снята для наблюдения за пузырями
Рулевое колесо проворачивается плавно без рывков

Контрольные признаки завершения:

Исчезновение пузырьков воздуха в бачке
Стабилизация уровня жидкости на отметке «MAX»
Отсутствие шума при последующих вращениях руля

Ошибка	Последствие
Вращение при работающем двигателе	Завоздушивание системы, повреждение насоса
Резкие движения рулем	Перегрузка рулевой рейки, течь сальников
Игнорирование падения уровня жидкости	Всасывание воздуха в насос, вой в рулевой колонке

После завершения прокачки заведите автомобиль, медленно повращайте руль влево-вправо. При отсутствии посторонних шумов и плавном ходе рулевого управления закройте бачок крышкой.

Работа двигателя на холостом ходу при замене жидкости ГУР

Двигатель должен работать на минимальных оборотах холостого хода во время прокачки системы гидроусилителя руля. Это обеспечивает циркуляцию новой жидкости через насос ГУР и рулевой механизм без создания избыточного давления. Контролируйте уровень жидкости в бачке, не допуская его падения ниже метки MIN, чтобы предотвратить завоздушивание системы.

В процессе прокачки периодически проворачивайте рулевое колесо от упора до упора с интервалами 2-3 секунды в каждой крайней точке. Действуйте плавно, без резких движений – это вытеснит воздушные пробки из магистралей. Следите за температурой двигателя: продолжительная работа на холостом ходу (более 10 минут) требует контроля во избежание перегрева.

Ключевые требования к работе двигателя

Обороты: 750-850 об/мин (стандартный режим холостого хода)
Температура: Довести двигатель до рабочей температуры (90°C) перед началом прокачки
Продолжительность: Непрерывная работа 5-7 минут на этапе прокачки

Этап	Действие	Время
Прогрев	Запуск двигателя до достижения рабочих температур	3-5 мин
Первичная прокачка	Повороты руля при работающем двигателе	2-3 мин
Контроль уровня	Долив жидкости с повторной прокачкой	3-4 мин

Запустите двигатель после заливки новой жидкости в бачок ГУР
Дайте поработать на холостом ходу 1 минуту без вращения руля
Начинайте плавные повороты руля от упора до упора с паузами в крайних положениях
Проверяйте отсутствие пены в бачке и посторонних шумов от насоса

Важно: При появлении гула или рывков руля немедленно заглушите двигатель – это признаки наличия воздуха в системе. Повторите процедуру прокачки после 10-минутной паузы.

После завершения работ дайте автомобилю постоять с выключенным двигателем 15-20 минут для стабилизации уровня жидкости. Проверьте герметичность соединений и при необходимости долейте жидкость до отметки MAX на холодном двигателе.

Выдерживание диапазона оборотов при прокачке

Стабильные обороты двигателя критичны для эффективного удаления воздуха из системы ГУР. Резкие скачки или падение RPM создают пульсацию жидкости, что мешает формированию непрерывного потока и провоцирует образование воздушных пробок.

Идеальный диапазон – 1500-2000 об/мин. Это обеспечивает достаточное давление насоса для вытеснения пузырьков без риска перегрузки уплотнений. Кратковременное превышение до 2500 об/мин допустимо при контроле уровня жидкости, но не дольше 3-5 секунд.

Правила поддержания оборотов

Используйте ассистента: помощник должен плавно нажимать педаль газа, ориентируясь на тахометр
Избегайте резких изменений: переход на нужные обороты выполняется за 2-3 секунды
Контролируйте звук: гул насоса не должен переходить в прерывистый вой

Обороты (RPM)	Длительность	Эффект
Менее 1200	Недопустимо	Недостаточное давление, воздух остаётся в системе
1500-2000	Основной цикл	Оптимальное вытеснение воздуха
Свыше 2500	До 5 секунд	Допустимо для "проталкивания" сложных пробок

При прокачке обязательно чередуйте вращение руля от упора до упора с паузами в крайних положениях. На каждом цикле удерживайте обороты стабильно 10-15 секунд. Если жидкость в бачке пенится – немедленно снижайте RPM до 1000 на 20 секунд для стабилизации.

Динамика уровня жидкости при прогреве системы

При холодном запуске двигателя уровень жидкости ГУР в бачке соответствует метке "MIN" или "COLD". В процессе прогрева система активируется: насос начинает циркуляцию, жидкость нагревается от гидравлического сопротивления и трения в узлах рулевого механизма. Тепловое расширение и выход микроскопических воздушных пузырьков, образовавшихся при работе насоса, приводят к закономерному росту уровня жидкости в бачке.

После 5-7 минут работы двигателя (2-3 км пробега) температура стабилизируется на рабочих +70...+80°C. В этот момент уровень должен достичь отметки "MAX" или "HOT". Превышение указанной метки свидетельствует о переливе или наличии воздуха в системе, а падение ниже нормы – о недостаточном объеме жидкости или утечках. Контроль осуществляется только на заглушенном двигателе через 2-3 минуты после остановки.

Ключевые параметры контроля

Состояние системы	Температура жидкости	Норма уровня
Холодная	+20°C до +30°C	На метке "COLD"
Прогретая	+70°C до +80°C	На метке "HOT"

Не игнорируйте прогрев: Замер "на холодную" не отражает реальный объем из-за вязкостных изменений жидкости.
Избегайте перелива: Превышение уровня "HOT" вызывает вспенивание и рост давления в контуре.
Контролируйте герметичность: Резкое падение уровня после прогрева указывает на утечку в магистралях, насосе или рейке.
Учитывайте специфику жидкости: ATF Dexron III (оригинал Ford WSS-M2C204-A) имеет коэффициент расширения 0.0007/°C – нагрев от +20°C до +80°C поднимает уровень на 8-10 мм.

Долив состава до метки "MAX"

После частичного слива старой жидкости через отсоединенный шланг или шприцеванием, уровень в бачке опускается ниже нормы. Медленно заливайте новую жидкость ATF в бачок через воронку, не допуская пролива на детали двигателя. Контролируйте уровень каждые 100-150 мл по меткам MIN/MAX на прозрачной стенке бачка.

Достигните предварительного уровня на 1 см ниже отметки "MAX". Закройте крышку бачка, запустите двигатель на 5-10 секунд и сразу заглушите. Это позволит жидкости распределиться по системе. Повторно откройте бачок – уровень немного упадет из-за заполнения гидроцилиндра.

Финишная корректировка уровня

Долейте жидкость до середины между MIN/MAX.
Запустите двигатель, плавно поворачивайте руль от упора до упора 3-5 раз.
Заглушите мотор, проверьте уровень через 2-3 минуты.
При необходимости добавьте состав строго до метки "MAX".

Критические правила:

Не превышайте метку "MAX" – избыток выдавит через сапун при нагреве.
Используйте только спецификации Ford WSS-M2C204-A2 (оригинал или Pentosin CHF202).
Удаляйте капли жидкости с корпуса бачка ветошью – составы агрессивны к резине и пластику.

Признаки наличия воздушных пробок

Воздушные пробки в гидроусилителе руля Форд Фокус 2 проявляются характерными симптомами, напрямую влияющими на управляемость и комфорт вождения. Их игнорирование может привести к ускоренному износу насоса ГУР и других компонентов системы.

Наиболее типичными индикаторами наличия воздуха в контуре являются посторонние шумы и изменение усилия на рулевом колесе. Эти признаки особенно заметны при холодном запуске двигателя или в момент поворота руля до крайних положений.

Основные симптомы

Характерное "нытье" или вой насоса ГУР – усиливается при повороте руля и на холостых оборотах.
Провалы или "залипание" руля – кратковременное исчезновение усилия при резком повороте.
Пульсация или вибрация рулевого колеса – особенно ощутима при удержании в повёрнутом положении.
Тяжелый или неравномерный ход руля – сопротивление изменяется скачкообразно в пределах одного оборота.
Пенистая жидкость в бачке – визуально заметна после остановки двигателя (эмульсия на поверхности).

Важно: Симптомы могут временно ослабевать после прогрева системы, но полностью исчезают только после устранения воздуха. Повторное появление признаков после прокачки указывает на негерметичность контура (подсос воздуха через уплотнения, шланги или соединения).

Методы устранения завоздушивания

Завоздушивание системы гидроусилителя руля (ГУР/СУР) на Ford Focus 2 проявляется гулом насоса, тяжелым или "пустым" рулевым колесом на малых оборотах двигателя, пеной в бачке. Воздух в системе снижает эффективность работы ГУР, ускоряет износ насоса и может привести к его выходу из строя. Устранение воздушных пробок – обязательный этап после замены жидкости или любых работ, связанных с разгерметизацией контура.

Существует два основных метода удаления воздуха из системы ГУР Ford Focus 2: метод прокачки рулевым колесом (наиболее доступный) и метод вакуумирования (более эффективный, но требующий специального оборудования). Оба метода требуют тщательности выполнения и контроля уровня жидкости.

Метод прокачки рулевым колесом

Этот метод выполняется при работающем двигателе и требует осторожности, чтобы избежать чрезмерных усилий в крайних положениях руля:

Поднимите передние колеса автомобиля домкратом и установите на надежные подставки (козлы). Это снизит нагрузку на рулевой механизм и насос во время прокачки.
Долейте жидкость ГУР в бачок до уровня "MAX" (или чуть выше) на холодную. Используйте только рекомендованную жидкость (обычно Ford WSS-M2C204-A или Pentosin CHF202/CHF11S).
Запустите двигатель на холостых оборотах. Дайте ему поработать 1-2 минуты.
Медленно поворачивайте руль от упора до упора. Делайте это плавно, задерживаясь в крайних положениях на 2-3 секунды, но не более! Избегайте удержания руля в упоре дольше 5 секунд.
Повторите цикл 8-10 раз в каждую сторону. Внимательно слушайте насос ГУР: гул должен уменьшаться. Следите за появлением пузырьков и пены в бачке.
Заглушите двигатель. Дайте системе отстояться 5-10 минут, чтобы пузырьки поднялись в бачок.
Проверьте уровень жидкости (на холодную). При необходимости долейте до "MAX". Повторяйте шаги 3-7 (запуск двигателя, прокачка рулем, остановка, отстой, проверка уровня) до тех пор, пока:
- Гул насоса не исчезнет или не станет тихим равномерным рабочим шумом.
- В бачке не перестанет появляться пена, а жидкость не станет прозрачной без пузырьков.
- Рулевое управление не станет легким и четким во всем диапазоне.
Опустите автомобиль и совершите короткую тестовую поездку с плавными маневрами. Повторно проверьте уровень жидкости на прогретой системе (двигатель должен поработать 2-3 минуты). Долейте до отметки "HOT" или в пределах заштрихованной зоны, если бачок имеет такую шкалу.

Метод вакуумирования

Этот метод считается более эффективным и быстрым, так как создаваемый вакуум активно "вытягивает" воздух из всей системы, включая труднодоступные места. Для его выполнения необходим вакуумный насос (ручной или электрический) с адаптером на горловину бачка ГУР:

Прогрейте двигатель до рабочей температуры и заглушите его.
Подключите вакуумный насос с адаптером к горловине бачка ГУР, обеспечив герметичность соединения.
Создайте вакуум в системе согласно инструкции к насосу (обычно в пределах 0.5 - 0.7 бар). Удерживайте вакуум несколько минут.
Наблюдайте за жидкостью в бачке: под вакуумом из жидкости начнут активно выделяться пузырьки воздуха. Возможно появление пены.
Сбросьте вакуум. Дайте системе отстояться 1-2 минуты.
Проверьте и восстановите уровень жидкости до "MAX" (холодная).
Повторите цикл вакуумирования (шаги 3-6) 3-5 раз до тех пор, пока при создании вакуума в жидкости не перестанут появляться крупные пузырьки, а будет лишь мелкая "рябь".
Запустите двигатель на холостых оборотах. Плавно поверните руль 2-3 раза от упора до упора.
Заглушите двигатель, дайте отстояться, проверьте уровень. При необходимости долейте.
Выполните тестовую поездку и окончательно отрегулируйте уровень на прогретой системе.

Сравнение методов и важные рекомендации

Метод	Требуемое оборудование	Эффективность	Скорость	Риск повреждения
Прокачка рулем	Домкрат, подставки	Средняя (требует повторений)	Медленная	Средний (риск перегрева насоса при долгом удержании в упоре)
Вакуумирование	Вакуумный насос с адаптером	Высокая	Быстрая	Низкий (при корректном давлении вакуума)

Общие рекомендации и предупреждения:

Чистота критична: Не допускайте попадания грязи в бачок или систему при доливке. Используйте чистую воронку или шприц.
Контроль уровня: Всегда проверяйте уровень жидкости на холодную перед началом работ и после длительной стоянки. После прокачки и прогрева – на горячую.
Не держите в упоре: Избегайте удержания рулевого колеса в крайних положениях более 5 секунд при работающем двигателе. Это вызывает перегрузку насоса и перегрев жидкости.
Качество жидкости: Используйте только жидкости, соответствующие спецификации Ford WSS-M2C204-A (аналог - Pentosin CHF 11S, CHF 202). Смешивание разных типов недопустимо.
Проверка на утечки: После устранения завоздушивания тщательно проверьте все соединения, шланги, рейку и насос ГУР на предмет подтеканий. Утечки – частая причина повторного завоздушивания.
Терпение: Особенно при ручном методе, полное удаление воздуха может потребовать нескольких циклов прокачки и отстоя.

Окончательная регулировка уровня

После замены жидкости и прокачки системы гидроусилителя руля критически важно установить точный уровень жидкости в расширительном бачке. Эта процедура выполняется исключительно при работающем двигателе, так как только в этом состоянии насос ГУР циркулирует жидкость по контуру, заполняя все магистрали, рулевую рейку и сам бачок до рабочего уровня.

Недостаточный уровень жидкости приведет к подсосу воздуха в систему, что вызовет шум насоса, рывки при повороте руля и ускоренный износ компонентов. Перелив жидкости столь же опасен: при нагреве излишки расширятся, создадут избыточное давление и могут выдавить сальники или вызвать вспенивание, что также нарушит работу ГУР и приведет к аналогичным симптомам.

Пошаговая процедура регулировки

Прогрев системы:

Запустите двигатель и дайте ему поработать на холостых оборотах не менее 2-3 минут.
Медленно поворачивайте рулевое колесо от упора до упора 5-7 раз. Делайте это плавно, без задержек в крайних положениях. Это необходимо для циркуляции новой жидкости по всему контуру, вытеснения оставшихся пузырьков воздуха и прогрева жидкости до рабочей температуры (примерно 50-80°C).
После прокачки оставьте двигатель работать на холостом ходу еще 1-2 минуты, чтобы жидкость в бачке успокоилась.

Проверка и корректировка уровня:

Откройте капот. Найдите расширительный бачок ГУР (обычно белого или полупрозрачного черного цвета с характерной крышкой и метками уровня).
Очистите область вокруг крышки бачка от грязи, чтобы предотвратить ее попадание внутрь при открытии.
Не глуша двигатель, аккуратно открутите крышку бачка ГУР.
Визуально оцените уровень жидкости. На бачке нанесены две четкие метки: MIN (Minimum) и MAX (Maximum).
Правильный уровень: Жидкость должна находиться точно на отметке MAX (или очень близко к ней, но не выше) при работающем двигателе и прогретой системе. Уровень между MIN и MAX недопустим!
Если уровень ниже MAX:
- Медленно долейте только рекомендованную жидкость ГУР (обычно Ford WSS-M2C204-A или аналог, например, Pentosin CHF202) небольшими порциями.
- После каждой доливки дайте жидкости 10-20 секунд успокоиться.
- Повторяйте долив, пока уровень не достигнет метки MAX.
Если уровень выше MAX:
- Ни в коем случае не оставляйте перелив!
- С помощью чистого шприца с трубочкой или специального ареометра осторожно откачайте излишки жидкости до уровня MAX.
- Избегайте попадания грязи.
Плотно закрутите крышку бачка до упора.

Контрольная проверка на холодную:

Заглушите двигатель и дайте автомобилю постоять не менее 2-3 часов (лучше до полного остывания, например, на ночь).
Не запуская двигатель, откройте капот и снимите крышку бачка ГУР.
Проверьте уровень "на холодную". В этом состоянии уровень жидкости должен находиться между метками MIN и MAX, но ближе к MAX. Это нормально, так как холодная жидкость занимает меньший объем.
Если уровень на холодную ниже MIN, долейте небольшое количество жидкости до середины между MIN и MAX. Помните, что основной рабочий уровень устанавливается только на прогретой системе!
Если уровень на холодную выше MAX, осторожно откачайте излишки до середины между MIN и MAX.
Закрутите крышку.

Важное замечание для Ford Focus 2: Шкала уровня на бачке часто имеет только четкие отметки MIN и MAX без промежуточных делений. Это делает точное соблюдение уровня MAX при работающем двигателе еще более критичным. Не пытайтесь "усреднить" уровень между MIN и MAX на горячую – это приведет к недоливу.

Затяжка крышки бачка до щелчка

Правильная затяжка крышки бачка гидроусилителя руля – критически важный этап процедуры замены жидкости. Герметичность соединения предотвращает попадание воздуха в систему, что исключает возникновение воздушных пробок, ведущих к пневмоудару, шумам насоса и снижению эффективности ГУР. Неплотное закрытие также допускает проникновение пыли и влаги, ускоряющих деградацию новой жидкости.

После заливки ATF до уровня между метками MIN/MAX на холодном двигателе установите крышку вертикально, без перекоса. Поворачивайте её по часовой стрелке с умеренным усилием до чёткого ощутимого щелчка фиксатора. Характерный звук подтверждает срабатывание блокирующего механизма и полную герметизацию бачка. Если щелчок не слышен – снимите крышку, проверьте уплотнительное кольцо на целостность и отсутствие загрязнений, затем повторите затяжку.

Ключевые аспекты процедуры

Контроль уровня жидкости: Перед затяжкой убедитесь, что уровень ATF соответствует норме – на холодном двигателе между рисками, на прогретом – ближе к отметке MAX.
Диагностика проблем: Отсутствие щелчка при затяжке сигнализирует о повреждении:
- Пластиковых фиксаторов крышки
- Резинового уплотнителя
- Резьбы на горловине бачка

Последствия негерметичности:

Симптом	Причина
Воющий звук при повороте руля	Подсос воздуха через неплотную крышку
Пена в бачке	Окисление жидкости из-за контакта с воздухом
Подтёки на корпусе бачка	Выброс ATF при нагреве системы

Тест-драйв для проверки управляемости

После замены жидкости ГУР выполните тест-драйв длительностью 10-15 минут, чтобы проверить работу системы и удалить остатки воздуха из контура. Начните движение на малой скорости (до 40 км/ч), совершая плавные повороты руля в обе стороны – от упора до упора. Контролируйте отсутствие посторонних шумов (воя, скрежета) и равномерность усилия на руле.

На открытом безопасном участке дороги разгонитесь до 60-80 км/ч и протестируйте реакцию авто на резкие маневры: серию коротких поворотов («змейка») и экстренное перестроение. Убедитесь, что руль возвращается в нейтральное положение без задержек, а усилие при повороте не пропадает в критических точках.

Ключевые параметры для оценки

Равномерность усилия: Отсутствие «пустого» хода или рывков при вращении руля.
Точность реакции: Совпадение угла поворота колес с действиями руля без запаздывания.
Шумовой фон: Только равномерный гул насоса на предельных углах, посторонние звуки – признак проблем.
Самовозврат руля: Автоматическое возвращение в «ноль» после поворота без дополнительных усилий.

Тип маневра	Норма	Отклонение
Парковочные повороты (руль выкручен до упора)	Легкое натяжение без вибраций	Рывки, стуки, гудение более 3 секунд
Резкая смена полосы на скорости 60 км/ч	Четкий «отклик» колес за 0.5-1 сек	Затухание усилия, медленный возврат

Важно: При обнаружении жесткого руля, биения или утечек жидкости – немедленно прекратите эксплуатацию. Повторно проверьте уровень жидкости, герметичность шлангов и выполните процедуру удаления воздуха. Если симптомы сохраняются, требуется диагностика насоса или рейки.

Анализ шумов при работе рулевого механизма

При диагностике рулевого управления Ford Focus 2 особое внимание уделяется характеру посторонних звуков, возникающих при повороте руля. Скрипы, стуки или гул не только указывают на износ компонентов, но и помогают локализовать проблему до разборки узлов. Не игнорируйте эти сигналы – они часто предшествуют полному отказу ГУР.

Замена жидкости ГУР может временно снизить интенсивность шумов, если их причина – загрязнение или аэрация старого состава. Однако стойкие звуки, особенно при крайних положениях руля или на малой скорости, требуют углубленной проверки насоса, рейки и соединительных элементов. Использование неподходящей жидкости усугубляет проблему.

Типичные шумы и их источники

Распространенные звуковые аномалии и связанные с ними неисправности:

Гул или вой при повороте: Износ подшипника насоса ГУР, низкий уровень жидкости, завоздушивание системы или применение некондиционной жидкости.
Стук в передней части кузова: Износ шарниров рулевых тяг или наконечников, люфт в рулевой рейке, ослабление крепления механизма.
Скрип/писк во время вращения руля: Деформация или износ защитного пыльника рулевого вала, трение пластиковых элементов колонки.
Щелчки при резком повороте: Разрушение подшипника ступицы, неисправность ШРУСа, ослабление гайки крепления рулевой рейки.

Для точной диагностики выполните последовательную проверку:

Измерьте уровень и оцените состояние жидкости ГУР (наличие пены, темного оттенка, металлической взвеси).
Визуально осмотрите пыльники тяг, рейки и насоса на предмет трещин и утечек.
Проверьте натяжение приводного ремня насоса ГУР (прогиб 10-15 мм при усилии 10 кгс).
Покачайте рулем при заглушенном двигателе для выявления люфтов в тягах и рейке.
Прослушайте насос на разных оборотах с помощью стетоскопа.

Важно: Шумы от рулевой рейки часто схожи со стуками подвески. Для дифференциации проверьте систему на подъемнике, раскачивая колеса в вертикальной и горизонтальной плоскостях.

Шум	Вероятная причина	Срочность ремонта
Постоянный гул	Износ насоса, забитый фильтр в бачке	Средняя (риск отказа насоса)
Стук на неровностях	Износ рулевых тяг/наконечников	Высокая (опасность потери управления)
Визг при повороте	Проскальзывание ремня ГУР	Низкая (требует регулировки)

Рекомендация: При замене жидкости ГУР на Ford Focus 2 используйте только составы, соответствующие спецификации WSS-M2C204-A2 (оригинал Ford, Pentosin CHF202, Ravenol Hydraulic Fluid CHF 11S). Несовместимые жидкости провоцируют ускоренный износ уплотнений и шум насоса.

Интервалы замены для разных условий эксплуатации

Стандартный интервал замены жидкости ГУР для Ford Focus 2 составляет 100 000–120 000 км или 5–6 лет при умеренной эксплуатации. Этот срок актуален для поездок по трассам, редких коротких поездок в городе и отсутствия экстремальных нагрузок на рулевой механизм.

При интенсивной эксплуатации интервалы сокращаются. К "тяжелым" условиям относятся: регулярные поездки в пробках, эксплуатация в жарком климате (+30°C и выше), перевозка тяжелых грузов, буксировка прицепа или агрессивный стиль вождения с частым выкручиванием руля до упора. В таких случаях жидкость требует замены каждые 50 000–60 000 км или 3 года.

Ключевые факторы сокращения интервалов

Фактор	Влияние на жидкость ГУР
Городские пробки	Постоянная работа насоса без охлаждения потоком воздуха
Высокие температуры	Ускоренное окисление и потеря защитных свойств
Буксировка/перегруз	Повышенное давление в системе и перегрев
Частая парковка "в упор"	Критическая нагрузка на сальники и уплотнения

Важные рекомендации:

Ежегодно проверяйте состояние жидкости:
- Цвет: темно-коричневый или черный – сигнал к срочной замене
- Запах: горелый свидетельствует о перегреве
- Консистенция: наличие пены или металлической взвеси недопустимо
Используйте только жидкости стандарта Ford WSS-M2C204-A2 или Pentosin CHF 11S
При обнаружении посторонних шумов при повороте руля выполните внеплановую замену

Обязательность использования оригинальных жидкостей

Производитель Форд Фокус 2 устанавливает строгие требования к спецификациям жидкостей ГУР (Ford WSS-M2C204-A2 или более поздним модификациям). Оригинальная жидкость разработана с учетом материалов уплотнителей, насоса и клапанов конкретной гидросистемы. Её химический состав обеспечивает стабильную вязкость, антикоррозионные свойства и температурную устойчивость в диапазоне от -40°C до +130°C.

Использование неоригинальных аналогов неизвестного происхождения или универсальных жидкостей типа Pentosin создает риски:

Деградация резиновых элементов: несовместимые присадки вызывают разбухание или растрескивание сальников и шлангов.
Ускоренный износ насоса: изменение смазывающих свойств ведет к задирам металлических поверхностей.
Нарушение работы электроусилителя: изменение гидравлического сопротивления влияет на корректность работы датчиков и клапанов EPS.

Ключевые последствия применения нерекомендованных жидкостей

Проблема	Причина	Результат
Течи рулевой рейки	Разрушение манжет	Дорогостоящий ремонт узла
Гул насоса ГУР	Кавитация из-за неправильной вязкости	Замена насоса
Жесткое рулевое управление	Забитые каналы клапанов	Снижение управляемости

Экономия на жидкости приводит к затратам, многократно превышающим стоимость оригинального состава. Ремонт рейки или насоса требует 15-30 тыс. рублей, тогда как канистра Ford Fluid WSS-M2C204-A2 обходится в 2-3 тыс. рублей. Гарантийные случаи при использовании неоригинальных материалов аннулируются.

Для подтверждения соответствия жидкости требуемым стандартам при покупке необходимо:

Проверять маркировку WSS-M2C204-A2 на упаковке
Убедиться в наличии голографической наклейки Ford
Избегать приобретения на рынках – риск подделки превышает 60%

Типичные ошибки при самостоятельной замене

Неправильная замена жидкости ГУР на Ford Focus 2 часто приводит к выходу из строя дорогостоящих компонентов рулевого управления. Избегание распространённых промахов критически важно для сохранения работоспособности системы и предотвращения утечек или шумов.

Пренебрежение подготовкой или спешка во время работ провоцируют проблемы, которые проявляются не сразу, но существенно сокращают ресурс насоса или рейки. Следующие ошибки особенно характерны для новичков и требуют повышенного внимания.

Использование неподходящей жидкости
Залив жидкостей, не соответствующих спецификации Ford WSS-M2C204-A2 (например, универсального Dexron), вызывает разрушение уплотнителей. Это провоцирует течи и ускоренный износ насоса.
Неполный слив старой жидкости
Частичная замена без прокачки системы оставляет в контуре до 40% загрязнённого состава. Остатки шлама и металлической стружки продолжают циркулировать, повреждая гидравлические компоненты.
Попадание воздуха в систему
Невыполнение правильной прокачки после замены (вращение руля при заведённом двигателе с контролем уровня) приводит к аэрации. Воздушные пробки вызывают гулы, рывки руля и вспенивание жидкости.
Загрязнение новой жидкости
Использование грязных воронок или ёмкостей при заливке, попадание пыли в бачок. Абразивные частицы ускоряют износ золотников рейки и крыльчатки насоса.

Нарушение момента затяжки

Элемент	Последствия слабой/сильной затяжки
Пробка сливного отверстия	Течь жидкости или сорванная резьба картера
Хомуты шлангов	Подтёки на соединениях или пережатые магистрали

Игнорирование диагностики смежных узлов
Не проверяется состояние приводного ремня (трещины, натяжение), целостность шлангов высокого давления, люфт рулевых тяг. Изношенные элементы снижают эффективность замены жидкости.
Неправильная утилизация отработки
Слив старой жидкости в грунт или канализацию. Гидравлические масла токсичны и требуют сдачи в специализированные пункты приёма.

Утилизация отработанной гидравлической жидкости

Отработанная жидкость ГУР содержит токсичные примеси, продукты износа механизмов и химические добавки, что классифицирует её как опасный отход. Неправильная утилизация приводит к загрязнению почвы, грунтовых вод и наносит серьёзный экологический ущерб. Категорически запрещено сливать её в канализацию, водоёмы или на землю.

Собранную жидкость необходимо хранить в герметичной таре с маркировкой «Отработанное масло» до передачи в специализированные пункты приёма. Для защиты кожи и органов дыхания используйте перчатки и очки при контакте с отходами. Соблюдение этих правил минимизирует риски для здоровья и окружающей среды.

Порядок действий при утилизации

Сбор в подготовленную тару: Используйте чистые канистры из-под новой жидкости ГУР или химически стойкие ёмкости. Исключите смешивание с антифризом или тормозной жидкостью.
Временное хранение:
- Держите тару в вертикальном положении в прохладном месте, вдали от солнечных лучей и источников огня
- Максимальный срок хранения – не более 6 месяцев
Передача в утилизирующую организацию:
- Автосервисы, имеющие договоры с лицензированными компаниями
- Экологические мобильные пункты приёма (Экомобили)
- Стационарные центры переработки промышленных отходов

Категорически запрещено	Рекомендуемые альтернативы
Сжигание в бытовых условиях	Передача на регенерацию (очистку для повторного использования)
Использование в качестве смазки	Термическое обезвреживание на спецзаводах

Сезонные рекомендации по обслуживанию системы ГУР

Сезонные перепады температур напрямую влияют на вязкость жидкости ГУР и нагрузку на систему. Зимой загустевшая жидкость увеличивает сопротивление при повороте руля на холодную, а летом перегрев способствует ускоренному окислению и потере защитных свойств. Регулярный контроль с учетом времени года предотвращает износ насоса, рейки и сальников.

Особое внимание уделяйте герметичности контура в межсезонье: температурные расширения металлических и резиновых компонентов провоцируют протечки. Перед наступлением холодов обязательна проверка состояния приводного ремня ГУР – его проскальзывание на морозе усугубляет проблемы с густеющей жидкостью.

Оптимальные процедуры по сезонам

Сезон	Ключевые действия	Критические параметры
Зима	Прогревайте систему 2-3 минуты (поворачивайте руль до упора влево-вправо на стоящем авто) Контролируйте отсутствие посторонних шумов насоса при холодном запуске	Температура ниже -15°C, вязкость жидкости
Весна	Диагностика утечек после перепадов температуры Замена жидкости при загрязнении или изменении цвета	Состояние пыльников рулевых тяг, уровень жидкости
Лето	Контроль уровня при длительных поездках (риск испарения) Проверка целостности трубок вблизи горячего двигателя	Температура в подкапотном пространстве, цвет жидкости
Осень	Активная замена старой жидкости до наступления морозов Тест герметичности системы под нагрузкой	Натяжение ремня ГУР, однородность жидкости

Важно: Для Ford Focus 2 используйте только рекомендованные жидкости (например, Pentosin CHF 11S или аналог). Смешивание типов приводит к вспениванию и падению давления. После сезонного обслуживания обязательно удалите воздух из системы: запустите двигатель, 5-7 раз поверните руль от упора до упора, затем проверьте уровень.

Действия при обнаружении протечек после замены

Обнаружение подтёков жидкости ГУР после замены требует немедленной диагностики источника проблемы. Игнорирование протечек приведёт к падению уровня жидкости, попаданию воздуха в систему, ухудшению работы рулевого управления и риску выхода из строя насоса или рейки.

Первым шагом необходимо точно локализовать место утечки. Тщательно осмотрите все зоны, где проводились работы: соединения шлангов, места установки новых хомутов, сальники насоса, уплотнения бачка и штуцеры рейки. Используйте фонарь и зеркало для труднодоступных участков.

Алгоритм устранения проблемы

Очистка зоны протечки: Тщательно обезжирьте и вытрите насухо место подтёка ветошью. Посыпьте подозрительную область тальком или мукой – порошок поможет визуально определить точку утечки по смачиванию.
Проверка затяжки соединений: Поочерёдно подтяните (без чрезмерных усилий!):
- Хомуты на шлангах высокого и низкого давления
- Крепёжную гайку штуцера насоса ГУР
- Болты крепления бачка и патрубков

Инспекция состояния компонентов:

Элемент	Что проверить
Шланги	Трещины, вздутия, перегибы, следы истирания
Уплотнительные кольца	Деформации, надрывы (особенно на штуцерах рейки)
Резьбовые соединения	Срывы резьбы, косую посадку

Повторная прокачка системы: После устранения утечки обязательно выполните процедуру удаления воздуха:
1. Долейте жидкость до уровня MAX
2. Запустите двигатель, медленно поворачивайте руль от упора до упора 5-7 раз
3. Заглушите мотор, проверьте уровень, при необходимости долейте

Критические ситуации: При обнаружении повреждений рейки, насоса или магистральных шлангов – прекратите эксплуатацию автомобиля. Требуется замена неисправных узлов. Если протечка сохраняется после подтяжки хомутов и визуально целых уплотнений – обратитесь к специалистам для точной диагностики под давлением.

Профилактика преждевременного износа насоса ГУР

Основной враг насоса ГУР – загрязненная или деградировавшая жидкость ATF. Старая жидкость теряет смазывающие и антикоррозионные свойства, содержит абразивные частицы износа уплотнений и металлических компонентов системы. Эти частицы циркулируют по контуру, действуя как наждак на прецизионные пары трения внутри насоса (ротор-статор, лопатки), ускоряя его износ и снижая давление.

Не менее критичен уровень жидкости: работа "на сухую" даже кратковременно вызывает перегрев, кавитацию и мгновенное повреждение крыльчатки и уплотнений насоса. Использование неподходящей жидкости, не соответствующей спецификации Ford WSS-M2C204-A2 (или ее современным аналогам), ведет к ухудшению смазки, вспениванию, разрушению резинотехнических элементов системы и потере рабочих характеристик гидравлики.

Ключевые меры предотвращения износа

Строгое соблюдение регламента замены:

Периодичность: Меняйте жидкость ГУР каждые 60-80 тысяч км или раз в 4 года (даже если пробег мал). При эксплуатации в тяжелых условиях (пыль, жара, частые маневры на месте) интервал сократите до 40-50 тыс. км.
Полная замена: Предпочтите метод многократной прокачки (слив старой через шланг возврата + долив новой + прокрутка руля) одноразовому сливу из бачка. Это заменяет до 85-90% жидкости против 40-50%.

Использование исключительно рекомендованной жидкости:

Спецификация: Применяйте только жидкости, соответствующие Ford WSS-M2C204-A2 (Pentosin CHF 11S, Ravenol PSF, Comma PSF MVCHF, Ford Fluid).
Свойства: Правильная жидкость обеспечивает необходимую вязкость, стойкость к вспениванию, температурную стабильность и совместимость с сальниками.

Контроль уровня и состояния жидкости:

Регулярная проверка: Раз в месяц или перед длительной поездкой проверяйте уровень на холодном двигателе (между метками MIN/MAX на бачке). Доливайте только идентичную новую жидкость.
Визуальная диагностика: Свежая жидкость – красная или светло-коричневая, прозрачная. Потемнение до черного/коричневого, помутнение, запах гари, металлическая взвесь сигнализируют о необходимости срочной замены.

Минимизация экстремальных нагрузок:

Руль в крайних положениях: Избегайте удержания руля в крайнем левом/правом положении более 5 секунд – это вызывает пиковое давление и перегрев жидкости.
Старт с вывернутыми колесами: Трогаться с места при полностью вывернутых колесах создает максимальную нагрузку на насос.

Защита системы от загрязнения:

Чистота при работах: При замене жидкости или снятии/установке шлангов исключите попадание пыли и грязи в бачок или магистрали. Используйте чистую тару и инструмент.
Состояние сальников: Своевременно устраняйте течи на магистралях, насосе или рейке. Попадание воздуха через негерметичности приводит к вспениванию жидкости и кавитации в насосе.

Список источников

Процедура замены жидкости ГУР на Ford Focus 2 требует точного соблюдения технических регламентов и учета специфики модели. Достоверные источники информации критически важны для безопасного и корректного выполнения работ.

При подготовке материала использовались следующие категории источников, содержащие детальные данные по техническим параметрам, типовым операциям и практическим рекомендациям для данной модификации автомобиля.

Официальное руководство по ремонту Ford Focus 2 (издательство Ford Motor Company)
Технические бюллетени и сервисные мануалы Ford Technical Service Information
Специализированные автомобильные форумы: focus2.ru, drive2.ru/ford/focus2, fordclub.ru
Видеоинструкции от сертифицированных автомехаников на платформах YouTube и Vimeo
Профильные издания: журналы «За рулём», «Авторевю», разделы технического обслуживания
Отчеты о независимых тестах жидкостей ГУР от автомобильных лабораторий
