Замок капота ВАЗ 2114 - устройство, особенности, всё что нужно знать

Статья обновлена: 18.08.2025

Исправный замок капота – критически важный элемент безопасности и повседневной эксплуатации ВАЗ 2114.

Отказ этой небольшой детали блокирует доступ в подкапотное пространство, создает угрозу на дороге и требует срочного ремонта.

В статье подробно разберем устройство замка, типичные неисправности, процесс замены и нюансы регулировки для надежной работы.

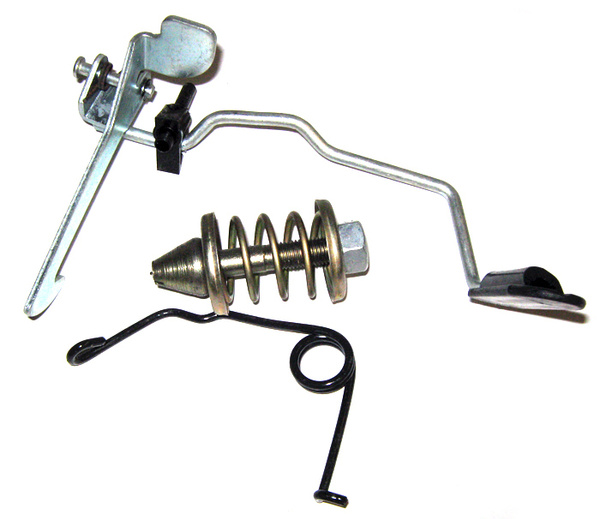

Конструкция штатного замка капота: основные компоненты

Штатный замок капота ВАЗ 2114 представляет собой механическую систему, состоящую из двух ключевых узлов: привода управления в салоне и запорного механизма в моторном отсеке. Эти элементы соединены стальным тросиком, передающим усилие от водителя к фиксатору.

Основа конструкции – металлический корпус с пружинным механизмом, обеспечивающий надежную фиксацию капота при движении и предотвращающий самопроизвольное открытие. Все детали спроектированы для работы в условиях вибраций и перепадов температур.

Ключевые элементы замка

Ручка привода – расположена под панелью приборов слева
Тросиковая тяга – стальной трос в защитной оболочке
Запорный язычок – подвижный фиксатор из закаленной стали
Ответная планка – П-образный кронштейн на капоте
Возвратная пружина – обеспечивает автоматическое защелкивание

Компонент	Материал	Функция
Корпус замка	Стальной штампованный	Основа для крепления механизма
Предохранитель	Пластик/металл	Блокировка случайного открытия
Ось рычага	Сталь ЦИН	Подвижное соединение элементов

Важно: В зимний период требуется регулярная очистка механизма от наледи и обработка графитовой смазкой для предотвращения заклинивания. Износ пружины или деформация язычка приводят к неполному запиранию.

Расположение замка капота в подкапотном пространстве

Замок капота на ВАЗ 2114 находится в передней верхней части моторного отсека, строго по центру автомобиля. Он закреплён на поперечной усилительной балке кузова между фарами, непосредственно за радиаторной решёткой.

Доступ к механизму возможен только после открытия капота – замок скрыт под декоративной пластиковой накладкой. Основной корпус устройства ориентирован вертикально, а защёлка направлена в сторону салона для сцепления с ответным крюком на капоте.

Ключевые элементы конструкции:

Корпус замка – металлический блок с направляющими для троса
Подпружиненная защёлка – фиксирует крюк капота
Рычаг разблокировки – соединён с тросом, ведущим в салон
Регулировочные болты – позволяют корректировать положение замка

Визуальные ориентиры	Примечания
Чёрный пластиковый кожух	Снимается для обслуживания (2 защёлки)
Стальной трос в оболочке	Идёт к ручке под приборной панелью
П-образный кронштейн	Крепление к поперечине (2 болта 13 мм)

Важно: При поиске замка обращайте внимание на характерный металлический язычок защёлки, выступающий на 15-20 мм над поверхностью корпуса. Для проверки работоспособности нажмите на рычаг – язычок должен утопать с чётким щелчком.

Принцип работы механизма запирания капота ВАЗ 2114

Основной функцией замка капота является надежная фиксация крышки в закрытом положении во время движения автомобиля и предотвращение ее самопроизвольного открытия. Запирание происходит при опускании капота до упора, когда защелка автоматически захватывает ответный элемент на радиаторной решетке.

Управление механизмом осуществляется водителем из салона с помощью тросикового привода. При воздействии на рукоятку открытия капота ("ручку капота") усилие передается через тросик на механизм замка, освобождая защелку и позволяя поднять крышку.

Ключевые компоненты системы

Корпус замка: Жестко закреплен на кузове в моторном отсеке.
Запорная защелка: Подпружиненный металлический крюк, фиксирующий петлю капота.
Приемная петля: U-образный кронштейн на внутренней стороне капота.
Тросиковый привод: Соединяет рукоятку в салоне с рычагом замка.
Предохранительная защелка: Дополнительный фиксатор, предотвращающий случайное открытие.

Последовательность работы

При закрытии капота приемная петля надавливает на скошенную часть запорной защелки.
Защелка отводится пружиной назад, захватывая петлю и удерживая капот.
Предохранительная защелка автоматически блокирует основной фиксатор от самопроизвольного расцепления.
Для открытия водитель тянет рукоятку в салоне, натягивая тросик.
Тросик проворачивает рычаг замка, принудительно отводя предохранитель и основную защелку.
Освобожденная петля позволяет поднять капот после срабатывания возвратной пружины.

Состояние	Положение защелки	Действие водителя
Закрыто/заперто	Зацеплена за петлю	Отсутствует
Открыто	Отведена назад	Активация рукоятки

Правильная работа системы зависит от целостности пружин, отсутствия коррозии и перегибов тросика, а также точной регулировки положения замка относительно приемной петли.

Распространенные поломки замка капота ВАЗ 2114

Основной проблемой является заклинивание механизма из-за коррозии или загрязнения. Соль, грязь и дорожные реагенты проникают внутрь узла, блокируя движение тяги и язычка. Особенно часто это происходит в зимний период или при длительной эксплуатации без обслуживания.

Вторая характерная неисправность – поломка пластиковых элементов привода. Кронштейн троса или фиксаторы крышки замка трескаются от перепадов температур или механических перегрузок. Реже встречается деформация металлического корпуса замка после ДТП или неаккуратного закрытия капота.

Типовые причины отказа

Обрыв троса – износ оплетки или коррозия стального сердечника
Засорение личинки замка песком или льдом
Износ пружины фиксатора, не возвращающей язычок в исходное положение

Поломка	Последствия	Способ устранения
Коррозия язычка	Невозможность защелкивания	Зачистка + смазка или замена
Срыв резьбы креплений	Люфт корпуса замка	Установка врезных гаек

Особого внимания требует выход из строя возвратной пружины. При потере упругости капот не фиксируется в закрытом положении, что создает угрозу его самопроизвольного открытия на ходу. Диагностируется по отсутствию характерного щелчка при захлопывании.

Симптомы неисправности замка капота ВАЗ 2114

Проблемы с замком капота проявляются через конкретные признаки, которые нельзя игнорировать. Некоторые симптомы возникают постепенно, другие появляются внезапно, но все они требуют внимания для предотвращения аварийных ситуаций.

Распознать неполадки можно по характерным особенностям работы механизма. Игнорирование этих сигналов может привести к самопроизвольному открытию капота во время движения, что создаёт серьёзную опасность.

Типичные признаки поломки

Затруднённое открытие – требуется неестественно сильное нажатие на рычаг в салоне или приложение усилий к самому капоту при поднятии.
Самопроизвольное отпирание – капот приоткрывается на ходу от вибрации, сопровождаясь стуком и изменением аэродинамики автомобиля.
Неполная фиксация – после закрытия капот остается слегка приподнятым (особенно заметно по щели у фар), либо фиксируется только после многократных хлопков.
Люфт капота – даже при закрытом замке капот ощутимо двигается вверх-вниз при нажатии рукой в районе замка.
Посторонние звуки – скрежет, щелчки или глухие удары из зоны замка при движении по неровностям, сигнализирующие об износе или поломке внутренних элементов.
Отсутствие характерного звука – при закрытии не слышен чёткий металлический щелчок, подтверждающий срабатывание фиксатора.

Проверку работоспособности следует выполнять при каждом открывании капота: оценивать усилие на рычаге, чёткость срабатывания замка и отсутствие люфта. Регулярное смазывание механизма помогает отсрочить износ, но при появлении указанных симптомов требуется срочная диагностика и ремонт.

Экстренное открытие капота при отказе замка

При невозможности открыть капот стандартным способом из-за поломки тросика или механизма замка, потребуется доступ к запасному механизму аварийного открытия. Он расположен за решеткой радиатора в центральной части, между фарами. Для работы необходим фонарик и тонкий инструмент (отвертка, проволока или длинные плоскогубцы).

Снимите декоративную заглушку или пластиковую решетку радиатора, аккуратно поддев ее инструментом. Ищите металлический тросик или рычаг с петлей (длиной 5-7 см), закрепленный на замке капота. Он часто имеет желтую маркировку или пластиковый наконечник для удобства захвата.

Алгоритм действий

Обеспечьте доступ: демонтируйте элементы решетки радиатора, мешающие обзору механизма.
Найдите аварийный тросик: нащупайте вертикально расположенный элемент, идущий к замочному язычку.
Потяните с усилием: захватите петлю инструментом и резко дерните на себя и вниз (параллельно земле).
Приподнимите капот: после щелчка расфиксации слегка подденьте крышку у лобового стекла и зафиксируйте упором.

Проблема	Признаки	Решение
Обрыв тросика	Ручка в салоне болтается без усилия	Только аварийное открытие
Заклинивание замка	Рычаг тяжёлый, слышен скрежет	Обработать механизм WD-40 через щель

После экстренного открытия обязательно проверьте состояние фиксаторов и петель. Если замок поврежден, замените его до следующей поездки – незакрепленный капот может блокировать обзор или сорваться на ходу. Для профилактики смазывайте тросик силиконовой смазкой каждые 20 000 км пробега.

Подготовка к замене: необходимые инструменты и материалы

Соберите всё необходимое до начала работ, чтобы избежать простоев в процессе демонтажа и установки замка. Отсутствие нужного инструмента усложнит замену, особенно в труднодоступном месте крепления механизма.

Убедитесь, что автомобиль стоит на ровной площадке с затянутым ручным тормозом. Отсоедините минусовую клемму аккумулятора для исключения случайного замыкания проводки при работе около фар.

Необходимые инструменты и материалы

Основной набор инструментов:

Рожковые ключи на 10 мм и 13 мм
Трещоточная рукоятка с удлинителем и головкой на 10 мм
Крестовая отвертка (PH2 или PH3)
Плоская отвертка (средний шлиц 5-6 мм)
Плоскогубцы с узкими губками
Фонарик для подсветки монтажной зоны

Расходные материалы и комплектующие:

Новый замок капота ВАЗ 2114 (оригинальный или проверенный аналог)
Графитовая смазка или WD-40 для обработки механизма
Чистая ветошь для удаления грязи
Перчатки хлопчатобумажные

Дополнительно рекомендуется проверить состояние тросика привода замка. При наличии коррозии или повреждений оплётки подготовьте замену троса соответствующей длины.

Снятие декоративной решетки для доступа к замку

Декоративная решетка радиатора закрывает доступ к замку капота, поэтому ее демонтаж необходим для выполнения ремонта или замены замка. Работу проводят на холодном двигателе во избежание ожогов, предварительно отключив минусовую клемму аккумулятора.

Подготовьте инструменты: крестовую отвертку и пластиковый монтажный инструмент для аккуратного поддевания элементов. Убедитесь в наличии свободного пространства перед автомобилем для удобного доступа к решетке.

Пошаговый процесс демонтажа

Отсоединение фиксаторов: На тыльной стороне решетки найдите 5-7 пластиковых фиксаторов типа "грибок".
Аккуратное выпрессовывание: Через отверстия в решетке подденьте каждый фиксатор монтажной лопаткой, нажимая на центральный штырек.
Освобождение краев: После снятия фиксаторов потяните верхний край решетки на себя, освобождая ее из пазов бампера.
Отсоединение разъемов (если есть): При наличии подсветки эмблемы отсоедините провода питания, нажав на пластиковый фиксатор колодки.

Важные нюансы:

Не прилагайте чрезмерных усилий – пластик решетки и фиксаторов хрупкий
Пометьте положение фиксаторов маркером при снятии для правильной сборки
Проверьте состояние демпферной ленты после снятия – при необходимости замените

После демонтажа решетки замок капота становится полностью доступным для обслуживания. Монтаж производится в обратной последовательности с равномерным защелкиванием всех фиксаторов до характерного клика.

Демонтаж старого замка капота: пошаговые действия

Подготовьте необходимые инструменты: крестовую отвертку, гаечный ключ на 10 и пассатижи. Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом.

Откройте капот и зафиксируйте его упорной штангой. Снимите пластиковую защиту двигателя (при наличии), открутив крепежные саморезы по периметру.

Процесс снятия замка

Отсоедините тягу привода:
- Нажмите пальцами на фиксатор пластмассового наконечника троса в месте соединения с рычагом замка
- Аккуратно снимите ушко троса с крепежного штифта
Выкрутите крепежные болты:

Используя ключ на 10, последовательно открутите два крепежных болта, удерживающих корпус замка к радиаторной рамке. Придерживайте замок свободной рукой, чтобы избежать падения детали в подкапотное пространство.
Извлеките замок:

Отведите корпус механизма вперед, освобождая его монтажные уши из технологических прорезей кузова. Проверьте наличие уплотнительной резиновой прокладки – если она осталась на месте, снимите и сохраните для установки на новый замок.
Проверьте состояние деталей:
- Осмотрите ответную часть замка (приемную петлю) на капоте на предмет деформации
- Оцените износ пружины фиксатора и шарниров рычага
- Убедитесь в отсутствии коррозии на крепежных элементах

Тип крепежа	Количество	Расположение
Болт М6	2 шт	Через боковые монтажные уши
Распорная втулка	1 шт	Между корпусом замка и кузовом
Пластиковая клипса	1 шт	Фиксатор троса в пазу

Установка нового замка капота: регулировка положения

После монтажа нового замка на кузове необходимо проверить точность его позиционирования. Предварительно закрутите крепежные болты без сильной затяжки, оставив возможность легкого смещения корпуса. Закройте капот и оцените зазор между ним и передними крыльями – визуальные перепады по линиям указывают на необходимость коррекции.

Откройте капот и ослабьте крепления замка на 2-3 оборота. Смещайте корпус механизма в нужном направлении (вверх/вниз, вправо/влево), ориентируясь на результаты предыдущей проверки. Фиксируйте положение рукой и снова закрывайте капот для контроля. Повторяйте процедуру до достижения равномерных зазоров по всему периметру.

Этапы финальной настройки

При правильном положении выполните:

Постепенную затяжку болтов крест-накрест с умеренным усилием (10-15 Н·м)
Проверку работы язычка: при закрытии капот должен фиксироваться без чрезмерных ударов
Тест безопасности: потяните за трос из салона – капот должен приподниматься на 3-5 см

Критические параметры регулировки:

Вертикальное положение	Замок не должен создавать давления на капот
Горизонтальное смещение	Строго по оси симметрии автомобиля
Зазор при закрытии	Равномерный контур по всему периметру

После регулировки смажьте ригель и ответную часть графитовой смазкой. Проверьте работу 10-15 циклами открывания/закрывания. Если капот самопроизвольно поднимается на ходу – повторите настройку с контролем зазоров.

Проверка работы замка после замены и настройка

После установки нового замка капота выполните серию тестов для подтверждения корректности монтажа. Проверьте фиксацию капота в закрытом положении: приложите умеренное усилие на разные участки капота (центр, края), отсутствие люфта и посторонних скрипов свидетельствует о правильной посадке. Убедитесь, что уплотнитель равномерно прилегает по всему периметру рамы, исключая перекосы.

Протестируйте работу привода из салона: плавное перемещение рукоятки должно сопровождаться четким щелчком открытия без заеданий. Если капот не срабатывает с первого раза или требует чрезмерных усилий, требуется регулировка тяги. Дополнительно проверьте блокировку безопасности: при закрытом замке попытайтесь приподнять капот за передний край – подъем должен быть невозможен.

Настройка механизма

Для регулировки ослабьте крепежные болты замка (расположены на радиаторной рамке), обеспечив небольшой свободный ход. Последовательно выполните действия:

Закройте капот до щелчка, не применяя силу.
Если язычок замка не зацепил штифт капота – приподнимите корпус замка вверх.
При чрезмерном натяжении (капот "притоплен") опустите замок на 1-2 мм.
Затяните болты после достижения равномерного прилегания капота к кузову.

Критически важно проверить соосность ответного штифта на капоте с приемной чашкой замка. При несовпадении:

Ослабьте гайки крепления штифта.
Сдвиньте штифт в нужном направлении при помощи монтажной лопатки.
Зафиксируйте положение, повторно проверив центровку.

Проблема	Признак	Решение регулировки
Слабый прижим	Зазор по периметру, дребезг	Поднять замок вверх
Перетяг	Вмятины на уплотнителе, деформация	Опустить замок вниз
Перекос	Щель с одной стороны	Сдвинуть штифт или замок по горизонтали

После регулировки смажьте трущиеся элементы замка и штифт графитовой смазкой. Повторно проверьте работу механизма на всех этапах: закрытие/открытие рукояткой, блокировка при захлопывании, отсутствие самопроизвольного расстегивания на ходу.

Профилактика заклинивания и уход за механизмом замка капота ВАЗ 2114

Регулярная профилактика механизма замка капота критически важна для предотвращения заклинивания и дорогостоящего ремонта. Основная причина проблем – скопление грязи, пыли и коррозия в подвижных частях конструкции, усугубляемая отсутствием смазки и воздействием влаги.

Простые процедуры ухода, выполняемые 2-3 раза в год (особенно перед зимой и после нее), значительно повысят надежность работы. Пренебрежение ими приводит к затрудненному открыванию, полному заклиниванию или обрыву тросика приложения.

Ключевые процедуры обслуживания

Соблюдайте следующий алгоритм для поддержания работоспособности замка:

Очистка механизма:
- Откройте капот и тщательно промойте запорную скобу на кузове и подвижной язычок замка на капоте щеткой с WD-40 или аналогичным очистителем.
- Удалите ржавчину металлической щеткой, крупные очаги обработайте преобразователем ржавчины.
Смазка:
- Нанесите густую смазку (Литол-24, ШРУС-4, графитовая) на:
  - Ось вращения язычка замка
  - Поверхность запорной скобы
  - Пружину фиксатора
- Избегайте аэрозольных силиконов – они притягивают пыль.
Контроль тросика:
- Проверьте оболочку тросика в салоне на отсутствие перегибов и заломов.
- Обработайте концы тросика и его наконечник в подкапотном пространстве антикором.

Дополнительные рекомендации: Не допускайте попадания на замок цепких моющих средств (воск, полироль). При замене деталей используйте оригинальные запчасти или проверенные аналоги – дешевые копии часто имеют критичные люфты.

Периодичность	Действие	Примечание
Каждые 6 месяцев	Чистка + смазка	Обязательно после зимы
После мойки двигателя	Просушка замка	Особенно при попадании воды
При затрудненном открытии	Немедленная диагностика	Не допускайте полного заклинивания

Важно! При первых признаках тугого хода рукоятки или щелчков при закрытии капота немедленно проведите внеплановую чистку и смазку. Игнорирование этих симптомов – прямой путь к необходимости высверливания замка.
