Замок зажигания ВАЗ 2106 - распиновка, обслуживание, неисправности

Статья обновлена: 18.08.2025

Замок зажигания – критически важный узел в электросистеме "классики" ВАЗ. От его исправности зависит запуск двигателя, работа приборной панели, световых приборов и других потребителей.

Понимание распиновки контактов, своевременное обслуживание и знание методов ремонта позволяют владельцу оперативно устранять неисправности: от проблем с поворотом ключа до потери контакта в электрических цепях.

Эта статья детально разберет устройство замка, назначение каждой клеммы на колодке проводов, типовые неполадки и практические шаги по их устранению для надежной работы автомобиля.

Расшифровка распиновки контактной группы

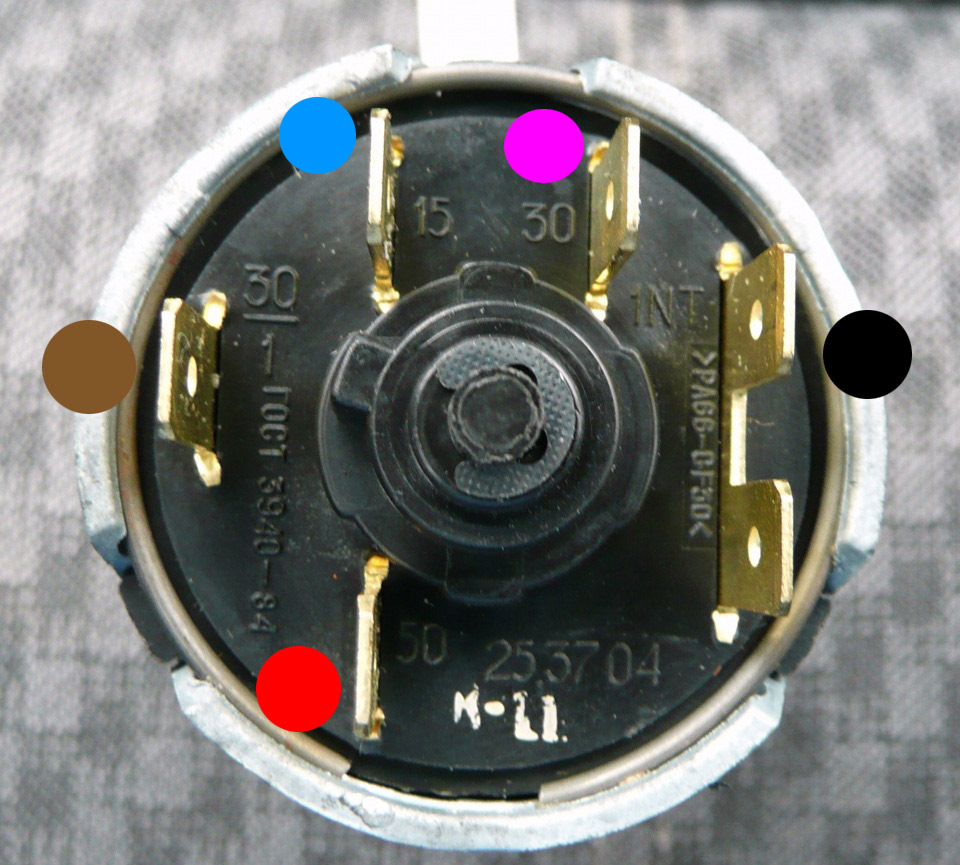

Контактная группа замка зажигания ВАЗ 2106 представляет собой электрический узел с шестью штекерами, расположенными по кругу. Каждый контакт отвечает за подачу напряжения к определенным системам автомобиля в разных положениях ключа. Правильная идентификация выводов критична для диагностики неисправностей и корректного подключения проводов.

Распиновка стандартизирована и маркируется цифровыми обозначениями на корпусе группы. Ниже приведена расшифровка назначения каждого контакта при подключении разъема (вид со стороны подсоединения проводов). Точное соответствие функций предотвращает короткие замыкания и обеспечивает работу стартера, зажигания, освещения и генератора.

Назначение контактов

Номер контакта	Обозначение	Назначение	Цвет провода
1	50	Управление втягивающим реле стартера	Красный/черный
2	30	Питание от АКБ (постоянный +12В)	Красный
3	30/1	Резервное питание (часы, магнитола)	Коричневый
4	INT	Габаритные огни (1-е положение ключа)	Серый
5	15	Система зажигания (2-е положение ключа)	Синий
6	Р	Обмотка возбуждения генератора	Красный/черный

Важные особенности:

Контакт 30 всегда под напряжением, даже при выключенном зажигании
Контакт 50 активируется только в 3-м положении ключа (стартер)
При замене группы проверяйте совпадение маркировки со штатной схемой

Диагностика неисправностей: Проверка осуществляется мультиметром в режиме прозвонки. Отсоедините разъем и тестируйте контакты при повороте ключа:

Между 30 и 15 – замыкание во 2-м положении
Между 30 и 50 – замыкание в 3-м положении
Между 30 и INT – замыкание в 1-м положении
Наличие нагара или оплавления указывает на перегрев контактов

Инструменты для демонтажа замка зажигания

Для корректного снятия замка зажигания ВАЗ 2106 потребуется минимальный набор специализированных инструментов. Основная сложность заключается в доступе к крепежным элементам, скрытым под рулевой колонкой и пластиковыми кожухами.

Обязательно отсоедините минусовую клемму аккумулятора перед началом работ. Это исключит риск короткого замыкания при случайном контакте проводки с металлическими частями кузова.

Необходимый инструментарий

Инструмент	Назначение
Крестовая отвертка PH2	Демонтаж винтов крепления пластиковых кожухов рулевой колонки
Торцевой ключ на 10 мм	Откручивание гаек крепления замка к кронштейну (требуется из-за ограниченного пространства)
Удлиненная головка 10 мм	Альтернатива торцевому ключу при работе с труднодоступными гайками
Плоская отвертка 5 мм	Отжим фиксаторов разъема проводки и стопорного кольца замка
Пассатижи с узкими губками	Фиксация контргаек, извлечение стопорных шайб
Фонарь или переносная лампа	Подсветка рабочей зоны под рулевой колонкой

Важно: при наличии срывных болтов (устанавливаются как антиугонное средство) дополнительно потребуется дрель со сверлом 3-4 мм для высверливания головок и молоток с пробойником.

Пошаговый процесс снятия замка с рулевой колонки

Перед началом работ отсоедините минусовую клемму аккумулятора для исключения короткого замыкания. Подготовьте набор инструментов: отвертки (крестовую и плоскую), торцевой ключ на 13, молоток и пробойник.

Убедитесь, что руль установлен в положение «прямо», а ключ зажигания переведен в режим «0». Снимите пластмассовые декоративные накладки рулевой колонки, открутив винты крепления или аккуратно поддев фиксаторы отверткой.

Порядок демонтажа

Отсоедините электрический разъем
Нажмите на фиксатор колодки проводов замка зажигания и отсоедините разъем от задней части корпуса.
Снимите крепежные винты
- Найдите два крепежных винта с антивандальными головками (типа «грибок») на корпусе замка.
- Аккуратно высверлите головки винтов сверлом 5-6 мм (глубина ~4 мм).
- Выбейте остатки винтов из посадочных отверстий пробойником и молотком.
Извлеките замок зажигания
Потяните корпус замка на себя, одновременно проворачивая ключ в положение «I» (зажигание). При сопротивлении слегка пошатайте устройство из стороны в сторону.
Проверьте механизм
Осмотрите личинку замка и контакты разъема на предмет повреждений. Убедитесь в отсутствии обломков винтов в посадочных гнездах колонки.

Критичное предупреждение	Не пытайтесь выкрутить антивандальные винты без высверливания – это приведет к срыву граней
Рекомендация	Замените крепеж на стандартные болты М5 при установке нового замка

Проверка мультиметром контактов и цепей

Отсоедините колодку проводов от замка зажигания для доступа к контактной группе. Переведите мультиметр в режим прозвонки (Ω) или измерения сопротивления. Визуально идентифицируйте контакты на колодке согласно стандартной распиновке ВАЗ 2106: 30 (постоянное +12V), 30/1 (дублирующий +12V), 15 (зажигание), INT (габариты), 50 (стартер).

Проверьте целостность контактной группы при разных положениях ключа, прикладывая щупы мультиметра к соответствующим точкам. Контакты 30 и 30/1 должны показывать нулевое сопротивление между собой во всех режимах – это подтверждает подачу постоянного напряжения.

Проверка рабочих режимов

Положение "0" (выключено):
- 15, INT, 50 – обрыв цепи с 30/30/1
Положение "I" (зажигание):
- 30/30/1 → 15: сопротивление ~0 Ом
- INT и 50 – обрыв цепи
Положение "II" (стартер):
- 30/30/1 → 15: ~0 Ом
- 30/30/1 → 50: ~0 Ом
- INT – обрыв
Положение "III" (стоянка):
- 30/30/1 → INT: ~0 Ом
- 15 и 50 – обрыв

Положение ключа	Контакты	Норма
0 (выкл.)	30 → 15	Обрыв (>100кОм)
I (зажигание)	30 → 15	~0 Ом
II (стартер)	30 → 50	~0 Ом
III (стоянка)	30 → INT	~0 Ом

Прозвоните цепи от колодки до потребителей при включенном зажигании. Между контактом 15 и катушкой зажигания/реле – сопротивление ≤1 Ом. Между 50 и втягивающим реле стартера – ≤0.5 Ом. Проверьте отсутствие КЗ: контакт 15 не должен звониться на массу при отключенной нагрузке.

Обнаружение обрыва или несоответствия табличным значениям указывает на износ контактной группы, повреждение проводки или окисление разъемов. При отклонениях в режиме "стоянка" проверьте лампы габаритов – перегоревшая лампа может имитировать обрыв цепи.

Очистка и смазка личинки замка зажигания

Загрязнение внутреннего механизма личинки замка зажигания приводит к затрудненному повороту ключа, заеданию или полному отказу. Регулярная очистка и смазка устраняют трение, удаляют накопившуюся пыль, окислы и мелкий абразив, восстанавливая плавность работы.

Для процедуры потребуется специальная смазка для замков (графитовая, силиконовая), очиститель контактов (WD-40, очиститель карбюратора), мягкая кисточка, чистая ветошь. Избегайте густых масел и составов, образующих липкий налет – они ускорят накопление грязи.

Порядок выполнения работ

Снимите личинку замка:
- Переведите ключ в положение "0" (выключено).
- Нажмите тонкой отверткой или шилом на фиксатор через отверстие в корпусе замка (рядом с личинкой).
- Потяните ключ на себя – личинка извлечется вместе с ним.
Очистите механизм:
- Тщательно обработайте все внутренние каналы и штифты личинки очистителем-растворителем из баллончика. Удалите размягченную грязь кисточкой.
- Промойте личинку второй порцией очистителя, выдувая излишки струей воздуха (можно использовать компрессор или баллончик со сжатым воздухом).
- Полностью просушите деталь чистой безворсовой ветошью. Важно: перед смазкой не должно остаться следов растворителя!
Нанесите смазку:
- Наберите небольшое количество смазки на кончик ключа или используйте тонкую трубочку-аппликатор.
- Вставьте ключ в личинку и несколько раз плавно проверните его в обоих направлениях, равномерно распределяя смазку по штифтам и пружинкам.
- Удалите излишки смазки ветошью с поверхности личинки и ключа.
Установите личинку обратно:
- Вставьте личинку с ключом в корпус замка до упора (ключ в положении "0").
- Нажмите до щелчка фиксатора – он должен надежно закрепить личинку.
- Проверьте плавность хода ключа во всех положениях.

Критические ошибки: Использование ворсистых материалов для очистки (оставляют волокна), избыток смазки (притягивает пыль), применение составов на основе растительных масел (загустевают на морозе), установка личинки без фиксации фиксатора (выпадет при движении).

Замена изношенной контактной группы

Износ контактной группы проявляется нестабильной работой электрооборудования: проблемы с запуском двигателя, самопроизвольное отключение зажигания, отказ работы фар или указателей поворота в определенных положениях ключа. Длительная эксплуатация с поврежденными контактами приводит к перегреву проводки, выходу из строя катушки зажигания или реле.

Для замены потребуется новая контактная группа ВАЗ 2106, отвертка с крестообразным шлицем, плоская отвертка и ключ на 10. Работы выполняются при отключенном аккумуляторе. Время замены – 15-25 минут.

Пошаговая процедура замены

Снимите пластиковый кожух рулевой колонки, открутив крепежные винты отверткой
Отсоедините колодку проводов от контактной группы, нажав на фиксатор
Через технологическое отверстие в корпусе замка плоской отверткой отожмите два фиксатора-усика
Извлеките старую контактную группу вместе с поводком
Сравните новую и старую детали, убедившись в идентичности расположения контактов и пазов
Установите поводок в паз новой группы, совместив метку на поводке с положением «0»
Вставьте контактную группу в замок до щелчка фиксаторов
Подключите колодку проводов, совместив направляющие выступы
Проверните ключ во всех положениях, контролируя фиксацию
Соберите кожух колонки в обратной последовательности

Контроль после замены: проверьте работу зажигания, стартера, световых приборов и подрулевых переключателей во всех позициях ключа. Отсутствие самопроизвольных отключений подтвердит правильность установки.

Установка нового замка и регулировка положения

Подготовьте новый замок зажигания, соответствующий модели ВАЗ 2106, и снимите клеммы с аккумулятора для обесточивания системы. Демонтируйте пластиковую облицовку рулевой колонки, получив доступ к крепежным винтам замка. Ослабьте винты крепления корпуса (обычно два или три) с помощью крестовой отвертки или торцевого ключа, после чего извлеките старый узел вместе с проводами.

Правильное положение замка критично для корректной работы противоугонного механизма и беспрепятственного поворота ключа. При установке нового устройства совместите монтажные отверстия с посадочными местами на кронштейне рулевой колонки, но не затягивайте крепеж полностью – потребуется предварительная проверка функционала.

Порядок монтажа и юстировки

Временно подключите разъем проводки к новому замку
Проверните ключ во все положения (LOCK/ACC/ON/START), контролируя:
- Срабатывание стартера в положении START
- Отключение приборов при LOCK
- Блокировку руля после извлечения ключа
Медленно поворачивайте корпус замка вокруг оси (в пределах 10-15°), определяя оптимальную позицию, где ключ переключается без усилий
Зафиксируйте винты крест-накрест с усилием 8-10 Н·м

Проблема	Решение при регулировке
Ключ не поворачивается до START	Сдвинуть корпус против часовой стрелки
Руль блокируется до извлечения ключа	Сместить замок по часовой стрелке
Затрудненный ход ключа	Проверить совмещение шлицов с фиксатором руля

После фиксации проведите повторную проверку всех режимов работы. При отсутствии питания на стартере или приборах удостоверьтесь в правильности распиновки разъема. Установите защитный кожух колонки, подключите аккумулятор и протестируйте запуск двигателя.

Профилактика залипания контактов и окисления проводов

Регулярная чистка контактной группы замка зажигания предотвращает залипание и подгорание контактов. Используйте мелкозернистую наждачную бумагу (нулевку) или специальную алмазную пилочку для аккуратного удаления нагара с рабочих поверхностей. Избегайте чрезмерного стачивания металла – после обработки контакты должны плотно соприкасаться по всей площади.

Нанесение токопроводящей смазки (например, Литол-24, Циатим или специализированные составы типа Kontakt S61) на очищенные контакты защищает от коррозии и снижает переходное сопротивление. Наносите слой тонко и равномерно, исключая попадание на пластиковые части замка. Для проводов применяйте термостойкий силиконовый спрей – он создает барьер против влаги без размягчения изоляции.

Ключевые меры защиты

Визуальный осмотр раз в 6 месяцев: проверка цвета и целостности проводов, плотности клемм.
Обработка клемм аккумулятора и колодок замка антикоррозийным спреем (например, Molykote HSC Plus).
Замена изношенных колодок – трещины на пластике пропускают влагу.
Контроль герметичности кожуха рулевой колонки – защита от конденсата.

Элемент	Средство обработки	Периодичность
Контактная группа	Токопроводящая смазка	При чистке (раз в 1-2 года)
Колодки проводов	Диэлектрическая смазка	Раз в год
Металлические клеммы	Антиоксидантный гель	Раз в 2 года

Изолируйте оголенные участки проводов термоусадкой – особенно в местах перегибов у рулевой колонки. При замене проводов используйте только медные кабели с термостойкой изоляцией (маркировка ГСТВВ или аналоги). Помните: перегрев контактов часто вызван плохим контактом в цепи – всегда затягивайте клеммы динамометрическим ключом с усилием 4-6 Н·м.
