Заправка автокондиционера - как сделать самостоятельно, периодичность и места

Статья обновлена: 18.08.2025

Кондиционер в машине – не роскошь, а необходимость для комфорта в жару. Со временем уровень хладагента снижается, эффективность охлаждения падает. Заправка системы восстанавливает работоспособность климатической установки.

Самостоятельная заправка кондиционера требует знаний и оборудования. Важно понимать периодичность обслуживания и знать альтернативные варианты сервисов.

Правила безопасности при работе с фреоном

Работа с хладагентами требует строгого соблюдения мер предосторожности из-за их физических и химических свойств. Игнорирование правил может привести к серьезным травмам, включая обморожения, отравления или поражение электрическим током.

Фреоны находятся под высоким давлением в системе кондиционирования и способны мгновенно испаряться при контакте с атмосферой. Некоторые типы хладагентов при нагревании выделяют токсичные соединения, представляющие угрозу для здоровья.

Ключевые требования безопасности:

Используйте СИЗ: Обязательно наденьте защитные очки, химически стойкие перчатки и одежду с длинными рукавами перед началом работ.
Обеспечьте вентиляцию: Работайте только в хорошо проветриваемых помещениях или на открытом воздухе. Недопустимо вдыхать пары фреона.
Избегайте открытого огня: Не курите и не используйте источники искр вблизи места работ. Некоторые фреоны образуют фосген при контакте с пламенем.
Контролируйте давление: Сбрасывайте давление из системы через манометрическую станцию медленно. Резкий выпуск хладагента вызовет обморожение.
Проверяйте оборудование: Убедитесь в герметичности шлангов и исправности запорной арматуры перед подключением к системе.

Запрещенные действия:

Заправка системы без предварительной проверки на утечки
Попытки вскрыть заправочные клапаны без специального переходника
Смешивание разных типов фреонов (например, R134a и R1234yf)
Нагревание баллонов с хладагентом или их переворачивание при заправке

Действия при аварийных ситуациях:

Попадание на кожу	Немедленно промойте место контакта холодной водой в течение 15 минут. Не растирайте обмороженный участок.
Попадание в глаза	Промывайте глаза проточной водой, держа веки открытыми. Немедленно обратитесь к врачу.
Утечка в помещении	Эвакуируйте людей, отключите источники огня, проветрите помещение до полного выветривания паров.

Важно: Непрофессионалам категорически не рекомендуется самостоятельно заправлять кондиционер из-за сложности процедуры и риска нарушения экологических норм. Работа с фреонами требует специального оборудования и сертификации.

Поиск магистралей высокого и низкого давления

Магистрали высокого (H - high) и низкого (L - low) давления являются частью контура хладагента в системе кондиционирования. Они представляют собой металлические или композитные трубки, проходящие в моторном отсеке. Ваша задача – найти два сервисных порта с защитными колпачками, предназначенные для подключения оборудования.

Порт низкого давления (L) используется для заправки системы. Он имеет больший диаметр штуцера по сравнению с портом высокого давления (H). Оба порта обычно расположены рядом с компрессором кондиционера или на магистралях, ведущих к нему и от него. Для точной идентификации руководствуйтесь визуальными подсказками.

Ключевые отличия портов

Маркировка: Ищите выштампованные буквы "L" (LOW - низкое давление) или "H" (HIGH - высокое давление) на корпусе порта или рядом.
Цвет колпачков: Часто (но не всегда!) колпачок порта низкого давления (L) синий или черный, а высокого давления (H) красный. Всегда проверяйте маркировку под колпачком!
Размер штуцера: Порт LOW имеет заметно больший диаметр штуцера (обычно ~13-16 мм), чем порт HIGH (~8-10 мм).
Расположение трубок: Трубка низкого давления (от испарителя к компрессору) обычно толще и холоднее на ощупь (при работающей системе). Трубка высокого давления (от компрессора к конденсатору) тоньше и ощутимо горячая при работе компрессора.

ВАЖНО: Заправка кондиционера проводится только через порт низкого давления (L/LOW). Подключение заправочного шланга к порту высокого давления (H/HIGH) во время заправки крайне опасно и может привести к разрыву шланга, травмам и повреждению системы.

Если возникают сомнения, обязательно сверьтесь с руководством по ремонту (сервис-мануалом) для вашей конкретной модели автомобиля. В нем указано точное расположение сервисных портов и их маркировка. После правильного определения порта низкого давления можно переходить к подключению заправочного оборудования.

Подбор фреона по маркировке под капотом

Производители размещают на автомобиле информационные таблички с указанием типа и массы хладагента. Найти их можно на внутренней стороне капота, верхней части радиаторной решетки или стойке кузова. Табличка содержит буквенно-цифровой код (например, R134a, R1234yf) и вес заправки в граммах.

Строго соблюдайте указанную маркировку: смешивание разных типов фреона недопустимо и выводит систему из строя. R134a и R1234yf имеют разное рабочее давление и химические свойства, требуют специальных магистралей и масла. Использование неподходящего хладагента повреждает компрессор и уплотнители.

Как расшифровать маркировку

R134a – традиционный фреон для авто выпущенных до ~2017 года
R1234yf – современный экологичный хладагент (GWP < 1)
HFO-1234yf – альтернативное обозначение R1234yf
Цифра после латинской "g" – требуемая масса заправки (пример: g525 = 525 грамм)

Маркировка	Тип фреона	Особенности
R134a	Тетрафторэтан	Синие штуцеры, совместим с минеральным маслом PAG46-100
R1234yf	Гидрофторолефин	Красные/розовые штуцеры, требует синтетического масла POE

При отсутствии таблички сверяйтесь с руководством по эксплуатации или VIN-кодом через официальные базы производителя. Автосервисы определяют тип по цвету сервисных портов: синий (R134a) или красный/розовый (R1234yf).

Комплектация набора для самостоятельной заправки

Стандартный набор для самостоятельной дозаправки автомобильного кондиционера включает в себя несколько ключевых компонентов. Эти компоненты позволяют безопасно подключиться к системе, контролировать давление и ввести хладагент.

Комплектация может незначительно варьироваться у разных производителей, но базовый состав остается неизменным. Понимание назначения каждой части набора критически важно для правильного и безопасного использования.

Основные компоненты набора

Типичный комплект для заправки автокондиционера своими руками состоит из следующих элементов:

Баллон с хладагентом (фреоном): Чаще всего содержит R134a (реже R1234yf для новых машин). Баллон оснащен встроенным клапаном-проколом и обычно имеет индикатор давления (цветная зона или манометр-индикатор на баллоне). Объем баллона обычно составляет 250-300 грамм.
Заправочный шланг с пистолетом-дозатором: Гибкий шланг высокого давления с быстросъемным соединением на одном конце (для подключения к баллону) и заправочным пистолетом с курком/клапаном на другом. Пистолет часто имеет встроенный трегер для контроля подачи хладагента.
Переходник (адаптер) для сервисного порта низкого давления: Это ключевой элемент для подключения к автомобилю. Адаптер должен точно соответствовать типу сервисного порта (фитинга) на вашей магистрали низкого давления (обычно на трубке от компрессора к испарителю, размер чаще всего под стандарт R134a).
Манометр: Показывает давление в системе во время заправки. Может быть:

Простым индикаторным (часто встроенным в пистолет или баллон), показывающим зону (зеленая/желтая/красная).
Более точным стрелочным манометром, встроенным в заправочный шланг или устанавливаемым отдельно.

Обязательно прилагаемая инструкция содержит важные указания по безопасности, порядку подключения и использования конкретного набора, а также таблицу зависимостей давления от температуры окружающего воздуха.

Для удобства сравнения ключевые компоненты и их особенности:

Компонент	Основная функция	Критически важная особенность
Баллон с фреоном	Источник хладагента	Тип фреона (R134a/R1234yf), индикатор давления/заряда
Шланг с пистолетом	Подача фреона в систему	Герметичность соединений, рабочий клапан пистолета
Адаптер сервисного порта	Подключение к авто	Точное соответствие типу порта НД вашего автомобиля
Манометр	Контроль давления	Четкая шкала, работоспособность

Перед покупкой набора убедитесь, что адаптер подходит к сервисному порту вашего автомобиля, а тип фреона в баллоне соответствует указанному на табличке под капотом вашей машины.

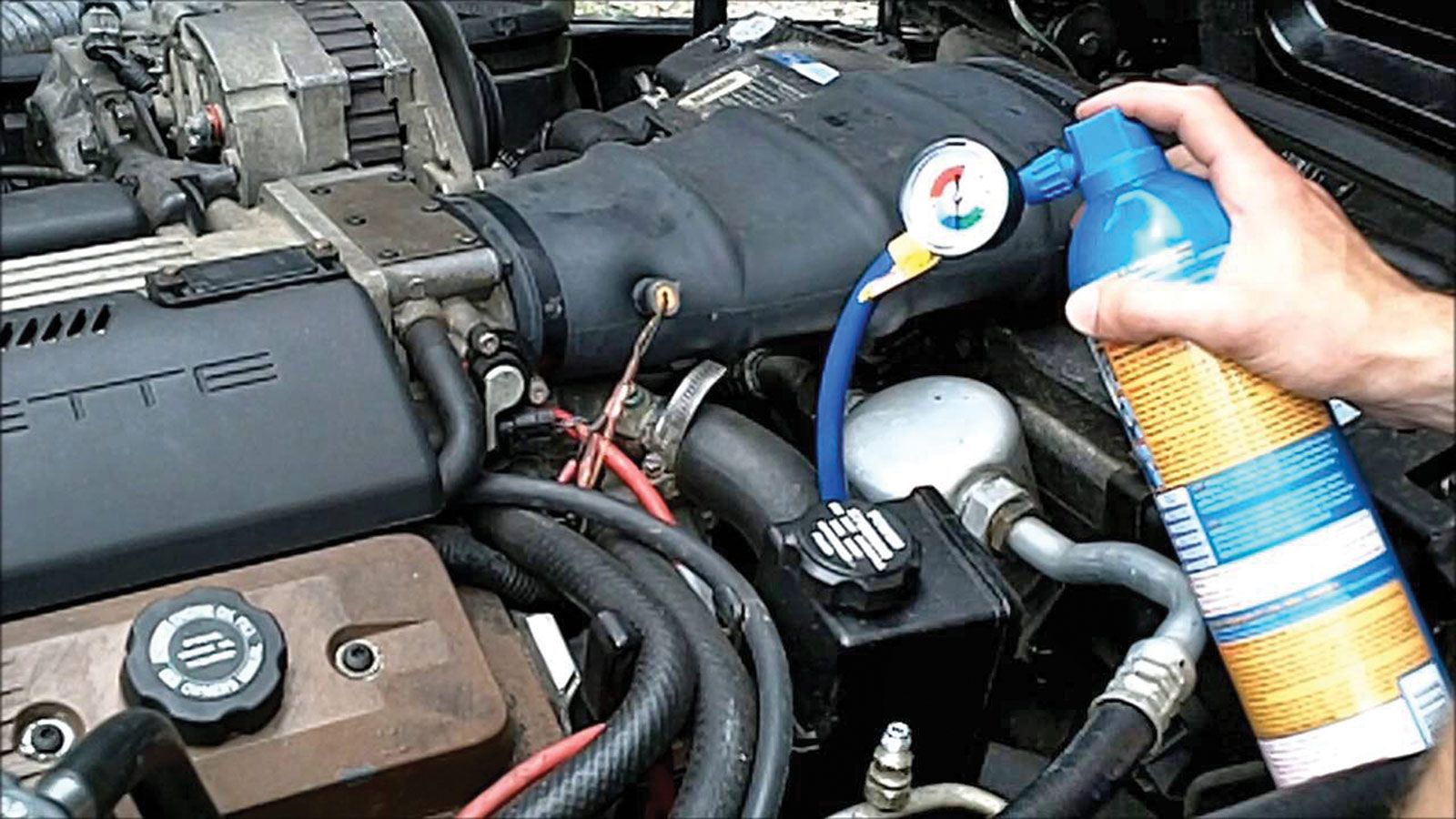

Подключение заправочного шланга к системе

Найдите сервисные порты низкого и высокого давления в подкапотном пространстве. Порты имеют защитные колпачки с маркировкой "L" (low, низкое давление) и "H" (high, высокое давление). Заправка осуществляется ТОЛЬКО через порт низкого давления (L), который обычно расположен на толстой магистрали ближе к компрессору или ресиверу-осушителю.

Очистите область вокруг порта низкого давления от грязи перед снятием колпачка. Проверьте резьбу штуцера на предмет повреждений. Встряхните баллон с хладагентом, затем снимите с него защитную крышку клапана и плотно накрутите заправочный шланг (идущий в комплекте) по часовой стрелке до упора.

Последовательность подключения

Наденьте защитные очки и перчатки
Снимите синий колпачок с порта "L"
Присоедините быстросъемный фитинг шланга к порту до характерного щелчка
Проверьте герметичность соединения ручной проверкой на люфт

Важно: Не подключайте шланг к порту высокого давления (H)! Запуск двигателя при подключении к неправильному порту вызовет разрушение оборудования и опасный выброс хладагента.

Элемент	Характеристика
Диаметр порта L	13,5 мм (стандарт R134a)
Цветовая маркировка	Синие колпачки/фитинги

После подключения держите баллон вертикально клапаном вверх. Готовьтесь к контролю давления по манометру (если используется станция) или визуальному наблюдению за стеклом смотрового глазка (при его наличии в системе).

Последовательность запуска и контроля заправки

Подключите заправочный шланг сервисного оборудования к низконапорному порту автомобиля (обычно синего цвета, расположен на магистрали между компрессором и испарителем). Убедитесь, что клапаны на манометрической станции закрыты перед началом работ.

Запустите двигатель автомобиля, включите кондиционер на максимальный режим охлаждения с минимальной скоростью вентилятора. Дождитесь стабилизации работы компрессора и снижения давления в системе до рабочих значений (низкое давление: 1.5–2.5 Бар, высокое: 12–15 Бар при температуре +20°C).

Этапы заправки и проверки

Вакуумирование (обязательный этап):
- Подключите сервисную станцию к вакуумному насосу, откройте краны манометров.
- Откачивайте воздух и влагу 15–30 минут до достижения остаточного давления -1 Бар.
- Закройте краны, выключите насос, оставьте систему на 10 минут для проверки герметичности (стрелки манометров не должны двигаться).

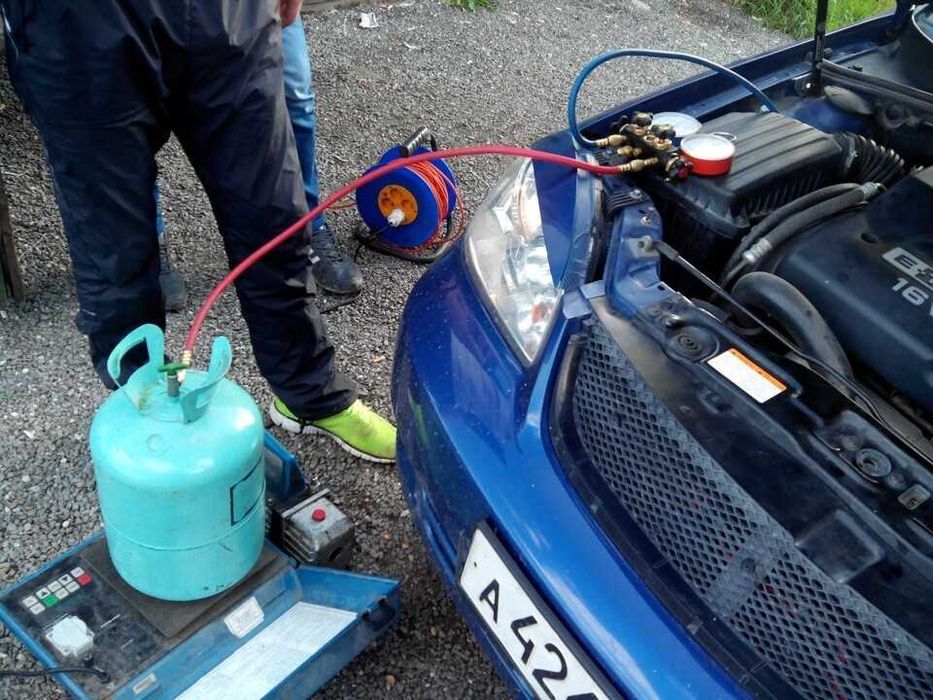

Заправка хладагентом:
- Подсоедините баллон с фреоном R134a (или тип, указанный под капотом) к центральному шлангу станции.
- Переверните баллон вверх дном для заливки жидкого хладагента, откройте вентиль низкого давления.
- Контролируйте количество фреона по весам или прозрачному глазку на баллоне (норма: 400–800 г, см. табличку авто).

Параметр	Нормальное значение	Метод проверки
Температура воздуха из дефлекторов	+6...+10°C	Термометр в центральный воздуховод
Давление низкой стороны	1.5–2.5 Бар	Манометр (синяя зона)
Давление высокой стороны	12–18 Бар	Манометр (красная зона)

После заправки закройте вентили станции, отсоедините шланги. Проверьте герметичность соединений мыльным раствором. Утилизируйте остатки фреона через рекуператор. Важно: превышение давления может повредить компрессор!

Интерпретация показаний манометра во время работы

При подключении станции к сервисным портам кондиционера манометры отображают давление в системе в реальном времени. Низкое давление (LOW или L) измеряется на всасывающей магистрали (больший порт), высокое давление (HIGH или H) – на нагнетательной (меньший порт). Запустите двигатель, включите кондиционер на максимальный холод и минимальную скорость вентилятора, затем наблюдайте за показаниями.

Рабочие значения зависят от температуры окружающего воздуха. При +20°C ориентируйтесь на примерные нормы: низкое давление 25-35 PSI (1.7-2.4 Бара), высокое – 150-250 PSI (10-17 Бар). При +35°C высокое давление может достигать 300 PSI (20 Бар). Важна разница между контурами: высокое давление должно существенно превышать низкое.

Анализ отклонений

Низкое давление на обоих манометрах:

Основная причина – недостаток хладагента. Требуется дозаправка после поиска утечек.
Дополнительные признаки: слабое охлаждение, частое отключение компрессора.

Слишком высокое давление на обоих манометрах:

Перезаправка системы (избыток фреона).
Загрязнение радиатора кондиционера или неисправность вентилятора.
Попадание воздуха или влаги в контур.

Низкое давление на всасывании, высокое – на нагнетании:

Засорение в магистрали или расширительном клапане/дросселе.
Неисправность компрессора (не создает достаточного перепада).

Быстрые скачки давления (стрелка манометра дергается):

Избыток влаги в системе – требует вакуумирования и замены ресивера-осушителя.
Неправильная работа компрессора или завоздушивание.

Показания LOW	Показания HIGH	Вероятная проблема
Ниже нормы	Ниже нормы	Утечка хладагента
Норма/Повышено	Сильно повышено	Забит конденсатор, неисправен вентилятор
Слишком низко	Повышено	Закупорка в трубках, неисправность ТРВ

Важно: Показания считываются только на работающем компрессоре (слышен щелчок включения, муфта вращается). Отсутствие перепада давлений при работающем двигателе указывает на невключение компрессора – проверяйте электропроводку, давление в системе, предохранители. Все измерения проводятся с соблюдением техники безопасности.

Проверка температуры воздуха на выходе

После заправки системы хладагентом критически важно проверить эффективность работы кондиционера. Основной метод диагностики – измерение температуры воздуха из центральных дефлекторов при максимальном режиме охлаждения и работающем двигателе (1500-2000 об/мин). Для корректных результатов предварительно прогрейте салон до +30°C и выше, закройте окна/люк.

Используйте цифровой термометр с выносным датчиком, поместив щуп в поток воздуха центрального дефлектора. Включите рециркуляцию салона, установите минимальную температуру и максимальную скорость вентилятора. Замеры проводятся через 5-10 минут стабильной работы компрессора.

Оценка результатов замера

Нормальные показатели:

Оптимальный диапазон: +4°C до +10°C при наружной температуре +25°C и выше
Допустимое отклонение: до +15°C при высокой влажности воздуха

Тревожные признаки:

Температура выше +15°C – недостаток хладагента или неисправность
Скачкообразное изменение показаний – возможные проблемы с компрессором
Отсутствие холодного потока – утечка фреона или поломка узлов

Наружная температура	Норма на выходе	Действия при отклонении
+25°C ... +30°C	+6°C ... +10°C	Проверка давления в системе
+30°C ... +35°C	+8°C ... +12°C	Диагностика вентилятора конденсатора
Выше +35°C	+10°C ... +15°C	Чистка радиаторов, замена фильтра салона

Важно: Разница между температурой на входе (в салоне) и выходе (из дефлектора) должна составлять не менее 15°C. Если после заправки показатель не соответствует норме – требуется профессиональная диагностика на СТО для выявления утечек или механических неисправностей.

Критерии для профессиональной диагностики утечки

Перед заправкой кондиционера обязательна профессиональная диагностика утечки хладагента. Без устранения причины утечки заправка теряет смысл – фреон быстро испарится через дефекты, а повторные процедуры увеличат расходы и риск поломки компрессора из-за недостаточной смазки.

Профессиональная диагностика выходит за рамки поверхностного осмотра и включает комплекс методов, направленных на точное определение локализации и масштаба проблемы. Специалисты используют специализированное оборудование, обеспечивающее высокую точность даже для микроповреждений.

Ключевые методы выявления утечек

Электронный течеискатель – прибор, анализирующий воздух на наличие молекул хладагента. Чувствительность до 5 грамм в год позволяет обнаруживать даже минимальные утечки в скрытых узлах.
Ультрафиолетовый краситель – инжектируется в систему вместе с хладагентом. После непродолжительной работы кондиционера места утечек ярко светятся под УФ-лампой, визуализируя проблемные зоны.
Вакуум-тест – система откачивается вакуумным насосом на 30+ минут. Стабильность разрежения (отсутствие роста давления) подтверждает герметичность. Падение более 100 мбар за 5 минут указывает на серьезную утечку.
Тест давлением азота – система заполняется инертным газом под высоким давлением (15–20 бар). Снижение давления в манометрической станции фиксирует утечку, а мыльный раствор локализует точку выхода газа.

Комбинация методов повышает точность: например, вакуум-тест выявляет факт утечки, а УФ-краситель или азотный тест определяют её источник. Обязательно проверяются уязвимые узлы – сальник компрессора, прокладки, соединения трубок и конденсор.

Условия эксплуатации	Рекомендуемый интервал
Новый автомобиль (до 3 лет)	24 месяца
Средний пробег, умеренный климат	18 месяцев
Такси/коммерческий транспорт, жаркий климат	12 месяцев
Авто старше 7 лет	12 месяцев

Варианты сервисов для квалифицированной заправки

Выбор сервиса для заправки автокондиционера напрямую влияет на качество работы, долговечность системы и вашу безопасность. Квалифицированный подход подразумевает использование профессионального оборудования, соблюдение технологий и диагностику системы перед заправкой.

Рассмотрим основные варианты сервисов, где можно получить квалифицированную услугу заправки автомобильного кондиционера:

Типы специализированных сервисов

Авторизованные дилерские центры (Автосалоны):
- Обладают самым современным оборудованием, специфичным для марок автомобилей, которые они обслуживают.
- Мастера проходят обучение у производителя.
- Используют оригинальные хладагенты и масла.
- Главный минус – обычно самая высокая стоимость услуг.
Специализированные сервисы по ремонту автокондиционеров:
- Сфокусированы исключительно на климатических системах автомобилей.
- Обладают глубокой экспертизой, самым широким спектром оборудования для диагностики, ремонта, вакуумирования и заправки.
- Способны обнаружить и устранить даже сложные утечки.
- Часто предлагают лучший баланс цены и качества для сложных случаев.
Крупные сетевые автосервисы (широкого профиля):
- Имеют в своем штате специалистов по кондиционерам и необходимое оборудование (вакуумные насосы, станции заправочные, детекторы утечек).
- Удобство расположения и часто фиксированные цены.
- Качество может варьироваться в зависимости от конкретной станции и мастера.
- Подходят для стандартной процедуры заправки при отсутствии сложных неисправностей.
Независимые автосервисы (СТО):
- Широкий диапазон по уровню оснащения и квалификации персонала.
- Важно выбирать проверенные СТО с хорошей репутацией именно в работе с кондиционерами.
- Могут предложить более конкурентные цены.
- Рекомендуется заранее уточнять наличие специализированного оборудования и опыта мастера.
Сервисы, специализирующиеся на конкретных работах (замена масла, шиномонтаж + кондиционеры):
- Некоторые сервисы, предлагающие быстрые услуги (шиномонтаж, замена масла), добавили в перечень и заправку кондиционеров.
- Удобство "все в одном месте".
- Критически важно убедиться, что они используют профессиональное заправочное оборудование (а не одноразовые баллоны) и проводят хотя бы минимальную диагностику давления/вакуумирование.
- Подходят только для простой дозаправки при уверенности в отсутствии утечек и исправности компрессора.
Франшизы по обслуживанию кондиционеров:
- Появляются сети, работающие под единым брендом и предлагающие услуги по заправке и ремонту автокондиционеров.
- Стандартизированные (в теории) процессы и оборудование.
- Удобство сети.
- Качество также зависит от конкретной точки и персонала.

При выборе сервиса обязательно уточните:

Используют ли они профессиональную автоматическую заправочную станцию, а не баллоны с самотечным шлангом.
Проводят ли предварительную диагностику на наличие утечек (ультрафиолет, электронный детектор) и проверку работоспособности компрессора.
Выполняют ли обязательное вакуумирование системы перед заправкой для удаления воздуха и влаги.
Взвешивают ли хладагент при заправке (только так гарантируется точное количество).
Предоставляют ли гарантию на работу.

Тип сервиса	Уровень оборудования	Экспертиза	Стоимость	Гарантия
Дилерский центр	Очень высокий (OEM)	Высокая (по марке)	Высокая	Да
Спец. сервис по кондиционерам	Очень высокий	Очень высокая	Средняя/Высокая	Да
Сетевой автосервис	Средний/Высокий	Зависит от мастера	Средняя	Обычно Да
Независимое СТО	Зависит от сервиса	Зависит от сервиса	Разная	Часто Да
Сервисы "быстрого обслуживания"	Часто низкий (баллоны)	Низкая/Средняя	Низкая	Редко/Ограниченная

Оптимальный выбор зависит от состояния системы кондиционирования и ваших требований. Для простой дозаправки при отсутствии проблем подойдут сетевые или проверенные независимые сервисы с хорошим оборудованием. При подозрении на утечку или неисправность – только специализированный сервис по ремонту кондиционеров или дилер.

Список источников

При подготовке материалов использовались специализированные технические ресурсы и профильные издания.

Ключевая информация была сверена с инструкциями производителей автотехники и нормативной документацией.

Официальные руководства по эксплуатации транспортных средств (разделы о климатических системах)
Техническая документация производителей хладагентов (R134a, R1234yf)
Методические пособия по обслуживанию автомобильных систем кондиционирования
Видеоинструкции сертифицированных автомехаников (размещённые на специализированных платформах)
Специализированные автомобильные форумы с обсуждением диагностики СКВ
Протоколы технического обслуживания от автопроизводителей (регламенты заправки)
Публикации в отраслевых журналах («За рулём», «Авторевю»)
Инструкции к профессиональному оборудованию для заправки кондиционеров
Нормативы ГОСТ Р по работам с хладагентами
Учебные материалы профильных технических учебных заведений
