Защита днища автомобиля - способы и материалы против ржавчины

Статья обновлена: 18.08.2025

Днище автомобиля постоянно подвергается агрессивному воздействию: удары гравия, влага, реагенты и соль разъедают металл, вызывая скрытую, но опасную коррозию.

Без надежной защиты ржавчина быстро разрушает силовые элементы кузова, сокращая срок службы машины и угрожая безопасности.

Современные методы и материалы позволяют эффективно бороться с коррозией, но требуют понимания их особенностей и правильного применения.

Подготовка днища: механическая очистка перед обработкой

Качественная обработка днища автомобиля от коррозии невозможна без тщательной механической очистки поверхности. Любые загрязнения, остатки старой антикора, масляные пятна или рыхлая ржавчина значительно снижают адгезию защитных составов и ускоряют повторное появление коррозии.

Процесс требует терпения и использования специализированных инструментов для полного удаления всех нестабильных слоев до прочного металла. Пропуск этого этапа или небрежное выполнение сводит на нет эффективность даже самых дорогих антикоррозионных материалов.

Этапы механической очистки днища

Мойка под давлением: Удаление грязи, песка и реагентов мощной струей воды. Особое внимание уделяется скрытым полостям, стыкам и технологическим отверстиям.
Удаление рыхлой ржавчины и старого покрытия:
- Ручной инструмент: Металлические щетки, скребки, наждачная бумага разной зернистости. Эффективно для труднодоступных мест и локальных повреждений.
- Механизированный инструмент: Углошлифовальная машина (болгарка) с насадками:
  - Корщетка (проволочная щетка) для удаления ржавчины.
  - Абразивные лепестковые круги для снятия толстых слоев старого антикора и преобразованной ржавчины.
  - Зачистные круги (flap discs) для финишной обработки.
- Пескоструйная или дробеструйная обработка: Наиболее эффективный метод, обеспечивающий идеально чистую, шероховатую поверхность. Требует профессионального оборудования и строгого соблюдения техники безопасности.
Обезжиривание: После механической зачистки поверхность обязательно обрабатывается обезжиривателем (специализированным автохимическим или уайт-спиритом) для удаления масел, технических жидкостей и следов пальцев.
Сушка: Днище должно быть абсолютно сухим перед нанесением антикора. Естественная сушка в теплом, проветриваемом гараже занимает несколько часов или целый день.

Критически важные моменты:

Этап	Ошибка	Последствие
Зачистка	Оставить рыхлую ржавчину или отслаивающееся покрытие	Коррозия развивается под новым слоем антикора
Обезжиривание	Пропустить или использовать некачественный обезжириватель	Плохая адгезия, отслоение защитного покрытия
Сушка	Наносить антикор на влажную поверхность	Пузыри, отслоения, низкая эффективность защиты

Только после полного цикла механической подготовки (очистка, обезжиривание, сушка) можно приступать к нанесению преобразователя ржавчины (если требуется) и основного антикоррозионного покрытия. Качество результата напрямую зависит от тщательности выполнения этих подготовительных работ.

Выбор антикоррозийного состава: мастики, антигравий, жидкий ЛКП

Основные материалы для обработки днища делятся на три ключевые категории, каждая со специфическими свойствами и назначением. Правильный выбор зависит от состояния металла, условий эксплуатации авто и требуемой степени защиты.

Мастики битумные или резино-битумные создают толстый эластичный слой, эффективно блокирующий влагу и частично поглощающий удары мелких камней. Они оптимальны для скрытых полостей и новых автомобилей, но требуют тщательной подготовки поверхности и долгого высыхания.

Критерии подбора материалов

При выборе состава учитывайте следующие ключевые факторы:

Степень износа: Для ржавых поверхностей предпочтительны преобразователи ржавчины в составе мастик или антигравия
Условия эксплуатации: В регионах с агрессивными реагентами обязательны составы с ингибиторами коррозии
Температурная стойкость: Резиновые мастики сохраняют эластичность при -40°C, битумные могут трескаться

Тип покрытия	Толщина слоя	Срок службы	Особенности нанесения
Битумная мастика	250-1000 мкм	2-3 года	Требует грунтования, наносится кистью/пульверизатором
Антигравий	150-300 мкм	5-7 лет	Распыляется безвоздушным оборудованием, быстро сохнет
Жидкий ЛКП	50-150 мкм	1-2 года	Используется как финишный слой поверх мастики

Антигравийные покрытия на полимерной основе обеспечивают максимальную стойкость к абразивному воздействию благодаря высокой твердости после отверждения. Их главное преимущество – устойчивость к сколам при контакте с щебнем, однако они менее эластичны, чем мастики.

Очистите днище от грязи, масла и рыхлой ржавчины металлической щеткой
Обезжирьте поверхность уайт-спиритом или антисиликоном
Нанесите антикоррозийный грунт на проблемные участки сварных швов
Распылите антигравий слоем 1.5-2 мм, либо нанесите мастику кистью в труднодоступные зоны
Покройте видимые участки жидким ЛКП в цвет кузова для эстетики

Комбинированный метод (мастика + антигравий + ЛКП) обеспечивает комплексную защиту: эластичная основа гасит вибрации, твердый средний слой сопротивляется механическим повреждениям, а финишное покрытие предотвращает выцветание. Для скрытых полостей используйте масляные антикоры ("текучие воски"), самостоятельно заполняющие микротрещины.

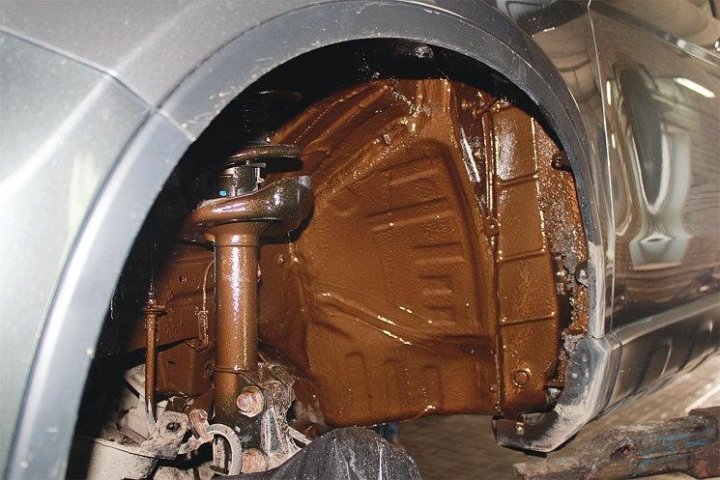

Обработка труднодоступных участков: технология нанесения в полости

Главная сложность при обработке скрытых полостей днища (пороги, усилители, лонжероны, внутренние поверхности арок) заключается в обеспечении полного покрытия металла защитным составом без пропусков. Эти зоны наиболее уязвимы для коррозии из-за скапливающейся влаги и грязи, а визуальный контроль нанесения практически невозможен.

Стандартные методы (кисть, валик) здесь неэффективны – требуется применение специализированного оборудования и точной технологии. Ключевое значение имеют подготовка поверхности и выбор составов с высокой проникающей способностью, способных вытеснять влагу и формировать эластичное покрытие.

Технология нанесения

Правильная обработка внутренних полостей включает несколько обязательных этапов:

Очистка и обезжиривание: Продувка полостей сжатым воздухом после мойки. Использование спецрастворителей для удаления остатков влаги, солей и технических жидкостей через технологические отверстия.
Активация металла: Нанесение преобразователя ржавчины (если есть следы коррозии) или антикоррозийного грунта методом распыления под давлением через удлиненную трубку-аппликатор.
Нанесение основного состава:
- Использование полостного воска (маслянистый антикор) или жидкого лана на основе ПВХ. Они обладают высокой текучестью и проникают в микропоры.
- Применение установок горячего распыления (нагрев состава до 60-70°C) или пневматических аппликаторов с гибкими насадками длиной 30-50 см.
- Медленное введение трубки на всю глубину полости с постепенным распылением при извлечении для равномерного покрытия стенок.
Контроль качества: Визуальная проверка вытекающих излишков состава через дренажные отверстия. Использование эндоскопа для оценки покрытия в глубоких полостях.

Критически важные нюансы:

Тип состава	Особенности нанесения	Рекомендации
Воски на парафиновой основе	Распыление холодным способом. Требуют тщательной продувки полостей перед нанесением.	Наносить тонкими слоями с паузами для пропитки металла. Избегать закупорки отверстий.
ПВХ-составы (жидкий лан)	Лучше наносить горячим распылением. Образуют более толстую и эластичную пленку.	Обязательный прогрев материала. Контроль толщины слоя для сохранения дренажных каналов.

Обязательно обрабатывайте технологические отверстия после нанесения – установка пластиковых заглушек предотвратит вытекание состава и попадание мусора. Для усиления защиты в особо критичных зонах (стыки, швы) дополнительно используйте ингибиторы коррозии в виде аэрозолей с трубкой-распылителем.

Нанесение основного защитного слоя: правила работы с кистью или распылителем

Перед нанесением состава тщательно перемешайте антикоррозийный материал согласно инструкции производителя. Контролируйте вязкость: при использовании распылителя может потребоваться разбавитель, но не превышайте рекомендованные пропорции. Работайте при температуре поверхности от +10°C до +30°C и влажности не выше 80%.

Обеспечьте равномерное покрытие без пропусков, уделяя особое внимание сварным швам, стыкам и технологическим отверстиям. Избегайте образования подтёков и слишком толстого слоя – это снижает адгезию и увеличивает время высыхания.

Техника нанесения кистью

Используйте плоскую кисть с синтетической щетиной шириной 50-100 мм
Наносите состав перекрёстными движениями: сначала вдоль детали, затем поперёк
Втирайте материал в щели и полости с усилием для заполнения микропор
Контролируйте толщину слоя – после высыхания он должен оставаться эластичным

Технология распыления

Залейте состав в бачок пистолета и отрегулируйте факел распыла на вертикальную поверхность
Держите распылитель перпендикулярно поверхности на расстоянии 20-30 см
Ведите сопло с постоянной скоростью, перекрывая предыдущий проход на 30-40%
Наносите 2-3 тонких слоя с межслойной сушкой согласно техкарте продукта

Параметр	Кисть	Распылитель
Расход материала	Выше на 15-20%	Экономичнее
Обработка скрытых полостей	Эффективнее	Требует спецнасадок
Качество покрытия	Риск разводов	Более равномерное

При любом методе нанесения используйте средства индивидуальной защиты: респиратор, очки и перчатки. После обработки не эксплуатируйте автомобиль минимум 12 часов до полной полимеризации состава. Проверяйте качество покрытия через сутки – поверхность должна быть однородной, без отслоений и пузырей.

Обработка сварных швов и технологических отверстий: защита уязвимых зон

Сварные швы и технологические отверстия – критические точки уязвимости днища к коррозии. Внутренние полости швов часто содержат микротрещины и окалину, где скапливается влага и соль, а отверстия для крепежа или дренажа становятся "воротами" для проникновения агрессивных сред внутрь силовых элементов кузова. Без специализированной обработки эти зоны ржавеют в первую очередь, причем процесс развивается скрыто.

Защита требует комбинированного подхода: механической подготовки поверхности и нанесения материалов, способных проникать в микрополости и создавать барьер. Особое внимание уделяется внутренним поверхностях полых элементов (пороги, лонжероны), доступ к которым возможен только через технологические отверстия.

Технологии и материалы для обработки

Этапы подготовки:

Механическая очистка: Щеткой по металлу или мини-шлифмашинкой удаляются рыхлая ржавчина, грязь и старые покрытия вокруг швов и отверстий.
Обезжиривание: Специальными составами (уайт-спирит, антисиликон) для удаления масляных пятен и улучшения адгезии.
Грунтование: Нанесение кислотного (травящего) или эпоксидного грунта на очищенный металл для пассивации поверхности и защиты от подпленочной коррозии.

Ключевые материалы для защиты:

Мастики битумные/резинобитумные: Наносятся кистью толстым слоем на швы и прилегающие области. Плюс: хорошая гидроизоляция. Минус: хрупкость на морозе.
Жидкие уплотнители (типа "Жидкий ЛКП"): Текучие составы на основе каучука, проникающие в микрощели швов. Используются как первый слой под мастику.
Аэрозольные антикоры с трубкой-распылителем: Для обработки внутренних полостей через отверстия. Содержат ингибиторы коррозии и воски, создающие саморастекающуюся пленку (примеры: Tectyl, Noxudol, Body 950).
ПВХ-пластизоли: Термостойкие герметики для заводской защиты швов. Наносятся профессионально при кузовном ремонте.

Зона	Рекомендуемый материал	Способ нанесения
Наружные сварные швы	Резинобитумная мастика + жидкий уплотнитель	Кисть, шпатель
Внутренние полости (пороги, лонжероны)	Аэрозольный антикор с воском	Через технологические отверстия трубкой
Отверстия под крепеж	Эпоксидный герметик	Шприц, кисть
Стыки элементов кузова	ПВХ-пластизоль (при ремонте)	Пневмопистолет

Обязательные правила: Обрабатываемые поверхности должны быть сухими и теплыми (+10°C и выше). Нанесение проводится в 2-3 тонких слоя с межслойной сушкой согласно инструкции к материалу. Технологические отверстия после заливки антикора не закрываются – они служат для вентиляции и контроля.

Контроль качества покрытия: проверка равномерности и толщины слоя

Визуальный осмотр поверхности проводится при ярком освещении для выявления дефектов: пропусков, наплывов, шагрени или неравномерного глянца. Особое внимание уделяется скрытым полостям, сварным швам и кромкам элементов, где чаще возникают огрехи нанесения.

Толщиномером (магнитным или вихретоковым) замеряют слой в 10-15 точках на каждом сегменте днища: пороги, рама, арки, стыки. Минимально допустимое значение зависит от типа состава, но для антикоров стартует от 200 мкм. Данные фиксируются в протоколе для сравнения с нормами производителя материала.

Критерии оценки

Равномерность: отсутствие непрокрасов, видимых переходов и потеков
Адгезия: проверка методом решетчатого надреза (по ГОСТ 15140)
Толщина: соответствие техдокументации с учетом погрешности прибора (±5%)

Дефект	Причина	Метод устранения
Локальные пропуски	Неправильная подготовка или загрязнения	Зачистка и точечное нанесение
Наплывы (>0.5 мм)	Избыток материала на сопле	Шлифовка до однородности
Толщина <180 мкм	Низкое давление распыления	Повторное нанесение слоя

Контрольные замеры влажности основания гигрометром обязательны при нанесении эпоксидных грунтов (макс. 5%). Для битумных мастик критичен температурный режим сушки: отклонение от нормы вызывает "морщинистость" поверхности.

Список источников

Информация для статьи основана на технической документации производителей антикоррозионных материалов, рекомендациях автомобильных брендов и практическом опыте специалистов.

Ключевые данные получены из профильных изданий, отраслевых стандартов и результатов независимых испытаний защитных составов.

Технические бюллетени Dinitrol - спецификации и методы нанесения антикоров
Руководства по ремонту Liqui Moly - инструкции по подготовке поверхностей
Исследования НИИ Автопрома - сравнительный анализ эффективности битумных и резиновых покрытий
ГОСТ 9.104-2020 - стандарты защиты металлов от коррозии
Методические рекомендации Tectyl - технология обработки скрытых полостей
Экспертные публикации журнала "За рулём" - тесты средств в зимних условиях
Протоколы испытаний Noxudol - устойчивость составов к реагентам
Мастер-классы автосервисов премиум-сегмента - техники механической очистки

Тип защиты	Периодичность обновления	Критерии необходимости
Мастика/битумная	2-3 года	Потеря эластичности, отслоения >5% площади
Жидкий антикор (полости)	1-2 года	Снижение интенсивности выпотевания состава
Эпоксидный грунт	По мере повреждений	Обнажение металла >1 см²
