Защита картера двигателя ВАЗ 2114 - актуальные решения 2023

Статья обновлена: 18.08.2025

Картер двигателя ВАЗ 2114 остается крайне уязвимым элементом конструкции. Расположенный в нижней части моторного отсека, он первым принимает на себя удары камней, бордюров и неровностей дорожного покрытия.

Пробой картера грозит не только дорогостоящим ремонтом силового агрегата, но и внезапной потерей масла во время движения – это создает прямую угрозу безопасности. Современные условия эксплуатации требуют надежной защиты уязвимого узла.

В 2023 году автовладельцам доступны проверенные и инновационные решения. Эта статья детально разберет самые эффективные способы защиты картера двигателя ВАЗ 2114 с анализом их надежности, стоимости и особенностей установки.

Как определить повреждения картера при осмотре авто

Начните с визуального осмотра днища автомобиля, используя подъемник или смотровую яму. Ищите явные вмятины, трещины или пробоины на поверхности картера двигателя. Особое внимание уделите нижней части картера, наиболее уязвимой к ударам о дорожные препятствия.

Проверьте наличие масляных подтёков в районе двигателя. Свежие или застарелые потёки масла, исходящие из нижней зоны силового агрегата, часто указывают на нарушение герметичности картера из-за деформации или трещины.

Ключевые признаки повреждения

Обратите внимание на следующие детали:

• Деформации защиты (если установлена): Вмятины или следы ударов на металлическом/композитном щите свидетельствуют о сильном механическом воздействии на картер.
• Нехарактерные шумы: Глухие стуки или скрежет при работе двигателя, усиливающиеся на неровной дороге, могут возникать из-за контакта деформированного картера с подвижными элементами.
• Следы контакта: Задиры или царапины на шкивах, маховике или элементах подвески, вызванные смещением картера после удара.

Обязательно оцените состояние моторного масла:

Признак	Возможная причина
Быстрое падение уровня масла	Трещина или пробоина в картере
Металлическая стружка в масле	Разрушение внутренних компонентов двигателя из-за деформации картера
Эмульсия (белая пена) на щупе	Попадание антифриза через трещину в рубашку охлаждения

При подозрении на скрытые дефекты проведите тщательную очистку поверхности картера растворителем. После мойки запустите двигатель и проследите за появлением масляных пятен – это поможет локализовать микротрещины. Для окончательного подтверждения используйте специальные течеискатели или ультрафиолетовый краситель, добавленный в моторное масло.

Стальные защиты картера: преимущества и недостатки

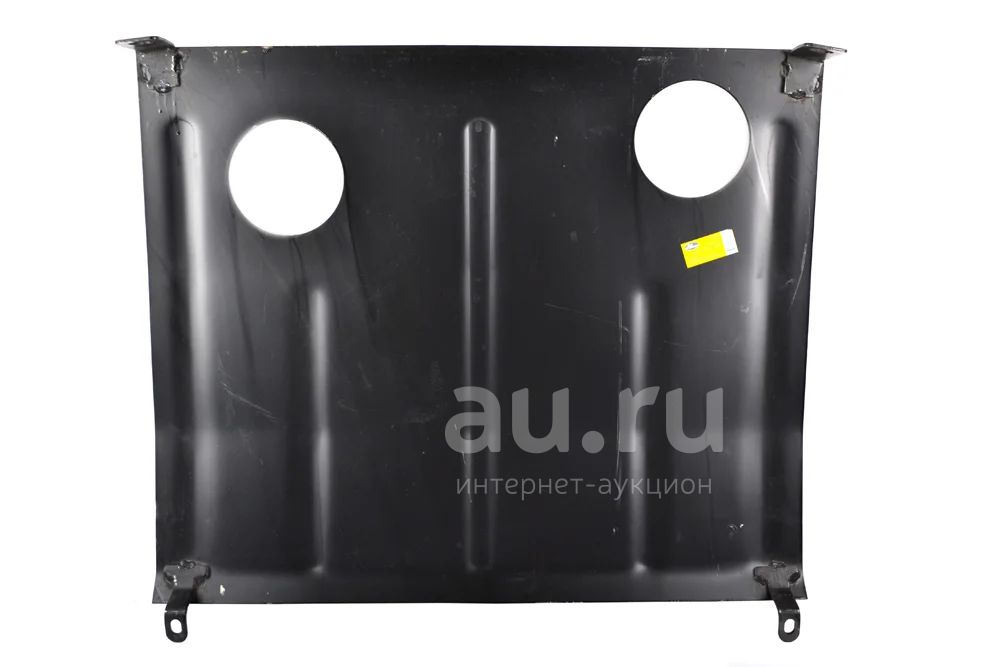

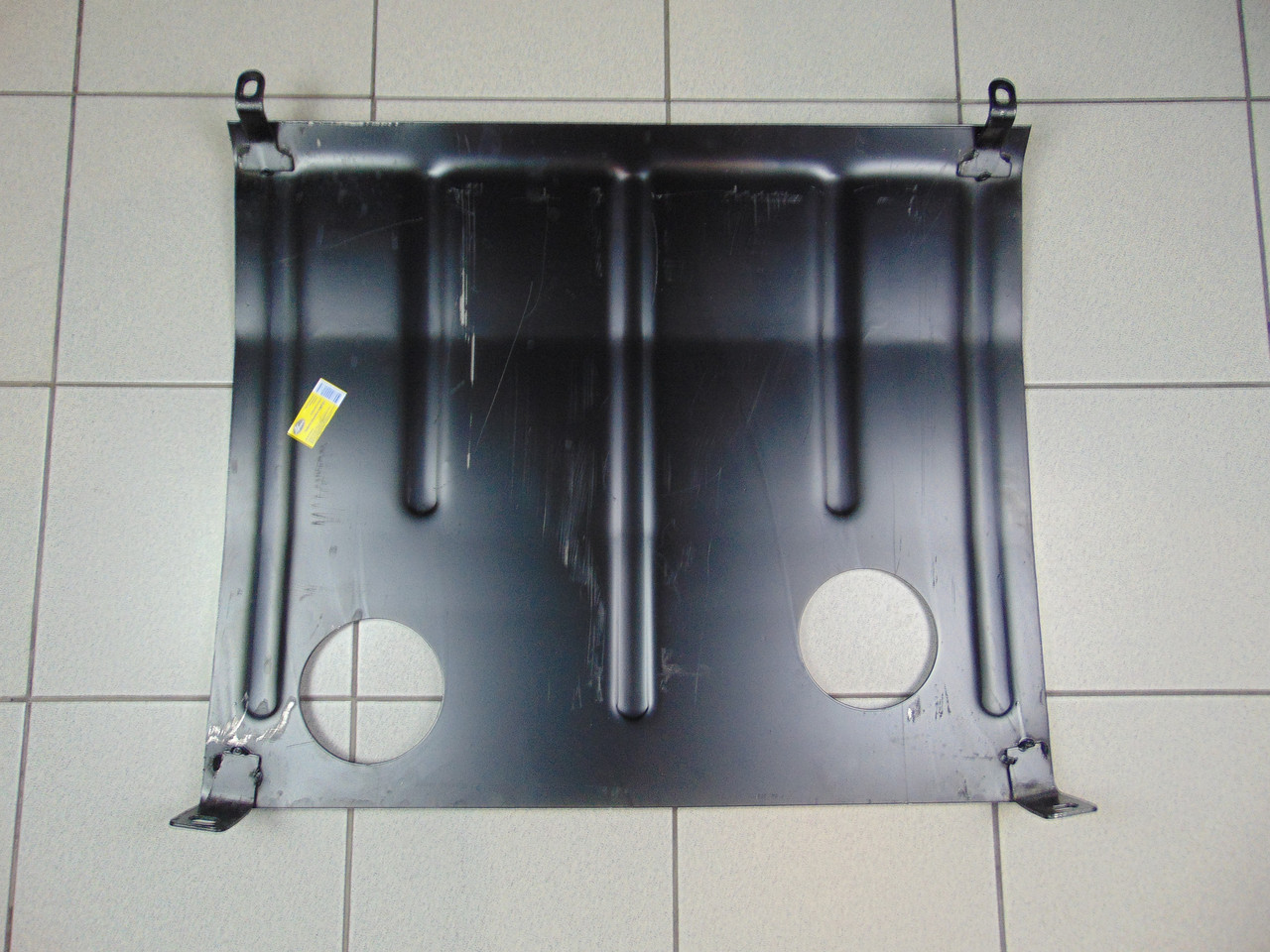

Стальные защиты картера для ВАЗ 2114 представляют собой жесткие металлические конструкции, устанавливаемые под двигателем для предотвращения пробоя поддона при наезде на препятствия. Они изготавливаются из листовой стали толщиной 2-3 мм, часто с антикоррозийным покрытием, и крепятся к лонжеронам кузова или раме.

Данный тип защиты считается классическим решением благодаря балансу цены и эффективности. Его выбирают водители, регулярно эксплуатирующие автомобиль на разбитых дорогах, грунтовых покрытиях или в условиях бездорожья, где высок риск контакта двигателя с неровностями рельефа.

Ключевые характеристики

Преимущества:

• Исключительная прочность – выдерживают сильные удары о камни, бордюры или глубокие выбоины без деформации
• Ремонтопригодность – при повреждении пластину можно выровнять, заварить или восстановить
• Долговечность – качественные оцинкованные модели служат 5-7 лет без коррозии
• Защита от воровства – затрудняют доступ к масляному фильтру и сливной пробке

Недостатки:

• Увеличение массы (+8-12 кг) – дополнительная нагрузка на переднюю подвеску
• Риск коррозии – дешевые модели без обработки ржавеют за 1-2 сезона
• Вибрации и шум – при неплотной установке вызывают дребезжание на кочках
• Сложность обслуживания – для замены масла требуется демонтаж защиты

Критерий	Показатель
Толщина стали	2-3 мм
Срок службы	5-7 лет (при антикоррозийном покрытии)
Вес конструкции	8-12 кг
Стоимость (2023)	2 500 – 4 500 рублей

Важно: При установке убедитесь в наличии технологических отверстий для вентиляции двигателя и слива технических жидкостей. Регулярно проверяйте состояние крепежных элементов – ослабление болтов ведет к деформации защиты при ударе.

Алюминиевые защитные пластины: особенности монтажа

Монтаж алюминиевой защиты картера ВАЗ 2114 требует тщательной подготовки поверхности и точного позиционирования пластины. Обязательно очистите штатные места крепления от грязи и коррозии, используя металлическую щётку и обезжириватель. Проверьте совместимость крепёжных отверстий пластины с заводскими точками на лонжеронах – при несовпадении категорически запрещается самостоятельное сверление без консультации со специалистом.

Используйте только оригинальные крепёжные комплекты из набора, включающие усиленные болты и распорные втулки. Применение непредусмотренных производителем метизов снижает надёжность конструкции и создаёт риск отрыва защиты при ударе. Контролируйте зазор между пластиной и поддоном картера – минимальное расстояние 15-20 мм необходимо для гашения деформации при наезде на препятствие.

Ключевые этапы установки

1. Демонтаж брызговиков двигателя
   Снимите пластиковые щитки для доступа к лонжеронам, сохраните крепёж для обратной сборки.
2. Фиксация кронштейнов
   Приложите монтажные планки к лонжеронам, временно зафиксируйте болтами без затяжки.
3. Позиционирование пластины
   Установите защиту на кронштейны, совместите все отверстия, убедитесь в отсутствии контакта с патрубками.
4. Финишная затяжка
   Равномерно затяните болты динамометрическим ключом с усилием 45-55 Н·м в последовательности:
   • Центральные точки крепления
   • Передние болты
   • Задние болты

Параметр	Требование	Последствия нарушения
Зазор поддон-защита	≥15 мм	Деформация поддона при ударе
Момент затяжки	50 Н·м ±5	Срыв резьбы или отрыв защиты
Регулярная проверка	Каждые 5 000 км	Неконтролируемое ослабление крепежа

Обязательно проверяйте отсутствие вибраций при первом запуске двигателя после установки – посторонние звуки указывают на контакт защиты с подвижными элементами. Категорически запрещается монтаж деформированных пластин даже после рихтовки – микротрещины в алюминии снижают прочность конструкции на 60-70%. Для моделей с кондиционером убедитесь, что защита не перекрывает доступ к дренажным трубкам системы.

Композитные материалы для защиты картера 2023

В 2023 году композитные материалы стали одним из ключевых решений для защиты картера двигателя ВАЗ 2114, предлагая уникальное сочетание прочности и малого веса. Основу этих материалов составляют полимерные смолы (чаще всего армированный полиуретан или полипропилен), усиленные стекловолокном или углеродными нитями, что обеспечивает высокую стойкость к ударным нагрузкам и коррозии. Современные технологии производства позволяют точно формовать изделия под сложный рельеф днища автомобиля.

Главным преимуществом композитов перед традиционными стальными защитами является их невосприимчивость к деформации при умеренных ударах – после механического воздействия панель часто восстанавливает первоначальную форму. Дополнительный плюс – отсутствие шумовых эффектов (дребезжания) на бездорожье благодаря демпфирующим свойствам материала и точному крепежу через резиновые подушки. Экономия топлива за счет снижения массы также остается значимым фактором.

Критерии выбора и эксплуатации

При подборе композитной защиты учитывайте следующие аспекты:

• Толщина панели: оптимальный диапазон – 8-12 мм для баланса прочности и веса.
• Тип армирования: стекловолокно дешевле, карбоновые добавки повышают жесткость на 15-20%.
• Система крепления: обязательны стальные закладные гайки в теле пластины, исключающие "вырывание" болтов.

Эксплуатация требует соблюдения двух правил: регулярная мойка внутренней поверхности от грязи для контроля целостности и замена после сильных ударов (визуальные трещины снижают прочность). Для экстремального бездорожья актуальны гибридные решения – композит с алюминиевыми усилителями в зонах повышенного риска.

Материал	Вес (кг)	Макс. нагрузка (кгс)	Ценовой сегмент
Полиуретан + стекловолокно	3.5-4.2	300-400	Бюджет
Полипропилен + карбон	2.8-3.5	450-600	Премиум

Современные модели интегрируют технологичные особенности: съемные люки для быстрого доступа к сливной пробке, каналы отвода тепла от выхлопной системы, антигравийное покрытие внешнего слоя. При корректном монтаже ресурс композитной защиты достигает 5-7 лет даже в агрессивной среде.

Сравнение толщины металла для стальных протекторов

Толщина стали – ключевой параметр, напрямую влияющий на прочность и защитные свойства картера двигателя ВАЗ 2114. Стальные протекторы представлены на рынке в диапазоне от 1.5 до 4 мм, и выбор оптимальной толщины требует понимания компромиссов.

Более тонкий металл легче и дешевле, но обеспечивает лишь базовую защиту от легких ударов. Утолщенная сталь гарантирует высочайшую стойкость к серьезным повреждениям, однако увеличивает вес конструкции и нагрузку на точки крепления.

Сравнительная таблица толщин стальных протекторов

Толщина стали, мм	Вес защиты (прим.)	Уровень защиты	Ценовой диапазон	Рекомендации
1.5 - 2.0	~8-10 кг	Базовый	Низкий	От легких камней, гравия. Риск деформации при ударе.
2.5 - 3.0	~12-16 кг	Оптимальный	Средний	Надежная защита от большинства препятствий (бордюры, камни). Лучшее соотношение прочности/веса.
3.5 - 4.0	~18-25 кг	Максимальный	Высокий	Экстремальная прочность. Риск повышенной нагрузки на крепления кузова. Для тяжелого бездорожья.

Критически важный момент: Качество стали и конструкция (наличие ребер жесткости, форма) не менее важны, чем сама толщина. Плохо сконструированный 3-мм протектор может проиграть хорошо спроектированному 2.5-мм.

Для повседневной эксплуатации и легкого бездорожья ВАЗ 2114 наиболее сбалансированным и рекомендуемым выбором в 2023 году является стальная защита толщиной 2.5-3.0 мм с обязательными ребрами жесткости. Она обеспечивает адекватную прочность без чрезмерного утяжеления и риска для креплений кузова.

Силовые наборы для усиления защиты двигателя

Силовые наборы представляют собой комплексное решение для усиления слабых зон штатной защиты картера. Они монтируются на заводскую или универсальную металлическую пластину, распределяя ударную нагрузку при наезде на препятствие. Комплекты изготавливаются из легированной стали толщиной 4-6 мм или алюминиевых сплавов, что обеспечивает повышенную жёсткость конструкции без критичного увеличения массы.

Ключевым преимуществом является модульность: элементы устанавливаются точечно на наиболее уязвимые участки – места креплений, зоны вокруг сливной пробки и датчика уровня масла. Некоторые наборы включают дополнительные поперечные ребра жёсткости, которые предотвращают деформацию основной пластины при боковых ударах. Важно учитывать совместимость с конкретной моделью защиты и системой вентиляции двигателя.

Особенности конструкции и монтажа

• Типовые компоненты: усиленные кронштейны крепления к лонжеронам, стальные накладки на зону масляного фильтра, П-образные профили вдоль продольных осей.
• Способы интеграции: сварка (для стационарного усиления) или болтовое соединение (для съёмных вариантов).
• Адаптация к рельефу: элементы проектируются с учётом конструктивных особенностей ВАЗ 2114 – расстояния до рулевой рейки, переднего подрамника и элементов выхлопной системы.

Материал	Толщина (мм)	Ресурс	Вес (кг)
Сталь 09Г2С	4-5	8-10 лет	1.2-1.8
Алюминий АД35	5-6	6-8 лет	0.7-1.1

Критические нюансы эксплуатации: При установке силовых наборов обязательна проверка зазора между элементами усиления и шкивом коленвала (минимум 15 мм). Не рекомендуется комбинировать стальные усилители с алюминиевой основной пластиной из-за риска электрохимической коррозии. Раз в 5 000 км требуется контроль состояния крепёжных соединений.

Полная и частичная защита картера: чем отличаются

Защита картера двигателя – важный элемент, предохраняющий поддон от повреждений при наезде на препятствия. В зависимости от конструкции, она может закрывать картер полностью или частично. Выбор между полной и частичной защитой влияет на безопасность двигателя, а также на другие параметры эксплуатации автомобиля.

Основные отличия между двумя типами защиты заключаются в площади покрытия, материале, весе, способе крепления и влиянии на охлаждение двигателя. Рассмотрим эти аспекты подробнее.

Сравнительная характеристика

Критерий	Полная защита	Частичная защита
Площадь покрытия	Закрывает картер, КПП, элементы подвески и рулевого управления	Закрывает только поддон картера двигателя
Материал	Сталь (2-3 мм), реже – композиты	Сталь (1.5-2 мм), алюминий или пластик
Вес	7-15 кг (тяжелее)	3-7 кг (легче)
Крепление	К лонжеронам через усиленные кронштейны	К передней балке или подрамнику
Влияние на охлаждение	Может требовать вентиляционных отверстий или съёмных лючков	Практически не препятствует воздушному потоку
Обслуживание	Часто требует демонтажа для замены масла	Имеет технологические люки или не мешает обслуживанию

Ключевое преимущество полной защиты – максимальная безопасность при езде по бездорожью. Недостатки: увеличенный вес, сложность установки, риск перегрева летом. Частичная защита дешевле и проще в монтаже, но уязвима при боковых ударах или наезде на высокие препятствия.

Вентиляция картера после установки защитного щита

Установка защиты картера двигателя ВАЗ 2114 создаёт дополнительные условия под капотом. Щит изменяет естественный теплообмен и воздушные потоки в поддонной зоне, что напрямую влияет на работу системы вентиляции картера (СКВ). Повышенные температуры и ограниченный доступ охлаждающего воздуха требуют особого контроля за состоянием СКВ.

Нарушение вентиляции из-за перегрева или загрязнения ведёт к опасному росту давления картерных газов. Это провоцирует выдавливание масла через сальники, ускоренное окисление смазки, попадание паров масла во впуск и снижение эффективности двигателя. Регулярная диагностика системы становится критически важной.

Ключевые аспекты контроля и обслуживания СКВ

После монтажа защиты обязателен усиленный мониторинг компонентов вентиляции:

• Клапан PCV (сапун): Проверяйте его подвижность и чистоту каждые 10-15 тыс. км. Заклинивание в закрытом положении вызывает рост давления, в открытом – подсос нефильтрованного воздуха.
• Маслоотделитель: Контролируйте состояние и пропускную способность. Перегрев под щитом ускоряет закоксовывание масляными отложениями.
• Шланги и патрубки: Осматривайте на предмет размягчения, трещин, загибов или закупорки конденсатом и шламом. Убедитесь в герметичности всех соединений.

Рекомендуемые профилактические меры:

1. Увеличение интервала замены масла на 20-30% из-за более жёстких температурных условий.
2. Периодическая продувка шлангов СКВ сжатым воздухом для удаления отложений.
3. Использование высококачественных моторных масел с хорошей термоокислительной стабильностью.
4. Визуальный осмотр зоны поддона и сальников на предмет подтёков масла после первых 500-1000 км пробега с новой защитой.

Симптом проблемы	Возможная причина	Действие
Масло на защитном щите/поддоне	Утечка через прокладки/сальники из-за избыточного давления	Проверить клапан PCV, маслоотделитель, герметичность шлангов
Запотевание стёкол, запах гари в салоне	Попадание картерных газов в салон через негерметичности	Диагностика целостности шлангов СКВ и их соединений
Неустойчивые холостые обороты	Подсос неучтённого воздуха через заклинивший PCV	Замена или очистка клапана вентиляции

Организация технологических отверстий в защите картера ВАЗ 2114

Технологические отверстия в защите картера критически важны для обслуживания двигателя и смежных систем. Их отсутствие или некорректное расположение потребует полного демонтажа пластины для замены масла, регулировки сцепления, доступа к сливным пробкам или элементам подвески, что сводит на нет преимущества установки защиты.

При проектировании или выборе готовой защиты необходимо обеспечить совпадение отверстий с ключевыми точками: центральной зоной масляного поддона, местом крепления тяги коробки передач, рычагом КПП и штатными точками крепления двигателя. Отверстия под болты крепления самой защиты должны позволять беспрепятственный доступ к заводным резьбовым втулкам кузова.

Ключевые требования к отверстиям

Обязательные зоны для организации технологических окон:

• Доступ к масляному фильтру и сливной пробке – отверстие диаметром не менее 80 мм с центром строго под пробкой поддона для чистого слива отработанного масла без загрязнения защиты.
• Окно для регулировки сцепления – прямоугольный вырез размером 100×50 мм напротив контрольного лючка картера сцепления на КПП.
• Зона крепления коробки передач – отверстия под болты крепления КПП к двигателю (диаметром 12–14 мм) и доступ к верхнему левому болту стартера.

Дополнительные рекомендации:

1. Отверстия под монтажные болты защиты должны быть на 2–3 мм шире диаметра крепежа для компенсации температурной деформации.
2. Края всех вырезов обязательно усиливаются отбортовкой высотой 8–10 мм для сохранения жесткости конструкции.
3. Для защиты от грязи технологические окна закрываются съемными заглушками из резины или неопрена на винтах.

Элемент доступа	Минимальный размер	Материал заглушки
Маслосливная пробка	Ø 80 мм	Резина (термостойкая)
Регулировка сцепления	100×50 мм	Пластик/неопрен
Крепление КПП	Ø 14 мм (4 шт.)	Металлические шайбы

Отсутствие технологических отверстий или их несоосность с узлами автомобиля приводят к деформации защиты при контакте с компонентами силового агрегата, ускоренной коррозии из-за скопления грязи в «карманах», а также риску повреждения двигателя при вынужденном демонтаже защиты для ремонта.

Крепёжные комплекты – требуемые болты и кронштейны

Стандартный комплект для монтажа защиты картера ВАЗ 2114 включает набор силовых болтов увеличенной длины, заменяющих штатные элементы крепления поддона. Они компенсируют толщину пластины и обеспечивают надежную фиксацию без деформации блока цилиндров. Обязательно присутствуют усиленные шайбы-гроверы, предотвращающие самопроизвольное откручивание от вибраций.

Кронштейны (обычно 2–4 шт.) изготавливаются из гнутого стального профиля и служат точками дополнительной опоры на лонжероны или элементы подрамника. Их конфигурация зависит от модели защиты (стальная, алюминиевая, композитная) и должна строго соответствовать заводским отверстиям кузова. Резьбовые втулки или проставки для корректного угла установки часто входят в набор.

Ключевые элементы комплекта

• Болты М8×1.25 мм длиной 35–50 мм (4–6 шт.) – для основных точек крепления к блоку двигателя
• Усиленные кронштейны (L- или П-образные) с отверстиями под болты М8/М10
• Стопорные шайбы DIN 127 или гроверы (8–10 шт.)
• Проставки из металла/резины для выравнивания плоскости защиты
• Фланцевые гайки М8 (4–6 шт.) для фиксации кронштейнов к кузову

Важно: Использование штатных коротких болтов вместо специализированных ведет к срыву резьбы в блоке! Кронштейны без антикоррозийного покрытия (цинк, порошковая краска) быстро ржавеют. Проверяйте комплектность перед установкой.

Предотвращение вибраций: мягкое крепление защиты

Жесткая фиксация защиты к кузову или подрамнику передает вибрации двигателя на элементы кузова, вызывая неприятный гул в салоне, особенно на холостых оборотах и при движении на низких передачах. Это существенно снижает акустический комфорт и может провоцировать появление скрипов в пластиковых элементах интерьера.

Мягкое крепление решает эту проблему за счет использования специальных демпфирующих элементов между металлической пластиной защиты и точками ее фиксации. Такие прокладки или втулки поглощают высокочастотные колебания, не снижая надежности установки. Их применение особенно критично для самодельных или стальных защит, обладающих большей массой и резонансными свойствами по сравнению со штатными решениями.

Эффективные способы реализации мягкого крепления

• Резиновые втулки-проставки: Устанавливаются между защитой и кузовом/подрамником на крепежные болты. Толщина и плотность резины подбираются индивидуально. Дешевый вариант, но требует точной подгонки по длине болта.
• Готовые демпферные комплекты: Включают усиленные резиновые втулки, металлические гильзы и болты нужной длины. Оптимальны по цене и эффективности, разработаны с учетом нагрузок конкретной модели защиты.
• Полиуретановые сайлентблокы: Обеспечивают лучшую виброизоляцию и долговечность по сравнению с резиной, устойчивы к маслам и реагентам. Требуют точного соответствия посадочным размерам.
• Двухступенчатое крепление: Используется дополнительная рамка или кронштейны с собственными демпферами, к которой уже крепится основная пластина. Максимально гасит вибрации, но сложнее в установке и дороже.

Ключевые правила установки:

1. Защита не должна контактировать напрямую с поддоном картера или другими узлами двигателя/КПП – обязателен зазор 15-25 мм.
2. Демпферы равномерно распределяют нагрузку – все точки крепления должны быть затянуты с одинаковым моментом без перекоса.
3. Регулярная проверка (раз в 10-15 тыс. км) состояния втулок и затяжки болтов обязательна – изношенные демпферы теряют эффективность.

Материал демпфера	Плюсы	Минусы
Резина	Низкая цена, доступность	Быстрее стареет, "дубеет" на морозе
Полиуретан	Долговечность, стабильность характеристик	Высокая стоимость, ограниченный выбор размеров

Модели защит с возможностью замены масла без снятия

Конструкции современных защит картера для ВАЗ 2114 часто предусматривают технологичные решения для упрощения обслуживания. Ключевым удобством является наличие специальных лючков или съемных сегментов, позволяющих получить доступ к сливной пробке поддона двигателя без демонтажа всей панели.

Этот функционал критически важен для сохранения целостности защиты при регулярном ТО, так как частый демонтаж крепежа снижает надежность фиксации и повышает риск деформации. Производители предлагают несколько вариантов реализации такой возможности.

Распространенные типы конструкций

• Защиты со штатным сервисным лючком: Имеют заводское отверстие, точно совмещенное с пробкой поддона. Закрывается съемной крышкой на болтах или защелках.
• Модели с вырезом под слив: Контур защиты формирует открытый доступ к пробке без дополнительных элементов. Требуют точной установки.
• Секционные конструкции: Состоят из основной панели и небольшого съемного фрагмента в зоне пробки. Крепятся отдельно на усиленные кронштейны.

Материал исполнения напрямую влияет на удобство использования люка: Стальные защиты требуют аккуратного обращения с резьбовыми соединениями крышки во избежание коррозии. Алюминиевые и композитные (полимерные) модели легче, но их люки могут нуждаться в периодической проверке крепежа.

Тип защиты	Особенности доступа к пробке	Рекомендации
Стальная (штампованная)	Съемная крышка на 4-6 болтах	Обрабатывайте резьбу графитовой смазкой
Алюминиевая (литая)	Фигурный вырез или секция на 2 болта	Контролируйте момент затяжки крепежа
Композитная (полимерная)	Интегрированный откидной лючок	Проверяйте целостность петель

При выборе обязательно уточняйте: совместимость люка с вашей моделью двигателя (8 или 16 клапанов), так как положение поддона отличается. Неправильно расположенный вырез сведет на нет преимущество конструкции.

Топ-5 производителей защит для ВАЗ 2114 в 2023

Выбор производителя напрямую влияет на надежность и долговечность защиты картера. Качественные изделия отличаются точной геометрией, прочностью материала и антикоррозийной обработкой.

В 2023 году лидерами рынка стали следующие компании, чья продукция оптимально сочетает функциональность и цену для ВАЗ 2114:

1. Стальной Щит – лидер по прочности (сталь 3-5 мм), усиленные ребра жесткости, полимерное покрытие против ржавчины.
2. Астро-Хан – авиационный алюминий (4-6 мм), минимальный вес + защита от деформации, терморассеивающие свойства.
3. Треугольник – баланс цены и качества (оцинкованная сталь 2.5 мм), точное крепление без доработок, система вентиляции.
4. Автосплав – композитные модели (стеклопластик + сталь), бесшумность, устойчивость к реагентам, облегченный монтаж.
5. БАРС – бюджетная линейка (2 мм сталь с порошковой покраской), технологичные люки для обслуживания, защита КПП в базовой комплектации.

Самостоятельная установка защиты: пошаговые действия

Перед началом работ обеспечьте ровную площадку, зафиксируйте автомобиль ручным тормозом и противооткатными упорами. Подготовьте защиту картера, совместимую с ВАЗ 2114, и комплект крепежа (обычно входит в набор).

Соберите инструменты: домкрат, подставки-козлы, набор ключей (13-17 мм), головки с воротком, отвертки, металлическую щетку и средство WD-40 для обработки закисших соединений.

Процесс монтажа

1. Поднимите переднюю часть авто:
   • Установите домкрат под силовые точки кузова, поднимите автомобиль
   • Поставьте надежные подставки под лонжероны для страховки
   • Снимите передние колеса (рекомендуется для лучшего доступа)
2. Подготовьте крепежные отверстия:
   • Найдите резьбовые гнезда на лонжеронах в зоне картера
   • Очистите отверстия от грязи металлической щеткой
   • Обработайте закисшие резьбы WD-40 при необходимости
3. Выполните примерку защиты:
   • Приложите пластину к моторному отсеку, совместив отверстия
   • Проверьте зазоры между защитой и картером/подвеской (минимум 3 см)
   • Убедитесь, что конструкция не мешает патрубкам и проводам
4. Закрепите защиту:
   • Вставьте болты через резиновые демпферы (идут в комплекте)
   • Равномерно затяните крепеж ключом в последовательности "крест-накрест"
   • Избегайте перекоса пластины - усилие затяжки должно быть средним
5. Проверьте результат:
   • Убедитесь в отсутствии контакта защиты с двигателем при покачивании
   • Опустите автомобиль, снимите подставки и установите колеса
   • Заведите мотор, проверьте на слух отсутствие вибраций и стуков

Важно: Первые 200-300 км после установки периодически проверяйте надежность креплений. При появлении посторонних звуков немедленно устраните причину. Резиновые демпферы должны оставаться целыми - при повреждении замените их.

Требуемые инструменты для монтажа

Подготовка необходимого инструмента существенно ускорит процесс установки и предотвратит простои. Отсутствие ключевых приспособлений может сделать монтаж невозможным или небезопасным.

Минимальный комплект включает базовые средства фиксации и измерения. Дополнительные специализированные инструменты потребуются для работы с крепежом конкретной модели защиты.

Основной набор

• Головки или накидные ключи на 13, 15, 17 мм (размер зависит от конструкции защиты)
• Трещоточный вороток с удлинителем 10-15 см
• Домкрат и страховочные подставки (опоры "козлы")
• Вороток для болтов крепления защиты (часто идет в комплекте)

Дополнительные приспособления

1. Монтировка для коррекции положения пластины
2. Медная смазка для обработки резьбовых соединений
3. Щетка по металлу для очистки точек крепления
4. Диэлектрические перчатки при работе возле проводки

Профилированные пластины для защиты рулевой рейки

Профилированные пластины представляют собой жесткие металлические конструкции, разработанные специально для защиты рулевой рейки ВАЗ 2114 от механических повреждений. Они изготавливаются методом штамповки из стали толщиной 2-3 мм, что обеспечивает высокую прочность при минимальном увеличении массы автомобиля. Конструкция повторяет геометрию штатных элементов поддона двигателя, что упрощает монтаж без необходимости серьезных доработок.

Ключевое преимущество таких пластин – фокусировка на уязвимом узле рулевого управления. При наезде на препятствие (камень, бордюр, неровность) удар приходится на усиленный стальной лист, а не на алюминиевый корпус рейки. Это предотвращает деформацию креплений, разгерметизацию системы ГУР и дорогостоящий ремонт. Современные модели 2023 года имеют ребра жесткости и технологические вырезы для доступа к сливным пробкам.

Эксплуатационные особенности

• Защита от вылетающих камней: Гасит энергию удара при попадании твердых предметов с дорожного покрытия
• Предотвращение зацепов: Сглаженный профиль минимизирует риск "зависания" на препятствиях
• Антикоррозийное покрытие: Цинкование или порошковая покраска для устойчивости к реагентам

Параметр	Преимущество
Монтаж	Установка на штатные точки крепления (без сверления)
Зазор	Оптимальный просвет 25-40 мм для сохранения геометрии удара
Совместимость	Не мешает работе штатной защиты картера

При выборе пластины учитывайте наличие дренажных отверстий для отвода грязи и воды. Регулярно проверяйте состояние крепежных болтов – вибрация может ослабить соединение. Для экстремальной эксплуатации рекомендованы модели с дополнительными ребрами жесткости в зоне крепления рулевых тяг.

Как подобрать модель защиты под изменения подвески

При модификации подвески ВАЗ 2114 стандартная защита картера часто становится несовместимой из-за изменённого клиренса, геометрии или установки новых компонентов. Необходимо учитывать три ключевых фактора: высоту установки двигателя, расположение точек крепления и зазоры с элементами ходовой части.

Тип подвески напрямую определяет конструктивные требования к защите. Например, при замене стоек на усиленные варианты или монтаже пневмоподвески меняется рабочий ход амортизаторов, что требует увеличенного свободного пространства под двигателем.

Критерии выбора защиты

Толщина и материал: Для тюнингованной подвески с увеличенными нагрузками предпочтительны стальные листы 2-3 мм или композитные панели. Алюминиевые аналоги подойдут только при сохранении штатных характеристик.

Конструктивные особенности:

• Для лифтованной подвески: Требуется усиленная модель с увеличенными технологическими окнами для доступа к сливной пробке
• При установке койловеров: Выбирайте защиту с выштамповками в зоне резьбовых штоков
• Для спортивных стоек: Обязателен зазор ≥ 20 мм от стабилизатора поперечной устойчивости

Таблица соответствия типов защиты:

Тип изменений подвески	Рекомендуемая защита	Критичные параметры
Лифт ≥ 40 мм	Стальная, кастомная	Угол наклона, крепёжные проушины
Укороченные пружины	Композитная с рёбрами жёсткости	Радиус закруглений краёв
Усиленные стабилизаторы	Алюминиевая с лючками	Зазор до тяг стабилизатора

Перед покупкой обязательно выполните замеры:

1. Расстояние от оси передних колёс до нижней точки двигателя
2. Координаты штатных крепёжных точек кузова
3. Габариты новых элементов подвески (амортизаторы, рычаги)

Важно: После установки проверьте отсутствие контакта защиты с ШРУСами, рулевыми тягами и трубками тормозной системы при полном вывороте руля и сжатии подвески. Любое соприкосновение вызовет вибрации и ускоренный износ деталей.

Антикоррозийная обработка стальных пластин

Стальные защитные пластины постоянно подвергаются агрессивному воздействию: удары камней, перепады температур, контакт с реагентами и влагой. Без качественной антикоррозийной защиты металл быстро ржавеет, теряет прочность и целостность, сводя на нет защитные функции картера.

Современные методы обработки создают барьерный слой, предотвращающий прямой контакт стали с кислородом и электролитами. Технологии отличаются долговечностью, устойчивостью к абразивному износу и способностью сохранять свойства при экстремальных нагрузках.

Эффективные методы защиты

При выборе обработки учитывайте условия эксплуатации и бюджет:

• Горячее цинкование: Погружение пластины в расплав цинка (толщина слоя 40-100 мкм). Обеспечивает катодную защиту и срок службы до 10 лет.
• Порошковая окраска: Нанесение полимерного покрытия с последующим спеканием. Устойчиво к сколам, доступно в цветах RAL.
• Антигравийные составы: Резиновые или битумные мастики (типа Liquid Rubber). Гасят удары, заполняют микротрещины, наносятся самостоятельно.

Метод	Срок службы	Устойчивость к ударам	Сложность ремонта
Горячее цинкование	8-10 лет	Высокая	Требуется полная замена
Порошковая окраска	5-7 лет	Средняя	Локальное восстановление
Антигравийные покрытия	3-4 года	Высокая	Частичное обновление

Критично очищать пластину перед обработкой: обезжиривание и пескоструйная обработка повышают адгезию покрытия. Комбинируйте методы – например, оцинковку с антигравийным слоем для усиления защиты уязвимых кромок и креплений.

Защита картера и клиренс автомобиля

Установка защиты картера неизбежно влияет на дорожный просвет автомобиля, так как она монтируется под поддоном двигателя. Даже самые тонкие модели уменьшают клиренс на 5-20 мм, что критично для эксплуатации на сложных дорогах или при наличии глубокого снежного покрова.

Снижение клиренса создает риски зацепа защиты за препятствия (лежачие полицейские, неровности, бордюры), что может привести к деформации самого щита или крепежных элементов. Особенно важно учитывать этот фактор для ВАЗ 2114, чей заводской дорожный просвет составляет 160 мм.

Минимизация влияния на дорожный просвет

При выборе защиты картера для ВАЗ 2114 в 2023 году обращайте внимание на следующие аспекты:

• Толщина и профиль: Современные композитные или алюминиевые защиты (толщиной 8-12 мм) уменьшают клиренс меньше, чем стальные (3-5 мм), за счет оптимизированной формы без выступающих элементов.
• Конструкция креплений: Ищите модели с интегрированными или утопленными точками крепежа – они не создают дополнительных "ступенек", снижающих просвет.
• Аэродинамика: Защиты с гладкой поверхностью и наклонным передним краем реже цепляются за дорожные препятствия при движении.

Сравнение влияния материалов защиты на клиренс ВАЗ 2114:

Материал	Типовая толщина	Снижение клиренса	Особенности
Сталь	2-3 мм	15-20 мм	Максимальная прочность, но высокий вес и наибольшее уменьшение просвета
Алюминий	4-6 мм	10-15 мм	Оптимальный баланс прочности и веса, умеренное влияние на клиренс
Композит (стеклопластик, карбон-кевлар)	8-12 мм	5-10 мм	Минимальное снижение дорожного просвета, легкий вес, устойчивость к коррозии

Для компенсации потери клиренса некоторые владельцы ВАЗ 2114 устанавливают проставки в амортизаторы или пружины подвески. Однако это требует профессионального подхода, чтобы не нарушить геометрию ходовой части и не ухудшить управляемость.

Расчётный просвет под защитой при посадке на днище

Ключевой параметр при выборе защиты картера ВАЗ 2114 – минимальный клиренс между ее поверхностью и дорожным покрытием в момент критического контакта (например, наезда на препятствие). Этот показатель напрямую определяет, сохранит ли пластина или стальной лист целостность поддона двигателя при ударе. Номинальный дорожный просвет автомобиля (≈ 160 мм) уменьшается установкой защиты, толщина которой варьируется от 2 мм (алюминий/композит) до 5-8 мм (сталь), сокращая запас до препятствия.

Эффективная конструкция учитывает не только толщину материала, но и форму ребер жесткости. Вертикальные выштамповки или гнутые профили создают буферную зону: при контакте с грунтом или камнем удар приходится на ребро, а не на плоскость над поддоном. Качественные модели проектируются так, чтобы при деформации этих элементов оставалось гарантированное пространство ≈15-25 мм до картера даже после сильного сдавливания защиты.

Факторы, влияющие на реальный просвет

• Тип защиты:
  • Плоские (минимальный буфер, высокий риск контакта с поддоном при ударе)
  • Профилированные/ребристые (оптимальный объем для смятия, сохраняют просвет)
  • Коробчатые (максимальная прочность и глубина буфера, но увеличенный вес)
• Материал:
  • Сталь (3-8 мм) – прочная, но тяжелая, требует мощного крепежа
  • Алюминий (4-6 мм) – легче, хуже гасит удар, склонен к растрескиванию
  • Композиты (стеклопластик, карбон-кевлар 8-12 мм) – малый вес, хорошая упругость, дороговизна
• Состояние подвески: Просевшие пружины/амортизаторы снижают клиренс на 20-40 мм.
• Нагрузка: Полная загрузка салона и багажника уменьшает просвет на 30-50 мм.

Тип защиты	Толщина (мм)	Высота ребер/буфера (мм)	Расчетный просвет* (мм)
Сталь профилированная	2.5-3	30-45	120-135
Сталь коробчатая	3-4	50-70	100-120
Алюминий ребристый	4-6	25-35	125-140
Композит плоский	8-12	10-15	145-150

* Расчетный просвет под защитой: усредненные значения для нового авто без нагрузки. Учитывает толщину защиты и высоту конструктивного буфера. Реальный клиренс при ударе зависит от силы воздействия и состояния авто.

Важно: При монтаже проверяйте отсутствие прямого контакта защиты с поддоном! Зазор между ними должен быть ≥5 мм на холодном двигателе (учитывает тепловое расширение). Крепеж обязан включать усиленные кронштейны и проставки, исключающие деформацию защиты при затяжке болтов.

Диагностика поломок защиты при ударах

После сильного удара по защите картера необходимо немедленно провести визуальный осмотр. Заглушите двигатель, установите автомобиль на ровную поверхность и зафиксируйте противооткатными упорами. Используя фонарь, тщательно исследуйте конструкцию на предмет явных деформаций, трещин или разрывов металла, особенно в местах крепления к кузову или подрамнику. Обратите особое внимание на зоны сгибов и сварных швов.

Проверьте целостность крепежных элементов: сорванные болты, деформированные кронштейны или смещенные точки фиксации свидетельствуют о критической нагрузке. Обязательно оцените зазор между защитой и двигателем/КПП – уменьшение просвета или контакт с узлами указывает на продавленную конструкцию. Не игнорируйте следы масляных подтеков на поверхности – они могут сигнализировать о повреждении картера или поддона двигателя ударной деформацией.

Порядок действий при выявлении повреждений

1. Оценка степени деформации:
   • Локальный изгиб (не задевающий крепления) – допустимый дефект.
   • Глобальная деформация с изменением геометрии – требует демонтажа.
   • Разрыв сварных соединений или трещины – обязательная замена.
2. Диагностика последствий для силового агрегата:
   • Осмотр поддона двигателя и картера КПП на вмятины/течи.
   • Проверка целостности датчиков, трубок и проводки под защитой.
   • Контроль уровня масла и рабочих параметров двигателя после запуска.

Тип повреждения	Риск для автомобиля	Рекомендуемое действие
Смятие края защиты	Минимальный (косметический)	Выравнивание молотком через деревянную прокладку
Прогиб центральной части	Контакт с узлами, вибрация	Демонтаж с последующей рихтовкой/заменой
Отрыв крепежных ушей	Потеря фиксации, падение защиты	Срочная замена с усилением кронштейнов

Важно! Даже при отсутствии видимых дефектов после значительного удара снимите защиту для проверки скрытых повреждений и очистки внутренней полости от грязи/камней. Пренебрежение диагностикой может привести к коррозионному разрушению металла или внезапному отказу креплений на ходу.

Регламент проверки крепежа щита в 2023

Регулярный контроль крепежных элементов защиты картера критичен для предотвращения потери щита во время движения. Ослабление болтов или поломка кронштейнов ведет к риску повреждения поддона двигателя и масляной системы при наезде на препятствия.

Современный регламент включает строгую периодичность проверок, обязательный инструментарий и последовательную методику диагностики. Соблюдение норм затяжки и визуального осмотра исключает неожиданные поломки и повышает безопасность эксплуатации.

Периодичность проверки: Каждые 7-10 тыс. км пробега или после экстремальных поездок (бездорожье, удары щитом). Обязательна внеплановая диагностика при появлении посторонних шумов из-под днища.

Инструменты:

• Динамический ключ с диапазоном 40-100 Н·м
• Головки на 13 мм, 15 мм (размер под крепеж конкретной модели щита)
• Смотровая яма/подъемник
• Щетка по металлу для очистки резьбы

Пошаговая процедура диагностики

1. Зафиксируйте автомобиль на ровной поверхности ручным тормозом и противооткатными упорами
2. Очистите зону креплений от грязи металлической щеткой
3. Проверьте целостность крепежных проушин на кузове и самом щите
4. Последовательно проверьте моментом затяжки каждый болт:

   Тип крепежа	Номинальный момент
   Штатные болты М8	22-25 Н·м
   Усиленные болты М10	45-50 Н·м

5. Замените болты с сорванной резьбой или деформированные шайбы
6. Проверьте отсутствие контакта щита с элементами подвески при покачивании автомобиля

Критерии замены крепежа:

• Коррозия, затрагивающая более 30% сечения болта
• Свободное проворачивание без увеличения момента затяжки
• Видимые трещины у основания резьбы
• Деформация прилегающих кронштейнов

Важно: При использовании нештатной защиты сверяйтесь с требованиями производителя к моменту затяжки. После замены крепежа проведите контрольный заезд по неровностям с последующей повторной проверкой.

Сезонная замена защиты: летние и зимние комплекты

Сезонная эксплуатация ВАЗ 2114 предъявляет разные требования к защите картера. Зимой критична устойчивость к агрессивным реагентам и деформациям при ударах о наледь/снежные накаты, тогда как летом акцент смещается на защиту от камней и жестких контактов при езде по разбитым дорогам или легкому бездорожью. Использование специализированных комплектов под конкретный сезон позволяет оптимизировать баланс между прочностью, весом и коррозионной стойкостью.

Переход на зимнюю защиту рекомендуется проводить при первых устойчивых заморозках. В этот период устанавливаются усиленные стальные или алюминиевые конструкции толщиной 2.5–4 мм, часто с дополнительным антикоррозионным покрытием (цинкование, порошковая краска) для сопротивления солевым реагентам. Летние же варианты монтируют после полного схода снега – они легче (1.5–2.5 мм) и могут выполняться из композитных материалов (полимеры, стеклопластик), эффективно гасящих вибрации и удары от мелких препятствий.

Критерии выбора сезонных комплектов

При подборе учитывайте ключевые параметры:

• Материал: Зима – сталь/алюминий, Лето – композит/тонкая сталь.
• Вес: Зимние тяжелее на 30–50% для противоударной жесткости.
• Ребра жесткости: Обязательны для зимних моделей против деформации.
• Система крепления: Усиленные кронштейны зимой, стандартные – летом.

Сравнение эксплуатационных свойств:

Характеристика	Зимний комплект	Летний комплект
Оптимальная толщина	3-4 мм	1.5-2.5 мм
Устойчивость к коррозии	Высокая (цинк/полимер)	Средняя (краска)
Защита от камней	Хорошая	Отличная (за счет гашения вибраций)
Риск налипания снега	Минимальный (обтекаемая форма)	Высокий (плоские модели)

Обязательно проверяйте совместимость выбранной защиты с элементами подвески и рулевыми тягами конкретной модификации ВАЗ 2114. При сезонной замене очищайте посадочные места на кузове от грязи и обрабатывайте их антикором, а крепеж заменяйте на новый во избежание срыва резьбы. Хранение снятого комплекта допускается только в сухом помещении после мойки и просушки.

Повышение жёсткости кузова через установку защиты

Качественная металлическая защита картера, особенно модели с рёбрами жёсткости или усиленными бортами, выполняет функцию дополнительной силовой структуры. При её монтаже на штатные точки кузова ВАЗ 2114 создаётся связь между лонжеронами, что ограничивает их микродеформации при нагрузках.

Жёсткая фиксация пластины болтами через проставки формирует своеобразную распорку в нижней части моторного отсека. Это особенно заметно при движении по пересечённой местности, когда снижается скручивающее воздействие на переднюю подвеску и элементы кузова.

Ключевые аспекты усиления конструкции

Эффект повышения жёсткости напрямую зависит от трёх факторов:

• Толщина и профиль металла – сталь от 2 мм с рёбрами жёсткости или гнутым коробчатым сечением обеспечивает максимальное сопротивление деформациям
• Точность посадки – плотное прилегание к кузовным элементам без зазоров распределяет нагрузки равномерно
• Система крепления – использование штатных усиленных точек с проставками вместо самосверлящих винтов предотвращает локальные напряжения

Важно отметить, что данное усиление не заменяет полноценный каркас безопасности, но даёт ощутимые преимущества:

1. Снижение вибраций рулевой колонки на неровностях
2. Уменьшение скрипов пластика в передней панели
3. Более предсказуемое поведение подвески в поворотах

Тип защиты	Влияние на жёсткость	Особенности монтажа
Стальная 2 мм (плоская)	Минимальное	Требует точной подгонки
Стальная 3 мм с рёбрами	Умеренное	Создаёт точечное усиление
Алюминиевая с коробчатым сечением	Максимальное	Работает как полноценная балка

При выборе модели отдавайте предпочтение изделиям с технологическими выгибами, повторяющими геометрию днища – такие конструкции эффективнее гасят ударные нагрузки и меньше подвержены резонансным колебаниям.

Шумоизоляция двигателя с помощью защитных щитов

Защитные щиты для картера двигателя ВАЗ 2114 не только предохраняют от механических повреждений, но и выполняют важную функцию шумоизоляции. При движении по неровным дорогам щит гасит вибрации и глушит характерный металлический лязг от ударов камней или мусора о поддон картера. Это особенно актуально для штатной пластиковой защиты, которая обладает демпфирующими свойствами.

Металлические аналоги (стальные или алюминиевые) требуют дополнительной шумоизоляции для комфортной эксплуатации. Без специальной обработки они могут усиливать звуковой резонанс, передавая вибрации на кузов. Для нейтрализации этого эффекта применяются композитные накладки или мастичные покрытия, наносимые на внутреннюю поверхность щита.

Практические решения для снижения шума

Эффективные методы улучшения акустического комфорта:

• Самоклеящиеся битумно-каучуковые листы – монтируются на внутреннюю сторону защиты. Толщина от 2 до 5 мм обеспечивает поглощение высокочастотных звуков двигателя и дорожного покрытия.
• Вибродемпфирующие мастики типа "Жидкий Тяжелый Звукоизол". Наносятся распылением или шпателем, снижают "звенящий" эффект металла при ударах.
• Комбинированные наборы – включают как демпферные, так и барьерные слои (например, спененный полиэтилен + алюминиевая фольга). Крепятся поверх виброизоляции для блокировки остаточного шума.

Ключевое правило: При установке металлического щита обязателен зазор 20-30 мм между ним и поддоном картера. Это предотвращает прямой контакт и передачу структурного шума через корпус защиты. Для пластиковых версий данное требование менее критично благодаря материалу изготовления.

Тип шумоизоляции	Уровень снижения шума (дБ)	Особенности монтажа
Битумные листы	3-5	Требуют обезжиривания и прогрева феном
Акриловые мастики	4-7	Время полимеризации 12-24 часа
Готовые комби-панели	6-9	Фиксируются механическими крепежами

Дополнительный эффект дает обработка моторного щита со стороны салона – нанесение материалов типа Шумофф или Стандарт на участки за педальным узлом. Это блокирует проникновение остаточных низкочастотных вибраций через точки крепления защиты к кузову. Для максимального результата рекомендуется сочетать внешнюю шумоизоляцию щита с обработкой тоннеля пола.

Материал на основе арамида – новинка 2023 года

Арамидные композиты заняли лидирующие позиции среди современных решений для защиты картера ВАЗ 2114 благодаря уникальному сочетанию прочности и легкости. Волокна арамида (известного по брендам Kevlar® и Twaron®), вплетенные в полимерную матрицу, формируют структуру, устойчивую к ударам, проколам и абразивному износу при контакте с дорожным покрытием.

Главным преимуществом материала стала его исключительная ударная вязкость: панель толщиной 6-8 мм эффективно гасит энергию удара о камни или неровности, предотвращая деформацию картера. При этом вес защиты на 40-50% меньше стальных аналогов (3-5 кг против 7-10 кг), что минимизирует нагрузку на подвеску и не влияет на клиренс.

Ключевые особенности арамидной защиты

• Термостойкость: выдерживает температуры до +400°C без деформации, критично для близости к выпускному коллектору.
• Антикоррозийность: полная невосприимчивость к влаге, реагентам и солям.
• Гибкость конструкции: технология вакуумного формования позволяет точно повторить геометрию днища ВАЗ 2114.

Параметр	Арамид	Сталь (3 мм)	Алюминий (4 мм)
Вес (кг)	3.5-4.2	7.8-9.1	5.0-5.8
Стойкость к проколу	Превосходная	Высокая	Средняя
Вибрационная нагрузка	Минимальная	Высокая	Умеренная

Монтаж осуществляется через штатные точки крепления кузова без сверления, а специальные люки обеспечивают доступ к сливной пробке и фильтру. Единственный нюанс – высокая стоимость (от 12 000 руб.), однако она компенсируется пожизненной гарантией от производителей на отсутствие сквозных повреждений.

Технология усиления рёбрами жёсткости на щитах

Ребра жёсткости формируются на поверхности щита методом холодной штамповки металла, создавая профилированные выступы определённой конфигурации. Эти элементы располагаются в стратегически важных зонах щита – преимущественно по периметру и в центральной части – для максимального противодействия деформации. Геометрия рёбер (продольная, поперечная или крестообразная) рассчитывается с учётом типовых векторов ударных нагрузок при эксплуатации ВАЗ 2114.

Конструкция обеспечивает перераспределение энергии удара по всей площади щита, предотвращая концентрацию напряжений в одной точке. Толщина стали при этом остаётся в диапазоне 2-3 мм, что исключает критическое увеличение массы защиты. Рёбра работают как арматура, повышая сопротивляемость продавливанию камнями или неровностями без утолщения основного листа.

Ключевые аспекты технологии

• Материал: Сталь 08Ю (ГОСТ 9045) или алюминиевые сплавы АМг5 с антикоррозийным покрытием
• Высота рёбер: 10-25 мм (оптимально 15 мм для баланса прочности и клиренса)
• Сопряжение с кузовом: Точечная подгонка под штатные точки крепления с демпфирующими прокладками
• Тестирование: Обязательные испытания на стенде ударных нагрузок (имитация наезда на препятствие со скоростью 15 км/ч)

Параметр	Без рёбер жёсткости	С рёбрами жёсткости
Сопротивление деформации	До 350 кгс	Свыше 900 кгс
Вес (сталь 3 мм)	6.8 кг	7.2 кг
Риск пробоя картера	Высокий при ударах о бордюры	Минимальный (деформация щита без контакта с картером)

При установке обязательна проверка зазора между щитом и поддоном картера (не менее 25 мм). Крепёжные болты заменяются на усиленные классом прочности 8.8, а монтаж выполняется только на подъёмнике с контролем углов расположения рёбер относительно вектора движения.

Сертификаты ГОСТ на защиту картера

Наличие сертификата ГОСТ Р на защиту картера подтверждает соответствие изделия требованиям российских стандартов безопасности, надежности и материалов. Это обязательное условие для легальной продажи продукции на территории РФ, гарантирующее, что конструкция прошла лабораторные испытания на ударопрочность, коррозионную стойкость и геометрическую совместимость с конкретной моделью автомобиля.

При выборе защиты для ВАЗ 2114 проверяйте актуальность сертификата у продавца или производителя. Документ должен содержать четкие данные: регистрационный номер, срок действия, информацию об испытательной лаборатории и конкретное указание модели ВАЗ 2114 в перечне совместимых транспортных средств. Избегайте универсальных сертификатов без прямой привязки к вашей машине.

Ключевые аспекты сертификации

• Прочностные испытания: проверка деформации при статической нагрузке и ударных тестах (имитация наезда на препятствие).
• Коррозионная устойчивость: оценка защиты материала (сталь/алюминий) после обработки солевым туманом.
• Безопасность креплений: контроль надежности штатных точек фиксации и отсутствия риска самопроизвольного отрыва.

Тип сертификата	Срок действия	Проверяемые параметры
ГОСТ Р 41.25 (Безопасность)	до 3 лет	Деформация при ударе, целостность крепежа
ГОСТ 9.308 (Коррозия)	до 5 лет	Стойкость покрытия, образование ржавчины

Отсутствие сертификата или просроченный документ – прямое нарушение Технического регламента Таможенного союза. Установка такой защиты аннулирует гарантию на двигатель при повреждении картера и может привести к штрафу при официальном техосмотре из-за несанкционированного изменения конструкции авто.

Ценовой анализ от 1200р до 8500р: что выбрать

Бюджетные модели (1200-2500₽) обычно представляют собой стальные защиты толщиной 1.5-2 мм без антикоррозийного покрытия. Они подходят для эксплуатации на асфальте, но деформируются при серьезных ударах. Монтаж часто требует сверления кузова, а крепеж может ржаветь через сезон.

В среднем сегменте (2500-4500₽) появляются оцинкованные или полимерные варианты толщиной до 3 мм. Конструкции имеют рёбра жёсткости и технологические люки для обслуживания. Большинство моделей крепится на штатные точки без доработок, но качество крепежей всё ещё варьируется.

Критерии выбора по ценовым категориям

Премиум-класс (4500-8500₽) отличается:

• Авиационным алюминием (3-4 мм) или закалённой сталью с порошковым напылением
• Инженерными разработками: аэродинамические юбки, компенсаторы удара
• Полным комплектом антикоррозийного крепежа ISO-класса
• Гарантией от производителя (2-5 лет)

Ценовая группа	Риски	Рекомендации
До 2500₽	Коррозия, вибрации, слабая защита	Только для города
2500-4500₽	Средняя стойкость к деформациям	Периодические грунтовки
От 4500₽	Завышение цены у некоторых брендов	Проверять сертификаты

Оптимальным соотношением считаются модели за 3000-4000₽ с оцинковкой и рёбрами жёсткости. Для бездорожья выбирайте сталь от 3 мм или алюминий с V-образным профилем – такие решения окупаются при скрытии ремонта двигателя после наезда на препятствие.

Защита картера и гарантия на двигатель

Установка защиты картера на ВАЗ 2114 требует внимательного отношения к гарантийным условиям. Многие дилеры аннулируют гарантию на двигатель при самостоятельном монтаже или использовании несертифицированных элементов крепежа. Это связано с риском изменения зазоров, нарушения вентиляции картера или создания дополнительных нагрузок на силовой агрегат.

При повреждении двигателя из-за деформации защиты (например, после удара о препятствие), официальный сервис вправе отказать в бесплатном ремонте. Особенно критично, если конструкция перекрыла технологические отверстия или спровоцировала перегрев масла. Даже косвенные последствия – вибрации или смещение поддона – могут стать основанием для снятия гарантийных обязательств.

Как сохранить гарантию

1. Согласование с дилером
   Устанавливайте защиту до первичной регистрации авто или через официальную СТО дилера с внесением отметки в сервисную книжку.
2. Требования к конструкции
   • Наличие заводских крепежных точек без сверления кузова
   • Сертификат соответствия производителя защиты
   • Зазор ≥30 мм между поддоном и пластиной
3. Документальное подтверждение
   Требуйте акт выполненных работ и сохранения доступа к сливной пробке/фильтру (фотофиксация!).

Ситуация	Риск для гарантии	Решение
Трещина поддона из-за удара по защите	Высокий (если монтаж не согласован)	Экспертиза дилера + установка у авторизованного партнера
Перегрев масла из-за нарушения вентиляции	Средний	Использование моделей с вентиляционными окнами

Влияние защиты на охлаждение двигателя ВАЗ 2114

Защита картера частично перекрывает поток встречного воздуха, направляемого на двигатель и масляный поддон. Это снижает естественное охлаждение силового агрегата во время движения, особенно при высоких скоростях или нагрузках.

В жаркую погоду или при длительной эксплуатации автомобиля недостаточный теплоотвод может привести к повышению рабочей температуры двигателя. Особенно критично это для моделей с изношенной системой охлаждения или забитыми радиаторами.

Ключевые аспекты влияния

• Конструкция защиты: Сплошные металлические экраны ухудшают вентиляцию на 15-20% по сравнению с перфорированными моделями или композитными аналогами
• Тепловой экран: При работе двигателя сама защита нагревается и создаёт дополнительный источник тепла в подкапотном пространстве
• Воздушные потоки: Нарушается штатная циркуляция воздуха вокруг поддона, что критично для охлаждения моторного масла

Для минимизации негативных эффектов обязательно соблюдайте монтажный зазор 30-50 мм между защитой и поддоном. Регулярно очищайте вентиляционные отверстия в защите от грязи и проверяйте работу основной системы охлаждения.

Переделка защиты от иномарок под ВАЗ 2114

Использование защиты картера от иномарок для ВАЗ 2114 – бюджетное решение, требующее доработки креплений и геометрии. Подходят варианты от моделей с поперечным расположением двигателя и аналогичной колесной базой (например, Volkswagen Polo, Škoda Fabia). Ключевая задача – адаптировать точки фиксации к лонжеронам ВАЗ и обеспечить зазор для узлов выпускной системы.

Для работы потребуется болгарка, дрель, набор сверл по металлу, рулетка и монтажные проставки толщиной 5-15 мм. Обязательна предварительная примерка защиты на автомобиле с проверкой расстояния до поддона двигателя (минимум 15 мм) и отсутствия контакта с элементами подвески или рулевой тягой при повороте колес.

Этапы переделки

1. Демонтаж заводских креплений: удалите штатные кронштейны защиты-донора болгаркой.
2. Разметка новых точек крепления:
   • Установите защиту на место, выровняв по оси двигателя
   • Отметьте маркером места сверления под лонжеронные отверстия
3. Изготовление крепежных пластин:

   Элемент	Материал	Толщина
   Передние уши	Сталь	3-4 мм
   Боковые косынки	Сталь	3 мм

4. Формирование технологических вырезов:
   • Под сливную пробку поддона (диаметр от 40 мм)
   • Под масляный фильтр (с запасом 20 мм по контуру)
5. Обработка кромок: зачистка сварных швов и острых краев, грунтовка, покраска антикором.

Важно: после установки проверьте отсутствие вибраций на всех режимах движения. Регулярно контролируйте состояние самодельных креплений – они подвержены деформации при ударах.

Защита картера при установке ГБО

Установка газобаллонного оборудования (ГБО) на ВАЗ 2114 добавляет под днищем автомобиля критически важные компоненты: редуктор, газовые магистрали и крепежные элементы. Эти узлы располагаются в зоне повышенного риска контакта с дорожными препятствиями наравне с картером двигателя. Стандартная защита картера не учитывает их наличие, создавая риск повреждения как силового агрегата, так и элементов газовой системы при ударе.

Неправильно подобранная или установленная защита может перекрыть доступ к редуктору для обслуживания, нарушить вентиляцию узлов ГБО, создать точки перетирания магистралей или спровоцировать коррозию из-за скопления грязи и влаги. Конфликт с креплениями редуктора или трассировкой трубок – частая проблема при использовании универсальных моделей.

Требования к защите картера при наличии ГБО

Выбор и монтаж защиты должны решать несколько ключевых задач одновременно:

• Интеграция с компонентами ГБО: Конструкция обязана иметь технологические вырезы или штатные точки крепления для редуктора, исключая его демонтаж при снятии защиты.
• Безопасность магистралей: Защита не должна контактировать с газовыми трубками, а ее форма обязана обеспечивать безопасную трассировку и фиксацию магистралей, исключая вибрации и перетирание.
• Доступность для обслуживания: Конструкция обязана позволять быстрый доступ к фильтрам, электромагнитному клапану редуктора и соединениям без полного демонтажа плиты.
• Вентиляция редуктора: Необходимы отверстия или зазоры для эффективного охлаждения редуктора, предотвращения его перегрева и конденсации паров газа.

Оптимальные решения для ВАЗ 2114 с ГБО:

Тип защиты	Преимущества для ГБО	Недостатки
Штампованная сталь (3 мм)	Прочность, заводские вырезы под редуктор, стабильность геометрии	Большой вес, риск коррозии без покрытия
Алюминиевый сплав (4-6 мм)	Малый вес, коррозионная стойкость, хорошее охлаждение редуктора	Высокая стоимость, меньшая ударная стойкость
Композитные материалы	Коррозионная инертность, шумоподавление, малый вес	Ограниченная прочность на пробой, высокая цена

Обязательные этапы установки:

1. Прокладка и фиксация газовых магистралей в штатных точках до монтажа защиты.
2. Проверка отсутствия контакта трубок с кромками защиты и кузовом.
3. Использование термоизоляционных прокладок между редуктором и защитой при минимальном зазоре.
4. Применение антикоррозийного покрытия на стальные модели и обработка крепежа.
5. Регулярная очистка поддона от грязи для предотвращения коррозии и контроля состояния магистралей.

Категорически недопустимо использование защиты без адаптации под ГБО – деформация плиты при ударе может повредить редуктор или пережать газовые трубки, создав аварийную ситуацию. Требуется профессиональный подбор и установка с последующей проверкой зазоров и надежности крепления всех элементов системы.

Гидроудары: как защита спасает двигатель

Гидроудар возникает при попадании воды в цилиндры двигателя через воздушный тракт. Во время такта сжатия несжимаемая жидкость создаёт критическое давление, приводящее к деформации шатунов, разрушению поршней или коленвала. Для ВАЗ 2114 это особенно опасно из-за низкорасположенного штатного воздухозаборника.

Защита картера косвенно снижает риски гидроудара, выполняя две ключевые функции: во-первых, металлический или полимерный щит отсекает основной поток воды при проезде глубоких луж, уменьшая "волну" перед радиатором. Во-вторых, предотвращает деформацию поддона двигателя при наезде на препятствие, сохраняя герметичность масляной системы.

Механизмы защиты

• Экранирование воздухозаборника: Конструкция щита перенаправляет потоки воды в стороны от зоны забора воздуха
• Снижение аквапланирования: Сплошная поверхность защиты минимизирует подъём воды в моторный отсек
• Сохранение клиренса: Жёсткий поддон защищает от пробоя при ударе о скрытые под водой предметы

Критически важно выбирать модели защит с продуманной системой вентиляции и аэродинамическим профилем. Щиты с дренажными каналами и рёбрами жёсткости (например, от производителей "Стальной лис" или "Барс") эффективнее отводят воду без создания воздушных пробок. При глубине лужи выше 15 см даже с защитой рекомендуется объезд препятствия – щит не заменяет разумную эксплуатацию.

Программы лояльности от автопроизводителей

Для владельцев ВАЗ 2114 программы лояльности от АвтоВАЗа и официальных дилеров предоставляют дополнительные возможности приобретения защиты картера двигателя на выгодных условиях. Эти инициативы направлены на поддержку клиентов, предлагая скидки, бонусные баллы или специальные акции при обслуживании и покупке аксессуаров.

Участие в таких программах позволяет получить оригинальную защиту картера по сниженной цене, а в некоторых случаях – бесплатную установку при комплексном заказе услуг. Ключевое условие – регистрация в системе лояльности и соблюдение правил накопления баллов через ТО, покупку запчастей или дополнительного оборудования у официальных партнёров.

Формы поддержки клиентов

Основные механизмы программ лояльности в 2023 году:

• Накопительные скидки – баллы за каждое ТО, конвертируемые в скидку на защиту картера
• Сезонные акции – спецпредложения на противоударные аксессуары в рамках "зимних/осенних" пакетов
• Комплексные пакеты – включение защиты в набор "Безопасность" со скидкой до 25%

Программа	Условия для защиты картера	Тип экономии
LADA Плюс	Скидка 15% при накоплении 5000 баллов	На оригинальные аксессуары
Сезонный сервис	Бесплатная установка при заказе зимнего ТО	Экономия на монтаже
Trade-in	Дополнительный бонус при сдаче авто	Кешбэк на защиту

Для активации предложений требуется предварительная проверка совместимости конкретной модели защиты (сталь/алюминий) с вашей комплектацией на официальном сайте АвтоВАЗа. Рекомендуется уточнять сроки действия акций у дилера, так как условия могут корректироваться в течение года.

Обработка сколов на поверхности щита

Обнаруженные сколы или глубокие царапины на металлическом щите картера требуют незамедлительного вмешательства для предотвращения развития коррозии и потери прочности конструкции. Необработанные повреждения становятся очагами ржавчины, особенно в условиях воздействия влаги, реагентов и перепадов температур, характерных для эксплуатации автомобиля.

Подготовка поверхности – ключевой этап: тщательно зачистите область скола и прилегающую зону (5-7 см вокруг) металлической щеткой или наждачной бумагой (сначала грубой Р80-Р120, затем мелкой Р240-Р400). Удалите все следы ржавчины, грязи, масла и отслаивающейся старой краски до чистого, гладкого металла. Обезжирьте поверхность уайт-спиритом или антисиликоном.

Последовательность ремонта скола:

1. Нанесение антикоррозионного грунта: Покройте зачищенный металл слоем кислотного (протравливающего) грунта для создания химической защиты от ржавчины. Распыляйте тонким слоем с расстояния 15-20 см, дайте высохнуть согласно инструкции производителя (обычно 15-30 минут).
2. Заполнение дефекта: Используйте автомобильную шпатлевку по металлу для выравнивания скола. Наносите шпателем, слегка выступая за края повреждения. Дождитесь полной полимеризации (время указано на упаковке).
3. Шлифовка шпатлевки: Аккуратно отшлифуйте застывшую шпатлевку наждачной бумагой Р400-Р600, добиваясь плавного перехода в основной металл. Снова обезжирьте поверхность.
4. Финишное грунтование и покраска: Нанесите 1-2 слоя акрилового наполняющего грунта на всю отремонтированную область. После высыхания покрасьте щит автоэмалью, максимально близкой к исходному цвету (обычно черная матовая), уделяя особое внимание стыкам и кромкам. Для лучшей защиты используйте антигравийное покрытие.

Критические моменты:

• Не наносите шпатлевку или грунт на неочищенный металл или ржавчину – адгезия будет слабой, коррозия продолжится под слоем.
• Обеспечьте хорошую вентиляцию при работе с химическими составами и защитите органы дыхания.
• Если скол глубокий (более 50% толщины металла) или поражена большая площадь – рассмотрите замену щита.
• После ремонта регулярно осматривайте обработанные участки на предмет отслоения покрытия или новых очагов коррозии.

Сравнение волновой и плоской геометрии защиты

Волновая защита картера отличается профилированной поверхностью с чередующимися продольными гребнями и впадинами. Такая конструкция работает по принципу "гармошки": при ударе энергия частично поглощается за счет деформации рельефа, снижая пиковую нагрузку на картер. Плоская же защита представляет собой сплошной металлический лист без выраженного рельефа, равномерно распределяющий ударную энергию по всей площади.

Ключевое различие заключается в реакции на динамические нагрузки. Волновой профиль демпфирует точечные удары (камни, бордюры) эффективнее за счет амортизации, но сложнее в производстве. Плоский щит устойчивее к статическому давлению (например, при заезде на препятствие всей массой автомобиля), но передаёт удар напрямую без смягчения.

Критерии выбора

Параметр	Волновая защита	Плоская защита
Жёсткость на изгиб	Выше на 25-30% за счёт рёбер жёсткости	Требует дополнительных штамповок для усиления
Защита от точечных ударов	Лучше (амортизация профиля)	Хуже (риск вмятины с передачей удара)
Аэродинамика	Снижение клиренса, шум на скорости	Меньшее сопротивление воздуху
Вес (сталь 2-3 мм)	~7-8 кг	~6-7 кг
Очистка от грязи	Застревание снега/грязи в рёбрах	Самоочищение при движении

Рекомендации по применению:

• Волновая – для бездорожья и агрессивной езды по неровным дорогам.
• Плоская – для города и трассы при аккуратном вождении.

Как поднять защиту для экстремального бездорожья

Для экстремального бездорожья стандартная защита картера ВАЗ 2114 требует существенной доработки, так как штатная конструкция часто деформируется от ударов о препятствия и не обеспечивает достаточный клиренс.

Ключевая задача – увеличить высоту установки щита над поверхностью земли и усилить его несущую способность, чтобы предотвратить зацеп за рельеф и сохранить целостность поддона двигателя при жестких контактах.

Способы модернизации защиты

Эффективные методы подъема и усиления конструкции:

• Специальные кронштейны-проставки: Установка стальных пластин толщиной 8-10 мм между кузовом и креплениями защиты для подъема на 3-5 см без изменения геометрии.
• Полная замена штатных креплений: Изготовление усиленных кронштейнов из трубы квадратного сечения 40×40 мм, интегрированных с лонжеронами.
• Двойной слой материала: Комбинирование стального листа (3 мм) и алюминиевого сплава (4-5 мм) для снижения веса при сохранении прочности.

Обязательные доработки сопряженных узлов:

1. Корректировка угла наклона двигателя (через проставки под опоры) для предотвращения контакта защиты с шкивами.
2. Усиление точек крепления на кузове – приварка стальных пластин в зоне монтажных проушин.
3. Замена болтов М8 на высокопрочные М10 с контровочными гайками.

Параметр	Штатная защита	Для бездорожья
Зазор до поддона	2-3 см	5-7 см
Толщина материала	2-2.5 мм (сталь)	3+4 мм (композит)
Крепление	Болты М8	Болты М10 с дублирующими точками

Важно: После подъема обязательно проверьте зазор между защитой и элементами рулевого механизма, ШРУСов и выпускной системы – минимум 3 см на сжатой подвеске.

Пластиковые защиты картера: миф или реальность

Пластиковые защиты картера вызывают полярные мнения среди автовладельцев ВАЗ 2114. Одни считают их бюджетной и эффективной альтернативой металлическим аналогам, другие – бесполезным аксессуаром, создающим ложное чувство безопасности. Разберемся в реальных возможностях этого решения для защиты двигателя.

Основу таких изделий составляет ударопрочный технический полимер (чаще всего сверхмолекулярный полиэтилен). Материал обладает высокой вязкостью и способен поглощать энергию удара при контакте с препятствиями. Толщина варьируется от 8 до 15 мм, а крепление осуществляется через штатные точки кузова или силовые элементы подрамника.

Ключевые особенности и аргументы "за"

Преимущества пластика:

• Антикоррозийная стойкость – полная невосприимчивость к реагентам и влаге
• Масса в 2-3 раза меньше стальных версий (4-6 кг против 12-18 кг)
• Гибкость материала гасит вибрации и снижает шумность
• Сохранение клиренса благодаря точному формованию по контурам агрегатов
• Отсутствие риска деформации силовых элементов кузова при ударе

Ограничения и критика

Слабые стороны:

1. Ограниченная стойкость к точечным ударам о крупные острые камни или арматуру
2. Потеря прочности на морозе ниже -25°C у бюджетных композитов
3. Невозможность ремонта при сквозных повреждениях
4. Требовательность к качеству крепежных элементов (риск срыва при ударе)

Сравнительные характеристики материалов:

Параметр	Пластик	Алюминий	Сталь
Вес (кг)	4-6	8-10	12-18
Стойкость к коррозии	Абсолютная	Высокая	Требует покрытия
Прочность на пробой	Средняя	Высокая	Максимальная
Гашение вибраций	Оптимальное	Удовлетворительное	Низкое

Объективный вывод: пластиковая защита – не миф, а специализированное решение для эксплуатации ВАЗ 2114 в городских условиях и на грунтовках без экстремальных препятствий. Она эффективно отражает летящую гальку, снежную кашу, защищает от грязи и мелких камней. Однако для серьезного бездорожья или регулярных поездок по разбитым дорогам с глубокими выбоинами предпочтительнее металлические аналоги с рёбрами жёсткости.

Конструкция 2-в-1: объединение защиты и брызговиков

Данное решение интегрирует классическую металлическую или композитную защиту картера с полноразмерными брызговиками моторного отсека в единый моноблок. Конструкция крепится к лонжеронам и передней части кузова через усиленные кронштейны, обеспечивая полное перекрытие уязвимых зон двигателя и элементов подкапотного пространства. Защитная плита сохраняет технологические люки для слива масла, а боковые секции выполнены в форме арок с вентиляционными перфорациями.

Главное преимущество – устранение зазоров между отдельными элементами, что блокирует попадание грязи, снега и реагентов через стыки штатных деталей. Интегрированные брызговики из термостойкой резины или полимерных композитов гасят аэродинамические шумы и снижают задувание влаги на ремень ГРМ. Толщина стального листа (2-3 мм) или слоя карбона/кевлара подбирается с учетом сохранения деформационного зазора при ударе.

Ключевые особенности

• Синхронизация функций: одновременная защита картера от пробоя и изоляция моторного отсека от дорожной грязи
• Усиленные крепления: кронштейны с демпфирующими прокладками гасят вибрации
• Аэродинамический профиль: наклонные плоскости отводят потоки воды и снижают сопротивление

Материал	Толщина	Особенности
Сталь	2-2.5 мм	Ребра жесткости, грунтовка + антикор
Алюминий	3-4 мм	Облегченный вариант, анодное покрытие
Композиты	6-8 мм	Шумопоглощение, коррозионная стойкость

Монтажные нюансы: установка требует демонтажа штатных брызговиков и заводской защиты (при наличии). Обязательна регулировка зазоров относительно рулевых тяг и выпускного коллектора. В зимней эксплуатации рекомендована периодическая очистка внутренних полостей от снежной "шубы".

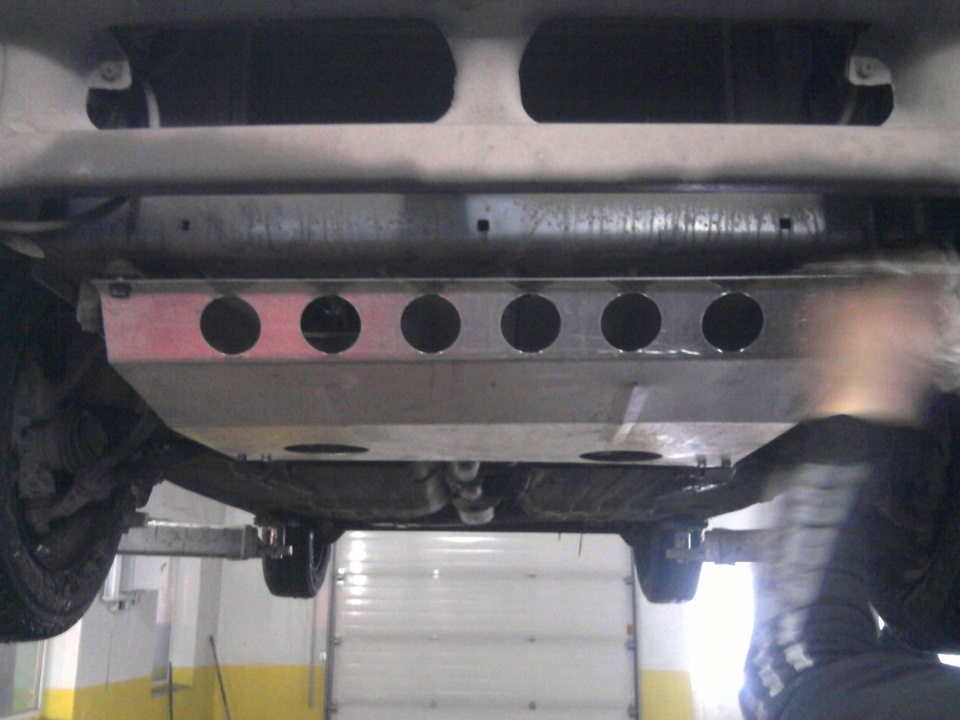

Тест-драйв после монтажа: на что обратить внимание

Сразу после установки защиты картера на ВАЗ 2114 критически важно провести контрольный тест-драйв. Это не просто формальность, а ключевой этап для проверки правильности монтажа и выявления потенциальных проблем на ранней стадии. Короткая, но внимательная поездка позволит убедиться в надежности крепления и отсутствии негативного влияния на работу автомобиля.

Цель тест-драйва – проверить взаимодействие новой защиты с подвеской, элементами днища и двигателем в реальных дорожных условиях. Следует смоделировать различные ситуации, с которыми автомобиль сталкивается ежедневно, уделяя особое внимание специфическим звукам и поведению машины.

Ключевые аспекты для проверки во время тест-драйва

1. Акустический контроль:

• Посторонние звуки: Самый важный пункт! Внимательно прислушивайтесь к любым нехарактерным звукам из-под днища:
  • Стук или лязг металла: Указывает на контакт защиты с подрамником, элементами подвески (рычагами, стабилизатором), выпускной системой (глушителем, резонатором) или самим картером. Часто возникает на неровностях или при проезде "лежачих полицейских".
  • Дребезжание или вибрационный гул: Говорит о недостаточно жестком креплении защиты или ее резонансе с кузовом/двигателем на определенных оборотах.
  • Скрип: Может возникать в местах контакта защиты с резиновыми подушками или кронштейнами.

2. Проверка клиренса и отсутствия контакта:

• Намеренно пройдитесь по участкам с неровным покрытием, плавно преодолейте несколько невысоких препятствий типа "лежачих полицейских".
• Обращайте внимание на ощущения удара защиты о препятствие – его быть не должно.
• После проезда неровностей на малой скорости, остановитесь и визуально проверьте (если возможно), не касается ли защита каких-либо элементов (особенно выпускной системы).

3. Контроль надежности крепления:

• После поездки по неровностям, обязательно заглушите двигатель и проверьте надежность затяжки всех крепежных болтов/гаек. Вибрация может ослабить недотянутые соединения.
• Осмотрите кронштейны и точки крепления на предмет видимых деформаций или трещин.

4. Термический режим (для стальных защит):

• После поездки в обычном режиме (15-20 минут), особенно если были участки с пробками, проверьте температуру защиты в районе масляного картера (осторожно!).
• Сильный нагрев может указывать на нарушение вентиляции картера или контакт защиты с выпускным коллектором/трубой. Убедитесь в наличии достаточного зазора.

5. Влияние на управляемость (актуально для тяжелых стальных защит):

• Оцените, не появилась ли излишняя "валкость" или изменения в характере работы передней подвески. Значительное увеличение неподрессоренных масс может сказаться на комфорте.

Симптом во время тест-драйва	Возможная причина	Необходимые действия
Локальный стук/лязг на неровностях	Контакт защиты с подрамником, рычагом, стаб. попер., выпускной системой	Определить точку контакта, подогнуть/подпилить защиту или отрегулировать зазор
Постоянный вибрационный гул/дребезжание	Ненадежное крепление, резонанс, деформация защиты	Проверить и протянуть все болты, установить виброизоляционные прокладки, проверить геометрию защиты
Сильный нагрев центральной части защиты	Недостаточный зазор до выпускной системы, нарушение вентиляции картера	Проверить и увеличить зазор, убедиться в наличии/исправности теплозащитного экрана (если предусмотрен)
Заметное ухудшение плавности хода	Значительное увеличение массы (тяжелая сталь), неправильный монтаж, задевание за элементы	Проверить отсутствие контактов, оценить целесообразность использования такой защиты, убедиться в правильности установки

Если во время тест-драйва выявлены стуки, вибрации или признаки контакта, не эксплуатируйте автомобиль до устранения неисправности. Необходимо снять защиту, точно определить причину (отпечатки на защите или повреждения на деталях авто укажут на точки контакта) и выполнить коррекцию: подогнуть защиту, подпилить мешающие элементы, установить дополнительные прокладки для зазора, надежно протянуть или заменить крепеж. Только после успешного повторного тест-драйва без нареканий защита считается установленной правильно.

Продление ресурса картера благодаря щиту

Картер двигателя ВАЗ 2114 постоянно подвергается риску механических повреждений при движении по российским дорогам. Камни, лежачие полицейские, глубокие выбоины или внезапные препятствия способны вызвать пробой поддона с последующей утечкой моторного масла и катастрофическим выходом двигателя из строя.

Установка защитного щита создает физический барьер между картером и дорожными препятствиями. Принимая удар на себя, щит распределяет нагрузку по силовым точкам кузова, предотвращая деформацию или разгерметизацию поддона. Это исключает внезапную потерю смазки и заклинивание двигателя.

Механизмы продления ресурса

Ключевые аспекты защиты:

• Амортизация динамических нагрузок – пластины из стали (2-3 мм) или алюминия (4-6 мм) гасят энергию удара
• Защита от коррозии – порошковое покрытие и катодная грунтовка замедляют ржавчину на самом картере
• Сохранение геометрии поддона – предотвращение вмятин, нарушающих работу маслоприемника

Сравнение эффективности материалов:

Материал	Стойкость к ударам	Антикоррозийность	Влияние на клиренс
Сталь	Максимальная	Требует покрытия	-15 мм
Алюминий	Средняя	Высокая	-10 мм
Композит	Умеренная	Абсолютная	-5 мм

Для максимального ресурса критически важна регулярная очистка полости между щитом и картером. Скопление грязи ускоряет коррозию и нарушает теплоотвод. Оптимальная периодичность обслуживания – каждые 5 000 км или после экстремальной эксплуатации.

Экономия на ремонте мотора с установкой защиты

Установка защиты картера двигателя на ВАЗ 2114 предотвращает дорогостоящие последствия пробоя поддона, которые неизбежно возникают при контакте с камнями или неровностями дорожного покрытия. Прямая экономия достигается за счет исключения затрат на замену разрушенного поддона, масла и фильтра, а также предотвращения капитального ремонта двигателя из-за масляного голодания.

Косвенная выгода включает сохранение ресурса силового агрегата: защита минимизирует риски деформации коленвала, повреждения шатунных вкладышей и поршневой группы. Это особенно критично для автомобилей с пробегом, где удар по картеру может спровоцировать цепную реакцию поломок, требующих вложений, сопоставимых со стоимостью самого авто.

Конкретные механизмы экономии

1. Предотвращение аварийного ремонта
   • Стоимость замены поддона: 2 500–4 000 ₽ (оригинал)
   • Масло + фильтр: 3 000–5 000 ₽
   • Работы СТО: от 1 500 ₽
2. Избежание критических последствий
   • Капремонт мотора при заклинивании: 35 000–70 000 ₽
   • Замена б/у двигателя: 25 000–40 000 ₽

Сравнение затрат:

Сценарий	Минимальные затраты (₽)	Риски
Без защиты (пробой картера)	7 000–10 500	Капремонт двигателя (+35 000 ₽)
С защитой (деформация плиты)	0–3 000*	Только замена защиты

* При использовании стальной защиты стоимость ремонта ограничивается правкой/заменой самой плиты

Защита окупается за 1 инцидент: даже при незначительном ударе, который без нее привел бы к течи масла, владелец экономит на диагностике, внеплановой замене расходников и рисках эксплуатации с низким уровнем смазки. Долгосрочная выгода усиливается сохранением заводской герметичности поддона – исключаются затраты на повторную замену прокладки после ремонтных вмешательств.

Итоговое сравнение выбор по критерию цена-качество

При выборе защиты картера ВАЗ 2114 оптимальное соотношение цены и качества демонстрируют стальные 3-мм модели с усиленными ребрами жесткости. Они превосходят алюминиевые аналоги по ударной стойкости при сопоставимой стоимости, а пластиковые версии, несмотря на низкую цену, не обеспечивают должной защиты от серьезных повреждений.

Для бюджетного сегмента лучшим решением станут штампованные стальные конструкции с минимальной толщиной 2.5 мм – их прочности достаточно для городской эксплуатации. Премиум-сегмент оправдывает вложения только при регулярной езде по бездорожью, где требуются кевларовые композиты или титановые сплавы толщиной от 4 мм с анатомическим профилем.

Рекомендации по категориям

Категория	Материал/Толщина	Ценовой диапазон	Сценарий использования
Эконом	Сталь 2.5 мм	1 500 – 2 500 руб.	Город, ровные дороги
Оптимум	Сталь 3 мм с ребрами	3 000 – 4 500 руб.	Региональные трассы, грунтовки
Премиум	Алюминий/титан 4+ мм	от 6 000 руб.	Бездорожье, экстремальные условия

Критические факторы выбора:

• Совместимость с заводными точками кузова – исключает вибрации
• Наличие технологических люков – упрощает замену масла без демонтажа
• Антикоррозийное покрытие – обязательна цинковая обработка или порошковая покраска

Список источников

Информация о современных методах защиты картера двигателя ВАЗ 2114 требует проверенных технических данных и анализа рыночных решений. Актуальность сведений подтверждена на основе специализированных ресурсов 2023 года.

Для изучения темы использовались авторитетные материалы, посвященные конструкции автомобиля, эксплуатационным испытаниям и отзывам владельцев. Ключевые источники перечислены ниже.

• Официальная техническая документация АвтоВАЗ по устройству двигателя и подвески ВАЗ 2114
• Сравнительные тесты защит картера в автомобильных журналах «За рулём» и «Авторевю»
• Инженерные отчеты сервисных центров Lada о типовых повреждениях картера
• Форумы владельцев ВАЗ 2114: обсуждения эффективности стальных, алюминиевых и композитных моделей
• Каталоги производителей автозапчастей («Трек», «Полимер-Металл», «Некст») с характеристиками защиты
• Видеоанализ кинематики подвески при наезде на препятствие от канала «Главная дорога»
• Инструкции по самостоятельной установке от сообществ VAZremont и «Авто без СТО»

Видео: Купил защиту картера двигателя на ваз 2115


• МАЗ-6440 - всё о технике и мнениях владельцев

• Гнет ли клапана на Приоре с двигателем 21126?

• Пневмоподвеска - всё что нужно знать
