Защита картера своими руками - пошаговая инструкция
Статья обновлена: 18.08.2025
Защита картера – обязательный элемент для автомобилей, эксплуатируемых в сложных дорожных условиях.
Пластина из стали или алюминия предотвращает пробой поддона двигателя камнями или неровностями, защищая мотор от критических повреждений.
Самостоятельный монтаж требует чёткого соблюдения последовательности действий и применения правильных инструментов.
Данная инструкция поможет установить защиту картера быстро, безопасно и без ошибок.
Подбор необходимых инструментов и комплектующих
Успешная установка защиты картера напрямую зависит от наличия правильных инструментов и совместимых комплектующих. Отсутствие даже одного элемента может привести к прерыванию процесса или некорректному монтажу, что снизит эффективность защиты.
Перед началом работ тщательно сверьте спецификацию защиты с моделью вашего автомобиля и подготовьте всё согласно списку. Учитывайте особенности конструкции подвески и расположения технологических отверстий на днище.
Инструменты:
- Комплект гаечных ключей (рожковых, накидных) или головок с трещоткой
- Динамометрический ключ для соблюдения момента затяжки
- Домкрат гидравлический + страховочные подставки (или подъёмник)
- Удлинители и карданы для труднодоступных болтов
- Монтажная лопатка для позиционирования защиты
- WD-40 для обработки прикипевших резьбовых соединений
Комплектующие:
- Защита картера, соответствующая модели авто (сталь/алюминий/композит)
- Штатный крепёжный комплект (болты, гайки, шпильки, стопорные шайбы)
- Резьбовые вставки (при повреждении посадочных отверстий кузова)
- Антикоррозийная смазка для обработки болтовых соединений
- Новые сливные пробки (при необходимости их замены)
Важно: Обязательно проверьте наличие всех кронштейнов и проставочных втулок из комплекта поставки защиты. При использовании б/у элементов тщательно оцените их целостность и состояние резьбы.
Демонтаж заводской защиты или элементов обвеса
Подготовьте необходимый инструмент: набор головок с трещоткой, торцевые ключи (размеры зависят от крепежа), отвертки (крестовая/плоская), домкрат и подставки. Убедитесь, что автомобиль стоит на ровной площадке с включенным ручным тормозом. Приподнимите переднюю часть авто, установите на подставки для безопасного доступа к картеру.
Внимательно осмотрите зону монтажа. Если установлены дополнительные элементы обвеса (декоративные юбки, пыльники, пластиковые щитки), мешающие доступу к защите, демонтируйте их в первую очередь. Обычно они крепятся пластиковыми клипсами или саморезами – аккуратно выньте клипсы отверткой, избегая поломки крепежа.
Последовательность работ
- Очистка крепежа: Жёсткой щёткой удалите грязь с болтов/гаек защиты, особенно в местах соединений. Это предотвратит срыв граней.
- Откручивание креплений:
- Найдите все точки крепления защиты (обычно 4-6 болтов по периметру).
- Начинайте откручивать болты/гайки против часовой стрелки, используя подходящую головку или ключ.
- При сильной коррозии обработайте резьбу проникающей смазкой (WD-40) и выждите 10-15 минут.
- Фиксация защиты: Придерживайте защиту свободной рукой при откручивании последних двух болтов – она может упасть под собственным весом.
- Снятие элемента: Плавно опустите защиту вниз и вытащите её из-под автомобиля. Избегайте резких движений, чтобы не повредить датчики или трубопроводы.
| Тип крепежа | Особенности демонтажа |
| Болты в резьбовых втулках кузова | Не теряйте шайбы и стопорные кольца. Проверьте целостность резьбы втулок. |
| Гайки на приварных шпильках | Не прилагайте чрезмерное усилие – шпильки могут сломаться. При деформации шпильки замените её. |
Сразу осмотрите демонтированную заводскую защиту на предмет трещин и деформаций. Если она крепилась через проставки или кронштейны – сохраните эти детали, они могут понадобиться для монтажа новой защиты. Протрите посадочные места на кузове ветошью для удаления остатков грязи перед установкой нового комплекта.

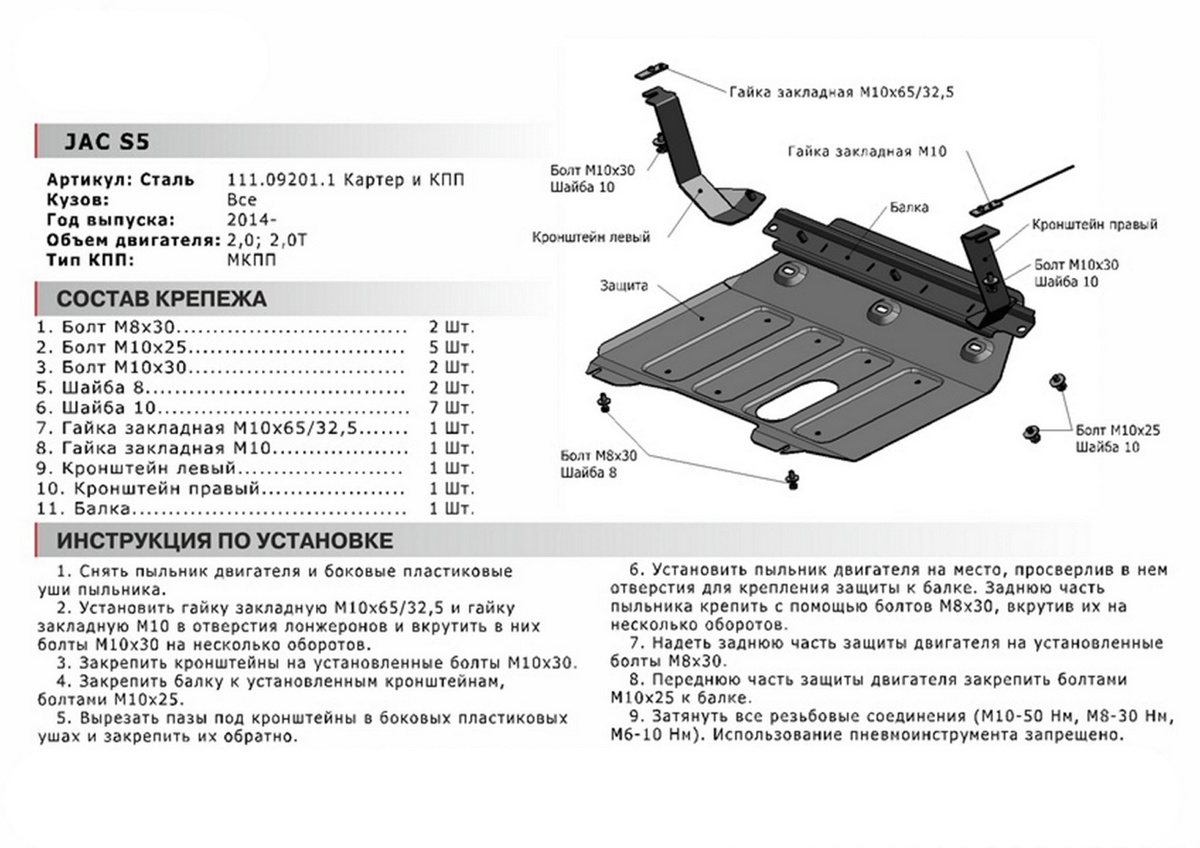

Примерка новой защиты и регулировка крепежных точек
Плотно прижмите защиту картера к силовым элементам кузова, совмещая монтажные отверстия с заводскими резьбовыми гнёздами или штатными точками крепления. Удерживайте конструкцию в правильном положении, контролируя равномерный зазор (5-15 мм) между металлическим листом и узлами двигателя, подвески и выхлопной системы.
Вставьте все крепёжные болты в отверстия без затяжки – они должны свободно входить по оси. Если какое-либо отверстие не совпадает, слегка ослабьте регулировочные проушины на кронштейнах защиты. Сдвиньте пластину в нужном направлении, добиваясь идеальной соосности каждого крепежа.
Контроль и корректировка положения
- Проверьте отсутствие контакта с элементами при покачивании защиты рукой
- Убедитесь, что сливные пробки двигателя и КПП остаются доступными
- Отрегулируйте зазоры возле приводных валов и рулевых тяг
| Проблема | Решение |
| Болт не входит в резьбу | Ослабьте соседние крепежи, сместите защиту |
| Касание выхлопной трубы | Подогните края защиты молотком через деревянную проставку |
| Перекос более 3 мм | Проверьте правильность установки боковых кронштейнов |
После регулировки поочерёдно затяните болты с рекомендованным моментом (указан в инструкции к защите), начиная с центральных точек. Повторно проверьте свободу хода подвески, поворачивая руль до упора в обе стороны и раскачивая автомобиль за крыло.

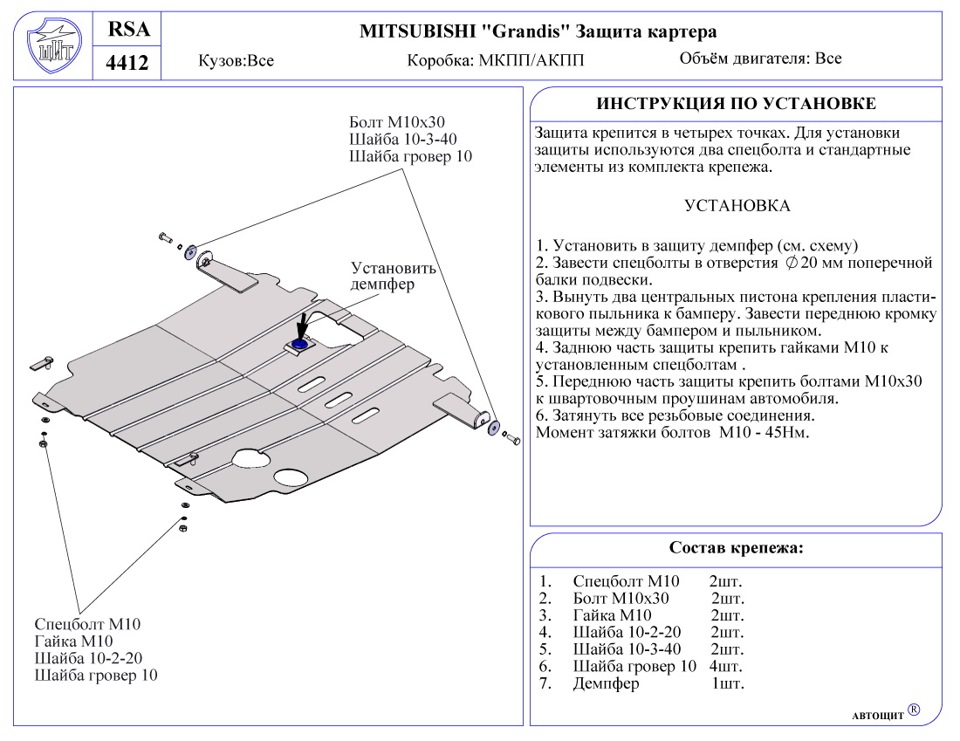

Крепление защиты картера резьбовыми соединениями с правильным моментом затяжки
Подготовьте комплект крепежных болтов и шайб, входящих в набор защиты. Убедитесь, что резьба на болтах и ответных отверстиях в кузове/раме чистая – при необходимости обработайте металлической щеткой или прогоните метчиком/плашкой. Все крепежные точки защиты должны совпадать с заводскими резьбовыми отверстиями на автомобиле без перекосов.
Вставьте болты в монтажные проушины защиты, предварительно установив штатные уплотнительные шайбы (при их наличии). Наживите каждый болт вручную на 2-3 оборота резьбы, соблюдая последовательность, рекомендованную производителем защиты – обычно крестообразную или от центра к краям. Запрещается использование ударных инструментов на этом этапе.
Процедура затяжки
Выполните предварительную затяжку с усилием 50% от конечного значения в той же последовательности, что и наживление. Используйте динамометрический ключ с установкой целевого момента, указанного в инструкции к защите (типовые значения – 25-60 Нм в зависимости от модели авто и толщины металла).
- Прогрессируйте в 2 этапа:
- Первый проход: 75% от номинального момента
- Второй проход: 100% момента с контролем шкалы/трещотки ключа
- При затяжке удерживайте ключ строго перпендикулярно плоскости болта
- Проверьте отсутствие зазора между защитой и кузовом по всему периметру после финальной затяжки
Критические ошибки: превышение момента (ведет к срыву резьбы), перекос болта (вызывает деформацию посадочных отверстий), использование нештатного крепежа (риск поломки при вибрациях). После пробега 500 км повторно проверьте момент затяжки – возможна осадка прокладок.
| Тип двигателя | Рекомендуемый момент (Нм) | Тип крепежа |
|---|---|---|
| Бензин 1.0-1.6 л | 35-40 | M8×1.25 |
| Бензин 2.0-3.0 л | 45-55 | M10×1.5 |
| Дизель 2.0-3.0 л | 50-60 | M10×1.5/M12×1.75 |
Проверка зазоров и отсутствия вибраций после установки
После фиксации всех крепёжных элементов проведите визуальный осмотр периметра защиты картера. Убедитесь в равномерном расстоянии (3-7 мм) между краем пластины и ближайшими деталями двигателя, элементами выхлопной системы и рулевыми тягами. Особое внимание уделите зонам возле шкивов ГРМ и приводных ремней.
Запустите двигатель на холостом ходу, прогрейте до рабочей температуры. Постепенно повышайте обороты (2000-4000 об/мин), прислушиваясь к посторонним звукам: глухим ударам, дребезжанию или скрежету. Проверьте все режимы работы: нейтраль, движение на месте (с выжатым сцеплением для МКПП), включенная передача.
Диагностика вибраций на ходу
Проведите тест-драйв в разных условиях:
- Разгоны/торможения – резко ускоряйтесь и замедляйтесь на ровной дороге
- Неровные поверхности – проедьте по "лежачим полицейским" или гравийному покрытию
- Повороты – выполните манёвры с разным углом руля
| Тип вибрации | Возможная причина |
| Ритмичный стук на кочках | Контакт защиты с подрамником |
| Гул на высоких оборотах | Резонанс из-за перетяжки болтов |
| Дребезг при запуске/заглушке | Недостаточный зазор от выхлопной трубы |
При обнаружении дефектов обязательно заглушите двигатель и выполните коррекцию:
- Ослабьте проблемные крепления
- Сдвиньте защиту в нужном направлении
- Повторно проверьте зазоры
- Затяните болты с моментом, указанным производителем
Список источников
При подготовке материала использовались специализированные технические руководства и отраслевые издания, посвященные обслуживанию и тюнингу автомобилей. Основное внимание уделялось практическим аспектам монтажа и стандартам безопасности.
Дополнительно анализировались рекомендации производителей защитных конструкций и опыт независимых автомехаников. Все источники прошли перекрестную проверку для обеспечения точности инструкций и соответствия современным требованиям.
- Официальные мануалы по установке от производителей защит картера (Стальной Щит, Dafpro, Tuff)
- Технические руководства по обслуживанию автомобилей конкретных марок (Lada, УАЗ, Volkswagen)
- Специализированные издания: журналы "За рулём", "Авторевю" (разделы тюнинга)
- Протоколы испытаний на деформацию от НИИ автомобильной техники
- Видеоинструкции сертифицированных автослесарей (без гиперссылок)
- Форумы владельцев внедорожников: 4x4.ru, off-road-drive.ru (архивные обсуждения)
- Каталоги крепежных элементов ГОСТ 7798-70 и ГОСТ 11738-84
