Заземление автоцистерн - защита от искр при перевозке горючего

Статья обновлена: 18.08.2025

При транспортировке легковоспламеняющихся жидкостей и химических веществ автоцистерны подвергаются уникальным рискам. Накопление статического электричества во время налива, перевозки или слива продуктов создаёт потенциальную искру, способную вызвать возгорание или взрыв.

Электростатические разряды возникают от трения жидкости о стенки резервуара, движения транспортного средства или турбулентности перекачиваемого вещества. Без контролируемого отвода эти заряды достигают опасных величин.

Устройства заземления – критически важный элемент безопасности, обеспечивающий непрерывный отвод статического электричества в землю. Их применение прерывает цепь возможного воспламенения, защищая персонал, технику и окружающую среду от катастрофических последствий.

Механизм накопления статического заряда на корпусе цистерны

При движении автоцистерны или перекачке жидкости внутри нее происходит трение нефтепродуктов (бензина, дизельного топлива, керосина и т.д.) о стенки резервуара и внутренние элементы. Углеводородные жидкости являются диэлектриками и обладают низкой электропроводностью. В процессе трения электроны с поверхности жидкости переносятся на материал стенок цистерны или наоборот, в зависимости от электрохимических свойств веществ.

Этот трибоэлектрический эффект приводит к разделению зарядов: корпус цистерны приобретает избыточный положительный или отрицательный заряд. Накопление усиливается при турбулентном потоке жидкости (например, во время заполнения/опорожнения цистерны), распылении топлива или наличии взвешенных частиц (грязи, воды). Отсутствие прямого контакта металлического корпуса с землей во время транспортировки препятствует естественному стеканию заряда.

Ключевые факторы, влияющие на генерацию заряда

Скорость потока жидкости: Увеличение скорости перекачки прямо пропорционально интенсивности зарядообразования.
Вязкость продукта: Более вязкие жидкости (масла, мазут) генерируют заряд активнее.
Наличие примесей: Вода, твердые частицы или пузырьки газа усиливают трение и турбулентность.
Материал цистерны и внутренних компонентов: Разница в электронных свойствах материалов в контакте определяет направление переноса заряда.

Процесс	Механизм генерации заряда	Риск
Заполнение цистерны	Трение жидкости о стенки при движении вниз, разбрызгивание	Высокий (особенно первые 3 минуты и при 90% заполнении)
Транспортировка	Плескание и вибрация жидкости при движении автомобиля	Средний (зависит от состояния дороги и скорости)
Слив продукта	Турбулентность при прохождении через клапаны и патрубки	Высокий (особенно при свободном падении струи в приемную емкость)

Накопленный заряд сохраняется на корпусе до момента контакта с проводящим объектом. При достижении критического значения потенциала (порядка 10-20 кВ) происходит искровой разряд, способный воспламенить паровоздушную смесь нефтепродуктов. Энергии искры в 0.2 мДж достаточно для поджига паров бензина.

Прямое назначение заземляющего устройства при наливе/сливе ГСМ

При перекачке горюче-смазочных материалов возникает опасное явление – накопление статического электричества на поверхности автоцистерны и оборудования. Трение жидкости о стенки трубопроводов и резервуара, а также перемещение капель и паров приводит к разделению зарядов. Это создает высокий электростатический потенциал, способный вызвать искровой разряд.

Заземляющее устройство обеспечивает непрерывный отвод статических зарядов в землю, выравнивая электрический потенциал между цистерной, наливной/сливной системой и грунтом. Физический контакт зажима с кузовом автоцистерны и контур заземления создают путь с низким сопротивлением, предотвращающий накопление опасной разности потенциалов.

Ключевые функции заземления:

Искроустранение: Нейтрализует риск искрообразования между оборудованием и цистерной
Выравнивание потенциалов: Устраняет опасную разницу напряжений между объектами
Отвод зарядов: Обеспечивает мгновенное стекание статического электричества в землю

Без заземления	С заземлением
Накопление заряда до 25 000 В	Потенциал ≈ 0 В на всех элементах
Риск искры при контакте с арматурой	Исключение разряда через оборудование
Воспламенение паров от разряда (>0.2 мДж)	Предотвращение условий для воспламенения

Важно: Устройство эффективно только при наличии прямого металлического контакта с кузовом цистерны и исправном контуре заземления. Поврежденная изоляция на кабеле или окисленные контакты сводят защиту к нулю.

Основные риски нарушения техники безопасности без заземления

Отсутствие заземления автоцистерны при сливо-наливных операциях создаёт прямой путь для накопления статического электричества на корпусе резервуара. При этом любое приближение заземлённого объекта или искрообразование может спровоцировать мгновенный разряд. Энергии такой искры достаточно для воспламенения паровоздушной смеси нефтепродуктов, особенно легковоспламеняющихся жидкостей (бензин, керосин, растворители).

Незаземлённая цистерна формирует разность потенциалов между транспортным средством и землёй, а также технологическим оборудованием. Это приводит к возникновению блуждающих токов при перемещении персонала или контакте с коммуникациями. В условиях испарения нефтепродуктов такие разряды неизбежно вызывают взрывоопасную ситуацию с разрушительными последствиями.

Критические последствия

Пожар и взрыв: Искровой разряд в облаке паров топлива приводит к детонации с разрушением оборудования и распространением огня.
Травматизм персонала: Поражение электрическим током при касании цистерны, термические ожоги и ударные волны от взрыва.
Экологическая катастрофа: Разлив токсичных веществ при разрушении резервуара с загрязнением почвы и водоёмов.

Фактор риска	Механизм реализации	Предельные значения
Статическое электричество	Трение жидкости о стенки цистерны при перекачке	0.01 Дж (достаточно для воспламенения паров бензина)
Блуждающие токи	Электромагнитная индукция от ЛЭП или электрооборудования	Потенциал > 100 В относительно земли

Дополнительную опасность создаёт одновременное присутствие нескольких цистерн без заземления: разность потенциалов между ними генерирует межрезервуарные разряды даже без контакта с землёй. Особенно критично это при перегрузке комбинированных грузов (например, бензин и сжиженный газ), где концентрация паров достигает взрывоопасных значений быстрее.

Типы переносных заземляющих устройств для автоцистерн

Переносные заземляющие устройства для автоцистерн обеспечивают безопасный сток статического электричества и потенциала, возникающих при наливе или сливе горючих жидкостей. Их применение предотвращает искрообразование, способное вызвать пожар или взрыв.

Конструктивно такие устройства различаются по способу подключения к цистерне и контуру заземления, а также материалам и длине проводников. Основные типы представлены ниже.

Основные категории заземлителей

Устройства классифицируют по ключевым признакам:

По типу контакта с цистерной:
- Зажимные (крокодилы): Массивные зажимы с зубцами для надёжного крепления на металлических частях автоцистерны (рама, сливной патрубок).
- Магнитные: Устройства с сильными неодимовыми магнитами, обеспечивающими быстрый контакт даже через лакокрасочное покрытие или грязь.
По типу подключения к контуру:
- Штыревые: Имеют заострённый металлический стержень, вбиваемый в грунт для контакта с землёй.
- Стационарные разъёмы: Оснащены вилкой для подключения к предустановленным стационарным заземляющим розеткам на площадке.
- Комбинированные: Могут включать как штырь, так и разъём для гибкости применения.
По конструкции кабеля:
- Одноэлементные: Цельный проводник фиксированной длины.
- Двухэлементные (с удлинителем): Состоят из базового кабеля с зажимом/магнитом и съёмного удлинителя со штырём/вилкой.
- Катушечные: Кабель намотан на барабан для удобства хранения и регулировки длины.

Тип устройства	Ключевые особенности	Типичное применение
Зажим + Штырь	Простота, надёжность, требует вбивания штыря	Полевые условия, отсутствие стационарных розеток
Магнит + Штырь	Быстрое наложение на цистерну, устойчивость к срыву	Регулярные операции налива/слива, в том числе на АЗС
Зажим/Магнит + Вилка	Мгновенное подключение, высокая надёжность контакта	Специализированные посты с установленным контуром
Катушка + Магнит + Штырь	Удобство хранения и транспортировки, регулировка длины	Мобильные цистерны, работа на разных объектах

Выбор конкретного типа зависит от условий эксплуатации (наличие стационарного контура, тип покрытия грунта), частоты операций и требований к скорости подключения. Все устройства должны соответствовать нормативам по сопротивлению растеканию тока (обычно не более 10 Ом) и иметь визуально целый, неповреждённый кабель.

Требования к конструкции заземляющего кабеля: материалы и жила

Материал токопроводящей жилы должен обладать высокой электропроводностью и механической прочностью. Медная многопроволочная жила является оптимальным выбором из-за низкого удельного сопротивления, гибкости и устойчивости к изломам при частом скручивании. Допускается применение алюминиевых аналогов при условии увеличения сечения на 30% для компенсации меньшей проводимости.

Диаметр жилы рассчитывается исходя из требований к силе тока стекания статического заряда – минимальное сечение составляет 6 мм² (рекомендуется 10-16 мм²). Все проводники кабеля должны быть заключены в гибкую износостойкую оболочку, предотвращающую перетирание и воздействие агрессивных химических веществ (топливо, масла, растворители).

Ключевые параметры исполнения

Обязательные конструктивные особенности включают:

Многопроволочная структура: Обеспечивает сохранение целостности цепи при повреждении отдельных проволок
Морозостойкая изоляция: Сохраняет эластичность при температурах до -40°C
Усиленные концевые наконечники: Кованые медные зажимы с зубчатым захватом для надежного контакта
Цветовая маркировка: Желто-зеленая полоса на оболочке по всей длине

Характеристика	Медь	Алюминий
Минимальное сечение	6 мм²	10 мм²
Сопротивление (20°C)	≤ 3,08 Ом/км	≤ 4,6 Ом/км
Устойчивость к вибрации	Высокая	Средняя

Длина кабеля регламентируется Правилами противопожарного режима РФ – не менее 2 метров для свободного доступа к точкам заземления цистерны и стационарного контура. Обязательно наличие двойной изоляции: внутренней резиновой и внешней ПВХ-оболочки с маслобензостойкими свойствами.

Технический минимум: сопротивление растеканию тока

Основной критерий эффективности заземляющего устройства автоцистерны – сопротивление растеканию тока. Этот параметр определяет, насколько легко электрический заряд (статический или аварийный) уходит в землю, предотвращая накопление опасного потенциала на корпусе. Чем ниже сопротивление, тем надежнее защита персонала, оборудования и окружающей среды от искрообразования и электростатических разрядов.

Для автоцистерн, перевозящих легковоспламеняющиеся и горючие жидкости (ЛВЖ, ГЖ), действуют строгие нормативы. Максимально допустимое сопротивление цепи заземления между корпусом цистерны и контуром заземления не должно превышать 10 Ом. Это требование обеспечивает гарантированное стекание зарядов даже при неблагоприятных условиях (сухая почва, плохой контакт).

Факторы, влияющие на сопротивление заземления

Достижение требуемых значений зависит от нескольких ключевых элементов:

Материал и конструкция заземлителя: Используются стальные стержни, полосы или пластины достаточной длины и сечения для увеличения площади контакта с грунтом.
Удельное сопротивление грунта: Влажность, температура, состав почвы (глина, песок, камень) кардинально меняют проводимость. Сухие или каменистые грунты требуют более сложных решений.
Качество соединений: Надежный контакт между зажимом на цистерне, проводником и заземлителем. Окисление, коррозия или слабое затягивание резьбы резко увеличивают сопротивление цепи.
Глубина заложения заземлителя: Установка ниже уровня промерзания/высыхания грунта обеспечивает стабильный контакт с влажными слоями земли.

Регулярный контроль сопротивления мегомметром (тестером заземления) перед каждой операцией налива/слива – обязательная процедура. Замеры должны проводиться между точкой подключения на цистерне и стационарным заземляющим устройством терминала или проверенным независимым контуром.

Важно: Использование случайных предметов (трубы, арматура) или естественных заземлителей без предварительной проверки их сопротивления недопустимо. Только подтвержденное значение ≤ 10 Ом гарантирует безопасность технологического процесса.

Порядок корректного присоединения зажима к корпусу цистерны

Правильное присоединение зажима заземления к корпусу автоцистерны исключает риск искрообразования и статического разряда при наливе/сливе горючих жидкостей.

Ненадежный контакт или неподходящая точка крепления сводят на нет эффективность всей системы заземления, создавая угрозу воспламенения.

Алгоритм безопасного подключения

Выбор точки крепления: Укажите участок оголенного металла на корпусе (неокрашенный, без ржавчины и загрязнений). Избегайте мест с повреждениями или швов.
Подготовка поверхности: Зачистите контактную зону металлической щеткой для удаления окислов, грязи и остатков ЛКП. Протрите сухой ветошью.
Проверка зажима: Убедитесь в отсутствии трещин, коррозии на губках и исправности пружинного механизма. Контактные зубцы должны быть острыми.
Фиксация: Раскройте губки зажима, плотно прижмите к подготовленной поверхности. Убедитесь в полном прилегании всей площади контакта.
Тестирование надежности: Проверьте фиксацию попыткой смещения рукой. Зажим не должен прокручиваться или сдвигаться при умеренном усилии.

Ключевые требования: Запрещено крепить зажим к съемным элементам (крышки люков, арматура), подвижным частям или участкам с покрытием. Контакт должен осуществляться исключительно с основным корпусом цистерны.

Проверка цепи заземления выполняется тестером до начала операций. Сопротивление контакта зажим-корпус не должно превышать 10 Ом.

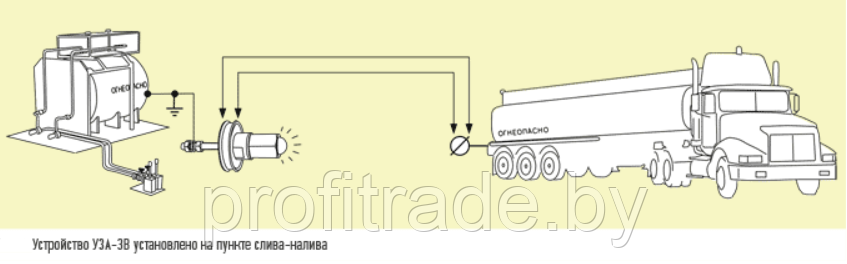

Безопасное подключение к стационарному контуру заземления

Основное требование – обеспечение непрерывного электрического соединения между кузовом автоцистерны и стационарным заземляющим устройством до начала любых операций с продуктом. Для этого применяются специализированные зажимы типа "крокодил" с усиленной пружиной и медными губками, устойчивые к коррозии и механическим повреждениям. Сечение соединительного проводника должно соответствовать требованиям ПУЭ (не менее 16 мм² для меди).

Перед подключением необходимо визуально проверить целостность кабеля и контактных поверхностей на кузове цистерны и стационарной точке. Контактные площадки должны быть очищены от краски, грязи и окислов для достижения минимального переходного сопротивления (рекомендуемое значение ≤ 10 Ом). Подключение осуществляется напрямую к выделенной стационарной клемме контура, а не к случайным металлоконструкциям.

Ключевые этапы подключения

Проверка оборудования: Убедиться в отсутствии повреждений кабеля и зажима.
Подготовка поверхностей: Зачистка контактов на кузове цистерны и стационарной клемме.
Фиксация зажимов: Плотное закрепление на штатных точках автоцистерны и стационарном контуре.
Верификация соединения: Контроль сопротивления стыка тестером или встроенным индикатором.

Параметр	Требование	Метод контроля
Сопротивление соединения	≤ 10 Ом	Переносной омметр
Сечение кабеля	≥ 16 мм² (Cu)	Визуальный замер
Сила прижима зажима	≥ 50 Н	Динамометр

Обязательна установка двух независимых заземлителей при работе с легковоспламеняющимися жидкостями класса I. Соединение должно сохраняться до полного завершения налива/слива и отсоединения коммуникаций. Запрещено использовать повреждённые кабели или зажимы с ослабленной пружиной.

Время удержания заземления: до, во время и после операций

Непрерывность заземления автоцистерны – обязательное условие для нейтрализации статического электричества на всех этапах работы. Разрыв цепи заземления в любой момент создаёт риск искрообразования и воспламенения паров топлива или химических веществ.

Соблюдение временны́х рамок подключения заземляющих устройств предотвращает накопление опасного электростатического потенциала на корпусе цистерны и трубопроводах. Преждевременное отсоединение до завершения технологических процессов или задержка в подключении при подготовке равнозначны грубому нарушению техники безопасности.

Этапы обеспечения непрерывного заземления

До начала операций
Заземляющие клещи/зажимы устанавливаются до подъезда автоцистерны к сливно-наливной эстакаде и до подключения рукавов. Проверяется целостность цепи и качество контакта с контуром заземления объекта.
Во время операций
Заземление сохраняется непрерывно на протяжении всего процесса налива/слива. Контролируется отсутствие разрывов цепи при вибрациях, перемещениях шлангов или изменении положения цистерны. Используются системы мониторинга для автоматического оповещения о потере контакта.
После завершения операций
Заземление остаётся подключённым до полного отсоединения технологических рукавов, закрытия люков и удаления цистерны на безопасное расстояние от зоны операций (минимум 3-5 метров). Отсоединение клещей производится только после визуальной проверки завершённости работ.

Этап	Критичные действия	Последствия нарушения
До операций	Подключение до подъезда к эстакаде	Искра при контакте с оборудованием/грунтом
Во время операций	Контроль целостности цепи	Воспламенение паровоздушной смеси
После операций	Отсоединение после отъезда цистерны	Разряд при отсоединении шлангов/люков

Использование заземляющих устройств с автоматической блокировкой процессов при нарушении цепи исключает человеческий фактор. Дублирующие системы контроля (механические+электронные) обязательны для АЗС и химических терминалов.

Визуальная индикация контакта: проверка надежности соединения

Надежный контакт заземляющего устройства с автоцистерной является критически важным для отвода статического электричества. Визуальная индикация подтверждает физическое соединение цепи до начала операций налива/слива, исключая риск искрообразования из-за разности потенциалов.

Современные заземляющие устройства оснащаются системами индикации, которые мгновенно сигнализируют о качестве контакта. Отсутствие визуального подтверждения требует немедленного прекращения работ и проверки соединения на целостность и отсутствие коррозии.

Ключевые методы визуального контроля

Светодиодные индикаторы: Зеленый сигнал подтверждает надежное соединение, красный/мигающий указывает на обрыв или высокое сопротивление.
Механические флажки: Физическое поднятие цветного маркера при достижении требуемого контактного давления.
Цифровые дисплеи: Отображение фактического сопротивления цепи в реальном времени (оптимально < 10 Ом).

Тип индикации	Принцип действия	Преимущества
Оптическая (LED)	Замыкание цепи активирует световой сигнал	Видимость в темноте, мгновенный отклик
Механическая	Пружинный механизм поднимает флажок при контакте	Не требует питания, устойчивость к влаге
Звуковая	Подача звукового сигнала при соединении	Дополнительное оповещение в шумной среде

Обязательная ежедневная проверка индикаторов перед эксплуатацией включает очистку контактов от грязи и тестирование на заведомо заземленной поверхности. При использовании необслуживаемых систем с автоматической диагностикой требуется регулярная поверка измерительных модулей.

Учет атмосферных условий при монтаже заземления

Атмосферные параметры напрямую влияют на электрическое сопротивление грунта и физическое состояние контактов системы заземления. Влажность, температура воздуха и почвы, а также сезонные изменения определяют требования к глубине заложения электродов, выбору материалов и технологии монтажа.

Сухая или промерзшая почва резко увеличивает сопротивление растеканию тока, снижая эффективность защиты. При проектировании необходимо учитывать климатические особенности региона и наихудшие прогнозируемые условия эксплуатации для обеспечения стабильного контакта в течение всего года.

Ключевые факторы влияния и меры компенсации

Влажность грунта:

При низкой влажности (засуха, зима) применяют более длинные электроды или увеличивают их количество для достижения глубоких влажных слоёв почвы.
Используют специальные электролитические заполнители (солевые смеси, бентонит) вокруг электродов для снижения переходного сопротивления и поддержания проводимости.

Температурный режим:

Условие	Риск	Решение
Промерзание грунта	Ледяная корка изолирует электрод	Заглубление ниже уровня промерзания (от 1.5 м в средней полосе до 3+ м на севере)
Коррозионная активность	Ускоренное разрушение металла	Применение оцинкованных/медленных стержней и антикоррозионных покрытий

Сезонные осадки и химический состав почвы:

В регионах с высоким уровнем осадков обязательна гидроизоляция наземных соединений для предотвращения окисления контактов.
В солончаках и кислых грунтах используют электроды из коррозионностойких сплавов (нержавеющая сталь, медь) для увеличения срока службы системы.

Контроль после монтажа: Измерение сопротивления заземления проводят в наиболее неблагоприятных условиях (сухой сезон или морозы) для гарантии соответствия нормам ПУЭ и ГОСТ Р 58698-2019 при любых погодных воздействиях.

Частота обязательной проверки заземляющих устройств

Периодичность контроля состояния заземляющих устройств для автоцистерн регламентируется нормативными документами, включая ГОСТ Р 58696-2019 и Правила промышленной безопасности. Требования устанавливают обязательные интервалы между проверками для обеспечения электростатической безопасности при перегрузке легковоспламеняющихся жидкостей, газов и порошков.

Базовая частота визуального осмотра и инструментальных измерений составляет 1 раз в 6 месяцев. Для объектов с повышенной категорией взрывоопасности (например, нефтебазы, АЗС) интервал сокращается до квартала. Внеплановые проверки проводятся после механических повреждений оборудования, ремонтных работ или при выявлении нарушений цепи заземления.

Ключевые требования к проверкам

Сопротивление заземления: не более 10 Ом при измерении мегаомметром
Контроль целостности: визуальный осмотр кабелей, зажимов и контактов
Проверка маркировки и паспортизации устройств

Тип операции	Минимальная частота
Измерение сопротивления	Ежеквартально
Механические испытания зажимов	Ежегодно
Проверка журналов учета	При каждой проверке

Результаты фиксируются в журнале учета защитных средств с указанием даты следующего контроля. Нарушение периодичности проверок классифицируется как грубое нарушение требований промышленной безопасности.

Диагностика повреждений кабеля: обрывы и коррозия зажимов

Обрывы кабеля возникают из-за механических перегрузок, перекручивания или естественного износа токопроводящих жил, что полностью нарушает цепь заземления. Отсутствие контакта между автоцистерной и заземляющим контуром исключает отвод статического электричества и потенциала, создавая риск искрообразования при наливе/сливе нефтепродуктов.

Коррозия зажимов (клемм) развивается под воздействием влаги, химических реагентов или блуждающих токов, приводя к окислению металла и нарушению проводимости. Даже визуально целый кабель с окисленными контактами не обеспечивает надежного электрического соединения, так как слой окислов создает высокое переходное сопротивление.

Методы выявления и профилактики

Визуальный осмотр: Обязателен перед каждым подключением. Проверяют:

Целостность изоляции и жил кабеля
Отсутствие трещин, оплавлений
Состояние зажимов: следы ржавчины, окисления, деформацию губок

Тактильно-механическая проверка:

Протестировать фиксацию зажима на контактной площадке цистерны (должен держаться плотно, без люфта)
Проверить подвижность шарнирных элементов клемм – заклинивание указывает на коррозию

Измерение сопротивления: Используют мультиметр или мегаомметр:

Тип повреждения	Показания прибора
Обрыв жилы	Сопротивление → ∞ (обрыв цепи)
Коррозия зажимов	Сопротивление > 5 Ом (при норме ≤1 Ом)
Частичный обрыв	Скачки значения при изгибе кабеля

Профилактические меры:

Обработка зажимов антикоррозийной смазкой
Хранение кабеля в сухом месте без перегибов
Замена элементов при первых признаках износа

Игнорирование диагностики ведет к ложному ощущению безопасности: внешне исправное устройство с поврежденным кабелем или клеммами не выполняет свою функцию, что многократно увеличивает вероятность пожара или взрыва.

Опасность "лже-заземления" при плохом контакте

Лже-заземление возникает при видимости подключения заземляющего устройства (например, накинутого зажима), но фактическом отсутствии надежного электрического соединения из-за коррозии, загрязнений, слабого прижима или повреждения контактных поверхностей. Автоцистерна при этом остается изолированной от контура заземления, несмотря на кажущееся наличие защиты.

Такая ситуация крайне опасна, так как создает ложное ощущение безопасности у персонала. При накоплении статического заряда во время налива/слива или в случае пробоя изоляции оборудования потенциал не отводится в землю. Это приводит к внезапному искрообразованию между кузовом цистерны и землей или заземленными элементами инфраструктуры (трубопроводами, рампой).

Ключевые риски и последствия

Основные угрозы включают:

Воспламенение паров ЛВЖ/ГЖ: Искра способна поджечь горючую среду вокруг цистерны, вызывая взрыв или пожар.
Электротравмы персонала: При касании "заземленной" (но фактически находящейся под напряжением) цистерны возникает риск смертельного поражения током.
Повреждение оборудования: Электростатические разряды или токи утечки выводят из строя датчики, системы контроля и коммуникации.

Критически важны регулярная проверка и обслуживание контактных узлов:

Очистка контактов от окислов и грясти перед каждым соединением.
Контроль усилия прижима зажимов (визуально и инструментально).
Использование заземляющих устройств с сигнализацией (световой/звуковой), подтверждающей реальный контакт.

Признак лже-заземления	Профилактическая мера
Вибрация зажима при ветре	Применение зажимов с зубчатыми губками и пружинами
Потемнение/окалина на контактах	Ежемесячная зачистка контактов и обработка антикором
Отсутствие индикации на умных зажимах	Проверка батарей индикаторов перед операцией

Игнорирование качества контакта сводит на нет всю систему заземления, превращая защитное устройство в элемент повышенной опасности. Только физически подтвержденная целостность цепи гарантирует безопасность операций с автоцистернами.

Нормативная база: ФНП, ГОСТ и правила перевозок

Обязательность применения устройств заземления при наливе/сливе автоцистерн с горючими жидкостями и газами регламентируется федеральными нормами и правилами (ФНП) в области промышленной безопасности. Ключевым документом выступает ФНП "Правила безопасности при перевозке опасных грузов железнодорожным, автомобильным транспортом", утвержденные приказом Ростехнадзора. Данные правила прямо указывают на необходимость заземления кузова транспортного средства и резервуара перед началом операций для предотвращения искрообразования.

Технические требования к самим устройствам заземления (сопротивление заземляющей цепи, конструкция зажимов, сечение проводников) устанавливаются межгосударственными и национальными стандартами. Основным является ГОСТ Р 58404-2019 "Заземления переносные для защиты от статического электричества. Общие технические требования". Он определяет параметры безопасности, методы испытаний и маркировку устройств, обеспечивающих эффективный сток электростатических зарядов.

Дополнительные нормативные акты

Помимо ФНП и ГОСТ, требования к заземлению автоцистерн содержатся в следующих документах:

Правила перевозки опасных грузов автотранспортом (ПОГАТ): Уточняют порядок проведения операций налива/слива, включая обязательный контроль целостности заземляющей цепи перед началом работ и визуальную проверку состояния устройств.
ГОСТ 12.4.124-83 "Средства защиты от статического электричества. Общие технические требования": Устанавливает общие принципы защиты, включая методы заземления оборудования и транспорта.
Инструкции по безопасной эксплуатации автозаправочных станций (АЗС) и нефтебаз: Детализируют процедуры заземления конкретно на объектах слива-налива, часто требуя использования стационарных контуров заземления и проверки сопротивления цепи специальными приборами.

Соблюдение указанных норм контролируется Ростехнадзором и органами Ространснадзора. Нарушение требований к заземлению автоцистерн при работе с опасными грузами классифицируется как серьезное нарушение промышленной и транспортной безопасности, влекущее административную ответственность.

Операции, при которых использование заземления критично

Заземление автоцистерн становится жизненно важным при выполнении операций, связанных с перекачкой, наливом или сливом легковоспламеняющихся жидкостей (ЛВЖ), горючих жидкостей (ГЖ) и химически активных веществ. Отсутствие заземляющего устройства в этих ситуациях провоцирует накопление статического электричества из-за трения жидкости о стенки резервуара или трубопроводов, что способно вызвать искру с катастрофическими последствиями.

Критичность обусловлена высокой вероятностью образования взрывоопасных паровоздушных смесей вблизи зоны операций. Статический разряд, возникающий при разности потенциалов между цистерной, оборудованием и землей, служит источником воспламенения даже при отсутствии открытого огня или электрооборудования. Строгое применение заземления нейтрализует этот риск, обеспечивая безопасный отвод заряда.

Ключевые операции, требующие обязательного заземления:

Налив/слив нефтепродуктов (бензин, дизтопливо, керосин) через рукава или стационарные системы.
Перекачка ЛВЖ и ГЖ между цистерной и технологическими емкостями, включая операции кросс-налива.
Загрузка/разгрузка химических веществ (растворители, спирты, сжиженные газы), способных образовывать взрывоопасные концентрации.
Очистка и ремонт резервуаров после транспортировки горючих сред, особенно при наличии остаточных паров.

Особое внимание уделяется операциям в условиях низкой влажности, на ветру или при использовании синтетических фильтров/утеплителей – эти факторы многократно усиливают генерацию статического заряда. Заземляющие устройства должны подключаться до начала перекачки и отсоединяться только после завершения процесса и отсоединения коммуникаций.

Операция	Фактор риска	Требование к заземлению
Налив бензина в АЗС	Испарение легких фракций, трение струи	Заземление цистерны + проверка цепи перед открытием клапанов
Слив этанола на складе	Высокая электропроводность пара	Заземление цистерны и приемной емкости
Перекачка ацетона	Низкая температура вспышки (-18°C)	Контроль непрерывности цепи в процессе операции

Отличия заземления для цистерн с нефтепродуктами и ЛВЖ

Основное различие заключается в электрической проводимости транспортируемых веществ. Нефтепродукты (дизельное топливо, мазут, масла) обладают крайне низкой электропроводностью (10^-12–10^-14 См/м), что способствует интенсивному накоплению статического заряда при движении или перекачке. Для них критично применение заземлителей с сопротивлением не выше 10 Ом и обязательный контроль соединения перед началом операций.

ЛВЖ (бензин, спирты, ацетон) имеют более высокую проводимость (10^-6–10^-9 См/м), что снижает скорость генерации статического электричества. Однако их повышенная летучесть и низкая температура вспышки требуют особого внимания к скорости рассеивания заряда. Для ЛВЖ с проводимостью выше 50 пСм/м допускается сопротивление заземления до 100 Ом при условии гарантированного контакта.

Ключевые технические отличия

Критерий	Нефтепродукты	ЛВЖ
Удельное сопротивление жидкости	10¹²–10¹⁴ Ом·м	10⁶–10⁹ Ом·м
Требуемое сопротивление заземления	≤ 10 Ом	≤ 100 Ом (для высокопроводящих ЛВЖ)
Критичные операции	Наполнение, слив, транспортировка	Наполнение, фильтрация, перемешивание
Тип заземляющих устройств	Стационарные клеммы с визуальным контролем	Автоматические зажимы с сигнализацией

Дополнительные требования для ЛВЖ:

Обязательная установка промежуточных заземлителей при наливе через фильтры
Использование токопроводящих рукавов с металлической оплёткой
Запрет на операции при влажности воздуха ниже 40% без дополнительных мер

Общие элементы для обоих типов:

Медные кабели сечением ≥ 16 мм²
Время срабатывания заземления ≤ 3 секунд
Регулярная проверка контактных соединений

Использование контрольных приборов для замера потенциала

Регулярный замер разности потенциалов между корпусом автоцистерны и землёй – обязательная процедура для предотвращения искрообразования при сливо-наливных операциях. Точное измерение подтверждает эффективность заземляющего контура и отсутствие опасной разности напряжений, возникающей из-за статического электричества или блуждающих токов.

Для контроля применяются специализированные приборы: мегаомметры, цифровые мультиметры с высоким входным сопротивлением или статические вольтметры. Измерения проводятся до начала операций с нефтепродуктами, при подключённом заземляющем устройстве, в точках непосредственного контакта цепи с цистерной и грунтом.

Ключевые аспекты проведения замеров

Основные требования к процедуре и оборудованию:

Диапазон измерений: Приборы должны охватывать диапазон 0–1000 В постоянного тока с погрешностью не более ±1%.
Порог безопасности: Потенциал не должен превышать 10 В согласно нормам ПБ 09-540-03. При превышении операция приостанавливается до устранения риска.
Периодичность: Замеры выполняются перед каждым наливом/сливом, а также при смене позиции цистерны или после длительного простоя.

Порядок действий персонала:

Визуально проверить целостность заземляющего проводника.
Подключить клеммы прибора к корпусу цистерны и заземляющему штырю.
Снять показания при отсутствии подвижек оборудования и людей в зоне контакта.
Зафиксировать результат в журнале с указанием времени, параметров цистерны и метеоусловий.

Тип прибора	Чувствительность	Особенности применения
Аналоговый вольтметр	0,1 В	Устойчив к помехам, требует калибровки
Цифровой мультиметр	0,01 В	Автоматическая индикация превышения порога
Статический анализатор	0,001 В	Используется на объектах с высоким классом взрывозащиты

Важно: Приборы подлежат поверке каждые 6 месяцев и должны иметь искробезопасное исполнение (маркировка Ex). Неисправное оборудование или отсутствие протоколов замеров приравнивается к нарушению системы заземления.

Типовые ошибки персонала при подключении заземления

Персонал часто пренебрегает визуальным контролем целостности заземляющих устройств перед подключением. Не выявляются повреждения кабелей: переломы жил, коррозия контактов, нарушение изоляции. Это приводит к отсутствию непрерывной цепи заземления даже при формальном соблюдении процедуры.

Распространённой ошибкой является подключение зажимов к окрашенным или загрязнённым поверхностям автоцистерны. Лакокрасочное покрытие, грязь или окислы создают высокое переходное сопротивление, сводя на нет эффективность заземления. Контакт должен обеспечиваться исключительно с чистыми металлическими участками.

Основные ошибки при монтаже

Неправильный выбор точки крепления: Установка зажимов на подвижные элементы (люки, крышки) или тонкостенные конструкции, не обеспечивающие надёжного контакта с корпусом цистерны.
Игнорирование проверки цепи: Отказ от использования тестеров для измерения сопротивления после подключения. Визуальный контроль без приборов не гарантирует электрической целостности.
Нарушение последовательности: Подключение заземления после начала налива/слива или его демонтаж до полного завершения операций и отсоединения коммуникаций.

Ошибка	Последствие	Мера предотвращения
Использование одного заземляющего устройства для нескольких цистерн	Перегрузка цепи, искрообразование при разрыве связи	Индивидуальное заземление каждой единицы техники
Перекручивание кабелей	Механическое напряжение, риск обрыва при перемещении	Прокладка кабелей без натяжения и петель
Заземление через технологические трубопроводы	Статический разряд через коммуникации, искрение в зонах налива	Подключение строго к выделенным корпусным клеммам

Пренебрежение погодными факторами: Не очищаются контакты от наледи зимой или влажной грязи в дождливый период, что критично увеличивает сопротивление.
Смешение функций: Применение технологических цепей (например, для защиты оборудования) вместо специализированных заземлителей для снятия статики.
Неконтролируемое время контакта: Демонтаж заземления раньше, чем завершена вентиляция парового пространства после операций.

Конструкции интегрированных систем заземления на цистерне

Интегрированные системы заземления монтируются непосредственно на корпус автоцистерны и состоят из стационарных токопроводящих элементов. Ключевым компонентом является заземляющий контакт (шинка) из коррозионностойкого металла (медь, нержавеющая сталь), расположенный в зоне налива/слива и подключенный к металлическому кузову цистерны низкоомным соединением. Для защиты от механических повреждений контакт часто размещают в углублении или оборудуют откидной крышкой.

Система включает встроенный контроллер с индикацией состояния заземления, который непрерывно проверяет сопротивление цепи между цистерной и стационарным заземляющим контуром объекта. При подключении через съемный кабель с зажимами типа "крокодил" или быстросъемными разъемами контроллер анализирует качество контакта. Только при достижении безопасного порога сопротивления (обычно ≤ 10 Ом) подается световой/звуковой сигнал, разрешающий операции с нефтепродуктами.

Типовые элементы конструкции

Первичная шина заземления: Медная полоса, приваренная к раме цистерны вдоль днища.
Токоотводящие кабели: Гибкие многожильные проводники в изоляции, соединяющие шину с точками налива.
Контрольные точки доступа: Гнезда с пружинными контактами в защищенных боксах на обоих бортах цистерны.
Блок мониторинга: Влагозащищенный модуль с сигнальными светодиодами (красный/зеленый) и реле блокировки.

Конструктивный элемент	Материал	Требования
Заземляющая шина	Медь M1, нерж. сталь AISI 316	Сечение ≥ 50 мм², прямое присоединение к кузову
Соединительные зажимы	Латунь, бронза	Самозажимные, сила сжатия ≥ 70 кгс
Изоляция кабелей	Морозостойкий PVC	Диапазон температур: -50°C...+125°C

Обязательная интеграция с системой статического разряда обеспечивает нейтрализацию зарядов через заземление до начала налива. Конструкция исключает использование съемных перемычек – заземление активируется автоматически при подсоединении кабеля к стационарному контуру терминала. Встроенные датчики предотвращают отсоединение во время операций путем блокировки разъемов под давлением.

Особенности заземления цистерн Газпром нефть

Основное внимание уделяется предотвращению электростатических разрядов при перекачке легковоспламеняющихся нефтепродуктов. Цистерны подвержены накоплению статического электричества из-за трения жидкости о стенки во время движения и заполнения. Без эффективного заземления это создает риск искрообразования с последующим возгоранием паров.

Специфика заключается в строгом соблюдении корпоративных стандартов ПАО "Газпром нефть", которые превышают требования ГОСТ Р 52230-2004. Технологические процессы предполагают обязательную проверку целостности контура перед каждой операцией налива/слива. Используются двухточечные схемы подключения для исключения обрыва цепи.

Ключевые технические требования

Применение зажимов типа "крокодил" с усилием сжатия ≥70 Н и медными проводниками сечением 16 мм²
Сопротивление заземляющего устройства ≤10 Ом при любых погодных условиях
Обязательная интеграция с системой автоматического допуска к наливу (блокировка клапанов при отсутствии контакта)

Контрольные процедуры включают:

Визуальный осмотр кабелей перед началом операций
Измерение сопротивления цифровым мегомметром 3 раза в квартал
Маркировку оборудования цветовым кодом по типу перевозимого продукта

Тип нефтепродукта	Длительность заземления	Дополнительные меры
Бензины	За 5 мин до налива + 15 мин после	Ионизация паров
Дизельное топливо	За 3 мин до налива + 10 мин после	Контроль влажности

Особое требование - использование автономных переносных комплексов при работе в полевых условиях. Устройства оснащаются световой индикацией состояния цепи и виброустойчивыми разъемами. Для цистерн с полимерным покрытием применяются контактные площадки из нержавеющей стали, ввариваемые в корпус.

Расчет длины кабеля в зависимости от точки подключения

Длина заземляющего кабеля для автоцистерны напрямую влияет на безопасность операций слива/налива. Недостаточная длина создает риск обрыва соединения при перемещении цистерны или вибрациях, а избыточная увеличивает вероятность повреждения кабеля и усложняет работу.

Точка подключения кабеля на автоцистерне определяет траекторию его прокладки. Ключевые факторы – расстояние от стационарной заземляющей шины до контактной площадки на цистерне, расположение оператора и необходимость исключения натяжения при полном развороте транспортного средства.

Формула расчета и параметры

Базовая формула для определения минимальной длины кабеля (L_min):

L_min = D + S + R

D – расстояние от точки заземления до оси задних колес цистерны (в метрах)
S – безопасный запас для компенсации смещения (рекомендуется ≥ 1.5 м)
R – радиус разворота автоцистерны (максимальное значение по ТТХ)

Точка подключения на цистерне	Типовая D (м)	Минимальная L_min (м)	Рекомендации
Боковая стенка (ближе к кабине)	2.0–3.0	5.5–7.0	Учитывать риск зацепления при развороте
Задняя часть рамы	1.0–1.5	4.0–5.0	Контроль провисания при движении вперед
Зона сливного клапана	3.5–5.0	7.0–9.0	Обязательный запас для доступа оператора

Дополнительные требования:

Кабель всегда должен достигать точки подключения без натяжения под углом до 45° к раме
При наличии нескольких точек выбирать вариант с минимальной длиной трассы
Учитывать высоту крепления: кабель не должен касаться земли или элементов шасси

Хранения и транспортировка заземляющих комплектов в машине

Комплект заземления должен храниться в специально отведённом месте автомобиля, защищённом от механических повреждений, влаги и агрессивных сред. Обязательным требованием является легкодоступность для водителя или ответственного лица при необходимости выполнения операций слива/налива нефтепродуктов.

Элементы комплекта (зажимы типа "крокодил", проводники, струбцины) размещаются в прочном не проводящем ток контейнере или сумке с фиксирующими отделениями. Это предотвращает перетирание проводов, деформацию контактов и случайное короткое замыкание при транспортировке.

Ключевые правила размещения

Фиксация контейнера: крепление к кузову или в кабине с помощью штатных крепёжных элементов (ремни, скобы)
Защита от коррозии: обработка металлических частей антикоррозийными составами при длительном хранении
Видимость маркировки: нанесение знака "Заземление" на контейнер или место хранения

Параметр контроля	Периодичность	Действия при нарушении
Целостность изоляции проводов	Перед каждым использованием	Немедленная замена повреждённого участка
Коррозия контактных поверхностей	Еженедельно	Зачистка наждачной бумагой или замена зажимов
Надёжность соединений	Ежемесячно	Подтяжка болтовых креплений, проверка пружин зажимов

Извлеките комплект перед началом операций с цистерной
Проверьте визуально отсутствие видимых повреждений
Протрите контактные площадки зажимов сухой ветошью
Верните в контейнер после полного отсоединения от заземляющих устройств

Список источников

При подготовке материалов по устройствам заземления для автоцистерн критически важно опираться на авторитетные нормативно-технические документы и научно-практические публикации. Это обеспечивает достоверность информации о принципах работы, требованиях безопасности и методиках применения заземляющих систем.

Основными источниками для изучения данной темы выступают действующие государственные стандарты, отраслевые правила безопасности, специализированные руководства по электростатике в технологических процессах и материалы научных исследований в области защиты от искрообразования при транспортировке горючих жидкостей.

ГОСТ 12.4.124-83 "Системы стандартов безопасности труда. Средства защиты от статического электричества. Общие технические требования"
Правила устройства электроустановок (ПУЭ) - Глава 1.7 "Заземление и защитные меры электробезопасности" (Актуальная редакция)
РД 153-39.4-078-01 "Правила технической эксплуатации автозаправочных станций" (Разделы по электростатической безопасности)
ГОСТ Р 58404-2019 "Автоцистерны для нефтепродуктов. Общие технические требования" (Разделы по оборудованию безопасности)
Кузнецов А.В. "Защита от статического электричества в нефтегазовом комплексе" - М.: Недра, 2018 (Глава 4 "Заземление подвижных объектов")
СП 12.13130.2009 "Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности" (Классификация зон вокруг автоцистерн)
Материалы отраслевого журнала "Безопасность труда в промышленности" - Анализ аварий при наливе легковоспламеняющихся жидкостей (2019-2023 гг.)
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением" (Требования к резервуарам)
Техническая документация производителей заземляющих устройств (Kingsmill Industries, Newson Gale) - Руководства по монтажу и эксплуатации
Отчеты НИИ пожарной безопасности МЧС России: "Исследование эффективности заземляющих систем на транспорте ГСМ" (2021 г.)
