510 коннектор - как правильно выбрать

Статья обновлена: 18.08.2025

Стандарт 510 коннектора стал неотъемлемой частью мира вейпинга, обеспечивая совместимость между различными устройствами и аксессуарами.

Кажущаяся простота разъема скрывает важные нюансы, влияющие на качество соединения, безопасность и удобство использования.

Понимание материалов изготовления, типа резьбы, наличия изоляции и особенностей пружинного контакта критически важно для правильного выбора.

Неверно подобранный коннектор может привести к плохому контакту, перегреву или даже повреждению оборудования.

Ключевые параметры: материал корпуса и пин-изолятора

Материал корпуса напрямую влияет на механическую прочность, устойчивость к коррозии и термостойкость коннектора. Нержавеющая сталь обеспечивает максимальную долговечность и защиту от деформации, тогда как алюминий снижает общий вес устройства, но требует анодирования для предотвращения окисления. Латунные корпуса часто встречаются в бюджетных моделях, но склонны к образованию патины.

Пин-изолятор критически важен для электрической безопасности и предотвращения короткого замыкания. Он должен сохранять стабильность при высоких температурах (до 250–300°C) и обладать минимальной электропроводностью. Некорректный выбор изолятора приводит к расплавлению детали, залипанию пина или нарушению контакта.

Распространенные материалы и их особенности

Компонент	Материал	Преимущества	Риски
Корпус	Нержавеющая сталь	Прочность, устойчивость к коррозии	Высокая стоимость, вес
	Алюминий	Легкость, хороший теплоотвод	Мягкость, риск срывов резьбы
	Латунь	Низкая цена, простота обработки	Окисление без покрытия
Пин-изолятор	PEEK (полиэфирэфиркетон)	Термостойкость (до 300°C), нулевая токопроводность	Цена в 2-3 раза выше аналогов
Пин-изолятор	Дешевый пластик	Низкая стоимость	Деформация при 80-100°C, риск замыкания

Для изолятора абсолютно недопустимы материалы вроде силикона или резины – они плавятся при первом же нагреве. Качественные коннекторы используют исключительно инженерные термопласты: PEEK, PEI или керамику. Последняя применяется реже из-за хрупкости, но выдерживает экстремальные температуры.

Типы резьбовых соединений: стандарты и совместимость

Для 510 коннекторов резьбовое соединение критически влияет на герметичность, надежность фиксации и совместимость с баками и модами. Основные стандарты включают метрическую (M20, M21) и дюймовую (eGo, 510) резьбу, каждый со специфическим шагом и диаметром. Неверный подбор приводит к перекосу, повреждению контактов или полному отказу соединения.

Совместимость усложняется вариациями в исполнении: некоторые производители используют нестандартный шаг (например, 0.75 мм вместо 0.5 мм) или глубину резьбы. Особое внимание уделяется длине положительного пина – его вылет должен компенсировать допуски резьбы для гарантированного контакта без зазоров.

Ключевые стандарты резьбы

Распространенные типы:

Классическая 510 (7mm x 0.5mm): фактический индустриальный стандарт. Совместима с большинством устройств, но чувствительна к перетяжке из-за мелкого шага.
eGo (12mm x 0.5mm): внешняя резьба для крепления защитных колец. Не взаимозаменяема с 510 без переходников.
M21 x 1mm: встречается в некоторых POD-системах. Крупный шаг снижает риск срыва, но ограничивает совместимость.

Тип резьбы	Параметры (диаметр x шаг)	Совместимость	Риски
510	7мм x 0.5мм	Универсальная	Срыв резьбы при перегрузке
eGo	12мм x 0.5мм	Только с eGo-аксессуарами	Механическое несоответствие с 510
M20	20мм x 1мм	Ограниченная (спецустройства)	Ошибочное соединение с 510

Проблемы кросс-совместимости:

Гибридные коннекторы (eGo/510) требуют точного позиционирования: при неправильной установке атомайзера повреждается центральный контакт.
Устройства с плавающим пином адаптивны к вариациям глубины резьбы, но фиксированные пины критичны к допускам.
Алюминиевые резьбовые части подвержены деформации – предпочтительна нержавеющая сталь или латунь.

Важно: Перед покупкой проверяйте документацию производителя на соответствие ISO 9001 или спецификациям JDMA (Japan Electronic Cigarette Association). Используйте калибровочные кольца для теста посадки при работе с незнакомыми брендами.

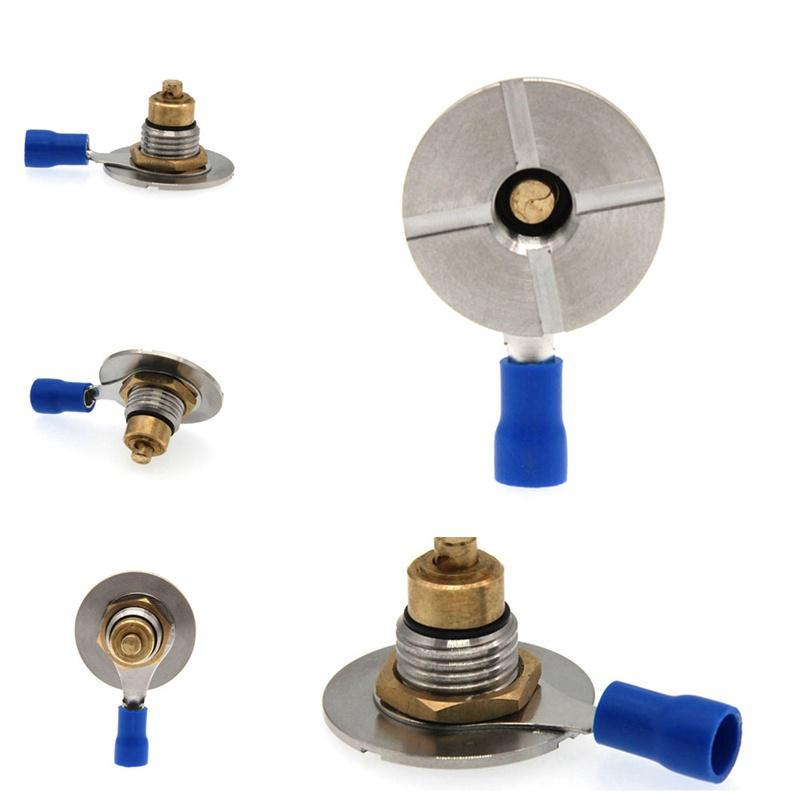

Особенности выбора для механических модов

В механических модах отсутствует электронная защита, поэтому 510 коннектор становится критически важным элементом безопасности. Его параметры напрямую влияют на риск короткого замыкания, стабильность контакта и общую надежность устройства. Неправильный выбор может привести к повреждению аккумулятора или атомайзера.

Ключевые критерии включают материал изготовления, конструкцию пина, совместимость с атомайзерами и качество изоляции. Механические моды требуют особого внимания к зазорам и чистоте контакта, так как все функции защиты ложатся на конструкцию коннектора и правильную эксплуатацию.

Ключевые аспекты выбора

Материал контактных поверхностей

Медь/латунь с серебрением: Максимальная проводимость, снижает вольтаж-дроп. Требует регулярной очистки от окислов.
Нержавеющая сталь: Устойчивость к коррозии, но выше сопротивление. Оптимальна для бюджетных решений.
Золотое покрытие: Защита от окисления при сохранении проводимости. Долговечно, но повышает стоимость.

Тип положительного пина

Регулируемый пин: Позволяет компенсировать зазоры между модом и атомайзером. Обязателен для гибридного подключения (без платы защиты). Требует контроля фиксации.
Фиксированный пин: Стабильный контакт, но риск несовместимости с некоторыми атомайзерами. Только для модов с платой защиты.
Пружинная нагрузка (spring-loaded): Автоматическая регулировка под длину пина атомайзера. Снижает риск зазоров, но сложнее в обслуживании.

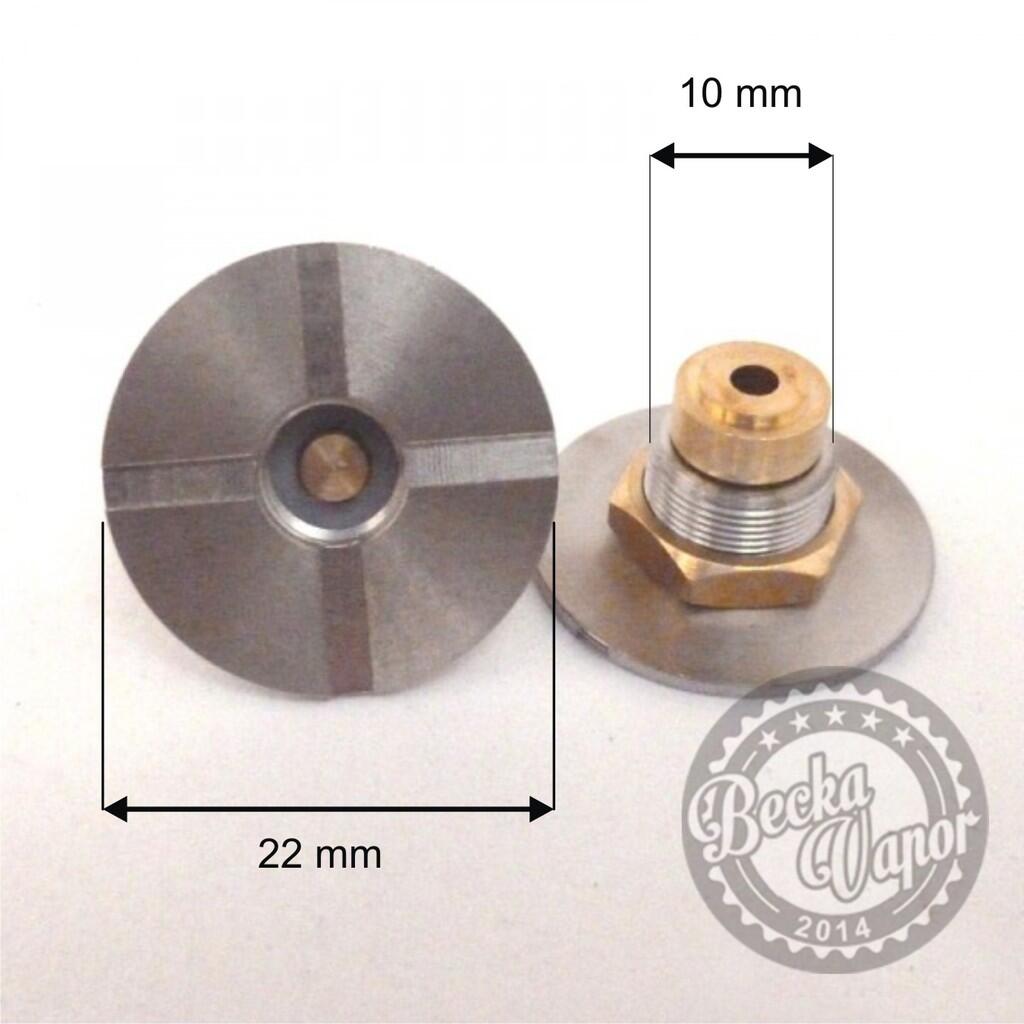

Совместимость и размеры

Параметр	Значение	Важность
Диаметр коннектора	22-25 мм	Соответствие посадочному месту в моде
Длина выступающего пина	≥1 мм	Предотвращение замыкания на корпус
Резьба	М7×0.5	Стандарт совместимости с атомайзерами

Изоляция и безопасность

Обязательно наличие тефлонового или керамического изолятора между положительным пином и корпусом коннектора. Проверяйте отсутствие сколов и микротрещин. Для гибридных модов выбирайте коннекторы с глубокой посадкой пина (не менее 1 мм в неактивном состоянии) для исключения контакта с батареей.

Дополнительные факторы

Посадочная глубина: Достаточная высота бортиков для надежной фиксации атомайзера.
Уплотнительные кольца: Защита от попадания жидкости на контакты батареи.
Легкость обслуживания: Возможность разборки для чистки контактов без деформации.

Подбор для бокс-модов: регулировка зазора и полярности

Ключевой аспект совместимости 510 коннектора с бокс-модом – точное соответствие зазора между положительным пином аккумуляторного блока и контактом атомайзера. Недостаточный зазор провоцирует отсутствие контакта и отказ устройства, чрезмерный – риск деформации пружины или повреждения платы при затягивании атомайзера.

Полярность подключения критична для безопасности: стандарт требует положительного контакта по центру коннектора и отрицательного – через резьбу корпуса. Ошибка в распайке или использовании нестандартных атомайзеров с обратной полярностью (чаще в устаревших моделях) вызывает короткое замыкание.

Практические рекомендации

Проверка и регулировка зазора:

Используйте неметаллический щуп для измерения расстояния между пином атомайзера и платой коннектора при вкрученном устройстве.
Оптимальный зазор – 0.5-1 мм. Регулируйте выкручиванием/закручиванием центрального пина атомайзера (если конструкция позволяет).
Для модов с жестко зафиксированным пином применяйте проставочные кольца (spacers) под атомайзер.

Контроль полярности:

Убедитесь, что центральный контакт атомайзера изолирован от корпуса (тестером в режиме проверки цепи).
Избегайте гибридных соединений "атомайзер-мод" с разной полярностью – это гарантированное КЗ.
При замене коннектора на плате мода строго соблюдайте схему: "+" к центральному пину, "-" к внешней обойме.

Проблема	Признак	Решение
Слишком малый зазор	Атомайзер не вкручивается до конца, "Check Atomizer"	Аккуратно вытянуть пин атомайзера
Слишком большой зазор	Мод не распознает атомайзер, люфт при установке	Утопить пин атомайзера или добавить проставочное кольцо
Ошибка полярности	Искры, нагрев коннектора, срабатывание защиты	Проверить распайку коннектора/атомайзера тестером

Важно: Регулировку пина выполняйте только на отсоединенном от батареи устройстве. Избегайте перетяжки атомайзера – это повреждает уплотнители и деформирует контакты.

Оценка качества пайки и контактных площадок

Визуальный осмотр пайки обязателен при выборе 510 коннектора. Контактные площадки должны быть чистыми, без следов окисления, коррозии или механических повреждений. Обращайте внимание на равномерность покрытия контактов – неравномерный слой припоя или его отсутствие на участках указывает на брак. Отклонения по цвету (тусклость, потемнение) часто сигнализируют о нарушении технологического процесса или использовании некачественных материалов.

Форма паяного соединения критична для надежности. Идеальный контакт демонстрирует гладкую, вогнутую поверхность припоя, равномерно распределенного между площадкой и выводом коннектора. Наличие шариков припоя, наплывов, острых выступов или трещин недопустимо – это ведет к коротким замыканиям или обрывам. Проверяйте смачиваемость: припой должен полностью охватывать контактную зону без разрывов или отслоений.

Ключевые параметры для детальной проверки

Механическая прочность: Убедитесь в отсутствии люфта выводов коннектора относительно платы. Микродвижения провоцируют разрушение пайки под нагрузкой. Используйте пинцет для аккуратного тестирования – соединение не должно шататься или издавать хруст.

Электрические характеристики: Обязательно измерьте сопротивление контактов мультиметром. Стабильно низкое сопротивление (обычно менее 0.5 Ом) подтверждает хорошее электрическое соединение. Высокие или "прыгающие" значения указывают на проблемы.

Распространенные дефекты и их причины:

Холодная пайка (матово-серая поверхность, шероховатость) – недостаточный нагрев или загрязнение.
Недопай (припой не покрывает площадку полностью) – плохая смачиваемость, мало флюса.
Перегрев (обугленные следы, отслоение дорожки) – избыточная температура или время пайки.
Трещины в припое – термические напряжения, вибрация, несовместимость КТР материалов.

Дефект	Визуальный признак	Риск
Перемычки	Нити припоя между контактами	Короткое замыкание
Пустоты/поры	Пузырьки внутри припоя	Снижение проводимости, перегрев
Отслоение площадки	Приподнятые медные дорожки	Обрыв цепи

Используйте лупу или микроскоп для выявления микротрещин и мелких дефектов. Проверяйте целостность изоляции вокруг контактов – оплавление или изменение цвета пластика указывает на перегрев при монтаже. Для ответственных применений применяйте рентген-контроль для анализа скрытых паек под корпусом.

Защита от протечек: прокладки и герметизация

Надёжная герметизация 510 коннектора критична для предотвращения протечек жидкости и попадания воздуха в атомайзер. Неправильный выбор или установка уплотнительных элементов приводит к "подсасыванию" воздуха, затёкам на батарейный модуль или поломке резьбы. Основная нагрузка ложится на прокладки и герметизирующие составы, которые должны выдерживать давление, температурные перепады и химическое воздействие жидкостей.

Прокладки в 510 коннекторе расположены в двух ключевых точках: между центральным пином и изолятором, а также по окружности основания коннектора. Их целостность и эластичность обеспечивают барьер для жидкости. Герметики дополняют эту защиту, заполняя микрощели в резьбовых соединениях и неподвижных стыках. Использование неподходящих материалов или нарушение технологии нанесения сводит эффективность к нулю.

Ключевые элементы защиты

Типы прокладок:

Силиконовые – стандарт для большинства устройств: термостойкие (-60°C до +200°C), инертные к жидкостям, но чувствительны к механическим повреждениям.
Фторопластовые (PTFE) – для агрессивных жидкостей: устойчивы к кислотам и растворителям, но требуют точной подгонки по размерам.
Резиновые (EPDM) – бюджетный вариант: высокая эластичность, но разбухают от глицерина и цитрусовых ароматизаторов.

Герметики и правила применения:

Тефлоновая лента (ФУМ) – только для резьбы коннектора! Наматывается по часовой стрелке максимум в 1.5 слоя без перехлёста на последнюю нить резьбы.
Силиконовый герметик пищевой – для неподвижных стыков: наносится тонкой полосой, излишки удаляются до полимеризации.
Анаэробные составы – для фиксации центрального пина: отвердевают без воздуха, не растекаются.

Проблема	Ошибка герметизации	Решение
Подтёк на плату мода	Износ или неплотная посадка нижней прокладки	Замена прокладки + силикон на стыке коннектора и корпуса
Просачивание жидкости в резьбу	Отсутствие ФУМ-ленты или перетяжка соединения	Переборка с правильной намоткой тефлона (без выдавливания)
Воздушные пузыри в баке	Трещина в прокладке центрального пина	Установка цельного силиконового уплотнителя

Важно: Никогда не используйте герметики на основе органических растворителей – они разрушают пластик и резину. Проверяйте совместимость материалов с компонентами жидкости (особенно с кислотами и "ледянными" ароматизаторами). Регулярная замена прокладок (раз в 3-6 месяцев) предотвратит 90% проблем с протечками.

Проверка износостойкости резьбы при частой замене девайсов

Механический износ резьбы 510 коннектора – критический фактор при регулярном подключении и отключении устройств. Каждое вкручивание/выкручивание создает трение между металлическими поверхностями, постепенно приводя к деформации витков, появлению люфта и снижению надежности контакта. Недостаточная износостойкость ведет к разбалтыванию соединения, перебоям в зарядке или передаче данных, а в запущенных случаях – к полному отказу порта.

Производители тестируют резьбовую часть, имитируя многократные циклы подключения на специальных стендах. Ускоренные испытания включают тысячи циклов "вкручивание-выкручивание" с контролируемым усилием и скоростью. После определенного количества циклов (например, 5 000 или 10 000) проверяют сохранение геометрии резьбы, усилие затяжки и отсутствие металлической стружки – признака активного износа.

Ключевые аспекты оценки

Материал корпуса: Латунь и нержавеющая сталь превосходят дешевые сплавы алюминия или цинка по устойчивости к истиранию.
Покрытие резьбы: Никелевое или золотое напыление снижает трение и предотвращает коррозию, продлевая ресурс.
Точность изготовления: Резьба с четкой геометрией (угол профиля, шаг) и минимальными допусками меньше подвержена заклиниванию и сколам.
Стандарты цикличности: Качественные коннекторы выдерживают 10 000+ циклов. Требуйте данные тестов у поставщика.

Фактор риска	Последствия при частой замене	Маркер качества
Мягкий сплав корпуса	Сминание витков, задиры	Латунь C36000, нерж. сталь
Отсутствие защитного покрытия	Коррозия, увеличение трения	Ni/Au покрытие ≥3μm
Низкая точность резьбы	Перекосы, "срезание" витков	Соответствие ГОСТ/ISO 228

При выборе отдавайте предпочтение коннекторам с документально подтвержденным ресурсом (количеством циклов) и визуально оценивайте гладкость резьбы – поверхность должна быть однородной, без заусенцев и шероховатостей. Избегайте моделей с видимыми литейными линиями на резьбе.

Тест на "просаживание" напряжения под нагрузкой

Этот тест выявляет способность коннектора поддерживать стабильное напряжение при пиковом потреблении тока устройством. Суть в измерении разницы между напряжением холостого хода (без нагрузки) и напряжением под максимальной расчетной нагрузкой аккумулятора или мода.

Значительное "просаживание" (падение напряжения) свидетельствует о высоком переходном сопротивлении в коннекторе, плохом контакте или использовании некачественных материалов. Это напрямую влияет на производительность устройства, безопасность и срок службы элементов.

Как провести тест и интерпретировать результаты

Для теста потребуется:

Мультиметр с функцией замера напряжения
Регулируемая нагрузка (резисторный блок или специализированный тестер)
Исправный аккумулятор с известными характеристиками
Тестируемый 510 коннектор (в устройстве или на платформе)

Процедура измерения:

Замерьте напряжение на контактах коннектора без подключенной нагрузки (U_хх).
Подключите нагрузку, соответствующую максимальному току вашего устройства (например, 20А для мощного бокс-мода).
Зафиксируйте напряжение под нагрузкой (U_нагр) через 2-3 секунды после подключения.
Рассчитайте просадку: ΔU = U_хх - U_нагр (в вольтах).

Критерии оценки:

ΔU (падение напряжения)	Оценка качества коннектора
Менее 0.1 В	Отличный результат, низкое сопротивление
0.1 В - 0.2 В	Допустимо для большинства устройств
0.2 В - 0.3 В	Требует внимания, возможен нагрев
Более 0.3 В	Недопустимо! Риск перегрева, потери мощности, повреждения

Важные нюансы:

Проводите тест на полностью заряженном аккумуляторе.
Убедитесь в чистоте и отсутствии окислов на контактах коннектора и аккумулятора перед тестом.
Повторяйте замеры 2-3 раза для исключения ошибки.
Сравнивайте результаты с паспортными данными устройства (если доступны).

Регулярная проверка "просаживания" помогает вовремя выявить деградацию контактов (износ, загрязнение), предотвратить потерю мощности ввинчиваемого атомайзера и потенциальные риски перегрева. Коннекторы с минимальным ΔU обеспечивают стабильную работу и максимальную отдачу от источника питания.
