Рулевое управление автомобиля - функции, разновидности, иллюстрации

Статья обновлена: 18.08.2025

Рулевая система – критически важный компонент любого автомобиля, отвечающий за точное управление направлением движения. Её назначение – преобразовывать вращательное действие рулевого колеса в поворот управляемых колёс, обеспечивая водителю полный контроль над траекторией машины.

Существуют различные виды рулевых механизмов, каждый со своими особенностями конструкции и принципами работы. Понимание их отличий и устройства позволяет лучше оценить безопасность и управляемость транспортного средства. В этой статье мы детально рассмотрим основные типы рулевых систем и покажем их ключевые элементы на фото.

Типы рулевых механизмов

Рулевой механизм преобразует вращение рулевого колеса в линейное перемещение тяг, воздействующих на поворотные кулаки управляемых колес. Конструкция определяет точность управления, усилие на руле и надежность всей системы.

Основными видами являются реечная, червячная и винтовая передачи. Каждая имеет специфические конструктивные особенности, влияющие на эксплуатационные характеристики транспортного средства.

Принцип работы и особенности

Реечная передача - шестерня на рулевом валу входит в зацепление с зубчатой рейкой. При вращении руля рейка перемещается влево/вправо, через тяги поворачивая колеса. Преимущества: компактность, простота, низкая стоимость и высокая точность отклика. Основной недостаток - чувствительность к ударным нагрузкам.
Червячная передача - червяк (винт) на рулевом валу приводит в движение ролик или сектор, соединенный с сошкой. Через сложную систему тяг и рычагов усилие передается на колеса. Преимущества: плавность хода, износостойкость и больший угол поворота колес. Недостатки: сложная регулировка, повышенное усилие на руле и громоздкость.

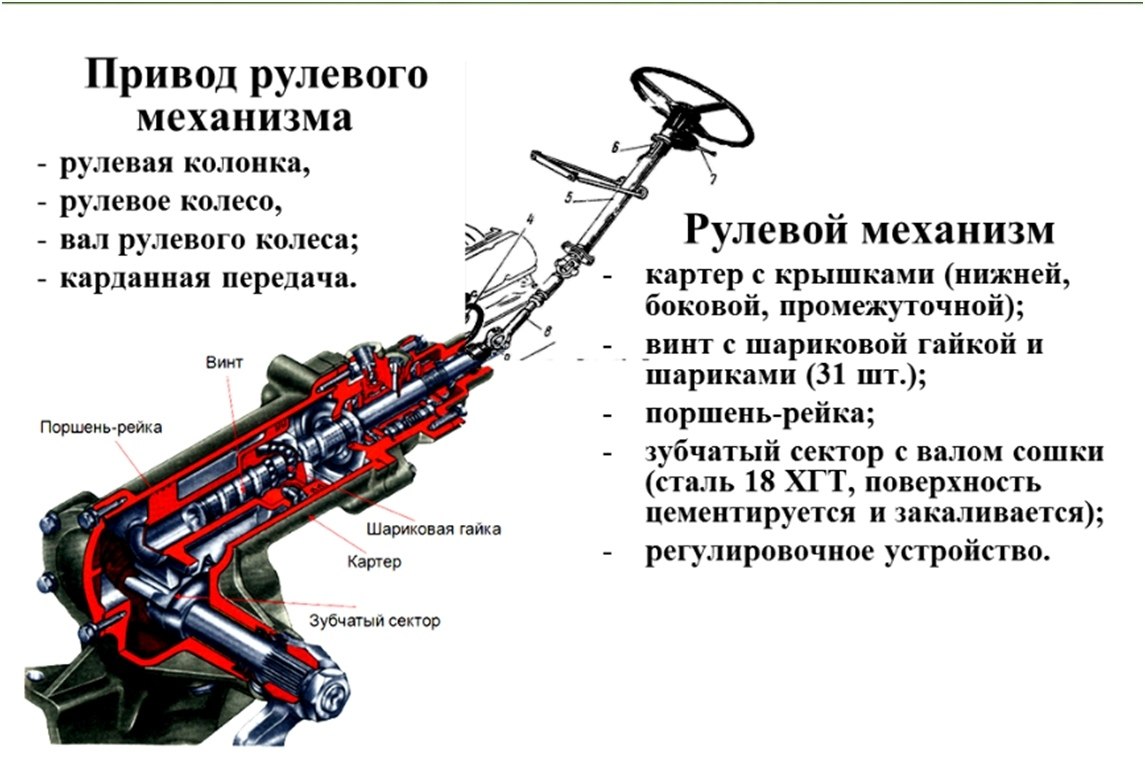

Винтовая передача - вращение винта через циркулирующие шарики перемещает гайку, которая через зубчатый сектор или рейку поворачивает колеса. Преимущества: высокий КПД, плавность работы и способность выдерживать экстремальные нагрузки. Недостатки: высокая стоимость производства и сложность конструкции. Применяется преимущественно в грузовом транспорте.

Разновидности усилителей руля

Усилители рулевого управления существенно снижают физические усилия водителя при повороте руля, повышая комфорт и безопасность управления автомобилем. Они компенсируют сопротивление колес при маневрировании, особенно заметное на низких скоростях или при парковке.

Современные автомобили оснащаются тремя основными типами усилителей, различающимися по принципу работы и конструктивным особенностям. Каждый из них имеет уникальные характеристики, преимущества и недостатки, влияющие на эксплуатационные качества транспортного средства.

Типы усилителей рулевого управления

Гидравлический усилитель (ГУР): Использует жидкость под высоким давлением. Насос, приводимый ремнем от двигателя, создает давление в системе. Гидроцилиндр преобразует это давление в усилие на рулевом механизме. Отличается высокой мощностью и "чувствительностью" руля, но увеличивает расход топлива и требует регулярного обслуживания (замена жидкости, ремня).
Электрический усилитель (ЭУР): Применяет электродвигатель, интегрированный в рулевую колонку, рейку или червяк. Электронный блок управления (ЭБУ) рассчитывает необходимое усилие на основе данных о скорости авто, оборотах руля и крутящем моменте. Главные плюсы – энергоэффективность (работает только при повороте руля), компактность и отсутствие гидравлических жидкостей. Минусы – ограниченная мощность для тяжелых авто и потенциально менее "натуральная" обратная связь.
Электрогидравлический усилитель (ЭГУР): Гибридная система. Сохраняет гидравлический контур (рабочую жидкость и гидроцилиндр), но насос приводится не двигателем авто, а отдельным электромотором. ЭБУ управляет насосом, регулируя давление по мере необходимости. Комбинирует надежность ГУР с энергоэффективностью ЭУР, но имеет сложную конструкцию и занимает больше места.

Визуальный обзор ключевых компонентов: рулевая рейка, тяги, насос и рулевая колонка

Рулевая рейка преобразует вращение руля в линейное перемещение тяг. Основные виды: механическая (без усилителя), гидравлическая (ГУР) и электрическая (ЭУР). Конструктивно представляет собой зубчатую передачу, где шестерня на валу рулевой колонки сцеплена с зубчатой рейкой.

Тяги передают усилие от рейки к поворотным кулакам колес. Состоят из внутренних наконечников (соединены с рейкой) и наружных (крепятся к ступицам). Регулируемая длина тяг позволяет настраивать схождение колес. Шарнирные соединения обеспечивают подвижность при вертикальных ходах подвески.

Детали системы управления

Насос ГУР: Приводится ремнем от двигателя, создает давление гидравлической жидкости для усиления. Оснащен бачком для контроля уровня жидкости.
Рулевая колонка: Стальной вал с шарнирами, передающий вращение от руля к рейке. Содержит механизм регулировки наклона/вылета и демпферы вибрации.

Компонент	Функция	Особенности
Рулевая рейка	Преобразование вращения → линейное движение	Усилитель (ГУР/ЭУР), сальники защиты
Тяги и наконечники	Передача усилия на колеса	Шарниры с пыльниками, регулировка схождения
Насос ГУР	Генерация давления жидкости	Лопастной тип, клапан контроля давления
Рулевая колонка	Связь руля с механизмами	Складная секция безопасности, подшипники

Критически важны целостность пыльников тяг и рейки – их повреждение ведет к выходу шарниров из строя. В ЭУР усилитель интегрирован в колонку или рейку, исключая гидравлические компоненты.
