Адсорбер ВАЗ-2114 - как он устроен, особенности и почему выходит из строя

Статья обновлена: 18.08.2025

Адсорбер паров топлива – обязательный компонент экологической системы современных автомобилей, включая ВАЗ-2114. Его функция – улавливать пары бензина из топливного бака, предотвращая их выброс в атмосферу.

Конструкция узла включает герметичный пластиковый корпус, заполненный активированным углём (адсорбентом), клапан продувки, соединительные шланги и датчики. Система интегрирована с топливным баком и впускным коллектором двигателя.

Особенность работы заключается в цикличности: пары топлива поглощаются углём при заглушённом двигателе, а при работе мотора – продуваются воздухом и дожигаются в цилиндрах.

Неисправности адсорбера напрямую влияют на работу двигателя, топливную экономичность и экологические показатели. Основные причины поломок – засорение угля, заклинивание клапана продувки, повреждение шлангов или корпуса.

Место установки адсорбера в подкапотном пространстве

Адсорбер ВАЗ-2114 располагается в подкапотном пространстве, в зоне правой передней фары. Конструктивно он закреплён на кронштейне кузова в вертикальном положении, обеспечивающем корректное подключение топливных магистралей и электроклапана.

Для доступа к узлу необходимо снять декоративную пластиковую накладку ("брызговик") двигателя. Адсорбер находится в непосредственной близости от аккумуляторной батареи и бачка омывателя лобового стекла, что облегчает его визуальную идентификацию.

Ключевые особенности расположения

• Ориентация: Установлен вертикально, штуцеры направлены вниз
• Крепление: Фиксируется пластиковым хомутом к кронштейну кузова
• Соседние компоненты:
  • Аккумуляторная батарея (слева)
  • Расширительный бачок омывателя (спереди)
  • Монтажный блок реле и предохранителей (сверху)

Элемент	Описание
Штуцер паров топлива	Соединён с топливным баком через стальную трубку
Штуцер продувки	Подключён к электромагнитному клапану на впускном коллекторе
Дренажное отверстие	Выведено вниз для отвода конденсата

Компоненты системы EVAP: схема устройства

Система EVAP (Evaporative Emission Control) ВАЗ-2114 предотвращает выброс паров бензина в атмосферу. Её ключевые элементы образуют замкнутый контур, соединяющий топливный бак с впускным коллектором двигателя через адсорбер.

Основная функция – улавливание углеводородных испарений при нагреве топлива и их последующая утилизация во время работы двигателя. Это достигается за счёт слаженной работы следующих компонентов:

Перечень элементов системы

• Топливный бак – источник образования паров бензина при изменении температуры.
• Сепаратор – отделяет жидкое топливо от паров, предотвращая его попадание в адсорбер.
• Гравитационный клапан – блокирует вылив топлива при опрокидывании автомобиля.
• Адсорбер (угольный фильтр) – накапливает пары бензина в гранулированном активированном угле.
• Клапан продувки адсорбера – регулирует подачу паров из адсорбера во впускной коллектор (управляется ЭБУ двигателя).
• Соединительные шланги – обеспечивают герметичную транспортировку паров между компонентами.
• Топливная крышка – содержит двухсторонний клапан для поддержания давления/разряжения в системе.

Компонент	Материал	Расположение
Адсорбер	Пластиковый корпус с угольным наполнителем	Правая передняя часть подкапотного пространства (за фарой)
Клапан продувки	Термостойкий пластик/металл	Непосредственно на корпусе адсорбера или рядом
Сепаратор	Пластик	Внутри топливного бака или на его горловине

Схема работы: Пары из бака → Сепаратор → Гравитационный клапан → Шланг → Адсорбер (накопление). При запуске двигателя ЭБУ открывает клапан продувки → Пары втягиваются во впускной коллектор → Сгорают в цилиндрах. Топливная крышка компенсирует давление/вакуум при температурных колебаниях.

Принцип работы клапана продувки адсорбера

Клапан продувки адсорбера (КПА) является электромагнитным клапаном, управляемым электронным блоком управления двигателем (ЭБУ). Его основная функция – контролировать момент и интенсивность продувки адсорбера, то есть процесс удаления накопленных паров бензина из активированного угля и их подачи во впускной коллектор двигателя для последующего сжигания в цилиндрах.

В нормальном состоянии (без подачи напряжения) клапан продувки адсорбера закрыт. Это состояние поддерживается пружиной внутри корпуса клапана. Когда двигатель заглушен или работает в определенных режимах (например, холодный пуск), ЭБУ не подает напряжение на обмотку клапана, и он остается закрытым, предотвращая поступление паров топлива во впускной тракт.

Алгоритм срабатывания и продувки

Работа клапана продувки происходит по команде ЭБУ по следующему принципу:

1. Условия для открытия: ЭБУ включает клапан (подает напряжение на его электромагнитную катушку), когда двигатель достиг рабочей температуры, работает на установившихся оборотах, и система перешла в режим замкнутого контура (работает по показаниям кислородного датчика).
2. Открытие клапана: При подаче напряжения электромагнит преодолевает усилие пружины и втягивает сердечник. Это открывает канал между адсорбером и впускным коллектором.
3. Продувка адсорбента: Разрежение, создаваемое во впускном коллекторе работающего двигателя, начинает "подсасывать" воздух через донную часть адсорбера. Проходя через слой активированного угля, этот воздух увлекает за собой накопленные пары бензина.
4. Подача паров в двигатель: Смесь воздуха и паров бензина по шлангу через открытый клапан продувки поступает во впускной коллектор, а затем в камеры сгорания двигателя, где сжигается вместе с основной топливовоздушной смесью.
5. Управление расходом (ШИМ): ЭБУ обычно управляет клапаном не просто "вкл/выкл", а с помощью широтно-импульсной модуляции (ШИМ). Это позволяет плавно регулировать степень открытия клапана и, следовательно, количество паров, поступающих в коллектор, для оптимальной работы двигателя и соблюдения экологических норм.
6. Закрытие клапана: При снижении оборотов, остановке двигателя, при холодном пуске или при возникновении нештатных режимов работы ЭБУ прекращает подачу напряжения на клапан. Пружина возвращает сердечник в исходное положение, перекрывая канал между адсорбером и впускным коллектором.

Состояние двигателя / Режим	Состояние клапана продувки	Действие
Зажигание выключено / Двигатель заглушен	Закрыт (нормально-закрытый)	Изолирует адсорбер от впуска, предотвращает испарение топлива в атмосферу и переобогащение смеси при стоянке.
Холодный пуск / Прогрев	Закрыт	Обеспечивает стабильную работу на обедненной смеси для быстрого прогрева катализатора.
Рабочая температура, установившиеся обороты	Открыт (управляется ШИМ)	Продувает адсорбер, подавая пары бензина во впуск для сжигания.

Ключевые моменты:

• Нормально-закрытый – базовое состояние клапана обеспечивается пружиной.
• Электрическое управление – открытие происходит только при подаче напряжения от ЭБУ.
• Зависимость от режима – продувка включается только при достижении двигателем определенных параметров (температура, обороты).
• Использование разрежения – для продувки используется естественное разрежение во впускном коллекторе.

Маркировка корпуса угольного фильтра

Маркировка на корпусе адсорбера ВАЗ-2114 содержит ключевую информацию для идентификации детали и понимания ее характеристик. Обычно она наносится методом тиснения или несмываемой краской на верхней части пластикового корпуса устройства.

Стандартная маркировка включает несколько обязательных элементов, позволяющих определить совместимость фильтра с конкретной моделью автомобиля. Отсутствие или нечитаемость данных усложняет подбор корректной замены и диагностику.

Основные элементы маркировки

• Номер детали по каталогу - Например, 21120-1164200-00 или 21120-1164200-01. Последние цифры указывают на модификацию.
• Артикул производителя - Уникальный код от компании-изготовителя (OMEGA, АВТОПРИБОР-КЗАЭ и др.).
• Дата производства - Чаще в формате неделя/год (например, 45/15 - 45-я неделя 2015 года).
• Логотип или название бренда - Для оригинальных деталей: GM-AVTOVAZ или LADA.

Наиболее критичен каталожный номер – его несовпадение с рекомендованным для ВАЗ-2114 приводит к ошибкам установки и нарушениям работы системы EVAP.

Расположение сепаратора паров топлива

Сепаратор паров топлива на ВАЗ-2114 интегрирован непосредственно в топливный бак. Он монтируется на его верхней части, рядом с топливным модулем (насосом и датчиком уровня топлива). Доступ к узлу осуществляется через технологический люк под задним сиденьем салона автомобиля после демонтажа обивки пола.

Конструктивно сепаратор представляет собой пластиковый корпус с лабиринтными каналами и поплавковым клапаном. Он жестко закреплен на баке и соединяется с системой вентиляции двумя шлангами: один ведет к адсорберу, а второй – к гравитационному клапану, предотвращающему перелив топлива при опрокидывании авто.

Функции и особенности размещения

• Физическая защита: Расположение внутри бака исключает механические повреждения и воздействие дорожных реагентов.
• Термоизоляция: Топливная масса в баке стабилизирует температуру паров, снижая конденсацию.
• Компактность: Интеграция с топливным модулем экономит пространство и упрощает конструкцию магистралей.
• Безопасность: Герметичное размещение минимизирует риски утечки паров в салон или под днище.

Соединительный элемент	Назначение
Шланг к адсорберу	Отвод паров бензина в угольный фильтр
Шланг к гравитационному клапану	Аварийный сброс давления и блокировка перелива
Поплавковый механизм	Автоматическое перекрытие каналов при заполнении сепаратора жидкостью

Принцип работы основан на разделении фаз: пары бензина проходят через лабиринтные каналы, где капли конденсата осаждаются и стекают обратно в бак. Сухие пары направляются в адсорбер для последующей очистки и подачи во впускной коллектор.

1. Пары топлива поступают в сепаратор из верхней зоны бака
2. Жидкая фаза отделяется в лабиринтной системе
3. Конденсат возвращается в бак через дренажные каналы
4. Очищенные пары отводятся по шлангу к адсорберу

Функции гравитационного клапана в системе

Гравитационный клапан (клапан отсечки топлива) интегрирован в топливный модуль бака ВАЗ-2114 и выполняет роль механического предохранителя. Его ключевая задача – автоматически перекрывать подачу бензина при резком изменении положения автомобиля или опрокидывании. Конструктивно он представляет собой подпружиненный шарик, который под действием собственного веса смещается в посадочное седло при критических углах наклона.

Принцип работы основан на физике: в штатном положении шарик удерживается в открытом состоянии пружиной, обеспечивая свободное прохождение паров топлива в адсорбер. При крене или перевороте авто сила тяжести преодолевает сопротивление пружины – шарик перекрывает магистраль, предотвращая вытекание горючего через систему вентиляции. Это исключает риск возгорания и загрязнения атмосферы испарениями.

Основные функции клапана

• Аварийная герметизация топливной системы при ДТП или экстремальных углах движения (например, на бездорожье)
• Предотвращение утечек бензина через шланги паропровода в окружающую среду
• Снижение пожарной опасности за счет блокировки распространения паров
• Защита адсорбера от затопления жидким топливом при заправке «под горловину»

Состояние авто	Положение клапана	Последствия блокировки
Штатная эксплуатация	Открыто	Пары свободно поступают в адсорбер
Крен >45° или переворот	Закрыто	Изоляция топливного бака от системы вентиляции

Неисправности клапана (залипание шарика, деформация седла) приводят к нарушению баланса давления в баке. При заклинивании в закрытом состоянии возникают хлопки при открытии крышки бака, деформация стенок резервуара. Открытое положение провоцирует постоянный запах бензина в салоне и повышение расхода топлива из-за некорректной работы системы EVAP.

Подсоединение шлангов к топливному баку

К топливному баку ВАЗ-2114 подключаются три ключевых шланга, обеспечивающих работу системы улавливания паров бензина. Основной топливопровод от бензонасоса присоединяется к штуцеру на верхней части бака, отвечая за подачу горючего в двигатель. Параллельно к баку подводятся два шланга меньшего диаметра, которые интегрируются с системой адсорбера: один служит для отвода паров в угольный фильтр, а второй выполняет функцию вентиляции.

При подключении критически важно соблюдать ориентацию шлангов и герметичность соединений. Шланг вентиляции всегда монтируется выше уровня топлива – его выход расположен в горловине бака под лючком заливной горловины. Пароотводящий шланг крепится к штуцеру на верхней стенке бака, где скапливаются испарения. Перепутывание или перегиб трубок вызовут нарушения в работе системы EVAP.

Типичные ошибки монтажа

• Нарушение порядка подключения – перестановка пароотводящего и вентиляционного шлангов
• Механические повреждения – заломы или трещины на изгибах возле хомутов
• Негерметичная фиксация – ослабление хомутов или деформация штуцеров

Шланг	Диаметр (мм)	Точка подключения на баке
Топливоподающий	8-10	Центральный штуцер
Пароотводящий	5-6	Боковой верхний штуцер
Вентиляционный	5-6	Горловина заливного люка

Важно: После замены шлангов обязательна проверка давления в системе питания. При работающем двигателе осмотрите соединения на предмет подтекания топлива или характерного запаха бензина – это свидетельствует о негерметичности.

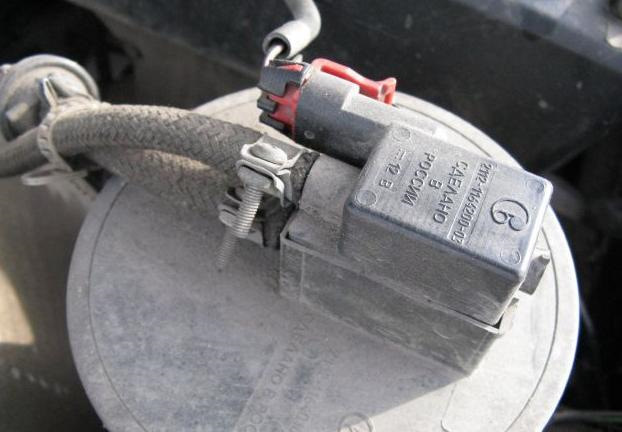

Разъемы электропроводки клапана продувки

Разъем электропроводки клапана продувки адсорбера на ВАЗ-2114 представляет собой стандартный двухконтактный пластиковый соединитель типа "папа". Он обеспечивает подачу управляющего напряжения от блока управления двигателем (ЭБУ) к самому клапану. Конструкция разъема включает фиксатор-защелку, предотвращающий самопроизвольное отсоединение при вибрациях.

Надежность контактов в разъеме критична для корректной работы системы улавливания паров топлива. Окисление клемм, нарушение фиксации или повреждение изоляции проводов ведет к сбоям в управлении клапаном. Это провоцирует ошибки по цепи регулирования (например, P0443/P0444), нестабильные холостые обороты и повышенный расход топлива.

Конструктивные особенности и диагностика

Разъем подключается к клапану продувки через провода двух цветов:

• Сигнальный провод (обычно серый с красной полосой) – по нему ЭБУ подает импульсный "минус" для открытия клапана.
• Плюсовой провод (обычно розовый с черной полосой) – соединен с реле электропитания через предохранитель.

Распространенные неисправности разъемов:

1. Облом или коррозия контактов внутри колодки.
2. Разрыв проводов у основания разъема из-за перетирания.
3. Ослабление фиксатора, вызывающее нестабильный контакт.
4. Загрязнение клемм топливными испарениями или дорожными реагентами.

Параметр	Значение/Описание
Тип контактов	Латунные штекеры "папа"
Количество пинов	2
Расположение	На корпусе клапана продувки
Напряжение питания	+12В при включенном зажигании

Диагностика неисправностей через код ошибки P0441

Код P0441 указывает на нарушение циркуляции паров топлива в системе EVAP, где адсорбер играет ключевую роль. Ошибка фиксируется при несоответствии реального потока воздуха при продувке показаниям, прогнозируемым блоком управления двигателем (ЭБУ). Триггером служит расхождение между фактическими данными датчика давления/расхода и расчетными параметрами во время открытия клапана продувки.

Основной диагностический фокус – поиск утечек или засоров в контуре EVAP. Начинают с визуального осмотра компонентов системы: вентиляционного клапана адсорбера, электромагнитного клапана продувки, соединительных шлангов и топливного бака. Механические повреждения трубок, трещины или разрывы патрубков, нарушение герметичности крышки горловины бака – типичные причины срабатывания ошибки.

Ключевые направления проверки

1. Клапан продувки адсорбера:
   • Проверка сопротивления обмотки (номинал 20-30 Ом)
   • Тестирование на заклинивание (механический стук при подаче 12V)
   • Контроль герметичности в закрытом состоянии
2. Целостность магистралей:
   • Продувка сжатым воздухом (давление до 0.5 Бар)
   • Обработка стыков мыльным раствором для обнаружения утечек
3. Датчик давления в топливном баке:
   • Сравнение показаний сканера с эталонными при включении зажигания
   • Анализ динамики изменения данных при открытии клапана продувки

Компонент	Метод диагностики	Нормальные показатели
Клапан продувки	Замер сопротивления	20-30 Ом
Система EVAP	Проверка герметичности	Удержание давления 0.3-0.5 Бар ≥ 2 мин
Крышка бензобака	Визуальный осмотр уплотнителя	Отсутствие деформаций, загрязнений

Дополнительно исключают засорение сепаратора (узел между баком и адсорбером) и забитость гранул адсорбента. При отсутствии видимых дефектов выполняют адаптацию системы EVAP через диагностическое оборудование. Если ошибка рецидивирует после сброса – необходима углубленная проверка электропроводки клапана продувки и цепей датчика давления.

Воздушные пробки в магистралях адсорбера

Воздушные пробки в топливной системе, связанной с адсорбером ВАЗ-2114, образуются при нарушении циркуляции паров бензина или подсосе атмосферного воздуха в вакуумные магистрали. Это происходит из-за разгерметизации соединений, механических повреждений трубок или некорректной работы клапанов системы улавливания паров. Пробки блокируют движение топливно-воздушной смеси, нарушая баланс давления.

Основным признаком проблемы являются затруднённый запуск двигателя (особенно "на горячую"), плавающие обороты холостого хода и рывки при разгоне. В диагностических кодах ошибок часто фиксируются P0441 или P0444, указывающие на неисправность в контуре продувки адсорбера. Длительное игнорирование пробок ведёт к повышенной нагрузке на топливный насос и перерасходу бензина.

Ключевые причины и последствия

• Негерметичность соединений: Трещины в шлангах, ослабленные хомуты или износ уплотнителей форсунок адсорбера.
• Загрязнение сепаратора: Забитый грязью сепаратор не отделяет жидкое топливо от паров, способствуя образованию пробок.
• Неисправность клапана продувки: Заклинивание в закрытом положении блокирует отвод паров, в открытом – вызывает избыточный подсос воздуха.
• Пережатие или перегиб трубок: Деформация магистралей при некорректном ремонте или установке дополнительного оборудования.

Симптом	Последствие для двигателя
Хлопки во впускном коллекторе	Разрушение датчика массового расхода воздуха (ДМРВ)
Повышенное давление в баке	Деформация топливного бака, течи через лючок
Обогащение топливной смеси	Загрязнение свечей зажигания, катализатора

Для устранения пробок необходим последовательный осмотр всей системы: проверка целостности трубок от бака к адсорберу и к впускному коллектору, тестирование клапана продувки на работоспособность, очистка сепаратора. Важно обязательно использовать штатные хомуты при сборке – стяжки из проволоки или слабая затяжка не обеспечивают вакуумной плотности.

Забитые топливные шланги: последствия и признаки

Забитые топливные шланги критично нарушают процесс подачи горючего из бака к двигателю. Сужение просвета или полная блокировка создают сопротивление, преодолеть которое штатная топливная система не способна. Это приводит к системному топливному голоданию силового агрегата.

Длительная эксплуатация с такой неисправностью провоцирует цепную реакцию вторичных поломок. Страдают не только элементы топливоподачи, но и ключевые узлы двигателя, что влечет за собой значительные затраты на ремонт и риск внезапной остановки мотора в движении.

Основные последствия забитых топливных шлангов

• Снижение мощности двигателя: Мотор теряет приемистость, не развивает полную мощность, особенно заметно при разгоне или под нагрузкой.
• Неустойчивая работа на холостом ходу: Обороты холостого хода плавают, двигатель может вибрировать или глохнуть при остановке.
• Затрудненный запуск: Особенно "на холодную" или после длительной стоянки. Требуется многократное вращение стартера.
• Повышенный износ топливного насоса: Насос вынужден постоянно работать под повышенной нагрузкой, пытаясь протолкнуть топливо через засор, что ведет к его перегреву и преждевременному выходу из строя.
• Детонация (стук пальцев): Из-за недостатка топлива в цилиндрах нарушается состав топливовоздушной смеси, что может вызывать преждевременное воспламенение и детонацию.

Характерные признаки засора

1. Рывки и провалы при движении: Автомобиль дергается при нажатии на педаль газа или на постоянной скорости, ощущается потеря тяги.
2. Самопроизвольное изменение оборотов: Обороты двигателя могут неожиданно падать или повышаться без воздействия водителя на педаль акселератора.
3. Увеличение расхода топлива: ЭБУ, пытаясь компенсировать недостаток топлива, может обогащать смесь, что приводит к повышенному расходу.
4. Запах бензина под капотом или в салоне: Повышенное давление в системе из-за засора может повредить шланги или соединения, вызвав утечку топлива.
5. Шумная работа топливного насоса: Насос издает непривычно громкий гул или писк, особенно в моменты, когда требуется максимальная подача (разгон).

Признак	Возможная причина засора
Проблемы проявляются только на горячую	Формирование паровых пробок в шлангах из-за низкого качества бензина или перегрева
Проблемы после заправки	Попадание грязи, воды или осадка из некачественного топлива
Постепенное нарастание симптомов	Накопление смолистых отложений внутри шлангов, старение и разрушение резины изнутри

Тестирование электромагнитного клапана мультиметром

Проверка клапана начинается с демонтажа элемента: отсоедините разъем питания, снимите шланги и выкрутите крепежные болты. Очистите деталь от загрязнений перед диагностикой. Основные параметры для тестирования – сопротивление обмотки и реакция на подачу напряжения.

Используйте мультиметр в режиме измерения сопротивления (Ω). Подключите щупы к контактам клапана. Исправная обмотка должна показывать значения в диапазоне 10–30 Ом. Отклонения от нормы свидетельствуют о неисправностях.

Пошаговая проверка

1. Тест сопротивления:
   • Значение ∞ (бесконечность) – обрыв цепи
   • Показания 0–5 Ом – короткое замыкание
2. Проверка срабатывания:
   • Подайте 12 В от АКБ на контакты клапана (+ к положительному выводу)
   • Исправный элемент издает четкий щелчок
   • Отсутствие звука – признак механического заклинивания

Дополнительно проверьте целостность цепи управления: подключите мультиметр в режиме вольтметра к проводам разъема при работающем двигателе. Напряжение должно кратковременно появляться при холостых оборотах и исчезать на прогретом моторе.

Параметр	Норма	Отклонение
Сопротивление обмотки	10–30 Ом	Обрыв/КЗ
Звук при подаче 12В	Четкий щелчок	Беззвучная работа

Физическое разрушение угольного фильтра

Угольный фильтр адсорбера ВАЗ-2114 состоит из гранулированного активированного угля, заключенного в пластиковый корпус. Физическое разрушение проявляется в деградации угольных гранул до состояния пыли, потере структурной целостности или механическом повреждении корпуса фильтрующего элемента.

Основным последствием является проникновение угольной пыли в топливную систему. Мелкодисперсные частицы засоряют каналы вентиляции, соленоид продувки и магистрали, что нарушает циркуляцию паров бензина и работу всей системы улавливания паров.

Ключевые причины разрушения

• Вибрационные нагрузки: Постоянные вибрации двигателя и кузова вызывают трение и дробление гранул угля друг о друга
• Термическое старение: Циклы нагрева/охлаждения разрушают структуру активированного угля при температурных перепадах
• Коррозия корпуса: Трещины в пластиковом резервуаре из-за ударов, старения материала или перетяжки крепежа
• Гидроудары: Попадание конденсата в адсорбер с последующим замерзанием и расширением в порах угля
• Низкое качество наполнителя: Использование дешевых сортов угля с недостаточной механической прочностью

Признаками разрушения служат характерный шум пересыпающегося порошка при встряхивании корпуса, следы угольной пыли вокруг клапана продувки, ошибки P0441/P0443 и рост давления в топливном баке. Неустраненная неисправность ведет к закоксовыванию топливной системы и выходу из строя бензонасоса.

Перегрев адсорбирующего элемента

Основной причиной перегрева активированного угля в адсорбере ВАЗ-2114 является нарушение циркуляции паров бензина. При нормальной работе топливные испарения из бака проходят через сорбент, конденсируются и отводятся в виде жидкости во впускной коллектор. При засорении дренажной магистрали или неисправности клапана продувки пары скапливаются внутри корпуса, создавая избыточное давление и препятствуя естественному охлаждению элемента.

Длительное воздействие высоких температур разрушает гранулы угля, снижая их поглощающую способность. Перегретый сорбент теряет пористую структуру, спекается в монолитные фрагменты и перестает эффективно улавливать углеводороды. Одновременно возрастает давление в топливном баке, что может спровоцировать деформацию его стенок или выдавливание бензина через крышку горловины.

Последствия и сопутствующие неисправности

• Механическое разрушение корпуса: расплавление пластика в местах контакта с горячим сорбентом
• Затрудненный запуск двигателя: из-за избыточного давления паров в топливной системе
• Хлопки в глушителе: обедненная топливная смесь вследствие подсоса воздуха через негерметичный адсорбер
• Ошибка P0441: срабатывание датчика неисправности системы улавливания паров

Параметр	Норма	При перегреве
Температура корпуса	до 60°C	свыше 90°C
Сопротивление слоя	20-50 Ом/см³	свыше 100 Ом/см³
Грануляция угля	однородная	агломераты >5 мм

Критичным признаком считается появление запаха бензина в подкапотном пространстве после остановки двигателя, сопровождающееся шипением при откручивании крышки топливного бака. Для предотвращения необратимых повреждений требуется замена адсорбера при первых симптомах перегрева.

Заправка топливом выше уровня щелчка

Перелив топлива при заправке свыше срабатывания заправочного пистолета ("щелчка") приводит к заполнению топливного бака под горловину. Избыточный бензин не остается в полости заливной трубы, а напрямую поступает в сепаратор паров и далее – в гравийный фильтр адсорбера.

Жидкое топливо вместо паров мгновенно перегружает систему улавливания паров бензина (EVAP). Адсорбер, рассчитанный на фильтрацию газообразных углеводородов, физически не способен эффективно абсорбировать жидкость. Это провоцирует залповый выброс паров в атмосферу через клапан вентиляции.

Последствия для адсорбера

• Затопление гравийного фильтра: Камера с активированным углем пропитывается бензином, теряя способность к адсорбции паров.
• Загрязнение электромагнитного клапана: Жидкое топливо попадает в клапан продувки, растворяет смазку, приводит к залипанию штока или коррозии.
• Деформация корпуса: Расширение угольных гранул при насыщении жидкостью создает избыточное давление, разрушая пластиковые элементы.

Типичные неисправности после перелива

Симптом	Причина
Шипение при откручивании крышки бака	Разгерметизация системы EVAP из-за потери герметичности клапанов
Плавающие обороты двигателя	Зависание клапана продувки в открытом/закрытом положении
Ошибка P0441/P0444	Нарушение циркуляции паров из-за забитого адсорбера
Запах бензина в салоне	Переполнение сепаратора и попадание топлива в вентиляционную магистраль

Важно: Даже однократный значительный перелив требует проверки адсорбера и клапана продувки. При появлении симптомов необходима диагностика сканером для выявления кодов неисправностей системы EVAP.

Деформация пластикового корпуса от ударов

Пластиковый корпус адсорбера, расположенный в подкапотном пространстве ВАЗ-2114, подвержен механическим повреждениям при внешнем воздействии. Удары могут возникать при неосторожном обслуживании других узлов двигателя, ДТП или наезде на крупные препятствия. Тонкостенная конструкция корпуса, несмотря на определенную эластичность материала, не рассчитана на значительные ударные нагрузки.

Деформация проявляется в виде вмятин, трещин или полного разрушения секций корпуса. Особенно уязвимы места крепления клапанов и штуцеров патрубков. Нарушение геометрии приводит к потере герметичности системы EVAP, что провоцирует подсос нефильтрованного воздуха и сбои в работе двигателя.

Последствия деформации:

• Разгерметизация системы: Нарушение целостности корпуса вызывает утечку паров бензина и попадание атмосферного воздуха в адсорбер.
• Заклинивание клапана: Смещение посадочных мест из-за искривления корпуса блокирует движение гранул адсорбента и мешает нормальной работе электромагнитного клапана.
• Обрыв патрубков: Перекос штуцеров создает напряжения в соединительных трубках, приводя к их растрескиванию или срыву с посадочных мест.

Тип повреждения	Влияние на работу	Внешние признаки
Вмятины на корпусе	Снижение объема адсорбера, деформация внутренних перегородок	Хлопки при открытии бензобака, ошибка P0441
Трещины возле штуцеров	Подсос воздуха, обеднение топливной смеси	Неустойчивый холостой ход, запах бензина в подкапотном пространстве
Откол крепежных элементов	Вибрация узла, повреждение патрубков	Стук при движении по неровностям, видимый перекос корпуса

Незначительные деформации иногда удается временно устранить герметиком, но при серьезных повреждениях требуется замена всего узла. Для профилактики рекомендуется избегать наездов на глубокие выбоины и контролировать положение корпуса при установке аккумулятора или обслуживании воздушного фильтра.

Разгерметизация соединений патрубков

Нарушение герметичности в местах соединения патрубков адсорбера – распространённая неисправность, возникающая из-за деформации или растрескивания резиновых элементов. Чаще всего страдают участки крепления к клапану продувки, топливному баку и дроссельному узлу. Потеря уплотнения приводит к неконтролируемому подсосу атмосферного воздуха, полностью нарушающему расчётный режим работы системы улавливания паров бензина.

Постоянное воздействие агрессивных паров топлива и перепадов температур вызывает дубление резины, усадку хомутов и появление микротрещин. Особенно критичны повреждения на линии между сепаратором и адсорбером, где создаётся разрежение. Даже минимальная утечка в этом контуре провоцирует сбои в формировании топливной смеси, так как блок управления двигателем получает недостоверные данные о количестве поступающего воздуха.

Типичные последствия разгерметизации

• Плавающие обороты холостого хода – ЭБУ некорректно рассчитывает состав смеси
• Затруднённый пуск двигателя (особенно "на горячую") из-за обеднения топливовоздушной смеси
• Появление ошибок P0441/P0444, указывающих на неисправность системы EVAP
• Характерное шипение в подкапотном пространстве при работе двигателя
• Запах бензина в районе адсорбера и топливного бака

Диагностика проблемы требует проверки целостности всех резиновых патрубков и плотности их посадки на штуцеры. Особое внимание уделяют участкам с изгибами и точкам контакта с острыми кромками кузова. Подсос воздуха выявляют методом опрессовки системы дымогенератором или обработкой соединений мыльным раствором при работающем двигателе.

Узел соединения	Признак негерметичности	Метод устранения
Патрубок топливного бака	Запах бензина под задним бампером	Замена уплотнительных колец, подтяжка хомутов
Штуцер клапана продувки	Шипение при работе на холостом ходу	Обрезка деформированного конца патрубка
Подвод к дроссельному узлу	Скачки оборотов, ошибки по обеднению смеси	Установка нового патрубка с двойной фиксацией хомутами

Профилактика разгерметизации включает регулярный осмотр трассы патрубков каждые 30 000 км пробега. Критически важно использовать термостойкие шланги, предназначенные для систем EVAP, и двухлепестковые хомуты типа "ёрш», обеспечивающие равномерное давление по окружности. Запрещается устанавливать пластиковые стяжки вместо металлических хомутов – они не создают необходимого усилия обжима.

Заедание иглы гравитационного клапана

Гравитационный клапан адсорбера ВАЗ-2114 блокирует поступление паров топлива в атмосферу при заглушенном двигателе. Его игла перемещается под действием силы тяжести, перекрывая канал. При нормальной работе она открывается вакуумом при запуске мотора, обеспечивая продувку системы.

Нарушение подвижности иглы – критическая неисправность, приводящая к сбоям в работе системы улавливания паров. Заедание провоцирует либо постоянное запирание канала, либо его неконтролируемое открытие, что вызывает ошибки ЭБУ и проблемы с двигателем.

Причины заедания иглы

Основные факторы, препятствующие свободному ходу иглы:

• Механическое загрязнение: Попадание частиц угольной пыли из адсорбера, грязи или мелкого мусора в зону перемещения иглы.
• Деформация корпуса клапана: Перегрев (например, от близко расположенных элементов выхлопной системы) или механическое воздействие вызывают искривление посадочных мест.
• Износ направляющих: Появление заусенцев или выработки на стенках канала после длительной эксплуатации.
• Коррозия или окисление: Воздействие конденсата и агрессивных компонентов паров бензина на металлические части иглы и седла.
• Залипание из-за отложений: Образование липкого налета от паров топлива низкого качества, "склеивающего" иглу в одном положении.

Последствия заклинивания:

1. Игла застряла в закрытом положении: Адсорбер не продувается. Пары топлива не поступают во впускной коллектор. Бак не вентилируется, что вызывает:
   • Повышенное давление в топливном баке (шипение при откручивании крышки).
   • Ошибки P0441, P0444 (неисправность цепи клапана продувки, обрыв/КЗ).
   • Провалы при разгоне, неустойчивый холостой ход из-за обеднения смеси.
2. Игла застряла в открытом положении: Канал постоянно сообщается с атмосферой. Система вентиляции бака работает некорректно:
   • Постоянный запах бензина в подкапотном пространстве и салоне.
   • Нарушение расчетов ЭБУ по массе поступающего воздуха (подсос неучтенного воздуха).
   • Ошибки P0172 (слишком богатая смесь), плавающие обороты холостого хода.

Диагностика: Проверяется снятием клапана и визуальным контролем свободного хода иглы при переворачивании корпуса. Физическое заедание требует замены гравитационного клапана, так как он неразборный. Параллельно проверяют целостность подводящих шлангов.

Окисление контактов на разъеме клапана

Окисление контактов в разъеме электромагнитного клапана продувки адсорбера – распространенная причина отказа системы улавливания паров топлива. Процесс происходит из-за длительного воздействия влаги, дорожных реагентов и перепадов температур, приводя к образованию слоя оксидов или солей на металлических поверхностях контактных групп.

Электрическое сопротивление на участке цепи возрастает, что нарушает штатную работу клапана. На начальной стадии это проявляется нестабильным открытием/закрытием, позже – полной потерей управляемости. Блок управления двигателем (ЭБУ) фиксирует ошибки, например P0443 или P0444, активируя сигнал "Check Engine" на панели приборов.

Последствия и диагностика

Неисправность вызывает сбои в работе двигателя:

• Плавающие обороты холостого хода из-за нарушения состава топливно-воздушной смеси
• Повышенный расход бензина вследствие несвоевременной продувки адсорбера
• Хлопки во впускном коллекторе при попытках запуска

Для подтверждения проблемы выполните проверку:

1. Отсоедините разъем клапана при заглушенном двигателе
2. Визуально оцените состояние контактов: белесый налет, зеленоватые пятна – признаки окисления
3. Измерьте мультиметром сопротивление между штырьками разъема и контактами клапана при покачивании колодки

Нормальное сопротивление	При окислении
0.1–0.5 Ом	Более 2 Ом (скачет при движении проводов)

Для восстановления контакты зачищают мелкой наждачной бумагой или специальным раствором, после чего защищают токопроводящей смазкой. Сильно поврежденные разъемы требуют замены.

Прорыв мембраны атмосферного клапана

Прорыв мембраны атмосферного клапана адсорбера – критичная неисправность, нарушающая герметичность системы улавливания паров топлива. При повреждении гибкой диафрагмы клапан теряет способность регулировать подачу воздуха в адсорбер, что провоцирует разбалансировку давления в топливном баке и впускном коллекторе.

Основным признаком прорыва является характерное шипение из области адсорбера при заглушенном двигателе, вызванное подсосом воздуха через повреждённую мембрану. Также наблюдаются плавающие обороты холостого хода, ошибка P0441 (недостоверный расход воздуха системой вентиляции бака) и запах бензина в подкапотном пространстве.

Причины и последствия разрушения мембраны

Ключевые факторы повреждения:

• Механическое старение: Утрата эластичности диафрагмы из-за температурных перепадов и вибраций.
• Химическая деградация: Воздействие агрессивных паров бензина и конденсата.
• Перегрузка давлением: Забитый сепаратор или гравитационный клапан бака создают избыточное разрежение.

Последствия неисправности:

1. Некорректное продувание адсорбера ЭБУ двигателя.
2. Обогащение топливной смеси из-за неучтённого воздуха.
3. Повышенный расход бензина (до 10-15%).
4. Загрязнение дроссельной заслонки масляным налётом.

Диагностический признак	Механизм возникновения
Шипение при откручивании крышки бензобака	Разгерметизация системы из-за постоянного подсоса воздуха
Резкий запах бензина в районе правой фары	Проникновение паров топлива через треснувшую мембрану

Важно: Клапан с порванной мембраной ремонту не подлежит – требуется замена узла в сборе. Игнорирование неисправности ведёт к повреждению топливного насоса из-за хронического разрежения в баке.

Залипание клапана продувки в закрытом состоянии

При залипании клапана продувки адсорбера в закрытом положении система EVAP полностью теряет возможность отводить пары бензина из угольного фильтра во впускной коллектор. Это происходит из-за механического заклинивания подвижного сердечника клапана или отсутствия управляющего сигнала от ЭБУ.

Основным признаком неисправности служит повышение давления в топливном баке, сопровождающееся характерным шипением при откручивании крышки. Одновременно на приборной панели загорается ошибка P0441 (неправильный поток продувки), а в режиме холостого хода появляются плавающие обороты из-за переобогащения топливной смеси.

Последствия длительного залипания

• Деформация топливного бака из-за избыточного давления паров
• Протечки топлива через соединения магистрали EVAP
• Ускоренное насыщение угольного фильтра и потеря адсорбирующих свойств
• Повышенный расход топлива (до 10-15%) из-за сбоев в работе ДВС

Метод диагностики	Критерий неисправности
Проверка сопротивления обмотки	Значение вне диапазона 25-30 Ом
Подача 12V напрямую на клапан	Отсутствие характерного щелчка
Компьютерная диагностика	Активная ошибка P0443 (обрыв цепи управления)

Распространённые причины: загрязнение штока смолистыми отложениями, коррозия внутренних поверхностей, обрыв проводов управляющей цепи или выход из строя реле. Для профилактики рекомендуется заменять клапан каждые 80-100 тыс. км пробега и использовать качественное топливо.

Износ резиновых уплотнителей патрубков

Резиновые уплотнители на соединительных патрубках адсорбера обеспечивают герметичность системы улавливания паров бензина. Со временем под воздействием агрессивных факторов резина теряет эластичность, становится жесткой и хрупкой. Нарушение геометрии уплотнительных колец или прокладок приводит к образованию микротрещин и зазоров.

Даже небольшая разгерметизация в зоне соединений провоцирует подсос неучтенного воздуха в систему. Контроллер двигателя фиксирует это как ошибку, влияющую на расчет топливовоздушной смеси. Основные последствия выражаются в нестабильных оборотах холостого хода, повышенном расходе топлива и активации индикатора Check Engine.

Причины ускоренного износа уплотнителей

• Термическая деградация: Постоянный нагрев от двигателя и горячих выхлопных элементов ускоряет старение резины.
• Контакт с химикатами: Воздействие паров бензина, масла, дорожных реагентов и автохимии разрушает структуру материала.
• Механические повреждения: Неаккуратное обслуживание (перетяжка хомутов, резкие изгибы) повреждает кольца при замене элементов.
• Естественное старение: Потеря пластификаторов в резине со временем неизбежна даже без экстремальных условий.

Признак неисправности	Следствие для системы
Характерное шипение в районе адсорбера	Слышимый подсос воздуха через поврежденные уплотнения
Код ошибки P0441/P0442	Регистрация контроллером нарушения герметичности контура вентиляции

Замена изношенных уплотнителей на новые, желательно из маслобензостойкой резины, восстанавливает герметичность. Обязательна аккуратная сборка без перекосов и чрезмерной затяжки хомутов для предотвращения повторного повреждения.

Засорение сепаратора паров бензина

Сепаратор адсорбера ВАЗ-2114 выполняет критически важную функцию отделения жидкого топлива от паров перед их поступлением в гравитационный клапан и далее – в адсорбирующий элемент. Его конструкция включает лабиринт каналов и отбойников, замедляющих поток паровоздушной смеси из топливного бака для конденсации капель бензина. Осевшее топливо самотеком возвращается в бак через дренажные трубки, предотвращая попадание жидкости в угольный фильтр и систему вентиляции.

Основной причиной засорения является накопление в полостях сепаратора механических примесей (пыль, окалина от бака, смолистые отложения от некачественного топлива). Особенно активно процесс происходит при частой езде с низким уровнем горючего, когда поднимающаяся со дна бака взвесь захватывается паропотоком. Дополнительным фактором выступает деформация или перегиб дренажного шланга, нарушающего слив конденсата.

Последствия и признаки засора

Засорение сепаратора провоцирует каскад проблем:

• Затопление адсорбера: Жидкий бензин вместо паров попадает в наполнитель, снижая его поглотительную способность и вызывая механическое разрушение гранул угля.
• Нарушение вентиляции бака: Создается избыточное давление или вакуум при заправке (характерный хлопок при откручивании крышки), деформация бака.
• Плавающие обороты холостого хода: Переобогащенная топливная смесь из-за подсоса жидкого бензина через клапан продувки.
• Затрудненный пуск двигателя (особенно "на горячую"): Избыточное давление паров в системе подачи топлива.

Диагностика требует демонтажа адсорбера: проверки проходимости шлангов и визуального осмотра сепаратора на наличие грязи, смол или следов топлива в неположенных местах. Чистка выполняется продувкой сжатым воздухом или промывкой специальными составами для топливных систем. При сильном загрязнении или механических повреждениях требуется замена узла.

Неправильная установка после ремонта

Некорректный монтаж адсорбера после обслуживания провоцирует сбои в работе топливной системы. Ошибки сборки нарушают герметичность контура паров бензина, что напрямую влияет на функциональность системы улавливания паров (EVAP). Нарушение технологических требований при подключении шлангов или фиксации клапанов создаёт условия для некорректного распознания ошибок электронным блоком управления.

Последствия проявляются в виде повышенного расхода топлива, неустойчивых оборотов холостого хода и характерных хлопков в воздушном фильтре. Бортовой компьютер фиксирует ошибки серии P044x, указывающие на неисправности EVAP-системы. Длительная эксплуатация с такими неполадками приводит к преждевременному выходу из строя электромагнитного клапана продувки и деформации топливного бака из-за избыточного давления.

Типичные ошибки монтажа

• Перепутанные шланги - подключение патрубков к несоответствующим штуцерам адсорбера или клапана
• Нарушение ориентации клапанов - установка гравитационного или электромагнитного клапана в перевёрнутом положении
• Негерметичные соединения - недостаточная затяжка хомутов, повреждение уплотнительных колец
• Механические повреждения - заломы патрубков, трещины на корпусе при чрезмерном усилии затяжки

Критически важно соблюдать оригинальную схему подключения и использовать штатные крепёжные элементы. После установки обязательна проверка на герметичность методом подачи разрежения (до 0.5 Бар) в систему. Использование неоригинальных хомутов или уплотнителей снижает надёжность соединений и провоцирует подсос воздуха.

Последствия эксплуатации без крышки топливного бака

Отсутствие герметизирующей крышки нарушает работу системы EVAP (улавливания паров бензина). Пары топлива беспрепятственно испаряются в атмосферу, минуя адсорбер, который предназначен для их временного накопления и последующей подачи во впускной коллектор двигателя при работе. Это приводит к прямому загрязнению окружающей среды и нарушению экологических норм.

Система управления двигателем фиксирует ошибки, связанные с нарушением герметичности топливной системы. Блок управления (ЭБУ) активирует аварийный режим, зажигая индикатор "Check Engine" на приборной панели. Возникают проблемы с запуском мотора, особенно в жаркую погоду, из-за перенасыщения топливной смеси парами бензина.

Ключевые негативные эффекты

• Повышенный расход топлива – ЭБУ некорректно рассчитывает состав топливно-воздушной смеси из-за несанкционированного попадания паров бензина во впускной тракт.
• Разгерметизация системы EVAP – ускоренный износ адсорбера (перегрузка гранул активированного угля) и клапана продувки из-за постоянного контакта с пылью и влагой.
• Посторонние запахи в салоне – проникновение паров бензина через вентиляцию при парковке и движении.
• Риск возгорания – скопление паров топлива в подкапотном пространстве при утечке создаёт пожароопасную ситуацию.
• Опасность попадания загрязнений – пыль, вода и мусор беспрепятственно проникают в топливный бак, засоряя фильтры и магистрали.

Длительная езда без крышки провоцирует засорение топливного насоса и форсунок, что влечёт дорогостоящий ремонт. На современных моделях ВАЗ-2114 с системой Евро-3/4 игнорирование проблемы приводит к автоматическому отказу в прохождении техосмотра из-за превышения норм по выбросам углеводородов.

Причины повышенного расхода топлива при неисправности адсорбера ВАЗ-2114

Неисправность клапана продувки адсорбера или его цепей управления приводит к разгерметизации топливной системы. Пары бензина из бака перестают эффективно улавливаться и направляться во впускной коллектор, а бесконтрольно выбрасываются в атмосферу через сепаратор.

Электронный блок управления (ЭБУ), получая некорректные сигналы с датчиков или не имея возможности управлять клапаном продувки, переводит двигатель в аварийный режим. Для предотвращения переобогащения топливовоздушной смеси ЭБУ искусственно завышает продолжительность впрыска форсунок, что провоцирует перерасход горючего.

Ключевые механизмы влияния на расход

• Нарушение герметичности системы улавливания паров
  Трещины в корпусе адсорбера, повреждение шлангов или негерметичный клапан продувки вызывают постоянное испарение бензина в подкапотное пространство.
• Залипание клапана продувки в открытом положении
  Непрерывная подача паров бензина во впускной коллектор вне расчетных режимов ЭБУ приводит к переобогащению смеси и хаотичной работе двигателя на холостом ходу.
• Обрыв цепи управления клапаном продувки
  ЭБУ фиксирует ошибку (чаще P0443) и полностью отключает продувку. Адсорбер переполняется, пары топлива сбрасываются в атмосферу, а ЭБУ компенсирует потерю летучих фракций увеличением впрыска.
• Забитый угольный фильтр адсорбера
  Снижение пропускной способности сорбента блокирует нормальную продувку. Клапан не справляется с регулировкой, вызывая сбои в расчетах ЭБУ по обогащению смеси.

Симптом неисправности	Влияние на расход топлива
Хлопки при открытии топливного бака	+8-12% из-за разрежения в системе
Плавающие обороты ХХ	+15-20% из-за коррекций ЭБУ
Ошибка P0441 (недостаточная продувка)	+10-18% из-за аварийного алгоритма

Важно: Длительная эксплуатация с неисправным адсорбером вызывает вторичные проблемы - загрязнение дроссельной заслонки, закоксовывание форсунок и катализатора, что дополнительно увеличивает расход.

Диагностика шипения при открытии топливного бака

Шипение при откручивании крышки топливного бака на ВАЗ-2114 свидетельствует о разгерметизации топливной системы или нарушении работы системы улавливания паров бензина (EVAP). Данное явление возникает из-за разницы давления между атмосферой и внутренним пространством бака, где скапливаются пары горючего.

Наиболее частая причина – неисправность адсорбера или его компонентов. Адсорбер предназначен для временного хранения топливных паров с последующей их подачей во впускной коллектор. При нарушении этого цикла пары накапливаются в баке, создавая избыточное давление.

Основные причины и методы проверки

Для диагностики выполните следующие действия:

1. Проверка клапана адсорбера:
   • Снимите фишку питания с клапана продувки при заглушенном двигателе.
   • Подсоедините к штуцеру клапана (со стороны впускного коллектора) компрессор или насос.
   • Подайте воздух под давлением 0.5-1 атм. Исправный клапан должен блокировать поток.
   • Подайте 12В от АКБ на контакты клапана. Воздух должен проходить свободно.
2. Осмотр шлангов EVAP-системы:
   • Визуально исследуйте патрубки между баком, адсорбером и клапаном на трещины, заломы или отсоединения.
   • Продуйте шланги воздухом для проверки засоров (особенно вентиляционного выхода адсорбера).
3. Тест крышки топливного бака:
   • Установите новую или заведомо исправную крышку. Шипение исчезло – причина в нарушении клапана старой крышки.

Если проверки не выявили проблем, возможен засор сепаратора паров бензина или критическое повреждение топливного бака. В таких случаях требуется углубленная диагностика на СТО.

Плавающие обороты двигателя как симптом

Нестабильная работа силового агрегата проявляется в самопроизвольном изменении частоты вращения коленчатого вала на холостом ходу без воздействия водителя. Обороты хаотично "плавают" в диапазоне 500-1500 об/мин, сопровождаясь вибрацией и угрозой остановки двигателя. Это происходит из-за нарушения состава топливно-воздушной смеси, на которую напрямую влияет некорректная работа системы улавливания паров бензина.

Адсорбер ВАЗ-2114 участвует в процессе вентиляции топливного бака и продувки, направляя пары бензина во впускной коллектор. При нарушении герметичности клапана адсорбера или засорении сепаратора происходит неконтролируемое поступление воздуха, минуя датчик массового расхода воздуха (ДМРВ). Электронный блок управления (ЭБУ) получает искаженные данные о количестве поступающего воздуха, что вызывает:

• Ошибки в расчетах топливоподачи - ЭБУ неверно определяет необходимый объем бензина
• Нарушение стехиометрического соотношения - смесь становится излишне обогащенной или обедненной
• Скачкообразную коррекцию оборотов - система пытается компенсировать дисбаланс

Характерные признаки, указывающие именно на адсорбер:

Симптом	Механизм возникновения
Резкие скачки оборотов после заправки	Избыточное давление паров в забитом адсорбере
Неустойчивая работа при открытом бензобаке	Нарушение вакуума в топливной системе
Щелчки клапана при заглушенном двигателе	Залипание управляющего электроклапана

Для диагностики временно пережмите шланг, идущий от адсорбера к дросселю. Если обороты стабилизируются - проблема в системе улавливания паров. Требуется проверка:

1. Целостности угольного фильтра
2. Работоспособности электромагнитного клапана продувки
3. Отсутствия засоров в магистралях
4. Герметичности соединений

Важно: игнорирование неисправности приводит к повышенному расходу топлива, ошибкам по лямбда-зонду и преждевременному износу катализатора.

Проверка целостности предохранителя цепи

Предохранитель защищает цепь управления адсорбером от перегрузок и коротких замыканий. Его расположение зависит от модели года выпуска: в монтажном блоке салона (обычно слева от руля) или подкапотном блоке, соответствующий номер указан в руководстве по эксплуатации или на крышке блока. Обозначается как "EVAP", "CANISTER" или F3 (часто 15А).

Нарушение целостности плавкой вставки приводит к полному отказу системы продувки. Симптомы совпадают с неисправностями клапана или датчиков: ошибки P0443-P0445, повышенный расход топлива, запах бензина, плавающие холостые обороты. Визуальный осмотр обязателен при любых сбоях EVAP-системы.

Порядок проверки

1. Отключите зажигание и извлеките предохранитель специальным пинцетом из гнезда.
2. Осмотрите плавкую перемычку на просвет: перегоревший элемент виден по разрыву нити или потемнению колбы.
3. Используйте мультиметр в режиме прозвонки/измерения сопротивления:
   • Установите щупы на металлические контакты предохранителя
   • Нулевое сопротивление (звуковой сигнал) – исправен
   • Бесконечное сопротивление (обрыв) – требуется замена
4. При замене используйте предохранитель строго того же номинала (например, 15А). Установка "жучка" недопустима.

Важно: Повторное перегорание сразу после замены указывает на короткое замыкание в цепи клапана адсорбера, датчиков или проводки. Требуется углубленная диагностика с проверкой сопротивления катушки клапана (норма 20-30 Ом) и целостности проводов.

Методы продувки магистралей сжатым воздухом

Продувка магистралей адсорбера выполняется для удаления топливных паров и механических загрязнений из системы. Основная цель – восстановить нормальную циркуляцию воздуха между адсорбером и впускным коллектором, предотвратить закупорку трубок конденсатом или грязью. Работу проводят при демонтированных патрубках после визуального подтверждения их засора.

Используйте компрессор с давлением не более 3-4 бар для исключения повреждения пластиковых элементов. Направляйте воздушный поток последовательно по каждому шлангу: от топливного бака к адсорберу, от адсорбера к дроссельному узлу, от клапана продувки к впускному коллектору. Обязательно отсоедините шланги от всех узлов перед очисткой.

Последовательность действий

1. Подготовка системы: Отсоедините минусовую клемму АКБ. Демонтируйте адсорбер и клапан продувки согласно руководству.
2. Маркировка патрубков: Пометьте шланги малярной лентой для правильной сборки (особенно актуально для трубок одинакового диаметра).
3. Продувка магистралей:
   • Наденьте сопло компрессора на конец шланга, плотно прижав его резиновой насадкой.
   • Подавайте воздух короткими импульсами (по 2-3 секунды) до прекращения выхода влаги или загрязнений.
   • Для трубок малого диаметра используйте тонкую пластиковую насадку.
4. Контроль результата: Проверьте чистоту выходящего воздуха рукой – поток должен быть сухим и свободным. Осмотрите внутренние стенки шлангов на просвет.

Критические ошибки: Применение давления выше 5 бар (риск разрыва шлангов), продувка без демонтажа (выдувает грязь в клапан или адсорбер), игнорирование маркировки (неправильное подключение нарушит работу системы).

Визуальный осмотр корпуса на трещины

Тщательно очистите поверхность корпуса адсорбера от грязи и масляных пятен растворителем или моющим средством. Используйте ветошь для полного удаления загрязнений – это критично для выявления микротрещин. Обеспечьте хорошее освещение рабочей зоны, при необходимости применяйте фонарь для подсветки труднодоступных участков.

Осматривайте пластиковый корпус методом кругового обхода, уделяя особое внимание зонам крепления кронштейнов, штуцерам подвода/отвода паров топлива и нижней части, подверженной ударам камней. Проверяйте места соединения половинок корпуса – линию штатного шва по периметру. Контролируйте целостность пластиковых защелок и монтажных ушей.

Ключевые признаки повреждений

Используйте лупу с 3-5-кратным увеличением для выявления скрытых дефектов. Обращайте внимание на:

• Паутинообразные линии возле точек крепления
• Радиальные расхождения пластика от штуцеров
• Масляные подтеки без видимого источника
• Локальные деформации корпуса

Проведите тест на герметичность после очистки: подключите компрессор к штуцеру топливных паров и подайте воздух под давлением 0.3-0.5 бар. Нанесите мыльный раствор на поверхность – появление пузырьков укажет на микротрещины. Особенно эффективен метод для выявления сквозных повреждений в скрытых полостях.

Зона риска	Визуальный индикатор	Последствия нарушения
Крепежные лапы	Белые следы напряжения пластика	Разгерметизация при вибрации
Штуцер EVAP	Концентрические трещины	Срыв подачи паров топлива
Дренажный клапан	Сколы в посадочной зоне	Подсос нефильтрованного воздуха

Обнаруженные трещины не подлежат ремонту – пластик корпуса разрушается под воздействием паров бензина и термоциклирования. Мелкие повреждения стресс-коррозии свидетельствуют о старении материала – даже при отсутствии сквозных дефектов рекомендована замена узла.

Проверка сопротивления катушки клапана

Для диагностики неисправностей адсорбера, связанных с работой электромагнитного клапана продувки, обязательным этапом является измерение сопротивления его катушки. Этот параметр позволяет выявить обрыв цепи или межвитковое замыкание, напрямую влияющие на функционирование узла.

Процедура выполняется при отключенном разъеме клапана после предварительного снятия минусовой клеммы АКБ. Используется мультиметр, переключенный в режим измерения сопротивления (Ом). Щупы прибора подключаются к контактам разъема катушки клапана.

Этапы и нормативные значения

При исправной катушке мультиметр покажет сопротивление в диапазоне 20–30 Ом. Отклонения от этих значений свидетельствуют о неисправностях:

• Обрыв цепи (∞ Ом): Полное отсутствие показаний (бесконечное сопротивление) указывает на обрыв обмотки.
• Межвитковое замыкание (0–15 Ом): Слишком низкое сопротивление сигнализирует о коротком замыкании витков.
• Высокое сопротивление (>40 Ом): Может указывать на окисление контактов или частичное разрушение обмотки.

Дополнительно проверяется отсутствие короткого замыкания на корпус. Один щуп мультиметра подключается к контакту разъема, второй – к металлической части клапана. Исправная катушка покажет бесконечное сопротивление.

Показание мультиметра (Ом)	Диагноз	Действие
20–30	Норма	Катушка исправна
0 (или близко к 0)	Короткое замыкание	Замена клапана
∞ (бесконечность)	Обрыв обмотки	Замена клапана
0 при проверке на корпус	Замыкание на массу	Замена клапана

Получение значений, выходящих за пределы нормы, требует замены клапана продувки адсорбера. Попытки ремонта катушки, как правило, нецелесообразны.

Процедура тестирования системы на герметичность

Проверка герметичности топливной системы и адсорбера начинается с визуального осмотра всех компонентов. Необходимо тщательно обследовать шланги, клапан продувки, крышку сепаратора и корпус адсорбера на предмет трещин, расслоений, потертостей или следов топлива. Особое внимание уделяется соединениям шлангов с штуцерами – местам частого образования задиров и перегибов.

Следующий этап – создание избыточного давления в системе. Для этого отсоединяют шланг, идущий от адсорбера к дроссельному узлу, и герметично подключают к нему ручной насос (например, топливный) или компрессор с манометром. Нагнетают давление в диапазоне 0.3–0.5 атм. Важно избегать превышения значений, чтобы не повредить элементы системы.

Диагностика утечек и анализ результатов

После создания давления систему оставляют под нагрузкой на 5–10 минут. Если манометр фиксирует падение показателей – это явный признак разгерметизации. Для локализации утечки:

• Обработайте все соединения, швы корпуса адсорбера и поверхность шлангов мыльным раствором. Появление пузырей укажет на точку разгерметизации.
• Проверьте клапан продувки адсорбера (КПА). Его негерметичность в закрытом состоянии – частая причина падения давления.
• Исключите утечку через гравитационный клапан сепаратора или крышку топливного бака (при их подключении в контур проверки).

Если давление стабильно, но подозрения на неисправность остаются, дополнительно оценивают работу КПА мультиметром (проверка сопротивления обмотки ~20-30 Ом) и подачей напряжения 12В на разъем для проверки его срабатывания (должен издавать четкий щелчок).

Срок службы угольного фильтра адсорбера ВАЗ-2114

Производитель автомобилей ВАЗ не устанавливает строго регламентированного интервала замены угольного фильтра (гравийной засыпки) адсорбера. Фактический срок его службы является неопределенным и зависит от множества эксплуатационных факторов, а не просто от пробега или времени.

Ориентировочно, ресурс качественного угольного фильтра при нормальных условиях эксплуатации может составлять от 50 000 до 100 000 километров пробега или более. Однако он может выйти из строя значительно раньше из-за неблагоприятных условий или заправок некачественным топливом.

Факторы, влияющие на ресурс угольного фильтра

Скорость деградации и потери адсорбционной способности активированного угля зависит от:

• Качества топлива: Заправка бензином с высоким содержанием смол, серы или других примесей резко сокращает ресурс фильтра.
• Частоты и интенсивности заправок: Частое заполнение бака "под горловину" увеличивает нагрузку на адсорбер.
• Температурных условий: Постоянная эксплуатация в условиях сильной жары или холода влияет на свойства угля и пластиковых элементов системы.
• Работоспособности клапанов адсорбера: Неисправный электромагнитный клапан продувки или клапан гравитации могут привести к перегрузке или неправильной работе фильтра.
• Механических повреждений: Коррозия корпуса адсорбера, разгерметизация или физическое разрушение угля (например, от вибрации).

Признаки износа или выхода из строя угольного фильтра

1. Характерный стук клапана продувки (частота): Учащенное, практически постоянное срабатывание клапана (тиканье) на прогретом двигателе.
2. Запах бензина в салоне или под капотом: Особенно заметен после заправки или при стоянке на солнце, указывает на переполнение адсорбера или его неспособность удерживать пары.
3. Плавающие обороты холостого хода: Неисправный адсорбер может создавать неучтенные подсосы воздуха или нарушать состав топливной смеси.
4. Увеличение расхода топлива: Нарушение работы системы улавливания паров косвенно влияет на экономичность.
5. Затрудненный запуск после заправки: Пары бензина "переливают" двигатель.
6. Ошибки двигателя (Check Engine): Чаще всего P0441 (Неправильный поток продувки), P0443 (Неисправность цепи клапана продувки), P0455 (Обнаружена большая утечка в системе улавливания паров топлива).
7. Хлопки при открытии крышки бензобака: Сильное разрежение или избыточное давление в баке при откручивании крышки.

Важно понимать: Эти симптомы могут быть вызваны и неисправностью клапанов адсорбера или разгерметизацией шлангов. Однако изношенный, спрессовавшийся или загрязненный угольный фильтр является одной из наиболее вероятных причин подобных проблем.

Ситуация	Рекомендация
Появление характерных симптомов неисправности адсорбера	Необходима диагностика системы EVAP. При подтверждении проблемы с фильтром - замена.
Плановое обслуживание (ориентир)	Проверка состояния адсорбера и его компонентов (включая целостность фильтра) при достижении пробега 80 000 - 100 000 км.
Систематическая заправка некачественным топливом	Более частая проверка или профилактическая замена фильтра (например, после 40 000 - 60 000 км).

Игнорирование проблем с угольным фильтром адсорбера приводит к некорректной работе двигателя, повышенному расходу топлива, неприятным запахам и потенциальному выходу из строя электромагнитного клапана продувки. Замена фильтра обычно подразумевает замену всего корпуса адсорбера в сборе.

Список источников

При подготовке материалов об устройстве автомобильных систем критически важно опираться на проверенные технические данные. Это гарантирует точность описания конструктивных особенностей и диагностики неисправностей.

Представленная информация базируется на следующих авторитетных источниках, включая документацию производителя и экспертные публикации в специализированных изданиях.

1. Официальное руководство по ремонту ВАЗ-2114 (издательство АвтоВАЗ)
2. Технические спецификации топливной системы и системы EVAP для моделей LADA Samara-2
3. Статьи из журналов "За рулем" и "Авторевю" по диагностике топливных систем ВАЗ
4. Монографии "Конструкция автомобилей ВАЗ" (авторы: Ю.В. Виноградов, А.П. Пахомов)
5. Материалы технических семинаров НИЦИАМТ "ФГУП "НАМИ" по экологическим системам
6. Руководство по эксплуатации ВАЗ-2114 (раздел "Система вентиляции топливного бака")
7. Протоколы испытаний адсорберов в лаборатории "АвтоВАЗТЕСТ"

Видео: Ремонт Адсорбера Ваз 2114,своими руками,


• Porsche Cayenne - размеры, технические данные, мнения владельцев

• ЗиЛ-130 - фото и технические параметры

• Фиат Пунто II что внутри характеристики комплектации мощность расход топлива отзывы владельцев фото
