Актуатор замка двери - подбор и монтаж

Статья обновлена: 18.08.2025

Актуатор дверного замка – ключевой компонент современных систем доступа, обеспечивающий дистанционное управление запорным механизмом. Его корректная работа напрямую влияет на безопасность и комфорт эксплуатации двери.

Выбор подходящего устройства требует анализа технических параметров: типа двери, напряжения питания, усилия на штоке и условий эксплуатации. Ошибки при установке приводят к некорректной работе или преждевременному выходу актуатора из строя.

В статье детально разберем критерии подбора электромеханических и электромагнитных моделей, нюансы интеграции в различные замковые системы, а также типичные ошибки монтажа.

Механический vs электромеханический актуатор: различия

Механический актуатор приводится в действие исключительно физическим усилием через трос или рычажную систему от ручки двери. Его работа не зависит от электричества, что гарантирует функционирование даже при отключении питания. Конструкция предельно проста: металлические тяги, пружины и защелка без сложной электроники.

Электромеханический актуатор сочетает механическую основу с электроприводом (соленоидом или мотором), управляемым сигналами от контроллера, брелока или клавиатуры. Для работы требует постоянного подключения к источнику питания 12В/24В. Позволяет реализовать дистанционное управление и интеграцию в системы безопасности.

Ключевые отличия

Принцип работы:

Механический: прямое физическое воздействие на механизм замка
Электромеханический: преобразование электрического сигнала в движение ригеля

Энергозависимость:

Механический: автономен, не требует питания
Электромеханический: критичен к наличию напряжения в сети

Функциональность:

Параметр	Механический	Электромеханический
Управление	Только локальное	Дистанционное + автоматизация
Интеграция	Невозможна	С домофонами, СКУД, сигнализациями
Аварийное открывание	Всегда доступно	Требует резервного питания

Надежность:

Механические устойчивы к перепадам напряжения и влаге, но уязвимы к обрыву тросов
Электромеханические чувствительны к качеству электропитания, но защищены от силового взлома

Тянущий тип актуатора: особенности и применение

Тянущий актуатор функционирует за счет втягивания штока внутрь корпуса при подаче напряжения. Конструктивно он оснащен электродвигателем, редуктором и тросом/рычагом, преобразующим вращение в линейное движение на отпирание. Основное усилие направлено на подтягивание механизма замка к корпусу устройства, что обеспечивает разблокировку двери.

Ключевой особенностью является необходимость обратного направления монтажа относительно замка: актуатор крепится на дверное полотно или коробку так, чтобы шток соединялся с ригелем через тягу. Требует точной синхронизации хода штока с рабочим расстоянием замка. Отличается компактностью, но ограниченной силой тяги (обычно 150-800N), что требует тщательного подбора под массу двери.

Сферы применения

Тянущие актуаторы оптимальны для:

Легких межкомнатных и офисных дверей
Систем контроля доступа с магнитными замками
Домофонных панелей с вертикальным ригелем
Дверей с самозакрывающимися механизмами

Критерии выбора:

Усилие тяги: ≥ 1.5 веса двери
Ход штока: на 2-3 мм больше расстояния до срабатывания замка
Напряжение: 12V/24V DC для СКУД, 220V AC для домофонов
Степень защиты: IP54 для уличного монтажа

Параметр	Стандартные значения	Рекомендации
Рабочий ход	10-30 мм	Измерять при открытом замке
Скорость срабатывания	0.5-3 сек	Для турникетов ≤1 сек
Ресурс циклов	50 000+	С металлическими шестернями

Толкающий тип актуатора: где используется

Толкающие актуаторы применяются в системах контроля доступа для дверей, требующих механического усилия при открывании. Основная задача – преобразовать вращение электромотора в линейное движение штока, который физически выталкивает запорный механизм замка (язычок, ригель или защелку). Это обеспечивает разблокировку без необходимости поворота ручки.

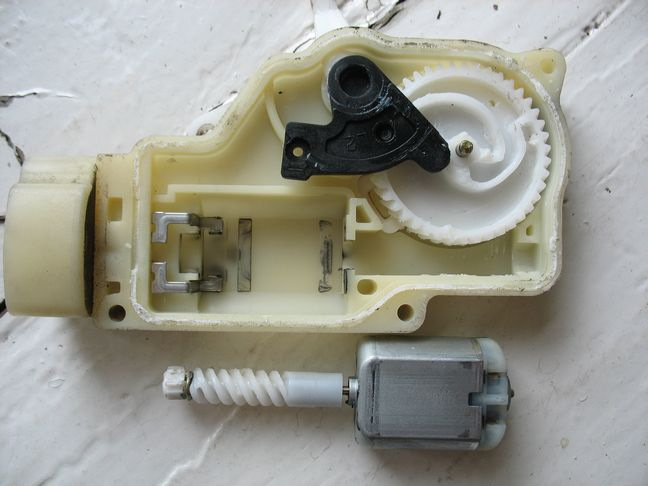

Конструктивно такие устройства состоят из электродвигателя, редуктора и выдвижного стержня (толкателя). При подаче напряжения шток выдвигается на 10–30 мм, воздействуя напрямую на механизм замка. Отключение питания приводит к автоматическому втягиванию толкателя под действием возвратной пружины.

Типовые сферы применения

Маятниковые двери – автоматическое открывание в обе стороны при интеграции с СКУД.
Турникеты и триподы – разблокировка створок после верификации пропуска.
Тамбур-шлюзы – синхронизация замков на внутренних/внешних дверях.
Распашные двери с доводчиком – дистанционная разблокировка без ручного контакта.

Критичные ограничения:

Несовместимость с замками, требующими поворота ручки (нутриевы, цилиндровые).
Монтаж только на двери с защелкой, имеющей скошенный язычок.
Зависимость от точной регулировки положения толкателя относительно запорного элемента.

Параметр	Значение
Ход штока	10–30 мм
Нагрузка (усилие)	150–500 Н
Время срабатывания	0.3–2 сек

Номинальное напряжение: 12В или 24В

Выбор напряжения актуатора зависит от типа установленной системы контроля доступа и электропитания объекта. Большинство бытовых и коммерческих систем используют 12В постоянного тока (DC), что соответствует стандартным источникам питания типа БП 12В/2А. Промышленные решения чаще рассчитаны на 24В DC для повышения энергоэффективности при длинных кабельных трассах.

Ошибка в напряжении приводит к поломке: подача 24В на 12В-устройство вызывает перегрев и сгорание обмотки, а недостаточное напряжение (12В вместо 24В) не обеспечит нужного усилия для срабатывания засова. Обязательно сверяйте маркировку на корпусе актуатора (12VDC или 24VDC) с параметрами контроллера СКУД.

Критерии выбора

Источник питания: Совместимость с существующим БП (например: БП-12В для домофонов)
Длина линии: Для трасс >30м предпочтителен 24В (меньшие потери)
Тип системы: Турникеты/шлюзы требуют 24В, магнитные замки на дверях – чаще 12В

Параметр	12В	24В
Ток потребления	Выше (при равной мощности)	Ниже (~в 2 раза)
Сечение кабеля	Требуется толще	Допускает меньшие сечения
Совместимость	Бытовые домофоны, СКУД офисов	Промышленные системы, протяженные линии

При модернизации существующей системы запрещена установка актуатора с напряжением, отличным от выходного параметра контроллера. Для гибридных решений используйте преобразователи напряжения (например: 24В→12В), но учитывайте потерю КПД.

Расчет силы тяги для вашей двери

Сила тяги актуатора определяет его способность преодолевать сопротивление дверного замка и створки при открывании/закрывании. Недостаточное значение приведет к сбоям в работе, а избыточное – к повышенному износу механизмов и перерасходу энергии. Точный расчет гарантирует корректную интеграцию электропривода с дверной конструкцией.

Для определения минимально необходимой силы тяги (F_min) используйте формулу: F_min = (M × g × μ) + F_lock, где M – масса двери (кг), g – ускорение свободного падения (≈9.8 м/с²), μ – коэффициент трения петель, F_lock – сопротивление замка. Значение F_lock указывается в техпаспорте замка или измеряется динамометром (обычно 15-50 Н).

Факторы влияния и практические шаги

Ключевые параметры для расчета:

Вес двери: измерить напольными весами или рассчитать через плотность материала (МДФ ≈ 700 кг/м³, сталь ≈ 7800 кг/м³).
Коэффициент трения (μ):
- 0.1 – новые шарикоподшипниковые петли
- 0.2-0.3 – стандартные петли без смазки
- 0.4-0.6 – изношенные/ржавые механизмы
Дополнительные нагрузки: доводчики, уплотнители, перекос коробки увеличивают F_min на 20-40%.

Порядок действий:

Замерьте массу двери и сопротивление замка динамометром.
Определите μ по типу петель (для точности потяните дверь динамометром параллельно плоскости).
Рассчитайте F_min по формуле, добавив запас 25-30%: F_{рабочая} = F_min × 1.3.
Сравните результат с характеристиками актуатора (указывается в ньютонах).

Тип двери	Пример массы (кг)	Типовое F_{рабочая} (Н)
Межкомнатная (МДФ)	25-40	40-70
Деревянная входная	50-80	80-130
Металлическая бронированная	100-200	150-350

Важно! Для распашных дверей с доводчиком к расчетной F_{рабочая} прибавьте усилие пружины доводчика (указано в документации). Установка актуатора с силой тяги ниже F_{рабочая} вызовет перегрев привода и отказ системы.

Рабочий ход штока: как определить нужную длину

Правильный выбор рабочего хода штока напрямую влияет на корректность работы актуатора и долговечность механизма замка. Недостаточная длина не обеспечит полное открытие/закрытие ригеля, а избыточная создаст чрезмерную нагрузку на привод и замок, приводя к преждевременному износу.

Рабочий ход штока – это расстояние, которое шток проходит между крайними положениями (закрыто/открыто). Определяется он исключительно характеристиками конкретного замка, а не актуатора. Для замера необходимы штангенциркуль или линейка.

Порядок измерения требуемой длины хода

Переведите замок в состояние «Закрыто» ключом или ручкой.
Зафиксируйте начальную позицию ригеля (языка замка) относительно ответной планки или торца двери.
Переведите замок в состояние «Открыто», полностью убрав ригель в корпус.
Измерьте расстояние, на которое сместился ригель между двумя положениями – это и есть требуемый рабочий ход штока.

Важные нюансы:

Измеряйте фактическое перемещение ригеля, а не поворот ручки.
Учитывайте запас 2-3 мм для компенсации погрешностей установки и люфтов.
Для замков с несколькими ригелями ориентируйтесь на наиболее длинный выдвижной элемент.

Тип замка	Типовой рабочий ход (мм)
Цилиндровый врезной	15-25
Сувальдный	20-40
Электромеханический	10-30

При выборе актуатора сопоставьте измеренное значение с паспортными данными привода. Оптимально, если рабочий ход устройства на 1-2 мм превышает требуемый показатель замка для гарантированного срабатывания.

Скорость срабатывания: практическое значение

Скорость срабатывания актуатора определяет временной интервал между подачей управляющего сигнала и полным перемещением ригеля замка. Этот параметр измеряется в миллисекундах (мс) и напрямую влияет на удобство эксплуатации системы контроля доступа. Медленная работа механизма создаёт ощутимую задержку при входе/выходе, особенно при интенсивном людском потоке.

В системах безопасности быстродействие играет критическую роль при интеграции с доводчиками, сигнализациями или турникетами. Задержка более 300–500 мс может привести к конфликту оборудования: например, дверь автоматически заблокируется до завершения цикла открытия, вызвав ложное срабатывание датчиков или механическое повреждение ригеля.

Факторы влияния и выбор

На практике требуемая скорость зависит от типа объекта:

Офисные здания/жилые комплексы: Достаточно 200–400 мс для комфортного прохода без очередей.
Пропускные пункты предприятий/аэропорты: Необходимы высокоскоростные модели (80–150 мс) для синхронизации с турникетами и СКУД.
Аварийные выходы: Обязательны актуаторы с мгновенным разблокированием (≤ 100 мс) по сигналу пожарной тревоги.

При выборе учитывайте взаимосвязь скорости с другими характеристиками:

Скорость (мс)	Потребляемый ток	Уровень шума	Ресурс циклов
80–150	Высокий	Заметный	50–100 тыс.
200–400	Средний	Умеренный	100–300 тыс.
500+	Низкий	Минимальный	500 тыс.+

Важно: Чрезмерное увеличение быстродействия без необходимости сокращает срок службы механизма и повышает нагрузку на блок питания. Для стандартных дверей оптимальны актуаторы со скоростью 200–400 мс, обеспечивающие баланс между производительностью, энергопотреблением и надёжностью.

Рейтинг IP: защита от пыли и влаги

Международный стандарт IP (Ingress Protection) определяет уровень защиты электрооборудования от проникновения твердых частиц и жидкостей. Для актуаторов дверных замков этот показатель критически важен, так как напрямую влияет на долговечность и надежность работы устройства в разных условиях эксплуатации.

Рейтинг IP всегда обозначается двумя цифрами: первая характеризует защиту от пыли и механических предметов (шкала 0-6), вторая – от влаги (шкала 0-9). Чем выше цифры, тем лучше защищенность актуатора. Например, маркировка IP54 указывает на частичную пылезащиту и устойчивость к брызгам воды.

Расшифровка кодов защиты

Первая цифра (защита от твёрдых тел):

Цифра	Защита
0	Нет защиты
1	Предметы >50 мм
2	Предметы >12.5 мм
3	Предметы >2.5 мм
4	Предметы >1 мм
5	Пылезащита (частичная)
6	Полная пыленепроницаемость

Вторая цифра (защита от влаги):

Цифра	Защита
0	Нет защиты
1	Вертикальные капли
2	Капли под углом 15°
3	Брызги до 60°
4	Брызги со всех сторон
5	Струи воды
6	Мощные струи
7	Погружение до 1м
8	Длительное погружение

Для уличных или влажных помещений выбирайте актуаторы с IP65 и выше. В отапливаемых сухих зданиях достаточно IP44. Учитывайте климатические особенности: для регионов с обильными осадками или высокой запыленностью требуется усиленная защита. Проверяйте маркировку производителя перед покупкой.

Совместимость с маркой замка

Совместимость актуатора с конкретной маркой и моделью замка – критичный фактор при выборе. Каждый производитель разрабатывает уникальные конструктивные решения, включая тип привода, расположение крепежных отверстий, длину штока и геометрию монтажной пластины.

Установка несовместимого актуатора приводит к некорректной работе механизма: заеданию ригелей, перекосу двери, повышенному шуму или полному отказу системы. Габариты корпуса должны соответствовать нише в замке или дверном полотне, исключая риск механических помех.

Ключевые аспекты совместимости

Тип замка: Цилиндровые, сувальдные и электромеханические замки требуют разных приводных механизмов.
Способ передачи усилия: Прямой шток, угловой редуктор или тросовая тяжка должны соответствовать кинематике конкретной модели.
Электрические параметры: Напряжение (12V/24V) и потребляемый ток актуатора обязаны соответствовать контроллеру СКУД.

Марка замка	Тип актуатора	Особенности
CISA, ABLOY	Линейный	Короткий ход штока (8-12 мм)
MOTTURA, MULTLOCK	Поворотный	Требует углового редуктора 90°
KALE, GUARDIAN	Универсальный	Регулируемый кронштейн + адаптеры

Проверяйте документацию: Производители указывают совместимые аксессуары в технических паспортах замков. Для устаревших моделей используйте переходные пластины или кастомные кронштейны. Избегайте универсальных актуаторов без предварительного замера посадочного места – погрешность в 2-3 мм может заблокировать механизм.

Определение монтажной глубины корпуса

Монтажная глубина корпуса актуатора – это расстояние от лицевой планки устройства до самой дальней точки его внутреннего механизма, измеряемое перпендикулярно плоскости двери. Данный параметр строго регламентирован производителем для каждой модели и указывается в технической документации в миллиметрах. Он определяет необходимую толщину полотна двери или глубину выемки в коробке для скрытого монтажа.

Неправильно определенная глубина установки приводит к невозможности корректного размещения актуатора: корпус либо выступит за пределы дверного полотна, препятствуя закрыванию, либо не поместится в подготовленную нишу, что потребует дополнительных работ по углублению. Точное соответствие габаритов механизма размерам монтажного пространства критично для сохранения прочности конструкции двери и надежности работы привода.

Ключевые этапы определения глубины

Замер посадочного места: Используя штангенциркуль, измерьте расстояние от торца двери (или края выреза в коробке) до внутренней плоскости, куда будет упираться корпус актуатора. Учитывайте возможные препятствия (армирующие элементы, проводка).
Сравнение с характеристиками устройства: Сопоставьте полученное значение с паспортной монтажной глубиной выбранного актуатора. Требуемая глубина полотна/ниши должна превышать габарит устройства минимум на 2-3 мм для компенсации неровностей.
Проверка совместимости с фурнитурой: Убедитесь, что после установки актуатора останется достаточно пространства для свободного хода ригелей замка, соединительных тяг и ответной планки без перекосов или заклинивания.

Тип двери	Рекомендуемый запас глубины	Особенности
Металлическая (с терморазрывом)	3-5 мм	Учет слоев утеплителя и армирования
Деревянная массив	2-3 мм	Риск растрескивания при плотной посадке
Стеклянная (профильная система)	4-6 мм	Точность фрезеровки паза обязательна

При работе с нестандартными дверьми (например, филенчатыми или с криволинейным профилем) изготовление монтажного кармана под актуатор требует особой точности. В таких случаях рекомендуется создавать шаблон по контуру корпуса привода и выполнять пробную установку до фиксации механизма.

Проверка расстояния до ответной планки

Точное измерение дистанции между установленным актуатором и ответной планкой на дверной коробке критически важно для корректной работы замка. Несоответствие этого расстояния паспортным требованиям актуатора приведет либо к невозможности полного зацепления язычка, либо к чрезмерной нагрузке на механизм, вызывая перегрев двигателя и преждевременный выход из строя.

Используйте штангенциркуль или металлическую линейку для замера зазора в двух точках: по вертикали (между центрами отверстий под ригель на актуаторе и приемным пазом планки) и по глубине (от лицевой пластины актуатора до плоскости ответной планки). Замеры выполняйте при полностью закрытой двери без приложения дополнительного усилия для устранения перекосов.

Ключевые параметры и этапы проверки

Допустимые отклонения: Большинство актуаторов работают стабильно при зазоре 3-7 мм по глубине и смещении по вертикали не более ±2 мм. Точные значения указаны в технической документации устройства – отклонения за эти пределы требуют регулировки.

Методы корректировки:

Регулировка планки: Ослабьте крепежные винты ответной планки, сместите ее по вертикали/глубине согласно замерам, зафиксируйте.
Установка прокладок: При недостаточной глубине зацепления подложите под ответную планку металлические или пластиковые шайбы.
Коррекция положения актуатора: При значительных несоответствих переустановите актуатор, используя монтажную пластину как шаблон для точного позиционирования.

Параметр	Рекомендуемый диапазон	Признак несоответствия
Глубина зазора	3-7 мм	Щелчки при работе, заклинивание ригеля
Вертикальное смещение	±2 мм max	Ригель цепляет край паза, скрежет
Угол закрытия	90°±1°	Неравномерный износ планки

Тестовый цикл: После регулировки выполните 10-15 циклов открытия/закрытия замка с контролем плавности хода ригеля и отсутствия посторонних шумов. Проверьте отсутствие вибрации корпуса актуатора и надежность фиксации двери в закрытом положении при легком толчке.

Выбор положения монтажа: внутрь или на дверь

Основная дилемма заключается в определении оптимального места установки актуатора: скрытый монтаж внутри дверного полотна или наружная установка на поверхность двери. Каждый вариант обладает специфическими техническими требованиями и влияет на сложность работ, надежность и эстетику конструкции.

При скрытой установке актуатор интегрируется во внутреннюю полость двери, что требует наличия достаточного свободного пространства и совместимости с типом замка. Наружный монтаж подразумевает крепление корпуса устройства на внешнюю или внутреннюю поверхность дверного полотна с видимыми элементами управления.

Критерии выбора

Ключевые факторы, определяющие решение:

Конструкция двери: Толщина полотна и наличие пустот критичны для встраиваемых моделей
Тип замка: Совместимость с цилиндровыми, сувальдными или электромеханическими системами
Защищенность: Внутренний монтаж снижает риск вандализма для уличных дверей

Параметр	Внутренний монтаж	Наружный монтаж
Сложность установки	Высокая (требуется фрезеровка)	Средняя (крепление на поверхность)
Внешний вид	Скрытый корпус	Видимые компоненты
Обслуживание	Требует разборки двери	Прямой доступ

Рекомендации: Для межкомнатных дверей предпочтительны встраиваемые решения, сохраняющие дизайн. Наружные модели оптимальны для тонких или армированных полотен, где невозможно создать посадочное место. При установке на металлические входные двери обязательна проверка магнитных свойств корпуса актуатора.

Скрытый монтаж: подготовка ниши

Точная разметка – ключевой этап. Определите центр будущей ниши на торце двери, учитывая толщину полотна и конструкцию актуатора. Используйте шаблон из комплекта или создайте его по размерам механизма, добавив зазор 2-3 мм по периметру для беспрепятственной установки корпуса. Контролируйте параллельность линий разметки относительно кромок двери.

Глубина ниши должна строго соответствовать габаритам актуатора. Измерьте корпус устройства вместе с клеммной колодкой и проводами. Превышение глубины приведет к ослаблению полотна, недостаток – к невозможности утопить механизм. Для точного заглубления используйте ограничитель сверла или фрезы. Допустимое отклонение – не более ±1 мм.

Технология выборки материала

Последовательность работ:

Сверление по углам: Просверлите стартовые отверстия сверлом, равным ширине фрезы, на глубину корпуса актуатора.
Фрезеровка контура: Электрофрезером с прямой фрезой удалите основной материал внутри размеченного прямоугольника. Двигайтесь против вращения фрезы для чистого среза.
Контроль плоскости дна: Проверяйте равномерность глубины ниши металлической линейкой. Удалите выступы стамеской при необходимости.

Параметр	Требование	Инструмент для контроля
Глубина ниши	Равна толщине корпуса актуатора + 1 мм	Штангенциркуль
Параллельность стенок	Отклонение ≤ 1° относительно кромки двери	Угольник
Чистота поверхности	Отсутствие сколов и задиров	Визуальный осмотр

Важно: При работе с МДФ снижайте обороты фрезера для предотвращения подгорания кромок. Для дверей из закаленного стекла или металла подготовку ниши выполняйте только на специализированном оборудовании.

Накладной монтаж: особенности крепления

Накладной монтаж актуатора предполагает установку устройства на внутреннюю поверхность двери без врезки в полотно. Этот метод применяется преимущественно на деревянных или тонких металлических дверях, где фрезеровка глубоких пазов нежелательна или невозможна. Корпус актуатора монтируется поверхностно, что упрощает доступ для обслуживания и замены компонентов.

Ключевая особенность крепления – необходимость точного позиционирования относительно замочной скважины и ригеля. Монтажная пластина фиксируется саморезами непосредственно к дверному полотну, что требует предварительной разметки и контроля перпендикулярности. Обязательно учитывается свободный ход ригеля без перекосов и заеданий при закрывании.

Технологические нюансы установки

Подготовка поверхности: Обезжиривание зоны крепления для улучшения адгезии двухстороннего скотча (при наличии).
Сверловка: Формирование отверстий под саморезы согласно шаблону, исключающее растрескивание древесины.
Фиксация корпуса: Жесткое притягивание актуатора к полотну с равномерным распределением усилий на винтах.
Юстировка ответной части: Точная установка приемной планки на дверной коробке с зазором 2-3 мм от ригеля.

При монтаже на металлические двери обязательна установка паранитовых прокладок для компенсации электростатики и предотвращения КЗ. Проводка кабелей организуется в гофрорукавах с фиксацией пластиковыми хомутами через каждые 15 см.

Необходимый инструмент для установки

Правильный подбор инструментов напрямую влияет на скорость, качество монтажа и сохранность компонентов актуатора. Отсутствие ключевых приспособлений может привести к повреждению проводки или механических элементов замка.

Перед началом работ сверьтесь с инструкцией производителя актуатора – некоторые модели требуют специфических инструментов. Обязательно обесточьте цепь электропитания автомобиля для безопасного подключения проводки.

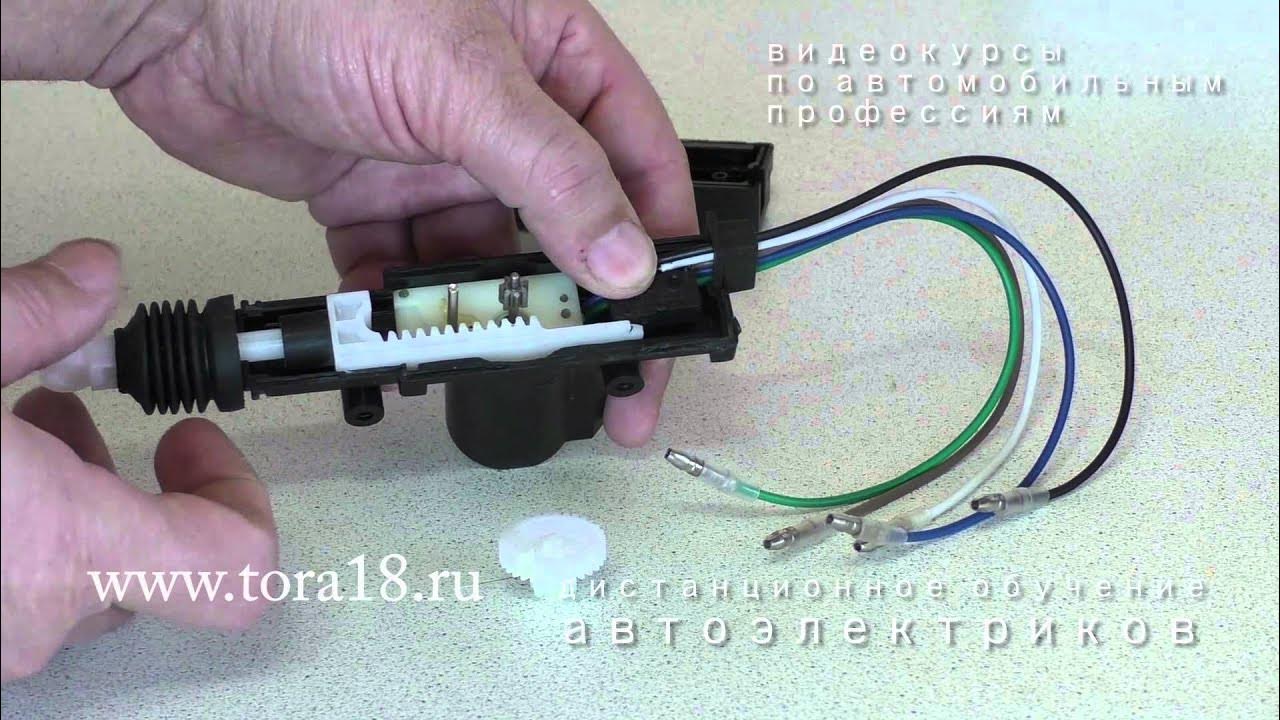

Базовый набор инструментов

Отвертки: крестообразная (PH2), плоская (3-5 мм), Torx (размер зависит от авто)
Ключи гаечные: рожковые или накидные (8-13 мм), трещоточный набор с удлинителем
Кусачки-бокорезы для обрезки кабельных стяжек и изоляции
Изолента термоусадочная или ПВХ для изоляции соединений
Мультиметр для прозвона цепей и проверки напряжения
Пластиковые монтажные лопатки для демонтажа обшивки двери без царапин

Для сложных случаев может потребоваться дрель со сверлами по металлу (3-6 мм) и паяльник с припоем – если установка предполагает создание новых отверстий в дверной карте или неразъемное соединение проводов. При работе с резьбовыми соединениями используйте динамометрический ключ для соблюдения момента затяжки, указанного в инструкции к актуатору.

Подготовка отверстий под винты

Точная разметка отверстий гарантирует правильное позиционирование актуатора и отсутствие перекосов при установке. Используйте шаблон из комплекта или приложите корпус устройства к двери, отмечая центры крепежных точек кернером для предотвращения соскальзывания сверла.

Убедитесь, что метки соответствуют схеме монтажа и не попадают на внутренние элементы двери (тяги, проводку). Проверьте параллельность разметки относительно края полотна для эстетичного результата.

Технология сверления

Подбор сверла
Диаметр сверла должен быть на 0.5-1 мм меньше винта. Для стандартных саморезов M4 используйте:
- Дерево/пластик: Ø 2.8-3.0 мм
- Сталь: Ø 3.0-3.3 мм
Сверление
Зафиксируйте дверное полотно струбцинами. При работе с металлом:
- Начинайте с малого оборота
- Применяйте смазку (масло, WD-40)
- Не допускайте перегрева металла
Обработка кромок
Снимите заусенцы зенковкой или крупной наждачной бумагой. Для стальных дверей обработайте отверстия антикоррозийным составом.

Материал двери	Рекомендуемое сверло	Особенности
Тонкая сталь (1-2 мм)	HSS-Co, Ø 3.3 мм	Обязательное охлаждение
Толстая сталь (3+ мм)	Твердосплавное, Ø 3.5 мм	Предварительное кернение
МДФ/дерево	Спиральное по дереву, Ø 3.0 мм	Защита от сколов скотчем

Контролируйте перпендикулярность сверла к плоскости двери во избежание смещения крепежа. После сверления удалите стружку пылесосом и протрите область монтажа – металлическая пыль может вызвать заклинивание механизма.

Фиксация корпуса актуатора

Надёжное крепление корпуса предотвращает смещение механизма при вибрациях и ударах, обеспечивая стабильную работу замка. Неправильная установка приводит к заклиниванию ригелей, перекосу тяг и преждевременному износу шестерён.

Перед монтажом проверьте совпадение отверстий корпуса с крепёжными точками на двери. При несовпадении используйте переходные пластины или рассверлите новые отверстия в металлической основе, избегая деформации конструкции.

Методы крепления

Винтовое соединение:
- Используйте штатные саморезы с пресс-шайбой длиной ≥15 мм
- Затягивайте крест-накрест без перекоса
Клеевая фиксация:
- Применяйте термостойкий монтажный клей для металла
- Требует полного застывания (24 ч) перед эксплуатацией

Материал двери	Рекомендуемый крепёж	Момент затяжки
Сталь 1-2 мм	Саморезы M4	3-5 Н·м
Алюминий	Винты с гайками	2-4 Н·м

Обязательно проверяйте отсутствие перетяжки – деформация корпуса нарушает соосность вала двигателя. После фиксации подключите проводку и выполните 10-15 тестовых срабатываний без двери, контролируя равномерность хода ригелей.

Соединение штока с ригелем замка

Правильное соединение штока актуатора с ригелем замка обеспечивает синхронное перемещение элементов без перекосов и заеданий. Шток передаёт усилие от двигателя актуатора непосредственно на ригель, поэтому точность сопряжения напрямую влияет на долговечность и бесшумность работы системы.

Существует два основных метода соединения: жёсткая сцепка через резьбовое крепление или гибкая связь через переходные элементы. Выбор зависит от конструкции замка, допустимого люфта и требуемой точности позиционирования ригеля при автоматическом срабатывании.

Технологии монтажа

При монтаже обязательно соблюдайте этапы:

Сопоставление осей движения штока и ригеля – отклонение не должно превышать 1-2°
Фиксация актуатора на монтажной пластине винтами перед соединением элементов
Проверка свободного хода ригеля вручную до подключения привода

Распространённые ошибки при установке:

Избыточное усилие при затяжке креплений, вызывающее деформацию деталей
Использование переходников без компенсации углового смещения
Игнорирование тепловых зазоров при работе в широком диапазоне температур

Тип соединения	Преимущества	Ограничения
Прямое резьбовое	Максимальная жёсткость, точное позиционирование	Требует идеальной соосности, сложная регулировка
Через шарнир	Компенсация перекосов до 5°, простота установки	Увеличенный люфт (до 0.3 мм), снижение точности
Магнитная муфта	Защита от перегрузок, отсутствие механического износа	Высокая стоимость, ограничение по усилию (до 15 кг)

Для цилиндрических ригелей рекомендуется использовать переходные втулки с фиксацией стопорными винтами. Плоские ригели требуют кареток с пазами, где крепление осуществляется через продольные отверстия для компенсации температурных расширений.

После сборки выполните тестовые циклы срабатывания (10-15 раз) под нагрузкой, контролируя отсутствие посторонних шумов и равномерность движения. При выявлении задержек более 0.5 секунд или скачкообразного перемещения проверьте соосность соединения и затяжку крепёжных элементов.

Крепление кронштейна тяги

Кронштейн тяги выполняет критически важную роль в передаче усилия от актуатора к запорному механизму. Его надежная фиксация напрямую влияет на четкость срабатывания замка и предотвращает люфты или перекосы при движении тяги.

Перед установкой убедитесь в совместимости геометрии кронштейна с вашей дверной конструкцией. Подготовьте необходимые крепежные элементы (обычно идут в комплекте) и инструменты: дрель, шуруповерт, рулетку, уровень.

Пошаговая установка

Приложите кронштейн к двери в месте соединения с тягой актуатора, соблюдая соосность элементов.
Отметьте маркером точки крепления через монтажные отверстия кронштейна.
Просверлите отверстия под крепеж согласно диаметру саморезов/болтов.
Зафиксируйте кронштейн саморезами из нержавеющей стали, контролируя плотность прилегания к поверхности двери.
Соедините тягу актуатора с ответным отверстием кронштейна, закрепите стопорным шплинтом или фиксирующим винтом.

Ключевые требования:

Зазор между тягой и кронштейном не должен превышать 0.5 мм
Угол изгиба тяги в месте крепления – максимум 15°
Обязательная проверка свободы хода после фиксации

Тип крепежа	Применение	Диаметр (мм)
Саморезы с пресс-шайбой	Стальные двери	4.0-4.5
Винты с гайками	Деревянные полотна	3.5-4.0
Заклепки	Тонкостенные профили	3.2-4.0

Избегайте перетяжки крепежа – это вызывает деформацию кронштейна. При монтаже на окрашенные поверхности используйте резиновые прокладки для предотвращения коррозии.

Прокладка кабельных линий

Прокладка кабеля для актуатора начинается с выбора оптимального пути от блока управления к замку. Минимизируйте длину трассы, избегая зон с высокой температурой, влажностью или механическими нагрузками. Обязательно учитывайте конструкцию дверной коробки и прилегающих стен – кабель не должен препятствовать движению двери или повреждаться при эксплуатации.

Используйте медный многожильный кабель сечением не менее 0,75 мм² (рекомендуется 2×0,75 мм² или 4×0,75 мм² для резервных линий). Для защиты от помех и физических повреждений применяйте гофрированную трубу ПВХ или металлорукав, особенно на участках, проходящих через строительные конструкции. Категорически запрещена прокладка совместно с силовыми линиями 220В – минимальное расстояние между ними 50 см.

Ключевые этапы и требования

При монтаже соблюдайте следующие правила:

Целостность проводников: Избегайте скруток – соединения выполняйте через клеммные колодки или пайку с последующей изоляцией термоусадкой.
Фиксация кабеля: Закрепляйте трассу пластиковыми хомутами каждые 30-40 см, исключая провисание и трение об острые кромки.
Защита в зоне двери: На подвижном участке между коробкой и полотном оставляйте петлю длиной 10-15 см, уложенную в гибкую гофру или кабель-канал.

Тип помещения	Рекомендуемый кабель	Дополнительная защита
Сухие отапливаемые	ВВГнг-LS 2×0.75	Гофра ПВХ
Влажные/неотапливаемые	КВВГнг-LS 4×0.75	Металлорукав
Уличная установка	ВВГнг-FRLS 4×0.75	Термоусадочные муфты

После прокладки выполните тестирование линии мультиметром: сопротивление изоляции должно превышать 20 МОм, а сопротивление жил – соответствовать паспортным значениям. Обязательно составьте схему трассировки с привязкой к строительным элементам для упрощения будущего обслуживания.

Распиновка проводов: схема подключения

Распиновка определяет назначение каждого провода в разъеме актуатора. Без точного соответствия схеме устройство не будет функционировать или выйдет из строя при подаче напряжения. Основные группы проводов отвечают за питание мотора, управление блокировкой/разблокировкой и обратную связь (в моделях с датчиком положения).

Цветовая маркировка проводов не унифицирована и зависит от производителя. Всегда сверяйтесь с технической документацией конкретного актуатора. Для проверки назначения жил используйте мультиметр: провода мотора покажут низкое сопротивление (5-20 Ом), сигнальные – обрыв или высокое сопротивление.

Типовые схемы распиновки

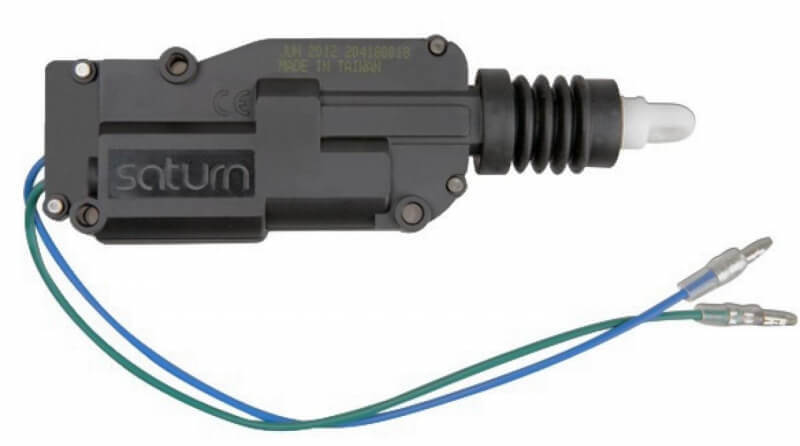

2-проводные актуаторы (базовые):

Цвет провода	Назначение	Подключение
Красный	Плюс мотора (+12V)	Через реле к АКБ
Черный	Минус мотора (GND)	К кузову автомобиля

Для смены направления движения мотора (блокировка/разблокировка) полярность подаваемого напряжения меняется местами.

5-проводные актуаторы (с датчиком положения):

Цвет провода	Назначение	Характеристики
Красный	Питание мотора (+12V)	Постоянное, защита предохранителем 10А
Черный	Земля (GND)	Прямое соединение с массой авто
Желтый	Управление блокировкой	Импульс +12V (0.5-1 сек)
Зеленый	Управление разблокировкой	Импульс +12V (0.5-1 сек)
Синий	Сигнал датчика положения	0-5V (зависит от состояния замка)

Порядок подключения:

Отключите минусовую клемму АКБ
Проложите проводку через гофру двери, избегая участков трения
Соедините провода по схеме с использованием термоусадки или клемм WAGO
Изолируйте соединения и зафиксируйте жгут пластиковыми хомутами

Важно: Для управления 5-проводными актуаторами обязательны реле или контроллер. Прямое подключение к кнопке вызовет короткое замыкание.

Подключение к контроллеру СКУД

Подключение актуатора к контроллеру СКУД завершает физический монтаж системы и требует строгого соблюдения электрических параметров. Основная задача – обеспечить подачу управляющего сигнала от контроллера к исполнительному устройству в соответствии с логикой работы СКУД. Для этого используются релейные или транзисторные выходы контроллера, коммутирующие цепь питания актуатора.

Перед подключением проверьте совместимость напряжения и тока контроллера с характеристиками актуатора. Учитывайте тип замка: для электромагнитных моделей обычно требуется постоянное удержание напряжения, для электромеханических – импульсная подача тока. Обязательно сверьтесь со схемами подключения в технической документации контроллера и актуатора.

Типы электрических подключений

Тип контактов	Принцип работы	Применение
Нормально открытый (NO)	Подача питания при активации реле	Электромеханические ригели, моторные актуаторы
Нормально закрытый (NC)	Разрыв цепи при активации реле	Системы аварийного разблокирования

Критические параметры подключения:

Напряжение питания: 12В/24В DC (стандарт для большинства СКУД)
Максимальный ток нагрузки: не должен превышать 70% номинала выхода контроллера
Защита от индукционных выбросов: диодная сборка для электромагнитных замков

Схемы управления:

Прямое подключение – актуатор присоединяется к релейным выходам контроллера при совпадении вольтажа и допустимой нагрузки
Через усилитель тока – при недостаточной мощности выхода контроллера используется внешний силовой модуль
С гальванической развязкой – оптореле для защиты контроллера от помех в длинных линиях

Важно: Для импульсных замков контроллер должен поддерживать тайминг подачи импульса (обычно 0.5-2 сек). При использовании нескольких актуаторов на один выход обязательна параллельная схема подключения с расчетом суммарной нагрузки.

Интеграция с домофонной системой

Совместная работа актуатора и домофона обеспечивает удаленное управление доступом, позволяя открывать дверь без физического ключа через панель вызова или мобильное приложение. Корректная интеграция гарантирует синхронизацию сигналов между устройствами и исключает задержки при срабатывании замка.

Для подключения необходимо согласовать электрические параметры домофонного реле и актуатора: напряжение питания (12V/24V), тип тока (постоянный/переменный) и коммутируемую нагрузку. Несовместимость может привести к выходу компонентов из строя или некорректной работе.

Ключевые аспекты подключения

Основные методы интеграции:

Через сухие контакты: Активация замка замыканием реле домофона при нажатии кнопки вызова. Требует прямого соединения проводов.
Через контроллер СКУД: Использование промежуточного модуля для преобразования сигналов Wi-Fi/RFID-домофонов.
Совместимость с протоколами: Поддержка стандартов (OSDP, Wiegand) для цифровых систем.

Типичные ошибки монтажа:

Игнорирование полярности при подключении постоянного тока
Отсутствие защиты от перегрузки (предохранитель в цепи)
Несоответствие сечения провода силе тока

Параметр	Домофон	Актуатор
Рабочее напряжение	12V DC	12V DC
Ток нагрузки	max 1A	0.8A
Тип управления	НО контакт	Электромагнит

Важно: При использовании электромеханических замков учитывайте необходимость подачи импульсного сигнала ограниченной длительности для предотвращения перегрева катушки. Для магнитных замков обязателен источник бесперебойного питания (ИБП).

Реверсивное подключение: открытие/закрытие

Реверсивное подключение актуатора обеспечивает управление замком в двух направлениях: подача напряжения на одни контакты инициирует открытие, а на другие – закрытие. Такой подход позволяет точно контролировать положение защелки без использования механических переключателей, что особенно важно для электронных систем доступа.

Принцип работы основан на изменении полярности напряжения: при подаче "+" на провод "Открытие" и "-" на "Закрытие" шток актуатора перемещается в одном направлении, а при обратной полярности – в противоположном. Трехпроводные актуаторы используют общий "плюс" и два управляющих "минуса" для смены режимов.

Схемы подключения

Для корректной работы соблюдайте следующие правила:

Трехпроводные актуаторы: красный провод – постоянный "+12В", черный – "Закрытие", белый – "Открытие".
Двухпроводные актуаторы: полярность определяет направление. Перемена проводов меняет режим.

Тип актуатора	Провод 1	Провод 2	Провод 3
3-проводной	+12В (общий)	Открытие (GND)	Закрытие (GND)
2-проводной	Открытие (+/-)	Закрытие (-/+)	–

Критические нюансы:

Используйте релейный модуль или специализированный контроллер для переключения полярности автоматически.
Проверьте соответствие напряжения актуатора и блока питания (обычно 12В).
При подключении к домофону убедитесь в совместимости токов: потребление актуатора не должно превышать возможностей контроллера.

Подбор блока питания

Корректный подбор блока питания (БП) определяет стабильность работы актуатора и предотвращает преждевременный выход из строя системы. Несоответствие параметров приводит к перегреву, сбоям в срабатывании замка или повреждению электронных компонентов.

Основные критерии выбора – напряжение и сила тока. Напряжение БП должно строго соответствовать требованиям актуатора (чаще 12В или 24В постоянного тока). Сила тока БП должна превышать пиковое потребление двигателя замка минимум на 20-30% для компенсации пусковых токов и обеспечения запаса мощности.

Ключевые параметры и рекомендации

При расчетах учитывайте:

Пиковый ток актуатора (указан в техпаспорте, например: 1.5А)
Количество устройств – при подключении к одному БП нескольких замков суммируйте их токи.
Длину кабеля – свыше 5 метров требуют выбора БП с повышенным напряжением или толстым сечением проводов.

Параметр	Рекомендация
Тип БП	Импульсный (компактный, КПД >85%), стабилизированный
Защита	Обязательна: от КЗ, перегрузки, перегрева. Желательна: от перенапряжения
Мощность (Вт)	Рассчитайте: Напряжение (В) × Суммарный ток (А) × 1.3

Пример расчета для 12В актуатора с пиком 1.2А: 12В × 1.2А × 1.3 = 18.72Вт → выбирайте БП на 20Вт/12В с током ≥1.6А. Предпочтение отдавайте сертифицированным блокам с пассивным или активным охлаждением в зависимости от нагрузки и условий эксплуатации.

Установка предохранителя в цепь

Предохранитель монтируется в разрыв плюсового провода, идущего от источника питания к актуатору, максимально близко к источнику (АКБ или блоку предохранителей). Категорически запрещено устанавливать его после реле или управляющих компонентов – защита должна срабатывать до любых элементов цепи. Используйте специальный держатель предохранителя с надежными клеммами, исключающими самопроизвольное ослабление контактов.

Провод от предохранителя к актуатору должен иметь сечение, соответствующее номинальному току защиты и длине трассы. Все соединения тщательно изолируются термоусадкой или изолентой, а сам предохранитель фиксируется в месте, защищенном от влаги, вибрации и случайного механического повреждения. Перед подачей питания убедитесь в отсутствии короткого замыкания в защищаемой цепи.

Ключевые параметры выбора

Номинал тока: Должен превышать максимальный рабочий ток актуатора на 20-30%. Типовые значения – 5А, 10А, 15А.
Тип предохранителя: Автомобильные ножевые (ATO, ATC, мини/стандарт) или цилиндрические (в зависимости от держателя).
Быстродействие: Стандартные (нормальные) предохранители подходят для большинства актуаторов.

Мощность актуатора (Вт)	Примерный ток (А)	Рекомендуемый номинал (А)
30-50	2.5-4.2	5
60-100	5-8.3	10
110-150	9.2-12.5	15

Важно: Никогда не заменяйте предохранитель на номинал выше расчетного – это может привести к перегреву проводки и возгоранию. Регулярно проверяйте состояние контактов и целостность плавкой вставки.

Тестирование хода до подачи напряжения

Перед подключением к электрической сети критически важно проверить механическую составляющую актуатора ручным перемещением штока. Этот этап исключает заклинивание или сопротивление в системе привода, вызванное перекосом при монтаже, попаданием монтажной пены или заводским дефектом.

Возьмитесь за шток актуатора пальцами или используйте плоскогубцы с мягкими накладками, чтобы избежать повреждений. Плавно вытяните шток до упора в положение «открыто», затем медленно верните его в положение «закрыто». Движение должно происходить равномерно, без рывков, заеданий и посторонних звуков.

Критерии успешной проверки

Полный ход штока: Шток достигает обеих крайних точек без механических препятствий.
Равномерное усилие: Сопротивление перемещению остается постоянным на всем протяжении хода.
Отсутствие посторонних шумов: Никаких скрипов, щелчков или скрежета при движении.
Автоматическое возвращение (для пружинных моделей): При отпускании шток мгновенно и полностью возвращается в исходное положение.

При обнаружении любых отклонений (тугое движение, неполный ход, заклинивание) немедленно прекратите тест. Отсоедините актуатор от замка и повторите проверку отдельно. Если проблема сохраняется – замените устройство. Подача напряжения на механизм с дефектом приведет к перегоранию обмотки или поломке редуктора.

Первое включение: проверка работоспособности

Перед подачей питания убедитесь в правильности подключения проводов согласно схеме производителя. Проверьте отсутствие коротких замыканий в цепи, механических препятствий для движения ригеля замка и надежность крепления корпуса актуатора. Подключите блок питания или систему управления, соблюдая полярность.

Кратковременно подайте напряжение на устройство. Контролируйте движение запорного механизма: ход должен быть плавным, без заеданий и посторонних звуков. Зафиксируйте время полного цикла "открытие-закрытие" – оно не должно превышать значения, указанные в технической документации.

Проверьте реакцию на управляющие сигналы:
- При подаче напряжения непосредственно на клеммы актуатора
- Через штатную систему управления (брелок, клавиатуру, приложение)
Измерьте потребляемый ток в режиме нагрузки мультиметром:

Режим Допустимые значения

Холостой ход 0.1-0.3А (зависит от модели)

Под нагрузкой Максимум согласно datasheet
Протестируйте срабатывание при экстремальных условиях:
- При минимальном напряжении питания (10.5В для 12В систем)
- С имитацией сопротивления двери (ручное удержание ригеля)

Режим	Допустимые значения
Холостой ход	0.1-0.3А (зависит от модели)
Под нагрузкой	Максимум согласно datasheet

Критические параметры для контроля: отсутствие перегрева корпуса, стабильность работы после 5-7 циклов подряд, точное положение ригеля в крайних точках. При обнаружении сбоев немедленно отключите питание и проверьте:

Соосность привода с механизмом замка
Целостность зубьев шестерен
Корректность настроек концевиков

Регулировка усилия срабатывания

Точная настройка усилия срабатывания актуатора критична для корректной работы замка: недостаточное усилие приведёт к неполному открыванию ригелей, а избыточное – к перегрузке механизма и преждевременному износу. Оптимальное значение зависит от массы двери, жёсткости петель и сопротивления уплотнителей, поэтому требует индивидуального подбора для каждого случая.

Большинство современных линейных актуаторов оснащены регулировочным винтом, расположенным на корпусе привода. Вращение винта по часовой стрелке увеличивает усилие (для тяжёлых стальных дверей или перекошенных коробок), против часовой – уменьшает (для лёгких межкомнатных конструкций). Важно выполнять регулировку при полностью разблокированном замке и контролировать ход ригелей визуально.

Порядок настройки и типовые параметры

Откройте защитную крышку актуатора, найдите регулировочный винт (маркирован «Force» или «F»).
Подайте команду на открытие замка, вращайте винт на ¼ оборота, проверяя чёткость срабатывания.
Добейтесь плавного выдвижения ригеля без задержек и дребезжания. При перегрузке срабатывает тепловая защита – признак необходимости уменьшения усилия.

Тип двери	Рекомендуемое усилие (Н)	Особенности
Межкомнатная (лёгкая)	200-400	Минимальное значение, снижает шум
Металлическая входная	500-800	Требует контроля зазоров
Противоударная	800-1200	Обязательна установка усилителя

Важно: после регулировки проверьте работу замка при изменении температуры – вязкость смазки влияет на усилие. Для актуаторов с датчиком конца хода калибруйте положение винта «End Position» синхронно с силовым регулятором.

Настройка угла поворота рычага

Корректная настройка угла поворота рычага напрямую влияет на плавность срабатывания замка и ресурс актуатора. Неправильный угол приводит к перекосу тяги, повышенной нагрузке на шестерни двигателя и преждевременному износу. Для определения оптимального положения необходимо провести механический тест при отключенном питании.

Рычаг должен двигаться свободно без заеданий по всей траектории, а его крайние точки соответствовать полному открытию/закрытию засова. Если привод оснащен регулировочными прорезями, ослабьте крепежные винты и сместите рычаг относительно вала мотора, ориентируясь на таблицу стандартных значений:

Этапы калибровки

Открутите защитную крышку актуатора
Отсоедините тягу от рычага
Переведите мотор в режим программирования (двойное нажатие на кнопку управления)
Фиксируйте рычаг в крайних позициях согласно индикации светодиода:
- Зеленый: угол закрытия (0°-30°)
- Красный: угол открытия (90°-110°)
Затяните крепеж с усилием 2-3 Н·м

Критические ошибки: установка рычага под тупым углом (>120°) провоцирует заклинивание, острый угол (<80°) не обеспечивает полного хода засова. При отсутствии заводских меток используйте эмпирическое правило: в закрытом положении рычаг должен быть параллелен корпусу замка.

Тип двери	Рекомендуемый угол	Допуск
Входная металлическая	95°-100°	±2°
Межкомнатная	85°-90°	±3°
Тамбурная с доводчиком	105°-110°	±1°

После фиксации рычага выполните 5-7 тестовых цикров с контролем нагрева мотора. Перегрев выше 45°C свидетельствует о необходимости уменьшения угла поворота. Для приводов с обратной связью проверьте соответствие фактического положения засова показаниям датчика в мобильном приложении контроллера.

Установка ограничителей хода

Ограничители хода предотвращают перегрузку актуатора и механические повреждения при полном открытии/закрытии замка. Они фиксируют крайние положения штока или шестерни, обеспечивая точное позиционирование и защиту электродвигателя от заклинивания.

Монтаж зависит от типа ограничителя: механические упоры крепятся винтами к корпусу актуатора, а электронные концевики интегрируются в цепь управления. Регулировка выполняется при снятой декоративной накладке двери с обязательной проверкой работоспособности замка после установки.

Последовательность монтажа

Определите точки крайних положений штока при помощи ручного тестирования замка
Зафиксируйте механические упоры на направляющих винтами, оставляя зазор 1-2 мм до крайних точек
Для электронных концевиков:
- Установите датчики Холла напротив магнитов на подвижной части
- Подключите провода к контроллеру согласно схеме производителя

Тип ограничителя	Точность срабатывания	Сложность настройки
Механический упор	±3 мм	Низкая
Микропереключатель	±1 мм	Средняя
Магнитный датчик	±0.5 мм	Высокая

После монтажа выполните калибровку: подайте питание на актуатор и проверьте срабатывание ограничителей в крайних позициях. При преждевременной остановке ослабьте крепления и сместите упоры на 0.5-1 мм. Для электронных систем используйте диагностический режим контроллера для точной настройки порогов срабатывания.

Игнорирование установки ограничителей приводит к перегреву двигателя, деформации шестерней и выходу актуатора из строя за 2-3 месяца активной эксплуатации. Особенно критично их применение в системах с усилителем закрывания и при интеграции с системами автоматического управления доступом.

Защита проводов от перетирания

Провода актуатора дверного замка постоянно подвергаются механическим нагрузкам при открытии/закрытии двери, особенно в местах их контакта с металлическими кромками кузова или подвижными элементами конструкции. Без дополнительной защиты изоляция быстро истирается, что приводит к короткому замыканию, обрыву цепи и выходу системы из строя.

Наиболее критичными зонами являются участки прохождения проводов через технологические отверстия в кузове, а также области их фиксации вблизи петель двери. Регулярное трение о острые кромки или вибрация ускоряют износ даже качественной изоляции.

Методы защиты проводки

Для предотвращения повреждений применяют несколько подходов:

Пластиковые гофротрубки – гибкие ребристые чехлы, поглощающие вибрацию и создающие физический барьер между проводом и металлом.
Термоусадочные трубки с клеевым слоем – плотно облегают кабель в местах входа/выхода из отверстий, герметизируя и армируя точку напряжения.
Параллельная укладка – фиксация проводов вдоль штатных жгутов двери с помощью пластиковых хомутов, исключающая их свободное движение и контакт с подвижными частями.
Защитные уголки из силикона/резины – наклеиваются на острые кромки кузова в зонах перегиба проводки.

Обязательно проверяйте трассировку проводов при полном открытии двери – в этом положении создается максимальное натяжение. Избегайте перекручивания жгута и контакта с узлами стеклоподъемника.

Материал	Сфера применения	Особенности
Нейлоновая гофра	Весь жгут в дверном кармане	Устойчивость к влаге и температуре
Термоусадочная трубка (Ø 8-10 мм)	Проход через кузовные отверстия	Клеевой слой обеспечивает герметизацию
Самоклеящаяся спиральная обмотка	Локальная защита в местах изгиба	Быстрый монтаж без демонтажа провода

При фиксации жгута к кузову используйте только специализированные пластиковые клипсы – металлические стяжки или изолента со временем повреждают изоляцию. Дополнительно обрабатывайте точки выхода проводов из трубки силиконовой смазкой для снижения трения.

Монтаж декоративных накладок

Установка декоративных накладок на дверь является завершающим этапом монтажа актуатора и замковой фурнитуры, обеспечивая эстетичный внешний вид и скрывая монтажные отверстия и механизмы. Их правильная установка критически важна для беспрепятственной работы ригеля замка и самого актуатора, а также для плавного хода двери без затираний.

Перед началом монтажа тщательно сверьтесь с инструкцией к замку и актуатору, убедитесь, что выбранные накладки полностью совместимы с установленной моделью замка и толщиной дверного полотна. Несоответствие размеров или формы может привести к заклиниванию ригеля или повреждению актуатора.

Последовательность установки

Примерка: Приложите наружную и внутреннюю накладки к дверному полотну с обеих сторон, совмещая отверстия под цилиндр замка (ключ) и ручку/рычаг. Убедитесь, что все технологические отверстия (для цилиндра, крепежа, язычка замка) идеально совпадают.
Проверка зазоров: Обратите особое внимание на зазор между дверным полотном и коробкой. Накладка ни в коем случае не должна выступать за торец двери или цепляться за ответную планку на коробке при открывании/закрывании. При необходимости используйте регулировочные шайбы.
Фиксация: Проденьте крепежные винты (обычно идущие в комплекте с накладками) через отверстия в накладке и дверном полотне. Начинайте затягивать винты равномерно и по диагонали, избегая перекоса накладки. Не затягивайте винты до конца на этом этапе.
Проверка работы: Несколько раз проверните ключ в цилиндре, поверните ручку или нажмите на рычаг. Ригель замка должен выдвигаться и задвигаться плавно, без малейшего заедания или трения о края отверстия в накладке. Аналогично проверьте работу актуатора (если он управляет ригелем или защелкой).
Окончательная затяжка: Только после успешной проверки функционирования замка и актуатора окончательно и равномерно затяните все крепежные винты. Следите, чтобы накладка не сместилась.
Установка ручек/рычагов: Установите дверные ручки или рычаги в соответствии с их инструкцией, пропуская квадрат или ось через отверстия в накладках и замке. Надежно зафиксируйте их стопорными винтами.

Критически важные параметры совместимости:

Параметр	Что проверить	Последствия несовместимости
Межосевое расстояние	Расстояние между центром отверстия под цилиндр и центром отверстия под ручку	Невозможность установки ручки/цилиндра
Диаметр отверстий	Диаметр отверстий под цилиндр и под квадрат ручки	Цилиндр/ручка не встанут или будут болтаться
Толщина двери	Длина проходного цилиндра или удлинителей ручек	Накладка не прижмется к полотну, ручки не соберутся
Конфигурация	Форма накладки, вырезы под язычки/ригели	Заклинивание ригеля, трение о коробку

Важное примечание: Если актуатор имеет наружные элементы управления (кнопка, считыватель, биометрический сканер), интегрированные в накладку, строго соблюдайте схему подключения проводов, указанную в инструкции к актуатору. Обеспечьте аккуратную укладку проводов внутри дверного полотна, исключив их пережим или повреждение крепежом накладки.

Диагностика типичных неисправностей

Проверка работоспособности актуатора начинается с базовой диагностики: визуального осмотра проводки на предмет повреждений, тестирования напряжения мультиметром на клеммах устройства при активации замка, а также анализа звуковых сигналов (характерный жужжащий звук свидетельствует о попытке срабатывания двигателя). Обязательно контролируется состояние предохранителей в монтажном блоке автомобиля, отвечающих за центральный замок.

Механические неполадки выявляются ручной проверкой хода тяги замка при отключенном актуаторе – движение должно быть плавным, без заеданий. Электрические тесты включают прозвонку обмотки электродвигателя на обрыв или межвитковое замыкание, а также проверку целостности сигнальных проводов от блока управления. Для продвинутой диагностики CAN-шины и логики работы требуется подключение сканера OBD-II.

Распространенные проблемы и методы их выявления

Неисправность	Симптомы	Способ диагностики
Износ шестерен редуктора	Характерное трещание при работе, неполное перемещение ригеля	Разборка корпуса, визуальная оценка состояния пластиковых шестерен
Обрыв обмотки двигателя	Полное отсутствие реакции актуатора, нет характерного звука	Замер сопротивления обмотки мультиметром (бесконечное сопротивление)
Окисление контактов	Прерывистая работа, зависимость от влажности	Визуальный осмотр разъемов, очистка контактных групп
Залипание щеток электродвигателя	Срабатывание только после многократных попыток	Подача прямого напряжения 12V на клеммы двигателя для проверки старта
Программный сбой	Несинхронная работа дверей, потеря синхронизации с брелком	Считывание ошибок блока управления через диагностический разъем

При диагностике учитывайте косвенные признаки: если актуатор не работает только на открытие или только на закрытие, вероятна неисправность концевиков положения ригеля. Разборка корпуса требуется при подозрении на механические дефекты – проверьте люфт вала, состояние червячной передачи и наличие смазки. Для актуаторов с соленоидным приводом дополнительно тестируется катушка индуктивности на межвитковое замыкание.

Регулярная смазка механизмов

Смазка подвижных элементов актуатора – обязательная процедура для предотвращения заклинивания, снижения шума и износа деталей. Без своевременного обслуживания механизм подвергается повышенным нагрузкам, что ведет к перегреву электродвигателя, деформации шестерен и выходу устройства из строя.

Оптимальная периодичность обработки – каждые 6 месяцев или после экстремальных условий эксплуатации (сильные морозы, ливни, песчаные бури). Используйте специализированные составы: силиконовые спреи для пластиковых компонентов или тефлоновые смазки для металлических частей. Избегайте WD-40 и графитовых средств – первые вымывают заводскую смазку, вторые образуют абразивную пасту.

Ключевые правила смазки

Зоны обработки: Шестерни редуктора, поворотные кулачки, направляющие ригелей, подпружиненные элементы
Запрещенные участки: Электрические контакты, микросхемы, датчики положения

Тип смазки	Применение	Примеры
Синтетические силиконы	Пластиковые шестерни, сальники	Liqui Moly Silicon-Spray, Mannol SG200
Смазки на тефлоновой основе	Металлические оси, пружины	Nanoprotech Антифрикцион, Wurth HHS 2000

Отключите питание актуатора и снимите защитный кожух
Очистите механизм от старой смазки и загрязнений сухой щеткой
Нанесите состав тонким слоем на движущиеся части (капли недопустимы!)
Проверьте работу замка в ручном режиме для распределения смазки
Удалите излишки материала чистой салфеткой

Важно: После обработки выполните 5-10 циклов срабатывания актуатора для равномерного распределения состава. Контролируйте отсутствие заеданий и посторонних звуков.

Чистка контактов от окислов

Окислы на контактах актуатора или разъемах управления являются частой причиной его некорректной работы или полного отказа. Образующийся слой нарушает электрическую проводимость, препятствуя прохождению управляющих сигналов и тока для срабатывания соленоида или двигателя.

Периодическая чистка контактных групп существенно продлевает срок службы актуатора и предотвращает ситуации с внезапной блокировкой или разблокировкой двери. Для эффективного удаления окислов необходимо использовать специализированные средства и соблюдать аккуратность, чтобы не повредить токопроводящие поверхности.

Методы и средства очистки

Выбор оптимального способа зависит от степени окисления и доступности контактных элементов:

Механическая очистка: Аккуратная обработка контактов мелкозернистой наждачной бумагой (№600-800) или стекловолоконным карандашом. Удаляет толстый слой окислов, но требует осторожности во избежание истирания металла.
Химические очистители: Специальные аэрозоли-очистители электронных контактов (например, Kontakt U, WD-40 Specialist Contact Cleaner). Быстро растворяют окислы и грязь, не оставляя токопроводящей пленки, безопасны для пластика. Наносятся кистью или распылением.
Ластик: Подходит для слабых окислов на легкодоступных плоских контактах (разъемы, клеммы). Используется только жесткий ластик белого цвета («для чертежных работ»).

Порядок действий:

Отключите питание актуатора (снятие клеммы с АКБ автомобиля или отключение соответствующего предохранителя).
Обеспечьте доступ к контактам (снятие дверной карты, отсоединение разъема актуатора/блока управления).
Визуально оцените состояние контактов – наличие налета (белого, зеленого), потемнения.
Выберите метод очистки. При сильном окислении: сначала механическая очистка, затем обработка химическим очистителем.
Нанесите выбранное средство/выполните протирку. При механической чистке – движения вдоль контакта, без избыточного давления.
Удалите остатки чистящего средства и продуктов окисления сухой безворсовой салфеткой или сжатым воздухом.
Для защиты после чистки нанесите тонкий слой токопроводящей смазки или контактного спрея с антикоррозийными присадками.
Надежно подсоедините разъемы, восстановите подачу питания.

Важные предостережения: Категорически избегайте использования грубых абразивов, кислот (уксус, лимонный сок), бензина или обычного WD-40. Они могут повредить изоляцию, пластиковые элементы или оставить непроводящую пленку. Чистку выполняйте только при полностью отключенном питании. Если контакты физически повреждены (оплавлены, разрушены), чистка не поможет – требуется замена компонента.

Проверка крепежа раз в квартал

Регулярный осмотр точек фиксации актуатора предотвращает расшатывание конструкции из-за вибраций при работе. Проверка каждые три месяца позволяет выявить ослабление винтов или саморезов на ранней стадии, до появления критических последствий.

Игнорирование планового контроля креплений ведет к перекосу механизма, повышенной нагрузке на шестерни и преждевременному выходу из строя электродвигателя. Своевременное подтягивание обеспечивает точное позиционирование ригеля замка и стабильность работы системы.

Порядок выполнения проверки

Отключите питание актуатора на распределительном щитке.
Снимите защитную крышку корпуса привода.
Визуально оцените состояние крепежных элементов:
- Отсутствие коррозии на металлических частях
- Целостность пластиковых посадочных мест

Поочередно проверьте затяжку ключевых соединений:

Элемент крепления	Инструмент
Монтажная пластина к двери	Крестовая отвертка
Корпус привода к пластине	Шестигранник 4мм
Рычаг передачи на защелку	Гаечный ключ 8мм

Устраните люфт подтягиванием крепежа без чрезмерных усилий.
Протестируйте работу механизма после сборки в ручном и автоматическом режимах.

Замена изношенных пружин

Пружины в актуаторе отвечают за возврат язычка замка в исходное положение после срабатывания. Со временем металл устаёт, теряет упругость или ломается, что приводит к неполному закрыванию двери, заеданию механизма или полному отказу системы. Вибрация и коррозия ускоряют износ, особенно в условиях повышенной влажности или перепадов температур.

Перед заменой точно идентифицируйте тип и размер пружины: спиральные (винтовые) используются в электромеханических приводах, пластинчатые (рессорные) – в электромагнитных моделях. Несоответствие характеристик приведёт к некорректной работе замка или повторной поломке. Используйте пружины из нержавеющей стали или с антикоррозийным покрытием для увеличения ресурса.

Порядок работ

Отключите питание актуатора и снимите защитный кожух.
Аккуратно разберите узел, фиксируя расположение деталей (фото/схема помогут при сборке).
Извлеките деформированные или порванные пружины, очистите посадочные места от грязи.
Установите новые пружины, соблюдая ориентацию и угол натяжения (сверьтесь с техдокументацией).
Проверьте ход механизма вручную до финальной сборки, убедитесь в отсутствии перекосов.

Критические ошибки: установка пружин с превышением расчётного усилия (вызывает перегруз двигателя), недостаточное натяжение (приводит к недожатию язычка), игнорирование смазки трущихся частей после замены. Используйте термостойкую смазку на силиконовой основе.

Признак износа	Последствия
Медленный возврат ригеля	Автоматическое открытие замка при вибрации
Металлический скрежет	Заклинивание актуатора
Видимая деформация	Полный отказ механизма

Влияние температурных перепадов

Экстремальные температурные колебания провоцируют физическое расширение и сжатие компонентов актуатора, вызывая деформацию пластиковых шестерен, коррозию контактов и микротрещины на электронных платах. Особенно критичны циклы замерзания/оттаивания при попадании влаги внутрь корпуса, что приводит к заклиниванию механизма или короткому замыканию.

Электронные компоненты теряют стабильность: при -20°C и ниже смазка густеет, увеличивая нагрузку на двигатель, а резисторы меняют номинал. При +50°C и выше происходит перегрев микросхем, ускоренный износ щеток электродвигателя и деградация батареи в беспроводных моделях, сокращая срок службы на 30-40%.

Критичные последствия перепадов

Механические поломки: раскол литья шестеренок при ударе мороза после тепла
Электронные сбои: ложные срабатывания датчиков из-за конденсата
Снижение силы тяги: увеличение сопротивления в заледеневших ригелях

Диапазон температур	Риски для актуатора	Способы компенсации
Ниже -25°C	Обрыв катушек, кристаллизация смазки	Подогрев корпуса, морозостойкие синтетические смазки
От -20°C до +60°C	Износ трущихся деталей, коррозия	Спецпокрытия контактов, металлические шестерни
Выше +60°C	Плавление пластика, термическая деформация	Термостойкие полимеры, алюминиевый теплоотвод

Выбирайте модели с классом защиты IP65 и диапазоном рабочих температур шире местного климата на 15°C
Устанавливайте актуаторы в глубине двери, исключая прямой контакт с уличным воздухом
Обязательно герметизируйте монтажные отверстия термостойким силиконом

Повышенные нагрузки на актуатор: риски

Механическое сопротивление при запирании – основная причина перегрузок. Возникает при перекосе дверного полотна, деформации коробки, износе ригелей или попадании посторонних предметов в замочную щель. Усилие, необходимое для преодоления сопротивления, многократно превышает номинальные параметры актуатора.

Постоянная работа в режиме перегрузки провоцирует каскадный износ компонентов. Перегреваются шестерни редуктора, деформируется пластиковый приводной шток, истираются зубья сервопривода. Электродвигатель потребляет ток выше расчетного, что ведет к выгоранию обмоток или выходу из строя управляющей электроники.

Последствия экстремальных нагрузок

Механическое разрушение: Поломка шестерен, изгиб вала двигателя, срез крепежных элементов корпуса.
Термическое повреждение: Оплавление пластиковых деталей редуктора, деградация смазки, перегрев микросхем контроллера.
Отказ сцепления: Проскальзывание муфты при перегрузке (в моделях с защитой) с последующей потерей синхронизации положения ригеля.
Пожарная опасность: Короткое замыкание перегретых проводов или возгорание электронных компонентов.

Критический сценарий – заклинивание актуатора в промежуточном положении. Ригель блокирует дверь, исключая возможность открытия механическим ключом. Для аварийного доступа требуется демонтаж замка с риском повреждения полотна.

Фактор нагрузки	Средний срок выхода из строя	Типовые ремонтные операции
Перекос дверной коробки >3 мм	1-3 месяца	Замена редуктора, калибровка замка
Обледенение ригеля (без подогрева)	1 цикл срабатывания	Установка термоактуатора, чистка узла
Песчаные отложения в механизме	6-12 месяцев	Полная разборка, замена шестерен

Профилактика включает обязательную диагностику хода двери перед установкой, применение актуаторов с запасом усилия на 30-40% относительно расчетного, а также монтаж доводчиков для снижения ударной нагрузки на ригель.

Оптимизация энергопотребления

Эффективное управление питанием актуатора критично для продления срока службы батарей в беспроводных системах и снижения эксплуатационных расходов. Чрезмерное энергопотребление приводит к частой замене элементов питания, нестабильной работе замка и повышенной нагрузке на электросеть в проводных решениях.

Оптимизация достигается комбинацией технических характеристик устройства, грамотной настройки и интеграции со смежными компонентами. Ключевые аспекты включают выбор актуатора с низким энергопотреблением, использование интеллектуальных режимов работы и применение систем автоматизации для минимизации холостых циклов срабатывания.

Практические методы снижения энергозатрат

Выбор актуатора класса DC 12V вместо 24В: сокращает потребляемую мощность на 30-50% при аналогичном усилии срабатывания.
Активация "спящего режима" (Standby Mode): снижение энергопотребления до 0.1-0.5 Вт в состоянии покоя.
Использование датчиков положения двери: блокировка срабатывания при открытой створке предотвращает холостую работу.

Тип актуатора	Потребление при срабатывании	Потребление в режиме ожидания
Электромеханический	0.8-1.2 А	0.3-0.5 Вт
Электромагнитный	1.5-2.5 А	0.8-1.2 Вт
Беспроводной с энергосбережением	0.4-0.7 А	0.05-0.1 Вт

Настройка задержки отключения: сокращение времени удержания ригеля до 3-5 секунд после срабатывания
Интеграция с системами умного дома: автоматическое снижение мощности при отсутствии пользователей
Регулярная диагностика: контроль тока холостого хода для выявления механических сопротивлений

При установке обязательна калибровка усилия срабатывания согласно массе двери: избыточная мощность увеличивает расход энергии на 20-40%. Для критически важных объектов применяют гибридные решения с резервными БП, где оптимизация снижает нагрузку на источники бесперебойного питания.

Гарантийное обслуживание

Гарантийный срок на актуаторы дверных замков устанавливается производителем и варьируется от 1 до 5 лет в зависимости от бренда, модели и условий эксплуатации. Начало действия гарантии подтверждается датой покупки в чеке или заполненным гарантийным талоном с печатью продавца или установщика.

Обязательным условием сохранения гарантии является корректный монтаж устройства с соблюдением технических требований производителя. Нарушение правил установки, самостоятельная разборка корпуса или попытки ремонта пользователем автоматически аннулируют гарантийные обязательства.

Ключевые аспекты гарантии

Типовые случаи, покрываемые гарантией:

Выход из строя электродвигателя при штатной эксплуатации
Поломка шестерёнчатого редуктора
Дефекты микросхем управления
Нарушение герметичности корпуса (для влагозащищённых моделей)

Типовые исключения из гарантийного покрытия:

Механические повреждения корпуса (трещины, вмятины)
Коррозия контактов из-за попадания влаги
Перегрузка по току при неверном подключении
Воздействие экстремальных температур

Процедура обращения по гарантии:

1	Подготовка документов	Чек, гарантийный талон, паспорт изделия
2	Диагностика	Проводится в авторизованном сервисном центре
3	Решение	Бесплатный ремонт или замена в течение 14-30 дней

Важно: При установке актуатора сторонней организацией удостоверьтесь, что монтажная компания предоставляет собственную гарантию на работы. Это покрывает риски некорректной установки.

Список источников

Производители актуаторов: технические спецификации и инструкции по монтажу от брендов SALTO, CISA, DOM Security. Каталоги компонентов для систем контроля доступа.

Отраслевые стандарты ГОСТ Р 51241-98 и ГОСТ 50862-2012 по электромеханическим замкам. Требования пожарной безопасности к дверным блокам СНиП 21-01-97.

Видеоинструкции по подключению актуаторов к контроллерам СКУД на каналах профессиональных инсталляторов
Сравнительные обзоры типов приводов (ригельные/моторные) в журнале "Системы безопасности"
Форумы мастеров по ремонту умных замков: разбор типовых ошибок установки
Мануалы по совместимости актуаторов с различными дверными полотнами (металл/дерево/стекло)
Техническая документация на профильные монтажные комплекты (кронштейны, переходные пластины)
