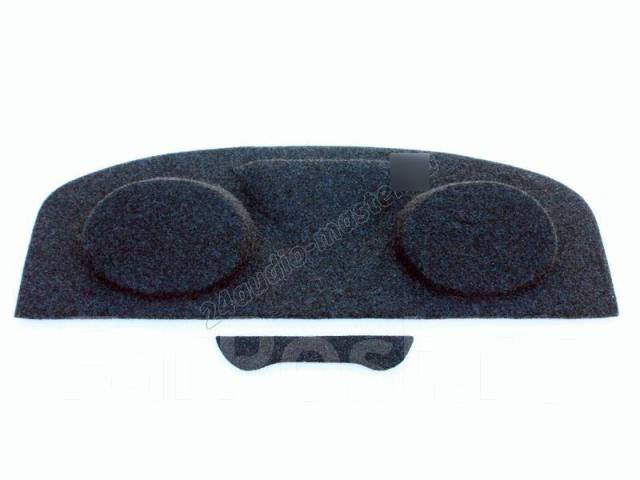

Акустическая полка для ВАЗ - улучшаем звук своими руками
Статья обновлена: 18.08.2025
Заводская комплектация многих автомобилей ВАЗ оставляет желать лучшего в плане качества звука.
Штатная полка динамиков часто выполнена из тонкого картона, что приводит к дребезжанию и потере частот.
Установка акустической полки – один из ключевых этапов модернизации аудиосистемы.
Качественное основание устраняет резонансы, улучшает басы и раскрывает потенциал динамиков.
Выбор материалов для создания полки: МДФ или фанера
МДФ отличается высокой плотностью и однородной структурой, что обеспечивает хорошее гашение вибраций и минимальный резонанс. Это критично для чистоты звучания динамиков. Однако материал тяжелее фанеры и крайне чувствителен к влаге – даже конденсат в салоне может вызвать деформацию.
Фанера превосходит МДФ по прочности на изгиб и устойчивости к механическим нагрузкам, что важно при установке тяжёлых компонентов. Благодаря слоистой структуре она легче и менее склонна к короблению при перепадах влажности, но требует дополнительной шумоизоляции из-за возможного дребезжания.
Сравнительные характеристики
| Критерий | МДФ | Фанера |
|---|---|---|
| Вес | Выше (+15-20%) | Ниже |
| Обработка | Легко крошится при резке | Устойчива к сколам |
| Влагостойкость | Низкая (требует гидроизоляции) | Средняя (зависит от марки) |
| Акустика | Лучшее подавление резонанса | Требует демпфирующих прокладок |
| Стоимость | Ниже | Выше (для сортов 1/2) |
Оптимальный выбор для ВАЗ – влагостойкая фанера толщиной 12-15 мм. Она обеспечивает необходимую жёсткость при меньшем весе, а акустические недостатки компенсируются обклейкой полки битопластом или шумовиброизолом. Для бюджетных решений подойдёт МДФ, но обязательна:
- Тщательная грунтовка всех поверхностей
- Покрытие влагоотталкивающим лаком
- Установка демпферных вставок под динамики
Снятие штатной полки ВАЗ 2108-2115 без повреждений
Работу начинайте с очистки зоны вокруг полки от посторонних предметов. Подготовьте мягкую ткань или картон для защиты обшивки салона от случайных царапин при извлечении детали. Убедитесь, что магнитола и колонки демонтированы заранее – это предотвратит зацепление проводов и снизит вес конструкции.
Обратите внимание на хрупкость пластиковых креплений штатной полки, особенно при низких температурах. Резкие рывки или перекосы при демонтаже гарантированно приведут к сколам и трещинам. При работе в холодном помещении прогрейте салон феном 5-7 минут – это повысит эластичность пластика.
Необходимые инструменты
- Крестовая отвертка среднего размера
- Пластиковый монтажный лопатка или медиатор
- Фонарик для подсветки труднодоступных зон
- Перчатки для защиты рук от острых кромок
Пошаговая инструкция
- Снимите подголовники задних сидений – потяните фиксатор у основания стержня и вытащите их вертикально вверх.
- Отключите динамики (если не сделано ранее), нажав на фиксаторы разъемов проводки.
- Демонтируйте боковые накладки:
- Вставьте монтажную лопатку в щель между обшивкой стойки и полкой
- Аккуратно подденьте пластиковые пистоны, начиная с нижнего края
- Избегайте давления на центральную часть пистона – работайте только с ободком
- Освободите центральный крепеж:
Поднимите заднюю часть полки на 3-4 см, чтобы визуально обнаружить два скрытых болта возле третьего стоп-сигнала. Выкрутите их крестовой отверткой, удерживая гайки снизу гаечным ключом через технологическое отверстие в багажнике.
- Извлеките полку:
Наклоните конструкцию вперед под углом 45°, затем плавно потяните вверх и на себя, контролируя положение крепежных ушек. При ощутимом сопротивлении проверьте, не остались ли непрорезанные пистоны в районе задних стоек.
| Критичные ошибки | Последствия | Профилактика |
|---|---|---|
| Резкий отрыв пистонов | Сколы посадочных мест, трещины на полке | Использовать монтажный инструмент с плоским краем |
| Перекос при подъеме | Деформация крепежных ушек | Поднимать полку строго вертикально после откручивания болтов |
| Работа без прогрева пластика (при -10°C и ниже) | Хрупкое разрушение кронштейнов | Прогреть зону креплений строительным феном |
После демонтажа проверьте целостность резиновых демпферов в точках контакта с кузовом. При обнаружении трещин или расслоений замените их новыми – это исключит дребезжание при установке полки обратно. Храните снятую деталь в горизонтальном положении на ровной поверхности.
Разметка шаблона для точной подгонки под кузов
Вырежьте из плотного картона или ДВП черновой шаблон, повторяющий контур заводской полки с запасом 3-5 см по периметру. Установите заготовку в штатное место, фиксируя клиньями или малярным скотчем для предотвращения смещения. Проверьте зазор между шаблоном и боковыми стойками кузова – он должен быть равномерным.
С помощью маркера или карандаша перенесите контуры кузовных элементов на шаблон: отметьте зоны крепления штатных пистонов, вырезы под задние фары, рельеф усилителей крыши, точки прилегания к задней панели. Особое внимание уделите сложным изгибам в районе задних стоек и центрального тоннеля.
Ключевые этапы разметки
- Обводка технологических отверстий: обведите внутренние края монтажных проушин кузова для последующего сверления
- Корректировка по рельефу: отметьте выступы и впадины кузова, используя отвес или угольник для сложных участков
- Контроль зазоров: проверьте параллельность линий разметки относительно уплотнителей дверей по всей длине
| Элемент кузова | Метод разметки | Допуск |
|---|---|---|
| Боковые стойки | Обводка по контуру с шагом 2 см | ±1.5 мм |
| Крепежные пистоны | Кернение через отверстия кузова | ±0.5 мм |
| Прилив центральной стойки | Лекальная линейка | ±2 мм |
После снятия шаблона обозначьте линии окончательного реза с отступом 8-10 мм от разметки для чистовой обработки. Вырезы под акустику размечайте отдельно, учитывая толщину будущих динамиков + 3-5 мм технологического зазора. Проведите проверку: приложите шаблон к кузову повторно, убедившись в отсутствии перекосов и напряжений материала.
Технология вырезания посадочных мест под динамики
Вырезание посадочных мест под динамики в штатной полке ВАЗ – ключевой этап при установке акустики. Точность разметки и аккуратность резки напрямую влияют на качество звука и долговечность конструкции. Штатные отверстия обычно не подходят для современных динамиков, поэтому требуется их расширение или создание новых.
Для работы понадобятся: электролобзик, дрель, напильник, наждачная бумага, карандаш и измерительные инструменты. Обязательно используйте защитные очки и перчатки. Предварительно снимите полку с автомобиля и очистите поверхность.
Пошаговая инструкция
- Разметка: Определите центр будущего отверстия. Используя шаблон (обычно идет в комплекте с динамиками) или циркуль, начертите окружность нужного диаметра. Проверьте, чтобы отверстия не попадали на ребра жесткости и другие элементы конструкции.
- Сверление стартового отверстия: Внутри намеченного круга просверлите отверстие диаметром 8-10 мм для вставки пилки лобзика.
- Вырезание: Вставьте пилку лобзика в стартовое отверстие. Плавно ведите лобзик по намеченной линии, держа инструмент перпендикулярно поверхности. Для снижения вибрации придерживайте отрезаемый фрагмент.
- Обработка краев: Сняв вырезанный фрагмент, обработайте края напильником, удаляя заусенцы. Пройдитесь наждачной бумагой для получения гладкой поверхности.
При вырезании отверстий избегайте сильного нажима на лобзик – это может привести к сколам и трещинам. Если полка имеет сложный рельеф, используйте подкладки для обеспечения ровного реза. Убедитесь, что динамик после установки не будет задевать за внутренние элементы кузова.
После завершения работ установите динамики, используя специальные крепежные кольца или шурупы, и подключите акустику согласно схеме. Проверьте качество звука до окончательной сборки.
Расчёт оптимального объёма для компонентных динамиков
Определение правильного объёма акустического оформления критично для качественного звучания компонентных динамиков в полке ВАЗ. Производители всегда указывают рекомендуемый объём (Vas) в технических характеристиках динамиков – этот параметр является отправной точкой для расчётов. Игнорирование Vas приводит к резонансным искажениям, провалам в АЧХ или недостаточной басовой отдаче.
Для расчёта объёма корпуса (полки) используется формула: V = Vas / ((Qtc / Qts)^2 - 1), где Qts – полная добротность динамика, а Qtc – целевая добротность системы (обычно 0.7–0.8 для сбалансированного звука). Точные значения Qts и Vas берутся из документации к динамикам. Если параметры неизвестны, потребуется их замер с помощью специализированного оборудования.
Практические аспекты расчёта
При проектировании полки учитывайте:
- Чистый объём: Рассчитанное значение должно быть внутренним пространством без учёта толщины материалов, динамиков или усилителей.
- Геометрия: Сложная форма полки ВАЗ требует разбивки пространства на простые геометрические фигуры (прямоугольники, цилиндры) для вычисления общего объёма.
- Заполнение: Звукопоглощающий материал (вата, синтепон) увеличивает эффективный объём на 10–15%. В формулу подставляется "голый" объём конструкции.
| Параметр | Описание | Где найти |
|---|---|---|
| Vas | Эквивалентный объём | Характеристики динамика |
| Qts | Полная добротность | Характеристики динамика |
| Qtc | Целевая добротность | 0.7 (оптимум для АЧХ) |
Пример расчёта: Для динамика с Vas=15 л и Qts=0.5 при Qtc=0.7: V = 15 / ((0.7/0.5)^2 - 1) = 15 / (1.96 - 1) ≈ 15.6 л. С учётом заполнения – 13.5–14 л "чистого" объёма полки.
Проверяйте расчёты в симуляторах (WinISD, BassBox), особенно при использовании нестандартных Qtc. Небольшие отклонения (до 10%) допустимы, но сокращение объёма вдвое против Vas критично ухудшит бас.
Обработка краев и торцов для шумоизоляции
Грамотная обработка краев и торцов акустической полки ВАЗ критически важна для эффективной шумоизоляции. Неплотное прилегание материалов к металлическому кузову или щели между слоями создают акустические мостики, через которые вибрации и звуки проникают в салон. Даже минимальные зазоры сводят на нет свойства изоляторов.
Основная задача – обеспечить непрерывный барьер по всему периметру полки и точкам крепления. Особое внимание уделяется зонам соприкосновения с задней панелью кузова, арками колес и технологическими отверстиями. Герметизация этих участков блокирует резонанс и предотвращает дребезжание конструкции.
Технологии и материалы
Для обработки применяются:
- Акустический герметик (например, жидкая шумоизоляция): заполняет микрощели на стыках, создает эластичное соединение.
- Битумно-мастичные ленты: наносятся внахлест на края изолятора для адгезии с кузовом.
- Кромочная лента из каучука: оборачивает торцы полки, гася вибрации при контакте с металлом.
Этапы обработки:
- Очистка металлической поверхности кузова в зоне монтажа от грязи и обезжиривание.
- Нанесение вибропоглощающего материала с заходом на края кузовных элементов (+15-20 мм).
- Проклейка стыков полки и кузова акустическим герметиком сплошным валиком.
- Оклейка торцов полки кромочной лентой до установки в автомобиль.
- Дополнительная промазка монтажных отверстий после фиксации полки саморезами.
| Проблемная зона | Материал обработки | Эффект |
|---|---|---|
| Стык полки и задней стенки кузова | Акустический герметик | Устранение зазоров, подавление резонанса |
| Торцы полки у арок колес | Каучуковая кромочная лента | Виброразвязка, защита от истирания |
| Крепежные отверстия | Битумная лента + герметик | Блокировка передачи вибраций через саморезы |
Игнорирование обработки краев приводит к эффекту "барабана": даже при использовании дорогих материалов шум низких частот усиливается. Контроль герметичности стыков обязателен после монтажа – при нажатии на полку не должно быть прогибов или скрипов.
Установка креплений для жёсткой фиксации конструкции
Жёсткое крепление полки исключает вибрации и дребезг при работе акустики, напрямую влияя на чистоту звучания и долговечность компонентов. Любой люфт конструкции создаёт паразитные резонансы, искажающие басы и средние частоты, поэтому фиксация должна быть максимально надёжной.
Перед установкой тщательно разметьте точки крепежа на кузовных усилителях задней панели, используя саму полку как шаблон. Убедитесь, что метки не попадают на электропроводку или топливные магистрали под обшивкой, а крепёжные элементы не будут мешать задним фонарям или замку багажника.
Этапы монтажа
- Подготовка отверстий: Просверлите кузов в размеченных точках сверлом на 1 мм меньше диаметра резьбы крепежа
- Защита металла: Обработайте кромки антикоррозийным грунтом
- Установка крепёжных элементов:
- Для М8-болтов – вставьте резьбовые втулки-бочонки
- Для винтов – используйте усиленные гайки с фланцем
- Фиксация полки: Притяните конструкцию через демпфирующие прокладки, соблюдая момент затяжки 12-15 Нм
| Тип крепежа | Применение | Особенности |
|---|---|---|
| Болты М8 с бочонками | Крайние точки полки | Требуют сквозного сверления кузова |
| Фланцевые гайки | Центральные зоны | Допускают монтаж в штатные отверстия |
| Скобы L-образной формы | Стык с боковыми стойками | Компенсируют перепады высот |
Важно: Между кузовом и полкой обязательна уплотнительная лента или резиновые кольца – они гасят высокочастотные резонансы. После фиксации проверьте отсутствие контакта с проводкой и равномерность зазоров по периметру.
Прокладка проводки в задней полке: схемы подключения
Правильная прокладка проводки критична для безопасности и качества звучания. Основные этапы включают выбор кабеля подходящего сечения (рекомендуется 2.5–4 мм² для акустических систем), расчет длины трассы с запасом 10–15% и подготовку отверстий в металлических элементах кузова с обязательной установкой резиновых или пластиковых втулок для защиты изоляции.
Обязательно используйте гофротрубку или тканевую оплетку для группировки проводов, особенно на участках прохождения через перегородки багажника и в зонах контакта с подвижными элементами задней полки. Фиксация кабелей пластиковыми хомутами к штатной проводке или элементам кузова предотвратит вибрации и перетирание.
Схемы подключения динамиков
Стандартные варианты коммутации для задней полки ВАЗ:
- Прямое подключение к магнитоле: Каждый динамик соединяется отдельным кабелем с соответствующим выходом головного устройства (маркировка RR+/RR– для правого заднего, RL+/RL– для левого заднего).
- Через кроссовер: При использовании компонентной акустики провода от магнитолы идут на кроссовер, а от него раздельно на НЧ/СЧ и ВЧ-динамики.
- Через усилитель: Сигнал подается от магнитолы на усилитель (по RCA или высокоуровневый вход), а от него – усиленный – на динамики полки.
Распространенные ошибки при подключении:
- Соединение разноцветных проводов без учета полярности (приводит к противофазе).
- Прокладка силовых кабелей усилителя параллельно акустическим проводам (вызывает наводки).
- Использование «скруток» вместо пайки или клемм (снижает надежность контакта).
| Тип кабеля | Рекомендуемое сечение | Макс. мощность (RMS) |
|---|---|---|
| Медный многожильный (OFH) | 2.5 мм² | 80 Вт |
| Медный многожильный (CCA) | 4 мм² | 150 Вт |
После монтажа проверьте целостность изоляции, отсутствие короткого замыкания в цепях и корректность работы всех динамиков на тестовых треках с выраженным стереоэффектом. Обязательно заизолируйте оголенные контакты термоусадкой или качественной изолентой.
Звукоизоляция основания полки демпфирующими материалами
Основная задача демпфирующих материалов – снижение вибраций металлического основания полки, которые передаются от кузова и усиливают резонанс. Без обработки тонкий металл действует как мембрана, искажая звук и добавляя посторонние призвуки на средних и низких частотах. Качественная виброизоляция создаёт жёсткую платформу для динамиков, предотвращая потери энергии и повышая детализацию музыки.
Для обработки основания используют специализированные битумно-полимерные или резиновые вибродемпферы типа "Шуманет", "Вибропласт" или StP Aero. Критически важно полностью покрыть всю поверхность металла, включая труднодоступные углы и рёбра жёсткости. Материал наносится на обезжиренную поверхность с помощью строительного фена для лучшей адгезии, после чего плотно прикатывается валиком для исключения воздушных пузырей.
Ключевые этапы и особенности
Последовательность работ:
- Демонтаж заводской полки и тщательная очистка металла от грязи/жира
- Раскрой материала по форме основания с запасом 2-3 см на прикатку
- Прогрев поверхности и клейкого слоя феном (60-80°C)
- Поэтапное наклеивание с немедленным прикатыванием роликом
- Обработка стыков и сложных рельефов дополнительными слоями
Рекомендации по материалам:
| Тип материала | Толщина | Покрытие |
|---|---|---|
| Битумно-алюминиевый | 2-3 мм | ≥80% поверхности |
| Резиновый с фольгой | 4-5 мм | 100% с заходами на борта |
Обязательно комбинируйте демпферы со слоем звукопоглотителя (пенополиуретан, войлок) поверх металла. Это подавит высокочастотные резонансы и устранит эффект "бубнения". При правильном монтаже виброизоляция снижает шумы на 15-20 дБ и на 40% улучшает басовый отклик даже в бюджетных акустических системах.
Обтяжка полки тканью: устранение складок и провисаний
Правильное натяжение материала – ключевой этап обивки акустической полки. Складки и провисания не только ухудшают внешний вид, но и могут вызывать вибрации и дребезжание динамиков при работе аудиосистемы. Ошибки на этом этапе сложно исправить без полного перетягивания.
Для устранения дефектов используется комбинация термического воздействия и механического натяжения. Ткань последовательно фиксируется клеем, начиная от центра к краям, с контролем равномерного распределения усилия. Особое внимание уделяется углам и зонам вокруг технологических отверстий под динамики.
Технология устранения дефектов
Основные методы борьбы со складками:
- Прогрев термофеном: размягчает материал, позволяя растянуть его на сложных рельефах. Температура подбирается экспериментально во избежание повреждения ткани.
- Клиновые надрезы в местах изгибов (углы, арки динамиков) для перераспределения излишков материала.
- Применение аэрозольных клеев с промежуточной фиксацией: нанесение состава на небольшие участки с поэтапным разглаживанием.
Контрольные точки после фиксации:
| Проблемная зона | Метод проверки |
| Центральная часть | Визуальный контроль под разными углами освещения |
| Края полки | Проверка пальцем на отслоение |
| Отверстия динамиков | Тест на звон (легкое постукивание) |
Для сложных рельефов рекомендуется использовать эластичные материалы (стрейч-кожзам, микрофибра) или комбинировать несколько видов тканей. Финишное разглаживание выполняется мягким валиком от центра к периферии сразу после нанесения клея.

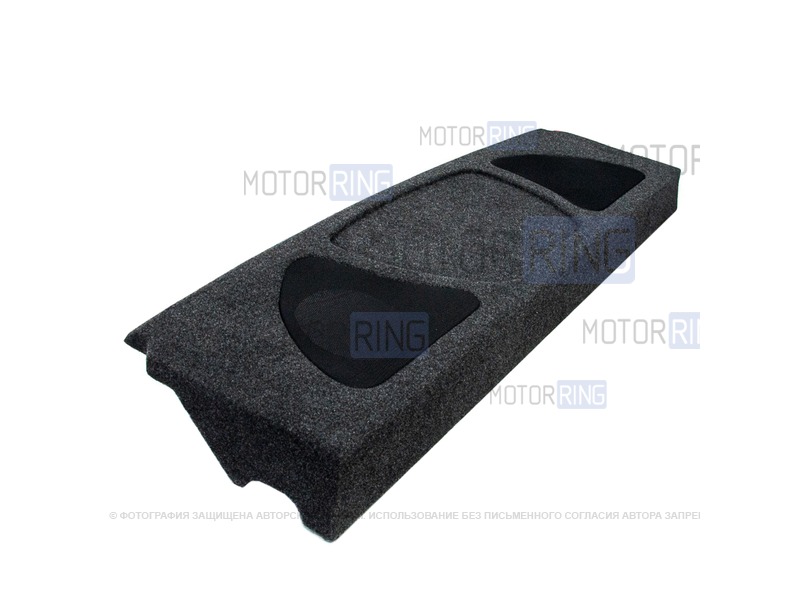

Интеграция сабвуфера в конструкцию полки ВАЗ 2110
Интеграция сабвуфера в стандартную полку ВАЗ 2110 требует усиления конструкции из-за вибраций и веса динамика. Базовая полка из прессованного картона не выдерживает нагрузок, что приводит к дребезжанию и потере качества звука.
Основная задача – создать жесткое основание, исключающее резонансы. Для этого демонтируют заводскую полку, снимают обшивку и используют старую конструкцию как шаблон для новой платформы.
Технология модернизации
Ключевые этапы работ:
- Изготовление шаблона
Обведите контур штатной полки на листе МДФ (16-20 мм), добавив припуск 10-15 мм по краям для крепления. - Раскрой и обработка
- Электролобзиком вырежьте заготовку
- Фрезеруйте кромки под углом 45° для плотного прилегания к кузову
- Подготовка посадочного места
Разметьте центр тяжести полки, отступив 5-7 см от спинки сидений. Вырежьте отверстие под динамик с учетом толщины его рамки.
Таблица: Параметры материалов
| Материал | Толщина | Преимущества |
| МДФ | 16-20 мм | Жесткость, простота обработки |
| Фанера березовая | 12-18 мм | Влагостойкость, малый вес |
| Винилискожа | 2-3 мм | Звукопоглощение, эстетика |
Дополнительное усиление обязательно при мощности сабвуфера свыше 150 Вт: установите алюминиевые кронштейны между полкой и задними стойками, проложите виброизоляцию (Бимаст, Шумофф) на металл кузова под крепления.
Финишная обтяжка винилискожей выполняется после тестовой установки динамика. Обязательно оставьте технологический зазор вокруг диффузора 3-5 мм для свободного хода.
Восстановление креплений боковых зажимов при установке
Боковые зажимы штатной акустической полки ВАЗ часто ломаются при демонтаже или от старости пластика. Обломанные крепления не обеспечивают надежную фиксацию полки, что приводит к дребезжанию и снижению качества звука. Без восстановления этих элементов установка новой полки теряет смысл.
Для ремонта потребуется определить тип повреждений: сломанные "ушки" на кузове или ответные части на самой полке. В зависимости от локализации проблемы применяются разные методики восстановления с использованием металлических пластин, эпоксидного клея или изготовления дублирующих кронштейнов.
Технологии восстановления крепежных элементов
При отрыве кузовных креплений:
- Зачистка остатков пластика на точках крепления металлической щеткой
- Изготовление Г-образных кронштейнов из оцинкованной стали толщиной 1,5-2 мм
- Фиксация пластин эпоксидным клеем или точечной сваркой через технологические отверстия
При повреждении зажимов на полке:
- Склейка треснувшего пластика двухкомпонентным составом с армированием стеклосеткой
- Дублирование креплений металлическими накладками с выгнутыми лепестками
- Установка резьбовых втулок М6 в местах крепления для болтового соединения
| Материал | Применение | Время полимеризации |
| Эпоксидная смола | Склейка пластика, фиксация пластин | 24 часа |
| Холодная сварка | Восстановление сломанных "ушек" | 15-20 минут |
Важно: После ремонта все точки крепления обрабатываются графитовой смазкой. Проверка затяжки выполняется через 500 км пробега – термоциклирование может ослабить клеевые соединения. Альтернативное решение – полная замена штатных зажимов на неразборные хомуты из нержавеющей стали с резиновыми демпферами.
Крепление динамиков 6x9 без вибраций: пошаговый монтаж
Основная задача – обеспечить жесткую фиксацию динамиков и исключить контакт корпуса с пластиком полки. Вибрации возникают при резонансе между вибродинамиком и непрочным основанием, поэтому требуется усиление зоны крепежа и виброизоляция.
Используйте МДФ толщиной 16-20 мм для изготовления переходных колец-проставок: они увеличат жесткость и поднимут диффузор выше штатных отверстий. Обязательно обработайте торцы проставок герметиком перед установкой.
Пошаговая инструкция монтажа
- Подготовка основания:
- Снимите заводскую полку, очистите металл кузова под крепежными точками
- Наклейте вибропоглощающий материал (типа StP Aero) на внутреннюю поверхность полки
- Изготовление проставок:
- Вырежьте из МДФ кольца с внешним диаметром 180-200 мм и внутренним под размер динамика
- Просверлите 4 крепежных отверстия в проставке и полке с отступом 5-7 мм от края
- Герметизация соединений:
- Нанесите автомобильный герметик на стык проставки и полки
- Установите проставки саморезами с пресс-шайбой через резиновые прокладки
- Крепление динамиков:
- Проклейте посадочное место динамика звукоизолирующим шнуром (типа Vibroplast)
- Фиксируйте динамик сквозь проставку винтами M5 с пружинными шайбами
- Финишная обработка:
- Загерметизируйте тыльную сторону соединений жидкой шумоизоляцией
- Установите защитные сетки от мусора и проводов
Критические ошибки: Использование тонкой фанеры вместо МДФ, крепеж напрямую в пластик без проставки, отсутствие виброизоляции под корпусом динамика. Это гарантированно вызовет дребезжание на средних частотах.
Проверьте результат на тестовых треках с мощными басами (30-80 Гц). Качественно установленные динамики не должны вызывать вибраций обшивки даже при максимальной громкости.
Тестирование звука после установки: частотная проверка
Частотная проверка – обязательный этап оценки качества акустической полки. Она выявляет искажения, провалы или резонансы в звуковом спектре, незаметные при поверхностном прослушивании. Используйте эталонные треки с равномерным распределением частот от 20 Гц до 20 кГц либо специализированные тональные генераторы.
Фокус – на балансе между низкими, средними и высокими частотами. Особое внимание уделите диапазону 50-200 Гц (бас) и 1-5 кГц (голос, атака инструментов). Прослушивание должно происходить на средней громкости с фиксированным положением слушателя – строго по центру салона.
Ключевые шаги процедуры
- Подготовка тестовых материалов:
- FLAC/WAV-треки с синтезированным частотным свипом (pink noise)
- Музыкальные композиции с известным эталонным звучанием (акустическая гитара, фортепиано, вокал)
- Приложения-анализаторы (Spectroid, RTA) для смартфона с внешним микрофоном
- Анализ проблемных зон:
- Низкие частоты (20-100 Гц): проверка на "бубнение" полки или вибрации элементов кузова
- Средние частоты (200-2000 Гц): выявление "ящичного" окраса или завалов
- Высокие частоты (5-20 кГц): оценка детальности и воздушности
- Фиксация результатов:
Диапазон Симптом проблемы Возможная причина 40-80 Гц Гул, дребезжание Недостаточное крепление полки, контакт с кузовом 100-300 Гц Приглушённость Перекрытие тыловых динамиков полкой 1-3 кГц Резкость, сибилянты Отражения от стекла, некорректный угол наклона
Повторяйте тест после каждой корректировки – демпфирования вибраций мастикой, регулировки угла наклона динамиков или добавления звукопоглощающих материалов. Цель – максимально линейная АЧХ без выраженных пиков и провалов.
Устранение дребезжания полки при басах: усиление каркаса
Дребезжание акустической полки ВАЗ при воспроизведении низких частот возникает из-за резонанса конструкции. Вибрации динамиков передаются на непрочный каркас, вызывая паразитные колебания и посторонние звуки. Усиление каркаса решает проблему за счёт увеличения жёсткости и снижения амплитуды вибраций.
Ключевые задачи при модификации: обеспечить равномерное распределение нагрузки, подавить резонансные частоты и исключить контактные вибрации между элементами. Работы требуют точной диагностики источников шума и поэтапного тестирования после каждого изменения.
Эффективные методы усиления
Для кардинального решения проблемы применяют комплексный подход:
- Дополнительные рёбра жёсткости: монтаж поперечных/продольных перемычек из деревянного бруса (20×20 мм) или алюминиевого профиля. Крепление эпоксидным клеем и саморезами с шагом 10–15 см.
- Замена материала полки: использование МДФ (от 16 мм) вместо ДВП. Применение двухслойной конструкции с демпфирующей прослойкой из резинобитумного материала.
- Усиление точек крепления: установка металлических уголков в зонах соединения каркаса с кузовом. Обтяжка резьбовых соединений нейлоновыми стопорными гайками.
| Материал | Толщина (мм) | Эффективность | Сложность монтажа |
|---|---|---|---|
| Фанера берёзовая | 12–18 | Высокая | Средняя |
| МДФ | 16–22 | Очень высокая | Высокая |
| ДСП | 18 | Средняя | Низкая |
Демпфирование критических зон: оклейка внутренних поверхностей вибропоглощающими матами (типа Shumoff или StP). Особое внимание – стыкам каркаса и местам крепления динамиков. Обязательная герметизация технологических зазоров силиконовым составом.
Финишный этап – тестирование: последовательное проигрывание тестовых треков с частотой 40–80 Гц при средней громкости. Выявленные слабые участки дополнительно укрепляют компаундом или монтажной пеной.
Покраска полки вместо обтяжки: плюсы и минусы метода
Покраска акустической полки ВАЗ вместо использования традиционной обтяжки тканью или кожей предлагает альтернативный подход к визуальному оформлению. Этот метод подразумевает тщательную подготовку поверхности (шлифовку, грунтовку) и нанесение автомобильной краски, обычно в цвет салона или контрастных оттенков.
Выбор в пользу краски часто мотивируется стремлением к оригинальности и долговечности покрытия, а также возможностью точного цветового соответствия элементам интерьера. Однако такой способ требует специфических навыков и условий для качественного выполнения работ.
Преимущества покраски
- Долговечность: Качественная краска устойчивее к выцветанию и механическим воздействиям, чем ткань.
- Упрощенный уход: Окрашенную поверхность легче очищать от пыли и загрязнений.
- Индивидуальный дизайн: Широкие возможности по выбору цвета, эффектов (металлик, перламутр) и нанесения графики.
- Стабильность формы: Отсутствует риск провисания или отслоения материала, как при обтяжке.
Недостатки покраски
- Сложность подготовки: Требует идеального выравнивания поверхности полки и устранения всех дефектов.
- Риск дефектов: Возможность появления потеков, шагрени, пыли в слое краски при нарушении технологии.
- Повышенная жесткость: Слой краски может негативно влиять на акустические свойства полки, усиливая резонансы.
- Трудоемкость ремонта: Поврежденное покрытие сложно локально восстановить без заметных следов.
Сравнение методов
| Критерий | Покраска | Обтяжка |
|---|---|---|
| Стоимость материалов | Средняя/Высокая | Низкая/Средняя |
| Сложность DIY | Высокая (требует покрасочных навыков) | Средняя (нужна аккуратность) |
| Акустическое влияние | Возможно ухудшение | Минимальное (ткань поглощает) |
| Ремонтопригодность | Низкая | Высокая |
Ключевым фактором при выборе остается баланс между эстетическими предпочтениями и практичностью. Покраска оправдана при профессиональном исполнении и готовности мириться с потенциальными акустическими компромиссами ради уникального вида.
Особенности конструкции акустической полки для ВАЗ "Классика" (2101-2107)
Конструкция штатной полки в моделях 2101-2107 изначально не рассчитана на установку современных динамиков. Основой служит тонкий картонный или прессованный оргалитовый лист, который деформируется под весом оборудования и резонирует на средних и высоких частотах. Крепление осуществляется на металлических кронштейнах по бокам и вдоль заднего стекла, что создаёт точки вибрации.
Геометрия багажного отделения "Классики" требует точного повторения сложного изгиба задней панели кузова и учёта сужений в районе колёсных арок. Параллельно необходимо сохранить функциональность: доступ к запаске, отсутствие помех для задних пассажиров и открывания/закрывания крышки багажника.
Ключевые инженерные решения
При создании акустической полки применяются следующие подходы:
- Многослойность: комбинация материалов (фанера 12-21 мм + резиновый демпфер + кожзам) для подавления резонансов
- Усиленный каркас: стальные уголки по периметру и Х-образные распорки под динамики
- Изолированные посадочные места: отдельные герметичные стаканы для динамиков с виброизоляцией
Типовые схемы расположения оборудования:
| Диаметр динамиков | Рекомендуемое кол-во | Оптимальное расположение |
|---|---|---|
| 13 см (коаксиал) | 2 шт | По краям полки, ближе к спинкам сидений |
| 16 см (компонент) | 2-4 шт | Симметрично вдоль оси, с отступом от стекла |
Обязательные этапы установки:
- Шумоизоляция металла кузова под полкой
- Формирование технологических зазоров для проводки
- Использование амортизирующих прокладок в точках крепежа
- Установка защитных сеток со стороны салона
Обслуживание полки: чистка ткани и проверка крепежей
Регулярная чистка обивки акустической полки предотвращает накопление пыли, снижающей звукопоглощение, и сохраняет эстетичный вид салона. Используйте пылесос с мягкой щеткой для сухой очистки поверхности минимум раз в месяц, уделяя особое внимание стыкам и складкам материала.
Для удаления сложных загрязнений применяйте специализированные спреи для автокресел, предварительно тестируя состав на незаметном участке ткани. Наносите средство на мягкую микрофибру, а не напрямую на полку, избегая избыточного увлажнения, которое может вызвать деформацию или коррозию металлических элементов каркаса.
Контроль состояния крепежей
Раз в 3-6 месяцев выполняйте диагностику крепежной системы:
- Визуальный осмотр: ищите трещины в пластиковых кронштейнах и следы коррозии на металлических деталях.
- Проверка затяжки: ключом на 10 мм подтяните болты крепления полки к кузову и гайки стоек динамиков.
- Тестирование люфтов: нажмите на полку вблизи точек фиксации – посторонние скрипы указывают на ослабление соединений.
| Элемент крепления | Типовая неисправность | Метод устранения |
|---|---|---|
| Боковые кронштейны | Отслоение от ДСП | Замена эпоксидным клеем |
| Задние стойки | Срыв резьбы | Установка металлических втулок |
| Гайки динамиков | Самопроизвольное откручивание | Фиксация контргайками |
Важно: при замене динамиков используйте оригинальные шайбы-прокладки – самодельные уплотнители из резины нарушают акустические свойства полки. После любых работ проверяйте отсутствие вибраций на громкости 70% от максимальной.
Список источников
При подготовке материалов по тюнингу акустической полки автомобилей ВАЗ были изучены специализированные технические ресурсы и практические руководства. Основное внимание уделялось проверенным источникам, содержащим схемы, чертежи и пошаговые инструкции.
Ниже представлены ключевые информационные материалы, использованные для анализа конструктивных особенностей, методов изготовления и установки акустических полок в модельный ряд ВАЗ. Источники включают техническую документацию и экспертные публикации.
- Форум "Клуб ВАЗ" – разделы по доработке салона, архивные темы с обсуждением шумоизоляции
- Журнал "Автозвук" – специализированные выпуски по установке аудиосистем в отечественные автомобили
- Практическое руководство "Тюнинг салона ВАЗ-2110" (автор Сергеев И.К.) – глава 5: Акустические решения
- Техническая документация завода-изготовителя ВАЗ – схемы штатных креплений полок
- Портал "ВАЗ.Ремонт" – база знаний по модернизации задней полки с фотоматериалами
- Видеоархив мастерской "АкустикПрофи" – записи семинаров по работе с МДФ и стеклотканью
- Сборник "Тюнинг ВАЗ своими руками" (изд. "За рулём", 2021) – раздел аудиоподготовки
- Методичка "Автозвук в бюджетных авто" (авторский коллектив CarAudioLab)
