Акустическая полка на ВАЗ-2109 - делаем самостоятельно

Статья обновлена: 04.08.2025

Штатная полка в салоне ВАЗ-2109 зачастую не подходит для установки современных динамиков: тонкий картон деформируется под нагрузкой, резонирует и искажает звук.

Качественно изготовленная акустическая полка решает эти проблемы: обеспечивает жёсткий монтаж аудиокомпонентов, улучшает басы и снижает вибрации.

В статье рассмотрим конструкции заводских и тюнинговых полок, а также подробно разберём этапы создания усиленного варианта своими руками из доступных материалов.

Анализ заводской конструкции полки: слабые места

Штатная полка ВАЗ-2109 изготавливается из прессованного картона или тонкого ДВП (3-5 мм), что определяет её основные недостатки в акустическом применении. Материал не обладает достаточной жёсткостью и подвержен деформации под нагрузкой – особенно при установке тяжёлых динамиков или воздействии влаги. Вибрации от басов приводят к резонансу, вызывающему дребезг и существенные потери качества звука.

Конструктивно полка лишена элементов демпфирования и не обеспечивает изоляции тыловой стороны динамиков. Крепления колонок реализованы через прорубленные отверстия без усилительных элементов, что ведёт к продавливанию материала и расшатыванию динамиков. Стандартная глубина посадочных мест ограничивает выбор акустики: модели с магнитом >55 мм требуют модификации.

Ключевые проблемы в сравнении

Фактор	Заводское исполнение	Последствия
Материал	Картон/ДВП 3-5 мм	Прогибы, вибрации, уязвимость к влаге
Крепления	Отверстия без усилителей	Деформация точек установки, люфт динамиков
Глубина ниш	≤ 50 мм	Невозможность установки мощной акустики
Демпфирование	Отсутствует	Резонанс, призвуки, потеря НЧ-диапазона

Дополнительные минусы включают отсутствие кабельных каналов и сложности интеграции подиумов для выносных твитеров. Сквозные щели в местах крепления ремней безопасности создают утечки воздуха, нарушающие работу сабвуферного оформления. Конструктивные ребра жёсткости расположены без учёта акустических нагрузок, что усиливает нежелательные призвуки на средних частотах.

Заключение по слабым местам:

Негативное влияние на звук: частотные провалы и резонансные искажения
Ограниченный ресурс: расслаивание материала, трещины в точках нагрузки
Дискомфорт при эксплуатации: постоянный дребезг на повышенной громкости

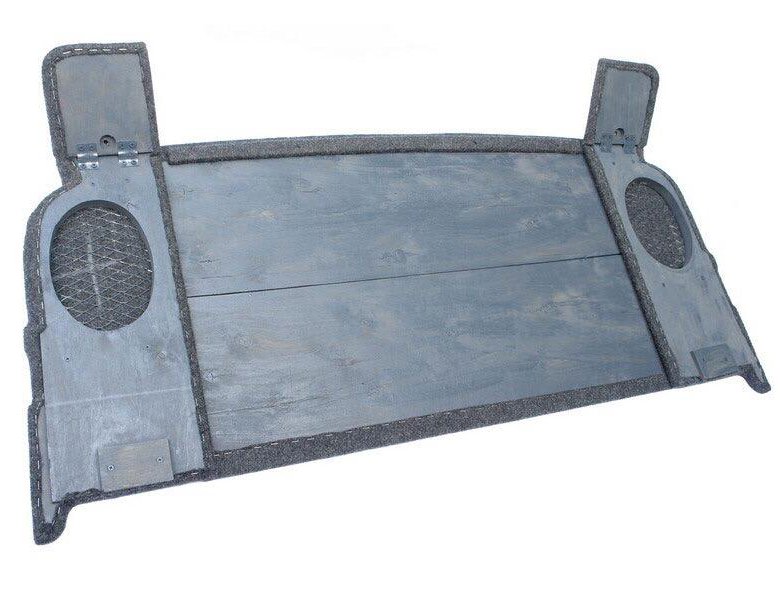

Основные размеры и геометрия полки ВАЗ-2109

Габаритные размеры стандартной полки составляют 1250 мм в длину и 800 мм в ширину при измерении в максимальной части (со стороны спинки заднего сиденья). К зоне заднего стекла ширина сужается до 750–780 мм, образуя трапециевидный контур. Высота бортиков: боковые – 40–50 мм, задний – 30–40 мм, фронтальный край у спинки сиденья выполняется без подъема.

Геометрическая сложность обусловлена сопряжением с кузовными элементами: центральная зона имеет каплевидное углубление радиусом 150 мм для жесткости, а края скошены под углом 15–20° к центру. Боковины включают вырезы под стойки кузова (~100×70 мм) и декоративные проемы динамиков диаметром 135 мм, расположенные в 250 мм от края.

Зона	Размер, мм
Общая длина	1250 ± 10
Максимальная ширина	800 ± 5
Ширина у заднего стекла	750–780
Высота боковых бортов	40–50
Диаметр отверстия под динамик	135

Выбор материалов: ДСП, МДФ или фанера?

ДСП (древесно-стружечная плита) – самый бюджетный вариант благодаря простой технологии производства. Состоит из стружки и опилок, соединённых формальдегидными смолами. Главные недостатки: низкая влагостойкость, рыхлая структура, которая крошится при обработке, и склонность к деформации под нагрузкой.

МДФ (древесноволокнистая плита) изготавливается из мелкодисперсной стружки под высоким давлением. Отличается однородной плотностью и гладкой поверхностью, что упрощает облицовку. Фанера состоит из склеенных слоёв шпона. Обладает высокой прочностью и упругостью благодаря перекрёстному направлению волокон. Существуют влагостойкие модификации обоих материалов.

Параметр	ДСП	МДФ	Фанера
Прочность к динамическим нагрузкам	Низкая	Средняя	Высокая
Виброустойчивость	Слабая (резонирует)	Хорошая	Оптимальная
Обработка в гаражных условиях	Сложная (крошится)	Простая	Средняя
Вес	Низкий	Высокий	Средний
Рекомендуемая толщина для полки	16-18 мм	12-15 мм	8-10 мм

Для каркаса полки предпочтителен МДФ толщиной 15 мм: он гасит вибрации, выдерживает вес акустики и легко обрабатывается. Фанеру (8–10 мм) используйте при необходимости уменьшить массу конструкции. ДСП применять нежелательно, но если выбран – обязательна герметизация торцов и усиление мест крепления динамиков металлическими пластинами.

Оптимальная толщина материала для каркаса акустической полки

Каркас испытывает статические и вибрационные нагрузки от динамиков, поэтому недостаточная толщина материала приводит к деформациям, резонансу и потере качества звука. Минимальные показатели прочности требуют обоснованного выбора параметров древесных плит.

Для каркаса рекомендуется толщина в диапазоне 12–18 мм, где оптимальное значение зависит от типа материала и размеров полки. Например, компактные конструкции допускают 12–14 мм, а габаритные или под тяжелые динамики – 15–18 мм. Лучшие результаты достигаются с многослойными материалами, подавляющими вибрации.

Сравнение материалов по толщине

Материал	Толщина (мм)	Особенности
Фанера	12–15	Идеальна для криволинейных элементов: держит форму, устойчива к расслоению.
МДФ	14–18	Выше поглощение вибраций, но требует усиления уголками при толщине менее 16 мм.
Ламинированная ДСП	16–18	Жесткая, но тяжелая; критична к влаге, применима только в сухих условиях.

При отклонении от указанных диапазонов возможны проблемы:
- Тонкие листы (8–10 мм) усиливают гудение;
- Толщина свыше 18 мм излишне утяжеляет полку без заметного улучшения акустики.

Дополнительно учитывайте:
1. Толщина всех деталей каркаса должна быть одинаковой;
2. Крепеж подбирается с учетом материала: для МДФ и ДСП нужны шурупы длиной не менее 70% от толщины плиты.

Инструментарий для самостоятельной сборки: полный список

Перед началом работ подготовьте все необходимое, чтобы избежать простоев в процессе изготовления. Качество инструментов напрямую повлияет на скорость монтажа и надежность конструкции.

Основа процесса – точная разметка и резка материалов, поэтому уделите особое внимание измерительным и режущим приспособлениям. Электроинструмент ускорит создание деталей, но в крайнем случае можно использовать ручные аналоги.

Основные инструменты

Измерительные: рулетка (3-5 м), угольник, строительный уровень, штангенциркуль, маркер
Режущие: электролобзик с пилками по ДСП/фанере, ножовка, канцелярский нож
Сверлильные: дрель/шуруповерт, набор свёрл (по дереву 3-10 мм, металлу 2-5 мм), коронка 45-70 мм

Крепёж и вспомогательные средства

Струбцины (2-4 шт) для фиксации склеиваемых элементов
Набор саморезов: чёрные 3.5x25 мм (для ДСП), 3.5x16 мм (крепление обивки)
Жидкие гвозди/столярный клей для усиления соединений
Угловые металлические пластины (для скрепления полки с задней стенкой)

Материалы для изготовления

Основа	ЛДСП/МДФ 16 мм, фанера 12-15 мм
Обивка	Ковролин/автомобильная ткань (2-3 м²)
Декор	Пластиковый кант, мебельная кромка

Важно!При работе с электроинструментом используйте средства защиты: очки, перчатки и респиратор. Проверяйте точность замеров двукратно перед резкой – перерасход материала недопустим.

Как правильно снять родную полку: пошаговая разборка

Полная демонтаж акустической полки ВАЗ-2109 затрагивает основные элементы салона и требует последовательного подхода. Подготовьте ключи Torx (T10, T15), отвертки (крестовую и плоскую), а также тонкую пластиковую лопатку для исключения царапин на пластике.

Убедитесь в отключении клеммы аккумулятора перед началом работ, особенно при взаимодействии с проводкой подсветки номера. Снимите оголовья задних сидений, отогнув декоративные заглушки и выкрутив винты крепления.

Порядок снятия

Демонтаж ремней безопасности:
Открутите болт нижнего крепления ремня (ключом на 17) в районе порога. Снимите верхний крепеж плечевой лямки, отстегнув пластиковый чехл на стойке.
Освобождение боковых накладок:
Потяните вверх декоративные вставки над крыльями, начиная от задней части. Открутите винты (Torx T15) под ними и выведите фиксаторы клипс.
Отсоединение полки:
Снимите стоп-сигналы, выкрутив саморезы по краям корпусов. Аккуратно выньте плафон подсветки номера, разъединив колодку проводов. Приподнимите полку у спинки заднего дивана и потяните на себя, освобождая фиксирующие язычки.
Извлечение конструкции:
Плавно выведите полку по диагонали через дверной проём, контролируя положение стальных кронштейнов крепления ремней.

Важно! Укладывайте снятые детали в порядке разборки. Зафиксируйте болт ремня безопасности при обратной сборке моментом 40–45 Н∙м. Закройте оголенные разъемы изолентой для защиты от замыканий.

Создание точного шаблона из картона

Используйте плотный картон для создания чернового лекала полки, точно повторяя контуры оригинальных направляющих задней полки в салоне. Обведите карандашом все технологические отверстия креплений динамиков, ремней безопасности и выступы кузова, особое внимание уделив сложным изгибам у боковых стоек. Проверьте совпадение шаблона с краями проёма полки со всех сторон – зазоры не должны превышать 1-2 мм.

Укрепите изнаночную сторону шаблона дополнительными слоями картона и скотчем в местах будущих креплений динамиков. Аккуратно вырежьте отверстия под акустику канцелярским ножом, сохраняя диаметр на 3-4 мм меньше размера обода колонки для последующей подгонки. Выполните финальную примерку, контролируя плотное прилегание шаблона к резиновым уплотнителям дверных проёмов и отсутствие замятий картона на стыках.

Отметьте выступы кузова красным маркером для визуального контроля
Включите в шаблон отворот под заднее стекло (угол 15°)
Пронумеруйте лекала при сегментном изготовлении

Зона шаблона	Точность вырезки
Крепления динамиков	±1 мм
Точки фиксации полки	±0.5 мм
Боковые грани	Без зазора по уплотнителю

Перенос контура на материал-основу

Приложите шаблон к заготовке полки, плотно прижимая края для исключения смещения. Фиксируйте конструкцию струбцинами или грузом по углам, проверьте совпадение всех технологических отверстий с чертежом.

Обведите шаблон инструментом в зависимости от материала основы: для фанеры – строительный карандаш или шило, для мягких плит – тонкий маркер или меловой резак. Минимизируйте зазоры между линией разметки и кромкой шаблона.

Особенности маркировки

Деформируемые материалы: Повторяйте контур короткими штрихами, избегая растяжения поверхности
Текстурированные основы: Процарапывайте линию шилом глубже рисунка поверхности
Многокомпонентные детали: Отмечайте метками точки сопряжения со смежными элементами

Техника выпиливания основного контура лобзиком

Перед началом работ зафиксируйте вырезанный шаблон на листе МДФ струбцинами или двухсторонним скотчем. Обведите контур карандашом с минимальным зазором, после чего снимите шаблон – это предотвратит смещение материала при резке.

Используйте электролобзик с пилкой для фигурного реза по дереву (T101B или аналог). Установите максимальную частоту хода полотна при минимальной скорости подачи – это снизит риск сколов на ламинированной поверхности МДФ. Располагайте инструмент строго перпендикулярно плоскости заготовки.

Пошаговая технология

Начните резку с внутренних радиусов: выполните "карманы" в местах закруглений высверливанием отверстий Ø10-12 мм по линии контура.
Ведите лобзик плавно вдоль разметки, не допуская бокового давления на полотно. Сложные изгибы проходите короткими участками с поворотом корпуса инструмента.
При выпиливании наружных углов доводите рез до вершины угла с одной стороны, затем с противоположной.
Оставьте технологический припуск 1-2 мм за пределами черты для последующей точной обработки кромок.

Ключевые рекомендации: Используйте параллельный упор для прямых участков. При появлении вибрации удерживайте заготовку свободной рукой через прокладку из фанеры. Пылесос с патрубком, закрепленным у зоны реза, улучшит видимость разметки.

Разметка и вырезка отверстий под динамики

Закрепите шаблон динамика на поверхности полки в выбранном месте с помощью малярного скотча. Проверьте расстояние до краев полки и других элементов салона во избежание перекосов. Через центральную ось шаблона проведите две перпендикулярные линии, которые помогут контролировать правильность позиции при фиксации.

Обведите контур динамика по внутреннему краю шаблона несмываемым маркером. Снимите шаблон и нанесите на полке контрольные метки: обозначьте центр отверстия и точки сверления для крепежных винтов (обычно 4 точки по периметру кольца). Перепроверьте симметричность разметки на парных полках.

Технология вырезки

Инструменты:

Электролобзик с пилкой по металлу (шаг зуба 2-3 мм)
Дрель и сверло Ø 8-10 мм
Коронка по металлу Ø 50-55 мм (для передних отверстий динамиков)
Напильник, абразивная бумага

Порядок работ:

Просверлите по контрольным меткам отверстия для крепежных винтов
Вырежьте центральный посадочный проем:
- Для задних динамиков Ø 110-130 мм: сверлите начальное отверстие в контуре, вводите полотно лобзика
- Для передних динамиков Ø 50-55 мм: работайте коронкой на малых оборотах
Сделать пропил на 1 мм внутри от разметки для последующей точной подгонки

Контрольные параметры:

Тип динамика	Диаметр проема (мм)	Расстояние от края решетки (мин)
Спереди (твитер)	50-55	≥25
Сзади (мидвуфер)	110-130	≥35

Обработайте кромки проема напильником, удалите металлические заусенцы. После примерки динамика при необходимости скорректируйте отверстие шлифовальной бумагой. Загерметизируйте края проема антикоррозийным составом перед установкой акустики.

Расчет диаметра динамических отверстий под ваши колонки

Ключевой параметр – посадочный диаметр ваших динамиков, который всегда указывается в технической документации или на сайте производителя. Этот размер соответствует внешнему диаметру монтажного фланца (обрамляющей рамки) при разобранном динамике. Если документация утеряна, используйте штангенциркуль для точного замера.

Отверстие в полке должно быть на 1-2 мм меньше посадочного диаметра фланца, чтобы обеспечить устойчивую опору без образования щелей. Например, для динамика с посадочным диаметром 13 см (130 мм) вырезайте окружность 128-129 мм. Эта разница позволяет скрыть крепежные отверстия фланца под декоративной накладкой.

Порядок действий и нюансы

Замер динамика: Полностью извлеките колонку из корпуса, приложите штангенциркуль к внешнему краю металлического/пластикового фланца.
Корректировка под материал: Для ДСП толщиной 16-18 мм уменьшайте диаметр на 1 мм, для тонкой фанеры (10-12 мм) – на 0.5 мм.
Проверка крепежа: Убедитесь, что отверстия под винты на фланце (обычно 3-4 штуки) не попадут на край выреза в полке.

Посадочный диаметр динамика (мм)	Рекомендуемый диаметр отверстия (мм)	Допустимое отклонение
100	98-99	±0.3
130	128-129	±0.5
165	163-164	±0.7

Важно: всегда оставляйте технологический зазор 2-3 мм между краем отверстия и металлическими элементами кузова. Обводите контур маркером по внутренней стороне шаблона (или заводского кольца-переходника). Для вырезки идеальной окружности используйте фрезер с циркульной насадкой, в крайнем случае – электролобзик с мелкозубой пилкой после предварительного сверления стартового отверстия.

Формовка акустических стаканов из пластика

Основой для самостоятельного изготовления становятся термопластики вроде АБС или полипропилена толщиной 2-3 мм. Лист пластика надрезается по радиусу от краёв будущего стакана к центру для формирования конуса, после чего прогревается строительным феном до эластичного состояния (150-180°С). Важно избегать перегрева и появления пузырей.

Пластик плотно натягивается на деревянную болванку, точно повторяющую форму дверной ниши ВАЗ-2109 в зоне установки динамика. Фиксация производится струбцинами с силиконовыми прокладками, распределяющими давление, пока материал не остынет полностью. Излишки по периметру обрезаются, сохраняя монтажный зазор 10-15 мм.

Ключевые этапы и рекомендации

Подготовка инструментов: Строительный фен, ножницы по металлу, струбцины, деревянная форма-шаблон.
Раскрой материала:
- Вырезать круг диаметром на 30-40% больше динамика
- Сделать 8-12 радиальных надрезов от края к центру (70% радиуса)
Термоформовка:
- Равномерный прогрев круговыми движениями фена
- Быстрая усадка пластика на шаблон после появления "провиса"
Фиксация: Зажать края струбцинами через защитные накладки до остывания (5-7 минут)

Параметр	Значение	Примечание
Температура формовки	150-180°C	Контролировать отсутствие дыма
Глубина стакана	40-60 мм	Зависит от хода динамика
Опорный фланец	Ширина 15 мм	Для крепления саморезами

Важно: Перед установкой динамика обработать внутреннюю поверхность стакана вибродемпфером, а стык с металлом двери промазать герметиком.

Изготовление коробов для сабвуфера (опционально)

Установка короба для сабвуфера существенно улучшает качество басов в акустической системе ВАЗ-2109, обеспечивая герметичность конструкции и правильное распределение низких частот. Для самостоятельного изготовления потребуется лист МДФ толщиной 16-20 мм или качественная фанера, а также столярный клей и крепеж для надежной фиксации элементов. Предварительно определитесь с местом размещения: чаще всего короба монтируют в нише задних стоек или свободном углу багажника.

Тщательно рассчитайте внутренний объем короба в соответствии с техническими требованиями вашего сабвуфера – отклонение от рекомендованных производителем параметров может привести к потере мощности или искажению звука. Используйте специализированные онлайн-калькуляторы для проектирования фазоинвертора или герметичной конструкции. Перед раскроем материала создайте детализированный чертеж с указанием размеров всех стенок и технологических отверстий для динамика и проводов.

Ключевые этапы сборки:

Раскрой материала: электролобзиком выпилите стенки, включая фронтальную панель с вырезом под динамик.
Формирование углов: стыки промажьте столярным клеем и стяните саморезами с шагом 10-15 см.
Герметизация: обработайте внутренние швы силиконовым герметиком и оклейте короб изнутри звукопоглощающим материалом (линтекс, войлок).
Установка динамика: закрепите сабвуфер болтами сквозь предварительно просверленные отверстия, проложив резиновый уплотнитель.

Обязательно предусмотрите крепежные элементы для фиксации короба в багажнике – незакрепленная конструкция опасна при резком маневрировании. Эстетической отделкой может послужить автомобильный ковролин, который скроет стыки и придаст заводской вид. Тестируйте систему на средней громкости перед окончательной установкой, чтобы исключить дребезжание и вибрации.

Сборка каркаса: советы по стыковке элементов

Качественная стыковка элементов каркаса – основа жесткости и долговечности акустической полки. Используйте для соединений только предварительно запиленные под 45° углы торцы ДСП или многослойной фанеры толщиной 16-18 мм, что исключит появление щелей и перекосов. Все детали перед сборкой очистите от стружки и обезжирьте точки контакта.

Применяйте двухкомпонентный эпоксидный клей для дерева в сочетании с механическим крепежом: деревянные шканты на ПВА предварительно высверлите в обеих деталях (глубина минимум 15 мм), а металлические уголки зафиксируйте саморезами длиной не менее 25 мм через каждые 5-7 см. Контролируйте прямые углы монтажными треугольниками или угольником после каждой операции склейки.

Ключевые этапы сборки

Проведите сухую примерку без клея, стянув детали струбцинами. Убедитесь в отсутствии зазоров >0.5 мм.
Соедините переднюю и боковины через угловые мебельные стяжки или шканты – это самый нагруженный узел.
Прихватите соединения быстросохнущим цианоакрилатом для первичной фиксации перед основной склейкой.
Выровняйте основания по раме задних сидений автомобиля, используя прокладки при необходимости.

Рекомендации по клею:

Наносите эпоксидную смолу тонким слоем кистью на обе поверхности
Стягивайте стыки струбцинами минимум на 24 часа по 3 точкам на угол
Удалите излишки состава сразу влажной тканью до полимеризации

Тип соединения	Крепеж	Время фиксации
Угловое (90°)	Шканты + уголки	24 часа
Торцевое	Саморезы с потайной головкой	12 часов

Создание технологических пазов под проводку

После разметки контуров полки на листе ДСП или фанеры критически важно запроектировать пути прокладки акустических кабелей. Определите трассы от магнитолы к местам установки динамиков на боковых стойках полки, исключая пересечения с силовыми элементами. Обозначьте линии с учетом радиуса изгиба проводов – минимум 5 см для избежания заломов.

Для фрезеровки используйте ручной фрезер с прямой пазовой фрезой (диаметр 12-15 мм). Глубина пазов должна составлять ⅔ толщины базового материала. При отсутствии фрезера пропилы можно выполнить циркулярной пилой с регулировкой глубины реза, а выборку древесины завершить стамеской. Обязательно оставьте технологические "островки" через каждые 20 см для сохранения жесткости заготовки.

Технические нюансы формирования каналов

Максимальная длина сплошного паза: не более 30 см для ДСП толщиной 15 мм
Обработка кромок: зашлифуйте края наждачной бумагой P180
Защита целостности: пропитайте каналы праймером перед монтажом проводов

Для разводки применяйте термоусадочные гофротрубки диаметром 12-18 мм, фиксируя их пластиковыми хомутами в пазах. Кабели должны лежать свободно – перетяжка вызовет акустические резонансы. При многослойном обклеивании полки виброизоляцией контролируйте, чтобы материал не пережимал проводку в каналах.

Методы усиления конструкции дополнительными ребрами

Наиболее эффективный способ увеличения жесткости – установка ребер из ДСП, фанеры 12-18 мм или деревянных брусков. Поперечные элементы монтируются с шагом 15-20 см по всей ширине полки, компенсируя прогиб от динамиков. Продольные ребра крепятся вдоль центральной оси и по краям для противодействия кручению. Диагональные перемычки между поперечными усилителями исключают деформацию углов.

Обязательна установка усиливающих вставок в зонах крепления динамиков: квадратные рамки высотой 30-40 мм под колонки гасят вибрации. Все ребра необходимо проектировать с учетом свободного прохождения электропроводки и механизмов полки. Оптимальная высота элементов – 25-50 мм в зависимости от толщины основного материала.

Правила монтажа

Стыки усилителей с полкой промажьте столярным клеем
Фиксируйте саморезами через каждые 10-15 см:
- Pre-сверление для ДСП (диаметр 2 мм)
- Утопление шляпок на 1-2 мм
Длину саморезов подбирайте по формуле: толщина полки + (2/3 высоты ребра)

Тип ребра	Материал	Толщина	Назначение
Поперечное	Фанера	18 мм	Борьба с прогибом
Окантовочное	Брус 20×30 мм	-	Армирование контура
Динамическое	МДФ	22 мм	Демпфирование колонок

Обработка торцов и кромок шлифмашинкой

Финишная обработка кромок и торцов вырезанных элементов полки – обязательный этап, предотвращающий сколы материала, появление заусенцев и обеспечивающий плотное прилегание всех деталей при сборке. Используйте эксцентриковую (орбитальную) шлифмашинку или ленточную модель с зернистостью наждачной бумаги P120-P180 для первичного грубого выравнивания, затем переходите на абразив P220-P320 для создания гладкой поверхности.

Двигайте инструмент плавно вдоль кромки, равномерно распределяя давление и избегая задержек на одном участке, чтобы не образовались провалы. Особое внимание уделите углублениям и зонам стыков с динамиками – здесь шлифуйте деликатно, используя узкую кромку шкурки или ручной рашпиль. Обязательно обработайте торцовочные спилы в местах соединения деталей для плотного контакта без щелей.

Защитная пропитка материала от влаги

Основная цель обработки – предотвратить разбухание древесной основы полки, появление грибка и снижение акустических свойств при контакте с конденсатом или протечками. Влагостойкость критична, так как конструкция расположена у заднего стекла и подвержена перепадам температуры.

Используйте алкидно-уретановый лак, эпоксидную пропитку или термостойкий антисептик для дерева. Избегайте стандартных масляных морилок – они не обеспечивают полной гидрофобности, а составы на водной основе могут деформировать плиту при нанесении.

Алкидный лак: быстро сохнет, создаёт прочный глянцевый слой, но требует защиты от пыли во время сушки.
Эпоксидная смола: максимальная герметизация поверхности и торцов, однако сложна в работе и дороже аналогов.
Автомобильный антисептик: специализированная обработка для салонных деталей, сочетает защиту от влаги и биоразрушения.

Технология нанесения: Наносите в 2 слоя с промежуточной сушкой 6-8 часов кистью или распылителем. Промазывайте торцы плиты особо тщательно – они впитывают влагу интенсивнее. Грунтовка обязательна для стеклоткани! Эксплуатация полки допустима только после полного отверждения (срок уточняйте на упаковке состава).

Оклейка поверхности шумоизоляционными материалами

Перед оклейкой тщательно обезжирьте всю поверхность полки ацетоном или спиртовым очистителем, уделяя особое внимание углам и стыкам – это критически влияет на адгезию материала. Прогрейте салон авто в холодное время года или используйте строительный фен для повышения пластичности металла. Проверьте комплектность материалов: кроме основного шумоизоляционного слоя (Бимаст, Шумофф) потребятся алюминиевый скотч и прокаточный валик.

Раскроите листы шумоизоляции по форме полки с запасом 2-3 см по краям, учитывая технологические отверстия. Снимите защитную пленку с клейкой основы небольшими участками, последовательно прижимая материал от центра к периферии. Используйте валик для устранения воздушных пузырей – прокатывайте поверхность крестообразными движениями с усилием. Там, где полка прилегает к кузову, сделайте аккуратные надрезы материала острым ножом по контуру для плотного прилегания.

Технологические нюансы монтажа

Герметизация краёв: пройдите стыки алюминиевым скотчем – это предотвратит отслоение и улучшит отражение звуковых волн.
Обработка отверстий: вырежьте шумку вокруг крепёжных точек, оставив металл оголённым, либо наклейте материал, а затем прорежьте отверстия шилом
Перекрытие слоёв: при многослойной шумоизоляции клейте материалы в шахматном порядке, а антискрипы располагайте в зонах контакта с кузовом

Материал	Оптимальная толщина	Коэффициент шумоподавления
Бимаст Бомб	4.2 мм	28 дБ
Шумофф 2К	4 мм	30 дБ

После оклейки избегайте механических нагрузок на полку в течение 24 часовКонтрольный пункт: простучите пальцем поверхность – отсутствие глухого звука указывает на качественное прилегание.

Технология обтяжки полки автомобильным ковролином

Подготовка поверхности – ключевой этап: тщательно освободите полку от остатков старого покрытия, грубых наплывов клея и загрязнений. Убедитесь, что основание сухое, гладкое и обезжиренное (используйте ацетон или спирт), это гарантирует надежную адгезию нового материала.

Правильно раскроите ковролин с учетом формы полки и технологических вырезов под динамики. Оставьте запас по периметру (минимум 5 см на сторону) для подгиба и точной подгонки. Разложите материал лицевой стороной вниз на чистой ровной поверхности, сверху разместите полку и максимально точно обведите ее контур мелом или маркером.

Последовательность работ

Нанесение клея: Тонким равномерным слоем нанесите аэрозольный автоклей (например, "88-й") на тыльную сторону ковролина и на саму поверхность полки. Дождитесь рекомендованной производителем выдержки (обычно 5-10 минут) до момента "схватывания".
Наклейка материала: Аккуратно совместите подготовленный ковролин с полкой. Разглаживайте материал от центра к краям, используя ракель или мягкую тряпку, выгоняя воздушные пузыри. Особое внимание уделите сложным рельефам и углам.
Оформление краев: Подрежьте излишки материала вдоль краев острым ножом. Натягивая ковролин, подогните края на тыльную сторону полки и тщательно приклейте их. Для достижения четких углов сделайте аккуратные надрезы ("заподлицо").
Прорезка отверстий: После полного приклеивания основы точно прорежьте отверстия под динамики, крепеж и штатные элементы салона канцелярским ножом. Укрепите краты прорезов клеем для предотвращения осыпания.

Финишная обработка: Плотно прижмите все проклеенные участки, особенно вдоль кромок и в зонах сложных изгибов. Оставьте полку в сухом помещении при комнатной температуре минимум на 12 часов для полной полимеризации клея перед установкой в автомобиль.

Материал/Инструмент	Назначение
Автомобильный ковролин	Основное покрытие
Аэрозольный автоклей (88, Fix-all)	Фиксация материала
Острый нож (канцелярский/строительный)	Раскрой и подрезка
Ракель/плотная ветошь	Разглаживание поверхности
Ацетон/Уайт-спирит	Обезжиривание основания

Использование термоклея и степлера при обивке

Термоклей обеспечивает мгновенную фиксацию материала на сложных изгибах полки, где механический крепёж невозможен. Наносите его зигзагообразными полосами на картонную основу, избегая излишков, которые могут проступать через ткань. Разогретый клей быстро схватывается, поэтому предварительно разложите обивочную ткань без складок.

Мебельный степлер используется для фиксации краёв материала на тыльной стороне полки и прямых участках. Плотно натягивайте ткань перед скреплением, располагая скобы с шагом 2–3 см. Для углов подворачивайте материал "конвертом", фиксируя изгибы термоклеем перед окончательной прошивкой скобами.

Критические рекомендации

Термопистолет: поддерживайте температуру 150–180°C – перегрев приведёт к подтеканию клея.
Скобы: применяйте нержавеющие длиной 8–10 мм (тип 53) во избежание коррозии.
Контроль натяжения: проверяйте равномерность покрытия визуально до и после фиксации каждые 15 см.

Материал	Оптимальный инструмент
Искусственная кожа	Степлер + точечный термоклей по швам
Велюр/микрофибра	Термоклей (80% поверхности)

Предварительная установка динамических патронов

Перед фиксацией патронов на заготовке полки выполните точную разметку размещения каждого динамика. Используйте рулетку и угольник для соблюдения симметрии относительно центральной оси и равных расстояний от краёв, учитывая габариты корпусов магнитолы и запаски. Обведите контуры патронов карандашом, оставив технологические отступы 5-7 мм для последующей обшивки материалом.

Проверьте соответствие диаметров монтажных отверстий в патронах и выбранных динамиков. При несовпадении расширите отверстия коронкой по металлу или дрелью, сохраняя перпендикулярность кромки для плотной посадки. Убедитесь в отсутствии препятствий для крепёжных лепестков и надёжности фиксации без перекосов.

Ключевые шаги крепежа

Плотная стыковка: приложите патрон по разметке, контролируя отсутствие зазоров между его основанием и поверхностью МДФ.
Сверление направляющих: через заводские отверстия в патроне просверлите заготовку сверлом Ø 2 мм (глубина до 70% толщины материала).
Фиксация саморезами: закрепите каждый патрон четырьмя оцинкованными саморезами 4.2x13 мм, начиная с диагональных точек для исключения сдвига.
Контроль плоскости: проверьте уровнем отсутствие выступов патрона над полкой более 1 мм – это обеспечит равномерное прилегание обивки.

Параметр	Требование
Диаметр выходного отверстия	На 2-3 мм меньше размера диффузора
Усилие затяжки саморезов	Среднее (без деформации МДФ)
Допустимая погрешность разметки	≤ 1,5 мм на парные элементы

Внимание: если патроны не комплектуются уплотнителями – нанесите термоклей по контуру перед фиксацией для защиты от древесной пыли и виброшумов.

Прокладка акустических кабелей внутри конструкции

Аккуратная прокладка проводов внутри акустической полки – ключевой фактор сохранения качества звука и предотвращения коротких замыканий. Кабели необходимо надёжно фиксировать, исключая трение о металлические края конструкции или подвижные элементы кузова, которые могут повредить изоляцию.

Основную проводку от магнитолы к полке целесообразно проложить под пластиковыми панелями салона ВАЗ-2109: стартуйте от торпедо, ведите кабели через центральный тоннель под обивкой пола, затем поднимете к задним стойкам, избегая зоны кресел. На участке внутри самой полки трассы укладываются по её каркасу, с выходом к точкам крепления динамиков.

Правила и рекомендации

Критические моменты при монтаже:

Используйте медный кабель сечением 2–4 мм² с качественной силиконовой изоляцией, устойчивой к нагреву и влаге.
Размещайте «плюсовые» и «минусовые» провода парной акустики в отдельных гофрорукавах или тканевой оплётке – это предотвратит наводки и «фантомные» помехи.
Длина кабеля должна включать запас 10–15 см у каждого динамика для демонтажа полки без отключения клемм.

Пример разводки внутри полки: Электрические трассы формируются до фиксации МДФ-основания и динамиков. Кабели плотно крепятся к ребрам жёсткости пластиковыми хомутами с шагом 20–25 см. Точки соединения с магнитолой и динамиками изолируются термоусадкой или кембриками.

Цвет кабеля	Назначение	Полярность
Красный	Питание магнитолы	+12V
Синий	Управление усилителем	REM
Белый/Чёрный	Левая пара колонок	Фазный/Минус
Серый/Чёрный	Правая пара колонок	Фазный/Минус

Монтаж готовой полки в салон автомобиля

Перед установкой снимите старую полку, отсоединив динамики (если подключены) и открутив крепеж в районе задних стоек. Очистите места контакта новой полки с кузовом от пыли и загрязнений. Проверьте совпадение отверстий под крепеж и динамики – при необходимости аккуратно расширьте их дрелью или ножом.

Заведите проводку для динамиков под обшивку боковин салона, выводя концы в зону крепления полки. Обязательно соблюдайте полярность подключения: "+" динамика к "+" автомагнитолы (обычно помечен цветной полосой на проводе). Подключите колонки временно, чтобы проверить их работоспособность до фиксации полки.

Установите полку в посадочное место, совместив крепежные отверстия с проушинами кузова.
Зафиксируйте винтами через боковые крепления в стойках (штатные винты чаще всего подходят). Избегайте перекоса.
Затяните крепеж равномерно, без чрезмерного усилия, чтобы не повредить полку.
Подключите динамики к клеммам колонок через отверстия в полке, используя клеммные колодки или пайку.
Закрепите динамики штатными саморезами через технологические отверстия в полке. Убедитесь в отсутствии вибрации корпуса колонки при подаче звука.
Проложите провода аккуратно, зафиксировав их стяжками под полкой либо в штатных клипсах вдоль кузова.

Проверьте работу акустики на разных частотах. При появлении дребезжания демпфируйте зоны вокруг динамиков поролоном или вибропластом. Убедитесь, что полка не препятствует закрытию боковых дверок багажника и свободному движению ремней безопасности.

Фиксация полки штатными крепежами ВАЗ-2109

Штатные точки крепления располагаются в нише багажника под задним стеклом автомобиля. Для монтажа используются заводские резьбовые гнёзда серийной полки, которые остаются свободными после её демонтажа. Предварительно убедитесь в отсутствии повреждений резьбы и очистите крепёжные отверстия от загрязнений.

Приложите изготовленную полку к точкам фиксации, совместив монтажные проушины с крепёжными гнёздами. Используйте оригинальные болты от ВАЗ-2109 – их длина и шаг резьбы соответствуют технологическим требованиям. Затяжку производите равномерно крест-накрест для исключения перекосов конструкции.

Вставьте болты во все четыре крепёжных отверстия без предварительной затяжки
Последовательно подтягивайте крепления диагональным методом
Проверьте отсутствие зазоров между полкой и кузовом по периметру
Окончательный момент затяжки – 8-10 Н·м (перетяжка деформирует края полки)

Подключение динамиков к магнитоле

Для безопасного монтажа первым делом отсоедините минусовую клемму аккумулятора, чтобы избежать коротких замыканий. Подготовьте необходимые инструменты: кусачки, изоленту, стриппер для зачистки проводов и мультиметр для проверки соединений. Убедитесь, что на всех динамиках соблюдена корректная полярность, так как её нарушение приведёт к фазовым искажениям звука.

В ВАЗ-2109 рекомендуем использовать медные провода сечением 1.5-2 мм². Кроссировку магнитолы выполняйте через ISO-разъём или напрямую, используя специальные коннекторы для надёжности. Важно распределить акустические кабели отдельно от силовых линий автомобиля и надёжно зафиксировать их пластиковыми хомутами во избежание дребезжания.

Цветовая маркировка стандартной проводки

Динамик	Плюсовой провод (+)	Минусовый провод (-)
Передний левый	Белый	Бело-чёрный
Передний правый	Красный	Красно-чёрный
Задний левый	Коричневый	Коричнево-чёрный
Задний правый	Синий	Сине-чёрный

Последовательность соединения каналов:

Зачистите контакты динамиков на 5-7 мм, снимите изоляцию с проводов магнитолы
Соедините фронтальные каналы (FL/FR) с передними динамиками тыльной стороны полки
Рирные каналы (RL/RR) подключите к громкоговорителям в задних стойках
Обожмите все соединения гильзами, пропаяйте и заизолируйте термоусадкой

После подключения проверьте уровень сопротивления мультиметром: значение на каждом канале должно соответствовать номиналу динамиков (обычно 4 Ом). Исключите контакт оголённых проводов с кузовом во избежание КЗ. При первом включении устанавливайте минимальную громкость для теста.

Тестирование звука и поиск дребезжаний

После крепкой фиксации полки к металлическому каркасу кузова приступайте к комплексной проверке акустики. Включите музыкальную композицию с выраженными басами (например, электронику или рок) на средней громкости – 50-60% от максимума магнитолы. Прогоните частотный диапазон: стартуйте с высоких нот (вокал, тарелки), переходя к середине (гитары, фортепиано) и завершая низкочастотными тестами (барабаны, бас-гитара). Особое внимание уделите участкам, где звук наращивает давление – именно здесь может проявиться дребезжание.

Для выявления слабых мест надавите ладонью на центральную часть полки во время проигрывания басовых партий. Если вибрации исчезают – усиливайте крепление в этой зоне саморезами с шагом 10-15 см или подкладывайте резиновые прокладки под корпус динамиков. Для точной локализации проблем используйте технику "исключения": временно снимите заглушки подголовников, уберите из салона посторонние предметы и проверьте каждый динамик по отдельности, отсоединив разъёмы соседних колонок.

Методы устранения резонансов

Активная заглушка зазоров:
- Пройдитесь по периметру полки герметиком на силиконовой основе
- Укрепите стыки с задней стенкой металлическими скобами
Демпфирующие слои:
- Наклейте битумные пластины "Шумка" под полку
- Проложите вспененный полиэтилен между основой и обивкой
Калибровка оборудования:
- Понизьте мощность низких частот на магнитоле для передних динамиков
- Проверьте затяжку гаек на диффузорах колонок

Финализируйте тестирование экстремальным режимом: включите трек сочленыными басами (например, дип-хаус) на 80% громкости в течение 3-х минут. Выявившиеся дребезжащие элементы усиливайте войлочными накладками или каплеобразными каплями термоклея в местах контакта деталей. После каждого изменения повторяйте тест до полного устранения паразитных шумов.

Дополнительное шумоизолирование мест сопряжения

При установке акустической полки основные звуковые мостики образуются в местах контакта конструктива с кузовом и на стыках виброизоляционных материалов. Без герметизации этих точек вибрации и аэродинамический шум от колесных арок проникают в салон через технологические зазоры, сводя на нет эффективность основной изоляции креплений и полки.

Для блокировки путей проникновения шума необходимо последовательно: заполнить монтажные щели между металлом кузова и полкой специальными составами, уплотнить стыки слоёв вибро- и шумоизоляторов бесшовным способом, а также заизолировать точки крепления динамиков с обратной стороны полки с помощью герметика или резиновых прокладок.

Методы обработки критичных соединений

Периметр крепления полки: нанесите автомобильный виброакустический герметик (типа BOMP, Шумка) слоем 3-5 мм по контуру металлического каркаса кузова перед монтажом полки, избегая выступания излишков внутрь салона.
Перекрытия слоёв материалов: при укладке вибропласта и шумоизолятора делайте нахлёст не менее 20 мм с последующей прокаткой валиком, а края каждого листа фиксируйте термоклеем для исключения "эффекта барабана".
Динамики и провода: звуковизолирующий поролоновый шнур Ø 8-10 мм плотно вложите по окружности пластикового подиума динамиков, а проводку пропустите через термоусадочные трубки с акустическим наполнителем.

Важно: специализированные материалы (мастики, адгезионные герметики) превосходят монтажную пену, которая со временем крошится и создает вибрации.

Материал	Целевое применение	Примеры продуктов
Виброакустический герметик	Щели каркаса полки, торцы креплений	Body Standard GAP, Berner Schallschutz-Dichtmasse
Бутиловая масса	Стыки слоёв изоляции, металл-пластик	STP Aero, Шумофф БМ
Звукоизолирующий шнур	Глухление монтажных отверстий	Sisal-550, Вибропласт Шнур

Предупреждение: избегайте контакта герметизирующих масс с обивкой потолка – при демонтаже возможны повреждения материала.

Как избежать перегрева динамиков летом

Перегрев катушки динамика в жаркую погоду снижает мощность и искажает звук, а при длительном воздействии приводит к механическим повреждениям и межвитковым замыканиям. Основные причины – отсутствие вентиляции в полке, высокая температура в багажнике, неправильные настройки усилителя и продолжительные нагрузки на пиковой громкости.

Эффективное охлаждение достигается только комплексным подходом: физическое улучшение вентиляции корпуса, оптимизация акустических настроек и грамотная эксплуатация. Игнорирование температурного режима ускоряет износ комплектующих и провоцирует аварийные отключения усилителя.

Практические меры для снижения температуры

Вентиляционные отверстия в полке: вырежьте 2-3 технологических окна диаметром 40-60 мм ближе к динамикам, закрыв их акустической сеткой. Это обеспечит отвод горячего воздуха из магнитного зазора.
Настройка усилителя:
- Регулируйте HPF на уровне 60-80 Гц для защиты сабвуферов от инфразвука
- Занижайте входную чувствительность (gain) на 10-15% летом

Термоконтроль:

Температура в салоне	Макс. время работы на 80% громкости
До 25°C	45 минут
25-35°C	20 минут
Свыше 35°C	10 минут + 5-мин. паузы каждые 30 мин

Аппаратные решения: установите 12В вентиляторы кулеров (40×40 мм) напротив вентзазоров динамиков или закрепите алюминиевые радиаторы на тыльной части магнитной системы.

Критические ошибки: закрытие зоны динамиков чехлами или вещами, использование токопроводящих смазок на диффузорах, демонтаж пылезащитных колпачков "для улучшения охлаждения".

Регулярное обслуживание самодельной конструкции

После установки самодельной акустической полки в салон ВАЗ-2109 критически важно обеспечить систематический контроль её состояния. Вибрации, перепады температуры и влажности способны ослабить крепления, вызвать деформации или спровоцировать дребезжания акустики. Ежемесячный осмотр ключевых узлов предотвратит серьёзные повреждения и сохранит качество звука на оптимальном уровне.

Фокус уделяйте проверке целостности материалов и надёжности монтажа. Древесные плиты (МДФ, фанера) склонны к разбуханию при повышенной влажности или рассыханию в жару, а металлические элементы крепежа могут корродировать. Профилактические меры включают подтяжку метизов и обработку поверхностей для нейтрализации негативных факторов среды.

Ключевые процедуры обслуживания

Включите в регулярный осмотр следующие этапы:

Контроль крепежа: Каждые 2–3 месяца с помощью ключей или отвёрток проверяйте затяжку всех болтов, саморезов и стоек-опор. Особое внимание – соединениям с кузовными элементами. При обнаружении люфта немедленно подтяните крепления или замените деформированные метизы.
Диагностика целостности основы: Осматривайте полку на предмет трещин, сколов, расслоения или следов грибка. При выявлении дефектов:
- Мелкие трещины в дереве зашпаклюйте автомобильным герметиком
- Расслоившиеся края плит обработайте столярным клеем
- Поражённые грибком участки протрите антисептиком и высушите
Чистка поверхности и мест креплений: Удаляйте пыль с полки пылесосом раз в месяц. Раз в полгода протирайте конструкцию влажной салфеткой с антистатиком и сушите, обрабатывая проблемные зоны:

Элемент	Средство обработки	Цель
Металлические кронштейны	WD-40 или аналоги	Защита от коррозии, устранение скрипов
Деревянные торцы	Мебельный лак/воск	Профилактика разбухания
Замки для динамиков	Силиконовая смазка	Бесшумная фиксация акустики

Важно: При изменении громкости звука либо появлении посторонних шумов немедленно проверьте соответствие динамиков размерам посадочных мест и плотность их прилегания. Перекосы при установке колонок – частая причина вибрационных разрушений конструкции. Используйте уплотнительные кольца для компенсации зазоров.

Список источников

Статья об акустической полке для ВАЗ-2109 основана на проверенных технических данных и опыте автомобильных энтузиастов. Анализ проводился с фокусом на простоту реализации самостоятельного изготовления и соответствие акустическим требованиям.

Ключевая информация была получена из специализированных ресурсов, посвящённых тюнингу отечественных автомобилей и автозвуку. При подборе материалов учитывалась доступность компонентов и экономическая целесообразность для домашних мастерских.

Форумные обсуждения на Drive2.ru и kia-rio.net: темы по модернизации салона ВАЗ-2109, чертежи креплений, отзывы о материалах (МДФ/фанера), проблемы вибраций.
Видеоинструкции YouTube-каналов "ГАРАЖ СССР", "Автозвук своими руками": этапы раскроя заготовок, установка динамиков, нюансы обивки.
Базовые ГОСТы по безопасности несущих элементов (общие требования к нагрузкам).
Специализированные порталы CarAudioTest.ru: сравнительные характеристики динамиков для задней полки, расчёты объёма воздуха.
Практические руководства издательства "За рулём": схемы коммутации акустики, рекомендации по звукоизоляции.
