Амортизаторы Boge - описание, виды и характеристики

Статья обновлена: 18.08.2025

Амортизаторы Boge – ключевой компонент подвески современных автомобилей, обеспечивающий управляемость, комфорт и безопасность.

Компания Boge, входящая в концерн ZF Friedrichshafen AG, десятилетиями специализируется на разработке и производстве высокотехнологичных демпфирующих элементов.

Статья детально рассматривает инженерные особенности, существующие типы амортизаторов Boge и их технические параметры для различных условий эксплуатации.

Типы амортизаторов Boge: газовые, масляные и комбинированные

Компания Boge, как ведущий производитель подвесных систем, предлагает три ключевых типа амортизаторов, различающихся по конструкции и принципу демпфирования. Каждый тип разработан для специфических условий эксплуатации и требований к управляемости автомобиля. Основное отличие между ними заключается в рабочей среде и способе гашения колебаний.

Выбор конкретного типа влияет на жесткость хода, стабильность работы при экстремальных нагрузках и долговечность компонентов. Газовые модели обеспечивают спортивную управляемость, масляные – повышенный комфорт, а комбинированные сочетают адаптивные свойства обоих решений.

Технические особенности и назначение

Газовые амортизаторы используют сжатый азот в отдельной камере, предотвращающий вспенивание масла. Это обеспечивает стабильное демпфирование при интенсивных нагрузках: резких поворотах, торможении или движении по неровностям. Отличаются повышенной жесткостью, рекомендуются для спортивного стиля вождения и загруженных транспортных средств.

Масляные (гидравлические) амортизаторы работают исключительно на жидкости. Масло перетекает через клапаны, плавно гася колебания. Основные преимущества – мягкость хода и эффективное поглощение мелких вибраций. Оптимальны для городской эксплуатации, обеспечивают комфорт, но могут перегреваться при длительных нагрузках из-за аэрации масла.

Комбинированные амортизаторы объединяют технологии газовых и масляных моделей. Газовый подпор (низкого давления) отделен от масла плавающим поршнем, что снижает риск вспенивания при сохранении умеренной жесткости. Универсальное решение для большинства дорожных условий, балансирующее между комфортом и устойчивостью.

Характеристика	Газовые	Масляные	Комбинированные
Рабочая среда	Азот + масло	Масло	Азот (низкое давление) + масло
Жесткость	Высокая	Низкая	Средняя
Стабильность при нагреве	Максимальная	Снижается	Высокая
Рекомендуемое применение	Спортивная езда, бездорожье, грузовики	Город, комфортабельные авто	Универсальная эксплуатация

Ключевые конструктивные отличия:

Газовые: Двухтрубная система с газовым подпором высокого давления
Масляные: Простая двухтрубная конструкция без газового наполнения
Комбинированные: Двухтрубная схема с газовой камерой низкого давления

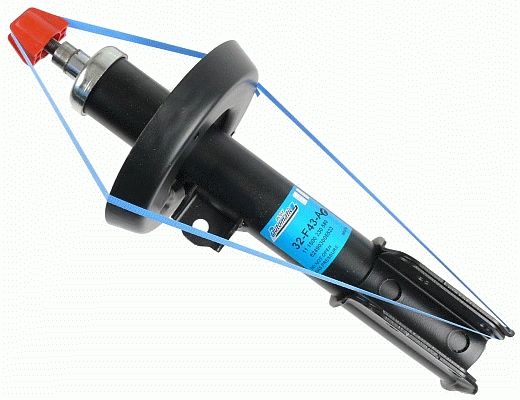

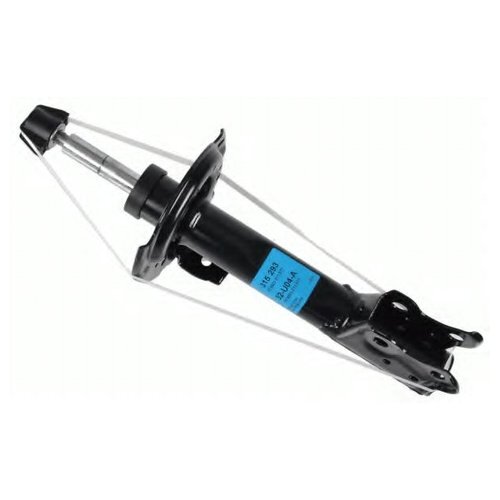

Конструктивные особенности передних амортизаторов Boge

Передние амортизаторы Boge преимущественно используют двухтрубную конструкцию с газовым подпором низкого давления. Внешний корпус выполняет роль резервуара для компенсации теплового расширения жидкости и гашения колебаний. Рабочий цилиндр из высокоточных стальных сплавов содержит поршень со сложной системой перепускных клапанов, регулирующих сопротивление при сжатии и отбое.

Шток из хромомолибденовой стали диаметром 20-26 мм проходит через лабиринтные сальники с тефлоновыми уплотнителями, предотвращающими утечки. Направляющая втулка из спеченных металлокомпозитов обеспечивает минимальное трение. В верхней части корпуса интегрирован демпфирующий буфер из микропористой резины, поглощающий ударные нагрузки при полном сжатии.

Двухтрубная система: Разделение рабочего цилиндра и компенсационной камеры для стабилизации давления
Клапанный блок: Каскадные дисковые клапаны с переменной жесткостью пружин для адаптивного демпфирования
Газовый подпор: Азотное наполнение (2-6 бар) для предотвращения кавитации масла
Защитное покрытие штока: Многослойное хромирование толщиной 25-30 мкм с полимерной пропиткой
Опорный подшипник: В моделях с интегрированной стойкой - радиально-упорный подшипник качения

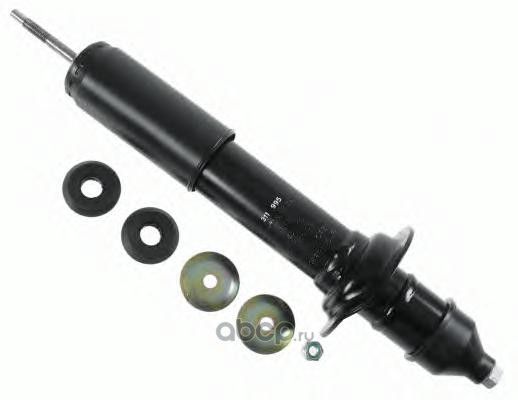

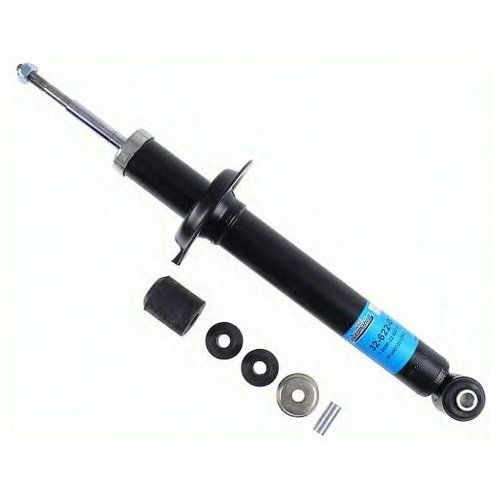

Устройство и характеристики задних амортизаторов Boge

Задние амортизаторы Boge представляют собой двухтрубную конструкцию с газовым подпором. Основные компоненты включают цилиндр высокого давления, заполненный гидравлической жидкостью, и компенсационную камеру с азотом под давлением 15-30 бар. Поршень со специальными клапанами отбоя и сжатия перемещается внутри рабочего цилиндра, регулируя поток масла через калиброванные отверстия. Герметичность обеспечивается сальниковым узлом и направляющей втулкой штока.

Характерной особенностью является разделение газовой и масляной сред плавающим поршнем-разделителем. Эта конструкция предотвращает вспенивание жидкости при интенсивной работе и обеспечивает стабильное демпфирование. Шток изготавливается из хромированной стали с полированной поверхностью для снижения трения и повышения износостойкости. Корпус амортизатора покрывается антикоррозийным составом для защиты от агрессивных сред.

Технические параметры и варианты исполнения

Ключевые рабочие характеристики задних амортизаторов Boge включают:

Сила демпфирования: Диапазон 1200-2500 Н при ходе сжатия и 800-1800 Н при отбое
Типы креплений: Верхнее крепление - проушина с сайлентблоком, нижнее - шток с резьбой М10-М14
Температурный диапазон: Стабильная работа от -40°C до +120°C

Основные разновидности по конструкции:

Гидравлические	Базовые модели с масляным демпфированием для стандартных условий эксплуатации
Газомаслянные (Twin-Tube)	Модификации с азотным подпором для предотвращения кавитации и улучшенного охлаждения
Регулируемые (Adjustable)	Версии с механической настройкой жесткости (6-8 позиций) через поворотный механизм в донной части

Ресурс и совместимость: Средний срок службы составляет 60 000-80 000 км при сохранении заводских характеристик демпфирования. Амортизаторы разработаны для точной установки на штатные крепежные площадки автомобилей европейских марок. Совместимость с оригинальными пыльниками и отбойниками гарантирует сохранность штока от абразивного износа.

Модельный ряд Boge для легковых автомобилей и внедорожников

Boge предлагает специализированные линейки амортизаторов для легкового транспорта и внедорожников, учитывающие различия в нагрузках и условиях эксплуатации. Продукция разработана для точного соответствия техническим требованиям конкретных марок и моделей автомобилей.

Каждая серия отличается уникальными инженерными решениями, направленными на оптимизацию управляемости, комфорта и долговечности. Ассортимент охватывает как стандартные замены, так и решения для коммерческого использования или повышенных нагрузок.

Ключевые серии амортизаторов

Серия	Тип	Характеристики	Применение
ProGas	Газонаполненные	Двухтрубная конструкция, азот под низким давлением. Оптимальный баланс комфорта и стабильности	Стандартная замена для легковых авто, минивэнов
TurboGas	Газонаполненные	Монотрубная конструкция, высокое давление газа. Усиленный теплоотвод, спортивная управляемость	Динамичная езда, тюнинг, тяжелые условия
ProGas 4x4	Газонаполненные	Усиленные штоки, увеличенный ход, защитные кожухи. Повышенная стойкость к перегрузкам	Внедорожники, кроссоверы, пикапы
Original	Масляные	Точное соответствие OEM-параметрам. Мягкое демпфирование, бесшумная работа	Штатная замена для бюджетных авто
Automatic	Адаптивные	Электронная регулировка жесткости. Совместимость с системами ADS/CDC	Авто с адаптивной подвеской (VW, Audi, BMW)

Особенности для внедорожников: Серия ProGas 4x4 включает модификации с увеличенным клиренсом и усиленными креплениями. Применяются технологии защиты от коррозии (например, Corrosion Protection System) и термостойкие уплотнения для бездорожья.

Совместимость: Каждая модель имеет оригинальные коды (например, 33-2552 или 33-B109) для точного подбора по VIN. В ассортименте представлены решения для европейских, азиатских и американских марок – от компактных SUV до тяжелых пикапов.

Продукция Boge для коммерческого транспорта и спецтехники

Компания Boge предлагает специализированные амортизаторы для коммерческого транспорта (грузовиков, автобусов, фургонов) и спецтехники (строительная, сельскохозяйственная, коммунальная), учитывающие повышенные нагрузки и специфику эксплуатации. Конструкции отличаются усиленным корпусом, увеличенным диаметром штока и поршня, а также масляным охлаждением для эффективного гашения колебаний при работе с тяжелыми грузами или на бездорожье.

Продукция разработана для обеспечения стабильности управления, снижения износа шин и ходовой части, повышения комфорта водителя при длительных рейсах. Инженерные решения Boge направлены на максимальное увеличение срока службы амортизаторов в жестких условиях, включая вибрации, перепады температур и воздействие агрессивных сред.

Ключевые направления и особенности

Грузовики и автобусы: Амортизаторы с увеличенным ресурсом и термостойкостью, предотвращающие "проседание" подвески при полной загрузке.
Спецтехника: Усиленные модели для экскаваторов, погрузчиков, тракторов с защитой от грязи, коррозии и высокого давления.
Электромобили и гибриды: Решения, оптимизированные под больший вес аккумуляторных батарей и особенности динамики.

Тип техники	Характеристики амортизаторов	Преимущества
Грузовые автомобили	Двухтрубные/газовые, усиленный корпус, большой объем масла	Контроль кренов, защита груза от вибраций
Пассажирские автобусы	Регулируемое демпфирование, низкий уровень шума	Плавность хода, комфорт пассажиров
Строительная техника	Антикоррозионное покрытие, защитные кожухи штока	Устойчивость к ударным нагрузкам, долговечность

Как читать маркировку амортизаторов Boge

Маркировка наносится на корпус амортизатора или упаковку и содержит ключевую информацию о совместимости и характеристиках. Она включает буквенно-цифровые коды, разделённые дефисами, где каждая группа символов имеет строго определённое значение.

Расшифровка маркировки позволяет точно определить тип изделия, его серию, параметры и подходящие модели автомобилей. Это критически важно при подборе аналогов или проверке оригинальности запчасти.

Основные элементы маркировки Boge:

Часть кода	Назначение	Примеры
Первые цифры (до дефиса)	Тип амортизатора: 1X / 2X - передние стойки 3X / 4X - задние стойки 7X - амортизаторы с пневмокоррекцией	31-XXXX, 22-XXXX
Центральный цифровой блок	Уникальный артикул для идентификации: Первые 3 цифры - базовая модель Последующие цифры - модификация	XX-123456
Буквенные суффиксы	Специфические особенности: S - усиленная конструкция B - с опорным подшипником G - для газовых моделей	24-123456G

Дополнительные обозначения на корпусе:

Стрелка направления - обязательная ориентация при установке (если присутствует)
Цветные метки - идентификация серий (синий - Turbo Gas, жёлтый - Automatic)
Буква "D" в круге - амортизаторы с демпфирующей регулировкой

Ключевые технические параметры: сопротивление отбоя и сжатия

Сопротивление отбоя определяет силу гашения колебаний при растяжении амортизатора (ходе подвески вниз). Этот параметр критичен для предотвращения отрыва колеса от дороги после проезда неровностей и стабилизации кузова в поворотах. Превышение нормы приводит к жестким ударам в крайних положениях, недостаток – к "пробоям" и раскачиванию.

Сопротивление сжатия регулирует скорость сжатия штока при наезде на препятствие (ходе подвески вверх). Оптимальное значение поглощает ударные нагрузки без передачи вибраций на кузов, сохраняя контакт шин с покрытием. Избыточное сопротивление вызывает "деревянный" эффект, недостаточное – снижает управляемость и ускоряет износ компонентов.

Взаимозависимость параметров

Эффективность амортизатора определяется балансом между силами сжатия и отбоя:

Стандартные модели: соотношение ~30/70 (сжатие/отбой)
Спортивные версии: до 50/50 для максимального сцепления
Грузовые модификации: усиленный отбой (до 80%)

Тип амортизатора	Сопротивление сжатия	Сопротивление отбоя
Комфорт (Boge Comfort)	Низкое	Умеренное
Стандарт (Boge Original)	Среднее	Высокое
Спорт (Boge Turbo)	Повышенное	Максимальное

Важно: Параметры напрямую влияют на:

Точность рулевого управления
Равномерность износа шин
Эффективность торможения
Срок службы пружин и сайлент-блоков

Пример подбора	Стандартная серия	Альтернатива
Volkswagen Golf VII	Boge Pro (33-307123)	Boge Premium (33-307125)
Toyota RAV4 (XA50)	Boge Turbo Gas (35-307845)	-
BMW 5 Series (G30)	Boge Premium (24-307662)	Boge Pro (24-307660)

Средний срок службы и признаки износа амортизаторов

Средний срок эксплуатации амортизаторов Boge варьируется от 60 000 до 100 000 км пробега, но напрямую зависит от условий использования. Агрессивная езда, плохое качество дорожного покрытия, перегруз автомобиля или регулярная езда по бездорожью сокращают ресурс до 40-50 тыс. км. Коррозия штоков из-за реагентов или влажного климата также ускоряет выход узла из строя.

Несвоевременная замена изношенных амортизаторов критично влияет на безопасность: увеличивается тормозной путь, ухудшается курсовая устойчивость и растет риск аквапланирования. Износ других компонентов подвески (сайлент-блоков, шин, шаровых опор) также прогрессирует значительно быстрее.

Ключевые признаки износа

Обнаружить неисправность можно по следующим симптомам:

Раскачивание кузова после проезда неровностей или при торможении
Стуки и скрипы в подвеске при движении по кочкам
Увод автомобиля в сторону при разгоне или торможении
Неравномерный износ шин (пятнами или волнообразно)
Подтекание масла на корпусе стойки

Важно! Проверяйте состояние амортизаторов каждые 20 000 км. Для тестирования нажмите на каждый угол авто и резко отпустите – кузов должен совершить ровно одно возвратное движение. Двойной "клевок" или продолжительные колебания указывают на износ.

Параметр	Нормальное состояние	Признак износа
Ход штока	Плавный, без заеданий	Рывки или провалы при движении
Корпус стойки	Сухой, без подтеков	Масляные пятна, загрязнение
Резиновые втулки	Цельные, без трещин	Разрывы, деформация

Особенности установки Boge амортизаторов

Перед монтажом новых амортизаторов Boge критически важно проверить комплектацию: убедиться в наличии всех крепежных элементов, пыльников и отбойников, соответствующих модели ТС. Обязательна диагностика сопрягаемых компонентов – сайлент-блоков, опорных подшипников и посадочных мест на кузове/подвеске, так как их износ снизит эффективность новых деталей. Запрещается использование ударных инструментов при затяжке штока, чтобы избежать повреждения клапанной системы.

Строго соблюдайте момент затяжки резьбовых соединений, указанный в технической документации Boge – как недостаточное, так и чрезмерное усилие нарушит работоспособность узла. После установки обязательна "прокачка" амортизатора (5-10 вертикальных раскачиваний кузова для распределения масла) перед финальным затягиванием креплений под нагрузкой. Параллельная замена обоих амортизаторов на одной оси исключает дисбаланс в работе подвески.

Ключевые требования

Ориентация корпуса: Надписи "TOP" или стрелки направления на корпусе должны строго соответствовать положению, указанному в мануале.
Предварительная подготовка: Очистка резьбовых соединений от коррозии и обработка графитовой смазкой.
Запрещенные действия:
- Сварка или нагрев корпуса
- Приложение нагрузки к штоку без установленного защитного колпачка
- Монтаж деформированных или упавших на твердую поверхность амортизаторов

Этап	Рекомендация Boge	Последствия нарушения
Хранение перед установкой	Вертикальное положение	Расслоение масла и газа
Фиксация гайки штока	Динамический ключ с ограничением момента	Деформация сальника, течь
Контроль после монтажа	Проверка отсутствия перекоса в посадочных местах	Ускоренный износ, стуки

Сравнение оригинальных Boge и аналогов других брендов

Ключевым аспектом выбора становится баланс между технологической точностью оригинальных амортизаторов Boge и экономической привлекательности аналогов. Оригинальные компоненты проектируются совместно с автопроизводителями под конкретные модели, гарантируя соответствие заводским параметрам жесткости, хода и демпфирования. Это обеспечивает эталонное поведение подвески, сохранение комфорта и управляемости, заложенных инженерами.

Аналоги от сторонних брендов (Sachs, Monroe, KYB, Profit, Stellox) предлагают ценовое преимущество, но отличаются по уровню стандартизации. Качество варьируется от премиальных линеек (близких к оригиналу) до бюджетных решений с упрощенной конструкцией. Последние часто используют менее долговечные материалы (сальники, штоки, уплотнения), что сокращает ресурс и может влиять на стабильность характеристик при длительной эксплуатации.

Критерии сопоставления

Ресурс и материалы: Оригинальные Boge используют спецстали и полимеры, тестированные на выносливость. Аналоги эконом-сегмента часто применяют более простые сплавы, что ускоряет износ.
Демпфирующие характеристики: Каталожные параметры Boge строго выверены. В аналогах возможны отклонения (±10-15%), влияющие на плавность хода и клевки при торможении.
Архитектура: Премиум-аналоги (Sachs, некоторые линии KYB) повторяют оригинальную конструкцию. Бюджетные версии могут иметь иную компоновку клапанов или отсутствие дополнительных камер.

Параметр	Оригинал Boge	Премиум-аналоги (Sachs, KYB)	Бюджетные аналоги (Profit, Stellox)
Совместимость с заводскими настройками	100%	90-95%	70-85%
Ресурс (средний)	80-120 тыс. км	70-100 тыс. км	40-60 тыс. км
Защита от коррозии	Многослойное покрытие	Усиленное покрытие	Базовая обработка

Важно учитывать происхождение комплектующих: оригинальные Boge поставляются в упаковке автопроизводителя (VW, Audi, BMW и т.д.) или коробках ZF (владельца бренда). Аналоги должны иметь четкую маркировку производителя и сертификаты. Некачественные подделки представляют наибольший риск – их характеристики непредсказуемы.

Для штатной эксплуатации: Оригинал или премиум-аналоги – оптимальны.
Для бюджетного ремонта: Аналоги среднего ценового сегмента (Monroe, части линеек KYB) – приемлемый компромисс при проверенном поставщике.
Критически не рекомендованы: Безымянные аналоги и подделки из-за риска ускоренного выхода из строя и влияния на безопасность.
