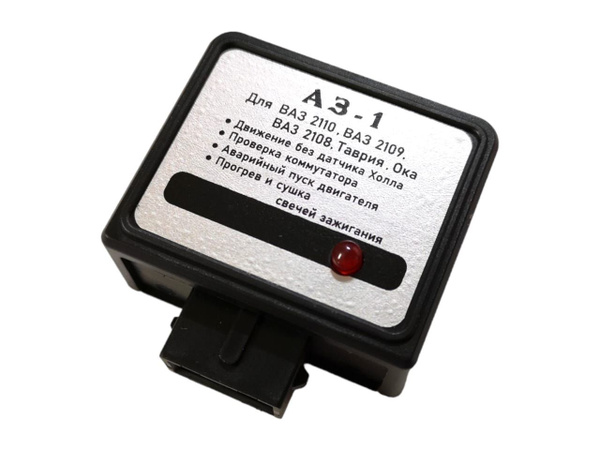

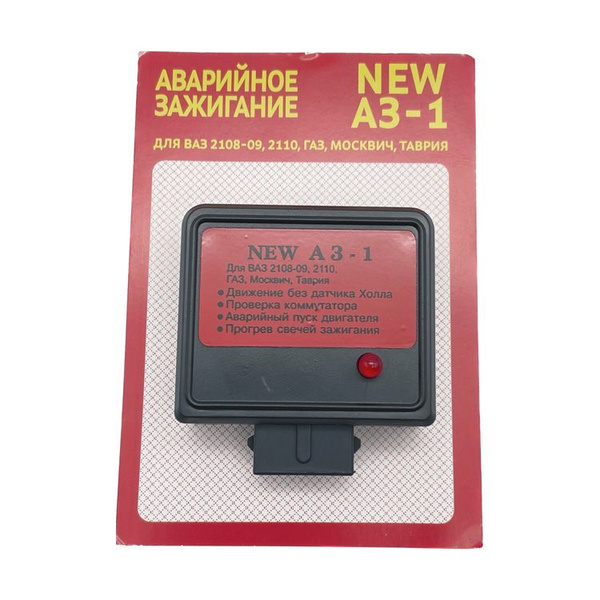

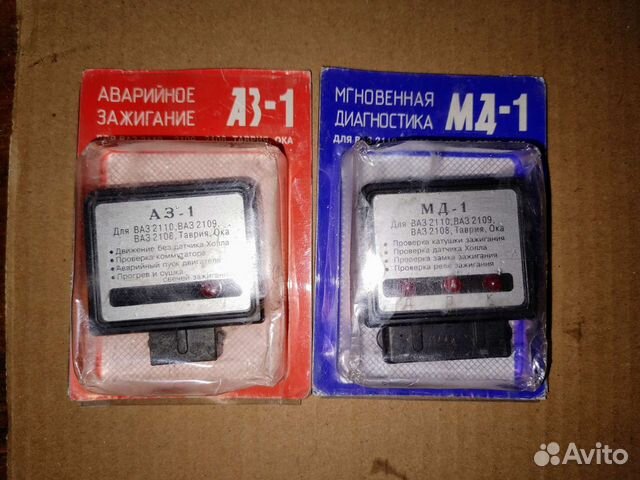

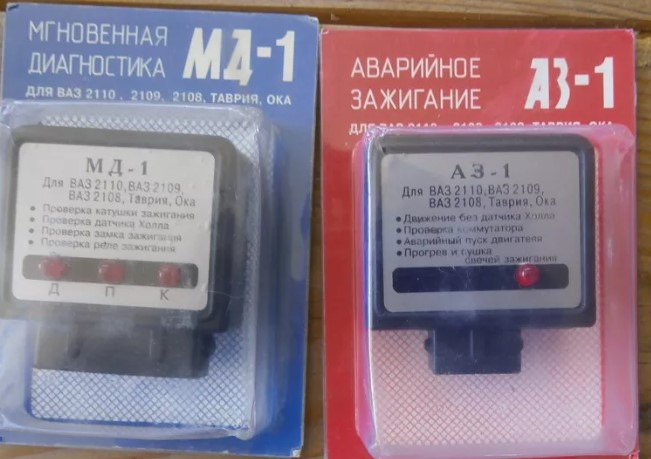

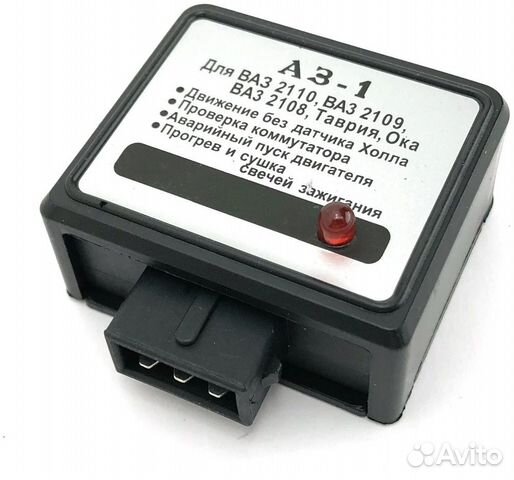

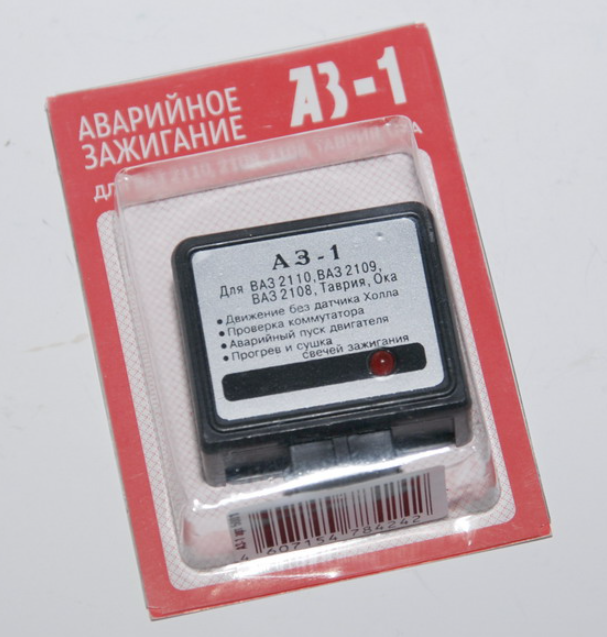

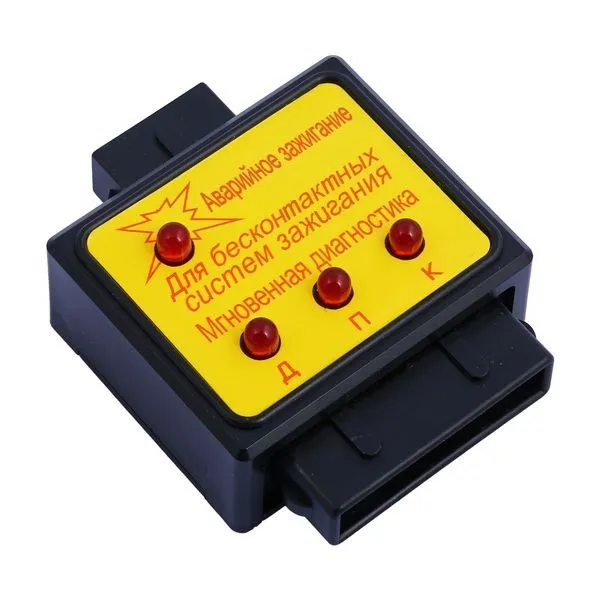

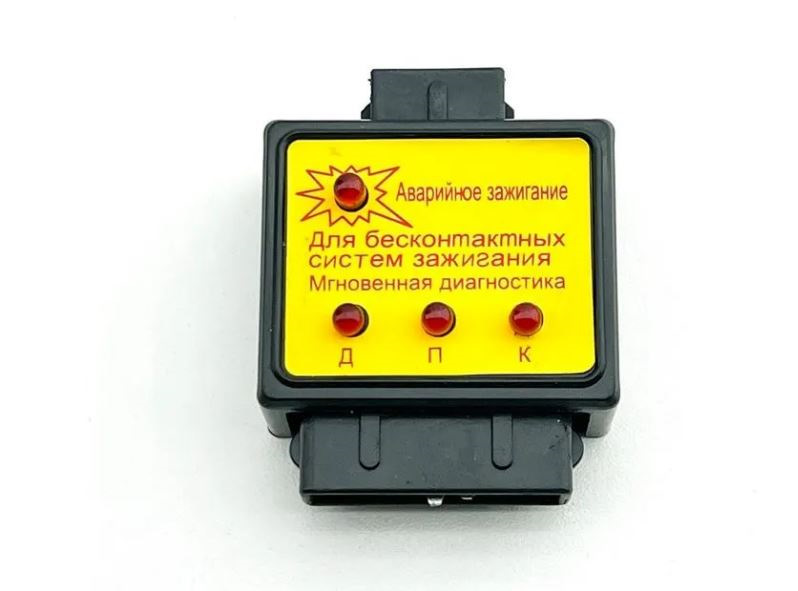

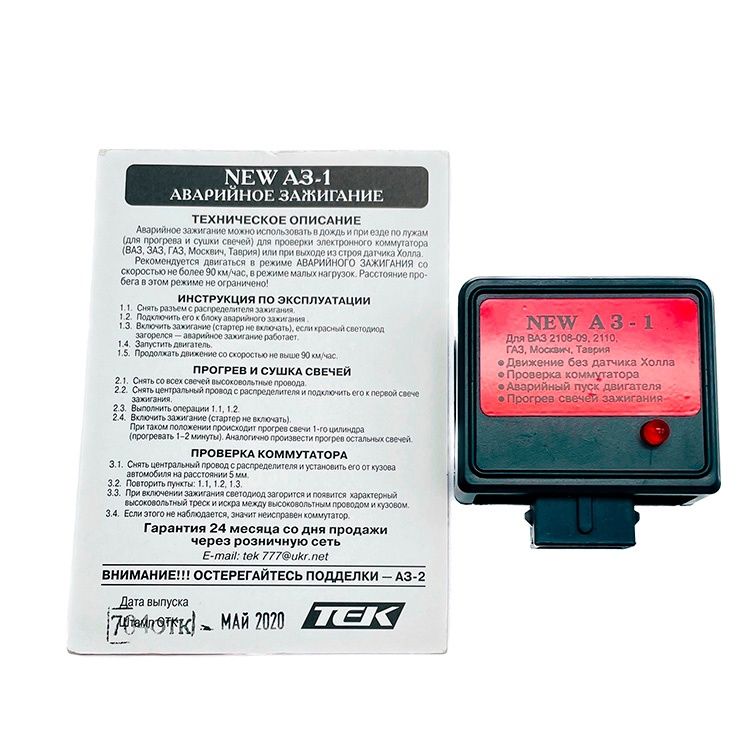

Аварийное зажигание - рабочее решение для поломки

Статья обновлена: 18.08.2025

Неисправность штатной системы зажигания способна мгновенно парализовать движение автомобиля в самый неподходящий момент.

Знание методов аварийного запуска двигателя превращается из теоретического навыка в критически важное умение для каждого водителя.

Эта статья детально разбирает проверенные способы оперативного восстановления работоспособности авто при отказе замка зажигания или потере ключей.

Экстренная проверка ключа зажигания на отсутствие физических повреждений

Визуально осмотрите ключ под разными углами при хорошем освещении, уделяя особое внимание рельефу бороздок и кромкам. Повреждения часто малозаметны – глубокие царапины, вмятины или деформации кончика могут блокировать считывание чипа.

Проведите пальцами по всей поверхности лезвия: заусенцы, волнообразные неровности или шероховатости указывают на критический износ. Особенно тщательно проверьте зону возле головки ключа – здесь чаще всего появляются трещины от механического напряжения.

Алгоритм тактильной диагностики

1. Зажмите ключ между большим и указательным пальцами.
2. Медленно проведите по длине лезвия, фиксируя:
   • Люфты – продольные или поперечные изгибы
   • Локальные уплотнения – признаки внутренней коррозии
3. Попытайтесь слегка согнуть ключ (без усилия!) – характерный треск свидетельствует о скрытой поломке.

Тип дефекта	Риск для запуска	Экстренное решение
Сколы на чип-модуле	Высокий	Очистка сжатым воздухом + точная установка в скважину
Разрушение пазов	Критический	Аккуратное встряхивание при повороте
Коррозия контактов	Средний	Протирка спиртовой салфеткой

При обнаружении сколов или трещин немедленно прекратите использование ключа – дальнейшие попытки запуска могут привести к облому фрагмента в замке. Для временной эксплуатации применяйте исключительно дубликаты с неповрежденной чип-меткой.

Разблокировка рулевой колонки при заклинивании

Заклинивание рулевой колонки чаще всего вызвано автоматической блокировкой противоугонного механизма. Это происходит при выключении зажигания и повороте руля до щелчка, фиксирующего колеса. При попытке завести автомобиль блокировочный штифт иногда не освобождает вал из-за давления на колеса или небольшого смещения деталей.

Перед действиями убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Никогда не применяйте грубую силу к ключу – это может сломать личинку замка или повредить штифт блокировки. Проверьте положение колес: если они упираются в бордюр, попробуйте слегка сдвинуть авто вперед-назад (при МКПП на нейтрали).

Алгоритм безопасной разблокировки

1. Вставьте ключ в замок зажигания до упора, даже если кажется, что он уже находится в гнезде.
2. Легко нажмите на педаль тормоза или сцепления (для авто с МКПП) – это снимет нагрузку с блокировочного механизма.
3. Одновременно выполняйте два действия:
   • Плавно покачивайте рулевое колесо влево-вправо с небольшим усилием
   • Поворачивайте ключ в положение ACC (I) или START
4. Если руль не освобождается, смените вектор усилий: тяните руль на себя или толкайте от себя во время покачивания, продолжая поворачивать ключ.

Для авто с АКПП: дополнительно переключите селектор из режима P в N и обратно 2-3 раза. На некоторых моделях блокировка снимается только при нажатой педали тормоза и положении селектора в P.

Если методы не сработали после 3-4 попыток, прекратите действия – вероятна механическая неисправность. В экстренном случае отсоедините минусовую клемму АКБ на 10 минут для сброса блокировки электроникой (применимо не на всех моделях).

Процедура ручной разблокировки рычага АКПП для запуска

При отказе электроники или разряде АКБ селектор АКПП может заблокироваться в положении "P" (Park), делая невозможным запуск двигателя штатным способом. Ручная разблокировка механизма переключения – критически важный навык для экстренных ситуаций, позволяющий перевести рычаг в нейтральное положение и эвакуировать автомобиль.

Процедура требует точного соблюдения инструкции производителя, так как конструкция механизма разблокировки варьируется в зависимости от модели авто. Неправильные действия способны повредить коробку передач или блокирующее устройство. Все манипуляции выполняются при выключенном зажигании.

Алгоритм ручной разблокировки

1. Обнаружение сервисного лючка: Найдите скрытый разъём или кнопку разблокировки на селекторе АКПП. Обычно он расположен:
   • Под декоративной крышкой (отщелкните её плоской отвёрткой)
   • Рядом с рычагом в углублении "Overdrive" или "Shift-lock"
   • Под резиновым ковриком в зоне селектора
2. Активация механизма:
   • Надавите тонким предметом (ключ, гвоздь) на клапан внутри лючка до щелчка
   • Утопите кнопку разблокировки пальцем, если она доступна
3. Перевод рычага: Удерживая активатор, одновременно нажмите тормоз и переместите селектор из "P" в "N". Сигналом успеха станет свободное движение рычага.
4. Запуск двигателя: После перевода в нейтраль выполните стандартный запуск ключом или кнопкой. Не отпускайте тормоз до фиксации селектора обратно в "P".

Важные предостережения: Не применяйте грубую силу к рычагу – это деформирует фиксатор. При отсутствии лючка проверьте подкапотное реле блокировки (снимите защиту и нажмите клавишу на корпусе реле). Для гибридных авто и моделей с электронным селектором (например, Mercedes-Benz или Audi e-tron) процедура не применима – требуется диагностика.

Устранение временного сбоя иммобилайзера

При внезапном отказе запуска двигателя из-за ошибки иммобилайзера, первым делом проверьте состояние ключа. Разряженная батарейка в брелоке – частая причина сбоя. Попробуйте приложить ключ к специальной метке на рулевой колонке (обычно обозначена символом ключа), удерживая педаль тормоза или сцепления. Это позволяет системе распознать чип при низком заряде.

Если проблема не решена, выполните полный сброс электроники автомобиля. Откройте капот, отсоедините отрицательную клемму аккумулятора на 10-15 минут. За это время энергия в конденсаторах бортовой сети рассеется, что обнулит временные ошибки. После повторного подключения клеммы поверните ключ в положение "зажигание", выждите 1-2 минуты для инициализации систем, затем запустите двигатель.

Дополнительные методы синхронизации

Для автомобилей с кнопкой START/STOP используйте аварийный слот (часто расположен в подстаканнике или центральном тоннеле). Вставьте ключ в углубление, нажмите тормоз и кнопку запуска – это активирует прямое считывание чипа.

1. Проверьте помехи: Уберите электронные устройства (телефоны, рации) из салона – они могут заглушать сигнал ключа.
2. Активируйте резервный ключ: Если основной брелок поврежден, используйте запасной (даже без батарейки).
3. Повторите процедуру обучения (если описано в мануале):
   • Вставьте ключ, включите зажигание на 10 сек.
   • Выключите зажигание, извлеките ключ.
   • Через 30 сек повторите цикл 2-3 раза.

Симптом	Действие
Мигает значок иммобилайзера	Замена батарейки ключа + перезапуск системы
Двигатель глохнет через 2-3 сек	Проверка антенны иммобилайзера на замке зажигания

Важно: При частых сбоях диагностируйте проводку иммобилайзера – окисление контактов или повреждение проводов блокирует сигнал. Если методы не сработали – обратитесь в сервис для перепрошивки блока управления.

Использование дистанционного запуска при отказе кнопки старта

При отказе кнопки запуска двигателя дистанционный запуск становится ключевым инструментом для активации силового агрегата без физического контакта с панелью управления. Данная система дублирует штатную функцию старта, передавая сигнал на ЭБУ автомобиля через независимый канал связи.

Для корректной работы необходимо предварительное наличие установленного модуля автозапуска с подключением к CAN-шине и иммобилайзеру. Совместимость оборудования с вашей моделью авто гарантирует распознавание команд и обход блокировок безопасности при дистанционной активации.

Алгоритм действий при отказе кнопки

1. Активируйте систему дистанционного запуска через брелок или мобильное приложение (удержание кнопки ⏻ в течение 3 секунд)
2. Дождитесь цикла предпусковых проверок:
   • Контроль нейтральной передачи (для МКПП)
   • Проверка закрытия замков и капота
   • Подтверждение сигнала с иммобилайзера
3. При успешной диагностике стартер автоматически включится на 5-10 секунд

Параметр	Требование
Радиус действия	50-2000 м (в зависимости от модели)
Условия запуска	Закрытый капот, включенный ручной тормоз
Ограничения	Низкий заряд АКБ, ошибки ECU, активная сигнализация

При срабатывании защиты иммобилайзера потребуется дополнительная аутентификация: поднесите штатный ключ к метке на торпедо или вставьте резервный чип в специальный слот. Помните: частый дистанционный запуск при неисправности кнопки ускоряет разряд аккумулятора – после старта двигателя незамедлительно направляйтесь в сервис.

Поиск замыканий в контактах замка зажигания

При подозрении на короткое замыкание в контактной группе замка зажигания первым делом отсоедините минусовую клемму аккумулятора для предотвращения перегорания предохранителей или повреждения проводки. Снимите пластиковую облицовку рулевой колонки, чтобы получить прямой доступ к механизму замка, используя крестовую отвертку или торкс-ключ в зависимости от модели автомобиля.

Визуально осмотрите контакты на предмет явных признаков повреждений: оплавленные участки, потемнение металла, следы окисления или влаги. Проверьте состояние фишки подключения – расшатанные разъемы часто вызывают короткие замыкания при вибрации. Убедитесь в отсутствии посторонних металлических предметов (например, упавших монет) вблизи контактной группы.

Методика проверки мультиметром

Переведите тестер в режим прозвонки (значок диода или звуковой сигнал) и последовательно проверьте цепи:

• Между силовыми контактами ACC и ON при выключенном зажигании – сигнал должен отсутствовать
• Между проводом стартера (ST) и массой при положении ключа "Start" – показания свыше 0.5 Ом указывают на пробой
• Между контактом "30" (постоянный +) и корпусом замка – любое замыкание недопустимо

Положение ключа	Проверяемые контакты	Нормальное сопротивление
OFF	ACC-ON	∞ (разрыв цепи)
ON	ST-Масса	∞ (разрыв цепи)
Любое	30-Корпус	∞ (разрыв цепи)

При обнаружении замыкания демонтируйте контактную группу, отжав фиксаторы. Зачистите подгоревшие площадки мелкозернистой наждачной бумагой (не выше 600 grit), обработайте спиртом и продуйте сжатым воздухом. Если деформация контактов критична – замените блок целиком. При сборке используйте диэлектрическую смазку для предотвращения окисления.

Особое внимание уделите целостности изоляции проводов в зоне изгиба у основания замка – микротрещины здесь часто вызывают межконтактные замыкания. После ремонта выполните тестовое включение с контрольной лампой 12В, последовательно подключенной к каждой цепи перед установкой предохранителей.

Манипуляции с педалью тормоза для активации стартера

При неисправности контактов в замке зажигания или блокировке системы безопасности стартер может не реагировать на поворот ключа. В таких ситуациях помогает принудительная активация через педаль тормоза.

Электронная система распознавания ключа требует подтверждения готовности к запуску через одновременное нажатие тормоза и поворот ключа. Физическое давление на педаль замыкает цепь безопасности, отправляя сигнал блоку управления двигателем.

Порядок действий при аварийном запуске

Технология выполнения:

1. Убедитесь в положении селектора АКПП (Park/Neutral) или выжатом сцеплении (МКПП)
2. Сильно утопите педаль тормоза до упора
3. Удерживая тормоз, поверните ключ в положение "Start"
4. Не отпускайте педаль до полного запуска двигателя

Критические нюансы:

• Требуется полное нажатие - частичное усилие может не активировать датчик
• При севшем аккумуляторе метод неэффективен
• Многократные попытки без пауз (3-5 секунд) приводят к перегреву стартера

Симптом	Решение
Стартер молчит при нажатом тормозе	Проверка предохранителей, датчика педали
Запуск происходит только при экстремальном усилии	Регулировка хода педали, замена датчика

При регулярном возникновении проблемы требуется диагностика датчика положения педали тормоза и проводки. Временное решение не заменяет ремонта электронных компонентов системы запуска.

Обход неисправного датчика нейтральной передачи

При поломке датчика нейтральной передачи автомобиль может отказываться запускаться, так как блок управления двигателем не получает подтверждения о положении селектора в режиме "P" или "N". Это особенно критично в экстренных ситуациях, когда необходимо срочно завести мотор.

Обход неисправности возможен путём имитации корректного сигнала от датчика. Для этого потребуется найти разъём датчика или соответствующие провода в жгуте возле коробки передач. Точное расположение следует уточнять в руководстве по ремонту конкретной модели авто.

Порядок действий для временного запуска

Важно: используйте метод только для перемещения автомобиля в безопасное место или до сервиса. Длительная эксплуатация с обходом может привести к:

• Старту двигателя на передаче (рывок автомобиля)
• Некорректной работе систем безопасности
• Повреждению электроники

1. Найдите разъём датчика на КПП (обычно 2-3 провода)
2. Отсоедините штатный разъём от датчика
3. Замкните контакты в разъёме жгута проводов:

   Тип датчика	Способ замыкания
   Концевой выключатель	Перемычка между сигнальным и массовым контактами
   Реостатный	Перемычка центрального контакта на +12V через резистор 1кОм

4. Убедитесь в надёжности соединения
5. Попробуйте запустить двигатель при нажатом тормозе

Примечание: На некоторых моделях может потребоваться дополнительное отключение соответствующего предохранителя в блоке управления для сброса ошибки перед запуском.

Временное подключение прямого питания к катушке зажигания

При отказе штатной цепи питания катушки зажигания временное подключение напрямую к АКБ позволяет запустить двигатель для перемещения автомобиля в безопасное место или до сервиса. Метод исключает неисправные элементы системы (замок зажигания, реле, проводку), подавая 12В непосредственно на первичную обмотку.

Важно понимать: это экстренное решение для бензиновых двигателей с классической системой зажигания. Подключение активирует катушку постоянно, что требует ручного управления питанием и приводит к перегреву при длительной работе.

Порядок действий

1. Найти положительную клемму катушки зажигания (маркировка +/BAT).
2. Подготовить провод сечением не менее 1.5 мм² с клеммами "крокодил" на концах.
3. Зачищенный конец провода надежно зафиксировать на клемме катушки.
4. Второй конец подключить к плюсовой клемме АКБ.
5. Установить перемычку между клеммой массы катушки и кузовом авто (при отсутствии надежного контакта).

Ключевые правила безопасности

• Отключать провод от АКБ сразу после запуска двигателя – питание подается только на время прокрутки стартером.
• Использовать диэлектрические перчатки и инструмент.
• Не допускать контакта провода с движущимися частями или горячими поверхностями.
• Избегать искрения при подключении/отключении.

Сравнение параметров

Параметр	Штатное питание	Прямое подключение
Напряжение	Стабилизированное 12В	Напряжение АКБ (до 14.7В)
Управление	Через замок зажигания	Ручное (проводом)
Риск перегрева	Минимальный	Высокий при >30 сек

Метод принудительной подачи сигнала на стартер

Данный способ применяется при полном отказе замка зажигания или повреждении проводки управления стартером. Он позволяет замкнуть цепь напрямую, подав +12В на управляющий контакт втягивающего реле. Автомобиль должен стоять на нейтральной передаче с затянутым ручным тормозом, ключ необходимо перевести в положение "ON" для разблокировки руля и работы бензонасоса.

Используйте изолированный провод длиной 1-1.5 м сечением не менее 2.5 мм². Снимите защитный кожух с клемм стартера, предварительно отсоединив минусовую клемму аккумулятора. Найдите управляющий контакт реле стартера (обычно обозначен "S" или "50" и имеет тонкий провод), а также плюсовую клемму силовой цепи (маркируется "B+" или "30" с толстым кабелем от АКБ).

Порядок действий

1. Верните минусовую клемму АКБ на место
2. Одним концом провода коснитесь клеммы "B+" стартера
3. Другим концом кратко прикоснитесь к контакту "S" (1-2 секунды)
4. При исправном стартере двигатель запустится
5. Немедленно снимите провод с контакта "S"

Важные предостережения:

• Избегайте контакта провода с металлическими частями кузова
• Не замыкайте силовые клеммы "B+" и "M" (вызовет короткое замыкание)
• При длительном удержании провода возможен перегрев обмоток

Метод подходит только для экстренных случаев, так как обходит защитные системы автомобиля. После запуска незамедлительно диагностируйте цепь зажигания. На современных авто с иммобилайзером способ может не сработать из-за блокировки ЭБУ.

Диагностика предохранителей систем зажигания в полевых условиях

При отказе системы зажигания первым делом проверьте монтажный блок с предохранителями – обычно расположен в салоне возле рулевой колонки или под капотом. Найдите схему на крышке блока или в руководстве автомобиля для идентификации предохранителя цепи зажигания (часто маркируется как "IGN", "Engine" или "Зажигание").

Извлеките подозрительный предохранитель плоскогубцами или специальным пинцетом из комплекта авто. Визуально осмотрите металлическую перемычку внутри прозрачного корпуса – обрыв или потемнение указывают на перегорание. Если видимых повреждений нет, потребуется инструментальная проверка.

Методы проверки без оборудования

1. Замена на аналогичный: Установите заведомо исправный предохранитель того же номинала (А).
2. Перестановка: Поменяйте местами с однотипным предохранителем из неключевой цепи (например, магнитолы).
3. Контрольная лампа:
   • Снимите минусовую клемму АКБ
   • Подсоедините провод с лампочкой (5W) к контактам гнезда предохранителя
   • При восстановлении питания лампа загорится при исправной цепи

Признак неисправности	Вероятная причина
Перегорел новый предохранитель сразу после замены	Короткое замыкание в цепи
Корпус оплавлен, но перемычка цела	Перегрузка цепи или плохой контакт
Окисление контактов в гнезде	Коррозия от влаги или грязи

Важно: Всегда используйте предохранители строго соответствующего номинала – установка "жучка" может вызвать возгорание. Если предохранитель повторно перегорает – необходима эвакуация в сервис для поиска короткого замыкания.

Тест напряжения аккумулятора при холодном пуске

Холодный пуск создаёт повышенную нагрузку на аккумулятор из-за загустевшего моторного масла и замедленных химических процессов внутри батареи. Падение напряжения ниже критического уровня в этот момент приводит к отказу стартера или невозможности запуска двигателя.

Проверка напряжения при имитации холодного пуска помогает выявить скрытые проблемы АКБ до возникновения аварийной ситуации. Для точности теста температура окружающей среды должна быть в пределах +5°C или ниже, либо аккумулятор предварительно выдерживают на холоде не менее 4 часов.

Порядок выполнения теста

Используйте мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном 0-20V. Выполняйте действия в строгой последовательности:

1. Отключите зажигание и все потребители энергии (фары, магнитолу, подогрев)
2. Подсоедините красный щуп мультиметра к плюсовой клемме АКБ, чёрный – к минусовой
3. Зафиксируйте значение напряжения без нагрузки (норма: 12.4-12.7V)
4. Включите зажигание и поверните ключ в положение "старт" на 5-7 секунд
5. Отслеживайте минимальное напряжение на дисплее мультиметра

Критичные показатели напряжения:

Напряжение при проворачивании	Состояние АКБ
Выше 10.0V	Нормальная работоспособность
9.0V - 9.9V	Начальная стадия деградации
Ниже 9.0V	Аварийное состояние, требуется замена

Если напряжение проседает ниже 9V, аккумулятор не обеспечит пуск двигателя в мороз. Тест выявляет потерю ёмкости и сульфатацию пластин, незаметные при обычной проверке. При критичных показателях замените АКБ до наступления холодов – это предотвратит внезапный отказ системы запуска.

Техника "дожима" клемм аккумулятора для улучшения контакта

Плохой контакт на клеммах аккумулятора – частая причина отказа стартера при повороте ключа, особенно после длительного простоя или в условиях повышенной влажности. Окисление, ослабление крепления или загрязнение поверхностей приводят к высокому переходному сопротивлению, мешающему току достичь стартера в нужном объеме.

Техника "дожима" направлена на восстановление надежного электрического соединения между выводами АКБ и клеммами проводов путем их механического уплотнения. Это временное решение, позволяющее завести двигатель и доехать до сервиса для полноценного ремонта или замены элементов.

Порядок выполнения "дожима"

Действуйте строго последовательно, соблюдая меры безопасности:

1. Обесточьте цепь: Заглушите двигатель (если он работал), включите ручной тормоз, выньте ключ из замка зажигания.
2. Определите ослабление: Визуально проверьте клеммы. Признаки проблемы:
   • Видимый слой окислов (белый, зеленоватый или сизый налет)
   • Свободный ход клеммы при попытке провернуть ее рукой
   • Потемнение, оплавление пластика рядом с выводом
3. Зафиксируйте клеммы:
   • Отрицательная ("масса"): Накидную клемму (обычно черный провод, маркировка "-") плотно надвиньте на вывод АКБ до упора.
   • Положительная ("плюс"): Аналогично надвиньте клемму (красный провод, "+") на соответствующий вывод.
4. Силовой дожим:
   • Возьмите гаечный ключ (чаще всего на 10 или 13 мм, зависит от модели авто).
   • Плотно затяните гайку/болт крепления отрицательной клеммы. Приложите усилие, преодолевая сопротивление, но без чрезмерной деформации.
   • Аналогично затяните крепеж положительной клеммы. Важно: Сначала "масса", потом "+"!
5. Проверка результата: Попробуйте запустить двигатель. Если стартер заработал – контакт восстановлен.

Критически важные предупреждения:

Действие	Риск	Мера предосторожности
Затяжка "+" до "-"	Короткое замыкание при касании ключом кузова	Всегда дожимать сначала "-", потом "+"
Использование неисправного инструмента	Срыв граней, травма, искра	Применяйте только исправный ключ правильного размера
Попытка дожима на горячем двигателе	Ожоги, возгорание паров электролита	Дождитесь остывания силового отсека

Помните: "Дожим" – экстренная мера. После успешного запуска немедленно устраните причину плохого контакта – зачистите окисленные клеммы и выводы, замените поврежденные провода или ослабленные крепежи.

Аварийное сращивание оборванных проводов зажигания

При обрыве проводов системы зажигания двигатель глохнет, требуя незамедлительного восстановления контакта для подачи напряжения на катушку и свечи. Используйте подручные средства: нож, изоленту, кусачки и любой доступный проводник (металлический предмет, жевательную резинку с фольгой, скрепку).

Отключите аккумулятор перед работами для предотвращения короткого замыкания. Зачистите концы оборванных проводов ножом на 1.5-2 см, удалив изоляцию и окислы. При отсутствии специализированных инструментов используйте лезвие ножа или острый камень.

Методы временного восстановления

Скрутка с усилением:

• Плотно скрутите оголенные жилы между собой
• Обмотайте соединение фольгой от упаковки или сигаретной пачки
• Зафиксируйте 5-7 слоями изоленты с нахлестом на неповрежденную изоляцию

Альтернативные проводники:

1. Скрепка: разогните и оберните вокруг места соединения
2. Кольцо/ключи: использовать как переходную вставку между проводами
3. Алюминиевая банка: вырезать полосу, обжать ею скрутку

Материал	Надежность	Риски
Медная проволока	Высокая	Перегрев при тонком сечении
Алюминиевая фольга	Средняя	Окисление, нагрев
Стальные предметы	Низкая	Коррозия, высокое сопротивление

После восстановления изолируйте соединение минимум двумя слоями изоленты или оберните полиэтиленом, зафиксировав резинкой. Заведите двигатель для проверки. Не нагружайте систему - двигайтесь к ближайшему СТО для профессионального ремонта, избегая влажных участков дороги.

Поиск замыканий в жгуте проводов панели приборов

Обнаружение короткого замыкания в жгуте проводов панели приборов требует методичного подхода. Сложность заключается в плотной укладке кабелей, наличии разъемов и ограниченном доступе к проводке за пластиковыми элементами салона. Первым делом необходимо отключить аккумулятор и демонтировать декоративные накладки вокруг рулевой колонки, центральной консоли и нижней части приборного щитка для визуального осмотра жгута.

Обращайте внимание на явные повреждения изоляции, оплавленные участки, следы гари или характерный запах перегретой пластмассы. Особую проверку требуют места перегибов проводов возле крепежных клипс, зоны контакта с острыми металлическими кромками кузова, а также точки подключения к блоку предохранителей и массам кузова. Использование мультиметра в режиме прозвонки цепи становится ключевым инструментом на этом этапе.

Этапы диагностики

1. Проверка цепей питания: Отсоедините разъемы приборной панели и колодки блока управления. Прозвоните каждый силовой провод (+, 30 и 15 контакты) на замыкание на массу кузова, используя мультиметр с установленным режимом сопротивления.
2. Анализ цепей управления: Сравните показания сопротивления на симметричных участках жгута (левая/правая сторона). Резкое отклонение значений указывает на проблемную линию.
3. Метод исключения: Последовательно отключайте группы датчиков и приборов (тахометр, указатели топлива/температуры, подсветку). Восстановление работоспособности после отключения одного из узлов локализует проблемный сегмент.

Важно: Для точной идентификации поврежденного провода при отсутствии визуальных дефектов:

• Подайте 12В через предохранитель-«жучок» (5А) в цепь с подозрением на КЗ
• Тепловизором или рукой (с осторожностью!) найдите участок жгута с нагревом
• Используйте индикатор обрыва цепи с генератором сигнала и щупом

Признак неисправности	Вероятная зона замыкания
Срабатывание предохранителя при включении габаритов	Цепи подсветки, проводка к выключателям
Отказ спидометра и указателей поворота	Общий разъем панели приборов, масса на кузове
Постоянное горение контрольных ламп	Замыкание на "+" в сигнальных линиях

При обнаружении поврежденного провода замените весь участок, избегая скруток. Используйте термостойкую изоляцию и дополнительную гофру на ремонтном отрезке. Обязательно проверьте целостность контактов в колодках – окислы или расплавленные пластиковые корпуса разъемов требуют их замены.

Проверка реле стартера методом короткого замыкания

Данный метод позволяет определить исправность втягивающего реле стартера при отсутствии реакции двигателя на поворот ключа зажигания. Суть заключается в принудительной подаче напряжения на силовые контакты реле, минуя управляющую цепь.

Внимание! Работа проводится только при выключенном зажигании. Используйте инструменты с изолированными ручками. Избегайте контакта металлических частей с кузовом автомобиля во избежание короткого замыкания и повреждения электрооборудования.

Порядок действий

1. Обесточьте бортовую сеть, отсоединив отрицательную клемму аккумулятора.
2. Найдите втягивающее реле стартера (цилиндрический элемент, закреплённый на корпусе стартера).
3. Идентифицируйте два крупных силовых контакта:
   • Клемма подключения толстого провода от аккумулятора ("+")
   • Клемма подачи напряжения на электродвигатель стартера
4. Соедините оба силовых контакта металлическим инструментом (ключ, отвертка) с изолированной рукоятью.
5. Надёжно зафиксируйте инструмент, исключив его соскальзывание.
6. Восстановите питание, подключив клемму аккумулятора.

Интерпретация результатов:

Стартер вращается	Исправны электродвигатель и силовые цепи. Неисправно втягивающее реле или управляющая цепь
Стартер не вращается	Неисправен электродвигатель стартера, силовая проводка или отсутствует контакт с массой
Появление искр/нагрев	Немедленно прекратите проверку! Указывает на КЗ в цепи или плохой контакт

Помните: метод применяется только для диагностики. Длительное замыкание контактов приводит к оплавлению проводки и выходу из строя элементов электросистемы. При неработающем стартере после успешной проверки исследуйте цепь управления реле, контакты замка зажигания и предохранители.

Локализация неисправности модуля зажигания

При отказе системы зажигания первичная диагностика модуля критична для быстрого восстановления работоспособности двигателя. Исключите простые причины: проверьте целостность предохранителей, состояние клемм АКБ и высоковольтных проводов перед углублённым анализом.

Используйте мультиметр для замеров базовых параметров: напряжение питания на разъёме модуля (12В при включённом зажигании) и сопротивление катушек (сравните со спецификацией производителя). Отсутствие искры на всех цилиндрах указывает на системный сбой модуля.

Алгоритм проверки электронных компонентов

Диагностические шаги при отсутствии искры:

1. Проверка управляющих сигналов ЭБУ: подключите осциллограф к контактам управления модуля. Отсутствие импульсов свидетельствует о проблемах в цепи ДПКВ или контроллере.
2. Тест первичных обмоток: сопротивление между клеммами питания и управления должно соответствовать 0.5-2 Ом (точные значения в мануале).
3. Анализ вторичных цепей: замер сопротивления между выводами высоковольтных катушек (норма 5-15 кОм).

Косвенные признаки неисправности:

• Характерные запахи горелой изоляции при визуальном осмотре
• Трещины или следы перегрева на корпусе модуля
• Ошибки P0350-P0354 в памяти ЭБУ

Симптом	Вероятная причина	Метод проверки
Двигатель глохнет при нагреве	Термоусталость полупроводников	Прогрев модуля феном с контролем искрообразования
Пропуски зажигания на паре цилиндров	Выход из строя одной катушки	Перестановка катушек между цилиндрами
Полное отсутствие искры	Обрыв питания или сгорание драйвера	Прозвонка цепи 12В и массы тестером

При подтверждении неисправности модуля демонтируйте его, предварительно отсоединив АКБ. Установите новый блок с чисткой контактных групп и нанесением термопасты (если предусмотрено конструкцией). После замены выполните адаптацию параметров через диагностический сканер.

Диагностика датчика коленчатого вала без оборудования

Датчик положения коленчатого вала (ДПКВ) критичен для синхронизации зажигания и впрыска топлива. Его отказ приводит к мгновенной остановке двигателя или невозможности запуска. При отсутствии сканера или тестера первичную диагностику можно провести визуально и через анализ симптомов.

Характерные признаки неисправности ДПКВ: стартер крутит двигатель, но воспламенения нет; мотор глохнет резко без предварительных симптомов; на приборной панели загорается Check Engine (если система сохранила ошибку до остановки).

Методы проверки датчика коленвала

1. Визуальный осмотр
   • Проверьте целостность корпуса датчика: трещины, сколы, следы перегрева
   • Убедитесь в отсутствии загрязнений на чувствительном элементе (металлическая стружка, грязь)
   • Осмотрите разъём: окисление контактов, повреждение изоляции проводов
2. Контроль зазора

   Используя щуп (или сложенную бумагу толщиной 0.8–1.2 мм), проверьте расстояние между торцом ДПКВ и зубцами шкива коленвала. Некорректный зазор нарушает формирование сигнала.

3. Косвенная проверка при работающем двигателе
   • При запущенном моторе аккуратно пошевелите разъём датчика: изменение работы двигателя укажет на плохой контакт
   • Нагрейте датчик феном: если после прогрева двигатель глохнет – вероятна неисправность катушки внутри ДПКВ
4. Анализ сопутствующих симптомов

   Отсутствие искры на всех свечах при исправной катушке зажигания и цепях управления косвенно подтверждает проблему с ДПКВ.

Важно: эти методы позволяют лишь предположить неисправность. Для точной диагностики нужна замена датчика на заведомо исправный или проверка мультиметром.

Обходные манипуляции с концевиками педалей

Концевики сцепления и тормоза блокируют запуск двигателя при неисправности, требуя экстренного обхода для аварийного зажигания. Механические повреждения, окисление контактов или обрыв проводки лишают водителя возможности тронуться с места. Манипуляции направлены на принудительную имитацию сигнала о нажатой педали.

Важно понимать, что это временное решение с повышенными рисками: автомобиль может завестись без выжатого сцепления (на МКПП) или без нажатого тормоза (на АКПП), вызывая резкий рывок. Все действия выполняются при выключенном зажигании с обязательной последующей диагностикой.

Порядок обхода концевиков

1. Определение типа концевого выключателя:

• Нормально разомкнутый (NO): контакты замыкаются при нажатии педали (типично для сцепления)
• Нормально замкнутый (NC): контакты размыкаются при нажатии (чаще у тормоза)

2. Методы обхода:

Тип концевика	Способ обхода	Инструмент
NO (сцепление)	Замыкание контактов	Перемычка из провода, скрепка
NC (тормоз)	Извлечение фишки с датчика	Пальцы, плоская отвертка

3. Алгоритм для концевика сцепления (NO):

1. Найдите датчик у педали (характерный щелчок при ручном нажатии)
2. Снимите электрический разъем с корпуса концевика
3. Вставьте металлическую перемычку в гнезда разъема (контакты 1 и 2)
4. Фиксируйте изолентой, избегая КЗ на массу

4. Особенности для АКПП: При обходе концевика тормоза (NC) достаточно отсоединить фишку проводов. Блок управления получит сигнал "педаль нажата", но перед запуском обязательно переведите селектор в "P" или "N".

Меры предосторожности:

• Убедитесь в нейтральной передаче (МКПП) перед запуском
• Держите ногу на тормозе при повороте ключа
• Немедленно прекратите попытку при странных звуках (стартер бендикс)
• Восстановите штатную схему при первой возможности

Использование портативного jump-стартера для запуска

Портативный джамп-стартер представляет собой компактное устройство с литий-ионным аккумулятором, способное передать необходимый ток для запуска двигателя при севшей АКБ. Его ключевое преимущество – полная автономность, позволяющая обойтись без другого автомобиля и специальных знаний. Устройство оснащено защитными механизмами от переполюсовки и перегрузки, что минимизирует риски при эксплуатации.

Современные модели отличаются малым весом (от 300 г до 2 кг) и дополнительным функционалом: USB-портами для зарядки гаджетов, встроенными фонарями или компрессорами. Важно регулярно контролировать уровень заряда jump-стартера (обычно 1 раз в 3-6 месяцев), так как полностью разряженное устройство не сможет выполнить свою задачу в критический момент.

Порядок безопасного подключения

1. Убедитесь, что зажигание автомобиля выключено, а коробка передач в нейтральном положении.
2. Подсоедините красный зажим к положительной клемме (+) севшего аккумулятора.
3. Зафиксируйте черный зажим на неокрашенной металлической детали двигателя или кузова (масса).
4. Активируйте режим пуска на jump-стартере (при наличии кнопки защиты).
5. Заведите двигатель стандартным способом, удерживая ключ зажигания не более 3-5 секунд.

Критичные ограничения:

• Запрещено подключать клеммы при работающем двигателе-доноре
• Нельзя допускать соприкосновения зажимов между собой
• Проверяйте напряжение jump-стартера: модели ниже 12В не подходят для дизелей

Параметр	Для бензиновых ДВС	Для дизельных ДВС
Минимальный пусковой ток	250-400 А	400-600 А
Рекомендуемая емкость	8000-12000 мАч	15000-20000 мАч

После успешного запуска сначала отсоедините черный зажим от массы, затем – красный от АКБ. Дайте двигателю поработать минимум 15-20 минут для подзарядки штатного аккумулятора. Если автомобиль не завелся с двух попыток – вероятна глубокая поломка (генератор, стартер, проводка), требующая диагностики.

Техника прикуривания при полном разряде АКБ

Прикуривание – экстренный метод запуска двигателя с помощью внешнего источника энергии через соединительные кабели. Применяется исключительно при полной разрядке собственной АКБ, когда другие способы недоступны.

Технология требует строгого соблюдения последовательности действий для предотвращения короткого замыкания, повреждения электроники или травм. Используйте только специальные пусковые провода с защищенными зажимами ("крокодилами") сечением не менее 16 мм².

Пошаговый алгоритм прикуривания

1. Установите автомобили капотами друг к другу без соприкосновения кузовов
2. Заглушите двигатель донора, выключите все электроприборы в обеих машинах
3. Соедините кабели в строгом порядке:
   • Красный зажим (+) к плюсовой клемме разряженного АКБ
   • Красный зажим (+) к плюсовой клемме донорского АКБ
   • Черный зажим (-) к минусу донорского АКБ
   • Черный зажим (-) к неокрашенной металлической детали двигателя или кузова реципиента (подальше от АКБ)
4. Запустите двигатель автомобиля-донора, дайте поработать 3-5 минут
5. Попытайтесь завести автомобиль с севшим АКБ (не дольше 15 секунд!)
6. При успешном запуске: работайте двигателем реципиента 5-10 минут перед отсоединением проводов
7. Снимите кабели в обратном порядке: сначала черный с массы реципиента, затем черный с донора, красный с донора, красный с реципиента

Критические ограничения:

Запрещено прикуривать	Требования к донору
При замерзшем электролите АКБ	Напряжение АКБ должно совпадать (12В/12В)
Машины с разными типами ДВС (дизель/бензин)	Емкость АКБ донора ≥ емкости АКБ реципиента
При повреждениях изоляции кабелей	Отключенные потребители энергии

После запуска немедленно зарядите АКБ минимум 1 час или совершите поездку длительностью 30+ минут для восстановления заряда. Повторное прикуривание без подзарядки ускоряет износ батареи.

Быстрая замена катушки зажигания на трассе

При отказе двигателя из-за неисправной катушки зажигания на трассе быстрая замена становится критической задачей. Убедитесь в наличии запасной катушки, совместимой с вашим двигателем, и базового набора инструментов (ключ на 10, свечной ключ, плоская/крестовая отвертка) в багажнике.

Отсоедините минусовую клемму аккумулятора для безопасности. Определите расположение неисправной катушки: на современных двигателях они обычно установлены непосредственно над свечами зажигания.

Алгоритм замены

1. Отсоедините разъем: Нажмите фиксатор и аккуратно снимите электрический коннектор с катушки.
2. Выкрутите крепеж: Используя ключ или отвертку, удалите крепежные болты (обычно 1-2 шт.).
3. Извлеките катушку: Плавно раскачайте элемент из посадочного места, прилагая вертикальное усилие.
4. Установите новую: Вставьте замену в колодец до полного прилегания, совместив направляющие.
5. Зафиксируйте болтами: Затяните крепеж умеренным усилием (перетяжка повредит корпус).
6. Подключите разъем: Убедитесь в характерном щелчке фиксатора коннектора.

После подключения аккумулятора запустите двигатель. Если мотор работает ровно – замена прошла успешно. Неисправную катушку сохраните для диагностики.

Типичные ошибки	Последствия
Затяжка болтов "с перегрузом"	Трещины в корпусе катушки
Загрязнение колодца при замене	Пробой изолятора, перегрев
Неплотная посадка разъема	Прерывистая работа двигателя

Для минимизации времени ремонта потренируйтесь в замене катушки в гараже. Экспресс-диагностика при отсутствии сканера: последовательно отключайте разъемы катушек на работающем моторе – отсутствие реакции двигателя укажет на неисправный цилиндр.

Временная установка контактных групп замка зажигания

При повреждении замка зажигания временное подключение контактных групп позволяет запустить двигатель в критической ситуации. Этот метод предполагает прямое соединение проводов, минуя механическую часть замка.

Работу выполняйте при отключенной минусовой клемме АКБ для предотвращения короткого замыкания. Требуется доступ к разъёму контактной группы и чёткое понимание схемы подключения конкретной модели авто.

Порядок действий

Необходимые инструменты:

• Изолента или термоусадка
• Кусачки/стриппер
• Провода сечением 1.5-2.5 мм² (2 отрезка по 15-20 см)

Этапы установки:

1. Снимите пластиковую обшивку рулевой колонки для доступа к разъёму замка
2. Определите назначение контактов по схеме (обычно требуются провода: +12V постоянный, ACC, ST/стартер, IGN/зажигание)
3. Соедините проводом клеммы ACC и IGN между собой
4. Вторым проводом подключите клемму ST к созданной связке ACC-IGN
5. Изолируйте все соединения, исключив контакт с кузовом
6. Подайте питание на собранную схему от +12V АКБ

Важно: Для запуска кратковременно касайтесь оголённым концом провода от связки ACC-IGN-ST к положительной клемме АКБ. После запуска немедленно отсоедините провод от клеммы батареи.

Режим	Подключаемые клеммы
Зажигание (IGN)	ACC + IGN
Стартер (ST)	ACC + IGN + ST

Данное решение – временная мера для перемещения автомобиля в безопасное место или сервис. Длительная эксплуатация недопустима из-за риска перегрева проводки и возгорания.

Аварийное отключение сигнализации

При отказе электронных компонентов или потере брелока экстренное отключение сигнализации предотвращает блокировку запуска двигателя, позволяя оперативно завести автомобиль в критической ситуации. Знание ручных методов деактивации обеспечивает мобильность даже при полном выходе из строя охранной системы.

Производители предусматривают скрытые аварийные процедуры, активируемые механическим воздействием или комбинациями действий в салоне. Точный алгоритм зависит от модели сигнализации и марки автомобиля, но общие принципы универсальны для большинства систем.

Способы деактивации

Распространённые методы принудительного отключения:

• Сервисная кнопка Valet – нажатие секретной клавиши в салоне (часто под рулевой колонкой) с последующим вводом PIN-кода через замок зажигания
• Аварийный ключ – механическое открытие водительской двери штатным ключом при разряженном брелке
• Разрыв питания – временное отсоединение клеммы АКБ или предохранителя сигнализации (Fuse Cutout)

Важно: После экстренной деактивации большинство систем переходит в режим охраны без сирены, но с сохранением иммобилайзера – запуск двигателя может потребовать дополнительных действий.

Ситуация	Рекомендуемое действие	Риски
Села батарея брелока	Замена элемента питания + использование аварийного чипа в ключе	Некорректное срабатывание иммобилайзера
Сбой CAN-шины	Принудительный сброс через кнопку Valet	Отключение всех электронных систем
Повреждение проводки	Отсоединение основного блока сигнализации	Короткое замыкание

1. Уточните в инструкции автомобиля расположение аварийных точек отключения
2. Храните PIN-код сигнализации отдельно от брелока
3. Проверяйте состояние резервных источников питания (брелок, сервисная батарейка)

Методы запуска двигателя с поврежденным чипом ключа

Повреждение чипа транспондера в ключе полностью блокирует стандартную авторизацию через иммобилайзер, делая обычный запуск невозможным. Электроника автомобиля распознаёт ключ как "неизвестный" или "неавторизованный", отключая топливный насос и систему зажигания.

Экстренные решения требуют обхода иммобилайзера или временного восстановления связи с ЭБУ двигателя. Важно понимать, что эти методы носят временный характер и не заменяют ремонт/замену ключа.

Способы аварийного запуска

Использование запасного ключа: Наиболее надёжный вариант при его наличии. Даже необученный "чистый" ключ иногда позволяет запустить двигатель на 1-2 раза.

Аппаратное отключение иммобилайзера:

• Установка эмулятора чипа – специальный модуль, имитирующий сигнал транспондера, подключается к CAN-шине или разъёму иммобилайзера.
• Перепрошивка ЭБУ – удаление программы иммобилайзера из блока управления (требует оборудования и специалиста).

Ручной ввод кода (для поддерживающих моделей):

1. Включите зажигание штатным ключом (без чипа).
2. Нажмите педаль газа 5 раз за 30 секунд.
3. Индикатор иммобилайзера начнёт мирить – введите заводской PIN-код через педаль тормоза/акселератора.

Метод	Сложность	Время	Риски
Запасной ключ	Низкая	2 мин	Нет
Эмулятор чипа	Средняя	15-40 мин	Ошибки CAN-шины
Перепрошивка ЭБУ	Высокая	1-2 часа	Потери гарантии

Важно! Калибровка нового ключа через дилерское оборудование – единственное постоянное решение. Экстренные методы могут вызвать:

• Активацию аварийного режима двигателя
• Блокировку запуска после 3-5 циклов
• Ошибки в системе безопасности

Экстренная адаптация новых ключей зажигания

При утере или поломке основного ключа срочная адаптация дубликата становится критической задачей. Современные иммобилайзеры блокируют запуск двигателя при использовании не прописанного в системе чип-ключа, что требует мгновенного программирования нового экземпляра для восстановления работоспособности авто.

Процедура выполняется через диагностический разъём OBD-II с использованием специализированного оборудования: мультимарочных сканеров (например, Autel, Launch) или дилерских программных комплексов. Алгоритм требует физического присутствия всех действующих ключей – их отсутствие увеличивает сложность и стоимость работ из-за необходимости сброса системы безопасности.

Ключевые этапы процедуры

1. Диагностика системы: Считывание кодов ошибок и идентификация типа иммобилайзера
2. Верификация ключей: Проверка подлинности чипов и совместимости с блоком управления
3. Режим обучения: Активация инженерного меню ЭБУ для привязки транспондеров
4. Цикл синхронизации: Последовательное включение зажигания каждым ключом с интервалом 2-5 секунд

Важные ограничения:

• Максимальное количество ключей в памяти системы (обычно 2-5 экземпляров)
• Необходимость заряженного АКБ – процедура прерывается при напряжении ниже 11.8V
• Обязательное наличие хотя бы одного рабочего "прописанного" ключа (кроме моделей с полным сбросом)

Тип проблемы	Решение	Время
Добавление ключа	Стандартная адаптация через OBD	15-25 мин
Отсутствие мастер-ключа	Перепрошивка ЭБУ/иммобилайзера	1.5-3 часа
Экстренный запуск	Временное отключение иммобилайзера	5-10 мин

Критически важно: После адаптации проверяйте работоспособность всех экземпляров – отказ даже одного ключа свидетельствует о сбое процедуры. Для автомобилей с кодовыми картами (VW, Audi) заранее подготовьте PIN-код из документации.

Процедура аварийного сброса ошибок ЭБУ для запуска

Аварийный сброс ошибок ЭБУ выполняется при невозможности запуска двигателя из-за блокировки контроллера. Данная процедура принудительно обнуляет коды неисправностей в памяти блока управления, временно снимая защитный режим.

Важно понимать, что сброс не устраняет саму неисправность, а лишь позволяет запустить двигатель для перемещения автомобиля. Повторное появление ошибки после перезапуска требует немедленной диагностики.

Способ сброса отключением питания

1. Заглушите двигатель (если работал), выньте ключ зажигания
2. Откройте капот и найдите минусовую клемму аккумулятора
3. Ослабьте гайку крепления ключом на 10 мм
4. Снимите клемму с аккумулятора и изолируйте её от контакта
5. Выждите 10-15 минут для полного сброса памяти ЭБУ
6. Наденьте клемму на аккумулятор, затяните крепление
7. Включите зажигание на 10 секунд (без запуска)
8. Проверните стартер – двигатель должен запуститься

Альтернативные методы:

Способ	Действия	Эффективность
Извлечение предохранителя ЭБУ	Найти предохранитель контроллера в монтажном блоке, вынуть на 3 минуты	Выборочно для моделей с отдельным предохранителем
Короткое замыкание диагностических пинов	Соединить скрепкой контакты 4 и 13 в OBD-II разъёме на 30 секунд	Работает только на азиатских авто до 2006 года

После успешного запуска избегайте резких нагрузок на двигатель. При сохранении проблемы проверьте: предохранители топливного насоса, реле зажигания, соединение датчика коленвала. Сброс временно деактивирует иммобилайзер – используйте штатный ключ с чипом.

Устранение пробоя высоковольтных проводов

Пробой изоляции высоковольтных проводов – критическая неисправность, вызывающая пропуски зажигания, троение двигателя и резкое пажение мощности. Видимые признаки включают искрение на поверхности проводов, характерное потрескивание под капотом и запах озона.

Для диагностики запустите двигатель в темноте: голубые искры вдоль проводов или наконечников подтвердят пробой. Обязательно проверьте состояние колпачков, креплений и отсутствие влаги в моторном отсеке.

Алгоритм экстренного ремонта

Этапы работ:

1. Заглушите двигатель и снимите клемму «–» с АКБ
2. Последовательно выдерните провода из свечных колодцев (маркируйте их положение!)
3. Протрите провода сухой ветошью, удалив влагу и грязь
4. Осмотрите изоляцию на трещины, потертости, оплавленные участки

Временное решение при повреждении изоляции:

• Обезжирьте проблемный участок
• Плотно обмотайте повреждение изолентой в 4-5 слоёв
• Наденьте термоусадку поверх изоленты (при наличии)

Симптом после ремонта	Действие
Искрение прекратилось	Двигайтесь до СТО для замены проводов
Пробой сохраняется	Вызовите эвакуатор – требуется замена комплекта

Важно: Изолента – исключительно временная мера! При первой возможности замените весь комплект проводов, так как даже частичный пробой перегружает катушку зажигания.

Предотвращение повторных отказов зажигания после запуска

Стабильность работы системы зажигания после аварийного запуска требует комплексной диагностики ключевых компонентов. Необходимо исключить скрытые неисправности, которые могут спровоцировать повторную остановку двигателя. Особое внимание уделите цепи питания и управляющим элементам, способным вызывать прерывистые сбои.

Профилактические меры включают мониторинг параметров в реальном времени и плановое обслуживание уязвимых узлов. Игнорирование этих шагов повышает риск внезапной поломки в дорожных условиях, особенно при повышенных нагрузках на электросистему автомобиля.

Критические аспекты профилактики

• Контроль генератора сразу после запуска: Проверьте мультиметром напряжение на клеммах АКБ (норма: 13.5–14.7 В). Отклонения указывают на недозаряд или перезаряд.
• Чистка контактов: Обработайте клеммы аккумулятора и массовые провода кузова антикоррозийным спреем. Убедитесь в отсутствии люфта соединений.
• Диагностика датчиков: Просканируйте ошибки ЭБУ. Критичны показания датчика коленвала (CKP) и датчика положения распредвала (CMP).

Компонент	Проверка	Периодичность
Свечи зажигания	Зазор, нагар, трещины изолятора	Каждые 15 000 км
Катушки зажигания	Сопротивление обмоток, пробой на корпус	При появлении пропусков зажигания
Топливный фильтр	Давление в рампе (3.0–4.0 бар для инжектора)	Каждые 20 000 км

1. Проверьте реле бензонасоса и зажигания: постукивание по корпусу при работающем двигателе выявляет залипание контактов.
2. Протестируйте прошивку ЭБУ: устаревшее ПО вызывает хаотичные сбои. Требуется актуальная версия.
3. Замените фильтр топливной системы при малейших признаках загрязнения (рывки, падение мощности).

Используйте термоленту для изоляции проводов возле выпускного коллектора. Перегрев проводки – частая причина обрыва сигналов. Для модулей зажигания установите дополнительные теплоотводящие экраны.

Список источников

Для подготовки материала использовались актуальные технические данные и практические рекомендации.

Основой послужили специализированные автомобильные ресурсы и профильные издания.

• Официальные руководства по эксплуатации автомобилей
• Техническая документация производителей систем зажигания
• Справочники по экстренному ремонту транспортных средств
• Экспертные статьи в автомобильных журналах
• Видеоинструкции сертифицированных автомехаников
• Специализированные форумы автомобилистов
• Учебные материалы курсов автоэлектриков

Видео: Машина не реагирует на ключ зажигания! Почему не выключается зажигание


• Honda Prelude V - обзор, детали и мнения

• Выбираем парктроник - что учесть по отзывам, ценам и характеристикам

• ЗИЛ-131 - Технические Характеристики и Устройство
