Автомобильное сцепление - как устроено и зачем нужно
Статья обновлена: 18.08.2025
Сцепление – обязательный компонент трансмиссии автомобиля с механической коробкой передач. Оно выполняет критически важную функцию: временно разъединяет двигатель и коробку передач во время переключения скоростей.
Без сцепления плавное начало движения или смена передачи были бы невозможны. Оно обеспечивает постепенную передачу крутящего момента от двигателя к колесам, защищая узлы трансмиссии от резких ударных нагрузок.

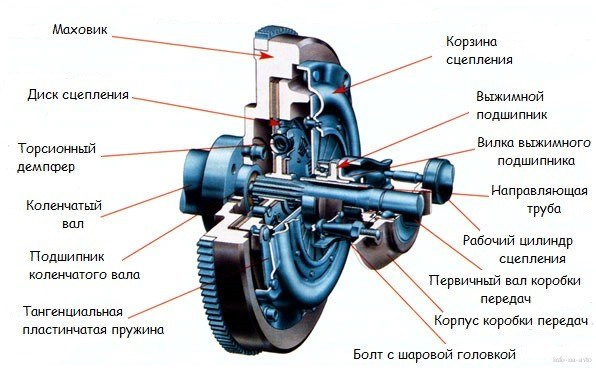

Основные физические компоненты сцепления в сборе
Сцепление в сборе представляет собой сложный узел, объединяющий несколько ключевых деталей, работающих совместно для передачи и прерывания крутящего момента от двигателя к коробке передач. Его конструкция обеспечивает плавное трогание с места и безударное переключение передач.
Основными физическими элементами, составляющими типичное сухое однодисковое сцепление в сборе, являются следующие компоненты, расположенные между маховиком двигателя и первичным валом коробки передач:
Ключевые элементы узла сцепления
- Ведущий диск (Корзина сцепления): Жестко крепится болтами к маховику двигателя. Состоит из двух основных частей: нажимного диска и кожуха (корзины). Внутри кожуха находится диафрагменная пружина.
- Нажимной диск (Прижимная плита): Массивная стальная деталь, интегрированная в корзину. Прижимается диафрагменной пружиной к ведомому диску, обеспечивая его контакт с маховиком.
- Диафрагменная пружина: Упругая тарельчатая пружина особой формы, расположенная внутри корзины. Создает необходимое усилие для прижатия нажимного диска к ведомому диску и маховику. Ее лепестки служат точкой приложения силы выключения.
- Ведомый диск (Диск сцепления): Располагается между маховиком и нажимным диском. Имеет фрикционные накладки с обеих сторон. Ступица диска шлицевым соединением посажена на первичный вал коробки передач. Содержит демпферные пружины для гашения крутильных колебаний.
- Выжимной подшипник (Подшипник выключения сцепления): Устанавливается на направляющей втулке или трубе, выступающей из картера коробки передач. Перемещается по этой втулке. При нажатии на педаль сцепления подшипник нажимает на лепестки диафрагменной пружины корзины.
- Вилка выключения сцепления (Рычаг вилки): Соединяет привод сцепления (гидравлический или тросовый) с выжимным подшипником. Передает усилие от привода на подшипник, заставляя его перемещаться и воздействовать на пружину корзины.
Материалы компонентов:
| Компонент | Типичные материалы |
|---|---|
| Корзина сцепления (кожух) | Сталь (штампованная) |
| Нажимной диск | Сталь (литье) |
| Диафрагменная пружина | Пружинная сталь |
| Ведомый диск (основа) | Сталь |
| Фрикционные накладки | Композитные материалы (органические, керамика, металлокерамика) |
| Выжимной подшипник | Сталь (корпус, дорожки качения), шарики/ролики (сталь), иногда латунные сепараторы |
| Вилка выключения | Сталь (штамповка/литье) |
Совместная работа этих компонентов позволяет плавно соединять вращающийся маховик двигателя с неподвижным первичным валом коробки передач при трогании и быстро разъединять их для переключения передачи, синхронизируя скорости вращения валов без повреждений трансмиссии.
Внешний вид и расположение узла сцепления под капотом
При открытии капота узел сцепления не виден напрямую, так как он скрыт внутри картера, расположенного между двигателем и коробкой передач. Визуально можно наблюдать только часть компонентов привода: в автомобилях с гидравлическим приводом заметен главный цилиндр сцепления (обычно установленный на вакуумном усилителе тормозов) и рабочий цилиндр, закрепленный на картере сцепления. В моделях с тросовым приводом виден стальной трос, идущий от педали к вилке выключения сцепления.
Картер сцепления имеет массивную металлическую конструкцию цилиндрической формы и плотно стыкуется с блоком двигателя и коробкой передач. Для доступа к внутренним компонентам (дискам, корзине, выжимному подшипнику) требуется демонтаж трансмиссии. Внешними ориентирами служат:
- Лючок смотрового окна на нижней части картера (на некоторых моделях)
- Шток вилки выжима, выступающий из картера и соединенный с приводом
- Патрубки гидравлической системы, идущие к бачку с тормозной жидкостью
| Визуальный элемент | Расположение |
| Главный цилиндр | Рядом с тормозным цилиндром на перегородке моторного щита |
| Рабочий цилиндр/вилка | На картере сцепления со стороны водителя |
| Точка крепления троса | На кронштейне коробки передач |
Конструкция нажимного диска (корзины)
Нажимной диск (часто называемый "корзиной" сцепления) представляет собой массивный стальной узел круглой формы, жестко закрепленный на маховике двигателя болтами. Его основная задача – создавать и передавать усилие прижатия ведомого диска к маховику, обеспечивая передачу крутящего момента от двигателя к коробке передач. Конструктивно он объединяет несколько ключевых компонентов в едином корпусе.
Центральным элементом является диафрагменная пружина сложной формы, напоминающая усеченный конус с радиальными прорезями, формирующими упругие лепестки. Эта пружина помещена между двумя основными частями: опорным кольцом (приваренным к корпусу) и нажимным кольцом (контактирующим с ведомым диском). Лепестки пружины выступают в роли рычагов, преобразующих приложенное усилие.
Ключевые элементы и принцип работы
Принцип действия основан на рычажной системе: выжимной подшипник, перемещаясь по команде водителя (через педаль и вилку), давит на концы лепестков диафрагменной пружины. Это заставляет ее прогибаться в противоположном направлении – ее внешний край оттягивает нажимное кольцо от ведомого диска. Освобожденный ведомый диск прекращает контакт с маховиком, разрывая поток крутящего момента.
Основные компоненты корзины включают:
- Корпус (крышка): Стальная основа, крепящаяся к маховику.
- Диафрагменная пружина: Создает необходимое усилие прижатия.
- Нажимное кольцо (плита): Непосредственно контактирует с поверхностью ведомого диска.
- Опорные кольца: Фиксируют пружину в корпусе.
- Тангенциальные пружины (в некоторых моделях): Сглаживают вибрации и обеспечивают плавность включения.
- Заклепки/болты: Соединяют все элементы в единый узел.
| Тип корзины | Особенность | Применение |
| Нажимного типа (Push-type) | Выжимной подшипник давит на концы лепестков пружины к маховику | Наиболее распространенный тип |
| Вытяжного типа (Pull-type) | Выжимной подшипник тянет концы лепестков пружины от маховика | Высокомоментные двигатели (дизели, спортивные авто) |
Прочность и точность изготовления корзины критически важны: она испытывает экстремальные механические и температурные нагрузки. Износ рабочей поверхности нажимного кольца или "усталость" диафрагменной пружины приводят к пробуксовке сцепления или затрудненному переключению передач.
Устройство ведомого диска с фрикционными накладками
Ведомый диск является ключевым компонентом сцепления, монтируемым на шлицы первичного вала коробки передач. Его основная задача – передача крутящего момента от маховика двигателя к трансмиссии при плавном соединении и обеспечение разрыва этой связи при выжиме педали.
Конструктивно диск включает стальной корпус со шлицевой ступицей, которая свободно перемещается вдоль вала КПП. К корпусу через демпферные пружины крепится ступица, гасящая крутильные колебания и рывки при включении сцепления. По обеим сторонам диска жестко зафиксированы фрикционные накладки.
Составные элементы и их функции
- Фрикционные накладки: Изготавливаются из композитных материалов (стекловолокно, кевлар, металлическая стружка) с высокой термостойкостью и коэффициентом трения. Обеспечивают сцепление поверхностей при передаче момента.
- Демпферные пружины: Расположены между ступицей и корпусом диска. Поглощают ударные нагрузки при включении сцепления, снижая износ трансмиссии.
- Ступица: Центральная часть со шлицами для фиксации на валу КПП. Обеспечивает осевое перемещение диска при работе выжимного подшипника.
| Компонент | Материал | Назначение |
|---|---|---|
| Накладки | Композит на основе меди/кевлара | Создание силы трения без повреждения маховика |
| Пружины демпфера | Закаленная сталь | Компенсация крутильных колебаний |
| Основание диска | Легированная сталь | Жесткое крепление накладок и пружин |
Принцип работы основан на силе трения: при отпущенной педали диск прижимается накладками к маховику и корзине сцепления, синхронизируя их вращение. Износ накладок уменьшает толщину диска, снижая эффективность передачи момента – это основной показатель для замены узла.
Функции демпферных пружин в ведомом диске
Демпферные пружины, интегрированные в ступицу ведомого диска сцепления, выполняют роль механического фильтра колебаний. Они поглощают резкие изменения крутящего момента, возникающие при неравномерной работе двигателя (особенно на низких оборотах) или во время переключения передач.
Эти пружины компенсируют разницу в угловых скоростях между коленчатым валом двигателя и первичным валом коробки передач в момент соединения дисков. Без демпфирования ударные нагрузки напрямую передавались бы в трансмиссию, вызывая вибрации и шум.
Ключевые задачи демпферных пружин
- Гашение крутильных колебаний: Снижение резонансных вибраций от двигателя
- Сглаживание рывков: Плавное начало движения и переключение передач
- Защита трансмиссии: Предотвращение ударных нагрузок на шестерни КПП
- Снижение шума: Подавление дребезжания коробки передач
- Увеличение ресурса: Снижение износа диска сцепления и маховика
Принцип работы основан на упругом скручивании пакета пружин внутри ступицы при изменении крутящего момента. Величина демпфирования регулируется жесткостью пружин и наличием фрикционных шайб для дополнительного сопротивления.
| Тип воздействия | Без демпфера | С демпферными пружинами |
|---|---|---|
| Резкое включение сцепления | Вибрирующий рывок | Плавное нарастание усилия |
| Работа на низких оборотах | Дребезг трансмиссии | Стабильное движение |
| Переключение передач | Удары в КПП | Мягкое соединение валов |
Назначение диафрагменной пружины на корзине
Диафрагменная пружина обеспечивает равномерное прижатие нажимного диска к ведомому диску и маховику. Без этого невозможно эффективная передача крутящего момента от двигателя к коробке передач при включенном сцеплении.
Конструкция в виде конуса с радиальными лепестками позволяет преобразовывать приложенное усилие в перпендикулярное давление по всей рабочей поверхности. При воздействии выжимного подшипника на внутренние концы лепестков пружина "выворачивается", снимая прижимную нагрузку.
Ключевые функции
- Создание рабочего усилия: Формирует необходимое давление (500-800 кг) для надежного контакта дисков без проскальзывания
- Управление размыканием: Преобразует осевое усилие выжимного подшипника в отвод нажимного диска при выключении сцепления
- Компенсация износа: Автоматически поддерживает постоянное усилие сжатия по мере истирания фрикционных накладок
- Равномерное распределение нагрузки: Гарантирует синхронное прилегание поверхностей по всей окружности благодаря симметричной конструкции
Принцип работы выжимного подшипника
Выжимной подшипник располагается на первичном валу коробки передач и взаимодействует с лепестками диафрагменной пружины сцепления. При нажатии педали сцепления гидравлический или тросовый привод передаёт усилие на вилку сцепления, которая перемещает подшипник вперёд по направлению к маховику.
Подшипник, воздействуя на концы лепестков диафрагменной пружины, отклоняет её внутреннюю часть в сторону маховика. Это заставляет наружный край пружины двигаться в обратном направлении, оттягивая нажимной диск и освобождая ведомый диск от сжатия между маховиком и нажимным диском. В результате крутящий момент перестаёт передаваться на коробку передач.
Ключевые особенности работы
- Типы конструкций: шариковые или роликовые подшипники с графитовым уплотнением
- Режим работы: кратковременный контакт (только при переключении передач)
- Силовое воздействие: воспринимает осевые нагрузки до 800 кг
| Состояние педали сцепления | Действие подшипника | Результат |
|---|---|---|
| Отпущена | Не контактирует с пружиной | Сцепление замкнуто |
| Нажата | Давит на лепестки пружины | Сцепление разомкнуто |
Важно: износ подшипника проявляется характерным шумом ("вытьём") при выжатом сцеплении, вызванным вращением без смазки или разрушением сепаратора. Неисправность требует замены, так как может привести к разрушению диафрагменной пружины.
Крепление сцепления к маховику двигателя
Ведущий диск сцепления (корзина) жестко фиксируется болтами к задней плоскости маховика двигателя. Маховик, в свою очередь, закреплен на коленчатом валу двигателя и служит массивным вращающимся элементом, передающим крутящий момент. Такое соединение обеспечивает постоянное вращение корзины сцепления синхронно с двигателем.
Между корзиной и маховиком зажимается ведомый диск сцепления, оснащенный фрикционными накладками. Нажимной диск корзины под действием диафрагменной пружины плотно прижимает ведомый диск к поверхности маховика, создавая необходимое трение для передачи момента. Фланец корзины имеет точно обработанные отверстия, совпадающие с резьбовыми отверстиями в маховике для точной центровки.
Ключевые особенности соединения
Для надежности крепления используются высокопрочные болты, равномерно затянутые с заданным моментом. Расположение крепежных отверстий строго центрировано относительно оси вращения, что исключает дисбаланс. Между корзиной и маховиком отсутствуют прокладки – поверхности контактируют напрямую для максимальной передачи усилия.
Основные функции данного узла:
- Передача крутящего момента от двигателя на первичный вал коробки передач через зажатый ведомый диск
- Обеспечение соосности вращающихся элементов трансмиссии
- Формирование рабочей поверхности для фрикционного взаимодействия дисков
| Элемент крепления | Материал | Особенности |
|---|---|---|
| Болты крепления корзины | Легированная сталь | Имеют стопорные шайбы или фиксируются резьбовым герметиком |
| Поверхность маховика | Чугун/сталь | Шлифованная плоскость с высокой чистотой обработки |
Нарушение правил затяжки болтов (неравномерный момент, отсутствие центровки) приводит к биению сцепления, вибрациям и преждевременному износу фрикционных накладок. Герметичность соединения предотвращает попадание масла на поверхности трения.
Соединение со вторичным валом коробки передач
Вторичный вал коробки передач получает вращательное движение от первичного вала через выбранную пару шестерён. Для передачи этого крутящего момента на ведущие колёса автомобиля требуется жёсткое соединение вторичного вала с остальными элементами трансмиссии.
Непосредственное сцепление с вторичным валом осуществляется через шлицевое соединение на его выходном конце. На эти шлицы плотно насаживается ступица ведомого диска сцепления, обеспечивая их совместное вращение без проскальзывания. При этом ступица сохраняет возможность небольшого продольного перемещения вдоль вала.
Функциональная роль соединения
Ключевая задача – синхронизация работы сцепления с коробкой передач:
- Передача крутящего момента от вращающегося вторичного вала к ведомому диску
- Обеспечение осевого перемещения ведомого диска при выжиме педали сцепления
- Компенсация вибраций и биений через демпферные пружины в ступице диска
| Компонент | Назначение в соединении |
|---|---|
| Шлицы вторичного вала | Формируют направляющую для продольного смещения ступицы |
| Ступица ведомого диска | Жёстко связывает вал с фрикционными накладками диска |
| Демпферные пружины | Сглаживают крутильные колебания между двигателем и трансмиссией |
Принцип работы основан на двух режимах: при отпущенной педали ступица прижимает ведомый диск к маховику, создавая монолитную связь вала с двигателем. Нажатие на педаль вызывает рассоединение этого контакта, разрывая поток мощности.
Визуальные признаки изношенного ведомого диска
Тонкий фрикционный материал – основной индикатор износа. Нормальная толщина накладок нового диска составляет 8-10 мм. Критическим считается уменьшение до 2-3 мм. Измерение проводится штангенциркулем: если металлические заклепки начинают выступать над поверхностью накладок или становятся видны, диск подлежит немедленной замене.
Деформации геометрии диска легко выявляются при визуальном осмотре. Проверьте ведомый диск на ровной поверхности: заметный перекос или "восьмерка" указывают на коробление. Радиальные трещины, расходящиеся от ступицы к краям, и сколы фрикционных накладок также свидетельствуют о неисправности. Особое внимание уделите состоянию демпферных пружин в ступице – их поломка или выпадение нарушает работу сцепления.
Дополнительные признаки повреждений
- Задиры и синий оттенок на металлической основе диска – следствие перегрева
- Масляные пятна на фрикционных накладках (указывают на течь сальников)
- Раскрошившиеся сегменты накладок по краям диска
- Ржавчина на шлицах ступицы, затрудняющая перемещение по валу
| Элемент диска | Признак неисправности | Последствия для работы |
|---|---|---|
| Фрикционные накладки | Истертые до заклепок, масляное загрязнение | Пробуксовка сцепления, запах гари |
| Демпферные пружины | Сломанные витки, люфт в посадочных гнездах | Стуки при переключении передач |
| Ступица | Деформированные шлицы, коррозия | Заедание при включении сцепления |
Замасленные фрикционные накладки сцепления
Замасленные фрикционные накладки визуально отличаются глянцевой, темной поверхностью с масляными разводами или пятнами. Вместо равномерного матового серого цвета, характерного для чистого материала, они приобретают маслянистый блеск от коричневого до черного оттенка. На ощупь поверхность становится скользкой, липкой и влажной из-за пропитавшего ее масла.
Масло глубоко проникает в пористую структуру фрикционного материала, изменяя его физические свойства. На поверхности отчетливо видны масляные подтеки, иногда с налипшей грязью или пылью, образующими абразивную пасту. В тяжелых случаях накладки буквально пропитаны насквозь, что видно по масляным следам на металлической основе диска.
Последствия замасливания
- Пробуксовка сцепления: Масло резко снижает коэффициент трения. Диски проскальзывают относительно друг друга даже при полном отпускании педали, передавая меньше крутящего момента.
- Рывки при трогании: Неравномерное сцепление поверхностей вызывает вибрации и дерганые движения автомобиля в начале движения.
- Запах гари: Проскальзывание дисков генерирует интенсивный нагрев, приводящий к выгоранию масла и фрикционного материала с характерным едким запахом.
- Ускоренный износ: Масло действует как абразивный переносчик, ускоряя истирание накладок и ответного диска (маховика).
Важно: Замасливание обычно указывает на неисправность – течь сальника коленвала, коробки передач или повреждение уплотнений гидравлики сцепления. Простая очистка накладок бесполезна: масло глубоко въедается в материал, требуя обязательной замены диска и устранения источника утечки.
Деформация лепестков диафрагменной пружины
Диафрагменная пружина в сцеплении представляет собой тарельчатый элемент с радиальными прорезями, формирующими упругие лепестки. Эти лепестки напрямую контактируют с выжимным подшипником и обеспечивают управление прижимным усилием на ведомый диск. При нажатии на педаль сцепления подшипник давит на концы лепестков, вызывая их упругую деформацию.
Деформация лепестков – ключевой рабочий процесс для размыкания сцепления. При прогибе центральной части пружины наружу её периферийное кольцо отводится в обратном направлении, преодолевая усилие пружины и отводя нажимной диск от ведомого. Это разъединяет двигатель и коробку передач, обеспечивая возможность переключения скоростей без повреждения шестерён.
Последствия необратимой деформации
Эксплуатационные факторы могут вызывать пластическую деформацию лепестков, нарушающую функциональность:
- Перегрев: Температурное воздействие (особенно при пробуксовке сцепления) снижает упругие свойства металла.
- Чрезмерное усилие: Систематический "пережатие" педали или установка нештатных деталей.
- Коррозия и усталость металла: Постепенное разрушение структуры материала от нагрузок и агрессивной среды.
Признаки критической деформации:
| Симптом | Причина |
| Вибрация при включении сцепления | Неравномерное прилегание нажимного диска |
| Сцепление "ведёт" (неполное выключение) | Недостаточный ход отводящего кольца |
| Жёсткий ход педали или её провалы | Изменение геометрии и усилия на лепестках |
Важно: Необратимая деформация требует замены корзины сцепления, так как восстановление геометрии и упругих свойств лепестков в условиях мастерских невозможно. Игнорирование проблемы ведёт к ускоренному износу дисков, поломке вилки выключения или разрушению подшипника.
Износ выжимного подшипника: внешние проявления
Основным признаком износа выжимного подшипника является появление посторонних звуков при работе сцепления. Характерный сухой гул, скрежет или свист возникает при нажатии на педаль сцепления и пропадает после её отпускания. Шум усиливается по мере прогрева коробки передач и увеличения оборотов двигателя, так как подшипник испытывает повышенные нагрузки при вращении.
Вибрация на педали сцепления – ещё один явный симптом. При выжиме педали ощущаются отчётливые биения или дрожь, передающиеся на ногу водителя. Это происходит из-за разрушения сепаратора или дорожек качения подшипника, приводящего к неравномерному вращению и биению. В запущенных случаях вибрация может сопровождаться тяжёлым, "заедающим" ходом педали.
Дополнительные индикаторы проблемы
- Щелчки при переключении передач – слышны в момент включения скорости из-за недостаточного расцепления дисков.
- Стук на холостом ходу – появляется при неполном выключении сцепления (подшипник постоянно контактирует с диафрагменной пружиной).
- Запах гари – возникает при критическом перегреве повреждённого подшипника или пробуксовке диска из-за неполного включения сцепления.
| Симптом | Когда проявляется | Причина |
|---|---|---|
| Гул/Скрежет | Только при выжатой педали | Разрушение роликов или обоймы подшипника |
| Вибрация педали | В процессе выжима сцепления | Деформация или заклинивание элементов подшипника |
| Затруднённое переключение | При попытке включить передачу | Неполное расцепление корзины и диска |
Игнорирование этих признаков приводит к ускоренному износу корзины сцепления, маховика и вилки выключения. Критический износ подшипника может вызвать полную блокировку трансмиссии или разрушение деталей корзины с выпадением шариков в картер, что потребует сложного ремонта.
Последствия перегрева рабочих поверхностей сцепления
Перегрев ведомого диска и маховика резко снижает коэффициент трения между их поверхностями. Это вызывает пробуксовку: двигатель раскручивается, а крутящий момент не передается на колеса в полном объеме. Появляется характерный запах гари от перегретых фрикционных накладок.
Интенсивный нагрев приводит к короблению (деформации) металлических элементов: ведомого диска, диафрагменной пружины или нажимного диска. Искривленные детали не обеспечивают равномерного прижатия поверхностей, что усугубляет пробуксовку и вибрации при включении сцепления.
Критичные повреждения:
- Растрескивание фрикционных накладок из-за термического шока и потери эластичности.
- Появление "синих" пятен (отпуск металла) на маховике или нажимном диске, свидетельствующих о структурном изменении стали и снижении прочности.
- Оплавление или обугливание органических компонентов фрикционного материала.
Повторные перегревы катастрофически сокращают ресурс узла. Деформированные детали требуют замены, а не ремонта. Сильно поврежденный маховик теряет способность эффективно передавать момент даже с новым сцеплением.
| Степень перегрева | Последствие для диска сцепления | Последствие для маховика |
|---|---|---|
| Умеренная | Частичная потеря фрикционных свойств | Появление термопятен |
| Сильная | Деформация, трещины накладок | Коробление, синие пятна отпуска |
| Критическая | Разрушение накладок, поломка пружин демпфера | Необходимость шлифовки или замены |
Отличия в конструкции для разных типов трансмиссий
В механических коробках передач (МКПП) используется классическое фрикционное сцепление. Оно состоит из ведущего (нажимного) диска, соединённого с маховиком двигателя, ведомого диска с фрикционными накладками, связанного с первичным валом КПП, и диафрагменной пружины. При выжиме педали выжимной подшипник давит на пружину, разъединяя диски и прерывая передачу крутящего момента.
В автоматических коробках передач (АКПП) роль сцепления выполняет гидротрансформатор. Он использует две турбины в герметичном корпусе с маслом: насосное колесо соединено с двигателем, а турбинное – с трансмиссией. Поток жидкости передаёт момент без жёсткой связи, обеспечивая плавность и самостоятельное управление разъединением/соединением потоков мощности при переключениях.
Особенности других типов трансмиссий
Роботизированные коробки (РКПП):
- Используют фрикционное сцепление, аналогичное МКПП, но его работой управляют сервоприводы (актуаторы)
- В преселективных РКПП (например, DSG) применяют два сцепления: одно обслуживает чётные передачи, второе – нечётные
Вариаторы (CVT):
- Часто используют гидротрансформатор как в АКПП для старта и остановки
- Некоторые модели оснащаются многодисковым сцеплением в масляной ванне с электронным управлением
| Тип трансмиссии | Элемент сцепления | Управление |
| МКПП | Фрикционные диски (1 ведомый) | Механическое (педаль) |
| АКПП | Гидротрансформатор | Автоматическое (гидроблок) |
| РКПП | 1-2 фрикционных диска | Электромеханическое (ЭБУ) |
Гидравлический и тросовый привод: визуальная разница
Гидравлический привод сцепления включает в себя два цилиндра: главный (установлен возле педали) и рабочий (расположен на картере сцепления или коробке передач). Они соединены металлической или пластиковой трубкой высокого давления. Главный цилиндр напоминает небольшой расширительный бачок с заливной горловиной, а рабочий имеет шток, который толкает вилку выключения сцепления. Наличие гидравлической магистрали – ключевой визуальный маркер.
Тросовый привод использует гибкий стальной трос в защитной оболочке, напрямую связывающий педаль сцепления с рычагом вилки выключения. Трос проходит через салон (под панелью приборов) и моторный отсек, фиксируясь регулировочными гайками на кронштейнах. Визуально он выглядит как толстый гибкий рукав с металлическими наконечниками на обоих концах, без каких-либо жидкостных компонентов.
Отличительные особенности
Основные визуальные различия систем:
| Компонент | Гидравлический привод | Тросовый привод |
|---|---|---|
| Соединительные элементы | Трубки/шланги с жидкостью, цилиндры | Гибкий трос в оболочке |
| Узлы возле педали | Главный цилиндр с бачком | Прямое крепление троса к рычагу |
| Элементы на КПП | Рабочий цилиндр со штоком | Стальной трос с регулировочной гайкой |
| Типичные детали | Штуцеры прокачки, бачок с тормозной жидкостью | Пластиковые направляющие, пыльники троса |
Важные нюансы:
- У гидравлики отсутствует механический люфт троса – движение педали плавное без "ступенчатости"
- Трос требует периодической регулировки зазора, гидравлика – контроля уровня жидкости
- В моторном отсеке трос крепится к вилке через поводок, гидравлика – через шток цилиндра
Правила визуального осмотра сцепления без разборки
Визуальный осмотр позволяет оценить состояние сцепления без демонтажа коробки передач. Основное внимание уделяется проверке герметичности гидравлической системы (при наличии), целостности механических компонентов привода и анализу косвенных признаков износа во время работы узла. Такой осмотр помогает выявить утечки жидкости, повреждения тросов или рычагов, а также нарушения в работе педального узла.
Важно понимать, что без разборки невозможно проверить износ фрикционных дисков или состояние выжимного подшипника. Однако наблюдаемые симптомы при эксплуатации автомобиля в сочетании с внешним осмотром дают достаточно информации для принятия решения о необходимости углубленной диагностики.
Ключевые элементы проверки
- Гидравлическая система (если привод гидравлический):
- Осмотр бачка ГТЦ: уровень тормозной жидкости и признаки загрязнения
- Проверка шлангов и соединений на подтеки, вздутия или трещины
- Контроль рабочего цилиндра сцепления на наличие следов жидкости
- Механический привод:
- Осмотр троса сцепления на обрыв нитей и коррозию
- Проверка люфта в рычагах и тягах
- Контроль целостности пыльников и защитных чехлов
- Педаль сцепления:
- Измерение свободного хода (обычно 10-15 мм)
- Проверка плавности хода и отсутствия провалов
- Отсутствие вибраций и посторонних шумов при нажатии
| Симптом при эксплуатации | Возможная причина |
|---|---|
| Педаль проваливается или медленно возвращается | Утечка в гидросистеме, воздух в магистрали |
| Рывки при трогании | Замасливание дисков, повреждение троса |
| Шум при выжатом сцеплении | Износ выжимного подшипника |
| Запах гари при нагрузке | Пробуксовка фрикционных дисков |
Определение остаточного ресурса сцепления по маркерам износа
Остаточный ресурс сцепления оценивается по визуальным и эксплуатационным индикаторам, отражающим состояние фрикционного диска, нажимного и выжимного подшипников. Ключевые маркеры включают измерение толщины накладок, анализ поведения автомобиля при старте и переключении передач, а также наличие посторонних звуков.
Точная диагностика требует комплексного подхода: совпадение нескольких признаков указывает на критичность износа. Игнорирование маркеров ведет к полному отказу узла и повреждению смежных компонентов (например, маховика).
Методы оценки износа
| Маркер износа | Компонент сцепления | Оценка ресурса |
|---|---|---|
| Толщина фрикционных накладок < 2 мм | Ведущий диск | Критичный износ, замена немедленно |
| Вибрации при плавном отпускании педали | Нажимной диск (корзина) | Остаток 30-40%, подготовка к замене |
| Шум (гудение/скрежет) при выжатой педали | Выжимной подшипник | Предельный износ, риск заклинивания |
| Пробуксовка под нагрузкой (рост оборотов без ускорения) | Фрикционные поверхности | Ресурс исчерпан, экстренная замена |
Дополнительные индикаторы:
- Жесткий ход педали – деформация диафрагменной пружины.
- Запах гари при трогании в гору – перегрев из-за проскальзывания диска.
- Рывки при старте – замасливание или неравномерный износ накладок.
Для точного замера остаточной толщины диска демонтаж корзины обязателен. Эксплуатационные маркеры позволяют диагностировать проблему без разборки, но являются субъективными. Совпадение 2-х и более признаков – основание для срочного визита в сервис.
Необходимость замены при повреждении шлицевого соединения
Шлицевое соединение на первичном валу коробки передач обеспечивает жесткую, но подвижную связь с ведомым диском сцепления. При его повреждении (износ, сколы, деформация шлицов) нарушается точность позиционирования диска, что мешает корректному переключению передач.
Эксплуатация авто с дефектными шлицами приводит к ускоренному разрушению корзины сцепления и маховика из-за вибраций и ударных нагрузок. Возникают посторонние шумы при нажатии педали, рывки при старте движения, а также пробуксовка или неполное включение сцепления даже после замены диска.
Последствия игнорирования проблемы
- Полная блокировка трансмиссии – заклинивание диска на поврежденных шлицах
- Деформация демпферных пружин ведомого диска из-за перекосов
- Разрушение подшипника выжимного механизма
Замена сцепления при таких повреждениях обязательно включает установку нового ведомого диска со шлицами, соответствующими параметрам вала. Попытки восстановления старых шлицев фрезеровкой не обеспечивают нужной точности и ресурса.
| Признак неисправности | Механическое следствие |
| Скрип/хруст при переключении | Задиры на шлицах вала и диска |
| Вибрация на педали сцепления | Биение из-за люфта в соединении |
Список источников
Для подготовки статьи о конструкции и назначении автомобильного сцепления использовались специализированные технические материалы, обеспечивающие точность описания механизмов и принципов работы. Основное внимание уделялось источникам, подробно раскрывающим устройство трансмиссии и функции фрикционных узлов.
При подборе литературы акцент делался на актуальные данные от производителей компонентов, инженерные руководства и учебные пособия по устройству транспортных средств. Это гарантирует корректное объяснение процессов передачи крутящего момента и управления соединением двигателя с коробкой передач.
Использованные материалы
- Учебники по конструкции автотранспорта для технических вузов
- Сервисные руководства производителей сцеплений (LUK, Sachs, Valeo)
- Техническая документация автопроизводителей (Volkswagen, Toyota, KIA)
- Профильные автомобильные энциклопедии и справочники
- Инженерные публикации в отраслевых журналах
- Видеоматериалы с разборкой узлов от дилерских сервисов
- Патентные описания систем сцепления
- Методические пособия по ремонту трансмиссии
