Автомобильное зарядное устройство на тиристоре

Статья обновлена: 18.08.2025

Процесс зарядки автомобильных аккумуляторов требует точного контроля тока и напряжения. Традиционные трансформаторные зарядки громоздки и неэффективны, а современные импульсные блоки сложны в самостоятельной сборке. Тиристорные схемы предлагают оптимальный баланс между надежностью, простотой конструкции и функциональностью.

Использование тиристора в качестве ключевого элемента позволяет создавать компактные устройства с плавной регулировкой зарядного тока и автоматическим отключением по достижении заданного напряжения. Это предотвращает перезаряд и продлевает срок службы АКБ.

Данная статья рассматривает принцип работы, особенности расчета и практические схемы тиристорных зарядных устройств. Основное внимание уделяется безопасным и воспроизводимым решениям для самостоятельной сборки с минимальными радиотехническими навыками.

Преимущества тиристорных устройств перед трансформаторными

Тиристорные зарядные устройства обладают существенно меньшими габаритами и массой по сравнению с классическими трансформаторными аналогами. Это достигается за счет замены тяжелого сетевого трансформатора компактной электронной схемой с импульсным преобразованием энергии.

Ключевым отличием является принцип стабилизации тока заряда: тиристорные схемы динамически регулируют напряжение, отсекая часть синусоиды переменного тока, что обеспечивает точное поддержание заданных параметров на протяжении всего цикла без необходимости использования громоздких реостатов.

Основные технические преимущества

• Автоматическая стабилизация тока: поддержание постоянной силы заряда независимо от уровня разряда АКБ и колебаний сетевого напряжения
• Защита от переполюсовки: электронная блокировка при ошибочном подключении клемм предотвращает повреждение оборудования
• Искробезопасность: отсутствие искрения при коммутации благодаря фазовому управлению тиристорами

Параметр	Тиристорные	Трансформаторные
КПД	75-85%	60-70%
Масса (при 10А)	1.2-1.8 кг	3.5-5 кг
Точность поддержания тока	±3%	±10-15%

Дополнительным преимуществом является плавная регулировка зарядного тока без дискретных перепадов, что достигается электронным управлением углом открытия тиристора. Данная особенность продлевает ресурс аккумуляторных батарей за счет исключения перегрева электролита.

Основные компоненты схемы: перечень

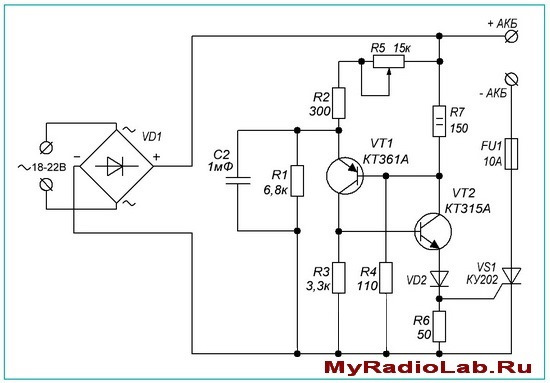

Схема зарядного устройства на тиристоре для автомобильного аккумулятора включает набор ключевых электронных элементов, обеспечивающих регулировку тока и защиту. Каждый компонент выполняет специфическую функцию в процессе преобразования и стабилизации напряжения.

Ниже представлен базовый перечень элементов, обязательных для реализации работоспособной конструкции. Отсутствие любого из них нарушит корректную работу устройства.

• Сетевой трансформатор – понижает напряжение 220В до 15-20В.
• Диодный мост – преобразует переменный ток в пульсирующий постоянный.
• Тиристор – ключевой регулирующий элемент, управляющий зарядным током.
• Управляющая цепь тиристора – включает транзисторы, резисторы и конденсаторы для формирования отпирающих импульсов.
• Переменный резистор – регулирует величину зарядного тока.
• Фильтрующий конденсатор – сглаживает пульсации после диодного моста.
• Стабилитрон – стабилизирует напряжение в цепи управления.
• Предохранитель – защищает от короткого замыкания в выходной цепи.
• Амперметр/Вольтметр – визуальный контроль параметров зарядки.

Выбор силового тиристора по току и напряжению

Правильный выбор тиристора по току и напряжению гарантирует безопасность и долговечность зарядного устройства. Недостаточный запас по параметрам приводит к перегреву, пробою полупроводника и выходу из строя всей схемы. Критически важно учитывать пиковые, а не номинальные значения в цепи зарядки автомобильного аккумулятора.

Основные критерии включают максимальное обратное напряжение и допустимый средний ток в открытом состоянии. Расчеты должны учитывать возможные скачки напряжения в бортовой сети и пульсации тока при фазовом управлении тиристором. Обязателен технологический запас 20-40% для компенсации неидеальных условий эксплуатации.

Ключевые параметры выбора

Параметр	Расчет	Рекомендуемое значение
Обратное напряжение (VRRM)	Макс. входное напряжение × 1.5	≥ 40 В (для 12В систем)
Средний ток (IT(AV))	Макс. ток зарядки × 1.3	≥ 15А для 10А ЗУ
Пиковый ток (ITSM)	IT(AV) × 5	≥ 75А

Дополнительные требования:

• Ток управления: ≤ 100 мА для совместимости со слаботочными схемами
• Тепловое сопротивление: ≤ 1.5°C/Вт с обязательным радиатором
• Критическая скорость нарастания напряжения: ≥ 50 В/мкс для подавления ложных срабатываний

Пример выбора для зарядки 60Ач АКБ током 6А: тиристор КУ202Н (V_RRM=400В, I_T(AV)=10А) с запасом по напряжению, но требующий замены на более мощный при токах свыше 8А. Для профессиональных устройств предпочтительны импортные аналоги серий BTW69 или TYN616.

Расчёт гасящего резистора для цепи управления

Гасящий резистор (R_г) ограничивает ток управляющего электрода тиристора, предотвращая его повреждение. Он включается последовательно между источником импульса и управляющим электродом. Основные параметры для расчёта – напряжение источника управления (U_ист), отпирающее напряжение тиристора (U_у) и требуемый ток управления (I_у).

Номинал резистора определяется по закону Ома с учётом падения напряжения на переходе управляющий электрод-катод тиристора. Минимальное сопротивление рассчитывается для гарантированного отпирания, максимальное – для защиты от перегрузки. Точные значения U_у и I_у берутся из даташита конкретного тиристора.

Формула и порядок расчёта

Сопротивление гасящего резистора вычисляется по формуле:

R_г = (U_ист - U_у) / I_у

Где:

• U_ист – напряжение источника управления (например, 12В от автомобильного аккумулятора),
• U_у – напряжение отпирания тиристора (обычно 0.5-3В),
• I_у – ток отпирания (указывается в datasheet, для КУ202 – 70-200мА).

Пример для тиристора КУ202Н (I_у = 0.1А, U_у = 2.5В) при U_ист = 12В:

1. Вычисляем разность напряжений: 12В - 2.5В = 9.5В
2. Рассчитываем сопротивление: R_г = 9.5В / 0.1А = 95 Ом
3. Выбираем ближайший стандартный номинал (100 Ом)

Дополнительные требования к резистору:

Параметр	Рекомендация
Мощность рассеяния	P = Iу2 × Rг (с запасом 20-50%)
Точность	±5% (предпочтительно металлоплёночные)

Для стабильности работы цепь управления дополняют фильтрующим конденсатором (0.1-1 мкФ) параллельно резистору. При использовании микросхем или транзисторных каскадов вместо R_г применяют токоограничивающий транзистор.

Требования к теплоотводу тиристора

Тиристор в процессе работы выделяет значительную тепловую мощность, пропорциональную протекающему току и падению напряжения на переходе. Недопустимый перегрев кристалла полупроводника приводит к термическому пробою и необратимому выходу элемента из строя. Стабильность характеристик устройства напрямую зависит от эффективности отвода избыточного тепла.

Тепловое сопротивление "кристалл-окружающая среда" (R_thja) является ключевым параметром при проектировании системы охлаждения. Это значение складывается из сопротивлений "кристалл-корпус" (R_thjc), "корпус-радиатор" (R_thch) и "радиатор-воздух" (R_thha). Каждый этап теплопередачи требует оптимизации для обеспечения безопасной температуры p-n-перехода (T_j), которая не должна превышать максимум, указанный в даташите.

Критические факторы эффективного теплоотвода

• Монтаж радиатора: Плоскости тиристора и радиатора должны иметь минимальную шероховатость и плотно прилегать друг к другу. Обязательно использование теплопроводящей пасты или термопрокладок для заполнения микронеровностей.
• Расчёт площади охлаждения: Требуемый размер радиатора определяется по формуле:


  P_diss = I_F × V_T (мощность потерь),


  T_j = T_a + P_diss × R_thja (температура перехода),


  где R_thja = R_thjc + R_thch + R_thha.
• Организация воздушного потока: Естественная конвекция допустима только для маломощных систем. При токах заряда >5А рекомендуется принудительное обдувание вентилятором. Направление потока воздуха – параллельно ребрам радиатора.
• Температурный запас: Рабочая T_j должна быть на 15-20% ниже предельного значения из даташита. Учитывается нагрев элементов внутри корпуса зарядного устройства и сезонные колебания температуры в помещении.

Параметр	Влияние на теплоотвод	Рекомендации
Ток заряда (IF)	Прямо пропорционален выделяемой мощности	Для IF > 10А использовать ребристые радиаторы из алюминия площадью ≥200 см²
Качество термоинтерфейса	Снижает Rthch на 40-60%	Применять пасты с теплопроводностью >3 Вт/(м·К), обновлять слой при обслуживании
Крепёж	Неравномерное прижатие увеличивает Rthch	Использовать пружинные шайбы и момент затяжки согласно спецификации тиристора

Конструкция самодельного корпуса устройства

Корпус выполняет критически важные функции: обеспечивает электробезопасность, защищает компоненты от пыли и механических повреждений, а также способствует теплоотводу. При проектировании необходимо предусмотреть удобный доступ к органам управления, надежную изоляцию токоведущих частей и устойчивость к вибрациям.

Основные требования включают негорючесть материала, достаточный внутренний объем для циркуляции воздуха, наличие технологических отверстий для вентиляции и кабельных вводов. Обязательно учитывается необходимость крепления силового трансформатора, радиатора тиристора и платы управления без создания точек перегрева.

Рекомендуемые материалы и компоненты

Оптимальные варианты для изготовления:

• Основа корпуса: листовой текстолит (толщиной 2-3 мм), гетинакс или негорючий пластик
• Крепеж: винты М3-М4 с изолирующими шайбами, нейлоновые стяжки
• Термоинтерфейс: термопрокладка или теплопроводная паста для монтажа тиристора на радиатор

Порядок сборки корпуса

1. Разметить и вырезать боковые стенки, дно и крышку с запасом 10-15% на крепеж
2. Выполнить отверстия:
   • Вентиляционные щели в нижней части и на верхней крышке
   • Отверстия Ø10-12 мм для кабельных вводов с резиновыми уплотнителями
   • Монтажные прорези под клеммы аккумулятора и сетевой шнур
3. Закрепить радиатор тиристора через изоляционные прокладки, обеспечивая зазор 5 мм до стенок
4. Установить трансформатор на резиновые демпферы для снижения вибрации
5. Смонтировать лицевую панель с элементами управления:

   Элемент	Рекомендации по установке
   Амперметр/Вольтметр	Вырез 45×30 мм, крепление на скобах
   Регулятор тока	Потенциометр с изолированной осью Ø8 мм
   Сетевой выключатель	Кнопка-тумблер с защитной юбкой

6. Обеспечить разделение силовых и управляющих цепей пластиковыми перегородками

Завершающие операции включают проверку отсутствия замыканий стенок на электронные компоненты, обработку острых кромок корпуса и тестовый запуск под нагрузкой с контролем температуры нагрева радиатора. Обязательна маркировка разъемов и предупреждающих надписей "Осторожно! Высокое напряжение".

Подключение к сети 220В: меры безопасности

Подключение самодельного зарядного устройства на тиристоре к бытовой сети переменного тока 220В представляет повышенную опасность поражения электрическим током. Работа с сетевым напряжением требует максимальной осторожности, понимания принципов электробезопасности и наличия соответствующих навыков. Никогда не работайте с открытыми токоведущими частями под напряжением.

Перед любыми действиями убедитесь, что домашняя электропроводка и розетка, к которой планируется подключение, находятся в исправном состоянии и рассчитаны на предполагаемую мощность зарядного устройства. Настоятельно рекомендуется использование розетки с заземляющим контактом ("евро" типа) и подключение через устройство защитного отключения (УЗО) или дифференциальный автомат с током срабатывания не более 30 мА.

Ключевые правила безопасности при подключении:

• Полная изоляция: Все элементы схемы, подключенные к сети 220В (трансформатор, тиристорный узел управления, провода), должны быть надежно заизолированы или размещены в диэлектрическом корпусе, исключающем случайное прикосновение.
• Сухость: Работайте только в сухом помещении. Избегайте контакта устройства и инструментов с влагой.
• Заземление: Если корпус устройства металлический, он обязательно должен быть подключен к заземляющему контакту сетевой вилки. Провод заземления должен иметь надежное электрическое соединение с корпусом.
• Качественные компоненты: Используйте сетевой кабель с двойной изоляцией, соответствующего сечения. Вилка и розетка должны быть исправны, без повреждений.
• Проверка перед включением: Перед первым и каждым последующим включением визуально проверяйте целостность изоляции всех проводов, надежность механического крепления компонентов и отсутствие посторонних предметов внутри корпуса.
• Безопасная коммутация: Подключение и отключение сетевой вилки производите только при выключенном автомате на щитке или при полностью отсоединенном от сети кабеле. Никогда не вставляйте/вынимайте вилку под нагрузкой (когда устройство активно заряжает АКБ).
• Отсутствие касаний: Во время работы устройства запрещается прикасаться к любым элементам схемы, клеммам трансформатора, тиристора, сетевым проводам или к корпусу (если он не заземлен должным образом).

Этап	Критически важная проверка
Подготовка сетевого кабеля	Целостность изоляции по всей длине, надежность обжима/пайки контактов вилки
Подключение к схеме внутри устройства	Надежность контактов, отсутствие оголенных проводов рядом с корпусом или другими деталями, правильность подключения фазы/ноля/земли
Подача напряжения	Устройство и руки сухие, никто не касается устройства, первое включение - кратковременно под контролем
Эксплуатация	Корпус закрыт, устройство стоит устойчиво, нет запаха гари, искрения, сильного нагрева корпуса или трансформатора

Никогда не производите настройку, ремонт или модификацию схемы зарядного устройства, подключенного к сети 220В! Все внутренние работы выполняются только после полного отключения сетевой вилки из розетки и выжидания времени, необходимого для разрядки сглаживающих конденсаторов (если они есть в схеме).

Схема подключения к клеммам аккумулятора

Подключение зарядного устройства на тиристоре к аккумуляторной батарее требует строгого соблюдения полярности. Неправильное соединение выведет из строя тиристорный регулятор и диодный мост. Перед коммутацией убедитесь, что напряжение холостого хода зарядного устройства соответствует номиналу АКБ (12В для легковых авто).

Используйте медные провода сечением не менее 2.5 мм² с клеммами типа «крокодил». Длина кабелей не должна превышать 1.5 метра для минимизации потерь. Обязательно отсоедините АКБ от бортовой сети автомобиля во избежание скачков напряжения.

Порядок подключения

1. Отключите зарядное устройство от сети 220В
2. Красный провод (+) соедините с положительной клеммой АКБ (знак «+»)
3. Черный провод (-) подключите к отрицательной клемме (знак «-»)
4. Проверьте надежность контакта и отсутствие искрения
5. Включите питание 220В только после верификации соединений

Важно: При использовании тиристорного зарядника с автоматическим отключением:

• Контрольный провод датчика (если предусмотрен) закрепите непосредственно на клемме АКБ
• Избегайте параллельного подключения других потребителей
• Не допускайте контакта клемм между собой

Параметр	Требование
Диапазон напряжения АКБ	10-15V для 12В систем
Ток утечки	< 0.1А при отключенной сети
Защита от КЗ	Обязательное наличие плавкого предохранителя

Роль диодного моста в выпрямителе

Диодный мост выполняет ключевую функцию преобразования переменного тока (AC) со вторичной обмотки трансформатора в пульсирующий постоянный ток (DC). Он состоит из четырёх диодов, соединённых по мостовой схеме, что обеспечивает двухполупериодное выпрямление. Это позволяет использовать оба полупериода входного напряжения, повышая КПД и снижая пульсации по сравнению с однополупериодными схемами.

В тиристорном зарядном устройстве выпрямленное мостом напряжение подаётся на управляющий тиристор, который регулирует среднее значение тока зарядки. Диодный мост также защищает схему от обратного напряжения с аккумулятора, предотвращая разряд батареи при отключении питания. Критически важна правильная установка моста по току и напряжению, чтобы избежать перегрева при работе с пусковыми токами.

Ключевые особенности диодного моста

• Обеспечивает полноволновое выпрямление без необходимости центрального отвода в трансформаторе
• Минимизирует потери мощности благодаря низкому падению напряжения на современных диодах
• Служит электрическим клапаном, пропускающим ток только в направлении к аккумулятору
• Требует установки радиаторов при токах зарядки выше 5А из-за тепловыделения

Защита от переполюсовки своими руками

Переполюсовка возникает при ошибочном подключении клемм зарядного устройства к аккумулятору: плюс к минусу и минус к плюсу. Это вызывает короткое замыкание, выход из строя диодного моста, тиристора или трансформатора, а также может привести к взрыву АКБ.

Для предотвращения аварии цепь должна автоматически разрываться при неправильной полярности. Принцип основан на блокировке тока через силовые компоненты до момента корректного подключения.

Схема на электромагнитном реле: Последовательно с плюсовым проводом включается катушка автомобильного реле (например, 40-60А). Параллельно катушке устанавливается защитный диод (1N4007 анодом к выходу на АКБ). При правильном подключении ток через катушку замыкает силовые контакты реле, пропуская зарядный ток. При переполюсовке диод смещается в обратном направлении, реле не срабатывает, цепь остается разомкнутой.

Тиристорная защита: В разрыв плюсовой линии устанавливается мощный тиристор (КУ202Н), анодом к зарядному устройству. Управляющий электрод через токоограничительный резистор (1-2 кОм) и стабилитрон (12В) подключается к катоду. При правильной полярности стабилитрон открывается, подавая отпирающий импульс на тиристор. При переполюсовке стабилитрон закрыт, тиристор остается заблокированным. Дополнительно последовательно с тиристором включается плавкий предохранитель.

Контроль заряда амперметром - выбор шунта

Для контроля тока заряда в тиристорных устройствах применяют амперметры с шунтами, так как прямое измерение высоких токов (10-30А) опасно для измерительной головки. Шунт подключают параллельно амперметру, что позволяет перенаправить основную часть тока через низкое сопротивление, оставив на измерительный прибор лишь малую долю.

Ключевой параметр шунта – номинальное падение напряжения, стандартно 75 или 100 мВ. Сопротивление рассчитывают по формуле: R_ш = U_ном / I_макс, где I_макс – максимальный ток заряда. Например, для 30А и 75мВ: R_ш = 0.075 / 30 ≈ 0.0025 Ом.

Критерии выбора шунта

• Точность: класс точности не ниже 0.5 для минимальной погрешности.
• Мощность рассеяния: рассчитывается как P = I² × R_ш (для 30А и 0.0025 Ом: 2.25Вт). Выбирайте с запасом +20%.
• Материал: медно-марганцевые сплавы (Манганин, Константан) для стабильности при нагреве.

Подключение выполняют по схеме: силовая цепь → клеммы шунта → нагрузка. Измерительные провода от шунта к амперметру монтируют отдельно, минимизируя длину для снижения помех. Ошибки при установке:

1. Использование шунта без термокомпенсации (ведёт к росту погрешности при нагреве).
2. Несоответствие шкалы амперметра номиналу шунта (требуется калибровка).
3. Перегрев из-за недостаточной мощности (вызывает изменение сопротивления).

Макс. ток (А)	Напряжение шунта (мВ)	Сопротивление (Ом)	Мин. мощность (Вт)
10	75	0.0075	0.75
20	75	0.00375	1.5
30	75	0.0025	2.25

Перед эксплуатацией проверьте шунт мультиметром: отклонение от расчётного сопротивления более 5% требует замены. Для тиристорных зарядников предпочтительны шунты в защитном кожухе – они снижают влияние внешнего нагрева от силовых компонентов.

Вольтметр для мониторинга напряжения батареи

Подключение вольтметра параллельно клеммам АКБ является обязательным условием для безопасной зарядки тиристорным устройством. Прямой визуальный контроль напряжения позволяет оперативно выявлять критические состояния батареи, такие как глубокий разряд ниже 10.8В или опасное превышение 14.8В при перезаряде.

Для точного отображения параметров рекомендуется использовать цифровые модули с погрешностью не более 0.1В и диапазоном измерения 8-20В. Щупы прибора подключаются напрямую к силовым клеммам батареи через отдельные провода сечением 0.75 мм², минуя силовые цепи тиристора, что исключает влияние переходных помех.

Ключевые функции вольтметра при зарядке

• Фиксация напряжения холостого хода перед началом заряда для оценки степени разряда
• Контроль роста ЭДС при подаче тока для подтверждения корректности работы тиристорного регулятора
• Определение момента отключения при достижении порога 14.4±0.2В
• Диагностика токов утечки после отключения зарядного устройства

Показания вольтметра (В)	Состояние АКБ	Требуемое действие
Менее 11.5	Глубокий разряд	Зарядка малым током 0.1С
12.6 - 14.4	Активный заряд	Мониторинг прогресса
Более 14.8	Перезаряд	Немедленное отключение

При интеграции в схему тиристорного ЗУ обязательна установка гасящего резистора 1-5 кОм на входе вольтметра для защиты от импульсных помех, генерируемых при коммутации силового ключа. В трехфазных системах мониторинг осуществляется через трехканальные модули с раздельной индикацией напряжений.

Индикация включения: светодиодная цепь

Индикатор включения визуально подтверждает подачу напряжения на схему зарядного устройства. Он сигнализирует о рабочем состоянии прибора и подключении к сети.

Базовая цепь индикации состоит из светодиода и токоограничивающего резистора, включенных последовательно. Светодиод подключается к выходу диодного моста или к цепи управления тиристора, где присутствует постоянное напряжение после выпрямления сетевого тока.

Номинал резистора рассчитывается по формуле: R = (U_ист - U_LED) / I_LED, где:

• U_ист – напряжение в точке подключения (В)
• U_LED – падение напряжения на светодиоде (обычно 1.8-3.3 В)
• I_LED – рабочий ток светодиода (5-20 мА)

Примеры номиналов резисторов для напряжения 12 В:

Тип светодиода	ULED (В)	ILED (мА)	Номинал резистора
Красный	1.8	10	1 кОм
Зеленый	2.2	15	680 Ом

Для защиты светодиода от обратного напряжения при работе с пульсирующим током параллельно ему устанавливают диод обратной полярности (1N4007). Резистор должен иметь мощность рассеяния не менее 0.25 Вт.

Подбор предохранителей на входе и выходе

Предохранители критически важны для защиты зарядного устройства от перегрузок и коротких замыканий как в первичной цепи 220В, так и во вторичной цепи 12В. Неправильный подбор номинала может привести к выходу тиристорного регулятора из строя или, наоборот, к частым ложным срабатываниям защиты.

На входе предохранитель страхует сеть 220В от неисправностей в выпрямителе и тиристоре, а на выходе – оберегает автомобильный аккумулятор и бортовую электронику от аварийных режимов работы зарядного устройства. Для корректного выбора необходимо рассчитать токи в обеих цепях с учётом пиковых нагрузок.

Ключевые принципы расчёта

Для входной цепи (220В):

• Рассчитайте максимальный входной ток: I_вх = P / (U_вх × η), где:
  P – мощность зарядного устройства (Вт),
  U_вх = 220В,
  η ≈ 0.7 (КПД с запасом).
• Выбирайте плавкий предохранитель на 20-30% больше расчётного значения.
• Пример: при P=240Вт → I_вх = 240 / (220×0.7) ≈ 1.56А → номинал 2А.

Для выходной цепи (12В):

• Определите максимальный зарядный ток устройства (например, 10А).
• Добавьте 25-30% запаса: I_пред = I_зар × 1.3.
• Используйте быстродействующие (F-тип) предохранители для защиты АКБ.
• Пример: при I_зар=10А → предохранитель 13А (ближайший стандарт 15А).

Мощность (Вт)	Вход 220В (А)	Предохранитель (А)	Выход 12В (А)	Предохранитель (А)
120	0.78	1	10	15
240	1.56	2	20	25
360	2.34	3	30	40

Дополнительные требования:

1. Напряжение предохранителя: ≥250В для входа, ≥32В для выхода
2. На входе используйте предохранители с инерционностью (Т-тип) для защиты от ложных срабатываний при включении
3. Монтируйте предохранители максимально близко к защищаемым узлам
4. Запрещено применение "жучков" – только сертифицированные держатели

Типичные значения токов заряда для автоаккумуляторов

Для стандартной зарядки свинцово-кислотных автомобильных аккумуляторов используется ток, численно равный 10% от номинальной ёмкости (указывается в ампер-часах, А·ч). Например, при ёмкости АКБ 60 А·ч оптимальный зарядный ток составит 6 А. Этот метод обеспечивает безопасное и полное восстановление заряда без перегрева или повреждения пластин.

Ускоренный заряд допускает повышение тока до 20-30% от ёмкости (12-18 А для 60 А·ч батареи), но применяется кратковременно под контролем напряжения и температуры. Превышение 30% категорически не рекомендуется из-за риска коробления пластин, закипания электролита и сокращения срока службы АКБ.

Факторы, влияющие на выбор тока

• Тип аккумулятора: AGM/GEL батареи чувствительны к перезаряду – для них допустим только ток 10-15% от ёмкости.
• Температура среды: При заряде на морозе (ниже -10°C) ток снижают на 20-30% для компенсации замедления химических реакций.
• Состояние АКБ: Сильно разряженные батареи (ниже 10 В) заряжают током 1-2 А до достижения 11.5 В, затем переходят на нормальный режим.

Ёмкость АКБ (А·ч)	Стандартный ток (А)	Макс. ток ускоренного заряда (А)
40-45	4-4.5	8-9
55-62	5.5-6.2	11-12.4
70-100	7-10	14-20

Важно! Тиристорные зарядные устройства требуют точной настройки выходного тока через потенциометр и контроля напряжения на клеммах. Превышение 14.8 В для жидкостных АКБ или 14.4 В для AGM/GEL сигнализирует о необходимости снижения тока или отключения питания.

Расчёт потребляемой мощности устройства

Потребляемая мощность зарядного устройства на тиристоре определяется как мощность, которую устройство забирает из сети для преобразования в зарядный ток. Она всегда превышает выходную мощность из-за потерь в компонентах: трансформаторе (если используется), тиристоре, выпрямителе и контролирующих элементах. Ключевыми параметрами для расчёта являются напряжение сети (U_сети), ток потребления из сети (I_сети), коэффициент мощности (cos φ) и КПД (η).

Для точного расчёта необходимо учесть специфику тиристорного регулирования. Фазовое управление тиристорами вызывает несинусоидальную форму тока, что снижает cos φ (обычно 0,6–0,8). Это увеличивает полную мощность (S = U_сети × I_сети) по сравнению с активной (P_потр = S × cos φ). Активная мощность идёт на полезную работу, а реактивная создаёт паразитную нагрузку.

Формулы и пример расчёта

Последовательность вычислений:

1. Определите выходную мощность:


   P_вых = U_заряда × I_заряда,


   где U_заряда ≈ 14 В (для 12В АКБ), I_заряда – заданный ток заряда (например, 10 А).
2. Учтите КПД устройства (η ≈ 70% для простых схем):
   P_потр = P_вых / η.
3. Рассчитайте ток из сети:


   I_сети = P_потр / (U_сети × cos φ),


   где U_сети = 220 В, cos φ ≈ 0,65–0,75.

Пример для I_заряда = 10 А:

Параметр	Формула	Расчёт	Результат
Выходная мощность	Pвых = 14 В × 10 А	140 Вт	140 Вт
Потребляемая мощность (η=0,7)	Pпотр = 140 Вт / 0,7	200 Вт	200 Вт
Ток в сети (cos φ=0,7)	Iсети = 200 Вт / (220 В × 0,7)	1,3 А	≈1,3 А

Максимальную потребляемую мощность (P_{потр max}) используйте для подбора:

• Сечения сетевых проводов,
• Предохранителей,
• Параметров трансформатора,
• Допусков тиристора по току.

Учитывайте пульсации и нагрев – при длительной работе снижайте расчётный I_заряда на 15–20%.

Охлаждение компонентов: вентилятор и радиаторы

Тиристоры и выпрямительные диоды в процессе работы зарядного устройства выделяют значительное количество тепла из-за протекания больших токов и падения напряжения на p-n-переходах. Без эффективного теплоотвода это приводит к перегреву полупроводниковых элементов, их тепловому пробою и выходу из строя всего устройства. Особенно критичен нагрос при длительной зарядке глубоко разряженных аккумуляторов или работе в условиях высокой окружающей температуры.

Радиаторы увеличивают площадь рассеивания тепла, отводя его от корпусов тиристоров и диодов в окружающую среду за счет теплопроводности и конвекции. Для усиления теплообмена принудительно используется вентилятор, создающий направленный воздушный поток через ребра радиаторов. Это позволяет многократно повысить эффективность охлаждения по сравнению с пассивным режимом, особенно в компактных корпусах с ограниченной естественной вентиляцией.

Ключевые аспекты реализации системы охлаждения

При проектировании учитывают:

• Тепловое сопротивление радиатора: Должно быть ниже расчетного значения для конкретного тиристора/диода при максимальной рабочей температуре.
• Способ монтажа: Корпуса элементов (TO-220, TO-247) через теплопроводящую пасту плотно прижимаются к радиатору винтами. Изолирующие прокладки или слюдяные шайбы предотвращают электрический контакт радиатора с токоведущими частями.
• Параметры вентилятора:
  • Производительность (CFM): Обеспечивает необходимую скорость воздуха в зоне радиаторов.
  • Уровень шума: Компромисс между эффективностью и акустическим комфортом.
  • Напряжение питания: Обычно 12В, запитывается от самого зарядного устройства или отдельного источника.

Рекомендуемая схема размещения компонентов:

Элемент	Расположение	Примечание
Радиаторы	На одной монтажной пластине	Выравнивание тепловой нагрузки
Вентилятор	Торцевая часть корпуса	Направление потока через радиаторы
Воздушные каналы	Входные/выходные отверстия	Защита сетками от пыли

Обязательна установка термодатчика (например, NTC-термистора) на радиатор или силовой элемент для защиты. При достижении пороговой температуры (обычно +80-85°C) схема управления должна:

1. Отключать зарядный ток.
2. Активировать вентилятор на максимальные обороты (если он работал на пониженных).

Регулярная очистка системы от пыли и загрязнений предотвратит снижение эффективности теплоотвода и продлит ресурс устройства.

Трансформатор: выбор мощности и напряжения

Ключевым параметром трансформатора является напряжение холостого хода вторичной обмотки. Для зарядки 12В аккумулятора требуется выходное постоянное напряжение 13,8-14,4В. С учетом падений на тиристоре (1-1,5В) и диодном мосту (1,2-2В), переменное напряжение вторичной обмотки должно составлять 16-18В при номинальной нагрузке.

Расчет мощности трансформатора основывается на максимальном токе заряда. Для стандартного режима (10% от емкости АКБ) требуемая мощность вычисляется по формуле: P = I_зар × U_вых. Например, для зарядки аккумулятора 60Ач током 6А при напряжении 14В потребуется 84Вт. Необходимо добавить 20-30% запаса на потери и возможные перегрузки.

Практические рекомендации

Рекомендуемые параметры в зависимости от емкости АКБ:

Емкость АКБ (Ач)	Ток заряда (А)	Мощность трансформатора (Вт)
55-60	5.5-6.0	100-120
70-80	7.0-8.0	140-160
90-100	9.0-10.0	180-200

Критические аспекты выбора:

• Используйте трансформаторы с тороидальным или Ш-образным сердечником класса не ниже ТПП/ТС
• Проверяйте фактическое напряжение под нагрузкой – оно не должно просаживаться более чем на 15%
• Обеспечьте принудительное охлаждение при работе на предельных токах
• Соотношение витков первичной/вторичной обмотки: ∼220В / 17В = 1:0.077

Проверка обмоток трансформатора мультиметром

Проверка начинается с визуального осмотра трансформатора на предмет механических повреждений, следов перегрева или гари. Мультиметр переводится в режим измерения сопротивления (Ω) с выбором минимального диапазона, обычно 200 Ом, для первичной обмотки или 2 Ом для вторичных обмоток с низким сопротивлением.

Перед измерениями полностью отключите трансформатор от сети и убедитесь в отсутствии остаточного напряжения на клеммах. Для точности зафиксируйте выводы обмоток и очистите контактные площадки от окислов. Последовательная проверка всех обмоток исключает риск пропуска дефектов.

Последовательность измерений

1. Проверка на обрыв: Подключите щупы к концам одной обмотки. Исправная обмотка покажет конкретное значение сопротивления (0.5–200 Ом для первичной, 0.1–5 Ом для вторичной). Отсутствие показаний («OL» или «1») указывает на обрыв.
2. Короткое замыкание на корпус: Один щуп – на вывод обмотки, второй – на зачищенный участок металлического корпуса. Показание сопротивления близкое к нулю (<1 Ом) сигнализирует о пробое изоляции.
3. Изоляция между обмотками: Щупы поочерёдно прикладываются к выводам разных обмоток. Норма – бесконечное сопротивление («OL»). Любое конечное значение – признак межобмоточного замыкания.

Тип обмотки	Ожидаемое сопротивление	Критичные отклонения
Первичная (220В)	30–200 Ом	«OL» (обрыв) или 0 Ом (КЗ)
Вторичная (12–18В)	0.1–2 Ом	«OL» (обрыв) или ≥5 Ом (дефект)
Дополнительная	Согласно ТТХ	Сопротивление ≈0 Ом между обмотками

Для выявления межвитковых замыканий сравните измеренное сопротивление с паспортными данными. Отличие на 15–20% свидетельствует о проблеме. Отсутствие точных параметров требует сравнения с идентичным исправным трансформатором. Учтите: мультиметр не всегда обнаруживает короткозамкнутые витки из-за незначительного изменения сопротивления.

Импульсное преобразование тиристором

Тиристор в зарядном устройстве работает как электронный ключ, управляющий подачей напряжения на аккумулятор импульсами. Фазовое регулирование осуществляется через изменение момента открытия тиристора относительно перехода сетевого напряжения через ноль. Длительность открытого состояния определяет среднюю величину зарядного тока, подаваемого на клеммы батареи.

Управляющая схема формирует короткие запускающие импульсы на управляющий электрод тиристора в нужный полупериод сетевого напряжения. Это обеспечивает стабильную зарядку без перегрева, так как тиристор полностью закрывается при нулевом токе. Частота импульсов соответствует частоте сети (50/60 Гц), что исключает высокочастотные помехи.

Ключевые аспекты работы

Основные характеристики импульсного преобразования:

• Фазовый контроль: Угол открытия (30°-150°) регулирует мощность
• Стабилизация тока: Обратная связь через шунт поддерживает заданный ток заряда
• Защита от КЗ: Автоматическое отключение при перегрузке

Сравнение параметров:

Параметр	Тиристорный заряд	Линейный заряд
КПД	75-85%	40-50%
Тепловыделение	Умеренное	Высокое
Вес трансформатора	Снижен на 30%	Максимальный

Критически важна гальваническая развязка управляющей цепи и силовой части. Оптроны или импульсные трансформаторы предотвращают пробой на низковольтную схему контроля. Фильтрующий дроссель на выходе сглаживает пульсации, обеспечивая безопасный режим заряда для свинцово-кислотных АКБ.

Назначение конденсатора в цепи управления

Конденсатор в цепи управления тиристором является ключевым элементом фазосдвигающей RC-цепочки. Он включен последовательно или параллельно с управляющим резистором (или потенциометром) в цепи, питающей управляющий электрод тиристора от вторичной обмотки трансформатора через диодный мост. Основная его функция заключается в создании временной задержки между моментом появления напряжения на аноде тиристора и моментом подачи отпирающего импульса на его управляющий электрод.

Эта временная задержка, определяемая постоянной времени RC-цепочки (τ = R * C), напрямую управляет фазовым углом открытия тиристора в течение каждого полупериода сетевого напряжения. Чем больше емкость конденсатора (или сопротивление резистора), тем больше задержка, тем позже откроется тиристор и тем меньшую часть полупериода анодный ток будет протекать через нагрузку (аккумулятор), осуществляя регулировку среднего значения зарядного тока.

Функциональное назначение

1. Фазовый сдвиг напряжения: Конденсатор, заряжаясь через резистор, создает сдвиг по фазе между напряжением на аноде тиристора и напряжением на управляющем электроде. Этот сдвиг и определяет момент подачи открывающего импульса.
2. Регулировка угла отпирания: Изменяя сопротивление управляющего резистора (потенциометра), пользователь изменяет постоянную времени RC-цепи. Это позволяет плавно регулировать момент открытия тиристора в пределах полупериода (от почти 0° до почти 180°), тем самым регулируя средний ток заряда аккумулятора от максимума до практически нуля.
3. Стабилизация управляющего импульса: Конденсатор способствует сглаживанию возможных кратковременных помех или выбросов напряжения в цепи управления, предотвращая ложные или преждевременные срабатывания тиристора, повышая стабильность работы зарядного устройства.
4. Формирование четкого фронта импульса: В момент достижения напряжением на конденсаторе порога отпирания тиристора, конденсатор может быстро разрядиться через управляющий переход, создавая достаточно крутой фронт импульса тока управления, необходимый для надежного включения мощного тиристора.

Сборка выпрямительного модуля на диодной сборке

Подготовьте диодную сборку KBPC5010 или аналог с характеристиками не менее 50А/1000В, установите ее на радиатор площадью ≥200см² через термопасту. Закрепите сборку винтами М5, обеспечивая равномерный прижим без перекосов. Наденьте изолирующие шайбы на крепежные элементы при монтаже на общий теплоотвод с тиристором.

Припаяйте к клеммам AC~ диодного моста провода от вторичной обмотки трансформатора сечением 4мм², соблюдая фазировку. К выходным контактам + и - прикрепите многожильные кабели для подключения к тиристорному регулятору и клеммам АКБ. Установите предохранитель 50А в разрыв плюсового провода в 10см от выхода моста.

Контроль качества сборки

Проверьте мультиметром в режиме прозвонки: отсутствие КЗ между корпусом и выводами, правильность полярности на выходе. Убедитесь, что сопротивление изоляции радиатора относительно цепи постоянного тока превышает 10МОм. Перед включением визуально проконтролируйте:

• Целостность всех изоляционных прокладок
• Отсутствие перегибов проводов в местах пайки
• Надежность крепления радиатора к корпусу устройства

Монтаж элементов на печатной плате

Подготовьте печатную плату согласно разработанной схеме и трассировке. Тщательно очистите поверхность платы от возможных загрязнений и оксидного слоя на контактных площадках, используя подходящий очиститель или мелкозернистую наждачную бумагу, соблюдая осторожность. Проверьте целостность дорожек и отсутствие коротких замыканий.

Начинайте монтаж с наименее габаритных и низкопрофильных компонентов, постепенно переходя к более крупным. Это облегчит процесс пайки и снизит риск механического повреждения мелких деталей. Убедитесь в наличии необходимого паяльного оборудования с регулируемой температурой, припоя и флюса.

Последовательность и особенности установки ключевых компонентов

Соблюдайте следующую рекомендуемую последовательность монтажа и особые требования к элементам:

1. Резисторы и маломощные диоды: Установите, соблюдая номиналы и мощность. Для диодов крайне важно соблюдать правильную полярность (катод/анод), обозначенную на плате и корпусе элемента.
2. Конденсаторы:
   • Керамические и пленочные: Устанавливайте в соответствии с обозначениями, полярность не требуется.
   • Электролитические: Обязательно соблюдайте полярность! Отрицательный вывод (катод) обычно помечен полосой на корпусе и соответствует обозначению на плате. Избегайте длительного перегрева при пайке.
3. Маломощные транзисторы и стабилитроны: Внимательно следите за цоколевкой (расположением выводов - эмиттер, база, коллектор для транзисторов; катод/анод для стабилитронов). Сверяйтесь с datasheet.
4. Тиристор (SCR): Это ключевой элемент.
   • Тщательно определите выводы: Анод (А), Катод (К), Управляющий электрод (УЭ).
   • Убедитесь в правильной ориентации согласно обозначениям на плате.
   • Из-за значительного тепловыделения при работе, обязательно монтируйте тиристор на радиатор. Надежно закрепите его перед пайкой, используя термопасту для улучшения теплопередачи. Пайку выводов выполняйте качественно, обеспечивая хороший тепловой контакт с дорожками платы.
5. Силовые диоды (выпрямительный мост):
   • Строго соблюдайте полярность выводов.
   • Как и тиристор, мощные диоды требуют установки на радиатор для эффективного отвода тепла.
   • Обеспечьте надежную пайку силовых цепей, возможно, потребуется дополнительное лужение дорожек или использование проводов.
6. Оптрон (если используется для гальванической развязки): Внимательно соблюдайте цоколевку передающей (светодиод) и приемной (фототранзистор/фотосимистор) частей.
7. Клеммы подключения:
   • Входные (к сети ~220В через трансформатор): Обеспечьте надежное крепление и пайку, исключающую искрение или нагрев.
   • Выходные (+ и - к АКБ): Используйте мощные клеммы, рассчитанные на зарядный ток. Категорически соблюдайте полярность! Ошибка приведет к выходу из строя устройства и АКБ.
   • Клемма "Масса" (если предусмотрена схемой): Для подключения к минусу АКБ или шасси.
8. Провода к трансформатору и предохранителю: Используйте провод достаточного сечения. Места пайки проводов к плате должны быть механически прочными. Предохранитель установите в держатель согласно номиналу.

После завершения монтажа всех компонентов:

Этап	Действие
Визуальный контроль	Тщательно осмотрите плату: проверьте правильность установки всех элементов, полярность, качество пайки (отсутствие холодных паек, перемычек, непропаев).
Промывка	Удалите остатки флюса с платы с помощью изопропилового спирта или специального очистителя.
Проверка на КЗ	Перед подачей напряжения обязательно проверьте мультиметром в режиме прозвонки отсутствие коротких замыканий между цепями питания (+ и -), а также между выводами мощных компонентов (тиристора, диодов) и их радиаторами.

Только после успешного прохождения этих этапов можно переходить к предварительным электрическим проверкам схемы с помощью тестера и, впоследствии, к осторожному первому включению.

Пайка мощных выводов: правила надёжного контакта

Мощные выводы тиристоров, диодов и клеммных колодок в автомобильных зарядных устройствах подвергаются значительным токовым нагрузкам, что требует особого подхода к пайке. Некачественное соединение приведёт к перегреву, искрению и разрушению контакта под воздействием вибрации и температурных перепадов.

Используйте только паяльник мощностью от 80 Вт с массивным медным жалом – низкотемпературные инструменты не обеспечат достаточного прогрева массивных деталей. Обязательно зачистите контактные поверхности выводов до металлического блеска при помощи наждачной бумаги или ножа, после чего обезжирите спиртом или растворителем.

Ключевые этапы технологии пайки

1. Лужение поверхностей: Нанесите флюс (только активные бескислотные составы для электроники!), равномерно прогрейте вывод и дорожку платы, затем распределите припой марки ПОС-60 тонким слоем.
2. Фиксация детали: Зафиксируйте компонент струбциной или в держателе – вибрация при пайке нарушит адгезию.
3. Прогрев соединения: Одновременно приложите жало к выводу и контактной площадке (3-5 секунд). Припой должен равномерно покрыть зону контакта без пузырей и наплывов.
4. Контроль качества: Готовое соединение – блестящее, без трещин и серых пятен. Механически проверьте прочность: попытка оторвать вывод пассатижами не должна приводить к смещению.

Избегайте типичных ошибок: перегрев элемента (вызовет отжиг полупроводникового слоя тиристора), холодная пайка (матово-шероховатая поверхность), использование кислотных флюсов (разъедают контакты со временем). Для дополнительной защиты от вибрации после остывания нанесите термостойкий силиконовый герметик на место пайки, исключая попадание на токоведущие части.

Параметр	Рекомендуемое значение
Температура жала паяльника	320-380°C
Диаметр припоя	2-3 мм
Допустимый зазор в соединении	< 0,2 мм

Проверяйте готовое устройство под нагрузкой: в течение 10 минут работы при номинальном токе место пайки не должно темнеть или выделять тепло. Используйте термопасту для монтажа тиристоров на радиатор – это снизит общий нагрев узла и продлит срок службы паяных контактов.

Изолирование высоковольтных цепей в корпусе

Изоляция высоковольтных цепей (сетевое напряжение 220В) от низковольтной части (выход на АКБ 12В) является критически важным требованием безопасности. Применяется двойная изоляция проводников: основная изоляция проводов дополняется разделительными барьерами внутри корпуса. Все соединения первичной цепи выполняются термостойким кабелем с маркировкой не ниже 600В, исключающим пробой при нагреве.

Корпус проектируется с обязательными физическими разделительными перегородками между силовым блоком (трансформатор, тиристор, симистор) и управляющей платой. Высота перегородок должна превышать минимально допустимое расстояние по воздуху (не менее 5-6 мм для 220В). Для предотвращения поверхностного пробоя используются ребра жесткости или U-образные канавки на перегородках, увеличивающие путь тока утечки.

Ключевые меры изоляции

• Разделительный трансформатор: Обмотки разделены усиленной изоляцией (двойной слой лака + защитная лента), сердечник заземляется.
• Монтажные платы: High-voltage трасса разводится с увеличенными клиренсами (≥3.5 мм) и кренами (≥4 мм), применяются фрезерованные канавки под дорожками.
• Точки коммутации: Клеммники сетевого входа/выхода оснащаются защитными кожухами, исключающими касание при открытом корпусе.

Элемент	Требование к изоляции	Контрольная точка
Силовые дорожки	Покрытие UV-лаком (толщина ≥100 мкм)	Отсутствие микротрещин при 5x увеличении
Трансформатор	Сопротивление изоляции >100 МОм (500В мегомметром)	Между первичной/вторичной обмотками
Корпус	Диэлектрическая прочность >4 кВ (50 Гц, 1 мин)	Между разъемами 220В и металлом корпуса

Обязательно тестирование на пробой мегомметром перед сборкой (1 кВ между цепями) и подача испытательного напряжения 3 кВ переменного тока после финальной компоновки. Заземление корпуса выполняется отдельным проводом (сечение ≥0.75 мм²) с контактной площадкой под зубчатую шайбу, исключающую ослабление соединения.

Калибровка измерительных приборов

Точность показаний вольтметра и амперметра критична для безопасной зарядки АКБ, так как ошибки измерений могут привести к перезаряду или недозаряду батареи, сокращая её срок службы или вызывая повреждение. Калибровка подтверждает соответствие приборов эталонным значениям, обеспечивая корректное отображение напряжения и тока в цепи тиристорного регулятора.

Перед калибровкой убедитесь в стабильности входного напряжения сети и отсутствии помех. Используйте поверенные мультиметры или лабораторные источники питания с точностью не ниже 0.5% для формирования эталонных сигналов. Все регулировки выполняются при комнатной температуре после 30-минутного прогрева схемы.

Порядок калибровки приборов

Для вольтметра:

1. Подайте эталонное напряжение 14.4 В на клеммы устройства (имитация АКБ)
2. Отрегулируйте подстроечный резистор вольтметра до совпадения показаний с эталоном
3. Проверьте точность в точках 12.0 В (холостой ход) и 15.0 В (режим перезаряда)

Для амперметра:

• В разрыв зарядной цепи включите эталонный шунт или токовые клещи
• Задайте нагрузку 5А/10А через резисторной стенд
• Корректируйте калибровочный потенциометр амперметра

Параметр	Эталонное значение	Допустимая погрешность
Напряжение	14.40±0.05 В	≤1%
Ток заряда	5.00±0.10 А	≤2%

После калибровки обязательно проверьте срабатывание тиристора при достижении напряжением порога 14.7 В. Погрешность отключения не должна превышать ±0.1 В. Для термокомпенсации датчиков используйте поправочные коэффициенты при работе вне диапазона +20°C±5°C.

Настройка порога отключения по напряжению

Корректная установка порога отключения критична для предотвращения перезаряда АКБ. Значение выбирается исходя из типа батареи: для стандартных свинцово-кислотных АКБ оптимальный диапазон составляет 14.2–14.7 В при температуре +25°C. Точное напряжение срабатывания регулируется подстроечным резистором в цепи управления тиристора.

Перед настройкой подключите к выходу устройства цифровой вольтметр с погрешностью не более 0.5%. Подайте питание на схему без подключенной батареи, имитируя достижение целевого напряжения через лабораторный источник. Вращайте подстроечный резистор до момента отсечки тиристора (контролируйте по погасанию индикатора нагрузки).

Ключевые параметры и этапы калибровки

Используйте эталонный источник постоянного тока для точной установки. Основные шаги:

1. Соберите контрольную цепь: источник → вольтметр → клеммы зарядного устройства
2. Установите на источнике напряжение ниже порогового (например, 13.8 В)
3. Медленно повышайте напряжение, вращая регулятор источника до целевого значения
4. Корректируйте подстроечный резистор до момента отключения тиристора
5. Проверьте гистерезис: снижайте напряжение до 13.2–13.5 В для проверки возобновления заряда

Тип АКБ	Порог отключения (В)	Гистерезис (В)
WET (обслуживаемые)	14.4 ±0.2	0.8–1.0
AGM/GEL	14.2 ±0.1	0.5–0.7
Ca/Ca (кальциевые)	14.7 ±0.2	0.9–1.2

Учитывайте температурную компенсацию: при работе в условиях мороза ниже -10°C повышайте порог на 0.03 В на каждый градус снижения температуры. Для схем с опорным стабилитроном (типа TL431) заменяйте резистор в делителе напряжения на NTC-термистор 10 кОм.

После калибровки проведите тестовый цикл заряда разряженной АКБ под контролем вольтметра. Фиксируйте момент отсечки при достижении установленного напряжения и последующее падение тока до нуля. Отсутствие просадки напряжения после отключения подтвердит правильность настройки.

Тестирование работы схемы на лампочке

Перед подключением к аккумулятору настоятельно рекомендуется провести тестирование собранной тиристорной схемы на автомобильной лампе накаливания. Это позволяет визуально оценить работоспособность узла регулировки тока и защитить аккумулятор от потенциальных рисков, связанных с возможными ошибками монтажа или неисправностями компонентов.

Лампа выполняет роль активной нагрузки, имитируя аккумулятор, но предоставляя явную визуальную индикацию протекающего тока через изменение яркости свечения. Это ключевое преимущество для безопасной отладки. Номинал лампы (например, 12V 55W или 21W) следует выбирать исходя из расчетного максимального тока схемы.

Порядок тестирования и ключевые наблюдения

Подключите лампу накаливания к выходным клеммам зарядного устройства вместо аккумулятора. Подайте питание от трансформатора на схему. Основные этапы проверки:

1. Проверка минимального/максимального напряжения: Плавно вращайте ручку переменного резистора. Напряжение на лампе должно изменяться от почти нуля до значения, близкого к напряжению холостого хода вторичной обмотки трансформатора (без нагрузки).
2. Контроль яркости свечения: Напрямую наблюдайте за лампой:
   • При минимальном положении регулятора лампа должна быть выключена или светиться очень тускло (красным низа накала).
   • При среднем положении – светиться вполнакала (оранжевый свет).
   • При максимальном положении – светиться полным накалом (яркий бело-желтый свет).
3. Проверка стабильности: Установите регулятор в среднее положение. Яркость лампы должна оставаться стабильной, без мерцания или самопроизвольных изменений. Мерцание указывает на проблемы со стабильностью открывания тиристора или питанием управляющей цепи.
4. Проверка реакции: Быстро покрутите регулятор от минимума к максимуму и обратно. Яркость лампы должна плавно и немедленно следовать за изменением положения регулятора. Задержки или скачки яркости недопустимы.

Типичные параметры при тестировании на лампе 12V 55W:

Положение регулятора	Напряжение на лампе (примерно)	Состояние лампы	Примечание
Минимум	0.5 - 2.5 В	Погасшая или тусклое красное свечение	Тиристор закрыт или открыт на малый угол
Середина	6 - 9 В	Средняя яркость, оранжевый свет	Тиристор открыт примерно на 90°-120°
Максимум	10 - 14 В	Полная яркость, бело-желтый свет	Тиристор открыт почти на весь полупериод (>150°)

Успешное прохождение всех этапов теста на лампе (плавное регулирование напряжения от ~0В до Uхх трансформатора, соответствующее изменение яркости без мерцания и задержек) является основным критерием готовности схемы к работе с аккумулятором. Только после этого допустимо переходить к зарядке аккумулятора, начав с минимального тока и контролируя процесс.

Проверка фазоимпульсного управления осциллографом

Проверка фазоимпульсного управления необходима для подтверждения корректной работы генератора импульсов и синхронизации открытия тиристора с полупериодами сетевого напряжения. Осциллограф позволяет визуализировать временные соотношения между напряжением сети, управляющими импульсами и моментом отпирания силового ключа.

Для диагностики подключите щупы осциллографа к контрольным точкам схемы: первый канал – к вторичной обмотке трансформатора синхронизации (напряжение сети), второй канал – к управляющему электроду тиристора. Установите режим синхронизации по сетевой частоте (50 Гц) и развертку 5-10 мс/деление.

Ключевые параметры осциллограммы

• Форма сетевого напряжения: Должна отображать чистую синусоиду 220В/50Гц без искажений
• Положение импульсов управления: Должны находиться в начале каждого полупериода (для схем с полным управлением) или в строго определенной фазе
• Длительность импульсов: 10-100 мкс с крутым фронтом нарастания
• Амплитуда отпирающих импульсов: 3-10В в зависимости от типа тиристора

Параметр	Нормальное значение	Признак неисправности
Сдвиг импульсов	Симметричен в обоих полупериодах	Асимметрия, смещение относительно перехода через ноль
Фронт импульса	Крутой (менее 1 мкс)	Пологий подъем, дребезг
Стабильность	Фиксированная фаза при изменении нагрузки	Дрейф положения импульсов

При регулировке угла отпирания наблюдайте плавное смещение управляющих импульсов вдоль временной оси. Отсутствие импульсов или их нестабильность указывают на проблемы в цепи управления: неисправность фазосдвигающего конденсатора, обрыв в цепи синхронизации, выход из строя динистора или генераторного узла.

Замер КПД собранного устройства

Для замера КПД необходимо определить входную и выходную мощность устройства. Входная мощность (P_вх) рассчитывается как произведение напряжения сети (U_сети ≈ 220 В) и потребляемого тока (I_потр), измеренного на первичной обмотке трансформатора. Выходная мощность (P_вых) вычисляется через зарядный ток (I_зар) и напряжение на клеммах АКБ (U_АКБ).

КПД (η) рассчитывается по формуле: η = (P_вых / P_вх) × 100%. Для точности замеры производят при стабильной нагрузке (например, при 50% заряда АКБ). Погрешность вносит нагрев элементов, поэтому измерения проводят после выхода устройства на рабочий режим.

Порядок выполнения замеров

1. Подключите амперметр последовательно в первичную цепь (сеть 220 В).
2. Подключите вольтметр к входным клеммам устройства.
3. Установите мультиметр в разрыв "+" выходной цепи для замера I_зар.
4. Измерьте U_АКБ на клеммах аккумулятора под нагрузкой.
5. Рассчитайте:
   • P_вх = U_сети × I_потр
   • P_вых = U_АКБ × I_зар

Типовые значения КПД: Для тиристорных зарядных устройств КПД обычно составляет 60-75% из-за потерь:

• Нагрев обмоток трансформатора
• Падение напряжения на тиристоре
• Потери в выпрямительном мосту

Фактор влияния	Вклад в потери
Трансформатор	15-20%
Тиристорный регулятор	8-12%
Выпрямитель	5-7%

Важно: При КПД ниже 60% проверьте температуру ключевых компонентов – перегрев указывает на неправильный расчет схемы или дефекты монтажа.

Оценка тепловыделения при максимальной нагрузке

Основным источником тепла в тиристорном зарядном устройстве является сам тиристор, работающий в ключевом режиме. При максимальном токе заряда (обычно 8-10А для легковых АКБ) мощность потерь на тиристоре рассчитывается по формуле: P_рас = U_пр × I_з, где U_пр – прямое падение напряжения на открытом тиристоре (1.2-2В), а I_з – ток заряда. Для тиристора КУ202Н при I_з=10А и U_пр=1.7В потери составят 17Вт.

Дополнительные потери возникают на выпрямительном диодном мосте (до 8-12Вт при 10А из-за падения ~0.8-1.2В на каждом плече), токоизмерительном резисторе (например, 0.1Ом при 10А даст 10Вт), а также на соединительных проводах и трансформаторе. Суммарная мощность тепловыделения может достигать 35-45Вт в пиковом режиме, что требует комплексного подхода к теплоотводу.

Ключевые аспекты теплового расчета

Для предотвращения перегрева необходимо:

1. Расчет радиатора: Термическое сопротивление система "тиристор-радиатор" (R_th) должно удовлетворять условию: T_j = T_amb + P_рас × (R_th(j-c) + R_th(c-r) + R_th(r-a)) ≤ T_jmax (150-175°C для большинства тиристоров), где:
   • T_amb – температура окружающей среды (40-50°C в подкапотном пространстве)
   • R_th(j-c) – переход-корпус тиристора (0.7-1.5°C/Вт)
   • R_th(c-r) – контакт корпус-радиатор (0.1-0.5°C/Вт с термопастой)
   • R_th(r-a) – сопротивление радиатора (требуется <1.5-2°C/Вт для 17Вт)
2. Распределение нагрузки: Для мощных устройств (>10А) рекомендуется:
   • Параллельное включение тиристоров с выравнивающими резисторами
   • Установка диодного моста на отдельный радиатор
   • Применение шин вместо проводов для снижения сопротивления

Контрольные параметры при испытаниях:

Компонент	Допустимая температура, °C	Метод контроля
Корпус тиристора	≤85	Термопара/пирометр
Диодный мост	≤75	Термочувствительная краска
Силовые резисторы	≤110	Инфракрасный термометр

Критически важно обеспечить принудительное охлаждение при длительной работе в режиме максимального тока – тепловой пробой тиристора происходит мгновенно при превышении T_jmax. Для надежной эксплуатации расчетные температуры компонентов должны иметь запас 15-20% относительно предельных значений.

Зарядка глубоко разряженной батареи: алгоритм действий

Важно: При напряжении ниже 10.8 В классические ЗУ на тиристорах часто отказываются заряжать АКБ из-за срабатывания защиты по низкому напряжению. Требуется принудительный запуск режима восстановления.

Для работы с глубоко разряженными экземплярами (2-8 В) тиристорное зарядное устройство должно иметь ручную регулировку тока или функцию "BOOST". Предварительно проверьте целостность корпуса и уровень электролита.

Поэтапная процедура

1. Принудительный запуск
   • Отключите автоматический режим (если есть)
   • Переведите регулятор тока в минимальное положение
   • Подключите клеммы к АКБ строго соблюдая полярность
2. Фаза восстановления
   • Плавно повышайте ток до 5% от емкости (0.5А для 55Ач)
   • Контролируйте нагрев корпуса АКБ (не выше 40°C)
   • Дождитесь роста напряжения до 10.5-11 В (2-24 часа)
3. Основная зарядка

   Параметр	Значение
   Ток заряда	10% от емкости (5.5А для 55Ач)
   Ограничение напряжения	14.4 ±0.2 В
   Критерий завершения	Стабилизация напряжения + падение тока ниже 1А

4. Финишная обработка
   • Снизьте ток до 1-2А на 2 часа
   • Проверьте плотность электролита (1.27-1.28 г/см³)

Критические показатели для прерывания процесса: резкий нагрев корпуса, выкипание электролита, отсутствие роста напряжения в течение 3 часов на этапе восстановления.

Обработка клемм перед началом заряда

Перед подключением зарядного устройства на тиристоре к аккумулятору автомобиля, клеммы требуют тщательной подготовки. Загрязнения, окислы и следы электролита на контактных поверхностях создают высокое переходное сопротивление, что приводит к потерям энергии, перегреву соединений и некорректной работе системы управления зарядом.

Неочищенные клеммы могут провоцировать искрение при подключении, что особенно опасно из-за выделения взрывоопасного гремучего газа вблизи аккумулятора. Дополнительно, плохой контакт искажает показания датчиков напряжения, вызывая ошибки в алгоритме тиристорного регулирования тока заряда.

Этапы обработки

1. Визуальный осмотр
   • Проверить клеммы на наличие трещин, глубокой коррозии или механических повреждений
   • Убедиться в отсутствии вздутия корпуса АКБ и подтёков электролита
2. Очистка контактных поверхностей
   • Отсоединить клеммы от аккумулятора (сначала отрицательную!)
   • Обработать выводы АКБ и внутреннюю поверхность клемм металлической щёткой
   • Удалить остатки загрязнений ветошью, смоченной в растворе пищевой соды (1 ст.л. на 200 мл воды)
3. Контроль плотности прилегания
   • После очистки затянуть клеммы с усилием 5-6 Н·м
   • Проверить отсутствие люфта ручным покачиванием
   • Нанести тонкий слой технического вазелина или антикоррозионного спрея

Материал клемм	Рекомендуемое средство очистки	Запрещённые методы
Свинец	Латунная щётка + содовый раствор	Наждачная бумага (крупная фракция)
Латунь/Медь	Специальные очистители электроконтактов	Абразивные пасты
Сталь с покрытием	Сухая чистка щёткой	Кислотные растворы

Критически важно: все операции выполняются при выключенном зарядном устройстве и отсоединённом сетевом кабеле. После обработки необходимо убрать остатки чистящих составов с корпуса АКБ во избежание образования токопроводящих мостиков.

Определение степени заряда по напряжению холостого хода

Напряжение холостого хода (НХХ) аккумуляторной батареи измеряется при отключенной нагрузке и отсутствии зарядного тока после стабилизации электрохимических процессов. Для корректных замеров необходимо выдержать АКБ в покое 4-6 часов после отключения от зарядного устройства или нагрузки. Этот параметр напрямую коррелирует с концентрацией электролита и плотностью активной массы на электродах.

Точность оценки состояния батареи зависит от температуры окружающей среды и степени поверхностного заряда. Измерения рекомендуется проводить при +20°C, так как температурные отклонения требуют введения поправочных коэффициентов (≈0.003 В на 1°C). Перед проверкой следует исключить эффект "плавающего" напряжения кратковременной нагрузкой (например, включением дальнего света на 10-15 секунд).

Соотношение НХХ и уровня заряда

Основные зависимости для свинцово-кислотных АКБ номиналом 12 В:

Напряжение (В)	Степень заряда (%)	Плотность электролита (г/см³)
12.70–12.90	100	1.265–1.275
12.50–12.60	75	1.225–1.235
12.20–12.30	50	1.190–1.200
12.00–12.10	25	1.155–1.165
≤11.90	0	≤1.120

Критические нюансы интерпретации:

• Сульфатация пластин снижает реальную ёмкость при нормальных показателях НХХ
• Деградация электродов вызывает повышенное "проседание" напряжения под нагрузкой
• Неравномерный заряд банок свидетельствует о межэлементном замыкании

В тиристорных зарядных устройствах контроль НХХ используется для автоматического переключения в режим дозаряда при достижении 14.4 В и последующего отключения при стабилизации на уровне 12.6–12.7 В. Погрешность измерений компенсируется алгоритмом термокоррекции и временной задержкой при срабатывании пороговых значений.

Влияние температуры на процесс заряда

Температура окружающей среды и самого аккумулятора напрямую влияет на химические реакции при электрохимическом восстановлении свинцовых пластин. При снижении температуры ниже +10°C вязкость электролита возрастает, что замедляет диффузию ионов и увеличивает внутреннее сопротивление батареи. Это требует повышения напряжения заряда для достижения необходимого тока, но чрезмерное напряжение провоцирует ускоренный гидролиз воды и газовыделение.

Перегрев АКБ свыше +35°C вызывает противоположные эффекты: снижение порога газообразования, ускорение сульфатации и риск термической деформации пластин. Тиристорные зарядные устройства особенно чувствительны к температурным колебаниям из-за зависимости отпирающего напряжения тиристоров от температуры p-n-переходов. При нагреве корпуса тиристора на каждые 10°C его управляющий ток возрастает на 5-15%, что может вызвать несанкционированное открытие и перезаряд.

Ключевые аспекты температурной компенсации

• Термозависимость напряжения отсечки: Без температурной компенсации тиристорное ЗУ подаст избыточное напряжение на холодную АКБ (риск электролиза) и недостаточное на перегретую (недозаряд)
• Тепловой дрейф параметров: Нагрев силового тиристора снижает его сопротивление в открытом состоянии, увеличивая ток заряда на 8-12% при ΔT=30°C
• Обратная связь по температуре: Современные схемы используют NTC-термисторы для коррекции:
  1. Компенсация опорного напряжения (-3.9 мВ/°C на элемент)
  2. Динамическая регулировка тока триггерного импульса

Температура АКБ (°C)	Оптимальное напряжение заряда (В)	Эффект отклонения
-20	15.8-16.2	Недостаточная ионизация электролита
+25	14.2-14.7	Номинальный режим
+50	13.6-13.9	Ускоренная коррозия решёток

Критически важно размещать датчик температуры непосредственно на корпусе АКБ, а не на радиаторе тиристора. Игнорирование температурной компенсации сокращает ресурс батареи на 30-40% за 5 циклов зимнего заряда из-за необратимой сульфатации и осыпания активной массы.

Сигнализация завершения заряда звуковым оповещением

При достижении аккумулятором полного заряда тиристорное устройство прекращает подачу основного тока. Контроль этого состояния реализуется через дополнительную схему мониторинга напряжения на клеммах АКБ. При пересечении порогового значения (обычно 14.4–14.7 В для 12В батарей) компаратор или транзисторный ключ переключает логический уровень сигнала.

Изменение сигнала активирует генератор звуковой частоты, собранный на базе интегрального таймера NE555 или транзисторного мультивибратора. Генератор подает колебания на пьезоэлектрический излучатель или динамик через усилительный каскад. Для привлечения внимания часто используется прерывистый сигнал (биппер) с частотой 1–3 кГц, громкость регулируется подбором резисторов в цепи нагрузки.

Ключевые особенности реализации

• Гальваническая развязка между силовой частью и схемой оповещения через оптрон или реле
• Настройка порога срабатывания подстроечным резистором с защитой от ложных срабатываний
• Автономное питание звукового модуля от отдельного стабилизированного источника 5–12В

Компонент	Назначение
Компаратор LM393	Сравнение напряжения АКБ с эталоном
Таймер NE555	Генерация тональных импульсов
Пьезоизлучатель HCM-1203	Преобразование сигнала в звук

Для энергосбережения схема автоматически отключает звук через 30–120 секунд при помощи RC-цепи, подключенной к сбросу таймера. При возобновлении заряда (падении напряжения ниже 13.2 В) система возвращается в режим мониторинга без дополнительных действий.

Эксплуатация в гараже: требования к помещению

Гаражное помещение для работы с тиристорными зарядными устройствами должно соответствовать базовым нормам электробезопасности. Обязательно наличие исправной приточно-вытяжной вентиляции для отвода газов, выделяемых аккумулятором при зарядке. Температурный режим необходимо поддерживать в диапазоне +10°C до +25°C – выход за эти пределы снижает эффективность заряда и повышает риск коррозии клемм.

Поверхности в радиусе 1 метра вокруг зарядного комплекта должны быть выполнены из негорючих материалов (бетон, металл, кирпич). Запрещается размещать легковоспламеняющиеся жидкости, ветошь или древесные материалы в зоне работы устройства. Требуется регулярная уборка от пыли, способной вызвать статическое электричество или нарушить теплоотвод с корпуса тиристора.

Ключевые требования к электропроводке

• Отдельная линия питания от распределительного щитка с автоматом класса C
• Сечение медного кабеля не менее 2.5 мм² при длине до 10 метров
• Обязательное заземление розетки (проверка УЗО ежеквартально)
• Запрет на использование удлинителей без заземляющего контакта

Параметр	Минимальное требование	Рекомендуемое значение
Высота размещения устройства	0.8 м от пола	1.2 м (защита от случайных брызг)
Освещенность рабочей зоны	75 люкс	200 люкс
Расстояние до стен	15 см (вентиляция радиатора)	30 см

1. Проверьте влажность – показатели выше 80% требуют установки влагопоглотителя
2. Организуйте аварийный доступ к главному рубильнику электропитания гаража
3. Установите огнетушитель типа ABC или ВСЕ не далее 3 метров от зарядного места

Хранение устройства при минусовых температурах

Длительное воздействие отрицательных температур критично для электронных компонентов зарядного устройства. Конденсаторы теряют ёмкость, электролиты в аккумуляторных отсеках (если есть) замерзают, а пластиковый корпус становится хрупким и подвержен растрескиванию при механическом воздействии.

Перед зимним хранением выполните полное отключение от сети и автомобиля, затем проведите визуальный осмотр на отсутствие влаги в разъёмах. Запрещено хранить устройство в сырых помещениях (гаражи, подвалы) даже при плюсовой температуре из-за риска образования конденсата при перепадах температур.

Рекомендации по консервации

• Упаковка: Поместите устройство в герметичный полиэтиленовый пакет с силикагелем (5-10 грамм), выдавив воздух перед запечатыванием.
• Температурный режим: Оптимальный диапазон - от -5°C до +10°C. Избегайте нагрева выше +25°C и охлаждения ниже -25°C.
• Положение: Храните в горизонтальном положении для предотвращения деформации корпуса.

Фактор риска	Последствия	Меры предотвращения
Конденсат	Коррозия платы, замыкания	Герметизация + влагопоглотитель
Переохлаждение (-30°C и ниже)	Разрушение тиристорных радиаторов	Утепление пенополиуретаном
Резкие перепады температур	Растрескивание паяных соединений	Запрет на включение до прогрева до +5°C

Перед сезонным использованием выдержите устройство 24 часа при комнатной температуре без распаковки. Проверьте целостность корпуса и отсутствие инея на компонентах перед подключением к сети.

Типовые неисправности и диагностика

Диагностика зарядного устройства на тиристоре начинается с проверки наличия сетевого напряжения и целостности предохранителей на входе и выходе. Обязательно отсоедините устройство от сети и аккумулятора перед любыми внутренними проверками. Визуально осмотрите плату на предмет почерневших компонентов, вздувшихся конденсаторов, оплавившихся участков дорожек или обрывов проводов.

Тиристорные схемы чувствительны к состоянию элементов цепи управления (конденсаторы, резисторы, диоды, транзистор в фазоимпульсном генераторе) и самого силового тиристора. Нестабильность или отсутствие зарядного тока часто связаны именно с этой частью схемы. Также частой причиной неисправностей являются окисленные или подгоревшие контакты регулятора тока и клемм подключения к АКБ.

Распространенные неисправности и методы их выявления

Основные симптомы и возможные неисправности:

Симптом	Возможные причины / Что проверять
Устройство включается (горит индикатор сети), но зарядный ток отсутствует полностью	Обрыв в цепи подключения к АКБ: Проверьте целостность проводов, надежность контакта в клеммах ("крокодилах"). Неисправность силового диодного моста: Прозвоните диоды моста мультиметром в режиме проверки диодов на обрыв/КЗ. Обрыв силового тиристора: Проверьте тиристор мультиметром (анод-катод должен звониться как диод в одну сторону, управляющий электрод-катод должен иметь сопротивление). Отсутствие импульсов управления на тиристоре: Проверьте наличие переменного напряжения на входе цепи управления, исправность элементов фазоимпульсного генератора (транзистор, диоды, конденсаторы, резисторы), целостность цепи от генератора до управляющего электрода тиристора.
Зарядный ток есть, но его невозможно регулировать (всегда максимум)	Пробит силовой тиристор: Тиристор постоянно открыт. Проверьте тиристор (анод-катод звонится в обе стороны как КЗ). Неисправность в цепи регулировки: Обрыв регулировочного переменного резистора, обрыв в цепи его подключения к управляющей схеме, неисправность элемента (транзистор, конденсатор) в узле формирования управляющего импульса, отвечающего за его задержку (фазу).
Зарядный ток нестабилен, "прыгает", устройство работает рывками	Плохой контакт: Проверьте соединения проводов (особенно клеммы АКБ и сетевую вилку), контакты переменного резистора регулировки тока (почистите или замените). Проблемы в цепи управления: "Плавающий" контакт или подгорание дорожки на плате, неисправность конденсатора в фазоимпульсном генераторе (потеря емкости, утечка), нестабильный транзистор в генераторе. Частичный пробой тиристора: Тиристор самопроизвольно открывается/закрывается.
Устройство перегревается, сильный гул трансформатора, запах гари	Короткое замыкание в нагрузке (АКБ): Убедитесь, что аккумулятор исправен и подключен правильно. Межвитковое замыкание в силовом трансформаторе: Проверьте трансформатор (сильный нагрев без нагрузки, пониженное выходное напряжение). Неисправность диодного моста (пробит один или более диодов): Проверьте диоды моста. Пробит тиристор: Проверьте тиристор. Перегрузка по току: Убедитесь, что выбранный ток заряда не превышает номинальные возможности устройства и АКБ.
Индикатор сети не горит, устройство не работает	Отсутствие сетевого напряжения / Неисправность сетевого провода/вилки: Проверьте напряжение в розетке, целостность провода и вилки. Перегорание входного предохранителя: Замените предохранитель. Если новый предохранитель сразу перегорает – ищите КЗ в первичной цепи (трансформатор, сетевой провод, выключатель) или во вторичной (мост, тиристор, подключенная АКБ). Обрыв первичной обмотки трансформатора: Проверьте сопротивление первичной обмотки. Неисправность выключателя/сетевого фильтра (если есть): Прозвоните выключатель.

При диагностике активно используйте мультиметр:

1. Проверка напряжений: Соблюдая осторожность (напряжение сети опасно!), измерьте переменное напряжение на вторичной обмотке трансформатора. После диодного моста должно быть постоянное пульсирующее напряжение. В точке соединения анода тиристора и моста - то же пульсирующее напряжение. На выходе устройства (после тиристора) - регулируемое постоянное напряжение, зависящее от положения ручки тока.
2. Проверка элементов:
   • Тиристор: В выключенном состоянии сопротивление между анодом и катодом должно быть высоким (сотни кОм/МОм) в обоих направлениях. Между управляющим электродом (УЭ) и катодом - обычно несколько десятков Ом. Кратковременная подача "+" на УЭ (относительно катода) при наличии "+" на аноде (относительно катода) должна открывать тиристор (сопротивление Анод-Катод падает до единиц Ом).
   • Диоды (в мосту): Проверьте каждый диод мультиметром в режиме проверки диодов. В прямом направлении падение ~0.5-0.7В, в обратном - обрыв (OL).
   • Конденсаторы: Подозрительные конденсаторы (вздутые, с подтеками) лучше заменить. Проверить емкость точно можно только выпаяв и используя мультиметр с функцией измерения емкости.
   • Резисторы: Проверить номинал мультиметром в режиме измерения сопротивления. Особое внимание – резисторам в цепи управления тиристором.

Замена тиристора при пробое перехода

Пробой p-n перехода тиристора проявляется как короткое замыкание анода и катода даже без сигнала на управляющем электроде. При этом зарядное устройство теряет регулировку тока, возможен постоянный максимальный заряд или полное отсутствие напряжения на выходе. Проверка мультиметром в режиме диода между анодом и катодом покажет близкое к нулю сопротивление в обоих направлениях.

Перед заменой обязательно отключите устройство от сети и разрядите конденсаторы через резистор 5-10 кОм. Демонтируйте неисправный тиристор, отпаяв выводы паяльником мощностью 40-60 Вт. Зачистите контактные площадки платы от остатков припоя, используя оплетку или отсос.

Ключевые этапы монтажа нового компонента

Выбор аналога: Установите тиристор с идентичными или улучшенными параметрами:

• Напряжение повторяющегося включения (V_DRM) ≥ 25 В
• Средний ток в открытом состоянии (I_T(AV)) ≥ 10 А
• Ток управления (I_GT) ≤ 50 мА

Монтажные требования:

1. Нанесите термопасту на монтажную площадку при установке на радиатор
2. Фиксируйте корпус винтом с диэлектрической шайбой
3. Пайку выполняйте быстро (< 3 сек) при температуре 250-300°C
4. Контролируйте отсутствие перемычек припоя между выводами

Проверочные операции после замены:

Тест	Методика	Норма
Холостой ход	Измерение выходного напряжения без нагрузки	13.8-14.4 В
Короткое замыкание	Имитация КЗ на 1-2 сек через амперметр	Ток ≤ паспортного значения
Термоконтроль	Работа под нагрузкой 30 мин	Температура корпуса ≤ 80°C

Контроль закипания электролита в банках

Интенсивное газовыделение при закипании электролита приводит к выбросу кислотного тумана, оголению пластин и необратимой сульфатации. В тиристорных зарядных устройствах этот процесс возникает при превышении критического напряжения, обычно выше 14.4 В для 12-вольтовых АКБ, когда основная реакция заряда сменяется электролизом воды.

Тиристорная схема позволяет минимизировать риски закипания через фазовое регулирование тока. При грамотной настройке отсечки напряжения и применении температурной компенсации устройство автоматически снижает зарядный ток при приближении к порогу газообразования.

Ключевые методы контроля

• Визуальный мониторинг - регулярная проверка банок на появление пузырьков газа при открытых пробках во время финальной стадии заряда
• Термодатчики - установка NTC-сенсоров на корпус АКБ для коррекции напряжения при нагреве (снижение на 0.03 В/°C от эталонных 25°C)
• Акустический контроль - распознавание характерного "булькающего" звука с помощью микрофона с фильтром низких частот

Параметр контроля	Критическое значение	Действие при превышении
Напряжение на клеммах	14.6 В (25°C)	Переход в буферный режим (13.8 В)
Температура электролита	40°C	Снижение тока на 50%
Длительность газовыделения	30 минут	Аварийное отключение

Важно: При монтаже тиристорного регулятора предусмотрите цепь обратной связи по напряжению с гистерезисом 0.2 В. Это предотвратит циклическое включение/отключение при достижении порога кипения. Для обслуживаемых АКБ обязателен контроль плотности электролита - прекращайте заряд при достижении 1.27 г/см³ и стабилизации показателя в течение часа.

Меры предосторожности при работе с кислотными АКБ

Работа с кислотными автомобильными аккумуляторами требует строгого соблюдения правил безопасности из-за риска химических ожогов, взрыва газов и поражения электрическим током. Особое внимание уделяется процессу зарядки с использованием тиристорных устройств, где ошибки подключения или перезаряд могут привести к необратимым последствиям.

Тиристорные зарядные устройства, несмотря на свою эффективность, требуют контроля из-за нелинейности характеристик и возможного перегрева элементов. Соблюдение приведенных ниже мер минимизирует риски при обслуживании АКБ и продлевает срок их службы.

Ключевые правила безопасности

• Вентиляция: Работайте только в проветриваемых помещениях. Выделяемый при зарядке водород взрывоопасен при концентрации от 4%.
• Защита от искр и огня: Запрещено курить, использовать открытое пламя или инструменты, вызывающие искры, вблизи АКБ.
• СИЗ (Средства Индивидуальной Защиты):
  • Кислотостойкие перчатки
  • Защитные очки (при работе с электролитом – маска)
  • Фартук или спецодежда
• Порядок подключения к зарядному устройству:
  1. Перед подключением убедитесь, что зарядное устройство выключено из сети.
  2. Сначала соедините красный (+) провод зарядного устройства с положительной (+) клеммой АКБ.
  3. Затем соедините черный (-) провод с отрицательной (-) клеммой АКБ.
  4. Только после этого включите зарядное устройство в сеть.
• Отключение: Сначала отключите зарядное устройство от сети, затем снимите сначала черный (-) провод, потом красный (+).
• Контроль процесса зарядки:
  • Не оставляйте процесс без присмотра надолго.
  • Регулярно проверяйте температуру корпуса АКБ и тиристора (перегрев – признак неисправности).
  • Контролируйте напряжение и ток в соответствии с параметрами АКБ (обычно не выше 14.4В для 12В АКБ).
  • Избегайте перезаряда (приводит к "выкипанию" электролита и разрушению пластин).
• Работа с электролитом:
  • Доливайте только дистиллированную воду в обслуживаемые АКБ (не электролит!) до уровня, указанного производителем.
  • При попадании кислоты на кожу – немедленно промойте место большим количеством воды и обработайте раствором соды.
• Предотвращение короткого замыкания: Следите, чтобы металлические предметы (ключи, инструменты) не касались одновременно обеих клемм АКБ.
• Хранение и транспортировка: Держите АКБ в вертикальном положении вдали от прямых солнечных лучей и источников тепла. Надежно фиксируйте в автомобиле.

Способы уменьшения уровня помех в электросети

Тиристорные зарядные устройства генерируют импульсные помехи в сеть из-за резкого прерывания тока при коммутации силового ключа. Эти высокочастотные искажения негативно влияют на работу чувствительной электроники, подключенной к той же сети.

Основной метод подавления – установка LC-фильтра (сетевого дросселя и конденсаторов) на входе схемы. Дроссель последовательно ограничивает скорость нарастания тока (di/dt), а конденсаторы шунтируют высокочастотные составляющие на землю или между фазой и нулём.

Конкретные технические решения

Пассивная фильтрация:

• Дроссель переменного тока: Сердечник из феррита или пермаллоя на силовом проводе (1-5 мГн). Снижает скорость изменения тока и высокочастотный шум.
• X/Y-конденсаторы: Керамические или плёночные. X-конденсаторы (0.1-1 мкФ) между фазой и нулём подавляют синфазные помехи. Y-конденсаторы (не более 4700 пФ) с малым током утечки между фазой/нулём и корпусом устраняют асимметричные помехи.
• Варистор (MOV): На входе схемы параллельно сети. Ограничивает выбросы напряжения при коммутации.

Экран и развязка:

• Экранирование трансформатора и силовых цепей металлическим кожухом с заземлением.
• Использование разделительного сетевого трансформатора 1:1 для гальванической развязки.

Оптимизация управления:

• Плавный пуск схемы через постепенное увеличение угла открытия тиристора при включении.
• RC-снаббер параллельно тиристору (резистор 10-100 Ом + конденсатор 0.01-0.1 мкФ) для демпфирования выбросов напряжения при выключении.

Элемент	Параметры	Тип помех
Дроссель	1-5 мГн, 5-10 А	ВЧ, di/dt
X-конденсатор	0.22-1 мкФ, 275V AC	Синфазные
Y-конденсатор	2200-4700 пФ, Class Y	Асимметричные
Варистор	MOV, 385V AC	Выбросы напряжения

Список источников

Для подготовки статьи о разработке и принципах работы зарядного устройства на тиристоре для автомобильных аккумуляторов были проанализированы специализированные технические публикации. Основное внимание уделялось источникам, детально описывающим схемотехнику, управление тиристорами и особенности зарядки свинцово-кислотных АКБ.

Ключевые материалы включают практические руководства по конструированию импульсных зарядных устройств, учебники по полупроводниковой электронике и современные исследования в области преобразовательной техники. Ниже представлены основные использованные источники без гиперссылок в требуемом формате.

Техническая литература и публикации

• Горячев Л.А. "Стабилизаторы напряжения и зарядно-пусковые устройства"
• Семенов Б.Ю. "Силовая электроника для любителей и профессионалов" (раздел 4.3)
• Журнал "Радио": статьи о тиристорных регуляторах заряда (№3/2015, №7/2018)
• Петров С.В. "Импульсные зарядные устройства для автомобильных АКБ"
• ГОСТ Р 53165-2008 "Батареи аккумуляторные свинцовые стартерные"
• Китаев В.Е. "Источники питания. Расчет и конструирование" (глава 8)
• Сборник "Практические схемы управления тиристорами" под ред. Колдунова А.С.
• Журнал "Электронные компоненты": обзор схем фазового регулирования (№2/2020)

Видео: Зарядное устройство на тиристоре для авто и мото аккумуляторов.


• Улучшаем Буханку - Повышаем проходимость легендарного УАЗа

• Замена сальников клапанов ВАЗ своими руками - ключевые моменты

• Установка трехуровневого регулятора напряжения ВАЗ-2114 своими силами
