Автомобильные реле - их задачи и функции
Статья обновлена: 18.08.2025
Современный автомобиль представляет собой сложный комплекс электрических систем, обеспечивающих безопасность, комфорт и функциональность.
Реле выполняют ключевую роль в электрооборудовании, выступая в качестве электрически управляемых выключателей. Их основное назначение – коммутировать цепи с высоким током потребления с помощью слаботочного сигнала от органов управления.
Применение реле позволяет защитить дорогостоящие контроллеры и кнопки от перегрузок, увеличить срок службы контактов выключателей и обеспечить эффективное управление мощными потребителями энергии.

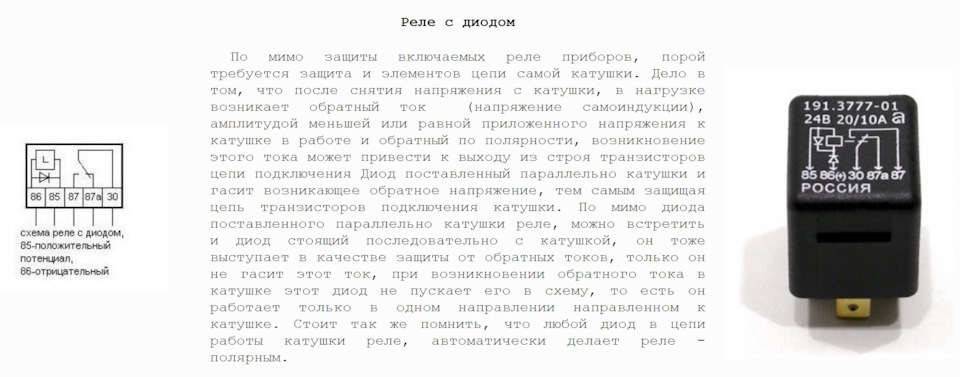

Принцип работы автомобильного реле: электромагнит и контакты
Сердце реле – электромагнитная катушка, намотанная медным проводом вокруг металлического сердечника. При подаче напряжения от управляющей цепи (например, слаботочного сигнала с кнопки или датчика) через катушку протекает ток, создавая магнитное поле.
Это магнитное поле намагничивает сердечник, превращая его в электромагнит. Сила электромагнита притягивает гибкий металлический якорь (подвижный рычаг), механически связанный с группой силовых контактов. Перемещение якоря вызывает замыкание или размыкание этих контактов.
Ключевые этапы работы:
- Подача управляющего тока: Низковольтный сигнал поступает на выводы катушки.
- Возбуждение электромагнита: Ток в катушке генерирует магнитное поле.
- Движение якоря: Магнитное поле притягивает якорь, преодолевая усилие возвратной пружины.
- Коммутация силовой цепи: Движение якоря замыкает (в нормально-разомкнутых реле) или размыкает (в нормально-замкнутых) мощные контакты, подключенные к нагрузке (фары, стартер, топливный насос).
- Разрыв управления: При снятии напряжения с катушки магнитное поле исчезает, пружина возвращает якорь в исходное положение, размыкая или замыкая силовые контакты обратно.
Контакты изготавливаются из износостойких сплавов (например, серебро-кадмий) для надежной коммутации больших токов под нагрузкой. Воздушный зазор или дугогасительные камеры минимизируют искрение при размыкании.
Электромагнитная система выполняет роль усилителя: малый ток катушки (десятки-сотни миллиампер) управляет многократно большим током (десятки ампер) через силовые контакты, защищая выключатели и блоки управления от перегрузки.
Защита цепей управления от перегрузок с помощью реле
Реле выполняют роль буфера между чувствительными элементами управления (кнопками, датчиками, ЭБУ) и мощными потребителями (стартером, фарами, обогревами). При подаче управляющего сигнала реле коммутирует высокий ток через свои контакты, исключая его протекание через контрольные цепи.
При коротком замыкании или превышении нагрузки основной удар принимают силовые контакты реле, а не управляющие компоненты. Это предотвращает:
- Оплавление проводки в рулевой колонке
- Выход из строя микросхем блоков управления
- Замыкание дорожек на печатных платах
Механизмы защиты
Ключевые принципы работы:
- Гальваническая развязка - полное разделение управляющей цепи (катушка) и силовой линии (контакты)
- Дугостойкие материалы - контакты из вольфрама или композитных сплавов гасят искрение при разрыве нагрузки
- Термостойкая конструкция - корпуса выдерживают локальный перегрев без возгорания
| Элемент без защиты | С реле |
|---|---|
| Кнопка стартера: ток 100-200А | Кнопка: ток 0.1-0.5А |
| Риск сгорания дорожек ЭБУ | Ошибки управления не влияют на силовые линии |
| Прямой контакт с коррозией/влажностью | Изоляция управляющих цепей от внешних воздействий |
Важно: при частых срабатываниях защиты первым выходит из строя сам релейный модуль, который проще и дешевле заменить, чем электронные блоки управления.
Управление мощными фарами через слаботочные переключатели
Мощные фары головного света потребляют значительный ток (до 10А и более). Прямое подключение таких нагрузок к переключателям в салоне (подрулевым рычагам или кнопкам) невозможно, так как их контакты не рассчитаны на высокие токи. Это привело бы к быстрому выходу переключателей из строя из-за искрения, оплавления и обгорания контактов.
Реле решает эту проблему, выступая промежуточным силовым элементом. Слаботочная цепь от переключателя замыкается на катушку реле (обычно 0.1–0.5А), а силовые контакты реле коммутируют основной ток фар. Таким образом, переключатель управляет лишь маломощной катушкой, а не самой нагрузкой.
Ключевые преимущества схемы с реле:
- Защита переключателей: Контакты подрулевого рычага не подвергаются высоким нагрузкам, что исключает их подгорание и увеличивает срок службы.
- Повышенная безопасность: Минимизируется риск перегрева и возгорания в цепи управления из-за использования малых токов в салоне.
- Экономия на проводке: К переключателям подводятся тонкие провода (меньшего сечения), так как они передают только ток управления.
- Уменьшение падения напряжения: Силовые провода от аккумулятора к фарам прокладываются напрямую через реле, сокращая длину трассы и потери мощности.
Принцип работы: При активации переключателя ток через катушку реле создаёт магнитное поле, которое замыкает силовые контакты. Это замыкание подаёт полное напряжение аккумулятора на фары через толстые провода. При выключении переключателя катушка теряет питание, и контакты размыкаются, отключая фары.
Работа стартера: как реле передает высокий ток на мотор
Стартеру для вращения коленчатого вала двигателя необходим ток силой 150–600 Ампер. Подача такого тока напрямую через замок зажигания невозможна: тонкие провода цепи управления перегорят, а контакты замка быстро выйдут из строя из-за искрения и перегрева. Реле стартера решает эту проблему, выступая силовым посредником между аккумулятором и электродвигателем стартера.
При повороте ключа зажигания на замок подается слабый управляющий ток (обычно 5–30 А). Этот ток поступает на втягивающую катушку реле, создавая электромагнитное поле. Поле притягивает якорь реле, который выполняет две синхронные операции: механически вводит шестерню бендикса в зацепление с маховиком двигателя и замыкает силовые контакты реле.
Принцип передачи высокого тока
Силовые контакты реле напрямую соединяют клемму аккумулятора с электромотором стартера через толстый кабель. За счет этого:
- Ток высокой силы проходит по короткому пути: АКБ → силовые контакты реле → обмотки стартера, минуя цепи управления.
- Цепь зажигания защищена от перегрузки – через нее идет только ток для активации катушки реле.
- Скорость срабатывания увеличивается благодаря мгновенному замыканию контактов под действием электромагнита.
После запуска двигателя, когда ключ возвращается в положение ON, управляющий ток прерывается. Электромагнит реле отключается, якорь возвращается пружиной, размыкая силовые контакты и останавливая стартер. Таким образом, реле гарантирует надежную подачу энергии для запуска, защищая систему управления от экстремальных нагрузок.
Реле вентилятора охлаждения радиатора: включение при нагреве
Реле вентилятора охлаждения радиатора выполняет функцию электронного выключателя высокой мощности. Оно активирует электродвигатель вентилятора при достижении охлаждающей жидкостью заданной критической температуры. Без реле управляющий сигнал от датчика температуры не смог бы напрямую коммутировать высокий ток, потребляемый мотором вентилятора.
Принцип работы основан на получении сигнала от датчика температуры или электронного блока управления двигателем (ЭБУ). Когда температура антифриза превышает порог срабатывания (обычно 95–105°C), на управляющую катушку реле подается напряжение. Это замыкает силовые контакты, подающие 12В от аккумулятора непосредственно на электродвигатель вентилятора.
Ключевые особенности работы
- Защита управляющих цепей: Предотвращает прохождение высокого тока через датчик температуры или ЭБУ.
- Двухрежимное управление: В некоторых авто используется два реле для реализации разных скоростей вращения вентилятора.
- Аварийное отключение: При остановке двигателя реле разрывает цепь, даже если ключ зажигания включен.
| Температура антифриза | Действие реле | Результат |
|---|---|---|
| Ниже порога срабатывания | Контакты разомкнуты | Вентилятор выключен |
| Выше порога срабатывания | Контакты замкнуты | Подача питания на вентилятор |
При неисправности реле вентилятор может не включиться вовремя, что приведет к перегреву двигателя. Характерные признаки отказа: постоянная работа вентилятора даже на холодном двигателе, отсутствие вращения при прогреве или срабатывание только на максимальных оборотах. Для диагностики проверяют подачу управляющего напряжения на катушку реле и целостность силовых контактов мультиметром.
Контроль топливного насоса через реле после запуска ДВС
После поворота ключа зажигания или нажатия кнопки "Старт", блок управления двигателем (ЭБУ) активирует реле топливного насоса на короткий интервал (2-5 секунд). Это позволяет создать необходимое давление в топливной рампе перед непосредственным запуском двигателя. Если ДВС не запускается в течение этого времени, ЭБУ отключает реле для предотвращения затопления цилиндров и разряда АКБ.
При успешном запуске мотора ЭБУ продолжает удерживать реле топливного насоса во включенном состоянии, обеспечивая непрерывную подачу горючего. Датчики системы (коленвала, распредвала, давления топлива) передают данные в блок управления, который мгновенно размыкает цепь через реле при остановке двигателя или критических неисправностях (например, аварии с отключением инерционного выключателя).
Ключевые функции реле в системе питания
- Гарантия предварительного давления: Форсированная подача топлива перед пуском двигателя
- Аварийное отключение: Немедленное прекращение работы насоса при ДТП (через инерционный датчик)
- Защита электросистемы: Снижение нагрузки на замок зажигания и ЭБУ за счет коммутации высоких токов
- Контроль работоспособности: Прерывание подачи топлива при неисправностях (отсутствие сигнала с датчиков, перегрев)
| Режим работы | Состояние реле | Длительность |
| Включение зажигания | Включено | 2-5 секунд |
| Запуск двигателя | Включено постоянно | Пока работает ДВС |
| Глушение двигателя | Отключено | Мгновенно |
Примечание: В современных автомобилях алгоритм может включать дополнительные условия (прогрев катализатора, диагностика давления), но принцип управления через реле остается неизменным.
Преобразование сигнала с кнопки в мощный ток для обогрева стекол
Кнопка включения обогрева стекол в салоне автомобиля подаёт слабый управляющий сигнал, обычно не превышающий 1-2 А. Нагревательные элементы заднего стекла и зеркал требуют значительной мощности (до 20-30 А), которую тонкая проводка кнопки не выдержит. Прямое подключение через маломощный выключатель приведёт к перегреву контактов и выходу системы из строя.
Реле решает эту проблему, выступая в роли электромеханического посредника. Оно использует слабый ток от кнопки для активации силовой цепи, пропускающей высокий ток к нагревателям. Конструкция реле включает катушку, управляемую кнопкой, и силовые контакты, замыкающие цепь нагрузки.
Принцип работы цепи обогрева с реле
- Нажатие кнопки в салоне подаёт слабый ток на катушку реле (управляющая цепь).
- Электромагнитное поле катушки притягивает подвижный якорь, замыкая силовые контакты реле.
- Через замкнутые контакты поступает ток напрямую от аккумулятора к нагревательным нитям стекла (силовая цепь).
- При отключении кнопки катушка теряет питание, контакты размыкаются, прекращая подачу тока к нагревателям.
| Компонент цепи | Типичный ток | Назначение |
|---|---|---|
| Кнопка включения | 0.1-0.5 А | Подача управляющего сигнала |
| Реле | 20-40 А | Коммутация силовой цепи |
| Нагреватель стекла | 15-30 А | Преобразование тока в тепло |
Ключевые преимущества использования реле:
- Защита кнопки и тонкой проводки от перегрузки.
- Минимизация падения напряжения на силовой линии за счёт прокладки короткого толстого кабеля от АКБ к реле и нагревателям.
- Повышение безопасности: силовой ток не проходит через салон.
- Упрощение конструкции выключателя (дешёвые малогабаритные кнопки).
Реле поворотов: создание ритмичного мигания ламп
Реле поворотов, также известное как реле-прерыватель, обеспечивает цикличное включение/выключение сигнальных ламп через строго заданные временные интервалы. Его ключевая задача – преобразовать постоянный ток бортовой сети в импульсный сигнал для визуального предупреждения участников движения о маневре автомобиля. Без этого элемента лампы горели бы непрерывно, снижая информативность сигнала и нарушая требования ПДД.
Принцип действия основан на работе биметаллической пластины или электронной схемы. В первом случае ток нагревает пластину, которая, изгибаясь, разрывает цепь, а после остывания – замыкает её снова. Электронные реле используют микросхемы с таймером, управляющие силовым транзистором. Частота мигания (обычно 60–120 циклов в минуту) жестко стандартизирована и не зависит от нагрузки или напряжения в сети.
Ключевые функции и особенности
- Синхронизация работы ламп: одновременное мигание передних, задних и боковых указателей.
- Контроль исправности цепи: при перегорании лампы частота мигания резко возрастает (режим «тревоги»), сигнализируя водителю о неисправности.
- Адаптация к нагрузке: автоматическая корректировка работы при замене ламп накаливания на светодиоды (в современных реле).
- Звуковая индикация: встроенный «щелчок» синхронизирован с миганием для дублирования сигнала.
| Тип реле | Принцип работы | Преимущества |
|---|---|---|
| Термическое (биметалл) | Нагрев/остывание пластины | Простота, ремонтопригодность |
| Электронное | Генератор импульсов на микросхеме | Стабильность частоты, совместимость со светодиодами |
Важно: Неисправное реле приводит либо к постоянному горению ламп, либо к полному отсутствию сигнала, что создает аварийную ситуацию. Современные универсальные реле поддерживают режим аварийной сигнализации, синхронизируя мигание всех указателей поворота одновременно.
Защита цепей прикуривателя от расплавления проводки
Штатная проводка цепи прикуривателя в большинстве автомобилей рассчитана на относительно небольшие токи нагрузки, соответствующие первоначальному назначению – питание автомобильной сигаретной зажигалки или маломощных потребителей. Сегодня прикуриватель часто используется для подключения устройств с высоким энергопотреблением: компрессоров, мощных инверторов, подогревателей, кофеварок, зарядок ноутбуков.
Подключение таких устройств напрямую к штатной цепи создает токовые нагрузки, значительно превышающие расчетные возможности проводов и предохранителя. Это приводит к перегреву проводки, оплавлению изоляции, выходу из строя разъемов и создает реальный риск возгорания. Штатный предохранитель часто не успевает сработать мгновенно при кратковременных пиковых нагрузках или если сечение проводов занижено.
Реле как решение проблемы
Включение реле в цепь питания прикуривателя кардинально меняет ситуацию и обеспечивает надежную защиту:
- Разделение цепей управления и силовой нагрузки: Штатная цепь прикуривателя используется только для управления катушкой реле (малый ток).
- Прокладка силового кабеля: От аккумулятора к контактам реле и далее к прикуривателю прокладывается новый кабель достаточного сечения, рассчитанный на максимально возможную нагрузку.
- Установка силового предохранителя: Непосредственно у клеммы аккумулятора на новом силовом кабеле устанавливается предохранитель, номинал которого соответствует сечению этого кабеля и максимальной мощности подключаемых устройств.
- Принцип защиты:
- При включении зажигания (или другим выбранным способом) на катушку реле подается напряжение через штатную цепь.
- Реле замыкает свои силовые контакты, подавая питание от АКБ через новый толстый кабель на прикуриватель.
- Вся основная токовая нагрузка проходит по новому силовому кабелю, защищенному своим предохранителем.
- Штатная проводка автомобиля нагружена минимально (только током катушки реле, обычно менее 0.2А).
Итоговый эффект:
| Параметр | Без реле | С реле |
|---|---|---|
| Нагрузка на штатную проводку | Прямая, высокая | Минимальная (ток катушки) |
| Токовая нагрузка на прикуриватель | Через штатные тонкие провода | Через новый толстый силовой кабель |
| Защита от перегрузки | Только штатный предохранитель (может не успеть) | Специальный силовой предохранитель у АКБ + штатный предохранитель |
| Риск расплавления проводки/пожара | Высокий при мощных потребителях | Практически исключен |
Таким образом, реле выполняет роль буферного звена и ключевого элемента, переносящего основную токовую нагрузку с уязвимой штатной проводки на специально проложенный силовой кабель с адекватной защитой. Это единственный надежный способ безопасно использовать прикуриватель для питания мощных устройств.
Изоляция между пусковой цепью и системой зажигания
При запуске двигателя стартер потребляет очень высокий ток (сотни ампер), создавая значительные электрические помехи и просадки напряжения в бортовой сети. Эти помехи способны нарушить работу чувствительной электроники системы зажигания, особенно современных модулей с микропроцессорным управлением. Прямое подключение пусковой цепи к цепи зажигания без буфера чревато сбоями в формировании искры в момент запуска.
Реле стартера выполняет критически важную функцию электрической изоляции между этими двумя цепями. Управляющая катушка реле, получающая сигнал от замка зажигания, имеет высокое сопротивление и потребляет малый ток (десятки миллиампер). Силовые контакты реле, коммутирующие ток к стартеру, физически и гальванически отделены от управляющей обмотки.
Назначение изоляции через реле:
- Защита от помех: Гальваническая развязка предотвращает проникновение мощных импульсных помех от стартера в цепь управления зажиганием.
- Стабильность напряжения: Изоляция минимизирует влияние просадки напряжения в пусковой цепи на питание блока управления зажиганием и катушек.
- Повышение надежности коммутации: Малоточные контакты замка зажигания управляют реле, а не напрямую мощной нагрузкой стартера, что исключает их обгорание и эрозию.
- Безопасность: Разделение цепей снижает риск коротких замыканий высокого тока в системе зажигания при неисправностях стартера.
Таким образом, реле стартера выступает необходимым буфером, обеспечивающим корректную одновременную работу двух энергетически разнородных систем – мощной пусковой и точной электронной системы зажигания.
Реле как предохранитель: размыкание при замыкании
При возникновении короткого замыкания в защищаемой цепи ток потребления резко возрастает, многократно превышая номинальные значения. Это вызывает перегрев проводки и подключенных устройств, создавая риск возгорания или выхода из строя электрооборудования автомобиля.
Встроенные в реле тепловые или электромагнитные расцепители мгновенно реагируют на критическое превышение тока. Силовая контактная группа размыкает цепь до того, как провода успеют расплавиться или изоляция воспламенится. Таким образом, реле выполняет функцию автоматического выключателя, физически прерывая подачу энергии при аварии.
Принцип работы защиты
Ключевые этапы срабатывания:
- Короткое замыкание создает ток, в 5-10 раз превышающий рабочий
- Биметаллическая пластина (в тепловых реле) или соленоид (в электромагнитных) активирует механизм расцепления
- Силовые контакты разъединяются за 0.02-0.05 секунды
- Цепь остается разомкнутой до ручного сброса или устранения неисправности
| Тип защиты | Преимущества | Ограничения |
| Тепловая | Устойчивость к кратковременным перегрузкам | Инерционность при экстренном КЗ |
| Электромагнитная | Мгновенное срабатывание | Ложные отключения при пусковых токах |
Важно: Реле-предохранители не заменяют плавкие вставки, а дополняют защиту. Они устанавливаются перед потребителями с высоким пусковым током: топливные насосы, стартеры, обогревы стекол. При проектировании цепей обязательна совместимая токовая нагрузка проводов и контактов реле.
Управление магнитолой через реле при включении зажигания
Реле в данной схеме выступает коммутатором, подающим питание на магнитолу только при работающем двигателе или включенном зажигании. Это предотвращает разряд аккумулятора при длительной стоянке, так как без реле магнитола могла бы получать постоянное питание напрямую от АКБ. Конструктивно реле подключается к цепи, активируемой замком зажигания.
При повороте ключа в положение ACC (Accessory) или ON реле замыкает силовые контакты, подавая +12В на основной провод питания магнитолы. После выключения зажигания цепь размыкается, полностью обесточивая устройство. Такой подход исключает необходимость ручного включения/выключения автомагнитолы и защищает от случайного оставления в "спящем" режиме.
Схема подключения через реле
Типовая реализация включает следующие компоненты:
- Силовой контакт реле (87-30): разрывает цепь питания магнитолы (желтый провод +12В)
- Катушка управления (85-86): подключается к замку зажигания (цепь ACC)
- Питание памяти настроек (красный провод) остается подключенным к АКБ напрямую
| Цепь реле | Назначение | Цвет провода магнитолы |
|---|---|---|
| Контакты 30-87 | Основное питание | Желтый (BATT+) |
| Катушка 85-86 | Управление от зажигания | Красный (ACC) |
Ключевое преимущество – сохранение энергонезависимой памяти магнитолы (часы, настройки) через прямое подключение к АКБ, тогда как основное питание контролируется реле. При некорректной работе реле возникают характерные неисправности: самопроизвольное отключение аудиосистемы при запуске двигателя или полное отсутствие включения.
Запуск предпускового подогревателя двигателя
Реле в цепи предпускового подогревателя критически важно для управления высоким током нагревательного элемента. Прямое подключение кнопки в салоне к подогревателю потребовало бы сверхтолстой проводки и создавало бы риск перегрева контактов выключателя из-за нагрузки в 15-30 А.
При активации подогревателя реле получает слаботочный сигнал от кнопки управления или таймера. Электромагнитная катушка внутри реле замыкает силовые контакты, подавая напряжение аккумулятора непосредственно на нагреватель двигателя. Это исключает прохождение высокого тока через органы управления в салоне.
Ключевые функции реле
- Гальваническая развязка цепей управления и силовых цепей
- Защита тонких проводов и электронных компонентов от перегрузки
- Минимизация падения напряжения на длинных участках проводки
- Обеспечение мгновенного отключения питания при срабатывании защиты
Реле блокировки коробки при парковке (для АКПП)
Данное реле выполняет критическую функцию блокировки селектора АКПП в положении "P" (Parking) при выключенном зажигании. Оно предотвращает случайное переключение передачи без запуска двигателя, что исключает риск самопроизвольного движения автомобиля. Реле взаимодействует с замком зажигания и механизмом блокировки селектора коробки передач.
Принцип работы основан на разрыве цепи управления блокировочным соленоидом АКПП. Когда ключ зажигания извлечён или находится в положении "LOCK", реле обесточивается, активируя механическую блокировку селектора. При повороте ключа в положение "ON" реле подаёт напряжение на соленоид, разблокируя переключение режимов.
Ключевые функции и особенности
- Безопасность: Фиксирует селектор в "P" при стоянке, предотвращая откат на уклонах.
- Защита от кражи: Служит элементом иммобилайзера (невозможно вывести из "P" без ключа).
- Электрическое управление: Работает через цепь зажигания, интегрированную с противоугонной системой.
- Аварийная разблокировка: Имеет механический дубликат (обычно скрытая кнопка у селектора) для экстренных случаев.
Важно: Отказ реле проявляется как невозможность вывести селектор из режима "P" даже при работающем двигателе. Частые причины неисправности:
- Окисление контактов в разъёмах реле
- Обрыв проводов к замку зажигания
- Механический износ кнопки блокировки на селекторе
- Выход из строя самого реле
Уменьшение потерь напряжения в длинных проводах
При прямом подключении мощных потребителей (фары, стартер, обогревы) через выключатель в салоне ток протекает по проводам от аккумулятора через весь автомобиль до управляющего элемента и обратно. Сопротивление длинной проводки вызывает значительное падение напряжения, особенно при высоких токах.
Реле устраняют эту проблему путём разделения цепей: управляющий ток 0.1-0.5А проходит по тонким проводам к катушке реле, а силовой ток 10-30А подаётся через контакты реле по кратчайшему пути от АКБ к потребителю. Это минимизирует длину высокотоковой линии.
| Параметр | Прямое подключение | Схема с реле |
|---|---|---|
| Длина силовой линии | 4-6 метров (туда-обратно) | 0.5-1.5 метра |
| Падение напряжения при 20А | 1.5-2.5В (сечение 2.5мм²) | 0.3-0.6В (сечение 4мм²) |
| Потери мощности | 30-50Вт | 6-12Вт |
Ключевые преимущества такой организации:
- Стабильное напряжение на потребителях (особенно критично для галогенных фар и топливных насосов)
- Возможность использования проводов меньшего сечения без риска перегрева
- Снижение нагрузки на выключатели в салоне
- Уменьшение паразитного энергопотребления
Для критичных систем (стартер, ECU) применяют двойное реле с дополнительными силовыми контактами, полностью исключающими падение напряжения на управляющей катушке. Сечение проводов в силовой цепи всегда подбирается исходя из фактической длины между АКБ, реле и потребителем.
Коммутация противотуманных фар без риска для рубильника
Прямое подключение противотуманных фар к штатному переключателю (рубильнику) через тонкую проводку штатной системы управления создаёт критическую нагрузку на контакты. Ток потребления современных ламп (55-100W на фару) при включении обеих фар достигает 8-17А, что многократно превышает возможности малогабаритных переключателей салона, рассчитанных обычно на 3-5А.
Постоянная эксплуатация в таком режиме вызывает перегрев контактов рубильника, их обгорание и деформацию. Это приводит к отказу переключателя, нарушению изоляции проводки или даже возгоранию. Кроме того, падение напряжения на длинной штатной проводке снижает яркость фар.
Решение с помощью реле
Реле устраняет риски за счёт разделения цепей:
- Управляющая цепь (низкий ток): Штатный переключатель подаёт слабый ток (0.1-0.5А) на обмотку реле, не перегружая свои контакты.
- Силовая цепь (высокий ток): Реле замыкает мощные контакты, пропуская ток напрямую от аккумулятора к фарам через короткий толстый кабель.
Ключевые преимущества схемы с реле:
| Без реле | С реле |
|---|---|
| Перегрев и обгорание контактов рубильника | Рубильник работает с минимальной нагрузкой (долговечность) |
| Риск расплавления изоляции проводки | Ток к фарам идёт по специальному силовому кабелю (безопасность) |
| Падение напряжения на проводах (тусклый свет) | Минимальное падение напряжения (максимальная яркость) |
Важные нюансы реализации:
- Силовой кабель от аккумулятора должен иметь сечение не менее 1.5-2.5 мм² (зависит от мощности фар) и защищаться предохранителем номиналом на 20-30% выше тока нагрузки.
- Корпус реле должен быть надёжно закреплён в подкапотном пространстве, защищён от влаги и вибрации.
- Обязательно использовать реле с токовыми характеристиками, превышающими суммарный ток фар (рекомендуется запас 20-30%).
Таким образом, реле выполняет роль силового посредника, беря на себя всю высокотоковую нагрузку и гарантируя безопасную коммутацию противотуманного света штатным маломощным переключателем.
Автоматическая активация дворников при дожде
Реле выступает ключевым исполнительным звеном в цепи автоматического включения дворников. Когда оптический датчик дождя на лобовом стекле регистрирует капли воды, он отправляет слаботочный сигнал в блок управления. Этот сигнал недостаточен для непосредственного питания мощных электромоторов стеклоочистителей, поэтому требуется усиление и безопасная коммутация.
Здесь в работу вступает реле: оно получает управляющий импульс от блока и замыкает силовую цепь высокого тока, идущую напрямую от аккумулятора к электродвигателям дворников. Без реле датчик и блок управления не смогли бы выдержать нагрузку, что привело бы к их перегоранию. Реле также позволяет реализовать плавное изменение скоростных режимов работы щеток в зависимости от интенсивности осадков.
Принципиальные преимущества системы
- Безопасность: Водитель не отвлекается на ручное включение дворников при внезапном дожде.
- Защита электроники: Реле изолирует чувствительные датчики и контроллеры от высоких токов двигателя.
- Адаптивность: Скорость работы щеток динамически корректируется по данным сенсора.
Реле центрального замка: одновременное управление всеми дверями
Реле центрального замка обеспечивает синхронное срабатывание всех дверных механизмов при получении управляющего сигнала от брелока или кнопки в салоне. Оно выступает силовым коммутатором, который замыкает электрическую цепь питания актуаторов (исполнительных механизмов) одновременно на всех дверях. Без реле потребовалось бы прокладывать отдельные толстые провода к каждому замку для передачи высокого тока, что усложнило бы конструкцию и повысило стоимость системы.
Принцип работы основан на электромагнитной индукции: слаботочный сигнал от блока управления активирует катушку реле, которая переключает силовые контакты. Это позволяет подавать высокий ток (до 20-30А) на электродвигатели актуаторов через компактные управляющие провода. Реле также обеспечивает реверс полярности напряжения на клеммах актуаторов – именно это позволяет одним устройством выполнять как блокировку, так и разблокировку дверей.
Ключевые функции реле в системе центрального замка
- Синхронизация операций: одновременное срабатывание замков всех дверей и багажника
- Усиление тока: преобразование маломощного управляющего сигнала (0.1-0.5А) в силовой ток (15-30А)
- Реверс полярности: автоматическое переключение +/- на клеммах актуаторов для смены направления движения штока
- Защита проводки: предотвращение перегрева тонких управляющих проводов
- Гальваническая развязка: изоляция чувствительной электроники от помех в силовой цепи
Защита кнопки запуска двигателя от выгорания
Кнопка запуска двигателя в современных автомобилях управляет значительным током, необходимым для включения стартера. Без реле весь этот ток проходил бы непосредственно через контакты кнопки, подвергая их экстремальной нагрузке.
Реле выступает в роли силового посредника: слаботочный сигнал от кнопки замыкает цепь управления реле, а уже мощные контакты самого реле подают полный ток на стартер. Это исключает прохождение высоких токов через кнопку, многократно снижая тепловую и искровую нагрузку на её контакты.
Принцип защиты
- Разделение цепей: Кнопка работает в цепи управления реле (единицы ампер), а стартер питается через силовые контакты реле (сотни ампер).
- Снижение нагрузки: Минимальный ток через кнопку предотвращает эрозию и сваривание её контактов.
- Подавление дуги: Встроенный в реле дугогаситель минимизирует искрение при разрыве цепи стартера.
Без реле кнопка быстро перегреется и выйдет из строя из-за выгорания контактов. Реле гарантирует долговечность кнопки и надежность запуска двигателя.
Обход иммобилайзера при установке дополнительного оборудования
При монтаже дополнительных устройств (автозапуск, сигнализация) возникает конфликт со штатным иммобилайзером, который блокирует запуск двигателя без "родного" ключа. Электронный блок управления (ЭКО) распознаёт отсутствие чипа транспондера в зоне действия антенны и разрывает цепь стартера или подачи топлива.
Для сохранения защиты от угона и одновременной работы стороннего оборудования применяют модули обхода иммобилайзера. Они эмулируют присутствие штатного ключа путём считывания его идентификатора и передачи кода в ЭБУ через штатную антенную петлю.
Принципы реализации обхода
- Использование запасного ключа: Чип ключа размещается внутри модуля обхода в зоне считывания антенны иммобилайзера.
- Бесключевые системы: Модуль программно копирует криптокод ключа и передаёт его в ЭБУ через CAN-шину.
- Интеграция с CAN-шиной: Прямое взаимодействие с бортовой сетью для имитации валидного сигнала.
Критические аспекты установки:
- Модуль размещают в скрытом месте для предотвращения физического доступа
- Обязательная синхронизация с частотой антенны иммобилайзера
- Изоляция проводки от помех силовых цепей
| Тип обхода | Преимущества | Риски |
| С запасным ключом | Простота реализации, стабильность работы | Уязвимость при физическом доступе к модулю |
| Бесключевой | Повышенная безопасность, компактность | Совместимость не со всеми моделями авто |
Важно: При некорректном подключении возможны полная блокировка запуска или ошибки в системе диагностики. Работу следует доверять специализированным сервисам.
Реле в цепи звукового сигнала: мощный гудок при слабом токе
Звуковые сигналы современного автомобиля требуют значительного тока для создания громкого звучания. Непосредственное подключение их к кнопке на руле через тонкие провода привело бы к большим потерям напряжения, перегреву и быстрому выходу кнопки из строя.
Реле решает эту проблему, выступая в роли электромеханического усилителя. Слабый ток от кнопки через управляющую цепь реле замыкает мощные контакты внутри него. Эти контакты подают полное напряжение бортовой сети напрямую на звуковой сигнал по коротким и толстым проводам.
Принцип работы и преимущества
Ключевые этапы работы цепи:
- Водитель нажимает кнопку сигнала на руле/панели
- Небольшой ток (0.1-0.5А) поступает по тонкому проводу на катушку управления реле
- Электромагнитное поле катушки притягивает силовой контакт реле
- Замыкается цепь: ток 15-30А от аккумулятора поступает напрямую к звуковому сигналу по толстому кабелю
- Сигнал издает громкий звук, потребляя необходимую мощность
Преимущества использования реле:
- Защита кнопки: Кнопка коммутирует малый ток, исключая искрение и обгорание контактов
- Минимальные потери: Мощный ток течет по короткому пути с толстыми проводами
- Надежность: Реле выдерживает высокие токи и вибрации лучше кнопки
- Безопасность: Упрощение проводки высокого тока (меньше риска КЗ)
| Параметр | Цепь управления (кнопка) | Силовая цепь (реле-сигнал) |
|---|---|---|
| Ток | 0.1-0.5 А | 15-30 А |
| Сечение провода | 0.5-1 мм² | 1.5-4 мм² |
| Напряжение потерь | Менее 0.5 В | Менее 0.3 В |
Данная схема гарантирует мгновенное срабатывание мощного сигнала при минимальной нагрузке на органы управления. Реле служит незаменимым буфером, преобразующим слабое управляющее воздействие водителя в энергию, достаточную для уверенного звучания гудка в любых условиях.
Управление подогревом зеркал через отдельный канал
Подогрев зеркал в автомобиле требует значительного тока для быстрого устранения конденсата или наледи. Прямое подключение нагревательных элементов к переключателю на приборной панели создало бы чрезмерную нагрузку на проводку и контакты, приводя к их перегреву и быстрому выходу из строя.
Для безопасного и эффективного управления используется реле, выполняющее роль силового посредника. Низкоамперный сигнал от кнопки в салоне активирует катушку реле, которое затем замыкает мощные контакты, подающие ток от аккумулятора непосредственно на нагреватели зеркал. Это исключает протекание высокого тока через тонкие провода и деликатные элементы управления.
Преимущества отдельного канала управления через реле
- Защита цепей управления: Кнопка включения подогрева работает с током в десятки миллиампер, что исключает искрение и эрозию её контактов.
- Безопасность проводки: Ток к нагревателям идет по короткому толстому проводу от реле, минимизируя падение напряжения и нагрев штатной проводки.
- Автоматизация работы: Реле легко интегрируется с таймерами или блоком управления двигателем для автоматического отключения через заданный интервал.
- Надежность: Мощные контакты реле рассчитаны на высокие токи и частые циклы включения/выключения.
- Упрощение диагностики: При неисправности подогрева проверка цепи фокусируется на реле, предохранителе и непосредственно нагревателях.
Отдельный канал через реле гарантирует, что управление комфортной функцией подогрева зеркал не создает риска для электросистемы автомобиля и работает только при работающем двигателе (если подключено через реле зажигания), предотвращая разряд аккумулятора.
Тиристорные реле для экономии энергии в цепи освещения
Тиристорные реле в системах автомобильного освещения заменяют классические электромеханические реле, используя полупроводниковые элементы (тиристоры или симисторы) для коммутации нагрузки. Их ключевое назначение – снижение энергопотребления и минимизация потерь напряжения в цепях фар, габаритов или салонного света. Принцип действия основан на электронном управлении током без подвижных контактов, что устраняет искрение и снижает сопротивление цепи.
Экономия достигается за счет двух факторов: отсутствия потребления тока катушкой (в отличие от электромеханических реле) и минимального падения напряжения на полупроводниковом ключе (обычно 0,7–1,5 В против 0,5–2 В на контактах обычного реле). Это особенно критично для LED-освещения, где даже небольшая потеря напряжения ведет к снижению яркости. Дополнительно уменьшается нагрузка на генератор и АКБ, продлевая их ресурс.
Преимущества и особенности работы
Ключевые отличия от традиционных реле:
- Нулевое энергопотребление в режиме ожидания – не требуют тока для удержания состояния "вкл".
- Практически неограниченный срок службы (отсутствие износа контактов).
- Бесшумная работа и устойчивость к вибрациям.
- Высокая скорость срабатывания (микросекунды).
Области применения в автомобиле:
- Управление основным светом фар (ближний/дальний).
- Коммутация мощных LED-массивов в ДХО или противотуманных фарах.
- Цепи подсветки салона и багажника.
| Параметр | Тиристорное реле | Электромеханическое реле |
|---|---|---|
| Потребление тока (катушка/ключ) | 0–5 мА | 60–200 мА |
| Падение напряжения | 0,7–1,5 В | 0,5–2 В + потери на контактах |
| Ресурс (циклов включений) | > 1 000 000 | 50 000–500 000 |
| Чувствительность к влаге/пыли | Низкая (герметичный корпус) | Высокая |
Важный нюанс – необходимость теплоотвода при работе с высокими токами (свыше 10 А), так как полупроводники выделяют тепло при коммутации. Современные модели часто интегрируют в корпус алюминиевые радиаторы или предусматривают монтаж на металлические поверхности. Для защиты от перегрузок и КЗ они могут включать встроенные предохранители или электронные ограничители тока.
Коммутация дополнительного освещения внедорожника
Дополнительные световые приборы внедорожников (прожекторы, световые балки, ПТФ) потребляют значительный ток (15-30А). Прямое подключение их к выключателю в салоне потребовало бы прокладки толстых проводов через весь автомобиль и создания контактов, рассчитанных на высокую нагрузку, что небезопасно и неэффективно.
Реле решает эти проблемы, выполняя роль силового посредника. Управляющий сигнал от маломощного выключателя в салоне (обычно через тонкий провод 0.5-1.5 мм²) активирует электромагнитную катушку реле. Это замыкает силовые контакты, подающие ток напрямую от аккумулятора к фарам через короткие толстые кабели (2.5-4 мм²), минимизируя потери напряжения.
- Защита органов управления: Кнопки и штатные переключатели работают с током ≤0.5А вместо 20-30А, исключая подгорание контактов.
- Энергоэффективность: Короткий путь силового тока снижает падение напряжения, обеспечивая полную яркость фар.
- Безопасность: Пожаробезопасная коммутация высоких токов в подкапотном пространстве вместо салона.
- Гибкость установки: Размещение реле рядом с фарами упрощает монтаж и обслуживание.
| Элемент цепи | Без реле | С реле |
|---|---|---|
| Ток в салонной проводке | 20-30А (опасно) | 0.1-0.5А (безопасно) |
| Сечение проводов к фарам | ≥2.5 мм² по всему пути | ≥2.5 мм² только в моторном отсеке |
| Ресурс выключателя | ~500 циклов | >100 000 циклов |
При подключении нескольких фар обязательно используют отдельные реле для каждой цепи или релейный блок. Это предотвращает перегрузку контактов и позволяет реализовать раздельное управление световыми приборами без риска перегрева проводки.
Реле безопасности: отключение потребителей при аварии
Реле безопасности (инерционное реле) – критический компонент пассивной защиты автомобиля, активируемый при ДТП. Его ключевая задача – мгновенное прекращение подачи электроэнергии к потенциально опасным потребителям при фиксации удара. Это предотвращает искрообразование и утечки горючих веществ, снижая риск возгорания или взрыва.
Устройство срабатывает от сигналов датчиков удара или подушек безопасности, физически разрывая цепи питания через встроенные силовые контакты. Скорость отключения (менее 50 мс) исключает образование искр в поврежденной проводке или топливной системе, что особенно важно при деформации кузова и разгерметизации компонентов.
Функции и управляемые системы
Основные потребители, отключаемые реле безопасности:
- Топливный насос – останавливает подачу бензина/дизеля для исключения утечек.
- Система зажигания – прерывает искрообразование в цилиндрах.
- Электроприводы стеклоподъемников – сохраняет энергоресурс АКБ для аварийной сигнализации.
- Силовые электромоторы (сидений, люка) – предотвращает короткие замыкания.
После аварии реле требует принудительной перезагрузки через отдельную кнопку или диагностический разъем. Это гарантирует, что цепи останутся разомкнутыми до устранения неисправностей и проверки систем специалистом.
| Тип потребителя | Последствия отключения |
|---|---|
| Топливная система | Прекращение горючего в магистралях |
| Высоковольтные цепи (зажигание) | Исключение воспламенения паров топлива |
| Мощные электроприборы | Снижение нагрузки на поврежденную проводку |
Контроль работы сажевого фильтра в дизельных авто
Реле играют ключевую роль в управлении системами контроля и регенерации сажевого фильтра (DPF). Они выступают в качестве электронных выключателей, управляемых блоком управления двигателя (ЭБУ), для подачи высокого тока на энергоемкие компоненты, необходимые для процессов активной регенерации.
Основная задача реле в этом контексте – обеспечить надежное включение и выключение цепей нагревателей (например, нагревателя дополнительной порции топлива перед катализатором или нагревателя выхлопных газов) и топливных форсунок для впрыска в выпускной тракт, строго по команде ЭБУ. Без реле ЭБУ не смог бы напрямую управлять этими мощными потребителями.
Основные функции реле в системе сажевого фильтра
Реле критически важны для следующих процессов:
- Активация нагревателей: Управление подачей питания на электрические нагревательные элементы, которые повышают температуру выхлопных газов для сжигания сажи.
- Управление впрыском в выпускной тракт: Включение цепи топливных форсунок (обычно дополнительной, 9-й форсунки), которые впрыскивают дизельное топливо непосредственно перед сажевым фильтром или в каталитический нейтрализатор дожигателя для его последующего воспламенения и повышения температуры газов до уровня, необходимого для сгорания сажи (550-650°C).
- Контроль датчиков: Обеспечение питания цепей ключевых датчиков (дифференциального давления до и после DPF, температуры выхлопных газов до и после фильтра, лямбда-зонда), данные которых ЭБУ использует для оценки степени заполнения фильтра сажей и определения необходимости регенерации.
Компоненты системы DPF, управляемые через реле:
| Компонент | Назначение | Роль реле |
|---|---|---|
| Дополнительная топливная форсунка (в выпускном тракте) | Впрыск топлива для повышения температуры выхлопных газов | Подача питания на цепь управления форсункой |
| Электрический нагреватель (e.g., перед катализатором) | Прямой нагрев выхлопных газов или каталитического нейтрализатора | Подача высокого тока на нагревательный элемент |
| Датчики дифференциального давления | Измерение перепада давления до и после DPF для оценки засоренности | Подача опорного напряжения на датчик |
| Датчики температуры выхлопных газов | Контроль температуры газов до, в и после DPF | Подача питания на датчик |
Важность исправности реле: Выход из строя реле, отвечающего за управление критическими компонентами системы DPF (особенно нагревателем или дополнительной форсункой), сделает процесс активной регенерации невозможным. Это приведет к быстрому засорению фильтра, включению аварийной лампы двигателя (Check Engine), переходу двигателя в аварийный режим с ограничением мощности и, в конечном итоге, к необходимости дорогостоящей замены сажевого фильтра.
ЭБУ постоянно отслеживает состояние цепей, управляемых через реле, и работу самих реле. Обрыв цепи, короткое замыкание или отказ реле фиксируются как ошибки в памяти ЭБУ, что является важным диагностическим признаком при поиске причин неисправности системы очистки выхлопных газов.
Управление компрессором пневмоподвески
Компрессор пневмоподвески является мощным потребителем тока, создающим высокую нагрузку на электросистему автомобиля при запуске и работе. Непосредственное подключение его к блоку управления или кнопке через тонкие управляющие провода невозможно из-за риска перегрева, оплавления проводки и выхода из строя электронных компонентов.
Реле выступает в качестве обязательного силового посредника между управляющей цепью (маломощные сигналы от блока управления подвеской или водителя) и силовой цепью компрессора (требующей высокого тока). Оно принимает слаботочную команду и обеспечивает надежное замыкание цепи питания компрессора без перегрузки управляющих элементов.
Назначение и функции реле в цепи компрессора
- Защита управляющих цепей: Изолирует чувствительные электронные блоки (ЭБУ подвески, датчики уровня) от высоких пусковых токов компрессора.
- Обеспечение достаточного тока: Позволяет использовать короткие и толстые силовые провода (минуя салон) напрямую от аккумулятора/главного реле к компрессору, гарантируя необходимое сечение для высокого тока.
- Продление срока службы выключателей: Исключает искрение и эрозию контактов кнопки/переключателя в салоне, так как через них протекает лишь слабый ток управления реле.
- Автоматизация работы: Позволяет блоку управления подвеской (при его наличии) автоматически включать/выключать компрессор на основе сигналов датчиков уровня кузова, без ручного вмешательства.
Без реле попытка прямого управления компрессором привела бы к неизбежным отказам: перегоранию проводки, выходу из строя блока управления или подпаливанию контактов выключателя. Реле обеспечивает безопасное и эффективное управление критически важным узлом пневмоподвески.
Реле индикации неисправностей в системе ESP
Данное реле выступает ключевым связующим звеном между электронным блоком управления ESP и сигнальными лампами на приборной панели. Его основная задача – активировать визуальное предупреждение (обычно в виде жёлтого символа скользящего автомобиля или надписи "ESP") при обнаружении системой критических сбоев в работе компонентов стабилизации.
При получении аварийного сигнала от блока управления ESP реле замыкает электрическую цепь индикатора, обеспечивая мгновенное срабатывание контрольной лампы. Это позволяет водителю оперативно узнать о проблемах с датчиками угла поворота руля, датчиками вращения колёс, неисправностях модуля гидравлики или нарушениях связи между электронными модулями.
Функциональные особенности реле
- Изоляция цепей: Предотвращает передачу скачков напряжения от ESP к чувствительной приборной панели
- Дублирование сигнала: Одновременно активирует основной индикатор ESP и может задействовать общий символ "Check Engine"
- Диагностическая поддержка: Фиксирует факт срабатывания для последующего считывания кодов ошибок через OBD-II
| Тип неисправности | Действие реле |
| Отказ датчика скорости колеса | Мигающий сигнал лампы ESP |
| Обрыв в цепи ABS | Постоянное свечение индикатора |
| Снижение давления в тормозной системе | Активация ESP + символ тормозной системы |
Без этого реле система теряет возможность оперативно информировать водителя о рисках потери управляемости, что особенно критично при движении на скользком покрытии или в сложных погодных условиях. Его корректная работа напрямую влияет на безопасность эксплуатации транспортного средства.
Автоматическое включение аварийной сигнализации при торможении
Данная функция активирует аварийную сигнализацию при экстренном торможении, предупреждая водителей сзади о резком снижении скорости. Реле играют ключевую роль в реализации этой системы, выступая коммутаторами между датчиками и сигнальными лампами.
При резком нажатии на педаль тормоза датчики АБС или отдельный G-сенсор фиксируют критическое замедление. Электронный блок управления (ЭБУ) формирует сигнал, который поступает на управляющую катушку реле аварийной сигнализации. Это замыкает силовые контакты реле, подавая напряжение напрямую на лампы "аварийки".
Принцип работы реле в системе
Реле выполняет две критические задачи:
- Гальваническая развязка: Низкоточный сигнал от ЭБУ (5-12В) управляет мощной цепью фар (12В/10-20А).
- Мгновенная коммутация: Контакты реле срабатывают за миллисекунды, обеспечивая синхронное включение всех поворотников.
| Компонент | Функция | Роль реле |
|---|---|---|
| Датчик замедления | Фиксирует резкое торможение | Передает сигнал на катушку |
| ЭБУ | Анализирует данные | Получает команду на активацию |
| Лампы аварийки | Создают световой сигнал | Подает питание на лампы |
После нормализации скорости или отпускания тормоза ЭБУ прекращает подачу тока на катушку реле. Пружинный механизм размыкает контакты, отключая аварийную сигнализацию. Такая автоматизация повышает безопасность без участия водителя, снижая риск попутных столкновений.
Твердотельные реле в гибридных моделях: бесшумная работа
Твердотельные реле (ТТР) заменяют традиционные электромеханические в ключевых узлах гибридных автомобилей, используя полупроводниковые элементы (тиристоры, MOSFET-транзисторы) вместо катушек и контактов. Принцип их работы основан на управлении током через электронные компоненты, что полностью исключает физическое перемещение деталей. Это обеспечивает мгновенное срабатывание и высокую точность управления мощными системами: от зарядки тяговой батареи до коммутации инверторов и климат-контроля.
Главное преимущество ТТР в гибридах – абсолютная бесшумность. В электромеханических реле каждый цикл включения/выключения сопровождается щелчком ударяющихся контактов, что создает акустический фон. В гибридных моделях, где двигатель внутреннего сгорания периодически отключается, фоновые шумы становятся особенно заметны. ТТР устраняют эти помехи, усиливая ощущение плавности хода и комфорта, особенно в режиме электропривода.
Ключевые аспекты применения
| Область использования | Влияние бесшумности |
|---|---|
| Управление зарядкой батареи | Отсутствие щелчков при частых циклах подзарядки от рекуперации |
| Инверторы и преобразователи | Тихая работа силовой электроники при переключении между ДВС и электромотором |
| Системы климата | Плавная регулировка обогрева/охлаждения без акустических артефактов |
Дополнительные преимущества помимо тишины:
- Скорость: время срабатывания в 100–1000 раз быстрее механических аналогов
- Долговечность: отсутствие износа контактов увеличивает ресурс до 1 млн циклов
- Устойчивость: нечувствительность к вибрациям и пыли благодаря герметичному корпусу
Список источников
Для подготовки материала о назначении и функциях реле в автомобилях использовались авторитетные технические источники, включая учебную литературу по автомобильной электронике, руководства по обслуживанию и специализированные онлайн-ресурсы. Основной упор делался на разъяснение принципа работы, типов реле и их конкретных применений в различных системах автомобиля.
Источники предоставили информацию о преимуществах использования реле (защита выключателей, управление высокими токами малыми токами, централизация управления), их типичных местах установки и распространенных неисправностях. Были проанализированы как теоретические основы электромагнитных реле, так и практические аспекты их диагностики и замены.
Основные источники
- Остерридер, Хорст: "Автомобильная электроника", главы, посвященные реле и электронным системам управления.
- Рэндалл, Роберт: "Автомобильные электрические и электронные системы" - разделы о компонентах управления и силовых цепях.
- Руководства по ремонту и обслуживанию автомобилей (Haynes, Chilton): Разделы по электрическим системам, схемам электрооборудования и процедурам диагностики реле.
- Техническая документация Bosch: "Автомобильный справочник Bosch", разделы по основам автомобильной электротехники и реле.
- Учебные материалы технических колледжей и курсов автоэлектриков: Конспекты лекций и практикумы по автомобильной электронике.
- Специализированные автомобильные форумы и технические порталы (например, AA1Car.com, HowStuffWorks - Auto): Статьи и обсуждения, посвященные назначению, диагностике и замене реле.
- Материалы производителей реле (TE Connectivity, Omron, Panasonic): Технические описания, каталоги и руководства по применению автомобильных реле.
- Технические видеоролики и обучающие курсы по автоэлектрике: Наглядные объяснения принципа работы и примеры применения реле в реальных автомобильных цепях.
