Автомобильные стойки - особенности устройства, типы, фото
Статья обновлена: 04.08.2025
Автомобильная стойка – ключевой элемент подвески, напрямую влияющий на управляемость, комфорт и безопасность движения.
В статье рассматривается конструкция стоек, классификация по типам и техническим особенностям, а также приводятся наглядные фотографии для идентификации.
Отличия стоек классических и спортивных амортизаторов
Классические стойки ориентированы на комфорт и плавность хода. Они эффективно гасят мелкие неровности дороги, снижают шум и вибрации. Ресурс таких амортизаторов рассчитан на длительную эксплуатацию в штатных условиях со средними нагрузками.
Спортивные стойки созданы для управления креном кузова на скоростях и улучшения сцепления с трассой. Они имеют усиленную конструкцию клапанного механизма и жесткие характеристики демпфирования. Требуют частого обслуживания и обычно предлагаются регулируемыми по сжатию/отбою.
Ключевые различия
| Параметр | Классические | Спортивные |
|---|---|---|
| Жесткость | Умеренная | Высокая / экстремальная |
| Гашение вибраций | Максимальное | Минимальное |
| Управление креном | Базовое | Прецизионное |
| Ресурс | 80-120 тыс. км | 40-60 тыс. км |
| Особенности | Газо-масляные, необслуживаемые | Одно-/двухтрубные с азотом, регулировка усилителя |
Конструктивные особенности спортивных стоек:
- Телескопические штоки увеличенного диаметра
- Герметичные камеры высокого давления (до 30 бар)
- Прогрессивные уплотнители из фторопласта
- Возможность установки пневмобаков
Важно: большинство спортивных амортизаторов несовместимы с системами адаптивной подвески OEM.
Пошаговая диагностика износа стоек своими руками
Принцип действия: При наезде на неровность стойка амортизирует удар, возвращая колесо на дорогу. Износ демпфера или пружины нарушает этот процесс.
Последствия игнорирования: Неравномерный износ шин, ухудшение управляемости, крен кузова в поворотах, повреждение других узлов подвески.
Алгоритм проверки перед выездом
- Визуальный осмотр:
- Подтеки масла на корпусе амортизатора (особенно под пыльником)
- Коррозия или механические деформации штока
- Нарушение геометрии пружины (трещины, просевшие витки)
- Разрушение сайлентблоков или опорного подшипника
- Тест на раскачивание:
- Резко надавите на каждый угол авто (над колесом), отпустите
- Кузов должен совершить один возврат без "болтанки"
- Глухие стуки при качании указывают на износ опор
| Поведение автомобиля | Возможная причина |
|---|---|
| "Увод" машины при торможении | Разная эффективность демпферов слева/справа |
| Раскачивание на волнах асфальта | Потеря гидравликой вязкости |
| Стук на мелких выбоинах | Выработка в штоке или опорах |
- Движение с демонстрацией эффектов:
- Проведите змейку на 40-60 км/ч – крен не должен вызывать потери контроля
- Пройдите лежачего полицейского – стук или "пробой" сигнализируют о неисправности
- Тормозите двигателем – занос задней оси говорит о проблемах с задними стойками
- Проверка молотком (актуально для стоек Макферсон):
- Вывесите колесо, снимите защитный колпак опоры
- Постучите по штоку резиновым молотком
- Звонкий звук = целый подшипник, глухой = разрушение опоры
Особенности стоек для задней подвески
Основное отличие задних стоек от передних заключается в отсутствии опоры поворотного кулака или ступицы колеса. В задней подвеске они выполняют функции гашения колебаний (совместно с пружиной) и частичного направления хода колеса, но не несут непосредственной нагрузки по удержанию углов установки колес. Задние амортизационные стойки концентрируют динамические силы, передавая их на кузов через специальные опоры, но, как правило, не испытывают таких экстремальных нагрузок на изгиб, как передние.
Конструктивно задние стойки часто проще: в зависимых подвесках (с ведущим мостом) это обычно имеет вид классического гидравлического амортизатора с креплениями в виде проушин или штока под верхний сайлент-блок (часто совмещенный с опорным подшипником). В многорычажных независимых задних подвесках их конструкция аналогична передним стойкам МакФерсон, но без функции поворотной оси – здесь появляется поворотная цапфа и отдельные рычаги для управления геометрией, а стойка выступает важным силовым элементом узла.
Типы и характеристики

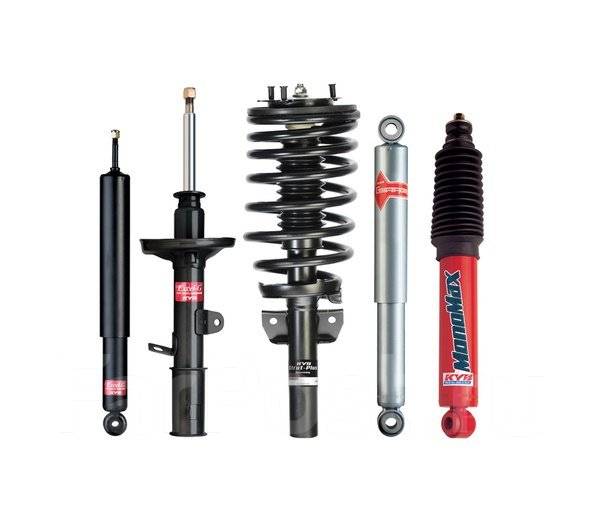

- Классические телескопические: Наиболее распространены в зависимых и полунезависимых подвесках (типа "МакФерсон" сзади). Отличаются простотой и ремонтопригодностью.
- Усиленные с пружиной: Конструкции типа "стойка в сборе" (coil-over), где пружина установлена на корпусе амортизатора, характерны для современных систем. Требуют точной настройки и диагностики.
- Электронные адаптивные: Оснащены датчиками положения и клапанами, меняющими жесткость в реальном времени. Монтируются преимущественно в независимых задних подвесках.
Особенности эксплуатации и неисправности
| Характерная неисправность | Последствия | Признаки |
| Износ опорного подшипника/втулки | Посторонние стуки при проезде неровностей, увод задней оси | Щелчки при повороте руля, неравномерный износ резинок |
| Течь сальника штока | Потеря демпфирующих свойств, масляные подтеки | Раскачивание кузова при торможении/разгоне, "пробои" подвески |
| Деформация корпуса | Клинит подвижные элементы, разрушение подвески | Скрипы, хруст сжатия, вибрации на скорости |
Важно: Регулярный осмотр пыльника штока и проверка на утечку масла через нижний сальник критичны для любого типа конструкции. Признаки износа (клевание задка машины на кочках, волнообразное качение) требуют незамедлительной диагностики.
Критерии выбора стоек при самостоятельной замене
Правильный подбор стоек гарантирует безопасность, комфорт и предсказуемую управляемость автомобиля. Неверный выбор приводит к ускоренному износу узлов подвески, снижению динамических характеристик и риску аварийных ситуаций.
Ориентируйтесь на технические параметры транспортного средства, стиль вождения и совместимость компонентов. Ключевые аспекты включают:
Технические характеристики и условия эксплуатации
- Тип и модель авто: Берите стойки исключительно по каталогам производителя с учётом марки, года выпуска, типа кузова и двигателя.
- Конструкция подвески: Определите тип (McPherson, многорычажная) и совместимость с пружинами (отдельные или в сборе со стойками).
- Ресурс: Оригинальные (OEM) дороже, но надёжнее. Аналоги проверенных брендов (Sachs, Bilstein, KYB) предлагают баланс цены и качества. Бюджетные варианты часто имеют сокращённый срок службы.
Учитывайте условия эксплуатации: для бездорожья требуются усиленные стойки, для спортивной езды – жёсткие газонаполненные.
| Параметр | Газовые стойки | Гидравлические стойки |
|---|---|---|
| Устойчивость | Выше (лучший контакт с дорогой) | Средняя |
| Реакция | Жёстче | Мягче |
| Комфорт | Ниже (передают вибрации) | Выше (поглощают неровности) |
- Диагностика текущих стоек: Проверьте признаки износа – утечки масла, неравномерный износ шин, раскачивание кузова. Убедитесь, что замене подлежат только стойки, а не другие элементы подвески.
- Комплектация: Выбирайте полные узлы в сборе при отсутствии опыта – они включают опорный подшипник, пружину и отбойник. При покупке отдельных компонентов проверьте их совместимость.
- Инструмент и навыки: Оцените необходимое оборудование (съёмники пружин) и сложность работ. Некоторые модели требуют демонтажа элементов двигателя или специнструментов.
Всегда меняйте стойки парами на одной оси – установка единственной новой стойки нарушает баланс подвески и ускоряет износ.
Фотогалерея типовых неисправностей стоек
Визуальные признаки повреждений позволяют диагностировать проблему без разборки подвески. Анализ внешнего состояния помогает своевременно выявить критичные дефекты.
На представленных снимках четко отображаются характерные симптомы износа. Обращайте внимание на аномалии в указанных зонах при самостоятельном осмотре.
- Течь гидравлической жидкости – Масляные подтёки на корпусе амортизатора, мокрые пятна у штока, забрызганная поверхность пыльника.
- Деформация корпуса – Видимые вмятины, перекосы или искривления стакана стойки, неестественные изгибы кронштейнов.
- Разрушение пыльника – Трещины, разрывы резинового чехла, отсутствие части материала, свисающие лоскуты защиты.
- Коррозия штока – Рыжие пятна и сколы хромированного покрытия, шероховатости в зоне контакта с сальником.
- Просадка опорного подшипника – Выдавливание демпфера через верхнюю тарелку, перекос пружины, следы трения на чашке кузова.
- Оторванная проушина – Разрушение сварного шва крепления к рычагу подвески, сквозные трещины в монтажных отверстиях.
Список источников
Информация для статьи об автомобильных стойках была тщательно проверена и основана на авторитетных технических ресурсах, специализированных изданиях и учебных материалах. Это гарантирует достоверность и точность представленных данных об устройстве и классификации данных компонентов подвески.
При подготовке материалов использовались как фундаментальные печатные источники по конструкции автомобиля, так и современные электронные базы знаний от производителей комплектующих и профессиональных автомобильных издательств. Все сведения соответствуют актуальным инженерным стандартам.
Основные использованные материалы
- Учебники: "Конструкция автомобилей" Г. В. Кленников, "Автомобильные ходовые части" Л. Р. Успенский
- Технические мануалы производителей подвесок: Bilstein Training Academy, Sachs Technical Guides, KYB Engineering Documentation
- Отраслевые журналы: "Автомобильная промышленность", "За рулём" (раздел "Техническая библиотека")
- База нормативных документов ГОСТ Р 41.48-2005 "Пневматические подвески"
- Методические пособия МАДИ по диагностике подвесок
- Профильные онлайн-ресурсы: Car.ru (технический раздел), MotorPage.Ru (статьи инженеров), AutoScience Journal Archives
- Видеоматериалы лекций кафедры "Автомобили" МГТУ им. Н.Э. Баумана
