Автомониторы для парковочных камер - типы, устройство, применение

Статья обновлена: 18.08.2025

Маневрирование задним ходом остаётся одним из самых сложных и потенциально опасных элементов вождения. Ограниченная видимость, слепые зоны и габариты автомобиля создают серьёзный риск столкновений.

Автомониторы, подключаемые к камерам заднего вида, кардинально решают эту проблему. Они транслируют на дисплей в салоне чёткое изображение пространства за автомобилем в реальном времени, обеспечивая полный контроль над ситуацией.

Этот класс устройств отличается значительным разнообразием: от простых зеркал-мониторов до сложных мультимедийных систем. Знание их видов, принципов устройства и ключевых особенностей использования критически важно для правильного выбора и безопасной эксплуатации.

Типы дисплеев по способу установки

Автомониторы для камер заднего вида классифицируются по методу монтажа, определяющему их интеграцию в салон автомобиля. Выбор конкретного типа влияет на удобство обзора, сохранение заводского интерьера и сложность установки.

Основные варианты размещения включают три конструктивных решения, каждое из которых обладает уникальными особенностями применения.

Распространенные виды установки

Врезные (стационарные)
Монтируются в торпедо или панель приборов вместо штатных элементов (например, магнитолы). Требуют профессиональной установки с демонтажем заводских деталей. Обеспечивают аккуратный вид и защиту от кражи.
Накладные (накладные)
Крепятся поверх приборной панели или лобового стекла на присосках/двустороннем скотче. Отличаются простым монтажом и возможностью быстрого переноса между автомобилями. Могут частично перекрывать обзор.
Зеркала-мониторы
Заменяют штатное салонное зеркало, совмещая функции отражения и дисплея. Устанавливаются на стандартные крепления или фиксируются поверх существующего зеркала. Сохраняют обзорность без изменения интерьера.

Тип	Преимущества	Недостатки
Врезные	Интеграция в интерьер, защита от кражи	Сложный монтаж, необходимость демонтажа панелей
Накладные	Быстрая установка, универсальность	Риск перекрытия обзора, менее эстетичный вид
Зеркала-мониторы	Сохранение заводского дизайна, двойная функциональность	Ограниченный размер экрана, сложность чтения данных при ярком солнце

При выборе учитывайте совместимость с моделью авто: врезные решения требуют соответствия размерам штатных слотов, а зеркала-мониторы – совпадения типа крепления. Для коммерческого транспорта часто применяют накладные модели с усиленным крепежом.

Разрешение экрана и его влияние на четкость картинки

Разрешение дисплея автомобильного монитора определяет количество пикселей по горизонтали и вертикали, формирующих изображение с камеры заднего вида. Чем выше этот показатель (например, 1280×720 вместо 800×480), тем плотнее сетка пикселей на экране. Плотность напрямую влияет на детализацию: мелкие объекты (номерные знаки, дорожная разметка) отображаются без «размытия».

Ключевая особенность: разрешение экрана должно соответствовать возможностям камеры. Если камера снимает в HD (720p), а монитор поддерживает только SD (480p), преобразование сигнала ухудшит исходную картинку. Обратная ситуация (монитор 1080p + камера 720p) менее критична, но масштабирование также снижает резкость.

Практические аспекты выбора

При подборе разрешения учитывайте:

Физический размер экрана: На 7-дюймовом дисплее 720p обеспечит приемлемую четкость, но для 10-дюймовых панелей минимально рекомендуемое разрешение – 1080p.
Угол обзора камеры: Широкоугольные линзы (140-180°) сильнее искажают картинку, поэтому требуют высокого разрешения для сохранения деталей по краям.
Восприятие в движении: На высоких скоростях человеческий глаз хуже фокусируется на деталях – избыточное разрешение (свыше 2K) часто не дает преимуществ.

Разрешение экрана	Стандарт	Рекомендуемый размер дисплея	Видимость объектов*
800×480	WVGA	до 5 дюймов	Крупные препятствия (от 50 см)
1280×720	HD	5-7 дюймов	Бордюры, столбы (от 20 см)
1920×1080	Full HD	7-10 дюймов	Тросы, цепи (от 5 см)

*Расстояние до объекта при распознавании с 3 метров

Важно помнить: даже максимальное разрешение экрана не компенсирует низкую светочувствительность камеры или помехи в кабеле. Для сохранения четкости сигнал должен передаваться без потерь – предпочтительны цифровые интерфейсы (HDMI, LVDS) вместо аналоговых (RCA).

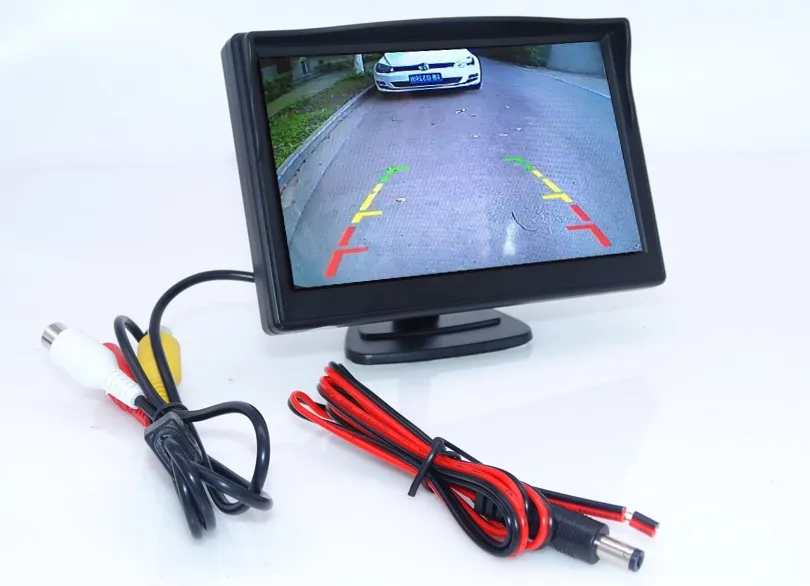

Устройство типового проводного монитора: основные компоненты

Типовой проводной монитор для камеры заднего вида представляет собой компактное устройство, состоящее из нескольких ключевых элементов, обеспечивающих прием сигнала, его обработку и вывод изображения.

Конструкция таких мониторов спроектирована для надежной работы в условиях вибраций и перепадов температур, характерных для автомобильной среды.

Основные компоненты

ЖК-дисплей (Liquid Crystal Display): Основа устройства. Используются матрицы TFT (Thin Film Transistor) разных размеров (чаще 5-7 дюймов) с разрешением 800x480 или выше. Обеспечивает яркое, контрастное изображение даже при солнечном свете.
Видеопроцессор (Video Decoder): Специализированный чип, отвечающий за обработку аналогового сигнала (обычно формата CVBS), поступающего от камеры по кабелю. Преобразует сигнал в цифровой формат, адаптированный для дисплея.
Блок питания и стабилизатор напряжения: Получает питание от бортовой сети автомобиля (12V), преобразует и стабилизирует его до уровней, необходимых для работы дисплея и электроники (например, 5V, 3.3V). Защищает схему от скачков напряжения.
Входные интерфейсы: Обязательный видеовход (RCA-"тюльпан" или мини-Jack) для подключения камеры. Может присутствовать дополнительный вход для второй камеры или аудиосигнала.
Контроллер управления (Main Controller/MCU): Микроконтроллер, управляющий работой всех компонентов: включением/выключением монитора (часто автоматически при включении задней передачи), регулировкой яркости, контрастности, цветопередачи.
Корпус и элементы крепления: Прочный пластиковый корпус, защищающий электронику. Включает кронштейны или рамки для фиксации монитора на торпедо, лобовом стекле или в зеркале заднего вида.

Особенности подключения: Используется экранированный коаксиальный кабель для передачи видеосигнала от камеры к монитору. Питание монитора подключается к цепи зажигания или напрямую к аккумулятору через предохранитель, а управляющий провод (если есть) – к лампе заднего хода для автоматической активации.

Особенности работы беспроводных систем передачи видео

Беспроводные системы используют радиоканалы (чаще 2.4 ГГц или 5 ГГц) для трансляции видеопотока от камеры заднего вида к монитору в салоне. Основной принцип включает кодирование сигнала в передатчике, его беспроводную отправку и декодирование в приёмнике, подключённом к дисплею. Это исключает необходимость прокладки кабелей через кузов автомобиля.

Скорость передачи данных напрямую влияет на качество картинки: современные системы применяют протоколы типа Wi-Fi или специализированные RF-технологии с низкой задержкой. Автоматическое включение происходит при активации задней передачи, синхронизируя передатчик (на камере) и приёмник (у монитора) без ручных действий.

Ключевые технические аспекты

Рабочая стабильность зависит от нескольких факторов:

Помехоустойчивость: Адаптивная смена частот (FHSS) минимизирует влияние помех от Bluetooth, мобильных сетей или других электронных устройств.
Задержка сигнала: Оптимальные системы обеспечивают задержку ≤ 0.1 сек для реального времени маневрирования.
Энергопотребление: Передатчики питаются от фонаря заднего хода, что исключает разряд АКБ.

Сравнение частотных диапазонов:

Диапазон	Преимущества	Недостатки
2.4 ГГц	Лучшее проникновение через препятствия	Высокая загруженность эфира, риск помех
5 ГГц	Меньше помех, выше скорость передачи	Сниженная дальность при преградах

Критически важна защита сигнала от перехвата: шифрование AES-128 в премиальных моделях предотвращает несанкционированный доступ. В бюджетных решениях возможны риски временного нарушения связи при плотном трафике (например, в городских условиях).

Автоматическая регулировка мощности передатчика компенсирует расстояние до приёмника, а дуплексные системы позволяют одновременно передавать данные с нескольких камер. Для грузовиков или автобусов применяются ретрансляторы, усиливающие сигнал на длину фургона.

Способы крепления монитора в салоне автомобиля

Стабильная фиксация монитора критична для безопасной эксплуатации и комфортного обзора изображения с камеры заднего вида. Правильно выбранный метод установки предотвращает вибрацию экрана, сохраняет обзор водителя и обеспечивает долговечность оборудования.

Производители предлагают несколько типов креплений, различающихся по месту расположения, степени мобильности и сложности монтажа. Выбор зависит от размера экрана, конструкции салона и предпочтений пользователя.

Основные варианты установки

На лобовое стекло с помощью присосок

Универсальный кронштейн с вакуумными присосками
Быстрый монтаж/демонтаж без инструментов
Риск падения при перепадах температуры или вибрации

На торпедо (панель приборов)

Крепление на двухсторонний скотч или антискользящую подставку
Стабильное положение без вибраций
Требует ровной поверхности на панели

Встраиваемые решения

Замена штатных элементов (зеркала заднего вида, заглушки)
Интеграция в подголовники или потолок
Не занимает пространство салона, выглядит аккуратно

Тип крепления	Преимущества	Недостатки
На присосках	Подходит для любых авто, легко перенести	Ненадежно в жару/мороз, вибрация
На торпедо	Прочная фиксация, минимальные вибрации	Загораживает обзор, занимает место
Встраиваемое	Эргономика, защита от кражи	Сложный монтаж, высокая цена

Важно: При выборе места избегайте зон подушки безопасности и блокировки органов управления. Угол обзора должен обеспечивать мгновенное считывание информации без отрыва глаз от дороги.

Подключение питания к бортовой сети 12V

Автомонитор для камеры заднего вида получает питание от бортовой сети автомобиля через стандартное напряжение 12V. Подключение осуществляется напрямую к электропроводке машины, минуя прикуриватель, для обеспечения стабильной работы и автоматической активации при включении задней передачи. Необходимо использовать цепь, управляемую зажиганием, чтобы исключить разряд аккумулятора при стоянке.

Основные точки подключения – предохранительная коробка (Fuse Box) или провода фонарей заднего хода. В первом случае питание берётся через предохранитель-переходник (Add-A-Fuse), во втором – путём соединения с проводкой фаркопа или задних фонарей. Крайне важно соблюдать полярность: красный кабель подключается к "+12V", чёрный – к массе (кузову или минусовой клемме аккумулятора).

Ключевые этапы подключения

Определение точек питания:
- Для постоянной работы – клемма ACC замка зажигания.
- Для автовключения при движении назад – провод ламп заднего хода (+12V при активации передачи).
Безопасное соединение:
- Использование предохранителя номиналом 5-10А в разрыве "+" провода.
- Применение изоленты/термоусадки для оголённых контактов.
Проверка мультиметром:
- Контроль напряжения до подключения монитора.
- Подтверждение срабатывания питания при включении задней передачи.

Тип подключения	Преимущества	Недостатки
Через фонари заднего хода	Автоматическая активация монитора	Требует доступ к задней части авто
Через блок предохранителей	Централизованное управление	Риск ошибки при выборе цепи

Важно: При подключении к проводам задних фонарей обязательна галогенная изоляция мест соединения для защиты от влаги и вибрации. Сечение проводки монитора должно соответствовать потребляемой мощности (обычно 1-3А).

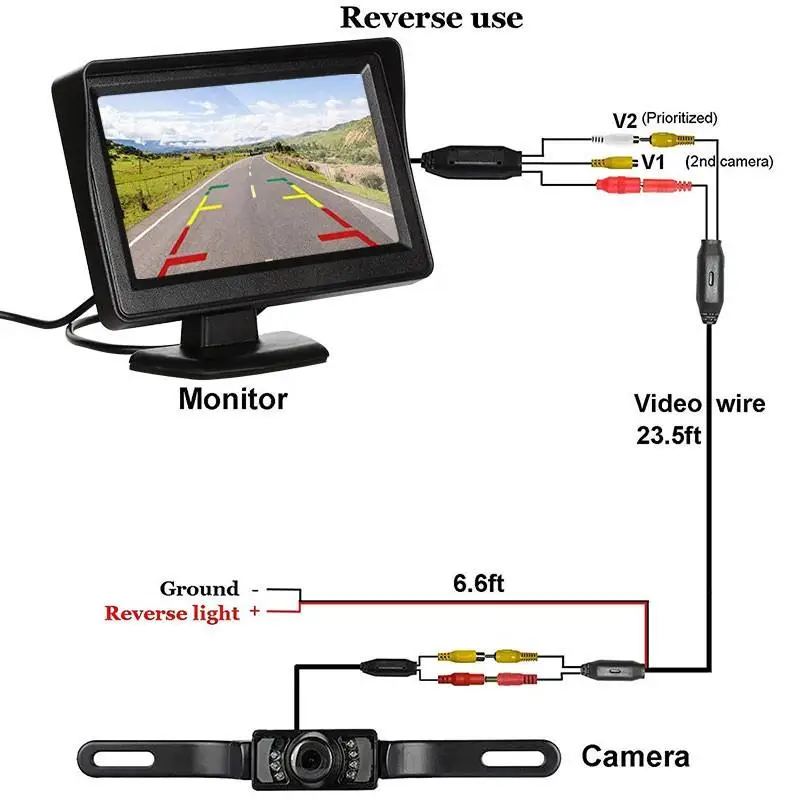

Синхронизация монитора с камерой заднего вида

Синхронизация обеспечивает автоматическое включение монитора при активации камеры заднего вида, обычно срабатывающей при включении задней передачи. Связь между устройствами реализуется через управляющий сигнал (12V), поступающий от цепи фонарей заднего хода или отдельного контроллера. Стабильная синхронизация исключает необходимость ручного переключения монитора и гарантирует мгновенное отображение картинки при начале движения задним ходом.

Ключевым элементом синхронизации выступает провод управления (часто желтый с меткой "REM"), соединяющий камеру с монитором. При подаче напряжения на этот провод монитор автоматически переключается на видеовход камеры. В беспроводных системах синхронизация достигается через радиомодули или Bluetooth-сопряжение, инициируемое при старте передачи видео.

Технические особенности синхронизации

Основные методы синхронизации включают:

Прямое подключение к цепи заднего хода: провод REM камеры подсоединяется к "+" лампы заднего хода, обеспечивая синхронное срабатывание систем.
CAN-шина: в современных авто управляющий сигнал формируется бортовым компьютером без прямого доступа к электропроводке.
Беспроводная активация: синхронизация через радиоканал 2.4 ГГц или Wi-Fi с автоматическим пробуждением монитора при получении сигнала от камеры.

Тип синхронизации	Задержка срабатывания	Сложность установки	Уязвимость к помехам
Проводная	0.1-0.3 сек	Высокая (требует разборки салона)	Минимальная
Беспроводная	0.3-1.5 сек	Низкая (крепление модулей)	Высокая (металл, Wi-Fi-сети)

Калибровка синхронизации требует проверки напряжения в цепи управления (12±1V) и настройки чувствительности монитора. Распространённые проблемы: задержка изображения, мерцание экрана или отсутствие активации. Устраняются проверкой контактов REM-провода, заменой предохранителей и переустановкой беспроводных частот при интерференции.

В гибридных системах с несколькими камерами применяются коммутаторы, направляющие сигнал на монитор в зависимости от выбранной передачи. Для мониторов с сенсорным управлением доступна ручная синхронизация через OSD-меню, где назначается приоритетный видеовход для активации при получении сигнала REM.

Активация экрана при включении задней передачи

Активация экрана автомобильного монитора при переключении на заднюю передачу осуществляется автоматически через систему электронного управления. Данная функция обеспечивается специальным сигнальным проводом, подключаемым к цепи фонарей заднего хода или CAN-шине автомобиля. При подаче напряжения +12V на управляющий контакт монитор мгновенно переключается на изображение с камеры.

Ключевым элементом системы является реле или полупроводниковый переключатель, обрабатывающий сигнал от коробки передач. Современные модели поддерживают интеллектуальное распознавание: экран активируется только при работающем двигателе, предотвращая ложные срабатывания. Дополнительно реализована задержка отключения (1-3 секунды) после переключения с задней передачи для завершения маневра.

Способы подключения активации:

Прямое подключение к лампам заднего хода - универсальный метод через разрыв цепи освещения
Интеграция с CAN-шиной - цифровая передача сигнала без вмешательства в электропроводку
OEM-разъёмы - подключение через штатные коннекторы мультимедийной системы

Особенности функционирования:

Характеристика	Описание
Время срабатывания	0.2-0.8 секунды для большинства моделей
Приоритет сигналов	Автоматическое подавление мультимедиа при активации
Аварийный режим	Принудительная активация кнопкой при сбое датчиков

Важно: некорректное подключение может вызвать помехи в аудиосистеме или разряд аккумулятора. Профессиональный монтаж гарантирует синхронизацию с парктроником и штатными системами безопасности.

Настройка яркости и контрастности под условия освещенности

Корректировка параметров изображения напрямую влияет на детализацию картинки при разном освещении. Неверные настройки приводят к потере видимости номеров машин, пешеходов или препятствий в тенях или засветках.

Большинство современных автомобильных мониторов оснащаются автоматической регулировкой, но ручная калибровка сохраняет актуальность для сложных условий: ночной езды, съездов в туннели, движения против солнца или при искусственном уличном освещении.

Способы настройки

Автоматическая адаптация: Встроенные датчики освещенности регулируют параметры динамически. Важно: функция может запаздывать при резкой смене света/тени.

Ручные режимы:

Предустановленные профили (День/Ночь/Авто) с заводскими параметрами
Индивидуальная калибровка через меню OSD

Ключевые особенности

Ночью: снижение яркости предотвращает "засвечивание" теней, умеренное повышение контрастности улучшает читаемость объектов
При ярком солнце: максимальная яркость компенсирует блики, контрастность на средних значениях сохраняет детали в светах
В сумерках: баланс параметров критичен для распознавания объектов на фоне заката/рассвета

Условие	Яркость	Контрастность	Эффект
Яркое солнце	Максимум (80-100%)	Средняя (50-60%)	Подавление бликов, сохранение деталей
Ночь/темный двор	Минимум (30-40%)	Выше среднего (60-70%)	Снижение шумов, проработка теней
Дождь/туман	Повышенная (60-70%)	Пониженная (40-50%)	Уменьшение бликов от капель, контурная четкость

Технический нюанс: калибровку выполняют при работающем двигателе для стабилизации напряжения. Эталоном служит изображение припаркованного автомобиля с включенными фарами в типичных условиях эксплуатации.

Использование линий разметки для удобства парковки

Статические парковочные линии, проецируемые на экран монитора, визуально обозначают траекторию движения автомобиля при включенной задней передаче. Они рассчитываются производителем под средние габариты ТС и фиксированы относительно кузова, помогая оценить примерное расстояние до препятствий при прямолинейном движении задним ходом.

Динамические направляющие (траекторные линии) интегрируются с датчиком рулевого колеса и изменяют свое положение на экране в реальном времени в зависимости от угла поворота руля. Это позволяет точно прогнозировать путь колес при маневрировании, упрощая параллельную парковку или въезд в узкий бокс.

Особенности применения разметки

Калибровка под конкретную модель авто обязательна для точности предсказаний
Цветовая дифференциация: зеленые секторы – безопасная зона, желтые – критическое сближение, красные – риск столкновения
Погрешность возрастает при:
1. Нестандартном давлении в шинах
2. Загрузке багажника свыше нормы
3. Установке колес другого диаметра

Для максимальной эффективности рекомендовано сочетать виртуальную разметку с ультразвуковыми парктрониками. Такая комбинация обеспечивает визуальный контроль траектории и звуковое оповещение о дистанции до объектов в слепых зонах.

Тип линии	Точность позиционирования	Лучший сценарий использования
Статические	±15 см	Прямолинейное движение, оценка габаритов
Динамические	±8 см*	Параллельная парковка, маневры под углом

*При условии штатной геометрии подвески и корректной калибровки системы

Работа с системой в темное время суток

Основная сложность эксплуатации автокамер в ночных условиях заключается в критическом снижении уровня естественного освещения. Камера заднего вида вынуждена работать в условиях, где человеческий глаз различает объекты с трудом, что требует применения специализированных технологий для сохранения функциональности системы.

Производители решают эту проблему комплексно, внедряя аппаратные и программные решения. Ключевым фактором становится чувствительность матрицы камеры и наличие дополнительных источников подсветки, компенсирующих отсутствие видимого света в инфракрасном спектре.

Технологические особенности и рекомендации

Эффективность работы системы в темноте обеспечивают следующие компоненты и настройки:

ИК-подсветка (инфракрасная): Невидимые человеческому глазу светодиоды вокруг объектива активируются автоматически при снижении освещенности. Дальность действия варьируется от 5 до 20 метров.
Высокая светочувствительность (Starvis/Sony IMX): Матрицы с технологией улучшенного захвата света обеспечивают детализированное изображение даже при слабом освещении за счет снижения шумов.
Регулировка яркости экрана: Ручное или автоматическое затемнение монитора предотвращает ослепление водителя в полной темноте.
WDR (Wide Dynamic Range): Программная компенсация контраста корректирует засвеченные участки от фар встречных авто и одновременно подсвечивает теневые зоны.

Для максимальной эффективности соблюдайте правила:

Регулярно очищайте объектив камеры от грязи и снега – загрязнения рассеивают ИК-лучи.
Избегайте установки дешевых неоригинальных камер – их матрицы часто имеют низкую светочувствительность.
Проверяйте работоспособность ИК-диодов – их выход из строя делает систему "слепой" ночью.
Активируйте в настройках авторегулировку яркости монитора для комфортного восприятия.

Проблема	Решение
Слепящий эффект от фар попутных авто	Активация WDR-режима
Низкая детализация объектов	Камера с ИК-подсветкой 850 нм и матрицей Starvis
Темные "провалы" по краям кадра	Установка камеры с углом обзора не более 170°

Современные системы с ИК-фильтром автоматически переключаются между дневным и ночным режимами, обеспечивая стабильную цветопередачу. Помните: даже продвинутые технологии не заменяют визуальный контроль – используйте систему как вспомогательный инструмент.

Защита экрана от солнечных бликов и выцветания

Солнечные блики на экране автомонитора создают серьезные помехи при парковке, снижая контрастность изображения и затрудняя восприятие информации с камеры заднего вида. Это особенно критично при движении против солнца или в яркую погоду, когда отражения полностью "засвечивают" дисплей. Параллельно длительное воздействие ультрафиолета приводит к химической деградации матрицы и выцветанию цветопередачи, сокращая срок службы устройства.

Производители применяют комплекс технологий для нейтрализации этих факторов. Основные методы включают модификацию поверхности дисплея, использование специализированных материалов и внедрение электронных систем адаптации. Эффективность защиты напрямую влияет на безопасность вождения, так как гарантирует стабильную читаемость изображения при любых условиях освещенности.

Технологии защиты и их особенности

Ключевые решения для минимизации бликов и УФ-повреждений:

Антибликовые покрытия (матовые или многослойные) – рассеивают солнечные лучи за счет микротекстуры поверхности
УФ-фильтры в защитном стекле – блокируют до 99% ультрафиолетового спектра, предотвращая выгорание пикселей
Автоматическая регулировка яркости – датчики освещенности динамически корректируют подсветку в зависимости от внешних условий
Поляризационные фильтры – интегрированные в экран или съемные накладки, гасящие отраженный свет

Конструктивные подходы включают:

Метод	Принцип действия	Эффективность
Регулируемый козырек	Механическая защита от прямых лучей	Средняя (зависит от угла установки)
Поворотные кронштейны	Изменение угла наклона экрана	Высокая при ручной настройке
Закаленное стекло	Дополнительный слой с олеофобным покрытием	Комплексная защита от царапин и УФ

Важно: Даже с защитными технологиями рекомендуется устанавливать монитор так, чтобы избегать прямого попадания солнечных лучей – например, в нише торпедо или под козырьком приборной панели. Регулярная очистка экрана специальными составами сохраняет свойства антибликовых покрытий.

Уход за поверхностью дисплея и чистка корпуса

Чистота дисплея монитора критически важна для безопасности: пыль, грязь, жирные пятна или разводы значительно ухудшают видимость изображения с камеры заднего вида, особенно при ярком солнце. Регулярный и правильный уход за экраном и корпусом не только поддерживает четкость картинки, но и продлевает срок службы устройства, предотвращая повреждения от агрессивных чистящих средств или абразивных частиц.

Корпус автомонитора, особенно его вентиляционные отверстия и кнопки управления, также нуждается в периодической очистке от пыли и загрязнений. Накопление пыли внутри корпуса может привести к перегреву электронных компонентов и выходу устройства из строя. Правильный подход к чистке корпуса минимизирует риск попадания влаги или чистящих средств внутрь прибора.

Чистка поверхности дисплея

Экран автомонитора – самая уязвимая часть для царапин и повреждений. Для безопасной и эффективной очистки следуйте рекомендациям:

Запрещено использовать: Ацетон, спирт, растворители, аммиак (содержится во многих бытовых стеклоочистителях), средства для мытья посуды, стиральные порошки, грубые ткани (микрофибра - исключение), бумажные салфетки или полотенца (могут оставлять царапины).

Выключите монитор и дайте экрану остыть, если он был включен.
Удалите крупную пыль и песок: Используйте чистую, сухую, мягкую кисть с натуральным ворсом (например, кисть для объективов фотоаппаратов) или баллончик со сжатым воздухом. Это предотвратит царапание экрана при последующей протирке.
Нанесите средство на салфетку, а НЕ на экран: Слегка смочите специальную салфетку для ЖК/LED экранов или чистую безворсовую микрофибру минимальным количеством дистиллированной воды или специального очистителя для ЖК-экранов.
Протирайте мягко: Деликатными круговыми движениями без сильного нажима протрите экран. Избегайте попадания влаги на стыки экрана и корпуса.
Удалите разводы: Возьмите сухую часть микрофибры или вторую сухую чистую салфетку для экранов и аккуратно протрите поверхность до полного исчезновения разводов.

Чистка корпуса требует осторожности, чтобы влага не проникла внутрь устройства через вентиляционные отверстия, разъемы или кнопки. Основная цель – удалить пыль и поверхностные загрязнения без риска для электроники.

Тип загрязнения	Способ очистки
Пыль, сухие загрязнения	Сухая, чистая, мягкая кисть; баллончик со сжатым воздухом; сухая микрофибра
Жирные пятна, стойкие загрязнения	Микрофибра, слегка смоченная в растворе мягкого мыла (например, детского) в дистиллированной воде, затем выжатая досуха. Протирать корпус, избегая отверстий и кнопок. Немедленно протереть сухой микрофиброй.

Важно: Перед любой чисткой корпуса обязательно отсоедините монитор от источника питания в автомобиле. Никогда не используйте для корпуса абразивные средства, агрессивные растворители или чрезмерное количество воды. Особую осторожность проявляйте при чистке вокруг кнопок и разъемов.

Типичные неисправности и методы их устранения

Автомониторы камер заднего вида подвержены характерным поломкам, связанным с их эксплуатацией в условиях вибрации, перепадов температур и электрических нагрузок. Большинство проблем вызвано нарушением контактов, повреждением кабелей или сбоями в программном обеспечении.

Своевременная диагностика и правильные методы ремонта позволяют восстановить работоспособность системы без замены основных компонентов. Ниже перечислены распространенные сбои и практические способы их устранения.

Распространенные поломки и решения

Неисправность	Возможная причина	Метод устранения
Монитор не включается	Обрыв провода питания Перегоревший предохранитель Неисправность головного устройства	Проверить мультиметром напряжение на клемах Заменить предохранитель в блоке питания Тестировать монитор с другим источником +12В
Отсутствие изображения	Повреждение коаксиального кабеля Окисление разъемов RCA Сбой синхронизации с камерой	Осмотреть кабель на перегибы/перетирания Очистить контакты разъемов изопропиловым спиртом Перезагрузить систему (отключить клеммы АКБ на 5 мин)
Помехи на экране	Электромагнитные наводки Плохое экранирование проводов Короткое замыкание в цепи	Проложить видеокабель вдали от силовых трасс Заменить кабель на экранированный вариант Установить ферритовые кольца на провода
Не работают направляющие парковки	Неправильные настройки калибровки Сдвиг крепления камеры Повреждение датчика передачи	Выполнить сброс настроек до заводских Проверить угол установки камеры (должна быть строго горизонтальна) Протестировать сигнал с датчика задней передачи

Важно! При механических повреждениях экрана (трещины, залитие жидкостью) требуется замена дисплейного модуля. Самостоятельный ремонт возможен только при наличии опыта пайки SMD-компонентов.

Критерии выбора модели под конкретные задачи

Определение оптимального автомобильного монитора требует чёткого понимания эксплуатационных условий и ожидаемых функций. Универсальных решений не существует – каждый параметр напрямую влияет на эффективность системы обзора.

Ключевые аспекты включают технические характеристики, совместимость с камерой, условия монтажа и специфику транспортного средства. Ниже представлены приоритетные критерии для различных сценариев использования.

Ключевые параметры выбора

Критерий	Для легковых авто	Для грузовиков/автобусов	Для спецтехники
Диагональ экрана	4-7 дюймов (компактность)	7-10 дюймов (видимость издалека)	7-12 дюймов (сложные условия)
Разрешение	HD (1280×720)	Full HD (1920×1080)	Full HD+ (зависит от камеры)
Яркость/контрастность	≥ 450 кд/м²	≥ 1000 кд/м² (солнечный свет)	≥ 1200 кд/м² + антиблик
Тип подключения	RCA (AV), HDMI	RCA + беспроводной модуль	Изолированные провода (помехоустойчивость)
Защита от среды	IP54 (базовая)	IP65 (пыль/дождь)	IP67/IK10 (вибрация/удары)
Дополнительные функции	Регулировка угла наклона	Разделение экрана (2+ камер)	Ночной режим + датчик удара

Специфика монтажа:

Встраиваемые модели – для стационарной установки в торпедо или зеркало
Навесные конструкции – временное крепление при помощи присосок или кронштейнов
Универсальные системы – комбинирование с магнитными держателями

Эксплуатационные требования:

Рабочий температурный диапазон: от -30°C до +85°C для северных регионов
Поддержка PAL/NTSC стандартов для совместимости с разными камерами
Автоматическое включение при активации задней передачи
Энергопотребление ≤ 0.5А (предотвращение разряда АКБ)

Список источников

При подготовке материалов использовались специализированные технические издания, руководства производителей автомобильной электроники и экспертные обзоры современных автомобильных технологий. Акцент сделан на документацию, раскрывающую принципы работы и классификацию устройств.

Источники отбирались по критериям актуальности (не старше 5 лет), наличия детальных схем подключения и эксплуатационных рекомендаций. Предпочтение отдавалось материалам с подтверждёнными тестами и сравнительным анализом функционала.

Ключевые материалы

Технические каталоги ведущих производителей автмониторов (Pioneer, Kenwood, Blaupunkt)
ГОСТ Р 41.46-99 "Единообразные предписания, касающиеся сертификации устройств заднего вида"
Методическое пособие "Автомобильные мультимедийные системы", изд. НТУ "ХПИ"
Сравнительный анализ TFT/LCD/OLED дисплеев в автоэлектронике // Журнал "АвтоКомпоненты"
Инструкции по установке штатных мониторов для Toyota, Volkswagen, KIA (официальные сервисные мануалы)
Исследование помехоустойчивости беспроводных мониторов // Сборник трудов МАДИ
Рекомендации SAE J2365 по размещению дисплеев в салоне ТС
Обзор рынка автомобильных дисплеев 2020-2023 // Отчёт Frost & Sullivan
Патентные описания систем защиты от засветки (US 9,213,476 B2)
Технический бюллетень "Режимы разделения экрана в многофункциональных мониторах"
