Автономный подогрев двигателя 12В своими руками

Статья обновлена: 18.08.2025

Эксплуатация автомобиля зимой превращается в испытание при сильных морозах. Холодный пуск изнашивает двигатель, увеличивает расход топлива и зарядки аккумулятора.

Готовые предпусковые подогреватели решают проблему, но их цена высока. Создание эффективного устройства своими руками – реальная альтернатива для экономных автовладельцев.

Данная инструкция подробно объяснит процесс сборки автономного подогревателя двигателя, работающего от 12 вольт. Используются доступные комплектующие и базовые навыки электромонтажа.

Необходимые инструменты для сборки своими руками

Сборка автономного подогревателя двигателя на 12В требует точного подбора инструментов и компонентов. От их качества напрямую зависит безопасность эксплуатации и эффективность работы системы. Подготовьте рабочее место с хорошим освещением и вентиляцией.

Убедитесь, что все электронные компоненты рассчитаны на напряжение 12В и соответствуют потребляемой мощности нагревательного элемента. Проверьте целостность изоляции проводов и надежность контактных соединений перед тестированием готового устройства.

Основной инструментарий:

• Паяльник (40-60Вт) с припоем и флюсом
• Набор отверток (крестовые и шлицевые)
• Кусачки-бокорезы и стриппер для зачистки проводов
• Мультиметр для проверки напряжения и цепей
• Термоусадка разных диаметров или изолента
• Напильник и наждачная бумага
• Электродрель со сверлами по металлу

Комплектующие и материалы:

• Нагревательный элемент (керамический резистор 100-300Вт или готовый ТЭН)
• Терморегулятор с датчиком температуры (порог 70-85°C)
• Силовое реле (30-40А) с колодкой
• Медные провода сечением 2.5-4 мм²
• Предохранитель на расчетный ток + держатель
• Корпус из термостойкого пластика/металла
• Термостойкий герметик (для изоляции контактов)
• Крепеж: болты М4-М6, гайки, шайбы, хомуты

Дополнительно: термопистолет для усадки, токовые клещи для замера нагрузки, защитные очки. При работе с корпусом может потребоваться ножовка по металлу или углошлифовальная машинка.

Выбор основного нагревательного элемента (12V)

Ключевым компонентом системы является сам нагреватель, преобразующий электричество в тепло. От его характеристик напрямую зависят скорость прогрева, энергоэффективность и безопасность всей конструкции. Основные критерии выбора: номинальная мощность (Вт), физические габариты, устойчивость к вибрациям и перепадам температур, а также тип рабочего элемента.

Для 12-вольтовых систем предпочтительны низковольтные нагреватели, способные работать от автомобильного аккумулятора без преобразователей. Наиболее распространены три типа: керамические PTC-элементы, металлические ТЭНы в алюминиевом корпусе и нихромовые спирали в термостойкой изоляции. Каждый вариант имеет специфические особенности применения.

Сравнение типов нагревателей

Тип элемента	Преимущества	Недостатки	Рекомендуемая мощность
PTC-керамика	Авторегулировка температуры, пожаробезопасность	Высокая цена, медленный стартовый прогрев	100-250 Вт
Алюминиевый ТЭН	Высокая теплоотдача, устойчивость к коррозии	Требует терморегулятора, риск перегрева	150-400 Вт
Нихромовая спираль	Дешевизна, простота монтажа	Низкий КПД, необходимость защиты от КЗ	до 200 Вт

Критически важные параметры:

• Мощность: рассчитывается исходя из объема двигателя (100-150 Вт для 1.5л, 200-300 Вт для 3л)
• Конструкция: обязательна герметичность корпуса при контакте с ОЖ
• Крепления: виброустойчивые кронштейны для установки в подкапотном пространстве

Для интеграции в систему охлаждения оптимальны ТЭНы или PTC с резьбовым соединением G1/2". Избегайте элементов с открытой спиралью – при контакте с тосолом возможны коррозия и замыкания.

Расчет требуемой тепловой мощности для вашего двигателя

Определение необходимой тепловой мощности – критически важный этап при создании автономного подогревателя двигателя на 12В. Недостаточная мощность не обеспечит эффективный прогрев, а избыточная приведет к перерасходу энергии и риску перегрева элементов системы. Точный расчет требует учета ключевых параметров вашего двигателя и условий эксплуатации.

Основная задача – компенсировать теплопотери двигателя в окружающую среду и нагреть его основные компоненты (блок цилиндров, масляный картер) до рабочей температуры за приемлемое время. Для этого необходимо рассчитать количество тепла, уходящее через стенки блока и картера, и добавить энергию, необходимую для нагрева металла и технических жидкостей.

Факторы для расчета

• Объем двигателя (литры): Чем больше объем, тем выше общая теплоемкость системы и требуемая мощность подогрева.
• Материал блока цилиндров: Чугун обладает большей теплоемкостью и хуже проводит тепло по сравнению с алюминием, что влияет на скорость прогрева и потери.
• Минимальная температура окружающей среды (°C): Определяет стартовый тепловой перепад и интенсивность потерь. Чем холоднее, тем мощнее нужен подогрев.
• Желаемое время выхода на рабочую температуру (минуты): Более быстрый прогрев требует значительно большей мощности.
• Тип масла и охлаждающей жидкости: Их теплоемкость и объем влияют на общие энергозатраты.
• Степень теплоизоляции подкапотного пространства: Наличие утеплителя капота снижает теплопотери.

Оценочный расчет (упрощенная формула)

Для быстрой прикидки можно использовать эмпирическое соотношение, связывающее объем двигателя (V) с минимальной мощностью подогрева (P):

P (Вт) ≈ V (л) * Коэффициент * Температурный фактор

• Коэффициент:
  • ~50-70 Вт/л для поддержания температуры (предпусковой подогрев не требуется, только антизамерзание);
  • ~70-100 Вт/л для умеренного прогрева за 1.5-2 часа;
  • ~100-150 Вт/л для относительно быстрого прогрева за 40-60 минут.
• Температурный фактор:
  • 1.0 для -20°C;
  • 1.2-1.3 для -30°C;
  • 1.5 для -40°C и ниже.

Пример: Для 2-литрового двигателя при -25°C и желании прогреть за час: P ≈ 2 л * 120 Вт/л * 1.25 ≈ 300 Вт.

Важные замечания

• Данный расчет дает ориентировочное значение минимальной мощности. Реальные теплопотери могут быть выше из-за ветра или плохой изоляции.
• Учитывайте КПД нагревательного элемента и потери в проводке. Для обеспечения расчетной мощности на двигателе, мощность самого нагревателя должна быть на 10-20% выше.
• Для мощных подогревателей (от 300-400 Вт) критически важна проводка достаточного сечения и надежное подключение к АКБ во избежание возгорания.
• Распределение тепла: Для лучшей эффективности комбинируйте нагрев блока цилиндров (основной) и масляного картера (дополнительный).

Подбор подходящего циркуляционного насоса

Циркуляционный насос – ключевой элемент системы, обеспечивающий движение антифриза по контуру подогревателя. Основные требования: питание 12 В, совместимость с высокими температурами (до +110°С) и химическая стойкость к антифризам. Минимальная производительность – 300 л/ч, оптимальная – 500-800 л/ч для стандартных двигателей.

Напор насоса должен преодолевать гидравлическое сопротивление контура. Для простых систем достаточно 0.6-1 метра водяного столба. Обязательно проверьте тип резьбы патрубков (чаще 1/2" или 3/4") для герметичного соединения со шлангами.

Критерии выбора и особенности установки

• Корпус и материалы: Латунь или термостойкий пластик, керамическая крыльчатка
• Энергопотребление: Не более 50-80 Вт для минимизации нагрузки на АКБ
• Защита от сухого хода: Предотвращает перегрев при отсутствии жидкости
• Направление потока: Стрелка на корпусе должна соответствовать схеме циркуляции

Монтируйте насос в нижней точке системы на обратной магистрали (перед входом в блок двигателя). Обязательно устанавливайте фильтр-сеточку перед входным патрубком для защиты от окалины. Крепление должно гасить вибрации – используйте резиновые прокладки.

Тип двигателя	Производительность (л/ч)	Минимальный напор (м)
Малолитражный (до 1.6 л)	300-400	0.6
Средний (1.8-2.5 л)	500-700	0.8
Крупный (от 3.0 л)	800-1000	1.2

Проверьте совместимость уплотнителей с антифризом. Для G12/G13 рекомендованы EPDM-прокладки. Избегайте дешевых насосов с алюминиевой крыльчаткой – при контакте с тосолом она быстро корродирует.

Выбор топливного бака и системы подачи топлива

Топливный бак для автономного подогревателя должен быть компактным, герметичным и химически стойким к бензину или дизельному топливу. Оптимальный объем – 0,5–2 литра, что обеспечит работу от 30 минут до нескольких часов. Используйте готовые металлические или пластиковые емкости (например, от омывателя стекла или расширительных бачков), предварительно убедившись в их совместимости с горючим. Крепление бака должно исключать вибрацию и контакт с нагретыми элементами.

Обязательно оснастите бак системой вентиляции для выравнивания давления. Для этого подойдет тонкий шланг (Ø 3–5 мм), выведенный вниз под днище автомобиля в зону, исключающую попадание искр или воды. Горловина бака должна иметь надежную пробку с уплотнителем.

Компоненты системы подачи топлива

Основой системы является 12-вольтовый топливный насос. Выбирайте малогабаритные модели от карбюраторных автомобилей (например, ВАЗ "классика") или универсальные погружные насосы для малых двигателей. Ключевые параметры:

• Давление: 0,5–1,5 бар (для испарительных горелок достаточно минимальных значений).
• Производительность: 30–60 л/ч (избыток компенсируется регулятором).
• Потребление тока: не более 2–4 А для сохранения автономности.

Дополнительные элементы:

1. Фильтр тонкой очистки (5–10 мкм) – устанавливается перед насосом для защиты от грязи.
2. Обратный клапан – предотвращает слив топлива из магистрали после отключения насоса.
3. Регулятор давления/расхода (если насос слишком мощный) – игольчатый кран или специализированный редуктор.

Топливопроводы: Используйте бензостойкие шланги из синтетического каучука (NBR) или термопласта (например, SAE 30R7). Диаметр – 6–8 мм. Соединения уплотняйте металлическими хомутами. Размещайте магистраль подальше от горячих частей двигателя и подвижных элементов.

Важно: Располагайте бак ниже горелки для возможности самотека при отказе насоса. Если это невозможно, добавьте в схему электромагнитный клапан аварийного отсечения топлива.

Конструкция камеры сгорания: основные требования

Герметичность камеры – критичное требование для предотвращения утечек топливно-воздушной смеси и отработавших газов, способных вызвать возгорание или отравление. Конструкция обязана выдерживать циклические температурные нагрузки без деформаций, сохраняя геометрию при резком нагреве до 800-1000°C и последующем охлаждении.

Эффективность теплопередачи к теплообменнику – ключевой фактор. Пламя должно направляться на стенки теплообменного контура (змеевик или рубашка), а не рассеиваться в пустом объеме. Габариты камеры минимизируются для компактности, но с обеспечением полного сжигания топлива без сажеобразования.

Функциональные элементы и параметры

• Материал корпуса: жаропрочная нержавеющая сталь (AISI 304/321) толщиной 1.0-1.5 мм; керамические вставки для термоизоляции.
• Форма: цилиндрическая с полусферическим торцом для равномерного распределения пламени и снижения локальных перегревов.
• Система подачи: калиброванное отверстие форсунки + завихритель воздуха для создания устойчивого факела.
• Система отвода газов: отдельный патрубок с гофротрубой, выводящей выхлоп за пределы подкапотного пространства.
• Контроль пламени: термопара или датчик ионизации для аварийного отключения при затухании горелки.

Безопасность обеспечивается многоуровнево: двойные стенки камеры с воздушным зазором, автоматическое отсекание топлива при перегреве или падении напряжения, изоляция нагретых частей базальтовой ватой. Обязательна установка предохранительного клапана на случай роста давления внутри камеры.

Изготовление теплообменника из подручных материалов

Теплообменник служит для передачи тепла от нагревательного элемента к охлаждающей жидкости. Конструктивно он представляет собой герметичную емкость или змеевик, где происходит контакт горячей поверхности с антифризом. Эффективность зависит от площади теплопередачи и теплопроводности материалов.

Оптимально использовать медные или алюминиевые компоненты благодаря их высокой теплопроводности. Подойдут: медные трубки от холодильных установок, алюминиевые бачки от радиаторов, стальные корпуса огнетушителей или термосов. Обязательно проверяйте материалы на отсутствие коррозии и трещин.

Практическая реализация

1. Вариант 1: Змеевик из медной трубки
   • Намотайте 1.5-2 метра трубки Ø10-12 мм на цилиндрическую оправку (баллон, труба)
   • Зафиксируйте витки проволокой, сохраняя зазоры для циркуляции жидкости
   • Припаяйте к концам резьбовые штуцеры для врезки в систему охлаждения

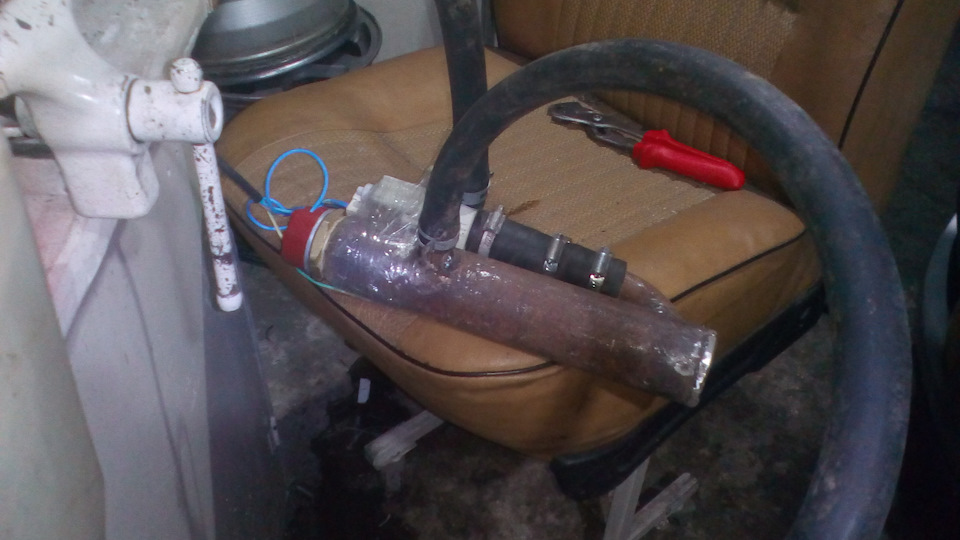

2. Вариант 2: Корпусной теплообменник
   • Возьмите металлическую емкость (огнетушитель, фляга) объемом 0.5-1 л
   • Врежьте два штуцера на противоположных стенках для подачи/отвода антифриза
   • Внутри закрепите ТЭН или нагревательную спираль на керамических изоляторах

Критические требования при сборке:

Параметр	Требование	Материал/решение
Герметичность	Полное отсутствие протечек при 1.5 атм	Пайка меди, сварка стали, термостойкий герметик
Тепловой контакт	Плотное прилегание ТЭНа к стенкам	Термопаста, алюминиевые распорные пластины
Безопасность	Электроизоляция нагревателя	Керамические втулки, термоусадка, заземление корпуса

При врезке в систему охлаждения используйте штатные шланги печки. Обязательно установите предохранительный клапан на 0.7-1 атм во избежание разрыва при закипании. После сборки проведите опрессовку водой под давлением перед установкой на автомобиль.

Сборка системы подогрева тосола

Подготовьте все компоненты: нагревательный элемент (керамический или ТЭН) на 12 В, циркуляционный насос, шланги под диаметр патрубков, тройники, хомуты, терморегулятор, провода сечением 2,5–4 мм² и предохранитель. Убедитесь в совместимости материалов шлангов с тосолом и температурным режимом работы нагревателя (обычно до +80°С).

Определите место врезки в систему охлаждения: оптимально между выходом из блока цилиндров и входом в печку салона. Слейте 1–2 литра тосола в чистую ёмкость, предварительно остудив двигатель. При монтаже избегайте перегибов шлангов и минимизируйте длину контура для эффективной циркуляции.

Пошаговая последовательность сборки

1. Разрежьте шланг подачи тосола к печке, установите тройники в разрез, зафиксировав хомутами.
2. Соедините выходы тройников с насосом и нагревателем через отрезки шлангов, соблюдая направление потока (указано на корпусе насоса).
3. Закрепите элементы на свободном месте в подкапотном пространстве (например, на лонжероне) пластиковыми стяжками, исключив контакт с подвижными деталями.
4. Установите терморегулятор на шланг возле нагревателя, подключив его к цепи управления.

Электрическая часть:

• Подключите нагреватель и насос параллельно к силовым проводам через терморегулятор.
• Врежьте предохранитель (15–25 А) в плюсовой провод возле АКБ.
• Выведите управляющий кабель в салон через штатные заглушки, установив тумблер/реле на панель.

Перед запуском заполните систему тосолом, удалив воздух через пробку расширительного бачка. Проверьте герметичность на прогретом двигателе. Тестируйте автономный подогрев на холодном моторе: через 20 минут температура тосола должна достичь +40–60°С.

Компонент	Критичные параметры
Нагреватель	Мощность: 150–300 Вт, защита от перегрева
Насос	Производительность: 8–15 л/мин, стойкость к гликолю
Терморегулятор	Диапазон: +30…+80°С, влагозащита

Монтаж топливных форсунок или испарителя

Топливный насос подключается к штатной магистрали подачи топлива автомобиля через тройник. Обязательно врежьте топливный фильтр тонкой очистки между насосом и форсункой для защиты от загрязнений. Давление в системе должно соответствовать требованиям конкретной модели подогревателя.

Форсунка или испаритель монтируется непосредственно во впускной коллектор двигателя. Для этого высверливается отверстие нужного диаметра (обычно 5-8 мм) как можно ближе к впускным клапанам. Используйте термостойкие уплотнительные кольца или герметик для обеспечения абсолютной герметичности соединения.

Последовательность подключения топливной системы

1. Отключите минусовую клемму АКБ перед началом работ
2. Врежьте тройник в топливоподающую магистраль
3. Проложите топливный шланг от тройника к насосу
4. Установите фильтр тонкой очистки после насоса
5. Закрепите форсунку/испаритель в коллекторе
6. Подключите топливный шланг к форсунке
7. Соедините электрический разъем форсунки с блоком управления

Важные нюансы: Шланги должны быть топливопроводящими, устойчивыми к бензину или дизтопливу. Все соединения фиксируйте хомутами. Избегайте перегибов шлангов и прокладывайте их вдали от подвижных частей и горячих элементов двигателя.

После монтажа обязательно проверьте герметичность системы. Подайте питание на насос при выключенном двигателе и осмотрите все соединения. Утечек топлива быть не должно! Только после успешной проверки можно подключать систему к блоку управления.

Организация подачи воздуха в камеру сгорания

Для устойчивого горения топливовоздушной смеси в самодельном подогревателе критически важна эффективная подача свежего воздуха. Воздух выступает окислителем, обеспечивающим экзотермическую реакцию горения топлива и выделение тепла.

Необходимо обеспечить принудительную подачу воздуха с регулируемым расходом. Для этого используется компактный вентилятор (кулер) на 12 В, аналогичный компьютерным, но с повышенной производительностью. Его мощность подбирается исходя из объема камеры сгорания и требуемой тепловой мощности системы.

Ключевые элементы и принципы организации

Воздуховод: Создается из термостойкой трубки (например, металлической гофры или алюминиевой трубки). Один конец подсоединяется к выходу вентилятора, второй – к специальному патрубку в корпусе камеры сгорания.

Регулировка потока: Обязательно предусматривается механизм регулировки количества поступающего воздуха. Это может быть реализовано:

• Шиберной заслонкой на воздуховоде
• Изменением напряжения питания вентилятора через ШИМ-контроллер
• Каналом переменного сечения в точке входа воздуха в камеру

Точка входа: Воздух подается в зону, предшествующую непосредственному горению (например, в смесительную камеру перед форсункой или в основание факела). Это обеспечивает:

• Предварительное смешивание топлива с воздухом
• Стабильное формирование факела пламени
• Полное сгорание топлива (минимизация сажи и угара)

Безопасность: Воздуховод и место его входа в камеру сгорания должны быть герметичны и термостойки. Исключается подсос воздуха в непредусмотренных местах, что может нарушить процесс горения.

Датчик (опционально): Для автоматизации работы системы можно установить датчик давления воздуха или датчик содержания кислорода (лямбда-зонд) в выхлопных газах. Их сигнал позволит контроллеру динамически регулировать скорость вентилятора для поддержания оптимального соотношения "топливо-воздух".

Система отвода выхлопных газов: важные нюансы

Отвод выхлопных газов – критически важный этап при создании автономного подогревателя двигателя. Продукты сгорания содержат угарный газ (CO), не имеющий запаха и цвета, но смертельно опасный даже в малых концентрациях. Неправильная конструкция системы или нарушения герметичности могут привести к проникновению газа в салон или подкапотное пространство во время работы устройства.

Система обязана обеспечивать полное удаление выхлопа наружу, в атмосферу, за пределы автомобиля. Для этого используется специальная труба, проложенная от выпускного патрубка нагревателя. Крайне важно исключить любой контакт горячих газов с легковоспламеняющимися материалами (проводка, пластик, резина, ГСМ) и предотвратить их подсос в систему вентиляции салона.

Ключевые требования к системе отвода

• Материал трубы: Только термостойкая сталь (нержавеющая или оцинкованная) с толщиной стенки не менее 1 мм. Обычные алюминиевые или пластиковые гофры мгновенно прогорают.
• Герметичность соединений: Все стыки между патрубком нагревателя, трубой и конечным наконечником должны быть абсолютно герметичны. Используйте жаростойкие герметики (выдерживающие >500°C) и качественные хомуты с термоизоляционными прокладками.
• Трассировка:
  • Трасса должна быть максимально короткой и прямой.
  • Исключите резкие изгибы (радиус менее 90°), создающие сопротивление потоку газов.
  • Труба не должна касаться элементов кузова, проводки, топливных магистралей. Зазор – минимум 5 см.
  • Обязателен уклон вниз от нагревателя к выхлопному наконечнику для стока конденсата.
• Точка выброса:
  • Вывод трубы строго под автомобиль, в зоне, исключающей попадание выхлопа на кузов (особенно в места коррозии) или элементы шасси.
  • Минимальное расстояние от впускного отверстия системы вентиляции салона (обычно у основания лобового стекла) – 1 метр.
  • Наконечник трубы должен быть направлен вниз и назад (относительно направления движения авто).
• Теплоизоляция: Участки трубы, проходящие вблизи горючих материалов, необходимо изолировать негорючими материалами (базальтовый рукав, асбестовая ткань со стальной оберткой).

После монтажа обязательно проведите тест на герметичность и отсутствие проникновения CO. Запустите подогреватель на 5-10 минут в хорошо проветриваемом месте, контролируя область всех соединений мыльным раствором (пузыри укажут утечку) и используя бытовой датчик угарного газа в подкапотном пространстве и салоне. Никогда не запускайте устройство в замкнутом пространстве (гараж без вентиляции) до полной проверки системы.

Проектирование электрической схемы управления

Основная задача схемы – автоматическое включение/выключение нагревателя при достижении заданных температурных порогов и защита от перегрузок. Схема должна работать от бортовой сети 12 В, потреблять минимум энергии в режиме ожидания и управлять силовым элементом (ТЭНом) мощностью до 200-500 Вт. Обязательно предусматривается гальваническая развязка между цепями управления и силовой частью.

Ключевыми элементами являются термодатчик для контроля температуры ОЖ, компаратор или микроконтроллер для обработки сигналов, реле/силовой транзистор для коммутации ТЭНа, а также цепи защиты. Требуется точная настройка гистерезиса (обычно 3-5°C) для предотвращения частых срабатываний.

Структура и компоненты схемы

Типовая схема включает следующие блоки:

• Датчик температуры: NTC-термистор (10 кОм) или цифровой датчик (DS18B20), установленный на патрубке двигателя.
• Блок обработки:
  • Аналоговый вариант: операционный усилитель (LM393) с резистивным делителем
  • Цифровой вариант: Arduino Nano с логикой включения при -5°C, выключения при +15°C
• Коммутатор нагрузки:
  • Автомобильное реле (30-40А) с защитным диодом
  • MOSFET-транзистор (IRF3205) для бесшумной работы
• Защита:
  • Предохранитель (25А) на линии ТЭНа
  • Стабилитрон на 15В для защиты от скачков напряжения
  • RC-цепочка для подавления помех

Параметры настройки

Элемент	Характеристики	Рекомендуемые значения
Гистерезис	Разница между включением/выключением	3-7°C
Потребление	В режиме ожидания	< 20 мА
Коммутируемый ток	Максимальный ток ТЭНа	25-40А

При использовании микроконтроллера добавьте таймер обратного отсчета (от 30 мин до 3 часов) для автоматического отключения. Для аналоговых схем применяйте подстроечные резисторы для точной калибровки температурных порогов. Все соединения выполняйте многожильным медным кабелем сечением 1.5-2.5 мм², силовые линии – от 4 мм². Обязательно тестируйте схему с контрольной лампой перед подключением ТЭНа.

Выбор и подключение контроллера температуры

Контроллер температуры – ключевой элемент системы, отвечающий за автоматическое включение/выключение нагревателя при достижении заданных порогов. Он предотвращает перегрев элементов и оптимизирует энергопотребление, особенно критичное при работе от аккумулятора. Отказ от терморегулятора приведет к необходимости ручного управления или риску повреждения оборудования.

Основные критерии выбора – диапазон регулировки (минимум от 0°C до +80°C), тип датчика (выносной терморезистор на проводе длиной 1-2 метра), коммутируемый ток (не ниже 15-20А для ТЭНов) и степень защиты корпуса (IP65/IP67 для устойчивости к влаге и грязи под капотом). Дополнительные опции вроде таймера или дистанционного управления повышают удобство, но увеличивают стоимость.

Этапы подключения

1. Монтаж датчика: Закрепите терморезистор на металлической поверхности двигателя (блок цилиндров, поддон картера) термостойким клеем или хомутом. Изолируйте контакты от контакта с металлом.
2. Питание контроллера: Подключите клеммы «+» и «–» регулятора к аккумулятору через предохранитель (10-15А). Используйте медные провода сечением 1.5-2.5 мм².
3. Подключение нагрузки: Соедините клеммы «НАГРУЗКА» контроллера с силовыми проводами нагревательного элемента (ТЭНа). Сечение проводов – от 2.5 мм² (зависит от мощности ТЭНа).
4. Настройка: Установите желаемую температуру срабатывания (обычно +40°C...+60°C) с помощью регулятора на корпусе. Проверьте работу, прогрев датчик феном.

Тип подключения	Схема	Примечание
Прямое	АКБ → Контроллер → ТЭН	Для мощностей до 150-200Вт
Через реле	АКБ → Контроллер → Реле → ТЭН	Для ТЭНов свыше 200Вт

Важно! Все соединения должны быть заизолированы термоусадочной трубкой, провода – проложены вдали от подвижных частей и горячих поверхностей. Обязательно устанавливайте предохранитель как можно ближе к плюсовой клемме АКБ. Тестируйте систему под наблюдением, контролируя нагрев проводов и корпуса ТЭНа.

Установка пламени контрольного датчика

Пламени контрольный датчик (ПКД) монтируется непосредственно в зону горения камеры сгорания подогревателя. Его чувствительный элемент должен "видеть" пламя горелки для корректной работы системы безопасности.

Для установки просверлите отверстие диаметром 8-10 мм в корпусе камеры сгорания (место указано в схеме вашей модели). Закрепите датчик через термостойкую прокладку (обычно идет в комплекте), обеспечивая герметичность соединения. Направьте сенсор строго на область воспламенения топлива.

Подключение и проверка

Электрическая часть выполняется по схеме:

• Красный провод датчика – на "+12V" блока управления
• Черный провод – на "массу" (корпус подогревателя)
• Сигнальный провод (цвет зависит от модели) – на контакт "FLAME" контроллера

После монтажа обязательно проверьте работоспособность:

1. Запустите подогреватель в тестовом режиме
2. Убедитесь, что при появлении пламени контроллер фиксирует сигнал ПКД (индикатор "огонь" на панели)
3. Имитируйте затухание (например, перекрыв подачу топлива) – подогреватель должен аварийно отключиться через 10-30 секунд

Важно: Негерметичная установка вызовет подсос воздуха и некорректное горение!

Типовая неисправность	Причина	Решение
Нет сигнала при работающей горелке	Загрязнение сенсора, смещение датчика	Прочистить кварцевую трубку, отрегулировать позицию
Ложное срабатывание защиты	Перегрев датчика, повреждение изоляции	Проверить целостность проводов, установить тепловой экран

Подключение датчика давления охлаждающей жидкости

Датчик давления необходим для защиты системы от работы при недостаточном уровне охлаждающей жидкости. Он аварийно отключает подогреватель при падении давления ниже критического порога, предотвращая перегрев и выход оборудования из строя.

Установка датчика требует врезки в контур охлаждения и подключения к цепи управления подогревателя. Для работы потребуются фитинги, герметик, инструмент для врезки и медные провода сечением не менее 0,75 мм².

Порядок подключения

1. Определение места монтажа: Выберите участок на выходном патрубке помпы или магистрали подогревателя. Избегайте мест с вибрацией и перегибами шлангов.
2. Врезка в систему:
   • Слейте 20-30% антифриза
   • Установите тройник с резьбой под датчик
   • Обработайте соединения термостойким герметиком
3. Электрическая часть:
   1. Подключите сигнальный провод датчика к реле управления подогревателем
   2. Выведите массовый провод на кузов автомобиля
   3. Заизолируйте соединения термоусадкой
4. Проверка работоспособности:
   • Запустите подогреватель при заполненной системе
   • Имитируйте падение давления (приоткройте сливную пробку)
   • Убедитесь в срабатывании аварийного отключения

Критические параметры: Порог срабатывания должен соответствовать характеристикам системы (обычно 0.2-0.5 бар). Используйте датчики с рабочим напряжением 12V и током нагрузки не менее 2А.

Важно: При отсутствии давления в контуре запуск подогревателя должен быть полностью заблокирован. Проверяйте герметичность соединений после первого запуска.

Монтаж и настройка таймера включения

Подключите таймер к цепи питания подогревателя через силовое реле, соблюдая полярность проводов. Используйте клеммные колодки для надёжного соединения, изолируйте все контакты термоусадкой. Провод управления таймером выведите в салон или под капот для удобного доступа.

Обязательно установите предохранитель на 10-15 А в разрыв плюсового провода между аккумулятором и таймером. Убедитесь, что коммутируемая мощность таймера соответствует нагрузке подогревателя (обычно 150-300 Вт для 12В систем). Проверьте отсутствие короткого замыкания мультиметром перед тестовым запуском.

Последовательность настройки

1. Закрепите корпус таймера в защищённом от влаги месте (например, на монтажной пластине блока предохранителей)
2. Нажмите кнопку "Set" и программируйте параметры:
   • Клавиша "H" – установка часа включения
   • Клавиша "M" – установка минуты запуска
   • Клавиша "Timer" – выбор режима (разовое/ежедневное срабатывание)
3. Задайте продолжительность работы (обычно 30-90 минут) кнопкой "Duration"
4. Активируйте сохранённую программу переключателем "On/Auto/Off" в положение "Auto"

Рекомендуемое время включения	Продолжительность работы	Температура срабатывания
За 40 мин до поездки	60-90 мин	-10°C и ниже
Утренние часы (5:30-6:00)	45-60 мин	0...-10°C

Протестируйте систему: принудительно запустите подогрев кнопкой "Manual" на таймере. Убедитесь, что через заданное время питание автоматически отключается. Контролируйте напряжение аккумулятора при первом запуске – просадка ниже 11В требует проверки соединений.

Сборка блока автоматики управления системой

Основой блока станет микроконтроллер (например, Arduino Nano) или специализированный таймер-реле. Ключевая задача – обеспечить автономное включение/выключение нагревательных элементов по заданному расписанию или температуре, минимизируя разряд АКБ. Обязательно предусмотрите гальваническую развязку силовых цепей и управляющей электроники с помощью оптореле или твердотельных реле (SSR).

Питание блока осуществляется напрямую от автомобильного аккумулятора через предохранитель (рекомендуемый номинал 10-15А). Для защиты от переполюсовки установите диод Шоттки в разрыв «+» питания. Добавьте кнопки для ручного запуска/остановки и потенциометр для регулировки температуры срабатывания (если используется термодатчик).

Компоненты и подключения

• Микроконтроллер/Таймер: Arduino + RTC-модуль (для точного времени) или программируемое реле времени.
• Силовое реле: SSR на 40А (минимум) с радиатором для управления нагревателями.
• Датчики: Термодатчик (NTC) на двигатель, датчик напряжения АКБ.
• Индикация: Светодиоды (статус работы, ошибка) и LCD-дисплей (опционально).
• Защита: Предохранитель, диод Шоттки, варистор на вход питания.

Алгоритм работы:

1. Контроль напряжения АКБ (отключение при <11.5В для сохранения заряда).
2. Анализ показаний термодатчика (включение при t < +5°C, выключение при +20°C).
3. Активация SSR по таймеру (например, за 1 час до поездки) или по температуре.
4. Аварийное отключение при перегреве (>80°C) или КЗ (через внешний термовыключатель).

Цепь	Компоненты	Назначение
Питание	Диод Шоттки, предохранитель, стабилизатор 5В/12В	Защита и стабилизация напряжения
Управление	Arduino, RTC, кнопки, потенциометр	Обработка логики и настройка
Силовая часть	SSR, радиатор, термовыключатель	Коммутация нагрузки 12В
Обратная связь	Датчик NTC, делитель напряжения	Мониторинг температуры и напряжения

Важно: Все соединения в моторном отсеке выполняйте термостойким кабелем (сечение ≥2.5 мм²), блок автоматики размещайте в салоне или защищенном боксе. Обязательно протестируйте систему на ток утечки (должен быть <0.01А в режиме ожидания). Для программируемых реле заранее рассчитайте гистерезис температуры (разницу между включением/выключением) для предотвращения частых срабатываний.

Правила установки температурного реле

Температурное реле управляет включением/выключением подогревателя в зависимости от температуры двигателя, поэтому точность его монтажа напрямую влияет на эффективность и безопасность системы. Датчик должен иметь надежный тепловой контакт с контролируемой зоной и защиту от внешних факторов, искажающих показания.

Неправильная установка приводит к ложным срабатываниям, перегреву элементов или полному отказу подогревателя. Избегайте крепления датчика к вибрирующим деталям, пластиковым патрубкам и участкам с резкими перепадами температур.

Ключевые требования при монтаже

1. Выбор места установки датчика:
   • На двигателе: закрепить на металлической поверхности блока цилиндров или головки блока через термопасту
   • В системе охлаждения: врезать в верхний патрубок радиатора или корпус термостата
   • Запрещено: установка рядом с выпускным коллектором, генератором или в зоне обдува вентилятора
2. Подключение электрической части:
   • Использовать термостойкие провода сечением не менее 1.5 мм² с силиконовой изоляцией
   • Обязательная установка предохранителя в цепи питания реле (номинал по инструкции к нагревателю)
   • Защита проводки гофротрубкой в подкапотном пространстве, фиксация стяжками через каждые 15-20 см
3. Настройка рабочих параметров:

   Режим	Рекомендуемый диапазон	Особенности
   Включение нагрева	от -5°C до +5°C	Ниже температуры кристаллизации ОЖ
   Отключение нагрева	от +15°C до +25°C	Выше рабочей температуры мотора на стоянке

Перед эксплуатацией проверьте герметичность мест врезки в охлаждающую систему и обязательно протестируйте работу реле, искусственно нагревая/охлаждая датчик. Корпус реле размещайте в салоне или защищенном от влаги подкапотном отсеке.

Защита от перегрева: выбор термостатов

Термостат – обязательный элемент безопасности для любого самодельного подогревателя двигателя на 12В. Его задача – автоматически размыкать цепь питания нагревательного элемента при достижении заданной критической температуры, предотвращая перегрев масла, повреждение двигателя, расплавление компонентов подогревателя или даже возгорание. Без термостата система представляет серьезную опасность.

При выборе термостата для автономного подогревателя двигателя ключевыми являются два параметра: коммутируемый ток и температура срабатывания. Термостат должен быть рассчитан на ток, потребляемый вашим нагревательным элементом (с запасом минимум 20-30%), и выдерживать условия подкапотного пространства (вибрация, влага, грязь, перепады температур). Температура срабатывания выбирается исходя из точки кипения масла и критической температуры компонентов системы.

Критерии выбора термостата

Тип термостата:

• Биметаллические: Надежные, относительно недорогие, простые в подключении. Требуют плотного контакта с нагреваемой поверхностью (блок двигателя или патрубок). Чаще встречаются в виде термореле или термовыключателей.
• Капиллярные: Состоят из датчика-капилляра, заполненного жидкостью/газом, и исполнительного механизма (мембраны). Позволяют разместить датчик в труднодоступном месте (например, внутри блока цилиндров), а реле – в удобном для подключения месте. Требуют аккуратного монтажа капилляра.

Температура срабатывания:

• Для защиты самого нагревателя и проводки: Выбирается на 10-15°C ниже максимально допустимой температуры нагревателя/изоляции проводов (обычно 80-100°C).
• Для защиты двигателя (масла): Должна быть на 10-20°C ниже температуры начала коксования масла (обычно 110-130°C для минеральных, 130-150°C для синтетических масел). Оптимальный диапазон 90-120°C.

Важно: Используйте термостаты с нормально-замкнутыми (NC) контактами. Цепь питания нагревателя разорвется при достижении уставки температуры.

Характеристики:

Параметр	Значение/Требование	Примечание
Напряжение	12В DC	Совместимость с бортовой сетью
Ток коммутации	> Тока нагревателя + 20-30%	Пример: для нагревателя 150Вт (12.5А) нужен термостат на 16А
Температура срабатывания	90-120°C	Зависит от точки установки и цели защиты
Температура возврата	На 10-20°C ниже срабатывания	Предотвращает частое срабатывание
Класс защиты (IP)	IP54 или выше	Защита от пыли и брызг воды

Установка и подключение:

1. Место установки: Датчик (биметалл или капилляр) должен быть надежно закреплен на металлической поверхности, температура которой наиболее критична для защиты (например, головка блока цилиндров рядом с нагревателем, масляный картер, выходной патрубок от подогревателя). Используйте термопасту для улучшения теплопередачи.
2. Подключение в цепь: Термостат включается последовательно в разрыв "+" цепи питания нагревательного элемента. Например: Плюс АКБ -> Предохранитель -> Термостат -> Нагреватель -> Минус АКБ.
3. Защита от внешних воздействий: Изолируйте контакты термостата, проложите проводку в гофре, закрепите компоненты, защитив от вибрации и попадания технических жидкостей.

Организация вентиляции корпуса нагревателя

Эффективная вентиляция корпуса критична для предотвращения перегрева электронных компонентов автономного подогревателя. Без отвода тепла возможен выход из строя реле, блока управления или проводки, что создает риск возгорания. Температура внутри замкнутого пространства быстро превышает допустимые пределы при работе ТЭНа даже на 12В.

При проектировании системы вентиляции учитывают принцип конвекции: холодный воздух поступает снизу, нагретый – выходит через верхние отверстия. Для маломощных устройств (до 100Вт) достаточно естественной циркуляции, но при больших нагрузках обязательна принудительная вентиляция с вентилятором. Минимальное расстояние от нагревательных элементов до стенок корпуса – 50мм.

Практические решения

Варианты исполнения воздуховодов:

• Входные отверстия – прямоугольные прорези или группа отверстий Ø5-8мм в нижней части корпуса. Защищаются металлической сеткой от попадания мусора.
• Выходные отверстия – аналогичные элементы в верхней зоне, площадь на 20-30% больше впускных для снижения обратного сопротивления.
• Принудительное охлаждение – кулер 40×40 или 60×60 мм на 12В, установленный возле электронного модуля. Подключается параллельно ТЭНу через отдельный предохранитель.

Расчет параметров:

Мощность ТЭНа	Диаметр отверстий	Кол-во пар	Вентилятор
50-100 Вт	5-6 мм	3-4	Не требуется
100-200 Вт	6-8 мм	5-6	Опционально
200+ Вт	8 мм	8+	Обязателен

Обязательно тестируйте систему под нагрузкой: после 10 минут работы корпус не должен обжигать руку (t ≤ 60°C). Для огнеопасных мест (возле топливных линий) используйте металлические корпуса с жаростойкой изоляцией внутренних поверхностей.

Изоляция нагревательных элементов для безопасности

Надёжная изоляция токоведущих частей и нагревательных спиралей критически важна для предотвращения короткого замыкания на корпус двигателя. Прямой контакт неизолированных элементов с металлом блокировки цилиндров или охлаждающей жидкостью создаёт риск поражения электрическим током и выхода системы из строя.

Агрессивная среда подкапотного пространства (масло, тосол, влага) требует использования материалов с химической стойкостью и термоустойчивостью выше 120°C. Некачественная изоляция может оплавиться при перегреве, вызвав замыкание или возгорание проводки в условиях вибрации и температурных перепадов.

Материалы и методы изоляции

Материал	Температурный предел	Особенности применения
Фторопластовая лента (ФУМ)	до 260°C	Многослойная намотка с перехлёстом 50%, химически инертна
Стеклотканевая изолента	до 200°C	Пропитка термостойким лаком, защита от истирания
Керамические бусины	до 600°C	Локальная изоляция выводов спирали, фиксация термоклеем

Обязательные этапы работ:

1. Проверка целостности изоляции проводов питания мультиметром (сопротивление >10 МОм)
2. Двойная изоляция мест соединений: термоусадка + поверхностный слой фторопласта
3. Защита клемм герметичными пластиковыми корпусами с IP67
4. Фиксация проводки нейлоновыми стяжками вдали от подвижных деталей

Испытания готовой системы проводятся в ёмкости с солёной водой при подключении к АКБ – отсутствие искрения и токов утечки подтверждает безопасность изоляции.

Изготовление корпуса из жаропрочных материалов

Корпус автономного подогревателя является критически важным элементом, обеспечивающим пожаробезопасность и эффективность работы устройства. Он должен изготавливаться исключительно из материалов, устойчивых к длительному воздействию высоких температур (не ниже 150-200°C) и защищающих окружающие компоненты двигателя от перегрева. Герметичность конструкции предотвращает контакт нагревательных элементов с горючими жидкостями и исключает риск короткого замыкания.

Оптимальными материалами считаются листовой алюминий толщиной 1.5-2 мм или нержавеющая сталь AISI 304/430, обеспечивающие сочетание термостойкости, коррозионной устойчивости и механической прочности. Форма корпуса проектируется с учетом свободного размещения ТЭНа и теплового аккумулятора, обязательными элементами являются технологические отверстия для вывода клемм подключения и крепежные ушки для фиксации на двигателе.

Технология сборки

1. Раскрой заготовок по чертежу с использованием электролобзика или гильотины
2. Формовка корпуса методом гибки на листогибе с созданием защитных бортиков
3. Сварка швов аргоном (для алюминия) или точечная сварка (для стали)
4. Установка керамических втулок в отверстиях для электропроводки
5. Обработка внутренних поверхностей термостойкой краской (до 650°C)

Материал	Толщина (мм)	Макс. температура	Особенности обработки
Алюминий АМг5	1.5-2.0	250°C	Требуется аргоновая сварка
Нерж. сталь AISI 304	1.0-1.5	800°C	Допускает точечную сварку
Оцинкованная сталь	1.2-1.8	200°C	Требует покраски термоэмалью

Важно: При использовании стальных корпусов обязательно предусматривайте терморазрыв в местах крепления к пластиковым элементам авто. После сборки проверьте герметичность корпуса подачей воздуха под давлением 0.5 атм.

Подключение к штатной системе охлаждения двигателя

Интеграция автономного подогревателя требует врезки в контур циркуляции охлаждающей жидкости. Основная задача – обеспечить замкнутый цикл: нагретая жидкость из устройства поступает в рубашку двигателя, вытесняя холодный антифриз обратно в нагреватель. Критически важно выбрать правильные точки подключения, соответствующие малому кругу циркуляции системы охлаждения.

Стандартные точки врезки – патрубки между двигателем и радиатором отопителя салона. Верхний шланг (подача) отводит горячую жидкость к печке, нижний (обратка) возвращает остывший антифриз к водяному насосу. Подключение к этим магистралям гарантирует прогрев блока цилиндров и головки без риска завоздушивания.

Порядок монтажа и ключевые нюансы

Для подключения потребуется:

• Врезать тройники в оба патрубка отопителя (Ø труб должен соответствовать штатным).
• Установить штуцеры на корпусе подогревателя.
• Соединить элементы силиконовыми/резиновыми шлангами (термостойкими!), закрепив хомутами.

Обязательные условия:

1. Подогреватель размещается ниже уровня расширительного бачка для самотечного удаления воздуха.
2. Шланги прокладываются без перегибов, с минимальным уклоном вверх от устройства к двигателю.
3. На «обратке» перед входом в нагреватель устанавливается обратный клапан (предотвращает холостую циркуляцию через печку).

После монтажа система заполняется антифризом с контролем утечек. Воздух стравливается через пробку ГБЦ или клапан печки. Рекомендуется использовать подогрев при температуре ниже -15°C не дольше 30-40 минут перед запуском.

Параметр	Рекомендация
Диаметр шлангов	Внутренний Ø 16-19 мм (как штатные)
Мощность нагревателя	500-1000 Вт для легковых авто
Защита электропроводки	Предохранитель + реле в цепи питания

Интеграция с топливной системой автомобиля

Подключение к топливной магистрали требует особой осторожности и точности. Основная задача – врезаться в подающий топливопровод между баком и двигателем, обеспечив герметичный отвод части горючего для работы нагревателя. Обязательно используйте специализированные тройники и фитинги, совместимые с типом топлива в вашем авто (бензин/дизель).

Установите отдельный топливозаборник с обратным клапаном для предотвращения слива горючего при выключенном нагревателе. Топливный насос подогревателя подключается к его управляющей электронике – он должен запускаться одновременно с камерой сгорания. Проложите топливопровод вдали от подвижных частей и источников тепла, используя защитные гофры.

Ключевые узлы подключения

• Точка врезки: После штатного топливного насоса, но до фильтра тонкой очистки
• Запорная арматура: Ручной кран для аварийного отключения подачи топлива
• Фильтрация: Дополнительный фильтр грубой очистки перед насосом нагревателя
• Обратная магистраль: Вывод излишков горючего в бак или обратную топливную линию

Элемент	Тип	Требования
Топливные шланги	Армированные	Давление 3-5 бар, стойкость к бензину/солярке
Соединители	Быстросъёмы	Нейлоновые или металлические с уплотнительными кольцами
Насос	Роликовый/шестерёнчатый	Производительность 0.5-1.2 л/мин, 12В

Проверьте герметичность всех соединений до запуска системы: прокачайте топливо при выключенном зажигании, контролируя утечки. Убедитесь, что штатная работа двигателя не нарушена – отсутствуют перебои подачи топлива или падение давления. Обязательно установите предохранитель в цепь питания топливного насоса.

Монтаж нагревателя в подкапотном пространстве

Определите оптимальное место установки на основе модели нагревателя и конструкции двигателя. Основные варианты: врезка в нижний патрубок системы охлаждения (малый круг циркуляции), монтаж вместо заглушки блока цилиндров или на шланг печки. Убедитесь, что корпус не контактирует с подвижными деталями, проводкой или выпускным коллектором.

Подготовьте точки крепления: при установке в шланг разрежьте его и зафиксируйте нагреватель хомутами (запас длины – 3-5 см). Для монтажа в блок используйте герметизирующую пасту и динамометрический ключ с моментом затяжки, указанным производителем. Обеспечьте естественный уклон корпуса для предотвращения воздушных пробок.

Этапы подключения

1. Электропроводка: Проложите многожильный медный кабель (сечение 2.5-4 мм²) от АКБ через технологическое отверстие в моторном щите. Обязательно установите предохранитель (15-25А) в 30 см от батареи.
2. Управление: Выведите проводку к реле времени или терморегулятору в салоне. При использовании таймера разместите его в зоне, защищенной от влаги.
3. Заземление: Подключите «минусовой» провод к неокрашенной точке кузова или блоку двигателя коротким кабелем (до 50 см).

Критерий	Требование
Защита кабеля	Гофротрубка в зонах трения о кузов
Полярность	Прямое подключение к АКБ (через предохранитель)
Тест герметичности	Обязательная проверка на холодном двигателе

После монтажа заполните систему антифризом, удалите воздух через расширительный бачок. Проверьте герметичность соединений при работающем нагревателе: следы тосола на стыках недопустимы. Для защиты от коррозии обработайте металлические крепления и клеммы графитовой смазкой.

Проверка герметичности всех соединений

После установки нагревательного элемента и сборки контура циркуляции антифриза критически важно проверить герметичность всех соединений перед запуском системы. Даже незначительная течь при работе под давлением приведет к падению уровня ОЖ, перегреву двигателя или выходу подогревателя из строя.

Проверку начинайте на холодной системе без подачи напряжения. Заполните контур антифризом, удалив воздушные пробки через верхнюю точку (обычно пробка расширительного бачка). Убедитесь в отсутствии видимых капель на стыках шлангов, патрубков, помпы и нагревателя.

Методы контроля

Используйте один из надежных способов обнаружения течей:

• Визуальный осмотр под давлением: Запустите подогреватель на 5-10 минут, дайте контуру прогреться и создать давление. Тщательно осмотрите все стыки, особенно под хомутами, на предмет появления влажных пятен или пара.
• Проверка бумажным тестом: Оберните сухой салфеткой или туалетной бумагой каждое соединение после кратковременной работы системы. Материал мгновенно впитает даже микроскопические капли антифриза.
• Контроль уровня ОЖ: Отметьте уровень антифриза в расширительном бачке до и после 15-20 минут работы подогревателя. Падение уровня указывает на утечку.

Обнаружив течь:

1. Немедленно отключите питание подогревателя.
2. Осторожно сбросьте давление в системе через крышку расширительного бачка.
3. Подтяните хомуты проблемного соединения (умеренно, чтобы не передавить патрубок).
4. Если подтяжка не помогает – разберите соединение, осмотрите патрубок и штуцер на предмет трещин или деформации, замените поврежденные детали, установите новые хомуты и повторите проверку.

Помните: повторный запуск возможен только после полного устранения всех протечек. Надежная герметизация – ключ к безопасной и долговечной работе автономного подогревателя.

Первый запуск системы: контроль работоспособности

Перед подачей питания убедитесь, что все соединения проверены на отсутствие короткого замыкания и соответствие полярности. Особое внимание уделите герметичности патрубков системы охлаждения и креплению нагревательного элемента в блоке цилиндров. Залейте в контур охлаждающую жидкость до нормального уровня, удалив воздушные пробки через расширительный бачок.

Подключите автономный подогреватель к аккумуляторной батарее через предохранитель номиналом, указанным в схеме монтажа. Используйте контрольную лампу или мультиметр для проверки напряжения на клеммах устройства при включении. Убедитесь, что топливный насос (если предусмотрен конструкцией) подает горючее без подтеканий.

Порядок тестирования

Выполните проверку в следующей последовательности:

1. Включите подогреватель на 3-5 минут без запуска двигателя
2. Контролируйте:
   • Температуру патрубков – верхний должен нагреваться быстрее нижнего
   • Показания бортового датчика температуры (при подключении к CAN-шине)
   • Отсутствие протечек в местах соединений
3. Измерьте потребляемый ток клещами – отклонение от паспортных значений не должно превышать 15%

Критические параметры для немедленного отключения:

Симптом	Действие
Появление дыма или запаха гари	Разъединить клеммы питания, проверить изоляцию проводов
Отсутствие нагрева через 10 минут	Диагностика терморегулятора и цепей нагревателя
Падение напряжения АКБ ниже 10В	Проверить емкость батареи и сечение кабелей

После успешного пробного запуска прогрейте двигатель до 40-50°C. Проверьте равномерность нагрева блока цилиндров рукой (с осторожностью!) и работу вентилятора печки. Убедитесь в стабильности работы при 30-минутном цикле, после чего систему можно эксплуатировать в штатном режиме.

Тестирование циркуляции охлаждающей жидкости

Проверка циркуляции антифриза критична для эффективной работы предпускового подогревателя – без неё тепло от нагревательного элемента не будет передаваться блоку двигателя. Недостаточная или отсутствующая циркуляция приведёт к локальному перегреву элемента и закипанию жидкости в зоне установки нагревателя, сводя на нет всю пользу системы.

Перед тестом убедитесь в полном заполнении системы охлаждения антифризом, отсутствии воздушных пробок и герметичности всех соединений. Запустите подогреватель на 5-7 минут при минимальной температуре окружающей среды (желательно ниже +5°C) – это усилит контраст между нагретыми и холодными зонами.

Методы контроля циркуляции

Используйте один из способов для визуальной или тактильной проверки движения жидкости:

1. Прогрев патрубков: Через 10-15 минут работы аккуратно ощупайте верхний и нижний радиаторные шланги. Оба должны постепенно прогреваться по всей длине. Холодный нижний патрубок при горячем верхнем указывает на застой.
2. Контроль температуры ГБЦ: Нагревание подогревателем должно вызывать постепенный (в течение 15-20 мин) рост температуры металла блока цилиндров вблизи термостата и места врезки нагревателя. Используйте пирометр или осторожно касайтесь тыльной стороной ладони.

Признак проблемы	Возможная причина
Быстрый перегрев элемента, закипание в одном месте	Воздушная пробка, низкий уровень ОЖ
Горячий патрубок подачи, холодный «обратки»	Заклинивший термостат, засор магистрали
Нет прогрева блока рядом с нагревателем	Ошибка врезки (не в малый контур), малая мощность ТЭНа

Важно: При выявлении нарушений циркуляции немедленно отключите подогреватель! Устраните причину (прокачайте систему, замените термостат, проверьте врезку) и повторите тест. Игнорирование приведёт к выходу ТЭНа из строя или повреждению блока двигателя.

Настройка времени предпускового прогрева

Определите оптимальную длительность прогрева для вашего двигателя, учитывая его объем, тип масла и минимальную температуру окружающей среды. Для большинства бензиновых моторов 1.5–2.5 л достаточно 20–40 минут, дизелям и V-образным конструкциям может потребоваться до 60 минут. Проведите тестовые запуски при разных температурах, замеряя время достижения +40°С на блоке цилиндров.

Используйте простой таймер с розеткой или программируемый модуль управления для автоматизации. Механические таймеры настраиваются поворотом диска, электронные требуют ввода значений через кнопки. Для зимы ниже -20°С установите 2 цикла прогрева с интервалом 2–3 часа между включениями.

Пошаговая инструкция настройки

1. Подключите мультиметр к клеммам подогревателя для контроля напряжения
2. При первом запуске установите минимальное время (15–20 минут)
3. Замерьте температуру масла щупом после отключения системы
4. Увеличивайте длительность сеанса шагами по 5–10 минут до достижения +35°С

Критические параметры для коррекции времени:

Температура воздуха	Рекомендуемое время
От 0°С до -10°С	20–25 минут
От -10°С до -25°С	30–45 минут
Ниже -25°С	50–60 минут + повторный цикл

Важно! Не превышайте 1 час непрерывной работы – это приводит к перегреву ТЭНа и разряду АКБ. Всегда проверяйте отсутствие утечек охлаждающей жидкости после первых 3-х запусков. Для систем с терморегулятором калибруйте датчик по кипящей воде перед установкой.

Калибровка температурных датчиков контроллера

Точность показаний температурных датчиков критична для безопасной работы автономного подогревателя. Некорректные данные могут привести к перегреву двигателя или недостаточному прогреву. Калибровка выполняется с помощью эталонного термометра и контрольных температурных точек.

Перед началом убедитесь, что контроллер поддерживает ручную калибровку через меню или специальное ПО. Для термосопротивлений (NTC) и цифровых датчиков (DS18B20) методы будут отличаться. Подготовьте стабильные среды с известной температурой: ледяная вода (0°C), кипящая вода (100°C) и комнатная температура (проверьте эталоном).

Порядок калибровки

1. Фиксация датчиков: Погрузите рабочий датчик и эталонный термометр в первую контрольную среду (например, тающий лед). Дождитесь стабилизации показаний.
2. Сравнение показаний: Зафиксируйте разницу между эталоном и значением на контроллере. Для NTC-датчиков отклонение более 2°C требует корректировки.
3. Внесение поправок:
   • В контроллерах с меню: введите смещение через параметры «Temp offset» или «Калибровка»
   • Для Arduino: измените коэффициенты в формуле расчета температуры в скетче
4. Повторная проверка: Протестируйте датчик во второй контрольной точке (например, кипящая вода) для проверки линейности корректировки.

Для цифровых датчиков DS18B20 используйте аппаратную калибровку: подключите параллельно эталонный датчик с паспортной точностью ±0.1°C и внесите поправку в программу контроллера на основе сравнения показаний в трех точках.

Тип датчика	Метод калибровки	Допустимая погрешность
NTC термистор	Корректировка в формуле Steinhart-Hart	±1°C
DS18B20	Программная поправка по эталону	±0.5°C
K-тип (термопара)	Калибровка усилителя сигнала	±2°C

После калибровки проведите тестовый запуск системы: установите порог включения 40°C и проверьте реакцию контроллера при нагреве. Помните: датчик температуры ОЖ должен располагаться в верхней точке системы охлаждения, а его контакт с металлом обязателен.

Оптимизация расхода топлива при работе автономного подогревателя

Эффективное управление топливопотреблением напрямую влияет на экономическую целесообразность использования предпускового подогревателя. Чрезмерный расход нивелирует выгоду от легкого запуска и снижения износа двигателя.

Автономные устройства потребляют топливо из основной системы автомобиля, поэтому некорректная настройка или эксплуатация увеличивают общие затраты. Оптимизация требует комплексного подхода к настройкам и техническому состоянию оборудования.

Ключевые методы снижения расхода

• Программируемый таймер – запускайте подогреватель строго перед поездкой (за 15-30 минут), избегая ночной работы без необходимости.
• Терморегуляция – установите нижний порог температуры включения (обычно -5°C...-10°C), исключив работу в мягкую погоду.
• Обслуживание – регулярно чистите камеру сгорания и топливные форсунки для поддержания КПД.

Фактор влияния	Оптимизационное действие	Эффект
Длительность цикла	Корректировка времени работы под нагрузкой	Сокращение расхода на 15-25%
Тип топлива	Использование качественного горючего без примесей	Стабильное сгорание, меньше сажи
Теплоизоляция	Утепление моторного отсека и патрубков	Снижение частоты включений

Дополнительно учитывайте внешние условия: при парковке в утепленном гараже или использовании чехла на капот время прогрева сокращается. Совмещение электрического (12V) и автономного подогрева для предварительного разогрева антифриза перед запуском основного устройства также дает заметную экономию.

Способы уменьшения уровня шума при работе автономного подогревателя

Основной источник шума в самодельных подогревателях на 12В – вибрации насоса и вентилятора при циркуляции антифриза. Дополнительные резонансы возникают при контакте корпуса устройства с элементами кузова. Неправильная установка усиливает гул, особенно в салоне автомобиля.

Для снижения шума критически важно минимизировать передачу вибраций на кузов. Использование демпфирующих материалов между креплениями и точками контакта поглощает высокочастотные колебания. Дополнительно требуется изоляция электрических компонентов – особенно помпы – от металлических поверхностей.

Практические методы шумоизоляции

• Виброизоляция помпы: Монтаж через резиновые подвесы или демпферные втулки. Обмотка корпуса насоса слоем термостойкого вспененного полиэтилена (толщина от 10 мм).
• Акустический барьер: Установка экрана из войлока или битумно-пробковых матов между подогревателем и кузовом. Фиксация без жестких связей (на двухсторонний скотч или пластиковые клипсы).
• Оптимизация креплений: Замена металлических хомутов на нейлоновые стяжки с резиновыми прокладками. Использование "плавающих" кронштейнов с S-образным изгибом.

Для вентилятора охлаждения: Применение лопастей с саблевидным профилем вместо прямых. Регулировка оборотов через PWM-контроллер для исключения работы на максимуме при положительных температурах.

Компонент	Материал для изоляции	Способ монтажа
Помпа	Резиновые демпферы + вспененный полиуретан	Подвес на эластичных ремнях
Топливный блок	Минеральная вата в металлическом кожухе	Крепление через резиновые шайбы
Трубопроводы	Пенополиэтиленовые муфты	Фиксация нейлоновыми стяжками

Обязательная проверка системы после модернизации: запуск подогревателя на 10 минут с контролем температуры элементов и уровнем шума. Касание рукой точек крепления выявит остаточные вибрации – в этих зонах требуется усиление демпфирования.

Контроль выбросов и экологические аспекты

Самодельные подогреватели двигателя 12В при некорректной установке или эксплуатации могут провоцировать повышенную токсичность выхлопа при холодном пуске из-за неполного сгорания топлива в непрогретой камере сгорания. Особую опасность представляют кустарные системы с прямым нагревом топливовоздушной смеси или масляного картера, нарушающие штатные режимы работы двигателя и каталитического нейтрализатора.

Эксплуатация несертифицированных нагревательных элементов с нарушением герметичности топливных/масляных магистралей ведет к риску утечек технических жидкостей, загрязняющих почву и грунтовые воды. Неавторизованные подключения к электропроводке автомобиля часто становятся причиной пожаров с выделением высокотоксичных продуктов горения синтетических материалов.

Ключевые экологические требования

• Соответствие стандартам Евро: Любая модификация должна сохранять работоспособность кислородных датчиков и катализатора
• Запрет нагрева горючих жидкостей: Исключение самодельных проточных нагревателей бензина/дизеля в топливопроводах
• Энергоэффективность: Использование термостатических контроллеров для минимизации времени работы

Тип риска	Экологическое воздействие	Мера профилактики
Переобогащение топливной смеси	Выбросы несгоревших углеводородов (CH), угарного газа (CO)	Интеграция датчиков температуры ОЖ с автоматическим отключением
Утечки технических жидкостей	Загрязнение почвы нефтепродуктами	Гидравлические испытания контуров под давлением после монтажа
Перегрузка бортовой сети	Риск возгорания с выделением диоксинов	Установка предохранителей и реле вблизи АКБ

1. Проверять герметичность всех соединений перед каждым зимним сезоном
2. Использовать только сертифицированные термостойкие изоляционные материалы
3. Обеспечивать стабильное напряжение питания для исключения перегрева

Организация дистанционного управления подогревом

Дистанционное включение подогревателя двигателя существенно повышает комфорт эксплуатации автомобиля в зимний период, позволяя активировать систему обогрева заблаговременно из дома или офиса. Основная задача – обеспечить подачу питания 12В на подогреватель по беспроводному сигналу без необходимости физического контакта с автомобилем.

Ключевым элементом системы является реле-посредник, коммутирующее силовую цепь питания подогревателя. Управление этим реле осуществляется через специализированный GSM-модуль или радиопередатчик, принимающий команды с пульта ДУ. Важно исключить паразитное потребление энергии в режиме ожидания и обеспечить защиту цепи от перегрузок.

Компоненты для реализации

• GSM-реле (например, на базе SIM800L) с поддержкой SMS-команд или мобильного приложения
• Автомобильное реле (30-40А) для коммутации нагрузки подогревателя
• Дополнительный предохранитель (соответствующий мощности нагревателя) в цепи АКБ
• Радиопередатчик/приемник (433 МГц) с брелоком ДУ для локального управления
• Изолированные провода сечением не менее 2.5 мм² для силовых подключений

Схема подключения

Источник питания	→ Предохранитель → Клемма 30 силового реле
Выход GSM-реле	→ Клемма 85 силового реле
Корпус авто (масса)	→ Клемма 86 силового реле
Клемма 87 силового реле	→ Плюсовой провод подогревателя
Радиоприемник	→ Параллельное подключение к управляющему выходу GSM-реле

Важные аспекты: GSM-модуль подключается к отдельному предохранителю постоянной цепи АКБ и требует установки SIM-карты. Для радиоканала обязательна проверка дальности срабатывания. Все соединения должны быть заизолированы термоусадкой, реле – надежно закреплено в подкапотном пространстве.

Подключение GSM-модуля для удалённого старта

Интеграция GSM-модуля в автономный подогреватель позволяет активировать систему дистанционно через мобильный звонок или SMS-команду. Это критически важно для предпускового прогрева двигателя в холодное время года без необходимости физического присутствия возле автомобиля. Принцип основан на получении модулем сигнала от телефона и замыкании реле, имитирующего нажатие кнопки запуска подогревателя.

Для реализации потребуется GSM-реле с поддержкой SIM-карты, рассчитанное на 12В, и базовые навыки работы с автомобильной электропроводкой. Обязательно проверьте совместимость модуля с напряжением бортовой сети и током нагрузки цепи управления подогревателем. Уделите внимание защите электроники от перепадов напряжения и влаги.

Порядок подключения

1. Подготовка цепи управления: Найдите провод, идущий к кнопке ручного запуска подогревателя. Разрежьте его, оставив запас длины.
2. Монтаж реле: Подключите концы разрезанного провода к нормально разомкнутым контактам GSM-реле. Это создаст разрыв цепи, управляемый модулем.
3. Питание модуля:
   • Красный провод (+) – к аккумулятору через предохранитель (рекомендуемый номинал: 5А)
   • Чёрный провод (-) – на массу автомобиля (чистый металл кузова)
4. Настройка SIM-карты: Установите в модуль SIM-карту с отключённым PIN-кодом и положительным балансом. Добавьте номера для управления в белый список согласно инструкции производителя.

Цвет провода GSM-реле	Назначение	Точка подключения
Красный	Питание +12В	Аккумулятор через предохранитель
Чёрный	Масса (-)	Кузов автомобиля
Синий/жёлтый	Управляющие контакты	В разрыв провода кнопки подогрева

Важно: Перед постоянной установкой протестируйте систему в гараже! Убедитесь, что:
– Реле корректно срабатывает на звонок/SMS;
– Цепь размыкается после выполнения команды;
– Нет ложных срабатываний от посторонних номеров.

Размещайте модуль в салоне в зоне уверенного приёма сети (например, под торпедой). Изолируйте все соединения термоусадкой и закрепите проводку стяжками. Регулярно контролируйте заряд АКБ – GSM-модуль потребляет 0.1-0.5А в режиме ожидания.

Установка дополнительного аккумулятора

Дополнительная АКБ обеспечит питание подогревателя без риска разряда основного аккумулятора, особенно в морозы. Её ёмкость должна соответствовать мощности нагревательного элемента (рекомендуется 75-100 А·ч) с идентичным типом электролита (AGM, GEL, жидкостный). Обязательно проверьте физические габариты и возможность надёжного крепления в подкапотном пространстве или багажнике.

Подключение выполняется через разделительное реле (например, 200А), предотвращающее паразитный разряд основной батареи. Сечение медных проводов – не менее 25 мм² при длине до 1.5 метров. Положительную клемму соединяют с выходом реле, а отрицательную – с кузовной массой автомобиля, зачистив контактную площадку до металла и защитив соединение антикором.

Порядок монтажа

1. Закрепите аккумуляторный бокс в выбранном месте, используя виброизолирующие прокладки
2. Установите реле-разделитель рядом с основной АКБ, подключив управляющий провод к замку зажигания
3. Проложите силовой кабель в гофре через технологические отверстия кузова, избегая острых кромок
4. Наденьте термоусадку на клеммы и затяните соединения динамометрическим ключом (5-7 Н·м)

Критичные требования безопасности:

• Монтаж предохранителя (не дальше 30 см от плюсовой клеммы)
• Изоляция всех контактов кислотозащитными составами
• Тестирование напряжения на холостом ходу (13.8-14.4В) и под нагрузкой

Расчёт энергопотребления системы

Точный расчёт энергопотребления критичен для автономного подогревателя на 12В. Он позволяет определить время работы от аккумулятора без риска его глубокого разряда и спрогнозировать нагрузку на бортовую сеть. Без этих данных существует высокая вероятность выхода АКБ из строя после нескольких циклов использования.

Ключевыми параметрами для вычислений являются мощность нагревательного элемента (Вт), напряжение бортовой сети (12В), ёмкость аккумулятора (А·ч) и коэффициент полезного действия системы (учитывает потери в проводах, реле, КПД нагрева). Рекомендуется закладывать КПД в диапазоне 0.8–0.85 для самодельных конструкций.

Формула расчёта времени работы

Длительность функционирования подогрева (T) рассчитывается по формуле:
T = (U × C × η) / P,
где U = 12В (напряжение), C – ёмкость АКБ (А·ч), η – КПД (0.8), P – мощность нагревателя (Вт).

Пример для типовых компонентов:
Нагреватель: 100Вт, АКБ: 60А·ч, КПД: 0.8.
T = (12В × 60А·ч × 0.8) / 100Вт = 5.76 часа.

Мощность (Вт)	Ёмкость АКБ (А·ч)	Время работы (часы)*
50	60	11.5
100	60	5.8
150	60	3.8
200	60	2.9

*Расчёты приведены для КПД=0.8. Реальное время может отличаться из-за температуры среды и состояния АКБ.

Важные предупреждения:

• Не допускайте разряда АКБ ниже 50% (10.8В). Глубокий разряд необратимо снижает ёмкость.
• Добавьте в цепь предохранитель и реле, отключающее нагреватель при падении напряжения до 11В.
• Учитывайте токи утечки других потребителей (сигнализация, бортовой компьютер).

Для продления автономности используйте теплоизоляцию двигателя и таймер, ограничивающий время работы. При мощности нагревателя свыше 150Вт обязательна установка дополнительного аккумулятора.

Электробезопасность при работе с 12V системой

Хотя 12-вольтовая автомобильная система считается низковольтной и менее опасной, чем бытовая сеть, пренебрежение правилами электробезопасности может привести к пожарам, выходу из строя оборудования или травмам. Короткое замыкание способно мгновенно расплавить изоляцию, спровоцировать возгорание горючих жидкостей или повредить бортовую электронику.

Работа с аккумулятором требует особой осторожности: выделяемый им взрывоопасный газ (водород) воспламеняется от малейшей искры. Неправильное подключение подогревателя создает риски перегрузки цепи, перегрева проводки и разряда АКБ вплоть до невозможности запуска двигателя.

Ключевые меры предосторожности

Обязательные действия перед началом работ:

• Полное отключение аккумулятора: сначала снимайте отрицательную клемму ("массу").
• Проверка отсутствия напряжения мультиметром на точках подключения.
• Обеспечение сухости рабочей зоны (вода резко повышает проводимость).

Требования к компонентам и монтажу:

1. Сечение проводов: Подбирается строго по максимальному току подогревателя. Используйте медные провода в термостойкой изоляции:
   • До 10А: мин. 1.5 мм²
   • 10-20А: мин. 2.5 мм²
   • 20-30А: мин. 4.0 мм²
2. Защита цепей:
   • Обязательная установка предохранителя (как можно ближе к плюсовой клемме АКБ).
   • Номинал предохранителя – на 10-15% выше рабочего тока подогревателя.
3. Качественная изоляция:
   • Все соединения – через клеммы (обжимные или пайка), НЕ "скрутки".
   • Изоляция мест соединений термоусадкой или влагостойкой изолентой.
4. Прокладка проводки:
   • Вдали от движущихся частей, острых кромок, горячих поверхностей (выпускной коллектор).
   • Фиксация проводов пластиковыми хомутами, использование гофрорукавов.

Работа с аккумулятором:

Действие	Правило	Риск при нарушении
Отключение/подключение	Первой снимается ОТРИЦАТЕЛЬНАЯ клемма. Подключается ПОСЛЕДНЕЙ.	Короткое замыкание при касании ключом кузова
Проверка уровня заряда	Только при отключенных клеммах	Искрение, взрыв гремучего газа
Окружающая среда	Работа в хорошо проветриваемом месте	Скопление взрывоопасного водорода

Запрещено: Использовать поврежденные провода или компоненты, оставлять оголенные контакты под напряжением, нагружать цепи сверх расчетного тока, прокладывать провода без фиксации, работать под капотом при включенном подогревателе без контроля.

Правила обслуживания самодельного подогревателя

Регулярная проверка всех электрических соединений – критически важная процедура. Убедитесь в отсутствии окисления контактов, ослабленных клемм или повреждённой изоляции проводов, особенно в местах подключения к аккумулятору и нагревательному элементу. Все соединения должны быть защищены термостойкими изоляционными материалами.

Контролируйте состояние нагревательного элемента и патрубков системы охлаждения на предмет протечек антифриза. Даже минимальное подтекание жидкости при работающем устройстве может привести к короткому замыканию или возгоранию. Проверяйте герметичность резьбовых соединений и шланговых хомутов после каждого цикла работы.

Ключевые этапы обслуживания

• Чистка контактов: Дважды в сезон обрабатывайте клеммы аккумулятора и разъёмы подогревателя специальной антикоррозийной смазкой.
• Диагностика предохранителей: Перед началом холодов замените штатный предохранитель на номинал, указанный в схеме вашей сборки.
• Проверка теплоизоляции: Обновите повреждённые термостойкие чехлы на проводах и нагревателе, используя материалы с температурой стойкости от +150°C.

1. Отключите питание от аккумулятора перед любыми работами
2. Промывайте контур подогревателя дистиллированной водой при замене ОЖ
3. Тестируйте автоматику (таймеры, термореле) в тёплом гараже

Компонент	Периодичность контроля	Критерий износа
Нагревательная спираль	Каждые 30 циклов	Изменение сопротивления >15% от номинала
Шланги врезки	Ежегодно	Потеря эластичности, трещины

Внимание: При появлении запаха гари или нестабильной работе немедленно демонтируйте устройство для детальной диагностики. Использование самодельных конструкций требует повышенной ответственности за их техническое состояние.

Типичные неисправности и методы их устранения

При эксплуатации самодельного подогревателя на 12В чаще всего возникают проблемы с электрическими соединениями, циркуляцией ОЖ или работой нагревательного элемента. Эти неполадки обычно проявляются сразу после установки или в процессе использования устройства при низких температурах.

Диагностику следует начинать с проверки базовых параметров: напряжения на клеммах, целостности проводки и герметичности гидравлического контура. Большинство неисправностей можно локализовать с помощью мультиметра и визуального осмотра ключевых узлов системы.

Распространённые проблемы и решения

Неисправность	Вероятная причина	Метод устранения
Нет включения	Обрыв питания, окисление клемм, севший АКБ	Проверить напряжение на входе (+12В), зачистить контакты, зарядить аккумулятор
Срабатывание предохранителя	Короткое замыкание, превышение мощности	Прозвонить цепь на КЗ, проверить соответствие предохранителя нагрузке (рассчитать: I=P/U)
Отсутствие нагрева	Сгоревший ТЭН, плохой контакт на керамических клеммах	Замерить сопротивление нагревателя (должно быть 1-4 Ом), подтянуть контактные гайки
Течь антифриза	Неплотная обтяжка хомутов, трещины в патрубках	Затянуть хомуты динамометрическим ключом (1.5-2 Н·м), заменить повреждённые шланги
Слабый прогрев	Воздушные пробки, низкое напряжение, малая мощность ТЭНа	Прокачать систему, проверить сечение проводов (мин. 2.5 мм²), установить ТЭН от 150W
Перегрев проводов	Недостаточное сечение кабеля, плохая изоляция	Заменить провод на медный (ВВГ 4 мм²), установить термоусадку на соединениях

Важно: При повторяющихся проблемах с предохранителем проверьте отсутствие контакта корпуса ТЭНа с массой автомобиля. Используйте термостойкие герметики (типа ABRO) только для наружной обработки стыков – составы не должны попадать в охлаждающую жидкость.

Повышение КПД самодельной системы подогрева

Основная задача – минимизировать теплопотери и обеспечить направленный прогрев критических узлов двигателя. Без эффективной теплоизоляции до 60% энергии расходуется на обогрев подкапотного пространства вместо блока цилиндров и масляного картера. Контроль температуры нагревательного элемента предотвращает перерасход энергии и защищает от перегрева пластиковых деталей системы охлаждения.

Расположение нагревателя напрямую влияет на скорость циркуляции антифриза. Установка элемента ниже уровня термостата обеспечивает естественную конвекцию теплоносителя за счет разницы плотности горячей и холодной жидкости. Дополнительное утепление рубашки охлаждения и патрубков снижает энергопотребление на 15-20% при отрицательных температурах.

Оптимизационные решения

• Термоизоляция материалов
  • Обмотка патрубков вспененным полиэтиленом (толщина 8-10 мм)
  • Кожух для блока цилиндров из базальтового волокна
  • Алюминизированная пленка на радиаторе для отражения ИК-лучей
• Точный тепловой расчёт
  1. Подбор мощности ТЭНа: 150-250 Вт для бензиновых ДВС до 2.0 л
  2. Монтаж в нижний патрубок ОЖ или непосредственно в заморозочную пробку
  3. Обязательное заземление корпуса через предохранитель

Метод	Прирост КПД	Сложность
Терморегулятор с датчиком ОЖ	25-30%	Средняя
Предпусковой подогрев масла (ленточный нагреватель)	15-18%	Низкая
Рециркуляция тепла вентилятором (12В)	10-12%	Высокая

Интеграция реле времени позволяет включать систему за 40-60 минут до запуска, используя минимально необходимую мощность. Для автомобилей с АКБ менее 60 А·ч критично применение температурной компенсации – автоматическое снижение напряжения при -15°C и ниже для сохранения заряда. Тестирование показало: комбинированный подогрев блока и масла сокращает время выхода на рабочую температуру в 2.8 раза при -25°C.

Модернизация системы для работы в сильные морозы

Основная проблема при экстремально низких температурах – критическое падение КПД нагревателя из-за теплопотерь в подкапотном пространстве и загустевания технических жидкостей. Стандартной мощности в 150-200Вт становится недостаточно для поддержания рабочей температуры блока цилиндров и масляного картера.

Усиление системы требует комплексного подхода: увеличения мощности нагревательных элементов, установки термоизоляции и внедрения автоматики для контроля температуры. Особое внимание уделяется защите электроцепи от перегрузок при холодном пуске и предотвращению замерзания теплоносителя.

Ключевые направления доработок

Усиление нагревательных контуров:

• Добавление второго ТЭНа (100-150Вт) в нижний патрубок радиатора с отдельным реле
• Монтаж нагревательной пластины (до 300Вт) под масляный картер с кевларовым изолятором
• Использование силиконовых нагревателей на АКБ для поддержки стартового тока

Теплоизоляция и герметизация:

1. Обмотка магистралей рукавами из вспененного полиэтилена (толщина 10мм)
2. Установка термочехла на двигатель из базальтового волокна
3. Герметизация технологических отверстий в подкрылках монтажной пеной

Элемент	Материал изоляции	Толщина слоя
Блок цилиндров	Базальтовая вата	30-40мм
Впускной коллектор	Арамидное полотно	15-20мм
Топливная рампа	Фольгированный пенополиуретан	8-10мм

Защита электросистемы:

Для предотвращения перегрузок устанавливается реле времени с плавным пуском, последовательно включающее нагревательные модули с интервалом 2-3 минуты. Обязательна установка предохранителей в каждом силовом контуре и использование проводки сечением не менее 4мм² при длине трасс свыше 1.5м.

Антифризная подготовка:

• Замена охлаждающей жидкости на состав с температурой кристаллизации -65°С
• Добавление присадок-антигелей в топливный бак (концентрация 1:500)
• Использование синтетического масла с вязкостью 0W-40

Список источников

При подготовке материала использовались специализированные технические ресурсы и практические руководства по автомобильному тюнингу.

Основой для статьи послужили открытые обсуждения инженерных решений и проверенные методики установки предпусковых подогревателей.

• Технические форумы автомобилистов (Drive2, Авто Клуб) с разделами о самостоятельном тюнинге
• Видеоинструкции на YouTube-каналах по автоэлектрике и переделке автомобильных узлов
• Печатные руководства по эксплуатации систем подогрева двигателя (Webasto, Теплостар)
• Электротехнические справочники по расчету параметров цепей 12В
• Профильные блоги инженеров-автолюбителей с кейсами установки автономных подогревателей
• Паспорта безопасности на термостойкие материалы и электронные компоненты
• Сравнительные обзоры заводских предпусковых подогревателей для анализа конструкций

Видео: Как установить подогрев двигателя


• Надежная работа авто после настройки карбюратора

• Бензонасос ВАЗ 2109 инжектор - диагностика неисправностей и замена

• Dodge Caliber - Тюнинг, Обзор, Сильные и Слабые Стороны
