АЗ-1 - схема подключения, характеристики и изображения

Статья обновлена: 18.08.2025

АЗ-1 – специализированное электротехническое устройство, предназначенное для автоматического контроля и защиты электрических цепей. Его корректное подключение и эксплуатация критичны для безопасности оборудования.

В статье представлены детальная схема подключения АЗ-1, полное техническое описание основных параметров и характеристик, а также фотографии устройства для визуальной идентификации компонентов.

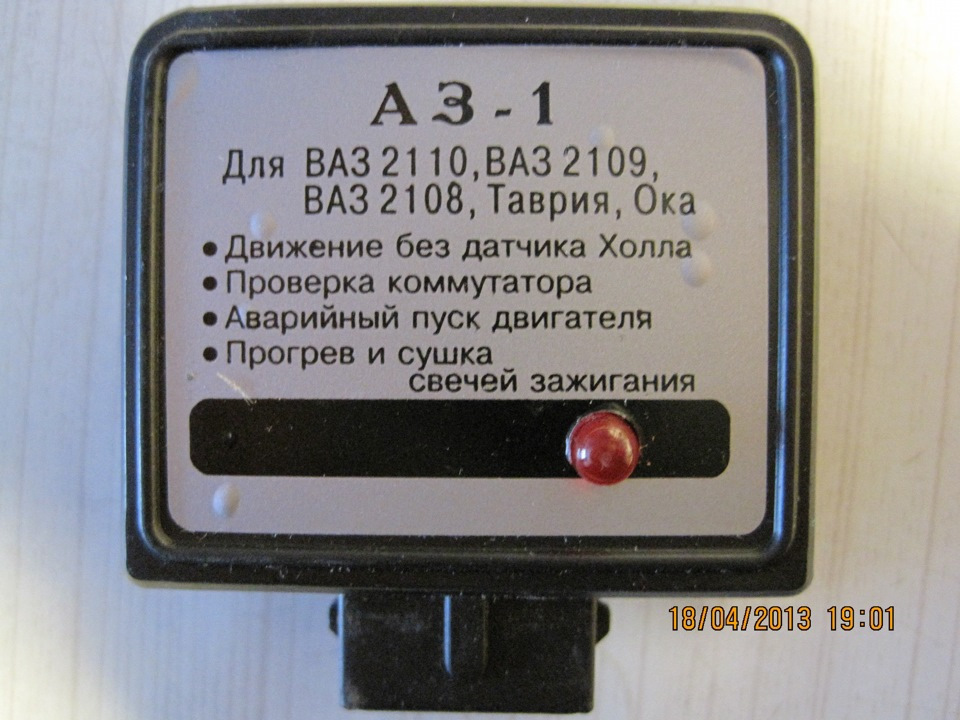

Внешний вид устройства: габаритные размеры и компоновка

Корпус АЗ-1 выполнен из литого алюминиевого сплава с антикоррозийным покрытием, обеспечивающим степень защиты IP54. Основной блок имеет форму прямоугольного параллелепипеда с закругленными углами и габаритными размерами 220×180×85 мм (Ш×В×Г). На лицевой панели расположены:

На верхней грани размещена панель индикации с тремя светодиодами (зеленый, желтый, красный) и кнопка ручного тестирования, защищенная резиновым колпачком. Задняя стенка содержит стальной монтажный кронштейн с крепежными отверстиями Ø6 мм под болты М5 и технологические люки для подвода кабелей с сальниковыми вводами PG9.

Компоненты и интерфейсы

Силовые клеммы: 4 медных зажима с насечкой (сечение до 16 мм²)
Коммуникационный разъем: 8-контактный порт RJ45 с защитной шторкой
Штампованная табличка с техническими данными на боковой поверхности

Элемент	Расположение	Материал
Корпус	Основной блок	Алюминий AL9
Терморассеиватель	Тыльная сторона	Анодированная медь

Материал корпуса АЗ-1 и степень защиты IP

Корпус устройства АЗ-1 изготовлен из ударопрочного самозатухающего пластика, обладающего высокой стойкостью к механическим воздействиям и агрессивным средам. Материал обеспечивает длительную эксплуатацию в широком температурном диапазоне от -40°C до +70°C без деформаций и потери эксплуатационных характеристик.

Конструкция корпуса спроектирована с соблюдением требований стандарта IP65, что подтверждается следующими характеристиками защиты:

Первая цифра "6" – полная защита от проникновения пыли
Вторая цифра "5" – защита от водяных струй со всех направлений

Элементы обеспечения защиты:

Уплотнительные прокладки по периметру крышки
Защелкивающийся механизм фиксации
Герметичные вводы для кабелей
Отсутствие вентиляционных отверстий

Монтажные элементы: крепежные отверстия и их расположение

Крепежные отверстия на корпусе АЗ-1 предназначены для надежной фиксации устройства на монтажной поверхности согласно эксплуатационным требованиям. Их геометрия и размещение обеспечивают равномерное распределение механических нагрузок, исключая деформацию корпуса при вибрациях или внешнем воздействии.

Конструктивно отверстия выполнены как сквозные цилиндрические каналы диаметром 4.5 мм с зенковкой под потайные винты М4. Расположены в угловых зонах корпуса симметрично относительно продольной и поперечной осей устройства, что гарантирует стабильность позиционирования при монтаже в стандартные промышленные шкафы или панели.

Схема расположения отверстий

Отверстие	От левого края (мм)	От нижнего края (мм)
№1 (левый нижний)	12 ±0.2	10 ±0.2
№2 (правый нижний)	138 ±0.2	10 ±0.2
№3 (левый верхний)	12 ±0.2	90 ±0.2
№4 (правый верхний)	138 ±0.2	90 ±0.2

Ключевые особенности монтажа:

Глубина зенковки – 2 мм под углом 90°
Минимальный зазор вокруг корпуса – 5 мм со всех сторон
Рекомендуемый момент затяжки винтов – 0.6–0.8 Н·м

При установке обязательна установка штатных резиновых прокладок между корпусом и монтажной поверхностью для предотвращения перекоса и обеспечения виброизоляции. Запрещено использование саморезов или метизов, превышающих диаметр отверстий – это может привести к повреждению внутренних компонентов.

Маркировка клемм подключения на корпусе прибора

На лицевой панели АЗ-1 расположена четкая маркировка клемм для безошибочного подключения проводов. Все обозначения нанесены методом лазерной гравировки рядом с соответствующими контактными группами.

Цветовая дифференциация и графические символы дублируют буквенно-цифровые обозначения для универсального понимания схемы. Расположение клемм соответствует логике прохождения сигнала слева направо.

Расшифровка обозначений

Маркировка	Назначение
L	Вход фазного провода сети 220В
N	Вход нулевого провода сети
PE	Клемма защитного заземления
L_OUT	Выход фазы на нагрузку
N_OUT	Выход нуля на нагрузку
COM	Общий сигнальный контакт
NO	Нормально-разомкнутый контакт реле

Рядом с силовыми клеммами L и N размещен символ волнистой линии ~, подтверждающий назначение для переменного тока. Клеммы защитного заземления выделены желто-зеленым цветом и знаком ⏚.

На корпусе дополнительно присутствуют предупреждающие пиктограммы:

Молния в треугольнике - опасность поражения током
Щит со звездой - обязательное заземление
Стрелка с цифрой 25 - момент затяжки клемм в Н·м

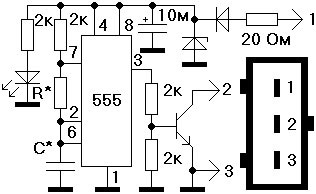

Принцип работы защиты от сверхтоков

Защита от сверхтоков в АЗ-1 реализуется через непрерывный мониторинг силы тока в контролируемой цепи. При превышении заданного уставкой порога (номинального тока нагрузки) устройство инициирует алгоритм аварийного отключения. Основной элемент детектирования – магнитоэлектрическое реле, чутко реагирующее на магнитное поле, пропорциональное току в проводнике.

При возникновении перегрузки или короткого замыкания реле генерирует электрический сигнал, поступающий на исполнительный механизм. Последний механически размыкает силовые контакты за строго нормированное время (зависит от класса защиты). Для исключения ложных срабатываний при кратковременных пусковых токах используется временная задержка, реализованная через тепловой биметаллический элемент или электронную схему.

Ключевые компоненты системы

Элементы, обеспечивающие функционал защиты:

Датчик тока: Тороидальная катушка или шунт, преобразующий ток в измеримый сигнал.
Компаратор: Сравнивает сигнал датчика с эталонным значением уставки.
Расцепитель: Электромеханический узел, разъединяющий контакты при получении сигнала от компаратора.
Дугогасительная камера: Гасит электрическую дугу при размыкании контактов под нагрузкой.

Время-токовая характеристика отключения определяется конструкцией расцепителя и соответствует стандартам (например, IEC 60947-2). После устранения аварии устройство требует ручного взвода для восстановления цепи.

Устройство теплового расцепителя: конструкция и особенности

Тепловой расцепитель – ключевой компонент автоматических выключателей, предназначенный для защиты электрических цепей от перегрузки по току. Его действие основано на физическом принципе деформации биметаллической пластины под воздействием тепла, выделяемого при протекании через нее тока, превышающего номинальное значение. Этот механизм обеспечивает разрыв цепи до достижения опасных температур в проводниках.

Конструктивно расцепитель интегрируется в корпус выключателя и последовательно включается в защищаемую цепь. Основными элементами являются биметаллическая пластина и механизм расцепления контактов. Пластина представляет собой неразъемное соединение двух металлических полос с разными коэффициентами теплового расширения, что и вызывает ее изгиб при нагреве.

Основные компоненты и принцип работы

Срабатывание происходит по следующей схеме:

При перегрузке ток нагревает биметаллическую пластину за счет джоулева тепла.
Разница в расширении металлов вызывает прогиб пластины в сторону материала с меньшим коэффициентом.
Достигнув критического изгиба, пластина воздействует на рычажный механизм расцепления.
Рычаг мгновенно размыкает силовые контакты выключателя, прерывая цепь.

Ключевые особенности конструкции

Температурная компенсация: Современные модели включают дополнительную биметаллическую компенсационную пластину для нейтрализации влияния внешней температуры на точность срабатывания.
Регулировка тока срабатывания: Настройка осуществляется через калибровочный винт, изменяющий начальное усилие на пластину.
Инерционность: Преднамеренная задержка срабатывания позволяет игнорировать кратковременные пусковые токи (например, при включении электродвигателей).

Параметр	Характеристика	Примечание
Материалы пластин	Инвар + Нихром, Сталь + Медь	Комбинации с большой разницей КТР
Время срабатывания	Обратнозависимое от тока	Чем выше перегрузка – тем быстрее отключение
Восстановление	Автоматическое после остывания	Требует ручного взвода контактов

Главным преимуществом теплового расцепителя является его полная автономность – для функционирования не требуется внешний источник питания. Однако его работа зависит от окружающей температуры, что требует точной калибровки и компенсационных систем в качественных устройствах.

Электромагнитный расцепитель: быстрая реакция на КЗ

Электромагнитный расцепитель в АЗ-1 обеспечивает мгновенное отключение цепи при коротком замыкании (КЗ). Его действие основано на возникновении сильного магнитного поля при резком скачке тока, которое механически воздействует на защелку расцепляющего механизма. Это исключает тепловую инерцию, характерную для биметаллических элементов.

Срабатывание происходит при достижении током значения отсечки (I_мг), многократно превышающего номинальный ток автомата. Время отключения при КЗ составляет миллисекунды, что предотвращает разрушение проводки и оборудования. Чувствительность регулируется конструкцией катушки и сердечника, обеспечивая селективность защиты.

Ключевые параметры

Ток мгновенного расцепления (I_мг): Кратность к номинальному току (например, 3I_n, 5I_n, 10I_n).
Время срабатывания: ≤ 0.02 сек при токах КЗ.
Механическая износостойкость: ≥ 10 000 циклов.

Тип защиты	Принцип действия	Время отключения
Электромагнитная (КЗ)	Магнитное поле катушки	≤ 20 мс
Тепловая (перегрузка)	Деформация биметалла	Секунды - минуты

Рабочее напряжение и допустимый диапазон сетей

Устройство АЗ-1 рассчитано на эксплуатацию в стандартных электрических сетях переменного тока. Номинальное рабочее напряжение составляет 220 В ±10% при частоте 50 Гц. Это обеспечивает совместимость с большинством бытовых и промышленных электросетей на территории стран СНГ.

Допустимый диапазон входных напряжений позволяет устройству корректно функционировать при колебаниях в сети без использования стабилизаторов. Нижний порог срабатывания защиты установлен на уровне 187 В, верхний – 242 В. При выходе напряжения за эти пределы происходит автоматическое отключение нагрузки.

Ключевые характеристики

Параметр	Значение
Номинальное напряжение	220 В AC
Рабочий диапазон	187–242 В
Частота сети	50 ±1 Гц
Тип сети	Однофазная

Устройство поддерживает работу со следующими типами нагрузок:

Активные (лампы накаливания, ТЭНы)
Индуктивные (электродвигатели, трансформаторы)
Комбинированные (бытовая техника)

Не допускается подключение к сетям 380 В или цепям постоянного тока. При монтаже в регионах с нестабильным напряжением рекомендуется установка в паре с реле контроля напряжения.

Номинальный ток АЗ-1: расшифровка значений

Номинальный ток автоматического выключателя АЗ-1 – это максимальное значение силы тока (в амперах), которое устройство способно пропускать через себя в течение неограниченного времени без срабатывания защиты. Эта величина указывается на корпусе прибора (например, "С16" или "В10") и является ключевым параметром при выборе аппарата для конкретной электрической цепи.

Выбор номинала строго регламентируется характеристиками защищаемой линии: сечением проводов и мощностью подключаемых потребителей. Превышение номинального тока выключателя над расчетным током цепи ведет к риску перегрева проводки, а занижение – к ложным отключениям при штатных нагрузках.

Основные аспекты номинального тока

Стандартные значения рядов: АЗ-1 выпускается с типовыми номиналами, соответствующими международным стандартам. Основные значения для бытовых сетей:

6А, 10А – маломощные цепи (освещение)
16А, 20А, 25А – розеточные группы и бытовая техника
32А, 40А, 50А – силовые потребители (плиты, бойлеры)

Буквенная характеристика срабатывания: Обозначение перед числом (B, C, D) указывает на скорость отключения при перегрузках:

B	Срабатывание при 3-5×I_ном	Для цепей без пусковых токов
C	Срабатывание при 5-10×I_ном	Стандарт для розеток и освещения
D	Срабатывание при 10-20×I_ном	Для двигателей с высокими пусковыми токами

Расчетные требования: Номинал АЗ-1 должен быть:

Ниже допустимого тока кабеля (например, для провода 2.5 мм² – не более 25А)
Выше суммарного тока нагрузки (с запасом 10-15% на пиковые режимы)

Отключающая способность при коротком замыкании

Отключающая способность (Icu) определяет максимальный ток короткого замыкания, который устройство АЗ-1 гарантированно разорвет без разрушения. Этот параметр измеряется в килоамперах (кА) и указывается в технической документации для каждой модели. Превышение указанного значения может привести к свариванию контактов, разрушению корпуса или невозможности отключения аварии.

Для корректной работы АЗ-1 в конкретной электроустановке необходимо выполнение условия: расчетный ток КЗ в точке монтажа должен быть ниже номинального значения Icu устройства. Проверка осуществляется сравнением с данными проектной документации сети или результатами замеров петли фаза-ноль. Игнорирование этого требования создает риски некорректного срабатывания защиты при аварии.

Ключевые аспекты выбора

Стандартные значения: 4.5кА, 6кА, 10кА для бытовых сетей; до 50кА в промышленных установках
Влияющие факторы: сечение проводников, длина линии до трансформатора, тип нагрузки
Маркировка: цифровое значение в прямоугольной рамке на лицевой панели устройства (пример: 6000)

Тип сети	Рекомендуемый Icu	Типичные риски при занижении
Квартирный щиток	4.5-6 кА	Отказ защиты при КЗ в подъездном кабеле
Производственная линия	10-20 кА	Разрушение корпуса с возникновением дуги
Подстанция 0.4кВ	25-50 кА	Пожар из-за неотключенной аварии

Конструкция АЗ-1 обеспечивает заявленную отключающую способность за счет: дугогасительных камер с металлическими пластинами, усиленных контактных групп из серебряных композитов и пружинного механизма мгновенного расцепления. Испытания на соответствие Icu проводятся производителем по ГОСТ Р 50345-2010 с созданием искусственного КЗ.

Время-токовые характеристики срабатывания защиты

Время-токовые характеристики (ВТХ) определяют зависимость времени отключения автоматического выключателя АЗ-1 от величины протекающего через него тока. Графически они отображаются в виде кривых на координатной плоскости, где по вертикали откладывается время срабатывания (в секундах или миллисекундах), а по горизонтали – кратность тока относительно номинального значения (I/I_ном). Эти кривые позволяют прогнозировать поведение защиты при перегрузках и коротких замыканиях.

Для АЗ-1 стандартно применяются характеристики типа B, C или D, соответствующие ГОСТ Р 50345 или МЭК 60898. Кривая разделяется на три зоны: область срабатывания теплового расцепителя (инерционная защита от перегрузок), зону электромагнитного расцепителя (мгновенное отключение при КЗ) и неотключаемую область. Селективность с другими защитными устройствами обеспечивается выбором подходящей характеристики и корректным расчетом уставок.

Ключевые параметры ВТХ

Характеристика B: Срабатывание при 3–5×I_ном. Применяется для цепей с низкими пусковыми токами (освещение, розетки).
Характеристика C: Срабатывание при 5–10×I_ном. Стандартный выбор для смешанных нагрузок, включая двигатели с умеренным пуском.
Характеристика D: Срабатывание при 10–20×I_ном. Используется для оборудования с высокими пусковыми токами (трансформаторы, мощные электродвигатели).

Параметр	Тепловой расцепитель	Электромагнитный расцепитель
Диапазон срабатывания	1.13–1.45×I_ном (перегрузка)	3–20×I_ном (КЗ)
Время отключения	От 1 часа до 10 сек	Менее 0.1 сек
Зависимость	Обратновремявая (чем выше ток – тем быстрее срабатывание)	Мгновенная (без выдержки времени)

Важно: Фактическое время срабатывания зависит от температуры окружающей среды и состояния контактов. Кривые ВТХ для конкретной модели АЗ-1 приводятся в технической документации и наносятся на корпус устройства в виде графика или буквенного обозначения (B/C/D). Проверка соответствия характеристик проектным расчетам обязательна перед вводом в эксплуатацию.

Схема однополюсного подключения в однофазной сети

Однополюсное подключение автомата АЗ-1 в однофазной сети применяется для защиты отдельных линий, где требуется разрыв исключительно фазного проводника. Принцип основан на последовательной установке устройства в разрыв фазного провода (L) перед защищаемой нагрузкой, в то время как нулевой проводник (N) подключается напрямую к потребителю.

Такая схема гарантирует обесточивание цепи при срабатывании защиты, но сохраняет нулевой потенциал на оборудовании. Важно соблюдать соответствие номинального тока автомата сечению проводников и мощности нагрузки, избегая перегрузок.

Порядок подключения

На входную клемму автомата (обычно обозначена "1" или "IN") подаётся фазный провод от вводного щитка.
Выходная клемма (обозначена "2" или "OUT") соединяется с фазным проводом защищаемой линии.
Нулевой проводник (N) подключается к нагрузке в обход автомата через отдельную клеммную колодку.
Заземляющий проводник (PE, при наличии) присоединяется к шине заземления.

Ключевые требования

Монтаж только на фазный проводник.
Обязательная установка до электросчётчика при монтаже вводного автомата.
Использование проводов с цветовой маркировкой: фаза – коричневый/красный, ноль – синий.

Элемент цепи	Тип подключения
Фаза (L)	Через автомат АЗ-1
Ноль (N)	Прямое соединение с нагрузкой
Земля (PE)	Через шину заземления

Схема двухполюсного подключения (фаза + ноль)

Для реализации двухполюсного подключения АЗ-1 требуется подача на устройство фазного (L) и нулевого (N) проводников от входного силового кабеля. Фазный проводник подключается к клемме "L IN", нулевой – к клемме "N IN" на входной стороне прибора. Это обеспечивает подачу питания на внутренние цепи защиты и измерительные модули АЗ-1.

Нагрузка подключается к выходным клеммам "L OUT" (фаза) и "N OUT" (ноль). Такая схема позволяет устройству контролировать параметры сети (напряжение, ток утечки) на обоих полюсах, гарантируя корректное срабатывание защиты при нарушениях в цепи фазы или нуля.

Порядок подключения

Отключите напряжение на монтажном участке
Зачистите концы входного кабеля (фаза L, ноль N)
Подсоедините:
- L → клемма "L IN"
- N → клемма "N IN"
Подключите кабель нагрузки:
- L_нагр → клемма "L OUT"
- N_нагр → клемма "N OUT"
Подайте напряжение и проверьте индикацию

Клемма	Назначение	Цвет провода
L IN	Вход фазы	Коричневый/черный
N IN	Вход нуля	Синий
L OUT	Выход фазы	Коричневый/черный
N OUT	Выход нуля	Синий

Подключение нагрузки через группу автоматов АЗ-1

Подключение нагрузки осуществляется к выходным клеммам автоматов группы АЗ-1. Каждый автомат в группе независимо защищает свою линию, что позволяет локализовать аварию без отключения всей системы. Нагрузка распределяется равномерно между модулями согласно расчетной мощности потребителей. Фазные проводники нагрузки фиксируются в нижних зажимах автоматов, обозначенных символом "↓" или "Out".

Нулевые и заземляющие проводники подключаются к общим шинам N и PE распределительного щита, минуя автоматы. Сечение кабелей нагрузки должно соответствовать номинальному току автоматов. Обязательно соблюдение цветовой маркировки проводов: фаза (L) – коричневый/черный, ноль (N) – синий, земля (PE) – желто-зеленый. Межмодульные соединения выполняются гребенчатой шиной.

Типовая схема коммутации

Элемент	Точка подключения	Примечание
Ввод питания	Верхние клеммы группы	Через вводной автомат
Фаза нагрузки 1	Нижняя клемма автомата 1	Сечение ≥1.5 мм²
Фаза нагрузки 2	Нижняя клемма автомата 2	Сечение ≥1.5 мм²
Общий ноль	Шина N	Безразрывное соединение

Критические требования:

Запрещено параллельное подключение нагрузок к одному автомату сверх номинала
Межблочные перемычки должны соответствовать току самого мощного модуля
Перед монтажом убедитесь в отключении напряжения на вводе

Использование шины для параллельного соединения клемм

Шина в АЗ-1 представляет собой токопроводящую медную или латунную планку, монтируемую внутри устройства. Она обеспечивает одновременное подключение нескольких потребителей к одному силовому выводу без раздельной коммутации проводов. Применение шины исключает необходимость создания отдельных соединений для каждой клеммы.

Параллельное соединение через шину гарантирует равномерное распределение тока между всеми подключенными цепями. Это снижает сопротивление в точках контакта и предотвращает локальный перегрев. Для подключения провода к шине используются винтовые зажимы или нажимные клеммы, обеспечивающие надежный электрический контакт.

Преимущества шинного подключения

Упрощение монтажа: установка одного провода вместо нескольких
Повышенная безопасность: минимизация точек потенциального нагрева
Сокращение времени обслуживания при модификации схемы

Параметр	Значение
Макс. сечение провода	25 мм²
Допустимый ток	63А
Кол-во подключаемых линий	до 6

Сечение подключаемых проводов для входных цепей

Сечение проводов для подключения входных цепей АЗ-1 определяется номинальным током нагрузки и требованиями к электробезопасности. Недостаточное сечение приводит к перегреву проводников, риску возгорания и нарушению стабильности работы устройства.

Для входных цепей АЗ-1 минимально допустимое сечение медных проводов составляет 1.5 мм² при номинальном токе до 16 А. При монтаже цепей с током 25 А необходимо использовать провода сечением 2.5 мм². Допускается применение только термостойких кабелей с изоляцией, рассчитанной на напряжение не ниже 600 В.

Ключевые требования

Обязательные условия при выборе проводников:

Исключительно медь (алюминиевые провода запрещены)
Длина линии не более 10 метров
Температурный класс изоляции: -40°C...+90°C

Ток нагрузки (А)	Сечение (мм²)	Тип изоляции
≤16	1.5	ПВХ, кремнийорганическая
25	2.5	ПВХ, кремнийорганическая

При соединении с клеммами АЗ-1 обязательна зачистка изоляции на 8-10 мм с последующей фиксацией винтовыми зажимами. Запрещено использовать кабели с повреждённой изоляцией или окисленными жилами.

Затяжка контактных винтов: рекомендуемый момент

Критически важно соблюдать указанные производителем параметры момента затяжки для контактных винтов АЗ-1. Недостаточное усилие приводит к увеличению переходного сопротивления, перегреву соединения и оплавлению изоляции. Чрезмерная затяжка вызывает деформацию токоведущих частей, срыв резьбы или повреждение корпуса устройства.

Рекомендуемые значения момента зависят от сечения подключаемых проводов и типа клемм. Используйте откалиброванный динамометрический ключ с точностью ±10% для гарантии соблюдения норм. Перед затяжкой убедитесь в чистоте контактных площадок и отсутствии механических повреждений резьбы.

Параметры затяжки для стандартных клемм АЗ-1

Типовые значения для медных проводников:

Сечение провода (мм²)	Момент затяжки (Н·м)
1.0 - 2.5	0.8 - 1.2
4.0 - 6.0	1.5 - 2.0
10.0	2.5 - 3.0

Технология выполнения:

Зачистите изоляцию провода на длину, указанную в технической документации
Вставьте проводник до упора в клеммный паз
Равномерно затягивайте винт крест-накрест в 2 этапа:
- Предварительная фиксация при 50% номинального момента
- Окончательная затяжка до полного значения
Проверьте отсутствие люфта провода механическим покачиванием

Повторную подтяжку после нагрева в рабочем режиме производите только при наличии прямых указаний производителя! Контролируйте состояние соединений при плановых осмотрах – потемнение изоляции или характерный запах свидетельствуют о нарушении контакта.

Подключение проводников типа ПВС и ВВГ: особенности

Провода ПВС (медные гибкие в ПВХ-оболочке) требуют обязательного оконцевания гильзами НШВИ или облуживания перед фиксацией в клеммах АЗ-1. Многопроволочные жилы без подготовки склонны к обламыванию и потере контакта под винтовым зажимом. Диаметр гильзы подбирается по суммарному сечению жил, обжим выполняется пресс-клещами.

Провода ВВГ (моножильные) не нуждаются в оконцевании благодаря жесткой конструкции. При затяжке винтов клеммника АЗ-1 избегайте перекоса жилы и чрезмерного усилия, способного деформировать токоведущую часть. Контролируйте отсутствие выступающей оголенной меди за пределы контактной группы для исключения КЗ.

Ключевые отличия при монтаже

Технологические нюансы:

ПВС: обжим гильзой НШВИ с изолирующим колпачком или лужение припоем
ВВГ: прямая закладка в клемму с подрезкой до точной длины

Контрольные параметры:

Параметр	ПВС	ВВГ
Минимальный изгиб	5 диаметров	7 диаметров
Затяжной момент	0,8 Н·м	1,2 Н·м

Обязательно выполняйте протяжку винтов через 24 часа после первичного монтажа из-за эффекта "текучести" жил ПВС. Для ВВГ повторная проверка не требуется. При параллельной прокладке избегайте перехлеста проводов в зоне клеммной коробки АЗ-1.

Сборка распределительного щитка с АЗ-1: фото примера

На представленном фото примера сборки щитка с автоматическим выключателем АЗ-1 видно компактное размещение устройства на DIN-рейке. Аппарат установлен после вводного автомата и электросчетчика, с подключением фазного провода к верхней клемме (L), а нулевого проводника – к нижней клемме (N). Кабели заведены в щиток через гермовводы с соблюдением цветовой маркировки.

Силовые линии защищенных розеточных групп подключены к выходным контактам АЗ-1 с помощью гребенчатой шины или перемычек из провода ПВ-3. Защитный PE-проводник выведен на отдельную нулевую шину без разрывов. На фото четко просматривается маркировка групп потребителей на пластиковой панели щитка и свободный доступ к органам управления устройства.

Особенности монтажа на фото

Сечение кабелей: Вход 4 мм², розеточные линии 2.5 мм²
Заземление: Желто-зеленый провод подключен к шине PE без коммутации через АЗ-1
Безопасность: Наличие дугогасящих камер и свободного пространства для теплоотвода

Элемент	Характеристики
Номинал АЗ-1	16А (указан на лицевой панели)
Подключение	Верхние клеммы - питание, нижние - нагрузка
Доп. защита	УЗО 30мА перед АЗ-1 на фото

На снимке демонстрируется правильная последовательность модульных устройств: вводной автомат → счетчик → УЗО → группа АЗ-1. Все соединения выполнены без натяжения проводов, с запасом длины для возможного обслуживания. Рычаг управления АЗ-1 находится в положении "Вкл" с индикацией рабочего состояния.

Клеммы ввода и вывода: стандартная схема подключения

Верхние клеммы автоматического выключателя АЗ-1 предназначены исключительно для подключения входящего питающего напряжения от внешнего источника (сети или распределительного щита). Нижние клеммы служат для отвода защищенного напряжения к конечным потребителям или следующему участку цепи после прохождения через защитные механизмы устройства.

Соблюдение данной схемы (ввод сверху, вывод снизу) является обязательным требованием для корректной работы АЗ-1. Нарушение этого правила может привести к некорректному срабатыванию защиты, повреждению оборудования и созданию аварийных ситуаций в электрической сети.

Детализация подключения

Верхние клеммы (ввод): Маркируются как "L-in" (фазный вход) и "N-in" (нулевой вход). К ним подключаются:
1. Фазный провод (L) от источника питания
2. Нулевой провод (N) от источника питания
Нижние клеммы (вывод): Обозначаются "L-out" (фазный выход) и "N-out" (нулевой выход). К ним присоединяются:
1. Фазный провод (L), идущий к нагрузке
2. Нулевой провод (N), идущий к нагрузке

Расположение	Обозначение	Назначение
Верх (ввод)	L-in	Фазный провод от источника питания
Верх (ввод)	N-in	Нулевой провод от источника питания
Низ (вывод)	L-out	Фазный провод к нагрузке
Низ (вывод)	N-out	Нулевой провод к нагрузке

Перед подключением убедитесь в соответствии сечения проводов номиналу АЗ-1. Затяжка клемм должна обеспечивать надежный контакт без повреждения жил. Изоляция не должна находиться под зажимным механизмом.

Иллюстрация фиксации провода в контактной группе

Фиксация провода в контактной группе АЗ-1 осуществляется через винтовые зажимы, расположенные на клеммной колодке. Каждый зажим оснащён латунным контактом с насечками для предотвращения самопроизвольного выскальзывания жилы. Верхняя прижимная пластина равномерно распределяет давление на проводник при затяжке винта, обеспечивая площадь контакта не менее 2.5 мм².

Правильная фиксация требует соблюдения трёх условий: зачистки изоляции на 7±0.5 мм, использования кабельных наконечников для многожильных проводов и контроля момента затяжки (0.8 Н·м). Нарушение этих параметров приводит к перегреву контакта, окислению или искрению. Визуально корректный монтаж определяется отсутствием выступающей оголённой жилы за пределы клеммной клетки.

Последовательность операций

Ослабить винт зажима отверткой PH2
Ввести зачищенный провод до упора в направляющий паз
Затянуть винт с усилием 0.8 Н·м (контроль динамометрическим ключом)
Проверить механическую фиксацию лёгким вытягиванием провода

Параметр	Значение	Контроль
Длина зачистки	7±0.5 мм	Шаблон-калибратор
Усилие затяжки	0.8 Н·м	Динамометрическая отвертка
Допустимое сечение	0.75-2.5 мм²	Визуальный осмотр

Критические ошибки: перекос жилы в зажиме, попадание изоляции под контакт, превышение усилия затяжки (деформация резьбы). Рекомендуется после монтажа провести проверку переходного сопротивления (< 50 мОм).

Запрещенные ошибки при подключении многопроволочных жил

Неправильное соединение многопроволочных проводников в клеммах АЗ-1 чревато перегревом, искрением и выходом оборудования из строя. Нарушение контакта снижает надежность защиты и создает пожарную опасность.

Критичные ошибки возникают при игнорировании особенностей гибких жил. Неподготовленные провода деформируются, окисляются и теряют проводимость, что нарушает работу токовой отсечки.

Недопустимые действия

Прямое зажимание без обработки:

Затягивание неопрессованных жил в винтовых клеммах
Использование наконечников с несоответствующим сечением
Фиксация проводов без втулочных наконечников в пружинных зажимах

Нарушения при оконцевании:

Лужение припоем перед обжатием (приводит к "растеканию" жил под нагрузкой)
Обрезка части проволочек для упрощения монтажа
Многократное переобжатие одного наконечника

Ошибка	Последствие
Зажим разносекционных жил в одну клемму	Локальный перегрев контактной группы
Загрязнение жирными веществами	Ускоренное окисление контактов
Использование наконечников с непокрытой гильзой	Коррозия в зоне обжима

Неполное введение жилы: Выступающие проволочки создают риск КЗ. Контролируйте длину зачистки по маркировке на корпусе АЗ-1.

Важно: Перед подключением всегда проверяйте целостность изоляции наконечника и равномерность обжатия.

Фото расположения автомата на DIN-рейке 35 мм

На предоставленных фотографиях чётко видно размещение АЗ-1 на стандартной DIN-рейке шириной 35 мм. Устройство зафиксировано при помощи встроенной пружинной защёлки, характерной для модульного оборудования. Качественное изображение демонстрирует отсутствие перекосов и надёжную посадку автомата между соседними компонентами в распределительном щитке.

Снимки акцентируют внимание на правильной ориентации АЗ-1: питающая линия подведена к верхним клеммам, а отходящие провода – к нижним. Фото также позволяют рассмотреть маркировку номинального тока (например, С16 или С25) на лицевой панели устройства. Контакты визуально проверены на отсутствие подгаров и деформаций, что подтверждает корректность электромонтажа.

Ключевые особенности монтажа

Беззазорное крепление – боковые выступы автомата полностью охватывают рейку.
Зазор между устройствами – соблюдён технологический промежуток для теплоотвода.
Направление установки – контакты «IN» строго сверху.

Элемент на фото	Визуальный признак
Фиксирующая защёлка	Чётко видна в нижней части корпуса
Клеммные колодки	Медные шины без потемнений, винты затянуты
Индикатор положения	Красный флажок "ВКЛ" виден при включённом состоянии

Установка и снятие АЗ-1 с DIN-рейки: пошаговые инструкции

Монтаж автоматического выключателя АЗ-1 осуществляется на стандартную DIN-рейку 35 мм. Процесс не требует инструментов благодаря встроенному пружинному фиксатору на задней панели устройства. Все операции выполняются при обесточенной электрической цепи.

Соблюдайте осторожность при работе с крепежным механизмом: чрезмерное усилие может повредить пластиковые защелки. Убедитесь в отсутствии препятствий вдоль рейки перед установкой.

Пошаговое руководство с фото

Установка:
1. Оттяните фиксатор вниз до щелчка (фото: палец на защелке)
2. Заведите верхний крюк за губку DIN-рейки (фото: крюк на рейке)
3. Прижмите корпус к рейке до фиксации (фото: автомат в контакте с рейкой)
4. Отпустите фиксатор – прозрачный индикатор займет положение «закрыто» (фото: защелка в рабочем положении)
Снятие:
1. Потяните фиксатор вниз до упора (фото: красная метка на защелке)
2. Отведите нижнюю часть корпуса от рейки на 15° (фото: зазор в нижней зоне)
3. Сдвиньте устройство вниз для расцепления верхнего крюка (фото: движение по стрелке на корпусе)

Этап	Визуальный признак
Корректная установка	Отсутствие зазоров по всей длине контакта
Ошибка монтажа	Фиксатор не возвращается в исходное положение

Визуальная индикация состояния контактов (вкл/выкл)

Устройство АЗ-1 оснащено светодиодными индикаторами для мгновенной визуализации состояния силовых контактов. Каждый силовой канал (фаза) оборудован отдельным двухцветным светодиодом, расположенным на лицевой панели прибора рядом с клеммной группой.

Цветовая сигнализация реализована по единому принципу: красное свечение соответствует замкнутым контактам (нагрузка под напряжением), зеленое – разомкнутому состоянию (цель обесточена). Яркость индикаторов рассчитана для уверенного распознавания при освещенности до 5000 люкс.

Принцип работы индикации

Контроль положения контактов осуществляется через гальванически развязанную цепь с оптоэлектронными элементами. Датчики подключены параллельно силовым ключам через токоограничивающие резисторы, что исключает влияние на коммутационные характеристики.

Красный индикатор: активируется при срабатывании реле и наличии управляющего напряжения на катушке
Зеленый индикатор: включается при отсутствии управляющего сигнала и физическом размыкании контактов
Отсутствие свечения: свидетельствует об отсутствии питания цепи индикации

Состояние контакта	Цвет индикации	Условия срабатывания
Замкнут (ON)	Красный	Напряжение на катушке ≥18В, контактная группа замкнута
Разомкнут (OFF)	Зеленый	Напряжение на катушке ≤5В, зазор между контактами ≥3мм

Ручка управления: особенности переключения

Основной элемент управления АЗ-1 представляет собой поворотную ручку с фиксированными позициями, обеспечивающую четкое переключение режимов работы. Конструкция включает механический стопор, предотвращающий случайное изменение положения при вибрации или внешнем воздействии. Фиксация в каждом положении сопровождается тактильным щелчком, что позволяет оператору контролировать процесс без визуального наблюдения.

Ручка оснащена дублирующей шкалой с подсветкой для работы в условиях низкой видимости. Угол поворота ограничен 240 градусами, с последовательным переходом между режимами: «ОТКЛ», «ПУСК», «РАБОТА», «ТЕСТ». Переключение между «ПУСК» и «РАБОТА» требует дополнительного нажатия на рукоятку для разблокировки, исключая ошибочную активацию критических команд.

Ключевые технические параметры

Усилие переключения	2.5–3.5 Н·м
Ресурс циклов	≥ 10 000
Диапазон рабочих температур	-40°C до +70°C
Защита от влаги	IP54

Важные эксплуатационные требования:

Переключение из «РАБОТА» в «ОТКЛ» выполняется только после остановки двигателя
Позиция «ТЕСТ» активирует диагностику без подачи питания на силовые цепи
Принудительный поворот без нажатия на блокировку приводит к повреждению фиксатора

Технические характеристики на шильдике корпуса: фото

Шильдик устройства АЗ-1 содержит ключевые эксплуатационные параметры, необходимые для безопасного подключения и обслуживания. Информация нанесена методом лазерной гравировки на металлическую пластину, закреплённую винтами на лицевой панели корпуса.

Чётко читаются следующие данные: модель устройства (АЗ-1), заводской номер, дата производства, технические характеристики и предупреждающие символы. Размеры шильдика составляют 80×50 мм, шрифт выполнен в соответствии с ГОСТ 2.304-81.

Расшифровка параметров

Параметр	Значение	Единицы измерения
Рабочее напряжение	220	В ±10%
Максимальный ток	10	А
Частота сети	50	Гц
Степень защиты	IP54	-
Температура эксплуатации	-20...+55	°C

Дополнительные обозначения:

Знак соответствия РОСС RU.ME51.B00001
Класс защиты от поражения током: I
Символ перекрёстной утилизации (WEEE)

Температурный диапазон эксплуатации АЗ-1

Устройство АЗ-1 спроектировано для стабильной работы в широком спектре климатических условий, что подтверждено лабораторными испытаниями и полевыми эксплуатационными тестами. Основной диапазон температур, гарантирующий полную функциональность и сохранность технических характеристик, составляет от -40°C до +85°C. При этом все параметры точности измерений соответствуют заявленным в технической документации.

Выход за пределы указанного интервала возможен кратковременно (не более 30 минут), но может привести к временному отклонению рабочих параметров или частичной деградации компонентов. При температурах ниже -45°C возможна потеря эластичности кабельной изоляции, а при превышении +90°C – риск теплового повреждения микросхем. Для нестандартных условий требуется применение дополнительных защитных кожухов или систем термостабилизации.

Критические ограничения и рекомендации

Нижний эксплуатационный предел: -40°C (при -45°C и ниже возможны ошибки ADC до 5%)
Верхний эксплуатационный предел: +85°C (при +90°C активируется аварийное отключение)
Температура хранения: -50°C...+100°C в герметичной упаковке

Режим	Мин. t°	Макс. t°	Последствия нарушения
Штатная работа	-40°C	+85°C	Нет
Кратковременная работа*	-45°C	+90°C	Погрешность до 8%
Хранение	-50°C	+100°C	Деформация корпуса

Допустимо не более 30 минут в сутки при условии последующей стабилизации в штатном диапазоне.

Частые неисправности: перегрев клеммных соединений

Перегрев клеммных соединений в АЗ-1 возникает из-за увеличения переходного сопротивления в местах контакта. Основной причиной выступает ослабление затяжки винтов или болтов крепления проводников. Недостаточный момент затяжки приводит к микровибрациям, окислению контактных поверхностей и образованию нагара, что многократно усиливает сопротивление при прохождении тока.

Дополнительным фактором риска является загрязнение контактных групп: пыль, влага или следы коррозии нарушают плотность прилегания проводников. Особенно критично это для высоковольтных цепей или линий с постоянной нагрузкой близкой к предельной. Некачественная обжимка наконечников кабеля и применение проводов несоответствующего сечения также провоцируют локальный нагрев.

Последствия и диагностика

Видимые признаки: оплавление изоляции, потемнение металла клемм, запах гари.
Критические повреждения: отгорание проводов, разрушение изоляторов, возгорание.
Диагностика: тепловизионный контроль под нагрузкой, проверка момента затяжки мультиметром в режиме прозвонки.

Профилактическая мера	Технология выполнения
Периодическая протяжка соединений	С применением динамометрического ключа согласно данным ТУ
Очистка контактных групп	Механическая зачистка + обработка токопроводящей пастой
Контроль состояния наконечников	Замена деформированных или окисленных элементов

Отключите питание АЗ-1 и убедитесь в отсутствии напряжения.
Визуально оцените целостность клемм, проводов и изоляции.
Произведите затяжку соединений с нормированным усилием.
При наличии дефектов выполните замену поврежденных компонентов.

Важно: Используйте только оригинальные клеммные колодки и медные наконечники, соответствующие паспортным характеристикам устройства. При замене проводов соблюдайте цветовую маркировку фаз.

Проверка работоспособности тестовой кнопкой

Для контроля исправности устройства АЗ-1 предусмотрена кнопка "ТЕСТ" (T), расположенная на лицевой панели. Нажатие имитирует ток утечки, вызывая срабатывание защиты. Это позволяет убедиться в корректной работе внутренней схемы сравнения токов и механизма отключения без создания реальной аварийной ситуации.

Проверку рекомендуется проводить ежемесячно после монтажа устройства. Перед тестированием убедитесь, что подключенные электроприборы не пострадают от внезапного обесточивания (например, компьютеры или климатическая техника).

Последовательность действий

Нажмите кнопку "ТЕСТ" до характерного щелчка (примерное усилие: 3-5 Н).
Исправный АЗ-1 должен мгновенно отключить напряжение в защищаемой цепи.
Индикатор положения переключится в состояние "ВЫКЛ" (O).

Ожидаемый результат	Неисправность
Срабатывание УЗО за ≤0.1 сек	Отсутствие отключения
Щелчок расцепителя	Индикатор остался в положении "ВКЛ" (I)

Важно: после проверки обязательно верните рычаг управления в положение "ВКЛ" (I). Если устройство не сработало, немедленно обесточьте цепь и выполните диагностику. Повторяйте тест только после устранения неполадок.

Правила техники безопасности при монтаже АЗ-1

Перед началом работ убедитесь в отсутствии напряжения на всех подключаемых цепях с помощью исправного вольтметра или указателя напряжения. Проверьте отсутствие коротких замыканий в монтажных линиях и целостность изоляции кабелей.

Используйте только инструмент с изолированными рукоятями класса защиты не ниже II. При подключении силовых цепей применяйте кабели с сечением жил, соответствующим технической документации устройства (не менее 1,5 мм² для цепей управления и 2,5 мм² для силовых линий).

Обязательные требования

Монтаж производится исключительно при снятом напряжении на всех коммутируемых линиях
Запрещена установка устройства вблизи горючих материалов или в зонах с температурой выше +50°C
Корпус АЗ-1 должен быть надежно заземлен медным проводом сечением не менее 4 мм²

Соблюдайте схему подключения из паспорта изделия (особенно порядок подсоединения фаз L1, L2, L3)
Обеспечьте защиту клеммной коробки от попадания влаги и пыли (класс защиты корпуса IP40)
После монтажа проверьте отсутствие касания токоведущих частей корпусом

Параметр	Требование
Момент затяжки клемм	1,2–1,5 Н·м
Зазор до стенок щита	≥100 мм с каждой стороны
Допустимая влажность	Макс. 80% без конденсата

При включении под нагрузку используйте средства индивидуальной защиты: диэлектрические перчатки и защитные очки. Не допускается эксплуатация при повреждении корпуса или наличии трещин на изоляторах.

Мероприятия по защите от дугового разряда

Применение селективных автоматических выключателей с функциями Arc Fault Detection Device (AFDD) критически важно для прерывания дуги на ранней стадии. Устройство АЗ-1 интегрирует алгоритмы распознавания спектральных характеристик дугового разряда, что позволяет отличать опасные процессы от штатных коммутационных помех. Корректная настройка порогов срабатывания предотвращает ложные отключения при работе электродвигателей или пусках люминесцентных светильников.

Обязательная установка УЗИП (устройств защиты от импульсных перенапряжений) класса 1+2+3 в распределительных щитах снижает риск пробоя изоляции при грозовых разрядах. Для АЗ-1 требуется подключение через отдельную шину РЕ сечением не менее 10 мм² по меди с минимальной длиной проводников до защищаемой линии. Запрещено совместное размещение силовых и слаботочных кабелей в общих лотках без металлических разделителей.

Ключевые технические решения

Оборудование распределительных шкафов двойными стенками из негорючего композита с огнестойкостью ≥45 минут
Монтаж дугогасящих камер с автогенерацией инертного газа при срабатывании датчиков температуры
Применение кабелей с изоляцией XLPE и дополнительной термостойкой оболочкой (маркировка "нг-LS")

Проектировочные требования: минимальные воздушные зазоры 25 мм между фазами, разделение цепей барьерами класса изоляции II
Эксплуатационный контроль: ежеквартальная термография соединений, проверка момента затяжки винтов динамометрическим ключом
Техническое обслуживание: замена варисторов УЗИП после 5 срабатываний, калибровка датчиков АЗ-1 раз в 2 года

Параметр	Норматив	Метод проверки
Время отключения дуги	< 5 мс	Имитатор дугового пробоя 6 кА
Сопротивление заземления	< 4 Ом	Измерение токовыми клещами
Диапазон рабочих температур	-25°C...+55°C	Термокамера с циклированием

Важно: Запрещается установка АЗ-1 в цепях с электронными балластами без подавителей гармоник. При модернизации существующих щитов требуется демонтаж устаревших предохранителей типа ПН-2.

Требования ПУЭ к установке автоматов защиты

Автоматические выключатели (АВ), как ключевые элементы защиты электрических цепей, должны устанавливаться в строгом соответствии с Правилами Устройства Электроустановок (ПУЭ). Основное назначение АВ – отключение питания при возникновении сверхтоков (коротких замыканий) и длительных перегрузок, предотвращающее повреждение проводки, электрооборудования и возгорание.

Выбор, монтаж и эксплуатация автоматов защиты регламентируется несколькими разделами ПУЭ, включая главы 3.1 (Общая часть), 4.1 (Защита электрических сетей до 1 кВ), 7.1 (Электроустановки жилых и общественных зданий). Требования охватывают номинальные параметры, условия установки, селективность защиты и обеспечение электробезопасности.

Ключевые требования ПУЭ

Основные положения при установке автоматов защиты:

Номинальный ток и время-токовая характеристика (ВТХ):
- Номинальный ток автомата (I_н.авт) должен быть меньше или равен допустимому току проводки (I_доп): I_н.авт ≤ I_доп (ПУЭ 3.1.10).
- ВТХ (B, C, D) выбирается исходя из характера нагрузки и пусковых токов для исключения ложных срабатываний (ПУЭ 3.1.11, 7.1.76). Например, для активных нагрузок (освещение) – тип В, для двигателей – тип D.
Защита от сверхтоков:
- АВ обязаны отключать участок цепи при КЗ в самой удаленной точке защищаемой линии с требуемой скоростью (ПУЭ 3.1.8, 7.1.79).
- Для групповых линий в жилых зданиях номинальный ток АВ обычно не превышает 25А (ПУЭ 7.1.79).
Селективность (избирательность):
- Должна обеспечиваться селективность между последовательно включенными АВ: при КЗ должен срабатывать только автомат, ближайший к месту повреждения (ПУЭ 3.1.8).
- Достигается подбором ВТХ и номинальных токов (например, вводной АВ – 40А тип С, групповой – 16А тип B).
Установка в распределительных устройствах:
- АВ монтируются в щитах/боксах, обеспечивающих степень защиты не ниже IP2X (защита от прикосновения пальцами) (ПУЭ 4.1.57).
- Должен быть обеспечен свободный доступ для обслуживания и управления (ПУЭ 4.1.59).
Защита нулевого проводника (N):
- В системах TN-S и TN-C-S автомат в цепи N устанавливается только после точки разделения PEN на PE и N (ПУЭ 1.7.145, 3.1.17).
- При отключении фазного проводника должен отключаться и нулевой рабочий (N), если он не является PEN (ПУЭ 3.1.18).

Таблица: Типовые применения ВТХ автоматов

Тип ВТХ	Диапазон срабатывания	Типовые применения
B (3-5 I_н)	Мгновенное срабатывание при 3-5 номинальных токах	Освещение, розетки с малой нагрузкой, линии с большой длиной
C (5-10 I_н)	Мгновенное срабатывание при 5-10 номинальных токах	Розеточные группы общего назначения, смешанные нагрузки
D (10-20 I_н)	Мгновенное срабатывание при 10-20 номинальных токах	Электродвигатели, трансформаторы, цепи с высокими пусковыми токами

Использование кросс-модуля для распределения питающих линий

Кросс-модуль применяется для упорядоченного подключения и распределения питающих линий в щите автоматики АЗ-1. Устройство представляет собой монтажную планку с изолированными клеммниками, объединёнными внутренней шиной, что обеспечивает параллельное соединение цепей без перемычек.

При монтаже АЗ-1 фазные проводники от вводного автомата подключаются к входным клеммам кросс-модуля, а отходящие линии – к выходным группам. Это позволяет централизованно распределять питание на защитные реле, измерительные приборы и цепи управления, исключая хаотичные перемычки между автоматами.

Преимущества использования кросс-модуля

Упрощение монтажа: сокращение количества проводов между защитными устройствами
Масштабируемость: возможность добавления линий без переделки схемы
Безопасность: исключение ошибок коммутации за счет чёткой маркировки клемм
Ремонтопригодность: лёгкое отключение групп цепей для диагностики

Типовая схема подключения для АЗ-1 включает:

Подачу трехфазного напряжения на входные клеммы модуля
Распределение фаз L1/L2/L3 на группы потребителей
Подключение нулевой шины к отдельному изолированному блоку
Вывод цепей на автоматические выключатели защиты

Важно: Сечение подключаемых проводников должно соответствовать нагрузке, а общее число отходящих линий – номинальному току кросс-модуля (обычно 100-250А).

Параметр	Значение
Количество полюсов	3P/4P
Номинальный ток	125-250А
Тип клемм	Винтовые/пружинные
Материал шины	Лужёная медь

Сочетание АЗ-1 с УЗО: схемы совместного подключения

АЗ-1 обеспечивает защиту от сверхтоков (перегрузки и короткого замыкания), но не реагирует на токи утечки. УЗО отключает цепь при возникновении дифференциальных токов, предотвращая поражение электрическим током. Их совместное применение гарантирует комплексную электробезопасность.

При комбинации устройств критично соблюдать правильную последовательность подключения. УЗО устанавливается после вводного автомата, а АЗ-1 подключается к выходным клеммам УЗО. Нулевой проводник после УЗО направляется на шину N, минуя автоматические выключатели.

Основные схемы подключения

Распространенные конфигурации:

Одно УЗО на группу автоматов
- Фаза от УЗО распределяется на несколько АЗ-1 (включая АЗ-1)
- Ноль подключается напрямую к шине N после УЗО
- Преимущество: экономичность при защите нескольких линий
- Недостаток: отключение всей группы при срабатывании УЗО
Индивидуальное УЗО для АЗ-1
- Каждый АЗ-1 (включая защищаемую линию) подключен к отдельному УЗО
- Требует больше места в щитке и увеличивает стоимость
- Преимущество: селективность (отключается только аварийная линия)

Ключевые правила монтажа:

Параметр	Требование
Селективность	Номинал УЗО ≥ номинала вводного автомата
Ток утечки УЗО	10-30 мА для розеточных групп
Сечение проводников	Соответствие нагрузке (≥2.5 мм² для меди)

Сравнение характеристик АЗ-1 с автоматами других серий

Автомат защиты АЗ-1 отличается от современных серий (ВА47-29, SH200, DX3) рядом технических особенностей. Его конструкция рассчитана на базовую защиту цепей в устаревших электроустановках, тогда как новые аналоги предлагают расширенные функции.

Ключевые различия проявляются в токоограничении, коммутационной стойкости и модульности. АЗ-1 уступает современным моделям по скорости срабатывания при КЗ и совместимости с DIN-рейкой, что критично для модернизации щитов.

Основные отличия

Характеристика	АЗ-1	ВА47-29	SH200
Класс токоограничения	1 (низкий)	3 (высокий)	3 (высокий)
Отключающая способность (Icn), кА	4.5	6-10	10-15
Крепление	Винтовое	DIN-рейка	DIN-рейка
Габариты (на полюс), мм	35-40	18	17.5

Дополнительные особенности:

Визуализация: АЗ-1 не имеет индикации срабатывания, в отличие от серий DX3/Legrand
Дуговые камеры: Отсутствуют, что снижает стойкость к токам КЗ
Срок службы: 10 000 циклов против 15 000-20 000 у IEK ВА47-63

Скачивание PDF-инструкции от производителя

Официальная инструкция по эксплуатации АЗ-1 в формате PDF доступна для загрузки на сайте производителя. Документ содержит детализированные схемы подключения, полные технические характеристики и рекомендации по безопасному использованию устройства.

Актуальная версия руководства гарантирует корректность монтажа и предотвращает ошибки при эксплуатации. Производитель регулярно обновляет документацию, отражая изменения в конструкции или дополнительные требования безопасности.

Порядок получения файла

Перейдите в раздел «Поддержка» или «Документация» на официальном сайте производителя
Введите модель АЗ-1 в поисковую строку
Выберите файл с названием «Руководство_пользователя_АЗ-1.pdf» в результатах поиска
Нажмите кнопку «Скачать» и сохраните документ на устройство

Важно: Проверьте дату последнего обновления файла и соответствие версии вашему устройству. При отсутствии документации в разделе поддержки используйте прямую ссылку из технического паспорта изделия.

Проверка контактов после первого включения под нагрузкой

Немедленно после подачи нагрузки на устройство АЗ-1 визуально осмотрите все клеммные соединения силовой цепи. Обратите внимание на появление искрения, дыма, резкого запаха горелой изоляции или характерного потрескивания в местах контактов. Любой из этих признаков требует немедленного отключения питания.

Через 5-7 минут работы под номинальной нагрузкой выполните тепловой контроль контактных групп. Используйте бесконтактный пирометр для замера температуры на клеммах входящего/исходящего напряжения и точках подключения нагрузки. Допустимое отклонение – не более +15°C относительно температуры корпуса устройства при отсутствии локальных перегревов.

Порядок диагностики

Входные контакты (L1, L2, N):
- Проверьте затяжку винтов динамометрическим ключом (момент указан в ТУ, раздел 4.3)
- Убедитесь в отсутствии оплавления пластиковых частей клеммника
Выходные клеммы нагрузки:
- Сравните падение напряжения на входе/выходе устройства мультиметром
- Зафиксируйте разницу показаний: норма – ≤ 0.8В при токе ≥ 80% номинала
Заземление (PE):
- Проконтролируйте целостность защитной цепи тестером (сопротивление ≤ 0.1Ω)
- Осмотрите антикоррозийное покрытие на шине заземления

Параметр	Норма	Критическое значение
Температура контакта	≤ 60°C	> 80°C
Виброустойчивость	Отсутствие самооткручивания	Видимая деформация
Цвет металла	Равномерный оксидный слой	Синее/черное пятно окисления

При выявлении отклонений обязательно снимите нагрузку, отключите питание и выполните повторную затяжку контактов с очисткой токоведущих поверхностей. Используйте токопроводящую пасту для алюминиевых соединений. После корректировки повторите цикл проверки под нагрузкой.
