Бензонасос ВАЗ 2112 - обзор, устройство, особенности и замена
Статья обновлена: 18.08.2025
Топливный насос – критически важный компонент инжекторной системы питания автомобиля ВАЗ 2112.
Его бесперебойная работа напрямую влияет на стабильность запуска двигателя, динамику автомобиля и расход топлива.
Понимание устройства, принципа действия и характерных особенностей бензонасоса ВАЗ 2112 поможет владельцам вовремя диагностировать неисправности и правильно выполнить замену.
Данный обзор детально рассматривает конструкцию, типичные признаки выхода из строя и последовательность установки нового модуля.
Конструкция и принцип работы бензонасоса

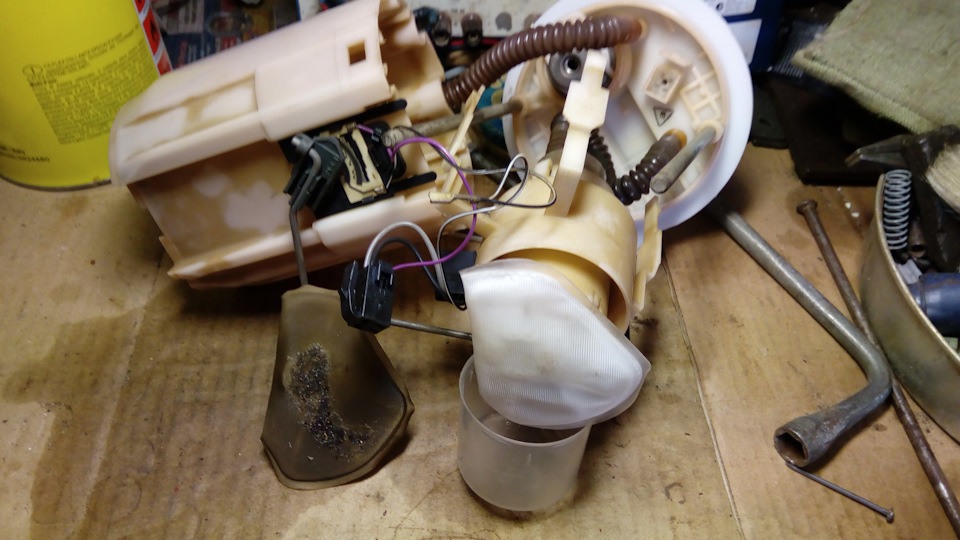

Электрический топливный модуль ВАЗ 2112 объединяет погружной бензонасос, регулятор давления, фильтр грубой очистки и датчик уровня топлива в едином корпусе. Насосная часть выполнена по роликовой или турбинной схеме: вращающийся ротор с подвижными элементами (роликами или лопатками) создает зоны разрежения и нагнетания внутри камеры. Корпус изготовлен из стойкого к бензину пластика, а электродвигатель питается постоянным током напряжением 12В.
При включении зажигания контроллер подает напряжение на электродвигатель насоса через реле. Вращающийся ротор захватывает топливо через фильтр-сетку на входе, сжимает его в рабочей камере и выталкивает в выпускной патрубок под давлением 3.6-4.0 бар. Регулятор давления, интегрированный в модуль, сбрасывает излишки топлива обратно в бак через возвратную магистраль, поддерживая стабильное давление в рампе независимо от режима работы двигателя.
Ключевые компоненты модуля
- Электродвигатель - обеспечивает вращение ротора насосной секции
- Роликовый/турбинный насос - создает давление топливной смеси
- Фильтр-сетка - задерживает крупные частицы загрязнений
- Обратный клапан - сохраняет давление в системе после остановки двигателя
- Регулятор давления - поддерживает стабильное давление в топливной рампе
- Демпфер - гасит пульсации потока топлива
Типичные признаки неисправностей бензонасоса
Неисправности топливного насоса проявляются характерными симптомами, которые напрямую влияют на работу двигателя. Игнорирование этих признаков может привести к полному отказу системы подачи топлива и обездвиживанию автомобиля.
Основные маркеры проблем с бензонасосом легко распознаются по специфическим изменениям в поведении машины. Своевременная диагностика позволяет избежать критических последствий и дорогостоящего ремонта смежных узлов.
Ключевые симптомы
- Затрудненный запуск двигателя - требуется длительная прокрутка стартером, особенно при холодном пуске
- Провалы мощности при нагрузке - рывки при разгоне, слабый подъем в гору
- Самопроизвольная остановка мотора - двигатель глохнет на ходу или после прогрева
- Плавающие холостые обороты - неустойчивая работа на "нейтрали" с колебаниями 500-1000 об/мин
- Повышенная шумность работы - громкий вой или писк из топливного бака при включении зажигания
- Потеря динамики - машина не развивает максимальную скорость, медленно реагирует на педаль газа
- Хлопки в выхлопной системе - неполное сгорание топлива из-за недостаточного давления в рампе
Проверка работоспособности топливного насоса
Диагностика начинается с проверки наличия питания на разъёме бензонасоса при включении зажигания. Используйте мультиметр для замера напряжения между контактами разъёма: норма – 12±0.5В. Отсутствие напряжения указывает на проблемы с реле, предохранителем F3 (15А) или проводкой.
Следующий этап – оценка давления в топливной системе через штуцер рампы. Подключите манометр (диапазон 0-7 бар), запустите двигатель. Зафиксируйте показания на холостом ходу и при резком нажатии на газ. Падение давления ниже нормы или медленный рост свидетельствуют о неисправности насоса или регулятора.
Алгоритм диагностики
- Проверка предохранителей и реле:
- Осмотрите предохранитель F3 в монтажном блоке
- Проверьте реле бензонасоса (контакты 85-86 – обмотка, 30-87 – силовая цепь)
- Акустический контроль:
- При включении зажигания должен быть слышен кратковременный гул насоса (2-3 сек)
- Отсутствие звука – признак отказа электродвигателя или обрыва цепи
- Тест производительности:
- Снимите подающий топливопровод
- Поместите шланг в мерную ёмкость
- Активируйте насос (через диагностический разъём или подачей +12В)
- Норма прокачки: 1-1.5 л/мин при 3 барах
| Режим работы | Норма давления (бар) | Действия при отклонении |
|---|---|---|
| Зажигание включено | 2.8-3.2 | Проверить обратку, РДТ |
| Холостой ход | 2.4-2.7 | Диагностика вакуумного шланга РДТ |
| Перегазовка | 2.9-3.3 | Тест производительности насоса |
| После остановки (5 мин) | >1.5 | Проверка обратного клапана |
Необходимые инструменты для замены бензонасоса
Для самостоятельной замены топливного насоса на ВАЗ 2112 потребуется стандартный набор инструментов, доступный большинству автовладельцев. Подготовьте все заранее, чтобы не прерывать процесс поисками.
Минимальный комплект включает ключи для демонтажа элементов топливной системы и защиты салона. Убедитесь в наличии защитных перчаток и очков – бензин при вскрытии модуля может попасть на кожу или в глаза.
Основной перечень
- Ключи рожковые или накидные: 10 мм, 13 мм, 17 мм
- Торцевая головка 7 мм с удлинителем и трещоткой
- Отвёртка крестовая (PH2)
- Пассатижи с узкими губками
- Чистая ветошь для впитывания бензина
Дополнительные приспособления
| Съёмник пластиковых хомутов | Для аккуратного снятия проводки |
| Ключ топливопроводов | Специнструмент для быстросъёмных штуцеров |
| Динамометрический ключ | Для затяжки кольца модуля (8-12 Н·м) |
Снятие старого топливного насоса: пошаговая инструкция
Перед началом работ подготовьте защитные перчатки и очки, убедитесь в отсутствии открытого огня вблизи рабочей зоны. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения случайного искрообразования.
Сбросьте давление в топливной системе: запустите двигатель, извлеките предохранитель топливного насоса (F3, 15А) и дождитесь самостоятельной остановки мотора. Проверните стартер на 2-3 секунды для полной разгерметизации магистралей.
Процедура демонтажа
- Доступ к модулю
- Сложите спинку заднего сиденья, отстегните фиксаторы люка в районе правой подушки
- Снимите звукоизоляционный кожух, открутив крепежные саморезы крестообразной отверткой
- Отключение коммуникаций
- Нажмите на фиксатор колодки электропроводки, отсоедините разъем питания насоса
- Сожмите пластиковые зажимы топливных шлангопроводов (быстросъёмы), аккуратно сдвиньте их по направлению к баку
- Подставьте ветошь для впитывания остатков топлива (до 50 мл)

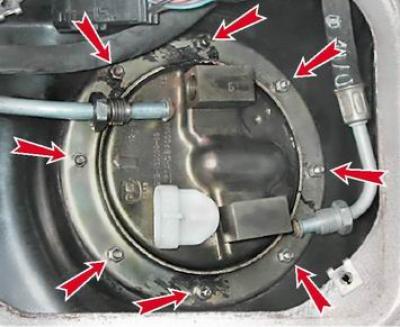

- Демонтаж прижимного кольца
- Используйте специальный съёмник или молоток с неметаллической выколоткой
- Наносите удары против часовой стрелки по зубцам стального кольца до полного ослабления
- Внимание: Не применяйте зубило - возможна деформация посадочного места!
- Извлечение модуля
- Подденьте корпус насоса плоской отверткой через прорези фланца
- Потяните модуль вверх, удерживая под углом 30° для прохождения направляющих
- Извлеките уплотнительное кольцо из горловины бака, проверьте его целостность
Установка нового бензонасоса и сборка узла
Перед установкой нового насоса убедитесь в чистоте посадочного места и целостности уплотнительного кольца. Аккуратно поместите бензонасос в топливный модуль, совместив крепежные отверстия и электрический разъем. Зафиксируйте корпус насоса штатными винтами или пластиковым фиксатором (в зависимости от модели), соблюдая момент затяжки – перетяжка может повредить корпус.
Подключите топливные шланги к штуцерам насоса, используя новые хомуты. Убедитесь, что направление подачи топлива (указано стрелкой на корпусе) соответствует схеме подключения. Наденьте сетчатый фильтр грубой очистки на всасывающий патрубок до упора, проверив отсутствие перегибов и замятий. Соблюдайте ориентацию поплавка датчика уровня топлива – его движение не должно ограничиваться стенками бака.
Сборка и установка модуля
Соберите топливный модуль в обратной последовательности:
- Установите резиновую демпфирующую прокладку на горловину бака
- Аккуратно введите модуль в бак, совместив метки ориентации
- Прижмите фланец модуля и зафиксируйте его стопорным кольцом поворотом до щелчка
- Подключите электрический разъем и магистраль обратного топливопровода
- Проверьте герметичность соединений запуском двигателя на 10-15 секунд
Критические моменты:
- Не допускайте контакта уплотнителей с бензином – это вызывает деформацию
- Проверьте целостность вентиляционных трубок перед установкой модуля
- Замените одноразовые нейлоновые хомуты топливопроводов
| Компонент | Требование при установке |
|---|---|
| Уплотнительное кольцо | Смазать моторным маслом перед монтажом |
| Электрический разъем | Фиксатор должен защелкнуться до характерного клика |
| Топливные шланги | Диаметр 8 мм (подача), 6 мм (обратка) |
После запуска двигателя контролируйте давление в топливной рампе (3.6-4.0 Бар на холостом ходу) и отсутствие подтеканий в местах соединений. Проверьте корректность показаний указателя уровня топлива на приборной панели.
Список источников
При подготовке материала использовались проверенные технические ресурсы и документация, обеспечивающие точность описания устройства и процедур обслуживания.
Основное внимание уделялось специализированным автомобильным изданиям и официальным данным производителей комплектующих.
- Официальное руководство по ремонту ВАЗ 2110-2112 (издательство "Легион-Автодата")
- Каталог деталей топливной системы АвтоВАЗ (электронная база ETKA)
- Технические бюллетени Bosch по топливным модулям серии 0 580
- Методические рекомендации СТО по диагностике топливных систем инжекторных двигателей
- Протоколы испытаний бензонасосов ВАЗ от НИИ Автопрома
- Видеоархив работ учебного центра LADA Academy
