Биксеноновые фары - что это и как установить

Статья обновлена: 18.08.2025

Биксеноновые фары – современный тип автомобильного освещения, обеспечивающий мощный световой поток при минимальном энергопотреблении. В отличие от галогенных аналогов, они создают яркий белый свет, максимально приближенный к дневному освещению.

Главная особенность биксенона – использование одной газоразрядной лампы для работы ближнего и дальнего света. Переключение между режимами осуществляется механической шторкой внутри фары, которая изменяет направление светового пучка.

Установка биксеноновых фар требует точности и соблюдения технических норм. Процесс включает монтаж блока розжига, корректировку угла освещения и часто – доработку штатной оптики автомобиля для безопасной эксплуатации.

Что такое биксенон: базовое определение

Биксенон – это тип автомобильной оптической системы, в которой один ксеноновый газоразрядный модуль (лампа) обеспечивает работу двух режимов освещения: ближнего и дальнего света.

Ключевое отличие от классического ксенона заключается в наличии специального механизма внутри фары, который изменяет положение отражателя или шторки перед лампой. Это позволяет перенаправлять световой пучок без использования отдельных ламп для каждого режима.

Принцип работы и ключевые элементы

Система функционирует за счет комбинации:

Ксеноновой лампы – генерирует яркий бело-голубой свет за счет электрического разряда в газовой среде (ксенон + соли металлов).
Электромеханического привода (соленоида) – перемещает экран-шторку или меняет угол наклона колбы/рефлектора.
Блока розжига (балласта) – преобразует штатное напряжение в высоковольтное (до 25 000 В) для инициирования дуги.

При переключении с ближнего на дальний свет:

Водитель активирует дальний свет через штатный подрулевой переключатель.
Электрический сигнал поступает на соленоид биксеноновой фары.
Шторка опускается (или рефлектор смещается), открывая верхнюю часть светового пучка.
Сфокусированный поток света поднимается выше, обеспечивая дальнее освещение.

Режим	Положение шторки/рефлектора	Назначение светового пучка
Ближний свет	Шторка поднята (частично перекрывает луч)	Освещение дороги без ослепления встречных водителей
Дальний свет	Шторка опущена (полное раскрытие луча)	Максимальная дальность видимости на трассе

Главное преимущество биксенона – сочетание высокой эффективности освещения (в 2-3 раза ярче галогена) с компактной конструкцией за счет универсального источника света для обоих режимов.

Принцип работы биксеноновых ламп

Биксеноновые лампы формируют световой поток за счет электрического разряда в колбе, заполненной инертным газом (ксеноном) и солями металлов. При подаче высокого напряжения (до 25 000 В) от блока розжига между электродами возникает дуга, нагревающая пары металлов и вызывающая интенсивное свечение. В отличие от галогенных ламп, здесь отсутствует нить накаливания, что обеспечивает более высокую светоотдачу и долговечность.

Ключевая особенность биксенона – способность переключать режимы ближнего/дальнего света в одной колбе. Это реализуется двумя основными методами:

Способы переключения режимов

Механическое смещение колбы: Электромагнит или соленоид перемещает лампу вдоль оптической оси. При смене положения меняется фокусное расстояние относительно отражателя фары, формируя разные световые пучки.
Шторка-дефлектор: Металлическая заслонка частично перекрывает световой поток. В режиме ближнего света шторка отсекает верхнюю часть луча для предотвращения ослепления, а при переключении на дальний – убирается полностью.

Оба метода управляются бортовой системой автомобиля через реле. Переключение происходит за 0.2-0.8 секунды, обеспечивая мгновенную адаптацию к дорожным условиям. Стабильность дуги поддерживается балластным блоком, который после розжига снижает напряжение до 85 В.

Отличия биксенона от обычного ксенона

Основное различие заключается в функциональности: обычный ксенон (моноксенон) работает только в одном режиме освещения – либо ближний, либо дальний свет. Для полноценной работы требуется установка двух пар фар – отдельно для ближнего и дальнего света, либо комбинация ксеноновых ламп для ближнего света с галогеновыми для дальнего.

Биксеноновые фары используют одну газоразрядную лампу для обоих режимов. Переключение между ближним и дальним светом происходит за счет изменения положения лампы или отражателя внутри фары с помощью электромагнитного или механического привода, что исключает необходимость в дополнительных источниках света.

Ключевые технические отличия

Конструкция лампы: Биксеноновые лампы оснащены подвижным цоколем или внутренним экраном, смещающим световой пучок. Обычный ксенон имеет статичное крепление.
Управление светом: В биксеноне переключение режимов осуществляется приводом (соленоидом) по сигналу подрулевого переключателя. В моноксеноне для смены режима требуется отдельная фара.
Комплектация: Биксенон требует установки блока управления (ballast) и специальной фары с механизмом коррекции пучка. Обычный ксенон совместим с более простыми оптическими системами.

Параметр	Биксенон	Обычный ксенон (моноксенон)
Количество ламп для полного света	Одна на фару	Две на фару (или комбинация с галогеном)
Механизм переключения света	Электромагнитный привод внутри фары	Отсутствует (режимы разделены)
Стоимость установки	Выше из-за сложной оптики	Ниже при модернизации только ближнего света

Важный нюанс: Биксенон обеспечивает мгновенное переключение между режимами без задержек, характерных для галогенных ламп. При этом ресурс ксеноновой лампы (≈2000–3000 часов) одинаков для обоих типов, но биксеноновые фары чувствительнее к вибрациям из-за подвижных элементов.

Компоненты биксенонового комплекта: что входит

Стандартный комплект биксеноновых фар включает несколько обязательных элементов, обеспечивающих работу системы. Каждый компонент выполняет конкретную функцию для генерации мощного света и переключения режимов.

Комплектация может незначительно отличаться у производителей, но базовая структура сохраняется. Отсутствие любого элемента сделает установку невозможной или небезопасной.

Биксеноновые лампы – две газоразрядные лампы с подвижным элементом (колбой или нитью). Создают интенсивный световой поток и переключаются между ближним/дальним светом за счет изменения позиции.
Блоки розжига (балласты) – преобразуют бортовое напряжение 12В в высоковольтное (до 25 000В). Запускают и стабилизируют горение дуги в лампах. Комплект всегда включает два блока.
Электромагнитные приводы – соленоиды или моторы, управляющие движением лампы внутри фары. Активируются сигналом дальнего света для смещения светового пучка.
Проводка и разъемы – жгуты для соединения компонентов с электросетью авто. Включают реле, предохранители, влагозащищенные коннекторы.
Крепежные элементы – кронштейны, хомуты, термостойкий скотч для фиксации блоков розжига и прокладки проводов в подкапотном пространстве.

Типы цоколей для биксенона: как подобрать

Цоколь лампы – ключевой элемент при установке биксенона, обеспечивающий надежный контакт с блоком фары и правильное позиционирование светового модуля. Неверный выбор цоколя сделает монтаж физически невозможным или приведет к некорректному светораспределению, ослепляя встречных водителей.

Тип цоколя определяется конструкцией штатного патрона конкретного автомобиля и строго регламентирован производителем. Основные виды маркируются буквенно-цифровыми обозначениями (H1, H7, H4 и др.), где буква указывает на технологию, а цифра – на модификацию.

Распространенные типы цоколей

Наиболее востребованные стандарты для биксеноновых ламп:

H1: Один нить накала (часто используется в дальнем/ближнем свете раздельных фар).
H7: Один нить накала (распространен для ближнего света).
H4: Две нити накала в одной лампе (HB2). Критически важен выбор биксеноновой версии с корректным экраном-шторкой для переключения ближний/дальний.
H8/H9/H11: Часто применяются в противотуманных фарах или головном свете некоторых моделей. Отличаются формой пластикового основания и замком.
D2S/D2R: Стандарт для штатного ксенона (OEM). D2S – для линзованной оптики, D2R – для рефлекторной. Требуют точного совпадения посадочных мест.

Критерии выбора

Штатный цоколь автомобиля: Определите тип лампы, установленной производителем (указан на корпусе фары или в мануале).
Конструкция биксеноновой лампы: Убедитесь, что лампа имеет механизм переключения (шторку или перемещение колбы) для режимов ближний/дальний, если требуется замена H4.
Посадочное место и замок: Совпадение формы пластикового основания, расположения фиксирующих штырей и пазов гарантирует правильную ориентацию лампы в фаре.
Наличие переходников (проставок): Некоторые комплекты включают адаптеры для точной подгонки под конкретный патрон.

Важно: Использование ламп с неподходящим цоколем недопустимо. Это нарушает геометрию светового пучка и делает эксплуатацию транспортного средства незаконной.

Необходимость линзованной оптики при установке биксенона

Биксеноновые лампы, в отличие от галогенных, излучают значительно более яркий и интенсивный световой поток. Однако их принципиальная особенность – рассеянный характер свечения. Установка таких ламп в стандартные рефлекторные (отражающие) фары, рассчитанные на точечную нить накаливания галогенок, приводит к хаотичному рассеиванию света.

Это вызывает две критические проблемы: во-первых, свет не фокусируется на дороге, снижая эффективность освещения для водителя. Во-вторых, и это главное – происходит ослепление встречных и попутных участников движения из-за неконтролируемого распространения лучей высокой интенсивности во все стороны, включая верхнюю полусферу.

Роль линзованной оптики (линз)

Линзованный модуль (прожектор) решает эти проблемы за счет:

Точной фокусировки света: Линза (чаще всего эллипсоидная) собирает рассеянный свет от ксеноновой дуги и направляет его строго заданным пучком.
Формирования четкой светотеневой границы (СТГ): Специальная металлическая шторка (экранирующая пластина) внутри модуля отсекает верхнюю часть светового потока, создавая резкую горизонтальную границу между светом и тенью. Это предотвращает ослепление встречных водителей при включенном ближнем свете.
Переключения ближний/дальний: В биксеноновом модуле шторка механически смещается (обычно соленоидом), убираясь из пути света при переключении на дальний, тем самым позволяя использовать всю мощность лампы для дальней подсветки без потери фокусировки.

Юридический аспект и безопасность:

Установка биксеноновых ламп в фары, не оборудованные штатными линзованными модулями, запрещена правилами дорожного движения (ПДД) и техническими регламентами (например, ТР ТС 018/2011) в большинстве стран, включая РФ. Такая модификация:

Не проходит обязательный техосмотр.
Является основанием для штрафа.
Создает реальную угрозу ДТП из-за ослепления других водителей.

Единственный корректный и законный способ установки биксенона – это модернизация фары путем замены родного рефлектора на специальный линзованный модуль (проектор), спроектированный для работы с газоразрядными лампами, или приобретение и установка готовой фары головного света, изначально оснащенной такими модулями с завода.

Подготовка фар перед монтажом: чистка контактов

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Демонтируйте фары согласно инструкции производителя транспортного средства, соблюдая последовательность креплений и разъёмов.

Визуально проверьте состояние контактных групп на колодках подключения и цоколях ламп. Наличие следов окисления (белый или зелёный налёт), коррозии или загрязнений требует обязательной обработки.

Процесс очистки контактов

Используйте специальные средства в следующем порядке:

Обработайте контакты аэрозольным очистителем электрооборудования (например, Kontakt U или аналоги). Распылите состав, подождите 1-2 минуты для растворения загрязнений.
Аккуратно удалите остатки налёта щёткой с синтетическим ворсом (не применяйте металлические щётки!).
Протрите контактные поверхности безворсовой салфеткой, смоченной изопропиловым спиртом для обезжиривания.
Нанесите токопроводящую смазку или антикоррозийный гель (типа Liqui Moly Kontakt Spray) тонким слоем после полного высыхания.

Проверьте плотность прилегания клемм – при ослаблении соединения аккуратно подогните фиксаторы. Убедитесь в отсутствии механических повреждений проводов и изоляции вблизи разъёмов.

Снятие штатных ламп и защитных крышек

Откройте капот автомобиля и зафиксируйте его в верхнем положении. Найдите заднюю часть блок-фары, где расположены защитные крышки ламп. Убедитесь, что питание автомобиля полностью отключено, а фары остыли после предыдущего использования.

Перед демонтажем очистите зону вокруг крышек от пыли и грязи, чтобы предотвратить попадание мусора внутрь фары. Запомните расположение и тип крепления каждой крышки – они могут фиксироваться резьбой, защёлками или проворачиванием. Не прикасайтесь к стеклянным колбам галогенных ламп голыми руками.

Пошаговый процесс демонтажа

Снимите защитные крышки:
- Для резьбовых крышек: поверните против часовой стрелки до полного освобождения
- Для защёлкивающихся: нажмите на фиксаторы и потяните крышку на себя
- Для поворотных: надавите и проверните на 30-45° против часовой стрелки
Отсоедините разъём питания:
- Нажмите на пластиковый фиксатор разъёма
- Плавно потяните колодку вдоль оси контактов
- Проверьте отсутствие повреждений на проводах
Извлеките лампу:
- Освободите металлический фиксатор-скобу (отогните вверх или в сторону)
- Потяните лампу строго назад без перекоса
- Для ламп с цоколем типа BAZ: поверните на 20° перед извлечением

Сразу установите демонтированные крышки на чистую поверхность внутренней стороной вверх. Особую осторожность проявляйте при работе с противотуманными фарами – их крышки часто имеют сложную систему уплотнений. Если лампа прикипела, обработайте цоколь аэрозолем WD-40 и выждите 3-5 минут перед повторной попыткой.

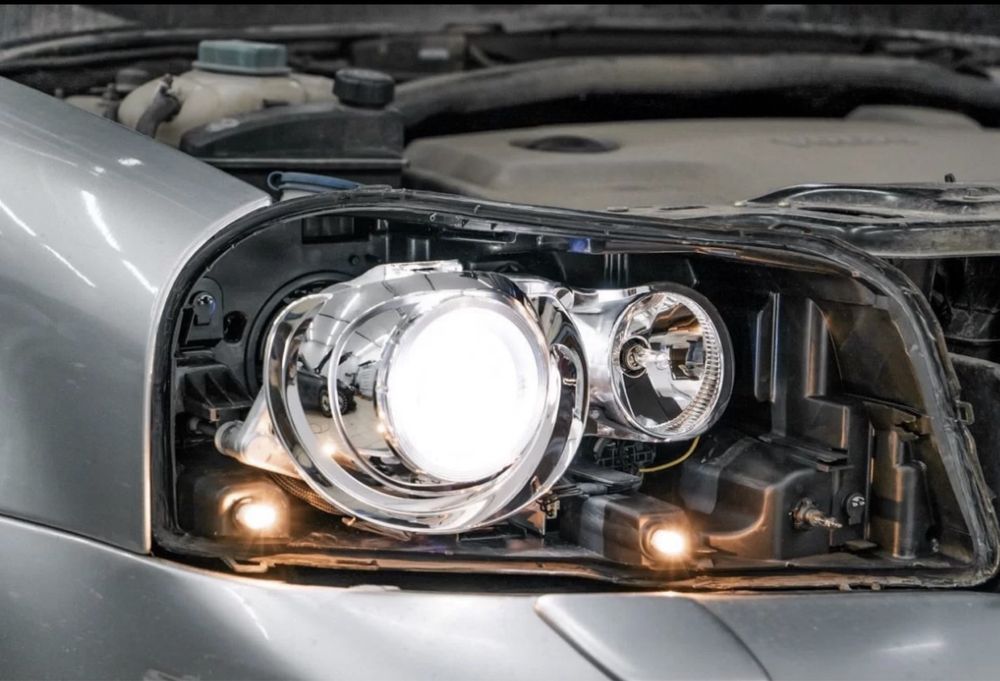

Монтаж биксеноновых ламп в блок фары

Подготовка фары – критически важный этап. Необходимо демонтировать фару с автомобиля, тщательно очистить ее корпус от загрязнений и высушить. Обязательно проверьте целостность стекла и корпуса, отсутствие трещин или сколов, которые могут нарушить герметичность после вскрытия.

Следующий шаг – вскрытие блока фары. Для этого потребуется разогрев стыков герметика строительным феном (примерно 100-150°C) или помещение фары в термокамеру/духовку (ориентируясь на температуру и время, указанные производителем фары). После размягчения герметика корпус аккуратно разделяется по шву.

Основные этапы установки лампы и компонентов

После вскрытия выполняются следующие операции:

Демонтаж штатной лампы: Извлеките галогеновую лампу из цоколя, отсоедините разъем питания.
Установка биксеноновой лампы: Вставьте газоразрядную лампу в штатный посадочный цоколь фары. Крайне важно не касаться колбы лампы голыми пальцами – используйте перчатки или чистую салфетку.
Прокладка проводов: Аккуратно проложите проводку лампы и провода управления шторкой через специальное технологическое отверстие в задней крышке фары (его может потребоваться аккуратно просверлить). Убедитесь, что провода не перегибаются и не контактируют с горячими деталями.
Монтаж блока розжига: Надежно закрепите блоки розжига на корпусе фары или рядом с ней (используя термостойкий двухсторонний скотч или хомуты). Располагайте их в местах с хорошим теплоотводом, защищенных от воды и вибрации.
Подключение: Соедините провода лампы с выходами блоков розжига согласно инструкции. Подключите входные разъемы блоков розжига к штатной проводке автомобиля через комплектные переходники или реле (для корректной работы с бортовой сетью).

Перед герметизацией обязательно проверьте работоспособность системы:

Включите ближний и дальний свет, убедитесь в стабильном розжиге ламп и четком срабатывании шторки.
Проверьте правильность формирования светотеневой границы (на стене или экране).

После проверки фару необходимо герметично закрыть:

Очистите посадочный паз корпуса и крышки от старого герметика.
Нанесите новый термостойкий герметик (типа "Butyl") равномерным слоем в паз корпуса.
Установите крышку на место и плотно прижмите.
Для надежности прогрейте стык феном и дополнительно стяните фару струбцинами до полной полимеризации герметика.

Ключевой элемент	Критичные моменты монтажа
Биксеноновая лампа	Фиксация в цоколе без перекоса, защита колбы от загрязнений
Блоки розжига	Надежное крепление, защита от влаги и перегрева
Проводка	Защита от перетирания, изоляция от горячих зон
Герметизация	Использование термостойкого герметика, равномерное нанесение

Завершающий этап – установка фары на автомобиль, подключение всех разъемов и окончательная регулировка светового пучка на регулировочном стенде согласно нормам.

Установка блока розжига: безопасное размещение

Правильное размещение блока розжига (балласта) критически важно для долговечной и безопасной работы биксеноновой системы. Неверный выбор места приводит к перегреву, отказу оборудования, коротким замыканиям и даже риску возгорания. Основная задача – обеспечить защиту от внешних факторов и исключить контакт с движущимися или нагревающимися элементами автомобиля.

Блоки розжига выделяют значительное количество тепла во время работы и крайне чувствительны к влаге и сильной вибрации. Их нельзя размещать в непосредственной близости к двигателю, выпускному коллектору, турбине или другим сильно нагревающимся агрегатам. Также необходимо исключить прямой контакт с водой, снегом, грязью и дорожными реагентами.

Критерии выбора места установки

Идеальное место для монтажа блока розжига должно соответствовать следующим требованиям:

Защищенность от влаги: Предпочтение отдается местам в подкапотном пространстве, максимально удаленным от колесных арок и мест возможного прямого попадания воды (например, при проезде луж). Если такой зоны нет, обязательна установка в герметичный пластиковый бокс или использование заводских кронштейнов, обеспечивающих приподнятое положение над потенциальным уровнем воды.
Защищенность от высоких температур: Минимальное расстояние от выхлопной системы, головки блока цилиндров, турбокомпрессора – не менее 15-20 см. Не размещать над двигателем или внизу возле выпускного коллектора.
Защищенность от вибрации: Место должно быть жестким. Запрещено крепить балласт к подвижным элементам (амортизаторам, коробке передач, двигателю) или длинным гибким пластиковым панелям.
Доступность для монтажа и обслуживания: Учитывайте возможность закрепить блок надежно и при необходимости проверить соединения или демонтировать его без разбора половины подкапотного пространства.
Вентиляция: Хотя блок должен быть защищен от воды, вокруг него должен быть небольшой воздушный зазор для естественного охлаждения. Не замуровывайте его в герметичный "кокон" без вентиляции или в толщу звукоизоляции.

Типичные места установки и температурные ограничения

Рекомендуемое Место	Преимущества	Недостатки/Риски	Темп. Ограничения
Защищенные ниши бампера	Хорошая вентиляция, защита от воды спереди	Риск повреждения при ДТП, контакт с грязью	До +85°C
На усилителях бампера (металл)	Жесткое основание, относительная защита	Может нагреваться от двигателя, вибрация	До +90°C
На лонжеронах	Жесткость, удаленность от двигателя	Возможное попадание воды/грязи снизу	До +80°C
Под фары (на металлических элементах кузова)	Удобство подключения, короткие провода	Ограниченное пространство, риск контакта с водой из фары	До +75°C
В салоне (за панелью приборов)*	Идеальная защита от влаги и грязи	Сложность монтажа, риск помех электронике, строгая изоляция проводов!	До +70°C

*Установка в салон требует особой осторожности с проводкой (риск КЗ и пожара) и согласования с законодательством. Не всегда рекомендуется.

Этапы надежного крепления

Подготовка поверхности: Тщательно обезжирьте место будущего крепления спиртом или спецсредством.
Выбор крепежа: Используйте только родные пластиковые скобы (часто идут в комплекте) или качественные пластиковые стяжки (хомуты) с металлическим сердечником. Никогда не используйте металлические хомуты или саморезы напрямую в корпус блока!
Крепление:
- Через родные отверстия в корпусе балласта проденьте пластиковые скобы или стяжки.
- Надежно закрепите блок к выбранному неподвижному металлическому элементу кузова (стакану амортизатора, лонжерону, кронштейну аккумулятора и т.п.).
- Убедитесь, что блок зафиксирован жестко, не болтается, не касается трубопроводов, тросиков, жгутов проводов или острых кромок.
Прокладка проводов: Аккуратно проложите провода от блока розжига к фаре и к разъемам питания. Фиксируйте провода пластиковыми хомутами к штатным жгутам, не допускайте их натяжения, перегибов или контакта с горячими или движущимися деталями. Используйте гофру или пластиковую трубку для защиты в местах возможного перетирания.
Проверка соединений: Убедитесь, что все разъемы (особенно высоковольтный провод к лампе и питание 12V) подключены плотно и до щелчка (если предусмотрено конструкцией). Заизолируйте все соединения и места скруток (если они были) качественной термоусадкой или изолентой.

Обязательная финальная проверка: После установки и перед окончательной сборкой включите фары и проверьте их работу на всех режимах (ближний/дальний свет). Понаблюдайте несколько минут за работой блоков розжига – они не должны искрить, трещать, издавать громкий гул или запах гари. Проверьте надежность крепления блоков и проводов, отсутствие их контакта с горячими частями.

Правильная прокладка и фиксация проводов

При установке биксеноновых фар критически важно обеспечить защищённую и стабильную проводку. Неправильная прокладка проводов приводит к их перетиранию, короткому замыканию или отказу оборудования. Все кабели должны быть надёжно изолированы от подвижных элементов подкапотного пространства, горячих поверхностей двигателя и острых кромок кузова.

Используйте только медные провода с термостойкой изоляцией сечением не менее 1.5 мм² для блоков розжига. Обязательно сохраняйте заводскую экранировку штатной проводки – её повреждение вызывает электромагнитные помехи в бортовой сети. Гибкие кабельные каналы или гофротрубки обязательны на участках с риском вибрации или контакта с жидкостями.

Этапы монтажа и фиксации

Трассировка маршрута: Проложите проводку через технологические отверстия в моторном щите, используя существующие штатные заглушки. Избегайте участков возле:

Ремня ГРМ и вентилятора охлаждения
Выхлопного коллектора (минимум 15 см зазора)
Тросов педали газа и рулевых тяг

Фиксация: Каждые 20-30 см закрепляйте провода пластиковыми хомутами или клипсами:

Тип крепежа	Где применять	Запрещено
Нейлоновые стяжки с фиксатором	Статичные части кузова	Металлические хомуты (повреждают изоляцию)
Клипсы на двустороннем скотче 3M	Плоские поверхности	Изолента как основной крепёж

Не создавайте натяжение – оставляйте петлю возле блоков розжига для компенсации вибрации.
Точки соединения изолируйте термоусадкой с клеевым слоем, обычная изолента ненадёжна.
Провода фар не должны контактировать с радиатором или системой омывателя – влага вызывает коррозию контактов.

После прокладки проверьте отсутствие перегибов жгутов и запустите двигатель для контроля проводов в режиме вибрации. Любой контакт с подвижными деталями – повод для переустановки.

Регулировка светового пучка после установки

Корректная регулировка светового пучка – обязательный этап после монтажа биксеноновых фар. Без неё даже качественно установленные фары будут слепить встречных водителей и недостаточно освещать дорожное полотно, что создаёт аварийные ситуации. Нарушение угла наклона пучка снижает эффективность освещения на 40-70% и является основанием для штрафа по ПДД.

Регулировка выполняется на специальном стенде или ровной площадке с использованием оптического оборудования (реглоскопа). Требуемые параметры строго регламентированы: для ближнего света верхняя граница пучка должна находиться ниже горизонтальной оси фары на определённом расстоянии, а "излом" световой границы – совпадать с контрольной отметкой.

Ключевые этапы регулировки

Процедура включает следующие шаги:

Подготовка авто: проверка давления в шинах, заправка бака минимум наполовину, размещение груза массой 75 кг на водительском сиденье.
Позиционирование: машина устанавливается перпендикулярно экрану на расстоянии 5-10 метров (точное значение зависит от модели авто).
Калибровка: с помощью регулировочных винтов на корпусе фары добиваются совпадения световой границы с требуемыми метками:
- Горизонтальная ось пучка – ниже уровня центра фары на 2-5 см
- Вертикальная ось – смещена вправо на 1-2% от дистанции до экрана

Параметр	Ближний свет	Дальний свет
Угол наклона	1.0-1.5% вниз	Параллельно дороге
Смещение вправо	1-2%	По центру
Контрольная точка	"Излом" на экране	Центр пучка

Важно: Регулировка всегда начинается с ближнего света – положение дальнего автоматически корректируется при правильной настройке основной оптики. После монтажа линз в рефлекторные фары дополнительно проверяется центровка проектора относительно отражателя.

Игнорирование регулировки приводит к неравномерному освещению дороги, бликам на знаках и ослеплению водителей. Для объективного контроля рекомендуется выполнять процедуру в сертифицированных сервисах, где результаты фиксируются диагностической картой.

Настройка корректора фар (если требуется)

После установки биксеноновых ламп или линз обязательным этапом является проверка и точная регулировка угла наклона светового пучка. Неправильная настройка приводит к ослеплению встречных водителей и существенно снижает эффективность освещения дорожного полотна непосредственно перед автомобилем. Пренебрежение этим шагом недопустимо и может стать причиной ДТП.

Корректор фар отвечает за автоматическое или ручное изменение вертикального угла наклона фар в зависимости от загрузки автомобиля (количество пассажиров, груз в багажнике). Его корректная работа критически важна для биксенона из-за высокой интенсивности и четкой светотеневой границы луча. Необходимо убедиться, что автоматическая система корректора функционирует исправно, либо выполнить ручную регулировку согласно регламенту производителя транспортного средства.

Процедура регулировки

Точная настройка выполняется с использованием специального оптического стенда (реглоскопа) в условиях сервисного центра. Алгоритм включает следующие шаги:

Подготовка авто: проверка давления в шинах, размещение в салоне груза, имитирующего вес водителя (обычно 75 кг), заправка топливного бака минимум наполовину.
Позиционирование: установка автомобиля на ровную горизонтальную площадку строго перпендикулярно экрану или стенду на расстоянии 5-10 метров.
Калибровка нулевого положения: ручной корректор в салоне переводится в положение "0" (водитель + один пассажир). Для авто с автоматическим корректором активируется режим калибровки через диагностическое оборудование.
Регулировка винтами: с помощью регулировочных винтов на корпусе фары (вертикальный и горизонтальный) светотеневая граница (горизонтальная линия с левым "подъемом") выставляется в соответствии с маркировкой на стенде или техтребованиями производителя.

Обязательно проверяется работа корректора во всех режимах (например, при переключении с "0" на "1-3" пассажира или полную загрузку). Если автоматика неисправна или отсутствует, эксплуатация биксенона запрещена ПДД. В этом случае требуется ремонт узла или установка универсального блока ручного корректора.

Проверка герметичности соединений

Герметичность всех электрических соединений и корпуса фары – критически важный этап установки биксеноновых фар. Нарушение герметичности приводит к попаданию внутрь фары влаги и пыли, что вызывает коррозию контактов, замыкания, помутнение оптики и выход из строя дорогостоящих компонентов (блоков розжига, ламп).

Тщательной проверке подлежат все точки, где проводка входит в корпус фары или соединительные разъемы, а также места установки уплотнителей лампы и линз. Особое внимание уделите штатным резиновым сальникам фары, через которые заводятся провода для ксеноновых ламп, и дополнительным отверстиям, если они были просверлены для монтажа.

Ключевые точки контроля и методы проверки

Проверку герметичности следует проводить на всех этапах монтажа и после его завершения:

Проводка через сальник: Убедитесь, что сальник плотно обжимает кабель по всей окружности. Не должно быть зазоров, перекосов или повреждений резины. Используйте штатные сальники, идущие в комплекте с фарой или блоком розжига.
Колодки разъемов: Проверьте наличие и целостность резиновых уплотнителей внутри разъемов (если предусмотрены конструкцией). Соединение должно защелкиваться до характерного клика.
Уплотнительное кольцо лампы: Убедитесь, что кольцо правильно установлено в паз цоколя лампы и равномерно прижато задней крышкой фары без перекосов.
Задние защитные крышки фары: Должны быть установлены на место плотно, без зазоров, зафиксированы штатным способом (защелками или поворотом).

Метод проверки после монтажа:

Тщательно вымойте и высушите фару снаружи.
Обильно полейте фару (особенно зоны соединений, сальников и крышек) водой из шланга или лейки в течение 5-10 минут, имитируя сильный дождь.
Внимательно осмотрите фару изнутри (через стекло/линзу) на предмет появления капель воды или конденсата.
Проверьте состояние разъемов и проводов под капотом возле фары – они должны быть сухими.

Обнаружение влаги внутри фары или на разъемах требует немедленного отключения питания, демонтажа фары, полной просушки и повторной герметизации проблемных мест с использованием специальных автомобильных герметиков (например, на силиконовой основе), предназначенных для высоких температур. Негерметичная фара – гарантированная поломка в ближайшей перспективе.

Тестирование ближнего/дальнего света

Тестирование корректности работы режимов – обязательный этап после установки биксенона. Проверка проводится на ровной площадке в темное время суток или в затемненном помещении с использованием специального экрана. Автомобиль должен располагаться строго перпендикулярно стене на расстоянии 10 метров с нормативной загрузкой (водитель + топливный бак минимум наполовину).

Предварительно убедитесь в чистоте оптики, правильном давлении в шинах и исправности системы корректора угла наклона фар. Центры световых пятен обеих фар должны находиться на одинаковой высоте от земли, соответствующей реальному положению фар на автомобиле.

Ключевые параметры для проверки

Режим	Критерий	Норма
Ближний свет	Граница светотени	Чёткая горизонтальная линия с асимметричным подъёмом справа (для Праворульных авто)
	Высота центра пучка	Не выше отметки центров фар на экране
	Равномерность	Отсутствие тёмных пятен в зоне освещения
Дальний свет	Центр пучка	Совпадение с точкой пересечения осевой линии авто и линии центров фар
	Интенсивность	Яркое пятно по центру без размытых границ

При переключении между режимами обратите внимание на:

Скорость срабатывания: переход ближний↔дальний должен происходить мгновенно
Точность позиционирования шторки/линзы: отсутствие частичного затемнения или засветки в неположенных зонах
Синхронность работы фар: оба модуля переключаются одновременно без рассинхрона

Обязательно проверьте отсутствие слепящего эффекта для встречного транспорта при ближнем свете. При выявлении отклонений потребуется юстировка угла наклона фар или диагностика механизма переключения рефлектора/линзы.

Частые ошибки при самостоятельной установке

Многие автовладельцы пренебрегают изучением технических требований и особенностей конструкции фар своего автомобиля перед монтажом. Это приводит к несовместимости компонентов и некорректной работе светового оборудования.

Ошибки в подключении электрической части – ещё одна распространённая проблема. Неверное соединение проводов или отсутствие защиты цепи может вызвать короткое замыкание и повреждение электросистемы автомобиля.

Критические недочёты и их последствия

Ошибка	Последствия
Установка в фары, не предназначенные для ксенона	Ослепление встречных водителей, неравномерное светораспределение
Неправильная фиксация ламп в цоколе	Перегрев элементов, оплавление отражателя
Отказ от монтажа автокорректора фар	Нарушение ПДД, невозможность пройти техосмотр
Пренебрежение герметизацией	Запотевание фары, окисление контактов
Неправильная установка блоков розжига	Выход из строя компонентов из-за перегрева или вибрации

Особенно опасно неверное позиционирование лампы внутри фары. Смещение источника света всего на 1-2 мм искажает пучок и создаёт опасные для движения "засветы".

Игнорирование необходимости профессиональной регулировки фар после установки – завершающая ошибка. Без использования оптического стенда добиться правильного светотеневого пучка невозможно, что сводит на нет все преимущества биксенона.

Эффективность биксенона в плохую погоду

Биксеноновые фары, несмотря на высокую яркость и дальность освещения в ясных условиях, демонстрируют сниженную эффективность при плохой погоде. Белый свет с температурой 4300-6000K, характерный для ксенона, обладает короткой длиной волны, что усиливает его рассеивание в дождь, туман или снегопад. В результате вместо четкого светового пучка образуется световая "стена", ухудшающая видимость дорожного полотна и объектов.

Капли воды или снежинки в воздухе работают как микроскопические призмы, отражающие и преломляющие яркий свет биксенона. Это создает эффект ослепления водителя и уменьшает контрастность изображения. Особенно критична ситуация на мокром асфальте: световой поток отражается от влажной поверхности, сокращая различимость разметки и препятствий.

Факторы, влияющие на эффективность

Цветовая температура: Лампы выше 5000K сильнее рассеиваются в осадках из-за голубоватого оттенка.
Чистота оптики: Загрязненные или помутневшие рассеиватели усиливают паразитное рассеивание.
Корректность настройки: Неотрегулированные фары слепят встречных водителей и создают "засвет" перед автомобилем.

Погодное условие	Эффект на биксенон	Рекомендации
Сильный дождь/снег	Световая "завеса", ослепление	Снизить скорость + включить ПТФ
Туман	Отражение от водяной взвеси	Использовать противотуманные фары
Мокрый асфальт	Блики, потеря контрастности	Переключение на ближний свет

Для компенсации недостатков в непогоду критически важно использовать штатные противотуманные фары с желтоватым спектром (2500-3000K), который меньше рассеивается. Дополнительно требуется:

Регулярная очистка фар и лобового стекла.
Проверка угла наклона фар каждые 6 месяцев.
Применение омывателей фар в зимний период.

Юридические нюансы использования биксенона

В Российской Федерации установка биксеноновых ламп строго регламентирована законодательством. Основным документом является Технический регламент Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011), где четко указаны требования к световым приборам.

Главное ограничение: биксеноновые лампы разрешено использовать исключительно в фарах, изначально предназначенных для этого типа источника света (имеющих маркировку "DR", "DCR", "DC" или "HC" на рассеивателе). Установка биксенона в фары, рассчитанные на галогенные лампы (с маркировкой "H", "HR" или "HCR"), категорически запрещена.

Последствия нарушения требований

Отказ в прохождении техосмотра: Транспортное средство не получит диагностическую карту.
Штраф по КоАП РФ:
- Статья 12.5 ч.3: Управление ТС с установленными световыми приборами красного цвета или режим работы которых не соответствует требованиям → лишение прав на 6-12 месяцев + конфискация приборов.
- Статья 12.5 ч.1: Управление ТС при наличии неисправностей, при которых эксплуатация запрещена → предупреждение или штраф 500 руб. (если инспектор квалифицирует несоответствие фар как такую неисправность).
Проблемы при ДТП: Виновность может быть пересмотрена из-за незаконной модификации светотехники.
Конфискация оборудования: Незаконно установленные фары/лампы могут быть изъяты.

Для легальной установки биксенона необходимо либо покупать автомобиль с заводскими биксеноновыми фарами, либо проводить сертифицированную замену всего блока фары на тип, предназначенный для биксенона, с последующим обязательным внесением изменений в конструкцию ТС (согласно процедуре, установленной МВД РФ и Техническим регламентом). Самостоятельная замена только ламп или установка "линз" в галогенные фары без сертифицированного переоборудования незаконна.

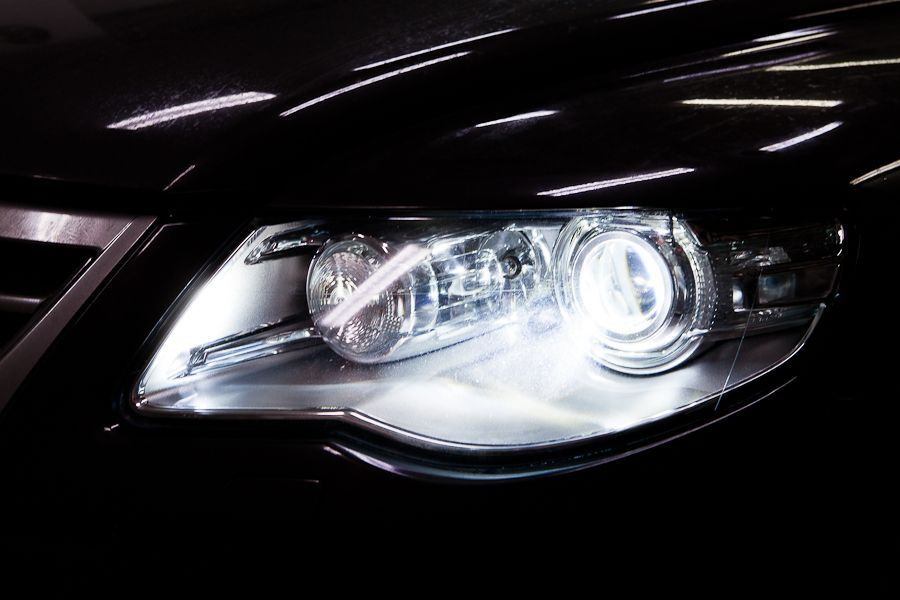

Срок службы биксеноновых модулей

Средний ресурс биксеноновых ламп составляет 2000–3000 часов непрерывной работы, что в 2–3 раза превышает срок службы галогенных аналогов. Этот показатель варьируется в зависимости от качества компонентов, стабильности напряжения и условий эксплуатации. Деградация светового потока (потеря яркости) начинается после 1000 часов использования, но критичным считается снижение на 30–40%, после чего рекомендована замена.

На долговечность модулей влияют: частота включения/выключения (стартовые скачки напряжения сокращают ресурс), герметичность фары (конденсат и пыль разрушают электронику), вибрации и перепады температур. Блоки розжига (ballast) выходят из строя чаще самих ламп из-за перегрева или некачественных радиодеталей.

Факторы, сокращающие срок службы

Нерегулярное напряжение в бортовой сети (неисправный генератор, старые АКБ)
Механические повреждения (трещины колбы, деформация цоколя)
Установка неоригинальных модулей (дешевые аналоги с заниженными характеристиками)
Частая езда с фарами ближнего света в дневное время

Компонент	Средний ресурс (часы)	Основные причины поломки
Ксеноновая лампа	2500±500	Выгорание электродов, помутнение колбы
Блок розжига	1500–4000	Перегрев, пробой конденсаторов, коррозия

Признаки скорого выхода из строя: мерцание света при включении, самопроизвольное отключение фар, неравномерный цветовой оттенок между правой и левой лампой. Для продления ресурса избегайте касания колбы голыми руками (жировые следы приводят к локальному перегреву) и используйте защиту от коротких замыканий.

Проверка и замена перегоревших компонентов

Диагностику начинают с выявления неисправного элемента: чаще выходят из строя лампы или блоки розжига. Проверку лампы выполняют визуально – почернение колбы или обрыв нити накала явно указывают на перегорание. Для точной диагностики работоспособности используйте тестовый комплект или подключите подозрительную лампу к заведомо исправному блоку розжига другой фары.

Блоки розжига проверяют подачей напряжения 12В на управляющие контакты при подключенной лампе – характерное щелкание и кратковременное зажигание дуги подтверждают исправность. Отсутствие реакции сигнализирует о необходимости замены блока. Обязательно сверяйте маркировку новых компонентов со старыми – несовместимость по мощности или протоколу управления вызовет сбои.

Порядок замены компонентов

Отключите питание: снимите клемму «-» с АКБ перед любыми работами.
Демонтируйте фару (при необходимости) для доступа к задней крышке.
Замените перегоревший элемент:
- Лампу – беритесь только за цоколь в перчатках (жировые следы на колбе приводят к перегреву).
- Блок розжига – отсоедините разъемы и крепежные болты.
Проверьте контакты и проводку на отсутствие окислов, переломов, оплавления.
Установите компоненты, закройте фару, подключите АКБ.

Компонент	Признак неисправности	Решение
Лампа	Мигание, неравномерный свет, полное отсутствие свечения	Замена парой (даже если вторая работает)
Блок розжига	Отсутствие характерного «поджигающего» звука, фары не включаются	Замена блока
Проводка/разъемы	Оплавление изоляции, окисление контактов, перебитые провода	Чистка контактов, замена поврежденных участков

Важно! После замены выполните коррекцию угла наклона фар. Использование компонентов с неподходящими характеристиками (например, лампы D2S вместо D2R) приведет к ослеплению встречного транспорта и преждевременному выходу из строя.

Список источников

Статья подготовлена с использованием специализированных технических материалов и практических руководств, посвящённых устройству автомобильного света и модернизации оптических систем. Основное внимание уделено официальным данным производителей комплектующих и нормативным документам, регулирующим использование фар.

Дополнительно проанализированы экспертные публикации автоэлектриков и отчёты о независимых тестах оборудования. Отдельно изучены требования ПДД и ГОСТов, определяющие законность установки биксенона в транспортных средствах.

Основные категории источников

Техническая документация от производителей биксеноновых ламп и блоков розжига (Philips, Osram, Hella)
Профессиональные руководства по автомобильной светотехнике и электромонтажу
Официальные стандарты: ГОСТ Р 41.112-2005 (ЕЭК ООН №112) и ГОСТ Р 51709-2001
Актуальная редакция Правил дорожного движения РФ (раздел "Основные положения")
Технические отчёты испытательных лабораторий (типа НИЦИАМТ)
Инструкции по установке штатных биксеноновых фар для конкретных моделей авто
