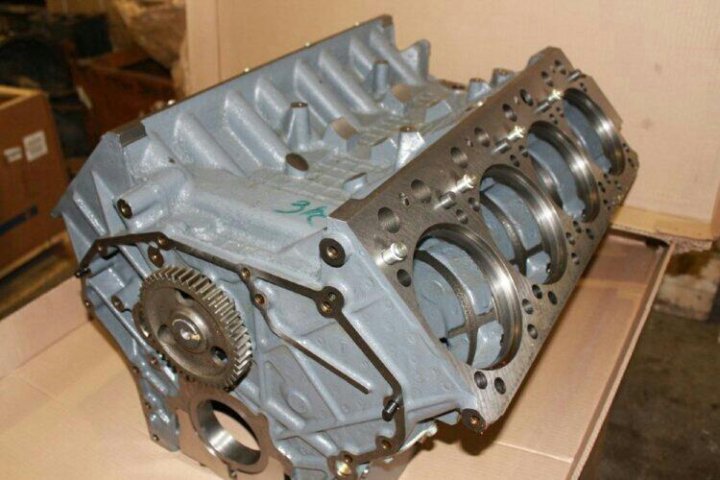

Блок цилиндров КамАЗа - основа мощного двигателя

Статья обновлена: 18.08.2025

В грохочущем мире тяжелых грузовиков КамАЗ скрыт компонент, определяющий саму суть их легендарной выносливости.

Блок цилиндров – монолитный фундамент двигателя, где рождается преобразование энергии в движение.

Эта сложная отливка из чугуна или алюминия служит каркасом для кривошипно-шатунного механизма, основой для головки блока и лабиринтом для систем смазки и охлаждения.

От его точной геометрии и абсолютной прочности напрямую зависит мощность, ресурс и надежность всего силового агрегата.

Материалы производства: чугунные и алюминиевые блоки

Традиционные двигатели КамАЗ десятилетиями использовали исключительно чугунные блоки цилиндров. Этот материал обеспечивает исключительную прочность и износостойкость при экстремальных нагрузках, характерных для грузовых перевозок и спецтехники. Чугун обладает высокой демпфирующей способностью, эффективно гася вибрации мощного дизеля, и хорошо переносит перегревы.

Современные модификации двигателей КамАЗ постепенно интегрируют алюминиевые блоки с запрессованными чугунными гильзами. Такая конструкция значительно снижает массу силового агрегата (до 30-40%), улучшая топливную экономичность и динамику транспортного средства. Алюминий обеспечивает лучший отвод тепла от камер сгорания, но требует сложной инженерной проработки для сохранения жесткости конструкции.

Ключевые отличия материалов

Критерий	Чугунный блок	Алюминиевый блок
Масса	Значительная	Сниженная на 30-40%
Теплопроводность	Умеренная	Высокая
Прочность	Превосходная	Требует усиления рёбрами жёсткости
Ремонтопригодность	Легкая расточка гильз	Замена запрессованных гильз
Стоимость	Ниже	Выше из-за сложности производства

Эксплуатационные особенности:

Чугун: Гарантирует ресурс свыше 1 млн км, устойчив к детонации, но увеличивает общий вес машины.
Алюминий: Требует более качественных охлаждающих жидкостей и контроля температурных режимов для предотвращения деформации.

В современных КамАЗах чугун остаётся стандартом для тяжёлых условий эксплуатации (например, в версиях КамАЗ-54901), тогда как алюминиевые блоки применяются в линейках с повышенными экологическими требованиями и облегчённой конструкцией (например, КамАЗ-5305). Инженеры комбинируют материалы: алюминиевый блок с чугунными гильзами оптимально сочетает преимущества обеих технологий.

Обработка постелей коленвала - критичная операция

Точность обработки постелей коленчатого вала напрямую определяет ресурс и надежность всего двигателя КамАЗ. Эти посадочные места в блоке цилиндров должны обеспечивать идеальную геометрию и соосность коренных шеек коленвала при любых температурных и нагрузочных режимах работы силового агрегата.

Допуски на размеры и форму постелей исчисляются микрометрами – отклонение от соосности не должно превышать 0,02 мм на длине блока. Шероховатость поверхности Ra 0,32–0,63 мкм обеспечивает необходимую герметичность прилегания вкладышей подшипников и эффективный отвод тепла от коленвала.

Ключевые требования и методы

Обработка ведется на высокоточных расточно-хонинговальных станках в несколько этапов:

Черновая расточка с формированием базовой геометрии
Термостабилизация блока для снятия напряжений
Чистовая обработка с контролем размеров после каждой проходки
Хонингование сеткой алмазных брусков для финишной точности

Основные риски при нарушении технологии:

Перегрев вкладышей из-за недостаточной площади контакта
Ускоренный износ шеек коленвала и задиры
Потеря давления масла в системе смазки
Вибрации, приводящие к разрушению блока

Контроль включает 100% проверку:

Параметр	Допуск
Диаметр постели	±0,008 мм
Соосность	0,02 мм/1000 мм
Овальность	не более 0,005 мм

Финишная операция – притирка постелей с коленвалом в сборе с вкладышами для достижения оптимального контактного пятна. Только комплексный подход гарантирует ресурс в 1,2 млн км без капитального ремонта.

Система охлаждения. Каналы рубашки блока

Эффективный отвод тепла от критически важных узлов силового агрегата КамАЗа обеспечивается сложной системой охлаждения, ключевым элементом которой является "рубашка охлаждения" блока цилиндров. Эта рубашка представляет собой целую сеть внутренних полостей и каналов, отлитых непосредственно в теле блока из высокопрочного чугуна во время его изготовления. Эти каналы образуют единый контур, плотно окружающий гильзы цилиндров и верхнюю часть кривошипно-шатунного механизма – зоны наиболее интенсивного тепловыделения.

По замкнутой системе каналов рубашки под давлением непрерывно циркулирует охлаждающая жидкость (антифриз). Жидкость, нагреваясь от стенок гильз цилиндров и головки блока, поглощает избыточное тепло, не допуская локальных перегревов, способных вызвать задиры, коробление деталей или даже прогорание поршней. Равномерность охлаждения по всей длине цилиндрового ряда – критически важный фактор для стабильной работы и долговечности двигателя большой мощности.

Конструкция и функциональные особенности каналов рубашки

Конфигурация каналов рубашки тщательно спроектирована для достижения нескольких целей:

Максимальный контакт с нагретыми зонами: Каналы проходят в непосредственной близости от стенок гильз цилиндров и камер сгорания (через каналы в верхней части блока и ГБЦ), а также в зоне расположения коренных подшипников коленчатого вала.
Равномерное распределение потока: Специальные перепускные каналы и конструкция водораспределительной трубы (устанавливаемой в некоторых моделях) направляют поток жидкости для минимизации "застойных" зон.
Поддержание оптимальной температуры: Термостат регулирует объем жидкости, проходящей через радиатор, обеспечивая быстрый прогрев двигателя и поддержание стабильного теплового режима (80-95°C) при работе.

Надежность системы напрямую зависит от качества охлаждающей жидкости и своевременного обслуживания. Использование некачественной воды или смесей ведет к образованию:

Накипи и отложений: Снижают теплопроводность стенок каналов и сужают их проходное сечение, ухудшая циркуляцию.
Коррозии: Разрушает металл блока и компонентов системы изнутри, приводя к течам и засорению каналов продуктами коррозии.

Проходимость каналов рубашки – жизненно важный параметр. Их засорение – одна из частых причин перегрева двигателя КамАЗа, особенно в условиях интенсивной эксплуатации.

Технология гильзования цилиндров

Гильзование цилиндров в блоке двигателя КамАЗ – процесс установки специальных сменных втулок (гильз) в расточенные гнёзда блока. Эта технология обеспечивает ремонтопригодность и продлевает ресурс силового агрегата. Сухие гильзы запрессовываются с натягом в алюминиевый блок, создавая износостойкую поверхность для работы поршневых колец без прямого контакта с материалом блока.

"Мокрые" гильзы, применяемые в отдельных моделях, контактируют с охлаждающей жидкостью. Их уплотнение в нижней части осуществляется медными прокладками, а в верхней – резиновыми кольцами. Такая конструкция улучшает теплоотвод, но требует высокой точности при сборке для предотвращения протечек антифриза в картер двигателя.

Ключевые аспекты технологии

При гильзовании блока КамАЗ критически важны следующие этапы:

Подготовка блока: Тщательная очистка посадочных мест от нагара и дефектов.
Расточка гнёзд: Обеспечение точных геометрических параметров (диаметр, соосность).
Контроль натяга: Для сухих гильз – 0.03-0.05 мм, предотвращающий проворачивание.

Материал гильз – легированный чугун с графитовыми включениями, обработанный высокочастотным током для повышения твёрдости рабочей поверхности. После запрессовки выполняется финишная обработка:

Хонингование внутренней поверхности для создания микрорельефа, удерживающего масло.
Фрезерование верхнего торца гильз в уровень с плоскостью блока.

Тип гильзы	Преимущества	Особенности монтажа
Сухая	Жёсткость конструкции, простота замены	Нагрев блока перед запрессовкой
Мокрая	Эффективное охлаждение	Обязательная замена уплотнительных колец

Правильно выполненное гильзование восстанавливает компрессию, снижает расход масла и предотвращает перегрев двигателя. Технология позволяет проводить до 3-х капитальных ремонтов блока цилиндров без потери эксплуатационных характеристик.

Критерии выработки и методы диагностики

Критерии выработки блока цилиндров КамАЗа определяются измеряемыми параметрами, свидетельствующими о превышении допустимого износа критических поверхностей. Основными индикаторами служат отклонения геометрических размеров и нарушение целостности конструктивных элементов.

Диагностика проводится комплексно с применением инструментальных и аппаратных методов, позволяющих оценить текущее состояние без полной разборки двигателя. Своевременное выявление дефектов предотвращает катастрофические повреждения силового агрегата.

Ключевые критерии выработки

Деформация плоскости разъёма: превышение 0.1 мм на длине 1 м проверяется поверочной линейкой и щупом
Износ постелей коленвала: овальность свыше 0.03 мм и конусность более 0.015 мм на диаметре
Зазор в гильзах цилиндров: превышение 0.25 мм при замере нутромером в трёх плоскостях
Раковины и трещины: визуальное обнаружение в зонах перемычек, рубашки охлаждения, резьбовых отверстий
Коррозия гнёзд седел клапанов: глубина повреждений свыше 0.5 мм при визуальном контроле

Методы диагностики:

Пневмотестирование – подача сжатого воздуха под давлением 0.4-0.6 МПа для выявления микротрещин
Ультразвуковая дефектоскопия – определение толщины стенок и скрытых дефектов частотным диапазоном 2-5 МГц
Капиллярный контроль – нанесение пенетранта для визуализации поверхностных трещин
Измерение геометрии микрометрическими инструментами и индикаторными стендами

Восстановление блока цилиндров после перегрева

Перегрев двигателя вызывает необратимые изменения в структуре металла блока цилиндров КамАЗа. Наиболее опасным последствием является деформация постелей коленчатого вала и плоскости разъема с головкой блока, что нарушает соосность деталей и герметичность. Микротрещины в перемычках между цилиндрами или рубашке охлаждения также требуют тщательной диагностики, так как ведут к попаданию антифриза в масло или цилиндры.

Поверхностное выкрашивание алюминиевых втулок гильз цилиндров – еще одно типичное повреждение при перегреве, снижающее надежность посадки. Оценка степени коробления осуществляется с помощью поверочной плиты и набора щупов. Замеры производятся по диагоналям и периметру поверхности блока, а также в области опор коленвала индикаторными приспособлениями.

Этапы восстановительных работ

Первостепенная задача – механическая обработка:

Фрезерование плоскости разъема с ГБЦ на специализированном станке для восстановления геометрии.
Расточка постелей коленчатого вала под ремонтные вкладыши с обеспечением строгой соосности.
Глубокое растачивание или хонингование гнезд под гильзы цилиндров при необходимости.

Обнаруженные трещины устраняются методами холодного восстановления:

Просверливание концевых точек трещины для остановки ее развития.
Нарезание резьбы и установка стопорных медных штифтов по всей длине дефекта.
Обработка зоны полимерно-металлическими составами для дополнительной герметизации.

После ремонта обязательна гидравлическая опрессовка рубашки охлаждения под давлением 4-6 атм для контроля герметичности. Установка новых гильз цилиндров требует строгого соблюдения посадки с натягом и выступа над плоскостью блока.

Параметр	Норма после ремонта	Метод контроля
Плоскостность привалочной поверхности ГБЦ	Не более 0,05 мм	Линейка и щуп
Выступ гильзы над блоком	0,02–0,08 мм	Индикаторный нутромер
Соосность постелей коленвала	± 0,015 мм	Оптика или индикатор

Финишный этап – очистка масляных каналов струей сжатого воздуха и промывочной жидкостью. Качественно восстановленный блок гарантирует ресурс, сопоставимый с новым изделием, при условии соблюдения технологии и применения оригинальных гильз и уплотнителей.
