Панель приборов ВАЗ 2105 - устройство и модификации

Статья обновлена: 18.08.2025

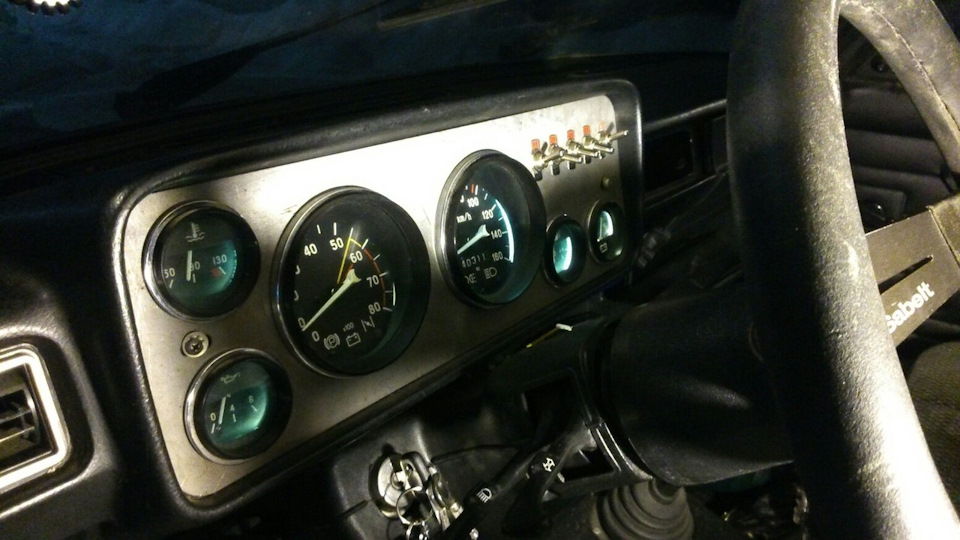

Панель приборов "классического" ВАЗ 2105 – важный элемент интерьера, сочетающий функциональность и узнаваемый дизайн эпохи.

Эта статья подробно рассматривает устройство штатной "приборки", ее основные компоненты и особенности эксплуатации.

Отдельное внимание уделено популярным методам тюнинга: от простой доработки подсветки до установки современных панелей.

Замена ламп подсветки на светодиоды своими руками

Демонтируйте панель приборов, открутив крепежные винты и аккуратно отсоединив тросик спидометра. Снимите защитный кожух, отстегнув фиксаторы по периметру, чтобы получить доступ к лампам подсветки.

Извлеките штатные лампы накаливания типа Т5 (номинал 1.2Вт, 12В), аккуратно проворачивая их цоколи против часовой стрелки. Подготовьте светодиодные аналоги с идентичным цоколем W2.1x9.5d, обращая внимание на цвет свечения (рекомендуется нейтрально-белый 4000-5000K).

Порядок установки светодиодов

Проверьте полярность каждого светодиода перед установкой (плюсовая ножка длиннее)
Вставьте светодиоды в посадочные гнёзда, фиксируя поворотом по часовой стрелке
Протестируйте подсветку, подключив клеммы АКБ без сборки панели

Важные нюансы: При неравномерном свечении добавьте светорассеивающие колпачки. Для стрелок спидометра используйте SMD-ленту с клеевым слоем, закрепив её по периметру шкал. Избегайте синих или холодных оттенков – они ухудшают читаемость приборов ночью.

Параметр	Лампы накаливания	Светодиоды
Энергопотребление	0.8-1.2А	0.1-0.2А
Срок службы	500-1000 часов	30 000+ часов
Нагрев	Сильный	Минимальный

Соберите панель в обратном порядке, уделяя внимание плотному прилеганию светофильтров. При появлении ошибки заряда аккумулятора установите резистор 2-5 Ом параллельно цепи подсветки – это компенсирует разницу нагрузки.

Перетяжка панели кожей: материалы и технология

Для перетяжки панели приборов ВАЗ 2105 кожей потребуется качественный автопластик толщиной 1,5-2 мм для основы, эластичная натуральная или искусственная кожа (0,8-1,2 мм), специальный клей на неопреновой основе (типа "Момент Кристалл" или профессиональный аэрозольный), острый нож, строительный фен и набор шпателей. Обязательна тщательная очистка и обезжиривание поверхностей пластика перед началом работ.

Технология включает демонтаж панели с последующей разборкой на отдельные элементы (торпедо, накладки приборов, дефлекторы). Старое покрытие полностью удаляется, поверхность зашкуривается для улучшения адгезии. Кожу раскраивают с запасом 2-3 см по контуру каждой детали, учитывая рельеф и изгибы. Для сложных форм материал предварительно прогревают феном.

Этапы перетяжки:

Нанесение клея тонким слоем на пластиковую деталь и изнаночную сторону кожи.
Выдержка до "схватывания" (5-10 минут в зависимости от клея).
Аккуратное совмещение материалов от центра к краям с разглаживанием шпателем.
Прогрев феном сложных рельефов для лучшего прилегания.
Обрезка излишков кожи с отступом 5 мм от края.
Заправка краев материала в технологические пазы.
Фиксация струбцинами или грузом до полного высыхания (24 часа).

Материал	Рекомендации
Кожа	Натуральная (Nappa) или качественная экокожа с PU-покрытием
Клей	Неопреновый, термостойкий (-40°C...+90°C)
Инструменты	Фен (500-700 Вт), резиновый шпатель, угловой резак

Важно: При работе с феном избегайте перегрева пластика (максимум 120°C). Для долговечности обработайте швы силиконовой смазкой. Сложные элементы (воздуховоды, ручки) требуют создания шаблонов из бумаги перед раскроем кожи.

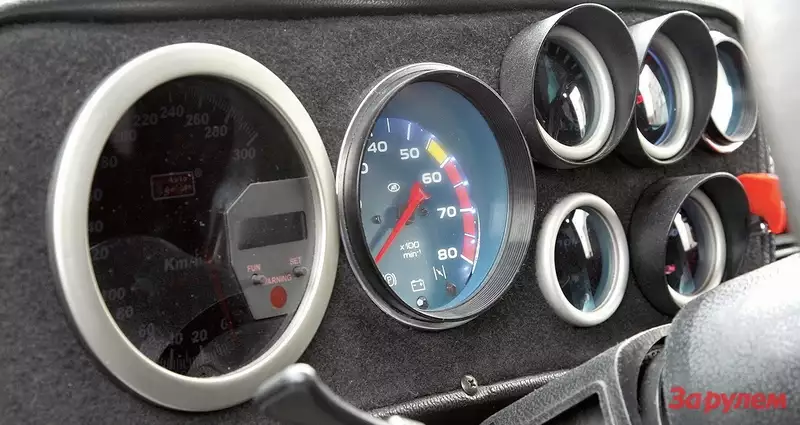

Установка дополнительных приборов (вольтметр, тахометр)

Интеграция вольтметра и тахометра в штатную панель ВАЗ 2105 требует точного определения мест установки и аккуратного врезания в пластиковую основу. Для аналоговых приборов диаметр посадочного отверстия обычно составляет 52-60 мм, а для цифровых моделей необходимо предусмотреть крепление мини-дисплея или контроллера в скрытой зоне торпедо.

Подключение осуществляется через отдельные предохранители в монтажном блоке с обязательной изоляцией проводов термоусадкой. Вольтметр запитывается напрямую от аккумулятора через реле для точного мониторинга напряжения, а сигнальный провод тахометра подключается к выводной клемме «К» катушки зажигания с использованием экранированного кабеля для защиты от помех.

Схемы подключения и рекомендации

Ключевые этапы монтажа:

Снятие комбинации приборов с отключением разъемов
Разметка посадочных мест с учетом глубины корпусов
Фрезеровка отверстий коронкой с последующей зачисткой кромок
Прокладка проводки через технологические каналы торпедо

Прибор	Точка подключения +12В	Сигнальный провод	Масса
Вольтметр	Клемма АКБ (через предохранитель 5А)	Не требуется	Кузов (ближняя точка)
Тахометр	Зажигание (IGN+)	Вывод «К» катушки	Отрицательна клемма АКБ

Важно: При установке цифровых модификаций требуется:

Дополнительный стабилизатор напряжения при использовании дешевых китайских модулей
Экран кабеля тахометра заземляется только с одной стороны
Проверка калибровки тахометра мультиметром с функцией измерения частоты

Покраска и аэрография элементов панели

Покраска панели приборов ВАЗ 2105 начинается с полной разборки и демонтажа пластиковых элементов: основного щитка, накладок воздуховодов, дефлекторов, рамки магнитолы и рукояток. Каждую деталь обезжиривают антисиликоном или спиртосодержащим составом, после чего обрабатывают мелкозернистой наждачной бумагой для улучшения адгезии. Обязательный этап – грунтование пластика специализированным составом, предотвращающим отслаивание краски при вибрациях.

Для финишного покрытия используют аэрозольные автоэмали или акриловые составы, нанося 2-3 тонких слоя с межслойной просушкой. Матовые оттенки (угольный, графитовый) практичны для ежедневной эксплуатации, тогда как глянцевые или металлик создают акцентные зоны. Аэрография применяется для персонализации: нанесения контрастных узоров, спортивной полосы по периметру, логотипов или геометрических паттернов через трафареты.

Технологические особенности

Типы красок: Полиуретановые (устойчивы к УФ-излучению), мягкие эластомеры (маскируют мелкие неровности)
Инструменты: Аэрограф для сложной графики, трафареты из виниловой пленки, малярный скотч для зонирования
Финишная защита: Полиуретановый лак с матовым/сатиновым эффектом, наносимый распылением

Этап	Ключевые операции	Материалы
Подготовка	Шлифовка P400-P600, обезжиривание	Абразивные губки, антистатик
Грунтование	Распыление в 2 слоя с промежуточной сушкой	Plastic Primer, адгезионный грунт
Декорирование	Аэрография, маскирование, тонирование	Автоэмали, стайлерские краски

После высыхания лака детали аккуратно устанавливают на место, избегая контакта с растворителями
Для подсветки аэрографированных элементов интегрируют светодиодные ленты с контроллером цвета
Эксплуатационная проверка включает тест на бликование: сложные текстуры не должны отвлекать водителя
