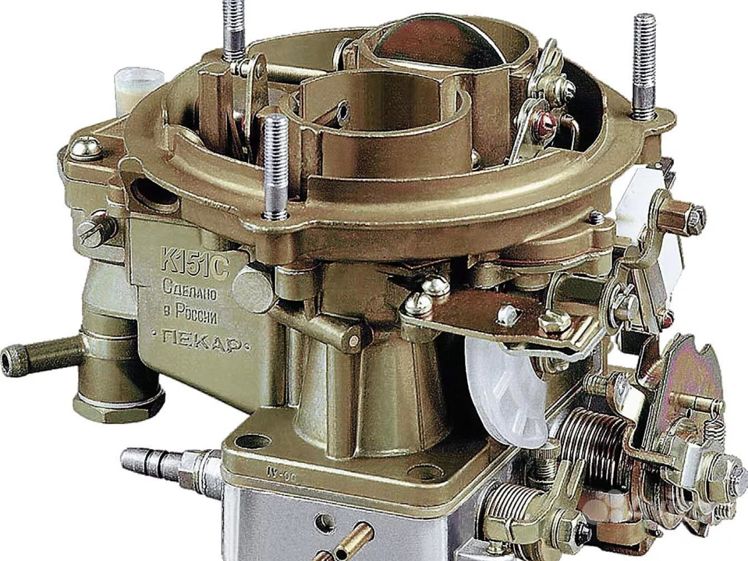

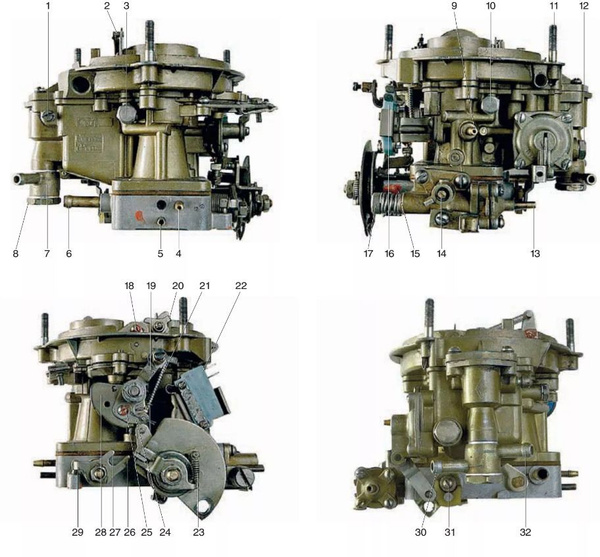

Карбюратор К-151 - Устройство, Настройка, Устранение неполадок
Статья обновлена: 18.08.2025
Карбюратор К-151 остаётся ключевым элементом топливной системы в классических моделях ВАЗ. Понимание его конструкции, принципов настройки и типовых поломок критично для стабильной работы двигателя.
Данная статья детально разбирает устройство агрегата, методики регулировки холостого хода и качества смеси, а также распространённые неисправности с практическими рекомендациями по их устранению.
Принцип работы топливной системы карбюратора
Топливная система карбюратора обеспечивает непрерывную подачу бензина из бака, его дозирование и смешивание с воздухом. Основная задача – создание горючей смеси оптимального состава для всех режимов работы двигателя.
Топливо поступает в поплавковую камеру через игольчатый клапан, регулируемый поплавком для поддержания постоянного уровня. При открытии дроссельной заслонки разрежение из смесительной камеры передается в распылители главных дозирующих систем. Топливо проходит через калиброванные жиклеры, смешивается с воздухом из эмульсионных трубок и распыляется в диффузоре. Разряжение в диффузоре усиливает подсос топливовоздушной эмульсии, обеспечивая ее равномерное распределение во впускном коллекторе.
Ключевые элементы системы:
- Поплавковая камера – стабилизирует уровень топлива
- Жиклеры – калиброванные отверстия для дозирования топлива и воздуха
- Распылители – выводят эмульсию в воздушный поток
- Диффузор – создает зону разрежения для подсоса топлива
Режимы работы:
- Холостой ход – смесь подается через каналы системы холостого хода
- Средние нагрузки – работают главные дозирующие системы
- Высокие нагрузки – подключается экономайзер мощностных режимов
- Резкое ускорение – включается ускорительный насос
Необходимые инструменты для регулировки карбюратора
Качественная регулировка карбюратора К-151 требует использования специализированных инструментов. Отсутствие нужного оборудования приводит к неточным настройкам и риску повреждения компонентов.
Подготовьте следующие инструменты до начала работ. Убедитесь в их исправности и чистоте для обеспечения корректных измерений и безопасной работы с топливной системой.
Основной набор инструментов
- Отвертки: крестовая и шлицевая (узкая) для регулировочных винтов
- Набор гаечных ключей: рожковые (8-14 мм), накидные (12-17 мм)
- Тонкая игла или проволока для прочистки жиклёров
- Чистые ветошь и ёмкость для сбора бензина
- Пинцет для извлечения мелких деталей
| Измерительное оборудование | Назначение |
|---|---|
| Тахометр | Контроль оборотов холостого хода |
| Стробоскоп (для ОЗСК) | Проверка угла опережения зажигания |
| Вакуумметр | Измерение разряжения в каналах |
Дополнительно рекомендуется: компрессор для продувки каналов, защитные очки и резиновые перчатки. Для точной настройки состава смеси необходим газоанализатор.
Настройка уровня топлива в поплавковой камере
Регулировка уровня выполняется при снятой верхней крышке карбюратора и перевернутой поплавковой камере. Контроль осуществляется по расстоянию между прокладкой крышки и верхней кромкой поплавка. Для К-151 этот параметр должен составлять 6,5±0,25 мм.
Изгибанием язычка кронштейна поплавка изменяют положение игольчатого клапана. При увеличении зазора уровень топлива снижается, при уменьшении – повышается. Проверка проводится на холодном двигателе с отключенным топливным насосом.
Последовательность действий
- Снять воздушный фильтр и отсоединить топливные шланги
- Открутить винты крепления верхней крышки карбюратора
- Перевернуть крышку с закреплённым поплавком горизонтально
- Измерить зазор штангенциркулем в трёх точках
- Подогнуть язычок кронштейна при отклонении от нормы
Критические ошибки при регулировке:
- Перелив топлива через распылители
- Недостаточное заполнение поплавковой камеры
- Деформация поплавка при изгибании кронштейна
- Загрязнение игольчатого клапана
| Симптомы при нарушении уровня | Последствия |
| Заниженный уровень | Обеднение смеси, провалы при разгоне |
| Завышенный уровень | Переобогащение смеси, черный дым из выхлопа |
| Неравномерность по камерам | Разная работа цилиндров, вибрации |
После регулировки обязательно проверьте герметичность клапана подачей давления 0,3 кгс/см². Утечка топлива указывает на износ иглы или седла клапана.
Регулировка холостого хода двигателя
Регулировка холостого хода (ХХ) карбюратора К-151 обеспечивает стабильную работу прогретого двигателя без нагрузки при минимально возможных оборотах. Основная цель – достижение оптимального соотношения топливовоздушной смеси через дозирующие элементы системы ХХ при закрытой дроссельной заслонке.
Процедура выполняется на прогретом до рабочей температуры (80-90°C) двигателе с исправными системами зажигания, подачи топлива и герметичностью впускного тракта. Обязательно отключаются все энергопотребители (фары, печка), а воздушный фильтр должен быть чистым.
Порядок регулировки
- Пустите двигатель, прогрейте его до рабочих температур.
- Проверьте базовые обороты ХХ тахометром (норма для большинства двигателей с К-151: 750-850 об/мин).
- Найдите регулировочные винты:
- Винт количества смеси (ограничитель открытия дросселя) – обычно утоплен в корпусе, регулирует поток воздуха.
- Винт качества смеси (состава) – доступен снаружи, изменяет сечение топливного жиклёра ХХ.
- Вращайте винт качества до достижения максимально ровных оборотов.
- Винтом количества установите минимальные устойчивые обороты (не ниже 700 об/мин).
- Повторно вращайте винт качества, добиваясь максимальных оборотов. Если они превышают норму – снова снижайте винтом количества.
- Повторяйте пункты 5-6 до устойчивой работы на 750-850 об/мин при оптимальном составе смеси.
Контроль и признаки неправильной регулировки
| Проблема | Возможная причина |
| Двигатель глохнет на ХХ | Слишком бедная смесь, низкие обороты |
| Плавающие обороты | Неправильное соотношение качества/количества |
| Высокие обороты ХХ (>900 об/мин) | Избыток воздуха (винт количества) |
| Чёрный дым, хлопки в глушителе | Переобогащённая смесь (винт качества) |
После регулировки резко нажмите и отпустите педаль газа. Двигатель должен быстро вернуться к стабильным оборотам ХХ без попыток остановки. Проверьте содержание CO в выхлопе газоанализатором (оптимально: 0.5-1.5%). При отсутствии прибора ориентируйтесь на ровную работу и отсутствие запаха бензина.
Проверка и корректировка пускового устройства
Проверка работоспособности пускового устройства карбюратора К-151 выполняется при снятом воздушном фильтре. Убедитесь в синхронном перемещении воздушной заслонки и тяги диафрагмы при ручном вытягивании троса "подсоса". При отпускании троса заслонка должна полностью открываться, а диафрагма возвращаться в исходное положение без заеданий. Контролируйте герметичность корпуса диафрагмы и целостность вакуумных каналов – подсос воздуха недопустим.
Для регулировки пусковых зазоров карбюратор должен быть прогрет до рабочей температуры. Отключите тягу привода воздушной заслонки и проверьте зазор между кромкой заслонки и стенкой камеры в закрытом положении. Нормативный параметр составляет 1.0±0.1 мм. Корректировка осуществляется подгибанием регулировочного рычага на оси заслонки. Одновременно измеряйте зазор дроссельной заслонки первичной камеры (должен быть 0.9-1.0 мм), регулируемый винтом пускового устройства.
Последовательность регулировки
- Снимите корпус воздушного фильтра
- Прогрейте двигатель до 80-85°C
- Отсоедините тягу привода от воздушной заслонки
- Проверьте исходный зазор воздушной заслонки щупом
- При необходимости отрегулируйте зазор подгибом рычага
- Зафиксируйте воздушную заслонку в закрытом состоянии
- Измерьте зазор дроссельной заслонки первичной камеры
- Отрегулируйте винтом пускового устройства до нормы 0.9-1.0 мм
Типовые неисправности
- Затрудненный пуск на "подсосе" – заедание оси воздушной заслонки, обрыв диафрагмы
- Провалы при прогреве – неотрегулированный зазор дроссельной заслонки
- Плавающие обороты – подсос воздуха в корпусе диафрагмы
- Неполное открытие заслонки – деформация тяги, заклинивание троса
| Параметр | Нормальное значение | Инструмент контроля |
| Зазор воздушной заслонки | 1.0 ± 0.1 мм | Щуп №0.9-1.1 |
| Зазор дроссельной заслонки | 0.9-1.0 мм | Щуп №0.9-1.0 |
| Ход штока диафрагмы | 8.0-8.5 мм | Линейка |
После регулировки обязательно проверьте работу на работающем двигателе: при вытягивании троса "подсоса" обороты должны устойчиво держаться на уровне 3200-3600 об/мин. Падение или неустойчивая работа указывают на негерметичность вакуумной системы либо недостаточный зазор дроссельной заслонки.
Типичные неисправности и симптомы проблем
Неисправности карбюратора К-151 проявляются через характерные сбои в работе двигателя. Основные причины включают засорение каналов и жиклеров, износ компонентов, нарушение регулировок и утечки топлива или воздуха.
Диагностика требует исключения проблем со смежными системами (зажигание, компрессия), но специфические симптомы четко указывают на неполадки в карбюраторе. Ниже приведены наиболее распространенные случаи.
| Симптом | Возможная причина |
|---|---|
| Двигатель не запускается или запускается с трудом |
|
| Неустойчивый холостой ход, остановка двигателя на ХХ |
|
| Провалы, рывки при разгоне, потеря мощности |
|
| Повышенный расход топлива, черный дым из выхлопа |
|
| Двигатель "троит", перегрев, хлопки в карбюратор |
|
| Затопление карбюратора, топливо в воздушном фильтре |
|
Чистка жиклёров и воздушных каналов
Загрязнение жиклёров и воздушных каналов – распространённая причина нарушений в работе карбюратора К-151. Отложения топливных смол, пыли или механических частиц изменяют пропускную способность калиброванных отверстий, что напрямую влияет на состав топливовоздушной смеси на всех режимах работы двигателя.
Результатом становятся неустойчивые обороты холостого хода, провалы при резком открытии дроссельной заслонки, повышенный расход топлива, затруднённый пуск и потеря мощности. Регулярная чистка этих элементов – обязательная часть обслуживания карбюратора.
Процедура чистки
Необходимые материалы и инструменты:
- Чистящий аэрозоль для карбюраторов
- Сжатый воздух (компрессор)
- Мягкая медная проволока
- Чистый безворсовый материал
- Ёмкость для промывки
Последовательность действий:
- Демонтаж: Снимите верхнюю крышку карбюратора и поплавковую камеру. Аккуратно выверните все жиклёры (главные, холостого хода, экономайзера), эмульсионные трубки и воздушные жиклёры. Запомните их расположение!
- Предварительная очистка: Удалите видимые загрязнения с деталей и корпуса карбюратора сухой ветошью.
- Промывка жиклёров и каналов:
- Обработайте жиклёры и каналы в корпусе аэрозольным очистителем. Дайте раствору подействовать 5-10 минут.
- Продуйте все элементы и каналы струёй сжатого воздуха строго в направлении их штатной работы.
- Механическая чистка: Для стойких отложений в жиклёрах осторожно используйте отрезок мягкой медной проволоки подходящего диаметра. Категорически запрещено применять стальные иглы, спицы или свёрла – они повредят калибровку!
- Контроль и сборка: Убедитесь в чистоте и свободном прохождении воздуха через все жиклёры и каналы. Установите элементы на штатные места с правильным усилием затяжки.
Критические ошибки при чистке:
| Ошибка | Последствие |
|---|---|
| Применение твёрдых инструментов для прочистки отверстий | Разрушение калибровки жиклёра, необратимое изменение производительности |
| Перепутывание жиклёров при установке | Некорректная работа карбюратора на определённых режимах |
| Использование грубого ветоши или оставление ворса | Повторное засорение каналов, попадание мусора в топливную систему |
| Продувка каналов в обратном направлении | Забивание загрязнений вглубь системы |
Проверка после чистки: После сборки и установки карбюратора обязательна регулировка уровня топлива в поплавковой камере, холостого хода и качества смеси. Убедитесь в отсутствии подсоса воздуха и герметичности соединений.
Список источников
При подготовке статьи о карбюраторе К-151 использовались специализированные технические материалы и практические руководства, обеспечивающие достоверность информации об устройстве, регулировках и типичных неисправностях.
Основой для анализа послужили официальная документация производителя, профильные издания для автомехаников и проверенные ресурсы автомобильной тематики, посвященные обслуживанию карбюраторных систем отечественных автомобилей.
- Руководство по ремонту и эксплуатации ВАЗ-2101–2107 (разделы по топливной системе)
- Техническая документация завода-изготовителя ДААЗ (Паспорт карбюратора К-151)
- Учебное пособие: "Устройство и обслуживание карбюраторов" (автор С.В. Корниенко)
- Статьи из журнала "За рулём" (архивные выпуски 1980-1990-х гг.)
- Профессиональные мастер-классы по регулировке карбюраторов на ресурсе AutoLada.ru
- Методические рекомендации НИИ Автопрома по диагностике карбюраторных двигателей
- Форумные обсуждения на тематических платформах (Drive2.ru, Авторевю)
