Гидравлические лебедки - характеристики и принцип работы

Статья обновлена: 18.08.2025

Гидравлическая лебедка представляет собой ключевое тяговое устройство, преобразующее энергию гидравлической системы в мощное механическое усилие. Основная функция оборудования – перемещение или подъем грузов в условиях высоких нагрузок и сложной эксплуатации.

Конструкция включает барабан с тросом, гидромотор, редуктор и систему управления. Отличительная особенность – способность работать под постоянной нагрузкой без перегрева, обеспечивая плавный ход и точное позиционирование груза.

Данный тип лебедок востребован в спецтехнике, судостроении и промышленности благодаря исключительной надежности, высокой грузоподъемности (до сотен тонн) и устойчивости к перегрузкам. Дополнительные преимущества – пожаробезопасность и минимальное искрообразование.

Принцип работы гидравлической лебедки

Гидравлическая лебедка преобразует энергию потока рабочей жидкости под давлением в механическое вращение барабана. Основу системы составляет замкнутый гидравлический контур, включающий насос, двигатель, распределитель и клапаны. Привод насоса (от ДВС, электромотора или ВОМ) создает поток масла, направляемый к гидравлическому мотору.

Давление жидкости приводит во вращение вал гидромотора, который через понижающий редуктор передает высокий крутящий момент на барабан. Намотка или размотка троса регулируется изменением направления потока масла. Предохранительные клапаны ограничивают максимальное давление, защищая систему от перегрузок.

Ключевые компоненты

Гидронасос: создает поток рабочей жидкости под давлением.
Гидромотор: преобразует энергию потока масла во вращательное движение.
Редуктор: увеличивает крутящий момент на барабане.
Распределитель: управляет направлением потока жидкости (вперед/назад).
Предохранительные клапаны: ограничивают рабочее давление в системе.

Последовательность операций:

Запуск привода насоса и создание потока масла.
Переключение распределителя для подачи жидкости в гидромотор.
Вращение вала гидромотора под давлением масла.
Передача крутящего момента через редуктор на барабан.
Автоматическая блокировка барабана при сбросе давления.

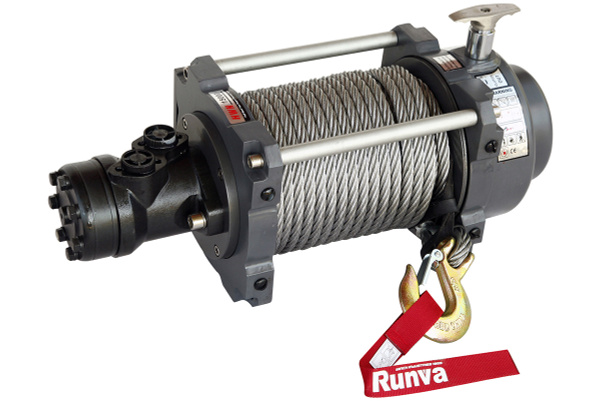

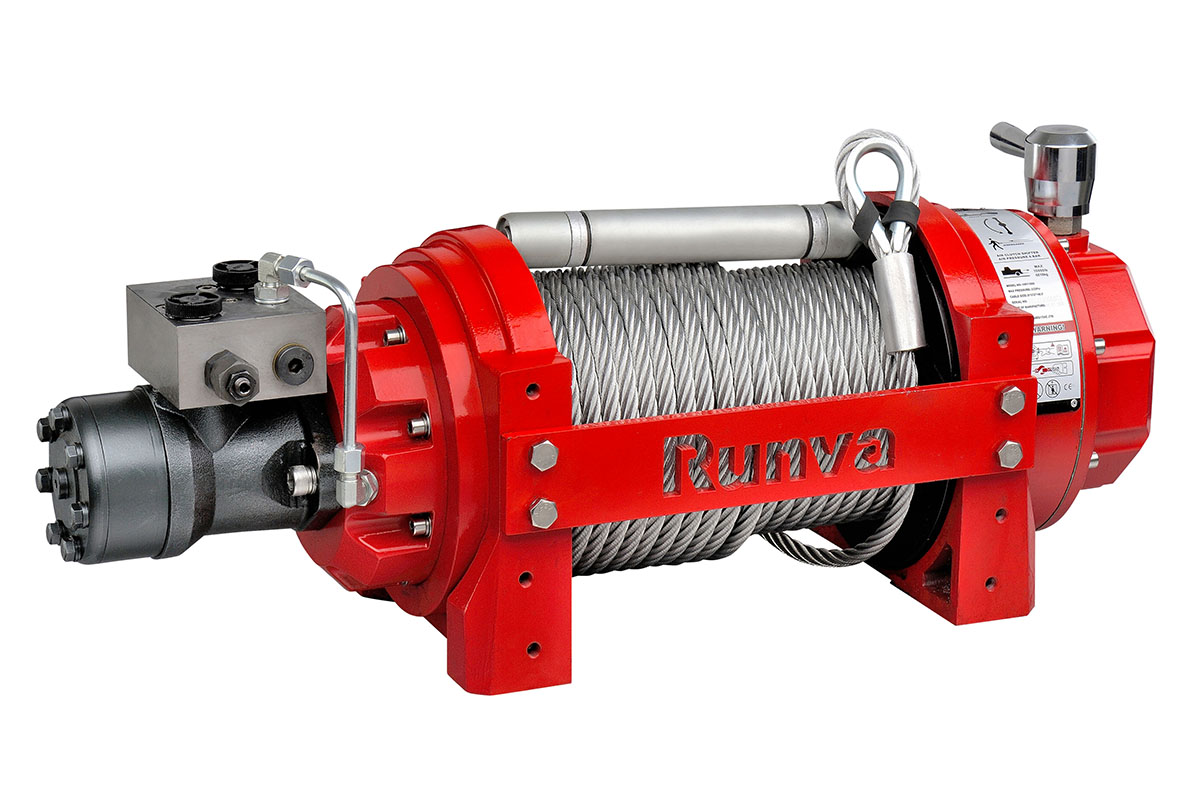

Конструкция и основные компоненты устройства

Гидравлическая лебедка состоит из жесткой рамы, служащей основой для крепления всех узлов. Рама изготавливается из высокопрочной стали, обеспечивающей устойчивость к деформациям при экстремальных нагрузках. На раме монтируются гидромотор, редуктор, барабан с тормозной системой и направляющий ролик для троса.

Ключевым элементом является гидромотор, преобразующий энергию потока рабочей жидкости от насоса в механическое вращение. Момент передается через вал на многоступенчатый редуктор, увеличивающий крутящий момент для эффективного сматывания троса. Барабан с фланцами из легированной стали оснащается канавками для равномерной укладки стального троса или синтетического каната.

Функциональные элементы системы

Гидравлический мотор - шестерённого или поршневого типа с регулируемой подачей масла
Планетарный редуктор - обеспечивает передаточное отношение до 200:1
Автоматический тормоз - срабатывает при остановке мотора или обрыве гидролинии
Клапан перегрузки - защищает систему от превышения давления

Для управления тяговым усилием применяется гидрораспределитель с 4-мя позициями: втягивание, свободная размотка, нейтраль и блокировка. В высоконагруженных моделях устанавливается охлаждающий радиатор для стабилизации температуры масла при длительной работе.

Компонент	Материал	Функция
Барабан	Сталь 40Х	Намотка/хранение троса
Опорные подшипники	Шарикоподшипники ГОСТ 8338	Снижение трения вращающихся частей
Гидролинии	Армированный резиновый шланг	Подача масла под давлением

Типовой диапазон тяговых усилий

Тяговое усилие гидравлических лебедок варьируется в зависимости от конструкции, мощности привода и целевого назначения оборудования. Этот параметр является ключевым при выборе модели для конкретных задач, так как определяет максимальную нагрузку, которую способна преодолеть лебедка.

Диапазон усилий охватывает как компактные решения для легкой техники, так и промышленные установки для экстремальных условий. Производители сегментируют линейки продуктов по классам мощности, что позволяет точно подобрать оборудование под эксплуатационные требования.

Классификация по грузоподъемности

Класс лебедки	Диапазон усилий (т)	Типовое применение
Легкие	1.0 – 4.9	Квадроциклы, внедорожники, легкие грузовики
Средние	5.0 – 14.9	Грузовой транспорт, эвакуаторы, строительная техника
Тяжелые	15.0 – 49.9	Карьерные самосвалы, буровые установки, спецтехника
Сверхтяжелые	50.0+	Суда, крановое оборудование, горнодобывающие комплексы

Важные особенности:

Пиковая нагрузка может кратковременно превышать номинал на 10-15% благодаря гидравлическому демпфированию
Фактическое усилие зависит от длины намотки троса: снижается на последних слоях барабана
Для тяжелых режимов эксплуатации рекомендуется запас мощности 20-30% от расчетной нагрузки

Производители указывают усилие для первого слоя каната при номинальном давлении в гидросистеме. Регулировка производительности насоса позволяет точно дозировать тягу в рабочем диапазоне модели.

Требования к гидравлической системе питания

Гидравлическая система питания является критически важным компонентом для обеспечения надежной и эффективной работы гидравлической лебедки. Ее параметры должны строго соответствовать требованиям, заданным производителем лебедки.

Несоблюдение этих требований может привести к снижению производительности, преждевременному износу компонентов лебедки или гидросистемы, перегреву и даже полному отказу оборудования. Требования охватывают как характеристики подаваемой рабочей жидкости, так и параметры самой гидравлической установки.

Ключевые параметры системы

Система питания должна гарантированно обеспечивать лебедку необходимыми ресурсами:

Давление (номинальное и пиковое): Гидросистема должна развивать и поддерживать рабочее давление, указанное в характеристиках лебедки (обычно измеряется в барах (bar) или мегапаскалях (МПа)). Пиковое давление системы должно быть выше максимального рабочего давления лебедки для корректной работы предохранительных клапанов.
Расход (производительность): Гидронасос должен обеспечивать требуемый объемный расход рабочей жидкости (литры в минуту, л/мин) для достижения номинальной скорости намотки каната при заданной нагрузке. Недостаточный расход приведет к замедлению работы, избыточный может вызвать перегрев.
Чистота рабочей жидкости: Масло должно соответствовать классу чистоты по ISO 4406, указанному производителем лебедки (например, ISO 18/16/13 или жестче). Обязательна установка фильтров тонкой очистки (не ниже указанного номинала в микронах, β-коэффициент) в напорной линии перед лебедкой и в сливной линии.
Тип и вязкость рабочей жидкости: Используемое гидравлическое масло должно соответствовать рекомендациям производителя по типу (минеральное, полусинтетическое, синтетическое, огнестойкое) и сохранять требуемую вязкость в рабочем диапазоне температур.

Требуемая вязкость масла в зависимости от температуры:

Температура окружающей среды (°C)	Рекомендуемая кинематическая вязкость (сСт)
-20 до +10	22 - 32
+10 до +40	32 - 46
+40 до +60	46 - 68

Температурный диапазон: Гидросистема должна функционировать в заявленном производителем лебедки диапазоне температур окружающей среды и рабочей жидкости. Может потребоваться теплообменник (радиатор) для охлаждения масла или подогреватель для холодного пуска.
Гидравлическая схема и управление: Система должна включать необходимые компоненты для управления лебедкой: гидрораспределитель с нужным числом секций и типом управления (ручной, электрогидравлический), предохранительные клапаны, настроенные на давление не выше максимально допустимого для лебедки, возможно, гидроаккумулятор для компенсации пиков и поддержания давления.
Гидравлические линии и соединения: Трубопроводы (гибкие рукава или жесткие трубки) и фитинги должны быть рассчитаны на рабочее и пиковое давление системы, иметь соответствующий условный проход (Ду) для обеспечения необходимого расхода без значительных потерь давления. Должна быть исключена возможность утечек.

Варианты установки на технику

Гидравлические лебедки интегрируются с оборудованием через универсальные схемы крепления, обеспечивающие надежную фиксацию на раме или платформе транспортного средства. Конфигурация монтажа напрямую влияет на устойчивость конструкции и распределение нагрузок при эксплуатации.

Ключевым аспектом является совместимость посадочных отверстий лебедки с силовой структурой техники и наличие необходимого пространства для размещения гидравлических магистралей. Требуется строгое соблюдение углов наклона троса, указанных производителем, для предотвращения перекосов барабана.

Основные способы монтажа

Фронтальная установка
На буксирные крюки или сварные платформы грузовых авто, внедорожников. Требует усиления лонжеронов рамы.
Заднее крепление
На фаркопы, кронштейны спецтехники (экскаваторы, погрузчики) или бортовые платформы. Допускает быстросъемную фиксацию.
Вертикальная компоновка
Для крановых установок и манипуляторов с использованием поворотных оснований. Обеспечивает переменный вектор тяги.
Транспортабельные модули
На съемных салазках или прицепных тележках для гибкого применения на разных объектах.

Тип техники	Рекомендуемая установка	Особенности
Грузовики	Сквозное крепление на раму за кабиной	Обязательны демпфирующие прокладки
Спецтехника (бульдозеры, тракторы)	Нижняя балка отвала или задний мост	Защитный кожух от грязи
Судовые системы	Палубные платформы с антикоррозионным покрытием	Дублированные точки фиксации

Важно: При любом способе монтажа гидронасос лебедки должен соединяться с системой техники через редукционный клапан и фильтр тонкой очистки. Электромагнитный клапан управления рекомендуется выносить в защищенную зону.

Рабочая длина троса и скорость намотки

Рабочая длина троса определяет максимальное расстояние, на которое гидравлическая лебедка способна перемещать груз за одну операцию без перезаправки. Этот параметр напрямую зависит от емкости барабана и диаметра каната. Для тяжелых условий эксплуатации применяются тросы длиной 20-50 метров, тогда как в промышленных моделях длина может достигать 100 метров и более. Выбор длины требует учета специфики задач: короткие тросы обеспечивают компактность, длинные – универсальность при работе на удалении.

Скорость намотки отражает темп сматывания троса под нагрузкой и измеряется в метрах в минуту. Она зависит от мощности гидромотора, передаточного числа редуктора и текущей нагрузки на крюк. Типичные значения варьируются от 5 м/мин при максимальном тяговом усилии до 25 м/мин на холостом ходу. Регулировка скорости осуществляется через изменение потока рабочей жидкости в гидравлической системе, что позволяет адаптировать режим работы к требованиям конкретной операции.

Ключевые взаимосвязи параметров

На производительность лебедки влияет баланс между характеристиками:

Диаметр троса ↗️ уменьшает вместимость барабана и повышает устойчивость к истиранию
Скорость намотки ↘️ снижается пропорционально увеличению приложенного усилия
Многослойная намотка вызывает неравномерную скорость: выше в начале барабана, ниже при заполнении

Тип применения	Оптимальная длина троса	Типовая скорость (м/мин)
Аварийно-спасательные работы	30-40 м	8-12 (под нагрузкой)
Лесозаготовка	50-80 м	6-10 (с переменной нагрузкой)
Судостроительные доки	100-150 м	4-8 (при постоянном усилии)

Для предотвращения ускоренного износа критичен контроль равномерности укладки троса на барабан. Современные лебедки оснащаются направляющими каретками и ограничителями перегрузки, автоматически корректирующими скорость при риске повреждения каната. Эксплуатация на предельных длинах требует увеличения диаметра барабана для сохранения гибкости троса.

Преимущества перед электрическими моделями

Гидравлические лебедки демонстрируют принципиально иной подход к преобразованию энергии по сравнению с электрическими аналогами. Их работоспособность напрямую зависит от гидравлической системы базового транспортного средства или установленного насосного агрегата.

Ключевое отличие заключается в физической природе передаваемой энергии: вместо электрического тока используется поток жидкости под высоким давлением. Это фундаментальное различие порождает ряд эксплуатационных преимуществ в специфических условиях работы.

Сравнительные эксплуатационные характеристики

Критерий	Гидравлическая лебедка	Электрическая лебедка
Устойчивость к перегрузкам	Может работать под нагрузкой неограниченное время без риска перегрева	Требует периодических остановок для охлаждения электродвигателя
Работа в агрессивных средах	Искробезопасность при контакте с горючими газами и жидкостями	Риск искрообразования в электрокомпонентах
Влагозащищенность	Сохраняет работоспособность при полном погружении в воду	Ограниченная защита от проникновения влаги

Дополнительные технологические преимущества:

Плавность хода - гидравлика обеспечивает бесступенчатое регулирование скорости тяги
Самоторможение - обратный клапан автоматически фиксирует груз без дополнительных тормозных систем
Ресурс работы - отсутствие коллекторных узлов и щеточного механизма повышает износостойкость

Эти особенности делают гидравлические решения незаменимыми при работе с критичными грузами в экстремальных условиях: под водой, в шахтах, нефтегазовой отрасли и на взрывоопасных объектах. При этом сохраняется возможность тонкого управления усилием тяги через регулировку давления в системе.

Обслуживание гидравлических узлов

Регулярное техническое обслуживание критически важно для безотказной работы гидравлической лебедки. Пренебрежение процедурами приводит к снижению КПД, поломкам компонентов и преждевременному износу системы.

Обслуживание включает мониторинг состояния рабочих жидкостей, герметичности контуров и функциональности компонентов. Все операции должны выполняться на обесточенной системе при сброшенном давлении согласно регламенту производителя.

Ключевые процедуры обслуживания

Процедура	Периодичность	Действия
Контроль жидкости	Еженедельно	Проверка уровня в расширительном бачке Анализ чистоты и вязкости масла Долив или замена при загрязнении/потемнении
Диагностика утечек	Перед включением	Визуальный осмотр магистралей и соединений Проверка уплотнений цилиндров/насоса Замена повреждённых шайб, прокладок, шлангов
Фильтрация	Каждые 200 часов	Остановка гидросистемы и сброс давления Замена фильтров грубой/тонкой очистки Промывка фильтрующих элементов (для реверсивных моделей)

Сезонное обслуживание включает полную замену гидравлической жидкости, тестирование давления в контурах и калибровку предохранительных клапанов. При интенсивной эксплуатации обязательна диагностика насоса на предмет износа лопастей и ротора.

Важно: Используйте исключительно рекомендованные производителем типы масел и фильтров. Несовместимые жидкости вызывают вспенивание, коррозию компонентов и выход из строя уплотнителей.

Классификация по типу привода (стационарные/мобильные)

Фундаментальное разделение гидравлических лебедок по типу привода определяет их базовую конструкцию, способ установки и, как следствие, область применения. Ключевым критерием здесь является источник гидравлической энергии и его мобильность.

Два основных класса в этой классификации – стационарные и мобильные лебедки – кардинально различаются по своему функционалу и месту использования. Выбор между ними диктуется задачами, условиями эксплуатации и доступными источниками энергии.

Стационарные Гидравлические Лебедки

Стационарные лебедки характеризуются жесткой привязкой к мощному внешнему источнику гидравлической энергии. Они не обладают собственным гидравлическим насосом или двигателем для его привода. Приводом служит гидростанция, которая может быть частью стационарного оборудования цеха, пресса, испытательного стенда или крупной машины (например, экскаватора, крана).

Основные особенности и применение:

Высокая мощность и тяговое усилие: Способны развивать огромные усилия (десятки и сотни тонн), так как запитываются от высокопроизводительных гидростанций.
Стационарная установка: Монтируются на фундамент, станину, раму оборудования или прочную конструкцию на постоянной основе.
Применение: Тяжелые промышленные операции, металлургия (управление валками, кантовка слитков), судостроение/судоремонт (стапельные работы), испытательные полигоны, мощные прессы, буровые установки, вспомогательное оборудование на крупных кранах и экскаваторах.

Характеристика	Типичные значения/Особенности
Тяговое усилие	От 10 до 500+ тонн
Источник привода	Внешняя гидростанция (стационарная или мобильная большой мощности)
Сфера применения	Тяжелая промышленность, металлургия, судостроение, испытательные стенды, буровые

Мобильные Гидравлические Лебедки

Мобильные (или автономные) гидравлические лебедки интегрируют источник гидравлической энергии непосредственно в свою конструкцию или имеют его в компактном переносном/перевозимом исполнении. Это ключевое отличие обеспечивает их главное преимущество – автономность и мобильность.

Ключевые особенности и применение:

Автономный привод: Оснащены собственным гидравлическим насосом. Насос приводится в действие:
1. Электродвигателем (от сети 220В/380В).
2. Двигателем внутреннего сгорания (бензиновым или дизельным).
3. Валом отбора мощности (ВОМ) трактора, автомобиля или другой техники.
Мобильность: Конструкция рассчитана на легкую транспортировку, установку и работу в различных точках без привязки к стационарной гидросистеме. Часто имеют колесное шасси, раму для переноски или крепления на технику.
Универсальность: Незаменимы там, где нет доступа к централизованной гидравлике или электричеству, либо требуется гибкость перемещения.
Применение: Аварийно-спасательные работы, строительство, лесозаготовка, обслуживание ЛЭП, монтажные работы, сельское хозяйство, эвакуация автотранспорта, обслуживание яхт и катеров, геологоразведка.

Таким образом, выбор между стационарной и мобильной гидравлической лебедкой напрямую зависит от требуемой мощности, доступности стационарных источников энергии и необходимости оперативного перемещения оборудования между объектами работ.

Меры безопасности при эксплуатации

Строгое соблюдение инструкций производителя и требований охраны труда обязательно на всех этапах работы с гидравлической лебедкой. Персонал должен пройти специальное обучение и иметь допуск к управлению оборудованием.

Перед каждым запуском проводится визуальный осмотр узлов на отсутствие повреждений, утечек рабочей жидкости и контроль уровня масла в гидравлической системе. Запрещается эксплуатация при обнаружении неисправностей.

Ключевые требования

Защита от перегрузки:
- Не превышайте указанную в паспорте грузоподъёмность
- Используйте штатные стропы/чалки с запасом прочности
Стабильность конструкции:
- Надежно закрепляйте лебедку на ровной неподвижной поверхности
- Применяйте противооткатные упоры для колесных моделей
Контроль зоны работ:
- Исключите нахождение людей в радиусе действия троса
- Установите сигнальное ограждение при работе вблизи проходов
Техническое обслуживание:
- Регулярно проверяйте состояние троса (отсутствие деформаций, "волосков")
- Своевременно заменяйте фильтры и гидравлическую жидкость

Запрещено:	Разрешено:
Корректировать положение груза под нагрузкой	Работать в защитных очках и перчатках
Оставлять груз на весу без надзора	Плавно начинать/завершать движение
Использовать изношенный или поврежденный трос	Сбрасывать давление в системе после работы

Критерии выбора для спецтехники

Грузоподъемность – ключевой параметр, определяющий максимальное усилие лебедки. Требуемое значение рассчитывается с учетом полной массы техники, коэффициента сцепления с поверхностью и запаса прочности (рекомендуется 1.5–2 от веса ТС). Превышение нагрузок приводит к поломке механизма или троса.

Тип гидравлической системы техники напрямую влияет на совместимость. Необходимо проверить соответствие рабочих параметров лебедки (давление, расход масла) характеристикам гидронасоса спецтехники. Некорректная интеграция вызывает перегрев, падение КПД или отказ системы.

Дополнительные эксплуатационные параметры

Конструкция барабана: Длина и диаметр намотки определяют метраж и толщину троса. Для сложных условий предпочтительны лебедки с канатоукладчиком, предотвращающим перехлесты и повреждения.

Тип тормоза: Автоматические тормоза с фиксацией груза в растянутом положении обязательны для безопасности. Механические или дисковые системы должны выдерживать ≥1.5 номинальной нагрузки.

Скорость намотки: варьируется от 5 до 25 м/мин. Низкая скорость повышает тяговое усилие, высокая – сокращает время работ.
Защита узлов: пыле-/влагозащищенное исполнение (IP54 и выше) для эксплуатации в агрессивных средах.
Трос или синтетический канат: стальной трос устойчив к абразиву, синтетика легче и безопаснее при обрыве.

Критерий	Оптимальные значения	Риск при нарушении
Рабочее давление	160–220 бар	Недостаток мощности / разрыв магистралей
Температурный диапазон	-40°C до +80°C	Загустевание масла / перегрев уплотнений
Вес конструкции	≤10% грузоподъемности ТС	Смещение центра тяжести, перегруз осей

Монтажная конфигурация должна соответствовать раме техники: горизонтальная/вертикальная установка, тип креплений (болтовое, сварное). Ошибки ведут к деформациям корпуса лебедки при нагрузке.

Области применения в промышленности

Гидравлические лебедки незаменимы для перемещения сверхтяжелых грузов и оборудования в условиях ограниченного пространства или повышенных требований к безопасности. Их способность создавать плавное усилие без рывков предотвращает повреждение материалов и обеспечивает точное позиционирование объектов массой до сотен тонн.

Основное преимущество заключается в автономности работы при отсутствии электроснабжения – гидропривод функционирует от ДВС транспортных средств или мобильных станций. Это позволяет использовать технику на удаленных объектах, включая экстремальные климатические зоны.

Строительство: установка ЖБК, монтаж мостовых пролетов, перемещение опалубки.
Горнодобывающая отрасль: транспортировка вагонеток в шахтах, обслуживание буровых установок.
Нефтегазовая промышленность: протяжка трубопроводов, позиционирование буровых вышек.
Металлургия: перемещение ковшей с расплавом, ремонт доменных печей.
Судостроение: спуск судов на воду, доковые работы.
Энергетика: монтаж опор ЛЭП, установка трансформаторов.

Характеристики для промышленного использования

Параметр	Типовые значения	Критичность для отраслей
Тяговое усилие	5-100 тонн	Металлургия, энергетика
Длина каната	50-500 метров	Нефтегаз, горнодобыча
Защитное исполнение	Взрывозащита / пылевлагозащита	Шахты, нефтепереработка
Температурный диапазон	-50°C до +70°C	Арктические месторождения, металлургия

Список источников

При подготовке материалов о гидравлических лебедках использовались специализированные технические документы, отраслевые стандарты и профильные публикации. Источники охватывают конструктивные особенности, принципы работы и технические параметры оборудования.

Основой для описания характеристик послужили данные производителей, инженерные справочники и нормативная база. Следующий перечень отражает ключевые материалы, использованные при анализе устройств.

ГОСТ Р 51244-98. Лебедки. Общие технические условия
Поливанов В.С. Грузоподъемные машины в строительстве. Машиностроение
Каталог продукции Тяжмаш: Гидравлические лебедки серии ГЛП (2023 г.)
СНиП 12-03-2001. Безопасность труда при эксплуатации грузоподъемных механизмов
Журнал "Строительная техника и технологии", №4, 2022: Применение гидролебедок в спецтехнике
Руководство по эксплуатации гидравлических лебедок Mile Marker (серия E)
