Блок предохранителей Ауди 80 Б3 - устройство, расположение, замена

Статья обновлена: 18.08.2025

Блок предохранителей в Audi 80 B3 (Typ 89) выполняет критическую роль в защите электросистем автомобиля. Он предотвращает повреждение дорогостоящего оборудования при коротких замыканиях или перегрузках цепи.

Данная статья содержит точное описание конструкции блока, четкое указание его места расположения в салоне и моторном отсеке, а также детальную инструкцию по безопасной замене перегоревших предохранителей.

Внутренний блок: точное место в салоне

Внутренний блок предохранителей в Audi 80 B3 находится в салоне автомобиля, в зоне водительского места. Он смонтирован слева под приборной панелью, в районе расположения педалей. Для доступа к нему необходимо опустить голову ниже уровня рулевой колонки и посмотреть вверх под панель приборов со стороны водителя.

Конкретно блок скрыт за прямоугольной пластиковой крышкой размером примерно 10х20 см. Эта защитная панель крепится на двух фиксаторах типа «клипса» и прилегает к металлической конструкции рулевой колонки. Чтобы увидеть ее, потребуется переместить водительское кресло максимально назад и наклониться в ногах в сторону педального узла.

Пошаговое расположение:

Сядьте на водительское сиденье
Сдвиньте кресло до упора назад для увеличения пространства
Наклонитесь вниз в область педального узла
Поднимите взгляд вверх под приборную панель
Ищите прямоугольную панель с вертикальным рифлением и надписью "SICHERUNGEN"

Ориентир	Описание
Высота расположения	На уровне коленей сидящего водителя
Соседние элементы	Над педалью тормоза, левее рулевой колонки
Особенности доступа	Требуется фонарь из-за слабого освещения зоны

Моторный отсек: расположение дополнительного блока

Дополнительный блок предохранителей в моторном отсеке Audi 80 B3 расположен на левой стороне подкапотного пространства (со стороны водителя). Он закреплен на внутренней поверхности левого брызговика в непосредственной близости от аккумуляторной батареи.

Блок размещен вертикально и защищен съемной пластиковой крышкой прямоугольной формы. На внутренней стороне крышки обычно нанесена схема с обозначением назначения каждого реле и предохранителя, что облегчает идентификацию элементов.

Ключевые характеристики расположения:

Точное место: Между левой фарой и аккумулятором, за креплением воздухозаборника.
Фиксация: Закреплен на двух пластиковых защелках или винтах.
Соседние элементы: Находится рядом с бачком омывателя и основным блоком реле (при его наличии).

Конструкция и крепление блока предохранителей

Корпус блока выполнен из термостойкого пластика серого или черного цвета, объединяя в едином модуле пластмассовые посадочные места для предохранителей стандартных типов (mini blade, maxi) и реле. Внутри корпуса размещены токопроводящие шины, обеспечивающие распределение электроэнергии по цепям через штекерные разъемы на задней стенке. Конструктивно блок разделен на основной отсек для силовых цепей и дополнительную секцию для реле стеклоочистителей/фар, закрытые общей съемной крышкой с маркировкой схемы.

Блок фиксируется в моторном отсеке за левой фарой на металлическом кронштейне кузова посредством двух крепежных элементов: нижнего болта (головка под ключ 10 мм) и верхней защелки-фиксатора. Для демонтажа требуется открутить болт, отжать язычок защелки плоской отверткой и сдвинуть блок вперед, предварительно отсоединив питающий кабель массы. Герметичность соединений обеспечивается резиновым уплотнителем по периметру основания.

Ключевые особенности

Защитная крышка: Снабжена прозрачным окошком и клипсами для плотной фиксации, предотвращающими попадание влаги и пыли.
Эргономика обслуживания: Предохранители установлены вертикально для удобства извлечения съемником, встроенным в крышку.
Маркировка: Номинал и назначение цепей нанесены рельефным шрифтом на корпусе и продублированы на крышке.

Расшифровка обозначений на крышке блока

Крышка основного блока предохранителей Ауди 80 Б3 содержит схематическое изображение с цифровыми и буквенными маркировками, соответствующими расположению элементов внутри корпуса. Каждое обозначение указывает на конкретный защищаемый компонент электросистемы автомобиля.

Цифры в кружках или квадратах обозначают порядковый номер предохранителя, а рядом расположенные сокращения расшифровывают назначение цепи. Например, предохранитель под номером 1 обычно отвечает за фары ближнего света, а номер 17 – за стеклоподъемники.

Основные сокращения и их значения

KLR	Система охлаждения (вентилятор радиатора)
ABS	Антиблокировочная система тормозов
SIG	Прикуриватель
WISCH/WASCH	Дворники/Омыватель лобового стекла
HL	Ближний свет фар (Abblendlicht)
FL	Противотуманные фары (Nebelscheinwerfer)
RR WIP	Дворник заднего стекла
RADIO	Аудиосистема

Буквенные индексы перед цифрами указывают на тип элемента: "S" (Sicherung) – плавкий предохранитель, "K" (Kontakt) – реле. Например, маркировка "K1" соответствует реле очистителя фар, а "S15" – предохранителю задних противотуманных фонарей.

Цветовая маркировка корпуса предохранителя дублируется на схеме и обозначает номинал тока:

Красный: 10А
Синий: 15А
Желтый: 20А
Белый: 25А
Зеленый: 30А

Типы и номиналы используемых предохранителей

В Audi 80 B3 применяются стандартные миниатюрные предохранители ножевого типа (размеры: 10.9×3.6×16.3 мм), соответствующие международному стандарту ISO 8820. Они отличаются прозрачным корпусом для визуальной проверки целостности плавкой вставки и цветовой маркировкой, соответствующей номинальному току.

Номиналы подбираются в зависимости от защищаемой электроцепи и её нагрузки. Использование предохранителей несоответствующего номинала может привести к перегреву проводки или отказу оборудования. Для замены обязательны строго идентичные по характеристикам элементы.

Номинал (Ампер)	Цвет корпуса	Примеры защищаемых цепей
5А	Коричневый	Габаритные огни, подсветка приборной панели
7.5А	Коричневый	Стоп-сигналы, противотуманные фары (задние)
10А	Красный	Звуковой сигнал, обогрев сидений, прикуриватель
15А	Голубой	Дворники, ближний свет фар, вентилятор отопителя
20А	Жёлтый	Обогрев заднего стекла, топливный насос
25А	Белый	Фары дальнего света, электростеклоподъёмники
30А	Зелёный	Вентилятор радиатора, ABS (при наличии)

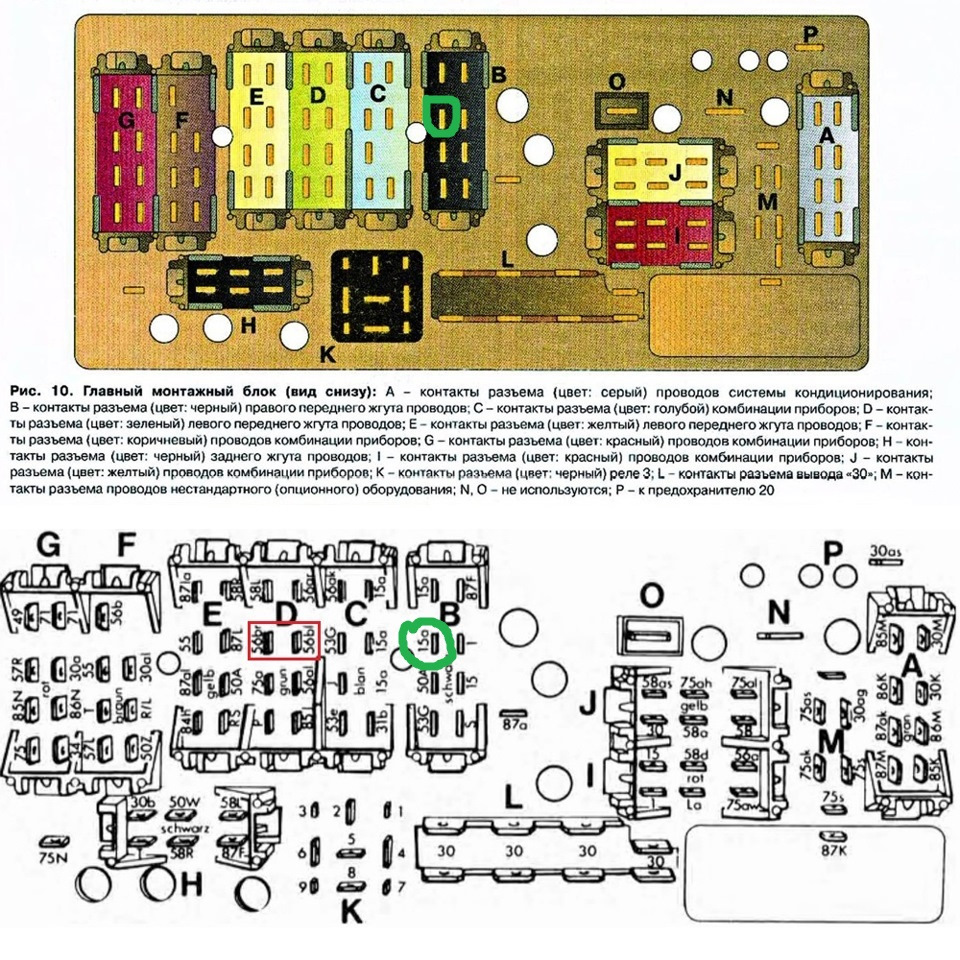

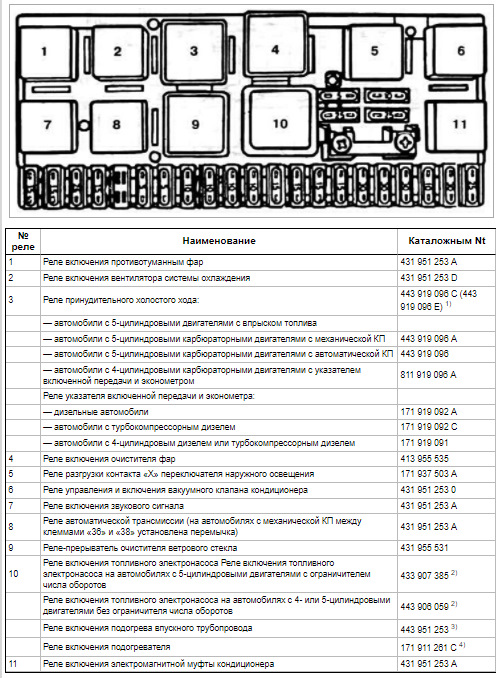

Назначение реле во внутреннем блоке

Реле во внутреннем блоке предохранителей Ауди 80 Б3 выполняют критически важные функции управления и защиты электрических цепей высокой нагрузки. Они выступают в роли электронных выключателей, активируемых сигналами малой мощности от органов управления (кнопок, переключателей) или блока управления двигателем.

Основная задача реле – изолировать слаботочные управляющие цепи от силовых потребителей (например, фар, вентиляторов, топливного насоса). Это предотвращает перегрузку тонких проводов и контактов в рулевой колонке или приборной панели, перенося коммутацию высоких токов в защищенный блок предохранителей, где она безопасна и легко обслуживается.

Функции основных реле

Реле ближнего света фар (K1): Управляет подачей питания на лампы ближнего света фар через соответствующий предохранитель.
Реле дальнего света фар (K2): Отвечает за включение ламп дальнего света фар и контрольной лампы на панели приборов.
Реле стеклоочистителей (K5): Контролирует работу двигателя стеклоочистителей в разных скоростных режимах (интервальный, постоянный медленный/быстрый) и включение омывателя.
Реле указателей поворота и аварийной сигнализации (K3): Генерирует прерывистый сигнал для мигания ламп поворотников и аварийки, обеспечивает звуковое сопровождение (щелчки).
Реле обогрева заднего стекла (K8): Управляет подачей тока на нити обогрева заднего стекла и включает контрольную лампу на панели.
Реле топливного насоса (K27): Активирует бензонасос при включении зажигания или запуске двигателя, обеспечивая подачу топлива под давлением в систему впрыска.
Реле стартера (K19): Замыкает силовую цепь стартера при повороте ключа в положение "Пуск", защищая контакты замка зажигания.

Функции реле в подкапотном блоке

Реле в подкапотном блоке предохранителей Audi 80 B3 служат электромеханическими выключателями, управляющими мощными потребителями тока через низкоамперные сигналы от органов управления (кнопок, датчиков, ЭБУ). Они предотвращают прохождение высоких токов через тонкие провода и контакты в салоне, снижая риск перегрева и повреждения коммутационных элементов.

Каждое реле отвечает за активацию конкретной системы автомобиля: например, включение фар, стартера или топливного насоса. При получении управляющего сигнала реле замыкает силовую цепь, подавая напряжение от аккумулятора непосредственно к энергоемкому устройству, что обеспечивает стабильную работу электрооборудования.

Тип реле / Расположение	Основная функция
Реле топливного насоса (№167)	Подает питание на бензонасос после включения зажигания и во время работы двигателя
Реле стартера (№53)	Активирует стартер при повороте ключа в положение "Пуск"
Реле очистителя фар (№192)	Управляет электродвигателями омывателей фар (при наличии)
Реле вентилятора охлаждения	Включает электровентилятор радиатора при достижении критической температуры ОЖ
Реле системы впрыска (J17)	Обеспечивает питание контроллера ЭСУД, форсунок и датчиков

Как правильно прочитать схему на крышке

Схема на крышке блока предохранителей Audi 80 B3 представляет собой точную миниатюрную копию расположения элементов внутри. Каждому предохранителю и реле присвоен уникальный номер (F1, F2, R1 и т.д.), соответствующий физическому посадочному месту в блоке. Номера на схеме дублируют реальную нумерацию гнезд.

Рядом с каждым элементом указан его номинал (например, 5A, 15A) и графический символ, обозначающий защищаемую цепь. Цветные прямоугольники или точки соответствуют цветовой маркировке самого предохранителя: желтый (5A), белый (25A), синий (15A) и другие. Реле обозначаются буквой R с цифровым индексом и пиктограммой их функции.

Расшифровка обозначений

Элемент схемы	Значение
F1, F2, F3...	Номера предохранителей
R1, R2, R3...	Номера реле
Цифра в квадрате (Ⓒ 10A)	Номинальный ток предохранителя
Пиктограмма лампы	Цепи освещения
Пиктограмма вентилятора	Система отопления/кондиционирования
Цветная метка	Цвет корпуса предохранителя

При поиске нужного элемента:

Найдите на схеме номер интересующего предохранителя/реле из руководства
Сопоставьте графическое обозначение цепи с вашей неисправностью (например, значок дворников для проблем с очистителями)
Сравните цвет метки на схеме с цветом установленного предохранителя для быстрой проверки номинала

Всегда сверяйте фактическое расположение в блоке с диаграммой – ориентация схемы соответствует реальному виду блока при открытии крышки. Отдельные реле могут иметь дополнительные цифровые коды (например, 53) – эти значения указывают на стандартизированный тип контактов реле.

Необходимые инструменты для замены

Подготовка корректного набора инструментов критична для безопасной и эффективной замены блока предохранителей. Отсутствие нужных приспособлений может усложнить процесс или привести к повреждению элементов электросистемы автомобиля.

Работы выполняются при отключенном аккумуляторе для исключения риска короткого замыкания. Убедитесь в наличии свободного доступа к монтажной зоне и стабильном освещении рабочего пространства.

Рожковый ключ на 10 мм – для отсоединения клемм аккумулятора
Крестовая отвертка – для демонтажа крепежных винтов корпуса блока
Плоскогубцы с изолированными рукоятками – для аккуратного извлечения разъемов
Штатный пластиковый пинцет (обычно расположен в гнезде на крышке блока) – для безопасного изъятия предохранителей
Фонарик с узким лучом – для подсветки труднодоступных мест крепления
Контрольная лампа или мультиметр – для предварительной проверки цепей (опционально)

Порядок снятия крышки блока предохранителей

Перед началом работ обязательно отключите зажигание и извлеките ключ из замка. Убедитесь, что все электропотребители (фары, магнитола, обогрев стекол) выключены во избежание короткого замыкания. Подготовьте плоскую пластиковую монтажную лопатку или тонкую отвертку с защитой от царапин.

Определите точное расположение фиксаторов крышки – на блоке предохранителей Audi 80 B3 они находятся на боковых гранях корпуса в верхней части. Стандартно установлено два фиксатора: по одному с левой и правой стороны. Не прилагайте чрезмерных усилий при отжиме, чтобы не сломать пластиковые крепления.

Пошаговая процедура демонтажа

Встаньте со стороны водительского сиденья и наклонитесь к блоку предохранителей, расположенному в торцевой части панели приборов слева
Зафиксируйте корпус блока левой рукой для предотвращения смещения
Правой рукой введите монтажную лопатку в щель между крышкой и корпусом в зоне левого фиксатора
Аккуратно отожмите фиксатор внутрь на 2-3 мм, одновременно поддевая крышку вверх
Повторите операцию для правого фиксатора, переместив инструмент на противоположную сторону
Плавно потяните крышку вверх и к себе, полностью освобождая ее от корпуса

Важно: не пытайтесь снять крышку рывком или через односторонний отжим – это гарантированно сломает фиксаторы. Если крышка не поддается, повторно проверьте расположение защелок и убедитесь в их полном отстегивании. После демонтажа сразу же установите крышку на ровную поверхность внутренней стороной вверх – так вы предотвратите потерю схемы предохранителей, наклеенной с обратной стороны.

Типовая проблема	Решение
Заклинивание фиксаторов	Обработать штыри защелок силиконовой смазкой
Трещины на креплениях	Установить крышку с фиксацией изолентой до замены
Отклеивание схемы	Наклеить этикетку на двухсторонний скотч

При обратной установке совместите нижние направляющие выступы крышки с пазами на корпусе блока, после чего равномерно надавите на верхний край до характерного щелчка обоих фиксаторов. Проверьте отсутствие зазоров по периметру – неплотное прилегание свидетельствует о неправильном монтаже.

Извлечение предохранителя: пошаговый алгоритм

Перед любыми манипуляциями с блоком предохранителей Ауди 80 Б3 критически важно обесточить электросистему автомобиля. Работа под напряжением может вызвать короткое замыкание, повреждение оборудования или травму.

Подготовьте пластиковый пинцет (обычно расположен в гнезде на крышке блока) – металлические инструменты недопустимы из-за риска замыкания контактов. Точную схему расположения предохранителей сверьте с таблицей на оборотной стороне крышки блока.

Порядок действий

Отключите минусовую клемму аккумуляторной батареи гаечным ключом на 10 мм.
Снимите пластиковую крышку блока предохранителей, нажав на фиксаторы по краям.
Идентифицируйте нужный предохранитель по цветовой маркировке и номеру, сверяясь со схемой.
Захватите корпус предохранителя пластиковым пинцетом – избегайте контакта с металлическими контактами гнезда.
Потяните строго вертикально вверх без перекоса и чрезмерных усилий.
Визуально проверьте целостность проволочной перемычки внутри предохранителя.
При установке нового предохранителя убедитесь в совпадении номинала силы тока (указан на корпусе).

Визуальная проверка целостности предохранителя

Для проверки извлеките предохранитель из гнезда блока, аккуратно подцепив его специальным пластиковым пинцетом, обычно расположенным в блоке или крышке. Удерживайте элемент за прозрачный корпус, избегая касания металлических контактов.

Внимательно осмотрите предохранитель при хорошем освещении, поворачивая его для осмотра под разными углами. Основной объект контроля – тонкая калиброванная проволока (пластина) внутри, соединяющая контактные ножки.

Критерии оценки состояния

Исправный предохранитель:

Металлический проводник визуально целый по всей длине.
Отсутствие разрывов, оплавлений или потемнения проволоки/пластины.
Прозрачный корпус чистый, без трещин, вкраплений гари или расплавленного пластика.

Неисправный предохранитель:

Обрыв проволоки – четко видимый разрыв проводящего элемента.
Оплавление – проволока частично или полностью расплавлена, видны шарики металла.
Потемнение/нагар – черные или темно-коричневые следы на проволоке или внутренних стенках корпуса.
Деформация корпуса – вздутие, трещины или локальные расплавленные участки.

При малейших признаках нарушения целостности проводника или повреждения корпуса предохранитель подлежит замене на новый строго того же номинала (указан на корпусе цифрами, например, 5A, 10A, 15A). Установка предохранителя большего номинала недопустима из-за риска повреждения электрооборудования.

Установка нового предохранителя: важные нюансы

Перед установкой убедитесь, что новый предохранитель имеет точно такой же номинал (ампераж), как перегоревший элемент. Использование предохранителей с большей силой тока может привести к повреждению электропроводки или возгоранию.

Визуально проверьте целостность контактных гнёзд в блоке: отсутствие коррозии, оплавления пластика или деформации металлических лепестков. При обнаружении повреждений блока замена предохранителя бессмысленна – требуется ремонт разъёма.

Ключевые правила монтажа

Отключите зажигание и соответствующий потребитель энергии (фары, магнитолу и т.д.)
Зафиксируйте предохранитель между большим и указательным пальцами, совместив его контакты с направляющими пазами в блоке.
Вставляйте элемент строго вертикально, без перекосов, до характерного щелчка – полного прилегания к контактам.
Убедитесь, что корпус предохранителя не выступает над соседними элементами и плотно зафиксирован.

Ошибка	Последствие
Установка под наклоном	Неполный контакт, оплавление гнезда
Применение "жучков"	Риск разрушения цепи и пожара
Контакты пальцами	Окисление металлических элементов

Никогда не форсируйте установку – если предохранитель не входит свободно, проверьте совместимость типоразмера (стандарт Audi 80 B3: mini-blade или maxi-blade).
После замены протестируйте работу цепи. Если новый элемент мгновенно перегорает – ищите короткое замыкание в системе.

Проверка работы цепи после замены

После установки нового предохранителя убедитесь, что он соответствует номиналу старого и плотно зафиксирован в гнезде. Визуально проверьте отсутствие деформации корпуса и надежность контакта ножек с клеммами блока.

Включите зажигание и активируйте потребитель, защищаемый замененной цепью (фары, обогрев стекла, прикуриватель и т.д.). Используйте мультиметр для диагностики напряжения на клеммах предохранителя при работающем оборудовании.

Этапы проверки цепи

Контроль напряжения:

Измерьте напряжение на обоих контактах предохранителя: должно быть ~12 В (между "+" и массой)
Отсутствие напряжения на одном контакте указывает на обрыв цепи до блока предохранителей

Проверка нагрузки:

Включите максимальную мощность проверяемого устройства (например, печку на высокую скорость)
Проконтролируйте отсутствие перегрева нового предохранителя в течение 3-5 минут
Убедитесь в стабильной работе оборудования без срабатывания защиты

Диагностика возможных проблем:

Симптом	Возможная причина
Предохранитель мгновенно перегорает	Короткое замыкание в цепи
Оборудование не включается	Обрыв проводки, неисправность реле
Нагрев корпуса предохранителя	Слабый контакт в колодке, перегрузка

При обнаружении нештатной работы немедленно отключите зажигание. Повторная установка предохранителя с завышенным номиналом запрещена – это может привести к возгоранию проводки.

Типичные неисправности при перегорании предохранителя

Перегорание предохранителя всегда указывает на проблему в защищаемой цепи: короткое замыкание, перегрузка или неисправность потребителя энергии. Игнорирование первопричины и установка предохранителя большего номинала приводят к повреждению проводки, электронных блоков или возгоранию.

Повторное срабатывание одного и того же предохранителя требует обязательной диагностики цепи перед заменой. Визуальный осмотр проводов, разъемов и подключенных устройств часто выявляет очевидные повреждения.

Распространенные причины и сопутствующие симптомы

Основные неисправности, вызывающие перегорание предохранителей в Ауди 80 Б3:

Короткое замыкание в проводке: Наиболее опасная причина. Возникает при повреждении изоляции, перетирании жгутов, коррозии контактов или попадании влаги. Проводники закорачиваются на массу кузова или друг на друга.
Неисправность потребителя: Выход из строя устройства (фары, вентилятор печки, топливный насос, моторчик стеклоподъемника). Обмотки электродвигателей или нити накаливания ламп замыкают витками, резко повышая ток.
Механическое заедание приводов: Подклинивание моторчика стеклоподъемника, люка или вентилятора отопителя создает чрезмерную нагрузку, приводящую к перегреву цепи.
Окисление контактов реле/разъемов: Плохой контакт вызывает локальный перегрев и рост сопротивления, что увеличивает ток через предохранитель.
Некорректное подключение оборудования: Установка нештатных приборов (акустика, ДХО) с ошибками в монтаже или превышением допустимой нагрузки цепи.

Сопутствующий симптом	Возможная неисправная цепь/устройство
Не работают фары ближнего света	Проводка фар, реле света, выключатель, лампы
Отсутствует топливоподача, двигатель не запускается	Топливный насос, реле насоса, датчики ДПРВ/ДПКВ
Не работает печка, кондиционер	Мотор вентилятора, резистор скорости, блок управления
Не функционируют стеклоподъемники	Моторчики стеклоподъемников, выключатели в дверях
Отказ задних фонарей, стоп-сигналов	Лампы, патроны ламп, проводка в багажнике

Важно! При диагностике отключайте АКБ. Проверяйте цепь мультиметром в режиме прозвонки на "короткое" (сопротивление между защищаемым проводом и массой должно быть > 0.5 Ом при отключенной нагрузке).

Профилактика и уход за контактами

Регулярная профилактика контактов в монтажном блоке критична для предотвращения окисления, коррозии и ухудшения проводимости тока. Загрязненные или поврежденные контактные площадки приводят к некорректной работе электрооборудования, повышению сопротивления и перегреву элементов.

Осмотр рекомендуется проводить каждые 30 000 км пробега или раз в 2 года, уделяя особое внимание клеммам аккумулятора и силовым реле. Все работы выполняются при отключенной минусовой клемме АКБ для исключения короткого замыкания и повреждения ЭБУ.

Ключевые процедуры обслуживания

Очистка контактов:
- Используйте специальный очиститель электронных контактов (например, Kontakt WL) или изопропиловый спирт
- Аккуратно обработайте штыри и разъемы ватной палочкой без ворсинок
- Запрещено применять абразивы, WD-40 или бензин
Проверка натяжения:
- Убедитесь в плотном прилегании фишек к клеммам предохранителей
- Аккуратно подогните лепестки контактов тонкой отверткой при ослаблении
Защита от окисления:
- Нанесите токопроводящую смазку (Liqui Moly Electronic-Spray) после очистки
- Обработайте клеммы АКБ антикоррозийным гелем

Признак проблемы	Действие
Зеленый/белый налет на контактах	Немедленная очистка + смазка
Оплавление пластика возле предохранителя	Замена колодки + проверка нагрузки цепи
Люфт при соединении	Регулировка лепестков контактов

Важно: При замене предохранителей устанавливайте детали строго соответствующие номиналу – превышение значения вызывает перегрев контактных групп. После обслуживания проверяйте отсутствие остатков чистящих средств в посадочных гнездах.

Консультация с электриком: когда она необходима

Работа с электросистемой автомобиля, особенно такой классики, как Audi 80 B3, требует осторожности и специфических знаний. Даже кажущиеся простыми операции с предохранителями могут привести к неисправностям или повреждению дорогостоящих компонентов, если выполнены неправильно. Самостоятельная диагностика и ремонт имеют четкие границы, за которыми необходим профессионал.

Понимание, когда вмешательство электрика становится обязательным, критически важно для безопасности и сохранности вашего Audi. Игнорирование сложных проблем или попытки "угадать" решение часто оборачиваются более серьезными поломками и значительными финансовыми затратами на последующий ремонт. Своевременная консультация предотвратит эскалацию неисправности.

Ситуации, требующие обязательного обращения к автоэлектрику

Повторное перегорание предохранителя: Если новый предохранитель на ту же цепь (например, фары, вентилятор печки, магнитола) перегорает сразу после замены или через короткий промежуток времени. Это явный признак короткого замыкания или перегрузки в цепи, требующий поиска и устранения первопричины.
Отсутствие неисправного предохранителя: Когда проблема с оборудованием (например, не работают стеклоподъемники или поворотники) есть, но все предохранители в монтажном блоке визуально целы. Это указывает на возможную проблему в реле, проводке, контактах или самом потребителе.
Сложная диагностика цепи: Необходимость проверить целостность проводов, найти обрыв или место короткого замыкания в жгуте, проверить работу реле или управляющих модулей (если они есть на B3) требует специального оборудования (мультиметр, тестеры) и навыков чтения электросхем.
Модификации электрооборудования: Любые планы по установке нештатного оборудования (дополнительные фары, мощная аудиосистема, сигнализация с автозапуском) на Audi 80 B3 требуют оценки нагрузки на генератор и АКБ, расчета сечения проводов и правильного подключения через отдельные предохранители. Ошибки здесь чреваты пожаром.
Появление специфических проблем: Такие симптомы, как мигание или тусклый свет фар/габаритов при определенных действиях (нажатии на тормоз, включении поворотника), самопроизвольная работа каких-либо потребителей, запах гари или следы оплавления/потемнения на колодке предохранителей или проводах, сигнализируют о серьезных неисправностях.
Проблемы после неудачного ремонта: Если после самостоятельной замены предохранителя, реле или попытки починить что-либо появились новые неисправности (например, перестали работать другие приборы, машина не заводится), вмешательство электрика необходимо для исправления последствий.

Список источников

При подготовке материалов о предохранительном блоке Audi 80 B3 использовались специализированные технические документы и проверенные отраслевые ресурсы. Это обеспечивает точность описаний и корректность рекомендаций по ремонту.

Ниже приведены ключевые источники информации, на которые можно опираться при работе с электрооборудованием данной модели. Все материалы содержат детальные схемы и спецификации производителя.

Основные технические материалы

Официальное руководство по ремонту Audi 80 B3 (издательство Robert Bosch GmbH)
Электросхемы и расшифровка блоков предохранителей из Factory Service Manual Audi Typ 89
Каталог "Fuse Box Diagrams and Relay Locations" от Volkswagen Group Archives
Технический бюллетень "Vehicle Electrical Systems: Audi 80 (1986-1991)"
Раздел "Блоки электрооборудования" в справочнике "Ауди 80/90: Устройство, обслуживание, ремонт" (Москва, изд. "За рулём")
