Блок предохранителей Ауди 80 - где находится и как читать

Статья обновлена: 18.08.2025

Блок предохранителей в автомобиле Audi 80 выполняет критически важную функцию защиты электрооборудования от коротких замыканий и перегрузок.

Знание точного расположения блока предохранителей и реле позволяет оперативно диагностировать и устранять неисправности в электрических цепях автомобиля.

Правильная расшифровка обозначений каждого предохранителя является обязательным условием для безопасного обслуживания и ремонта электросистемы Audi 80.

Основные задачи электрических предохранителей в автомобиле

Предохранители являются критически важными компонентами бортовой сети, выступая в роли "слабого звена" цепи. Их ключевая задача – мгновенно разорвать электрическую цепь при превышении допустимой силы тока, предотвращая перегрев проводки и возгорание.

Принцип работы основан на разрушении калиброванной плавкой вставки под воздействием чрезмерной нагрузки. Это обеспечивает избирательное отключение только аварийного участка, сохраняя работоспособность остальных систем автомобиля.

Функциональное назначение

Защита электрооборудования: Предотвращают повреждение дорогостоящих компонентов (блок управления, фары, мультимедиа) из-за короткого замыкания или перегрузки.
Предотвращение возгорания: Прерывают подачу тока до того, как перегрев проводов спровоцирует воспламенение изоляции или материалов салона.
Локализация неисправностей: Позволяют быстро идентифицировать проблемный контур по сгоревшему предохранителю благодаря четкому зонированию.
Стабилизация напряжения: Снижают риск скачков напряжения в смежных цепях при отказе одного из потребителей.

Тип угрозы	Действие предохранителя
Короткое замыкание	Мгновенное плавление вставки при сверхтоках (до 1000 А)
Длительная перегрузка	Разрыв цепи при умеренном, но длительном превышении номинала (110-150% от значения)

Где находится главный блок предохранителей в салоне Audi 80

Основной блок предохранителей в салоне Audi 80 расположен в области ног водителя, под панелью приборов. Он закреплен на левой стороне центральной консоли, ближе к двери водителя.

Для доступа к блоку необходимо открыть пластиковую крышку, которая крепится на защелках. Крышка легко снимается руками без инструментов.

Расположение идентично для моделей B3 (1986-1991) и B4 (1991-1996). Основные компоненты блока включают:

Силовые предохранители (высокого тока)
Реле управления системами
Штекерные разъемы для диагностики

В правой части салона (со стороны пассажира) расположен дополнительный блок с предохранителями для систем комфорта:

Электростеклоподъемники
Обогрев сидений
Центральный замок

Компонент	Тип защиты
Фары ближнего света	Предохранитель 10А
Дворчики стеклоочистителя	Реле №53

Расположение дополнительного блока предохранителей в моторном отсеке

Дополнительный блок предохранителей на Audi 80 размещается в подкапотном пространстве, обеспечивая защиту силовых цепей и электрооборудования двигателя. Его конструкция предусматривает легкий доступ для диагностики и замены элементов.

Конкретное место установки варьируется в зависимости от года выпуска и модификации автомобиля. В большинстве случаев блок крепится к левому (водительскому) брызговику моторного отсека либо фиксируется на верхней части аккумуляторной батареи. Для точной идентификации следует ориентироваться на черный пластиковый корпус прямоугольной формы с откидной крышкой.

Ключевые особенности монтажа

На брызговике: Крепится винтами или пластиковыми защелками за левым фарным блоком.
На аккумуляторе: Фиксируется специальным кронштейном поверх АКБ (характерно для поздних серий B3/B4).
Крышка блока: Имеет схематичное изображение цепей или буквенно-цифровую маркировку предохранителей.

Важно! Перед обслуживанием отключите минусовую клемму аккумулятора. Для доступа к креплениям может потребоваться демонтаж воздушного фильтра или декоративной накладки. Реле внутри блока обычно фиксируются на DIN-рейке.

В Audi 80 B3 (Typ 89, выпуск 1986-1991 гг.) основной блок предохранителей расположен в моторном отсеке. Он находится с левой стороны (по ходу движения) рядом с аккумуляторной батареей, под защитной пластиковой крышкой прямоугольной формы.

В кузове B4 (1991-1996 гг.) сохраняется аналогичное размещение основного блока под капотом слева. Дополнительно, в салоне автомобиля присутствует второй блок предохранителей и реле, скрытый за панелью ниже рулевой колонки со стороны водителя.

Расположение блока предохранителей в Audi 80 B3 (Typ 89) и B4

Для точного поиска следуйте инструкциям:

Модель	Основной блок	Дополнительный блок
B3 (Typ 89)	Откройте капот Слева от аккумулятора Черная крышка с надписью "Sicherungen"	Отсутствует
B4	Аналогично B3: моторный отсек, слева от АКБ Крышка серого/черного цвета	Салон, место водителя Нащупайте панель под рулем Потяните крышку на себя вверх

Важно: На обратной стороне каждой крышки нанесена схема с номерами предохранителей и защищаемых цепей. В B4 салонный блок содержит предохранители систем комфорта (стеклоподъемники, освещение) и управления двигателем.

Как правильно открыть крышку блока предохранителей в салоне

Для доступа к блоку предохранителей в салоне Audi 80 водителю необходимо расположиться на сиденье. Основной блок обычно скрыт за пластиковой панелью в нижней части торпедо со стороны водительской двери. Перед открытием убедитесь, что зажигание автомобиля выключено.

Крышка фиксируется пластиковыми защёлками, не требующими инструментов. Найдите вертикальную панель треугольной формы, которая плавно переходит в облицовку порога. Верхний край этой панели слегка выступает над основной линией торпедо – это и есть место крепления крышки блока предохранителей.

Пошаговая инструкция

Пальцами правой руки обхватите выступающий верхний край крышки в районе надписей "FUSES" или "SICHERUNGEN"
Потяните панель строго на себя до характерного щелчка первой защёлки
Переместите хват ниже и повторите тянущее движение до отщёлкивания нижнего фиксатора
Отведите освобождённую крышку вниз и в сторону сиденья

Важные нюансы:

Не прилагайте чрезмерных усилий – защёлки хрупкие
Если крышка не поддаётся, проверьте наличие скрытых винтов (актуально для некоторых модификаций)
После снятия закрепите крышку на торпедо через предусмотренный гибкий держатель

Типичные ошибки	Последствия
Отрыв верхней части с усилием	Поломка фиксаторов
Поддевание отвёрткой	Царапины на пластике
Резкий рывок вбок	Обрыв крепёжного ремешка

Способ демонтажа защитной панели подкапотного блока

Защитная панель (крышка) основного блока предохранителей в моторном отсеке Audi 80 (B3/B4) надежно фиксируется на своем месте специальными защелками. Для ее снятия не требуются инструменты, но необходим аккуратность, чтобы не повредить хрупкие пластиковые элементы крепления.

Перед началом любых работ с электрооборудованием автомобиля, включая доступ к блоку предохранителей, настоятельно рекомендуется отключить минусовую клему аккумуляторной батареи. Это исключает риск короткого замыкания и поражения электрическим током.

Пошаговый процесс снятия крышки

Определите расположение фиксаторов: Осмотрите края защитной панели. Основные защелки расположены по ее бокам, а также сверху и снизу. Особое внимание уделите зонам возле передней кромки (ближе к радиатору) и задней кромки (ближе к лобовому стеклу).
Освобождение боковых защелок:
- Найдите пальцами боковые выступы или углубления на крышке (часто они имеют рифленую поверхность для лучшего сцепления).
- Аккуратно нажмите внутрь и вниз на боковые фиксаторы с обеих сторон крышки одновременно. Вы должны почувствовать, как защелки освобождаются.
Освобождение верхней/нижней защелки:
- После боковых, аналогичным образом найдите и освободите фиксаторы, расположенные на верхней и нижней кромках крышки (ближе к задней ее части, у лобового стекла). Обычно требуется нажать вниз (для верхнего фиксатора) или вверх (для нижнего).
Снятие крышки:
- Удерживая защелки в отжатом положении, осторожно потяните крышку на себя и вверх.
- Крышка должна легко отделиться от основания блока предохранителей. Будьте внимательны, не прилагайте излишних усилий, если крышка не поддается – проверьте, все ли фиксаторы полностью освобождены.

Примечание: На некоторых моделях, особенно с правым рулем, доступ к задним фиксаторам может быть немного затруднен из-за расположения бачка омывателя или других элементов. Действуйте осторожно, чтобы не сломать хрупкие пластиковые защелки. После снятия крышки перед вами откроется доступ к реле и предохранителям основного подкапотного блока.

Необходимый инструмент для извлечения предохранителей

Для безопасного извлечения предохранителей в Audi 80 потребуется специальный пластиковый пинцет, который обычно находится в самом блоке предохранителей или гнезде на его крышке. Этот инструмент имеет компактные размеры и заостренные концы, позволяющие аккуратно захватывать миниатюрные корпусы предохранителей без риска короткого замыкания.

Если штатный пинцет утерян, допускается использование тонкогубцев с изолированными ручками или медицинского пинцета. Крайне не рекомендуется применять металлические инструменты без изоляции – это может вызвать повреждение контактов или случайное замыкание соседних цепей при неосторожном движении.

Дополнительные рекомендации

Фонарик – для подсветки труднодоступных мест блока
Увеличительное стекло – для чтения маркировки на мелких предохранителях
Запасные предохранители – соответствующего номинала (указаны на крышке блока)

Тип инструмента	Пример использования	Риски
Штатный пластиковый пинцет	Идеален для стандартного извлечения	Минимальные
Изолированные тонкогубцы	Альтернатива при утере штатного инструмента	Может повредить пластик при чрезмерном усилии
Металлический пинцет без изоляции	Только в экстренных случаях	Высокий риск короткого замыкания

Руководство по чтению схемы на крышке блока

Схема на внутренней стороне крышки блока предохранителей Audi 80 отражает реальное расположение элементов и их функциональное назначение. Каждому предохранителю и реле присвоен уникальный номер, соответствующий его позиции в монтажном блоке, что исключает путаницу при диагностике или замене компонентов.

Сила тока предохранителя указывается цифрами (например, "15А") рядом с его номером. Условные графические символы обозначают потребители электроэнергии, подключенные через конкретный предохранитель. Цветовая маркировка корпуса предохранителя дублирует номинал тока для визуального контроля.

Расшифровка условных обозначений

Типовые символы на схеме Audi 80 и их значение:

Символ	Описание
⏚	Заземление (масса)
◻️ с волной	Обогрев заднего стекла
△ с каплями	Стеклоочистители и омыватель
☀ в круге	Фары головного света
! в круге	Контрольные лампы приборной панели
⟳	Система впрыска топлива

Дополнительные указатели на схеме:

R1, R2... – номера реле с указанием зоны действия
Стрелки – направление прохождения тока
Пунктирные линии – объединение цепей под общим управлением

Электросхемы Audi 80 используют стандартизированные графические символы для обозначения электронных компонентов и соединений. Понимание этих символов необходимо для чтения схемы и поиска неисправностей.

Ниже приведена расшифровка наиболее часто встречающихся обозначений. Схемы могут различаться в зависимости от года выпуска и комплектации, но базовые символы остаются общими.

Расшифровка условных обозначений на электросхеме Audi 80

Обозначение	Расшифровка
Прямая линия	Электрический проводник (провод)
Точка на пересечении линий	Соединение проводов
Пересечение без точки	Нет соединения (провода пересекаются)
Прямоугольник	Резистор
Прямоугольник с буквой S	Предохранитель (например, S22)
Две параллельные линии	Конденсатор
Несколько полукругов	Катушка индуктивности (обмотка реле)
Треугольник с чертой на острие	Диод
Круг с крестиком	Лампа накаливания
Круг с буквой M	Электродвигатель
Буква J с цифрой (J32)	Реле
Буква T (T2a)	Разъем: T – разъем, цифра – количество контактов, буква – идентификатор
Цветные метки (bl, br, gn)	Цвет провода: bl – синий, br – коричневый, gn – зеленый, gr – серый, ro – красный, sw – черный, ws – белый, ge – желтый
Земля (⊥)	Подключение к кузову (масса)

Цифры рядом с разъемами (T2a/1) обозначают номер контакта. Буквенно-цифровые коды компонентов (J32, S22) соответствуют номерам в блоке предохранителей или на релейной панели.

Цветовая маркировка предохранителей по номинальному току

Цвет корпуса предохранителя в Ауди 80 напрямую соответствует его номинальному току защиты. Это позволяет быстро идентифицировать допустимую нагрузку без необходимости поиска цифровых обозначений на мелком элементе.

Стандартная маркировка едина для большинства автомобильных предохранителей blade-типа (ножевого типа), используемых в Ауди 80. Цвета имеют строгую градацию от меньших значений тока к большим.

Соответствие цветов и номиналов

Цвет корпуса	Номинальный ток
Коричневый	5 А
Розовый	7.5 А
Красный	10 А
Синий	15 А
Жёлтый	20 А
Прозрачный/Белый	25 А
Зелёный	30 А
Фиолетовый	35 А

Важные уточнения:

Маркировка актуальна для стандартных мини-предохранителей (ATO) и макси-предохранителей (maxi).
Номинал всегда дублируется цифрой на верхней части металлического контакта.
Замена должна производиться строго на предохранитель того же цвета (тока). Установка элемента с большим номиналом может вызвать повреждение проводки.

Проверка целостности предохранителя визуальным методом

Визуальная диагностика – базовый способ оценки состояния предохранителей без применения мультиметра. Метод основан на физическом осмотре плавкой вставки внутри прозрачного корпуса элемента на предмет нарушения целостности или термических повреждений.

Для корректной проверки требуется демонтировать предохранитель из гнезда блока с помощью специальных пластиковых щипцов (обычно расположенных в отсеке блока или на обратной стороне крышки). Избегайте металлических инструментов во избежание короткого замыкания.

Алгоритм проверки и признаки неисправности

Обесточьте цепь: выключите зажигание и отсоедините отрицательную клемму аккумулятора.
Извлеките предохранитель, зафиксировав его за торцевые контакты.
Осмотрите элемент на просвет при ярком освещении, оценивая состояние металлической перемычки.

Визуальный признак	Состояние	Действие
Сплошная металлическая полоса без разрывов	Исправен	Установить обратно
Разорванная перемычка, оплавленные концы	Перегорел	Замена обязательна
Потемнение/опаление корпуса, целая перемычка	Перегрев цепи	Замена + диагностика нагрузки
Окисление контактов, помутнение пластика	Плохой контакт	Очистка или замена

Критичные дефекты: разрыв толщиной от 0.1 мм заметен невооруженным глазом. Особое внимание уделите предохранителям критичных систем (топливный насос, ECU, фары) – их перегорание проявляется отказом конкретных функций автомобиля.

Важно: даже при целой перемычке замените предохранитель при наличии почернения корпуса или контактов – это свидетельствует о перегреве и снижении номинальной нагрузки элемента.

Инструкция по замене перегоревшего предохранителя

Определите точное расположение перегоревшего предохранителя в блоке, используя схему на крышке или руководство автомобиля. Убедитесь, что зажигание и все потребители энергии в салоне выключены. Приготовьте пинцет для извлечения предохранителей, который обычно находится в основном блоке или гнезде на крышке.

Аккуратно подденьте пинцетом неисправный предохранитель и извлеките его строго вертикально без усилий. Визуально проверьте плавкую перемычку: перегоревший элемент будет иметь разорванную нить или почернение внутри корпуса. Не используйте предохранители с несоответствующим номиналом – это может привести к повреждению электропроводки.

Порядок установки нового предохранителя

Сравните маркировку старого и нового предохранителя (например, 5A, 15A, 20A)
Убедитесь в чистоте контактов гнезда – при необходимости удалите окислы
Установите предохранитель в гнездо до характерного щелчка, используя только пальцы
Проверьте работу цепи, включив соответствующий потребитель энергии

Важные предупреждения: Никогда не заменяйте предохранители металлическими предметами или проволокой. Если новый предохранитель мгновенно перегорает – ищите короткое замыкание в цепи. При частых срабатываниях требуется диагностика электрооборудования.

Цвет корпуса	Сила тока	Защищаемые цепи
Коричневый	5A	Габариты, подсветка
Красный	10A	Стеклоочистители, поворотники
Синий	15A	Фары, прикуриватель
Желтый	20A	Обогрев стекла, вентилятор

Всегда имейте запас предохранителей основных номиналов в автомобиле. Для точной идентификации цепей используйте заводскую схему конкретно для вашего года выпуска Audi 80.

Недопустимые действия при установке предохранителей

Установка предохранителей с номиналом тока, превышающим указанный в руководстве по эксплуатации, категорически запрещена. Это приводит к перегреву электропроводки, оплавлению изоляции и риску возгорания, так как защитная функция цепи теряется.

Использование посторонних металлических предметов вместо предохранителей (проволоки, скрепок, монет) недопустимо. Такие "жучки" не размыкают цепь при перегрузках, провоцируя полное разрушение электропроводки и выход из строя дорогостоящего оборудования автомобиля.

Критически опасные нарушения

Принудительное увеличение ножек предохранителя – изгибание или распайка контактов для установки в неподходящее гнездо нарушает надежность соединения
Монтаж в загрязненные или окисленные гнезда – отсутствие очистки контактов перед установкой вызывает локальный перегрев
Фиксация поврежденных предохранителей – установка элементов с трещинами, сколами или подгоревшими контактами
Игнорирование цветовой маркировки – применение предохранителей, не соответствующих цвету сгоревшего элемента без проверки номинала

Установка любых нестандартных компонентов, включая самодельные плавкие вставки, автоматически аннулирует страховые случаи при пожарах. Корректная работа реле и электронных модулей возможна только при соблюдении заводских параметров предохранителей.

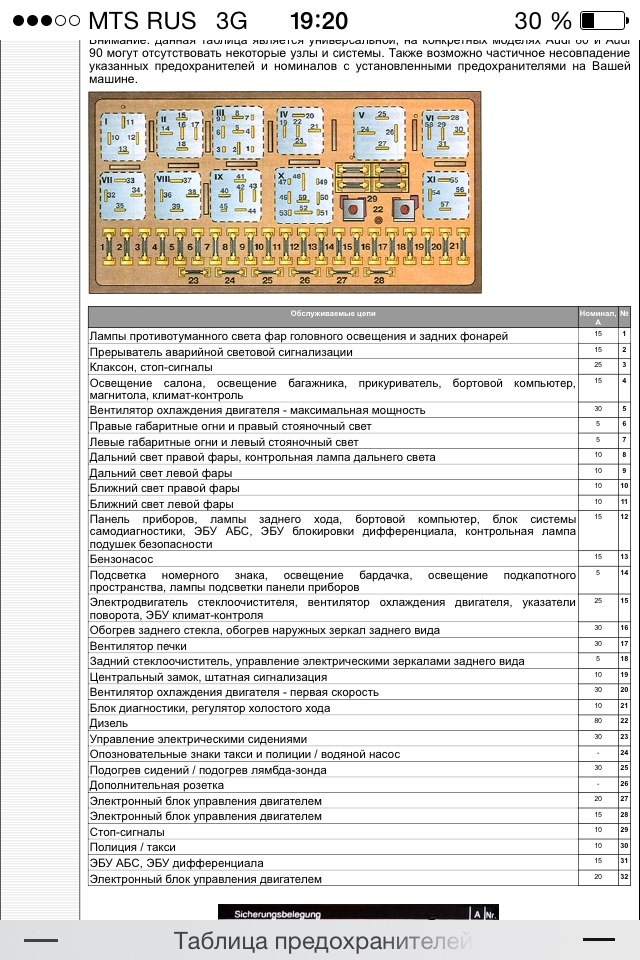

Схема расположения предохранителей в салонном блоке B3/B4

Салонный блок предохранителей в Audi 80 поколений B3 (Typ 89) и B4 (Typ 8C) расположен в нижней части торпедо со стороны водителя. Для доступа необходимо открыть защитную пластиковую крышку, которая крепится на защелках.

Блок содержит пластмассовые предохранители стандартного типа (ATO/ATC) с цветовой маркировкой по номиналу. Нумерация цепей нанесена на корпусе или крышке блока. Каждый слот имеет индивидуальный номер для идентификации защищаемой электроцепи.

Расшифровка предохранителей

Номер	Назначение	Номинал
1	Противотуманные фары (задние)	10A
2	Звуковой сигнал	10A
3	Прикуриватель	15A
4	Блок управления ABS	10A
5	Реле стеклоочистителя, прерыватель указателей поворота	10A
6	Блок управления двигателем (ECU)	10A
7	Габаритные огни (левая сторона)	10A
8	Габаритные огни (правая сторона)	10A
9	Фары ближнего света (левые)	10A
10	Фары ближнего света (правые)	10A
11	Фары дальнего света (левые)	10A
12	Фары дальнего света (правые)	10A
13	Дворники (двигатель стеклоочистителя)	20A
14	Омыватель фар	10A
15	Обогрев заднего стекла	30A
16	Вентилятор отопителя (1-я и 2-я скорости)	30A
17	Вентилятор отопителя (3-я скорость)	30A
18	Стоп-сигналы	10A
19	Правые поворотники и лампа заднего хода	10A
20	Левые поворотники	10A
21	Подсветка приборов, освещение салона	10A
22	Задние фонари (лампы освещения номерного знака, габариты)	10A

Примечание: Номиналы и назначение могут незначительно отличаться в зависимости от года выпуска и комплектации. Для точной идентификации используйте схему на внутренней стороне крышки блока или руководство по эксплуатации ТС.

Функции предохранителей цепи наружного освещения (фары)

Предохранители, отвечающие за наружное освещение, обеспечивают защиту электрических цепей фар ближнего и дальнего света, габаритных огней, а также подкапотной лампы (на некоторых модификациях). Они предотвращают повреждение проводки и компонентов системы при коротких замыканиях или перегрузках, вызванных неисправностями ламп, окислением контактов или повреждением изоляции проводов.

Отказ одного из этих предохранителей приводит к полному или частичному отключению соответствующего типа освещения. Например, перегорание предохранителя цепи ближнего света вызовет погасание обеих фар в этом режиме, но не затронет работу дальнего света или габаритов, если для них предусмотрены отдельные элементы защиты.

Основные защищаемые компоненты

Фары ближнего света: Обеспечивают безопасное движение в темное время суток без ослепления встречного транспорта.
Фары дальнего света: Используются для освещения дороги на большие расстояния при отсутствии встречных машин.
Передние габаритные огни (парковочные лампы): Обозначают габариты автомобиля в условиях недостаточной видимости.
Подкапотная лампа (при наличии): Обеспечивает подсветку моторного отсека.

Тип освещения	Последствия перегорания предохранителя	Особенности цепи
Ближний свет	Отключение обеих фар ближнего света	Часто защищен одним общим предохранителем
Дальний свет	Пропадание дальнего света на обеих фарах	Может иметь отдельную защиту или совмещаться с ближним
Габаритные огни	Отсутствие передних габаритов	Обычно защищены общим предохранителем для левой/правой стороны

Назначение предохранителей задних фонарей и стоп-сигналов

Предохранители задних фонарей и стоп-сигналов защищают электрические цепи освещения задней части автомобиля от перегрузок и коротких замыканий. Габаритные огни, подсветка номерного знака и стоп-сигналы критически важны для безопасности, сигнализируя другим участникам движения о маневрах и торможении Audi 80.

Перегорание этих предохранителей приводит к полному или частичному отказу задней светотехники: не работают стоп-сигналы, габариты или подсветка номера. Неработоспособность данных элементов создает аварийную ситуацию и запрещена ПДД, поэтому требует немедленной диагностики и замены предохранителя соответствующего номинала.

Типовое распределение предохранителей для B3/B4 (1990-1996)

Номер в блоке	Номинал	Защищаемые компоненты
F15	10А	Стоп-сигналы (через реле), контрольная лампа давления масла
F16	10А	Задние габаритные огни (оба борта), подсветка номерного знака

Предохранители противотуманных фар: распиновка и защита

Противотуманные фары в Audi 80 защищены отдельными предохранителями в основном монтажном блоке, расположенном в салоне (за панелью ниже рулевой колонки) или под капотом (в зависимости от года выпуска и комплектации). Каждая фара имеет собственную цепь с предохранителем для независимой защиты от перегрузок и коротких замыканий.

Номинал предохранителей составляет 15А, что стандартно для галогенных ламп противотуманок. Перегорание одного из элементов приводит к отключению только соответствующей фары, сохраняя работоспособность второй. Использование предохранителей нештатного номинала запрещено из-за риска повреждения электропроводки.

Распиновка предохранителей

Функция	Номер слота в блоке	Номинал
Левая противотуманная фара (L)	10	15A
Правая противотуманная фара (R)	11	15A
Реле включения ПТФ	5	15A

Важные аспекты защиты:

При замене всегда используйте предохранители точно указанного номинала (цветовая маркировка: голубой для 15А)
Повторное перегорание после замены сигнализирует о неисправностях:
1. Короткое замыкание в проводке
2. Окисление контактов патрона фары
3. Неисправность реле управления
Проверяйте герметичность корпусов фар: попадание влаги вызывает коррозию и КЗ
Контролируйте состояние массы кузова (точка крепления за монтажным блоком)

Предохранитель цепи плафонов салонного освещения

Данный предохранитель отвечает за защиту электроцепи, питающей плафоны основного салонного освещения, подсветку бардачка, вещевого ящика и индивидуальных ламп чтения. Его выход из строя приводит к полному отключению указанных осветительных элементов.

Расположен в монтажном блоке предохранителей в салоне автомобиля. Точный номер слота зависит от года выпуска и комплектации Audi 80, но чаще всего задействованы позиции F15 (до 1991 г.) или F18 (после 1991 г.). Рекомендуется сверяться со схемой на крышке блока или руководством пользователя.

Ключевые характеристики

Номинал: 10-15 А (стандартно 10А для B3, 15А для B4)
Цвет маркировки: Красный (10А), Голубой (15А)
Сопутствующие элементы цепи:
- Центральный плафон потолка
- Плафоны задних пассажиров
- Подсветка перчаточного ящика
- Лампы индивидуального освещения

При диагностике неисправностей проверяйте также дверные концевые выключатели и исправность ламп.

Защита прикуривателя: номер и номинал предохранителя

Предохранитель прикуривателя защищает цепь питания этого устройства от перегрузки и короткого замыкания. Его перегорание – наиболее частая причина неработоспособности прикуривателя.

Точный номер предохранителя и его номинал зависят от года выпуска и модели (кузова) Audi 80:

Расположение и параметры предохранителя прикуривателя

Основной блок предохранителей: Находится в салоне автомобиля, обычно слева под панелью приборов или с торца панели со стороны водителя (для доступа может потребоваться снять пластиковую крышку).
Модели Audi 80 B3 (Тип 89, до ~1991):
- Номер предохранителя: F22
- Номинал: 10 Ампер (A)
- Цвет: Красный
Модели Audi 80 B4 (Тип 8C, ~1991-1996):
- Номер предохранителя: F18
- Номинал: 15 Ампер (A)
- Цвет: Голубой

Поколение (Кузов)	Номер предохранителя	Номинал (Ампер)	Цветовая маркировка
Audi 80 B3 (Тип 89)	F22	10A	Красный
Audi 80 B4 (Тип 8C)	F18	15A	Голубой

Важно: Всегда заменяйте перегоревший предохранитель на новый строго того же номинала (10А или 15А в зависимости от модели). Установка предохранителя большего номинала или "жучка" может привести к перегреву проводки и возгоранию. Если новый предохранитель сразу перегорает, необходимо искать причину короткого замыкания в цепи прикуривателя или подключенных к нему устройств.

Предохранители очистителей и омывателей лобового стекла

Электрические цепи очистителей и омывателей лобового стекла защищены отдельными предохранителями в монтажном блоке Audi 80. Их перегорание приводит к полному отказу работы стеклоочистителей, омывателя или обеих систем одновременно.

Расположение соответствующих предохранителей зависит от года выпуска автомобиля: в моделях до 1991 года они находятся в основном блоке салона (под панелью приборов слева), а в более поздних версиях (B4) – в дополнительном блоке моторного отсека. Точные позиции указаны на схеме крышки блока.

Номера предохранителей и защищаемые цепи

Номер предохранителя	Номинал (А)	Защищаемая цепь
F5	15	Двигатель стеклоочистителя лобового стекла
F6	10	Электродвигатель омывателя лобового стекла
F13	5	Реле прерывистого режима очистителя

Важные нюансы: В некоторых комплектациях цепи омывателя и очистителя могут объединяться под одним предохранителем. При замене всегда используйте предохранители оригинального номинала – превышение силы тока вызывает повреждение электродвигателей.

Защита цепи электрического обогрева заднего стекла

Предохранитель цепи обогрева заднего стекла в Audi 80 предотвращает перегрев и возгорание проводки при коротком замыкании или перегрузке системы. Он разрывает цепь при превышении номинального тока, защищая нагревательные нити стекла, реле и управляющие элементы. Отказ этого предохранителя приводит к полной неработоспособности обогрева.

Номинал предохранителя варьируется в зависимости от года выпуска и комплектации автомобиля, обычно в пределах 20-30 Ампер. Чаще всего он расположен в основном монтажном блоке предохранителей в салоне Audi 80, который находится слева под приборной панелью или в нише переднего левого крыла (для кузовов B3/B4). Точное положение указано на крышке блока или в мануале конкретной модели.

Ключевые характеристики защиты цепи

Тип элемента: Пластиковый ножевой предохранитель (стандарт ISO)
Цветовая маркировка: Желтый (20А) или Зеленый (30А) в зависимости от силы тока
Сопутствующие компоненты: Реле времени обогрева (отключает питание автоматически через 10-15 минут)

Проблема	Признаки неисправности	Проверяемые элементы
Перегорание предохранителя	Отсутствие нагрева стекла, погасший индикатор на панели	Целостность нитей обогрева, контакты на разъемах
Коррозия контактов	Прерывистая работа обогрева	Состояние клемм в блоке предохранителей, проводка у багажника

Важно: Установка предохранителя большего номинала вызывает оплавление проводки. При частом перегорании диагностируйте цепь на КЗ в местах перехода жгута в крышку багажника или повреждение токопроводящих дорожек стекла.

Предохранители электропривода стеклоподъемников

Электроприводы стеклоподъемников в Audi 80 защищены отдельными предохранителями, предотвращающими повреждение проводки и моторов при перегрузках или коротких замыканиях. Их перегорание – частая причина полного отказа всех стеклоподъемников или конкретной двери.

Предохранители цепи стеклоподъемников расположены в основном монтажном блоке предохранителей. На большинстве моделей Audi 80 (B3/B4) этот блок находится в моторном отсеке, со стороны водителя, рядом с бачком омывателя или аккумулятором. Точное расположение и номинал зависят от года выпуска и комплектации.

Распространенная схема (пример для Audi 80 B4)

В стандартной конфигурации предохранители распределены следующим образом:

Номер предохранителя	Номинал (А)	Защищаемая цепь
S15	25A	Левый передний стеклоподъемник
S16	25A	Правый передний стеклоподъемник
S17	25A	Левый задний стеклоподъемник
S18	25A	Правый задний стеклоподъемник

Важные нюансы:

Дополнительно может присутствовать предохранитель S14 (15A), отвечающий за питание реле управления стеклоподъемниками или цепь блокировки.
На части автомобилей задние стеклоподъемники защищены одним предохранителем (например, только S17 на 25A для обоих задних дверей).
Номиналы указаны ориентировочно. Обязательно сверяйтесь со схемой на крышке блока предохранителей или руководстве к вашему авто.

При диагностике неработающего стеклоподъемника первым делом проверьте соответствующий предохранитель на целостность плавкой вставки. Замену производите строго на предохранитель того же номинала.

Распределение предохранителей системы вентиляции и отопления

В Audi 80 предохранители системы вентиляции и отопления сосредоточены преимущественно в салонном блоке, расположенном за декоративной панелью слева от рулевой колонки. Элементы защиты отвечают за работу электродвигателя вентилятора, регулятора оборотов, сервоприводов заслонок и цепи подогрева заднего стекла.

Номера предохранителей и их номиналы варьируются в зависимости от года выпуска и комплектации. Для точной идентификации используйте схему на обратной стороне крышки блока или руководство по эксплуатации конкретной модификации.

Типовое распределение для моделей B3/B4

Номер	Ток (А)	Функция
F7	25	Электродвигатель вентилятора отопителя
F18	7.5	Регулятор скорости вентилятора
F14	15	Сервоприводы заслонок климат-контроля
F3	15	Подогрев заднего стекла и зеркал
F10	7.5	Цепь кондиционера (при наличии)

Примечания:

F3 может быть объединен с цепью наружных зеркал
В дизельных версиях за отопитель салона отвечает дополнительный предохранитель F23 (30А)
При неработоспособности регулятора скорости проверьте реле J126 в монтажном блоке

Защита цепи аудиосистемы и антенны предохранителем

В Audi 80 аудиосистема и антенна защищены отдельным предохранителем, предотвращающим повреждение компонентов при коротком замыкании или перегрузке цепи. Этот элемент расположен в основном монтажном блоке салона и отвечает за подачу питания на магнитолу, динамики, а также электропривод антенны (при ее наличии).

Номинал предохранителя варьируется в зависимости от года выпуска и комплектации авто, но чаще всего применяется значение 10–15 А (например, S11 или S15). Перегорание проявляется полным отключением аудиоустройств: магнитола не включается, антенна не выдвигается, динамики беззвучны. Перед заменой обязательно устраните причину срабатывания – проверьте целостность проводки и отсутствие КЗ в разъемах головного устройства.

Ключевые особенности защиты

Расположение: В блоке предохранителей под панелью приборов (со стороны водителя), позиция зависит от схемы конкретного года выпуска – актуальную карту ищите на крышке блока или в мануале.
Последствия перегорания:
- Отсутствие питания магнитолы (экран не активен)
- Неработоспособность встроенного усилителя
- Остановка электромотора антенны
Диагностика: Визуальный осмотр нити предохранителя через прозрачный корпус. При замене используйте только предохранитель указанного номинала – установка «жучка» или превышение силы тока приведет к возгоранию проводки.

Связь центрального замка с конкретными предохранителями

Работа центрального замка в Audi 80 напрямую зависит от исправности нескольких предохранителей. Они защищают электронные компоненты системы от перегрузок и коротких замыканий. Основные цепи, связанные с централизованным управлением замками дверей, багажника и люка топливного бака, запитаны через эти элементы.

Точное расположение и номинал предохранителей варьируются в зависимости от года выпуска и комплектации автомобиля. Наиболее критичные из них сосредоточены в основном блоке предохранителей салона (расположен слева под панелью приборов) и дополнительном блоке в моторном отсеке. Всегда сверяйтесь со схемой на крышке блока или руководством по эксплуатации.

Ключевые предохранители системы центрального замка

Номер	Расположение блока	Номинал (А)	Защищаемая цепь
14	Салон (основной)	15	Блок управления центральным замком
14	Моторный отсек	10	Реле и актуаторы замков
28	Салон (основной)	20	Цепь питания двери водителя

При отказе центрального замка первоочередно проверьте предохранитель №14 в салоне. Если он исправен, протестируйте дублирующий №14 в моторном отсеке и №28. Перегорание любого из них приводит к:

Полному отключению системы
Отказу дистанционного управления
Некорректной работе отдельных актуаторов

Дополнительные предохранители могут влиять на сопутствующие функции:

Предохранитель сигнализации (если установлена)
Цепи освещения салона
Защита блока комфорта

Замена должна производиться строго на предохранитель аналогичного номинала. Установка «жучков» или элементов с повышенным током недопустима – это провоцирует повреждение проводки и модулей.

Предохранители, отвечающие за работу щитка приборов

На панели приборов Audi 80 задействовано несколько предохранителей, расположенных в основном монтажном блоке. Их перегорание приводит к частичной или полной потере функциональности контрольных ламп, индикаторов, указателей уровня топлива, температуры охлаждающей жидкости, тахометра и спидометра.

Ключевыми элементами защиты являются предохранитель №11 (15А), отвечающий за подсветку приборной панели и индикаторов, а также предохранитель №15 (15А), питающий непосредственно приборы и контрольные лампы. Дополнительно предохранитель №28 (15А) защищает цепи датчиков уровня топлива и температуры.

Основные предохранители и симптомы неисправности

№11 (15A): Управляет подсветкой шкал и кнопок. При перегорании панель приборов не освещается в темное время суток.
№15 (15A): Отвечает за работу стрелочных приборов (тахометр, спидометр) и контрольных ламп (давление масла, зарядка АКБ). Неисправность вызывает отказ всех указателей и части индикаторов.
№28 (15A): Защищает цепи датчиков уровня топлива и температуры ОЖ. Перегорание приводит к неработоспособности соответствующих указателей.

Номер предохранителя	Сила тока	Последствия перегорания
11	15А	Отсутствие подсветки приборов, кнопок на панели
15	15А	Отказ спидометра, тахометра, контрольных ламп (кроме поворотов и фар)
28	15А	Не работают указатели уровня топлива и температуры двигателя

При комплексном отказе приборной панели в первую очередь проверяйте предохранитель №15. Для диагностики используйте тестер – визуальный осмотр не всегда выявляет повреждение. Замену производите только на предохранители номиналом, указанным на крышке блока.

Защита электрической части системы зажигания

В системе зажигания Audi 80 критически важные цепи защищены плавкими предохранителями, предотвращающими повреждение компонентов при коротких замыканиях или перегрузках. Основные элементы, такие как катушка зажигания, коммутатор, датчики и блок управления, подключены через отдельные предохранители номиналом 10-20А в зависимости от модели двигателя и года выпуска.

Отказ предохранителей цепи зажигания приводит к немедленной остановке двигателя и невозможности запуска. Для диагностики необходимо проверить целостность соответствующих плавких вставок и состояние контактов в колодках. Особое внимание уделяется предохранителю топливного насоса (F1/F18), который часто косвенно влияет на работу зажигания в инжекторных версиях.

Ключевые предохранители системы зажигания

В стандартной компоновке блока (расположен слева под панелью приборов) за защиту отвечают:

F1 (15A) - Топливный насос, катушка зажигания (карбюраторные моторы)
F17 (15A) - Блок управления зажиганием, датчик Холла (инжектор)
F18 (20A) - Реле бензонасоса, контроллер впрыска (Digifant/Jetronic)

Номер	Номинал	Защищаемые компоненты
F1	15A	Катушка зажигания (ранние модели), топливный насос
F17	15A	ЭБУ зажигания, коммутатор, датчик-распределитель
F18	20A	Модуль управления впрыском, цепи питания ДМРВ

Важно: при замене предохранителей используйте строго соответствующий номинал – установка вставки с завышенным током может вызвать возгорание электропроводки. Для точной идентификации всегда сверяйтесь со схемой на обратной стороне крышки блока предохранителей конкретного автомобиля.

Предохранители топливного насоса и форсунок

Эти предохранители защищают критически важные компоненты топливной системы. Предохранитель топливного насоса отвечает за электропитание бензонасоса, обеспечивающего подачу горючего из бака в двигатель. Предохранитель форсунок контролирует цепь управления электромагнитными инжекторами, впрыскивающими топливо во впускной коллектор или цилиндры.

Перегорание любого из этих элементов приводит к немедленной остановке мотора. При неисправности топливного насоса двигатель не запустится из-за отсутствия подачи бензина. Повреждение предохранителя форсунок вызовет прекращение впрыска топлива, что также заблокирует работу ДВС.

Расположение и идентификация

Компонент	Номер предохранителя (типичный)	Номинал
Топливный насос	F1 или F15	15 А
Форсунки	F17 или F28	15 А

Важные уточнения:

Конкретные номера слотов зависят от года выпуска и типа двигателя
Расположены в основном блоке предохранителей (салон, левая часть торпедо)
На крышке блока имеется схема с нумерацией и назначением элементов

Перед заменой обязательно сверьтесь с маркировкой на крышке блока или мануалом конкретной модификации. Используйте предохранители строго соответствующего номинала – установка «жучков» или элементов повышенной мощности может вызвать возгорание электропроводки.

Схема расположения реле в блоке Audi 80

Основной блок реле Audi 80 (B3/C3) расположен в моторном отсеке со стороны водителя, под пластиковой крышкой с маркировкой "Relais". Он объединен с предохранителями в единую конструкцию, обеспечивающую централизованный доступ к защитным и управляющим элементам электросистемы.

Схема размещения реле внутри блока стандартизирована и зафиксирована на обратной стороне защитной крышки в виде графической карты. Каждому реле присвоен уникальный номер позиции (1, 2, 3...), соответствующий его гнезду в монтажной плате. Назначение указано рядом с номером на схеме и частично продублировано текстом на корпусе самого реле.

Расшифровка основных реле (типовая комплектация)

Позиция	Назначение
1	Реле очистителя фар (если установлены)
2	Реле стартера
3	Реле топливного насоса
4	Реле обогрева заднего стекла
5	Реле дальнего света фар (левая сторона)
6	Реле дальнего света фар (правая сторона)
7	Реле противотуманных фар (задних)
8	Реле противотуманных фар (передних)
9	Реле контроля ламп / указателей поворота
10	Реле звукового сигнала

Важные нюансы:

Позиции могут частично отличаться для модификаций с дизельными двигателями или спецкомплектациями (например, реле предпускового подогрева).
Цвет корпуса реле (черный, серый, белый) часто указывает на его тип и номинальный ток.
Рядом с блоком основного реле расположен дополнительный блок (обычно у левого брызговика) с реле:
1. Реле вентилятора охлаждения (1-й скорости)
2. Реле вентилятора охлаждения (2-й скорости)
3. Реле кондиционера (если установлен)

Для точной идентификации всегда сверяйтесь со схемой на крышке конкретного автомобиля или мануалом. Замена реле производится только на идентичное по маркировке (номерам 056, 100, 214 и т.д.) и цвету после снятия напряжения.

Основное реле питания системы управления двигателем (J271)

Реле J271 выполняет критическую функцию подачи напряжения на блок управления двигателем (ECU), систему впрыска топлива и другие ключевые компоненты силового агрегата Audi 80. Оно активируется при включении зажигания, замыкая цепь питания от аккумулятора к электронным модулям двигателя. Без корректной работы этого реле невозможна инициализация ECU и управление исполнительными механизмами.

Неисправность J271 приводит к полной или частичной потере работоспособности двигателя. Типичные проявления включают отсутствие реакции на поворот ключа зажигания, самопроизвольную остановку работающего мотора, а также невозможность запуска при сохранении исправности стартера и АКБ. Диагностические сканеры часто теряют связь с ECU при отказе реле.

Расположение: Реле J271 находится в монтажном блоке предохранителей салона Audi 80. Точное место варьируется в зависимости от года выпуска и модификации:

У моделей до 1991 г. (тип 89) – в левой части панели приборов за декоративной крышкой.
У моделей 1991-1996 гг. (B4) – в центральном блоке предохранителей под панелью управления со стороны водителя (позиция реле №53 или №100).

Диагностика и замена:

При подозрении на неисправность проверьте подачу напряжения на контакты 30 (постоянный +12В) и 86 (управляющий сигнал при включённом зажигании).
Используйте мультиметр для тестирования сопротивления катушки (контакты 85-86) и целостности силовых контактов (87-30).
Замените реле на аналог с идентичной маркировкой (например, Hella 4RA 007 791-01). Убедитесь в совпадении цоколёвки перед установкой.

Назначение и местоположение бензонасосного реле (J17)

Реле бензонасоса (J17) управляет подачей питания на топливный насос. Оно активируется при включении зажигания и обеспечивает необходимое давление в топливной рампе перед запуском двигателя. При выходе реле из строя двигатель не запустится из-за отсутствия подачи топлива.

В Audi 80 (B3/B4) реле J17 расположено в монтажном блоке реле, который находится в моторном отсеке. Блок обычно размещается со стороны водителя, рядом с аккумуляторной батареей или ветровым стеклом. Точная позиция зависит от года выпуска и комплектации автомобиля.

Идентификация и особенности

Для быстрого обнаружения реле J17:

Откройте пластиковую крышку блока реле
Найдите реле с маркировкой 214 (на корпусе или схеме крышки)
Цвет корпуса – черный или темно-серый
Стандартное расположение – четвертая позиция сверху (в блоках 13-позиционной конструкции)

Проверку работоспособности выполняют путем замены на идентичное реле из соседнего слота (например, реле вентилятора охлаждения). При неисправности характерно отсутствие гула бензонасоса при включении зажигания.

Реле включения фар головного света (J39)

Реле J39 отвечает за управление питанием фар головного света Audi 80. Оно активируется при включении переключателя освещения на рулевой колонке, замыкая силовую цепь и подавая напряжение на лампы фар через предохранители. Без исправной работы этого реле фары не загорятся, даже если лампы и предохранители целы.

Располагается реле J39 в основном монтажном блоке предохранителей. На большинстве моделей Audi 80 (B3, B4) блок находится в салоне, слева под панелью приборов за пластиковой крышкой. Точную позицию реле уточняйте по схеме на обратной стороне крышки блока или в руководстве по эксплуатации – оно обычно стоит в ряду с другими реле (например, в позиции №3 или №4).

Основные характеристики и неисправности

Типичные признаки отказа реле J39:

Полное отсутствие ближнего и дальнего света обеих фар
Работа габаритных огней и поворотников при неработающих фарах
Отсутствие характерного щелчка при включении света (реле не срабатывает)

Проверка реле:

Визуальный осмотр: Снимите реле и проверьте контакты на окисление или оплавление.
Тест заменой: Установите заведомо исправное реле аналогичного типа (например, 433 951 253 A).
Прозвонка цепи: Мультиметром проверьте наличие +12V на управляющем контакте (при включенном свете) и срабатывание силовых контактов при подаче напряжения на катушку.

Параметр	Значение
Номер реле	433 951 253 A / 443 951 253
Тип контактов	SPST (нормально разомкнутое)
Нагрузка	До 30A (ближний + дальний свет)

При замене реле J39 обязательно отключайте клемму аккумулятора. Убедитесь, что номинал нового реле соответствует оригиналу – ошибка может привести к расплавлению контактов или пожару. Если после замены реле фары не заработали, проверьте цепь управления (переключатель света, проводку) и силовые предохранители (обычно S11 и S12 в блоке).

Реле стеклоочистителей и омывателя ветрового стекла

Данное реле отвечает за управление электродвигателями стеклоочистителей и насосом омывателя ветрового стекла. Оно обеспечивает работу дворников в различных режимах: одноразовое движение, постоянная работа на низкой/высокой скорости, интервальный режим, а также синхронизирует подачу омывающей жидкости с движением щеток.

Реле расположено в основном блоке реле, который у Audi 80 B3 (1986-1991) находится под панелью приборов со стороны водителя, а у моделей B4 (1991-1996) – в моторном отсеке рядом с аккумулятором. Точная позиция указана на схеме крышки блока предохранителей.

Идентификация и функции

Реле обычно имеет черный или серый корпус с маркировкой 53 или 19. Основные функции включают:

Активацию моторов стеклоочистителей при включении соответствующих режимов на подрулевом переключателе
Обеспечение паузы в интервальном режиме (обычно 4-6 секунд)
Автоматическое включение дворников на 2-3 цикла после использования омывателя
Возврат щеток в парковочное положение после выключения
Управление насосом омывателя при нажатии на рычаг

Распиновка контактов реле (стандартная 8-контактная):

Контакт	Назначение
1	Сигнал интервального режима (от подрулевого переключателя)
2	Питание +12В (постоянное)
3	Выход на мотор стеклоочистителя (низкая скорость)
4	Управление насосом омывателя
5	Сигнал включения омывателя
6	Масса
7	Сигнал парковочного положения щеток
8	Выход на мотор стеклоочистителя (высокая скорость)

Характерные неисправности проявляются как отсутствие работы дворников в отдельных режимах, непрекращающееся движение щеток после использования омывателя, отказ интервального режима или отсутствие возврата в парковочное положение. Проверка начинается с визуального осмотра реле на предмет оплавления корпуса и тестирования мультиметром.

При замене обязательно использовать реле с идентичной маркировкой и распиновкой. Несоответствие номиналов или схемы подключения может привести к некорректной работе системы и повреждению электроники. Рекомендуется сверяться с заводской электросхемой конкретной модификации.

Поиск реле указателей поворота и аварийной сигнализации

Реле указателей поворота и аварийной сигнализации (часто объединены в одном корпусе) в Audi 80 расположены в основном монтажном блоке предохранителей и реле. Этот блок находится в салоне автомобиля со стороны водителя.

Для доступа необходимо открыть крышку блока, расположенную в торпедо слева от рулевой колонки. Крышка крепится на пластиковых защелках – аккуратно подденьте ее плоской отверткой или пальцами. На внутренней стороне крышки обычно присутствует схема расположения элементов.

Идентификация реле

Искомое реле маркируется на схеме как:

"Relais 2" (реле аварийной сигнализации)
"Relais 3" (реле указателей поворота)

В зависимости от года выпуска и комплектации, оба сигнала могут обслуживаться одним реле с обозначением "Relais 2/3" или "Blinkerrelais". Физически реле представляет собой черный или серый пластиковый корпус стандартного размера с несколькими контактами в нижней части.

Обозначение на схеме	Функция	Типовой цвет корпуса
Relais 2	Аварийная сигнализация	Черный/серый
Relais 3	Указатели поворота	Черный/серый
Relais 2/3	Комбинированное реле	Черный/серый

При отсутствии схемы ориентируйтесь на расположение: реле обычно находится в центральной или верхней части блока. Для точной идентификации сравните его с соседними элементами – искомое реле имеет маркировку 100 или 53 на корпусе (цифры обозначают ток контактов). Проверка работоспособности осуществляется включением аварийной сигнализации – характерное щелкание подтвердит правильность выбора элемента.

Реле обогрева заднего стекла: функции и проблемы

Реле обогрева заднего стекла в Audi 80 управляет подачей напряжения на нагревательные нити. При включении кнопки на панели приборов реле замыкает силовую цепь через предохранитель, обеспечивая ток до 20-30А. Оно содержит временное реле, автоматически отключающее нагрев через 10-15 минут для предотвращения перегрузки и экономии энергии.

Компонент расположен в основном блоке предохранителей в моторном отсеке. На крышке блока или в руководстве по эксплуатации указана его точная позиция – обычно это реле с маркировкой "H" (Heck) или номером 53 (в зависимости от года выпуска). Рядом находится предохранитель на 30А, защищающий цепь нагревателя.

Типичные неисправности и диагностика

Отказ включения обогрева: вызван сгоревшей катушкой реле, окислением контактов или обрывом дорожек на плате блока.
Самопроизвольное отключение: перегрев реле из-за плохого контакта или неисправности таймера.
Постоянная работа: залипание контактов, неисправность управляющего транзистора.

Для проверки снимите реле и подайте 12В на управляющие контакты (85 и 86). Исправное реле щелкнет, а между силовыми выводами (30 и 87) будет проводимость <1 Ом. Дополнительно измерьте напряжение на контактах при включенной кнопке обогрева.

Симптом	Возможная причина	Проверка
Нет нагрева стекла	Обрыв цепи реле, сгоревший предохранитель	Тестером проверить напряжение на контакте 30
Обогрев не отключается	Залипание контактов, сбой таймера	Прозвонить контакты 30-87 при выключенном реле
Прерывистая работа	Окисление разъемов, перегрев	Осмотреть посадочное гнездо на деформации

При замене используйте оригинальное реле (артикул 191 951 253A или аналог) – неподходящие экземпляры могут перегружать проводку. Обязательно диагностируйте цепь заднего стекла на обрыв нитей и состояние клемм массы перед установкой нового реле.

Реле дополнительного насоса охлаждающей жидкости

Реле дополнительного насоса охлаждающей жидкости управляет работой электрического насоса, обеспечивающего циркуляцию антифриза через систему отопления салона после остановки двигателя. Это предотвращает закипание ОЖ в горячем двигателе (эффект "тепловой инерции") и ускоряет прогрев салона при последующем запуске.

В Audi 80 (B3/B4) реле расположено в основном монтажном блоке предохранителей под капотом, со стороны водителя. Оно обычно занимает позицию №214 (обозначение может варьироваться в зависимости от года выпуска). Идентифицируется по маркировке на корпусе или схеме под крышкой блока.

Ключевые характеристики

Принцип работы: Реле активирует насос при выполнении двух условий:

Зажигание выключено
Температура ОЖ превышает ~100°C (контролируется термовыключателем)

Типовые параметры:

Номинальное напряжение: 12V
Контакты: нормально разомкнутые
Срабатывание: при сигнале от термовыключателя

Последствия неисправности:

Прекращение циркуляции ОЖ после остановки двигателя
Возможное закипание жидкости в ГБЦ
Снижение эффективности отопителя при холодном пуске

Типичные признаки перегоревшего предохранителя в Audi 80

Отказ одной или нескольких электрических систем автомобиля является основным индикатором проблемы. Если компоненты, питаемые через один предохранитель, одновременно перестают функционировать, это прямо указывает на необходимость проверки элемента защиты цепи.

Визуальный осмотр предохранителя часто позволяет подтвердить неисправность. Целесообразно извлечь подозрительный элемент и проверить целостность плавкой перемычки внутри прозрачного корпуса на предмет обрыва или потемнения.

Распространенные симптомы

Полное отключение потребителей: приборы, фары, магнитола, стеклоподъемники или дворники, связанные с одним предохранителем, резко прекращают работу.
Локальные сбои: отказ только левой или правой группы фар, стоп-сигналов, поворотников при сохранении работы остальной электроники.
Отсутствие реакции: нажатие кнопок или переключателей (обогрев стекла, прикуриватель, вентилятор печки) не дает никакого результата.
Характерный запах: легкий запах гари в салоне или у блока предохранителей при сильном перегреве контактов перед перегоранием.
Видимое повреждение: оплавление корпуса, почернение, разрыв металлической нити внутри предохранителя.

Почему постоянно сгорает один и тот же предохранитель

Постоянное перегорание конкретного предохранителя указывает на системную проблему в защищаемой им цепи. Это не случайность, а симптом устойчивой неисправности, требующей немедленной диагностики. Игнорирование ситуации может привести к повреждению электрооборудования или возгоранию.

Предохранитель срабатывает при превышении номинального тока, но если это повторяется многократно – значит, в цепи сохраняется аномальная нагрузка или короткое замыкание. Простая замена элемента без поиска первопричины неэффективна и опасна.

Основные причины повторного перегорания

Короткое замыкание в проводке: Повреждение изоляции проводов (перетёрлась о кузов, пробита острым краем), приводящее к контакту "+" с массой автомобиля.
Неисправность потребителя: Внутреннее КЗ или повышенное потребление тока в устройстве, подключенном к цепи (моторчик стеклоподъёмника, обогрев сидений, фара, магнитола).
Перегрузка цепи: Подключение оборудования, превышающего расчётную мощность цепи (например, мощная аудиосистема к штатной проводке).
Замыкание на корпус: Окисление или повреждение разъёма, коррозия контактов, приводящие к контакту токоведущих частей с массой.
Пробой проводки: Замыкание из-за намокания (после мойки, дождя) или механического повреждения жгута.
Дефект реле: Залипание контактов реле, управляющего цепью, вызывающее постоянную подачу тока.
Ошибка ремонта: Неправильное подключение оборудования или случайное замыкание проводов после вмешательства.

Методы диагностики

Визуальный осмотр: Проверить провода цепи на предмет потертостей, оплавления, перегибов. Осмотреть разъёмы подключения потребителей на коррозию, подгорание.
Поэтапное отключение: Отсоединять устройства в цепи одно за другим (начиная с самых "подозрительных"), заменяя предохранитель. Если перегорание прекратилось – неисправен последний отключённый потребитель.
Проверка мультиметром: Измерить сопротивление цепи (при отключённом предохранителе и АКБ) между защищаемым контактом блока предохранителей и массой. Нулевое или очень низкое сопротивление подтверждает КЗ.
Анализ новых подключений: Если проблема возникла после установки допоборудования (сабвуфер, камера) – временно отключите его.
Проверка реле: Вынуть реле, отвечающее за проблемную цепь. Если предохранитель перестал гореть – неисправно реле.

Симптом	Вероятная причина	Действие
Предохранитель перегорает мгновенно	Прямое короткое замыкание	Поиск КЗ в проводке, осмотр жгутов
Перегорает при включении устройства	Неисправность потребителя	Диагностика/замена устройства
Сгорает через некоторое время работы	Перегрузка цепи, дефект проводки	Проверка нагрузки, осмотр контактов
Проблема появилась после дождя/мойки	Замыкание из-за влаги	Просушка, поиск мест проникновения воды

Важно: Все работы проводятся при отключённой клемме АКБ. Используйте предохранители строго того номинала, который указан в схеме. Установка "жучка" или предохранителя большего номинала недопустима – это приводит к оплавлению проводки.

Как найти короткое замыкание после замены предохранителя

Проверьте цепь сразу после перегорания нового предохранителя: включите зажигание и активируйте потребителя, связанного с этим предохранителем. Используйте электрическую схему Audi 80 для точного определения всех компонентов в проблемной цепи – это могут быть лампы, моторчики, реле или датчики.

Отсоедините разъемы элементов цепи по одному, каждый раз заменяя предохранитель и проверяя, перегорает ли он. Начните с самых доступных компонентов, двигаясь к труднодоступным. Если предохранитель перестал перегорать после отключения конкретного устройства – вы нашли источник проблемы.

Детальная диагностика

Визуальный осмотр проводки: Ищите оплавленную изоляцию, потертости на жгутах (особенно в местах контакта с кузовом), окисленные контакты в колодках. Уделите внимание участкам возле поворотных механизмов (двери, багажник).

Метод мультиметра:

Снимите предохранитель и переведите мультиметр в режим измерения сопротивления (Ω)
Один щуп подключите к контакту "+" в блоке предохранителей, второй – к массе кузова
При показаниях ниже 0.5 Ом в цепи присутствует КЗ
Поочередно отключайте разъемы потребителей, наблюдая за изменением сопротивления

Признак	Возможная причина
КЗ пропадает при отключении реле	Замыкание в катушке или управляющей цепи
КЗ исчезает после снятия панели	Перетертая проводка за обшивкой
Проблема проявляется в дождь	Повреждение изоляции + попадание воды

Важно: При поиске избегайте использования "жучков" – это может привести к возгоранию. Если КЗ не локализовано, отсоедините аккумулятор и обратитесь к автоэлектрику.

Влияние окисления контактов на работу предохранителей

Окисление контактов в блоке предохранителей Audi 80 возникает из-за воздействия влаги, температурных перепадов и химических реакций в подкапотном пространстве. Образующийся слой оксидов (чаще всего белого или зеленоватого налёта) на металлических поверхностях клемм и разъёмов резко ухудшает электропроводность.

Нарушение проводимости приводит к критическому росту переходного сопротивления в месте контакта. В результате даже при исправном предохранителе цепь не получает достаточного напряжения, а сам контактный узел начинает интенсивно нагреваться из-за эффекта Джоуля-Ленца при прохождении тока.

Последствия и признаки проблемы

Основные негативные эффекты окисления:

Нестабильная работа оборудования: фары мигают, двигатели стеклоподъёмников дергаются, магнитола отключается.
Ложные срабатывания: предохранитель перегорает без реальной перегрузки из-за локального перегрева зоны окисления.
Оплавление пластика: сильный нагрев деформирует корпус блока или колодки предохранителя.
Коррозионное разрушение: прогрессирующее окисление "съедает" металл контакта, требуя замены разъёма.

Типичные симптомы, указывающие на окисление:

Электрические потребители работают только после покачивания предохранителя в гнезде.
Видимый налёт на контактных площадках или ножках предохранителей.
Потемнение или оплавление пластика вокруг конкретного гнезда.

Профилактика и устранение:

Метод	Действия
Очистка	Аккуратное удаление окислов мелкой наждачной бумагой (№600-800) или специальным очистителем электроцепей
Защита	Нанесение токопроводящей смазки или силиконового герметика после очистки
Контроль	Регулярный осмотр блока при сезонном ТО, особенно после зимней эксплуатации

Игнорирование окисленных контактов ведёт к выходу из строя дорогостоящего электрооборудования и риску возгорания. Особое внимание уделите гнёздам мощных потребителей: фар, обогрева стекла, топливного насоса.

Профилактическая очистка колодок блока предохранителей

Регулярная профилактическая очистка контактных колодок (разъемов) блока предохранителей Audi 80 – важная процедура для поддержания надежности электросистемы автомобиля. Окисление контактов, скопление пыли, влаги или следов электролита от старых предохранителей увеличивают переходное сопротивление, приводя к перегреву, падению напряжения, нестабильной работе потребителей и даже к возгоранию.

Чистка колодок предотвращает эти проблемы, обеспечивая идеальный контакт между предохранителем/реле и гнездом. Проводить ее рекомендуется при каждом плановом обслуживании автомобиля или при появлении первых признаков проблем с электрооборудованием (например, мигание света, отказ отдельных функций). Работы требуют аккуратности и соблюдения мер электробезопасности.

Порядок выполнения очистки

Подготовка и безопасность:

Обязательно отсоедините отрицательную клемму (-) аккумуляторной батареи.
Дождитесь не менее 5-10 минут (особенно для моделей с подушками безопасности) для обесточивания систем.
Обеспечьте хорошее освещение зоны работы.
Подготовьте необходимые инструменты и материалы.

Демонтаж блока предохранителей (при необходимости):

Снимите защитную крышку основного блока предохранителей (расположен в салоне, обычно слева под панелью приборов или в нише для ног водителя).
Аккуратно отожмите фиксаторы и извлеките блок из посадочного места. Иногда для доступа к тыльной стороне с колодками достаточно отсоединить корпус блока от кронштейна, не снимая все жгуты проводов.
Для дополнительного блока предохранителей/реле (если есть, часто в моторном отсеке) также снимите крышку и, при необходимости, сам блок.

Очистка контактных колодок:

Визуальный осмотр: Внимательно осмотрите все колодки (особенно силовых реле и мощных потребителей) на предмет явной коррозии (зеленый/белый налет), оплавления, следов перегрева (потемнение пластика), грязи, пыли, влаги.
Сушка: Если обнаружена влага, тщательно просушите колодки сжатым воздухом (баллончиком) или феном на холодном режиме.
Механическая очистка:
- Используйте чистую, сухую, мягкую кисточку (лучше антистатическую) для удаления рыхлой пыли и грязи.
- Для более стойких загрязнений и начальных стадий окисления аккуратно обработайте контакты контактным очистителем/очистителем электрооборудования (например, Hi-Gear, Kontakt U, Liqui Moly Electronic-Spray). Распылите средство на контакты и дайте ему растворить загрязнения (следуйте инструкции на баллончике).
- Альтернатива/Доводка: Для труднодоступных мест или точечной очистки используйте:
  - Ватные палочки, смоченные в очистителе или изопропиловом спирте (IPA).
  - Ластик-стирашку (новый, чистый) для аккуратной протирки металлических контактных поверхностей.
  - Мягкую ткань без ворса, смоченную в очистителе.
Удаление коррозии: При сильном окислении:
- Применяйте специализированный очиститель контактов/средство для удаления окислов, часто обладающий антикоррозионными свойствами.
- После обработки очистителем, аккуратно удалите рыхлый налет кисточкой или ватной палочкой.
- Избегайте абразивных материалов (наждачка, жесткие щетки), которые повреждают защитное покрытие контактов.
Финишная обработка (опционально, но рекомендуется):
- После полной очистки и высыхания, нанесите тонкий слой контактной смазки (например, Liqui Moly Electronic Spray, Kontakt S) на металлические части контактов. Это предотвратит окисление в будущем и улучшит проводимость.
- Не используйте обычные масла, WD-40 (не является специализированным контактным средством) или графитовые смазки.

Сборка и проверка:

Убедитесь, что все колодки и корпус блока полностью сухие.
Установите блок предохранителей на место, надежно зафиксировав его.
Подключите отрицательную клемму АКБ.
Последовательно включайте потребители электроэнергии (фары, отопитель, стеклоподъемники, аудиосистему и т.д.) и проверяйте их стабильную работу. Убедитесь в отсутствии искрения, запаха гари или срабатывания предохранителей.

Симптомы, указывающие на необходимость чистки	Рекомендуемые материалы для очистки	Что НЕЛЬЗЯ использовать
Мигание фар или габаритов	Контактный очиститель (аэрозоль)	Вода или моющие средства
Отказ стеклоподъемников, обогрева	Изопропиловый спирт (IPA)	Абразивные материалы (наждачка)
Самопроизвольное срабатывание реле	Мягкие кисточки (антистатические)	Жесткие металлические щетки
Перегрев колодок/предохранителей	Ватные палочки	WD-40 как основное средство
Видимый налет (белый, зеленый) на контактах	Чистый ластик	Обычные масла или графитовые смазки
Прерывистая работа приборов	Салфетки безворсовые	Растворители (ацетон, бензин)

Защита клемм с помощью диэлектрической смазки

Клеммы аккумулятора и соединения в блоке предохранителей Audi 80 подвержены окислению из-за влаги, перепадов температур и агрессивных сред. Диэлектрическая смазка создает на поверхности контактов герметичный барьер, предотвращающий доступ кислорода и электролитов. Это существенно замедляет коррозию и образование токонепроводящего налета.

Нанесение состава проводится только на внешние части клемм после их затяжки. Смазка заполняет микротрещины и вытесняет влагу, сохраняя стабильное сопротивление контактов. Для Audi 80 критично обрабатывать как клеммы АКБ, так и разъемы реле/предохранителей в монтажном блоке – особенно при эксплуатации в условиях высокой влажности.

Правила применения

Очистите контакты от окислов щеткой и обезжирьте.
Затяните клеммы с рекомендованным моментом (для АКБ Audi 80 – 5-6 Н·м).
Нанесите смазку тонким слоем на внешние поверхности соединений.
Избегайте попадания состава между контактными плоскостями – это нарушит проводимость.

Тип смазки	Особенности	Примеры
Силиконовая	Не растворяется в воде, термостабильна	Liqui Moly Batterie-Pol-Fett
Медная	Высокая адгезия, антифрикционный эффект	Berner Battery Paste
Тефлоновая	Стойкость к химикатам	Permatex Dielectric Tune-Up Grease

Обновляйте покрытие каждые 1-2 года или после обслуживания электросистемы. Использование непроводящей смазки исключает короткие замыкания и снижает риски отказа оборудования.

Критерий	Требование
Тип корпуса	Только стандартные ножевые (ATO/ATC)
Цветовая маркировка	Строго по номинальному току (например: 15А – синий)
Номинал	Точное соответствие схеме на крышке блока

Опасность установки предохранителей с несоответствующим номиналом

Установка предохранителя с завышенным номиналом тока нарушает принцип селективной защиты электроцепей Ауди 80. Элемент перестаёт выполнять свою основную функцию – разрыв цепи при превышении допустимой нагрузки. Это приводит к прохождению аварийных токов, которые не отсекаются вовремя.

Предохранители с заниженным номиналом создают ложные срабатывания защиты при штатной нагрузке. Цепи будут обесточиваться без реальной перегрузки, что нарушает работу систем автомобиля. Постоянные перегорания таких элементов вынуждают водителя на опасную "установку жучков", полностью исключающую защиту.

Ключевые риски при неправильном номинале

Расплавление проводки: Токи выше расчётных значений вызывают перегрев изоляции с последующим коротким замыканием и возгоранием.
Выход из строя оборудования: Блоки управления, фары, датчики сгорают до срабатывания некорректной защиты.
Повреждение монтажного блока: Пластиковые корпуса предохранителей и контакты колодок деформируются от перегрева.
Отказ критических систем: Преждевременное срабатывание защиты в цепи топливного насоса или тормозов создаёт аварийную ситуацию.

Номинал предохранителя	Последствия превышения	Последствия занижения
Рекомендуемый заводом (например, 15А)	Штатная работа цепи	Штатная работа цепи
Выше нормы (например, 25А вместо 15А)	Оплавление проводки, риск пожара	Ложные отключения, неработоспособность
Ниже нормы (например, 10А вместо 15А)	Перегрев предохранителя, разрушение колодки	Постоянное перегорание, отказ оборудования

Аварийные временные меры при отсутствии штатного предохранителя

При перегорании предохранителя в дорожных условиях без запасного элемента категорически запрещается использовать "жучки" из гвоздей, проволоки или монет – это приводит к перегреву проводки и риску возгорания. Допустимы только исключительно временные меры до момента установки штатного предохранителя номиналом, строго соответствующим защищаемой цепи.

Для критически важных систем (например, топливный насос, зажигание) допускается кратковременное применение временной перемычки с обязательным соблюдением условий:

Используйте только медный провод сечением, соответствующим номиналу предохранителя (пример: 0.5 мм² для 10А).
Изолируйте перемычку термостойким материалом (например, стеклотканью).
Отключите все потребители цепи, кроме жизненно необходимых.

Порядок безопасной установки временной перемычки:

Отсоедините клемму "-" АКБ.
Очистите контакты предохранительного гнезда от нагара.
Закрепите подготовленный провод в гнезде, избегая контакта с металлическими частями кузова.
Подключите АКБ и немедленно проверьте цепь на нагрев проводки.

Эксплуатационные ограничения при использовании перемычки:

Максимальное время	Допустимые цепи	Запрещенные действия
До 2 часов	Системы движения, освещение	Парковка с включенными потребителями
До 30 минут	Обогрев стекол, аудиосистема	Использование мощных устройств (компрессор и т.п.)

Немедленно восстановите штатную защиту при первой возможности – даже исправная перемычка не обеспечивает точного тока срабатывания защиты. Повторные срабатывания указывают на неисправность цепи, требующую диагностики у специалиста.

Список источников

Для подготовки материала использовались технические документы и проверенные автомобильные ресурсы, специализирующиеся на марке Audi. Акцент сделан на официальные данные и опыт владельцев моделей B3/B4.

Ниже приведены ключевые источники информации о предохранительных блоках Audi 80, включая их расположение, схемы и назначение элементов. Все материалы проверены на соответствие релевантным модификациям.

Основные источники

Оригинальное руководство по эксплуатации Audi 80 (B3/B4) 1986-1996 гг. выпуска
Официальное пособие по ремонту Audi 80 от Volkswagen Group (ETKA)
Фотоархивы схем монтажных блоков с расшифровкой предохранителей и реле
Технические бюллетени Audi для сервисных центров (TSB)
Тематические разделы форумов Audi Club International и Drive2.ru
Каталоги электрооборудования Bosch для моделей VAG 1980-х-1990-х гг.
Видеообзоры расположения блоков предохранителей от автомобильных мастеров
