Блок предохранителей Ford Mondeo 4 - описание, расположение, расшифровка

Статья обновлена: 18.08.2025

Электрические системы современного автомобиля требуют надежной защиты от перегрузок и коротких замыканий. В Ford Mondeo 4 поколения эту критически важную функцию выполняют несколько блоков предохранителей и реле. Понимание их устройства, точного расположения и назначения каждого элемента – ключ к быстрой диагностике неисправностей, самостоятельному ремонту электропроводки и безопасной эксплуатации автомобиля.

Данная статья предоставит детальную информацию о монтажных блоках в салоне и подкапотном пространстве Mondeo IV. Вы узнаете, где именно находятся эти блоки, как получить к ним доступ, а также получите расшифровку схемы расположения и функций основных предохранителей и реле, отвечающих за работу фар, стеклоподъемников, аудиосистемы, климат-контроля и других важных систем вашего автомобиля.

Общее расположение блоков предохранителей в автомобиле

В конструкции современных автомобилей блоки предохранителей размещаются в нескольких стандартных зонах. Это позволяет оптимизировать электропроводку и облегчает доступ для обслуживания. Как правило, выделяют салонный блок, моторный блок и, в некоторых моделях, багажный блок.

Основное назначение разделения блоков – группировка предохранителей и реле по обслуживаемым системам: цепи комфорта и управления в салоне, цепи двигателя и внешнего освещения в моторном отсеке, цепи задней части автомобиля – в багажнике.

Расположение в Ford Mondeo 4

В Ford Mondeo 4 установлены два основных блока предохранителей:

Салонный блок: Находится под приборной панелью со стороны водителя. Для доступа необходимо снять защитную крышку в районе левой ноги водителя, отщелкнув защелки или открутив крепежные винты.
Моторный блок: Расположен в подкапотном пространстве на левой стороне (ближе к лобовому стеклу), рядом с аккумуляторной батареей. Закрыт пластиковой крышкой с фиксаторами.

Отдельный блок в багажнике у Mondeo 4 отсутствует – все цепи защищены через два основных модуля. Салонный блок содержит предохранители систем комфорта, а моторный – силовых агрегатов и освещения.

Точное местонахождение моторного блока предохранителей

Моторный блок предохранителей в Ford Mondeo 4 расположен в подкапотном пространстве со стороны водителя. Он находится в левой части моторного отсека, непосредственно за аккумуляторной батареей и рядом с бачком омывателя лобового стекла.

Блок размещён в специальной нише под ветровым стеклом, защищён прямоугольной пластиковой крышкой чёрного цвета. Для доступа необходимо открыть капот и переместиться к левой стойке кузова, где крышка блока хорошо видна поверх других компонентов.

Идентификация и доступ

Визуальный ориентир: Ищите крышку с пиктограммой знака предохранителя (⚡ или схематичное изображение) и надписью "FUSE BOX".
Соседние элементы:
- Справа: аккумулятор
- Спереди: бачок омывателя (синий/белый с символом стеклоочистителя)
- Слева: стойка кузова
Фиксация: Крышка крепится пластиковыми защёлками по бокам – для снятия отожмите их пальцами вверх.

Доступ к салонному блоку предохранителей (панель приборов)

Салонный блок предохранителей на Ford Mondeo 4 (2007–2014) расположен в нижней части панели приборов со стороны водителя. Он скрыт за съемной защитной крышкой в торпедо, обеспечивая централизованный доступ к реле и предохранителям систем управления комфортом, освещением и мультимедиа.

Для работы с блоком необходимо выключить зажигание и снять ключ из замка. Убедитесь, что все потребители энергии деактивированы – это исключит риски короткого замыкания или повреждения электроники при извлечении элементов.

Пошаговая инструкция по открытию блока

Сядьте на водительское сиденье и сместите его максимально назад для удобства.
Найдите прямоугольную декоративную крышку в нижнем левом углу торпедо (под рулевой колонкой).
Подденьте крышку пальцами за специальный выступ в верхней части или используйте плоскую пластиковую лопатку.
Потяните крышку на себя до характерного щелчка, отсоединив фиксаторы по периметру.
Снимите крышку полностью, открыв доступ к предохранителям и реле. На ее внутренней стороне обычно расположена схема расположения элементов.

Ключевые особенности конструкции:

Крышка крепится на пластиковых клипсах – избегайте чрезмерного усилия при демонтаже.
Блок содержит предохранители mini (низкопрофильные) и maxi (крупные), а также микрореле.
Ряд элементов может быть дублирован в подкапотном блоке – сверяйтесь с мануалом перед заменой.

Тип элемента	Цветовая маркировка	Номинал (А)
Mini-предохранитель	Синий	15
Mini-предохранитель	Красный	10
Micro-реле	Черный корпус	20-30А

Конструкция и защитные крышки блоков предохранителей

Блоки предохранителей Ford Mondeo 4 поколения (2007-2014) оснащены защитными пластиковыми крышками, предотвращающими попадание влаги, пыли и случайного контакта с токоведущими элементами. Крышки фиксируются на корпусе при помощи защелок по периметру, обеспечивая плотное прилегание. На внутренней стороне каждой крышки размещена схематическая карта с нумерацией предохранителей и реле, дублирующая информацию из руководства по эксплуатации.

Для доступа к предохранителям требуется аккуратно поддеть крышку плоской отверткой или пальцами в зоне специальных выемок. Основной блок под капотом имеет усиленную конструкцию с резиновым уплотнителем по контуру, повышающим герметичность. Крышка салонного блока, расположенного в бардачке, тоньше и оснащена магнитными фиксаторами для удобства частого обслуживания.

Особенности конструкции крышек

Материал: Ударопрочный термопластик (PP/ABS-сплав)
Маркировка: Четкая гравировка символов защиты от воды (IP54)
Цветовая индикация: Красные метки на защелках при повреждении фиксаторов

Блок	Расположение крышки	Система фиксации
Подкапотный (BJB)	Рядом с аккумулятором	4 боковые защелки + центральный замок
Салонный (CJB)	За панелью бардачка	Магниты + 2 скрытых фиксатора

Важно: При повторной установке крышки убедитесь в характерном щелчке всех фиксаторов. Отсутствие полного прилегания может привести к окислению контактов во влажной среде. Поврежденные защелки требуют замены всей крышки во избежание вибрации при движении.

Инструменты для извлечения предохранителей (специальные щипцы)

Для безопасного и удобного извлечения предохранителей в блоке Ford Mondeo 4 используются специальные пластиковые щипцы. Они исключают риск короткого замыкания при контакте с металлическими поверхностями и предотвращают повреждение хрупких контактов предохранителей.

Этот инструмент обычно хранится в одном из отсеков самого блока предохранителей или в гнезде на его крышке. Он представляет собой компактный съемник с гибкими пластиковыми "лапками", точно рассчитанными на размеры стандартных предохранителей.

Особенности и использование щипцов

Конструкция: Пластиковый корпус с двумя подпружиненными захватами, расходящимися при нажатии на рукоятки.
Принцип работы: Захваты заводятся за боковые ушки предохранителя. При сжатии рукояток лапки сходятся, плотно обхватывая корпус предохранителя, позволяя его легко вытащить.
Преимущества:
- Безопасность (диэлектрический материал)
- Удобство извлечения предохранителей в труднодоступных местах
- Минимизация риска поломки предохранителя или гнезда

Важно: Если штатные щипцы утеряны, категорически не рекомендуется использовать металлический инструмент (пассатижи, отвертки). Временно можно аккуратно извлечь предохранитель пальцами, предварительно убедившись в отсутствии напряжения на клеммах АКБ, либо заменить щипцы пластиковым пинцетом с изолированными концами.

Условные обозначения на схемах крышек блоков

На внутренней стороне крышек блоков предохранителей и реле Ford Mondeo 4 нанесены схематические изображения с условными обозначениями. Эти схемы служат ключом для идентификации защищаемых цепей и соответствуют реальному расположению элементов внутри блока.

Каждому слоту присвоен уникальный номер и буквенно-цифровой код, указывающий на силу тока предохранителя (например, F20 - 20А) или тип реле (R1, R2 и т.д.). Графические символы рядом с номерами визуально отображают функциональное назначение элемента.

Основные типы обозначений

Цифры в прямоугольниках: Номер слота предохранителя/реле (например: 23, 48)
Буква + цифра:
- F (Fuse) - предохранитель с указанием ампеража (F10 = 10А)
- R (Relay) - реле (R1, R2)
Графические пиктограммы: Упрощенные изображения компонентов:
- Фары, габариты, поворотники
- Вентилятор радиатора, обогрев стекол
- Аудиосистема, прикуриватель
- АБС, подушки безопасности
- Дверные замки, стеклоподъемники
Цветовые маркеры: Цвет пластика предохранителя соответствует номиналу:

Цвет Ток (А)

Оранжевый 5

Коричневый 7.5

Красный 10

Синий 15

Желтый 20

Белый 25

Зеленый 30

Важно: Схемы на крышках моторного (под капотом) и пассажирского (в салоне) блоков различаются. Для точной идентификации всегда сверяйтесь с актуальной схемой конкретного блока и руководством вашей модификации Mondeo.

Расшифровка предупреждающих наклеек на блоках

Предупреждающие наклейки на блоках предохранителей Ford Mondeo 4 содержат критически важную информацию для безопасного обслуживания электросистемы. Их игнорирование может привести к короткому замыканию, повреждению оборудования или поражению электрическим током.

Каждая пиктограмма и текст на стикерах дублируют друг друга для однозначного понимания. Основные символы включают изображение молнии (опасное напряжение), перечеркнутой руки (запрет касания) и восклицательного знака в треугольнике (общее предупреждение).

Типовые обозначения и их значение

Базовые предупреждения:

"Перед обслуживанием отключите аккумулятор!" – Обязательное обесточивание сети
"Не использовать предохранители номиналом выше указанного!" – Риск возгорания проводки
"Только для квалифицированного персонала" – Запрет самостоятельного ремонта

Специфические обозначения:

Пиктограмма	Текстовая расшифровка	Область применения
⚡ + рука в круге	Высокое напряжение 48V	Гибридные модификации
🔥 + капля	Горячие поверхности	Блоки возле выпускного коллектора
⛟ + 15A	Только предохранители slow-blow	Цепи стартера и топливных насосов

Цветовая маркировка: Красные наклейки указывают на непосредственную опасность для жизни (высоковольтные системы), желтые – на риск повреждения автомобиля. Всегда сверяйтесь с руководством пользователя при обнаружении незнакомых обозначений.

Основные типы предохранителей, применяемые в Mondeo 4

В Ford Mondeo IV применяются преимущественно два стандарта предохранителей: классические ножевые (плоские) и миниатюрные микровыводные элементы. Оба варианта имеют цветовую маркировку корпуса, соответствующую номинальному току защиты.

Классические предохранители (тип Blade) выпускаются в размерах Standard (обычный) и Maxi (усиленный), тогда как микровыводные делятся на категории Mini (малый) и Micro (сверхкомпактный). Распределение по цепям зависит от нагрузки: высокоамперные потребители защищаются предохранителями Maxi, управляющая электроника – Micro-элементами.

Классификация по конструкции и характеристикам

Standard Blade (ATO) – прямоугольный корпус с плоскими ножевыми контактами (номиналы 5-40А)
Maxi Blade – увеличенный формат для токов 20-100А (системы освещения, обогревы)
Mini Blade – уменьшенная версия Standard (5-30А) для компактных блоков
Micro Blade – сверхмалый размер (5-30А) для цифровых модулей (ECU, датчики)

Тип	Цвет корпуса	Токовый номинал (А)	Типовые защищаемые системы
Micro Blade	Фиолетовый	3	ЭБУ, CAN-шина
Mini Blade	Коричневый	7.5	Датчики парковки, аудиосистема
Standard Blade	Красный	10	Противотуманки, прикуриватель
Standard Blade	Синий	15	Стеклоподъемники, зеркала
Standard Blade	Желтый	20	Розетка багажника, обогрев стекол
Maxi Blade	Зеленый	30	Вентилятор охлаждения, ABS

Важно использовать строго соответствующие номиналу элементы: установка предохранителя с завышенным током может вызвать перегрозку электропроводки. Цветовая идентификация упрощает визуальный контроль целостности плавкой вставки без извлечения из гнезда.

Цветовая маркировка и номиналы предохранителей (Mini, Micro)

Цвет корпуса предохранителей стандартизирован и соответствует номиналу силы тока, что позволяет визуально определить параметры элемента. Маркировка актуальна для распространенных типоразмеров Mini (ATM) и Micro (APM/APS), устанавливаемых в блоке Ford Mondeo IV.

Номинал указывается цифрами на верхней части корпуса, но цветовое кодирование обеспечивает быструю идентификацию даже при частичном повреждении или загрязнении. Всегда сверяйтесь с таблицей на крышке блока предохранителей конкретной комплектации автомобиля.

Соответствие цветов и номиналов

Цвет корпуса	Номинал (Ампер)	Типоразмер
Фиолетовый	3A	Micro
Розовый	4A	Micro
Коричневый	5A	Mini/Micro
Красный	10A	Mini/Micro
Голубой	15A	Mini/Micro
Желтый	20A	Mini/Micro
Прозрачный/Белый	25A	Mini
Зеленый	30A	Mini

Ключевые особенности:

Предохранители Micro отличаются уменьшенными габаритами (9.1×3.8×8.1 мм) по сравнению с Mini (10.9×3.6×16.3 мм)
Номиналы выше 30A обычно используют макси-предохранители (цветные прямоугольные элементы)
Заменитель должен строго соответствовать номиналу: установка предохранителя большего тока может вызвать повреждение проводки

Схема предохранителей моторного отсека: силовые цепи

Силовые цепи в блоке предохранителей моторного отсека Ford Mondeo 4 отвечают за защиту критически важных систем с высоким энергопотреблением. К ним относятся цепи питания стартера, генератора, электроусилителя руля, ABS/ESP, вентиляторов охлаждения и топливного насоса.

Предохранители в этом разделе имеют высокие номиналы (от 30А до 150А) и часто выполнены в виде плоских "лопаток" или керамических элементов. Их выход из строя приводит к полному отказу связанных систем, поэтому при замене строго соблюдайте указанные в схеме амперные характеристики.

Основные силовые предохранители

Номер	Ток (А)	Защищаемая цепь
F1	150	Генератор → Аккумулятор
F2	100	Блок управления ABS/ESP
F3	80	Электроусилитель руля (ЭУР)
F4	60	Главное реле двигателя (ECU)
F5	50	Топливный насос (бензин) / ТНВД (дизель)
F6	40	Вентилятор радиатора (скорость 3)
F7	30	Вентилятор радиатора (скорость 1-2)
F8	40	Блок управления климат-контролем

Расположение элементов может незначительно отличаться в зависимости от года выпуска и типа двигателя. Для точной идентификации используйте схему на обратной стороне крышки блока предохранителей или официальное руководство по эксплуатации.

Расшифровка реле в подкапотном блоке

Реле в подкапотном блоке Ford Mondeo 4 отвечают за коммутацию мощных электрических цепей. Каждое реле маркировано цифровым кодом на крышке блока или схеме, что позволяет идентифицировать его назначение.

Исправность реле критична для работы ключевых систем автомобиля. При диагностике неполадок (например, отказ вентилятора охлаждения или топливного насоса) следует в первую очередь проверить соответствующие реле на срабатывание и контактную группу.

Таблица расшифровки реле

Номер реле	Назначение	Дополнительная информация
R1	Топливный насос	Активируется при включении зажигания
R2	Стартер	Управляет подачей тока на втягивающее реле
R3	Вентилятор охлаждения (1 скорость)	Срабатывает при среднем нагреве двигателя
R4	Вентилятор охлаждения (2 скорость)	Активируется при критическом перегреве
R5	Обогрев заднего стекла	Включается кнопкой на панели управления
R6	Дополнительный отопитель (при наличии)	Только для комплектаций с Webasto/Эбершпехер
R7	Фары головного света	Управляет подачей напряжения на блок фар

Важно: Расположение и количество реле могут отличаться в зависимости от года выпуска и комплектации. Для точной идентификации используйте схему на обратной стороне крышки блока предохранителей или официальное руководство по эксплуатации.

Предохранители салонного блока: управление комфортом

Салонный блок предохранителей Ford Mondeo 4 отвечает за электронные системы, обеспечивающие комфорт водителя и пассажиров. Его расположение варьируется в зависимости от года выпуска и комплектации: чаще всего модуль находится под перчаточным ящиком (бардачком) со стороны пассажира, реже – за пластиковой накладкой в торце приборной панели с водительской стороны. Для доступа потребуется снять защитную крышку, открутив фиксирующие винты или отщелкнув крепления.

Перегоревший предохранитель в этом блоке приводит к отказу конкретной опции без влияния на основные функции автомобиля. Поиск неисправности начинают с проверки целостности нити в предохранителе (визуально или тестером), сверяясь со схемой на обратной стороне крышки модуля или в мануале. Замена выполняется строго на элемент с идентичным номиналом силы тока (например, 5A, 10A, 15A), обозначенным на корпусе.

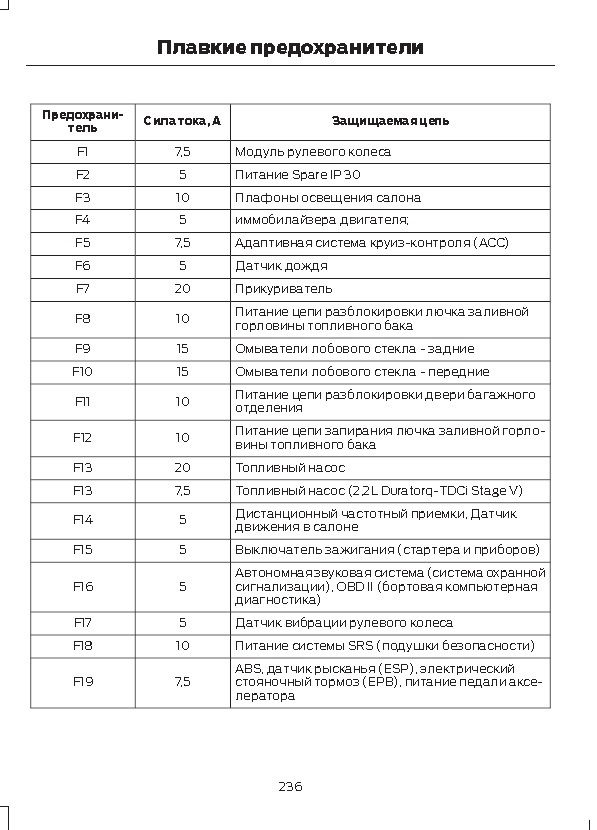

Расшифровка ключевых предохранителей

Вот основные цепи, защищаемые салонным блоком:

Передние электростеклоподъемники (F57/F58: 20A) – управление стеклами передних дверей.
Задние электростеклоподъемники (F59/F60: 20A) – управление стеклами задних дверей.
Люк/панорамная крыша (F61: 20A) – привод механизма открывания люка.
Обогрев сидений (F62/F63: 15A) – питание элементов нагрева передних кресел.
Центральный замок (F64: 15A) – управление дверными замками.
Аудиосистема/мультимедиа (F65: 15A) – питание головного устройства, динамиков.
Прикуриватель/розетка 12V (F66: 20A) – гнездо для аксессуаров.
Зеркала с подогревом (F67: 10A) – обогрев наружных зеркал заднего вида.

Важно: Нумерация и назначение могут незначительно отличаться в зависимости от года выпуска и рынка. Всегда сверяйтесь со схемой конкретного автомобиля перед заменой элементов.

Цепи питания внешнего освещения в блоках

Цепи внешнего освещения Ford Mondeo 4 защищены предохранителями и управляются реле, расположенными в двух основных блоках: моторного отсека (BJB) и салонном (CJB). К ним относятся фары ближнего/дальнего света, габариты, поворотники, стоп-сигналы и противотуманные фары. Питание осуществляется через выделенные силовые линии, рассчитанные на токи до 30А, с обязательной защитой от КЗ и перегрузок.

В моторном отсеке сосредоточены цепи питания передних осветительных приборов (фары, ПТФ), тогда как салонный блок отвечает за задние фонари, подсветку номера и часть управляющих сигналов. Ключевые реле (например, ближнего света R207 или ПТФ R208) коммутируют высокие токи, снижая нагрузку на выключатели в салоне. Повреждение предохранителей этих цепей приводит к полному или частичному отказу осветительной системы.

Ключевые компоненты цепей освещения

Блок	Компонент	Обозначение	Номинал	Защищаемые цепи
Моторный отсек (BJB)	Предохранитель	F1.34	15А	Левый ближний свет
	Предохранитель	F1.33	15А	Правый ближний свет
	Реле	R207	-	Управление ближним светом
Салон (CJB)	Предохранитель	F2.23	7.5А	Задние габариты (левый борт)
	Предохранитель	F2.25	7.5А	Стоп-сигналы
	Предохранитель	F2.37	15А	Противотуманные фары

Важные особенности:

Цепи фар используют двойную защиту: реле в BJB + предохранители
Задний ход и поворотники питаются через CJB (F2.27 и F2.28)
Короткое замыкание в цепи ПТФ может вывести из строя F2.37 и реле R208

Защита системы климат-контроля и обогрева

Электрические цепи климатической установки (вентилятора печки, компрессора кондиционера, элементов обогрева зеркал, стекол и сидений) защищены отдельными предохранителями. Их перегорание – основная причина полного или частичного отказа этих систем. Расположены эти защитные элементы преимущественно в моторном отсеке, в центральном блоке предохранителей (CJB).

Наиболее критичны предохранители, отвечающие за питание вентилятора отопителя и управление компрессором кондиционера. Их выход из строя парализует всю систему климат-контроля. Предохранители обогревателей (стекол, зеркал, сидений) обычно имеют меньший номинал и могут перегорать из-за локальных перегрузок или заклинивания двигателей приводов.

Ключевые предохранители и реле

Основные защитные элементы для климата и обогрева в Ford Mondeo 4 (ориентировочно):

Fuse F33 (40A): Главное питание вентилятора отопителя. При сгорании печка дует только на малых оборотах или не работает совсем.
Fuse F58 (7,5A): Питание модуля управления климат-контролем (HVAC). Отказ приводит к неработоспособности всей системы.
Fuse F11 (15A): Цепи компрессора кондиционера. Перегорание блокирует включение кондиционера.
Fuse F34 (30A): Обогрев заднего стекла.
Fuse F35 (30A): Обогрев лобового стекла (если установлен).
Fuse F72 (15A): Обогрев наружных зеркал.
Fuse F76 (20A): Обогрев передних сидений (если установлен).
Relay R7: Реле вентилятора отопителя (управляется модулем HVAC).
Relay R2: Реле компрессора кондиционера.

Важно: Точное расположение и номинал предохранителей всегда сверяйте со схемой на крышке блока предохранителей или в руководстве по эксплуатации конкретного автомобиля, так как схемы могут отличаться в зависимости от года выпуска и комплектации. Замена перегоревшего предохранителя на элемент с другим номиналом или установка "жучка" недопустима – это может привести к возгоранию. Поиск и устранение причины перегрузки цепи обязательны перед установкой нового предохранителя.

Предохранители мультимедийной системы и навигации

Мультимедийная система SYNC, навигационный модуль, аудиосистема, дисплеи и связанные компоненты Ford Mondeo 4 питаются через несколько предохранителей. Их неисправность или перегорание приводит к полному или частичному отказу этих систем: пропадает звук, гаснет экран, перестает работать навигация, не функционируют кнопки управления на руле или центральной консоли.

Для восстановления работоспособности мультимедиа и навигации необходимо проверить и, при необходимости, заменить соответствующие предохранители. Важно использовать предохранители строго того же номинала (силы тока, А), который указан на схеме блока или в руководстве по эксплуатации.

Расположение и основные предохранители

Предохранители, отвечающие за мультимедиа и навигацию, расположены в двух основных блоках:

Блок предохранителей в салоне: Находится в ногах переднего пассажира, за пластиковой крышкой. Основные предохранители мультимедиа обычно размещены здесь.
Блок предохранителей в моторном отсеке: Находится рядом с аккумуляторной батареей. Некоторые мощные цепи аудиоусилителя или главного питания головного устройства могут быть защищены предохранителями именно здесь.

Наиболее критичные предохранители для мультимедиа и навигации обычно включают:

Номер или Обозначение*	Номинал (А)	Защищаемые компоненты
F67 (Салон)	5A, 7.5A или 10A	Головное устройство (SYNC), основной дисплей, основные цепи питания мультимедиа
F18 (Салон)	5A или 7.5A	Модуль навигации (GPS-антенна), приемник спутникового радио (если есть)
F21 (Салон)	5A или 7.5A	Аудиоусилитель (управление, включение), AUX/USB-порты
F11 (Салон)	5A, 7.5A	Кнопки управления на руле, датчик освещенности для дисплея
F85 (Моторный отсек)	20A, 25A или 30A	Основное питание аудиоусилителя (если установлен)
F43 (Салон) / F1 (МО)**	5A, 7.5A	Камера заднего вида

*Конкретные номера и номиналы МОГУТ РАЗЛИЧАТЬСЯ в зависимости от года выпуска, комплектации (уровня SYNC, наличия усилителя) и рынка. Точная информация всегда содержится на крышке блока предохранителей или в руководстве по эксплуатации автомобиля.

**Предохранитель камеры заднего вида может находиться как в салоне, так и в моторном отсеке, в зависимости от модели и года.

При проблемах с мультимедийной системой (не включается экран, нет звука, не работает навигация) или навигацией (потеря сигнала GPS, зависание системы) проверка состояния этих предохранителей является первым и обязательным шагом диагностики. Всегда визуально осматривайте нить предохранителя на предмет обрыва.

Также стоит учитывать предохранители, отвечающие за прикуриватель/12V розетку (F13/F14 в салоне, часто 15A или 20A), так как к ним могут подключаться зарядные устройства или внешние мультимедийные адаптеры, косвенно влияющие на работу системы.

Блоки управления ABS и ESP: цепи защиты

В Ford Mondeo 4 системы ABS и ESP защищены отдельными предохранителями, расположенными в основном моторном отсеке (BJB - Battery Junction Box). Эти элементы обеспечивают защиту электроцепей модуля управления, гидравлического насоса и датчиков от перегрузок и коротких замыканий. Нарушение целостности предохранителей приводит к полному отключению систем активной безопасности и активации соответствующих индикаторов на приборной панели.

Ключевые предохранители сосредоточены в слотах силового блока BJB под капотом. Для диагностики неисправностей ABS/ESP первичной проверке подлежат цепи питания модуля управления (низкоамперный предохранитель) и электродвигателя насоса (высокоамперный предохранитель). Отдельные защиты могут присутствовать для клапанов модулятора и датчиков колес.

Расположение и параметры защиты

Номер в BJB	Номинал	Защищаемая цепь
F1	30A	Электродвигатель насоса ABS
F2	5A	Модуль управления ABS/ESP
F34	7.5A	Датчики скорости вращения колес

Внимание: нумерация и номиналы могут отличаться в зависимости от года выпуска и комплектации. Всегда сверяйтесь со схемой на крышке блока BJB.

Типовые признаки перегоревших предохранителей:

Постоянное свечение индикаторов ABS и ESP на приборной панели
Отсутствие реакции системы на пробуксовку колес
Исчезновение характерного звука работы насоса при включении зажигания
Код неисправности U0121 (потеря связи с модулем ABS) при диагностике

Сигнализация и центральный замок: ответственные предохранители

В салонном блоке предохранителей Ford Mondeo 4 (расположен под панелью приборов слева) за работу центрального замка и сигнализации отвечают конкретные предохранители. Их неисправность приводит к отказу дистанционного открытия/закрытия дверей, несрабатыванию сигнализации или постоянной работе системы охраны.

Основные предохранители находятся в слоте F35 (5А), отвечающий за питание модуля GEM (общий электронный модуль), который управляет центральным замком и иммобилайзером. Дополнительно проверяют F58 (15А), контролирующий приводы замков дверей, и F91 (5А), обеспечивающий связь с датчиками сигнализации.

Ключевые предохранители в салонном блоке

Номер	Номинал	Функция
F35	5A	Питание модуля GEM (управление ЦЗ/сигнализацией)
F58	15A	Приводы центрального замка (двери, багажник)
F91	5A	Датчики сигнализации, антенна приемника
F34	10A	Запасной для ЦЗ (в некоторых комплектациях)

При диагностике проблем:

Проверяйте предохранители F35 и F58 в первую очередь
Убедитесь в отсутствии коррозии на контактах
При замене используйте предохранители строго указанного номинала

Снятие и установка предохранителя: пошаговый алгоритм

Откройте крышку блока предохранителей, расположенного в салоне автомобиля (ниже рулевой колонки слева) или в моторном отсеке (рядом с аккумулятором). Используйте схему на обратной стороне крышки или в руководстве пользователя для точной идентификации нужного предохранителя.

Убедитесь, что зажигание автомобиля выключено, а соответствующие потребители электроэнергии неактивны. Приготовьте плоскогубцы для извлечения предохранителей (обычно находятся в блоке или гнезде на крышке).

Последовательность действий

Извлечение предохранителя:
- Плоскогубцами аккуратно захватите корпус предохранителя за специальные выступы.
- Потяните строго вертикально вверх без перекоса и усилий.
- Визуально проверьте нить накала внутри предохранителя: перегоревший элемент будет иметь разрыв или потемнение колбы.
Установка нового предохранителя:
- Подберите замену строго с тем же номиналом тока (Амперы), указанным на корпусе.
- Разместите предохранитель точно над соответствующим гнездом, совместив контакты с направляющими.
- Плавно надавите пальцем до характерного щелчка (полного погружения контактов).
Проверка работоспособности:
- Включите зажигание и активируйте электроприбор, связанный с замененным предохранителем.
- Убедитесь в корректной работе системы без посторонних звуков или запахов.

Закройте крышку блока предохранителей до фиксации защелок. Утилизируйте перегоревший элемент. Если новый предохранитель сразу выходит из строя – проведите диагностику электроцепи на короткое замыкание.

Проверка целостности предохранителя мультиметром

Отключите мультиметр от любых цепей и переведите его в режим прозвонки (значок диода со звуковой волной) или измерения сопротивления (Ω). Снимите проверяемый предохранитель из блока, аккуратно поддев его пластиковым пинцетом. Очистите контакты предохранителя от окислов или загрязнений, если это необходимо.

Установите щупы мультиметра на металлические контакты предохранителя с обеих сторон. При прозвонке: услышите звуковой сигнал, если предохранитель исправен. В режиме измерения сопротивления: исправный элемент покажет значение, близкое к нулю (0–5 Ом). Отсутствие сигнала или бесконечное сопротивление (OL) указывает на перегорание.

Важные нюансы проверки

Безопасность: Всегда обесточьте цепь перед извлечением предохранителя.
Тип предохранителя: Метод одинаков для всех типов (мини, макси, стандартные).
Контакт: Касайтесь исключительно металлических частей контактов.

Показания мультиметра	Состояние предохранителя
Звуковой сигнал / ~0 Ом	Исправен
Нет сигнала / OL (перегрузка)	Перегорел

Типовые неисправности, связанные с перегоревшими предохранителями

Перегорание предохранителя является прямым следствием превышения допустимой токовой нагрузки в защищаемой цепи или короткого замыкания. Это приводит к мгновенному обесточинию всех потребителей, подключенных через этот предохранитель. Визуально неисправный элемент легко идентифицировать по разорванной плавкой перемычке внутри прозрачного корпуса или потемнению колбы/контактов.

Отказ конкретного предохранителя проявляется строго определенными симптомами, так как каждый элемент отвечает за конкретные системы или устройства автомобиля. Восстановление работоспособности требует не только замены предохранителя на аналогичный по номиналу (указан в крышке блока или схеме), но и обязательной диагностики причины перегрузки. Установка "жучка" или предохранителя большего номинала категорически запрещена из-за риска повреждения проводки и возгорания.

Распространенные симптомы и соответствующие цепи

Типичные признаки перегоревших предохранителей в Ford Mondeo 4 и связанные с ними защищаемые цепи:

Не работают фары ближнего/дальнего света: Предохранители F1 (левая фара), F2 (правая фара) в основном блоке (салон).
Отсутствие звука сигнала (клаксона): Предохранитель F19 (часто 20А) в основном блоке.
Не работают стеклоподъемники: Предохранитель F32 (30А) в основном блоке или F2/F3 (25А) в дополнительном блоке (под капотом) для драйвера/пассажира.
Не функционирует прикуриватель/розетка 12V: Предохранитель F41 (20А) в основном блоке (салон).
Не включается вентилятор печки (отопителя): Предохранители F3 (40А) или F4 (40А) в дополнительном блоке (под капотом).
Не работают стоп-сигналы: Предохранитель F14 (15А) в основном блоке.
Отсутствие зарядки АКБ: Предохранитель F1 (150А - Mega Fuse) или F2 (80А) в дополнительном блоке (под капотом).
Неисправность ABS, ESP: Предохранитель F21 (5А) или F22 (5А) в основном блоке, либо F1 (40А) в дополнительном блоке.
Не работает магнитола, навигация: Предохранитель F36 (7.5А) или F37 (7.5А) в основном блоке.
Отказ центрального замка, ДУ: Предохранитель F34 (5А) в основном блоке.

Важно: Расположение и нумерация предохранителей могут незначительно отличаться в зависимости от года выпуска и комплектации Ford Mondeo 4. Точную информацию содержит схема на оборотной стороне крышки блока предохранителей или руководство по эксплуатации автомобиля.

Меры безопасности при работе с блоками предохранителей

Перед любыми манипуляциями с предохранителями или реле полностью отключите зажигание и выньте ключ из замка. Дополнительно отсоедините отрицательную клемму аккумуляторной батареи для исключения риска короткого замыкания и поражения током. Убедитесь, что в салоне отсутствуют включенные потребители энергии (фары, магнитола, климат-контроль).

Используйте только инструменты с изолированными ручками: специальные съемники предохранителей или пластиковые пинцеты. Никогда не применяйте металлические предметы (отвертки, ножи), способные вызвать искрение или повреждение контактов. Работайте в сухих условиях – влажные руки или сырость в салоне резко повышают опасность удара током.

Ключевые правила при замене элементов

Заменяйте предохранители исключительно на аналоги с одинаковым номиналом силы тока, обозначенным на корпусе (например, 5А, 15А, 30А). Установка "жучка" или предохранителя большего номинала может привести к перегреву проводки и возгоранию. Если новый предохранитель перегорает сразу после замены – прекратите эксплуатацию авто и ищите причину неисправности в электроцепи.

Идентификация неисправности: Сверьтесь со схемой на крышке блока или в мануале. Извлеките только целевой предохранитель с помощью съемника.
Визуальная проверка: Осмотрите плавкую перемычку через прозрачный корпус. Обрыв или почернение указывают на перегорание.
Установка замены: Вставляйте предохранитель строго вертикально до характерного щелчка, убедившись в плотном контакте ножек с гнездами.

Опасность	Последствие	Мера предосторожности
Короткое замыкание	Повреждение ЭБУ, пожар	Отсоединение АКБ, проверка изоляции инструментов
Электротравма	Удар током	Работа в сухих перчатках, отсутствие влаги
Некорректная замена	Расплавление проводки	Соблюдение номинала, запрет на "жучки"

После завершения работ надежно закрепите защитную крышку блока предохранителей во избежание попадания пыли или жидкостей. Если вы не уверены в своих силах – доверьте диагностику и замену квалифицированным автомеханикам.

Список источников

Для подготовки материала использовались проверенные технические документы и специализированные автомобильные ресурсы. Ниже приведены ключевые источники информации о блоке предохранителей Ford Mondeo четвертого поколения.

Основное внимание уделялось официальным данным производителя и экспертным руководствам по ремонту. Все источники тщательно анализировались на предмет точности описаний расположения блоков предохранителей, схем их компоновки и расшифровки назначения реле.

Официальное руководство по эксплуатации Ford Mondeo Mk4 - заводская документация для владельцев
Каталоги электрооборудования Ford WERS - сервисные схемы подключений
Ремонтные руководства Haynes - разделы по электрике Mondeo IV
База данных ETIS (Ford Technical Information System) - сервисные спецификации компонентов
Форумы владельцев Ford Mondeo Mk4 - практический опыт диагностики
Каталоги запчастей Ford Microcat - схемы расположения блоков
Автомобильные справочники Autodata - электросхемы и коды предохранителей

Цвет	Ток (А)
Оранжевый	5
Коричневый	7.5
Красный	10
Синий	15
Желтый	20
Белый	25
Зеленый	30
