Блок предохранителей Volkswagen Golf 2 - где находится, схема, неисправности и замена

Статья обновлена: 18.08.2025

Блок предохранителей в Volkswagen Golf II – критически важный компонент электросистемы автомобиля. Его исправность напрямую влияет на безопасность и функциональность транспортного средства.

Понимание устройства и расположения монтажного блока позволяет оперативно диагностировать неисправности. Знание принципов работы защитных элементов предотвращает риски короткого замыкания и возгорания.

В данном материале детально рассмотрены: конструктивные особенности релейного щитка, схема расположения предохранителей, алгоритм работы цепи защиты, а также практические инструкции по ремонту и замене элементов. Эти знания необходимы каждому владельцу Гольф 2 для грамотного обслуживания автомобиля.

Где находится блок предохранителей в салоне Гольф 2

Блок предохранителей в салоне Volkswagen Golf II расположен под приборной панелью со стороны водителя. Для доступа необходимо опустить защитную крышку, закреплённую пластиковыми фиксаторами. Точное местоположение – слева от рулевой колонки, ниже блока управления светом.

Конструктивно блок представляет собой горизонтально ориентированный пластиковый корпус с прозрачной съёмной крышкой. Внутри размещены предохранители ножевого типа (обычно 8-ми или 16-амперные) и несколько реле. Номера предохранителей и их назначение указаны на внутренней стороне крышки или в мануале автомобиля.

Ключевые особенности расположения

Ориентация: Установлен горизонтально под панелью приборов
Фиксация: Удерживается защёлками без винтов
Визуальное подтверждение: Ищите прямоугольную панель 20×15 см с выступающей ручкой для открытия

Тип элемента	Количество	Цветовая маркировка
Предохранители	12-16 шт	Красный/синий/жёлтый
Реле	3-5 шт	Чёрный корпус с номером

Важно: Перед обслуживанием обязательно отключите зажигание. Для извлечения предохранителей используйте пластиковый пинцет из комплекта авто. Проверяйте целостность нити на просвет – перегоревший элемент виден по разрыву или потемнению.

Расположение моторного блока предохранителей под капотом

Моторный блок предохранителей в Volkswagen Golf 2 расположен в подкапотном пространстве, на левой стороне моторного отсека (по ходу движения автомобиля). Он закреплен на специальной площадке рядом с аккумуляторной батареей, ближе к лобовому стеклу. Блок скрыт под прямоугольной пластиковой крышкой черного цвета, что защищает его от влаги и механических повреждений.

Для доступа к блоку необходимо открыть капот автомобиля. Крышка фиксируется двумя защелками по бокам корпуса. Чтобы снять ее, достаточно надавить на фиксаторы и приподнять крышку вверх. На внутренней стороне крышки обычно нанесена схема расположения предохранителей и реле с указанием их номиналов и защищаемых цепей.

Ключевые особенности размещения

Точное положение: между аккумулятором и левой стойкой кузова, за модулем зажигания
Ориентиры: над главным тормозным цилиндром, ниже расширительного бачка омывателя
Габариты: корпус размером примерно 15×20 см с 12-ю предохранителями и 5-7 реле

При визуальном осмотре блок легко идентифицировать по характерным цветным проводам, идущим от него к генератору, стартеру и системе зажигания. В дождливую погоду перед обслуживанием рекомендуется очистить поверхность блока от влаги во избежание короткого замыкания.

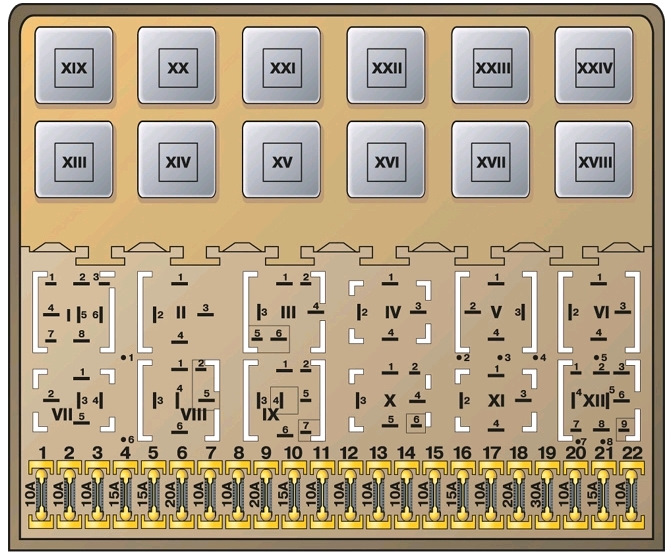

Общий вид и конструкция блока предохранителей

Блок предохранителей (монтажный блок, центральный электрощиток) на Volkswagen Golf 2 представляет собой прямоугольный пластиковый корпус компактных размеров. Он сконструирован для удобного размещения в салоне автомобиля и обеспечивает защиту основных электрических цепей. Корпус выполнен из термостойкого пластика, обычно серого или черного цвета, и имеет съемную верхнюю крышку с нанесенной схемой расположения предохранителей и реле.

На верхней крышке четко обозначены номиналы предохранителей (в амперах) и контролируемые ими цепи (фары, стеклоочистители, прикуриватель и т.д.). Сама крышка фиксируется на основном корпусе с помощью пластиковых защелок, обеспечивающих легкий доступ к внутренним компонентам для проверки или замены.

Ключевые элементы конструкции внутри блока:

Гнезда для плавких вставок: Ряды стандартизированных гнезд под ножевые предохранители типоразмера Mini (реже Standard). Каждое гнездо имеет металлические контакты для надежного соединения с ножками предохранителя.
Реле: Специальные посадочные места с разъемами для установки реле различного назначения (например, реле указателей поворота, реле очистителя фар, реле стеклоочистителей). Тип и количество реле зависят от комплектации автомобиля.
Клеммные колодки: Внутренние шины и разъемы для подключения жгутов бортовой проводки автомобиля. Обеспечивают распределение питания и сигналов между предохранителями/реле и потребителями.
Маркировка: На корпусе блока или рядом с гнездами нанесены цифровые или буквенно-цифровые обозначения (S1, S2, ... для предохранителей; 1, 2, 3, ... или J1, J2, ... для реле), соответствующие электрической схеме автомобиля.

Важная особенность: Конструкция блока предусматривает плотное прилегание ножек предохранителей и ножек реле к контактным площадкам. Со временем эти контакты могут окисляться или ослабевать, что приводит к нарушению электрического соединения и требует очистки или подгиба контактов.

Материал корпуса и степень защиты IP

Корпус блока предохранителей Volkswagen Golf 2 изготовлен из термостойкого пластика, обладающего повышенной механической прочностью и устойчивостью к вибрациям. Материал сохраняет целостность при экстремальных температурах (от -40°C до +120°C), предотвращает возгорание при коротких замыканиях и обеспечивает электроизоляцию токоведущих элементов. Черный цвет корпуса снижает воздействие УФ-излучения, замедляя старение пластика.

Степень защиты корпуса соответствует классу IP00 (стандарт IEC 60529), что указывает на отсутствие специализированной защиты от проникновения твёрдых предметов и воды. Такое решение обусловлено размещением блока в салоне под приборной панелью – зоне, минимально подверженной воздействию влаги и абразивных частиц. Герметичность соединений обеспечивается только пластиковыми защёлками крышки, что требует аккуратности при эксплуатации во влажной среде.

Типы используемых предохранителей (ATU, ATO)

В блоке предохранителей Volkswagen Golf 2 применяются два типа плавких предохранителей: ATU (стандартный ножевой) и ATO (миниатюрный ножевой). Предохранители ATU, как правило, рассчитаны на более высокие токи (30-40 А) и используются для защиты мощных потребителей, таких как вентилятор охлаждения или фары. Предохранители ATO встречаются чаще и защищают большинство цепей автомобиля.

Оба типа имеют прозрачный корпус из термостойкого пластика, внутри которого расположена плавкая проволока, и ножевые контакты для установки в блок. Различия в габаритах и форме контактов исключают взаимную замену: ATU заметно крупнее ATO.

Сравнительные характеристики

Параметр	ATU	ATO
Тип контактов	Ножевые (широкие)	Ножевые (узкие)
Размеры	19.1 × 18.5 × 5.1 мм	10.9 × 16.3 × 3.8 мм
Номиналы тока	30А, 40А	5А, 7.5А, 10А, 15А, 20А, 25А, 30А
Цветовая маркировка	Оранжевый (30А), Красный (40А)	Коричневый (7.5А), Красный (10А), Синий (15А), Желтый (20А)
Типовое применение в Golf 2	Силовые цепи (стартер, отопитель)	Электроника (габариты, стеклоочистители, прикуриватель)

Критерии выбора при замене: Недопустима установка ATO вместо ATU из-за риска перегрева. Обязательно соблюдение номинального тока – использование предохранителя с большим значением может вызвать повреждение проводки. Цвет корпуса должен соответствовать указанному в схеме блока.

Особенность визуального контроля: Перегоревшую плавкую вставку в прозрачных корпусах ATU/ATO легко определить по обрыву проволоки или потемнению внутренней полости. При частом срабатывании необходим поиск короткого замыкания в цепи.

Клеммные колодки и контакты внутри корпуса

Клеммные колодки представляют собой пластиковые основания с впрессованными металлическими контактами, к которым подключаются провода бортовой сети. Они обеспечивают фиксацию предохранителей и реле, а также распределение электрических цепей по потребителям. Контакты внутри колодок изготовлены из латуни или медных сплавов и имеют пружинные свойства для надежного обжатия ножек предохранителей.

Основные проблемы контактов включают окисление поверхностей из-за влаги, подгорание при перегрузках или плохом соединении, ослабление пружинящих свойств от времени. Это приводит к потере напряжения, локальному нагреву, нестабильной работе оборудования или полному отказу цепи. Особенно уязвимы силовые контакты реле стартера, фар и обогрева заднего стекла.

Диагностика и восстановление контактов

Визуальный осмотр: Вынуть предохранитель/реле, проверить контакты на почернение, эрозию или деформацию с помощью фонарика.
Очистка: Использовать очиститель электрооборудования и пластиковую щетку для удаления окислов. Абразивы запрещены!
Подтяжка: Аккуратно подогнуть клеммы тонкой отверткой для улучшения прижима ножек предохранителей.
Замена колодки: При сильном подгорании или поломке контакта требуется замена всей клеммной колодки. Необходим демонтаж блока предохранителей.

Для профилактики рекомендуется раз в 2 года обрабатывать контакты антикоррозийной смазкой (например, токопроводящей пастой). При установке предохранителей убедитесь в их плотной посадке – слабый контакт вызывает искрение и дальнейшее разрушение колодки.

Маркировка клемм подключения проводов

Маркировка клемм блока предохранителей VW Golf 2 стандартизирована по схеме DIN 72552, что обеспечивает унифицированное подключение электроцепей. Каждая клемма имеет буквенно-цифровое обозначение, нанесённое непосредственно на корпусе блока или рядом с разъёмом.

Понимание маркировки критично для диагностики и ремонта: она указывает на источник питания, тип нагрузки и функциональное назначение цепи. Неправильное подключение проводов может вызвать короткое замыкание или отказ оборудования.

Расшифровка основных обозначений

Клемма	Назначение	Особенности
30	Постоянный "+" от АКБ	Не зависит от замка зажигания
15	"+" после замка зажигания	Активируется в положении "ON"
31	Масса (GND)	Подключение к кузову
50	Управление стартером	Сигнал от замка при запуске
X	Нагрузки высокой мощности	Через реле при включённом зажигании
75	Питание при включении фар	Аудиосистема, обогрев стекла
58	Габаритное освещение	Панель приборов, подсветка

Дополнительные символы:

S + цифра (S1, S2...) – обозначение предохранителей
a/b/c – ответвления цепи (например, 15a, 15b)
L – левая сторона авто, R – правая сторона

Важно: Цветовая маркировка проводов дополняет клеммные обозначения. Например, чёрный провод (GN) обычно подключён к массе (31), красный (RT) – к клемме 30. Сверяйтесь с электросхемой конкретной модификации.

Принцип тепловой защиты электрических цепей

Тепловая защита основана на свойстве материалов изменять физическое состояние при нагреве. В биметаллических реле (например, для поворотников или обогрева заднего стекла) используется пластина из двух металлов с разными коэффициентами теплового расширения. При протекании сверхтока через контакты или нагревательную спираль, пластина изгибается от температуры, размыкая цепь и прекращая подачу энергии.

После остывания биметаллическая пластина возвращается в исходное положение, автоматически замыкая контакты. Цикл "нагрев-изгиб-размыкание-остывание-замыкание" повторяется при сохранении перегрузки, защищая проводку и оборудование от перегрева. В плавких предохранителях защита реализуется одноразово: при превышении тока калиброванная вставка расплавляется от тепла, необратимо разрывая цепь.

Ключевые особенности защиты

Параметр	Биметаллическое реле	Плавкий предохранитель
Тип реакции	Обратимый (самовосстанавливающийся)	Необратимый (требует замены)
Скорость срабатывания	Инерционная (зависит от нагрева пластины)	Быстрая (прямое тепловое разрушение)
Принцип работы	Механическое размыкание контактов биметаллом	Плавление токоведущей вставки

Схема распределения питания через реле

Реле в блоке предохранителей Volkswagen Golf 2 выполняют ключевую функцию коммутации высоконагруженных цепей. Они выступают в роли электронных "выключателей", управляемых слаботочными сигналами от замка зажигания, кнопок или датчиков. Это защищает контакты ручного управления от обгорания и позволяет управлять мощными потребителями (фары, стартер, топливный насос) малыми токами.

Основные силовые реле расположены на монтажной плате внутри блока предохранителей и закреплены в посадочных гнездах. Каждое реле имеет стандартную маркировку выводов: 30 (постоянный "+" от АКБ), 87 ("+" на потребитель), 86 ("+" управления), 85 ("масса" управления) и 87а (нормально замкнутый контакт, если есть). Питание на реле подается через плавкие вставки соответствующего номинала.

Типовые цепи с реле

Стартер: Реле получает "+" от замка зажигания (вывод 86), замыкает контакт 30-87 и подает ток на втягивающее реле стартера.
Топливный насос: Активируется реле после включения зажигания и получения сигнала с датчика коленвала (через ЭБУ).
Дальний свет фар: Управляется реле при включении подрулевым переключателем. Сигнал с переключателя подается на вывод 86.
Обогрев заднего стекла: Реле включает питание при нажатии кнопки на панели приборов.

Принципиальная схема подключения

Вывод реле	Назначение	Источник/Назначение
30	Постоянный "+"	Через предохранитель от АКБ
87	Выход на потребитель	Фары, насос, стартер и др.
86	Управляющий "+"	Замок зажигания, кнопки, ЭБУ
85	Управляющая "масса"	Кузов или ЭБУ

При подаче напряжения между выводами 85 и 86 электромагнит внутри реле притягивает контактную пластину. Это замыкает силовую цепь 30-87, подавая питание на потребитель. При снятии управляющего напряжения пружина размыкает контакты, обесточивая цепь.

Диагностика неисправностей

Проверить наличие постоянного "+12В" на выводе 30 реле при выключенном зажигании.
Убедиться в наличии "массы" на выводе 85 (при активации цепи).
Подать "+12В" на вывод 86 – исправное реле должно сработать (слышен щелчок).
Замерить напряжение на выводе 87 после срабатывания реле – должно быть +12В.
При неработоспособности заменить реле на аналогичное (номинал тока/напряжения должны совпадать).

Назначение плавких вставок для конкретных потребителей

Каждая плавкая вставка в блоке предохранителей Volkswagen Golf 2 защищает строго определённую электрическую цепь или отдельное устройство. Номинал предохранителя (сила тока, на которую он рассчитан) тщательно подбирается под максимально допустимую нагрузку защищаемой цепи и сечение её проводников.

Назначение конкретного предохранителя всегда указано на крышке блока или в технической документации автомобиля. Неправильная замена вставки на предохранитель другого номинала (особенно большего) может привести к перегреву проводки, повреждению оборудования или даже возгоранию.

Примеры назначения плавких вставок на Гольф 2

Основные группы защищаемых потребителей:

Системы безопасности: Стоп-сигналы, аварийная сигнализация.
Освещение: Фары (ближний/дальний свет отдельно), габаритные огни, подсветка номерного знака, приборной панели, плафоны салона.
Дворники и омыватели: Двигатель стеклоочистителя, насос омывателя лобового и заднего стекла.
Отопление и вентиляция: Вентилятор печки (обычно несколько скоростей на разных предохранителях), электродвигатель заслонки рециркуляции.
Топливная система: Электробензонасос, система впрыска (если установлена).
Система зажигания: Катушка зажигания, коммутатор (на карбюраторных моторах).
Аудио оборудование: Магнитола, антенна.
Вспомогательные устройства: Прикуриватель, часы, перчаточный ящик с подсветкой, обогрев заднего стекла, звуковой сигнал (клаксон).
Управление двигателем: Реле, блоки управления (для инжекторных моторов).

Важные моменты:

Один предохранитель может защищать несколько связанных потребителей (например, все габаритные огни).
Критичные системы (топливный насос, зажигание) часто защищены отдельными предохранителями.
Предохранители цепей с высоким пусковым током (вентилятор печки, дворники) имеют больший номинал.

Пример цепи (условно)	Типичный номинал предохранителя (А)	Примечание
Стоп-сигналы	10	Часто совмещены с указателями поворота
Габаритные огни (левые)	7.5	Правые габариты - отдельный предохранитель
Фары ближнего света (левая)	10	Правая фара - отдельный предохранитель
Вентилятор печки (1-я скорость)	25	Высокая мощность двигателя
Электробензонасос	15	Критично важная цепь
Прикуриватель	15	Защита от перегрузки при подключении мощных устройств

Распознавание перегоревшего предохранителя визуально

Для точной диагностики неисправности в электроцепи автомобиля Volkswagen Golf 2 первым шагом является проверка состояния предохранителей в монтажном блоке. Визуальный осмотр – самый быстрый и доступный метод выявления перегоревшего элемента, не требующий специального оборудования.

Откройте крышку блока предохранителей (расположенного слева под панелью приборов) и извлеките подозрительный предохранитель, используя пластиковый пинцет, обычно закреплённый на крышке блока или внутри него. Держите элемент на просвет при хорошем освещении, внимательно изучая его конструкцию.

Ключевые признаки перегорания:

Разрыв плавкой вставки: Чётко видимая тонкая металлическая проволока или полоска внутри корпуса должна быть цельной. Перегорание проявляется как явный обрыв, оплавление или полное отсутствие проводящего элемента.
Изменение цвета/оплавление: Потемнение внутренней части пластикового корпуса (часто коричневое или чёрное), следы копоти или оплавления пластика вокруг плавкой вставки указывают на сильный перегрев при срабатывании.
Деформация корпуса: Вздутие, трещины или видимое изменение формы предохранителя – явный признак критического перегрева.

Важно: Сравните подозрительный предохранитель с заведомо исправным того же номинала – разница будет очевидна. Всегда заменяйте перегоревший элемент на предохранитель строго идентичного номинального тока (указан на корпусе и крышке блока). Использование "жучков" или предохранителей другого номинала недопустимо и опасно из-за риска возгорания.

Инструменты для безопасного извлечения предохранителей

Для работы с предохранителями в Volkswagen Golf 2 критически важно применять специализированные инструменты. Использование подручных средств типа плоскогубцев или отверток часто приводит к повреждению контактов гнезда, деформации корпуса предохранителя или короткому замыканию. Неправильное извлечение также может спровоцировать обрыв токоведущей пластины внутри предохранителя, что визуально не определяется.

Базовым инструментом является пластиковый съемник-щипцы, обычно расположенный в блоке предохранителей или рядом с ним. Этот элемент имеет форму пинцета с усиленными захватами, точно соответствующими габаритам предохранителей типа "нож". Его конструкция исключает контакт металлических частей с соседними элементами и обеспечивает равномерное усилие при вытаскивании.

Дополнительные приспособления

Изолированные тонкогубцы – применяются при отсутствии штатного съемника. Обязательное условие: диэлектрическое покрытие рукоятей и узкие рифленые губки.
Пластиковый пинцет с зауженными концами – альтернатива для микро-предохранителей. Требует аккуратного использования из-за риска поломки хрупких деталей.
Резиновые антистатические перчатки – предотвращают случайное замыкание контактов пальцами и защищают от статического электричества.

Инструмент	Особенности применения	Риски при неправильном использовании
Штатный пластиковый съемник	Захват строго за боковые выступы предохранителя	Поломка креплений при перекосе
Диэлектрические тонкогубцы	Зажим центральной части корпуса без перекоса	Повреждение соседних предохранителей, соскальзывание
Латексные перчатки	Обязательная проверка на отсутствие порезов	Снижение тактильной чувствительности

Перед извлечением всегда отключайте зажигание и массу аккумулятора.
При замене съемника подручным инструментом убедитесь в отсутствии контакта металла с токоведущими шинами блока.
Проверяйте целостность изоляции на щипцах/пассатижах перед каждым использованием.

Определение номинала по цветовой маркировке корпуса

Предохранители в блоке Гольф 2 используют стандартизированную цветовую маркировку корпуса для быстрой идентификации номинального тока срабатывания. Каждому значению силы тока соответствует строго определённый цвет пластикового корпуса элемента.

Цветовая кодировка унифицирована согласно международным нормам DIN/ISO, что исключает путаницу при обслуживании. Определение номинала осуществляется исключительно визуальным сопоставлением цвета с эталонной таблицей соответствий.

Цвет корпуса	Номинальный ток (А)
Светло-коричневый	5
Коричневый	7.5
Красный	10
Синий	15
Жёлтый	20
Белый/прозрачный	25
Зелёный	30

Ключевые правила при определении номинала:

Цвет оценивается при естественном освещении во избежание искажений
Загрязнённые корпуса требуют очистки перед идентификацией
Запрещается установка предохранителя с цветом, не соответствующим оригинальной схеме

При замене всегда сверяйте физический цвет корпуса нового предохранителя с таблицей и схемой блока. Игнорирование цветовой маркировки приводит к риску повреждения электрооборудования.

Проверка целостности предохранителя мультиметром

Перед проверкой мультиметром настоятельно рекомендуется снять предохранитель с его посадочного места в блоке. Это исключит влияние других элементов цепи и паразитных токов на точность измерения. Хотя визуальный осмотр часто позволяет выявить перегоревший предохранитель (видимый обрыв нити или почернение), мультиметр дает абсолютно точный результат, особенно в случаях частичного повреждения или подгорания контактов, не видимых глазом.

Для проверки потребуется цифровой или стрелочный мультиметр, переведенный в режим измерения минимального сопротивления (Омы, Ω) или в режим звуковой прозвонки цепи (значок диода или зуммера). Этот режим наиболее удобен, так как при наличии контакта (целом предохранителе) прибор издает звуковой сигнал.

Пошаговая инструкция проверки

Снимите предохранитель: Используйте специальные пластиковые щипцы, обычно расположенные в блоке предохранителей или на его крышке, или аккуратно подденьте пальцами.
Включите мультиметр: Поверните переключатель в положение измерения сопротивления (Ω, диапазон 200 Ом или авто) или в режим прозвонки.
Подготовьте щупы: Убедитесь, что щупы подключены к правильным гнездам мультиметра (обычно COM для черного и VΩmA для красного).
Проверьте прибор: Коснитесь металлическими кончиками щупов друг друга. Прибор должен показать сопротивление близкое к 0 Ом (или услышите звуковой сигнал в режиме прозвонки).
Проверьте предохранитель: Приложите щупы мультиметра к металлическим контактам (ножкам) снятого предохранителя с двух сторон.

Целый предохранитель: Мультиметр покажет сопротивление, близкое к 0 Ом (например, 0.1 - 0.5 Ом). В режиме прозвонки будет звуковой сигнал.
Перегоревший предохранитель: Мультиметр покажет сопротивление, стремящееся к бесконечности (на дисплее "1", "OL" или аналогичное). В режиме прозвонки звукового сигнала не будет.

Результат измерения	Режим Сопротивление (Ω)	Режим Прозвонки	Состояние предохранителя
Нулевое / Низкое сопротивление	~0 Ом	Есть сигнал	Целый
Бесконечное сопротивление	"1", "OL"	Нет сигнала	Перегоревший

После проверки и установки целого предохранителя обратно в блок или замены перегоревшего на новый строго соответствующего номинала (по току и цветовой маркировке), обязательно выясните и устраните причину, вызвавшую перегорание. Установка нового предохранителя без диагностики цепи может привести к его немедленному перегоранию или повреждению электрооборудования автомобиля.

Замена предохранителя с соблюдением полярности

Полярность критична при установке предохранителей в цепях с полупроводниковыми элементами (реле, диоды, ЭБУ) или при использовании предохранителей со встроенной светодиодной индикацией. Несоблюдение направления тока может вызвать некорректную работу электронных компонентов, ложное срабатывание индикации или выход оборудования из строя даже при исправном предохранителе.

На корпусе специализированных предохранителей со светодиодом нанесены маркеры «+» и «–». В стандартных плавких вставках для Гольф 2 ориентация не указана – определяйте полярность по схеме на крышке блока или руководству к автомобилю. Контакт, ближний к красному проводу или обозначенный «30» (постоянный +12В), должен соответствовать плюсовой клемме предохранителя.

Алгоритм замены с контролем полярности

Отключите массу на аккумуляторе
Пластиковыми щипцами извлеките перегоревший элемент
Сопоставьте маркировку нового предохранителя с номиналом повреждённого (пример: 15A)
Определите входную (+) клемму гнезда:
- По схеме на крышке блока (стрелкой к нагрузке)
- Мультиметром (напряжение относительно кузова)
Совместите «+» на корпусе предохранителя с плюсовым контактом колодки
Вставьте элемент до характерного щелчка
Подключите АКБ, проверьте работоспособность цепи

Тип предохранителя	Важность полярности	Идентификация контактов
Стандартный (без LED)	Только в цепях с диодами/реле	По схеме блока
Со светодиодом	Обязательно	Маркировка «+/–» на корпусе

Причины частого перегорания одного предохранителя

Постоянное перегорание конкретного предохранителя в блоке Volkswagen Golf 2 указывает на системную проблему в защищаемой им цепи. Это не случайность, а симптом перегрузки, вызванной нарушением нормальных параметров электросистемы.

Основная задача предохранителя – размыкать цепь при превышении номинального тока. Если элемент регулярно выходит из строя, значит в подключенных устройствах или проводке возникла неисправность, заставляющая потребителей требовать больше энергии, чем рассчитано схемой.

Распространённые источники проблемы

Короткое замыкание в проводке: Повреждение изоляции кабелей, приводящее к контакту "+" на "массу". Чаще возникает в местах перегибов (двери, рулевая колонка) или при трении о кузов.
Неисправность потребителя: Внутреннее замыкание в устройстве (подогрев сидений, прикуриватель, магнитола, стеклоподъёмник), создающее аномальную нагрузку.
Дефект реле: Залипание контактов реле, управляющего цепью (например, реле стеклоочистителей или фар), вызывающее постоянную подачу тока.
Окисление/коррозия: Плохой контакт в разъёмах или клеммах потребителя, ведущий к росту сопротивления и локальному перегреву с последующим КЗ.
Некорректный ремонт: Установка оборудования, превышающего штатную мощность цепи, или ошибки при подключении нештатных устройств.
Механическое повреждение: Перетёртые провода после неквалифицированного вмешательства или ДТП.

Поиск неисправности

Идентифицируйте цепь: По схеме определите все устройства, питаемые проблемным предохранителем.
Визуальный осмотр: Проверьте провода на предмет оплавлений, порезов, перегибов; разъёмы – на окисление.
Последовательное отключение: Отсоединяйте потребители цепи по одному (если возможно), заменяя предохранитель. Если перегорание прекратилось – виновник найден.
Проверка мультиметром: Измерьте сопротивление цепи на "массу" при отключённом предохранителе. Низкое сопротивление (близкое к 0 Ом) подтверждает КЗ.

Симптом	Возможная причина
Предохранитель перегорает мгновенно	Прямое короткое замыкание в цепи
Перегорает при включении устройства	Неисправность конкретного потребителя или его управления
Сгорает через некоторое время работы	Перегрузка цепи, нагрев проводов, частичное замыкание

Важно: Никогда не устанавливайте предохранитель с большим номиналом! Это может привести к возгоранию проводки. Устраняйте первопричину, а не следствие.

Диагностика участка цепи после замены предохранителя

После замены перегоревшего предохранителя выполните визуальный осмотр цепи на предмет явных повреждений: перетертые провода, следы оплавления изоляции, окисление контактов в разъемах или клеммах потребителя энергии. Проверьте надежность фиксации всех электрических соединений на диагностируемом участке – ослабленные контакты часто вызывают локальный перегрев и повторный обрыв цепи.

Используйте мультиметр в режиме прозвонки или измерения сопротивления для поиска короткого замыкания. Отсоедините потребитель (лампу, двигатель, датчик) от цепи и проверьте сопротивление между "+" питающим проводом и "массой" автомобиля. Нулевое или крайне низкое сопротивление (менее 1 Ома) указывает на КЗ в проводке. Короткое замыкание – основная причина повторного перегорания нового предохранителя.

Пошаговая проверка элементов цепи

Тестирование потребителя: Подключите замененный предохранитель, отсоедините разъем от устройства (например, вентилятора печки). Подайте напряжение напрямую от АКБ на клеммы потребителя через предохранитель-перемычку (10А). Неработающее устройство подтверждает его неисправность.
Проверка целостности проводки:
- Отсоедините разъемы на обоих концах проверяемого провода.
- Замерьте сопротивление между концами – значение близкое к 0 Ом говорит об исправности.
- Проверьте сопротивление между проводом и кузовом – бесконечность указывает на отсутствие пробоя на массу.
Диагностика управляющих элементов: Для цепей с реле (например, фары):
- Проверьте подачу напряжения на управляющую катушку реле при включении.
- Исправное реле должно четко срабатывать (слышен щелчок).

Симптом	Вероятная причина	Метод проверки
Предохранитель мгновенно перегорает	Короткое замыкание в проводах или потребителе	Прозвонка цепи на КЗ относительно массы
Предохранитель перегорает при включении устройства	Внутреннее КЗ потребителя, заклинивание электродвигателя	Прямая подача напряжения на потребитель в обход штатной проводки
Предохранитель перегорает через несколько минут	Перегрузка цепи (нештатный потребитель), слабый контакт, подгорание реле	Замер тока потребления, тепловизионный контроль соединений

При отсутствии КЗ и исправном потребителе измерьте ток в цепи клещами-амперметром или мультиметром в разрыве цепи. Сравните результат с номиналом предохранителя. Превышение тока указывает на: несоответствие номинала предохранителя нагрузке, частичное замыкание или механическую перегрузку исполнительного механизма (например, заклинивший мотор стеклоподъемника).

Восстановление окисленных контактов в колодке

Окисление контактов в колодке блока предохранителей Volkswagen Golf 2 возникает из-за попадания влаги, температурных перепадов и естественного старения материалов. Проявляется нестабильной работой электрооборудования: отказом фар, поворотников, дворников или других потребителей, подключенных к проблемной цепи. Сопротивление на окисленных участках резко возрастает, что приводит к перегреву и потере напряжения.

Перед началом работ обязательно отсоедините отрицательную клемму аккумулятора. Демонтируйте блок предохранителей согласно руководству, аккуратно отсоединив все разъемы. Визуально оцените степень окисления: характерные признаки – зеленоватый или белесый налет на металлических контактах, потемнение пластика колодки.

Этапы восстановления контактов

Механическая очистка:
- Мелкие очаги окисла удалите пластиковой щеткой (например, старой зубной) или ластиком.
- Для серьезных отложений используйте тонкую наждачную бумагу (№600-800) или надфиль, избегая чрезмерного стачивания контактной поверхности.
Химическая обработка:
- Обработайте контакты и клеммы бескислотным очистителем электроники (WD-40 Specialist Electrical Contact Cleaner, Liqui Moly Kontakt Reiniger).
- Избегайте агрессивных растворителей (ацетон, бензин) – они повреждают пластик.
Защита от коррозии:
- После полного высыхания нанесите тонкий слой токопроводящей смазки (например, Molykote Electra) или консистентного спрея для контактов.
- Проверьте плотность посадки клемм в колодке – при необходимости слегка подогните их пассатижами для обеспечения надежного соединения.
Контрольная сборка:
- Установите колодку на место, затяните крепеж.
- Подключите аккумулятор и проверьте работоспособность всех систем, ранее демонстрировавших сбои.

Критические случаи: При сильном коррозионном повреждении контактов (распад металла, глубокие раковины) или оплавлении пластика колодки восстановление невозможно. Требуется замена колодки целиком или установка контактных клемм методом пайки/обжима с последующей изоляцией.

Очистка корпуса от загрязнений и влаги

Перед началом работ обесточьте автомобиль, отсоединив минусовую клемму аккумулятора. Извлеките блок предохранителей из посадочного места, аккуратно отжав фиксаторы крепления. Убедитесь в отсутствии видимых повреждений пластикового корпуса или контактных групп.

Визуально оцените степень загрязнения: поверхностную пыль удалите сухой кистью или сжатым воздухом. Для застарелых отложений используйте мягкую щетку, смоченную в растворе автошампуня. Особое внимание уделите контактным разъемам и посадочным гнездам предохранителей – здесь скапливается окисленная грязь.

Технология очистки

При сильном загрязнении выполните поэтапную очистку:

Обезжиривание: обработайте корпус аэрозольным очистителем электрооборудования (например, Kontakt U), уделяя внимание внутренним полостям.
Удаление влаги: продуйте все детали сжатым воздухом под давлением не выше 3 бар. Держите баллон вертикально во избежание выброса хладагента.
Сушка: оставьте блок в сухом помещении на 2-3 часа. Не применяйте нагрев феном – возможна деформация пластика.

Тип загрязнения	Средство очистки	Запрещенные методы
Пыль/песок	Кисть, сжатый воздух	Вода под давлением
Масляные пятна	Изопропиловый спирт	Ацетон, бензин
Окислы контактов	Спецочиститель-антиоксидант	Наждачная бумага

Критически важно: перед установкой убедитесь в полном испарении чистящих составов! Остатки жидкости вызовут короткое замыкание. Проверьте целостность уплотнительных резинок – при износе замените их для защиты от влаги.

Ремонт трещин в корпусе блока герметиком

Обнаруженные трещины в пластиковом корпусе блока предохранителей Volkswagen Golf 2 требуют незамедлительного ремонта для предотвращения попадания влаги и окисления контактов. Герметизация силиконовым герметиком – временное решение, позволяющее восстановить целостность корпуса без замены детали.

Перед началом работ блок предохранителей необходимо демонтировать, обесточить бортовую сеть и тщательно очистить поверхность от грязи. Особое внимание уделите обезжириванию зоны вокруг трещины ацетоном или спиртом – это критически влияет на адгезию герметика.

Технология нанесения герметика

Расширьте трещину шилом или мини-дрелью (Ø1-2 мм) для увеличения площади контакта с герметиком
Нанесите кислотный силиконовый герметик (например, ABRO AS-191) тонким слоем, вдавливая состав в углубление шпателем
Обработайте внутреннюю поверхность корпуса дополнительным защитным слоем толщиной 3-5 мм
Сформируйте внешний усиливающий валик вдоль линии трещины

Важно: Используйте только нейтральные или кислотные составы – щелочные герметики разрушают пластик. Избегайте избыточного количества материала возле посадочных гнезд предохранителей.

Стадия высыхания	Время	Условия
Первичная полимеризация	30-40 минут	Температура +20°C
Полное отвердение	24 часа	Влажность ≤60%

После полимеризации проверьте герметичность корпуса, проливая воду на отремонтированный участок. Установите блок на место только при отсутствии протечек. Помните: такой ремонт служит 6-12 месяцев, после чего требуется замена корпуса.

Замена расплавленной клеммной колодки

Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму аккумулятора. Демонтируйте пластиковую крышку блока предохранителей для доступа к клеммной колодке, предварительно сняв мешающие элементы (например, воздуховоды или кожухи рулевой колонки при необходимости).

Визуально оцените степень повреждения: расплавление обычно затрагивает контакты питания (плюсовые шины 30, 15/X), реже – массовые точки. Проверьте состояние проводов за колодкой – при обугливании изоляции потребуется их зачистка или замена отрезков проводки.

Порядок замены

Фотографируйте схему подключения проводов к старой колодке для точного восстановления.
Ослабьте крепёжные винты (обычно Torx T20/T25), удерживающие колодку на корпусе блока.
Отсоедините все провода, аккуратно выталкивая клеммы из гнёзд тонкой отвёрткой. Маркируйте критичные линии при сомнениях в фотофиксации.
Сравните новую колодку с оригиналом – расположение контактов и сечение шин должны полностью совпадать.
Зачистите концы проводов (при наличии оплавлений), обработайте токопроводящей смазкой и последовательно вставьте в гнёзда новой колодки до характерного щелчка фиксатора.
Закрепите колодку на корпусе блока, установите предохранители и реле в штатные позиции.

Важно: Обязательно установите причину перегрева! Проверьте:

Корректность номиналов предохранителей
Отсутствие КЗ в цепях потребителей
Надёжность контактов в смежных разъёмах
Работоспособность генератора (перезаряд провоцирует нагрев)

Тип неисправности	Рекомендуемые действия
Окисление контактов	Обработать шины и клеммы очистителем электроцепей
Ослабление фиксации провода	Поджать лепестки клемм в колодке
Перегрузка цепи	Проверить соответствие сечения проводки нагрузке

После подключения аккумулятора проверьте работу всех систем (фары, дворники, отопитель, стеклоподъёмники) на разных режимах. Контролируйте температуру новой колодки в первые минуты эксплуатации – локальный нагрев указывает на не устранённую проблему.

Демонтаж основного блока предохранителей в салоне

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Убедитесь, что ключ зажигания извлечён из замка, а все электрооборудование автомобиля выключено.

Снимите пластиковую крышку блока предохранителей, поддев её плоской отвёрткой или пальцами за специальные пазы. Аккуратно отсоедините разъёмы диагностического гнезда (при наличии), расположенные рядом с блоком.

Последовательность работ

Освободите крепления: Нащупайте пластиковые защёлки по бокам корпуса блока. Одновременно нажмите их внутрь, слегка расшатывая блок.
Извлеките блок: Потяните корпус строго вверх после отщёлкивания фиксаторов. Избегайте резких движений – провода остаются подключёнными!
Отсоедините колодки: Найдите две основные электроразъёмные колодки (белую и коричневую) на тыльной стороне. Нажмите на фиксаторы каждого разъёма и аккуратно отсоедините их.
Демонтируйте блок: Уберите освобождённый блок предохранителей в сторону для диагностики или замены.

Элемент	Действие	Особенности
Защёлки корпуса	Нажать внутрь	Хрупкий пластик – не прилагать избыточное усилие
Разъёмные колодки	Отжать фиксатор + потянуть	Проверить маркировку перед отсоединением

Важно: Зафиксируйте или сфотографируйте положение проводов перед демонтажем! Избегайте перегиба жгутов – проводка старых автомобилей хрупкая.

При установке нового блока подключите колодки в соответствии с цветовой маркировкой и защёлкните корпус до характерного звука фиксаторов. Проверьте работу электросистемы после подключения АКБ.

Отсоединение электрических разъемов питания

Перед манипуляциями с разъемами обязателен полный демонтаж блока предохранителей согласно инструкции. Убедитесь в отключении минусовой клеммы аккумулятора для предотвращения коротких замыканий. Тщательно очистите поверхность блока сжатым воздухом или мягкой кистью, удаляя пыль и грязь вокруг разъемов.

Идентифицируйте тип фиксации каждого коннектора: большинство разъемов VW Golf 2 оснащены пластиковыми защелками (прямоугольные язычки) или пружинными скобами (U-образные фиксаторы). Изучите конструкцию перед приложением усилий – неправильное воздействие приведет к поломке фиксатора.

Защелкивающиеся разъемы:
- Зафиксируйте корпус блока одной рукой
- Большим пальцем равномерно надавите на центральную часть защелки до щелчка
- Плавно потяните колодку перпендикулярно плоскости контактов
Разъемы с боковыми фиксаторами:
- Подденьте отверткой с плоским жалом (шириной 3-4 мм) оба ушка замка одновременно
- Удерживая фиксаторы в поднятом положении, раскачивающими движениями извлеките колодку

При затрудненном извлечении нанесите проникающую смазку WD-40 на стыковочный шов и выждите 5 минут. Запрещено тянуть за провода – это повредит токоведущие жилы. После демонтажа сразу заклейте контакты малярным скотчем для защиты от окисления.

Тип разъема	Особенности отсоединения	Риск повреждения
6-контактный бежевый	Двойные боковые защелки, требуют синхронного нажатия	Облом консолей крепления
8-контактный черный	Центральный подпружиненный толкатель	Застревание толкателя в нажатом положении
Клемма "B+"	Требует откручивания гайки M8	Короткое замыкание при контакте с кузовом

Установка нового блока совместимой модели

Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Снимите пластиковую крышку блока предохранителей, аккуратно поддев её плоской отвёрткой или пальцами в местах креплений.

Ослабьте винтовые зажимы или отщёлкните фиксаторы старого блока. Последовательно отсоедините все колодки проводов, запоминая их расположение – рекомендуется сфотографировать схему подключения. Извлеките неисправный блок из посадочного места, очистите контакты от окислов.

Монтаж и подключение

Установите новый совместимый блок в штатное положение, совместив направляющие пазы. Зафиксируйте корпус винтами или защёлками. Подключите колодки проводов согласно ранее сохранённой схеме, контролируя плотность посадки разъёмов. Особое внимание уделите:

Силовым шинам (толстые красные/жёлтые провода)
Реле стартера и генератора
Цепи зажигания (чёрные разъёмы)

Проверьте соответствие предохранителей номиналам, указанным на крышке блока или в мануале. Распространённые несовместимости при замене:

Параметр	Оригинал	Аналог
Количество реле	6	5 или 7
Тип разъёмов	VW Typ 53	Bosch B35

Подключите аккумулятор и последовательно проверьте функции:

Габаритные огни и подсветку
Дворники и омыватель
Сигнал и фары
Зажигание и стартер

При отсутствии питания в отдельных цепях повторно проверьте контакты и соответствие предохранителей. Установите защитную крышку до щелчка фиксаторов.

Замена моторного блока предохранителей

Моторный блок предохранителей находится в подкапотном пространстве со стороны водителя, за аккумуляторной батареей. Он крепится к кузову несколькими пластиковыми защелками или винтами (в зависимости от модификации). Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для исключения короткого замыкания и обесточивания системы.

Очистите поверхность блока и его контакты от грязи, окислов и влаги сжатым воздухом или мягкой щеткой. Визуально осмотрите колодки проводов, идущие к блоку, на предмет оплавления, трещин или обрывов. При обнаружении повреждений проводки их необходимо устранить до установки нового блока.

Процедура демонтажа и установки

Отсоедините разъемы питания: Аккуратно отсожмите пластиковые фиксаторы и снимите все колодки проводов с клемм моторного блока. Запомните или сфотографируйте их расположение.
Открутите крепления: Выкрутите винты крепления корпуса к кузову или отожмите защелки (обычно 2-4 точки фиксации).
Извлеките старый блок: Плавно потяните блок вверх и вперед, освобождая его из посадочного места. Извлеките все предохранители и реле, если они нужны для нового блока.
Подготовьте новый блок: Установите старые (исправные) или новые предохранители и реле в соответствующие гнезда нового блока согласно схеме на его крышке.
Установите блок: Совместите корпус нового блока с посадочным местом, нажмите до щелчка защелок или зафиксируйте винтами.
Подключите колодки: Соедините все колодки проводов с клеммами блока, руководствуясь сделанными заметками или фото. Убедитесь в плотной посадке и фиксации защелок.

После установки подключите минусовую клемму аккумулятора. Проверьте работу систем, защищаемых моторным блоком (фары, вентилятор охлаждения, стартер, генератор, топливный насос). При отсутствии питания или некорректной работе – повторно проверьте правильность подключения колодок и состояние предохранителей.

Критически важно: Используйте только блок предохранителей, строго соответствующий модели и году выпуска автомобиля. Несоответствие конфигурации клемм или номиналов защиты приведет к неработоспособности электрооборудования или возгоранию. При замене реле убедитесь в идентичности маркировки (например, J1, J2, 30, 53 и т.д.).

Особенности подключения силовых проводов

Силовые провода в блоке предохранителей Volkswagen Golf 2 предназначены для передачи высокого тока к критичным узлам: генератору, стартеру, системе зажигания и цепи питания АКБ. Они отличаются увеличенным сечением (4-25 мм²) и обязательной термостойкой изоляцией. Все соединения выполняются через болтовые клеммы с обязательной фиксацией контргайками, предотвращающими ослабление контактов под нагрузкой.

Цветовая маркировка строго регламентирована: красный – постоянный «+» от АКБ, черный – выход на генератор, коричневый – «масса». Перепутывание проводов недопустимо – это вызывает мгновенное короткое замыкание с оплавлением изоляции и риском возгорания. При замене требуется точное соблюдение длины заводных жгутов – провисание или натяжение нарушает контакт в клеммах.

Ключевые соединения и параметры

Назначение цепи	Цвет провода	Сечение (мм²)	Точка подключения в блоке
Питание от АКБ	Красный	16.0	Клемма 30 (центральный вход)
Выход на генератор	Черный	4.0	Гнездо B+ (рядом с предохранителем S27)
Питание стартера	Красный с синей полосой	25.0	Отдельная шпилька за блоком
Масса кузова	Коричневый	16.0	Болт крепления блока к кузову

Критические требования при монтаже:

Зачистка концов провода ровно под длину клеммы – исключает замыкание оголенных участков
Обжим наконечников обязателен – скрутка под болтом недопустима
Последовательность затяжки: силовой провод → предохранитель → питающая шина

При диагностике обрыва цепи проверяют напряжение на клеммах под нагрузкой (фары включены). Падение более 0.5В между концами провода указывает на:

окисление контактов
ослабление крепления
внутренний обрыв жил

Подбор предохранителей по амперажу и классу

Корректный подбор предохранителей критичен для защиты электроцепей Volkswagen Golf II. Несоответствие номинала или типа приводит к ложным срабатываниям, повреждению оборудования или возгоранию. Требуемые параметры всегда указаны на корпусе предохранителя, в руководстве пользователя или на схеме крышки блока.

Ампераж (номинальный ток) определяет порог срабатывания. Для Golf II распространены значения от 5А (габариты, подсветка) до 30А (вентилятор охлаждения, обогрев стекла). Точные данные для каждой цепи содержатся в мануале конкретной комплектации. Запрещено устанавливать предохранитель с завышенным номиналом – это отключает защитную функцию.

Ключевые параметры выбора

Ампераж (А): Должен строго соответствовать проектной нагрузке цепи. Определяется по:
- Маркировке на старом предохранителе
- Схеме на обратной стороне крышки блока
- Официальному руководству по ремонту
Класс (типоразмер): Для Golf II применяются:
- Стандартные (ATO/ATC) - плоские ножевые, наиболее распространены
- Мини (MINI) - уменьшенный вариант, встречается в поздних модификациях

Пример цепи	Типовой ампераж	Класс
Фары ближнего света	10А	ATO
Стеклоочистители	15А	ATO
Прикуриватель	10-15А	ATO
Топливный насос	15А	ATO/MINI

Визуальная идентификация: Цвет корпуса указывает на ампераж (например: оранжевый – 5А, красный – 10А, синий – 15А). Класс определяется геометрией: ATO имеет длинные ножи (~19мм), MINI – короткие (~11мм). Несовместимые типы физически не становятся в гнездо.

Важно: При частом перегорании проверяйте цепь на КЗ или перегрузку. Установка "жучка" или предохранителя завышенного номинала – прямая угроза пожара из-за перегрева проводки.

Сравнение оригинальных и аналогов элементов

Оригинальные предохранители и реле для блоков VW Golf 2 производятся по спецификациям Volkswagen контрактными производителями (например, Bosch, Hella, Siemens). Они проходят заводские испытания на соответствие строгим параметрам тока, температуры и времени срабатывания, что гарантирует точное соответствие электрическим схемам автомобиля.

Аналоговые компоненты выпускаются сторонними компаниями (такими как Febi, JP Group, SWAG) без лицензии VW. Хотя визуально они часто копируют оригинал, допуски при производстве могут быть шире, а материалы (особенно сплавы в плавких вставках и контактах реле) – дешевле, что влияет на стабильность характеристик при длительной эксплуатации.

Ключевые отличия

Надёжность и безопасность:

Оригинал: Номинальные параметры (ток плавления, скорость срабатывания) строго соблюдаются. Корпус устойчив к вибрациям и нагреву.
Аналог: Риск отклонений от заявленных характеристик. Дешёвые корпуса могут деформироваться от нагрева, а контакты реле – окисляться или подгорать.

Совместимость и долговечность:

Оригинал: Идеальная посадка в колодки блока. Ресурс соответствует пробегу автомобиля.
Аналог: Возможны проблемы с геометрией (тугая/слабая установка). Срок службы часто меньше из-за использования менее стойких материалов.

Цена и экономия:

Оригинал: Цена в 2-5 раз выше аналогов, но оправдана гарантией качества и защитой электросистемы.
Аналог: Привлекательная стоимость, однако риски выхода из строя и возможного повреждения дорогостоящего оборудования (например, ЭБУ) делают экономию сомнительной.

Критерий	Оригинал (VAG/Bosch/Hella)	Аналог (Febi/SWAG/Generic)
Материалы	Спецсплавы, керамика, термостойкий пластик	Упрощённые сплавы, базовый пластик
Контроль качества	Многоступенчатый (включая тесты на старение)	Выборочный или упрощённый
Ресурс	150+ тыс. км / 15+ лет	50-100 тыс. км / 5-10 лет
Гарантия защиты цепи	Полная (при корректной установке)	Ограниченная (риск несрабатывания или ложных срабатываний)

Ремонтная практика: Для критичных цепей (топливный насос, система зажигания, ЭБУ) настоятельно рекомендуется использовать оригинальные элементы. Аналоги допустимы во второстепенных цепях (например, подсветка салона, прикуриватель), но требуют регулярной проверки состояния.

Тестирование всех функций после замены

После установки нового блока предохранителей Volkswagen Golf 2 необходимо провести полную проверку всех электрических систем автомобиля. Это гарантирует корректность монтажа и исключает риски короткого замыкания или некорректной работы оборудования. Тестирование выполняется последовательно при включенном зажигании, а для некоторых систем требуется запуск двигателя.

Начните проверку с критически важных функций: освещения, безопасности и управления. Используйте помощника для контроля внешних световых приборов. Двигайтесь от базовых систем к дополнительным, фиксируя любые отклонения. Особое внимание уделите цепям, которые ранее вызывали проблемы.

Порядок проверки систем

Наружное освещение: ближний/дальний свет, габариты, поворотники, стоп-сигналы, ПТФ
Салон и приборы: подсветка панели, плафон, прикуриватель, часы, диагностические лампы
Комфорт: вентилятор печки, обогрев заднего стекла, дворники, омыватели
Безопасность: звуковой сигнал, аварийная сигнализация, ремни безопасности
Дополнительно: магнитола, стеклоподъемники, центральный замок

Типовые проблемы после замены и решения:

Симптом	Вероятная причина	Действия
Не работают несколько систем	Неплотная посадка блока в разъем	Переустановить блок, проверить фиксаторы
Отсутствие питания в одной цепи	Перегоревший предохранитель	Проверить соответствие номинала, заменить
Прерывистая работа устройств	Слабый контакт в колодке	Зачистить клеммы, подогнуть контактные лепестки
Постоянное перегорание предохранителя	Короткое замыкание в цепи	Прозвонить проводку, проверить потребитель

После устранения неполадок повторите проверку. Если проблемы сохраняются, протестируйте реле и целостность проводки мультиметром. При отсутствии опыта диагностики обратитесь к автоэлектрику.

Особенности подключения дополнительного оборудования

Подключение дополнительного оборудования (противотуманных фар, сабвуфера, усилителя, дополнительных габаритов, сигнализации) в Volkswagen Golf 2 требует обязательного учета нагрузки на штатную электропроводку и блок предохранителей. Неправильное подсоединение напрямую к потребителям или замку зажигания приводит к перегреву проводов, оплавлению разъемов и риску возгорания.

Основная задача – обеспечить защиту новой цепи предохранителем правильного номинала и, при необходимости, управление через реле. Питание следует брать только с клеммы аккумулятора (+) через отдельный провод подходящего сечения, а штатный блок предохранителей использовать исключительно для управления реле или получения слаботочных сигналов включения.

Ключевые принципы и методы

Обязательные элементы защиты и коммутации:

Автономный предохранитель: Устанавливается в разрыв силового провода (+12В от АКБ) как можно ближе к аккумулятору. Номинал подбирается согласно мощности оборудования.
Реле: Применяется для управления мощными потребителями (фары, обогрев, аудиосистема). Штатные цепи блока предохранителей (например, отвечающие за габариты или ближний свет) используются только для подачи управляющего сигнала (+12В) на катушку реле.
Сечение проводов: Должно соответствовать потребляемому току (обычно не менее 1.5-2.5 мм² для средней мощности).

Точки подключения управляющего сигнала:

Свободные разъемы: В блоке предохранителей могут присутствовать неиспользуемые колодки с постоянным "+" или "+" при включенном зажигании (проверить тестером).
Штатные предохранители: Через специальные переходники-"прищепки" (Add-A-Fuse), вставляемые в гнездо нужного предохранителя (например, для фар или прикуривателя), не нарушая его работу.
Прямая коммутация: Для сигнализации или маломощных цепей допустимо аккуратное подключение к свободным контактам реле в блоке или к штатным проводам (после изучения схемы).

Особенности конструкции блока Гольф 2:

Пластины-шинки: Некоторые гнезда в блоке объединены металлическими пластинами. Подключение к такому гнезду может запитать несколько штатных цепей одновременно.
Надежность контактов: Старые разъемы могут быть окислены. Требуется зачистка и обеспечение надежного соединения.
Максимальная нагрузка: Не превышать общую допустимую нагрузку на генератор и проводку автомобиля.

Защита блока от влаги при эксплуатации

Блок предохранителей Volkswagen Golf 2 расположен в подкапотном пространстве, где он подвержен воздействию влаги, конденсата и дорожных реагентов. Проникновение воды вызывает коррозию контактов, окисление металлических элементов и короткие замыкания, приводящие к выходу из строя электрооборудования. Регулярная проверка герметичности корпуса и состояния уплотнителей – обязательная процедура для предотвращения этих проблем.

Особое внимание уделите зоне установки блока: скопление грязи и листьев в моторном отсеке создает "подушку", удерживающую сырость. После мойки автомобиля или езды под дождем рекомендуется визуально контролировать сухость корпуса. При обнаружении следов воды внутри немедленно просушите компоненты сжатым воздухом и устраните причину протечки.

Ключевые меры профилактики

Герметизация корпуса: Обработайте резиновый уплотнитель крышки силиконовой смазкой для сохранения эластичности. При деформации или трещинах замените уплотнитель.
Защита от капиллярного подсоса: Нанесите диэлектрическую смазку на клеммы аккумулятора и силовые контакты блока для создания водоотталкивающего барьера.
Контроль дренажных каналов: Убедитесь, что дренажные отверстия под лобовым стеклом и в районе установки блока не засорены – это предотвращает скопление воды.

Алгоритм действий при затоплении

Отсоедините минусовую клемму аккумулятора.
Снимите крышку блока, извлеките предохранители и реле.
Просушите посадочные гнезда и контакты сжатым воздухом (без нагрева!).
Обработайте контакты очистителем электрооборудования и антикоррозийным спреем.
Проверьте целостность проводов в монтажном жгуте возле блока на предмет коррозии.

Признак проблемы	Последствия	Срочные меры
Конденсат на крышке блока	Окисление контактов, нарушение проводимости	Просушка, проверка уплотнителя
Вода в гнездах предохранителей	Короткое замыкание, оплавление пластика	Отключение АКБ, полная просушка
Белый налет на металлических деталях	Разрушение контактов, повышение сопротивления	Чистка контактов, нанесение защитного состава

Важно: При глубоком затоплении или коррозии платы потребуется замена блока целиком. Установка б/у узлов без предварительной проверки герметичности не рекомендуется – проблема может повториться.

Список источников

Информация для статьи была получена из специализированных технических материалов и документации по автомобилям Volkswagen.

Детали устройства и ремонта блока предохранителей подтверждены авторитетными источниками в области автомобильной электроники.

Официальное руководство по ремонту Volkswagen Golf II (издательство Haynes или аналоги)
Рабочая тетрадь по электрике VW Golf II/Jetta (Robert Bosch GmbH)
Технический мануал Volkswagen Golf Service Manual (1983-1992 выпуски)
Каталог запчастей ETKA для Volkswagen Golf Mk2
Статьи из журналов Автоэлектрик и Авторемонт по диагностике электросистем
Форумы владельцев VW Golf 2 (Golf2club, Drive2.ru/Russian/Golf)
Видеоинструкции по замене блока предохранителей на специализированных YouTube-каналах
Лекции по автомобильной электронике МГТУ "МАМИ" (раздел "Защитные цепи")
