Блок розжига биксенона - устройство и правила подбора

Статья обновлена: 18.08.2025

Блок розжига (игнитер) – критически важный компонент биксеноновой оптики, преобразующий бортовое напряжение автомобиля в импульс до 25 000 В, необходимый для мгновенного запуска газоразрядной лампы и поддержания стабильного горения дуги.

Понимание устройства и принципа действия блока розжига, знание ключевых характеристик и параметров выбора напрямую влияют на эффективность освещения, срок службы лампы и безопасность эксплуатации транспортного средства.

Физика газового разряда: почему биксенону нужен высоковольтный старт

Ксеноновая лампа представляет собой герметичную колбу, заполненную инертным газом под высоким давлением. В холодном состоянии газ обладает высоким электрическим сопротивлением, препятствующим прохождению тока между электродами. Для ионизации газа и создания проводящего плазменного канала требуется преодоление этого барьера, что невозможно при стандартном автомобильном напряжении 12V.

Высоковольтный импульс (до 25 кВ) создаёт сильное электрическое поле между электродами лампы. Это поле "разрывает" нейтральные атомы ксенона, выбивая из них электроны. Освобождённые электроны сталкиваются с другими атомами, запуская лавинообразную ионизацию газа – тлеющий разряд, который быстро переходит в устойчивую дугу. Без мощного стартового импульса этот процесс инициировать невозможно.

Ключевые аспекты разрядного процесса

После зажигания дуги сопротивление газа резко падает, и для поддержания стабильного свечения достаточно напряжения 80-100V. Однако стартовая фаза критически зависит от трёх физических факторов:

• Пробойное напряжение – прямо пропорционально давлению газа и расстоянию между электродами. В биксеноне давление достигает 30 атм, что требует многократного повышения стартового напряжения.
• Температурная зависимость – холодный газ имеет более высокое сопротивление. Импульс 25 кВ гарантирует запуск при -40°C.
• Деградация электродов – без достаточного напряжения возникает нестабильный разряд, разрушающий электроды испарением вольфрама.

Сравнение этапов работы:

Этап	Напряжение	Физический процесс
Ионизация	15-25 кВ	Пробой газового промежутка, образование плазмы
Дуговой разряд	80-100V	Термоэлектронная эмиссия, свечение дуги

Важно: Блок розжига не только генерирует стартовый импульс, но и контролирует переход к рабочему режиму. Недокал или перекал напряжения на этом этапе сокращает срок службы лампы на 40-60%.

Конструктивные элементы стандартного блока розжига

Стандартный блок розжига представляет собой компактный электронный модуль, заключенный в прочный корпус, и состоит из нескольких ключевых функциональных узлов. Его основная задача – преобразовать низкое бортовое напряжение автомобиля (12V) в высоковольтный импульс (тысячи вольт) для поджига ксеноновой лампы, а затем обеспечить ее стабильную работу переменным напряжением около 85V.

Несмотря на вариации исполнения у разных производителей, базовая конструкция включает обязательные компоненты, обеспечивающие выполнение этих функций и защиту как самой лампы, так и блока от внешних воздействий и внутренних неисправностей.

Основные компоненты блока розжига:

• Корпус: Обычно герметичный (IP65, IP67 или выше), выполненный из алюминия (для лучшего теплоотвода) или прочного термостойкого пластика. Защищает внутренние компоненты от влаги, пыли, вибраций и механических повреждений.
• Входные разъемы:
  • Силовой разъем: Для подключения к бортовой сети автомобиля (+12V и GND).
  • Управляющий разъем: Для получения сигнала включения от блока управления фарами или реле (часто обозначается как "IGN", "+", "CON" или "REM").
• Преобразователь напряжения: Сердце блока. Сложная электронная схема, включающая:

Узлы преобразователя напряжения

Компонент	Основная функция
Защитные цепи (предохранитель, варистор, TVS-диод)	Защита от переполюсовки, скачков напряжения в бортовой сети, импульсных помех.
Входной фильтр (дроссели, конденсаторы)	Подавление высокочастотных помех, поступающих из бортовой сети и генерируемых самим блоком.
DC-DC преобразователь (инвертор)	Преобразует постоянное напряжение 12V в переменное напряжение высокой частоты (десятки кГц). Использует мощные полевые или биполярные транзисторы, управляемые ШИМ-контроллером.
Повышающий трансформатор (высокочастотный)	Повышает переменное напряжение высокой частоты до нескольких сотен вольт.
Умножитель напряжения (выпрямитель и конденсаторная сборка)	Выпрямляет высокое переменное напряжение с трансформатора и умножает его до значения 20-25 кВ (для поджига), а затем снижает до 85V AC для поддержания горения дуги.
Микроконтроллер / Схема управления	Обрабатывает входной сигнал включения, управляет работой инвертора, контролирует параметры работы лампы (ток, напряжение), реализует алгоритмы запуска и защиты.

• Коммутатор лампы (только для биксенона!): Ключевой элемент, отличающий блок розжига биксенона от обычного ксенонового. Получает сигнал от механизма шторки/электромагнита в фаре. В зависимости от сигнала (фары ближнего/дальнего света) коммутирует питание на ксеноновую лампу, мгновенно изменяя положение светящейся дуги относительно отражателя/линзы фары. Реализуется на мощных реле или полупроводниковых ключах.
• Выходной высоковольтный разъем: Герметичный разъем для подключения высоковольтного провода, идущего непосредственно к цоколю ксеноновой лампы. Обеспечивает безопасную передачу высокого напряжения.
• Цепи защиты: Распределены по всей схеме и контролируются микроконтроллером. Включают защиту от:
  • Короткого замыкания на выходе (КЗ лампы или провода).
  • Обрыва цепи лампы (отсутствие лампы, обрыв провода).
  • Перегрева компонентов блока (термодатчики).
  • Некорректного напряжения бортовой сети (перенапряжение, просадка).
  При срабатывании защиты блок прекращает работу и часто требует перезапуска (снятия и подачи питания) или устранения неисправности.

Этапы работы: от подачи 12В до стабильного свечения

При включении фар на блок розжига подается постоянное напряжение 12В от бортовой сети автомобиля. Блок определяет полярность подключения и активирует защитные цепи от перегрузок и короткого замыкания. Одновременно запускается диагностика состояния лампы и электропроводки.

Встроенный DC/DC-преобразователь повышает входное напряжение до 300-500В постоянного тока. Этот этап требует эффективного теплоотвода, так как сопровождается значительными энергопотерями. Параллельно блок генерирует управляющие импульсы для следующей фазы розжига.

Формирование дуги и стабилизация

1. Генерация высоковольтного импульса:
   Инвертор преобразует постоянный ток в переменный (частота 40-400 Гц), который поступает на высоковольтный трансформатор. На выходе формируется импульс 18-25 кВ, пробивающий газовый промежуток в колбе лампы.
2. Ионизация ксенона:
   Электрическая дуга возникает между электродами, нагревая газовую смесь до 3000°C. На этом этапе лампа потребляет до 80А, а цвет свечения имеет синий оттенок из-за преобладания ультрафиолетового излучения.
3. Переходной режим:
   Блок автоматически снижает напряжение до 85±17В в течение 1-3 секунд. Температура в колле достигает 7000°K, ионизированный газ переходит в состояние плазмы, яркость возрастает на 300%.
4. Стабилизация работы:
   Микропроцессор модулирует частоту тока, поддерживая мощность в диапазоне 35±3W. Цветовая температура фиксируется на номинальном уровне (4300-6000°K), отклонение напряжения не превышает 0.1В.

Параметр	Пусковой режим	Рабочий режим
Напряжение	18-25 кВ	85±17В
Ток	до 80А	0.4±0.05А
Длительность	<1 сек	Постоянно
Мощность	200+ Вт	35±3W

Генерация импульса 25кВ: принцип работы повышающего трансформатора

Повышающий трансформатор в блоке розжига выполняет ключевую задачу преобразования низкого входного напряжения (обычно 12В от АКБ) в высоковольтный импульс до 25кВ, необходимый для пробоя газовой среды в ксеноновой лампе. Конструктивно он представляет собой сердечник из ферромагнитного материала с двумя обмотками: первичной (с малым количеством витков толстого провода) и вторичной (с тысячами витков тонкого изолированного провода). Соотношение витков (N₂/N₁) определяет коэффициент трансформации и выходное напряжение.

Принцип работы основан на явлении электромагнитной индукции. Импульсный ток от электронного преобразователя, поступающий на первичную обмотку, создает переменное магнитное поле в сердечнике. Это поле индуцирует ЭДС во вторичной обмотке. За счет значительной разницы в количестве витков (коэффициент трансформации достигает 1:1000 и более) напряжение на выходе вторичной обмотки многократно возрастает. Критически важна скорость изменения магнитного потока – чем быстрее прерывается ток в первичной обмотке (например, силовыми транзисторами блока управления), тем выше амплитуда генерируемого импульса.

Ключевые аспекты работы и конструкции

Особенности генерации импульса:

• Высокое выходное напряжение достигается за счет резкого обрыва тока в первичной цепи, вызывающего самоиндукцию.
• Сердечник изготавливается из феррита или пермаллоя для минимизации потерь на вихревые токи и гистерезис при высоких частотах переключения (десятки-сотни кГц).
• Межобмоточная и витковая изоляция вторичной обмотки выполняется усиленной (лак, шелк, тефлон) для предотвращения пробоя при экстремальных напряжениях.
• Импульс имеет кратковременный характер (микросекунды) и генерируется только на этапе розжига лампы.

Факторы, влияющие на эффективность:

Параметр	Влияние на работу	Требования
Качество магнитопровода	Определяет КПД, потери на нагрев	Низкие потери на вихревые токи, высокая магнитная проницаемость
Точность намотки	Влияет на равномерность изоляции и риск пробоя	Плотная укладка витков без перехлестов, контроль толщины изоляции
Коэффициент трансформации	Определяет выходное напряжение	Оптимальное соотношение для гарантированного пробоя (23-25 кВ)
Температурная стабильность	Защита от деградации изоляции и параметров	Использование термостойких материалов (до 120-150°C)

Процесс розжига: Сгенерированный трансформатором импульс 25кВ подается через высоковольтные провода на электроды лампы. Это вызывает ионизацию газа и образование дугового разряда. После стабилизации дуги блок переходит в режим поддержания горения при значительно меньшем напряжении (обычно 80-100В). Надежность пробоя напрямую зависит от стабильности амплитуды и формы высоковольтного импульса, обеспечиваемой трансформатором.

Стабилизация дуги: функция балласта после розжига

После формирования дуги в ксеноновой лампе сопротивление газовой среды резко падает, вызывая лавинообразный рост тока. Если не ограничить этот процесс, лампа мгновенно выйдет из строя из-за теплового разрушения электродов или колбы. Балласт берёт на роль стабилизатора, предотвращая неконтролируемое увеличение силы тока.

Электронный балласт непрерывно регулирует выходное напряжение и ток, поддерживая строго заданную мощность (обычно 35W или 55W) на лампе. Он компенсирует колебания бортового напряжения автомобиля (9-16В), преобразуя его в стабильные 85V постоянного тока, необходимые для устойчивого горения дуги без мерцания.

Ключевые функции и критерии выбора

Для обеспечения стабильной работы балласт выполняет:

• Ограничение тока – удерживает силу тока в безопасном диапазоне (0.41А для 35W, 0.65А для 55W).
• Мониторинг параметров – отслеживает напряжение на лампе и температуру компонентов.
• Защиту от сбоев – отключает питание при коротком замыкании, обрыве цепи или перегреве.

Критерий выбора	Оптимальные значения	Последствия нарушения
Точность стабилизации мощности	±3% от номинала	Плавающая яркость, сокращение срока службы лампы
Скорость реакции на скачки напряжения	<100 мс	Видимое мерцание при работе двигателя
Диапазон входных напряжений	8-18 В	Отказ работы при запуске двигателя

При выборе обращайте внимание на качество силовых компонентов (конденсаторов, полевых транзисторов) и наличие термозащиты. Дешёвые аналоги часто перегреваются, что ведёт к дрейфу параметров и преждевременному выходу из строя.

Отличия биксеноновых блоков от обычных ксеноновых

Биксеноновые блоки совмещают функции ближнего и дальнего света в одной оптической системе. Они оснащены механизмом переключения режимов (электромагнитным приводом или шторкой), который изменяет световой пучок. Обычные ксеноновые блоки работают только в одном фиксированном режиме – исключительно для ближнего либо дальнего света.

Конструктивно биксенон требует единственную лампу для обоих режимов освещения, тогда как для реализации полноценного ксенонового света в обычной системе необходимы два раздельных блока (ближний + дальний) или комбинация ксенона с галогеном. Это влияет на сложность монтажа, энергопотребление и занимаемое пространство в фарах.

Ключевые отличия

Критерий	Биксеноновый блок	Обычный ксеноновый блок
Функциональность	Обеспечивает ближний и дальний свет	Обеспечивает только один режим (ближний или дальний)
Механизм переключения	Присутствует (шторка/линза/рефлектор)	Отсутствует
Количество ламп	1 лампа на обе функции	2 лампы для полного покрытия (ближний + дальний)
Типовое применение	Универсальные фары головного света	Специализированные фары (только ближний или противотуманки)

Принцип работы шторки/магнитного переключателя ближнего-дальнего света

Шторка (электромагнитный переключатель) – ключевой компонент биксеноновых блоков розжига, отвечающий за формирование пучков ближнего и дальнего света в одной лампе. Она физически изменяет положение колбы относительно отражателя фары. При подаче напряжения на соленоид шторка смещает лампу в нужное положение, перераспределяя световой поток.

Работа переключателя основана на взаимодействии электромагнита и пружинного механизма. В режиме ближнего света шторка частично экранирует верхнюю часть луча, создавая асимметричную светотеневую границу. При активации дальнего света электромагнит втягивает шторку, освобождая полный световой поток лампы без ограничений.

Ключевые этапы работы

• Исходное состояние (ближний свет): Шторка опущена, блокируя часть светового потока для предотвращения ослепления встречных водителей.
• Активация дальнего света: Блок розжига подает +12V на катушку соленоида. Возникающее магнитное поле преодолевает сопротивление пружины.
• Перемещение лампы: Якорь соленоида втягивается, сдвигая шторку и колбу лампы вперед относительно отражателя.
• Формирование луча: Лампа занимает позицию, при которой световой поток фокусируется в дальнобойный симметричный пучок без затемнения.
• Возврат к ближнему свету: При снятии напряжения пружина возвращает шторку и лампу в исходное положение, восстанавливая затемненную зону.

Важно: Скорость срабатывания качественных переключателей не превышает 0.3-0.5 секунды. Износ пружины или заклинивание шторки приводят к отказу переключения режимов.

Режим	Положение шторки	Действие соленоида
Ближний свет	Опущена	Без напряжения (пружина удерживает)
Дальний свет	Поднята	+12V на катушке (магнитное поле)

Классификация корпусов: водонепроницаемые vs компактные

Корпус блока розжига играет критическую роль в защите электронных компонентов от внешних воздействий и определяет возможности монтажа. Его конструкция напрямую влияет на долговечность и стабильность работы системы биксенонового освещения в различных условиях эксплуатации.

Основные типы корпусов – водонепроницаемые и компактные – ориентированы на разные приоритеты установки. Выбор между ними зависит от специфики транспортного средства, доступного пространства под капотом и требований к защищенности оборудования.

Сравнительные характеристики

Критерий	Водонепроницаемые корпуса	Компактные корпуса
Герметичность	Класс защиты IP67/IP68 (полная водонепроницаемость)	Базовая защита (IP54/55 от брызг)
Габариты и вес	Крупнее и тяжелее из-за усиленного корпуса	Меньший размер и вес
Терморегуляция	Улучшенный теплоотвод через корпус	Ограниченный теплообмен
Установка	Требует больше пространства, крепится на раму/кузов	Монтируется в ограниченных полостях фар или нишах
Рекомендуемое применение	Внедорожники, коммерческий транспорт, регионы с влажным климатом	Легковые автомобили с дефицитом пространства, штатные места установки

Ключевые рекомендации по выбору:

• Водонепроницаемые корпуса обязательны при риске погружения в воду или постоянном воздействии агрессивных сред
• Компактные модели предпочтительны для интеграции в штатные посадочные зоны фар или скрытого монтажа
• Гибридные решения сочетают малые габариты с усиленной изоляцией

Расшифровка маркировки: CAN-BUS, Slim, АС, DC

Маркировка блоков розжига содержит ключевую информацию о совместимости и технических характеристиках устройства. Понимание обозначений CAN-BUS, Slim, AC и DC критично для корректного выбора компонента под конкретную автомобильную систему и тип ксеноновых ламп.

Ошибка в расшифровке параметров ведет к нестабильной работе оптики, ошибкам бортового компьютера или полному отказу системы освещения. Рассмотрим каждую маркировку детально для исключения несовместимости оборудования.

Детализация основных маркировок

CAN-BUS: Указывает на наличие встроенной защиты от конфликтов с цифровой шиной автомобиля. Блоки с этой пометкой эмулируют нагрузку штатных галогенных ламп, предотвращая срабатывание ошибки "Check Lamp" на приборной панели. Обязательны для современных авто (примерно после 2006 года выпуска).

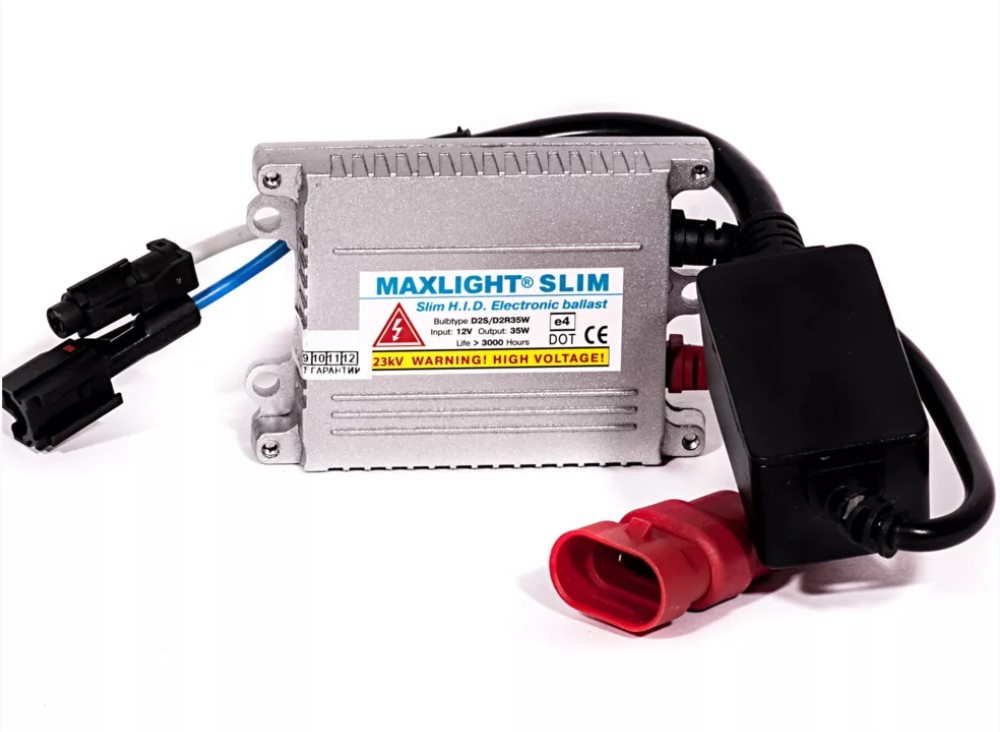

Slim: Обозначает компактный корпус блока розжига. Такие модели монтируются в ограниченном пространстве (за фарами, под крыльями) без модификации кузова. Уступают стандартным блокам в теплоотдаче и мощности, но незаменимы при дефиците места.

AC/DC: Характеризует тип выходного напряжения на лампу:

• AC (Alternating Current) – переменный ток. Совместим с большинством ксеноновых ламп, обеспечивает равномерный износ электродов и стабильный световой поток.
• DC (Direct Current) – постоянный ток. Применяется реже (в основном для специфичных ламп), может вызывать ускоренную деградацию электрода на катоде.

Маркировка	Назначение	Особенности применения
CAN-BUS	Совместимость с цифровыми системами авто	Требуется для машин с диагностикой ламп
Slim	Компактный размер	Для тесных моторных отсеков
AC	Питание ламп переменным током	Стандарт для 95% ксеноновых систем
DC	Питание ламп постоянным током	Только для специальных ламп (редко)

При выборе блока розжига последовательно проверяйте: 1) Необходимость CAN-BUS по году и модели авто, 2) Возможность установки Slim-версии исходя из свободного пространства, 3) Тип тока (AC/DC), указанный в спецификации ксеноновых ламп. Игнорирование этих параметров гарантированно приводит к некорректной работе системы.

Совместимость с лампами: соответствие мощности D1S, D2S, D3S, D4S

Ключевым критерием совместимости блока розжига с ксеноновой лампой является соответствие мощности и технологии работы. Лампы категорий D1S/D1R и D2S/D2R рассчитаны на напряжение холодного пуска 25 кВ и рабочий ток 0.5А, тогда как D3S/D3R и D4S/D4R используют 20 кВ при 0.4А и не содержат ртути. Применение блока с неподходящим напряжением или силой тока приведет к преждевременному выходу из строя лампы или блока.

Блоки розжига для ламп D1/D2 физически несовместимы с разъемами D3/D4 из-за конструктивных отличий штекеров. Важно учитывать маркировку: блоки для D1/D2 обозначаются как "HV" (High Voltage), а для экологичных D3/D4 – "MV" (Mercury-free Voltage). Попытка принудительного соединения несовместимых компонентов повреждает контакты и нарушает электрические параметры системы.

Типы ламп и требования к блокам

• D1S/D1R/D2S/D2R: Требуют блоки с выходным напряжением 25 кВ и током 0.5А. Разъемы имеют 3 контакта.
• D3S/D3R/D4S/D4R: Совместимы только с блоками на 20 кВ и 0.4А. Оснащены 2-контактными штекерами для защиты от ошибочного подключения.

Тип лампы	Напряжение пуска (кВ)	Рабочий ток (А)	Тип разъема
D1S, D1R, D2S, D2R	25	0.5	3-pin
D3S, D3R, D4S, D4R	20	0.4	2-pin

Критерий #1: Мощность лампы и блока (35W vs 55W)

Мощность – ключевой параметр при подборе блока розжига, напрямую влияющий на световой поток и энергопотребление системы. Стандартные лампы рассчитаны на 35W, но существуют модификации на 55W, дающие повышенную яркость.

Блок розжига обязан строго соответствовать мощности лампы: использование 55W-блока с 35W-лампой вызовет перегрев и выход из строя, а маломощный 35W-блок не запустит 55W-лампу. Производители четко маркируют оборудование – игнорирование этих значений гарантированно приведет к поломке.

Сравнительные характеристики

Параметр	35W системы	55W системы
Световой поток	~3200 люмен (стандарт)	~4800 люмен (усиленный)
Энергопотребление	Ниже на 36%	Выше, требует проверки проводки
Ресурс лампы	Стандартный (до 3000 часов)	Снижен (ускоренная деградация нити)
Тепловыделение	Умеренное	Высокое (риск оплавления отражателя)

Критические правила выбора:

• Совпадение мощности – блок и лампа должны иметь идентичный номинал (35W+35W или 55W+55W)
• Проверка допусков авто – 55W системы часто требуют доработки электросети и сертификации для легального использования
• Приоритет надежности – 35W рекомендованы для штатной эксплуатации, 55W – для off-road с риском сокращенного ресурса

Критерий #2: Входное напряжение (12В или 24В бортовой сети)

Соответствие блока розжига напряжению бортовой сети автомобиля – критический фактор. Устройство, рассчитанное на 12В, не будет корректно работать в 24В сети из-за перегрузки, что приведет к мгновенному выходу из строя. Обратная ситуация (24В блок в 12В сети) вызовет недостаточную мощность для розжига ксеноновой лампы или полную неработоспособность системы.

Типичное распределение: легковые автомобили, кроссоверы и мотоциклы используют 12В сеть, тогда как грузовики, автобусы, спецтехника и некоторые коммерческие транспортные средства чаще оснащены 24В системой. Игнорирование этого параметра не только нарушает работу фар, но и создает риски для электрооборудования автомобиля.

Практические рекомендации

Тип ТС	Стандартное напряжение	Проверочные действия
Легковой автомобиль	12В	Сверка с маркировкой АКБ или документацией
Грузовик/автобус	24В	Замер мультиметром на клеммах аккумулятора
Спецтехника	12В/24В	Изучение шильдика на генераторе

Обязательные шаги перед покупкой:

• Определите напряжение сети авто через техпаспорт или замер
• Исключите универсальные блоки без четкой маркировки 12В/24В
• Убедитесь в наличии защиты от переполюсовки и скачков напряжения

Критерий #3: Защита от переполюсовки и скачков напряжения

Электронные компоненты блока розжига крайне чувствительны к некорректному подключению питания и нестабильности бортовой сети автомобиля. Ошибочная подача "+" на клемму "-" (или наоборот) при установке или обслуживании, а также резкие перепады напряжения (например, при запуске стартера, работе генератора или неисправностях в цепи) способны мгновенно вывести устройство из строя без возможности восстановления.

Надежный блок розжига обязан обладать встроенной защитой, автоматически распознающей и нейтрализующей такие критические ситуации. Это не просто опция, а обязательный элемент конструкции, напрямую влияющий на долговечность и бесперебойную работу всей системы ксенонового освещения.

Ключевые аспекты защиты:

• Защита от переполюсовки: Схема должна мгновенно блокировать работу при неправильном подключении "+" и "-" к соответствующим клеммам блока. Качественный блок не сгорит, а просто не запустится. После устранения ошибки подключения работоспособность должна восстанавливаться автоматически.
• Защита от перенапряжения: Блок должен выдерживать кратковременные скачки напряжения выше номинального (12В/24В), характерные для автомобиля (до 24В и более при "просадках" при запуске). Защита отключает блок при превышении безопасного порога (обычно в районе 18-28В для 12В систем) и автоматически включает после нормализации напряжения.
• Защита от "просадок" напряжения: При резком падении напряжения в бортовой сети (например, при запуске двигателя в мороз) блок должен корректно поддерживать работу лампы или безопасно отключаться, не повреждаясь, и автоматически возобновлять работу при восстановлении напряжения до нормы.
• Стабилизация входного напряжения: Наличие внутреннего стабилизатора сглаживает мелкие колебания напряжения в сети, обеспечивая стабильные параметры питания схемы розжига и продлевая ресурс компонентов.

Проверка и выбор:

1. Изучите спецификацию: Ищите явное указание в характеристиках блока на наличие "Защиты от переполюсовки" (Reverse Polarity Protection), "Защиты от перенапряжения" (Overvoltage Protection - OVP), "Защиты от пониженного напряжения" (Undervoltage Protection - UVP). Отсутствие этих пунктов – серьезный повод отказаться от покупки.
2. Обратите внимание на входной диапазон напряжения: Чем шире заявленный рабочий диапазон (например, 9-32В вместо 10-16В), тем выше вероятность, что блок оснащен эффективной защитной схемой, способной справиться с экстремальными скачками.
3. Отзывы и репутация бренда: Изучите отзывы пользователей, особенно касающиеся надежности блоков в условиях нестабильного напряжения или после случайного переполюсовки. Проверенные производители (Philips, Osram, Hella, качественные бренды из Кореи/Тайваня) обычно уделяют защите большое внимание.
4. Качество компонентов: Блоки с надежной защитой часто имеют более массивные радиаторы или корпуса, так как защитные схемы могут генерировать тепло. Внутренняя компоновка (если доступны фото) должна выглядеть аккуратно, с использованием качественных конденсаторов и защитных элементов (TVS-диоды, предохранители, специализированные микросхемы защиты).

Критерий #4: Корпус (IP65/IP67 герметичность или алюминиевый радиатор)

Герметичность корпуса – ключевой фактор для защиты электронных компонентов от агрессивной среды. Степень защиты IP65/IP67 гарантирует полную непроницаемость для пыли и струй воды (IP65) или временного погружения (IP67), что критично при установке в колесные арки или под капотом.

Альтернативой выступает корпус с алюминиевым радиатором, который обеспечивает пассивное охлаждение мощных элементов. Такой вариант предпочтителен при высоких тепловых нагрузках или компактном монтаже в зонах с ограниченной вентиляцией, предотвращая перегрев и сокращение ресурса.

Ключевые особенности выбора

• IP65/IP67: Обязателен для эксплуатации в условиях повышенной влажности, грязи или прямого контакта с водой (внедорожники, регионы с дождливым климатом).
• Алюминиевый радиатор: Необходим при высоких пусковых токах или работе в замкнутых пространствах (например, внутри фар). Требует установки в сухих зонах.
• Гибридные решения: Некоторые модели комбинируют радиаторные ребра с частичной герметизацией критичных узлов.

Тип корпуса	Оптимальное применение	Ограничения
IP65/IP67	Открытые зоны, влажная среда	Риск перегрева без вентиляции
Алюминиевый радиатор	Закрытые полости с нагревом	Требует защиты от прямого попадания воды

Важно: Проверяйте целостность уплотнителей и крепежа – даже сертифицированный IP-корпус теряет свойства при повреждении.

Критерий #5: Тип разъемов подключения лампы и проводки

Совместимость разъемов блока розжига с ксеноновой лампой и штатной электропроводкой автомобиля критична для корректного монтажа. Несоответствие коннекторов физически исключает установку без дополнительных манипуляций и может потребовать вмешательства в заводскую проводку, что нежелательно с точки зрения надежности.

Производители используют различные стандарты разъемов: AMP (с силиконовыми уплотнителями), Hella (квадратные или прямоугольные), Valeo (узкоспецифичные для европейских марок), а также ISO-разъемы. Перед покупкой необходимо визуально сравнить коннекторы на блоке розжига с гнездами лампы и автомобильным жгутом – либо через техническую документацию, либо физически.

Основные типы и решения при несовпадении

• AMP-тип: Универсальный вариант с влагозащитой. Совместим с большинством азиатских авто.
• Hella: Распространен в европейских машинах. Имеет подвиды: 2-pin, 3-pin, 5-pin.
• Прямая проводка: Блоки без разъемов требуют ручной спайки проводов (повышает риск ошибки).

При несовпадении коннекторов используйте переходные адаптеры или репитеры проводки. Избегайте кустарного разрезания штатных проводов – это ведет к окислению контактов и коротким замыканиям.

Тип разъема	Применение	Риски при несовпадении
AMP (2/3 контакта)	Toyota, Kia, Hyundai	Повреждение фиксаторов при попытке "доработки"
Hella 3-pin	VW, BMW, Mercedes	Невозможность фиксации в гнезде
Valeo	Peugeot, Citroën	Ошибки CAN-шины из-за обрыва связи

Критерий #6: Температурный диапазон эксплуатации (-40°C до +105°C)

Данный параметр определяет устойчивость блока розжига к экстремальным условиям подкапотного пространства, где температура зимой может опускаться ниже -30°C, а летом достигать +80-90°C вблизи двигателя. Блоки с узким диапазоном (например, -20°C до +85°C) склонны к отказам при пиковых нагрузках, так как электронные компоненты критично реагируют на тепловое расширение/сжатие материалов и изменение физических свойств электролитов.

При выходе за нижний предел (-40°C и ниже) конденсаторы теряют ёмкость, что препятствует генерации импульсов высокого напряжения, а пластиковые корпуса становятся хрупкими. Превышение верхнего порога (+105°C и выше) вызывает перегрев микросхем, вздутие конденсаторов и оплавление изоляции проводов. Это приводит к нестабильному зажиганию лампы или полному выходу узла из строя.

Температурный режим	Риски для блока розжига	Последствия для работы фар
Ниже -40°C	Замерзание электролита в конденсаторах Растрескивание корпуса	Задержка включения, мерцание, отсутствие зажигания
Выше +105°C	Термическая деградация полупроводников Деформация печатной платы	Самоотключение, перегорание компонентов, возгорание

Рекомендация: Для регионов с континентальным климатом обязателен запас по диапазону (минимум -45°C...+110°C). Проверяйте наличие термостойкого силиконового уплотнителя корпуса и защитной термопасты на силовых элементах – это косвенно подтверждает соответствие заявленным параметрам.

Ошибки CAN-BUS: как блок предотвращает конфликты с электроникой авто

Современные автомобили используют цифровую шину CAN-BUS для обмена данными между электронными блоками управления (ЭБУ). При замене галогенных ламп на биксенон штатная система распознает изменение нагрузки: вместо ожидаемого сопротивления нити накаливания она фиксирует низкое потребление тока блоком розжига. Это провоцирует ошибки типа "обрыв цепи" или "неисправность фары" на приборной панели.

Блоки розжига с CAN-BUS совместимостью оснащены микропроцессором, который эмулирует электрические параметры галогенных ламп и интегрируется в цифровую сеть автомобиля. Они динамически адаптируются к протоколам обмена данными конкретной марки, предотвращая конфликты с ЭБУ фар, бортовым компьютером и системой самодиагностики.

Ключевые функции защиты от ошибок

• Эмуляция нагрузки: Имитирует сопротивление и токопотребление галогенной лампы при включении и в режиме ожидания, обманывая диагностику ЭБУ.
• Анализ протокола CAN: Распознает и отвечает на диагностические запросы от контроллера (например, проверку исправности цепи), отправляя корректные ответные сигналы.
• Подавление помех: Фильтрует высокочастотные помехи от импульсов розжига (до 25 кВ), которые могут искажать цифровые сигналы шины.
• Автонастройка: Автоматически определяет тип CAN-протокола (K-Line, LIN, PWM) и скорость передачи данных (125 кбит/с, 500 кбит/с) без ручной калибровки.

Типовые неисправности блоков розжига при диагностике

При диагностике биксеноновых фар отказ блока розжига является распространённой проблемой, проявляющейся в полном или частичном отсутствии света. Неисправности могут носить как электрический, так и механический характер, часто усугубляясь внешними факторами.

Выявление конкретной поломки требует последовательной проверки цепи питания, целостности компонентов и анализа рабочих параметров. Симптомы варьируются от полного отсутствия розжига до хаотичного мерцания лампы, что помогает сузить круг возможных причин.

Распространенные проблемы и их симптомы

Неисправность	Внешние проявления	Возможные причины
Выход из строя высоковольтного преобразователя	Лампа не зажигается, характерный щелчок при включении отсутствует	Пробой высоковольтных диодов или транзисторов Деградация импульсного трансформатора Короткое замыкание в выходной цепи
Отказ цепи управления	Фары включаются с задержкой, самопроизвольно гаснут при вибрации	Окисление контактов реле или разъёмов Трещины на плате возле силовых компонентов Перегрев микросхем контроллера
Проблемы с питанием	Периодическое мерцание, цвет свечения отличается от нормального	Падение напряжения на входе ниже 9В Коррозия клемм аккумулятора или предохранителей Износ конденсаторов фильтра
Физические повреждения	Влага внутри корпуса, оплавление пластика, запах гари	Нарушение герметичности корпуса Механические удары (трещины на плате) Перегрев из-за плохого теплоотвода

Критичные признаки неремонтопригодности: вздутые электролитические конденсаторы, почернение платы вокруг ключевых компонентов, физическое разрушение трансформатора или радиаторов. В таких случаях рекомендована замена блока.

Ложные мерцания лампы: причины и связь с блоком

Ложные мерцания биксеноновой лампы проявляются как нестабильное свечение, кратковременные погасания или хаотичные вспышки при работающем двигателе. В отличие от естественного розжига (начальная фаза высокой яркости), они возникают после полного включения фары и не связаны с подачей напряжения от кнопки дальнего света. Это указывает на проблемы в цепи питания или управления.

Основным виновником часто становится блок розжига (игнитор), преобразующий штатные 12В в высоковольтные импульсы (до 25 кВ). Его неисправности напрямую влияют на стабильность дуги внутри колбы лампы. Однако проблема может быть комплексной, затрагивая как сам блок, так и смежные элементы системы.

Ключевые причины и роль блока

Рассмотрим основные факторы ложного мерцания:

• Деградация компонентов блока: Высыхание электролитических конденсаторов, "уставших" от температурных перепадов, снижает фильтрацию пульсаций. Трещины на плате или холодные пайки вызывают прерывистый контакт.
• Просадка входного напряжения: Блок чувствителен к качеству питания. Причины просадки:
  • Слабый АКБ или генератор
  • Окисленные контакты в разъемах (особенно массовых проводов)
  • Высокое сопротивление поврежденной проводки
• Несовместимость с ЭБУ автомобиля: Недорогие блоки без декодера/фильтра могут конфликтовать с CAN-шиной или системой контроля энергопотребления, воспринимая управляющие сигналы как команду на отключение.
• Перегрев: Установка блока вблизи двигателя или выхлопной системы без термоизоляции ведет к срабатыванию внутренней защиты и аварийному отключению.

Диагностическая связка "лампа-блок": Важно исключить взаимное влияние:

Симптом	Возможная причина	Проверка
Мерцание одной фары	Неисправность конкретного блока или лампы, плохой контакт в цепи	Поменять блоки/лампы местами между фарами
Синхронное мерцание обеих фар	Проблема с питанием (АКБ, генератор, общая масса), несовместимость блоков	Замер напряжения на клеммах блока при включенных фарах
Мерцание при вибрации	Механическое повреждение блока или лампы, плохая фиксация разъема	Визуальный осмотр, проверка надежности соединений

Критерии выбора блока для предотвращения мерцания: Учитывайте защитные функции: встроенный фильтр помех, защита от переполюсовки, расширенный диапазон входного напряжения (9-32В), качественная влагозащита корпуса (IP67/IP68). При наличии "умной" бортовой сети обязателен CAN-BUS декодер.

Одностороннее отключение фар: неисправность блока или лампы?

При одностороннем отказе биксеноновой фары первичная диагностика сводится к определению источника проблемы: лампа или блок розжига. Оба компонента взаимосвязаны, и выход из строя любого из них приводит к потере освещения на одном борту. Характерный признак – полное отсутствие свечения одной фары при корректной работе второй, без системных ошибок на приборной панели.

Для локализации неисправности выполните проверку методом перестановки элементов между рабочим и нерабочим бортом. Переставьте лампы местами: если проблема мигрирует на другую фару – неисправна лампа. Если же после перестановки дефектная фара по-прежнему не горит, переместите блоки розжига. Замена местами блоков с последующим переносом проблемы укажет на отказ блока.

Ключевые критерии диагностики

• Лампа: Трещины колбы, почернение электродов, нарушение контактов в цоколе. Срок службы редко превышает 2000–3000 часов.
• Блок розжига: Вздутие корпуса, запах гари, коррозия контактов. Частые причины поломки – влага, вибрация, заводской брак.

Симптом	Вероятная причина	Дополнительная проверка
Фара мигает перед отказом	Деградация лампы	Осмотр колбы на дефекты
Отказ после мойки/дождя	Замыкание в блоке розжига	Тест сопротивления на разъёмах
Фара не включается холодным пуском	Износ блока или падение напряжения	Замер напряжения на клеммах

При выборе замены отдавайте предпочтение блокам с классом защиты IP67, алюминиевым корпусом и диапазоном входного напряжения 9–32V. Для ламп критично соответствие типу (D2S, D2R и т.д.) и цветовой температуре (K) штатным источникам света. Избегайте дешёвых аналогов – нестабильный розжиг сокращает срок службы обоих компонентов.

Способы проверки работоспособности блока розжига без установки в фару

Для предварительной диагностики блока розжига потребуется источник постоянного тока 12V (например, автомобильный аккумулятор или лабораторный БП), провода для подключения и исправная биксеноновая лампа. Избегайте контакта с высоковольтными выводами при подаче напряжения.

Проверку следует проводить в затемненном помещении для визуального контроля дуги розжига. Убедитесь в целостности разъемов и отсутствии видимых повреждений корпуса блока перед началом тестирования.

Методы тестирования

• Прямое подключение к источнику питания:
  • Красный провод блока (+) соединить с плюсом АКБ
  • Черный провод (-) подключить к минусу АКБ
  • Вставить лампу в высоковольтный разъем блока
• Контроль реакции лампы:
  1. Кратковременная яркая вспышка при старте (1-3 сек)
  2. Плавный переход к стабильному свечению через 5-10 секунд
  3. Равномерный свет без мерцания после выхода на рабочий режим

Важно: Длительность теста не должна превышать 30 секунд во избежание перегрева. Отсутствие свечения или хаотичное мигание указывает на неисправность блока.

Признак неисправности	Возможная причина
Лампа не зажигается	Обрыв в цепи питания, выход из строя преобразователя
Периодическое отключение света	Сбои в работе стабилизатора напряжения
Розовый оттенок свечения	Некорректное смещение газов в колбе лампы

Выбор производителя: оригинал, надёжные бренды, аналог

Оригинальные блоки розжига (OEM) поставляются автопроизводителем или их прямыми партнёрами (например, Philips, Osram, Hella, Bosch для многих марок). Их главное преимущество – гарантированная совместимость с конкретной моделью автомобиля и фарами, максимальная надёжность и соответствие заводским стандартам безопасности. Однако стоимость таких блоков значительно выше аналогов, а доступность может быть ограничена.

Надёжные бренды послемаркета (Matsushita/Panasonic, AL, Sho-Me, Optima, Startech) предлагают продукцию высокого качества, часто с улучшенными характеристиками (например, влагозащита, устойчивость к вибрации). Они проходят строгий контроль, предоставляют гарантию и обычно обеспечивают стабильную работу биксенона. Цена ниже оригиналов, но выше безымянных аналогов.

Критерии выбора типа блока

• Совместимость: Напряжение (12В/24В), тип разъёма (AMP, Hella, Valeo), мощность (35W/55W), поддержка функций (CAN/LIN-bus, холодная диагностика).
• Качество компонентов: Защита от переполюсовки, КЗ, перегрева; качество пайки и герметизации корпуса (IP65/IP67/IP68).
• Условия эксплуатации: Устойчивость к вибрации, экстремальным температурам (от -40°C до +105°C), влаге и грязи.

Тип	Плюсы	Минусы	Когда выбирать
Оригинал (OEM)	Идеальная совместимость, максимальная надёжность	Высокая цена, ограниченная доступность	Для новых/дорогих авто, приоритет гарантии
Премиум бренды	Оптимальное соотношение цена/качество, улучшенная защита	Риск подделок, проверять сертификаты	Основной выбор для большинства
Аналог (Noname)	Низкая стоимость	Непредсказуемое качество, риск выхода из строя, нет гарантий	Только как временное решение при крайнем бюджете

Важно: При выборе аналога требуйте проверки работоспособности перед покупкой. Избегайте изделий с неоправданно низкой ценой, корпусом без герметизации или нечёткими маркировками – это основные признаки низкокачественных подделок, способных повредить проводку или фары.

Особенности монтажа: правила крепления и защиты от вибраций

Блок розжига монтируется в подкапотном пространстве с обязательной защитой от влаги и прямого контакта с нагревающимися элементами двигателя. Крепеж выполняется исключительно штатными кронштейнами или пластиковыми стяжками через антивибрационные прокладки. Запрещена установка на вибрирующие подвижные детали (корпус вентилятора, компрессор кондиционера), а также вблизи выпускного коллектора.

Электрические контакты герметизируются термоусадочной трубкой или влагозащитным силиконом. Проводка прокладывается вдали от вращающихся механизмов и острых кромок кузова с запасом длины 5-7 см для компенсации вибрационных нагрузок. Обязательно соблюдение полярности подключения к лампе и автомобильной сети.

Ключевые требования к установке

• Место размещения: вертикальное положение разъемами вниз для предотвращения скопления влаги
• Защита от вибраций: двойное крепление с демпфирующими вставками из пористой резины
• Температурный режим: минимальное расстояние 15 см от радиатора охлаждения и патрубков ГРМ

Ошибка монтажа	Последствие	Решение
Жесткий контакт с кузовом	Разрушение микросхем от резонанса	Использование двухстороннего скотча с каучуковой прослойкой
Перегиб высоковольтного провода	Пробой изоляции и коронный разряд	Радиус изгиба не менее 5 см
Отсутствие термоизоляции	Перегрев компонентов свыше 85°C	Монтаж теплоотражающим экраном к источнику тепла

Важно: после установки проверить отсутствие дребезжания блока при работе двигателя на разных оборотах. Допустимый уровень вибрации – не более 2G в диапазоне 10-500 Гц.

Экран кабеля высокого напряжения: защита от помех аудиосистеме

Высоковольтные кабели блока розжига биксенона генерируют импульсы напряжением до 25 кВ, создавая мощные электромагнитные помехи. Эти помехи распространяются по бортовой сети автомобиля и вызывают характерные щелчки, треск или фон в динамиках аудиосистемы, особенно при включении фар.

Экран кабеля – металлическая оплётка (обычно медная или алюминиевая), окружающая центральный высоковольтный проводник. Он работает как барьер: электромагнитное поле импульсов индуцирует токи не в аудиопроводке, а в экране, который заземляется через блок розжига. Это эффективно гасит паразитные излучения.

Критерии выбора экранированного кабеля

• Тип экрана: Оптимальна плотная медная оплётка (не фольга) – гибкая и с лучшим подавлением (до 90% помех).
• Целостность покрытия: Экран должен полностью обволакивать провод по всей длине, без разрывов и оголённых участков.
• Качество заземления: Экран обязан надёжно контактировать с "массой" блока розжига. Корродированные или ненадёжные соединения сводят защиту к нулю.
• Долговечность изоляции: Внешняя оболочка обязана стойко переносить перепады температур, влагу, трение о кузовные элементы.

Дополнительные меры защиты: Для максимального эффекта экранированный кабель прокладывают вдали от аудиотрассы (минимум 15-20 см). Если помехи остаются – устанавливают ферритовые кольца на акустические провода или питание магнитолы.

Требования к проводке: сечение кабелей и предохранители

Блок розжига биксенона при запуске генерирует импульс высокого напряжения (до 25 кВ) и потребляет значительный ток (до 10 А). Недостаточное сечение кабелей вызывает падение напряжения на линии, перегрев проводки и риск возгорания. Особенно критично это для цепи питания от аккумулятора к блоку и цепи лампы.

Неправильный подбор предохранителей ведет к ложным срабатываниям защиты при запуске или отказу при коротком замыкании. Защитная цепь должна учитывать пусковые токи, но гарантированно отключать питание при аварии.

Ключевые параметры для безопасного монтажа

Сечение кабелей:

• Цепь питания (аккумулятор → блок розжига):
  • Минимально 1.5 мм² при длине до 2 метров
  • 2.5 мм² при длине более 2 метров или мощности блока свыше 55W
• Цепь лампы (блок розжига → ксенон):
  • Только высоковольтные провода из силикона (сечение 0.5-0.75 мм²)
  • Запрещена замена на обычные авто-провода

Предохранители:

1. Номинал: 15-20А (для стандартных блоков 35W/55W)
2. Тип: ножевой (ATC/ATO) или миниатюрный (MINI), влагозащищенный корпус
3. Место установки: максимально близко к точке подключения к АКБ (в пределах 30 см)

Параметр	Цепь питания	Цепь лампы
Рекомендуемое сечение	≥1.5 мм²	0.5-0.75 мм² (спецпровод)
Тип изоляции	Термостойкая (до 105°C)	Силиконовая (до 200°C)
Защитный предохранитель	15-20A	Не требуется

Все соединения должны быть герметизированы термоусадкой. Использование «скруток» недопустимо из-за окисления контактов и роста сопротивления.

Возможность подключения без реле: плюсы и ограничения

Некоторые современные блоки розжига поддерживают прямое подключение к бортовой сети автомобиля без использования дополнительных реле. Это достигается за счет встроенных электронных схем, способных стабильно работать при перепадах напряжения и компенсировать пусковые токи.

Подобная схема монтажа упрощает установку, особенно для новичков, но требует строгого соответствия техническим параметрам конкретной модели авто. Основные преимущества и недостатки такого решения представлены ниже.

Ключевые особенности

Преимущества:

• Простота установки: Минимизация точек соединения проводов и отсутствие поиска места для реле
• Снижение риска ошибок: Исключение неправильной коммутации контактов реле
• Компактность: Отсутствие отдельного блока реле экономит пространство
• Защита от КЗ: Встроенные предохранители в качественных блоках

Ограничения:

1. Требовательность к состоянию проводки: старые или окисленные контакты вызывают перегрев
2. Риск перегрузки штатных цепей при мощности блока свыше 35W
3. Ограниченная совместимость с моделями авто, имеющими CAN-шину
4. Нестабильная работа при напряжении ниже 10В (особенно в мороз)

Критерий	Подключение с реле	Прямое подключение
Макс. мощность ламп	До 55W	До 35W
Защита от скачков	Высокая	Зависит от блока
Срок службы проводки	Повышенный	Средний

Выбор схемы подключения должен учитывать состояние электросистемы автомобиля и мощность ламп. Для ксенона 55W и авто старше 10 лет настоятельно рекомендуется использование реле.

Сравнение блоков для "раздельной" и "совмещённой" оптики

В раздельной оптике блок розжига работает исключительно с биксеноновой лампой ближнего/дальнего света, тогда как штатная галогеновая лампа выполняет функцию дальнего света (или противотуманок). Здесь биксеноновый блок получает питание напрямую от сети автомобиля и отвечает только за розжиг и стабильное горение газоразрядной лампы. Переключение между ближним и дальним светом осуществляется механическим способом внутри фары (электромагнитный шторкой или перемещением линзы).

В совмещённой оптике (Bi-LED или Bi-Xenon) одна лампа/модуль генерирует оба режима освещения, а блок розжига выполняет двойную функцию: не только запускает дугу, но и управляет переключением световых пучков. Для этого блок содержит дополнительную цепь управления, которая получает сигнал от штатного переключателя дальнего света и активирует электромеханический привод (магнит, сервопривод) внутри фары, меняющий положение отражателя или шторки.

Ключевые отличия

Критерий	Раздельная оптика	Совмещённая оптика (Bi-Xenon/Bi-LED)
Управление режимами света	Механизм переключения автономен (внутри фары)	Блок розжига управляет переключением режимов
Электрические разъёмы	1-2 контакта (питание + масса)	3-4 контакта (+ сигнал управления дальним светом)
Совместимость	Универсальные блоки (требуется совпадение мощности лампы)	Строгая совместимость с моделью фары/привода
Типичные неисправности	Отказ розжига, нестабильное напряжение	Поломка цепи управления, износ механических компонентов

Рекомендации по выбору:

• Для раздельной оптики: проверьте соответствие мощности лампы (35W/55W), тип разъёма (AMP, Hella) и температурный диапазон работы.
• Для совмещённой оптики: обязательна сверка каталожного номера блока с оригиналом, проверка совместимости с приводом шторки/линзы.

Признаки скорого выхода блока из строя: профилактика замены

Появление нестабильной работы ксеноновых ламп – первый тревожный сигнал. Мерцание при включении, самопроизвольное отключение света во время движения или неравномерный цветовой поток (например, разные оттенки белого от правой и левой фары) указывают на проблемы с подачей напряжения. Задержка включения фар дольше обычного также свидетельствует о деградации компонентов блока.

Физические повреждения корпуса – трещины, следы коррозии или оплавления – требуют немедленного реагирования. Посторонние звуки (треск, гудение) из-под капота в районе установки блоков, а также устойчивый запах гари или озона указывают на перегрев, короткое замыкание или пробой изоляции. Игнорирование этих симптомов может привести к полному отказу системы освещения.

Профилактические меры для продления срока службы

• Защита от влаги: Устанавливайте блоки в штатные места или используйте герметичные боксы. Регулярно проверяйте целостность уплотнителей.
• Контроль контактов: Очищайте разъемы от окислов раз в год, проверяйте фиксацию проводов и отсутствие переломов.
• Терморегуляция: Обеспечьте свободную циркуляцию воздуха вокруг блока. Не монтируйте вплотную к двигателю или выхлопной системе.
• Качество напряжения: Установите реле для прямого подключения к АКБ – это снизит нагрузку на штатную проводку.

При замене ламп всегда используйте пару идентичных изделий. Разная нагрузка на блоки ускоряет их износ. Раз в 2 года проводите диагностику выходного напряжения мультиметром: отклонение от 23-25 кВ или нестабильные показатели – повод для профилактической замены.

Симптом	Возможная причина	Действие
Попеременное затухание ламп	Деградация конденсаторов	Проверка контактов → Замена блока
Розовый оттенок света	Сбои в генерации импульса	Диагностика напряжения → Замена пары блоков
Щелчки при выключении фар	Пробой разрядника	Немедленная замена

Последствия использования некачественных или бракованных блоков розжига

Нестабильная работа фар проявляется в хаотичном мерцании света, самопроизвольном отключении или повторном запуске ксеноновых ламп во время движения. Это создает опасные блики для встречного транспорта и резко снижает видимость для водителя в темное время суток, особенно на поворотах или неровной дороге. Длительные попытки повторного розжига после сбоя оставляют участки дороги полностью неосвещенными.

Бракованные компоненты внутри блока провоцируют перегрузку бортовой сети автомобиля. Возникают скачки напряжения, которые повреждают не только сами фары, но и смежные электронные системы: блоки управления двигателем (ЭБУ), датчики уровня фар или цепи подогрева стекол. Характерный признак – срабатывание предохранителей или ошибки CAN-шины.

Критические риски и материальный ущерб

Основные угрозы при эксплуатации дефектных блоков:

• Преждевременный выход из строя ксеноновых ламп: Несоответствие параметров напряжения и тока разрушает электроды колбы. Срок службы дорогих ламп сокращается в 3-5 раз.
• Возгорание проводки: Перегрев корпуса блока или оплавление разъемов из-за плохих контактов/компонентов. Тлеющая изоляция проводов способна спровоцировать пожар в моторном отсеке.
• Отказ системы освещения: Полная потеря ближнего/дальнего света во время поездки. Восстановление работоспособности требует сложного поиска неисправности и замены комплекта оборудования.

Вид повреждения	Причина в блоке розжига	Средняя стоимость ремонта
Сгоревшая лампа	Нестабильное напряжение розжига	От 3 000 руб.
Оплавленная проводка	Перегрев силовых транзисторов	От 8 000 руб.
Выход из строя ЭБУ	Импульсные помехи в сети	От 15 000 руб.

Юридическая ответственность: Установка несертифицированных блоков нарушает Технический регламент Таможенного союза (ТР ТС 018/2011). При ДТП, вызванном отказом света, это становится основанием для отказа в страховых выплатах по ОСАГО и признания вины водителя.

Ошибка "Check headlamp": виноват ли блок розжига?

Ошибка "Check headlamp" на приборной панели указывает на неисправность в системе освещения, при этом блок розжига биксенона – один из ключевых подозреваемых. Он отвечает за генерацию высоковольтного импульса (до 25 кВ) и стабильное поддержание горения дуги в лампе. При выходе из строя блока (например, из-за пробоя компонентов или перегрева) ЭБУ автомобиля фиксирует отклонения в работе фар и активирует предупреждение.

Однако ошибка не всегда означает поломку именно блока розжига. Система диагностирует обрыв цепи, перегрузку или отсутствие обратной связи от фары, что может вызываться другими причинами. Важно проверить корректность работы всех элементов цепи перед заменой компонента.

Основные причины ошибки "Check headlamp":

• Неисправность блока розжига (60-70% случаев): Внутренние дефекты, перегорание конденсаторов, пробой транзисторов.
• Проблемы с лампой биксенона: Выработка ресурса, нарушение герметичности колбы, обрыв нити накала.
• Повреждение проводки: Окисление контактов, обрыв проводов, короткое замыкание.
• Сбои CAN-шины: Нарушение обмена данными между блоком фар и бортовым компьютером.
• Некорректное напряжение: Скачки напряжения в бортовой сети, слабый АКБ.

Как определить виновника ошибки:

Действие	Цель проверки
Перестановка блоков розжига местами	Если ошибка переходит на другую фару – блок неисправен
Диагностика сканером	Анализ конкретных кодов ошибок (например, B12XX – цепи питания)
Визуальный осмотр ламп и контактов	Поиск почернений, трещин, коррозии
Проверка напряжения мультиметром	Тест подачи 12В на блок розжига

Важно: При установке нового блока розжига выбирайте модели с идентичными характеристиками (напряжение холостого хода, ток розжига, форм-фактор). Несовместимость может спровоцировать повторную ошибку и повреждение лампы.

Самостоятельная замена: пошаговая инструкция для новичков

Замена блока розжига биксенона – технически несложная процедура, доступная автовладельцу с базовыми навыками и минимальным набором инструментов. Тщательная подготовка и соблюдение последовательности действий минимизируют риски ошибок и повреждения компонентов.

Ключевой момент – обеспечение безопасности электросистемы автомобиля перед началом работ. Работа с высоковольтными элементами требует обязательного обесточивания цепи и соблюдения осторожности.

Подготовка к замене

Необходимые инструменты и материалы:

• Новый блок розжига (строго соответствующий модели авто и типу ксеноновых ламп)
• Перчатки (для защиты рук и предотвращения загрязнения контактов)
• Крестовая и плоская отвертки (возможно, Torx, в зависимости от авто)
• Фонарик
• Сухая чистая ветошь

Важные предварительные шаги:

1. Заглушите двигатель, выньте ключ из замка зажигания.
2. Отсоедините минусовую клемму аккумуляторной батареи.
3. Определите место установки штатных блоков розжига (часто за фарами, под бампером или в подкапотном пространстве на кронштейнах).
4. Обеспечьте свободный доступ к месту работ (возможно, потребуется снять защитные кожухи, декоративную решетку или частично демонтировать бампер – уточните в руководстве по ремонту авто).

Процесс замены

1. Снятие старого блока:
   • Найдите заменяемый блок розжига.
   • Аккуратно отсоедините основной электрический разъем питания/управления (обычно имеет фиксатор – нажмите или отогните его).
   • Отсоедините высоковольтный провод, идущий к ксеноновой лампе (крепление может быть резьбовым или на защелке – действуйте осторожно, не тяните за провод).
   • Открутите крепеж (болты, саморезы) или освободите блок из крепежного хомута/клипсы.
   • Извлеките старый блок розжига.
2. Установка нового блока:
   • Протрите контакты нового блока розжига и разъемов сухой ветошью.
   • Разместите новый блок в штатном положении.
   • Надежно закрепите его с помощью штатного крепежа или хомута (исключите вибрацию!).
   • Подключите высоковольтный провод к соответствующему разъему блока до характерного щелчка или плотной затяжки.
   • Подключите основной электрический разъем (убедитесь, что фиксатор защелкнулся).
3. Проверка и сборка:
   • Подсоедините минусовую клемму аккумулятора.
   • Включите зажигание и активируйте ближний свет фар.
   • Внимательно проверьте:
     • Загораются ли обе ксеноновые лампы (особенно та, со стороны замененного блока).
     • Стабильность их работы (отсутствие мерцания, самопроизвольного отключения).
     • Отсутствие посторонних звуков (треск, шипение) от нового блока.
   • Если лампа не загорается или работает некорректно: повторно проверьте надежность всех соединений.
   • При успешной проверке – установите на место все снятые ранее защитные кожухи, элементы облицовки или бампер.

Критические моменты безопасности:

Действие	Риск	Мера предосторожности
Работа при подключенном АКБ	Короткое замыкание, поражение током (до 23000В!), повреждение ЭБУ	Обязательное отсоединение минусовой клеммы АКБ
Прикосновение к контактам/разъемам мокрыми руками	Короткое замыкание, коррозия контактов	Использование сухих перчаток, работы только в сухую погоду
Проверка подключений "на искру"	Повреждение блока розжига или проводки	Подключение разъемов только при полностью обесточенной системе

Если после замены неисправность (мигание, неработоспособность лампы) сохраняется или проявляется на обеих фарах, вероятны проблемы с проводкой, генератором, массой или самими лампами – требуется углубленная диагностика.

Дополнительные функции: встроенная защита от короткого замыкания

Интегрированная защита от короткого замыкания (КЗ) автоматически отключает питание блока при обнаружении критической перегрузки в цепи лампы или проводки. Срабатывание происходит за миллисекунды при контакте фазных проводов или нарушении изоляции, предотвращая перегрев компонентов и возгорание.

После устранения неисправности система проводит автотест: при нормализации параметров цепи блок возобновляет работу без ручного вмешательства. Для сложных случаев предусмотрена многоуровневая защита с плавным увеличением силы тока при повторных попытках запуска.

Ключевые особенности реализации

• Автовосстановление – автоматический перезапуск через 15-60 секунд после устранения КЗ
• Двухступенчатый контроль – анализ тока и температуры силовых транзисторов
• Светодиодная индикация – мигающий сигнал при аварийном отключении

Тип защиты	Принцип действия	Порог срабатывания
Токовая отсечка	Мгновенное отключение при превышении номинального тока	≥ 18А
Термокомпенсация	Постепенное снижение мощности при перегреве	≥ 105°C

Важно: защита не заменяет предохранители в бортовой сети – они остаются обязательным элементом цепи. При частых срабатываниях системы необходима диагностика проводки на участке между блоком и фарой.

Список источников

При подготовке материалов использовались специализированные технические ресурсы по автомобильному электрооборудованию и осветительным системам. Основное внимание уделялось принципам преобразования напряжения, конструктивным особенностям блоков розжига и методикам тестирования их работоспособности.

Отбор источников осуществлялся по критериям глубины раскрытия физических процессов генерации высоковольтных импульсов, анализа типовых схемотехнических решений и актуальности рекомендаций по диагностике. Особое значение придавалось описанию взаимодействия компонентов системы ксенонового освещения.

1. Производители автокомпонентов: технические каталоги и сервисные бюллетени Hella, Philips Automotive, Osram, Bosch (разделы по газоразрядным лампам)
2. Учебные пособия по автомобильной электронике: "Электрооборудование транспортных средств" А.С. Пузанков, "Современные системы освещения" Г.И. Гладких
3. Отраслевые стандарты: ГОСТ Р 41.99-2019 (Правила ЕЭК ООН №99) по безопасности ксеноновых фар
4. Научные публикации: журналы "Автотракторное электрооборудование", "Светотехника" (анализ процессов ионизации газа)
5. Протоколы испытаний блоков розжига: лабораторные отчеты экспертных центров TÜV SÜD, DEKRA
6. Технические форумы: профильные обсуждения на ресурсах Drive2.ru, Diesel Forum (разбор отказов и совместимости компонентов)

Видео: Не работает Биксенон


• Собрать гусеницы на Ниву самостоятельно - реальность или фантастика?

• Коммерческие автомобили ГАЗель - модели и возможности

• Как увеличить клиренс Kia Ceed - проходимость и комфорт
