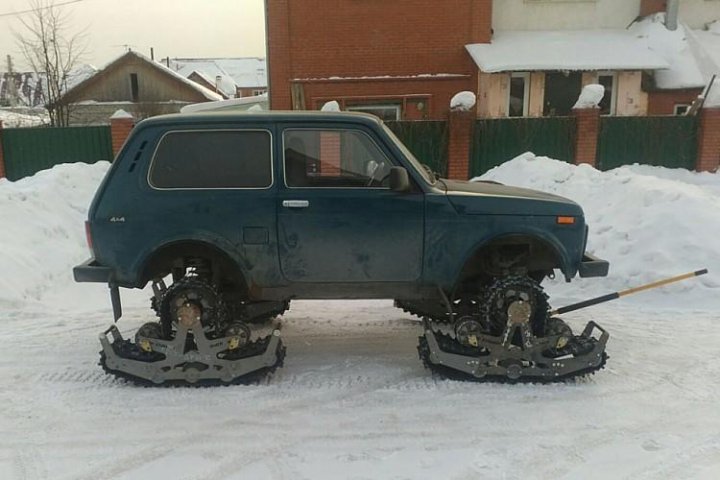

Собрать гусеницы на Ниву самостоятельно - реальность или фантастика?
Статья обновлена: 18.08.2025
Владельцы внедорожников ВАЗ-2121 "Нива" часто стремятся максимально улучшить проходимость своего автомобиля. Экстремальные условия бездорожья, снежные заносы или заболоченная местность ставят перед водителями сложную задачу: как превратить серийный автомобиль в полноценного вездехода.
Одним из радикальных способов решения этой проблемы является установка гусеничного движителя. Многие энтузиасты задаются вопросом: реально ли создать и смонтировать гусеницы на Ниву самостоятельно, в условиях гаража? Какие сложности ждут на этом пути и какие преимущества дает такой апгрейд?
В этой статье мы детально разберем технические аспекты самостоятельного изготовления гусениц: от выбора материалов и расчета кинематики до практических нюансов монтажа. Узнаем, оправдывает ли результат затраченные усилия и какие подводные камни скрывает самодельная гусеничная трансформация легендарного отечественного внедорожника.
Оценка сложности изготовления: требования к навыкам и опыту
Создание самодельных гусениц для Нивы относится к категории технически сложных проектов, требующих глубокого понимания механики, материаловедения и нагрузочных характеристик. Необходимо точно рассчитать распределение веса, динамические усилия на узлы крепления, совместимость с трансмиссией и рулевым управлением.
Отсутствие профессиональных инженерных навыков или опыта в доработке ходовой части многократно повышает риск создания небезопасной конструкции. Ошибки в проектировании или сборке могут привести к разрушению гусениц на ходу, повреждению мостов и даже к аварийным ситуациям на бездорожье.
Ключевые требования к исполнителю
Обязательные навыки:
- Продвинутая сварка металлов (минимум РДС, предпочтительно MAG/MMA) с умением варить ответственные швы под нагрузкой
- Токарно-фрезерные работы: изготовление валов, втулок, кареток натяжителей с точностью до 0.1 мм
- Чтение и создание инженерных чертежей (включая 3D-моделирование в CAD)
- Расчеты на прочность: подбор сечений металла, анализ усталостных характеристик, кинематика гусеничного хода
Критически важное оборудование:
| Оборудование | Минимальные требования |
|---|---|
| Сварочный аппарат | Инвертор 200А+ с антиприлипанием |
| Станочный парк | Токарный станок (Ø300+), фрезерный станок |
| Режущий инструмент | Плазморез или газовая резка металла до 20мм |
| Измерительные приборы | Штангенциркуль, микрометр, угломеры |
Дополнительные компетенции:
- Опыт переделки подвески внедорожников: усиление лонжеронов, установка расширенных рычагов
- Знание свойств материалов: выбор сталей (Ст45, 40Х), термообработка деталей
- Тестирование прототипов: методика нагрузочных испытаний без запуска двигателя
Проект категорически не рекомендуется новичкам из-за высоких требований к точности изготовления зубчатых венцов, балансировке катков и синхронизации работы всех элементов. Даже при наличии оборудования отсутствие практики создания динамически нагруженных систем обычно приводит к неработоспособности конструкции.
Анализ типов конструкций: резиновые, цепные или стальные?
Резиновые гусеницы часто создаются из транспортерных лент или покрышек грузовиков. Они обеспечивают плавность хода и низкий шум, но уязвимы к проколам и истиранию о камни. Для Нивы критичен вес: резина легче стальных аналогов, что снижает нагрузку на трансмиссию. Однако сцепление с глубоким снегом или глиной у них хуже, чем у металлических вариантов.
Цепные конструкции – популярный вариант самоделок из-за доступности материалов. Используются тракторные или мотоциклетные цепи, соединенные грунтозацепами из уголка или арматуры. Главные плюсы: простота сборки и ремонта в полевых условиях. Минусы: высокий шум, вибрации на скорости и риск деформации звеньев при экстремальных нагрузках.
Ключевые отличия стальных гусениц
Стальные гусеницы отличаются максимальной прочностью и долговечностью. Их изготавливают из листового металла или готовых траков, сваренных в ленту. Такие системы выдерживают экстремальные нагрузки на камнях или корягах, обеспечивают выдающееся сцепление. Но вес конструкции требует усиления подвески Нивы, а изготовление без профессионального оборудования (сварочного аппарата, гильотины) практически невозможно.
| Тип | Сложность изготовления | Проходимость | Влияние на авто |
|---|---|---|---|
| Резиновые | Средняя (резка, крепеж) | Хорошая на снегу, слабая в грязи | Минимальная нагрузка на редуктор |
| Цепные | Низкая (болтовые соединения) | Отличная на рыхлых поверхностях | Вибрации, риск повреждения арок |
| Стальные | Высокая (сварка, точная подгонка) | Лучшая на всех рельефах | Требует усиления мостов и КПП |
При выборе материала учитывайте:
- Ресурс двигателя Нивы: стальные гусеницы сокращают срок службы стоковой трансмиссии.
- Сезонность: резина подходит для зимней эксплуатации, цепи и сталь – для болот/бездорожья.
- Бюджет: цепные – самые дешевые, стальные – дорогие из-за металла и доработок авто.
Самостоятельная сборка любого типа возможна, но стальные конструкции требуют профессиональных навыков металлообработки. Для редких выездов по снегу оптимальны резина или цепи, для постоянного экстрима – только усиленная сталь.
Выбор базового материала для траков: прочность и доступность
Критическим фактором при самостоятельном изготовлении гусениц для Нивы является подбор сырья, сочетающего достаточную механическую стойкость с возможностью обработки в гаражных условиях. Траки постоянно испытывают ударные нагрузки, трение о грунт и напряжение на изгиб, поэтому материал обязан сопротивляться деформациям и износу даже при эксплуатации в мороз или грязи.
На практике чаще рассматривают четыре варианта: многослойную фанеру, конструкционные пластмассы (полиэтилен, полипропилен), алюминиевые сплавы и конструкционную сталь. Каждый тип обладает специфическими ограничениями по прочности, весу, коррозионной устойчивости и сложности механической обработки без специализированного оборудования.
Сравнительные характеристики материалов
| Материал | Прочность | Доступность | Вес | Обработка |
|---|---|---|---|---|
| Фанера (берёза, 15-20 мм) | Средняя | Высокая | Низкий | Ручная пила, дрель |
| Полимеры (HDPE, капролон) | Низкая/средняя | Средняя | Очень низкий | Терморезка, фрезер |
| Алюминий (АМг, Д16) | Высокая | Средняя | Средний | Болгарка, сварочный инвертор |
| Сталь (Ст3, 4-6 мм) | Очень высокая | Высокая | Высокий | Газовая резка, сварочный полуавтомат |
Для бюджетных решений фанера остаётся приоритетной благодаря простоте раскроя и низкой цене, но требует пропитки олифой или эпоксидной смолой для защиты от влаги. Полимерные траки актуальны для облегчённых конструкций, но склонны к истиранию на абразивных грунтах. Алюминий оптимален по прочностно-весовому балансу, однако соединение заклёпками или сваркой технологически сложнее. Сталь гарантирует максимальный ресурс, но увеличивает общую массу системы на 30-40%, создавая дополнительную нагрузку на трансмиссию.
Ключевые рекомендации:
- Для снега/льда: фанера с армирующими накладками из оцинковки
- Для болот: полые полипропиленовые траки с песочным заполнением
- Для универсального использования: комбинированные стально-резиновые элементы
Необходимый минимум инструмента для работы
Сборка гусениц для Нивы требует точной обработки металла и надежного соединения элементов. Без специализированного оборудования создать безопасную конструкцию невозможно.
Минимальный набор включает инструменты для резки, сверления, сварки и монтажа. Отсутствие хотя бы одного ключевого инструмента сделает работу крайне затруднительной или некачественной.
Базовый комплект
- Болгарка (УШМ) с отрезными и шлифовальными кругами
- Сварочный аппарат (инверторный, от 160А) с электродами/проволокой
- Дрель с набором сверл по металлу (5-12 мм)
- Гидравлический домкрат (3-5 тонн) для подъема авто
| Дополнительно | Назначение |
|---|---|
| Тиски стуловые | Фиксация заготовок при резке/сверлении |
| Молоток кузнечный (2-3 кг) | Правка металлоконструкций |
| Рулетка 5м + маркер | Разметка элементов гусениц |
- Измерительный инструмент: угольник, штангенциркуль
- Крепеж: гайки М10-М14, стопорные шайбы, болты
- Средства защиты: маска сварщика, перчатки, очки
Расчет длины и количества траков для гусеничной ленты
Основой расчета служит длина опорной поверхности будущей гусеницы, которая напрямую связана с базой автомобиля (расстоянием между центрами переднего и заднего мостов). Для Нивы (Lada 4x4) база составляет примерно 2200 мм. К этой длине добавляют запас для обеспечения необходимого провисания гусеницы при преодолении препятствий и компенсации сцепления с грунтом.
Стандартная формула для определения длины гусеничной ленты (L) выглядит так: L = 2 * (База + Перекрытие). Перекрытие (обычно 300-500 мм) – это дополнительный сегмент, позволяющий гусенице охватить ведущие и направляющие колеса спереди и сзади. Например, при перекрытии 400 мм: L = 2 * (2200 + 400) = 5200 мм. Это значение определяет общую длину замкнутого контура ленты.
Определение количества траков
Количество траков (N) рассчитывается по формуле: N = L / S, где S – шаг одного трака (расстояние между осями его крепежных отверстий). Шаг зависит от выбранной конструкции:
- Самодельные траки из транспортерной ленты: Шаг обычно равен ширине трака (150-300 мм), так как крепление соседних элементов часто выполняется встык через накладные пластины.
- Траки из труб или профиля: Шаг задается расстоянием между центрами монтажных проушин (часто 100-200 мм).
Пример расчета: При длине ленты 5200 мм и шаге трака 200 мм: N = 5200 / 200 = 26 траков. Результат округляется до целого четного числа для упрощения сборки замкнутого контура.
| Параметр | Значение для Нивы | Примечание |
|---|---|---|
| База автомобиля | ~2200 мм | Измеряется по центрам мостов |
| Рекомендуемое перекрытие | 300-500 мм | Зависит от диаметра колес |
| Типовой шаг трака (S) | 150-300 мм | Определяется конструкцией |
| Требуемое кол-во траков (N) | 20-35 шт | L / S (с округлением до четного) |
Критически важно после предварительных расчетов создать полноразмерный макет или провести пробную сборку секции гусеницы. Это позволит точно скорректировать длину и шаг до начала изготовления всех элементов, учитывая реальную толщину материалов и тип соединений (болты, шарниры, цепи).
Учитывайте ширину траков: для Нивы оптимальна ширина 300-500 мм для обеспечения достаточной площади контакта со снегом или грязью без чрезмерного увеличения нагрузки на трансмиссию. Обязательно проверьте итоговый вес гусеничного блока – он не должен превышать возможностей штатных узлов подвески и двигателя.
Изготовление траков: раскрой, формовка, сверловка
Раскрой заготовок выполняется из стального листа толщиной 2-3 мм (Ст3 или износостойкие марки). По картонному шаблону размечают контур трака с учетом грунтозацепов и монтажных "ушей". Резку проводят болгаркой с отрезным диском или плазморезом, строго соблюдая геометрию. Для одной гусеницы потребуется 40-50 идентичных заготовок.
Формовка включает создание профиля трака. Грунтозацепы высотой 25-35 мм формируют гибкой на листогибе или с помощью молота и оправки. Боковые "уши" для шарниров загибают под 90° в тисках, предварительно сделав пропилы в заготовке. При сложной конфигурации используют сварку отдельных элементов (клыков, усилителей).
Ключевые этапы сверловки
- Подготовка кондуктора: Изготавливают стальной шаблон с направляющими втулками, гарантирующий идентичность отверстий на всех траках.
- Сверление осевых отверстий: Через кондуктор сверлят отверстия Ø8-10 мм под соединительные пальцы/болты. Обязательна обработка всех траков в одной установке.
- Дополнительные отверстия: При необходимости создают отверстия для крепления направляющих или грунтозацепов, сверяясь с чертежом.
| Этап | Инструмент | Точность |
| Раскрой | УШМ, плазморез | ±1 мм |
| Формовка | Листогиб, пресс | Углы 90°±2° |
| Сверловка | Станок с кондуктором | ±0.2 мм |
Важно: Отклонение в отверстиях более 0.5 мм приводит к перекосу гусеницы. После сверления удаляют заусенцы, проверяют совпадение отверстий при сборке 3-4 траков. Для повышения износостойкости кромки грунтозацепов укрепляют наплавкой.
Сборка звеньев гусеницы: надежное соединение элементов
Качество соединения напрямую влияет на долговечность и безопасность эксплуатации. Ненадежная фиксация приводит к разбалтыванию, деформации или разрыву трака при нагрузках.
Для сборки потребуются соединительные пальцы, втулки, крепежные элементы (заклепки или шплинты), а также базовый инструмент: молоток, оправка, дрель с набором сверл. Все компоненты должны соответствовать расчетным нагрузкам.
Технология сборки
Последовательность операций при соединении звеньев:
- Подготовка отверстий: очистить от заусенцев и проверить соосность отверстий в смежных звеньях. При необходимости рассверлить до номинального диаметра.
- Установка пальца: вставить соединительный палец через отверстия двух звеньев, предварительно смазав трущиеся поверхности графитовой смазкой.
- Фиксация:
- Заклепочный метод: установить заклепку в торец пальца, расклепать ударами молотка через оправку
- Шплинтовый метод: зафиксировать палец шплинтом через поперечное отверстие, разведя усики плоскогубцами
Контроль качества соединения:
| Параметр | Норма | Инструмент проверки |
|---|---|---|
| Осевой люфт | ≤ 0.5 мм | Щуп |
| Свобода вращения | Плавное без заеданий | Визуальный тест |
| Прочность крепежа | Отсутствие деформаций | Молоток (простукивание) |
Обязательно проверяйте каждое соединение на плавность хода после сборки. Заклепочная фиксация обеспечивает большую надежность для тяжелых условий эксплуатации, тогда как шплинты удобны для полевого ремонта. Избегайте перекоса пальцев при установке – это приводит к ускоренному износу втулок.
Переделка ступицы и полуоси под ведущую звёздочку
Основная задача – обеспечить надёжную передачу крутящего момента от полуоси к гусеничному движителю через ведущую звёздочку. Для этого штатная ступица Нивы демонтируется, а вместо неё создаётся или подбирается переходной фланец, жёстко соединяемый с полуосью. Критически важно исключить биение и обеспечить соосность, иначе возникнут вибрации, разрушающие подшипники и шарниры.
Полуось требует усиления, так как гусеничный модуль создаёт повышенные нагрузки. Часто используется замена штатной детали на калёный вал увеличенного диаметра либо установка дополнительных опорных подшипников. Резьбовой конец полуоси модифицируется под крепление фланца звёздочки – протачивается по нужному размеру и нарезается усиленная резьба.
Ключевые этапы монтажа
- Изготовление фланца: Стальной диск толщиной 12-15 мм с посадочным отверстием под шлицы полуоси и отверстиями под болты звёздочки. Центровка – строго по оси вращения.
- Усиление полуоси:
- Замена на вал из легированной стали 40Х или аналоги.
- Установка дополнительного опорного подшипника в балке моста.
- Наварка упрочняющих рёбер на штатную полуось (менее надёжно).
- Сборка узла:
Элемент Тип соединения Материал крепежа Фланец к полуоси Шлицы + стопорное кольцо Сталь 45 Звёздочка к фланцу Болты М10-М12 класс 10.9 С контргайками
Финишный этап – балансировка собранного узла на стенде. Обязательна проверка зазоров в подшипниках ступицы и пробная обкатка под нагрузкой для контроля температуры узла. Переделка требует токарных и фрезерных работ, а ошибки приводят к поломке редуктора или заклиниванию ходовой части.
Конструирование и установка направляющих катков
Направляющие катки обеспечивают правильное положение гусеничной ленты относительно рамы, предотвращая её соскальзывание и деформацию. Их конструирование требует точного расчёта диаметра, ширины и посадочных мест с учётом ожидаемых нагрузок и характеристик шасси Нивы. Катки должны свободно вращаться на подшипниках, выдерживая ударные нагрузки при движении по пересечённой местности.
Материалом обычно служит сталь толщиной от 8 мм, а внутренние полости усиливаются рёбрами жёсткости для противодействия деформации. Критически важно соблюсти соосность всех катков и обеспечить параллельность их оси продольной плоскости гусеницы. Даже незначительное отклонение приведёт к ускоренному износу гусеницы и потере управляемости.
Этапы изготовления и монтажа
Конструктивные элементы:
- Диски: вырезаются плазменным резаком по шаблону, края шлифуются
- Ось: стальной пруток Ø30-40 мм с проточкой под стопорные кольца
- Подшипники: закрытые шарикоподшипники № 306 или 309
- Крепления: кронштейны из стального уголка 50×50 мм
Последовательность сборки:
- Сварка двух дисков с перемычками (зазор 70-80 мм)
- Прессовая посадка подшипников в ступицы катка
- Фиксация оси через дистанционные втулки
- Приварка кронштейнов к лонжеронам рамы
- Регулировка положения по трём осям
| Параметр | Значение | Допуск |
| Диаметр катка | 280-320 мм | ±1.5 мм |
| Ширина катка | 80-100 мм | +2/-0 мм |
| Радиальный зазор | 3-5 мм | max +0.5 мм |
После установки обязательна проверка вращения катков под нагрузкой – заедание или биение недопустимы. Зазор между гусеницей и боковой поверхностью катка должен быть равномерным по всей длине хода. Финишная обработка включает грунтовку и покраску для защиты от коррозии, особенно в местах сварных швов.
Натяжение гусеничного полотна: регулировка механизма
Правильное натяжение – критически важный параметр для гусениц самодельных комплектов на Ниву. Слишком слабое натяжение провоцирует соскакивание ленты с катков и ведущих звезд, особенно на поворотах или пересеченной местности. Избыточное натяжение резко увеличивает нагрузку на подшипники опорных катков, натяжитель и ведущий мост, вызывая ускоренный износ деталей и перерасход топлива.
Регулировку осуществляют через механизм натяжения, обычно расположенный в передней части гусеничного модуля. Он представляет собой направляющую втулку с подвижным катком, положение которого изменяют винтовым штоком или гидравлическим домкратом (в зависимости от конструкции). Контроль натяжения выполняется путем замера провиса верхней ветви гусеницы между крайними опорными катками.
Пошаговая процедура регулировки
Необходимые инструменты: гаечные ключи (размер зависит от конструкции), ломик для страховки, рулетка.
- Установите Ниву на ровную площадку, разгрузив гусеничный модуль.
- Найдите регулировочный узел натяжителя (передний каток).
- Ослабьте контргайку на регулировочном штоке или фиксатор домкрата.
- Вращайте шток (или активируйте домкрат), перемещая каток вперед для увеличения натяжения или назад для ослабления.
- Проверьте провисание верхней ветви гусеницы. Оптимальное значение – 40-70 мм под собственным весом ленты. Измерение производите в середине пролета между первым и последним опорным катком.
- Зафиксируйте шток контргайкой или закройте клапан домкрата. Проверьте легкость хода, проехав 5-10 метров.
| Симптом | Причина | Действие |
| Гусеница трется о раму | Слишком сильное натяжение | Ослабить шток натяжителя |
| Лента "свистит" на скорости | Чрезмерное натяжение | Ослабить на 1-2 оборота штока |
| Сбрасывание гусеницы | Слабое натяжение | Увеличить натяжение, проверить износ траков |
| Биение при движении | Неравномерное натяжение по длине | Проверить соосность катков, износ шарниров |
Важные нюансы: Проверяйте натяжение "на холодную" (после остановки двигателя) и всегда после первых 50 км пробега на новом комплекте. Используйте заводские рекомендации производителя гусениц как базовые, корректируя их под конкретные условия эксплуатации (глубокий снег, грязь требуют чуть меньшего натяжения чем укатанная дорога). Регулярно осматривайте узел натяжителя на предмет течей гидравлики или деформации штока.
Испытания на местности и оценка результатов переделки
Непосредственные испытания самодельной гусеничной ленты на автомобиле ВАЗ-2121 "Нива" являются критически важным этапом, позволяющим объективно оценить работоспособность конструкции, выявить недочеты и определить реальные характеристики переделки. Проводить их следует на специально отведенных участках или безлюдной пересеченной местности, строго соблюдая меры предосторожности.
Начальные тесты нужно проводить на ровной площадке или слабопересеченной местности, проверяя работу трансмиссии под нагрузкой, отсутствие зацепов гусениц за элементы кузова и подвески, плавность хода на разных скоростях. Постепенно сложность участков увеличивают, включая грязь, глубокий снег, косогоры и водные преграды.
Ключевые параметры для оценки
В процессе испытаний и после них необходимо тщательно оценить следующие аспекты:
- Проходимость: Способность преодолевать ранее недоступные препятствия (глубина снега/грязи, угол подъема/спуска, боковой крен).
- Управляемость: Легкость маневрирования, реакция на поворот руля, стабильность курса на разных грунтах и скоростях.
- Надежность и прочность: Отсутствие поломок элементов гусеницы (траков, пальцев, ушек), опорных катков, натяжителей, ведущих звездочек в течение тестового цикла.
- Вибрации и шум: Уровень вибраций на кузове и руле, громкость работы гусениц на разных скоростях.
- Нагрузка на трансмиссию и двигатель: Температура масла в КПП и раздатке, "поведение" двигателя под нагрузкой, отсутствие пробуксовок сцепления.
- Эффективность системы натяжения: Сохранение правильного натяжения гусеницы в процессе эксплуатации на разных участках.
| Параметр | Ожидаемый результат | Фактический результат |
| Макс. скорость (км/ч) | 40-50 | |
| Расход топлива (л/100км) | 18-25 | |
| Преодол. подъем (град.) | 30+ | |
| Глубина снега (см) | 50+ | |
| Темп. масла КПП (°C) | < 95 |
Типичные проблемы, выявляемые на испытаниях, включают: соскакивание гусеницы на поворотах или косогоре, чрезмерные вибрации, перегрев трансмиссии, поломку траков или пальцев, задевание гусеницей за кузов/крылья, недостаточное сцепление на льду или твердом насте, повышенный износ катков и опорных роликов.
По итогам испытаний обязательно проводится тщательный осмотр всего гусеничного комплекта, трансмиссии и точек крепления. На основе выявленных недостатков и замеров параметров вносятся конструктивные доработки: регулировка натяжения, усиление слабых узлов, замена материалов, изменение геометрии ленивцев или ведущих звездочек, доработка защиты. Цикл "испытания-анализ-доработка" повторяется до достижения приемлемой надежности и характеристик.
Список источников
При разработке самодельных гусениц для Нивы критически важно опираться на проверенные технические данные и практический опыт.
Следующие категории источников содержат актуальную информацию для реализации проекта:
- Специализированные форумы: Обсуждения на площадках 4x4 сообществ (Нива-клуб, Drive2.ru) с реальными кейсами изготовления гусениц
- Видеоинструкции: YouTube-каналы по автотюнингу с демонстрацией этапов сборки, испытаний готовых конструкций
- Техническая литература: Руководства по модернизации ходовой части внедорожников, книги по вездеходной технике (например, издания "За рулём")
- Патенты и инженерные статьи: Описания оригинальных решений гусеничного привода в патентных базах РФ
- Профильные сайты: Ресурсы по самостоятельному изготовлению запчастей (типа "Сделай сам"), разделы о тюнинге ВАЗ
