Блок розжига D2S - как выбрать лучший

Статья обновлена: 18.08.2025

Ксеноновые фары требуют стабильного высоковольтного импульса для запуска газоразрядной лампы. Блок розжига D2S – критически важный компонент системы, от которого зависит долговечность светотехники и качество освещения.

Рынок предлагает десятки моделей: от бюджетных аналогов до оригинальных OEM-решений. Различия в схемотехнике, защитных функциях и материалах напрямую влияют на эксплуатационные характеристики.

Неправильный выбор блока приводит к мерцанию ламп, преждевременному выходу из строя или даже повреждению бортовой электроники. Понимание ключевых параметров поможет избежать ошибок при модернизации или замене компонентов.

Особенности и специфика лампы D2S

Лампа D2S относится к газоразрядным ксеноновым источникам света (HID), требующим высоковольтного импульса (до 25 кВ) для ионизации газовой смеси и последующей стабильной работы на переменном токе. Её конструкция включает герметичную кварцевую колбу, заполненную ксеноном, солями металлов и ртутью, что обеспечивает высокую светоотдачу (≈3200 лм) и цветовую температуру в диапазоне 4000–6000K. Отсутствие вольфрамовой нити повышает долговечность (средний ресурс 2000–4000 часов), но предъявляет жёсткие требования к качеству блока розжига.

Ключевой особенностью D2S является наличие встроенного металлического экрана (шильда) вокруг электродов, формирующего точную светотеневую границу в оптике проекторного типа. Это исключает ослепление встречных водителей при корректной установке. Цоколь P32d-3 с фиксирующим фланцем гарантирует единственно верное положение лампы в фаре, а технология UV-cut снижает ультрафиолетовое излучение, защищая поликарбонатные рассеиватели.

Критичные параметры для совместимости с блоком розжига

Полярность запуска: Требует строгого соответствия фазировки выходного напряжения блока ("+" к аноду, "-" к катоду).
Форма сигнала: Рабочее напряжение переменного тока прямоугольной формы (частота 400±50 Гц) после розжига.
Мощность: Номинальная мощность 35W в режиме горения. Превышение тока сокращает срок службы.
Импульс розжига: Пиковое напряжение 18–25 кВ с энергией ≥40 мДж для гарантированного пробоя газовой среды.

Параметр	Значение	Последствия отклонения
Напряжение холостого хода блока	≥23 кВ	Неустойчивый розжиг при влажности или износе лампы
Ток стабилизации	0.8±0.05A	Перегрев/разрушение колбы или мерцание
Время выхода на полную яркость	≤5 сек	Недостаточная скорость розжига ухудшает безопасность

Важно: Использование блоков, не соответствующих спецификации D2S (например, для ламп D1S/D3S), вызывает перегрузку по току, преждевременное почернение колбы и разрушение электродов. Совместимость подтверждается маркировкой "D2S ONLY" на корпусе блока.

Роль блока розжига для корректной работы ламп D2S

Блок розжига (балласт) – критически важный компонент системы газоразрядных ламп D2S, обеспечивающий преобразование стандартного автомобильного напряжения (12В) в высоковольтный импульс (до 25 кВ), необходимый для ионизации газовой смеси внутри колбы. Без него лампа физически не способна запуститься, так как штатное бортовое напряжение недостаточно для создания начальной дуги между электродами.

После успешного поджига блок переключается в режим стабилизации, поддерживая оптимальные параметры тока (обычно 0.4–0.5А) и напряжения (∼85В) для непрерывного горения дуги. Это предотвращает мерцание, обеспечивает стабильность светового потока и защищает электроды лампы от перегрузок, напрямую влияя на срок службы и цветовую температуру.

Ключевые функции и последствия неисправностей

Основные задачи качественного блока розжига:

Мгновенный холодный старт: генерация импульса 20–25 кВ за доли секунды даже при низких температурах.
Автоматическая адаптация: компенсация износа лампы и колебаний бортового напряжения.
Защита от перегрева: отключение при коротком замыкании или обрыве цепи.

Проблема блока	Влияние на лампу D2S
Слабый импульс (<20 кВ)	Задержка включения, мерцание, преждевременный износ электродов
Нестабильный ток	Колебания яркости, смещение цветовой температуры
Отсутствие защиты	Оплавление цоколя, разрушение колбы при скачках напряжения

Несоответствие параметров блока характеристикам лампы (например, установка дешевого аналога вместо OEM) провоцирует перегрев, рассогласование спектра и сокращение ресурса на 30–50%. Корректный подбор гарантирует соответствие светового потока заявленным 3200–3500 лм и безопасную работу системы.

Минимальные пусковые характеристики для D2S

Для надежного холодного запуска газоразрядной лампы D2S блок розжига обязан обеспечить строго определенные электрические параметры. Ключевыми являются два показателя: напряжение холостого хода (напряжение розжига) и энергия импульса зажигания.

Напряжение холостого хода определяет способность преодолеть электрическое сопротивление газовой среды в лампе до возникновения дуги. Энергия импульса зажигания характеризует способность ионизировать газовый промежуток и создать устойчивый разряд.

Критически важные параметры

Напряжение холостого хода: Минимум 23 кВ (киловольта). Оптимальный диапазон для гарантированного розжига при низких температурах (-40°C) – 25–28 кВ.
Энергия импульса зажигания: Не менее 50 мДж (миллиджоулей). Значения 80–120 мДж считаются предпочтительными для стабильной работы в экстремальных условиях.
Частота импульсов: Достаточная для поддержки пробоя и стабилизации дуги (обычно 100–500 Гц на этапе розжига).
Время выхода на рабочий режим: Полная стабилизация светового потока должна достигаться не более чем за 15 секунд после включения.

Несоответствие этим параметрам приводит к проблемам: задержке зажигания, мерцанию лампы при старте, преждевременному выходу из строя электродов лампы или самого блока. Особенно критично соблюдение минимумов при эксплуатации в холодном климате и при деградации лампы.

Параметр	Минимальное значение	Рекомендуемый диапазон
Напряжение холостого хода	23 кВ	25–28 кВ
Энергия импульса	50 мДж	80–120 мДж
Время стабилизации	–	≤ 15 секунд

Рабочее напряжение: ключевые параметры

Рабочее напряжение является фундаментальным параметром блока розжига D2S, непосредственно определяющим его способность инициировать и поддерживать стабильный разряд в газоразрядной (ксеноновой) лампе. От корректности значений напряжения на разных этапах работы зависит не только момент зажигания лампы, но и долговечность как самой лампы, так и блока.

При выборе блока розжига критически важно понимать различия между пусковым (импульсным) напряжением и напряжением поддержания разряда, а также требования к их стабильности. Несоответствие этих параметров спецификациям лампы D2S ведет к некорректной работе, преждевременному выходу из строя компонентов или даже невозможности зажечь лампу.

Основные параметры напряжения

Ключевыми параметрами, на которые следует обращать внимание, являются:

Пусковое (импульсное) напряжение: Это очень высокое напряжение (обычно 23-25 кВ), генерируемое блоком кратковременно для пробоя газовой среды в колбе лампы и ионизации газа. Достаточная величина этого импульса гарантирует мгновенное и надежное зажигание лампы при любых условиях (холод, влажность).
Рабочее напряжение поддержания разряда: После зажигания дуги напряжение резко падает. Блок должен обеспечивать стабильное напряжение в диапазоне примерно 80-90В (точное значение зависит от конкретной лампы и ее износа) для поддержания горения дуги. Постоянство этого напряжения критично для стабильности светового потока и срока службы лампы.
Стабильность выходного напряжения: Качественный блок должен обеспечивать минимальные отклонения рабочего напряжения от номинала при колебаниях напряжения бортовой сети автомобиля и изменении сопротивления лампы в процессе ее старения. Нестабильность приводит к мерцанию или самопроизвольному погасанию лампы.

Несоответствие блока розжига требуемым параметрам напряжения проявляется в следующих проблемах:

Слишком низкое пусковое напряжение: Лампа не зажигается или зажигается с задержкой, особенно в холодную/влажную погоду.
Слишком высокое пусковое напряжение: Ускоряет износ электродов лампы и может повредить ее изоляцию или сам блок розжига.
Нестабильное/некорректное рабочее напряжение: Приводит к мерцанию лампы, изменению цветовой температуры, неравномерному выгоранию электродов и резкому сокращению срока службы лампы. Лампа может гаснуть во время работы.

Параметр	Нормальное значение (ориентир)	Последствия отклонения	Критичность для выбора
Пусковое напряжение	23 000 - 25 000 В	Не зажигание, износ лампы	Высокая
Рабочее напряжение	80 - 90 В (85±5 В)	Мерцание, гаснет, износ лампы	Очень высокая
Стабильность	± 0.5 В (от номинала)	Мерцание, нестабильная работа	Высокая

Таким образом, выбор блока розжига D2S должен основываться на точном соответствии его выходных параметров напряжения требованиям используемых ламп. Оптимальный вариант гарантирует мгновенное зажигание, стабильную яркость света на протяжении всего срока службы лампы и отсутствие вредного воздействия на ее элементы.

Оригинальные vs универсальные блоки розжига

Оригинальные блоки розжига, разработанные конкретным автопроизводителем или поставщиком (например, Philips, Osram, Bosch), обеспечивают максимальное соответствие параметрам штатной системы освещения автомобиля. Они проходят сложную сертификацию, гарантируя стабильную работу ксеноновых ламп D2S в заданном диапазоне напряжений и температур, точное соответствие протоколам обмена данными с бортовой сетью (при наличии CAN/LIN шины), а также высокую надежность и долговечность. Такие блоки минимизируют риски сбоев в работе фар, ошибок ЭБУ и потенциальных проблем с электробезопасностью.

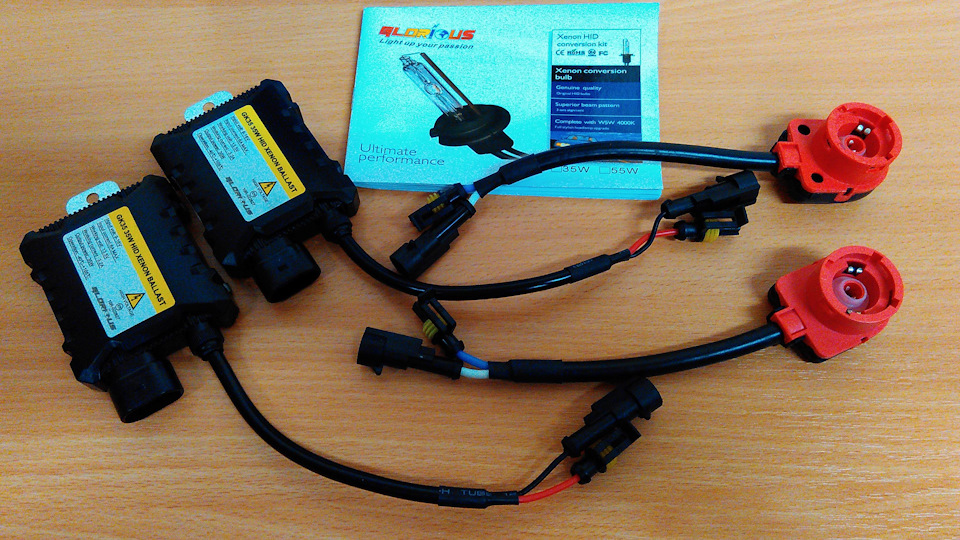

Универсальные (совместимые) блоки розжига предлагаются сторонними производителями и позиционируются как замена оригинальным по более доступной цене. Их ключевое преимущество – широкий спектр совместимости с разными моделями автомобилей и лампами D2S. Однако качество и характеристики могут значительно варьироваться в зависимости от производителя: дешевые аналоги часто используют менее надежные компоненты, имеют упрощенную защиту от перегрузок и скачков напряжения, а также могут создавать электромагнитные помехи. Это потенциально приводит к более короткому сроку службы, некорректному зажиганию лампы ("морганию") или даже выходу из строя.

Ключевые критерии выбора

Надежность и ресурс: Оригинальные блоки демонстрируют предсказуемо высокую долговечность. Качественные универсальные (от проверенных брендов, например, Hella, Matsushita) могут приближаться к оригиналу, но бюджетные аналоги сильно уступают.
Совместимость: Оригинал гарантирует 100% совместимость со штатной системой автомобиля. Универсальные требуют тщательной проверки по VIN/модели авто на предмет корректной работы с бортовой электроникой (отсутствие ошибок, правильное распознавание).
Цена: Универсальные блоки обычно значительно дешевле оригинальных, что является их основным аргументом. Однако низкая цена часто коррелирует с низким качеством.
Гарантия и доступность: Оригинальные блоки поставляются с официальной гарантией производителя, но могут быть дороги и менее доступны. Универсальные легче купить, но гарантия зависит от продавца/бренда.

Параметр	Оригинальный блок	Универсальный блок
Надежность/Долговечность	Максимальная	Средняя/Низкая (зависит от бренда)
Совместимость	100% со штатной системой	Требует проверки
Защита от сбоев/ошибок ЭБУ	Оптимальная	Может отсутствовать/быть неполной
Цена	Высокая	Низкая/Средняя

Оптимальный выбор определяется приоритетами: Для сохранения заводских характеристик, надежности и избегания проблем с электроникой автомобиля безальтернативен оригинал. Если стоимость критична, а автомобиль не оснащен сложными системами диагностики фар, допустимы качественные универсальные блоки от известных производителей, но откровенно дешевые аналоги – всегда риск.

Требования к выходному напряжению для ламп D2S

Для гарантированного пробоя газовой среды лампы D2S блок розжига обязан генерировать импульсное стартовое напряжение в диапазоне 18–25 кВ. Данный параметр критичен для создания устойчивой дуги и зависит от состояния электродов, состава газовой смеси и температуры окружающей среды. Недостаточное напряжение приведёт к неудачному поджигу или мерцанию лампы на этапе запуска.

После успешного розжига блок должен мгновенно снижать напряжение до рабочего уровня 85±17 В постоянного тока. Поддержка стабильных параметров в этом диапазоне обеспечивает длительный срок службы лампы и предотвращает перегрев. Отклонения свыше 20% вызывают деградацию электродов, изменение цветовой температуры и преждевременный выход из строя.

Ключевые критерии стабильности напряжения

Плавность перехода от стартового к рабочему напряжению без скачков
Защита от переполюсовки при подключении к лампе
Автоматическая компенсация падения напряжения при износе электродов

Этап работы	Диапазон напряжения	Допустимое отклонение
Стартовый импульс	18–25 кВ	Не более ±2 кВ
Рабочий режим	68–102 В	Не более ±3 В после прогрева

Сопоставление мощности блока и лампы

Неправильный подбор мощности блока розжига относительно требований газоразрядной лампы D2S приводит к критическим последствиям. Использование блока с недостаточной мощностью провоцирует нестабильный запуск лампы, мерцание или полное отсутствие свечения из-за невозможности преодоления сопротивления газовой среды. Избыточная мощность, в свою очередь, вызывает перегрев электродов лампы, ускоренную деградацию люминофора и резкое сокращение ресурса.

Производители четко указывают номинальную мощность ламп (стандартно 35W для D2S) и рабочий диапазон блоков розжига (например, 35W±3W). Превышение входного напряжения блока сверх паспортных значений (часто 9-32V) ведет к неконтролируемому росту выходной мощности. Это нарушает тепловой баланс лампы, вызывая расплавление цоколя, потемнение колбы или разрушение кварцевой горелки.

Ключевые принципы согласования

Точное соответствие номиналов: Блок 35W – только для ламп 35W. Блоки 50W/55W требуют специализированных ламп с усиленной конструкцией.
Учет пускового тока: Качественный блок должен выдавать кратковременный импульс 23-30кВ для пробоя газа, стабилизируясь до 85V±17V в рабочем режиме.
Запас по току: Блок должен обеспечивать силу тока ≥0.5А при номинале лампы 35W (рассчитывается: P=I×U → I=35W/85V≈0.41A + 20% запас).

Параметр лампы D2S	Требование к блоку розжига	Риск при несоответствии
Номинальная мощность: 35W	Выходная мощность: 35W±3W	Перегрев/недогрев дуги, разрушение электродов
Пусковое напряжение: ≥23кВ	Импульс розжига: 23-30кВ	Срыв запуска при влажности или низких температурах
Рабочее напряжение: 85V±17V	Стабильность поддержки напряжения дуги	Мерцание, акустический шум, преждевременный выход из строя

Важно: Блоки с маркировкой "35W Ultra" или "Super Bright" часто завышают мощность до 40-45W. Их применение с обычными лампами D2S сокращает ресурс в 2-3 раза. Для тюнинга допустимы только лампы с явным указанием поддержки повышенной мощности (например, D2S Race).

Защитные функции: устойчивость к коротким замыканиям

Блоки розжига D2S оснащаются многоуровневой защитой от токовых перегрузок, критически важной при эксплуатации ксеноновых ламп. Короткое замыкание в проводке или колбе мгновенно создаёт опасную нагрузку, способную вывести из строя электронные компоненты и даже вызвать возгорание.

Качественные модули используют комбинированную схему: электронный ограничитель тока мгновенно снижает подачу энергии при КЗ, а плавкий предохранитель разрывает цепь при длительной аварии. Это исключает перегрев печатной платы и повреждение высоковольтного трансформатора – ключевых узлов системы.

Ключевые особенности защиты

Современные блоки реализуют два типа реакции на КЗ:

Мягкое отключение – автоматическое восстановление работы после устранения замыкания (5-7 циклов попыток запуска)
Жёсткая блокировка – полное прекращение работы до ручного сброса (требует диагностики)

Производители указывают параметры устойчивости в спецификациях:

Характеристика	Бюджетные модели	Премиум-модели
Диагностика КЗ	0.5-1 сек	0.01-0.2 сек
Рабочая температура	до 85°C	до 105°C
Защита от переполюсовки	Нет	Да

При выборе обращайте внимание на наличие galvanic isolation – гальванической развязки между входными и выходными цепями. Эта технология предотвращает распространение аварии на бортовую сеть автомобиля при пробое изоляции.

Температурный диапазон эксплуатации

Критически важным параметром при выборе блока розжига D2S является его способность стабильно функционировать в экстремальных температурных условиях. Большинство качественных моделей рассчитаны на работу в диапазоне от -40°C до +105°C, что покрывает потребности эксплуатации в любом климате и сезоне.

При выходе за эти границы возникают риски: на сильном морозе (ниже -40°C) конденсат и замерзание электролита конденсаторов могут вызвать отказ запуска, а при перегреве (выше +125°C) – термическое разрушение полупроводниковых компонентов и деградация изоляции. Производители указывают этот параметр в технической документации – проверяйте его перед покупкой.

Факторы, влияющие на температурную устойчивость

Качество компонентов: Керамические конденсаторы и силовые транзисторы в премиальных блоках имеют улучшенную термостабильность.
Конструктив корпуса: Алюминиевый кожух с рёбрами охлаждения эффективнее рассеивает тепло, чем пластик.
Герметизация: Силиконовые уплотнители защищают внутренние цепи от влаги и конденсата при перепадах температур.

Температурный режим	Последствия для некачественных блоков	Рекомендации
Ниже -40°C	Задержка розжига, "моргание" ксенона, полный отказ	Использовать блоки с морозостойкими конденсаторами
Выше +105°C	Распайка компонентов, короткое замыкание, возгорание	Монтаж вдали от двигателя, применение теплоотводящих подложек

Проверка уровня влагозащиты IP

Класс IP (Ingress Protection) – критически важный параметр для блоков розжига D2S, напрямую влияющий на их надежность и долговечность. Поскольку блоки часто устанавливаются в подкапотном пространстве, они неизбежно подвергаются воздействию влаги, грязи, дорожных реагентов и перепадов температур.

Маркировка IP состоит из двух цифр: первая указывает на защиту от твердых частиц (пыли), вторая – от проникновения воды. Для блоков розжига, работающих в агрессивной среде, минимально допустимым считается стандарт IP65, но оптимальными являются IP67 или выше.

Почему IP важен и как его проверить

Недостаточная влагозащита приводит к коррозии контактов, короткому замыканию и преждевременному выходу блока из строя. Проверка уровня IP включает несколько аспектов:

Изучение маркировки: Внимательно проверьте цифры после "IP" в характеристиках товара или на корпусе блока. Убедитесь, что указан именно международный стандарт.
Анализ второй цифры кода:
- 5 (IPX5): Защита от струй воды. Достаточно для обычных условий.
- 6 (IPX6): Защита от сильных струй воды (автомойка).
- 7 (IPX7): Кратковременное погружение на глубину до 1 метра. Оптимально для суровых зим, глубоких луж.
- 8 (IPX8): Длительное погружение под давлением. Максимальная защита.
Оценка качества сборки: Осмотрите корпус на предмет плотности прилегания крышки, качества уплотнителей (резинки), герметичности вводов проводов. Сомнительная сборка нивелирует высокий заявленный IP.
Проверка отзывов: Изучите опыт реальных пользователей, особенно касающийся эксплуатации в дождливую погоду, после моек или зимой. Жалобы на отказ после попадания воды – тревожный сигнал.

Последствия выбора блока с недостаточным IP:

Окисление контактов	Приводит к неустойчивому розжигу ксенона, мерцанию ламп.
Короткое замыкание	Выводит блок из строя мгновенно, может повредить проводку автомобиля.
Коррозия платы	Постепенно разрушает электронные компоненты, сокращая срок службы.

Выбирая блок розжига D2S, отдавайте предпочтение моделям с IP67 или IP68, особенно для регионов с высокой влажностью, частыми осадками или активным использованием авто в зимний период. Дополнительную защиту обеспечит правильный монтаж блока в наиболее сухом месте подкапотного пространства, защищенном от прямого потока воды с дороги.

Разборная и неразборная конструкция корпуса

Разборные корпуса блоков розжига D2S состоят из двух половин, соединённых винтами или защёлками. Такая конструкция позволяет получить доступ к внутренним компонентам для диагностики, ремонта или замены вышедших из строя элементов (например, конденсаторов, трансформаторов). Ремонтопригодность – ключевое преимущество: при поломке не требуется менять весь блок целиком, что снижает долгосрочные затраты.

Неразборные (монолитные) корпуса запаяны или залиты герметиком на заводе, образуя цельную неразъёмную конструкцию. Основное преимущество – повышенная защита от влаги, пыли и вибраций благодаря отсутствию стыковочных швов и крепежа. Такие блоки надёжнее работают в агрессивных средах, но при внутренней неисправности подлежат только полной замене, так как вскрытие корпуса повреждает его и нарушает герметичность.

Критерии выбора

Ремонтопригодность vs. Надёжность: Разборные модели предпочтительны для редких ламп или сложных условий эксплуатации, где вероятны частые поломки. Монолитные лучше подходят для суровых сред (бездорожье, высокая влажность) и стандартных сценариев использования.
Защита от внешних факторов: Неразборные блоки имеют класс защиты IP67/IP68, разборные – обычно IP65/IP66. Для грязных двигателей или внедорожников герметичность критична.
Стоимость обслуживания: Ремонт разборного блока дешевле замены, но требует специалистов. Цельный блок меняется полностью, но реже выходит из строя в штатных условиях.

Тип корпуса	Преимущества	Недостатки
Разборный	Ремонтопригодность Снижение затрат на обслуживание Лёгкая диагностика	Уязвимость к влаге/пыли Риск повреждения креплений Требует квалификации при ремонте
Неразборный	Максимальная герметичность Устойчивость к вибрациям Долгий срок службы в штатном режиме	Невозможность ремонта Высокая стоимость замены Утилизация при любых неисправностях

Важно: При выборе учитывайте совместимость с конкретной моделью ксеноновой лампы и рекомендации производителя авто. Дешёвые разборные блоки могут иметь некачественные уплотнители, сводящие на нет преимущество ремонта.

Схема подключения: правильные алгоритмы подключения

Корректное подключение блока розжига D2S требует строгого следения электрической схеме и соблюдения полярности. Неправильное соединение проводов гарантированно приведёт к отказу работы ксеноновых ламп или выходу оборудования из строя. Все манипуляции выполняются только при отключенном питании автомобиля.

Обязательно сверяйтесь с маркировкой разъёмов на корпусе блока розжига и инструкцией производителя. Типовые обозначения: "+12V" (питание), "GND" (масса), "OUT" (выход на лампу), "IGN" (сигнал включения от штатной проводки). Игнорирование этих указаний чревато коротким замыканием.

Последовательность подключения

Подготовительный этап: Отключите минусовую клемму АКБ. Определите место установки блоков розжига (защищённое от влаги и вибрации).
Подача питания: Соедините провод "+12V" блока с плюсовой клеммой АКБ через предохранитель (15-20А). Провод "GND" подключите к неокрашенному кузовному элементу.
Коммутация с фарой: Штекер "OUT" подключите к разъёму ксеноновой лампы. Важно: избегайте перекручивания высоковольтных проводов.
Управляющий сигнал: Провод "IGN" соедините с цоколем штатной галогенной лампы ближнего света (после отключения родной лампы).
Проверка: После фиксации всех контактов подайте питание. Контролируйте одновременное зажигание обеих ламп и отсутствие мерцания.

Критические ошибки

Прямое подключение к генератору без предохранителя
Использование штатных разъёмов галогенных ламп для подачи питания на блок
Перепутывание полярности на клеммах "OUT" и "IGN"
Установка блока розжига вблизи двигателя или выхлопной системы

Спецификация контактов (типовая)

Разъём блока	Назначение	Цвет провода
+12V	Постоянный плюс от АКБ	Красный
GND	Масса (кузов)	Чёрный
OUT	Выход на лампу	Толстый серый/чёрный
IGN	Сигнал включения от фары	Синий/белый

Анализ звукового сигнала при запуске

Характерный звук, издаваемый блоком розжига D2S в момент включения фары, является важным диагностическим признаком. По его тональности, продолжительности и стабильности можно сделать выводы об исправности компонента и корректности его работы в цепи с ксеноновой лампой. Отсутствие звука или аномальные акустические проявления сигнализируют о потенциальных неполадках.

Исправный блок при подаче напряжения генерирует четкий высокочастотный писк или жужжание длительностью 1-3 секунды – это признак успешного формирования импульсов высокого напряжения для пробоя газовой среды лампы. Звук должен быть ровным, без прерываний, хрипов или дребезжания. Его наличие подтверждает, что электронная схема блока активна и выполняет основную функцию инициирования разряда.

Интерпретация звуковых характеристик

Следующие особенности требуют внимания при оценке:

Отсутствие звука: Указывает на полную неактивность блока – возможен обрыв цепи питания, внутреннее КЗ, выход из строя преобразователя или управляющей микросхемы.
Короткий "щелчок" (<1 сек): Блок пытается запуститься, но срабатывает защита. Причины: пробой высоковольтных компонентов, неисправность лампы (обрыв электродов, утечка газа), повреждение проводки.
Прерывистое жужжание/треск: Свидетельствует о нестабильности генерации высокого напряжения. Виновники: высохшие электролитические конденсаторы, плохой контакт в разъемах, частичный пробой обмоток трансформатора.
Постоянный гул после розжига: Нормально для некоторых моделей, но в тихих блоках может означать перегрев компонентов или работу на грани срыва генерации из-за износа.

Важно: Анализ звука эффективен только при исправной лампе и надежном подключении. Для точной диагностики сочетайте его с проверкой напряжения питания, осмотром разъемов на окислы и тестированием системы на заведенном двигателе (чтобы исключить просадку напряжения от АКБ).

Порядок установки блока розжига D2S на кузов автомобиля

Перед началом работ убедитесь в наличии необходимых инструментов: крестообразной отвёртки, комплекта гаечных ключей (размеры 8-10 мм), изоленты, пластиковых хомутов и защитных перчаток. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.

Определите место монтажа на кузове, учитывая рекомендации: минимальное расстояние от движущихся деталей подвески/рулевого механизма, защищённость от прямого попадания воды и грязи, доступность для обслуживания. Оптимальные зоны – внутренние поверхности лонжеронов или защищённые ниши моторного щита.

Пошаговая процедура монтажа

Зафиксируйте блок через штатные отверстия в корпусе, используя винты М6 с пружинными шайбами. Не применяйте саморезы – они нарушают антикоррозийное покрытие кузова.
Проведите жгут проводов:
- От фары к блоку – в гофрорукаве вдоль штатной проводки
- От блока к аккумулятору/реле – через технологические отверстия с установкой резиновых уплотнителей
Соедините разъёмы:
1. Высоковольтный выход (HV OUT) с ксеноновой лампой
2. Вход питания (12V IN) с реле или напрямую к АКБ через предохранитель
3. Управляющий кабель (IGN) с штатной проводкой фары

Точка подключения	Цвет провода	Назначение
HV OUT	Чёрный (толстый)	Высокое напряжение к лампе
12V IN	Красный	Плюс питания
GND	Коричневый	Масса на кузов
IGN	Синий/Белый	Сигнал включения

Обязательно заземлите корпус блока отдельным проводом (сечение 1.5 мм²) на кузов в зоне крепления. После соединения проверьте фиксацию всех разъёмов и отсутствие перегибов кабелей. Заизолируйте места скруток термоусадкой, закрепите провода хомутами с шагом 15-20 см.

Перед тестовым включением визуально убедитесь в отсутствии контакта проводки с острыми кромками кузова или нагревающимися элементами. Подсоедините аккумулятор, активируйте фары и проверьте работу системы. При корректной работе закройте монтажные зоны защитными кожухами.

Модели с интегрированной системой CAN-Bus

Блоки розжига с поддержкой CAN-Bus обеспечивают двустороннюю связь с бортовым компьютером автомобиля, передавая данные о состоянии лампы, напряжении и температурных параметрах. Эта интеграция позволяет системе мгновенно диагностировать неисправности (обрыв цепи, перегрев, сбои напряжения) и выводить коды ошибок на приборную панель, упрощая поиск проблем.

Совместимость с электроникой конкретных марок – ключевой критерий выбора. Универсальные CAN-Bus блоки требуют ручной настройки протоколов связи, тогда как OEM-решения (например, Philips Gen3, Osram CAN-2Wire) автоматически адаптируются под заводскую сеть Volkswagen, BMW или Mercedes, исключая ошибки "check engine" и обеспечивая корректную работу адаптивного головного света.

Критерии сравнения CAN-Bus моделей

При подборе учитывайте:

Тип протокола: поддержка SAE J1939, ISO 15765 или специфичных OEM-стандартов
Совместимость: списки марок/моделей в описании (например, Mazda CX-5 после 2017)
Защита: встроенные схемы подавления помех для цифровых шин

Модель	Напряжение (В)	OEM-совместимость	Диагностика
Philips CAN-Link Gen3	9-32	VAG, BMW, Volvo	Через OBD-II
Osram CAN-2Wire Pro	10-30	Mercedes, Porsche, Audi	Сигнал на панель

Важно: Неверно подобранный блок вызывает конфликты шины – отказ автоматического корректора фар или ложные ошибки ABS. Для автомобилей с матричной оптикой (Audi Matrix LED) используйте только оригинальные комплекты.

Компенсация плавающего напряжения в сети

Нестабильное напряжение в бытовой сети – распространённая проблема, способная критично влиять на работу ксеноновых ламп. Блоки розжига без компенсации при скачках от 180В до 250В генерируют нестабильную дугу, что вызывает мерцание, сокращает ресурс лампы D2S и повышает риск преждевременного выхода из строя.

Современные блоки оснащаются системой автоматической коррекции входного напряжения (AVC – Automatic Voltage Compensation). Микропроцессор устройства в реальном времени анализирует параметры сети и динамически корректирует выходные характеристики, поддерживая стабильные 35kV для розжига и 85V для горения независимо от внешних колебаний.

Ключевые аспекты технологии AVC

Эффективность компенсации определяется конструктивными решениями:

Широкий рабочий диапазон – качественные модели функционируют при 150-265В
Скорость реакции – компенсация скачков до 0.2 сек
Защита от перегрузок при экстремальных бросках напряжения

Характеристика	Без AVC	С AVC
Стабильность светового потока	Низкая	Высокая
Ресурс лампы D2S	до 1500 часов	2500+ часов
Работоспособность при 190В	Отказ розжига	Штатный режим

Выбор блока с интеллектуальной компенсацией особенно актуален для регионов с нестабильными сетями. Такие модели обеспечивают предсказуемую работу оптики, исключая затемнение фар при изменении оборотов двигателя или включении потребителей.

Диагностика частоты ошибок AFL/CHMSL

Анализ частоты ошибок адаптивного освещения (AFL) и центрального стоп-сигнала (CHMSL) требует системного подхода с использованием специализированного оборудования. Основной упор делается на выявление повторяющихся сбоев в работе блоков розжига, которые могут проявляться как периодическое мерцание, полное отключение фар или ложные срабатывания датчиков положения.

Ключевым инструментом диагностики выступают мультимарочные сканеры с поддержкой протоколов конкретного автопроизводителя. Необходимо фиксировать не только факт возникновения ошибок, но и условия их появления: температурный режим, вибрации, уровень напряжения в бортовой сети и цикличность работы системы.

Методика выявления проблемных компонентов

Параметр диагностики	Инструменты	Критерии оценки
Стабильность напряжения розжига	Осциллограф, тестовый адаптер	Отклонение > 10% от номинала (23кВ)
Частота сбоев инициализации	Диагностический сканер, журнал ошибок	> 2 ошибок/100 циклов включения
Реакция на перепады напряжения	Регулируемый источник питания	Сбои при 9-16В

При интерпретации данных особое внимание уделяют корреляции ошибок AFL/CHMSL с показаниями датчиков: угла поворота руля, скорости автомобиля и автоматического корректора фар. Повторяющиеся сбои в одинаковых условиях указывают на износ компонентов блока розжига.

Типичные проблемы, выявляемые анализом частоты ошибок:

Прогрессирующее увеличение ошибок инициализации - сигнализирует о деградации высоковольтного трансформатора
Кластеры ошибок при вибрации - свидетельство нарушений пайки или микротрещин на плате
Совпадение сбоев AFL и CHMSL - указывает на проблемы в цепи питания CAN-шины

Конфигурация разъемов для лампы D2S

Стандартный разъем лампы D2S представляет собой пластиковый цоколь с тремя металлическими штырьками, расположенными треугольником. Ключевым элементом является фиксирующий пластиковый паз, обеспечивающий правильную ориентацию лампы в блоке розжига и предотвращающий неправильную установку. Геометрия и размеры разъема строго регламентированы стандартом IEC 60809 для газоразрядных ламп.

Несмотря на единый стандарт IEC, существуют вариации исполнения разъемов у разных производителей. Основные отличия касаются:

Критерии различия разъемов

Материал корпуса: Термостойкий пластик (PBT, PPS) или керамика. Керамика устойчивее к высоким температурам близ блоков розжига.
Конфигурация фиксатора:
- Классический треугольный замок с боковым защелкивающимся язычком
- Усиленные металлические скобы вместо пластиковых защелок
Тип контактных штырьков:
- Прямые цилиндрические штыри (наиболее распространены)
- Штыри с конусным наконечником для улучшенного контакта

Совместимость разъема лампы с гнездом блока розжига – критичный фактор. Несоответствие приводит к:

Невозможности физической установки лампы
Нарушению электрического контакта и нестабильному розжигу
Перегреву места соединения из-за повышенного переходного сопротивления

Тип разъема	Особенности	Рекомендации по выбору
Стандартный пластиковый (PBT)	Легкий, бюджетный, подходит для штатного расположения блока розжига	Для серийных авто без тюнинга, умеренных температур
Керамический	Термостойкость до +300°C, устойчивость к растрескиванию	Для тюнинга, близкого монтажа к двигателю или в жарком климате
С металлической скобой	Повышенная надежность фиксации, защита от вибраций	Для внедорожников, коммерческого транспорта, плохих дорог

Важно: При замене лампы всегда сверяйте геометрию старого и нового разъема, особенно форму фиксирующего паза. Использование переходников допустимо только при 100% совпадении электрических параметров.

Регламент проверки искрения в контактах

Проверка искрения в контактной группе блока розжига D2S проводится при каждом плановом ТО и после замены компонентов системы. Для диагностики требуется мультиметр в режиме замера напряжения, диэлектрические перчатки и фонарь для визуального осмотра.

Перед началом работ убедитесь в отсутствии влаги на узлах, отключите АКБ и дождитесь остывания элементов. Зафиксируйте клеммы АКБ в отрицательном положении для исключения случайной подачи напряжения.

Этапы диагностики

Визуальный осмотр контактов:
- Выявите следы оплавления, окисления или нагара
- Проверьте плотность прилегания клемм
Измерение сопротивления:
- Норма: 0.1–0.5 Ом между контактами разъёма
- Превышение 1 Ом указывает на необходимость чистки
Тест под нагрузкой:
- Подайте напряжение 12В через лампу-индикатор
- Мерцание лампы свидетельствует о нестабильном контакте

Критерии замены компонентов: обнаружение видимых искр при работе системы, отклонение напряжения на контактах более чем на 15% от номинала, наличие локальных перегревов. При выявлении дефектов выполните шлифовку контактов мелкозернистой наждачной бумагой или замените разъёмную группу.

Параметр	Норма	Тревожные значения
Напряжение холостого хода	11.5–12.8В	<10.5В
Падение напряжения под нагрузкой	0.2–0.3В	>0.7В
Температура контактов	до 45°C	>65°C

Калибровка времени нагрева электродов

Калибровка времени нагрева электродов определяет продолжительность предварительного разогрева нитей накала перед подачей высоковольтного импульса. Этот параметр напрямую влияет на скорость и стабильность зажигания ксеноновой лампы. Недостаточное время нагрева приводит к затрудненному розжигу и сокращению срока службы лампы, а избыточное – к перегреву электродов и деградации газовой среды.

Оптимальная калибровка требует учета технических характеристик лампы D2S, температуры окружающей среды и состояния блока розжига. Современные блоки с микропроцессорным управлением автоматически адаптируют время нагрева, анализируя сопротивление электродов в реальном времени. Для старых или бюджетных моделей необходима ручная корректировка согласно спецификациям производителя лампы.

Критерии выбора блока розжига

При подборе блока учитывайте следующие аспекты калибровки:

Автоматическая адаптация: интеллектуальные системы (например, CAN-шина) регулируют нагрев при колебаниях напряжения и температуры.
Диапазон регулировки: блоки с ручной настройкой должны охватывать интервал 0.3–3.0 секунды для совместимости с разными лампами.
Защита от перекалибровки: наличие схем, предотвращающих подачу импульса при обрыве цепи или дефекте электродов.

Тип блока	Точность калибровки	Риски при ошибке
Аналоговый (базовый)	±0.5 сек	Мерцание, сокращение ресурса лампы
Цифровой (стандарт)	±0.2 сек	Задержка зажигания в мороз
Процессорный (топ)	Автоподстройка	Отказ при критичных повреждениях

Проверяйте соответствие заводских настроек блока требованиям лампы D2S. Для ламп с изношенными электродами увеличивайте время нагрева на 15–20%, но не превышайте максимальный порог, указанный в документации. Использование осциллографа для контроля формы сигнала гарантирует точность калибровки.

Индикаторные системы для тестирования

Проверка работоспособности блока розжига D2S требует специализированных индикаторных систем, имитирующих нагрузку газоразрядной лампы. Без корректной эмуляции реальных условий эксплуатации диагностика может дать ложные результаты, особенно при оценке стабильности высоковольтного импульса и поддержки дуги.

Используйте только профессиональные тестовые стенды с интегрированной индикацией ошибок, способные фиксировать критические параметры: напряжение холостого хода (до 25 кВ), ток стабилизации дуги (0.4–0.5 А), частоту импульсов розжига (до 400 Гц). Самодельные решения на базе ламп накаливания или светодиодов не отображают реальную нагрузочную способность компонента.

Ключевые методы тестирования

Специализированные тестеры блоков розжига – обеспечивают комплексную диагностику через:

Визуальную индикацию статуса (светодиодные коды ошибок: отсутствие HV, перегрев, обрыв цепи)
Измерение напряжения/тока в режиме реального времени с выводом на цифровой дисплей
Автоматическое отключение при коротком замыкании

Осциллографический контроль – незаменим для анализа формы импульсов:

Фронт высоковольтного импульса (должен достигать 23-25 кВ за ≤3 мс)
Стабильность горения (ровная синусоида без просадок после розжига)
Отсутствие паразитных колебаний при работе на номинальной мощности

Тип индикации	Преимущества	Ограничения
Аналоговые вольтметры	Наглядность, устойчивость к помехам	Низкая точность при измерении импульсов
Цифровые мультиметры	Точность замеров постоянного напряжения	Не отображают динамику переходных процессов
Осциллографы	Полный анализ формы сигнала	Требует профессиональных навыков интерпретации

Важно: При отсутствии профессионального оборудования допускается кратковременная проверка штатной лампой D2S в затемнённом помещении (розовый/бело-голубой свет дуги подтверждает работу). Однако метод не выявляет деградацию компонентов и риск преждевременного выхода из строя.

Фиксация проводов: защита от вибрации

Надёжная фиксация проводки блоков розжига D2S критична для долговечности системы. Вибрации двигателя и неровности дорожного покрытия создают постоянные механические нагрузки, приводящие к перетиранию изоляции, обрыву контактов или короткому замыканию.

Некорректное крепление проводов ускоряет износ токоведущих жил и клеммных соединений, особенно в зонах контакта с металлическими элементами кузова. Это провоцирует нестабильную работу ксеноновых ламп, внезапное отключение фар или полный выход блока из строя.

Эффективные методы фиксации

Термостойкие нейлоновые стяжки с капроновыми базовыми креплениями – выдерживают высокие температуры под капотом
Вибрационные клипсы из силикона или резины – гасят резонанс и предотвращают смещение жгутов
Петлевой монтаж вблизи разъёмов – создаёт демпфирующий запас длины для компенсации тряски

Опасность	Последствие	Решение
Перетирание о кромки кузова	Короткое замыкание	Защитные гофро-рукава
Вибрационная усталость металла	Облом контактов в разъёмах	Двойная фиксация клипсой + стяжка

Обязательно исключи провисание кабелей: расстояние между точками крепления не должно превышать 25 см. Для участков вблизи подвижных элементов (амортизаторов, радиаторных рам) используйте спиральную защиту в сочетании с клеевыми площадками на термостойком скотче.

Распространенные признаки неисправности

Блок розжига D2S при выходе из строя демонстрирует ряд характерных симптомов, напрямую влияющих на работу ксеноновой лампы. Игнорирование этих признаков может привести к полному отказу освещения или повреждению смежных компонентов системы.

Диагностика неполадок упрощается при знании типичных проявлений неисправности. Своевременное выявление проблем позволяет избежать внезапной потери света во время движения и сокращает затраты на ремонт.

Ключевые индикаторы поломки

Отсутствие зажигания лампы – полная темнота в одной или обеих фарах при включенном освещении
Неустойчивое зажигание – лампа мигает при запуске, но не переходит в стабильный режим горения
Циклическое отключение – фара самопроизвольно гаснет через несколько минут работы, затем пытается включиться снова
Запах горелой изоляции – появление характерного запаха из моторного отсека или области фары
Видимые повреждения корпуса – оплавление пластика, трещины, почернение или следы электрической дуги
Асимметричная работа фар – заметная разница в яркости или цветовой температуре между правой и левой лампой
Звуковые аномалии – гудение, треск или щелчки, исходящие от блока при подаче напряжения

Влияние качества блока розжига на ресурс лампы D2S

Качество блока розжига напрямую определяет стабильность подачи напряжения и тока на лампу ксенона. Низкокачественные блоки генерируют импульсы с перепадами, превышающими номинальные значения, что вызывает деградацию электродов и газовой среды внутри колбы. Несоответствие характеристик запуска (например, избыточная мощность стартового импульса) провоцирует микротрещины в кварцевом стекле и ускоряет выгорание металлических компонентов.

Дешевые аналоги часто игнорируют защитные алгоритмы, такие как контроль обратного напряжения или подавление высокочастотных помех. Это приводит к работе лампы в аварийных режимах при скачках бортовой сети или коротких замыканиях. Постоянные перегрузки сокращают срок службы газоразрядного элемента на 30-70% даже при использовании оригинальных ламп.

Ключевые аспекты влияния

Критичные параметры блока:

Точность поддержки мощности – отклонения >5% вызывают перегрев колбы
Форма стартового импульса – пики свыше 23 кВ повреждают электроды
Стабильность горения – мерцание разрушает катодную зону

Последствия для лампы:

Потемнение кварцевой колбы из-за распыления вольфрама
Цветовые отклонения (сдвиг в фиолетовый/зеленый спектр)
Увеличение времени розжига до 15 секунд

Параметр блока	Ресурс лампы (оригинал)	Ресурс лампы (дешевый аналог)
Соответствие ISO 10604	2,000–2,500 часов	700–900 часов
Защита от переполюсовки	100% сохранность	Риск мгновенного выхода

Параметры электромагнитной совместимости

Электромагнитная совместимость (ЭМС) блоков розжига D2S критична для корректной работы бортовой электроники автомобиля. Несоответствие требованиям ЭМС провоцирует помехи в радиодиапазоне, сбои датчиков, ошибки ЭБУ и некорректное функционирование мультимедийных систем. Игнорирование этих параметров ведет к риску повреждения дорогостоящего оборудования и нарушениям безопасности.

При выборе блока оценивайте два ключевых аспекта: устойчивость к внешним электромагнитным воздействиям (immunity) и уровень создаваемых устройством помех (emission). Обязательным является соответствие международным стандартам, таким как ECE R10 (для Европы) и ISO 11452/ISO 7637, регламентирующим предельно допустимые значения излучаемых и кондуктивных помех.

Критерии оценки ЭМС

Кондуктивные помехи (conducted emissions): Измеряются по цепям питания. Превышение норм вызывает сбои в работе CAN-шины.
Излучаемые помехи (radiated emissions): Радиочастотное излучение в диапазоне 30 МГц – 1 ГГц. Влияет на GPS, Bluetooth, радиоприемники.
Импульсная устойчивость: Способность сохранять работоспособность при скачках напряжения (например, от генератора или стартера).
Электростатическая защита (ESD): Защита от статических разрядов до 15 кВ при обслуживании.

Параметр	Стандарт	Допустимый уровень
Кондуктивные помехи (питание)	ECE R10, ISO 7637-2	≤ 60 дБмкВ (150 кГц – 108 МГц)
Излучаемые помехи	ECE R10, ISO 11452-2	≤ 30 дБмкВ/м (30–300 МГц)
Импульсная нагрузка	ISO 7637-1	Устойчивость к броскам ±600 В

Блоки с сертификацией E-mark (ECE R10) гарантированно соответствуют строгим нормам для серийных авто. При тюнинге избегайте решений без маркировки E1/E4 – их применение незаконно и опасно. Для проверки ЭМС производители используют экранированные камеры (TEM-cell) и анализаторы спектра.

Проблема ложного определения обрыва цепи

Одной из наиболее распространенных и раздражающих проблем при работе с блоками розжига D2S является ложное срабатывание защиты от обрыва цепи лампы. Блок ошибочно диагностирует отсутствие лампы или обрыв в цепи питания, хотя физически цепь исправна и лампа подключена корректно.

Такая ошибка приводит к тому, что блок розжига аварийно отключает подачу высокого напряжения, прерывая процесс зажигания или работу уже зажженной лампы. Это проявляется в виде кратковременных вспышек света, периодического погасания лампы или полного отказа системы зажигаться после нескольких попыток.

Причины ложного срабатывания

Основными факторами, провоцирующими ложное определение обрыва, являются:

Электрические помехи (наводки): Паразитные электромагнитные импульсы от других систем автомобиля (катушки зажигания, генератор, электродвигатели) могут наводиться на провода питания лампы и "обманывать" схему контроля блока.
Повышенное сопротивление цепи: Использование проводов недостаточного сечения, некачественные контакты (окисление, плохая обжимка), чрезмерная длина проводов между блоком и лампой – все это увеличивает сопротивление в цепи, что блок может интерпретировать как обрыв или неисправность лампы.
Проблемы с "массой" (заземлением): Недостаточный контакт блока розжига или лампы с кузовом автомобиля (плохая "масса") создает обратный путь тока с высоким сопротивлением, нарушая нормальную работу цепи контроля.
Особенности схемотехники блока: Недорогие блоки могут иметь менее совершенные алгоритмы и фильтры для анализа состояния цепи, делая их более восприимчивыми к помехам и колебаниям параметров.

Последствия и решения

Ложные срабатывания не только делают работу ксенонового света нестабильной, но и создают дополнительную нагрузку на компоненты системы при постоянных попытках перезапуска. Для решения проблемы необходимо:

Установка помехоподавляющих фильтров (Ferrite Core / Ferrite Ring): Монтаж ферритовых колец на провода питания лампы непосредственно у разъема блока розжига является наиболее эффективным способом подавления высокочастотных помех.
Проверка и улучшение контактов: Тщательная зачистка и обжимка всех контактов в цепи (особенно "массы"), применение контактной смазки для защиты от окисления.
Оптимизация проводки: Использование проводов сечением не менее 1.5 мм², максимально возможное сокращение их длины между блоком и лампой. Прокладка проводов вдали от источников помех.
Качественное заземление: Обеспечение надежного контакта минусового вывода блока и "массы" лампы с кузовом автомобиля (зачистка металла до блеска, надежные болтовые соединения).
Выбор проверенных блоков розжига: Предпочтение блокам известных производителей, которые уделяют внимание качественной схемотехнике и эффективной защите от помех в цепи контроля лампы.

Сравнение весовых и габаритных показателей

Габариты и масса напрямую влияют на сложность установки блока розжига в ограниченном подкапотном пространстве. Компактные модели упрощают интеграцию в штатные посадочные места или труднодоступные зоны, тогда как крупногабаритные изделия требуют дополнительных креплений и могут создавать помехи соседним узлам.

Вес устройства определяет нагрузку на крепежные элементы и проводку, особенно в условиях вибрации. Облегченные конструкции снижают риски отрыва при эксплуатации, но излишнее уменьшение массы иногда свидетельствует об упрощении схемотехники или использовании дешевых материалов теплоотвода.

Типовые параметры блоков D2S

Тип блока	Вес (грамм)	Габариты (Д×Ш×В, мм)
Оригинальные (Philips, Osram)	180-220	90×40×35
Премиум-аналоги (Hella, Bosch)	160-190	85×38×32
Бюджетные аналоги	130-150	80×35×30
Ультракомпактные	100-120	75×30×25

Ключевые закономерности:

Оригинальные блоки имеют максимальный вес из-за усиленных радиаторов и металлических корпусов
Бюджетные аналоги выигрывают в компактности, но часто жертвуют эффективностью охлаждения
Ультракомпактные версии требуют проверки совместимости с конкретными фарами

Оптимальным считается баланс между минимальными габаритами и достаточной массой, обеспечивающей стабильный теплоотвод – обычно в диапазоне 150-180 грамм при размерах 80-85×35×30 мм. Вес ниже 140 грамм требует тщательной проверки системы охлаждения.

Сертификация ECE-R37 и международные аналоги

Сертификация ECE-R37 – ключевой стандарт безопасности для автомобильных ламп в Европе и странах, присоединившихся к Соглашению ООН. Она гарантирует соответствие продукции строгим требованиям к световому потоку, цветовой температуре, виброустойчивости и электробезопасности. Для блоков розжига D2S это означает обязательную совместимость с лампами, прошедшими данную сертификацию, и способность обеспечивать стабильные параметры пуска и горения дуги на протяжении всего срока службы.

При выборе блока необходимо убедиться в наличии маркировки "E" с номером страны-одобрителя (например, E1 – Германия) и кода омологации. Отсутствие этих обозначений свидетельствует о несоответствии европейским нормам, что может привести к некорректной работе фары, ослеплению встречных водителей или преждевременному выходу лампы из строя. Совместимость блока с сертифицированными лампами критична для безопасности и легальности эксплуатации.

Международные нормативы и эквиваленты

Помимо ECE-R37, при выборе блока розжига D2S следует учитывать региональные стандарты:

SAE J2597 (США): Определяет требования к ксеноновым системам для североамериканского рынка, уделяя особое внимание электромагнитной совместимости (EMC).
JIS D 5500 (Япония): Устанавливает параметры для японских и азиатских автомобилей, включая устойчивость к экстремальным климатическим условиям.
GB (Китай): Национальные стандарты КНР, обязательные для продукции, реализуемой на китайском рынке.
DOT FMVSS 108 (США): Регулирует общие требования к автомобильному освещению, включая совместимость компонентов.

Хотя эти стандарты не являются прямыми аналогами ECE-R37, они регламентируют аналогичные аспекты безопасности и производительности. Оптимальный блок розжига D2S должен поддерживать работу с лампами, сертифицированными по нескольким стандартам, особенно если автомобиль эксплуатируется в разных регионах или подвергается тюнингу. Проверка соответствия международным нормам минимизирует риски отказа системы и обеспечивает легальность использования.

Мониторинг температуры нагрева корпуса

Контроль температуры корпуса блока розжига D2S критичен для предотвращения термической деградации компонентов: перегрев снижает ресурс конденсаторов, полупроводников и изоляции, провоцируя преждевременный отказ. Оптимальный диапазон эксплуатации – 40–85°C; превышение этих значений на 10–15°C сокращает срок службы на 30–50%, особенно в подкапотном пространстве с ограниченным теплообменом.

Основные источники нагрева – импульсные преобразователи и силовые транзисторы, генерирующие до 90% тепловой нагрузки. Дополнительные факторы – близость к двигателю, отсутствие принудительного охлаждения и экранирование от вентиляции. Пиковые температуры возникают при длительной работе на высокой мощности или в условиях повышенной влажности, ускоряющей коррозию контактов.

Методы контроля и оптимизации

Эффективные стратегии мониторинга включают:

Термодатчики NTC – интегрируются в плату для непрерывного измерения с точностью ±2°C. Данные обрабатываются микроконтроллером, который регулирует выходную мощность или активирует защитное отключение.
Термопасты и радиаторы – алюминиевые ребристые рассеиватели с теплопроводностью от 5 Вт/м·К, комбинируемые с керамическими подложками. Ключевые параметры материалов:

Материал	Теплопроводность (Вт/м·К)	Макс. температура
Силиконовая паста	0.8–3.5	200°C
Алюминий (сплав)	160–200	250°C
Керамика Al₂O₃	24–30	450°C

Проектировочные меры: размещение блока в зоне обдува вентилятором, использование корпусов IP67 с дренажными каналами конденсата, выбор бескорпусных микросхем в термостойком исполнении (например, H-класс). Для диагностики применяют тепловизионные камеры с погрешностью не более 5% – сканирование выявляет «горячие точки» на разъемах и участках пайки.

Техника замены без демонтажа фары

Замена блока розжига D2S без снятия фары требует тщательной подготовки и знания конструкции автомобиля. Прежде всего, убедитесь в наличии свободного доступа к задней части фары через моторный отсек или колесную арку – это критически важно для успешного выполнения работы без демонтажа узла.

Очистите зону вокруг штатного разъема блока розжига от грязи и пыли, используя сжатый воздух или щетку. Отсоедините старый блок, нажав на фиксатор разъема и аккуратно потянув его по направлению от корпуса – избегайте резких движений, чтобы не повредить провода.

Пошаговая последовательность операций

Снимите защитные резиновые колпаки фары, обеспечив доступ к блоку розжига.
Отключите штатную проводку, запомнив ориентацию разъемов (сфотографируйте соединения для надежности).
Освободите крепление блока: на большинстве моделей достаточно отщелкнуть пластиковую застежку или открутить один винт.

Установите новый блок в обратной последовательности, соблюдая ключевые правила:

Проверьте совпадение маркировки разъемов (AMP, Hella, Mitsuba)
Убедитесь в плотной посадке уплотнителей и отсутствии перегибов проводов
Не прикладывайте силу при соединении коннекторов

Типичные ошибки	Последствия	Профилактика
Перепутанная полярность	Выход из строя блока/ксенона	Сверка с маркировкой на корпусе
Повреждение уплотнителя	Запотевание фары	Смазка силиконом перед установкой

После подключения выполните тестовый запуск системы, не закрывая моторный отсек – убедитесь в стабильном розжиге лампы и отсутствии посторонних звуков (треск, гудение). При обнаружении неполадок немедленно отключите питание и проверьте правильность монтажа.

Обязательно зафиксируйте блок в штатном положении с помощью родного крепежа, даже если он кажется надежно застрявшим. Вибрации при движении могут расшатать незакрепленный компонент, что приведет к обрыву проводов или повреждению колбы.

Устранение приоритетных ошибок через диагностику

Современные блоки розжига D2S оснащены системами самодиагностики, фиксирующими критические отклонения в работе. При обнаружении ошибок блокировка зажигания лампы или переход в аварийный режим предотвращают выход из строя дорогостоящих компонентов. Своевременное считывание кодов неисправностей через диагностический разъем OBD-II позволяет точно определить проблемный узел.

Ключевые ошибки, требующие немедленного вмешательства: "превышение напряжения на выходе" (повреждение высоковольтных проводов), "обрыв цепи управления" (проблемы с CAN-шиной), "перегрев блока" (неисправность охлаждения). Игнорирование этих сигналов ведет к каскадным поломкам – от выгорания контроллера до разрушения электродов ксеноновой лампы.

Алгоритм устранения неисправностей

Сканирование электронных систем с использованием совместимого диагностического сканера (Launch, Autocom). Фиксация кодов ошибок в памяти блока.
Верификация данных через мониторинг параметров в реальном времени:
- Напряжение бортовой сети (норма: 13.2-14.7V)
- Температура корпуса блока (макс. 85°C)
- Частота импульсов зажигания

Проверка смежных компонентов:

Ошибка	Контролируемые элементы
P1630	Целостность предохранителей, масса кузова
B1517	Разъемы лампы, отсутствие окислов
C1081	Состояние изоляции высоковольтных проводов

Тестирование под нагрузкой с применением осциллографа для анализа формы выходного импульса. Деформация сигнала указывает на деградацию силовых транзисторов.

После устранения первопричины обязательна аппаратная сброс ошибок через диагностическое оборудование. Ручное снятие клеммы АКБ не стирает ошибки в постоянной памяти контроллера блока розжига. Тестовый запуск системы должен подтвердить отсутствие аварийных сигналов при работе на всех режимах мощности.

ТОП-5 производителей блоков розжига для D2S

Качественный блок розжига – критически важный компонент для стабильной работы ксеноновых фар. От его надежности зависит не только яркость освещения, но и безопасность движения в темное время суток.

При выборе оптимального варианта следует учитывать совместимость с лампой D2S, устойчивость к перепадам напряжения, качество сборки и защиту от перегрева. На рынке выделяются несколько проверенных брендов.

Philips – эталон качества с безупречной репутацией. Блоки отличаются мгновенным холодным стартом (-40°C), точной электронной стабилизацией тока и керамическими изоляторами. Гарантируют до 5000 циклов розжига.
OSRAM – немецкая точность и инновационные решения. Особенности: встроенная защита от короткого замыкания, алюминиевый антикоррозийный корпус и адаптация к скачкам напряжения до 24V. Оптимальное соотношение цены и ресурса.
Panasonic – японская надежность в компактных корпусах. Уникальные черты: устойчивость к вибрациям, минимальное энергопотребление в режиме ожидания и интеллектуальная диагностика лампы. Рекомендованы для премиальных авто.
Hella – специализированные решения для сложных условий. Оснащаются двойной изоляцией высоковольтных проводов, защитой от электромагнитных помех и системой аварийного отключения при перегрузке. Лидер по термостойкости.
Bosch – эталонная совместимость с европейскими авто. Преимущества: встроенный подавитель помех для аудиосистемы, медные токопроводящие шины и автоматическая калибровка под износ лампы. Выдерживает экстремальную влажность.

Список источников

При подготовке материалов по выбору блоков розжига D2S использовались авторитетные технические ресурсы и практические руководства. Анализ опирался на спецификации производителей и экспертные оценки.

Ключевые источники включают документацию компаний-разработчиков, профильные автомобильные издания и отраслевые исследования. Ниже приведена структурированная подборка материалов для углубленного изучения темы.

Техническая и аналитическая база

Официальные каталоги производителей: Philips Automotive Lighting, OSRAM, HELLA GmbH & Co. KGaA
Технические бюллетени IEEE по электронным системам автомобильного освещения
Сравнительные исследования ресурса «Auto Elektronik» (2020-2023 гг.)
Протоколы испытаний НИИ автомобильного электрооборудования

Руководства по установке: Bosch Automotive Aftermarket, Denso Technical Support
Материалы отраслевого портала «Автосветотехника» (раздел газоразрядных систем)
Монография «Современные системы освещения транспортных средств» (Изд. МГТУ «МАМИ»)
