Блок розжига ксенона с обманкой - устройство, разновидности, монтаж и обслуживание

Статья обновлена: 04.08.2025

Переход на ксеноновое освещение автомобиля гарантирует яркий свет и улучшенную видимость, но требует корректной совместимости с бортовой электроникой.

Стандартная проблема – ошибка "Check Headlamp" при замене галогенных ламп на ксенон. Блоки розжига с интегрированной обманкой решают эту задачу, эмулируя работу штатных ламп для штатных систем контроля.

Статья детально исследует функции блоков розжига, классифицирует типы эмуляторов CAN/LED, демонстрирует последовательность подключения и разбирает критичные правила эксплуатации для защиты фар и автомобиля.

Основные задачи блока розжига в ксеноновой системе

Генерация высоковольтного импульса достаточной мощности для пробоя газовой среды в ксеноновой лампе. Стандартные автомобильные сети (12В) неспособны создать необходимое напряжение (до 25 кВ), поэтому блок трансформирует низкое входное напряжение в кратковременный высоковольтный разряд, инициирующий дуговой разряд внутри колбы.

Обеспечение стабильного электропитания после розжига. После создания дуги блок снижает напряжение до рабочего уровня (порядка 85В) и поддерживает постоянный ток горения (обычно 0.5–3.5А), компенсируя колебания бортового напряжения и сопротивления лампы для предотвращения мерцания или затухания.

Дополнительные функции

Контроль исправности системы: диагностика обрывов цепи, перегорания ламп и коротких замыканий с автоматическим отключением для защиты компонентов.
Коррекция пускового тока: предотвращение перегрузки при включении плавным повышением мощности после розжига.
Компенсация деградации лампы: адаптация параметров питания по мере старения ксеноновой колбы для сохранения светового потока.
Обеспечение совместимости с CAN-шиной: передача сигналов обманки для корректной работы бортовой диагностики (error-free режим).

Понятие CAN-шины и проблемы совместимости с бортовым компьютером

CAN-шина (Controller Area Network) – это двупроводная цифровая сеть, связывающая электронные блоки управления (ЭБУ) в автомобиле. Она передает данные обновлениями 500+ раз в секунду, обеспечивая синхронизацию работы двигателя, фар, подушек безопасности и других систем. При подключении ксеноновых ламп блок розжига с обманкой должен корректно интегрироваться в эту сеть, чтобы избежать конфликта протоколов.

Совместимость нарушается при несовпадении параметров CAN-сообщений. Бортовой компьютер ожидает токовые характеристики галогенных ламп (55W для ближнего света), тогда как ксенон потребляет 35W. Это вызывает ошибки вроде «неработающая лампа» или «короткое замыкание». Обманка имитирует нагрузку лампы, подменяя реальные данные, но устаревшие блоки могут использовать некорректные протоколы или частоты шины, что провоцирует сбои.

Типичные проблемы и решения

Ошибки на приборной панели: Даже при установке обманки бортовой компьютер может распознать эмуляцию как неисправность из-за отличий CRC-сумм в CAN-командах.
Конфликт ПО: Обновление ПО автомобиля способно заблокировать работу блоков, не поддерживающих новые алгоритмы диагностики.
Пропуск данных: Дешевые блоки часто игнорируют запросы диагностики от ЭБУ, вызывая постоянное мигание индикаторов.

Для нивелирования рисков требуются блоки с поддержкой мультипротокольной эмуляции (ISO 15765-4 для CAN, J1939 для грузовиков) и калибровкой под конкретную модель авто. Перед покупкой необходимо сверять версию блока с рекомендациями автопроизводителя и обновлять прошивку при ошибках.

Для чего нужна обманка (эмулятор) в ксеноновой оптике

Обманка (эмулятор) решает ключевую проблему совместимости при установке ксеноновых ламп в автомобили, изначально оснащённые галогенной оптикой. Бортовой компьютер таких авто постоянно контролирует цепь фар через систему самодиагностики CAN-BUS, измеряя сопротивление нитей накаливания или потребляемый ток.

При замене галогенных ламп на ксеноновые возникает принципиальная разница в физических характеристиках оборудования. Ксеноновые лампы не имеют нитей накаливания и требуют работы через отдельный блок розжига, что резко снижает потребление тока в цепи фары после старта.

Основные функции обманки:

Обход диагностики: Имитирует электромагнитные параметры галогенной лампы (сопротивление ~2.5-5 Ом и стабильный токопоток), "обманывая" CAN-BUS.
Предотвращение ошибок: Блокирует сигналы "Check Light" и автоматическое отключение фар из-за несоответствия параметров.
Коррекция мерцания: Стабилизирует напряжение в цепи, устраняя хаотичное мигание ксенона при включении.

Типы эмуляторов по принципу работы:

Резисторные (пассивные): Простые сборки на мощных резисторах, создающие имитацию нагрузки.
Конденсаторные: Гасят импульсные помехи от блока розжига через фильтрацию тока.
Микропроцессорные (активные): "Умные" устройства с чипами, динамически подстраивающие сигналы под конкретную модель авто.

Критерий	Последствия без обманки	Результат с обманкой
Диагностика CAN-BUS	Ошибка "Check Light", принудительное отключение фар	Штатный режим работы, отсутствие предупреждений
Энергопотребление	Некорректное считывание (снижение тока → ошибка)	Стабильные "галогенные" параметры в диагностическом диапазоне

Различия между блоками розжига для би-ксенона и обычных ламп

Блоки розжига для би-ксенона кардинально отличаются от блоков для обычных ксеноновых ламп наличием дополнительного функционального модуля. Этот модуль управляет электромагнитным приводом лампы, отвечающим за переключение между ближним и дальним светом. В би-ксеноновых системах блок не только инициирует дуговой разряд, но и координирует механическое перемещение шторки или линзы внутри фары.

Обычные блоки розжига для моно-ламп работают исключительно с одним фиксированным режимом свечения без подвижных элементов. Они не оснащены контроллерами для управления электромеханическими компонентами, а их выходное напряжение и сила тока стабилизированы под конкретный тип газоразрядной лампы без необходимости динамической адаптации. Совместимость между двумя типами блоков отсутствует: установка блока для обычных ламп на би-ксенон исключит функцию переключения света.

Ключевые технические особенности

Функция	Блоки для би-ксенона	Блоки для моно-ламп
Управление электроприводом	Встроено (2-канальное)	Отсутствует
Точность выходного напряжения	Динамическая коррекция ±0.1 кВ	Фиксированный параметр
Защита от перегрузки	Трехуровневая	Базовая

Ошибка подключения блоков вызывает необратимые повреждения: би-ксеноновые лампы при работе с обычными блоками теряют способность переключения режимов, а электромеханические компоненты могут выгореть из-за отсутствия управляющих сигналов. Корректная идентификация типа лампы – обязательное условие при выборе оборудования.

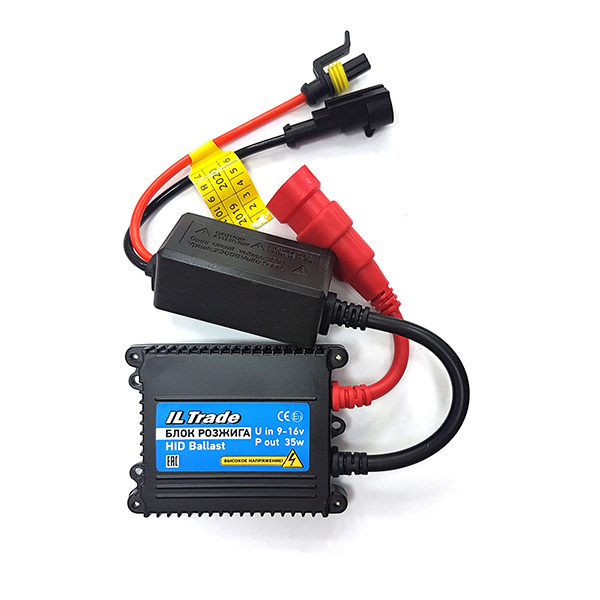

Конструкция Slim Ballast: компактные модели для сложного монтажа

Конструктивно Slim Ballast отличается от стандартных блоков розжига, прежде всего, своей плоской формой и минималистичным корпусом. Главным преимуществом такой конструкции является радикальное уменьшение занимаемого объема, что позволяет устанавливать блоки в стесненных пространствах (как внутри фар, так и в узких нишах подкапотного пространства), где использование стандартных "кирпичей" часто физически невозможно. Корпус Slim моделей изготавливается из прочного термостойкого пластика или металлического сплава с развитым радиатором для отвода тепла.

Электронная начинка Slim Ballast спроектирована с максимальной плотностью монтажа высококачественных компонентов, устойчивых к вибрациям и перепадам температуры. Несмотря на миниатюрные размеры, эти блоки обеспечивают необходимый уровень выходного напряжения для стабильного розжига и горения ксеноновой лампы. Критически важную роль играет эффективность теплоотвода: компактная конструкция предъявляет повышенные требования к системе охлаждения электронных компонентов внутри корпуса.

Ключевые особенности и моменты установки

Особенности конструкции Slim Ballast:

Минимальная толщина: Главная отличительная черта – плоский профиль (часто менее 15-20 мм), позволяющий устанавливать блоки под фарами или в их задней части.
Компоновка электроники: Высокая плотность расположения компонентов требует использования печатных плат высокой интеграции и надежных высокочастотных преобразователей.
Система теплоотвода: Интегрированные алюминиевые радиаторы или металлизированные поверхности корпуса обеспечивают стабильный тепловой режим. Для некоторых моделей актуален монтаж металлической поверхностью к кузову автомобиля для улучшения охлаждения.
Надежная герметизация: Корпуса обладают высокой степенью защиты от влаги и пыли (классы IP65/IP67), так как места их монтажа часто уязвимы.

Монтаж Slim Ballast требует внимания к нескольким аспектам:

Выбор места установки: Приоритет отдается точкам с эффективным естественным охлаждением и защитой от прямого воздействия воды, грязи и сильных вибраций двигателя (например, внутренняя часть крыла на металлическом основании, защищенная полость за фарой на специальном креплении, ниша бампера).
Обеспечение теплового режима: Недопустима изоляция блока теплоизолирующими материалами или установка впритык к другим горячим агрегатам. Металлическая поверхность блока должна иметь возможность рассеивать тепло в воздух или передавать его на металлический элемент кузова.
Надежное крепление: Обязателен жесткий монтаж корпуса болтами или надежными хомутами на металлическое основание кузова автомобиля. Это предотвращает повреждение из-за вибраций, а также улучшает теплоотвод. Никогда не следует фиксировать блок на пластиковых деталях подкапотного пространства или оставлять болтающимся на проводах.
Защита проводки: Подключенные провода должны быть надежно зафиксированы и защищены от перетирания и контакта с подвижными или горячими частями двигателя.

Таблица: Сравнение термопараметров балластов

Параметр	Типовой Стандарт Ballast	Slim Ballast
Материал корпуса	Пластик, Реже металл	Металлический сплав, Пластик с метал. радиатором
Толщина, мм	30 - 50	12 - 25
Температура критическая	~110°C	~90-95°C* (треб. улучшенного охлаждения)
Миним. свободное пространство	Большой объем вокруг	Требуется воздушный зазор поверх корпуса для охлаждения

*Температура указана усредненно и зависит от конкретной модели и качества исполнения системы охлаждения корпуса.

Эксплуатация Slim Ballast предъявляет повышенные требования к качеству установки и регулярной проверке состояния места крепления. Особенно критичны первые месяцы использования. Вибрации, перегрев из-за плохого теплоотвода или забитого грязью радиатора – главные риски для тонкой электроники таких блоков. Регулярный осмотр точек крепления и состояния контактов поможет обеспечить долгий срок службы балласта.

Особенности и применение блоков розжига Standard Ballast

Блоки розжига Standard Ballast обеспечивают стабильное питание ксеноновых ламп, преобразуя напряжение бортовой сети (12 В) в высоковольтные импульсы до 25 кВ, необходимые для розжига. Ключевые особенности включают встроенную защиту от короткого замыкания, переполюсовки и перегрузки, а также устойчивость к экстремальным температурам (от -40°C до +105°C). Компактный корпус с классом защиты IP68 гарантирует герметичность и виброустойчивость, а широкий диапазон входного напряжения (8–24 В) обеспечивает совместимость с большинством автомобилей.

Интеграция обманки (деколдера) является важным аспектом: модуль имитирует сопротивление штатной лампы накаливания, предотвращая появление ошибки бортового компьютера. Это позволяет законно использовать ксенон в фарах, изначально рассчитанных на галоген, без вмешательства в CAN-шину. Решения доступны для всех типов колб (D1S, D2S, D3S и др.) и поддерживают быстрое зажигание при повторном включении.

Преимущества и рабочие параметры

Надежность: Автоматическое отключение при перегреве или скачках напряжения продлевает срок службы ламп.
Совместимость: Работает с 35W/55W лампами и системами Bi-Xenon через штатные разъемы.
Энергоэффективность: КПД до 85% снижает нагрузку на генератор.
Тишина: Отсутствие гудения благодаря инновационной схеме преобразования тока.

Параметр	Значение	Эффект
Время розжига	≤ 3 сек	Мгновенное включение фар
Пиковое напряжение	25 кВ	Розжиг при –40°C
Режим ошибок	Flicker-Free	Отсутствие мерцания при неисправностях

Классификация обманок: резисторные и цифровые CAN-эмуляторы

Обманки для блоков розжига ксенона делятся на две основные категории: резисторные (аналоговые) и цифровые CAN-эмуляторы. Резисторные обманки представляют собой пассивные устройства, которые подключаются параллельно цепи фары и имитируют электрическую нагрузку штатной галогенной лампы. Они состоят из мощных резисторов, рассчитанных на определённое сопротивление, что позволяет обмануть систему диагностики, предотвращая появление ошибки "отсутствие лампы" на приборной панели.

Цифровые CAN-эмуляторы работают по иному принципу: они подключаются непосредственно к CAN-шине автомобиля и программно генерируют корректные сигналы для электронного блока управления (ЭБУ). Это активные устройства с микропроцессором, которые считывают, анализируют и подменяют данные о состоянии фар, полностью эмулируя работу штатных ламп. Такие эмуляторы требуют точной настройки под конкретную модель авто.

Критерий	Резисторные обманки	CAN-эмуляторы
Принцип действия	Подмена нагрузки резисторами	Генерация корректных сигналов в CAN-шину
Совместимость	Авто без CAN-шины/простой диагностики	Современные авто с CAN-шиной (2010+)
Надёжность	Риск перегрева, ограниченный ресурс	Высокая стабильность, защита от сбоев
Вероятность ошибок	Могут не работать в сложных системах	Блокируют ошибки на 99%
Монтаж	Врезка в цепь фары, риск КЗ	Подключение к CAN-разъёму
Стоимость	Низкая (200-800 руб.)	Высокая (1500-5000 руб.)

Как подобрать блок розжига под мощность ксеноновой лампы

Мощность блока розжига должна строго соответствовать мощности устанавливаемой ксеноновой лампы. Стандартные значения составляют 35W, 55W и 75W – использование блока с параметрами, отличающимися от номинала лампы, приведет к некорректной работе или выходу компонентов из строя. Проверьте маркировку на лампе или техническую документацию для определения точного значения мощности.

Несовпадение мощности вызывает критические проблемы: слишком слабый блок не сможет стабильно поддерживать дуговой разряд и будет отключаться, а чрезмерно мощный спровоцирует перегрев колбы, оплавление контактов и сокращение ресурса лампы. Например, лампу 55W нельзя эксплуатировать с блоком 35W – дуга погаснет через несколько минут после старта.

Сопоставление параметров – для лампы 35W необходим блок 35W, для 55W – 55W, для 75W – 75W;
Вольт-амперные характеристики – уточните в спецификациях диапазон рабочих токов и напряжения розжига (обычно 8-20 кВ);
Единый тип тока – лампы переменного тока (AC) совместимы только с AC-балластами;
Надежность источника – выбирайте блоки с запасом по пиковой нагрузке (минимум +10%).

Мощность лампы	Тип блока	Риски при несоответствии
35W	Блок 35W	Перегрев лампы (с блоком 55W)
55W	Блок 55W	Перегорание схемы (с блоком 75W)
75W	Блок 75W	Потеря стабильности дуги (с блоком 35W)

Важно: при замене лампы учитывайте их парное потребление – два элемента по 55W требуют суммарной мощности 110W, что критично для ресурса генератора автомобиля.

Соответствие типов обманок модели автомобиля

Универсальной обманки, подходящей абсолютно для любой марки и модели автомобиля, не существует. Электронные системы управления фарами, бортовые сети (CAN/LIN шины) и алгоритмы проверки ламп различаются существенно даже между моделями одного производителя. Использование неправильно подобранной обманки приведет к ошибкам блока управления кузовом (BCM) типа «Неисправность лампы ближнего света» или «Обрыв по нити накала», срабатыванию аварийных режимов работы фар или полному отключению ксенонового света.

Выбор обманки строго зависит от года выпуска автомобиля, конкретной марки и модели, а также типа и версии установленного блока управления (BCM). Критически важно учитывать способ, которым автомобиль контролирует лампы ближнего света – подает ли BCM низковольтный управляющий сигнал на реле или сразу на лампу, использует ли он резистивный мониторинг нагрузки, проверяет ток потребления через ШИМ-широтно-импульсную модуляцию или проводит цифровую диагностику по CAN-шине.

Типы обманок и их адаптация к моделям

Основные причины несовместимости обманок и автомобиля:

Неверный тип сигнала эмуляции: Автомобиль ожидает резистивную нагрузку, а стоит емкостная обманка (или наоборот).
Несоответствие параметров: Значение симуляции сопротивления или емкости обманки не соответствует требуемому бортовой сетью конкретного авто.
Отсутствие цифровой эмуляции (CAN): Машина использует цифровой опрос лампы через CAN-шину, а установлена простая аналоговая обманка.
Неверная логика работы CAN-модуля: Даже специализированная CAN-обманка может быть «заточена» под другую версию ПО BCM и отправлять не те ответные пакеты данных.

Тип Обманки	Принцип Работы	Подходящие Автомобили / Особенности	Адаптация к Модели
Резисторная (Конденсаторная)	Создает эквивалентную нити накала лампы накаливания нагрузку (резистивную или емкостную).	Старые модели (до ~2004-2007 гг.) без CAN/LIN шин. Азиатские, некоторые бюджетные европейские бренды (простые системы мониторинга).	Нет. Подбирается конкретное значение Ом (Ω) или мкФ (μF). Не подходит для CAN-автомобилей.
CAN/LIN-Модуль	Подключается к CAN/LIN сети, считывает запросы BCM и отправляет корректные цифровые ответы об исправности "лампы".	Современные автомобили (~2007 г.в. и новее), использующие CAN/LIN-диагностику ламп (VW, Audi, Skoda, BMW, Mercedes, Toyota, Nissan, KIA, Hyundai и др. после ~2007-2012 гг.).	Высокая. Конкретно заточен под марку, модель, платформу и часто под ревизию бортовой сети. Для VAG - часто конкретная модель (Golf 5, Passat B6). Для BMW - платформа (E8x, E9x, Fxx).
Цифровой эмулятор (OBD2)	Программируется через диагностический разъем OBD2, изменяет софт BCM для игнорирования проверки лампы или добавления "виртуальной" нагрузки.	Автомобили с поддерживаемыми блоками BCM (изначально рассчитанными на работу с галогенными лампами). Широкий спектр европейских, американских (Ford), корейских марок.	Требуется. Программирование обязательно проводится с учетом точной модели авто, года и версии блока управления.
Универсальные Смарт-Боксы	Часто CAN-модули с широким списком поддерживаемых протоколов. Или адгезивные блоки, эмулирующие переходные процессы нити накала.	Наборы известных производителей (например, Philips/Osram Xenstart Eco/MV) либо универсальные CAN-боксы с переключателем режимов. Иногда подходят для сложных случаев на FORD.	Иногда имеют перемычки/переключатели типов протокола. Не гарантирует работу на всех машинах в своем заявленном перечне без проверки.

Ключевой вывод: Приобретение обманки строго по данным марки ТОЧНОЙ МОДЕЛИ, ГОДУ ВЫПУСКА и, желательно, VIN-коду или информации о версии BCM критически важно. Перед покупкой необходимо изучить информацию от производителей обманок для совместимости именно с вашим авто. Установка неподходящей обманки стабильной работы не обеспечит.

Необходимые инструменты для самостоятельной установки

Перед началом работ подготовьте минимальный набор инструментов, обеспечивающий безопасное и корректное подключение компонентов. Отсутствие подходящего оборудования повышает риск повреждения проводки или возникновения короткого замыкания.

Убедитесь, что автомобиль обесточен – снимите клеммы с аккумулятора. Проверьте совместимость блоков розжига и обманки с вашей моделью авто, изучив техническую документацию.

Базовый комплект

Торцевые ключи (6–13 мм) или набор головок для крепления блоков к кузову
Клещи для съёма изоляции с регулируемым захватом
Кримпер (обжимные клещи) для надежной фиксации клемм
Термоусадка или изолента для герметизации соединений
Мультиметр для прозвона цепей

Расходные материалы

Материал	Назначение
Медные кабели 1.5–2.5 мм²	Замена штатной проводки при необходимости
Влагозащитные пластиковые хомуты	Фиксация блоков и проводов
Электротехническая смазка	Обработка контактов от коррозии

Важно: Обманка всегда устанавливается после блока розжига в разрыв цепи контроля ламп! Используйте только комплектные разъемы для исключения ошибок в полярности.

Демонтаж штатной оптики и блоков (для замены)

Перед началом работ обесточьте автомобиль, отсоединив отрицательную клемму аккумулятора для предотвращения коротких замыканий. Подготовьте набор инструментов: торцевые ключи, отвертки (крестообразные и плоские), пластиковые монтажки для аккуратного снятия облицовки салона.

Снимите защитные элементы: открутите крепления колесных арок или бампера (если требуется доступ через крылья), демонтируйте резиновые заглушки в моторном отсеке. Отсоедините разъемы питания фар, предварительно разблокировав фиксаторы – избегайте вырывания проводов.

Этапы демонтажа компонентов

Снятие фар:
- Открутите крепежные болты корпуса фары (обычно 2-4 шт.)
- Извлеките устройство, придерживая снизу
- Отсоедините разъемы ламп и поворотников
Извлечение штатных ксеноновых блоков:
- Обнаружьте блоки розжига (металлические коробки около фар или под передними крыльями)
- Снимите крепления (хомуты или болты)
- Аккуратно отключите высоковольтный кабель от лампы и низковольтный разъем
Монтаж новых компонентов:
- При необходимости установите адаптеры-обманки в разъемы фар
- Замените фары или блоки, фиксируя в обратном порядке демонтажу

Ключевые требования безопасности

Действие	Риск	Профилактика
Работа под напряжением	Поражение током, повреждение ЭБУ	Проверка отсутствия напряжения тестером
Снятие высоковольтных проводов	Опасный разряд (до 25000 В)	Демонтаж при заглушенном двигателе спустя 10 минут
Хранение демонтированных блоков	Повреждение чувствительной электроники	Упаковка в антистатические пакеты

После установки новых элементов подключите аккумулятор и проверьте функциональность фар без запуска двигателя. Убедитесь в отсутствии ошибок на приборной панели и герметичности соединений корпусов фар.

Техника безопасности при работе с высоким напряжением

Ксеноновые балласты генерируют импульсы напряжением 15‒30 кВ, способные вызвать смертельный удар током даже при кратковременном контакте. Никогда не пренебрегайте полным обесточиванием системы перед манипуляциями с блоком розжига, обманкой или проводкой – все операции выполняйте при отключенном аккумуляторе автомобиля.

Обязательно используйте сертифицированные диэлектрические перчатки (класс защиты не ниже 00), инструмент с изолированными рукоятями и резиновый коврик под ногами. Контролируйте состояние изоляции проводов: микротрещины или потертости на высоковольтных кабелях многократно повышают риск пробоя при пробном включении системы после монтажа.

Ключевые правила и процедуры

Порядок отключения: Сначала заглушите двигатель, затем отсоедините клемму "-" АКБ и выждите 5 минут для разряда конденсаторов блока.
Блокировка питания: Закрепите на клемме аккумулятора изоляционную накладку и повесьте табличку "Не включать! Работают люди".
Проверка напряжения: Перед началом работы убедитесь мультиметром в отсутствии напряжения на клеммах блока розжига и разъёмах ламп.
Условия окружающей среды: Запрещены работы во влажной среде, под дождём или на мокрых поверхностях. Следите за сухостью рук и обуви.
Требования к точке установки: Фиксируйте балласт минимум в 10 см от двигателя, топливных магистралей и легкооплавляемых деталей. Обеспечьте вентиляцию корпуса.
Эксплуатация: При включенном зажигании никогда не прикасайтесь к разъёмам ламп. Трещины на колбе ксеноновой лампы требуют немедленной замены из-за риска пробоя.

Важно! Обманки (canbus-эмуляторы) не являются защитным оборудованием. Их функция – исключение ошибок бортового компьютера, но они не снижают опасность высоковольтной части системы.

Выбор места для монтажа блока розжига в подкапотном пространстве

Основными критериями являются защита от внешних воздействий и технологичность подключения проводов. Блок розжига должен располагаться на металлической поверхности автомобиля для обеспечения электромагнитной совместимости и эффективного теплоотвода, избегая пластиковых элементов кузова.

Минимизируйте длину высоковольтных проводов к ксеноновым лампам, так как это снижает риск пробоя и электромагнитных помех. Параллельно обеспечьте непрямой контакт с подвижными деталями двигателя и зонами повышенного нагрева (выше 80°C), такими как выпускной коллектор или радиатор охлаждения.

Правила размещения:

Фиксация: Используйте штатные кронштейны или термостойкий двухсторонний скотч
Гидрозащита: Избегайте зон прямого попадания воды (ниже фар, перед радиатором)
Доступность: Оставляйте зазор 3-5 см для вентиляции обслуживания

Рекомендованные зоны:

Место	Преимущества
Стаканы фар	Минимальная длина проводов, естественное охлаждение
Полки багажного отсека (седаны)	Защита от влаги и грязи
Заглушки в лонжеронах	Заводские крепления, изоляция от вибрации

Обязательно проверяйте отсутствие натяжения жгутов после монтажа!

Правильная установка Slim-блоков в ограниченные полости

Монтаж компактных блоков розжига (Slim) в стесненных пространствах требует точного позиционирования. Плотное прилегание к металлическим поверхностям обеспечивает эффективный теплоотвод, критичный для предотвращения перегрева. Избегайте зон с прямым воздействием воды, вибрации и температур выше 85°C, особенно вблизи двигателя или выхлопной системы.

Обязательна проверка длины штатной проводки до фиксации блока – натяжение проводов недопустимо. Для сложных конфигураций используйте термостойкие удлинители с сечением не менее 1.5 мм². Герметизируйте соединения гидроизоляционными колпачками, даже если блок имеет заводскую влагозащиту.

Алгоритм монтажа

Подготовка основания: Обезжирьте металлическую поверхность изопропиловым спиртом. При креплении скотчем 3M удалите защитную пленку только после примерки.
Фиксация:
- Для клеевого монтажа: прижмите блок на 30 секунд
- Для хомутов: установите резиновые проставки между корпусом и крепежом
Организация проводов: Уложите жгуты параллельно, избегая перехлестов. В точках контакта с кузовом наденьте текстолитовые втулки или термоусадку.

Ошибка	Риск	Решение
Контакт с пластиком двигателя	Плавление оболочки	Монтаж через алюминиевую пластину-прокладку
Вертикальное расположение блока	Скопление конденсата	Крепление под углом 15-30° разъемами вниз

Важно: Тестируйте систему при включенном двигателе. Допустимый нагрев корпуса – до 60°C при +25°C окружающей среды. Регулярная диагностика разъемов обязательна после первой мойки.

Подключение питания блока розжига к проводке автомобиля

Подача питания на блок розжига (Ballast) является критической операцией. Источником служит бортовая сеть автомобиля (+12V). Всегда используйте предохранитель, установленный как можно ближе к точке подключения к источнику питания (например, аккумулятору или выделенному плюсу в моторном отсеке). Используйте медный многожильный провод с минимальным сечением 1.5 мм² (лучше 2.5 мм²) для устойчивости к пусковым токам. Минусовой провод (GND/Mass) надёжно закрепите на "массу" автомобиля – очищенную от краски и коррозии точку на кузове или двигателе.

Вход питания блока розжига обычно включает три контакта: постоянный +12V (толстый красный провод), управляющий +12V (тонкий синий, реже белый или желтый, идущий к штатному разъему фары) и минус (толстый черный провод). Подключите толстый красный провод через предохранитель (обычно 15-30А) к источнику +12V. Толстый черный провод подключите к надежной "массе". Тонкий синий управляющий провод подсоединяйте только после окончательной проверки!

Последовательность и ключевые правила

Отсоедините минусовую клемму АКБ. Работа под напряжением крайне опасна и может вывести оборудование из строя.
Определите точку подключения +12V:
- Оптимально: Прямое подключение к плюсовой клемме аккумулятора через свой предохранитель (в ножке или держателе рядом с АКБ).
- Альтернатива: Подключение к центральному блоку предохранителей, к силовому выводу (например, куда подключен генератор или стартер).
- Избегайте: "Нарезки" в тонкие провода габаритов или задних фонарей.
Установите предохранитель: Подберите номинал согласно инструкции к блоку розжига (обычно 20-25А). Разместите держатель предохранителя максимально близко к источнику питания (+АКБ). Используйте качественные держатели.
Соедините силовой +12V провод с предохранителем: Красный провод от блока розжига → один контакт в держателе предохранителя.
Подключите минус: Черный провод от блока розжига → к кузову (массе). Место контакта зачистите до металла и закрепите винтом/болтом, нанесите токопроводящую смазку.
Подключите управляющий +12V: Синий (белый/желтый) провод от блока розжига → к "+12V при включенном ближнем свете" на штатном разъеме фары (через обманку или диодную развязку - если это часть решения). Это последнее соединение!
Проверьте: Проконтролируйте надежность всех соединений, отсутствие перетертостей изоляции, закрепление проводов от вибрации. Подключите АКБ и произведите пробный пуск.

Таблица 1: Стандартная Распиновка Входа Блока Розжига (XR/D/P Контакты)

Цвет провода на блоке	Обозначение (Коннектор)	Назначение	Точка подключения
Красный (Толстый)	X / XR / Red / B+	Постоянное питание +12V	Через предохранитель к АКБ/+силовой шине
Синий (Тонкий) (или Белый/Желтый)	D / T / Control	Управляющий +12V (вкл. света)	К задающему "+" штатного разъема фары
Черный (Толстый)	P / GND / Mass / -	Земля (Масса)	К очищенной точке на кузове/двигателе

ВАЖНОЕ ПРАВИЛО ЭКСПЛУАТАЦИИ: Никогда не включайте ксеноновые фары при отсоединенной колбе лампы (дуге в аргоне)! Это мгновенно выведет из строя высоковольтную часть блока розжига из-за отсутствия нагрузки – дуги не зажжется. Сначала установите лампу в фару и только потом подавайте питание на блок розжига.

Монтаж разъемов лампы и подключение высоковольтных проводов

Подключите колодку разъема OEM фары к разъему балласта, соблюдая схему распиновки производителя. Убедитесь в плотном контакте фиксаторов и отсутствии перегибов проводов. Герметизируйте место соединения термоусадочной трубкой или изолентой для защиты от влаги и окисления.

Высоковольтные провода от балласта к ксеноновым лампам требуют особого внимания: избегайте контакта с подвижными элементами шасси, нагревающимися деталями двигателя и острыми кромками кузова. Используйте пластиковые хомуты для фиксации с зазором 1–2 см от поверхности, предотвращая перетирание изоляции.

Последовательность подключения высоковольтной линии

Совместите коннекторы балласта и ксеноновой лампы до характерного щелчка.
Проложите высоковольтные провода параллельно штатной проводке фар, избегая натяжения.
Закрепите кабель через каждые 15–20 см нейлоновыми стяжками без пережима.

Проверьте изоляцию на отсутствие трещин перед монтажом.
Наденьте силиконовые сальники в местах прохода через корпус фары или кузовные панели.
Подсоедините заземление балласта болтом к неокрашенной металлической поверхности кузова.

Важно: Запрещается подключать/отсоединять колодки при включенном зажигании. Контролируйте отсутствие искрений и посторонних шумов после запуска системы.

Схемы соединения обманки с колодкой фары и бортовой сетью

Подключение обманки выполняется в разрез проводки между штатным блоком управления фарами и оригинальным блоком розжига ксенона. Требуется найти разъем, передающий сигнал включения ближнего света (обычно синий провод с красной полосой) и провод массы. Провода обманки врезаются параллельно: сигнальный провод обманки соединяется с +12V от колодки фары, масса – с кузовом автомобиля. Категорически недопустимо подключение напрямую к АКБ без предохранителя.

Для корректной работы имитатора нагрузки необходимо обеспечить стабильное электропитание от бортовой сети через отдельный предохранитель (рекомендуется 5А). Полярность подключения обязательна к соблюдению – ошибка выводит устройство из строя. Соединения изолируются термоусадкой, проводка фиксируется стяжками вдали от подвижных частей и нагревающихся элементов.

Распространённые типы подключений

Параллельное (корректор/сот-контроль): Обманка подключается к колодке фары, перехватывая сигнал CAN-шины для имитации исправности ламп.
Последовательное (реле-обходчик): Устанавливается между блоком розжига и БУ фар, физически разрывая цепь управления для блокировки диагностики.

Элемент цепи	Тип соединения с обманкой	Риски при ошибке
Сигнальный провод (+12V)	Параллельное (скрутка/пайка)	Короткое замыкание, сгорание предохранителя
Масса	Через болт кузова	Некорректная работа, перегрев
Питание бортовой сети	Через отдельный предохранитель	Повреждение CAN-шины

Обязательно протестируйте соединения до финальной сборки: включите зажигание и проверьте отсутствие ошибок на приборной панели при активации фар. Не используйте «жучки» – это приводит к перегрузке ЭБУ. Мощность резисторной обманки должна соответствовать параметрам штатных ламп (чаще 50W на контур).

Особенности подключения цифровой CAN-обманки через OBD разъем

Цифровая CAN-обманка подключается непосредственно к диагностическому разъему OBD-II автомобиля, что исключает необходимость врезки в штатную электропроводку. Данный метод обеспечивает передачу корректных сигналов о работе ксеноновых фар в электронный блок управления (ЭБУ), имитируя штатное функционирование галогенных ламп.

Он отличается от аналоговых решений возможностью программной адаптации под конкретную модель авто и поддержкой протоколов CAN-шины. ЭБУ воспринимает обманку как штатное оборудование благодаря точной цифровой эмуляции параметров работы осветительных элементов.

Процесс подключения

Для монтажа потребуется:

Обнаружить OBD-II разъем (расположен в зоне рулевой колонки или под панелью приборов)
Вставить штекер обманки в разъем до фиксации
Выполнить тестовый запуск фар для проверки коммуникации с ЭБУ

Критические требования

Автоматическая адаптация: Устройство самостоятельно считывает параметры CAN-шины при первом подключении. Недопустимо использовать переходники или удлинители без поддержки протоколов производителя.

Тип ошибки системы	Причина неисправности
Ошибка B1640	Несоответствие сигналов CAN-обманки и штатной сети
Ошибка U0423	Некорректная конфигурация протокола обманки

Важно: Использование при работающем двигателе вызывает сбои кодировки. Перед началом диагностики ЭБУ необходимо снять клемму с АКБ на 15 минут.

Проверка работоспособности системы перед финальной сборкой

После установки всех компонентов блока розжига ксенона с обманкой, но до финальной фиксации элементов на штатные места, выполните комплексную проверку. Подключите блок питания системы к аккумулятору автомобиля через предохранитель, соблюдая полярность, но пока оставляя разобранную фару в легкодоступном положении. Убедитесь в отсутствии свободно висящих проводов, которые могут контактировать с нагревающимися деталями двигателя.

Проведите визуальный контроль качества соединений: контакты колодок должны быть чистыми и плотными, места прилегания "массы" – зачищены до металла без следов коррозии. Особое внимание уделите герметичности гидроизоляции вводов проводов в корпус блока розжига и разъемов ламп, используя силиконовые герметики при обнаружении зазоров.

Последовательность тестов

Тест запуска ламп: включите ближний свет при запущенном двигателе. Ксеноновые лампы должны загореться плавно в течение 1-3 секунд без мерцания.
Реакция обманки: имитируйте проверку бортовым компьютером, переключив фары с ближнего на дальний свет 3-5 раз подряд. Система должна сохранять стабильную работу без кодов ошибок CANBUS.
Контроль потребления: с помощью мультиметра замерьте пусковой ток при включении. Показатели не должны превышать значения, указанные в спецификации блока розжига.

При помощи диагностического сканера OBD2 считайте коды неисправностей, фокусируясь на ошибках бортовой системы контроля ламп (например, B1645 или U1100). Повторные ошибки после сброса требуют перепроверки кабелей обманки или замены сопротивления эмулятора нагрузки.

Калибровка ксеноновых фар после установки на СТО

После монтажа ксенонового блока розжига с обманкой критически важна профессиональная калибровка фар на специализированном стенде. Эта процедура обеспечивает правильное распределение светового потока, предотвращая ослепление водителей встречных автомобилей и гарантируя максимальную эффективность освещения дорожного полотна. Отсутствие регулировки может привести к снижению видимости в темное время суток и юридическим последствиям из-за нарушения ПДД.

Современные СТО используют оптико-электронные корректоры для точной настройки угла наклона фар относительно дорожного покрытия и горизонта. Технология предусматривает имитацию загрузки автомобиля для моделирования реальных дорожных условий. Данные о корректных параметрах угла освещения для конкретной модели авто содержатся в базах производителей, что позволяет выполнить юстировку в полном соответствии с заводскими нормами.

Ключевые этапы калибровки

Подготовка автомобиля: проверка давления в шинах и уровня кузова, размещение балласта имитации нагрузки (75 кг на водительское сиденье)
Позиционирование авто: установка транспортного средства строго перпендикулярно экрану регулировки на расстоянии 5-10 метров
Программная настройка: ввод модели авто в программном комплексе корректора для получения эталонных параметров светотеневой границы
Механическая регулировка: корректировка винтов на корпусе фары для совмещения светового пятна с контрольными метками на экране

Параметр	Допустимое отклонение	Инструмент контроля
Высота светового пучка	±0.1% от дистанции до экрана	Лазерный нивелир
Горизонтальное смещение	Не более 0.2°	Цифровой угломер
Резкость светотеневой границы	Четкая линия без размытия	Видеорегистратор с ИК-фильтром

Эксплуатация без калибровки сокращает срок службы ксеноновых ламп на 20-30% из-за перегрева отражателей. Периодическую проверку регулировки (минимум раз в 2 года) проводят при замене ламп, после ДТП, или при изменении клиренса автомобиля. Гарантийные обязательства производителей ксенонового оборудования аннулируются при отсутствии документов о корректной установке и юстировке на сертифицированной СТО.

Защита разъемов и блоков от влаги и коррозии

Надежная изоляция критически важна для блоков розжига и их разъемов, особенно при эксплуатации в условиях повышенной влажности, перепадов температур или агрессивных сред (дорожные реагенты). Коррозия контактов нарушает электрическую проводимость цепи, приводит к нестабильной работе света, тусклому свечению ламп либо полному отказу ксеноновой системы.

Обязательным требованием является герметизация точек соединения: производители рекомендуют заполнить внутреннее пространство разъема блока розжига автомобильным герметиком после объединения фишек. Для защиты открытых участков нужны специализированные средства – аэрозольные диэлектрические смазки или консистентные составы (CRC, LIQUI MOLY Kupfer-Spray). Они образуют водоотталкивающую пленку, сохраняя электропроводность.

Ключевые методики защиты

Герметизация разъемов: Использование силиконовых или резиновых сальников при установке проводки через кузовные элементы. Заливка высокотемпературного термостойкого герметика (типа ABRO) в разъем после соединения коннекторов.
Нанесение консервантов: Обработка контактов до сборки соединения диэлектрической смазкой с антикоррозионными присадками.
Механическая защита: Размещение блоков под защитой крыльев либо в штатных корпусах. Использование термоусадочных трубок с клеевым слоем для изоляции спаек.
Регулярное обслуживание: Очистка контактов от окислов и обновление защитного покрытия каждые 12 месяцев (особенно после экстремальных условий).

Запрет частого включения-выключения ксенона

Частое переключение ксеноновых ламп (режимы "вкл/выкл" в короткие промежутки времени) приводит к критическим нагрузкам на блок розжига и саму лампу. Инертные газы внутри колбы требуют стабильного высоковольтного импульса (до 25 кВ) для розжига дуги, а многократный запуск без полного остывания провоцирует деградацию электродов и разрушение внутреннего покрытия.

Это вызывает каскадный эффект: эрозия электродов увеличивает необходимое напряжение розжига, что перегружает компоненты блока. Без защиты блок может выйти из строя из-за перегрета трансформатора или пробоя конденсаторов, а лампа – треснуть от теплового удара. Типичные последствия включают в себя:

Сокращение срока службы лампы на 60-80%
Повреждение высоковольтных проводов
Ошибки бортовой диагностики (автоматическое отключение фар)

Обманка решает проблему, имитируя работу ламп накаливания через:

Принцип действия	Подача фиксированного сопротивления (50W вместо 35W)
Результат	Блок управления авто не фиксирует ошибку при проверке цепи

Эксплуатационное правило: Избегайте быстрого мигания ксеноном (особенно в режиме ДХО). При необходимости кратковременных сигналов используйте отдельные светодиодные модули.

Диагностика типичных проблем: мигание лампы при запуске

Мигание ксеноновой лампы при включении – критичный симптом, указывающий на сбой в процессе инициализации системы. Характеризуется кратковременным включением с последующим погасанием или циклическим повтором попыток зажигания. Игнорирование этой неисправности приводит к ускоренной деградации компонентов и полному отказу освещения.

Основные источники проблемы связаны с нарушением электропитания, дефектами компонентов или ошибками коммутации. Диагностику следует начинать с проверки основных узлов цепи: источника питания, контактов, ламп и блоков, уделяя особое внимание целостности обманки как ключевому элементу совместимости с бортовой электроникой.

Распространённые причины и методы диагностики

Просадка напряжения: Используйте мультиметр для замеров на клеммах АКБ и входе блока розжига при запуске. Падение ниже 10.5 В требует проверки генератора и аккумулятора.
Дефект лампы: Визуальный осмотр на предмет потемнения колбы или трещин. Проверка заменой на заведомо исправную лампу.
Окисление контактов: Осмотр разъёмов блока розжига, обманки и колодки фары. Очистка контактных групп и обработка антикоррозийным спреем.
Выход из строя блока розжига: Тестирование диагностическим сканером на ошибки (коды BXX). Замена на совместимый блок для верификации неисправности.
Некорректная работа обманки: Проверка совместимости типа эмулятора (резисторный, конденсаторный, CAN-шина) с моделью авто. Мониторинг работы осциллографом.
Ошибки подключения: Сверка распиновки проводов согласно схеме производителя. Тест на правильность фазировки (прямая/обратная полярность подключения ламп).
Недостаточное заземление: Проверка контакта массы блока розжига с кузовом. Зачистка площадки крепления от грязи и окислов.

Реакция системы на самодиагностику бортового компьютера

При установке ксеноновых ламп с блоком розжига и эмулятором (обманкой) ключевым моментом является взаимодействие с системой диагностики автомобиля. Бортовой компьютер периодически проверяет состояние осветительных приборов, отправляя тестовый импульс малой мощности для контроля исправности штатных галогенных ламп. Такой импульс недостаточен для запуска ксенона, что приводит к считыванию борткомпьютером "обрыва цепи" и активации ошибки типа "Check Lamp" или "Bulb Failure". Эмуляторы имитируют электрическое сопротивление и нагрузку оригинальной лампы, подменяя реальный отклик корректным сигналом.

Качественные блоки обманки интегрируются в цепь питания лампы, перехватывая диагностические импульсы. Вместо попытки запустить дугу ксенона блок мгновенно фиксирует низковольтное тестирование и возвращает компьютеру ожидаемый отклик – например, симулируя потребление тока в диапазоне 55W. Это предотвращает ложные срабатывания системы самодиагностики без вмешательства в программное обеспечение ЭБУ или использования резисторов, перегружающих проводку.

Типичные сценарии работы обманки с диагностикой

Быстрый отклик: Эмулятор распознает тестовый сигнал за 5-10 мс, подавая имитацию корректной нагрузки до перехода в режим работы лампы."Холодная" диагностика при старте двигателя обрабатывается без задержек.
Адаптация под протоколы: Современные обманки поддерживают CAN/LIN-шины и мультиплексированные сигналы японских/европейских марок.
Критичные случаи сбоев: При несовместимости эмулятора или перегорании лампы система фиксирует двойную ошибку – как "обрыв", так и "короткое замыкание".

Правила замены ксеноновых ламп

Всегда производите замену обеих ламп одновременно, даже если вышла из строя только одна. Разная степень износа и характеристики ламп в одной паре приводят к дисбалансу светового потока, перегрузке блока розжига и повышенному риску преждевременного выхода из строя новой лампы. Убедитесь, что новые лампы строго соответствуют оригинальным параметрам: маркировке, типу цоколя (D2S, D1S и т.д.) и цветовой температуре (в Кельвинах).

Перед началом работ обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и повреждения электрооборудования. Дождитесь полного остывания ламп и оптики после выключения фар. Работайте в чистых перчатках для исключения контакта кожи с колбой лампы: жировые следы на кварцевом стекле вызывают локальный перегрев и растрескивание при нагреве.

Демонтаж:
- Снимите защитные кожухи фары с тыльной стороны.
- Отсоедините высоковольтные провода блока розжига от старой лампы (за разъем, избегая натяжения проводов).
- Освободите фиксирующее кольцо лампы (поворот против часовой стрелки), извлеките перегоревшую лампу.
Установка новых ламп:
- Распакуйте лампы непосредственно перед установкой, держа чистой салфеткой или в перчатках.
- Убедитесь, что кварцевая колба и электроды не имеют повреждений.
- Четко совместите лапу цоколя с пазами посадочного гнезда в фаре (без усилия!).
- Зафиксируйте лампу поворотным кольцом (по часовой стрелке до щелчка).
Подключение и проверка:
- Подсоедините разъемы высоковольтных проводов к обеим новым лампам до щелчка фиксаторов.
- Временно подключите аккумулятор, включите фары для пробного старта (не касаясь компонентов).
- Проверьте стабильность розжига, идентичность оттенка и яркости света в обеих фарах.
- Убедитесь в отсутствии ошибок на панели приборов (функционирование обманки).
- При появлении ошибок или мерцании – отключите питание и проверьте плотность соединений всех контактов ламп и обманок.
Финальные операции:
- После успешной проверки еще раз отключите АКБ.
- Установите защитные пыльники фар.
- Восстановите подключение аккумулятора.

Важно: Не устанавливайте лампы мощностью, превышающей штатную. Регулируйте световой пучок фар после замены. Если лампа перегорает повторно в короткий срок – диагностируйте блок розжига, цепь питания и качество контактов обманки.

Обслуживание контактов и проводов при плановом ТО

Регулярная проверка электропроводки блока розжига предотвращает перебои в работе ксеноновых ламп. Основное внимание уделяют физическому состоянию изоляции кабелей, надежности соединений и отсутствию окислов на контактах. Осмотр проводят при выключенном зажигании и отсоединенных клеммах АКБ.

Критически важны точки подключения: высоковольтные провода от блока к лампам, разъем питания модуля и контакты обманки CAN-шины. Обязателен визуальный контроль на предмет оплавлений или трещин возле колодок. Любые поврежденные участки требуют немедленной замены во избежание короткого замыкания.

Процедура обслуживания

Очистка контактов:
1. Распылите электротехнический очиститель на разъемы блока и ламп
2. Удалите остатки грязи мягкой щеткой
3. Протрите контактные группы безворсовой салфеткой

Диагностика проводов:

Параметр	Норма	Отклонение
Сопротивление	0–0.5 Ом	Обрыв/перелом жилы
Целостность изоляции	Без вздутий	Потемнения/трещины
Фиксация в клеммах	Плотная посадка	Выпадение при натяжении

После обработки нанесите токопроводящую смазку на контакты разъемов CAN-обманки. Избегайте смешивания смазочных материалов разного состава. Затяните крепежные болты блока с моментом 8–10 Н·м – перетяжка может деформировать корпус.

Важно! Проверяйте отсутствие перегибов проводов вблизи подвижных элементов кузова (амортизаторы, рычаги подвески). Фиксируйте жгуты пластиковыми хомутами с шагом 15–20 см, не допуская натяжения. Тестирование работоспособности проводите лишь после полного испарения очистителя.

Список источников

Информация для статьи о блоках розжига ксенона и обманках была проанализирована из специализированных технических ресурсов. Основное внимание уделено документации производителей и экспертным материалам по автомобильной электронике.

При подготовке использовались актуальные данные по спецификациям компонентов, методам диагностики и правовым аспектам установки. Важно опираться на официальные рекомендации во избежание риска повредить электросистему автомобиля.

Техническая документация – Руководства по установке и эксплуатации блоков розжига (бренды Osram, Philips, Hella), спецификации компонентов, описания протоколов CAN/LIN.
Нормативные акты – Правила ЕЭК ООН №48 и №148 по безопасности транспортных средств, касающиеся модификации светотехники.
Отраслевые издания – Статьи на AutoReview, Drive2.ru и ZaRulem.ONLINE c разбором работы схемы обманки.
Форумы специалистов – Обсуждения на платформах Cars.ru и LightningForum, посвящённые диагностике ошибок и выбору оборудования.
Видеоматериалы – Инструкции по установке на каналах AutomotiveGuru & ElectraFixer в YouTube.
Каталоги поставщиков – Технические данные производителей ксенонового оборудования оригинального рынка (OEM).
