Блокировка дифференциала УАЗ - электронная или принудительная (выбор)

Статья обновлена: 18.08.2025

Дифференциал УАЗ обеспечивает комфортное движение по твердому покрытию, но становится уязвимостью на бездорожье при потере колесом контакта с грунтом.

Производители предлагают два решения: электронную блокировку с автоматической активацией и принудительную ручную блокировку. Каждая система имеет принципиальные отличия в управлении и условиях применения.

Понимание особенностей обоих типов блокировок критически важно для эффективного преодоления препятствий и безопасной эксплуатации внедорожника.

Принцип работы штатного открытого межосевого дифференциала УАЗ

Штатный открытый дифференциал в раздаточной коробке УАЗ представляет собой симметричный конический механизм, распределяющий крутящий момент между передним и задним мостами. Его основная функция – обеспечение вращения мостов с разными угловыми скоростями при сохранении передачи усилия. Это критически важно при прохождении поворотов, когда колеса передней и задней осей проходят неодинаковый путь.

Дифференциал состоит из корпуса (водила), двух шестерен полуосей (солнечных шестерен) и сателлитов, установленных на осях внутри водила. При прямолинейном движении по ровному покрытию сателлиты не вращаются вокруг своих осей, а передают момент поровну на оба моста. При возникновении разницы в скорости вращения мостов (например, в повороте), сателлиты начинают вращаться, перекатываясь между полуосевыми шестернями, что позволяет мостам вращаться асинхронно без потери передачи крутящего момента.

Ключевые аспекты функционирования

Равномерное распределение момента: В стандартных условиях дифференциал всегда делит крутящий момент в соотношении 50/50 между передним и задним мостом независимо от скорости их вращения.
Компенсация разницы скоростей: При изменении траектории движения (поворот, неровности) сателлиты автоматически проворачиваются, позволяя одному мосту вращаться быстрее другого без возникновения циркулирующей мощности.
Ограничение проходимости: При потере сцепления одним мостом (например, на льду), дифференциал перенаправляет основной момент на буксующую ось из-за минимального сопротивления вращению, что приводит к остановке автомобиля.

Режим движения	Распределение момента	Состояние сателлитов
Прямолинейное	50/50	Неподвижны
Поворот	50/50	Вращаются вокруг осей
Пробуксовка одного моста	50/50*	Интенсивное вращение

*Фактическая реализация момента происходит только на мосту с лучшим сцеплением, но величина усилия на каждой оси идентична и ограничена возможностями буксующей оси.

Основная проблема открытого дифференциала внедорожника

Открытый дифференциал передает крутящий момент на колесо с наименьшим сопротивлением вращению. При попадании одного колеса оси на скользкую поверхность (лед, грязь) или его вывешивании, момент перенаправляется именно на это колесо, так как оно испытывает минимальное сцепление с дорогой. В результате колесо с хорошим сцеплением перестает получать достаточную мощность для движения.

Это приводит к полной потере тяги на оси: одно колесо бесполезно буксует, второе остается неподвижным. Автомобиль теряет подвижность даже при наличии тяги двигателя и сцепления хотя бы одного колеса с грунтом. Особенно критична ситуация диагонального вывешивания, когда бездорожье одновременно вывешивает колеса разных осей.

Ключевые последствия для проходимости

Невозможность преодоления препятствий при разнице сцепления колес одной оси
Бесполезная пробуксовка на льду, мокрой траве или рыхлом грунте
Необходимость внешней помощи (раскачка, лебедка) в простых условиях
Повышенный износ покрышек из-за длительного буксовки

Что такое принудительная блокировка дифференциала

Принудительная блокировка дифференциала (ПБД) – это механическая система, жестко соединяющая полуоси колес одной оси, полностью отключая функцию дифференциала. При ее активации оба колеса вращаются с одинаковой скоростью независимо от условий сцепления с поверхностью. Это исключает пробуксовку колеса, потерявшего контакт с грунтом, и перераспределяет крутящий момент на оба колеса в равной пропорции.

На автомобилях УАЗ (например, моделях "Хантер", "Патриот", "Буханка") принудительная блокировка реализуется через кулачковую муфту внутри дифференциала заднего или переднего моста. Управление осуществляется водителем вручную через вакуумный или пневматический привод (на старых моделях – механический трос), подключенный к отдельному рычагу или кнопке в салоне. Для включения требуется остановка или движение на минимальной скорости.

Ключевые особенности ПБД на УАЗ

Механическая жесткость: Муфта блокировки физически сцепляет полуоси, создавая неразрывную связь.
Ручное управление: Активация только по решению водителя при преодолении сложных участков.
Ограничение использования: Разрешена исключительно на бездорожье, грязи, песке или льду. На твердых покрытиях (асфальт, бетон) вызывает:

Проблема	Причина
Повышенный износ шин	Принудительное проскальзывание колес в поворотах
Перегрузка трансмиссии	Возникновение паразитных напряжений в шестернях и валах
Ухудшение управляемости	Сопротивление разным углам поворота колес

Важно: Принудительная блокировка на УАЗ не заменяет межосевой дифференциал (в полноприводных версиях) и работает только в рамках одной оси. Для максимальной проходимости требуется сочетать ПБД с подключением полного привода (4H или 4L).

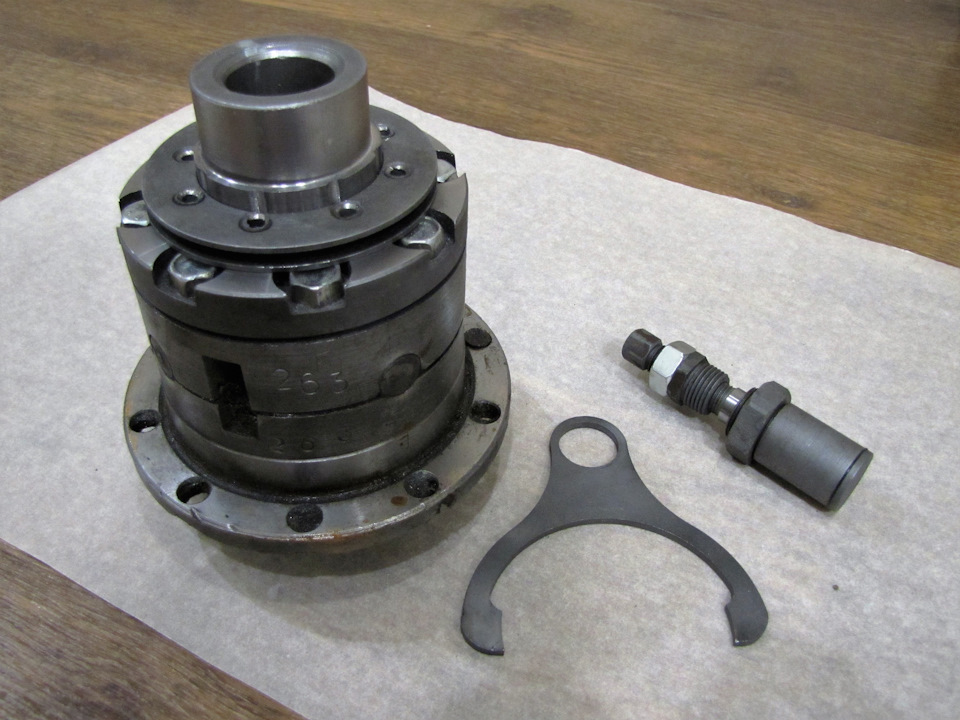

Конструкция механической блокировки типа "Спрут"

Механизм "Спрут" представляет собой кулачковый дифференциал принудительного действия, интегрируемый в штатный редуктор моста УАЗ. Ключевым элементом конструкции является массивная кулачковая обойма (сепаратор), установленная вместо сателлитов. Внутри обоймы размещены парные толкатели – стальные цилиндрические пальцы с коническими торцами, расположенные в V-образных пазах под углом 30-45° друг к другу. Привод блокировки осуществляется через фланец полуоси, соединённый с вилкой переключения посредством шлицевого вала.

Активация системы происходит вручную через тросовый механизм из салона автомобиля. При перемещении рычага трос натягивается, воздействуя на вилку, которая смещает подвижную полуось вдоль шлицев. Это движение прижимает торцы толкателей к ответным коническим поверхностям корпуса дифференциала и полуосевой шестерни, создавая жёсткую сцепку. Разблокировка осуществляется обратным ходом вилки под действием возвратной пружины.

Критические особенности эксплуатации

Жёсткая кинематическая связь: при включении полуоси вращаются синхронно независимо от сцепления колёс с покрытием.
Ограничение скорости: максимальная скорость с активированной блокировкой – 30 км/ч для предотвращения перегрева и поломок трансмиссии.
Вибрации и шум: в заблокированном состоянии на твёрдых покрытиях наблюдается повышенная вибрация руля и гул в редукторе.

Силовой элемент	Парные кулачковые толкатели (4-6 шт.)
Тип блокировки	Полная (100% жёсткое соединение)
Усилие включения	15-25 кг (на рычаге управления)

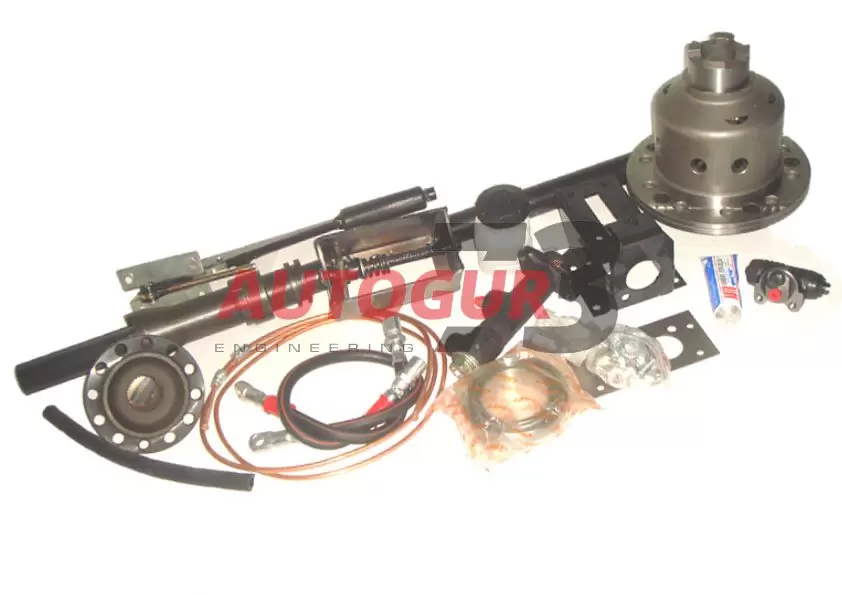

Работа пневмопривода в системах принудительной блокировки

Пневмопривод обеспечивает дистанционное управление механизмом блокировки межосевого или межколесного дифференциала на УАЗ. Его ключевая задача – преобразовать энергию сжатого воздуха в механическое усилие, необходимое для перемещения муфты блокировки внутри редуктора. Система использует сжатый воздух от штатной пневмосистемы автомобиля или отдельного компрессора.

Основными компонентами привода являются пневматическая камера (сильфон), установленная непосредственно на картере моста, воздушные магистрали (шланги высокого давления), электропневмоклапан (управляемый из кабины) и источник воздуха. При активации блокировки водителем, сжатый воздух направляется в камеру, воздействуя на ее подвижный элемент.

Принцип функционирования пневмопривода

Работа системы происходит по следующему алгоритму:

Включение блокировки: При нажатии переключателя в салоне срабатывает электропневмоклапан. Он открывает доступ сжатому воздуху из ресивера/компрессора в полость пневмокамеры.
Механическое воздействие: Давление воздуха заставляет диафрагму или поршень внутри камеры перемещаться. Это движение через шток и вилку переключения передается на скользящую муфту в редукторе.
Блокировка дифференциала: Муфта жестко соединяет корпус дифференциала с одной из полуосей (или валом отбора момента), устраняя возможность вращения сателлитов – дифференциал блокируется.
Выключение блокировки: При повторном нажатии переключателя электропневмоклапан сбрасывает давление из пневмокамеры в атмосферу. Возвратная пружина внутри камеры или механизма перемещает шток и вилку в исходное положение, разъединяя муфту.

Критически важны надежная герметизация соединений шлангов и камеры, а также защита штока от грязи. Преимущества пневмопривода – высокая мощность срабатывания, устойчивость к перегрузкам и относительная простота конструкции. Однако он требует исправной пневмосистемы автомобиля.

Виды рычагов и переключателей для включения пневмоблокировки

Конструктивное исполнение органов управления пневмоблокировкой дифференциала на УАЗ варьируется в зависимости от модели и комплектации. Основные типы включают механические рычаги, кнопочные переключатели и тумблеры, различающиеся принципом активации и эргономикой.

Выбор конкретного типа влияет на удобство использования, скорость срабатывания и защиту от случайного включения. Каждый вариант имеет специфику монтажа и эксплуатации в условиях бездорожья.

Классификация переключателей пневмоблокировки

Тип переключателя	Место установки	Принцип работы	Особенности
Механический рычаг	Центральный тоннель рядом с РК	Прямое механическое воздействие на пневмоклапан	Высокая надежность, тактильный контроль включения, требует значительного усилия
Кнопочный переключатель	Панель приборов или консоль	Электрический сигнал на электропневмоклапан	Быстрое включение "одним пальцем", риск случайного нажатия, зависимость от электроники
Тумблер	Торпедо или блок управления	Замыкание/размыкание электрической цепи	Четкая фиксация положения, защита от самопроизвольного отключения, устаревший дизайн

Для пневмосистем без электронных компонентов применяется пневматический кран шарикового типа. Он монтируется на приборной панели и управляется поворотной рукоятью, напрямую регулируя подачу воздуха к муфте блокировки. Главное преимущество – абсолютная независимость от электросети автомобиля.

Электронно-управляемая блокировка дифференциала E-Locker

E-Locker представляет собой жесткую (100%) принудительную блокировку межколесного дифференциала моста, активируемую электроприводом по команде водителя. Данная система устанавливается преимущественно на задний мост современных автомобилей УАЗ (например, "Патриот", "Профи", "Хантер") и функционирует независимо от работы ABS или ESP.

Принцип действия основан на механическом замыкании шестерен дифференциала через кулачковую муфту. Электромотор через червячную передачу перемещает шток с вилкой, которая вводит блокирующую муфту в зацепление с корпусом дифференциала и полуосевой шестерней. Это жестко соединяет обе полуоси моста, обеспечивая синхронное вращение колес независимо от сцепления с поверхностью.

Ключевые особенности и преимущества

Управление: Активация осуществляется кнопкой на приборной панели при остановке или движении до 30 км/ч. Система требует кратковременного (до 5 секунд) движения вперед/назад для срабатывания муфты.

Конструктивные отличия от принудительной блокировки:

Электрический привод вместо механического троса
Наличие контрольной лампы состояния на панели
Автоматическое отключение при превышении 30 км/ч
Защита от перегрева электродвигателя

Эксплуатационные требования:

Рекомендуемая скорость	До 10 км/ч на бездорожье
Запрещено использование	На твердом покрытии, в поворотах
Режим активации	Только при пробуксовке одного колеса

Важно: Для сохранения ресурса системы необходимо выключать E-Locker сразу после преодоления сложного участка. Длительная работа под нагрузкой вызывает перегрев электропривода и ускоренный износ зубьев муфты.

Принцип работы электропривода ЭБД

Электропривод ЭБД преобразует электрическую энергию в механическое усилие для активации блокировки межосевого дифференциала. При подаче напряжения от блока управления на электродвигатель, его вал начинает вращение. Это движение передается через червячную передачу, которая увеличивает крутящий момент и изменяет плоскость действия силы на 90 градусов.

Червячная передача соединена с толкателем, который преобразует вращательное движение в поступательное. Толкатель механически воздействует на вилку включения блокировки дифференциала, перемещая муфту блокировки вдоль вала. Муфта жестко соединяет корпус дифференциала с полуосью, обеспечивая принудительное равное распределение крутящего момента между колесами.

Ключевые компоненты привода

Электродвигатель постоянного тока – источник механической энергии
Червячный редуктор – усиливает момент и снижает скорость вращения
Толкатель с резьбовой передачей – конвертирует вращение в линейное перемещение
Концевой выключатель – передает сигнал о полном включении блокировки в ЭБУ

Процесс активации контролируется электронным блоком управления (ЭБУ), который анализирует скорость вращения колес, угол поворота руля и положение педали газа. При обнаружении пробуксовки ЭБУ подает напряжение на электропривод только при выполнении условий:

Скорость автомобиля ниже 30 км/ч
Дифференциал разблокирован
Отсутствуют ошибки в системе

Параметр	Значение
Напряжение питания	12 В
Время срабатывания	0,8-1,5 сек
Рабочий ход штока	8-10 мм

При снятии напряжения с электродвигателя пружинный механизм возвращает толкатель в исходное положение, разъединяя муфту блокировки. Система оснащена тепловой защитой, отключающей питание при перегрузках для предотвращения перегрева обмоток двигателя.

Плюсы электронной блокировки против механической

Электронная блокировка дифференциала (E-locker) обеспечивает мгновенное подключение колес без остановки автомобиля. Водитель активирует систему кнопкой в салоне, сохраняя контроль над маневром в сложных условиях без необходимости выхода из транспортного средства.

Интеллектуальное управление предотвращает критические нагрузки на трансмиссию благодаря автоматическому отключению при достижении пороговой скорости. Это исключает человеческий фактор и снижает риск поломок при неграмотном использовании блокировки на твердых покрытиях.

Ключевые преимущества электронной системы

Безопасность: Самоотключение при скорости >40 км/ч сохраняет управляемость на асфальте
Автоматизация: Интеграция с бортовой электроникой для синхронизации с ABS и ESP
Ресурс трансмиссии: Защита от перегрузок через датчики вращения колес

Критерий	Электронная блокировка	Механическая блокировка
Включение	Без остановки, кнопкой в салоне	Требуется полная остановка + выход из авто
Защита от ошибок	Автоотключение при риске поломки	Зависит от опыта водителя
Обслуживание	Нет механических тяг для регулировки	Регулярная проверка тросов/рычагов

Адаптивность: Возможность программирования под конкретные условия бездорожья
Совместимость: Бесшовная интеграция с системами курсовой устойчивости
Износостойкость: Отсутствие механических узлов в зоне коррозии (тросы, рычаги)

Ограничения электронных систем на тяжелом бездорожье

Электронная имитация блокировки дифференциала, реализуемая через систему курсовой устойчивости или ABS, демонстрирует существенные ограничения в экстремальных внедорожных условиях. Основная проблема кроется в принципе работы: система пытается ограничить пробуксовку колес за счет притормаживания буксующего колеса, что требует значительного времени на анализ данных датчиков и физического срабатывания тормозных механизмов. На сложном рельефе с глубокой грязью, диагональным вывешиванием или на валунах такая задержка становится критической.

Эффективность электронной системы резко падает при длительной пробуксовке или работе в вязких субстанциях. Перегрев тормозных суппортов – неизбежное следствие постоянного подтормаживания, что ведет к закипанию тормозной жидкости, отказу системы и полной потере контроля над тягой. Кроме того, электроника зависима от исправности множества датчиков (частоты вращения колес, угла поворота руля, поперечного ускорения), уязвимых к механическим повреждениям, грязи и влаге – типичным спутникам тяжелого бездорожья.

Ключевые недостатки электронных систем в грязи

Запаздывание реакции: Сигнал с датчиков → обработка ЭБУ → срабатывание исполнительных механизмов занимает 0.5-2 секунды. На крутом подъеме или при преодолении препятствия этого достаточно для потери инерции и "закапывания".
Перегрев тормозов: Постоянное подтормаживание буксующего колеса вызывает экстремальный нагрев суппортов и дисков (до 600°C и выше), приводя к закипанию тормозной жидкости, деформации дисков и отказу системы.
Зависимость от датчиков: Загрязнение или повреждение любого из датчиков ABS/ESC парализует всю систему имитации блокировки. Механический дифференциал не имеет такой уязвимости.
Потеря мощности двигателя: Мощность, "съедаемая" тормозными механизмами для блокировки колеса, недоступна для поступательного движения. Принудительная блокировка передает 100% момента на оба колеса оси без потерь.

Фактор	Электронная имитация блокировки	Принудительная (механическая) блокировка
Скорость срабатывания	Запаздывает (до 2 сек)	Мгновенная
Тепловыделение	Экстремальный нагрев тормозов	Отсутствует
Работа при диагональном вывешивании	Неэффективна (тормоза не могут передать момент)	Полная блокировка колес оси
Зависимость от внешних факторов	Критична (грязь, вода, повреждения датчиков)	Минимальна

Наиболее критично электронные системы проявляют слабость при диагональном вывешивании, когда два диагонально расположенных колеса теряют контакт с грунтом. Физически невозможно передать крутящий момент на оставшиеся два колеса через торможение висящих – система беспомощна. Механическая блокировка в этой ситуации обеспечивает 100% передачу момента на колеса с сцеплением.

Таким образом, для реального тяжелого бездорожья – длительной грязи, камней, глубокой колеи или экстремальных наклонов – электронная имитация служит лишь вспомогательным инструментом. Надежное преодоление таких участков требует принудительной механической блокировки дифференциала, гарантирующей мгновенное и предсказуемое распределение момента вне зависимости от внешних условий и без риска перегрева.

Как правильно переключать блокировку в движении

Переключение блокировки дифференциала на УАЗ в движении требует строгого соблюдения скоростного режима и условий сцепления. Включать блокировку допустимо при прямолинейном движении на скорости не выше 20-30 км/ч без пробуксовки колес. Для электронной системы достаточно нажатия кнопки, для принудительной – плавного перемещения рычага до фиксации.

Выключение блокировки выполняйте только при минимальной скорости (3-5 км/ч) или полной остановке. При сопротивлении механизма слегка поверните руль влево-вправо или сдайте назад на 0.5-1 метр для снятия нагрузки с трансмиссии. Никогда не прикладывайте чрезмерные усилия к рычагу при движении.

Критичные правила переключения

Обязательные условия:

Отпустите педаль газа в момент переключения
Держите руль прямо при включении
Контролируйте индикатор блокировки на приборной панели
Избегайте переключения на скользком покрытии

Запрещенные действия:

Переключать при пробуксовке колес
Включать на скорости выше 40 км/ч
Выключать в момент преодоления препятствия
Держать кнопку/рычаг дольше 2 секунд при сопротивлении

Режим	Скорость	Алгоритм	Риски нарушения
Включение	≤ 30 км/ч	Прямая траектория → Сброс газа → Переключение	Ударные нагрузки на шестерни
Выключение	≤ 5 км/ч	Остановка → Выравнивание колес → Переключение	Заклинивание муфты

После переключения двигайтесь 5-10 метров без резких маневров для распределения нагрузок в трансмиссии. При появлении вибрации или шума немедленно остановитесь для диагностики.

Управление блокировкой через кнопку на панели приборов

Принудительная блокировка межосевого дифференциала активируется нажатием кнопки с пиктограммой «X-DIFF», расположенной на центральной консоли УАЗ. Для корректного включения необходимо соблюсти условия: скорость движения не должна превышать 30 км/ч, трансмиссия – в положении «нейтраль» (для МКПП) или «N» (для АКПП). При выполнении требований загорается индикатор блокировки на приборной панели, подтверждающий жесткое соединение осей.

Отключение осуществляется повторным нажатием той же кнопки без дополнительных условий. Система допускает деактивацию даже при движении по бездорожью, но для снижения нагрузки на узлы трансмиссии рекомендуется выполнять выключение после преодоления сложного участка. Принудительное отключение происходит автоматически при превышении скорости 60 км/ч – электронный блок защиты размыкает муфту, предотвращая поломку редуктора.

Особенности эксплуатации

Запрещено использовать блокировку:

На сухом асфальте – провоцирует ускоренный износ шин и повреждение шестерен редуктора
При поворотах – вызывает проскальзывание колес и перегрузку полуосей
С неисправной системой ABS/ESP – возможна некорректная работа датчиков

Режим	Скорость активации	Автоотключение
Включение блокировки	0-30 км/ч	Нет
Эксплуатация	0-60 км/ч	При 60+ км/ч

При частых отказах включения проверить проводку к электромагнитной муфте и давление в шинах. Разница диаметров колес более 5% блокирует срабатывание системы. Для диагностики ошибок использовать сканер, считывающий коды блока управления трансмиссией – типовые неисправности: обрыв цепи (P1880), низкое напряжение (P1882), перегрев муфты (P1885).

Правила одновременного подключения обоих мостов

Одновременная активация переднего и заднего мостов требует строгого соблюдения условий эксплуатации для предотвращения повреждения трансмиссии. Нарушение правил приводит к циркуляции мощности, перегрузке раздаточной коробки, ускоренному износу шин и ухудшению управляемости.

Подключение обоих мостов допустимо исключительно на поверхностях с низким сцеплением: бездорожье, грязь, снег, песок или рыхлый грунт. Категорически запрещено использование на твёрдых покрытиях (асфальт, бетон), особенно в поворотах.

Ключевые требования

Порядок включения:
- Полностью остановите автомобиль
- Включите понижающую передачу (при необходимости)
- Активируйте блокировку межосевого дифференциала
- Переведите рычаг в положение 4H или 4L
Скоростной режим:
- Максимум 40 км/ч для 4H (без понижения)
- Максимум 20 км/ч для 4L (с понижением)
Эксплуатационные запреты:
- Резкие повороты руля
- Буксировка прицепа
- Длительное использование на укатанном снегу/льду

Для электронной блокировки (ЭБД) дополнительно: отключайте систему при преодолении препятствий "в раскачку". Принудительную блокировку деактивируйте сразу после выезда на твёрдый грунт.

Возможные ошибки в подключении пневмомагистралей

Неправильная коммутация шлангов между пневмоклапаном и ресивером – распространённая ошибка. Подключение входа клапана к выходу компрессора или напрямую к шинам вместо ресивера вызывает падение давления при активации блокировки. Это провоцирует срабатывание защиты и отказ системы.

Перепутывание портов на электропневматическом клапане критично. Если магистраль от ресивера подключена к выходному штуцеру (ведущему к дифференциалу), а управляющий шланг – к входному, клапан физически не сможет подать воздух. Система останется неработоспособной даже при исправной электрической части.

Типичные последствия ошибок подключения

Полный отказ блокировки – отсутствие хода штока пневмокамеры
Самопроизвольное выключение – при нагрузке из-за утечек
Постоянное шипение – утечка воздуха в салоне или под автомобилем
Перерасход топлива – компрессор работает без остановки

Критичные технические нарушения:

Установка пластиковых хомутов вместо термостойких металлических
Перегибы магистралей в подрамнике с образованием «гармошки»
Контакт трубок с выхлопной системой – приводит к оплавлению

Проверка требует обязательного теста мыльным раствором на всех соединениях при рабочем давлении. Обнаруженные пузырьки указывают на необходимость переборки узла. Особое внимание уделяют тройниковым соединениям и местам ввода трубок в салон.

Выбор колесных пар при установке пневмоблокировки

Принудительная пневматическая блокировка дифференциала на УАЗ требует абсолютной идентичности параметров всех колес, включая запасное. Различия в диаметре, рисунке протектора или степени износа шин создают критический дисбаланс при активации блокировки. Включенный дифференциал жестко связывает полуоси, заставляя колеса вращаться с одинаковой угловой скоростью.

Если колеса одной оси имеют несовпадающий диаметр (даже на 5-7 мм), это провоцирует принудительное проскальзывание меньшего колеса по поверхности. Возникает паразитная нагрузка на трансмиссию: перегреваются шестерни редуктора, деформируются полуоси, ускоряется износ шин. В повороте на твердом покрытии возможен срыв управляемости из-за неконтролируемого вывешивания колеса с меньшим сцеплением.

Ключевые требования к колесным парам:

Диаметр колеса: Допустимое отклонение между шинами на одной оси – не более 3 мм. Замеряйте по высоте протектора с учетом износа.
Модель и рисунок протектора: Обязательно использование шин одного производителя и модели на всех колесах. Разный состав резины или геометрия блоков нарушают равномерность сцепления.
Степень износа: Разница глубины протектора на одной оси – максимум 1.5 мм. При значительном износе 2-3 шин заменяйте весь комплект.
Запасное колесо: Должно полностью соответствовать установленным по всем параметрам. Использование "докатки" с пневмоблокировкой недопустимо.

Обязательно проверяйте давление в шинах перед включением блокировки. Разница в 0.2-0.3 атм. между колесами одной оси уже изменяет динамический диаметр качения. Рекомендуется:

Замерять глубину протектора глубиномером при сезонной замене шин.
Маркировать шины после монтажа (например: Перед-Лев/Прав, Зад-Лев/Прав) для сохранения позиции на диске.
Использовать шины одного производственного года (дата изготовления на боковине).

Параметр	Допустимое отклонение	Последствия нарушения
Диаметр колеса (высота протектора)	≤ 3 мм	Проскальзывание, перегрев редуктора
Глубина протектора (на одной оси)	≤ 1.5 мм	Динамический дисбаланс, вибрации
Давление в шинах (на одной оси)	≤ 0.1 атм.	Изменение диаметра качения

Пренебрежение этими правилами ведет к ускоренному разрушению ШРУСов, подшипников ступиц и зубьев дифференциала. Особенно критичны дисбалансы при движении по твердому покрытию с активированной блокировкой. Соблюдение единообразия колесных пар – обязательное условие для безопасной и долговечной работы пневмосистемы блокировки.

Регулировка зацепления шестерен после установки блокировки

После монтажа принудительной блокировки дифференциала в редуктор ведущего моста УАЗ критически важным этапом является регулировка зацепления главной пары (ведущей и ведомой шестерен). Неправильное зацепление гарантированно приведет к преждевременному износу, повышенному шуму, перегреву и возможному разрушению шестерен и подшипников редуктора. Эта регулировка напрямую влияет на ресурс и бесшумность работы всего узла.

Основные параметры, требующие точной установки – это боковой зазор в зацеплении главной пары и правильность пятна контакта на зубьях шестерен. Эти параметры взаимосвязаны и регулируются совместно путем изменения толщины комплекта регулировочных колец, устанавливаемых под фланец ведущей шестерни, и перемещением ведомой шестерни (дифференциала в сборе с блокировкой) с помощью регулировочных гаек на оси сателлитов.

Последовательность регулировки

Процесс регулировки требует внимательности и использования специальных инструментов (приспособление для измерения момента проворачивания, индикаторная стойка с часами, краска для определения пятна контакта). Обязательно следуйте инструкции к конкретной модели блокировки и редуктора.

Предварительная установка:
- Соберите дифференциал в корпусе с установленной блокировкой, сателлитами и полуосевыми шестернями согласно инструкции.
- Установите корпус дифференциала (с ведомой шестерней) в картер редуктора без регулировочных гаек.
- Замерьте и запишите толщину существующего комплекта регулировочных колес под фланец ведущей шестерни (S_тек).
Регулировка предварительного натяга подшипников ведущей шестерни:
- Установите ведущую шестерню в картер с нулевым комплектом колец (или минимально возможным для установки подшипников).
- Затяните гайку фланца с моментом, обеспечивающим небольшой преднатяг подшипников (момент проворачивания должен составлять примерно 0.1-0.2 Н·м).
- С помощью индикатора измерьте осевой люфт ведущей шестерни.
- Рассчитайте необходимую толщину комплекта регулировочных колес (S_нов = S_тек + A + B), где A – измеренный люфт, B – добавка на предварительный натяг (обычно 0.05-0.1 мм).
- Установите рассчитанный комплект колец, затяните гайку фланца с требуемым моментом. Проверьте момент проворачивания ведущей шестерни (должен быть в пределах 0.2-0.6 Н·м для новых подшипников).
Регулировка бокового зазора и пятна контакта:
- Установите корпус дифференциала (с ведомой шестерней) в картер. Закрутите регулировочные гайки на оси сателлитов вручную до устранения осевого люфта корпуса.
- Нанесите тонкий слой контрастной краски (типа "Пруссик синий" или "Сурик") на зубья ведомой шестерни в нескольких местах по окружности (3-4 зуба).
- Проворачивайте ведущую шестерень в обе стороны с небольшим усилием на ведомую, чтобы получить отпечаток на зубьях.
- Анализируйте полученное пятно контакта. Оно должно располагаться в средней части зуба по высоте и ближе к носку (тонкому концу) по длине.
- Измерьте боковой зазор индикатором, установленным перпендикулярно к зубьям ведомой шестерни в ее самой широкой части. Значение должно соответствовать спецификации.

Параметр	Номинальное значение для УАЗ	Допуск
Боковой зазор в зацеплении	0.10 - 0.20 мм	+0.10 мм
Момент проворачивания ведущей шестерни (новые подшипники)	0.2 - 0.6 Н·м	-
Толщина регулировочных колец ведущей шестерни (типовой пример)	2.00 - 3.00 мм	шаг 0.05 мм

Корректировка положения:

Если пятно контакта смещено к пятке (толстому концу) зуба или зазор мал: Увеличьте толщину колец под ведущей шестерней (перемещая ее дальше от ведомой) ИЛИ ослабьте регулировочную гайку со стороны ведомой шестерни и затяните противоположную (смещая ведомую шестерню ближе к ведущей).
Если пятно контакта смещено к носку зуба или зазор велик: Уменьшите толщину колец под ведущей шестерней (приближая ее к ведомой) ИЛИ ослабьте регулировочную гайку со стороны, противоположной ведомой шестерне, и затяните гайку со стороны ведомой шестерни (смещая ведомую шестерню дальше от ведущей).

Каждое изменение толщины колец ведущей шестерни на 0.05 мм изменяет зазор примерно на 0.02-0.03 мм. Каждое перемещение ведомой шестерни регулировочными гайками на 1 деление (щелчок стопора) изменяет зазор примерно на 0.03-0.05 мм. После каждой корректировки обязательно проверяйте зазор и наносите краску заново для оценки пятна контакта.

Фиксация и проверка: После достижения правильного зазора и пятна контакта, надежно зафиксируйте регулировочные гайки стопорными пластинами. Проверьте момент проворачивания всего редуктора (ведущая шестерня + дифференциал) – он должен быть плавным, без заеданий, в пределах 1.0-2.5 Н·м (для новых подшипников и правильного зацепления). Помните, что окончательная проверка работы и шумности производится только после обкатки редуктора.

Заправка редуктора маслом после монтажа блокировки

После установки принудительной или электронной блокировки дифференциала в редуктор УАЗ, заполнение маслом – обязательный финальный этап. Несоблюдение требований к типу и объему смазочного материала приведет к ускоренному износу шестерен и элементов блокировки, вплоть до выхода узла из строя.

Используйте исключительно трансмиссионные масла класса GL-5 с вязкостью 75W-90, 80W-90 или 85W-90, рекомендованные производителем блокировки (например, VAL-Racing, ДАК). Синтетические или полусинтетические составы обеспечивают лучшую защиту при экстремальных нагрузках и низких температурах.

Порядок заправки и контроль

Этапы работ:

Очистите заливное отверстие редуктора от грязи.
Снимите контрольную пробку сапуна для вентиляции картера.
Через заливное отверстие подавайте масло шприцем или насосом до момента его вытекания из контрольного отверстия.
Установите контрольную пробку на место с усилием 15–25 Н·м.
Затяните заливную пробку с моментом 30–50 Н·м.

Контроль уровня обязателен при горизонтальном положении автомобиля. После первого пробега (50–100 км) проверьте уровень масла повторно и осмотрите редуктор на предмет подтеков.

Требуемые объемы масла:

Тип редуктора	Объем масла (литры)
Передний мост (раздаткой)	1,3–1,5
Задний мост	1,4–1,6

Критические ошибки:

Использование масел GL-4 (недостаточные противозадирные свойства)
Превышение/недолив объема масла
Заправка без промывки редуктора после обкатки блокировки

Частые неисправности пневмосистем блокировки

Основной проблемой является утечка воздуха из-за повреждения уплотнительных элементов: изношенные кольца на пневмопоршне камеры сцепления, пересохшие манжеты пневмоцилиндра или микротрещины в шлангах высокого давления. Это приводит к падению давления в системе и невозможности активировать блокировку даже при исправном компрессоре.

Не менее распространена коррозия металлических компонентов: закисание штока пневмоцилиндра, окисление контактов электромагнитного клапана или разрушение воздухораспределителя. Особенно критично это проявляется при эксплуатации в условиях повышенной влажности или при использовании неосушенного воздуха.

Типичные отказы компонентов

Электромагнитные клапаны: залипание сердечника из-за грязи, обрыв катушки или окисление электрических контактов
Ресиверы: образование конденсата, приводящее к коррозии внутренних полостей и утечкам
Пневмокамеры: разрыв диафрагмы, деформация толкателя, разрушение крепежных фланцев

Симптом	Вероятная причина	Проверка
Блокировка не включается	Низкое давление, заклинивание клапана	Замер давления манометром на ресивере
Самопроизвольное отключение	Утечки в магистралях, износ манжет	Тест мыльным раствором на соединениях
Дребезг при работе	Загрязнение клапана, коррозия штока	Визуальный осмотр после демонтажа

Отдельного внимания требует компрессор: падение производительности из-за износа поршневых колец, перегрев при засорении воздушных фильтров или выход из строя регулятора давления. Неисправности усиливаются при длительной работе без технического обслуживания, особенно при отсутствии своевременной замены осушителя воздуха.

Дефекты сальников электропривода ЭБД

Сальники электропривода электронной блокировки дифференциала (ЭБД) на УАЗ играют критическую роль в защите внутренних компонентов привода от внешних воздействий. Их основная функция – герметизация мест выхода вала электродвигателя и входов электрических разъемов, предотвращая попадание внутрь воды, грязи, пыли и дорожных реагентов.

Нарушение целостности или ухудшение уплотняющих свойств сальников приводит к проникновению влаги и абразивных частиц в корпус электропривода. Это становится основной причиной выхода из строя дорогостоящих компонентов: электродвигателя, червячной передачи и датчиков положения.

Основные виды дефектов и их последствия

Наиболее распространенными дефектами сальников ЭП ЭБД являются:

Утрата эластичности и "дубление" резины: Резиновый материал сальников со временем теряет пластичность под воздействием перепадов температур, агрессивных сред (грязь, соль, масло, технические жидкости) и естественного старения. Это приводит к потере способности плотно обжимать вал или корпус разъема.
Механические повреждения (порезы, разрывы): Возникают при неаккуратном монтаже/демонтаже привода или вала, использовании острых инструментов, а также из-за попадания твердых абразивных частиц между сальником и подвижной частью.
Износ рабочей кромки (губки): Постоянное трение губки сальника о вращающийся вал или перемещающийся разъем приводит к ее стачиванию. Износ усиливается при недостаточной смазке или попадании абразива.
Разрушение или деформация посадочного места: Коррозия корпуса привода в зоне установки сальника, его деформация от ударов или некачественная запрессовка могут нарушить геометрию посадочного места, лишив сальник возможности обеспечивать герметичность.

Видимые признаки проблем с сальниками:

Появление потеков масла или смазки из-под защитного колпака электропривода на корпусе моста.
Запотевание или наличие капель воды внутри колпака ЭП ЭБД.
Наличие следов грязи, влаги или окислов (коррозии) на корпусе электропривода вблизи вала или разъемов.

Основные причины возникновения дефектов:

Причина	Воздействие
Естественное старение резины	Потеря эластичности, растрескивание, "дубление"
Агрессивная среда эксплуатации	Контакт с водой, грязью, солью, нефтепродуктами ускоряет деградацию материала
Механические повреждения	Порезы при монтаже, износ губки, деформация посадочного места
Экстремальные температуры	Перегрев и переохлаждение ускоряют старение резины

Важность своевременного выявления: Пренебрежение состоянием сальников ЭП ЭБД неизбежно ведет к проникновению влаги внутрь привода. Результатом становится коррозия, заклинивание червячной передачи, окисление контактов, короткое замыкание или перегорание обмоток электродвигателя. Замена сальников – простая и недорогая профилактическая операция по сравнению с ремонтом или заменой всего электропривода блокировки дифференциала.

Проверка давления в пневмолинии компрессором

Для диагностики корректной работы принудительной пневматической блокировки дифференциала УАЗ необходимо проверить давление в магистрали от компрессора до пневмокамеры ресивера. Подключите манометр напрямую к выходному штуцеру компрессора или в разрыв линии перед ресивером, предварительно сбросив остаточное давление в системе.

Запустите двигатель и дайте компрессору отработать несколько циклов набора давления до отключения. Зафиксируйте максимальное значение на манометре. Рабочее давление для штатных систем блокировки УАЗ (типа "Классика", "Хантер", "Патриот") должно составлять 4,5–5,5 бар. Значительное отклонение (менее 4 бар или более 6 бар) свидетельствует о неисправности.

Типичные проблемы при несоответствии давления

Низкое давление: Износ поршневых колец компрессора, засор воздушного фильтра компрессора, утечки в трубках или соединениях, неисправность редукционного клапана.
Высокое давление: Закисание или поломка редукционного клапана, засор сливного канала осушителя (если установлен), повреждение датчика давления.

При обнаружении отклонений проведите поэтапную проверку: осмотр пневмолинии на предмет трещин и неплотностей, тестирование компрессора на производительность (время набора давления до отсечки), диагностику редукционного клапана. Замените неисправные компоненты и повторите замер.

Техника движения с включенной блокировкой на асфальте

Использование принудительной блокировки дифференциала на твердом асфальтовом покрытии требует повышенного внимания из-за возникновения жесткой связи между полуосями. Это приводит к значительной нагрузке на трансмиссию и ухудшению управляемости автомобиля.

Длительное движение с активированной блокировкой на сухом асфальте провоцирует ускоренный износ шин, перегрев элементов привода и риск повреждения шестерен редуктора или полуосей из-за возникновения циркулирующей мощности в трансмиссии.

Ключевые правила эксплуатации

Ограничение скоростного режима: Не превышайте 40 км/ч. Высокие скорости многократно увеличивают нагрузки на узлы трансмиссии.

Техника прохождения поворотов:

Запрещены резкие маневры и повороты руля на больших углах
Заблаговременно снижайте скорость до вхождения в поворот
Двигайтесь по максимально пологой траектории (увеличивайте радиус)

Контроль пробуксовки: Полностью исключите резкое нажатие педали газа. Малейшая пробуксовка колес на асфальте создает ударные нагрузки в трансмиссии.

Экстренные ситуации: При необходимости резкого торможения или объезда препятствия выжимайте сцепление (на МКПП) для разгрузки трансмиссии.

Риск	Последствия	Мера предосторожности
Разрушение шестерен	Заклинивание редуктора	Плавное ускорение
Срез шлицов	Потеря подвижности оси	Минимизация поворотов
Деформация полуосей	Повреждение ступиц	Отказ от пробуксовки

Немедленно выключайте блокировку при первой возможности. Помните: асфальт – режим эксплуатации только для экстренных случаев, а не для повседневного использования. При движении по прямой избегайте перестроений и резких изменений скорости.

Приемы проезда диагонального вывешивания с блокировкой

Диагональное вывешивание возникает при потере контакта с грунтом противоположных колес (переднего левого и заднего правого или наоборот), что полностью лишает УАЗ подвижности без блокировки дифференциала. Принудительная или электронная блокировка в такой ситуации передает крутящий момент на оба колеса оси, сохраняя тягу и позволяя преодолеть препятствие.

Ключевой принцип – включение блокировки ДО попадания в диагональ, так как после вывешивания колес сцепление с поверхностью утрачено, и активация системы не даст эффекта. Движение начинайте с заблокированным межосевым дифференциалом, а при риске диагонального вывешивания добавьте блокировку переднего или заднего моста в зависимости от ситуации.

Алгоритм преодоления

При приближении к сложному участку:

Включите межосевую блокировку заранее на ровном участке.
Оцените рельеф: при риске вывешивания переднего левого и заднего правого колеса – заблокируйте передний мост. Для противоположной диагонали (переднее правое/заднее левое) активируйте блокировку заднего моста.
Двигайтесь на постоянной, минимальной тяге без резких ускорений или торможений.
При срабатывании блокировки и начале движения плавно добавьте газ для выезда из препятствия.

Важные нюансы:

Скорость: Не выше 5-10 км/ч – высок риск поломки полуосей.
Руль: Держите прямо. Поворот колес увеличивает нагрузку на ШРУСы.
Деактивация: Сразу после выезда выключите блокировку моста, межосевую – на ровной твердой поверхности.

Тип вывешивания	Блокировка моста	Действия водителя
Переднее левое + заднее правое	Передняя	Плавный газ, руль прямо
Переднее правое + заднее левое	Задняя	Минимальная тяга, без торможения

При частой эксплуатации в грязи или на бездорожье комбинация межосевой и мостовой блокировок – основной инструмент сохранения проходимости УАЗ. Точное понимание момента активации и плавное управление газом предотвращают пробуксовку и механические повреждения трансмиссии.

Обслуживание воздушного компрессора пневмосистемы

Воздушный компрессор обеспечивает рабочее давление для активации принудительной блокировки дифференциала на УАЗ. Его стабильная работа критична для своевременного включения/отключения блокировки в сложных дорожных условиях. Регулярное техническое обслуживание предотвращает падение давления в системе, снижает риск отказа узла при преодолении бездорожья.

Пренебрежение обслуживанием приводит к загрязнению пневмомагистралей, износу поршневой группы компрессора и выходу из строя электропневмоклапанов. Это вызывает неполное срабатывание блокировки или её самопроизвольное отключение во время движения. Систематический контроль компонентов обязателен после эксплуатации в пыльной или влажной среде.

Ключевые этапы обслуживания

Обязательные процедуры включают:

Контроль уровня масла (для маслозаполненных моделей) через смотровое окно каждые 5 000 км
Продувка воздушного фильтра компрессора сжатым воздухом после езды по грязи
Замена фильтрующего элемента каждые 15 000 км

Диагностика работоспособности:

Замер времени нагнетания давления до 6-8 атм (норма: 3-7 минут)
Проверка герметичности соединений мыльным раствором
Контроль срабатывания предохранительного клапана при 10-12 атм

Компонент	Периодичность обслуживания
Ресивер	Слив конденсата еженедельно
Влагоотделитель	Замена фильтра-осушителя каждые 20 000 км
Воздушные магистрали	Визуальный осмотр на трещины при ТО

Важно: При замене уплотнительных колец поршневой группы используйте только термостойкие маслостойкие материалы. После сборки выполните тестовый запуск двигателя с контролем давления в ресивере.

Советы по сезонному уходу за системой блокировки дифференциала УАЗ

Перед наступлением зимнего сезона выполните комплексную проверку электронных компонентов: осмотрите разъемы датчиков положения мостов и проводку на предмет окисления или повреждений. Протестируйте корректность активации блокировки через штатный переключатель в салоне при работающем двигателе, обращая внимание на задержки срабатывания или мигание индикатора. Прогрейте масло в редукторах короткой поездкой перед диагностикой, так как загустевшая смазка влияет на работу механизма.

В летний период особое внимание уделите герметичности пневмосистемы (для пневматических блокировок) – проверьте шланги, фитинги и уплотнения камеры включения. После эксплуатации в грязи или воде обязательно промойте механическую часть: установите автомобиль на эстакаду, удалите загрязнения с визуально доступных элементов штока, рычагов и корпуса муфты струей воды низкого давления. Контролируйте уровень масла в редукторах перед длительными поездками.

Универсальные процедуры для всех типов блокировок

Каждые 5 000 км: очистка вентиляционных клапанов редукторов от грязи
Раз в сезон: обработка механических тяг и шарниров графитовой смазкой
После глубоких водных преград: принудительная просушка электроконтактов сжатым воздухом

Сезон	Критичные операции	Рекомендуемые материалы
Зима	Замена масла в редукторах на синтетику 75W-90	Аэрозольный антикоррозионный спрей для контактов
Лето	Диагностика давления в пневмолинии (для пневмоблокировок)	Термостойкая смазка для штока включения

Ежемесячно: активируйте блокировку на ровной поверхности для предотвращения залипания механизмов
Раз в 2 года: аппаратная диагностика сопротивления обмоток электромагнитов
При появлении шумов: немедленная проверка затяжки фланцев редуктора и подшипников

Оптимальные скорости движения при активированной блокировке

При включенной принудительной или электронной блокировке дифференциала на УАЗ критически важно соблюдать скоростные ограничения для сохранения управляемости и целостности трансмиссии. Превышение безопасного порога провоцирует циркуляцию мощности в раздатке, перегрев механизмов и резкую потерю контроля на твёрдых покрытиях.

Рекомендуемые скорости варьируются в зависимости от типа покрытия и угла поворота. На бездорожье (грязь, снег, песок) допустимый диапазон шире, но при движении по укатанным поверхностям с асфальтовыми участками требования жёстче. Игнорирование этих правил ведёт к ускоренному износу шестерён главной передачи и полуосей.

Ключевые рекомендации

Максимум на бездорожье: 40 км/ч при прямолинейном движении
На смешанном покрытии: до 20 км/ч с обязательным выключением блокировки перед выходом на асфальт
В поворотах: не более 10-15 км/ч для предотвращения "подруливания" и снятия нагрузки с трансмиссии

Особое внимание уделяйте манёврам: даже на низкой скорости резкий поворот руля при заблокированном дифференциале создаёт эффект жёсткой связи колёс. Это вызывает проскальзывание покрышек, увеличивает нагрузку на ШРУСы и риск поломки полуоси.

Тип покрытия	Прямая траектория	Повороты
Бездорожье (грязь/снег)	30-40 км/ч	10-15 км/ч
Гравий/щебень	20-25 км/ч	8-12 км/ч
Асфальт (кратковременно!)	15 км/ч	Запрещено

Помните: блокировка дифференциала – инструмент для преодоления сложных участков, а не для постоянной эксплуатации. Отключайте её сразу после выезда на устойчивое покрытие. Систематическое нарушение скоростного режима с активированной блокировкой сокращает ресурс редуктора в 1.5-2 раза.

Преимущества принудительных систем перед самоблокирующимися дифференциалами

Принудительная блокировка дифференциала на УАЗ обеспечивает полную механическую связь полуосей, гарантируя синхронное вращение колёс независимо от сцепления с поверхностью. Это исключает пробуксовку при потере одним колесом контакта, что критично в экстремальном бездорожье, глубокой грязи или на крутых склонах.

Контроль над блокировкой остаётся полностью за водителем: система активируется только по необходимости и отключается при возвращении на твёрдое покрытие. Такой подход предотвращает повышенный износ трансмиссии, резины и снижает нагрузку на рулевое управление в условиях асфальта или укатанных дорог.

Ключевые отличия в эксплуатации

100% передача момента на оба колеса оси в заблокированном состоянии против частичного перераспределения у самоблоков
Предсказуемость работы: отсутствие запаздывания срабатывания в отличие от автоматических систем
Надёжность в глине, болотах и сыпучем грунте, где самоблоки могут терять эффективность

Критерий	Принудительная блокировка	Самоблокирующийся дифференциал
Эффективность в глубоком бездорожье	Максимальная	Ограниченная
Износ на твёрдом покрытии	Минимальный (при отключении)	Повышенный
Реакция на разгрузку колеса	Мгновенная блокировка	Зависит от степени проскальзывания

Простота механической конструкции принудительной блокировки снижает риски поломок и упрощает обслуживание в полевых условиях. В отличие от электронно-управляемых систем, она не зависит от датчиков и проводки, сохраняя работоспособность при попадании воды или грязи в компоненты трансмиссии.

Список источников

При подготовке материалов о блокировках дифференциала для автомобилей УАЗ использовалась специализированная техническая литература и актуальные отраслевые публикации.

Основой для анализа стали руководства производителя, экспертные оценки и практические исследования систем трансмиссии внедорожников.

Техническое руководство по эксплуатации УАЗ Патриот / Хантер - Официальная документация ООО "УАЗ".
Принципы работы полноприводных трансмиссий - Учебное пособие для автотехникумов под ред. Иванова С.А.
Сравнительный анализ систем блокировки межосевого дифференциала - Статья в журнале "За рулём" (№3, 2023).
Каталог оборудования "Электронные блокировки дифференциалов для внедорожников" - VAL-RACING, 2022 г.
Модификации трансмиссии УАЗ: теория и практика - Сборник статей клуба UAZ4x4.
Протоколы испытаний принудительных блокировок - Лаборатория внедорожных технологий НАМИ.
Диагностика неисправностей систем E-Locker - Методическое пособие АО "АвтоВАЗсервис".
