Блокировка дифференциалов на Ниве - виды и выбор

Статья обновлена: 18.08.2025

Полноприводные модификации Нивы оснащаются тремя дифференциалами, но штатная блокировка межосевого узла часто оказывается недостаточной в экстремальных условиях.

Для преодоления сложного бездорожья владельцы используют дополнительные системы принудительной блокировки колёсных дифференциалов.

Существуют три принципиально разных решения: электрическая, пневматическая и механическая блокировка, каждая со своими особенностями монтажа и эксплуатации.

Зачем нужна принудительная блокировка на бездорожье

На сложном рельефе (грязь, снег, камни) колеса одной оси часто теряют сцепление с поверхностью с разной интенсивностью. Стандартный дифференциал, перераспределяя крутящий момент в пользу колеса с меньшим сопротивлением, провоцирует его бесполезную пробуксовку. Колесо, находящееся на твердой опоре, при этом останавливается или вращается с недостаточной силой для продвижения автомобиля вперед.

Принудительная блокировка устраняет эту проблему, жестко соединяя полуоси. Оба колеса оси начинают вращаться с одинаковой скоростью, независимо от разницы в сцеплении с грунтом. Это гарантирует передачу максимального крутящего момента на колесо, имеющее лучшее сцепление, преодолевая сопротивление и предотвращая застревание.

Ключевые преимущества блокировки

• Преодоление диагонального вывешивания: Автомобиль сохраняет подвижность, даже когда одно переднее и одно заднее колесо одновременно теряют контакт с грунтом.
• Стабильная тяга на скользких подъемах/спусках: Исключает срыв колес в пробуксовку на льду, мокрой глине или сыпучем песке.
• Эффективное движение по глубокой колее или вязкой грязи: Оба колеса оси "работают" синхронно, выталкивая автомобиль.
• Контроль на каменистых участках: Предотвращает потерю тяги при переезде через препятствия, когда одно колесо приподнимается.

Важно: Блокировку активируют только на бездорожье при преодолении сложных участков. Ее использование на твердом покрытии приводит к повышенному износу шин, трансмиссии и ухудшению управляемости.

Основные типы блокировок: сравнительный обзор

На внедорожниках Lada 4x4 (Нива) применяются три типа принудительной блокировки межосевого дифференциала, различающиеся принципом активации и конструктивным исполнением. Каждый вариант имеет специфические особенности монтажа, эксплуатации и обслуживания.

Выбор системы напрямую влияет на надежность, сложность установки, удобство управления и адаптацию к экстремальным условиям. Понимание ключевых различий помогает подобрать оптимальное решение для конкретных задач.

Критерий	Электрическая	Пневматическая	Механическая
Принцип работы	Электромотор или соленоид через редуктор	Пневмоцилиндр, работающий от компрессора	Ручной рычаг с тросовым приводом
Надежность	Чувствительна к влаге и окислению контактов	Зависит от герметичности магистралей	Максимальная (минимум элементов)
Сложность установки	Прокладка проводки, монтаж блока управления	Установка компрессора, ресивера, трубок	Минимальная (физическая связь рычага с муфтой)
Удобство включения	Кнопка в салоне (возможно на ходу)	Кнопка/клапан в салоне (на ходу)	Рычаг (часто требует остановки)
Уязвимость	Электроника, датчики	Воздушные магистрали, уплотнения	Трос (закисание, обрыв)

Электрическая система отличается скоростью срабатывания и интеграцией в штатную электропроводку, но критична к грязи и требует защиты элементов. Пневматика обеспечивает мощное усилие включения и устойчива к перегрузкам, однако нуждается в источнике сжатого воздуха и боится механических повреждений трубок.

Механическая блокировка выделяется простотой конструкции и ремонтопригодностью «в поле», но проигрывает в эргономике: для переключения часто требуется приложить физическое усилие. Внедорожный потенциал всех типов идентичен – разница заключается в способе активации и ресурсе в тяжелых условиях.

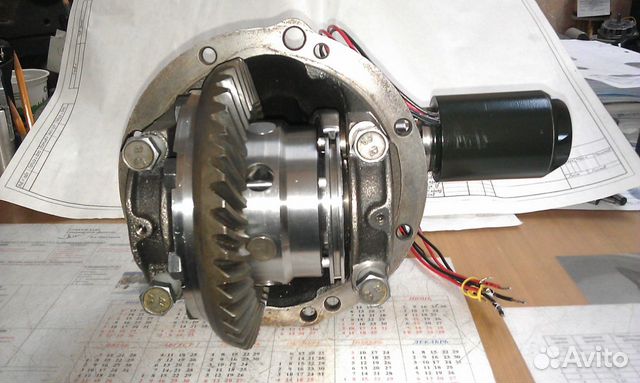

Устройство электромеханической блокировки OEM

Электромеханическая блокировка OEM представляет собой штатную систему принудительной блокировки межосевого дифференциала, устанавливаемую на заводе-изготовителе. Её ключевой особенностью является комбинация электрического управления с механическим исполнительным механизмом, что обеспечивает дистанционную активацию блокировки из салона автомобиля без необходимости сложных переделок конструкции.

Система спроектирована для работы в стандартных условиях эксплуатации Нивы, обеспечивая надёжное соединение полуосей при движении по бездорожью. Основное преимущество перед механическими аналогами – скорость и удобство включения/выключения, а перед пневматическими – отсутствие необходимости в компрессоре и магистралях высокого давления.

Ключевые компоненты системы

• Электродвигатель постоянного тока – создаёт крутящий момент для перемещения механизма блокировки
• Червячный редуктор – преобразует вращение вала двигателя в поступательное движение штока
• Толкатель с вилкой – передаёт усилие на муфту блокировки через специальный паз
• Блокировочная муфта – зубчатая деталь, жёстко соединяющая корпус дифференциала с полуосью
• Концевой выключатель – фиксирует крайние положения муфты и передаёт сигнал на панель приборов
• Электропроводка – соединяет компоненты с цепью управления
• Кнопка активации – устанавливается на центральной консоли, подаёт напряжение на электропривод

Принцип работы основан на преобразовании электрической энергии в механическое перемещение: при нажатии кнопки ток подаётся на электродвигатель, который через червячную передачу смещает толкатель. Вилка, закреплённая на толкателе, воздействует на муфту блокировки, принудительно соединяя шестерни дифференциала. Фиксация положения обеспечивается червячной парой, предотвращающей самопроизвольное отключение под нагрузкой.

Система оснащена защитой от перегрузок: при достижении муфтой крайнего положения срабатывает концевой выключатель, разрывающий цепь питания двигателя. Контроль состояния осуществляется через индикатор на приборной панели. Для корректной работы требуется включение при прямолинейном движении или остановке, так как блокировка дифференциала при повороте колёс приводит к повышенным нагрузкам на трансмиссию.

Штатная кнопка блокировки дифференциалов на приборной панели Нивы

При нажатии водителем кнопки блокировки на приборной панели замыкается электрическая цепь. Сигнал поступает в блок управления (реле), который активирует электромагнитный клапан пневмосистемы. Клапан открывает доступ сжатого воздуха из ресивера тормозной системы к пневматической камере блокировки дифференциала.

Сжатый воздух воздействует на диафрагму пневмокамеры, расположенной на корпусе редуктора заднего моста. Шток камеры через механическую тягу перемещает вилку включения муфты блокировки. Муфта жестко соединяет чашку дифференциала с полуосью, обеспечивая принудительное распределение крутящего момента 50/50 между задними колесами независимо от сцепления с дорогой.

Ключевые компоненты системы

• Электрическая часть: Кнопка на панели → Проводка → Реле управления
• Пневматическая часть: Ресивер → Электроклапан → Воздушная магистраль → Пневмокамера
• Механическая часть: Шток пневмокамеры → Тяга → Вилка включения → Муфта блокировки

Этап работы	Результат воздействия
Нажатие кнопки	Замыкание цепи 12В
Срабатывание реле	Подача напряжения на электроклапан
Открытие клапана	Поступление воздуха (6-8 атм) в пневмокамеру
Движение штока	Перемещение вилки на 10-12 мм
Включение муфты	Механическая блокировка сателлитов дифференциала

Важно: Штатная система требует движения автомобиля прямолинейно на скорости до 5 км/ч для безударного срабатывания. Контрольная лампа на панели загорается только при физическом зацеплении муфты, что подтверждается характерным щелчком из редуктора.

Схема подключения заводской электрической блокировки

Заводская электрическая блокировка межосевого дифференциала на Ниве управляется кнопкой в салоне и активируется через электромагнитный клапан, установленный на раздаточной коробке. Система задействует штатную проводку автомобиля и требует минимального вмешарения в конструкцию.

Основные компоненты включают кнопку включения с индикатором, реле управления, электромагнитный клапан (актуатор), предохранитель и соединительные провода. Активация блокировки происходит только при работающем двигателе и нейтральном положении раздаточной коробки.

Электрические соединения

Цепь питания реализована по следующему алгоритму:

1. Постоянное питание +12V от АКБ через предохранитель (15А)
2. Цепь управления через замок зажигания
3. Реле блокировки (контакты 30/87)
4. Электромагнитный клапан (2 контакта)
5. Кнопка включения с подсветкой
6. Корпусное заземление на кузов

Компонент	Точка подключения
Кнопка активации	Желтый провод (управление) + Серый/красный (подсветка)
Реле (контакт 85)	Кнопка управления (выход)
Электроклапан	Синий провод от реле (контакт 87)
Заземление	Черный провод на корпус РК

Важно: Штатная кнопка блокировки имеет встроенную защиту от случайного включения – для активации требуется потянуть кольцо, а не просто нажать. При корректном монтаже индикатор на кнопке загорается только после полного зацепления муфт дифференциала.

Диагностика неисправностей электрического привода

Электрический привод блокировки дифференциалов на Ниве подвержен характерным отказам, требующим системной проверки цепи управления и исполнительных механизмов. Типичные проявления неисправности включают неработающую индикацию на панели приборов, отсутствие щелчков реле при активации кнопки или физическое невключение блокировки.

Диагностику начинают с проверки подачи питания на кнопку включения и целостности предохранителей (обычно F7-F8 в монтажном блоке). Далее последовательно тестируют элементы цепи мультиметром, уделяя внимание коррозии контактов и состоянию проводки в зонах перегибов (рулевая колонка, проход через перегородку моторного отсека).

Алгоритм поиска неисправности

1. Проверка питания цепи
   • Замер напряжения на клеммах кнопки включения (должно быть +12В при включенном зажигании)
   • Контроль состояния предохранителей F7 (15А) и F8 (10А)
2. Тестирование кнопки активации
   • Прозвон контактов мультиметром в нажатом состоянии
   • Визуальный осмотр на предмет залипания или окисления
3. Диагностика реле блокировки
   • Проверка срабатывания при подаче напряжения на управляющий контакт
   • Замер сопротивления катушки (норма 70-80 Ом)
4. Контроль электромотора привода
   • Подача +12В напрямую на контакты мотора (должен издавать рабочий шум)
   • Замер потребляемого тока (резкое превышение 10А указывает на заклинивание)
5. Осмотр концевиков положения
   • Проверка контактов датчиков включенного/выключенного состояния
   • Контроль герметичности уплотнений (проникновение воды вызывает коррозию)

Типовая неисправность	Метод устранения
Окисление контактов в колодках	Зачистка штекеров WD-40, восстановление пайки
Обрыв провода в гофре рулевой колонки	Замена поврежденного участка кабеля
Зависание реле	Замена реле К563 (расположено под панелью приборов)
Износ щеток электромотора	Разбор/замена щеточного узла или двигателя в сборе
Коррозия датчиков положения	Очистка контактов или установка новых концевиков

Особое внимание уделяют состоянию дорожного покрытия – попадание грязи или льда в механизм привода блокировки создает повышенную нагрузку на электрическую систему. При частых отказах рекомендована дополнительная установка защитного кожуха на мотор привода.

Замена датчиков положения блокировки

Датчики положения блокировки дифференциалов на Ниве контролируют активацию переднего и заднего редукторов, передавая сигнал на приборную панель. Неисправность проявляется отсутствием индикации блокировки при включении или постоянным свечением лампы. Для диагностики проверяют целостность проводки, сопротивление датчиков (в норме 0 Ом при замкнутых контактах) и наличие контакта с массой.

Подготовка к замене включает демонтаж защитных кожухов карданных валов для доступа к редукторам. Датчики вкручены в корпуса переднего и заднего мостов рядом с приводными кулисами блокировок. Обязательно отключается АКБ перед работами во избежание замыканий в электросети.

Порядок замены

1. Обесточить бортовую сеть (снять клемму с АКБ).
2. Очистить зону вокруг датчика от грязи металлической щёткой.
3. Отсоединить колодку проводов, нажав на фиксатор разъёма.
4. Выкрутить датчик торцевым ключом на 12 мм (усилие прикладывать аккуратно из-за хрупкости корпуса).
5. Проверить состояние контактной группы привода блокировки (подвижный шток должен свободно перемещаться).
6. Вкрутить новый датчик с усилием 15-20 Н∙м, избегая перекоса резьбы.
7. Подключить разъём и зафиксировать его стопорным клипсой.

Параметр	Передний датчик	Задний датчик
Расположение	На редукторе переднего моста, ближе к карданному валу	На верхней части редуктора заднего моста
Особенности замены	Требуется снятие защиты рулевой тяги	Необходим демонтаж топливного фильтра (на некоторых модификациях)

После установки обязательно проводится функциональная проверка: включить зажигание, активировать блокировки поочерёдно и убедиться в корректной индикации на панели приборов. Ложные срабатывания сигнальных ламп свидетельствуют о неполном контакте штока датчика с кулисой либо о необходимости регулировки привода.

Используйте только оригинальные датчики (артикул 2123-3729630) – универсальные аналоги часто имеют несовпадение по длине штока. При повторных отказах проверяйте люфт приводных вилок и состояние пружин в механизме блокировки, механические повреждения которых имитируют неисправность датчика.

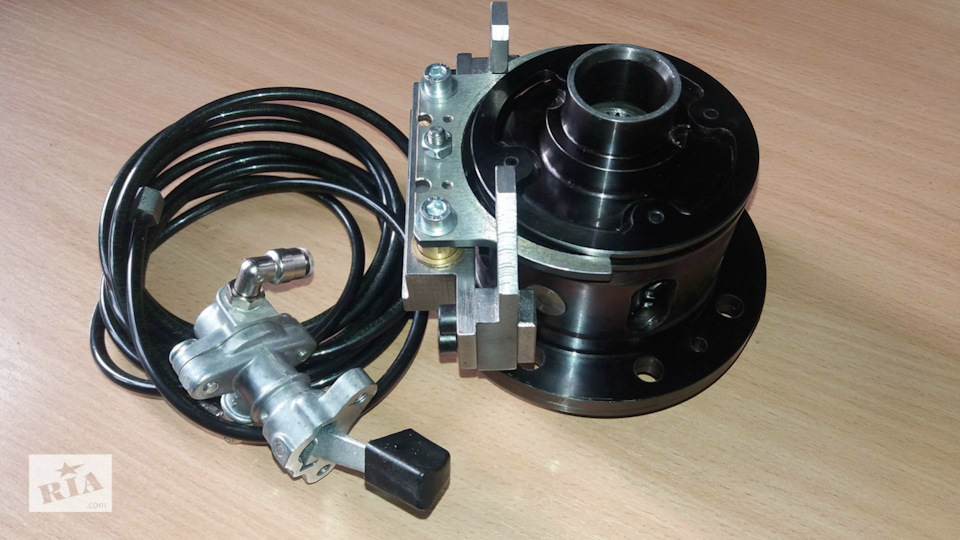

Конструкция пневматической блокировки диафрагменного типа

Основой системы выступает пневматическая камера диафрагменного типа, жестко закрепленная на корпусе редуктора заднего моста или раздаточной коробки. К камере через штуцер подводится магистраль подачи сжатого воздуха от компрессора, управляемого водителем через электромагнитный клапан из салона. Внутри герметичного корпуса камеры установлена гибкая резинотканевая диафрагма, разделяющая полости атмосферного и рабочего давления.

Диафрагма механически соединена через толкатель с вилкой переключения муфты блокировки дифференциала. При подаче воздуха под давлением (обычно 4-8 атм) диафрагма деформируется, перемещая толкатель и вилку, что вызывает введение в зацепление зубчатой муфты. Это жестко соединяет корпус дифференциала с полуосью или валом, исключая проскальзывание.

Ключевые компоненты и их функции

• Пневмокамера: Алюминиевый или пластиковый корпус с крышкой, формирующий полости для диафрагмы.
• Диафрагма: Эластичная мембрана из маслостойкой резины, преобразующая давление воздуха в механическое усилие.
• Толкатель: Стальной шток, передающий усилие от диафрагмы к вилке переключения.
• Возвратная пружина: Обеспечивает обратное движение диафрагмы и расцепление муфты при сбросе давления.
• Вилка переключения: Перемещает муфту блокировки по шлицам вала.
• Уплотнительные кольца: Герметизируют подвижные соединения толкателя.

Процесс включения: Активация клапана → подача воздуха в камеру → деформация диафрагмы → перемещение толкателя → сдвиг вилки → зацепление муфты блокировки.

Процесс выключения: Сброс давления клапаном → сжатие возвратной пружины → возврат диафрагмы → расцепление муфты под действием усилий в трансмиссии.

Преимущества	Особенности эксплуатации
Малый ход штока (5-10 мм)	Требуется защита шлангов от перетирания
Простота конструкции	Чувствительность к обмерзанию зимой
Высокая скорость срабатывания	Необходим контроль герметичности соединений

Критически важно использовать воздушный фильтр-осушитель для предотвращения попадания влаги в камеру, вызывающей коррозию и заклинивание механизма. Резервная механическая блокировка (рычаг в салоне) часто дублирует пневматическую систему для повышения надежности.

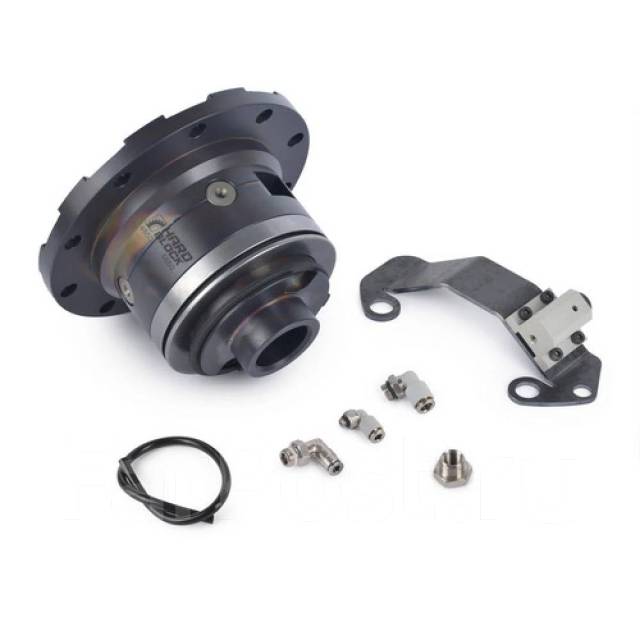

Комплектующие для пневмосистемы

Компрессор генерирует сжатый воздух, выступая энергетическим ядром системы. Для стабильной работы блокировок на Ниве требуются модели с минимальной производительностью 70-100 л/мин и рабочим давлением 8-10 бар, оснащенные влагоотделителем.

Магистрали обеспечивают транспортировку воздуха от компрессора к исполнительным механизмам. Используются гибкие полиуретановые или нейлоновые трубки диаметром 4-6 мм, устойчивые к вибрациям, температурным перепадам и механическим повреждениям.

Критические элементы системы:

• Пневмокамеры (пневмоцилиндры) – преобразуют давление воздуха в механическое усилие для включения блокировки. Устанавливаются непосредственно на корпусе дифференциалов переднего/заднего мостов. Ключевые параметры: ход штока (15-20 мм), диаметр поршня (20-30 мм), наличие пылезащитных чехлов.

Дополнительные компоненты:

1. Ресивер (воздушный баллон) – стабилизирует давление, компенсирует пиковые нагрузки.
2. Электромагнитные клапаны – управляют подачей воздуха к пневмокамерам (нормально-закрытые, 12В).
3. ПВД-реле – автоматизирует включение/выключение компрессора при достижении порогов давления.

Компонент	Ключевые требования	Риски при нарушении
Компрессор	Защита от перегрева, встроенный осушитель	Недокачка, конденсат в системе
Пневмокамеры	Коррозионностойкий корпус, тефлоновое уплотнение штока	Заедание штока, разгерметизация
Фитинги/магистрали	Бесшовные соединения, фиксация хомутами	Утечки воздуха, падение давления

Монтаж пневмоподводки через задний мост

Прокладка магистрали начинается с фиксации пневмошлангов вдоль лонжеронов рамы, используя нейлоновые стяжки или металлические хомуты через каждые 25-30 см. Обязательно избегайте контакта с подвижными элементами подвески, выхлопной системой и острыми кромками – защитите трассу гофрорукавом в зонах риска.

В районе заднего моста шланг заведите через технологическое отверстие в кузове за задним сиденьем или через резиновую заглушку в полу багажника. На участке от кузова до дифференциала оставьте запас длины 10-15 см для компенсации хода подвески, сформировав петлю без перегибов.

Подключение к пневмоблоку дифференциала

Выполните последовательно:

1. Очистите резьбовое отверстие пневмоклапана на редукторе моста от загрязнений
2. Нанесите анаэробный герметик на фитинг типа "ёлочка"
3. Вкрутите штуцер в посадочное гнездо моментом 15-20 Н∙м
4. Наденьте шланг на фитинг до упора и зафиксируйте металлическим хомутом

Важные нюансы:

• Используйте термостойкие шланги PARKER или Festina с рабочим давлением от 8 атм
• Проверьте отсутствие перекручивания магистрали после полного вывешивания моста
• Защитите соединение на редукторе металлическим экраном от камней

Параметр	Значение
Диаметр шланга	6 мм (наружный)
Угол петли компенсации	120-150°
Тест герметичности	8 атм / 15 минут

После монтажа подайте воздух под давлением 6-7 атм для проверки соединений мыльным раствором. Убедитесь в отсутствии пузырей на стыках и плавном срабатывании блокировки.

Установка пневмокнопки включения в салон Нивы

Основная задача – вывести управление пневматической блокировкой дифференциала из подкапотного пространства в салон для оперативного контроля. Для этого потребуется установить пневматическую кнопку на приборную панель или центральный тоннель, подключив её к штатному пневмоцилиндру блокировки через магистрали высокого давления.

Ключевые этапы включают сверление монтажного отверстия под кнопку, прокладку воздушных трубок от моторного отсека к салону через технологические заглушки кузова, и герметизацию соединений. Обязательно используется термостойкий шланг PUN 6×1 мм для участков вблизи выпускного коллектора.

Последовательность работ

1. Подготовка компонентов:
   • Кнопка пневматическая (например, WABCO или аналог)
   • Пневмошланги PUN 6×1 мм (3–4 метра)
   • Фитинги-ниппели (4 шт.) и хомуты
   • Защитная гофра для шлангов
2. Монтаж в салоне:
   • Определить место установки кнопки (ряд с КПП или на панель)
   • Вырезать отверстие коронкой Ø 22–24 мм
   • Закрепить кнопку штатным стопорным кольцом
3. Прокладка магистралей:
   • Провести шланг от пневмоцилиндра в подкапотном пространстве через моторный щит (используя резиновую заглушку рулевой колонки)
   • Закрепить трассу пластиковыми хомутами с шагом 20–30 см
   • Избегать перегибов и контакта с подвижными элементами
4. Подключение:
   • Соединить шланги с кнопкой через фитинги
   • Подающий патрубок – к центральному порту кнопки
   • Выходящий контур – к пневмоцилиндру блокировки

Контрольный этап	Критерий качества
Проверка герметичности	Отсутствие шипения при давлении 8–10 атм
Работоспособность блокировки	Чёткое срабатывание переднего моста на стоящем авто
Защита от перегрева	Дистанция от выпускного коллектора ≥ 15 см

Важно: после сборки обязательно выполнить тест-драйв в грязевых условиях для проверки корректности включения/выключения блокировки под нагрузкой. При появлении утечек воздуха обработать соединения герметиком для пневмосистем.

Обслуживание воздушных уплотнений и шлангов

Регулярный контроль герметичности пневмосистемы предотвращает отказы блокировки дифференциала. Основное внимание уделяется целостности воздушных магистралей, уплотнительных колец пневмокамер и соединений компрессора.

Проверку осуществляйте при выключенном двигателе и разряженном ресивере. Нанесите мыльный раствор на все стыки и шланги, затем подайте давление – пузырьки укажут на утечки. Особенно тщательно исследуйте участки возле хомутов и подвижные элементы штока.

Ключевые процедуры обслуживания

• Замена шлангов: Используйте термостойкие трубки с нейлоновой оплёткой. Режьте только острым ножом под прямым углом, фиксируйте хомутами с шагом 3-5 см на ответственных соединениях
• Обслуживание уплотнений: Смазывайте манжеты пневмокамер силиконовой смазкой каждые 15 000 км. При замене очищайте посадочные места от грязи
• Профилактика коррозии: Обрабатывайте металлические воздухопроводы медной смазкой, защищайте пластиковые магистрали от перегибов и трения о кузов

Компонент	Периодичность проверки	Признаки износа
Резиновые шланги	Каждое ТО (10 000 км)	Трещины, вздутия, потеря эластичности
Уплотнительные кольца	При разборке узлов	Деформация, микроразрывы, следы выдавливания
Фитинги и резьбовые соединения	Раз в 6 месяцев	Запотевание, следы масляных пятен

Важно: После замены элементов обязательно проверяйте время срабатывания блокировок – задержка более 3 секунд свидетельствует о негерметичности системы. Используйте только оригинальные уплотнители, устойчивые к моторному маслу и топливу.

Ручная механическая блокировка "краб": принцип действия

Механизм "краб" представляет собой кулачковую муфту, устанавливаемую непосредственно на раздаточную коробку. Принцип основан на жестком механическом соединении корпуса дифференциала с одной из полуосевых шестерен. При включении муфта перемещается по шлицам вала и фиксирует шестерни, лишая дифференциал возможности перераспределять крутящий момент между осями.

Управление осуществляется через тросовый привод, соединенный с рычагом в салоне. При перемещении рычага усилие передается тросом на вилку включения муфты. Муфта входит в жесткое зацепление с ответными элементами дифференциала, принудительно блокируя вращение шестерен относительно друг друга. Это обеспечивает синхронное вращение переднего и заднего карданных валов независимо от сцепления колес с поверхностью.

Эксплуатационные особенности

• Необходимость полной остановки: включение/выключение требует кратковременной остановки автомобиля для снижения нагрузки на шестерни
• Тактильное управление: водитель физически чувствует момент зацепления муфты через сопротивление рычага
• Полная независимость: не требует источников энергии (электричества/пневматики)
• Запрет использования на твердых покрытиях: приводит к циркуляции мощности и ускоренному износу трансмиссии

Конструктивно муфта выполнена из высокопрочной стали с термообработкой контактных поверхностей. Шлицевое соединение имеет увеличенную площадь контакта для предотвращения деформации под нагрузкой. Вилка переключения оснащается пружинным фиксатором, исключающим самопроизвольное выключение блокировки во время движения.

Установка кулачковой муфты вместо штатного дифференциала

Замена стандартного дифференциала на кулачковую муфту на Ниве обеспечивает принудительную жёсткую блокировку оси без электроники или пневматики. Принцип основан на механическом зацеплении шлицов муфты при включении, исключая проскальзывание колёс даже в экстремальных условиях.

Монтаж требует демонтажа штатного дифференциала и установки муфты в редуктор моста. Ключевой этап – интеграция механизма привода в салон: тросовый или рычажный вариант, требующий аккуратной прокладки через кузовные отверстия с обязательной герметизацией.

Преимущества и особенности

• Надёжность: Отсутствие электроники и сжатого воздуха минимизирует точки отказа.
• Реактивность: Мгновенное включение/выключение по команде водителя.
• Совместимость: Работает с любыми типами блокировок других мостов.

Аспект	Характеристика
Ресурс	Выше штатного дифференциала при грамотной эксплуатации
Ограничения	Запрещено включение на твёрдом покрытии – риск поломки полуосей
Обслуживание	Контроль зазоров и замена трансмиссионного масла каждые 20 тыс. км

Важно: Муфта требует периодического включения на бездорожье для предотвращения закисания механизма. При длительной эксплуатации возможен повышенный шум работы по сравнению с вискомуфтами, но ниже, чем у пневматических аналогов.

Самодельные механические блокирующие устройства

Самодельные блокировки дифференциала для Нивы создаются энтузиастами для удешевления конструкции и адаптации под конкретные задачи. Основной принцип заключается в жесткой механической фиксации шестерен дифференциала, исключающей возможность их взаимного проворачивания. Такие решения требуют высокоточной обработки металла и глубокого понимания устройства редуктора.

Распространенный метод – сварка сателлитов и полуосевых шестерен между собой, превращающая дифференциал в единую неподвижную деталь. Альтернатива – установка стальных штифтов или пальцев, проходящих сквозь корпус дифференциала и отверстия в шестернях, что физически блокирует их движение. Конструкция должна выдерживать ударные нагрузки без деформации или разрушения.

Основные варианты и особенности реализации

Ключевые подходы к изготовлению:

• Глухая блокировка (сварка): Сателлиты и шестерни прихватываются сваркой, полностью устраняя дифференциальный эффект. Требует демонтажа редуктора и точного позиционирования элементов перед сваркой.
• Штифтовая блокировка: В корпусе дифференциала и шестернях сверлятся соосные отверстия, куда запрессовываются закаленные стальные штифты. Диаметр и глубина отверстий критичны для прочности.
• Фланцевая муфта: Более сложный вариант с изготовлением подвижной кулачковой муфты внутри редуктора, управляемой внешним рычагом через герметичный привод.

Сравнение характеристик самодельных методов:

Тип блокировки	Надежность	Сложность установки	Обратимость
Сварная	Очень высокая	Средняя	Невозвратная
Штифтовая	Высокая (при точном исполнении)	Высокая	Частичная
Кулачковая муфта	Средняя (риск износа)	Очень высокая	Полная

Эксплуатация требует постоянного контроля целостности конструкции из-за риска разрушения штифтов или сварных швов под нагрузкой. Повышенные ударные нагрузки на трансмиссию и ускоренный износ шин – неизбежные последствия. Крайне не рекомендуется использовать на твердых покрытиях из-за возникновения паразитных напряжений в узлах привода.

Особенности вождения с постоянно заблокированным мостом

Постоянно заблокированный межосевой дифференциал на Ниве приводит к жесткой связи переднего и заднего мостов, заставляя все четыре колеса вращаться с одинаковой скоростью независимо от условий сцепления. Это принципиально меняет поведение автомобиля на твердых покрытиях по сравнению со стандартным режимом.

Основное воздействие проявляется в работе трансмиссии: возникают циркуляционные нагрузки из-за разницы в пути, проходимом колесами при поворотах. Это провоцирует повышенное напряжение в раздаточной коробке, редукторах мостов и ШРУСах, особенно при движении по сухому асфальту или бетону.

Ключевые последствия эксплуатации

Негативные эффекты на твердых покрытиях:

• Ускоренный износ шин из-за проскальзывания
• Повышенная нагрузка на элементы трансмиссии (шестерни, валы)
• Увеличение расхода топлива (до 10-15%)
• Затрудненное руление на малых скоростях («рывки» руля)

Особенности управления:

1. Заметное ухудшение маневренности – требуется приложение усилий к рулю
2. Снижение курсовой устойчивости на высоких скоростях (склонность к рысканью)
3. Опасность сноса передней оси при резком разгоне на повороте
4. Обязательное снижение скорости перед поворотом (минимум на 30% от обычной)

Исключение: Длительная блокировка оправдана только в условиях постоянного бездорожья – глубокая грязь, снежная целина, песок. На таких поверхностях проскальзывание шин минимально, а крутящий момент распределяется равномерно.

Параметр	Бездорожье	Асфальт/Бетон
Управляемость	Стабильная	Ухудшенная
Износ трансмиссии	Нормальный	Критический
Эффективность	Максимальная	Отрицательная

Эксплуатация с заблокированным дифференциалом на твердых покрытиях требует постоянного контроля за температурой раздаточной коробки и мостов. Длительные поездки в таком режиме неизбежно приводят к преждевременному выходу узлов из строя.

Эксплуатационные ограничения для разных типов блокировок

Электрическая блокировка (штатная) требует строгого соблюдения скоростного режима: активация только при полной остановке или минимальной скорости (3-5 км/ч), деактивация – на скоростях до 40 км/ч. Длительное использование на твёрдых покрытиях провоцирует ускоренный износ трансмиссии и резины из-за отсутствия проскальзывания колёс. Чувствительна к загрязнению контактов и перепадам напряжения, что может вызывать отказы срабатывания.

Пневматическая блокировка (например, от Val-Racing) критична к герметичности магистралей: утечки воздуха приводят к самопроизвольному отключению. Эксплуатация в условиях экстремальных температур (-30°C и ниже) вызывает замерзание конденсата в трубках и отказ системы. Требует регулярного обслуживания компрессора и фильтров. Ограничение по скорости аналогично электрическому типу, но допускает кратковременную работу до 60 км/ч при необходимости.

Сравнение ограничений

Тип блокировки	Макс. скорость активации	Макс. скорость работы	Ключевые уязвимости
Электрическая	5 км/ч	40 км/ч	Влага, грязь, окисление контактов
Пневматическая	10 км/ч	60 км/ч*	Разгерметизация, обмерзание
Механическая (принудительная)	Остановка	Без ограничений**	Перегрев узлов, человеческий фактор

* Только для кратковременных манёвров
** Требует немедленного отключения при выходе на твёрдое покрытие

Общие запреты для всех систем:

• Использование на асфальте, бетоне или укатанном грунте – вызывает циклическую нагрузку на шестерни мостов
• Блокирование диагонально вывешенных колёс – риск поломки полуосей
• Активация при пробуксовке с резким стартом – ударные нагрузки на раздатку

Механическая блокировка (ручная, например, кулачкового типа) наиболее вынослива, но требует обязательного отключения перед въездом на твёрдое покрытие. Игнорирование приводит к разрушению дифференциала и деформации мостов. Длительная езда по сыпучим грунтам требует контроля температуры корпуса – перегрев снижает прочность закалённых деталей. Основной риск – человеческий фактор: забывчивость водителя вызывает наиболее катастрофические поломки.

Сравнение стоимости комплектов: бюджетные и премиальные решения

Стоимость комплектов блокировок дифференциала для Нивы варьируется в очень широком диапазоне, определяясь типом привода (электрический, пневматический, механический) и уровнем исполнения (бюджетный или премиальный). Бюджетные решения фокусируются на базовой функциональности и доступности, в то время как премиальные предлагают повышенную надежность, удобство использования, долговечность материалов и часто более совершенную конструкцию.

Ценовые категории напрямую связаны с применяемыми материалами (сталь, алюминиевые сплавы, бронза), качеством изготовления (точность обработки, балансировка), сложностью системы (особенно для пневматики), репутацией бренда и наличием дополнительных опций (например, заводская гарантия, комплектность для самостоятельной установки). Стоит также учитывать потенциальные затраты на профессиональный монтаж и возможную необходимость приобретения дополнительного оборудования (компрессор для пневматики, проводка для электрики).

Ориентировочные ценовые диапазоны (на комплект для двух мостов)

Приведенные ниже цены являются ориентировочными и могут существенно меняться в зависимости от региона, продавца и текущих рыночных условий. Они отражают стоимость *комплектов* для установки блокировок на оба моста (передний и задний), без учета стоимости установки.

Тип блокировки	Бюджетный сегмент	Премиальный сегмент	Ключевые факторы разницы в цене
Электрическая (катушка)	~ 15 000 - 25 000 руб.	~ 35 000 - 60 000+ руб.	Качество материалов (сталь/сплавы) Точность изготовления и балансировки Надежность и ресурс электромагнитных катушек Защита от коррозии и герметичность Бренд и гарантия
Пневматическая	~ 20 000 - 35 000 руб. (только муфты)	~ 50 000 - 100 000+ руб. (комплект с компрессором)	Качество и сложность пневмомуфт Материал поршней и уплотнений (резина, полиуретан) Наличие и качество компрессора в комплекте Комплектность пневмолиний и фитингов Удобство и надежность управления (клапана, пневмокнопки)
Механическая (ручная)	~ 18 000 - 30 000 руб.	~ 30 000 - 45 000 руб.	Качество стали и термообработки зубьев Точность изготовления и подгонки Надежность механизма включения (вилка, шток) Удобство и четкость привода (тросы, рычаги) Комплектность крепежа и уплотнений

Важные замечания по стоимости:

• Скрытые расходы: Цена комплекта – не конечная сумма. Обязательно учитывайте:
  1. Установка: Стоимость работ в сервисе может составлять от 10 000 до 30 000+ рублей в зависимости от типа блокировки и сложности.
  2. Доп. оборудование: Для пневматики почти всегда нужен компрессор (от 5 000 до 20 000+ руб.) и пневмомагистрали, если не в комплекте. Для электрики – качественная проводка и реле.
  3. Масло и расходники: Замена масла в мостах после установки.
• Бюджетные риски: Самые дешевые комплекты, особенно электрические и пневматические, часто имеют:
  • Низкое качество материалов (хрупкий чугун, слабая сталь, недолговечные уплотнения).
  • Плохую балансировку, ведущую к вибрациям и ускоренному износу редуктора.
  • Ненадежные электронные компоненты (катушки) или пневмоэлементы (поршни, манжеты).
  • Отсутствие гарантии или сложности с ее получением.
• Премиум-преимущества: Высокая цена обычно оправдана:
  • Использованием качественных материалов (легированные стали, алюминиевые сплавы корпусов, бронзовые направляющие, износостойкие уплотнения).
  • Высокоточным производством и балансировкой.
  • Проверенной надежностью и большим ресурсом.
  • Четкой работой механизмов включения/выключения.
  • Наличием заводской гарантии и технической поддержки.
  • Хорошей комплектацией (все необходимое в коробке).

Ресурс дисковой блокировки при активной эксплуатации

Ресурс дискового механизма блокировки напрямую зависит от интенсивности и условий использования. При регулярном включении на твердых покрытиях (асфальт, бетон) или в условиях частичного проскальзывания колес происходит интенсивный износ фрикционных накладок и ответных металлических дисков. Это вызвано принудительной синхронизацией скоростей вращения осей под нагрузкой, создающей высокое трение в пакете.

Средний срок службы качественной дисковой блокировки при активной эксплуатации внедорожника составляет 50–80 тыс. км. Экстремальные условия (глубокая грязь, камни, постоянное буксование) сокращают этот ресурс до 15–30 тыс. км. Критическое влияние оказывают перегрев узла, попадание абразивных частиц в механизм и несвоевременное обслуживание.

Факторы, снижающие ресурс

• Перегрев: Температурная деформация дисков и потеря свойств фрикционных материалов при превышении 250–300°C.
• Абразивный износ: Попадание песка, грязи или металлической стружки между дисками ускоряет выработку поверхностей.
• Некорректная активация: Частое включение блокировки без остановки или при высоких оборотах двигателя.
• Механические перегрузки: Ударные нагрузки при резком старте с вывернутыми колесами или преодолении препятствий "с рывка".

Условия эксплуатации	Ожидаемый ресурс	Признаки износа
Преимущественно асфальт, редкое включение	80+ тыс. км	Задержка срабатывания, посторонние шумы
Бездорожье (умеренное)	40–60 тыс. км	Пробуксовка при блокировке, вибрации
Экстремальное бездорожье, соревнования	15–25 тыс. км	Полный отказ, заклинивание, запах гари

Для продления срока службы критически важно соблюдать правила эксплуатации: активировать блокировку только после остановки, на нейтрали; избегать длительной работы на твердых покрытиях; регулярно менять масло в редукторах мостов и проводить визуальный контроль пакета дисков при ТО.

Перегрев вискомуфт в самоблокирующихся дифференциалах

Вискомуфта, используемая в самоблокирующихся дифференциалах, передает крутящий момент через силиконовую жидкость, меняющую вязкость при нагреве. При длительной пробуксовке колес жидкость внутри муфты интенсивно перемешивается, что вызывает резкий рост температуры. Превышение рабочего диапазона (обычно 120-150°C) приводит к критическому загустеванию состава и потере эффективности блокировки.

Основными причинами перегрева являются: экстремальная езда по грязи или песку, буксование с полностью вывернутыми колесами, перегруз автомобиля, а также естественное старение жидкости (снижение термостойкости после 5-7 лет эксплуатации). Особенно уязвимы муфты в условиях медленного движения с постоянной пробуксовкой, когда отсутствует обдув корпуса.

Последствия и профилактика

Ключевые риски при перегреве:

• Деформация корпуса и герметизирующих прокладок
• Необратимое изменение свойств силиконовой жидкости
• Залипание фрикционных дисков с потерей функции самоблокировки
• Разрушение подшипников из-за теплового расширения

Для предотвращения проблем рекомендуется:

1. Избегать длительной пробуксовки (более 30 секунд без паузы)
2. Контролировать температуру корпуса муфты рукой (недопустим ожог при касании)
3. Заменять жидкость каждые 60-80 тыс. км пробега
4. Устанавливать дополнительные радиаторы охлаждения для внедорожных модификаций

Сравнение решений:

Проблема	Электрическая блокировка	Пневматическая блокировка
Риск перегрева	Отсутствует	Минимальный (только при утечке воздуха)
Устойчивость к нагрузкам	Высокая	Максимальная

Механические блокировки типа Torsen менее склонны к перегреву, но проигрывают в надежности при езде по глубокой грязи. Вискомуфты остаются бюджетным вариантом, но требуют строгого соблюдения температурного режима.

Подготовка моста перед установкой блокировок

Тщательная подготовка моста гарантирует корректную работу блокировки и предотвращает преждевременный износ. Все работы проводятся после демонтажа редуктора, полуосей и ступиц. Очистка и дефектовка компонентов – обязательные этапы перед монтажом.

Особое внимание уделяют состоянию посадочных мест под подшипники дифференциала и сальники. Поверхности должны быть гладкими, без задиров или коррозии. Обязательно проверяют соосность отверстий под болты крепления крышки редуктора и отсутствие деформации фланца.

Ключевые этапы подготовки

Перед установкой блокировки выполните следующие операции:

• Механическая обработка картера:
  Фрезеровка площадки под корпус блокировки для обеспечения плотного прилегания. Глубина выборки зависит от модели блокировки и контролируется калибром.
• Подгонка шестерен главной пары:
  Проверка и регулировка зацепления (пятно контакта) ведущей и ведомой шестерен. При замене пары обязательна притирка и установка с новыми регулировочными прокладками.
• Подготовка посадочных мест:
  Зачистка ступиц подшипников дифференциала наждачной бумагой. Установка новых сальников полуосей с нанесением герметика на внешнюю кромку.

Контроль параметров после сборки: Обязательно проверьте:

1. Свободу вращения дифференциала в сборе с блокировкой (отсутствие заеданий).
2. Биение хвостовика ведущей шестерни (допуск не более 0.05 мм).
3. Зазор в подшипниках дифференциала (регулируется гайками).

Компонент	Параметр контроля	Инструмент
Корпус дифференциала	Отсутствие трещин, сколов	Визуальный осмотр, магнитная дефектоскопия
Сальники полуосей	Посадочный диаметр	Нутромер
Фланец ведущей шестерни	Состояние шлицев	Калибр-кольцо

Регулировка зацепления шестерен после монтажа

Правильная регулировка зацепления шестерен главной передачи и дифференциала критична для долговечности узла и бесшумной работы. Процедура выполняется после установки редуктора или замены шестерен и требует контроля бокового зазора и пятна контакта между зубьями ведомой и ведущей шестерен. Неверная регулировка приводит к ускоренному износу, заклиниванию или характерному вою при движении.

Базовые регулировочные параметры задаются подбором толщины комплекта регулировочных колец под фланцы подшипников ведущей шестерни и перемещением ведомой шестерни через боковые регулировочные гайки корпуса дифференциала. Конкретные значения зазора (обычно 0.08-0.13 мм для новых пар) и схема пятна контакта указаны в мануалах производителя шестерен – их необходимо строго соблюдать.

Последовательность регулировки

1. Установка предварительного натяга подшипников: ведущей шестерни – подбором толщины регулировочных колец, дифференциала – симметричной затяжкой боковых гаек до момента проворачивания вала с усилием 0.1-0.3 кгс·м.
2. Контроль бокового зазора: индикаторной стойкой в 3-4 точках по окружности ведомой шестерни. При отклонении от нормы зазор корректируется одновременным смещением гаек дифференциала (ослабление одной + подтяжка другой на равный угол) для сохранения предварительного натяга подшипников.
3. Проверка пятна контакта: нанесение тонкого слоя контрастной пасты (например, синьки) на зубья ведомой шестерни, проворот в обе стороны под нагрузкой. Анализ отпечатка:

Расположение пятна	Регулировочное действие
К вершине зуба	Увеличить зазор (сместить ведомую шестерню от ведущей)
К ножке зуба	Уменьшить зазор (сместить ведомую шестерню к ведущей)
Смещено к внешнему краю	Увеличить толщину регулировочных колес ведущей шестерни
Смещено к внутреннему краю	Уменьшить толщину регулировочных колес ведущей шестерни

После корректировки по пятну контакта обязательно перепроверяется боковой зазор. Процедура повторяется итеративно до достижения нормы по обоим параметрам. Финишная затяжка гаек дифференциала выполняется с контролем момента и стопорением.

Смена трансмиссионного масла после установки блокировки дифференциала

Установка блокировки дифференциала, независимо от ее типа (электрическая, пневматическая, механическая), является вмешательством в герметичный узел трансмиссии – редуктор моста или раздаточную коробку. Во время монтажа внутрь неизбежно попадает мелкая металлическая стружка от сверления, нарезания резьбы, обработки отверстий под фитинги или датчики, а также частицы старого герметика и загрязнений.

Эта взвесь представляет серьезную угрозу для долговечности как новой блокировки (ее механизмов, сальников, в случае пневматики – уплотнений), так и для шестерен и подшипников самого редуктора. Оставшееся старое масло не способно эффективно удерживать и выводить эти абразивные частицы из зоны контакта зубьев и трущихся поверхностей.

Ключевые аспекты замены масла

Обязательность процедуры: Замена масла сразу после завершения монтажа блокировки и проверки ее работоспособности является неотъемлемой и критически важной частью процесса установки. Экономия на этом этапе неизбежно приведет к ускоренному износу дорогостоящих компонентов трансмиссии.

Процедура замены:

1. Прогрев: Совершите небольшую поездку (10-15 км), чтобы масло в редукторах и раздатке достигло рабочей температуры и взвесь загрязнений перешла во взвешенное состояние.
2. Слив: Установите автомобиль на ровную площадку. Отверните сливные пробки редукторов мостов и раздаточной коробки (РК), предварительно очистив область вокруг пробок от грязи. Дайте маслу стечь максимально полно. Внимательно осмотрите слитое масло и магнитные пробки на наличие крупных металлических частиц или стружки – это может указывать на ошибки монтажа.
3. Промывка (опционально, но рекомендуется): После слива старого масла, особенно при сильном загрязнении, целесообразно выполнить промывку узла. Залейте специальное промывочное масло или недорогое минеральное трансмиссионное масло (ТМ) подходящего класса вязкости. Совершите поездку на 20-30 км в спокойном режиме. Слейте промывочное масло – оно унесет основную массу остаточных загрязнений.
4. Заправка: Заверните сливные пробки с новыми медными шайбами (или уплотнительными кольцами, если предусмотрено конструкцией). Залейте через заливное отверстие новое трансмиссионное масло соответствующей спецификации до уровня контрольного отверстия (масло должно начать вытекать). Заверните заливную пробку.

Выбор масла: Качество и класс вязкости масла критичны. Для классических Нив (ВАЗ-2121, 2131, Chevrolet Niva):

• Тип: API GL-4 или GL-4/GL-5 (но только если на этикетке GL-5 явно указано "Safe for yellow metals" или "Подходит для сплавов меди"). Масла GL-5 без такого указания агрессивны к синхронизаторам и латунным деталям РК. Предпочтение – качественным GL-4.
• Вязкость: Зависит от климата. Руководствуйтесь таблицей и рекомендациями производителя масла:

Температурный диапазон эксплуатации	Рекомендуемый класс вязкости SAE
От -30°C и выше	75W-90, 80W-90
От -25°C и выше (умеренный климат)	80W-90, 85W-90
Экстремально высокие температуры (пустыня)	85W-140
Экстремально низкие температуры (Арктика)	75W, 75W-85 (синтетика/полусинтетика)

Особенности для разных типов блокировок:

• Пневматические (Пневмо): Убедитесь, что масло не агрессивно к материалу уплотнительных колец (EPDM, NBR) в пневмокамере блокировки. Качественные GL-4 обычно безопасны.
• Электрические (Электромеханические): Проверьте рекомендации производителя блокировки. Некоторые современные электронные блокировки могут быть чувствительны к электропроводящим свойствам масла или содержанию определенных присадок.
• Механические (Самоблоки, Lokka): Часто требуют масел без противоизносных (EP) присадок или с их пониженным содержанием (обычно GL-4 подходит), так как эти присадки могут мешать корректному срабатыванию фрикционов самоблока.

Первое ТО: Особенно внимательно отнеситесь к состоянию трансмиссии после первых 500-1000 км пробега с новой блокировкой. Проведите внеплановую проверку уровня масла и его состояния (наличие металлической стружки, запах гари). При обнаружении большого количества металла или признаков перегрева масла – немедленно проведите диагностику и повторную замену.

Особенности блокировки переднего моста на регулярной основе

Постоянная блокировка межколесного дифференциала переднего моста на автомобилях Нива категорически не рекомендуется для повседневной эксплуатации на твердых покрытиях (асфальт, бетон). Принудительное жесткое соединение колес оси лишает их возможности вращаться с разной скоростью в поворотах, создавая критическую нагрузку на элементы трансмиссии.

Этот режим провоцирует циркуляцию мощности ("паразитный крутящий момент") между осями через раздатку, вызывая закручивание карданных валов, перегрев узлов и ускоренный износ. На прямых участках возникает эффект "наезда" машины на передачу, а в поворотах – принудительное проскальзывание колес с характерным скулевым шумом.

Ключевые эксплуатационные ограничения

• Управляемость: Руль становится тяжелым, появляется склонность к сносу передней оси, требуется постоянное подруливание.
• Износ шин: Ускоренное "пиление" протектора из-за вынужденного бокового скольжения в поворотах.
• Трансмиссия: Перегрузка ШРУСов, полуосей, подшипников ступиц и шестерен главной передачи.
• Топливная экономичность: Рост расхода на 10-15% из-за повышенного сопротивления качению.

Параметр	Блокировка включена	Блокировка выключена
Радиус поворота	Фактически увеличивается	Соответствует норме
Износ ШРУС	Критический (задиры, разрушение)	Умеренный
Допустимая скорость	До 40 км/ч	Без ограничений

Исключения для кратковременного использования: Глубокая грязь, рыхлый снег, крутые подъемы с низким сцеплением – только до преодоления препятствия с последующим немедленным отключением. Для моделей с пневмо- или электроприводом обязательна проверка исправности системы отключения после каждой активации.

Комбинированное использование межосевой и межколесных блокировок

Комбинированное применение блокировок подразумевает одновременную активацию межосевого дифференциала и одной или обеих межколесных блокировок (передней/задней). Этот режим незаменим в критически сложных условиях: при диагональном вывешивании колес, глубокой грязи, сыпучем песке, снежной целине или крутых скользких подъемах, когда отдельные колеса полностью теряют сцепление.

Физика работы основана на последовательном устранении свободы дифференциалов: межосевая блокировка жестко распределяет крутящий момент между осями (50:50), а межколесные - принудительно синхронизируют вращение колес на каждой оси. Это исключает потерю мощности на буксующее колесо и направляет 100% момента на покрытие с максимальным сцеплением. Категорически запрещено использование комбинаций на твердых покрытиях (асфальт, бетон, укатанный грунт) из-за риска поломки ШРУСов, редукторов и потери управляемости.

Правила эксплуатации комбинированных режимов

• Порядок включения:
  1. Активировать межосевую блокировку при движении прямо на малой скорости
  2. Остановиться, выжать сцепление, включить заднюю межколесную блокировку
  3. При необходимости (экстремальные условия) добавить переднюю межколесную блокировку
• Стратегии применения:

  Комбинация	Сценарий использования
  Межосевая + задняя	Пробуксовка задней оси, крутые подъемы, глубокая грязь
  Межосевая + обе межколесные	Диагональное вывешивание, каменистые участки, снежные заносы

• Обязательные условия:
  • Выключение всех блокировок сразу после преодоления препятствия
  • Отключение межколесных блокировок до межосевой при возврате к нормальному режиму
  • Контроль за отсутствием пробуксовки при маневрировании

Эксплуатация на асфальте с активированной блокировкой: последствия

Постоянное использование блокировки межосевого или межколесного дифференциала на твердом покрытии (асфальт, бетон) приводит к возникновению паразитных напряжений в трансмиссии. Колеса передней и задней осей вынуждены вращаться с одинаковой угловой скоростью, хотя при поворотах их путь различается. Это провоцирует принудительную пробуксовку шин, создавая избыточную нагрузку на узлы.

Механическое напряжение концентрируется на шестернях раздаточной коробки, полуосях, ШРУСах и редукторах мостов. Особенно критично воздействие при маневрах: рулевое управление требует дополнительных усилий, а резина покрышек интенсивно истирается из-за проскальзывания. Длительная езда в таких условиях вызывает перегрев масла в агрегатах и ускоренный износ деталей.

Основные риски и повреждения

Ключевые последствия эксплуатации с заблокированными дифференциалами на твердых покрытиях:

• Деформация трансмиссии: изгибы валов, сколы зубьев шестерен раздатки и редукторов
• Разрушение шарниров: перегрузка ШРУСов передних колес и крестовин карданов
• Перегрев узлов: критический нагрев масла в раздатке и мостах с риском заклинивания
• Ускоренный износ резины: "вытирание" протектора шин за счет принудительного буксования

Сравнительная таблица воздействия на компоненты:

Узел	Режим "без блокировки"	Режим "с блокировкой на асфальте"
Раздаточная коробка	Нормальная нагрузка	Ударные нагрузки, деформация валов
ШРУСы/полуоси	Равномерное вращение	Крутильные перегрузки, трещины
Резина	Плавное качение	Боковое скольжение, локальный перегрев

Важно! Блокировки предназначены исключительно для бездорожья: грязь, снег, рыхлый грунт. На асфальте их активация допустима лишь кратковременно для преодоления скользких участков (лед, мокрая глина) с немедленным отключением после выезда на твердое покрытие. Пренебрежение этим правилом гарантированно ведет к дорогостоящему ремонту.

Техника "раскачки" с заблокированными мостами в грязи

При включённых блокировках дифференциалов на Ниве колёса вращаются синхронно, что снижает манёвренность, но полностью исключает пробуксовку одного колеса оси. В глубокой грязи это создаёт сложность: автомобиль может "сесть на брюхо" и потерять инерцию, так как все колёса одновременно теряют сцепление или упираются в препятствие. Стандартные попытки газовать из статичного положения часто приводят лишь к закапыванию.

Техника "раскачки" использует инерцию машины для преодоления участка. Суть – создать ритмичное движение вперёд-назад, постепенно увеличивая амплитуду. Важно начинать манёвр до полной остановки, пока сохраняется минимальная подвижность. Переключение между "D" и "R" должно быть быстрым, а работа с педалью газа – дозированной, чтобы избежать пробуксовки и зарывания.

Алгоритм выполнения

Последовательность действий:

1. В момент замедления в грязи до полной остановки сразу включите заднюю передачу.
2. Плавно дайте газ, двигаясь назад ровно настолько, насколько позволяет инерция и сцепление (обычно 0.5-1 метр).
3. Быстро переключитесь на переднюю передачу ("D" или 1-я МКПП) и подайте газ в момент, когда авто ещё катится назад.
4. Двигайтесь вперёд, стараясь преодолеть большее расстояние, чем при движении назад.
5. Повторяйте цикл, синхронизируя переключение передач с точкой максимального отката. С каждым разом увеличивайте амплитуду движения.

Ключевые принципы:

• Работа на опережение: Переключайте передачу до полной остановки в текущем направлении.
• Контроль газа: Избегайте резкого старта. Колеса должны лишь проворачиваться, не вызывая волны грязи.
• Ритм: Движения вперёд должны быть энергичнее, чем назад. Цель – сместить машину вперёд за счёт разницы амплитуд.

Ошибка	Последствие	Решение
Резкий газ при смене направления	Колёса зарываются, теряется инерция	Плавное увеличение тяги
Задержка в нейтрали	Полная остановка, потеря инерции	Мгновенное переключение "D-R"
Одинаковая амплитуда вперёд/назад	Авто остаётся на месте	Увеличивать ход вперёд

Техника требует практики, но эффективна при "диагональном вывешивании" или вязкой грязи. После преодоления препятствия немедленно выключите блокировки для сохранения управляемости и предотвращения поломок трансмиссии.

Минимизация нагрузок на трансмиссию при включенной блокировке

При активированной блокировке межосевого или межколесного дифференциала на Ниве трансмиссия работает в режиме повышенных нагрузок из-за принудительного выравнивания угловых скоростей осей или колес. Это создает дополнительные напряжения в шестернях раздаточной коробки, полуосях и ШРУСах, особенно при движении по поверхностям с высоким коэффициентом сцепления.

Для предотвращения преждевременного износа или поломок критически важно минимизировать механические воздействия на трансмиссионные узлы. Ключевые принципы включают ограничение скоростных режимов, исключение резких маневров и строгое соблюдение условий использования блокировки только на покрытиях с допускаемой проскальзыванием.

Основные правила эксплуатации

Соблюдайте следующие требования для снижения нагрузок:

• Движение по прямой: Избегайте поворотов руля более чем на 5-10° при включенной блокировке, чтобы предотвратить возникновение циркулирующей мощности в раздатке.
• Ограничение скорости: Не превышайте 20-30 км/ч на блокировке межосевого дифференциала и 10-15 км/ч при активации межколесной блокировки (для версий с самоблоком).
• Плавное управление: Исключите резкие старты, торможения и переключения передач. Используйте пониженный ряд раздатки для распределения крутящего момента.

Техника прохождения сложных участков: Активируйте блокировки только после потери сцепления и выключайте их сразу после преодоления препятствия. На твердых покрытиях (асфальт, бетон) использование блокировки недопустимо.

Тип нагрузки	Риск для трансмиссии	Метод минимизации
Скручивание валов	Деформация полуосей, разрушение ШРУСов	Отказ от поворотов на блокировке
Ударные нагрузки	Сколы зубьев шестерен раздатки	Плавное трогание и торможение
Термический перегруз	Перегрев масла в редукторах	Ограничение времени непрерывной работы

Принудительная блокировка требует постоянного контроля: при появлении вибраций или шумов в трансмиссии немедленно снижайте скорость и отключайте систему. Регулярно проверяйте состояние масла в мостах и раздатке – его загрязнение или недостаточный уровень многократно увеличивают риски.

Защита приводов блокировки от грязи и воды

Герметизация электрического привода критична из-за чувствительности компонентов к влаге. Электродвигатель и датчики положения защищаются резиновыми сальниками, герметичными корпусами IP67 и антикоррозийными покрытиями контактов. Особое внимание уделяется уплотнению кабельных вводов и штекерных соединений – применяются термоусадочные трубки с клеевым слоем или силиконовые герметики.

В пневматических системах уязвимыми точками являются пневмоцилиндр и воздушные магистрали. Для защиты используются: грязезащитные чехлы (пыльники) на шток цилиндра, фильтры-осушители в воздухопроводе, медные или нейлоновые трубки вместо резиновых (устойчивы к перетиранию). Штуцеры и клапаны размещаются выше уровня возможного погружения в грязь или воду.

Сравнение методов защиты

Тип привода	Уязвимые элементы	Способы защиты
Электрический	Мотор, датчики, проводка	Корпуса IP67, кольцевые уплотнения, герметизация разъёмов
Пневматический	Цилиндр, воздуховоды, клапаны	Защитные пыльники, осушители воздуха, армированные трубки
Механический	Рычаги, тяги, шарниры	Смазочные ниппели, резиновые чехлы, антикоррозийные покрытия

Для механических приводов ключевые риски – заклинивание из-за коррозии или абразивного износа. Обязательны:

• Регулярная закладка консистентной смазки через пресс-маслёнки
• Установка гофрированных резиновых чехлов на тяги и шарниры
• Обработка металлических деталей составами типа "жидкий пластик"

Общие превентивные меры включают:

1. Мойку узлов под высоким давлением после эксплуатации в грязи
2. Контроль целостности пыльников перед выездом
3. Нанесение водоотталкивающих спреев (WD-40, силикон) на подвижные части

Ошибки при подключении пневмолиний

Неправильный монтаж пневматических магистралей при установке блокировки дифференциалов на Ниве приводит к утечкам воздуха, нестабильной работе системы или полному отказу. Распространенные ошибки возникают из-за невнимательности или нарушения технологии сборки.

Последствия некорректного подключения проявляются в падении давления, медленном срабатывании муфт, самопроизвольном отключении блокировки во время движения. Это снижает проходимость и создает риски повреждения компонентов.

Критические ошибки монтажа

• Перепутывание линий подачи воздуха
  Подключение трубок к несоответствующим портам клапанов вызывает несанкционированное включение/выключение блокировки
• Негерметичность соединений
  Недожатые фитинги, поврежденные уплотнители или треснутые штуцеры провоцируют утечки, снижающие давление в системе
• Перегибы и перекручивание трубок
  Деформация пневмолиний нарушает циркуляцию воздуха, увеличивает время срабатывания блокировки
• Отсутствие защитных гильз
  Прокладка трубок через металлические перегородки без резиновых втулок приводит к перетиранию об острые кромки
• Некорректное подключение компрессора
  Ошибки в подсоединении реле давления или обратного клапана вызывают непрерывную работу нагнетателя

Ошибка	Последствие	Метод проверки
Неправильная установка пневмоклапанов	Одновременная блокировка мостов	Тест раздельного включения дифференциалов
Загрязнение магистралей	Залипание клапанов	Визуальный осмотр перед подключением
Использование несоответствующих фитингов	Срыв резьбы при вибрации	Контроль момента затяжки

Восстановление резьбовых соединений при установке

Перед восстановлением резьбы критически важно провести тщательную подготовку отверстия. Необходимо полностью удалить остатки старого герметика, смазки, ржавчины и любых загрязнений. Используйте очистители карбюратора, металлические щетки подходящего размера или специальные ершики для резьбы. Обеспечьте свободный доступ к отверстию и хорошее освещение рабочей зоны. Осмотрите резьбу на предмет срыва витков, задиров, коррозии или деформации.

Тщательно оцените степень повреждения резьбы. Незначительные забоины или заусенцы часто можно устранить аккуратным прогоном штатным метчиком подходящего размера и шага, предварительно смазанным. Однако если повреждения существенны – срывы нескольких витков подряд, сильная коррозия, "съеденная" резьба – прогон метчиком не поможет, а может усугубить ситуацию, окончательно разрушив оставшиеся витки. В таких случаях необходимо применение ремонтных вставок.

Методы восстановления резьбы

Наиболее надежным и распространенным методом восстановления резьбы под ответственные соединения (шпильки, болты крепления элементов блокировки) является установка ремонтных резьбовых вставок (Helicoil, Timesert):

1. Сверление: Поврежденное резьбовое отверстие аккуратно рассверливается сверлом строго по центру на диаметр, указанный в инструкции к ремонтному комплекту. Важно избежать перекоса.
2. Нарезание новой резьбы: Специальным метчиком из комплекта нарезается резьба увеличенного диаметра. Используйте качественную смазку для резки металла, работайте осторожно, без перекоса, периодически снимая стружку обратным вращением.
3. Установка вставки:
   • Вставка (винтовая проволочная для Helicoil, цельнометаллическая втулка для Timesert) навинчивается на установочный инструмент.
   • Вставка аккуратно вкручивается в подготовленное отверстие до упора, ниже плоскости детали (обычно на 0.5-1 виток).
   • Для Helicoil: После установки обязательно отламывается монтажный хвостовик вставки с помощью специального пробойника из комплекта.
   • Для Timesert: Часто требуется дополнительная развальцовка нижней части втулки для надежной фиксации.
4. Прогон резьбы: Перед окончательной установкой болта/шпильки рекомендуется аккуратно прогнать резьбу внутри вставки штатным метчиком исходного размера, чтобы убедиться в чистоте и отсутствии заусенцев.

Ключевые моменты успеха:

Точность центровки	Малейший перекос при сверлении и нарезании резьбы сделает восстановление невозможным или ненадежным.
Качество инструмента	Используйте только острые, качественные сверла и метчики из хорошей стали. Дешевый инструмент сломается и усугубит проблему.
Смазка	Обильная смазка при нарезании резьбы снижает усилие, предотвращает задиры и поломку метчика, улучшает качество резьбы.
Удаление стружки	Регулярно выводите метчик для очистки стружки. Попадание стружки в механизм блокировки недопустимо.
Глубина отверстия	Убедитесь, что глубина рассверленного отверстия и новой резьбы достаточна для полной установки вставки и самого болта/шпильки.

Правильно установленная ремонтная вставка восстанавливает прочность соединения на уровень оригинальной резьбы или даже превышает ее. Это критически важно для надежной работы блокировки дифференциала, испытывающей значительные нагрузки.

Тест-драйв после монтажа: проверка работы в разных режимах

После установки блокировки дифференциалов на Ниву обязателен комплексный тест-драйв для верификации корректности работы системы. Последовательная проверка в контролируемых условиях выявляет потенциальные неполадки монтажа, регулировки или совместимости компонентов.

Тестирование начинают на ровной площадке с твердым покрытием, постепенно переходя к сложным дорожным условиям. Фиксируют поведение трансмиссии при включении/отключении блокировок на разных скоростях, контролируют отсутствие паразитных шумов и перегревов.

Ключевые этапы проверки

• Асфальт/твердое покрытие:
  • Включение при полной остановке – проверка индикации и легкости зацепления
  • Движение по прямой (до 20 км/ч) – контроль вибраций руля и гула в трансмиссии
  • Повороты с заблокированным дифференциалом – выявление "напряжения" в узлах
• Скользкие поверхности:
  • Песок/грязь: проверка синхронной работы колес при пробуксовке
  • Лед/снег: оценка управляемости при частичном и полном блокировании
  • Резкий старт в гору: контроль отсутствия проскальзывания муфт
• Экстремальные условия:
  • Диагональное вывешивание: тест на передачу крутящего момента
  • Длительная работа под нагрузкой: мониторинг температуры компонентов
  • Экстренное отключение на скорости: проверка реакции системы

Параметр	Норма	Отклонение
Время включения	1-3 сек (эл/пневм)	Задержки >5 сек
Температура корпуса	До 90°C	Локальный перегрев
Утечки воздуха	Отсутствуют	Падение давления

Диагностика заеданий механизмов блокировки

Заедание механизмов блокировки дифференциала на Ниве проявляется невозможностью включить/выключить блокировку, самопроизвольным срабатыванием или характерным скрежетом/стуком при работе. Причинами служат коррозия, загрязнение смазкой, деформация тяг, износ вилок или подшипников, а также проблемы с компонентами привода (электромагнитами, пневмокамерами).

Диагностика начинается с определения типа блокировки (электрическая, пневматическая, механическая ручная) и локализации участка заедания. Проверяется работоспособность системы управления, целостность механических связей и состояние внутренних компонентов редуктора.

Этапы диагностики

Предварительные проверки:

• Контроль уровня и чистоты масла в редукторах (металлическая стружка указывает на износ)
• Тест управления: для электрической версии – проверка срабатывания реле и соленоидов мультиметром, для пневматической – оценка давления воздуха и герметичности магистралей
• Осмотр внешних тяг (ручная блокировка) на предмет деформации, задиров, люфтов в шарнирах

Анализ внутренних компонентов (требует разборки):

1. Вилка включения: поиск заусенцев на поверхностях скольжения, проверка геометрии
2. Муфта блокировки: оценка состояния зубьев (сколы, задиры), свободы перемещения на шлицах полуоси
3. Подшипники дифференциала: выявление заклинивания или критического износа
4. Штоки и пружины (пневмо/электро): проверка на коррозию, загрязнение, целостность

Тип блокировки	Ключевые точки диагностики
Электрическая	Ход штока соленоида, окисление контактов, износ втулок
Пневматическая	Резиновые уплотнения камеры, коррозия поршня, герметичность трубок
Механическая	Деформация тяг, износ шаровых наконечников, люфт кулисы

Важно: При повторных заеданиях обязательна шлифовка посадочных мест вилки, замена деформированных деталей и применение термостойкой смазки. После ремонта проводится тест-драйв с многократным включением/выключением блокировки под нагрузкой.

Замена изношенных муфт и подшипников

Износ муфт включения блокировки и опорных подшипников проявляется посторонними шумами, вибрацией, затрудненным переключением режимов или самопроизвольным выключением дифференциала. Игнорирование этих симптомов приводит к разрушению шлицев, повреждению вилок переключения и корпуса редуктора, что требует дорогостоящего ремонта.

Для замены потребуются: комплект новых муфт и подшипников, съемник стопорных колец, гидравлический пресс или съемник для подшипников, динамометрический ключ, мерная линейка, чистящие средства и рекомендованное производителем трансмиссионное масло. Обязательно проверьте состояние валов, зубьев шестерен и посадочных мест перед установкой новых компонентов.

Последовательность работ

1. Демонтируйте редуктор моста: снимите карданные валы, отсоедините пневмолинии/электропроводку (для соответствующих типов блокировок), открутите крепления к балке
2. Разберите редуктор: снимите крышку, извлеките полуоси, сателлиты и коробку дифференциала
3. Извлеките стопорные кольца муфт блокировки, затем аккуратно выбейте валы с муфтами при помощи мягкой оправки
4. Используя специализированный съемник, демонтируйте подшипники с валов и корпуса редуктора
5. Очистите посадочные места от загрязнений и остатков старой смазки, проверьте отсутствие задиров на шлицах
6. Запрессуйте новые подшипники на валы и в корпус с помощью оправки, контролируя параллельность установки
7. Установите муфты блокировки на шлицы валов, зафиксируйте стопорными кольцами
8. Соберите редуктор в обратной последовательности, соблюдая моменты затяжки ключевых соединений

Критические параметры затяжки:

Элемент	Момент затяжки (Н·м)
Гайка хвостовика	120-140
Болты крышки редуктора	24-30
Фланцы карданов	70-90

После сборки заполните редуктор свежим маслом до контрольного отверстия. Обязательно проверьте работу блокировки на всех режимах: включение/выключение должно происходить плавно без заеданий, посторонние шумы в трансмиссии не допускаются.

Усиление полуосей для агрессивного бездорожья

Штатные полуоси Нивы не всегда выдерживают экстремальные нагрузки при блокировке дифференциалов на сложном рельефе. Резкие удары, пробуксовка в грязи или на камнях, использование шин большого диаметра создают критическое напряжение в узле, приводящее к деформации или срезу шлицов. Повреждение полуоси обездвиживает автомобиль вдали от цивилизации, требуя сложного ремонта.

Качественное усиление предотвращает разрушение трансмиссии при работе заблокированных дифференциалов. Основные методы включают замену штатных деталей на термообработанные версии с измененной геометрией шлицевого соединения, установку закаленных заготовок повышенного диаметра или монтаж дополнительных опорных подшипников. Выбор решения зависит от бюджета и планируемой интенсивности эксплуатации.

Способы модернизации полуосей

• Штатные усиленные полуоси: Заводские детали из легированной стали с увеличенным диаметром шлицевой части (до 32 мм вместо 26 мм) и цементацией поверхности. Повышают прочность на 30-40% без конструктивных изменений.
• Кованые полуоси: Изготовлены методом горячей ковки с последующей закалкой. Имеют утолщенные шейки и оптимизированную микроструктуру металла. Выдерживают скручивающие нагрузки до 2000 Н·м.
• Полуоси с опорными подшипниками: Дополнительные подшипники устанавливаются в балке моста, снижая изгибающие нагрузки на шлицы. Требуют доработки чулков редуктора.
• Бронирование сальников: Стальные защитные кольца предотвращают повреждение пыльников острыми камнями и льдом.

Тип усиления	Предельная нагрузка	Совместимость	Особенности монтажа
Штатные усиленные	1300-1500 Н·м	Без доработок	Прямая замена
Кованые	1800-2200 Н·м	Стандартные ступицы	Требуется замена обеих полуосей
С подшипниками	2000-2500 Н·м	Доработка чулков	Установка опорных стаканов

При выборе учитывайте совместимость с редуктором и ступицами. Кованые версии требуют обязательной установки симметричной пары, а конструкции с подшипниками – фрезеровки посадочных мест в чулках. Для грязевой эксплуатации критична защита сальников: используйте армированные пыльники и стальные отбойники.

Преимущества предварительного натяга в винтовых блокировках

Предварительный натяг в механических винтовых блокировках дифференциалов создаёт исходное усилие сжатия фрикционных элементов. Это обеспечивает частичную передачу крутящего момента между полуосями даже до полного включения блокировки.

Такая конструктивная особенность исключает эффект "жёсткого удара" при активации, характерный для систем без преднатяга. Фрикционы начинают взаимодействовать плавно, без резкой нагрузки на шестерни и приводы.

Ключевые выгоды технологии

• Снижение ударных нагрузок - Преднатяг гасит инерционный удар в момент зацепления, защищая шестерни главной пары и полуоси
• Плавность включения - Обеспечивает постепенное нарастание блокирующего эффекта без рывков
• Автоматическая компенсация износа - Пружины поддерживают рабочее давление на фрикционы по мере их истирания
• Повышенная управляемость - Частичная блокировка улучшает курсовую устойчивость на скользких покрытиях до полного включения
• Увеличение ресурса - Снижение пиковых нагрузок продлевает срок службы зубчатых элементов и шлицев

Важно: Сила преднатяга критична для баланса между плавностью работы и эффективностью блокировки. Чрезмерный натяг вызывает преждевременный износ, недостаточный - провоцирует пробуксовку фрикционов.

Сравнение шунмности разных типов блокировок в движении

При активации блокировки дифференциала на Ниве в движении возникают дополнительные шумы, характер которых зависит от типа привода механизма. Это связано с работой элементов управления и внутренними процессами в самой блокировке при передаче крутящего момента на колёса с принудительно выравненными скоростями вращения.

Электрические, пневматические и механические системы имеют разную акустическую нагрузку из-за конструктивных особенностей. Уровень шума варьируется от едва заметного гула до выраженного механического клацанья или шипения, что влияет на комфорт при повседневной эксплуатации.

Характеристики шумов по типам

Основные различия в шумности проявляются следующим образом:

• Электрическая (вискомуфта/электромагнит):
  • Включение: тихий щелчок реле, едва слышимый в салоне.
  • Работа: постоянный низкочастотный гул при пробуксовке. В штатном режиме движения на твёрдом покрытии – практически бесшумна.
• Пневматическая (пневмокамера):
  • Включение/выключение: отчётливое шипение сжатого воздуха, срабатывание клапанов.
  • Работа: возможны свист или утечки воздуха при износе уплотнений. Вибрация трубок на бездорожье добавляет дребезжания.
• Механическая (рычаг/трос):
  • Включение: резкий металлический щелчок муфты, иногда с вибрацией на рычаге.
  • Работа: повышенный гул шестерён, лязганье при резком сбросе газа. Шумность напрямую зависит от износа деталей и жёсткости сцепления элементов.

Сравнение в движении: Пневматика доминирует на активации из-за компрессора, механика – при работе под нагрузкой из-за жёсткой связи узлов. Электрика сохраняет минимальную фоновую шумность, но требует контроля перегрева вискомуфты, сопровождающегося нарастающим воем.

Тип блокировки	Источник шума	Уровень в салоне
Электрическая	Гул вискомуфты, щелчки реле	Низкий (кроме режима пробуксовки)
Пневматическая	Шипение воздуха, дребезг трубок	Средний/высокий при срабатывании
Механическая	Лязг муфты, гул шестерён	Высокий (особенно на твёрдом покрытии)

Особенности обслуживания многодисковых блокировок

Обслуживание многодисковых блокировок дифференциала требует регулярной диагностики состояния фрикционных пакетов и прижимного механизма. Необходимо контролировать толщину дисков, степень выработки на рабочих поверхностях и отсутствие деформаций. Особое внимание уделяется чистоте масла в редукторе – загрязнения абразивными частицами ускоряют износ фрикционов.

Проверка работоспособности включает оценку плавности включения/выключения и отсутствие проскальзывания под нагрузкой. Для предотвращения закисания механизма рекомендуется периодически активировать блокировку на ровной поверхности, даже при отсутствии эксплуатации в бездорожье. Все операции проводятся при разобранном картере моста.

Ключевые аспекты обслуживания

• Замена масла: Используйте только рекомендованные производителем масла с пакетом противоизносных присадок. Интервал замены – каждые 15-20 тыс. км или после глубокого форсирования водных преград.
• Регулировка привода:
  • Электрический: Калибровка концевиков, очистка контактов реле
  • Пневматический: Контроль герметичности магистралей, смазка штока цилиндра
  • Механический: Корректировка натяжения троса, смазка тяг
• Чистка фрикционов: При замене масла промывайте дисковый пакет в керосине для удаления металлической стружки и нагара.

Тип привода	Критичные узлы	Профилактические работы
Электрический	Электромотор, червячная передача	Замена щеток, смазка шестерен Литолом-24
Пневматический	Воздушные магистрали, уплотнители	Замена резиновых колец, установка влагоотделителя
Механический	Тросики, рычаги	Обработка графитовой смазкой, замена деформированных тяг

При выявлении масляного голодания фрикционов проверяйте уровень смазки в редукторе и состояние сальников. Вибрации при включении свидетельствуют о критичном износе дисков – требуется полная замена пакета с параллельной шлифовкой сепаратора. После сборки обязательна проверка на стенде с имитацией нагрузки.

Полная блокировка межколесного дифференциала своими руками

Для реализации полной принудительной блокировки потребуется заменить штатный дифференциал на механизм с жесткой связью колес. Наиболее надежный вариант – установка кулачкового дифференциала типа "Дакоты" или самодельного сварного механизма, полностью устраняющего разброс скоростей вращения полуосей. Ключевая задача – обеспечить синхронное вращение колес при активации блокировки без возможности проскальзывания.

Сборка начинается с демонтажа редуктора моста и извлечения родного дифференциала. Далее подбирается/изготавливается блокирующий узел: либо готовый кулачковый комплект (например, от компании Вал-Рейсинг), либо свариваются сателлиты и шестерни штанного механизма "намертво". Второй вариант требует ювелирной точности – перекосы при сварке приведут к разрушению редуктора под нагрузкой.

Пошаговая реализация

Необходимые материалы и инструменты:

• Кулачковый дифференциал или сварочный аппарат
• Комплект сальников и подшипников
• Динамометрический ключ
• Стенд для регулировки зацепления шестерен

Этапы установки:

1. Слить масло, снять полуоси и карданный вал
2. Извлечь редуктор, разобрать его и удалить штатный дифференциал
3. Установить модифицированный механизм, проверить зазор в зацеплении главной пары
4. Запрессовать подшипники, отрегулировать натяг с помощью комплекта прокладок
5. Собрать редуктор, установить на мост, залить новое масло (вязкость не ниже 75W-90)

Важно: При использовании сварного метода обязательна балансировка дифференциала на станке. Максимально допустимый дисбаланс – 5 грамм на сторону. Для подключения привода блокировки в крышке редуктора сверлится отверстие, куда монтируется механический трос или пневмоцилиндр.

Тип блокировки	Надежность	Сложность установки
Кулачковая ("Дакота")	Высокая	Средняя
Сварная	Условная (зависит от качества работ)	Экстремальная

Эксплуатация требует соблюдения строгих правил: активировать блокировку только на рыхлых поверхностях (грязь, песок, снег) и на скоростях до 20 км/ч. Длительное использование на асфальте спровоцирует поломку полуосей или скручивание шлицов ведущих шестерен.

Юридические аспекты доработки трансмиссии

Любая модификация штатной трансмиссии автомобиля, включая установку блокировок дифференциала (электрических, пневматических, механических), подпадает под действие Технического регламента Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Согласно регламенту, внесение изменений в конструкцию транспортного средства требует обязательного согласования и последующего оформления в органах ГИБДД.

Несогласованная доработка трансмиссии, влияющая на безопасность или изменяющая характеристики ТС, считается нарушением. Эксплуатация автомобиля с незарегистрированными изменениями влечет административную ответственность по ст. 12.5 КоАП РФ (управление ТС с неисправностями или условиями, при которых эксплуатация запрещена), что может привести к штрафу или запрету эксплуатации до устранения нарушений.

Ключевые требования и процедуры

Для легализации установки блокировок дифференциалов необходимо:

1. Предварительная оценка изменений: Определить, относится ли доработка к перечню изменений, требующих согласования (влияет на безопасность, экологию, изменяет массу, управляемость). Установка блокировок всегда требует согласования.
2. Прохождение технической экспертизы: Получение заключения предварительной технической экспертизы конструкции ТС в аккредитованной лаборатории, подтверждающего возможность безопасной интеграции системы.
3. Внесение изменений в конструкцию: Монтаж должен выполняться с соблюдением норм безопасности (надежное крепление элементов, защита проводки/пневмолиний, отсутствие помех штатным системам).
4. Проверка безопасности: Прохождение повторной технической экспертизы после установки с выдачей Протокола проверки безопасности конструкции ТС.
5. Регистрация в ГИБДД: Предоставление документов (заявление, ПТС, СТС, заключения экспертиз, сертификаты на оборудование) в ГИБДД для внесения изменений в ПТС и получения нового СТС.

Риски незаконной установки:

• Отказ в страховой выплате по ОСАГО/КАСКО при ДТП, если модификация признана причиной или усугубляющим фактором.
• Проблемы при прохождении технического осмотра.
• Аннулирование заводской гарантии на узлы трансмиссии.
• Повышенная ответственность при ДТП по вине владельца.

Критерий	Легальная установка	Незаконная установка
Правовой статус	Изменения зарегистрированы в ГИБДД, внесены в ПТС/СТС	Отсутствие документов на изменения
Последствия ДТП	Страховые выплаты в рамках закона (при отсутствии вины модификации)	Высокий риск отказа в выплате по ОСАГО/КАСКО
Техосмотр	Возможность пройти при наличии документов	Вероятность отказа в выдаче диагностической карты

Выбор оптимального типа блокировки под ваши задачи

Ключевым фактором выбора является специфика эксплуатации Нивы: интенсивность бездорожья, требования к надежности, бюджет и готовность к доработкам. Каждый тип блокировки имеет уникальные сильные и слабые стороны, напрямую влияющие на эффективность в конкретных сценариях.

Анализируйте условия, в которых автомобиль используется чаще всего: глубокие грязевые колеи, каменистые подъемы, песчаные барханы или скоростное движение по укатанному снегу. От этого зависит приоритет между скоростью активации, устойчивостью к агрессивной среде и ресурсом системы.

Сравнительные характеристики и рекомендации

Критерий	Электрическая	Пневматическая	Механическая
Надежность	Средняя (риск замыканий)	Высокая	Максимальная
Сложность монтажа	Умеренная (проводка)	Высокая (компрессор+магистрали)	Минимальная
Активация	Мгновенная (кнопка в салоне)	Быстрая (кнопка в салоне)	Требует остановки (рычаг)
Защита от грязи/воды	Уязвимая	Хорошая	Исключительная
Стоимость	Средняя	Высокая	Низкая

Рекомендации по применению:

• Электрическая: Оптимальна для редких выездов на умеренное бездорожье. Выбирайте, если важен комфорт включения без остановки, а глубокие болота/броды – исключение.
• Пневматическая: Идеальна для регулярных экстремальных условий (глубокая грязь, броды). Требует установки компрессора, но окупается живучестью и скоростью срабатывания.
• Механическая: Лучший выбор для экспедиций, каменистой местности и бюджетных проектов. Не боится ударов, воды и грязи, но включение/выключение требует выхода из авто.

Для соревнований в грязи комбинируйте пневмоблокировки с гидравлической защитой. В длительных путешествиях по сложному рельефу предпочтительна механика. Электрические системы рациональны при ограниченном бюджете и акценте на комфорт.

Список источников

При подготовке материала использовались технические документы, специализированные издания и экспертные мнения, посвящённые конструкции и модификациям трансмиссии внедорожников ВАЗ-2121.

Основное внимание уделялось сравнительному анализу систем блокировки межосевого дифференциала, их эксплуатационным характеристикам и особенностям установки на различные поколения автомобилей.

• Официальное руководство по эксплуатации и ремонту ВАЗ-2121/2131
• Технические каталоги производителей пневматических систем блокировки (ARB, ПРАКТИКА 4х4)
• Каталоги компонентов электронных систем блокировки (EZ-Locker, ДИФАВТО)
• Статьи в журналах "За рулём", "4х4 Club", "Off Road Drive" за 2015-2023 гг.
• Отчёты о сравнительных тестах механических vs пневматических блокировок в условиях бездорожья
• Инженерные публикации по теории работы дифференциальных механизмов
• Инструкции по самостоятельной установке систем блокировки от тюнинг-ателье
• Форумные обсуждения на порталах NivaFAQ, Drive2.ru, 4x4info.ru
• Видео-анализ долговечности систем на канале "Главная дорога"
• Интервью с конструкторами Тольяттинского автозавода (архивные материалы)

Видео: Нива: пневмо блокировка заднего дифференциала


• Ремонт дозаторов - настройка и восстановление работоспособности

• Не реагирует брелок сигнализации - ремонт своими руками

• Трудности запуска прогретого двигателя - неисправности и устранение
