Ремонт дозаторов - настройка и восстановление работоспособности

Статья обновлена: 18.08.2025

Исправные дозаторы – критически важный элемент на предприятиях пищевой, химической, фармацевтической промышленности и логистических центрах. Их задача – точное дозирование жидкостей, сыпучих материалов или компонентов в технологических процессах.

Отказ дозатора ведет к производственным простоям, нарушению рецептур, перерасходу сырья и финансовым потерям. Своевременное восстановление работоспособности оборудования минимизирует ущерб и гарантирует стабильность выпуска продукции.

В статье рассматриваются ключевые услуги по ремонту дозаторов: диагностика неисправностей, замена изношенных узлов, калибровка точности дозирования, настройка программного обеспечения и плановое техническое обслуживание для предотвращения поломок.

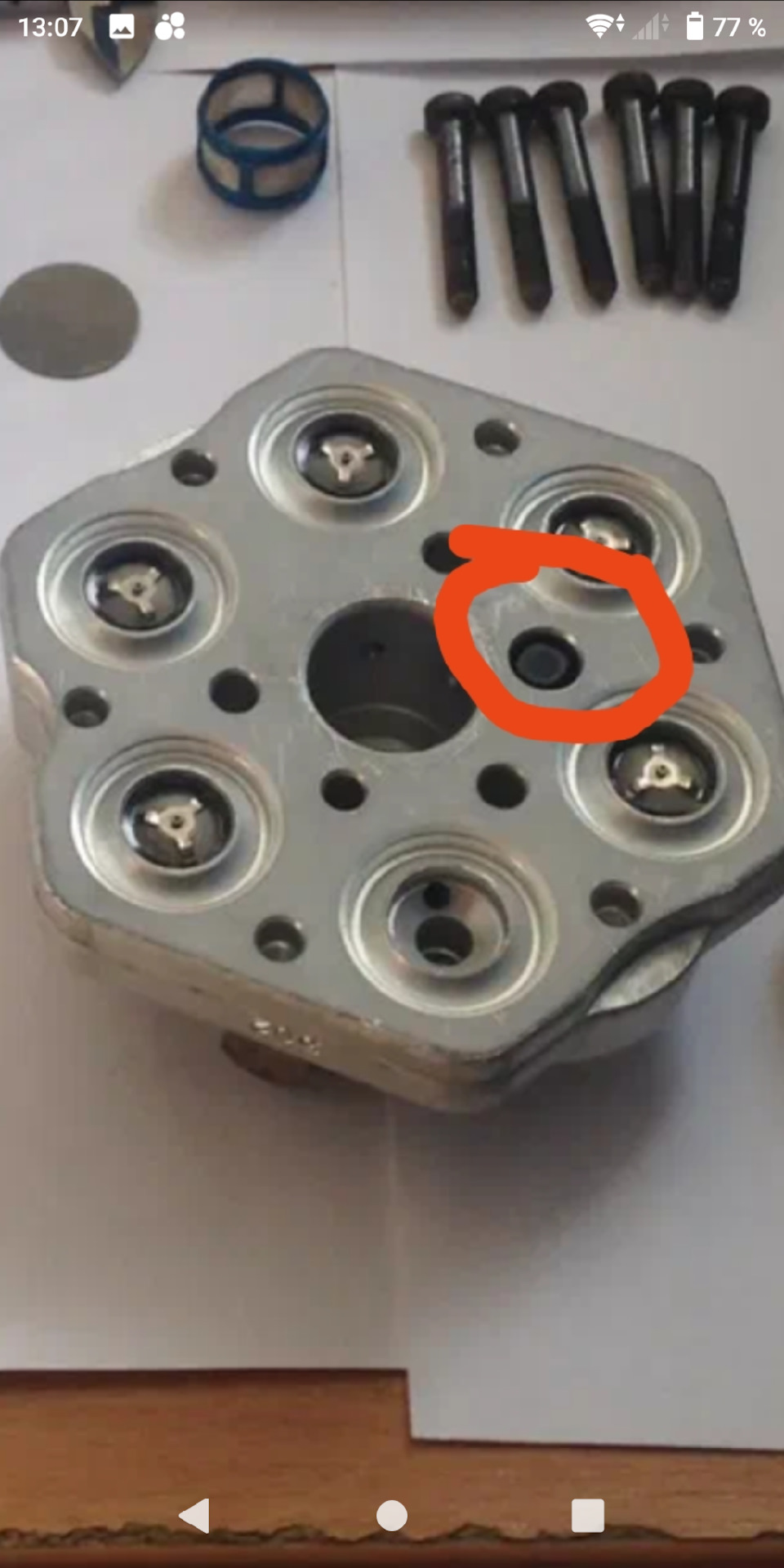

Общий алгоритм диагностики механических дозаторов

Диагностика механических дозаторов начинается с визуального осмотра и сбора информации о характере неисправности. Важно уточнить у оператора условия возникновения сбоя: тип продукта, температурный режим, частоту отказов и специфические симптомы (подтекание, неполная выдача, заклинивание).

После первичного опроса выполняется проверка дозатора в статическом и динамическом режимах без подключения к продуктопроводу. Фиксируются посторонние шумы, люфты механизмов, видимые повреждения корпуса, уплотнений или рабочих органов. Обязательно контролируется состояние крепежных элементов и отсутствие деформаций.

Поэтапная последовательность проверок

Основные этапы диагностики включают:

1. Тест холостого хода
   Прокрутка привода вручную для оценки плавности хода, выявления заеданий или точек сопротивления.
2. Контроль метрических параметров
   Замеры износа критичных компонентов:
   • Зазоры в подшипниковых узлах
   • Состояние шестерен и кулачков
   • Эксцентриситет валов (индикатором часового типа)
3. Проверка герметичности
   Тестирование уплотнений методом опрессовки воздухом под давлением 0.3-0.5 бар с нанесением мыльного раствора на стыки.

Результаты диагностики фиксируются в отчете с указанием параметров, выходящих за допуски производителя. Для наглядности отклонения отмечаются в сравнительной таблице:

Параметр	Норма	Факт	Отклонение
Люфт приводного вала	≤0.1 мм	0.25 мм	+150%
Утечка воздуха (камера дозирования)	0 бар/мин	0.15 бар/мин	Не герметично

На основании полученных данных составляется дефектовочная ведомость с перечнем компонентов, требующих замены или регулировки. Особое внимание уделяется сопрягаемым поверхностям и деталям, работающим в условиях прямого контакта с продуктом.

Проверка электронной системы управления дозой подачи

Диагностика электронного блока управления (ЭБУ) дозатора начинается с визуального осмотра компонентов системы. Специалист проверяет целостность проводки, отсутствие окислов на контактах разъемов и следы перегрева на микросхемах. Особое внимание уделяется состоянию датчиков расхода и давления, чьи показания напрямую влияют на точность дозирования.

Далее выполняется подключение диагностического сканера к интерфейсу OBD или специализированному порту дозирующего оборудования. Считываются коды ошибок из памяти ЭБУ, анализируются реальные параметры работы системы в динамике: напряжение питания, сигналы с сенсоров, корректность работы исполнительных механизмов. Это позволяет выявить скрытые сбои, не проявляющиеся при штатной эксплуатации.

Этапы углубленной диагностики

При отсутствии явных неисправностей проводится комплексная проверка:

1. Тестирование калибровок: Сверка заводских настроек дозирования с фактическими параметрами
2. Проверка обратной связи: Контроль соответствия команд ЭБУ и реального перемещения дозирующих поршней
3. Имитация нагрузок: Анализ реакции системы при искусственном изменении:
   • Давления в магистрали
   • Сопротивления топлива
   • Температурных условий

Параметр	Норма	Отклонение
Опорное напряжение датчиков	5.0±0.1В	Вызывает искажение показаний
Частота ШИМ клапанов	250-400 Гц	Приводит к вибрации дозатора
Ток катушек	1.2-1.8А	Указывает на межвитковое замыкание

Критический этап – валидация алгоритмов управления. При помощи осциллографа проверяются временные характеристики сигналов, синхронизация работы форсунок и насосов. Обязательно тестируется реакция системы на аварийные ситуации: обрыв сенсоров, скачки напряжения, превышение давления. По результатам составляется протокол неисправностей с указанием компонентов, требующих замены или коррекции программного обеспечения.

Ремонт заклинивания поршня в поршневых дозаторах

Заклинивание поршня возникает из-за загрязнения рабочей камеры абразивными частицами, застывшими остатками продукта, коррозии или деформации компонентов. Отсутствие своевременной смазки и механические повреждения направляющих также провоцируют блокировку хода.

Эксплуатация дозатора с заклинившим поршнем приводит к перегрузке привода, искажению дозирования и ускоренному износу уплотнений. Критичные последствия включают разрыв мембран, деформацию штока и полный выход узла из строя.

Процедура восстановления работоспособности

Технология ремонта включает обязательные этапы:

1. Демонтаж узла: Отключение привода, извлечение поршневой группы с аккуратной разборкой сальникового блока.
2. Механическая очистка: Удаление наслоений со стенок цилиндра и поверхности поршня металлическими щётками с последующей промывкой уайт-спиритом.
3. Дефектовка компонентов:
   • Замер биения штока индикаторным нутромером
   • Проверка цилиндра на эллипсность
   • Осмотр уплотнений на разрывы и потерю эластичности
4. Устранение повреждений:
   • Притирка задиров на поршне пастой ГОИ
   • Проточка цилиндра при критичном износе
   • Замена деформированных пружин и изношенных манжет

Критерий оценки	Допустимые значения	Требует вмешательства
Люфт штока	≤ 0,05 мм	> 0,1 мм
Шероховатость цилиндра (Ra)	0,2-0,4 мкм	> 0,8 мкм
Твёрдость уплотнений (Shore A)	70-90 ед.	< 60 ед.

После сборки выполняют тестовый прогон с калибровочной жидкостью и проверяют плавность хода. Обязательна регулировка усилия прижима сальников и последующая метрологическая поверка точности дозирования.

Устранение течи в уплотнениях плунжерных механизмов

Основной причиной утечек в плунжерных дозаторах служит износ или повреждение уплотнительных элементов: сальников, манжет или кольцевых прокладок. Дефекты возникают из-за естественного старения резины, воздействия агрессивных сред, абразивных частиц в жидкости или превышения допустимого давления. Несвоевременное устранение приводит к снижению точности дозирования и загрязнению оборудования.

Диагностика начинается с визуального осмотра зоны плунжера на наличие подтёков и анализа характера рабочей среды. Для точного определения проблемного узла выполняют тестовый прогон механизма под нагрузкой с контролем герметичности. Обязательно проверяют состояние поверхности плунжера на предмет царапин или коррозии, которые ускоряют износ уплотнений.

Этапы восстановления герметичности

Демонтаж и дефектовка: Плунжерный узел извлекается из корпуса дозатора. Уплотнения очищаются от загрязнений и осматриваются на предмет трещин, деформаций или потерю эластичности. Одновременно оценивают износ сопрягаемых поверхностей.

• Замена расходников: Подбор новых уплотнений по типоразмеру и материалу (PTFE, FKM, NBR) с учётом химической совместимости со средой
• Шлифовка плунжера: Полировка штока для устранения задиров и восстановления шероховатости Ra ≤ 0,2 мкм
• Калибровка посадки: Проверка зазоров между плунжером и направляющими втулками

При сборке уплотнительные элементы смазываются силиконовой смазкой. Особое внимание уделяют равномерной затяжке сальниковой набивки – перекос вызывает локальный перегрев. После монтажа выполняют гидравлические испытания под рабочим давлением с замерами производительности дозатора.

Тип уплотнения	Ресурс (моточасов)	Критичные факторы
Сальниковая набивка	800-1 200	Вибрация, перекос плунжера
Манжеты из FKM	1 500-2 000	Озон, сернистые соединения
PTFE кольца	3 000+	Абразивные взвеси, ударные нагрузки

Для продления срока службы уплотнений рекомендована установка защитных гофр на шток, применение фильтрации рабочей жидкости и соблюдение регламента ТО. При работе с вязкими средами обязателен прогрев механизма перед пуском.

Калибровка датчиков уровня заполнения резервуара

Калибровка обеспечивает точное соответствие показаний датчика реальному уровню содержимого в резервуаре. Без регулярной настройки неизбежны ошибки измерения, ведущие к переполнению, недоливу или сбоям в автоматизированных системах управления. Процедура включает сопоставление электрических сигналов датчика с физическими уровнями жидкости или сыпучего материала при эталонных условиях.

Необходимость калибровки возникает после механических повреждений, замены компонентов, изменений свойств измеряемой среды или планового обслуживания. Особое внимание уделяется датчикам поплавкового типа, емкостным и ультразвуковым сенсорам, где влияние температуры, налипания примесей или пенообразования критично для точности.

Методы и этапы калибровки

Основные подходы включают:

• Точечную калибровку – фиксацию сигналов при пустом, наполовину и полностью заполненном резервуаре
• Непрерывную запись – снятие показаний в процессе контролируемого заполнения/опорожнения
• Симуляцию уровня – использование калибраторов для генерации эталонных сигналов без реального вещества

Этап	Действия	Инструменты
Подготовка	Очистка чувствительного элемента, проверка целостности корпуса	Диагностический сканер, мегомметр
Коррекция нуля	Настройка сигнала при пустом резервуаре	Калибратор давления/сопротивления
Коррекция диапазона	Фиксация максимального уровня с поправкой на плотность среды	Эталонные мерники, расходомеры
Верификация	Контроль точности в промежуточных точках (25%, 50%, 75%)	Поверочные жидкости, шаблонные метки

Ключевые параметры: температурная компенсация для жидкостей с переменной вязкостью, учет диэлектрической проницаемости при работе с нефтепродуктами, адаптация к скорости изменения уровня в динамических процессах. Для сложных сред (аэрированные жидкости, порошки) применяют статистическую обработку данных сенсора.

Настройка привода дозирующей головки

Корректная настройка привода дозирующей головки определяет точность подачи материалов и стабильность работы всего оборудования. Ошибки в конфигурации приводят к перерасходу сырья, браку продукции и ускоренному износу механизмов.

Процедура включает калибровку шаговых двигателей или сервоприводов, синхронизацию их работы с управляющей программой, а также проверку соответствия заданных параметров реальным технологическим требованиям. Особое внимание уделяется настройке угла опережения впрыска и скорости вращения шнека.

Ключевые этапы настройки

• Калибровка нулевой точки – определение исходного положения дозирующего узла
• Проверка передаточных коэффициентов редуктора и приводных механизмов
• Настройка параметров ускорения/замедления для предотвращения рывков
• Верификация соответствия программных команд и физического хода штока

Параметр	Инструменты контроля	Допустимое отклонение
Точность позиционирования	Калибровочные датчики, тестовые шаблоны	±0.05 мм
Скорость отклика	Осциллограф, таймеры	≤2 мс
Повторяемость цикла	Счётчики циклов, лог-анализаторы	99.8%

После механической регулировки выполняется программная коррекция через интерфейс ЧПУ: ввод поправочных коэффициентов, тестовые запуски с фиксацией показаний датчиков давления и положения. Финишный этап – валидация настроек на контрольных образцах продукции с замером массы дозы и визуальным контролем однородности выдавливания.

Восстановление точности дозирования шнековых систем

Погрешности дозирования в шнековых системах возникают из-за износа витков шнека, деформации корпуса, нарушения калибровки привода или налипания продукта. Несвоевременное устранение этих дефектов приводит к перерасходу сырья, браку продукции и нарушениям технологических регламентов. Критичной является точность в диапазоне ±0.5-1.5% для фармацевтики и пищевой промышленности.

Комплексное восстановление включает механическую обработку изношенных элементов, замену уплотнений и юстировку датчиков. Обязательным этапом является валидация системы тестовыми запусками с эталонными материалами. Для абразивных сред применяют наплавку твердых сплавов на шнек, а для липких продуктов – полировку поверхностей и антиадгезионные покрытия.

Ключевые этапы калибровки

1. Диагностика погрешности: Замер отклонений при разных скоростях вращения шнека с использованием контрольных гирь или расходомеров
2. Механическая коррекция:
   • Шлифовка/протяжка гильзы дозатора
   • Замена изношенных шнеков или восстановление геометрии витков
3. Настройка привода: Корректировка шага двигателя, калибровка энкодера, обновление ПО контроллера

Тип неисправности	Метод устранения	Точность после ремонта
Биение шнека	Правка вала, замена подшипников	±0.8%
Зазор винт-гильза >0.3мм	Наплавка с последующей механической обработкой	±1.2%
Сбой калибровочных кривых	Перепрошивка ПЛК, загрузка эталонных параметров	±0.5%

Важно: После ремонта выполняют не менее 10 циклов пробного дозирования с фиксацией результатов. Для гигроскопичных материалов дополнительно учитывают поправку на влажность. Точность считается восстановленной при стабильном соблюдении допусков в трех последовательных тестах.

Ремонт сенсорной панели управления дозатором

Сенсорная панель – критически важный компонент современных дозаторов, обеспечивающий интуитивное управление и точную настройку параметров дозирования. Её неисправность полностью парализует работу оборудования, делая невозможным выбор программ, установку объема или запуск циклов. Основными симптомами выхода из строя являются отсутствие реакции на касания, частичное срабатывание кнопок, хаотичные срабатывания или полное погасание дисплея.

Наиболее частыми причинами поломок становятся механические повреждения (трещины, сколы экрана), попадание жидкостей или агрессивных химикатов внутрь корпуса, износ шлейфов подключения, перепады напряжения в сети или заводской брак компонентов. Восстановление работоспособности требует профессиональной диагностики для точного определения источника проблемы.

Этапы и методы ремонта

Техническое обслуживание сенсорной панели включает следующие ключевые операции:

• Диагностика контроллера: Проверка целостности шлейфов, тестирование выходного сигнала сенсорного слоя, измерение напряжения на ключевых точках платы.
• Чистка контактов: Удаление окислов, следов коррозии или засохших загрязнений со шлейфов и разъемов с помощью изопропилового спирта и специнструмента.
• Замена сенсорного стекла/мембраны: Установка нового сенсорного модуля при физических повреждениях поверхности (трещины, глубокие царапины).
• Ремонт электроники: Перепайка микротрещин на плате, замена стабилизаторов напряжения, диодов или сгоревших конденсаторов.
• Калибровка сенсора: Программная настройка чувствительности и точности отклика после замены компонентов или обновления ПО.

Важно: Для сложных случаев (повреждение жидкокристаллической матрицы, выход из строя основного чипа) может потребоваться замена всей панели управления. Стоимость такой операции сопоставима с ценой нового модуля.

Тип неисправности	Метод ремонта	Средняя сложность
Загрязнение контактов	Чистка шлейфа/разъема	Низкая
Механическое повреждение стекла	Замена сенсорного слоя	Средняя
Выход из строя контроллера	Замена платы управления	Высокая
Проникновение влаги	Сушка, чистка, замена поврежденных элементов	Средняя/Высокая

Для предотвращения поломок рекомендуется регулярно очищать панель мягкими антистатическими салфетками, избегать ударов, исключить контакт с растворителями и оборудовать дозатор стабилизатором напряжения. Своевременное обращение в сервис при первых признаках нестабильной работы сокращает расходы на ремонт и предотвращает простои оборудования.

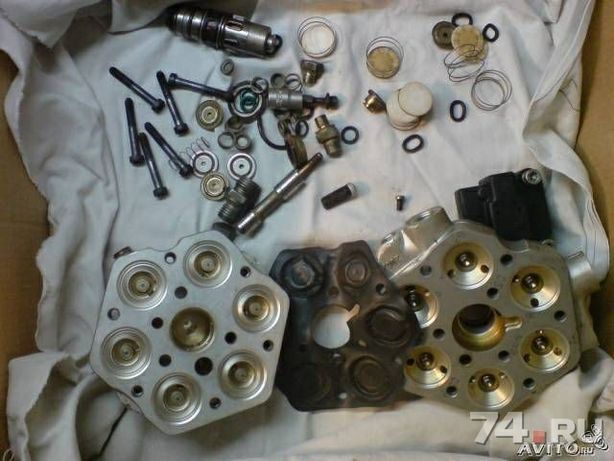

Замена изношенных мембран в мембранных дозирующих помпах

Износ мембраны – распространённая причина сбоев в работе дозирующих помп, приводящая к потере герметичности, снижению точности дозирования или полному отказу агрегата. Регулярная диагностика состояния этого узла критически важна для предотвращения простоев и гарантирования стабильности технологических процессов.

Процедура замены включает демонтаж изношенной мембраны, тщательную очистку посадочных поверхностей и установку новой, сертифицированной детали с соблюдением требований производителя к материалу и геометрии. Использование неоригинальных или несоответствующих спецификациям мембран категорически недопустимо.

Ключевые этапы замены

• Диагностика износа: Визуальный осмотр на трещины, деформации, проверка герметичности камеры под давлением.
• Подбор аналога: Выбор мембраны, строго соответствующей модели помпы по размерам, материалу (PTFE, EPDM, FKM и т.д.) и химической стойкости.
• Демонтаж: Аккуратный разбор узла мембраны с фиксацией положения элементов (штока, клапанов).
• Очистка седел и камеры: Удаление остатков среды, накипи, повреждённых частиц старой мембраны.
• Монтаж новой мембраны: Установка с правильной ориентацией, равномерной затяжкой крепежа без перекосов.
• Контрольная сборка и тестирование: Проверка герметичности, калибровка, пробный пуск с контролем параметров дозирования.

Рекомендации: Профилактическую замену выполняйте согласно регламенту производителя или при первых признаках деградации (подсос воздуха, падение давления, вибрация). Обязательно используйте защитные средства при работе с агрессивными средами.

Признак износа мембраны	Последствие для помпы
Микротрещины, пористость	Подсос воздуха/газа, кавитация, снижение точности дозы
Разрыв, отрыв от штока	Полная потеря производительности, смешение сред
Вздутие, остаточная деформация	Заниженный ход, перегрев, повышенный износ штока
Химическая деструкция (размягчение, растрескивание)	Загрязнение среды, заклинивание клапанов

Чистка сопла дозатора от застывшего состава

Застывший состав в сопле дозатора – частая причина нарушения дозирования, прерывистой подачи или полного прекращения выхода материала. Затвердевшие остатки создают механическое препятствие внутри узкого канала сопла, изменяют его геометрию и снижают эффективность работы всего устройства.

Своевременная и правильная очистка критически важна для восстановления точности дозирования и предотвращения выхода дозатора из строя. Выбор метода очистки зависит от типа застывшего состава (клей, герметик, краска, химикат), материала сопла (металл, пластик, керамика) и степени засора.

Методы очистки сопла

Для удаления затвердевших остатков применяются несколько основных методов:

1. Механическая очистка:
   • Твердые иглы/проволока: Использование тонких металлических или пластиковых игл строго соответствующего диаметра канала сопла. Важно: Действовать крайне осторожно, чтобы не поцарапать внутреннюю поверхность или не расширить отверстие, что исказит дозировку. Не подходит для керамических и некоторых мягких пластиковых сопел.
   • Щетки/ершики: Мягкие щетинные ершики малого диаметра для аккуратного удаления поверхностных загрязнений и остатков после первичной очистки другими методами.
2. Химическая очистка:
   • Растворители: Погружение сопла или протирание входного отверстия подходящим растворителем (уайт-спирит, ацетон, изопропиловый спирт, специализированные очистители, рекомендованные производителем состава). Время выдержки зависит от стойкости загрязнения. Обязательно: Убедиться в химической совместимости растворителя с материалом сопла!
   • Специализированные очистители: Использование профессиональных составов, разработанных для растворения конкретных типов клеев, герметиков или красок.
3. Термическая очистка:
   • Нагрев: Аккуратное прогревание сопла строительным феном или в термопечи (если материал сопла это допускает). Тепло размягчает или плавит застывший состав, после чего его можно выдуть сжатым воздухом или удалить механически (иглой). Осторожно: Контроль температуры во избежание перегрева и деформации сопла или плавления пластиковых компонентов.
4. Ультразвуковая очистка:
   • Помещение сопла в ванну ультразвуковой очистки, заполненную подходящим чистящим раствором (часто водой с моющим средством или растворителем). Ультразвуковые волны создают кавитацию, эффективно разрушая и отслаивая застывшие частицы даже в труднодоступных местах. Особенно эффективен для сложных засоров и чувствительных к механическому воздействию сопел.

Метод	Эффективность	Риски	Лучше всего подходит для
Механическая (игла)	Высокая (для точечных засоров)	Повреждение канала, царапины	Металлические сопла, небольшие засоры
Химическая (растворитель)	Зависит от совместимости	Повреждение материала сопла	Органические составы, термочувствительные сопла
Термическая	Высокая для термоплавких составов	Деформация сопла, ожоги	Термостойкие сопла, клеи/герметики
Ультразвуковая	Очень высокая	Минимальные (при правильном подборе раствора)	Сложные засоры, хрупкие сопла, финальная очистка

Важное примечание: Перед использованием химических растворителей или интенсивных методов очистки обязательно сверьтесь с технической документацией на дозатор и сопло для определения совместимости материалов. После любой очистки тщательно промойте сопло подходящей жидкостью (растворителем, а затем водой или наоборот, в зависимости от состава) и продуйте сжатым воздухом для полного удаления остатков очистителя и частиц грязи.

Наладка клапанов для вязких жидкостей

Клапаны для вязких жидкостей (красок, клеев, масел, паст) требуют особых подходов к наладке из-за специфики их текучести и адгезивных свойств. Основные проблемы включают засорение каналов, неполное закрытие/открытие, подтекание и нарушение точности дозирования, вызванные кристаллизацией, полимеризацией или налипанием материала на рабочие поверхности.

Ключевым этапом является диагностика: проверка герметичности седел, оценка износа уплотнений и штока, анализ характера отложений. Для вязких сред критически важна чистота сопрягаемых элементов – даже микроскопические загрязнения нарушают работу. Обязательна полная разборка, ультразвуковая или химическая промывка деталей в специализированных растворителях.

Этапы восстановительной наладки

1. Демонтаж и очистка: удаление остатков жидкости со всех внутренних поверхностей, каналов подачи и запорного механизма
2. Замена расходников: установка новых уплотнительных колец, мембран, пружин с учетом химической совместимости с рабочей средой
3. Притирка седел: восстановление геометрии сопряжения "шток-седло" для обеспечения герметичности при закрытии
4. Регулировка хода штока: точная настройка амплитуды движения для управления скоростью подачи и объемом дозы
5. Калибровка под вязкость: настройка давления срабатывания и времени открытия/закрытия с учетом реологических свойств жидкости

Для сложных составов применяют решения:

• Антиадгезионные покрытия рабочих зон (тефлон, керамика)
• Подогрев клапана для снижения вязкости
• Установка вибраторов для предотвращения седиментации
• Использование клапанов с увеличенным проходным сечением

Тип неисправности	Метод наладки	Специфика для вязких жидкостей
Неполное закрытие	Шлифовка седла, замена пружины	Контроль отсутствия задиров после притирки
Задержка срабатывания	Регулировка давления, чистка каналов	Применение промывочных портов в конструкции
Неравномерная подача	Калибровка хода штока	Компенсация инерционности потока

После наладки обязательны тестовые циклы с контрольными замерами объема дозы. Для пистолетов-дозаторов дополнительно проверяют эргономику управления и отсутствие проскальзывания материала в зоне захвата.

Ремонт системы обратной связи электропривода

Система обратной связи электропривода – критически важный компонент дозатора, обеспечивающий точное позиционирование и контроль скорости исполнительных механизмов. Её неисправности приводят к сбоям дозирования, ошибкам в работе оборудования и полной остановке технологического процесса.

Диагностика начинается с проверки датчиков положения или скорости (энкодеры, резольверы, тахогенераторы), целостности их подключения и соответствия сигналов заданным параметрам. Анализируется корректность работы преобразователей сигнала и цепей передачи данных в блок управления электроприводом.

Ключевые этапы ремонта

Типовые неисправности и методы их устранения:

• Отсутствие или искажение сигнала: Замена поврежденных кабелей, восстановление контактов в разъемах, проверка экранирования.
• Дребезг сигнала или помехи: Установка фильтров, заземление экранов кабелей, замена неисправных датчиков.
• Несоответствие показаний: Калибровка датчиков, обновление параметров в управляющем ПО, проверка механической соосности датчика с валом привода.
• Аппаратный сбой модуля обратной связи: Ремонт или замена плат приемников/преобразователей сигнала в частотном преобразователе или сервоусилителе.

Послеремонтные работы включают:

1. Контрольную калибровку системы обратной связи с помощью эталонных приборов.
2. Тестовый запуск электропривода на холостом ходу и под нагрузкой.
3. Проверку точности позиционирования и плавности хода при дозировании.
4. Внесение корректировок в параметры ПИД-регулятора привода при необходимости.

Признак неисправности	Вероятная причина
Двигатель вибрирует или рывками вращается	Обрыв фазы энкодера, загрязнение оптической дорожки
Ошибка "Превышение позиции" или "Потеря обратной связи"	Обрыв кабеля, сбой питания датчика
Неточное дозирование при стабильной нагрузке	Сдвиг нуля датчика, износ механической муфты

Протяжка контактов в узлах электрических соединений

Электрические контакты в разъемах, клеммных колодках и коммутационных узлах дозатора подвержены ослаблению из-за вибрации, температурных деформаций и естественного старения материалов. Это приводит к увеличению переходного сопротивления, локальному перегреву и нарушению передачи сигналов управления или питания.

Профилактическая протяжка выполняется при плановом ТО и включает проверку крутящего момента крепежа согласно спецификациям производителя. Используются калиброванные динамометрические отвертки для равномерного усилия без повреждения корпусов клеммников или токоведущих жил.

Ключевые этапы работ

• Визуальная диагностика: Выявление следов окисления, оплавления изоляции или изменения цвета металла
• Последовательное расключение: Отключение питания → Маркировка проводов → Демонтаж соединений
• Механическая обработка: Зачистка контактных групп от карбонизированных отложений специнструментом
• Калиброванная затяжка: Применение динамометрического инструмента с усилием 0.6-1.2 Н·м (зависит от сечения провода)
• Нанесение защитных составов: Обработка токоведущих частей антиоксидантной пастой после сборки

Контроль качества включает измерение сопротивления мультиметром (допуск ≤0.05 Ом на точку) и термографию под нагрузкой для выявления аномалий теплообразования. Особое внимание уделяется силовым цепям двигателей и датчикам уровня, где нестабильный контакт вызывает критические сбои.

Замена поврежденных шестерней редуктора

Износ или поломка шестерней редуктора дозатора приводит к потере точности дозирования, посторонним шумам (скрежет, стук) и полной остановке механизма. Частые причины повреждений включают перегрузки, попадание абразивных частиц, недостаток смазки или естественную усталость металла после длительной эксплуатации.

Своевременная замена шестерен предотвращает каскадные поломки соседних узлов. Для выполнения работ требуется полная разборка редуктора, точная диагностика состояния всех зубчатых пар и валов, а также подбор идентичных комплектующих по размерам и материалу.

Этапы замены шестерней

1. Демонтаж редуктора: Отключение привода, снятие корпуса с дозатора, извлечение редукторного блока.
2. Дефектовка: Разборка редуктора, выявление поврежденных шестерней и проверка сопряженных элементов (валы, подшипники, шпонки).
3. Подбор аналогов: Поиск оригинальных или совместимых шестерней с идентичными параметрами:
   • Модуль зацепления
   • Число зубьев
   • Материал (сталь, латунь, полимер)
   • Термообработка (закалка, цементация)
4. Сборка и регулировка: Установка новых шестерней, настройка зазоров зацепления, смазка трущихся поверхностей.
5. Контрольный запуск: Тестирование работы дозатора на разных режимах с проверкой плавности хода и отсутствия биений.

Тип шестерни	Признаки износа	Риски при несвоевременной замене
Ведущая (червячная)	Сколы на витках, деформация вала	Залипание механизма, перегрев мотора
Ведомая (цилиндрическая)	Стертые зубья, трещины у основания	Проскальзывание, нарушение дозировки
Сателлиты (планетарная передача)	Люфт на осях, выработка посадочных мест	Разрушение водила, заклинивание редуктора

Для продления срока службы новых шестерней обязательно используют рекомендованные производителем смазочные материалы и исключают перегрузки. После замены выполняют калибровку дозатора для восстановления точности подачи веществ.

Юстировка дозирующих форсунок под различный угол распыла

Точная регулировка угла распыла дозирующих форсунок критична для равномерного распределения топлива или реагентов в камере сгорания/смешивания. Несоответствие заданному производителем значению приводит к локальным переобогащённым или обеднённым зонам, снижая КПД системы и провоцируя детонацию. Юстировка выполняется при замене распылителей, после механических повреждений или при изменении технологических требований к установке.

Процедура требует применения калибровочных стендов с прозрачными колбами, имитирующими рабочую камеру, и лазерных угломеров. Специалист последовательно проверяет факел распыла под давлением, сопоставляя геометрию струи с эталонными шаблонами. Отклонение более чем на 2-3° от нормы (обычно 70°-120° в зависимости от модели) требует коррекции положения распылителя относительно посадочного гнезда.

Ключевые этапы настройки

• Демонтаж форсунки с фиксацией исходного положения прокладок и шайб
• Визуальный анализ износа конусной части распылителя и уплотнительных поверхностей
• Установка в калибратор с имитацией рабочего давления среды (до 300 Бар)
• Замер угла конуса распыла методом проекции на градуированную мишень

Корректировка осуществляется подбором регулировочных шайб или физическим смещением распылителя в корпусе с последующей фиксацией стопорным кольцом. Для форсунок с электронным управлением дополнительно тестируется синхронизация импульса подачи топлива с фазой распыла. После юстировки обязательна проверка герметичности запорного клапана при давлении на 15% выше рабочего.

Тип отклонения	Способ корректировки
Сужение угла	Уменьшение толщины прижимной шайбы
Расширение угла	Установка конусных прокладок
Асимметрия факела	Замена деформированного распылителя

При изменении угла распыла более чем на 10° относительно первоначальных параметров производится перепрограммирование блока управления для коррекции длительности впрыска. Результаты юстировки фиксируются в протоколе с указанием: исходных/итоговых значений угла, давления открытия клапана, коэффициента равномерности распыла по секторам.

Восстановление работы системы предпускового подогрева

Система предпускового подогрева критически важна для холодного запуска двигателя и комфорта водителя. Её неисправности проявляются в полном отказе запуска, неустойчивой работе или повышенном шуме при включении. Диагностика начинается с проверки питания, управления и механических компонентов подогревателя.

Основные причины сбоев включают выход из строя топливного насоса, засорение форсунки, поломку свечи накаливания или неисправности блока управления. Коррозия контактов и утечки в топливных магистралях также часто приводят к некорректной работе. Точное определение источника проблемы требует профессионального оборудования.

Ключевые услуги по восстановлению

Тип работ	Компоненты	Результат
Электронная диагностика	Блок управления, датчики, проводка	Выявление ошибок в управляющих цепях
Ремонт топливной системы	Насос, форсунка, магистрали	Восстановление подачи топлива
Замена нагревательных элементов	Свеча накаливания, теплообменник	Возобновление процесса нагрева
Чистка и обслуживание	Камера сгорания, воздуховоды	Устранение сажевых отложений

Специализированные процедуры включают:

• Калибровку датчиков температуры
• Перепрошивку блока управления
• Тестовый запуск с имитацией зимних условий
• Герметизацию соединений для защиты от влаги

После ремонта обязательна функциональная проверка всех режимов работы. Гарантия на услуги предоставляется при условии использования оригинальных запчастей или сертифицированных аналогов. Профилактическая диагностика системы перед зимним сезоном снижает риск внезапных отказов.

Настройка механизма возврата пружины

Корректное натяжение пружины обеспечивает плавное возвращение штока дозатора в исходную позицию после каждого нажатия. Недостаточное усилие приводит к залипанию механизма, а чрезмерное – к ускоренному износу шестерен или деформации деталей.

Регулировка выполняется после визуального осмотра на предмет перекоса, коррозии или механических повреждений витков. Обязательно проверяется крепление фиксаторов в посадочных гнездах корпуса.

Пошаговая процедура регулировки

1. Демонтаж защитного кожуха для доступа к пружинному узлу
2. Очистка механизма от загрязнений с помощью сжатого воздуха
3. Контроль положения посадочных лапок пружины в направляющих пазах
4. Корректировка натяжения:
   • Ослабление стопорного винта на регулировочной втулке
   • Поворот втулки на 15-30° по часовой стрелке для усиления натяжения
   • Проверка хода штока после каждого изменения положения
5. Тестирование упругости:

   Состояние	Норма	Неисправность
   Сжатие пружины	Равномерное без скрипа	Перекос или зацепы
   Возврат штока	Плавный за 0.3-0.8 сек	Рывки или задержка

6. Фиксация регулировочной втулки контрящим винтом

При обнаружении остаточной деформации или трещин на витках пружина подлежит замене. Установка аналога с несоответствующим коэффициентом жесткости вызывает дисбаланс работы дозирующего модуля.

Устранение вибрации крепежных элементов

Вибрация крепежных деталей дозатора приводит к ускоренному износу узлов, нарушению точности дозирования и появлению посторонних шумов. Основными причинами являются ослабление резьбовых соединений, деформация посадочных мест или несоответствие характеристик крепежа эксплуатационным нагрузкам.

Для диагностики проблемы выполняется проверка момента затяжки критических соединений специальным динамометрическим ключом, виброметрия работающего оборудования и визуальный осмотр мест крепления на предмет следов усталости металла. Обязательно анализируется соответствие штатного крепежа техническим требованиям производителя.

Методы устранения вибрации

Обязательный комплекс работ включает:

• Поэтапную протяжку всех резьбовых соединений с контролем момента
• Замену деформированных шайб и болтов на усиленные варианты
• Применение вибростойких элементов: пружинных шайб, самоконтрящихся гаек

При повторном возникновении вибрации используются дополнительные решения:

1. Установка демпфирующих прокладок из неопрена между крепежом и корпусом
2. Нанесение высокопрочного резьбового фиксатора (Loctite 2701)
3. Замена стандартных крепежных точек на плавающие кронштейны

Тип проблемы	Решение	Инструмент
Ослабление резьбы	Дозатяжка с калибровкой	Динамометрический ключ
Резонанс корпуса	Установка демпферов	Виброгасящие пластины
Деформация крепежа	Замена на усиленный вариант	Болты класса 12.9

Ремонт контроллера управления шаговым двигателем

Контроллер шагового двигателя – критически важный узел дозатора, отвечающий за точное позиционирование и перемещение исполнительных элементов. Его неисправности приводят к сбоям дозирования, потере точности или полной остановке оборудования. Диагностика и восстановление требуют глубокого понимания электронных схем и принципов управления шаговыми двигателями.

Ремонт включает выявление повреждённых компонентов силовой части (транзисторы, драйверы), проверку целостности дорожек платы, тестирование стабильности опорных напряжений и сигналов управления. Особое внимание уделяется входным интерфейсам (RS-232, RS-485, Ethernet) для корректной связи с системой управления дозатора и целостности разъёмов подключения двигателя и датчиков.

Ключевые этапы и аспекты ремонта

Типичные процедуры при восстановлении контроллера:

• Визуальный осмотр: Поиск следов перегрева, вздутых конденсаторов, обугленных резисторов, микротрещин в пайке.
• Аппаратная диагностика:
  • Прозвонка силовых MOSFET/IGBT транзисторов на пробой.
  • Контроль выходных токов фаз двигателя осциллографом.
  • Проверка стабильности тактового генератора и напряжения питания логики (3.3V/5V).
• Программная проверка: Загрузка тестовых прошивок, диагностика EEPROM, верификация корректности управляющих сигналов от микроконтроллера.
• Замена компонентов: Установка оригинальных или сертифицированных аналогов драйверов (например, A4988, DRV8825), силовых ключей, стабилизаторов, конденсаторов.
• Тестирование под нагрузкой: Подключение эталонного двигателя, проверка плавности хода, отсутствия пропусков шагов, нагрева элементов на всех рабочих режимах.

Типичные причины поломок:

Причина	Последствия	Сложность ремонта
Короткое замыкание в обмотках двигателя	Выход из строя силовых ключей, драйвера	Средняя (требует замены драйвера и транзисторов)
Перегрев из-за плохого охлаждения/перегрузки	Деградация/пробой полупроводников, вздутие конденсаторов	Низкая-Средняя
Скачки напряжения в питающей сети	Повреждение входного фильтра, стабилизаторов, микроконтроллера	Высокая (риск неремонтопригодности платы)
Механические повреждения (вибрация, удар)	Обрыв дорожек, трещины в пайке, сколы компонентов	Зависит от масштаба повреждений

Важно: После ремонта обязательна калибровка контроллера под конкретный двигатель дозатора (настройка тока удержания/фазы, микрошага) и проверка соответствия заданным скоростным и точностным характеристикам. Использование неоригинальных компонентов низкого качества может привести к повторному отказу и повреждению двигателя.

Проверка герметичности вакуумных систем дозирования

Обнаружение утечек в вакуумных контурах дозаторов – критически важный этап диагностики, напрямую влияющий на точность дозирования и стабильность работы оборудования. Даже микроскопические нарушения целостности уплотнений, соединений или рабочих органов приводят к падению разрежения, искажению параметров всасывания и выдаче некорректных объемов продукта.

Современные методики проверки герметичности включают комплекс аппаратных и визуальных способов, направленных на локализацию дефектов с минимальными временными затратами. Наиболее распространенным подходом является использование калиброванных вакуумметров, фиксирующих скорость падения давления в системе после создания контрольного разрежения, что позволяет количественно оценить масштаб проблемы.

Ключевые методы диагностики утечек

• Тестирование вакуумметром: Замер времени падения давления от эталонного значения (например, -0,8 бар) до критической отметки при отключенном насосе.
• Обмыливание соединений: Нанесение мыльного раствора на стыки трубопроводов, клапанов и колб с визуальной регистрацией пузырьков воздуха.
• Ультразвуковая детекция: Применение акустических детекторов для улавливания высокочастотных колебаний, характерных для микротечей.
• Течеискатели с инертным газом: Использование гелиевых анализаторов при заполнении системы газом-маркером (для сложных промышленных установок).

Типовые точки возникновения утечек:

Узел системы	Распространенные дефекты
Соединительные фитинги	Трещины штуцеров, износ резьбы, деформация уплотнительных колец
Вакуумные клапаны	Загрязнение седел, износ мембран, коррозия штоков
Трубопроводы	Микротрещины, пористость материала, разгерметизация паяных швов
Дозирующие головки	Дефекты уплотнительных поверхностей, зазоры в направляющих

После идентификации проблемного участка выполняется замена дефектных компонентов (манжет, прокладок, клапанов) или восстановление геометрии сопрягаемых поверхностей шлифовкой. Финишная проверка включает контроль вакуумного графика в течение технологически обусловленного времени цикла для подтверждения соответствия паспортным параметрам герметичности.

Корректировка показаний тензодатчиков весового контроля

Точность взвешивания напрямую зависит от корректной калибровки тензометрических датчиков. Процедура включает проверку нулевых показаний, чувствительности элементов и симметричности нагрузки на платформу. Неверные параметры приводят к систематическим погрешностям, искажающим результаты контроля сыпучих материалов или готовой продукции.

Мастер выполняет юстировку с помощью эталонных грузов и диагностического ПО, выявляя отклонения в работе каждого сенсора. При обнаружении нелинейности выходного сигнала или температурного дрейфа проводится аппаратная регулировка мостовой схемы датчика либо замена дефектных компонентов. Особое внимание уделяется герметичности соединений и отсутствию механических напряжений в зоне монтажа.

Этапы калибровочных работ

1. Диагностика: замер сопротивления изоляции, проверка стабильности нуля и коэффициента преобразования
2. Аппаратная коррекция: регулировка балансировочных резисторов в цепи моста Уитстона
3. Программная настройка: ввод калибровочных коэффициентов в весовой терминал
4. Верификация: тестовые взвешивания в рабочих диапазонах с фиксацией погрешности

Тип неисправности	Метод корректировки
Смещение нуля	Юстировка потенциометром Zero Balance
Некорректный выходной сигнал (мВ/В)	Калибровка резистором Span Adjustment
Асимметрия показаний	Механическое выравнивание платформы

После регулировки выполняется градуировка по контрольным точкам с записью характеристик в энергонезависимую память терминала. Для дозаторов непрерывного действия дополнительно тестируется скорость отклика датчиков при динамических нагрузках. Протокол калибровки включает температурную компенсацию и поправки на гистерезис.

Замена засоренных фильтров тонкой очистки

Основным признаком необходимости замены фильтра тонкой очистки является заметное снижение производительности дозатора: замедление выдачи продукта, прерывистая подача или полное прекращение работы при сохранении давления в системе. Засорение происходит из-за накопления мельчайших частиц грязи, осадка самого продукта или изношенных компонентов системы, прошедших через предварительные ступени фильтрации.

Игнорирование проблемы засоренного фильтра тонкой очистки приводит к критическим последствиям. Повышенное сопротивление потоку создает избыточную нагрузку на насосное оборудование, ускоряя его износ и повышая риск поломки. Длительная работа в таком режиме может вызвать перегрев двигателя и повреждение уплотнений, что влечет за собой дорогостоящий ремонт.

Процедура замены фильтрующего элемента

Замена выполняется в следующем порядке:

1. Отключение и сброс давления: Полностью обесточьте дозатор и перекройте впускной и выпускной клапаны подачи продукта. Обязательно сбросьте остаточное давление в системе через специальный дренажный клапан (если предусмотрен).
2. Демонтаж фильтродержателя: Аккуратно открутите корпус фильтродержателя (колбу), используя соответствующий ключ. Будьте готовы к небольшой утечке остатков продукта – подготовьте ветошь или емкость.
3. Извлечение старого фильтра: Достаньте засоренный фильтрующий элемент. Визуально оцените степень его загрязнения – это может помочь в диагностике состояния системы.
4. Очистка корпуса и установка нового фильтра: Тщательно очистите внутреннюю полость корпуса фильтродержателя от остатков грязи и продукта. Установите новый фильтрующий элемент, строго соблюдая указанное на нем направление потока (стрелка). Убедитесь, что уплотнительные кольца (на элементе и/или корпусе) чистые, не повреждены и правильно установлены.
5. Сборка и запуск: Затяните корпус фильтродержателя с рекомендованным моментом затяжки (указан в инструкции к дозатору или фильтру). Откройте впускной клапан, проверьте герметичность соединений. Включите питание и проведите тестовый запуск дозатора, контролируя восстановление номинальной производительности и давление в системе.

Важно! Используйте только оригинальные или рекомендованные производителем дозатора фильтрующие элементы. Несоответствующие фильтры могут иметь неподходящий размер пор, материал или конструкцию, что приведет к неэффективной очистке, проскоку загрязнений или повреждению корпуса.

Ресурс фильтров тонкой очистки зависит от типа дозируемого продукта и чистоты исходной среды. Для планирования замены учитывайте:

Фактор	Влияние на ресурс
Вязкость продукта	Высокая вязкость сокращает срок службы
Наличие абразивных частиц	Значительно уменьшает интервал замены
Температура продукта	Экстремальные температуры могут повредить материал фильтра
Интенсивность эксплуатации	Чем больше циклов/объем, тем чаще замена

Своевременная замена засоренных фильтров тонкой очистки – это не просто восстановление текущей работоспособности, а ключевая профилактическая мера, защищающая сердце дозатора – его насосный узел – от преждевременного выхода из строя и минимизирующая риск простоев.

Регулировка усилия прижима подающих роликов

Точная настройка усилия прижима роликов критична для стабильной подачи бумаги, картона или пленки в дозаторах этикеток, принтерах и упаковочном оборудовании. Недостаточное давление приводит к проскальзыванию материала и сбоям позиционирования, а чрезмерное – к деформации носителя, повышенному износу роликов и перегрузке двигателя.

Процедура регулировки требует понимания конструкции механизма подачи и точного соблюдения технических параметров производителя. Обычно включает контроль давления пружин, калибровку эксцентриковых осей или проверку состояния демпфирующих элементов в зависимости от модели дозатора.

Ключевые этапы регулировки

• Диагностика текущих параметров: Замер усилия динамометром или тестовой печатью с постепенным изменением настроек.
• Корректировка пружинных механизмов:
  • Ослабление/затяжка регулировочных винтов
  • Замена ослабленных пружин
• Калибровка эксцентриков: Поворот осей для изменения высоты расположения верхних роликов.
• Проверка демпферов: Контроль целостности резиновых амортизаторов и их давления на прижимную платформу.

Признак неверной настройки	Требуемое действие
Проскальзывание материала	Поэтапное увеличение прижима
Замятие/деформация носителя	Снижение усилия + проверка параллельности валов
Вибрация или шум при работе	Балансировка роликов + регулировка демпферов

Важно: После регулировки обязательна тестовая подача разных типов носителей (разной плотности и ширины) для подтверждения стабильности работы. Регулировочные элементы фиксируются контргайками во избежание самопроизвольного изменения настроек. Для сложных систем с сервоприводом может потребоваться программная калибровка датчиков усилия через интерфейс управления.

Настройка эксцентрикового механизма поршня

Точная регулировка эксцентрика критична для синхронизации движения поршня с циклом дозирования. Смещение оси вращения эксцентрикового вала относительно центра поршневого штока определяет амплитуду хода и силу давления на рабочий элемент. Неверная настройка приводит к неполному заполнению камеры, подтекам или механическим перегрузкам.

Процедура требует предварительной проверки износа кулачковых пар и опорных подшипников. Деформации или выработка более 0.1 мм на поверхностях контакта делают регулировку неэффективной. Обязательна очистка узла от остатков продукта и замена уплотнительных манжет перед юстировкой.

Этапы регулировки

1. Ослабление стопорных болтов на креплениях эксцентрика и тяги
2. Установка калибровочного шаблона между кулачком и роликом штока
3. Поворот эксцентрика до достижения нулевого зазора (без натяга)
4. Фиксация положения контргайками с моментом затяжки 12-15 Н·м

Контроль параметров выполняется индикаторным нутромером:

Диапазон хода поршня	Допустимое отклонение
До 20 мм	±0.05 мм
20-50 мм	±0.1 мм

После фиксации узла выполняется тестовый прогон на холостом ходу. Вибрация выше 0.8 мм/с или неравномерный шум указывают на необходимость повторной юстировки. Для механизмов с двухсторонним действием дополнительно проверяется синхронность хода в обоих направлениях манометром давления в линии подачи.

Ремонт индикации измеряемого объема

Повреждение или неисправность системы индикации объема делает дозатор непригодным для точной работы, так как оператор лишается визуального контроля за процессом дозирования. Основные проявления включают полное отсутствие показаний, искажение выводимых данных, нестабильное обновление значений или физические повреждения дисплея.

Диагностика начинается с проверки целостности экрана (ЖК, LED, сегментного) и его подсветки, после чего анализируется состояние соединительных шлейфов и контактов. Следующим этапом является тестирование управляющей платы индикации, датчиков положения и преобразователей сигналов, отвечающих за передачу данных об объеме на дисплей.

Ключевые направления восстановления

Технические специалисты выполняют комплекс работ, направленных на возобновление корректного отображения информации:

• Замена дисплейных модулей: Установка новых экранов при механических повреждениях, выгорании сегментов или деградации матрицы.
• Ремонт электронных компонентов: Пайка или замена микроконтроллеров, драйверов дисплея, стабилизаторов напряжения на управляющей плате.
• Восстановление соединений: Чистка контактов, замена окисленных или переломанных шлейфов, перепайка разъемов.
• Калибровка сенсоров: Настройка датчиков уровня, расходомеров или энкодеров, формирующих исходные данные для индикации.
• Программная синхронизация: Обновление или перепрошивка ПО контроллера для обеспечения правильной интерпретации сигналов и вывода данных.

После ремонта обязательна проверка точности отображаемых значений путем сравнения с эталонными измерениями на разных режимах работы дозатора. Устранение неполадок индикации гарантирует соответствие оборудования требованиям технологических процессов и стандартам точности учета.

Восстановление подвижности штока в линейных дозаторах

Основной причиной потери подвижности штока является загрязнение направляющих каналов или самого штока засохшими остатками материалов, коррозией либо посторонними частицами. Длительная эксплуатация без профилактики усугубляет проблему, приводя к полному заклиниванию механизма и нарушению дозирования.

Механические повреждения (деформации, сколы) штока или сальниковых уплотнений также блокируют движение. Особенно критично это проявляется при работе с абразивными или химически агрессивными средами, ускоряющими износ компонентов.

Этапы восстановления работоспособности

Диагностика: Визуальный осмотр на предмет коррозии и деформаций, проверка усилия перемещения штока вручную. При необходимости – частичная разборка узла.

Очистка компонентов:

• Демонтаж штока из корпуса дозатора
• Удаление загрязнений спецрастворителями и мягкими абразивами
• Полировка штока для устранения микрозадиров
• Промывка направляющих каналов

Замена изношенных элементов:

Компонент	Признаки износа
Сальниковые уплотнения	Трещины, потеря эластичности, утечки
Направляющие втулки	Люфт штока, заусенцы
Подшипники скольжения	Шум при движении, биение

Сборка и смазка: Нанесение специализированных смазок, совместимых с дозируемым продуктом. Регулировка усилия прижима уплотнений для плавного хода без протечек.

Важно: После ремонта обязательна калибровка дозатора для подтверждения точности подачи.

Замена электромагнита в системах клапанного типа

Электромагнит служит ключевым исполнительным элементом в клапанных дозаторах, преобразуя электрические сигналы в механическое движение для управления потоком жидкости или газа. Его выход из строя приводит к полной или частичной потере работоспособности узла дозирования – клапан перестает открываться/закрываться по команде, возникают утечки или неконтролируемый расход среды.

Процедура замены требует тщательной диагностики для подтверждения неисправности именно катушки электромагнита (обрыв обмотки, межвитковое замыкание, разрушение корпуса) и подбора идентичной модели по техническим параметрам: напряжению питания, силе тяги, типу подключения и размерам посадочного места. Несовместимость новых компонентов с гидравлической/пневматической частью клапана неизбежно вызовет сбои в работе.

Этапы замены и критические моменты

1. Демонтаж неисправного узла: Отключение питания, сброс давления в системе, отсоединение электрических разъемов и крепежных элементов.
2. Очистка посадочной зоны: Удаление загрязнений, остатков уплотнений и проверка состояния штока клапана.
3. Установка нового электромагнита: Совмещение со штоком клапана без перекоса, фиксация штатным крепежом с рекомендуемым моментом затяжки.
4. Проверка герметичности: Тестовый запуск системы под давлением для выявления протечек в области уплотнений.
5. Калибровка и тестирование: Контроль времени срабатывания, хода штока и соответствия заданным параметрам дозирования.

Важные аспекты:

• Замена только катушки возможна при разборной конструкции, если сердечник и плунжер не повреждены.
• Обязательна замена уплотнительных колец и прокладок во избежание протечек.
• Электрические подключения выполняются строго по схеме производителя с защитой от влаги и вибрации.

Типовая причина отказа	Действие при замене
Перегрев обмотки	Проверить напряжение питания и терморежим работы
Коррозия сердечника	Очистить посадочное гнездо, использовать совместимые материалы
Механические повреждения	Убедиться в свободном ходе штока клапана

Некорректный монтаж или использование неоригинальных комплектующих снижают ресурс нового электромагнита и повышают риск повторного отказа. После замены обязательна запись в журнале обслуживания с указанием модели установленного компонента и параметров настройки.

Калибровка таймеров циклов дозирования

Точность временных интервалов дозирования напрямую влияет на расход реагентов и качество технологических процессов. Неверная работа таймеров приводит к перерасходу химикатов, неполному смешиванию компонентов или нарушению производственных рецептур, что требует обязательной периодической поверки и корректировки.

Процедура калибровки включает синхронизацию программных настроек контроллера с реальным временем срабатывания механических клапанов и насосов. Для этого используются эталонные хронометры с точностью до 0,01 секунды, а также специализированное ПО для диагностики. Основные этапы работ проводятся при имитации рабочих циклов на тестовых стендах.

Этапы калибровки

Технология настройки включает последовательные операции:

1. Диагностика текущих параметров: замер фактического времени открытия/закрытия клапанов для каждого канала.
2. Сравнение с эталоном: выявление расхождений между программными установками и реальными показателями.
3. Корректировка коэффициентов: внесение поправок в управляющую программу для компенсации инерции механизмов.
4. Верификация: повторный замер после настройки с составлением протокола погрешностей.

Критические факторы точности:

• Состояние пневмоприводов и электромагнитов
• Стабильность напряжения в цепи управления
• Температурные условия эксплуатации

Тип погрешности	Допустимое отклонение	Метод коррекции
Систематическая (постоянная)	≤ ±0.5%	Калибровка ПО
Динамическая (при пуске/остановке)	≤ ±1.2%	Замена демпферов, регулировка давления
Температурный дрейф	≤ ±0.8% на 10°C	Установка термокомпенсаторов

После выполнения работ обязательна проверка на рабочих режимах с контролем объёма выдаваемых веществ. Для сложных многокомпонентных систем применяют осциллографирование сигналов управления для визуализации временных задержек между циклами.

Устранение сбоев программного обеспечения контроллера

Сбои программного обеспечения контроллера дозатора проявляются как некорректное дозирование, зависание интерфейса, ошибки связи с периферийным оборудованием или полный отказ системы управления. Причинами часто становятся повреждение прошивки, конфликты версий ПО, ошибки в настройках параметров или воздействие вирусов.

Диагностика включает анализ кодов ошибок на дисплее контроллера, проверку журналов событий и тестирование взаимодействия с датчиками и исполнительными механизмами через специализированные диагностические утилиты.

Основные методы восстановления работоспособности ПО

Перепрошивка контроллера: Полная переустановка программной прошивки с использованием оригинальных образцов ПО от производителя через интерфейсы USB, RS-485 или Ethernet. Гарантирует устранение повреждений базового кода.

Коррекция конфигурационных файлов:

• Восстановление параметров дозирования (объем, время, скорость)
• Синхронизация таймеров и калибровочных таблиц
• Настройка адресов периферийных устройств в сети

Устранение программных конфликтов:

1. Откат проблемных обновлений ПО
2. Удаление несовместимых сторонних приложений
3. Интеграция патчей для исправления известных ошибок

При вирусном заражении выполняется очистка памяти контроллера с последующей установкой специализированных защитных модулей, сертифицированных для промышленных систем.

Тип сбоя	Инструмент восстановления	Время выполнения
Повреждение прошивки	Программаторы FLASH, JTAG-адаптеры	1-2 часа
Ошибки конфигурации	Конфигураторы SCADA-систем	До 1 часа
Вирусное заражение	Антивирусные пакеты для ОС РВ	2-3 часа

После восстановления ПО обязательна калибровка дозатора с использованием эталонных мерных емкостей для верификации точности работы алгоритмов управления.

Наладка системы подачи воздуха в пневмодозаторах

Стабильная подача сжатого воздуха критична для точного дозирования сыпучих материалов. Нарушения в работе воздушной системы приводят к сбоям циклов впрыска, неравномерной подаче продукта и полной остановке оборудования. Регулярная наладка предотвращает простои и гарантирует соответствие технологическим нормам.

Процедура включает диагностику давления, проверку герметичности контуров и калибровку управляющих клапанов. Особое внимание уделяется синхронизации пневмокомпонентов с электронным блоком управления дозатора для согласованной работы всех узлов.

Ключевые этапы наладки

1. Диагностика параметров:
   • Замер давления на входе/выходе редуктора
   • Контроль скорости срабатывания пневмоцилиндров
   • Проверка корректности сигналов датчиков потока
2. Устранение утечек:
   • Тестирование соединений мыльным раствором
   • Замена уплотнений штоков и изношенных шлангов
   • Ревизия быстроразъемных фитингов
3. Калибровка элементов:
   • Настройка редукционных клапанов
   • Регулировка соленоидных клапанов времени срабатывания
   • Юстировка датчиков позиционирования заслонок

Распространённые неисправности и решения:

Симптом	Причина	Метод устранения
Самопроизвольное срабатывание	Зависание золотника	Промывка клапана, замена пружины
Падение давления в цикле	Утечки в магистралях	Затяжка фитингов, замена уплотнений
Задержка отклика	Загрязнение фильтров	Чистка/замена фильтрующих элементов
Вибрация подающих цилиндров	Несоответствие давления	Калибровка редуктора, настройка реле

После наладки выполняется тестовый запуск с имитацией рабочих циклов. Обязательна проверка равномерности хода исполнительных механизмов и соответствия фактических параметров воздуха паспортным значениям дозатора. Для сложных систем применяют пневмосхемотехническое моделирование.

Ремонт защитного корпуса устройства

Защитный корпус дозатора выполняет критически важные функции: предотвращает попадание влаги, пыли и механических частиц во внутренние механизмы, обеспечивает устойчивость оборудования к внешним воздействиям и защищает пользователей от контакта с движущимися элементами. Нарушение его целостности или герметичности неизбежно ведет к ускоренному износу узлов, сбоям в дозировании и рискам безопасности.

Повреждения корпуса чаще всего возникают вследствие физических ударов, вибрации, длительного воздействия агрессивных химических сред или температурных перепадов. Типичные дефекты включают трещины, сколы, деформации стенок, износ уплотнительных элементов, коррозию металлических частей или разрушение крепежных точек. Даже незначительные, на первый взгляд, дефекты требуют оперативного устранения.

Основные методы восстановления

Технология ремонта выбирается исходя из материала корпуса (пластик, нержавеющая сталь, алюминиевый сплав) и характера повреждений:

• Герметизация трещин и сколов: Для пластиковых корпусов применяется спецпайка или полимерные клеи-герметики с высокой адгезией и стойкостью к химикатам. Металлические корпуса ремонтируются сваркой (аргонодуговая для нержавейки/алюминия) или эпоксидными композитами.
• Замена уплотнений: Установка новых прокладок, манжет или сальников из совместимых с рабочей средой материалов (NBR, EPDM, FKM/Viton®) с обязательной проверкой посадочных мест.
• Восстановление геометрии: Правка вмятин на металлических кожухах с использованием гидравлических инструментов без нарушения защитных покрытий.
• Антикоррозийная обработка: Зачистка очагов ржавчины, нанесение ингибиторов и защитных грунтов/эмалей, подбор совместимых покрытий для пищевых или химических производств.
• Усиление креплений: Восстановление резьбовых отверстий методом установки втулок (Helicoil), замена поврежденных винтов/шурупов на коррозионностойкие аналоги.

Важно! После любого ремонта корпуса проводится обязательное тестирование на герметичность (опрессовка воздухом, вакуумный тест) и проверка защитных свойств в рабочих условиях. Для сложных случаев разрабатываются дополнительные усиливающие элементы (металлические накладки, защитные кожухи).

Тестовый прогон системы дозирования после ремонта

Тестовый прогон системы дозирования является обязательным и критически важным этапом после завершения любого ремонта или настройки. Его цель – убедиться в полной работоспособности отремонтированных узлов, правильности функционирования всей системы в комплексе и соответствии заданным технологическим параметрам до ввода в эксплуатацию.

Проведение прогона позволяет выявить скрытые дефекты, проверить точность дозирования, стабильность работы и безопасность оборудования под контролируемой нагрузкой. Это финальная проверка качества выполненных ремонтных работ и гарантия надежности системы при последующей работе.

Ключевые этапы и аспекты тестового прогона

Процедура тестового прогона должна быть тщательно спланирована и включать следующие основные шаги:

1. Подготовка:
   • Визуальный осмотр системы на предмет правильности сборки, отсутствия посторонних предметов и надежности соединений.
   • Проверка подключения всех датчиков, исполнительных механизмов и управляющей электроники.
   • Заправка системы тестовой средой (вода, имитатор продукта или сам продукт, если это безопасно и допустимо).
   • Убеждение в отсутствии персонала в зоне возможного разбрызгивания или движения механизмов.
2. Проверка параметров:
   • Контроль давления в магистралях подачи и дозирования.
   • Проверка работы клапанов (впускных, выпускных, перепускных) на скорость срабатывания и герметичность.
   • Мониторинг показаний датчиков уровня, давления, расхода, температуры (если применимо).
   • Оценка работы привода (гидравлического, пневматического, электрического) на предмет плавности хода, отсутствия вибраций и посторонних шумов.
3. Основной прогон (циклы дозирования):

   Этап	Цель	Действия
   Холостой ход	Проверка механики и управления	Запуск циклов дозирования без подачи среды для проверки работы клапанов, привода, обратной связи.
   Дозирование тестового объема	Проверка точности и повторяемости	Выполнение серии циклов дозирования заданных малых, средних и максимальных объемов. Измерение фактически выданного объема для каждого цикла (весовой или объемный метод). Расчет точности и повторяемости.
   Проверка на стабильность	Оценка устойчивости работы	Продолжительный прогон (например, 10-30 минут или 50-100 циклов) для выявления "плавающих" неисправностей, перегрева, утечек.

4. Проверка безопасности и аварийных режимов:
   • Моделирование аварийных ситуаций (обрыв связи с датчиком, падение давления, срабатывание концевиков) для проверки корректности реакции системы (остановка, аварийный сброс).
   • Проверка работы защитных ограждений и блокировок (если есть).
5. Анализ данных и документирование:
   • Сравнение измеренных параметров (объем, время цикла, давление) с паспортными данными и требованиями заказчика.
   • Фиксация всех показаний, выявленных отклонений и результатов измерений точности.
   • Составление акта тестового прогона с указанием параметров проверки, результатов и заключения о готовности к эксплуатации.

Важно: При выявлении любых отклонений от нормы или несоответствий требованиям, тестовый прогон приостанавливается. Обнаруженные проблемы анализируются, устраняются, и прогон повторяется полностью после выполнения корректирующих действий. Только успешное прохождение всех этапов тестового прогона позволяет подписать акт выполненных работ и разрешить эксплуатацию дозатора.

Проверка точности дозы различной густоты веществ

Точность дозирования напрямую зависит от вязкости материала, так как густые вещества создают повышенное сопротивление при прохождении через механизм дозатора. Различия в текучести требуют индивидуальных настроек для каждого типа продукта - от водянистых растворов до высоковязких паст и гелей.

Стандартная процедура включает последовательное тестирование с эталонными веществами, охватывающими весь рабочий диапазон вязкостей. Для жидких сред используют дистиллированную воду и спиртовые растворы, для средневязких - глицерин или растительные масла, для плотных - сиропы или специальные калибровочные гели с известными реологическими характеристиками.

Ключевые аспекты контроля

При выполнении проверок соблюдаются следующие требования:

• Температурная стабилизация веществ до начала тестов (±1°C)
• Использование весов с погрешностью ≤0.1% от номинала дозы
• 30-кратное повторение замеров для каждого типа вязкости
• Фиксация времени полного выхода вещества из сопла

Тип вещества	Эталонная вязкость (сПз)	Допустимое отклонение	Критерий точности
Жидкости	1-10	±1.5%	Скорость истечения
Гели	100-5 000	±2.5%	Полнота выдавливания
Пасты	5 000-50 000	±3.5%	Отсутствие "залипания"

Корректировка выполняется через изменение:

- Давления в пневмосистеме

- Угла открытия клапана

- Времени экспозиции

- Геометрии уплотнений

Финальная верификация проводится с реальными рабочими материалами заказчика. Для пистолетных дозаторов дополнительно анализируют усилие нажатия курка и равномерность подачи при прерывистом дозировании.

Инструкция по послеремонтному обслуживанию

Строго соблюдайте регламент эксплуатации дозатора для закрепления результатов ремонта. Контролируйте первые рабочие циклы после восстановления, фиксируя параметры точности дозирования и отсутствие посторонних шумов.

Исключите перегрузки и воздействие агрессивных сред в течение 72 часов после ремонтных работ. Поддерживайте чистоту рабочих поверхностей, избегая контакта механизмов с абразивными частицами или химически активными веществами.

График контрольных мероприятий

Период	Действие	Норматив
Каждые 8 часов	Визуальный осмотр уплотнений	Отсутствие подтеков
Ежедневно	Калибровка нулевой точки	±0.5% от диапазона
Раз в неделю	Проверка крепежных элементов	Момент затяжки 5-7 Н·м

Обязательные процедуры при техническом обслуживании:

1. Очистка направляющих: удаление остатков материалов спиртовыми салфетками
2. Контроль износа: замер люфта приводного вала микрометром
3. Смазка узлов: нанесение силиконовой смазки на подвижные части

Немедленно прекратите эксплуатацию при обнаружении:

• Вибрации корпуса свыше 0.2 мм
• Систематического отклонения дозы >3%
• Электронных ошибок в журнале контроллера

Список источников

При подготовке обзора услуг по ремонту дозаторов использовались специализированные технические материалы и отраслевые ресурсы. Основное внимание уделялось актуальным руководствам по обслуживанию оборудования и практическим рекомендациям производителей.

Ниже приведены ключевые источники, содержащие информацию о диагностике неисправностей, методах настройки и восстановления дозаторов различного типа. Данные материалы включают техническую документацию и экспертные публикации в профильных изданиях.

• Технические руководства ведущих производителей дозирующего оборудования (ProMinent, Grundfos, Seko)
• Журнал "Автоматизация в промышленности": разделы по обслуживанию насосного оборудования
• Отраслевой справочник "Типовые неисправности дозаторов и методы их устранения"
• Практическое пособие "Калибровка и настройка дозирующих систем" (изд. НИИ Химмаш)
• Сборник статей "Современные решения в ремонте промышленной автоматики"
• Протоколы сервисных центров по ремонту перистальтических и поршневых дозаторов
• Методические рекомендации Росстандарта по поверке дозирующего оборудования

Видео: ТО и подготовка к настройке - новости.


• Шины Yokohama Advan Sport V105 - особенности, модели и мнения

• Маслоотделитель картерных газов своими руками - схема и описание

• Прохождение техосмотра автомобиля - где и как оформить
