Маслоотделитель картерных газов своими руками - схема и описание

Статья обновлена: 18.08.2025

Картерные газы, неизбежно образующиеся при работе двигателя внутреннего сгорания, содержат взвесь масляного тумана. Попадание этой масляной взвеси обратно во впускной тракт через систему вентиляции картера приводит к загрязнению дроссельных узлов, впускного коллектора и снижению эффективности двигателя.

Самодельный маслоотделитель (маслоуловитель) решает эту проблему, механически отделяя частицы масла от газов перед их поступлением во впуск. Изготовление такого узла своими руками – технически выполнимая задача, требующая понимания принципа его работы и наличия доступных материалов.

В данной статье подробно рассмотрены устройство и принцип действия маслоотделителя, представлена рабочая схема его конструкции и ключевые этапы самостоятельного изготовления эффективного устройства для улавливания масла из картерных газов.

Принцип работы лабиринтного маслоуловителя

Основной принцип действия лабиринтного маслоуловителя основан на многократном и резком изменении направления потока картерных газов. При прохождении через сложную систему перегородок, стенок и каналов (лабиринт) поток вынужден совершать многочисленные повороты.

Инерция, действующая на более тяжелые масляные капли, не позволяет им следовать за резко меняющим направление газовым потоком. Вместо этого капли ударяются о поверхности лабиринта, теряют скорость, сливаются между собой, укрупняются и под действием силы тяжести стекают вниз в маслосборник или обратно в картер.

Конструктивные особенности и процесс

Типичный лабиринтный уловитель представляет собой камеру или корпус, внутри которого расположена система препятствий. Эффективность сепарации зависит от:

Количества и формы поворотов: Чем больше изменений направления и чем они резче, тем лучше отделяются мелкие капли.
Скорости потока газов: Слишком высокая скорость снижает эффективность, так как капли не успевают осесть.
Площади поверхности: Большая площадь контакта увеличивает вероятность столкновения капель масла со стенками.
Шероховатости поверхности: Шероховатые стенки способствуют слипанию и укрупнению капель.

Главными преимуществами лабиринтного принципа являются его предельная простота конструкции, отсутствие подвижных частей, требующих обслуживания или замены, высокая надежность и долговечность. Однако для достижения высокой эффективности (особенно на мелких каплях) при высоких расходах газов часто требуется значительный объем корпуса уловителя.

Устройство центробежного (роторного) отделителя масла

Центробежный маслоотделитель использует инерционные силы для сепарации масляных частиц из картерных газов. Принцип работы основан на создании вращательного потока газовой смеси внутри корпуса. Под действием центробежной силы тяжелые масляные капли отбрасываются к периферии, где конденсируются и стекают в накопитель, а очищенные газы выводятся через центральный канал.

Ключевым элементом конструкции является ротор, который может приводиться в движение либо потоком газов (пассивные системы), либо механической связью с двигателем (активные системы). В самодельных вариантах чаще применяют пассивный принцип из-за простоты реализации – энергия потока достаточна для раскрутки легкого ротора.

Конструктивные элементы

Компонент	Назначение
Корпус	Цилиндрическая камера для создания вихревого потока, оснащенная фланцами крепления
Тангенциальный входной патрубок	Организует закрутку газового потока по стенкам корпуса
Ротор (стакан/крыльчатка)	Генерирует дополнительное центробежное поле, повышая эффективность сепарации
Козырек-отражатель	Препятствует прямому попаданию масляных брызг в выходной тракт
Центральная выхлопная трубка	Отводит очищенные газы из зоны пониженного давления в центре вихря
Накопительная чаша	Сборник коагулированного масла с дренажным штуцером для возврата в картер

Роторная система существенно повышает эффективность сепарации по сравнению с лабиринтными или сеточными конструкциями. При скорости вращения 2000-5000 об/мин центробежные силы превышают гравитационные в 50-100 раз, что обеспечивает улавливание до 95% масляных аэрозолей. Для самодельных устройств критично соблюдение соосности ротора и балансировки – вибрации разрушают уплотнения и снижают ресурс.

Материалы для изготовления корпуса маслоотделителя

Корпус маслоотделителя испытывает значительные температурные нагрузки (до 120-150°C) и постоянное воздействие картерных газов, содержащих агрессивные компоненты. Он должен сохранять герметичность под давлением до 0,5-1,5 бар и устойчивость к вибрациям двигателя.

Типичные варианты материалов включают алюминиевые сплавы, нержавеющую сталь или термостойкие полимеры. Алюминий популярен благодаря доступности, легкости обработки и хорошему теплоотводу. Нержавейка гарантирует максимальную долговечность, но сложна в самостоятельной обработке. Пластики требуют тщательного подбора по температурному диапазону и стойкости к маслам.

Критерии выбора и особенности работы

При выборе материала обязательно учитывайте:

Термостойкость: материал не должен деформироваться или трескаться при нагреве.
Химическая инертность: устойчивость к моторному маслу, топливным примесям и кислотам в газах.
Механическая прочность: сопротивление давлению и вибрационным нагрузкам.
Возможности обработки: простота резки, сварки или формовки в условиях гаража.

Материал	Плюсы	Минусы
Алюминий (сплавы)	Легкость, отвод тепла, простота сварки	Может корродировать от кислот, относительно мягкий
Нержавеющая сталь (AISI 304/316)	Максимальная прочность, коррозионная стойкость	Тяжелее, сложнее в резке/сварке, дороговизна
Термостойкий пластик (PP, PPS)	Малый вес, устойчивость к химии, бесшумность	Риск деформации при перегреве, ограниченная прочность

Для самодельных конструкций чаще всего используют алюминиевые банки от фильтров, трубы или емкости подходящего размера. Стыки герметизируют высокотемпературным силиконом или аргонной сваркой. При работе с пластиком убедитесь в маркировке термостойкости (например, PP-GF30 или PPS).

Необходимые инструменты для сборки своими руками

Для изготовления маслоотделителя потребуются инструменты, обеспечивающие точную обработку металла и надежную сборку компонентов. Обязательно наличие оборудования для резки, сверления и соединения деталей в условиях высоких температур и вибраций.

Дополнительно подготовьте измерительные приборы для контроля размеров и герметичности конструкции. От качества инструментов напрямую зависит эффективность работы самодельного маслоотделителя и его безопасность при эксплуатации.

Основной набор инструментов

Обработка материалов:

Болгарка (УШМ) с отрезными и шлифовальными кругами
Электродрель и набор сверл по металлу (Ø 3-12 мм)
Ножовка по металлу с запасными полотнами
Тиски слесарные для фиксации заготовок
Напильники (плоский, круглый)

Сборка и монтаж:

Набор гаечных ключей (рожковых, накидных)
Пассатижи и кусачки
Термостойкий герметик (до 300°C)
Сварочный аппарат (для стальных корпусов)
Калибратор трубной резьбы (при использовании штуцеров)

Контрольно-измерительные	Штангенциркуль, линейка
Вспомогательные	Маркер по металлу, молоток

Подготовка металлической трубы под корпус

Подберите отрезок толстостенной металлической трубы (диаметр 80-150 мм, длина 200-300 мм), предпочтительно из нержавеющей стали или углеродистой стали с толщиной стенки от 3 мм. Тщательно очистите внутреннюю и наружную поверхности от ржавчины, окалины и загрязнений с помощью металлической щетки, шлифовальной машинки или пескоструйной обработки.

Обезжирьте трубу растворителем (ацетоном, уайт-спиритом) для удаления масляных пятен. Проверьте геометрию трубы: отсутствие сильной деформации и внутренних заусенцев. При необходимости выровняйте торцы на токарном станке или болгаркой для обеспечения плотного прилегания заглушек.

Этапы обработки торцов

Нанесите разметку для монтажных отверстий под заглушки по шаблону (равномерно по окружности).
Просверлите отверстия сверлом по металлу (диаметр 5-8 мм) с охлаждением.
Снимите фаски внутри торцов (угол 45°) для улучшения сварного шва.
Зашлифуйте места сварки до чистого металла.

Ключевые требования: Герметичность стыков, соосность отверстий, отсутствие микротрещин после механической обработки. Обязательно проверяйте перпендикулярность торцов относительно оси трубы.

Параметр	Значение	Инструмент
Шероховатость внутренней поверхности	Ra ≤ 3,2 мкм	Шлифовальная лента
Биение торцов	≤ 0,5 мм	Штангенциркуль

Изготовление крышки и дна корпуса

Для крышки и дна используйте стальной лист толщиной 3-5 мм, соответствующий диаметру основной трубы корпуса. Электролобзиком с металлическим полотном вырежьте два круга, превышающие наружный диаметр трубы на 5 мм по всему периметру для создания монтажного фланца. Тщательно зашлифуйте торцы дисков и фаски под углом 45° для плотного прилегания при сварке.

В центральной части крышки просверлите отверстие под штуцер отвода газов (Ø 15-20 мм), сместив его к краю на 1/3 радиуса. В дне симметрично разместите отверстие для дренажного клапана слива масла (Ø 10-12 мм). Дополнительно разметьте и создайте 4 крепежных отверстия по краям обоих дисков (Ø 6-8 мм) с равным угловым шагом для последующей стяжки болтами.

Сборка элементов

Последовательно выполните следующие операции:

Установите вырезанные диски в торец трубы, контролируя перпендикулярность строительным угольником
Прихватите детали сваркой в 4 точках с шагом 90°, избегая температурной деформации
Проварите стык непрерывным швом по всей окружности с обратной стороны фланца
Зачистите сварочные швы шлифмашинкой до гладкого состояния

Герметизация: Используйте термостойкий силиконовый герметик (до 300°C) или паронитую прокладку толщиной 1-2 мм. Нанесите состав на фланец перед окончательной сборкой, равномерно распределяя по контуру без разрывов.

Компонент	Параметры	Контроль качества
Крышка	Ø трубы + 10 мм	Отсутствие зазоров >0.2 мм
Дно	Ø трубы + 10 мм	Плоскостность ±0.5 мм
Крепеж	М6-М8 (4 шт)	Равномерность затяжки

Важно: После сварки проверьте геометрию уровнем – перекосы более 2° нарушат работу маслоотделителя. Для защиты от коррозии обработайте внешние поверхности термостойкой эмалью, внутренние оставьте без покрытия.

Разметка и вырезка патрубков входа/выхода

Определите места врезки на корпусе маслоотделителя (обычно банке). Входной патрубок размещается в верхней трети корпуса для подачи газов из картера, выходной – в верхней части или крышке для отвода очищенного газа обратно во впуск. Используйте угольник и маркер для точной разметки центров отверстий, учитывая диаметр патрубков и необходимый зазор для монтажа.

Проверьте соосность разметки и отсутствие пересечения со сварными швами или внутренними элементами. Надежно зафиксируйте корпус перед сверлением. Для вырезки отверстий используйте коронку по металлу или ступенчатое сверло, диаметр которого равен внешнему диаметру патрубка плюс 0.5–1 мм для посадки. Контролируйте перпендикулярность сверла к поверхности для ровного среза.

Технология обработки отверстий

После сверления обязательно зачистите заусенцы напильником или шлифовальной насадкой. Внутренние кромки обработайте скруглённым надфилем для снижения сопротивления потоку газа. Подготовьте патрубки: отрежьте заготовки нужной длины, сняв фаску под 45° на концах для лучшего провара при сварке. Для входа используйте прямой патрубок, для выхода – Г-образный или прямой с ориентацией в сторону впускного коллектора.

Вставьте патрубки в отверстия, обеспечив равномерный зазор по окружности.
Прихватите их точечной сваркой в 2–3 местах.
Проверьте углы установки и параллельность линий монтажа.
Проварите стыки сплошным швом аргоном или полуавтоматом.

Контроль качества: после сварки удалите окалину, проверьте герметичность швов мыльным раствором под давлением 0.5–1 бар. Убедитесь в отсутствии перекосов, которые могут вызвать вибрации. Для защиты от коррозии зачищенные зоны покройте термостойкой краской.

Способы герметичного монтажа патрубок

Герметичность соединений патрубков критична для корректной работы маслоотделителя: утечки картерных газов снижают эффективность системы, провоцируют загрязнение подкапотного пространства и нарушают экологические нормы. Неплотные стыки также способствуют подсосу нефильтрованного воздуха, что негативно влияет на работу двигателя.

Выбор метода герметизации зависит от материала патрубков (металл, пластик, резина), рабочих температур и давления в системе. Рассмотрим практичные способы, применимые в самодельных конструкциях.

Основные методы герметизации

Способ монтажа	Используемые материалы	Особенности применения
Резьбовое соединение	Лента ФУМ, анаэробный герметик, уплотнительная нить	Идеально для металлических патрубков. Герметик наносится на наружную резьбу перед закручиванием. Требует контроля усилия затяжки.
Фланцевое соединение	Прокладки (паронит, медь, термостойкая резина), болты/гайки	Подходит для ответственных участков с высоким давлением. Прокладка вырезается по форме фланца. Обязательна равномерная затяжка крепежа.
Раструб с уплотнителем	Резиновые/силиконовые кольца круглого сечения	Применяется для пластиковых или металлических гладких патрубков. Кольцо монтируется в канавку на вставляемой детали. Требует точной подгонки диаметров.
Клеевая фиксация	Термостойкий силиконовый герметик, эпоксидные составы, "холодная сварка"	Актуально для пластика или комбинации материалов. Поверхности обезжириваются. Наносится непрерывным слоем. Время отверждения – по инструкции к составу.
Обжим хомутом	Вибростойкие шланги (силикон, маслобензостойкая резина), червячные/турбо-хомут	Для стыковки с гибкими элементами. Хомут затягивается после насадки шланга на патрубок. Турбо-хомут обеспечивает равномерное усилие обжима.

Ключевые рекомендации:

Перед монтажом зачищайте и обезжиривайте контактные поверхности ацетоном или уайт-спиритом.
Контролируйте соосность патрубков – перекосы вызывают локальные напряжения и нарушают герметичность.
Для систем с перепадами температур избегайте жестких соединений пластиковых деталей без компенсаторов.

Изготовление штуцера возврата масла в поддон

Основная задача штуцера – обеспечить герметичный возврат отделенного масла в картер двигателя без подсоса воздуха. Конструкция должна выдерживать вибрации, температуру до +150°C и давление картерных газов. Критично избежать сужения проходного сечения, иначе возникнет противодавление, нарушающее работу маслоотделителя.

Оптимальный материал – латунь или алюминий (сталь склонна к коррозии). Диаметр внутреннего канала подбирается равным или большим выходного патрубка маслоотделителя (минимально 8-10 мм). Резьбу на наружной части делают конической (типа NPT) для герметичности вворачивания в поддон или используют уплотнительное кольцо.

Этапы изготовления

Подготовка заготовки: Отрежьте пруток диаметром 15-20 мм. Длина рассчитывается как: глубина вворачивания + толщина стенки поддона + высота фитинга для шланга.
Сверление канала: Зажмите заготовку в токарном станке. Проделайте осевое отверстие на всю длину (диаметр 8-12 мм). Сверлите в несколько проходов, начиная с малого сверла.
Нарезка резьбы:
- Наружная резьба (со стороны поддона): Нарежьте коническую резьбу NPT 1/2" или 3/8" (зависит от посадочного гнезда).
- Внутренняя/наружная резьба (со стороны шланга): Нарежьте прямую резьбу под штуцер шланга (обычно M12x1.5 или M14x1.5) либо прямой участок под хомут.
Формирование уплотнительных поверхностей: При отсутствии конической резьбы проточите канавку под резиновое уплотнительное кольцо (ширина 2 мм, глубина 1.8 мм) на участке, прилегающем к поддону.
Фаски и обработка: Снимите внутренние фаски сверлом 45° на обоих концах канала. Зачистите поверхность наждачной бумагой (P400-P600).

Параметры штуцера

Параметр	Значение	Примечание
Материал	Латунь ЛС59, Алюминий АД31	Исключить мягкие сплавы
Диаметр канала	≥ 8 мм	Зависит от производительности маслоотделителя
Резьба (поддон)	NPT 1/2", NPT 3/8"	Или метрическая с уплотнительным кольцом
Резьба (шланг)	M12x1.5, M14x1.5	Альтернатива: гладкий патрубок Ø10-12мм под хомут

Важно! Угол наклона штуцера при вворачивании в поддон должен обеспечивать естественный сток масла без перегибов шланга. Используйте анаэробный герметик (типа Loctite 577) только на резьбу, исключая контакт с маслом внутри канала. После установки проверьте герметичность мыльным раствором на работающем двигателе.

Конструкция лабиринта из перегородок внутри корпуса

Лабиринтный маслоотделитель использует систему перегородок внутри корпуса для многократного изменения направления потока картерных газов. При резких поворотах потока масляные капли по инерции ударяются о стенки, конденсируются и стекают вниз под действием силы тяжести. Эффективность сепарации напрямую зависит от количества поворотов и точности геометрии лабиринта.

Перегородки устанавливаются вертикально или под углом, формируя зигзагообразный канал между входным и выходным патрубками. Ключевой принцип - создание максимального количества соударений частиц масла с поверхностями при минимальном сопротивлении потоку газов. Для этого соблюдают строгую параллельность пластин и выдерживают одинаковые зазоры между ними на всем протяжении траектории.

Особенности реализации

Материал перегородок: Алюминиевые или стальные пластины толщиной 1-2 мм, устойчивые к коррозии от картерных газов
Крепление элементов: Сварка, пайка или винтовое соединение через дистанционные втулки для обеспечения жесткости конструкции
Геометрические параметры:
- Оптимальный зазор между пластинами: 8-15 мм
- Угол поворота потока: 90-120 градусов
- Минимальное количество поворотов: 5-7
Дренажная система: Наклонное дно корпуса с отводной трубкой для возврата масла в картер

Параметр	Оптимальное значение	Последствия отклонения
Ширина зазора	10% диаметра корпуса	Уменьшение → рост сопротивления Увеличение → снижение эффективности
Скорость потока	3-6 м/с	Выше → унос капель масла Ниже → недостаточная инерция частиц
Высота пластин	80% высоты корпуса	Недостаточная → байпас потока Избыточная → вибрации

Критически важно герметизировать стыки перегородок со стенками корпуса, чтобы исключить проскок неочищенных газов. Верхние кромки пластин должны располагаться ниже выходного патрубка, предотвращая прямой выброс масляного тумана. Для обслуживания предусматривают съемную крышку или фланцевое соединение.

Установка перегородок для центробежного эффекта

Для создания центробежного эффекта внутри корпуса маслоотделителя устанавливаются специальные перегородки. Их основная задача – закрутить поток картерных газов, заставляя капли масла под действием центробежной силы прижиматься к стенкам корпуса. Это достигается за счет тангенциального ввода газов и лабиринтной конструкции перегородок.

Перегородки монтируются вертикально вдоль внутренних стенок цилиндрического корпуса. Они должны формировать спиральный канал, сужающийся по направлению движения газов к выходному патрубку. Критически важно обеспечить минимальный зазор между перегородками и стенкой корпуса (не более 1-2 мм) для предотвращения прямого проскока масляного тумана без сепарации.

Технология изготовления и монтажа

Для работы потребуется:

Листовая нержавеющая сталь толщиной 0.8-1 мм
Углошлифовальная машина с отрезным диском
Тиски и молоток для гибки металла
Сварочный аппарат (аргонно-дуговая сварка предпочтительна)

Последовательность действий:

Рассчитать количество перегородок (обычно 3-5 шт) исходя из диаметра корпуса
Вырезать полосы металла с высотой, равной внутренней высоте корпуса
Сформировать спиральный профиль, последовательно увеличивая угол изгиба каждой следующей перегородки
Приварить перегородки к корпусу, начиная от впускного патрубка по направлению потока
Проверить соосность конструкции и отсутствие острых кромок

Эффективность системы зависит от соблюдения двух параметров:

Параметр	Оптимальное значение	Последствия нарушения
Скорость потока на входе	10-15 м/с	Снижение сепарации при низкой скорости, рост сопротивления при высокой
Угол атаки перегородок	25-35° к касательной	Образование застойных зон или турбулентных завихрений

После установки перегородок внутреннюю поверхность корпуса рекомендуется обработать жаростойкой краской для защиты от коррозии. Тестирование системы проводят при различных оборотах двигателя, контролируя чистоту выходящих газов и количество собранного масла.

Расчет минимальной длины лабиринтного пути газа

Минимальная длина лабиринтного пути определяется необходимостью полного осаждения масляных частиц под действием инерции и гравитации. Ключевой параметр – время пребывания газа в зоне сепарации, которое должно превышать время осаждения капель. Для этого применяют модифицированную формулу Стокса с учетом турбулентности потока.

Основная зависимость выражается как: L_min = (v × d² × ρ_м) / (18 × μ × K_t), где v – скорость газа (м/с), d – диаметр частиц масла (м), ρ_м – плотность масла (кг/м³), μ – вязкость газа (Па·с), K_t – коэффициент турбулентности (1.2-1.8).

Порядок расчета

Определите целевой размер улавливаемых частиц (обычно 5-20 мкм)
Рассчитайте скорость потока в каналах: v = Q / S, где Q – объемный расход газа (м³/с), S – площадь сечения канала (м²)
Примите значения:
- Плотность масла: 850-900 кг/м³
- Вязкость газа: 1.8-2.0×10^-5 Па·с (при 80-100°C)
- Коэффициент турбулентности: 1.5 для зигзагообразных каналов
Подставьте значения в формулу, обеспечив скорость потока ≤1.5 м/с

Диаметр частиц (мкм)	Скорость газа (м/с)	Минимальная длина (мм)
10	1.0	220
20	1.2	310
5	0.8	480

Практические корректировки: Увеличивайте расчетную длину на 15-20% для компенсации неравномерности потока. Для сложных лабиринтов с 5-7 поворотами суммарная длина каналов должна превышать L_min. Контролируйте перепад давления – его рост свыше 0.05 Бар указывает на заужение каналов.

Применение фильтрующей сетки для тонкой очистки

Фильтрующая сетка выступает завершающим барьером в самодельном маслоотделителе, улавливая мельчайшие капли масла, прошедшие через первичные ступени очистки. Она конденсирует остаточный масляный туман за счет эффекта коалесценции, когда микроскопические частицы сливаются при контакте с проволокой сетки, образуя более крупные капли. Эти капли под действием силы тяжести стекают обратно в картер двигателя, предотвращая попадание масла во впускной тракт.

Сетка монтируется в верхней части корпуса маслоотделителя, после лабиринта или центробежного сепаратора. Газовый поток проходит через неё с минимальным сопротивлением благодаря пористой структуре материала. Для повышения эффективности сетку часто складывают «гармошкой» или формируют в виде цилиндрического картриджа, что увеличивает площадь контакта с газами без существенного роста габаритов узла.

Критерии выбора и монтажа сетки

Ключевые параметры фильтрующей сетки:

Материал: Нержавеющая сталь (AISI 304/316) или бронза – устойчивы к коррозии и высоким температурам.
Размер ячейки: Оптимально 0.1–0.3 мм. Меньшие ячейки лучше задерживают масло, но сильнее сопротивляются потоку газов.
Толщина проволоки: 0.2–0.5 мм – обеспечивает механическую прочность и нужную пропускную способность.

Сетка фиксируется между уплотнительными кольцами или прижимается перфорированной пластиной во избежание вибрации. Требует периодической промывки в растворителе (например, бензине) для удаления масляных отложений и нагара. При значительном загрязнении сопротивление потоку газов возрастает, что может привести к повышению давления в картере.

Крепление сетки внутри корпуса маслоотделителя

Надежная фиксация сетчатого фильтра внутри корпуса маслоотделителя является критически важным этапом сборки. Сетка должна быть жестко закреплена, чтобы исключить ее смещение или вибрацию под воздействием потока картерных газов и вибраций двигателя. Неплотное крепление приведет к ухудшению эффективности сепарации и возможному повреждению самой сетки.

Для обеспечения герметичности соединения между сеткой и корпусом необходимо использовать уплотнительный элемент. Это предотвратит проскок неочищенных газов по краям, минуя фильтрующий материал, что резко снизит общую эффективность работы маслоотделителя. Уплотнение должно быть устойчивым к воздействию масла и температурным перепадам.

Способы крепления и уплотнения

Существует несколько основных подходов к монтажу сетки:

Механическая фиксация опорой: Сетка упирается в заранее приваренные или прикрученные внутри корпуса кронштейны, выступы или шпильки. Фиксация сверху осуществляется прижимной пластиной или кольцом, которое крепится винтами к этим опорам или к фланцу крышки. Это самый надежный метод, обеспечивающий устойчивость к вибрациям.
Клеевое соединение: Сетка приклеивается к внутренней поверхности корпуса или к специальной монтажной обечайке с помощью термостойкого и маслостойкого герметика (например, анаэробного или силиконового). Этот метод проще, но требует тщательной подготовки поверхностей и выбора действительно стойкого клея, иначе соединение может разрушиться.
Комбинированный метод: Часто используется сочетание: сетка устанавливается на опоры, а по контуру наносится герметик для обеспечения уплотнения и дополнительной фиксации.

Ключевые моменты при установке:

Вертикальное положение: Сетка должна быть установлена строго вертикально (или в соответствии с проектной ориентацией) для обеспечения равномерного потока газов через всю ее поверхность и правильного стекания масла.
Натяжение и плотность прилегания: Сетка должна быть равномерно натянута (если это предусмотрено конструкцией) и плотно прижата по всему периметру к уплотнению или корпусу. Провисания недопустимы.
Материал уплотнения: Используйте термостойкие (выдерживающие >120°C) и маслостойкие материалы: резиновые кольца (витон, EPDM), пробковые прокладки или качественный герметик (RTV силикон, анаэробный).

Таблица сравнения методов крепления

Метод крепления	Надежность	Сложность	Ремонтопригодность	Риски
Механическая (опора + прижим)	Очень высокая	Средняя/Высокая	Хорошая	Сложность изготовления опор, необходимость точной подгонки
Клеевое	Зависит от клея и подготовки	Низкая	Плохая	Отклеивание из-за вибраций, температуры, старения клея
Комбинированное	Высокая	Средняя	Удовлетворительная	Те же, что и для клея, но меньшие из-за механической поддержки

Важно: После установки сетки и перед окончательной сборкой корпуса обязательно проверьте плотность ее прилегания к уплотнению по всему контуру и отсутствие люфтов. От этого напрямую зависит эффективность работы всего самодельного маслоотделителя.

Сборка многоступенчатого (комбинированного) сепаратора

Комбинированный маслоотделитель объединяет минимум две ступени очистки картерных газов: инерционную (чаще центробежную) и коалесцентную (фильтрующую). Такая конструкция обеспечивает максимально эффективное отделение масляных частиц и аэрозолей за счет последовательного воздействия разных физических принципов. Инерционная ступень удаляет крупные капли масла под действием центробежных сил или при соударении с препятствиями, в то время как коалесцентная ступень улавливает мельчайшие частицы, заставляя их сливаться в более крупные капли на поверхности специального материала.

Сборка начинается с изготовления отдельных модулей для каждой ступени и их последующего соединения в единый корпус. Важно обеспечить герметичность всех соединений и правильную последовательность прохождения газового потока: сначала через инерционный блок, затем через коалесцентный фильтр, и только потом очищенный газ выходит в систему впуска. Отвод собранного масла обратно в картер организуется через надежный дренажный канал с клапаном или сифоном, предотвращающим подсос воздуха.

Этапы сборки модулей

Сборка осуществляется по следующей последовательности:

Инерционный модуль (Центробежный):
- Изготовьте корпус (например, из отрезка трубы подходящего диаметра).
- Установите внутри тангенциальный патрубок для входа газов, обеспечивающий их закручивание по спирали.
- Смонтируйте центральную трубу для выхода газов из этого модуля (она же будет входом в следующий модуль). Ее торец должен находиться ниже впускного патрубка.
- В нижней части корпуса предусмотрите отвод для слива масла.

Коалесцентный модуль (Фильтрующий):

Изготовьте корпус (может быть продолжением корпуса инерционного модуля или отдельной секцией).
Создайте камеру для размещения коалесцентного материала. Важно обеспечить плотное прилегание материала к стенкам, чтобы газы не могли миновать фильтрацию.
Установите коалесцентный материал. Его выбор критичен:

Материал	Плюсы	Минусы
Металлическая сетка (мелкая, нерж.)	Долговечность, огнестойкость	Сложность формовки, цена
Металлическая стружка (нерж.)	Высокая эффективность, площадь	Риск уноса частиц, уплотнение
Полимерная сетка/фильтр (PP, POM)	Простота набивки, доступность	Ограниченная термостойкость
Фильтрующая ткань (стеклоткань)	Очень высокая эффективность	Быстрое загрязнение, забивание

Закрепите выходной патрубок для очищенных газов в верхней части модуля.
Обеспечьте дренаж для масла из этого модуля (обычно слив объединяется со сливом из инерционного модуля).

Соединение модулей и дренаж:
- Надежно соедините инерционный и коалесцентный модули. Резьбовые соединения герметизируйте термостойким герметиком или прокладками.
- Объедините сливные каналы от обоих модулей в один основной дренажный патрубок.
- Установите на дренажный патрубок обратный клапан (шариковый или мембранный) или организуйте гидрозатвор (сифон). Это предотвратит подсос воздуха из картера во впуск при остановленном двигателе или на малых оборотах.
- Подсоедините входной патрубок (от клапанной крышки/сапуна) к тангенциальному входу инерционного модуля.
- Подсоедините выходной патрубок коалесцентного модуля к впускному тракту двигателя (до турбины/дросселя).
- Подсоедините дренажный патрубок к масляному картеру (часто в зоне маслозаливной горловины) ниже уровня масла. Убедитесь, что патрубок имеет постоянный уклон вниз без перегибов.

Крайне важно после сборки проверить герметичность всех соединений под давлением (например, мыльным раствором) и убедиться в свободном стекании масла по дренажу. Первые запуски требуют внимательного наблюдения за работой системы и уровнем масла.

Схема подключения к системе вентиляции картера

Стандартная система вентиляции картера соединяет клапанную крышку или блок цилиндров с впускным коллектором через шланг. Маслоотделитель врезается в этот контур, обеспечивая фильтрацию газов перед их поступлением во впуск. Местом установки выбирают участок между выходным патрубком картера и точкой входа в коллектор, учитывая удобство монтажа и слива конденсата.

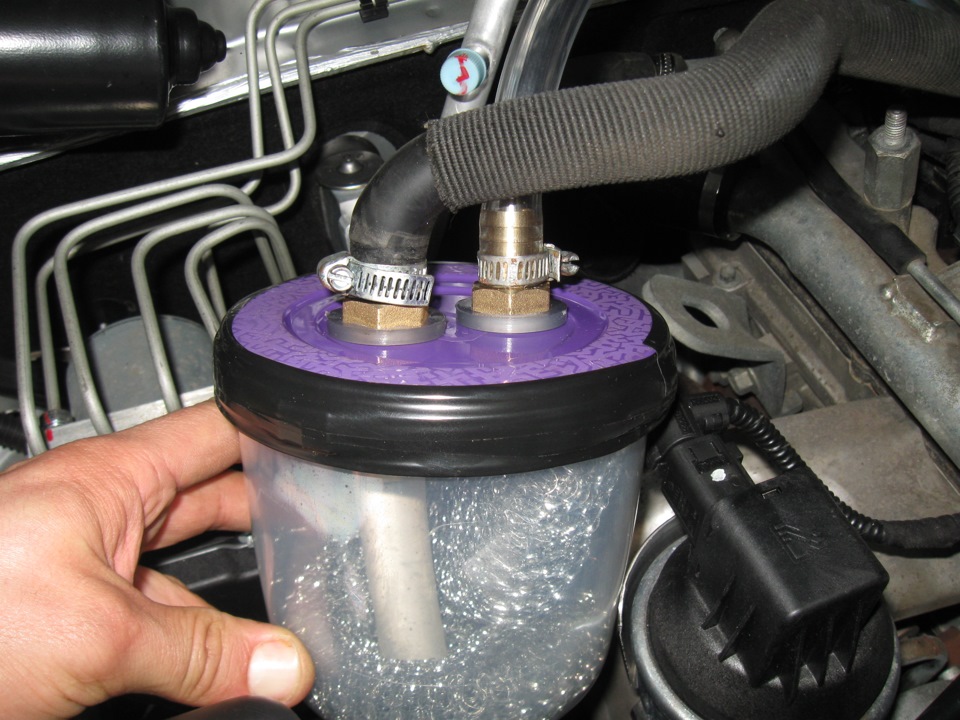

Самодельный маслоотдетель подключается последовательно в разрыв штатного шланга. Нижний отвод устройства оснащается сливной трубкой, направленной обратно в картер или поддон для возврата масла. Обязательно исключаются перегибы магистралей, а все соединения герметизируются хомутами для предотвращения подсоса нефильтрованного воздуха.

Отсоедините заводской шланг между картером и впускным коллектором
Установите маслоотделитель на свободное место (стенка подкапотного пространства, кронштейн)
Соедините входной патрубок устройства с выходом картера через отрезок шланга
Подключите выходной патрубок ко впускному коллектору вторым шлангом
Выведите сливную трубку в картер (через сапун или отдельный адаптер) с уклоном вниз

Подсоединение к впускному коллектору двигателя

Основной шланг от выхода маслоотделителя подключается к впускному коллектору двигателя для создания разрежения, необходимого для отвода картерных газов. Это обеспечивает принудительную эвакуацию газов из картера через систему сепарации. Подключение должно выполняться после дроссельной заслонки, в зоне стабильного вакуума при работе двигателя.

Место врезки выбирается на участке между дроссельным узлом и головкой блока цилиндров. Обязательно используется герметичный резьбовой штуцер с внутренним диаметром 8-12 мм, вкрученный в предварительно просверленное отверстие. Шланг должен быть термостойким, устойчивым к масляной среде и искроопасным парам, с надежными хомутами на обоих концах.

Критические нюансы подключения

Угол установки штуцера: направление входа должно исключать попадание капель масла напрямую в цилиндры (рекомендуется боковой или верхний монтаж).
Защита от обратного потока: при низких оборотах возможен заброс воздуха/топлива – установите обратный клапан в разрыв шланга.
Диаметр тракта: сечение шланга не должно быть меньше выходного патрубка маслоотделителя (оптимально 10-16 мм).

Ошибка	Последствие	Решение
Подключение до дросселя	Нестабильное разрежение, закоксовывание	Врезка строго в коллектор
Чрезмерное заглубление штуцера	Нарушение распределения топливной смеси	Монтаж заподлицо со стенкой
Негерметичные соединения	Подсос воздуха, обеднение смеси	Двукратная проверка обтяжки хомутов

После монтажа выполните тест на герметичность: запустите двигатель, обработайте соединения мыльным раствором – пузырение укажет на утечки. Контролируйте уровень масла первые 500 км пробега: резкое падение свидетельствует о недостаточной сепарации и попадании масла в камеру сгорания.

Выбор и подготовка маслостойких шлангов

Шланги должны гарантированно сопротивляться агрессивному воздействию моторного масла, высоких температур (до +150°C) и давлению картерных газов. Неподходящий материал быстро деградирует – трескается, разбухает или теряет герметичность, что приведет к утечкам масла и снижению эффективности маслоотделителя.

Ключевые параметры выбора включают внутренний диаметр (строго соответствовать патрубкам маслоотделителя и впускного тракта), толщину стенок, гибкость для удобного монтажа и наличие армирования для предотвращения схлопывания при вакууме или перегибах.

Критерии выбора материала:

EPDM-каучук: Оптимален для большинства применений. Отличается высокой стойкостью к маслу, озону и температуре (-50°C до +150°C).
Силикон: Преимущество – исключительная термостойкость (кратковременно до +200°C). Недостаток – меньшая стойкость к механическим повреждениям и высокая стоимость.
Маслобензостойкая резина (NBR): Бюджетный вариант с хорошей стойкостью к углеводородам, но уступает EPDM в температурном диапазоне и долговечности.
Фторкаучук (FKM/Viton): Максимальная химическая и температурная стойкость, но очень высокая цена. Используется редко, только в экстремальных условиях.

Этапы подготовки шлангов к установке

Резка: Отрежьте шланг нужной длины острым ножом или труборезом строго перпендикулярно оси. Заусенцы удалите ножом или наждачной бумагой.
Очистка: Промойте внутреннюю и наружную поверхности шланга теплой водой с моющим средством для удаления производственной пыли и антиадгезионных составов. Тщательно просушите сжатым воздухом.
Проверка посадки: Убедитесь в плотном надевании шланга на штуцеры маслоотделителя и приемных патрубков. Для герметизации обязательны хомуты (предпочтительно червячные из нержавейки).
Защита от перегибов: На участках с малым радиусом изгиба используйте пружинные или проволочные каркасы внутри шланга для сохранения просвета.

Материал	Макс. температура	Стойкость к маслу	Рекомендация
EPDM	+150°C	Отличная	Лучший баланс цена/качество
Силикон	+200°C	Хорошая	Для горячих зон мотора
NBR	+100°C	Удовлетворительная	Кратковременное решение
FKM	+230°C	Превосходная	Спецприменения, турбомоторы

Надежный монтаж корпуса в подкапотном пространстве

Определите место установки с учетом минимального расстояния 10-15 см от горячих элементов (выпускной коллектор, турбина). Обеспечьте свободный доступ к дренажному клапану и патрубкам. Учитывайте траекторию движения подвижных элементов (рулевая рейка, приводы) при полном ходе подвески.

Используйте штатные резьбовые отверстия кузова или силового каркаса. При необходимости создайте П-образный кронштейн из стальной полосы толщиной 3-4 мм. Закрепите его минимум в трех точках с виброгасящими проставками из термостойкой резины между корпусом и крепежом.

Ключевые этапы фиксации

Проведите разметку через монтажные отверстия корпуса
Установите резиновые демпферы (внутренний Ø8 мм, внешний Ø20 мм)
Зафиксируйте болтами М8 класса 8.8 с увеличенными шайбами
Проверьте зазор 3-5 мм от ближайших трубок/проводов

Обязательные требования: Контролируйте момент затяжки 18-22 Н·м. Исключите контакт с топливными магистралями и высоковольтными проводами. После монтажа проверьте устойчивость конструкции резким встряхиванием рукой.

Параметр	Значение
Диаметр крепежных отверстий	8,5 мм
Толщина резиновых проставок	6-8 мм
Допустимое вибрационное воздействие	до 5G

Важно: При отсутствии подходящих точек крепления используйте хомутные стяжки только как временное решение. Постоянная фиксация требует жесткого соединения с кузовными элементами.

Проверка герметичности всех соединений

После сборки маслоотдетеля критически важно проверить герметичность всех соединений. Любая неплотность приведёт к подсосу воздуха, снижению эффективности работы системы и попаданию картерных газов в подкапотное пространство.

Используйте один из проверенных методов для выявления утечек. Наиболее доступный вариант – визуальный осмотр с применением мыльного раствора, но для большей точности рекомендуется создать в системе избыточное давление или разрежение.

Методы проверки

Визуальный осмотр с мыльным раствором:
- Приготовьте концентрированный водный раствор хозяйственного мыла.
- Нанесите кистью на все стыки, фланцы, резьбовые соединения и сварные швы.
- Подайте в систему воздух под давлением 0.5-1 бар (например, через штуцер подключением компрессора).
- Наблюдайте за образованием пузырей в местах нанесения раствора.
Проверка разрежением:
- Подключите вакуумный насос к выходному патрубку маслоотделителя.
- Создайте разрежение 0.3-0.5 бар.
- Загерметизируйте впускное отверстие (например, резиновой заглушкой).
- Прослушайте соединения на предмет шипящих звуков и проверьте падение разрежения манометром в течение 5 минут.

Тип дефекта	Признак	Устранение
Неплотность резьбы	Пузыри на штуцерах	Дотяжка, применение анаэробного герметика
Дефект прокладки	Утечка по контуру фланца	Замена прокладки, обработка фланцев герметиком
Трещина в корпусе	Пузыри/свист в зоне шва	Заварка дефекта, замена узла

Важно: После устранения найденных дефектов повторите проверку. Запуск системы без подтверждения герметичности может вызвать:

Загрязнение двигателя пылью (при подсосе воздуха)
Утечку масляного тумана в моторный отсек
Нарушение работы вентиляции картера

Запуск двигателя и первичный контроль работы

Перед первым пуском после установки самодельного маслоотделителя убедитесь в герметичности всех соединений шлангов и отсутствии контакта элементов системы с подвижными частями двигателя. Запустите мотор на холостых оборотах, внимательно отслеживая посторонние шумы или вибрации в зоне монтажа маслоотделителя.

Визуально проконтролируйте целостность конструкции под давлением: проверьте стыки на предмет подтекания масла или газов. Проследите за поведением патрубков – они не должны деформироваться или касаться горячих поверхностей. Дайте двигателю поработать 5-7 минут для выхода на рабочую температуру.

Ключевые параметры для проверки

Давление в картере: приложите ладонь к маслозаливной горловине – допустима лёгкая пульсация, но не активный выход газов
Состояние впускного тракта: снимите патрубок после маслоотделителя – на внутренних стенках не должно быть масляных потёков
Работа на переходных режимах: резко повысьте обороты до 3000-4000 об/мин, наблюдая за стабильностью давления масла

Проблема	Возможная причина	Действия
Шипение в зоне соединений	Негерметичность фланцев	Подтянуть хомуты, заменить прокладки
Масляные капли на выходе сепаратора	Недостаточный объём отстойника	Добавить фильтрующие перегородки
Дёргание оборотов	Закупорка возвратного канала	Проверить сливную магистраль

После 20-30 минут работы заглушите двигатель и выполните финальную проверку: осмотрите внешние поверхности маслоотделителя на наличие потеков, откройте дренажную пробку для оценки количества собранного масла (норма – 3-8 мл за тестовый цикл). Повторно затяните крепёжные элементы при выявлении вибрационных ослаблений.

Проверка уровня масла после первых поездок

После установки самодельного маслоотделителя картерных газов критически важно отслеживать уровень смазки в двигателе в течение первых 500–1000 км пробега. Новый узел меняет давление в картерной системе, что может спровоцировать утечки или повышенный расход масла из-за неидеальной герметизации или ошибок в конструкции.

Контроль проводится только на остывшем двигателе (через 10–15 минут после остановки) для точности замеров. Пренебрежение этим правилом исказит показания щупа из-за стекания масла в поддон.

Порядок действий и анализ результатов

Извлеките масляный щуп, протрите его чистой ветошью, затем повторно погрузите в маслозаборную трубку до упора. Сравните уровень с метками MIN и MAX:

Норма: уровень между отметками или чуть выше середины
Тревога: значение ниже MIN или резкое падение за одну поездку

Возможные отклонения и их причины:

Наблюдение	Вероятная проблема
Быстрое снижение уровня	Негерметичность соединений шлангов, перелив в дренаж
Масло в патрубке впуска	Низкая эффективность сепарации (мало фильтрующих элементов)
Капли масла под корпусом	Протечки через уплотнения самодельного устройства

При стабильном уровне после 3–4 проверок работа маслоотделителя считается удовлетворительной. Если обнаружены отклонения, заглушите двигатель и проверьте:

Герметичность всех хомутов и стыков
Отсутствие перегибов дренажного шланга
Чистоту каналов возврата масла в поддон

Долив масла допускается только для поддержания уровня между MIN/MAX – превышение максимума вызовет вспенивание и ускоренный износ двигателя.

Анализ наличия/отсутствия масла во впуске

Регулярно проверяйте состояние воздушного тракта после установки самодельного маслоотделителя. Наличие масляных следов в патрубках, интеркулере или дроссельной заслонке указывает на неэффективную работу системы улавливания. Это может быть вызвано недостаточным сепарационным объемом, неверным подбором фильтрующего материала или превышением давления картерных газов.

Отсутствие масляных отложений во впускной системе подтверждает корректную работу маслоотделителя. Однако помните, что допустимы минимальные следы конденсата с масляной пленкой – полное отсутствие влаги практически недостижимо из-за особенностей работы ДВС. Особое внимание уделите местам стыков патрубков и нижней части интеркулера, где скапливается основная масса жидкости.

Ключевые точки диагностики

Визуальный осмотр: Снимите воздуховод после маслоотделителя – влажная масляная поверхность свидетельствует о проскоке фракций.
Контроль расхода масла: Сравните уровень смазки до/после пробега 1000 км. Повышенный расход без следов течи – косвенный признак уноса масла во впуск.
Анализ отложений: Загрязнение дросселя или датчика массового расхода воздуха (ДМРВ) липким масляным налетом требует доработки сепаратора.

Симптом	Вероятная причина	Решение
Масляные лужи в патрубках	Низкая эффективность сепарации, переполнение маслосборника	Увеличить объем/высоту лабиринта, установить дренажный клапан
Тонкая масляная пленка	Норма для большинства систем	Достаточно периодической очистки
Эмульсия белого цвета	Попадание антифриза в картер или конденсат из-за коротких поездок	Диагностика прокладки ГБЦ, увеличение времени прогрева

Оценка количества собранного отработанного масла

Количество масла, улавливаемого самодельным маслоотделителем, зависит от нескольких ключевых факторов. Основные из них: техническое состояние двигателя (степень износа ЦПГ), вязкость используемого моторного масла, эффективность конструкции маслоотделителя, режимы эксплуатации автомобиля и температура окружающей среды. Двигатели с изношенными маслосъемными кольцами или залегшими кольцами будут выбрасывать значительно больше масляной взвеси в картерные газы.

Для приблизительного расчета можно использовать эмпирические данные: исправный бензиновый двигатель объемом 1.6-2.0 л при нормальной эксплуатации выбрасывает через систему вентиляции картера от 0.5 до 1.5 литров масла на 10 000 км пробега. Дизельные двигатели, особенно турбированные, могут терять до 2-3 литров на аналогичном пробеге. Самодельный маслоотделитель с эффективностью 60-80% способен уловить существенную часть этих потерь.

Методика расчета сбора масла

Для оценки производительности вашей системы используйте формулу:

V = (P × K × E) / 100

Где:

V - объем собранного масла (л/1000 км)

P - паспортный расход масла на угар для вашего двигателя (л/1000 км)

K - коэффициент состояния двигателя (0.8 для нового, 1.2-1.8 для изношенного)

E - эффективность маслоотделителя (%)

Пример расчета для изношенного двигателя:

Параметр	Значение	Примечание
Паспортный расход масла (P)	0.3 л/1000 км	По данным производителя авто
Коэффициент износа (K)	1.5	Двигатель с пробегом 150+ тыс. км
Эффективность сепаратора (E)	70%	Качественная самодельная конструкция
Результат (V)	0.315 л/1000 км	(0.3 × 1.5 × 70) / 100

Факторы, значительно увеличивающие объем сбора:

Активная езда на высоких оборотах
Частая эксплуатация в горной местности
Использование маловязких масел (0W-20, 5W-30)
Засорение штатной системы вентиляции картера

Рекомендации по мониторингу:

Установите прозрачный отстойник с мерной шкалой
Фиксируйте пробег между сливами
Ведите журнал с указанием:
- Даты и пробега при сливе
- Объема собранного масла
- Преобладающих режимов эксплуатации
Сравнивайте показатели с заводскими нормами расхода масла

Объем масла в отстойнике свыше 1.5% от заправленного объема между заменами свидетельствует о необходимости диагностики двигателя. Регулярный замер количества уловленного масла помогает отслеживать состояние ЦПГ в динамике и оценивать эффективность работы самодельного маслоотделителя.

Технология промывки корпуса от отложений

Плотные масляно-сажевые отложения в корпусе маслоотделителя требуют механической предобработки. Аккуратно удалите крупные наслоения пластиковым скребком или щеткой с жесткой щетиной, избегая абразивов и металлических инструментов, способных повредить внутренние поверхности. Особое внимание уделите лабиринтным перегородкам, сетчатым фильтрам и зоне входа газов, где скапливается основная масса загрязнений.

Подготовьте моющий раствор на основе органического растворителя: подойдет уайт-спирит, керосин или специализированный очиститель карбюраторов. Для усиления эффекта добавьте 10-15% бензина или ацетона. Заливайте жидкость в корпус так, чтобы она полностью покрыла загрязненные участки, после чего герметично закройте все технологические отверстия заглушками или полиэтиленовыми пакетами с резинками.

Этапы химико-механической очистки

Первичная выдержка: Оставьте корпус с раствором на 2-4 часа для размягчения отложений.
Активная обработка: Интенсивно встряхивайте корпус каждые 30 минут, меняя положение для омывания всех поверхностей.
Повторная промывка: Слейте отработанный раствор, удалите остатки загрязнений ершиком для труб.
Финишное ополаскивание: Заполните корпус чистым растворителем, взболтайте и слейте. Повторите 2-3 раза.

Для сложных отложений используйте двухэтапную очистку:

Тип загрязнения	1-й этап	2-й этап
Смолистые отложения	Диметилсульфоксид (70%)	Ацетон (30%)
Карбонизированный нагар	Спецочиститель клапанов EGR	Ортофосфорная кислота (5%)

Важно: После химической обработки тщательно промойте корпус горячей водой с автошампунем для нейтрализации остатков агрессивных веществ. Продуйте все каналы сжатым воздухом (давление не выше 3 атм) до полного удаления влаги. Контролируйте чистоту визуально и с помощью проволоки, проверяя проходимость перепускных каналов. Допустимы лишь незначительные темные пятна на металле – масляная пленка предотвратит коррозию.

Частота обслуживания самодельного маслоотделителя

Регулярность обслуживания самодельного маслоотделителя напрямую зависит от условий эксплуатации транспортного средства и состояния двигателя. Отсутствие четких регламентных интервалов требует внимательного мониторинга системы, так как игнорирование обслуживания ведет к закоксовыванию элементов, снижению эффективности сепарации и росту давления в картере.

Ключевой ориентир – поведение двигателя: появление масляных подтёков на стыках впускного тракта, увеличенный расход масла или устойчивый сизый дым из выхлопной трубы сигнализируют о необходимости внеплановой очистки. Для профилактики критических состояний рекомендуется устанавливать базовые интервалы проверки, корректируя их по результатам диагностики.

Факторы влияния и рекомендуемые интервалы

Основные параметры, определяющие частоту обслуживания:

Пробег/моточасы: каждые 5-10 тыс. км для легковых авто
Тип фильтрующего наполнителя: металлические мочалки – 5-7 тыс. км, сетки из нержавейки – 7-10 тыс. км
Состояние ЦПГ: износ поршневой группы сокращает интервалы на 30-40%
Стиль вождения: агрессивная эксплуатация с высокими оборотами требует вдвое чащей проверки

Рекомендуемые мероприятия при обслуживании:

Демонтаж узла при замене масла в двигателе
Промывка наполнителя в керосине или бензине
Продувка сжатым воздухом (2-3 атм)
Визуальный контроль целостности корпуса и патрубков

Условия эксплуатации	Макс. пробег	Дополнительные требования
Городский режим (частые короткие поездки)	5 000 км	Обязательная продувка патрубков
Трасса (равномерные нагрузки)	10 000 км	Контроль уровня масла в дренажной трубке
Буксировка/высокие нагрузки	3 000 км	Замена наполнителя после 3 циклов очистки

Важно: после первого 500-1000 км пробега обязательна внеплановая проверка – возможны недочеты сборки. При использовании поролона в качестве фильтра материал заменяют полностью каждые 2-3 чистки из-за необратимой деградации структуры.

Диагностика засорения сепарирующих элементов

Основным признаком критического засорения маслоотделителя служит резкое увеличение расхода масла без видимых утечек. Мотор начинает "жрать масло", при этом из выхлопной трубы может наблюдаться сизый дым, особенно заметный при резком нажатии на педаль газа. Это происходит из-за того, что картерные газы, насыщенные масляным туманом, напрямую попадают во впускной коллектор.

Дополнительным симптомом является появление масляных пятен вокруг сапуна или клапанной крышки, а также рост давления в картере. В особо запущенных случаях возможно выдавливание сальников коленвала или распредвала из-за избыточного давления газов, которые не могут пройти через забитый сепаратор.

Методы проверки состояния маслоотделителя

Для точной диагностики выполните следующие действия:

Визуальный осмотр патрубков: демонтируйте шланги между клапанной крышкой, маслоотделителем и впускным коллектором. Обильные масляные отложения на стенках указывают на неэффективную сепарацию.
Тест на разрежение: при работающем двигателе отсоедините шланг сапуна от впускного тракта. Приложите ладонь к отверстию шланга – отсутствие ощутимого разрежения свидетельствует о закупорке системы.
Контроль давления картера: установите манометр (0-0.5 атм) вместо масляного щупа. Запустите мотор на холостых оборотах – давление выше 0.15 атм требует чистки или замены сепарирующих элементов.

При выявлении засора выполните разборку узла. Обратите внимание на:

Состояние лабиринтных каналов – скопление вязких отложений более 2 мм снижает пропускную способность.
Целостность фильтрующих вставок из металлической сетки или полимерного волокна – их деформация или закоксовка требуют замены.
Работоспособность клапана PCV – его залипание провоцирует скачки давления.

Степень засорения	Визуальные признаки	Действия
Слабая	Тонкая масляная пленка в патрубках	Промывка керосином/ацетоном
Средняя	Плотные отложения в лабиринте, масло на воздушном фильтре	Механическая очистка + замена сеток
Критическая	Полная блокировка каналов, деформация элементов	Замена маслоотделителя

После обслуживания проведите контрольный замер давления картера на прогретом моторе. Нормализация параметров (0.05-0.1 атм) и прекращение повышенного расхода масла подтвердят успешность ремонта.

Параметры для расчета размера корпуса

Основным критерием при определении габаритов корпуса маслоотделителя служит требуемая производительность, которая напрямую зависит от объема двигателя и максимальных оборотов коленчатого вала. Необходимо обеспечить такое сечение и высоту камеры, при которых скорость потока картерных газов снизится достаточно для эффективной коалесценции масляных капель под действием силы тяжести.

Ключевые параметры для расчета:

Расход картерных газов (Q): Рассчитывается по формуле: Q = V_дв × n × 0.03 / 2, где V_дв - рабочий объем двигателя (л), n - максимальные обороты (об/мин), коэффициент 0.03 учитывает процент прорыва газов, деление на 2 - для 4-тактных ДВС.
Скорость газового потока (v): Рекомендуется поддерживать в пределах 0.3-1.0 м/с в сепарационной зоне для эффективного осаждения капель. Превышение 1.5 м/с резко снижает КПД.
Площадь поперечного сечения корпуса (A): Определяется из соотношения A = Q / v. При известном диаметре (D) круглого корпуса: D = √(4Q / (π×v)).
Высота сепарационной камеры (H): Должна обеспечивать время осаждения (t = H / v_ос), превышающее время пребывания газа в корпусе. Минимальная рекомендуемая высота - 200-300 мм, оптимально H ≥ 2×D.
Объем корпуса: Влияет на стабильность работы при пульсациях потока. Минимальный объем: V_min = 0.5 × V_дв.

Дополнительные факторы:

Конструкция входного патрубка (тангенциальный ввод повышает эффективность)
Наличие фильтрующих элементов (сетки, лабиринты) - уменьшают требуемые габариты
Температура газов (влияет на вязкость масла и скорость осаждения)

Возможные проблемы при неправильной сборке

Ошибки при изготовлении самодельного маслоотделителя провоцируют нарушения в работе системы вентиляции картера. Это напрямую влияет на функциональность двигателя и может вызвать цепочку критических неполадок.

Некорректная сборка снижает эффективность отделения масла от газов, что ведет к повышенному расходу смазочных материалов и загрязнению элементов двигателя. Игнорирование технических требований при конструировании усугубляет риски.

Распространенные неисправности и их последствия

Нарушение герметичности - утечки картерных газов через соединения вызывают подсос воздуха, загрязнение подкапотного пространства масляной взвесью и падение эффективности отделения масла.
Обратное движение газов - перепутанные входной/выходной патрубки провоцируют повышение давления в картере, выдавливание сальников коленвала и масляные течи.
Некорректный выбор наполнителя - применение металлических стружек или поролона вместо металлических сеток/щеток ведет к разрушению фильтрующего элемента, попаданию частиц в цилиндры и абразивному износу.
Недостаточный объем корпуса - малые габариты самодельной конструкции снижают скорость сепарации, увеличивая прорыв масляного тумана во впускной тракт и образование нагара.
Отсутствие дренажного канала - заблокированный или неправильно расположенный слив масла вызывает затопление фильтрующего элемента, гидроудар и заброс масла в дроссельную заслонку.
Вибрационное разрушение - ненадежное крепление корпуса к двигателю приводит к трещинам сварных швов, обрыву шлангов и полному выходу системы из строя.

Требования безопасности при работе с картерными газами

Картерные газы представляют опасность из-за своей высокой температуры, содержания легковоспламеняющихся паров масла и топлива, а также токсичных компонентов выхлопа (угарный газ СО, оксиды азота NOx, несгоревшие углеводороды). Непосредственный контакт с горячими газами или компонентами системы может вызвать серьезные ожоги.

Работа с системой вентиляции картера требует строгого соблюдения мер предосторожности для предотвращения возгорания, взрыва, отравления и травм. Пренебрежение правилами безопасности создает прямую угрозу здоровью и жизни.

Ключевые меры безопасности

Соблюдайте следующие обязательные требования при изготовлении, установке и обслуживании самодельного маслоотделителя:

Защита от возгорания и взрыва:
- Работайте ТОЛЬКО на остывшем двигателе.
- Исключите любые источники открытого огня, искр и курение вблизи зоны работ.
- Обеспечьте идеальную герметичность всех соединений шлангов и корпуса маслоотделителя. Утечки горючей смеси в подкапотном пространстве крайне опасны.
Защита от токсичных газов:
- Работайте исключительно в хорошо проветриваемом помещении или на открытом воздухе. Недопустимо работать в гараже с закрытыми воротами.
- Избегайте вдыхания картерных газов. При необходимости используйте респиратор.
Защита от ожогов и травм:
- Дайте двигателю полностью остыть перед началом любых работ с системой вентиляции картера.
- Используйте защитные перчатки для предотвращения контакта кожи с горячими деталями, маслом и агрессивными отложениями.
- Используйте защитные очки для предотвращения попадания масла, грязи или мелких частиц в глаза.
Контроль давления:
- Конструкция и установка маслоотделителя не должны создавать чрезмерного противодавления в картере двигателя. Это может привести к выдавливанию сальников и утечкам масла.
- Регулярно проверяйте состояние шлангов (отсутствие перегибов, засоров, трещин) и сливной трубки маслоотделителя (не допускайте ее закупорки).

Помните, что самодельное устройство несет дополнительные риски по сравнению с сертифицированными заводскими изделиями. Тщательно проверяйте надежность конструкции и герметичность системы после каждой установки или вмешательства перед запуском двигателя. Регулярно осматривайте маслоотделитель и его магистрали в процессе эксплуатации.

Список источников

Информация для статьи о самостоятельном изготовлении маслоотделителя картерных газов была систематизирована на основе анализа специализированных технических ресурсов. Основное внимание уделялось принципам работы систем вентиляции картера, типам конструкций сепараторов и практическим решениям для кустарного производства.

При подборе материалов рассматривались как теоретические основы разделения газомасляной смеси, так и реальный опыт энтузиастов автомобильного тюнинга. Ключевыми критериями стали техническая достоверность, повторяемость конструкций и безопасность реализации.

Технические руководства по устройству систем вентиляции картера современных двигателей внутреннего сгорания
Патентная документация на конструкции маслоотделителей центробежного и лабиринтного типа
Форумные обсуждения на автомобильных порталах (Drive2, Дром) с кейсами самостоятельного изготовления
Видеоинструкции по созданию самодельных сепараторов с испытанием на стенде
Специализированные пособия по расчету пропускной способности сепарационных систем
Инженерные статьи о физике отделения масляного тумана в инерционных системах
Чертежи заводских аналогов маслоотделителей для популярных моделей двигателей
Технические стандарты по безопасному монтажу дополнительного оборудования в моторном отсеке
