Блокировка межосевого дифференциала - устройство и функции

Статья обновлена: 18.08.2025

Блокировка межосевого дифференциала – ключевая функция в трансмиссии полноприводных автомобилей, предназначенная для преодоления сложных дорожных условий.

Стандартный межосевой дифференциал распределяет крутящий момент между осями, позволяя им вращаться с разной скоростью, но это снижает проходимость при потере сцепления одним колесом.

Принудительная блокировка дифференциала жестко соединяет переднюю и заднюю оси, заставляя их вращаться синхронно, что гарантирует передачу мощности на колеса с лучшим сцеплением.

Понятие блокировки дифференциала в полноприводных системах

Блокировка межосевого дифференциала – это функция, принудительно выравнивающая скорость вращения переднего и заднего карданных валов в раздаточной коробке полноприводного автомобиля. Она устраняет ключевой недостаток свободного дифференциала: потерю тяги при пробуксовке одного из приводов. Без блокировки крутящий момент автоматически перебрасывается на ось с худшим сцеплением, что парализует движение.

Принцип работы основан на механической, электронной или гидравлической фиксации шестерен дифференциала, заставляющей переднюю и заднюю оси вращаться как единое целое. Это гарантирует постоянное распределение мощности 50:50 независимо от условий сцепления. Активация блокировки допустима только на бездорожье или скользких покрытиях, так как при поворотах на асфальте вызывает повышенную нагрузку на трансмиссию.

Ключевые аспекты работы

Основные особенности и последствия применения блокировки:

Распределение момента: Обеспечивает жесткое равенство крутящего момента между осями даже при нулевом сцеплении одной из них.
Условия использования: Только для преодоления сложных участков (грязь, снег, рыхлый грунт). Движение с активированной блокировкой по твердому покрытию запрещено.
Типы блокировок:
1. Ручная (принудительная): Управляется водителем через кнопку/рычаг.
2. Автоматическая (самоблокирующаяся): Срабатывает электроникой или вискомуфтой при обнаружении проскальзывания.

Режим дифференциала	Поведение на скользкой поверхности	Риски на асфальте
Свободный (разблокирован)	Пробуксовка оси с худшим сцеплением	Нет
Заблокированный	Обе оси вращаются синхронно	Повреждение трансмиссии, износ шин

Важно: Блокировка не заменяет межколесные дифференциалы. Для максимальной проходимости требуется блокировка всех дифференциалов (межосевого + межколесных).

Причины пробуксовки колес на разных осях

Пробуксовка возникает из-за разницы в сцеплении колес передней и задней осей с покрытием. Когда одно колесо теряет адгезию (например, на льду или грязи), крутящий момент перераспределяется на него согласно принципу работы дифференциала, который направляет энергию по пути наименьшего сопротивления.

Стандартный межосевой дифференциал в раздаточной коробке допускает вращение осей с разной скоростью, что необходимо в поворотах. Однако при попадании колес одной оси на скользкую поверхность, дифференциал перенаправляет львиную долю момента на эту ось, провоцируя ее пробуксовку, тогда как вторая ось с хорошим сцеплением остается без достаточной мощности.

Ключевые факторы пробуксовки

Различные дорожные условия (лед/асфальт, грязь/твердый грунт под разными осями)
Конструкция открытого дифференциала, передающего момент на ось с меньшим сопротивлением вращению
Недостаточное распределение тяги на оси с лучшим сцеплением из-за отсутствия блокировки
Резкий старт или подъем, вызывающий разгрузку одной из осей

Ситуация	Реакция дифференциала	Результат
Передние колеса на льду	Момент уходит на переднюю ось	Пробуксовка передка, задние колеса не вращаются
Задние колеса в грязи	Момент концентрируется на задней оси	Буксующие задние колеса, передние статичны

Принцип передачи момента при свободном дифференциале

При прямолинейном движении по ровной поверхности колеса ведущей оси испытывают одинаковое сопротивление. Дифференциал распределяет крутящий момент поровну между полуосями благодаря симметричной работе сателлитов. Шестерни планетарного механизма не проворачиваются относительно корпуса, обеспечивая синхронное вращение выходных валов.

В повороте внутреннее колесо замедляется, создавая повышенное сопротивление. Сателлиты начинают вращаться вокруг своих осей, перераспределяя момент: замедлившейся полуоси передаётся меньшая нагрузка, а ускорившейся – большая. Соотношение сохраняется в пропорции 1:1, но абсолютное значение крутящего момента на каждом колесе снижается из-за потерь в зубчатой передаче.

Ключевые особенности работы

Равенство моментов: Дифференциал всегда передаёт идентичный крутящий момент на обе полуоси независимо от скорости вращения колёс.
Суммарное ограничение: Общий момент на выходных валах не превышает двойного значения минимального момента на одном из колёс.
Динамическое перераспределение: При пробуксовке одного колеса момент на нём падает до величины, определяемой сцеплением с поверхностью, а на противоположном колесе автоматически снижается до такого же уровня.

Условие движения	Момент на внутреннем колесе	Момент на внешнем колесе
Прямолинейно (равное сцепление)	50% общего момента	50% общего момента
В повороте (разное сцепление)	М_min	М_min
Пробуксовка одного колеса	М_букс (близко к 0)	М_букс (близко к 0)

Данный принцип объясняет ухудшение проходимости при разгоне на скользком покрытии: если одно колесо теряет сцепление, дифференциал направляет основной момент на него, оставляя второе колесо без тяги. Максимальная эффективная сила тяги ограничивается возможностью наименее сцепленного колеса передать момент на дорогу.

Как блокировка устраняет разницу скоростей осей

Блокировка межосевого дифференциала кардинально меняет его поведение. Она жестко соединяет между собой валы привода передней и задней осей, превращая их в единое целое. Это соединение физически препятствует возможности вращения одного вала относительно другого с разной скоростью.

В результате оси теряют независимость в скорости вращения. Если ведущее колесо одной оси начинает проскальзывать и вращаться быстрее, вал этой оси не может обогнать вал другой оси. Обе оси вынуждены вращаться строго синхронно, с одной и той же угловой скоростью, независимо от условий сцепления колес с дорогой.

Принцип устранения разницы скоростей

Ключевой эффект блокировки заключается в принудительном выравнивании скоростей вращения переднего и заднего карданных валов (или выходных фланцев раздаточной коробки):

Свободный дифференциал: Позволяет валам вращаться с разной скоростью. Момент двигателя автоматически перераспределяется на ту ось (и то колесо), которое легче провернуть (обычно имеющее худшее сцепление).
Заблокированный дифференциал: Жестко связывает валы передней и задней оси. Они становятся механически неразрывными. Любая попытка одной оси вращаться быстрее немедленно заставляет вращаться с той же скоростью и другую ось, и наоборот. Разница скоростей становится физически невозможной.

Таким образом, блокировка не просто "ограничивает" разницу скоростей – она полностью ликвидирует саму возможность ее возникновения между осями. Крутящий момент от двигателя теперь вынужден передаваться на обе оси одновременно и поровну (или в соответствии с коэффициентом блокировки, если он не 100%), независимо от того, какая ось имеет лучшее или худшее сцепление с поверхностью.

Состояние дифференциала	Возможность разной скорости осей	Распределение момента	Эффект при пробуксовке одной оси
Свободный	Да (естественно)	Перетекает на ось с меньшим сопротивлением	Буксующая ось получает весь момент, ведущая ось стоит
Заблокированный	Нет (принудительно)	Принудительно на обе оси (50/50 или иное)	Буксующая ось вынуждена вращаться медленнее, момент идет и на ведущую ось

Механическая блокировка: кулачковые муфты

Кулачковая муфта – это механическое устройство принудительной блокировки межосевого дифференциала, работающее по принципу прямого жёсткого соединения корпуса дифференциала с одной из полуосей. При активации муфта физически стопорит шестерни дифференциала, полностью исключая возможность их взаимного вращения. Это приводит к жёсткой связи переднего и заднего мостов, заставляя их вращаться с одинаковой угловой скоростью независимо от условий сцепления колёс с поверхностью.

Конструктивно кулачковая муфта состоит из двух основных элементов: ступицы с наружными кулачками (шлицами) и корпуса (каретки) с соответствующими внутренними пазами. Ступица жёстко соединена с валом привода одного моста, а корпус муфты – с корпусом дифференциала (и, соответственно, с приводом второго моста). При включении блокировки вилка перемещает корпус муфты вдоль оси вала, вводя его внутренние кулачки в зацепление с кулачками ступицы, создавая неразъёмное соединение.

Принцип работы и ключевые особенности

Активация кулачковой блокировки требует полной остановки движения автомобиля или движения на минимальной скорости для синхронизации угловых скоростей валов. Попытка включения "на ходу" при большой разнице скоростей вращения мостов приведёт к удару кулачков и невозможности зацепления. Основные этапы работы:

Выравнивание скоростей: Водитель останавливает ТС или двигается на минимальной скорости.
Активация: Рычаг/кнопка в салоне через механическую, пневматическую или электромеханическую систему перемещает вилку включения.
Зацепление: Вилка сдвигает корпус муфты, его внутренние кулачки входят в жёсткое зацепление с кулачками ступицы, блокируя дифференциал.
Работа: Крутящий момент передаётся на оба моста поровну, без возможности перераспределения.
Выключение: Производится также после остановки или на минимальной скорости путём разведения кулачков вилкой.

Преимущества кулачковой муфты:

Абсолютная жёсткость соединения: Гарантирует 100% передачу момента на оба моста.
Высокая надёжность и ремонтопригодность: Простая и прочная конструкция.
Устойчивость к большим нагрузкам: Способна выдерживать экстремальные крутящие моменты.

Недостатки:

Необходимость остановки/минимальной скорости для включения/выключения: Снижает оперативность.
Повышенные нагрузки на трансмиссию: Жёсткая блокировка провоцирует напряжения в узлах при движении по твёрдому покрытию.
Возможность "закусывания": При деформации или загрязнении кулачков может возникать трудность выключения.

Типичное применение:

Категория ТС	Примеры
Внедорожники и пикапы	УАЗ "Патриот", старые модели Jeep Wrangler, Toyota Land Cruiser 70
Коммерческий и спецтранспорт	Грузовики ЗИЛ, ГАЗ, КАМАЗ, тракторы, военная техника

Электрическое управление блокировкой межосевого дифференциала

Электрическая система управления блокировкой межосевого дифференциала заменяет механические или пневматические приводы современным цифровым решением. Она интегрируется с бортовой электроникой автомобиля, позволяя активировать блокировку одним нажатием кнопки в салоне без усилий со стороны водителя. Электропривод обеспечивает мгновенную реакцию и точное позиционирование муфты блокировки.

Принцип работы основан на электромеханическом исполнительном устройстве, которое физически перемещает элементы блокировки по команде электронного блока управления (ЭБУ). Датчики скорости колес, положения педалей и режима трансмиссии непрерывно передают данные в ЭБУ, где программные алгоритмы определяют оптимальный момент для включения/выключения дифференциала.

Ключевые компоненты системы

Кнопка активации в салоне с индикацией состояния
Электромотор/соленоид для перемещения муфты блокировки
Датчики угловых скоростей на всех валах трансмиссии
Контроллер ЭБУ с алгоритмами защиты от перегрузок
Промежуточные реле для управления силовыми цепями

Алгоритмы безопасности предотвращают включение блокировки при высоких скоростях движения или на асфальте. При превышении порога в 30-40 км/ч система автоматически разблокирует дифференциал, защищая трансмиссию от повреждений. ЭБУ также отслеживает разницу скоростей между осями, разрешая блокировку только при допустимом расхождении.

Преимущество	Техническое исполнение
Мгновенное срабатывание	Бесщеточный электромотор с редуктором
Защита от перегрузок	Токовые датчики в силовой цепи
Интеграция с другими системами	CAN-шина для обмена данными
Адаптация к условиям	Программируемые пороги срабатывания

Современные системы допускают программируемые режимы: автоматическую активацию при пробуксовке колес или принудительное включение на низких скоростях. В гибридных автомобилях управление дифференциалом координируется с электромоторами, создавая интеллектуальную систему распределения крутящего момента.

Пневматические системы принудительной блокировки

Пневматические системы принудительной блокировки используют сжатый воздух для активации механизма блокировки межосевого дифференциала. Основными компонентами являются пневмоцилиндр, установленный непосредственно на корпусе дифференциала, воздушный компрессор, ресивер для хранения воздуха, управляющий клапан и соединительные магистрали. Давление в системе обычно поддерживается в диапазоне 6-8 бар, что обеспечивает достаточное усилие для срабатывания блокирующей муфты.

Принцип работы основан на преобразовании энергии сжатого воздуха в механическое перемещение. При активации водителем переключателя в салоне срабатывает электропневматический клапан, направляющий воздух из ресивера в полость пневмоцилиндра. Поршень цилиндра через шток воздействует на вилку включения, которая принудительно сдвигает блокирующую муфту. Муфта жёстко соединяет корпус дифференциала с сателлитами, устраняя разницу скоростей вращения осей. Разблокировка происходит автоматически при сбросе давления – возвратная пружина отводит муфту в исходное положение.

Ключевые особенности пневмосистем

Компонент	Функция
Пневмоцилиндр	Преобразует давление воздуха в механическое усилие для перемещения блокирующей муфты
Электропневмоклапан	Управляет подачей/сбросом воздуха по сигналу из кабины
Возвратная пружина	Обеспечивает авторазблокировку при отсутствии давления

Преимущества перед другими типами систем:

Высокая скорость срабатывания – блокировка активируется за 0.3-0.8 секунды
Устойчивость к загрязнениям и влаге благодаря герметичным пневмоканалам
Минимальные усилия для управления – достаточно нажатия кнопки в салоне
Надёжность в экстремальных температурах (рабочий диапазон -40°C...+120°C)

Важно: Для корректной работы требуется регулярное обслуживание – контроль целостности воздушных магистралей, удаление конденсата из ресивера и проверка герметичности соединений. Отказ системы чаще всего связан с обмерзанием клапанов зимой или повреждением шлангов.

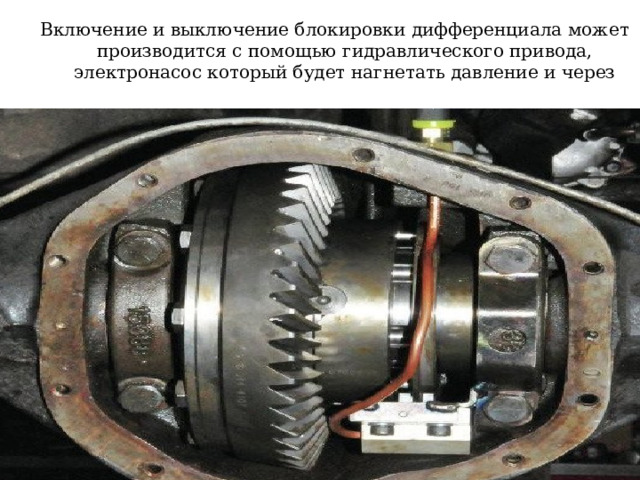

Гидравлические схемы включения блокировки межосевого дифференциала

Гидравлические системы управления блокировкой межосевого дифференциала используют давление рабочей жидкости для приведения в действие механизма сцепления. Принцип основан на преобразовании усилия от гидравлического насоса через систему клапанов и магистралей к поршню, который механически сжимает фрикционные диски дифференциала.

Ключевым элементом схемы является гидрораспределитель, управляемый водителем (электрически или механически). Он направляет поток масла от насоса либо в полость включения блокировки, создавая давление на поршень, либо в сливную магистраль для разблокировки. Давление в системе контролируется редукционным клапаном, предотвращающим повреждение компонентов.

Компоненты гидравлической схемы

Насос – создает давление масла в системе
Гидрораспределитель – направляет поток жидкости по контурам
Рабочий поршень – преобразует давление в механическое усилие
Редукционный клапан – ограничивает максимальное давление
Демпферы/аккумуляторы – сглаживают гидроудары

Этап работы	Действие жидкости	Результат
Включение	Масло подается под поршень	Сжатие фрикционов, блокировка диффа
Удержание	Давление стабилизируется	Фиксация муфты в зажатом состоянии
Выключение	Масло сливается в картер	Разжим пружин, разблокировка

Преимущества гидравлики включают плавность срабатывания и возможность дистанционного управления. К недостаткам относят зависимость от герметичности системы, чувствительность к температуре масла и сложность конструкции по сравнению с пневматическими или электромеханическими аналогами. Для стабильной работы требуется регулярное обслуживание гидрофицированных узлов.

Автоматическая блокировка вискомуфтой

Вискомуфта представляет собой герметичный корпус, заполненный силиконовой жидкостью с высокой вязкостью. Внутри расположены перфорированные диски, попарно соединенные с ведущим и ведомым валами. Конструктивно она интегрируется в трансмиссию между осями или мостами для автоматической передачи крутящего момента при потере сцепления.

При синхронном вращении осей диски внутри муфты перемещаются с одинаковой скоростью, сохраняя текучесть жидкости. Разница угловых скоростей (например, при пробуксовке одной оси) вызывает интенсивное перемешивание жидкости между дисками. Это приводит к резкому росту ее вязкости и температуры, создавая эффект частичной блокировки.

Принцип работы и особенности

Автоматическое срабатывание: Блокировка активируется исключительно за счет физических свойств жидкости без электронного управления. Чем больше разница скоростей осей, тем выше сопротивление жидкости сдвигу и сильнее эффект блокировки.

Динамика передачи момента: Вискомуфта передает крутящий момент пропорционально разнице скоростей:

Максимум 60-70% момента на отстающую ось
Реакция запаздывает на 1-2 секунды после начала пробуксовки
Самовосстановление при выравнивании скоростей

Ключевые ограничения:

Перегрев при длительной пробуксовке (снижение эффективности)
Невозможность жесткой 100% блокировки
Прогрессирующий износ силиконовой жидкости

Преимущества	Недостатки
Простота конструкции	Инерционность реакции
Автономность работы	Чувствительность к перегреву
Защита от перегрузок	Неполная блокировка

Применяется преимущественно в легковых кроссоверах с подключаемым полным приводом, где обеспечивает компромисс между проходимостью и управляемостью на твердом покрытии. Не подходит для тяжелого бездорожья из-за тепловых ограничений.

Многофункциональные Torsen-дифференциалы

Torsen (Torque-Sensing) дифференциал представляет собой самоблокирующийся механизм, использующий червячные передачи для автоматического перераспределения крутящего момента между осями без электронного управления. Его конструкция основана на свойстве червячной пары: червяк может вращать червячное колесо, но обратное движение невозможно из-за силы трения. Это создаёт эффект частичной блокировки при разнице угловых скоростей.

При нормальных условиях движения (равное сцепление колёс) дифференциал работает как классический симметричный. Как только возникает проскальзывание одной оси, разница в крутящем моменте активирует червячные пары. Они создают внутреннее сопротивление, мгновенно перенаправляя до 80% момента на ось с лучшим сцеплением. Величина блокировки пропорциональна разнице нагрузок и не требует вмешательства водителя.

Ключевые особенности и преимущества

Torsen выделяется тремя основными характеристиками:

Автоматическая адаптация: Блокировка активируется превентивно при возникновении разницы моментов, а не после пробуксовки.
Прогнозируемое поведение: Распределение момента зависит от коэффициента блокировки (Bias Ratio), заданного конструкцией червячных пар (обычно 3:1 до 5:1).
Нулевое сопротивление в поворотах: Не препятствует разным скоростям вращения осей на асфальте, сохраняя управляемость.

Области применения включают:

Постоянный полный привод премиальных седанов и кроссоверов (Audi Quattro, Land Rover).
Спортивные автомобили для улучшения динамики разгона и прохождения виражей.
Армейская и спецтехника, где критична надёжность механической блокировки.

Сравнение с альтернативными системами:

Тип дифференциала	Преимущество Torsen	Недостаток Torsen
Электронная блокировка (муфта)	Мгновенный отклик, нет перегрева	Ограниченный Bias Ratio (~2:1)
Вискомуфта	Работа без задержек	Чувствительность к износу масла

Главный недостаток Torsen – невозможность полной 100% блокировки осей и снижение эффективности при полном отсутствии сцепления на одной оси (например, колесо в воздухе). В таких случаях требуется дополнительная электронная имитация блокировки через тормозную систему.

Кнопка включения блокировки в салоне

Кнопка активации блокировки межосевого дифференциала, расположенная в салоне автомобиля, является основным интерфейсом управления этой функцией для водителя. Она обычно обозначена пиктограммой в виде двух шестерёнок или замка и размещается на центральной консоли, приборной панели или рядом с рычагом переключения передач для удобного и быстрого доступа во время движения.

Принцип работы кнопки заключается в подаче электрического сигнала на электропневматический клапан или электромеханический привод, управляющий механизмом блокировки в раздаточной коробке. Нажатие кнопки инициирует процесс соединения валов привода передней и задней осей в единое целое, но для успешной активации и сохранения работоспособности трансмиссии необходимо соблюдение ключевых условий.

Условия включения и особенности работы

Обязательные требования для активации:

Значительное снижение скорости движения (часто до 5-40 км/ч, зависит от модели)
Прямолинейное движение или минимальные углы поворота руля
Отсутствие пробуксовки колёс на осях

После включения на приборной панели загорается контрольная лампа (обычно жёлтого или зелёного цвета), информирующая о работе блокировки. Важно помнить, что эксплуатация автомобиля с заблокированным межосевым дифференциалом на твёрдых покрытиях (асфальт, бетон) запрещена. Это вызывает циркуляцию мощности, перегрузку трансмиссии и преждевременный износ шин. Функция предназначена строго для бездорожья: грязь, песок, глубокий снег, крутые склоны.

Процесс деактивации также осуществляется нажатием кнопки и обычно возможен на ходу при соблюдении условий (прямолинейное движение, малая скорость). В некоторых системах разблокировка происходит автоматически при достижении определённой скорости или при резком повороте руля.

Оптимальные условия для активации блокировки

Блокировку межосевого дифференциала следует активировать исключительно в условиях значительного снижения сцепления, когда одно или несколько колес теряют контакт с поверхностью или начинают буксовать. Основное применение – преодоление сложных внедорожных участков: глубокой грязи, рыхлого песка, снежной целины, мокрой травы или скользких глинистых подъемов.

Активация необходима при прямолинейном движении на малых скоростях (обычно до 30-40 км/ч), когда требуется максимальная тяга и синхронная работа обоих мостов. Обязательно убедитесь, что колеса не находятся в вывешенном состоянии, а имеют хотя бы частичный контакт с грунтом для передачи крутящего момента.

Критерии для включения блокировки

Тип покрытия:
- Глубокий песок или снег
- Липкая грязь и заболоченные участки
- Каменистые склоны с риском пробуксовки
- Ледяные подъемы (в сочетании с цепями)
Дорожная ситуация:
- Преодоление диагонального вывешивания
- Резкий старт на скользком подъеме
- Буксировка прицепа/техники в условиях бездорожья
- Выход из колеи при отсутствии сцепления

Запрещено включать блокировку на асфальте, бетоне, укатанном грунте и других покрытиях с высоким коэффициентом сцепления – это вызывает циркуляцию мощности в трансмиссии, перегрузку шестерен, ускоренный износ шин и ухудшение управляемости. Деактивируйте систему сразу после преодоления сложного участка.

Ограничения скорости при включенной блокировке

Активация блокировки межосевого дифференциала жёстко связывает переднюю и заднюю оси, заставляя их вращаться с одинаковой угловой скоростью. Это создаёт критические нагрузки на трансмиссию при движении по поверхностям с хорошим сцеплением (асфальт, бетон), где колёсам требуется независимость вращения для корректной работы.

Эксплуатация автомобиля с включённой блокировкой на твёрдых покрытиях или на высокой скорости приводит к следующим рискам:

Повреждение трансмиссии: Возникают крутильные колебания ("диагональное вывешивание") и циркулирующая мощность, перегружающая шестерни дифференциала, полуоси и раздаточную коробку.
Ухудшение управляемости: Автомобиль теряет стабильность в поворотах – появляется склонность к сносу передней оси, резкому изменению траектории ("подруливанию") на неровностях.
Ускоренный износ шин: Принудительное проскальзывание шин на сухом покрытии из-за разности реальных путей передней и задней оси вызывает "срез" протектора.

Строгое ограничение скорости (обычно 20-40 км/ч в зависимости от модели) обусловлено физикой работы трансмиссии. На высокой скорости инерционные силы и центробежные моменты многократно усиливают разрушающие нагрузки. Вибрации и удары в узлах становятся критическими, повышая риск поломки карданов, шлицевых соединений или корпуса дифференциала.

Блокировку следует использовать исключительно на бездорожье (грязь, песок, снег, лед) для преодоления сложных участков и немедленно отключать после выезда на твердое покрытие или при необходимости разгона. Пренебрежение этим правилом ведёт к дорогостоящему ремонту и снижению безопасности.

Запрет использования на твердом покрытии

Принудительная блокировка межосевого дифференциала категорически запрещена при движении по сухим твердым покрытиям (асфальт, бетон, брусчатка). Активация блокировки в таких условиях создает жесткую связь между передней и задней осями, лишая их возможности вращаться с разными скоростями.

Во время поворота колеса передней и задней оси проходят разный путь: внешние колеса вращаются быстрее внутренних, а передние – быстрее задних. Блокировка дифференциала препятствует этой естественной разнице угловых скоростей, вызывая принудительное проскальзывание шин относительно покрытия.

Ключевые последствия использования на твердых покрытиях

Повышенный износ резины: Проскальзывание шин приводит к их интенсивному истиранию.
Перегрузка трансмиссии: Возникают критические напряжения в карданах, полуосях, раздаточной коробке и шестернях дифференциала.
Ухудшение управляемости: Автомобиль становится "тугим" в поворотах, возможен снос передней оси или рысканье.
Повышенный расход топлива: Дополнительные силы трения увеличивают сопротивление качению.

Важно: Блокировку следует отключать немедленно при выезде на твердое покрытие. Современные системы (электронные или вискомуфты) часто автоматически снижают степень блокировки, но принудительные механические блокировки требуют ручного контроля водителя.

Влияние блокировки на управляемость автомобиля

При активации блокировки межосевого дифференциала крутящий момент жестко распределяется между передней и задней осями в фиксированной пропорции (чаще 50:50). Это исключает проскальзывание колес одной оси относительно другой, обеспечивая синхронное вращение всех четырех колес. Такая принудительная синхронизация радикально меняет поведение автомобиля на сложном покрытии.

На рыхлых или скользких поверхностях (грязь, снег, лед) блокировка значительно повышает проходимость, предотвращая буксование оси с худшим сцеплением. Однако на твердом покрытии (асфальт, сухая грунтовка) жесткая связь осей создает эффект "натяжения" трансмиссии, провоцируя следующие явления:

Негативные эффекты на твердых покрытиях

Повышенная нагрузка на трансмиссию – возникает циркуляция мощности, вызывающая вибрации и ускоренный износ деталей.
Ухудшение маневренности – сопротивление повороту руля возрастает из-за невозможности осей вращаться с разной скоростью.
Снос передней оси – при резком разгоне или повороте автомобиль стремится двигаться прямолинейно ("подруливание").

Особенности управления

Режим	Рекомендуемые покрытия	Ограничения
Блокировка включена	Бездорожье, глубокий снег/песок	Скорость до 30-40 км/ч, исключительно прямолинейное движение
Блокировка выключена	Асфальт, мокрая дорога, укатанный грунт	Без ограничений для повседневной эксплуатации

Критически важно отключать блокировку сразу после преодоления сложного участка. Длительная езда с активированной блокировкой на твердом покрытии приводит к "скручиванию" валов, разрушению шестерен дифференциала и повреждению шин.

Увеличение нагрузки на трансмиссию

При включении блокировки межосевого дифференциала происходит жёсткое соединение переднего и заднего приводных валов, что приводит к равномерному распределению крутящего момента между осями независимо от условий сцепления. Это исключает проскальзывание колёс на одной оси, но создаёт принудительное равенство угловых скоростей вращения передних и задних колёс.

В поворотах или на неровном покрытии возникает паразитная циркуляция мощности (дифференциальный момент), когда колёса разных осей вынуждены вращаться с одинаковой скоростью, несмотря на отличающийся реальный путь. Это провоцирует повышенное трение в шестернях раздаточной коробки, карданных валах и главных передачах, вызывая их перегрев и ускоренный износ.

Ключевые последствия

Перегрузка узлов трансмиссии: Шестерни и валы испытывают ударные нагрузки при резком включении блокировки или пробуксовке.
Риск поломок: Возможны сколы зубьев шестерён, деформация полуосей, разрушение подшипников при длительном использовании на твёрдом покрытии.
Ограничение эксплуатации: Непрерывная блокировка допустима только на рыхлых/скользких поверхностях (грязь, снег, песок). На асфальте её необходимо отключать.

Режим работы	Нагрузка на трансмиссию	Рекомендуемые условия
Дифференциал разблокирован	Номинальная	Сухой асфальт, мокрое покрытие, мелкий гравий
Дифференциал заблокирован	Критическая	Бездорожье, снежная целина, глинистая почва, песок

Предотвращение вывешивания колес

Вывешивание колеса происходит при потере контакта с опорной поверхностью на неровностях, когда одно колесо оси теряет сцепление и бесполезно вращается, а противоположное остается без крутящего момента. Это критическая ситуация для полноприводных авто без блокировки, так как межосевой дифференциал перенаправляет энергию на колесо с наименьшим сопротивлением.

Блокировка межосевого дифференциала устраняет эту проблему, жестко соединяя переднюю и заднюю оси. Принудительное распределение крутящего момента 50:50 гарантирует, что даже при вывешивании колес одной оси, вторая ось продолжает получать мощность. Это сохраняет подвижность, так как минимум одно колесо на каждой оси сохраняет сцепление с грунтом.

Ключевые принципы работы

Механизм активации: Блокировка (электрическая, пневматическая или механическая) принудительно останавливает дифференцирование крутящего момента между осями через:

Муфту с зубчатым соединением в вискомуфтах или электронных блокировках
Жесткую механическую связь в шестеренчатых дифференциалах Torsen

Распределение усилия: После активации:

Крутящий момент двигателя делится поровну между передним и задним карданами
Оси вращаются с одинаковой скоростью независимо от проскальзывания
Сцепные колеса получают достаточное усилие для преодоления препятствия

Ситуация	Без блокировки	С блокировкой
Вывешено переднее правое колесо	Задние колеса не получают момент	Задняя ось сохраняет 50% мощности
Диагональное вывешивание	Полная потеря подвижности	Оба моста сохраняют тягу

Важное ограничение: Блокировка межосевого дифференциала не предотвращает вывешивание колес на одной оси – для этого требуется блокировка межколесного дифференциала. Однако она обеспечивает передачу момента на противоположную ось, минимизируя риски обездвиживания.

Диагностика неисправностей блокировки

Отказ блокировки межосевого дифференциала проявляется характерными симптомами: полным отсутствием активации при включении, самопроизвольным выключением во время движения, посторонними шумами (скрежет, стук) при работе, либо невозможностью выключить систему. Эти признаки требуют немедленной проверки для предотвращения повреждения трансмиссии.

Диагностика начинается с компьютерного сканирования ЭБУ автомобиля на наличие ошибок, связанных с датчиками положения блокировки, цепями управления или исполнительными механизмами. Одновременно проверяется уровень и состояние трансмиссионного масла – загрязнение металлической стружкой или низкий уровень могут нарушить работу механизма.

Ключевые этапы проверки

Механическая часть:

Визуальный осмотр пневматических шлангов (для пневмоприводов) на трещины и герметичность соединений.
Проверка хода штока электромеханического актуатора и состояния зубьев муфты блокировки на задиры или сколы.
Контроль люфтов в подшипниках и валах привода.

Электрические компоненты:

Тестирование датчика положения муфты мультиметром (сопротивление, напряжение сигнала).
Проверка целостности проводки к актуатору и блоку управления.
Диагностика реле и предохранителей цепи блокировки.

Таблица частых неисправностей:

Симптом	Возможная причина
Блокировка не включается	Обрыв цепи, отказ актуатора, низкое давление воздуха (пневмо), заклинивание муфты
Самопроизвольное отключение	Сбои ЭБУ, перегрев системы, повреждение датчика положения
Шум/вибрация при работе	Износ зубьев муфты, недостаток масла, деформация валов

Важно: Проверку механизмов блокировки проводят на подъемнике при вывешенных колесах. После ремонта обязательна калибровка датчика положения (если предусмотрена конструкцией) и тест-драйв в условиях умеренного бездорожья для подтверждения корректной работы.

Сравнение ручной и автоматической блокировки

Ручная блокировка дифференциала активируется водителем принудительно через механический, пневматический или электрический привод. Её включение происходит только по команде (рычаг, кнопка), обычно при полной остановке или минимальной скорости движения. Деактивация также выполняется вручную после преодоления сложного участка.

Автоматическая блокировка срабатывает самостоятельно при обнаружении разницы в угловых скоростях ведущих осей. Для этого используются фрикционные муфты, вискомуфты или электронные системы, управляемые датчиками. Блокировка включается и отключается динамически, без участия водителя, реагируя на пробуксовку или изменение дорожных условий.

Ключевые отличия

Критерий	Ручная блокировка	Автоматическая блокировка
Управление	Требует действий водителя	Работает автономно
Активация	Только на низкой скорости/остановке	В любых условиях движения
Главное преимущество	Полный контроль момента блокировки	Мгновенная реакция на пробуксовку
Недостатки	Риск поломки при забывчивости	Возможность несвоевременного срабатывания

Электронная симуляция блокировки тормозами

При отсутствии механической блокировки межосевого дифференциала современные автомобили с электронными системами стабилизации (ESP, ESC) используют технологию имитации блокировки через тормозные механизмы. Этот метод активируется автоматически при обнаружении пробуксовки одного из ведущих колёс.

Алгоритм работы основан на целенаправленном подтормаживании буксующего колеса системой ABS/ESP. Принудительное замедление проскальзывающего колеса перераспределяет крутящий момент на противоположное колесо оси, имеющее лучшее сцепление с покрытием. Таким образом, электроника создаёт эффект, схожий с частичной блокировкой дифференциала.

Ключевые особенности реализации

Принцип перераспределения момента: ЭБУ анализирует данные датчиков ABS (частоту вращения колёс), датчиков ускорения и угла поворота руля. При разнице скоростей вращения:

Система кратковременно зажимает тормозную колодку буксующего колеса
Создаётся искусственное сопротивление вращению
Крутящий момент "перенаправляется" по пути наименьшего сопротивления – на колесо с хорошим сцеплением

Отличия от "жёсткой" блокировки:

Параметр	Электронная симуляция	Механическая блокировка
Тип воздействия	Динамическое (только при пробуксовке)	Постоянное/принудительное
Нагрузка на трансмиссию	Минимальная (работают только тормоза)	Высокая (жёсткая связь валов)
Управление	Полностью автоматическое	Ручное/автоматическое по кнопке

Ограничения технологии:

Продолжительная работа вызывает перегрев тормозных дисков и колодок
Эффективность снижается на крутых подъёмах или в глубокой грязи
Не обеспечивает полного равенства моментов на осях (как самоблокирующийся дифференциал Torsen)

Важно: Данная система не заменяет полноценную блокировку для серьёзного бездорожья, но существенно повышает проходимость на снегу, песке или мокрой дороге без усложнения конструкции трансмиссии.

Техническое обслуживание системы блокировки

Регулярная проверка работоспособности блокировки дифференциала – обязательная процедура при эксплуатации внедорожников. Для этого на ровной площадке с твердым покрытием (асфальт, бетон) выполните кратковременное включение системы в движении на малой скорости, контролируя характерный щелчок срабатывания муфты и отсутствие посторонних шумов. Убедитесь, что индикатор блокировки на приборной панели загорается и гаснет своевременно.

Особое внимание уделяйте состоянию электрических разъемов датчиков положения и привода, расположенных на редукторе моста. Ежегодно очищайте контакты от грязи и окислов, обрабатывайте защитными спреями. Проверяйте целостность изоляции проводки в местах перегибов возле рамы и кузова, где высок риск повреждения ветками или камнями.

Ключевые операции ТО

Замена масла в редукторе: Соблюдайте интервалы, указанные производителем (обычно 40-60 тыс. км), используйте только рекомендованные сорта трансмиссионных масел с допусками GL-4/GL-5. Недостаточный уровень или несоответствующая смазка приводят к перегреву муфты блокировки и преждевременному износу.
Контроль пневмосистемы (для пневматических блокировок): Проверяйте герметичность воздушных магистралей, состояние шлангов и уплотнительных колец компрессора. Сливайте конденсат из ресивера в зимний период.
Диагностика привода: Для электромагнитных систем измеряйте сопротивление катушки муфты, для механических (рычажных) – оценивайте люфты тяг и состояние тросов.

При появлении симптомов неисправности – задержки срабатывания, самопроизвольного отключения, вибраций при маневрировании на твердой поверхности – немедленно прекратите использование блокировки. Продолжение эксплуатации усугубляет повреждения сателлитов, шестерен полуосей или вилки включения, что ведет к дорогостоящему ремонту редуктора.

Компонент	Периодичность контроля	Основные параметры
Электрические контакты и проводка	Каждое ТО (10-15 тыс. км)	Отсутствие коррозии, надежность фиксации
Масло в редукторе	Согласно регламенту (40-60 тыс. км)	Уровень, цвет, отсутствие металлической стружки
Механизм включения (вилка, шток)	При замене масла или симптомах неполадок	Отсутствие задиров, плавность хода

Тип покрытия	Рекомендации
Сухой/мокрый асфальт	Категорически запрещено включать блокировку. Вызывает циркуляцию мощности в трансмиссии, провоцирует снос передней оси в поворотах.
Укатанный снег/лёд	Допустимо кратковременное включение для старта или преодоления участка. Обязательно отключать перед маневрированием.
Глубокий снег/болото	Включать до начала сложного участка. Двигаться на пониженной передаче без резких поворотов руля. Отключить сразу после выезда.
Песок/гравий	Использовать при пробуксовке колёс. Поддерживать равномерную тягу. Избегать крутых поворотов с активированной блокировкой.
Горная местность	Включать только на прямых крутых подъёмах/спусках. Отключать на серпантинах и перекрёстках.

Список источников

При подготовке материала о блокировке межосевого дифференциала использовались авторитетные технические ресурсы, учебные пособия и документация производителей. Это обеспечивает точность описания конструкции и принципа работы системы.

Источники охватывают фундаментальные основы дифференциальных механизмов, инженерные аспекты реализации блокировки, а также практические рекомендации по эксплуатации. Ниже представлен перечень ключевых материалов.

Техническая литература и справочные материалы

Учебник "Теория автомобиля" под редакцией Н.А. Фуфаева – Глава о трансмиссиях полноприводных авто
Руководство по устройству Тойота Лэнд Крузер 200 – Раздел "Система полного привода"
Технический бюллетень SAE J1952: "Стандарты испытаний межосевых дифференциалов"
Справочник инженера-автомобилиста – Том 3: Трансмиссии и системы управления

Статья "Эволюция систем блокировки дифференциалов" в журнале Автомобильная промышленность №8, 2021
Монография А.П. Горяинова "Конструкции полноприводных трансмиссий" – Изд. МГТУ им. Баумана
Техническая документация производителя дифференциалов Torsen®
