Бортовой грузовой прицеп МЗСА-817711
Статья обновлена: 18.08.2025
Техника для перевозки грузов требует сочетания надежности и универсальности. Бортовой прицеп МЗСА-817711 создан для решения широкого спектра задач в связке с легковыми автомобилями.
Конструкция с усиленной рамой и пружинной подвеской обеспечивает долговечность при эксплуатации в различных дорожных условиях. Грузовая платформа с откидными бортами упрощает процессы погрузки и транспортировки.
Модель МЗСА-817711 отличается оптимальным соотношением грузоподъемности и габаритов. Технические решения реализованы с учетом требований безопасности и удобства пользователя.
Габаритные размеры прицепа МЗСА-817711
Основные габаритные параметры прицепа МЗСА-817711 включают три ключевых измерения, определяющих его пространственные характеристики. Эти показатели критичны для оценки совместимости с буксирующим автомобилем и соответствия дорожным ограничениям.
Технические нормативы предусматривают следующие точные размеры конструкции:
| Параметр | Значение (мм) |
| Длина | 3380 |
| Ширина | 1670 |
| Высота (без учёта ТСУ) | 900 |
Особенности размерной сетки:
- Длина измерена от сцепного шара до крайней точки корпуса
- Ширина включает выступающие элементы крыльев
- Высота указана для порожнего состояния без груза
Грузоподъёмность и снаряжённая масса
Снаряжённая масса прицепа МЗСА-817711 включает базовую конструкцию с обязательным оборудованием без дополнительной нагрузки. Этот показатель определяет вес пустого прицепа, готового к эксплуатации после производства.
Грузоподъёмность отражает предельно допустимый вес полезного груза, который может транспортировать прицеп без нарушения безопасности. Данный параметр строго регламентирован производителем и зависит от конструкции шасси, подвески и рамы.
Технические параметры
| Характеристика | Значение |
| Снаряжённая масса | 170 кг |
| Грузоподъёмность | 750 кг |
| Полная масса | 920 кг |
Эксплуатация требует строгого контроля распределения нагрузки: центр тяжести груза должен находиться в пределах платформы, а общий вес не может превышать установленных 750 кг. Превышение грузоподъёмности приводит к:
- Деформации рамы и осей
- Ускоренному износу подвески
- Потере устойчивости автопоезда
Для расчёта полезной нагрузки необходимо вычитать снаряжённую массу из полного разрешённого веса. Допустимая нагрузка на дышло составляет 50 кг при равномерном размещении груза по платформе.
Допустимая полная масса автопоезда
Допустимая полная масса автопоезда с прицепом МЗСА-817711 определяется как сумма максимально разрешенной массы тягача и полной массы самого прицепа. Этот параметр регламентируется технической документацией транспортных средств и законодательными нормами РФ. Превышение установленного значения нарушает ПДД, создает аварийные ситуации из-за ухудшения управляемости, увеличивает нагрузку на раму, тормозную систему и трансмиссию тягача.
Для МЗСА-817711 с собственной полной массой 750 кг критически важно учитывать буксировочные характеристики автомобиля. Например, при использовании с легковым тягачом категории B (до 3,5 т) общий вес автопоезда не должен превышать 3500 кг. Конкретные ограничения указываются производителем автомобиля в разделе "Разрешенная максимальная масса автопоезда" руководства по эксплуатации.
Ключевые параметры для расчета
| Компонент | Значение | Примечание |
|---|---|---|
| Полная масса прицепа МЗСА-817711 | 750 кг | Включает вес прицепа + груза |
| Максимальная масса тягача | Индивидуально | Указана в ПТС автомобиля |
| Допустимая масса автопоезда | ≤ Σ масс | Не должна превышать паспортное значение для тягача |
Пример расчета: Для автомобиля с разрешенной массой 1850 кг и допустимой массой автопоезда 2600 кг предельная нагрузка прицепа составит: 2600 кг – 1850 кг = 750 кг. Учитывайте, что фактическая масса тягача с пассажирами и грузом также входит в расчет.
Обязательные условия эксплуатации:
- Наличие действующей категории водительского удостоверения (B, BE)
- Совпадение фактической массы автопоезда с данными в регистрационных документах
- Равномерное распределение груза в прицепе без превышения нагрузки на дышло
Конструкция рамы и несущей платформы
Рама прицепа МЗСА-817711 представляет собой жесткую сварную конструкцию замкнутого типа, являющуюся основным несущим элементом. Изготовлена она из стального проката высокого качества (швеллер, уголок), обеспечивающего необходимую прочность и долговечность при эксплуатации под нагрузкой. Основные продольные и поперечные элементы рамы соединены методом сварки, гарантируя высокую надежность соединений и устойчивость к скручивающим и изгибающим нагрузкам.
На раму жестко закреплена несущая грузовая платформа. Основание платформы выполнено из деревянного настила, чаще всего из влагостойкой фанеры повышенной прочности или толстых деревянных брусьев/доски, уложенных поперек продольных лонжеронов рамы и зафиксированных. Деревянный настил обеспечивает хорошее сцепление с грузом и амортизацию. По периметру платформы установлены металлические борта: передний и боковые борта – жестко закрепленные, задний борт – откидной, выполняющий функцию загрузочной аппарели.
Ключевые особенности и элементы
- Борта: Изготовлены из стального листа, усилены профилем по верхнему краю и вертикальными/горизонтальными ребрами жесткости для сохранения геометрии и противодействия деформациям.
- Задний откидной борт: Фиксируется в закрытом положении надежными замковыми механизмами (часто типа "лягушка"). В опущенном состоянии служит трапом для заезда техники.

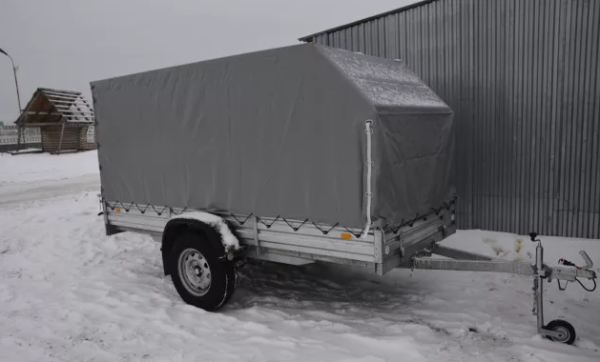

- Крепление тента: По верхнему краю бортов предусмотрены кронштейны или специальные петли для установки и фиксации тентового каркаса и самого тента.
- Аппарели: Откидной задний борт выполняет роль основной загрузочной аппарели. Некоторые модификации могут комплектоваться дополнительными съемными аппарелями.
Грузоподъемность платформы составляет до 1500 кг, что соответствует техническим характеристикам прицепа. Конструкция рамы и платформы в сборе рассчитана на равномерное распределение и надежное удержание заявленной нагрузки.
Высота и тип бортов (несъёмные/съёмные)
Борта прицепа МЗСА-817711 имеют стандартную высоту 350 мм, обеспечивающую оптимальный баланс между вместимостью кузова и устойчивостью груза при транспортировке. Такая высота позволяет перевозить большинство типовых грузов (стройматериалы, бытовые предметы, садовый инвентарь) без риска выпадения, сохраняя при этом удобство погрузки/выгрузки через задний откидной борт.
Все четыре борта прицепа относятся к съёмному типу, что является ключевой конструктивной особенностью модели. Борта крепятся к раме кузова посредством штыревых соединений и фиксирующих элементов, обеспечивающих быстрый демонтаж без использования специального инструмента. Передний и боковые борта снимаются вертикально вверх, задний борт дополнительно оснащён откидным механизмом на петлях.
Преимущества съёмной конструкции
- Гибкость использования: демонтаж одного или нескольких бортов позволяет перевозить негабаритные грузы (пиломатериалы, трубы, техника), превышающие длину/ширину платформы.
- Упрощение погрузки: снятые борта обеспечивают свободный доступ к кузову с любой стороны, включая боковую загрузку экскаватором или погрузчиком.
- Облегчение обслуживания: возможность демонтажа упрощает очистку кузова от сыпучих материалов (песок, щебень) и ремонт повреждённых элементов.
Размеры грузовой платформы: полезная площадь
Грузовая платформа прицепа МЗСА-817711 имеет прямоугольную конфигурацию с габаритами 2500 мм в длину и 1500 мм в ширину. Борта высотой 350 мм обеспечивают надежную фиксацию груза при транспортировке. Конструкция включает откидной задний борт для упрощения погрузочных работ.
Полезная площадь платформы составляет 3,75 м², что рассчитывается по формуле: длина × ширина (2,5 м × 1,5 м). Данный параметр позволяет эффективно размещать крупногабаритные предметы вроде строительных материалов, садовой техники или хозяйственных грузов в пределах допустимой грузоподъемности.
Ключевые характеристики платформы
| Длина внутренняя | 2500 мм |
| Ширина внутренняя | 1500 мм |
| Высота бортов | 350 мм |
| Полезная площадь | 3,75 м² |
| Материал платформы | Стальной профиль с антикоррозийным покрытием |
Тип подвески: рессорная/тросовая
Подвеска прицепа МЗСА-817711 реализована через комбинированную систему, где основную функцию выполняют продольные рессоры. Две стальные многолистовые рессоры расположены симметрично вдоль рамы, обеспечивая демпфирование вертикальных нагрузок при движении по неровностям. Конструкция крепится к оси через стремянки с резиновыми втулками, что минимизирует передачу вибраций на кузов.
Дополнительным элементом выступает тросовая стабилизация, интегрированная в подвеску. Система включает четыре синтетических троса с пружинными натяжителями, попарно закреплённых по диагонали между рамой и осью. Тросы выполняют роль динамических стабилизаторов: ограничивают боковые колебания оси при поворотах и предотвращают резкое смещение груза.
Принцип взаимодействия компонентов
При вертикальном воздействии (например, наезд на кочку) рессоры воспринимают основную ударную нагрузку, сжимаясь и плавно возвращаясь в исходное положение. Одновременно тросы корректируют горизонтальные отклонения: при боковом крене натяжение тросов создаёт противодействующее усилие, снижая риск раскачивания прицепа.
- Преимущества рессорной части: высокая грузоподъёмность (до 750 кг), износостойкость стальных листов.
- Функция тросов: компенсация крутильных нагрузок, повышение курсовой устойчивости на скорости.
| Параметр | Рессоры | Тросы |
| Количество | 2 шт. | 4 шт. |
| Ресурс | 120 000 км | 80 000 км |
Техническое обслуживание требует регулярной смазки рессорных пальцев и проверки натяжения тросов (допустимое отклонение – не более 5 мм от номинала). Комбинация обеспечивает плавность хода при сохранении простоты конструкции.
Модель установленных колёс и шин
Прицеп МЗСА-817711 комплектуется стальными дисковыми колесами с разболтовкой 4×98 мм. Данный тип крепления соответствует стандартам легковых автомобилей, что обеспечивает совместимость с большинством моделей-тягачей.
Шины применяются радиального типа с размерностью 175/80 R14. Маркировка включает индекс нагрузки 91 (максимум 615 кг на колесо) и индекс скорости T (до 190 км/ч). Такие параметры гарантируют эксплуатацию при полной грузоподъемности прицепа.
Технические параметры
| Тип колесного диска | Стальной, штампованный |
| Диаметр обода | 14 дюймов |
| Вылет диска (ET) | 35 мм |
| Ширина профиля шины | 175 мм |
| Высота профиля | 80% от ширины |
| Давление (рекомендованное) | 2.2 атм |
Конструктивные особенности:
- Безкамерные шины с усиленным кордом для повышенной стойкости к проколам
- Универсальный рисунок протектора (дорожный/всесезонный)
- Центральное отверстие диска: Ø58.5 мм
Допускается установка колес альтернативных производителей при соблюдении параметров: 4×98 ET35±3 J5.0. Запрещено использование шин с индексом нагрузки ниже 91 или поврежденных дисков.
Давление в шинах: эксплуатационные нормы
Поддержание регламентированного давления в шинах прицепа МЗСА-817711 обеспечивает безопасность движения, стабильность управления автопоездом и равномерный износ протектора. Отклонение от норм увеличивает риск деформации колес, аквапланирования и потери контроля на поворотах.
Производитель устанавливает единое давление для всех колес прицепа: 2.0 атмосферы (200 кПа) при стандартной нагрузке. Значение актуально для шин размерности 175/80 R16, установленных на данной модели. При полной загрузке или буксировке тяжелых грузов давление корректируется согласно таблице в руководстве по эксплуатации.
Критические последствия нарушения норм
- Пониженное давление (менее 1.8 атм):
- Перегрев шины из-за усиленной деформации боковин
- Ускоренный износ плечевых зон протектора
- Риск разбортирования колеса при резком маневре
- Повышенное давление (свыше 2.2 атм):
- Уменьшение пятна контакта с дорожным покрытием
- Концентрированный износ центральной части протектора
- Усиленная вибрация, приводящая к повреждению подвески
Контроль давления осуществляется ежемесячно и перед каждым выездом с помощью механического манометра. Замеры производятся исключительно на холодных шинах (после стоянки не менее 3 часов). Температурная компенсация: при нагреве шин во время движения давление возрастает на 0.1-0.2 атм – это не требует коррекции.
| Условия эксплуатации | Давление (атм) | Давление (кПа) |
|---|---|---|
| Холостой ход (без груза) | 1.8 | 180 |
| Стандартная загрузка (до 500 кг) | 2.0 | 200 |
| Максимальная нагрузка (750 кг) | 2.2 | 220 |
Дышло: конструкция и длина
Дышло прицепа МЗСА-817711 выполнено в виде V-образной стальной конструкции, обеспечивающей жёсткость и равномерное распределение нагрузки. Основной материал – низколегированная сталь толщиной 3-4 мм, усиленная рёбрами жёсткости в зонах повышенного напряжения. Ключевой элемент – сцепной узел типа "крюк-петля" стандарта ГОСТ 2349-75, интегрированный в вершину дышла через амортизирующую втулку для гашения динамических ударов.
Длина дышла составляет 1800 мм – параметр, рассчитанный для оптимального маневрирования на поворотах и устойчивости при движении задним ходом. Такая геометрия предотвращает контакт прицепа с автомобилем-тягачом при углах поворота до 90°. На передней части расположена регулируемая опорная нога с винтовым механизмом и площадкой 200×200 мм для фиксации прицепа в горизонтальном положении.
Технические параметры
| Характеристика | Значение |
|---|---|
| Общая длина | 1800 ± 10 мм |
| Угол расхождения лонжеронов | 30° |
| Макс. вертикальная нагрузка на сцепку | 50 кгс |
| Диаметр поперечного сечения трубы | 60 × 40 мм |
Эксплуатационные особенности: Конструкция включает:
- Съёмные предохранительные тросы с карабинами по бокам
- Кабельный канал для электропроводки вдоль правого лонжерона
- Антикоррозионное покрытие: двухслойное грунтование + молотковая эмаль
Тип сцепного устройства (шар 50 мм)
Прицеп МЗСА-817711 оснащается стандартным шаровым сцепным устройством диаметром 50 мм. Этот тип фаркопа является наиболее распространённым для легковых автомобилей в России и странах СНГ, что обеспечивает универсальную совместимость с тягачами. Узел сцепки соответствует ГОСТу 28248 и международным нормам, гарантируя безопасную эксплуатацию при разрешённой максимальной массе прицепа.
Конструкция включает стальной крюк с антикоррозийным покрытием, амортизирующую муфту для гашения рывков и фиксатор с предохранительным тросом. Для подключения электрооборудования предусмотрен 7-контактный разъём евростандарта (ISO 1724), обеспечивающий синхронную работу световых приборов прицепа и автомобиля.
Ключевые характеристики
- Диаметр шара: 50 мм (±0.1 мм)
- Высота установки: 350–420 мм от поверхности дороги
- Нагрузки: вертикальная – до 75 кгс, горизонтальная – до 1500 кгс
- Система блокировки: механический замок с дублирующей страховкой
Важно: Перед эксплуатацией обязательна проверка затяжки крепежных болтов сцепного узла и смазка шаровой поверхности консистентной смазкой. Запрещено использование при деформации шара или износе фиксирующих элементов более 20%.
Монтаж предохранительных цепей/тросов
Присоедините крюки предохранительных цепей/тросов к проушинам фаркопа тягача, избегая перекручивания звеньев. Убедитесь, что длина тросов/цепей обеспечивает свободное маневрирование при поворотах, но исключает контакт дышла с дорожным покрытием при аварийном отсоединении. Проверьте соответствие крепежных элементов классу сцепного устройства и грузоподъемности прицепа.
Натяните цепи крестообразным методом: левый трос прицепа соедините с правой проушиной фаркопа, правый трос – с левой проушиной. Образованный провис должен позволять свободное вращение прицепа на 90° в горизонтальной плоскости. При использовании S-образных крюков удостоверьтесь в полном закрытии замков предохранительных фиксаторов.
Контрольная проверка
Перед началом движения выполните тестирование: резко подайте автомобиль вперед при заблокированных колесах прицепа. Убедитесь, что цепи принимают нагрузку, а сцепной шар не соприкасается с узлом дышла. Проведите визуальный осмотр на предмет:
- Отсутствия трещин и деформации звеньев
- Надежной фиксации крюков в проушинах
- Минимального зазора 50 мм между цепями и элементами рамы
| Параметр | Требование |
| Количество цепей/тросов | 2 шт. (мин. класс D) |
| Допустимая нагрузка | ≥ полной массы прицепа |
| Угол пересечения | 45°–60° при прямолинейном движении |
Важно: Запрещается эксплуатация с поврежденными или растянутыми цепями. При замене используйте исключительно сертифицированные комплектующие с маркировкой соответствия ГОСТ Р 41.55.
Схема подключения электрооборудования
Электропроводка прицепа МЗСА-817711 реализована по семиконтактной схеме стандарта ISO 1724, обеспечивающей совместимость с большинством современных тягачей. Каждая цепь имеет индивидуальную цветовую маркировку проводов согласно ГОСТ 23594-79, что исключает ошибки при коммутации. Обязательным условием является наличие отдельного заземляющего кабеля желто-зеленого цвета, подключенного непосредственно к раме.
Основные элементы включают задние габаритные огни (красные), стоп-сигналы, указатели поворота (оранжевые), противотуманный фонарь и провод "массы". Для защиты цепей применяются плавкие предохранители номиналом 15А, установленные в герметичном блоке на переднем борту прицепа. Сечение проводов рассчитано на максимальную токовую нагрузку 25А.
Цветовая маркировка контактов вилки
| Контакт | Функция | Цвет провода |
| 1 | Левый поворот | Желтый |
| 2 | Противотуманный фонарь | Синий |
| 3 | "Масса" | Белый |
| 4 | Правый поворот | Зеленый |
| 5 | Габариты + подсветка номера | Коричневый |
| 6 | Стоп-сигналы | Красный |
| 7 | Заземление рамы | Желто-зеленый |
Критические требования при подключении:
- Проверка полярности цепи стоп-сигналов мультиметром
- Обязательное наличие гидроизолированных клемм на всех соединениях
- Защита кабельной трассы пластиковым гофрорукавом
Для диагностики неисправностей рекомендуется последовательная проверка цепей тестером, начиная с контактов вилки. Особое внимание уделяется целостности заземления рамы – коррозия в местах крепления является частой причиной сбоев в работе световых приборов.
Комплектация световыми приборами
Прицеп МЗСА-817711 оснащается штатными световыми приборами в соответствии с требованиями ПДД РФ и техническим регламентом Таможенного союза. Базовая комплектация включает все необходимые устройства для безопасной эксплуатации транспортного средства в любое время суток.
Система освещения обеспечивает видимость прицепа другими участниками движения и информирует о маневрах автопоезда. Все приборы подключаются через стандартизированную розетку фаркопа тягача с использованием жгута электропроводки.
Перечень обязательных световых приборов
- Габаритные огни – 2 красных задних и 2 белых передних
- Сигналы торможения – 2 красных стоп-сигнала
- Указатели поворотов – 2 задних оранжевых фонаря
- Фонарь заднего хода – 1 белый светосигнальный прибор
- Светоотражатели:
- 2 красных треугольных катафота сзади
- 2 белых прямоугольных катафота спереди
| Дополнительное оборудование | Назначение |
| Подсветка номерного знака | Белая лампа для идентификации госномера |
| Аварийная сигнализация | Синхронная работа с указателями поворотов |
Все световые приборы защищены от влаги и вибрации, корпуса фонарей изготовлены из ударопрочного пластика. Электропроводка имеет дополнительную защиту в зонах возможного перетирания.
Порядок регистрации прицепа МЗСА-817711 в ГИБДД
Регистрация легкового прицепа МЗСА-817711 в ГИБДД осуществляется собственником в течение 10 дней после приобретения. Требуется личное обращение в подразделение Госавтоинспекции по месту регистрации владельца с обязательным предоставлением транспортного средства для осмотра.
Прицеп должен соответствовать заводской конструкции и иметь исправное состояние. Обязательно наличие штатных идентификационных номеров (VIN) на лонжероне рамы, а также светоотражающих элементов и регистрационных знаков (если они выдавались ранее).
Необходимые документы
Для регистрации подготовьте:
- Паспорт владельца (оригинал и копия)
- Договор купли-продажи/справку-счёт/акт приёма-передачи
- Паспорт транспортного средства (ПТС) прицепа
- Квитанцию об оплате госпошлины
- Действующий полис ОСАГО на тягач
Этапы процедуры
- Подача документов в регистрационное окно ГИБДД
- Осмотр прицепа сотрудником на площадке
- Проверка номеров на соответствие ПТС
- Получение СТС и регистрационных знаков
Важно: При отсутствии ПТС потребуется получение дубликата через производителя. Регистрация прицепов массой до 750 кг не требует прохождения техосмотра.
Требуемые документы для эксплуатации
Для законной эксплуатации бортового легкового прицепа МЗСА-817711 владелец обязан иметь комплект документов, подтверждающих регистрацию транспортного средства, право собственности и соответствие техническим требованиям. Отсутствие любого из обязательных документов влечёт административную ответственность и запрет на использование прицепа.
Водитель при управлении автомобилем с прицепом должен иметь при себе оригиналы установленных законом документов для предъявления сотрудникам ГИБДД. Требования к категории водительского удостоверения зависят от разрешённой максимальной массы прицепа и состава транспортного средства.
Обязательный перечень документов
- Свидетельство о регистрации ТС (СТС) - подтверждает учёт прицепа в ГИБДД.
- Паспорт транспортного средства (ПТС) - содержит технические данные и сведения о собственниках.
- Действующий полис ОСАГО - оформляется отдельно на прицеп или включается в полис тягача с указанием параметров прицепа.
- Диагностическая карта техосмотра - для прицепов старше 4 лет (с периодичностью 1 раз в 2 года).
- Документ, подтверждающий право собственности - договор купли-продажи, дарения или свидетельство о наследстве.
Водительское удостоверение категории «В» допускает буксировку прицепа массой до 750 кг. Для прицепов тяжелее 750 кг (но не более 3500 кг) требуется категория «BE», если общая масса автопоезда превышает 3500 кг.
Правила распределения груза по платформе прицепа МЗСА-817711
Распределение груза на платформе прицепа МЗСА-817711 напрямую влияет на устойчивость транспортного средства и безопасность движения. Несоблюдение правил приводит к раскачиванию прицепа, повышенной нагрузке на сцепное устройство и риску опрокидывания.
Центр тяжести груза должен располагаться максимально близко к оси платформы и как можно ниже. Смещение массы вперед увеличивает вертикальную нагрузку на фаркоп тягача, а смещение назад вызывает подъем дышла, что снижает управляемость.
Ключевые принципы размещения
- Продольное распределение:
- 60-70% массы – над осью или в передней половине платформы
- 30-40% – в задней части (не выступая за габариты)
- Максимальный свес груза за борт: 1/3 длины платформы сзади
- Поперечная балансировка:
- Равномерное распределение веса между левым и правым бортом
- Отклонение центра тяжести от продольной оси – не более 5% ширины платформы
- Вертикальное положение:
- Тяжелые предметы – внизу, легкие – сверху
- Общая высота груза с платформой – не более 1.5 метров
| Параметр | Норматив | Последствия нарушения |
|---|---|---|
| Нагрузка на фаркоп | 40-70 кг | Разрушение сцепного узла |
| Боковое смещение | ≤ 7 см от оси | Крен при поворотах |
| Высота ЦТ | ≤ 0.5 м от платформы | Раскачивание прицепа |
Груз обязательно фиксируется страховочными тросами или ремнями через каждые 1.5 метра. Точечные нагрузки распределяются подкладками для исключения деформации пола. Перед движением проверяется отсутствие смещения груза относительно осей платформы.
Крепление груза: методы и приспособления
Надежная фиксация груза в прицепе МЗСА-817711 предотвращает смещение при транспортировке, снижает риск повреждений и обеспечивает безопасность участников движения. Основные методы включают блокировку, распорку и непосредственное крепление к точкам фиксации с использованием специализированных приспособлений.
Обязательно учитывайте распределение веса: центр тяжести должен располагаться над осью прицепа, а максимальная нагрузка не превышает 750 кг. Для габаритных предметов используйте комбинацию методов фиксации, особое внимание уделяя угловым точкам крепления на платформе.
Основные приспособления и техники
Ключевые средства крепления для МЗСА-817711:
- Ремни с храповым механизмом (стяжки): Ширина 50-75 мм, нагрузка до 2.5 т. Фиксируют груз через кольца платформы с шагом 30 см.
- Трапы противоскольжения: Резиновые коврики с шипами, укладываются под колеса техники или ящики.
- Распорные балки: Телескопические трубки с резиновыми наконечниками для жесткой блокировки между бортами.
Технология крепления по стандарту EN 12195-1:
- Рассчитайте требуемое количество ремней: масса груза / допустимая нагрузка на ремень.
- Пропустите стяжки через штатные проушины (4 шт. на платформе), формируя диагональные и поперечные связи.
- Контролируйте натяжение динамометром: усилие не менее 400 кгс на точку.
| Тип груза | Рекомендуемый метод | Доп. элементы |
|---|---|---|
| Строительные материалы | Поперечная стяжка + распорки | Защитные угловые накладки |
| Садовый инвентарь | Сетка-растяжка + крючки | Чехлы от смещения |
| Мототехника | Колёсные башмаки + L-образные упоры | Цепи с талрепами |
Запрещено использовать для крепления веревки, скотч или тросы без стопорных устройств. После фиксации проверьте отсутствие люфта груза резким торможением на безопасном участке.
Максимальная скорость буксировки
Согласно Правилам дорожного движения РФ, буксировка прицепа легковым автомобилем разрешена на скоростях до 90 км/ч на автомагистралях и до 70 км/ч на иных дорогах вне населённых пунктов. Превышение этих значений является нарушением независимо от технических характеристик прицепа.
Производитель МЗСА-817711 указывает максимальную конструктивную скорость буксировки 100 км/ч при равномерном распределении груза и исправном техническом состоянии. Однако это значение относится исключительно к заводским испытаниям на закрытых полигонах и не отменяет законодательных ограничений для общественных дорог.
Критические факторы безопасности
- Резонансные колебания прицепа («раскачка») при 80-90 км/ч
- Увеличение тормозного пути на 30-40% против штатных показателей
- Риск деформации дышла при экстренном манёвре
| Условие | Рекомендуемый предел |
|---|---|
| Гололёд/мокрое покрытие | ≤ 60 км/ч |
| Перевозка негабаритных грузов | ≤ 70 км/ч |
| Износ шин прицепа > 50% | ≤ 80 км/ч |
Важно: При скорости свыше 90 км/ч резко возрастает риск складывания автопоезда из-за потери курсовой устойчивости. Для контроля рекомендована установка системы стабилизации (AL-KO ATC или аналоги).
Техобслуживание ходовой части
Регулярный осмотр ходовой части прицепа МЗСА-817711 включает проверку состояния рессор, амортизаторов, ступичных узлов и колес. Контролируется отсутствие трещин, деформаций металлоконструкций и следов коррозии на элементах подвески. Особое внимание уделяется целостности сварных швов рамы в зонах крепления рессорных пальцев.
Обязательно проверяется затяжка всех резьбовых соединений: гаек крепления рессор к раме, стремянок, ступичных подшипников и колесных болтов. Контроль осуществляется динамометрическим ключом согласно нормам завода-изготовителя. Параллельно оценивается состояние защитных чехлов шарниров и пыльников.
Ключевые операции
Смазка узлов:
- Ступичные подшипники – замена смазки при каждом ТО
- Рессорные пальцы – шприцевание пресс-масленок до выхода свежей смазки
- Тросы тормозной системы – обработка консистентной смазкой
Регулировочные работы:
- Регулировка зазора ступичных подшипников (осевой люфт не более 0.1 мм)
- Проверка соосности оси и параллельности установки колес
- Корректировка положения тормозных колодок (для модификаций с тормозами)
| Компонент | Периодичность контроля |
|---|---|
| Давление в шинах | Перед каждым выездом |
| Износ протектора | Каждые 500 км |
| Состояние амортизаторов | Каждое ТО (10 000 км) |
Обязательная замена ступичных подшипников выполняется при обнаружении выработки или шума при вращении. После любых работ с ходовой частью проводится тест-драйв для проверки отсутствия вибраций и посторонних шумов.
Регламент смазки ступичных подшипников
Периодичность обслуживания ступичных подшипников прицепа МЗСА-817711 составляет каждые 10 000 км пробега или не реже одного раза в год, в зависимости от того, что наступит раньше. Обязательная смазка выполняется после длительного хранения, преодоления водных преград или интенсивной эксплуатации в условиях повышенной запыленности.
Игнорирование регламента приводит к перегреву подшипников, ускоренному износу дорожек качения и тел качения, разрушению сепараторов. Критическим последствием является заклинивание ступицы с риском отрыва колеса во время движения, что создает прямую угрозу безопасности.
Технология обслуживания подшипников
Для работ требуются: пластичная смазка Литол-24 (аналог Shaeffer’s 238), съемник стопорных колец, торцевой ключ на 27 мм, чистая ветошь и промывочная жидкость. Объем смазки на одну ступицу – 100–120 грамм.
- Вывесить ось прицепа домкратом, демонтировать колесо
- Снять защитный колпак ступицы и стопорное кольцо шплинта
- Открутить контргайку, извлечь наружную шайбу и конические подшипники
- Промыть детали в керосине до полного удаления старой смазки
- Проверить подшипники на отсутствие:
- Выработки на рабочих поверхностях
- Люфта и заедания при вращении
- Трещин сепараторов
Набить смазкой полости между телами качения и обоймами. Установить подшипники на место, затянуть контргайку с моментом 18–20 Н·м с последующим проворотом ступицы для распределения смазки. Зафиксировать гайку шплинтом, смонтировать колпак и колесо.
| Параметр | Норматив | Контрольный признак |
|---|---|---|
| Температура ступицы после пробега 20 км | не выше +60°C | Ручное удержание (терпимо ладонью) |
| Осевой люфт колеса | 0,05–0,1 мм | Отсутствие стука при раскачивании |
Контроль затяжки крепежных элементов
Регулярная проверка и поддержание требуемого момента затяжки всех резьбовых соединений критически важны для безопасной эксплуатации прицепа МЗСА-817711. Ослабление крепежа в процессе эксплуатации может привести к деформациям рамы, разрушению узлов подвески, отсоединению тягово-сцепного устройства или колес, создавая аварийные ситуации.
Контроль осуществляется с помощью калиброванного динамометрического ключа в строгом соответствии с техническими требованиями производителя. Затяжка производится на холодном прицепе, так как нагрев элементов искажает показатели. Перед проверкой необходимо визуально убедиться в отсутствии повреждений резьбы, коррозии и правильности установки шайб или стопорных элементов.
Ключевые узлы и параметры контроля
Основные контролируемые соединения:
- Крепление дышла к раме прицепа
- Соединения элементов подвески (рессоры, амортизаторы, оси)
- Крепление колесных дисков (ступиц)
- Элементы крепления кузова/платформы к раме
- Соединения узла сцепки (шар, страховочные тросы/цепи)
Рекомендуемая периодичность: Первичная проверка – перед каждой поездкой (визуально и на отсутствие люфта). Полный контроль момента затяжки – согласно регламенту ТО (обычно каждые 3-5 тыс. км или 1 раз в сезон), а также после обслуживания ходовой части, замены колес или движения по бездорожью.
| Узел | Тип крепежа | Рекомендуемый момент затяжки (Нм)* |
|---|---|---|
| Колесные гайки/болты | М14х1.5 | 90-110 |
| Крепление рессоры к кронштейну | М12х1.25 | 75-85 |
| Крепление амортизатора | М10х1.25 | 40-50 |
| Сцепной шар (к дышлу) | М16х1.5 | 140-160 |
*Важно: Указанные значения являются ориентировочными. Всегда сверяйтесь с актуальным руководством по эксплуатации конкретной модификации прицепа. Используйте только исправный динамометрический ключ с подходящим диапазоном.
Затяжку колесных гаек проводят крестообразно в несколько этапов. После пробега 50-100 км после монтажа колес обязательно повторно проверяют момент. Все резьбовые соединения, работающие в условиях вибрации (подвеска, сцепка), должны фиксироваться контргайками, шплинтами, стопорными шайбами или специальными составами (анаэробные фиксаторы резьбы) согласно инструкции.
Условия безопасного хранения прицепа МЗСА-817711
При длительной консервации прицепа установите его на подставки (козлы), полностью сняв нагрузку с колёс. Обеспечьте строго горизонтальное положение рамы для предотвращения деформации элементов подвески и кузова.
Обязательно снимите все съёмные компоненты: колёса храните в вертикальном положении при давлении 0,5–0,7 атмосфер, электрооборудование (фары, розетку) уберите в сухое помещение. Тент демонтируйте, очистите и разместите в тёмном месте без контакта с металлом.
Ключевые требования к месту хранения
- Защита от атмосферных воздействий: Используйте закрытое вентилируемое помещение или плотный чехол. Запрещено хранение под открытым небом без укрытия.
- Подготовка поверхностей: Очистите раму, оси и сцепное устройство от грязи, обработайте антикоррозийным составом. Металлические детали смажьте консервационной смазкой.
- Контроль влажности: Поддерживайте влажность воздуха не выше 60%. При хранении в гараже обеспечьте циркуляцию воздуха.
| Периодическое обслуживание | Частота |
| Проверка давления в запасных колёсах | Каждые 2 месяца |
| Прокручивание подшипников ступиц | Раз в 3 месяца (поворот на ¼ оборота) |
| Обновление смазки на сцепном устройстве | Перед постановкой и после снятия с хранения |
Важно: Отсоедините страховочные тросы и цепи во избежание их коррозии или растяжения. Дверцы и крышки держите приоткрытыми для вентиляции внутреннего пространства.
Типичные неисправности и способы ремонта прицепа МЗСА-817711
Повреждения кузова и рамы возникают из-за коррозии или механических перегрузок. Требуется зачистка ржавых участков с последующей антикоррозийной обработкой и покраской. При сильных деформациях рамы необходима рихтовка на специализированном оборудовании.
Проблемы с подвеской проявляются стуками, перекосом кузова или неравномерным износом шин. Изношенные рессоры, втулки и амортизаторы подлежат замене. Обязательна регулярная протяжка крепежных элементов и смазка шарниров.
Распространенные электрические неисправности
- Отказ габаритов/стоп-сигналов: Проверить целостность ламп, контакты патронов и "массу" на раме. Зачистить окисленные соединения.
- Перетирание проводки: Заменить поврежденные участки кабеля, зафиксировать жгуты пластиковыми хомутами.
- Окисление разъема фаркопа: Обработать контакты очистителем электрооборудования, нанести токопроводящую смазку.
Неисправности ходовой части
| Симптом | Причина | Решение |
|---|---|---|
| Вибрация прицепа | Дисбаланс колес | Балансировка на станке |
| Гул подшипников | Износ ступичных узлов | Замена подшипников с регулировкой затяжки |
| Увод в сторону | Разное давление в шинах | Выравнивание давления согласно норме |
- Деформация дышла: Проверить геометрию шаровым соединением. Рихтовка возможна только при незначительных искривлениях.
- Износ сцепного устройства: Заменить изношенный шар, проверить зазор замка (допуск не более 0.5 мм).
- Протечки тормозной системы (для модификаций с тормозами): Диагностика магистралей, замена поврежденных трубок или шлангов, прокачка контура.
Совместимость с автомобилями по массе
Грузоподъёмность прицепа МЗСА-817711 составляет 750 кг. При расчёте совместимости необходимо учитывать два ключевых параметра: полную массу прицепа и разрешённую максимальную массу буксируемого прицепа для конкретного автомобиля, указанную в руководстве по эксплуатации транспортного средства. Превышение любого из этих значений категорически недопустимо.
Буксировка требует соответствия правилу 50%: масса загруженного прицепа не должна превышать 50% снаряжённой массы буксирующего автомобиля для безопасной эксплуатации. Например, автомобиль массой 1500 кг может буксировать прицеп до 750 кг без риска потери устойчивости. Игнорирование этого соотношения ведёт к критическому ухудшению управляемости и тормозных характеристик автопоезда.
Ключевые аспекты расчёта
Для определения совместимости выполните следующие шаги:
- Узнайте снаряжённую массу автомобиля из ПТС
- Рассчитайте 50% от этой величины
- Сравните результат с полной массой прицепа (снаряжённая масса + груз)
| Пример автомобиля | Снаряжённая масса (кг) | Макс. масса прицепа (кг) | Совместимость с МЗСА-817711 |
|---|---|---|---|
| Lada Vesta (1.6 MT) | 1270 | 635 | Ограниченная (груз до 435 кг) |
| Skoda Octavia (1.4 TSI) | 1325 | 662 | Ограниченная (груз до 512 кг) |
| Toyota Hilux (2.4 D) | 2050 | 1025 | Полная (груз до 750 кг) |
Важно! Указанные в таблице значения носят справочный характер. Точные данные содержатся в официальных документах:
- Сертификате соответствия ТС
- Инструкции по эксплуатации автомобиля
- Разделе "Буксировка прицепа" руководства водителя
Рекомендации по зимней эксплуатации
Эксплуатация прицепа МЗСА-817711 в зимних условиях требует соблюдения особых мер из-за низких температур, повышенной влажности и использования реагентов на дорогах. Несоблюдение правил может привести к ускоренному износу узлов, коррозии и снижению безопасности.
Для сохранения работоспособности и продления срока службы прицепа в холодный период необходимо уделять внимание подготовке механизмов, особенностям движения и регулярному обслуживанию после поездок.
Ключевые меры для безопасной эксплуатации
- Подготовка ходовой части: Проверьте состояние подшипников ступиц и замените смазку на морозостойкую (например, Литол-24). Контролируйте отсутствие люфтов в колесах.
- Шины и давление: Используйте зимние шины с маркировкой M+S или снежинкой. Поддерживайте давление на 0.2-0.3 бара выше летней нормы для компенсации перепадов температур.
- Тормозная система: Избегайте длительной стоянки с активированным стояночным тормозом – колодки могут примерзнуть к барабанам. После проезда по снежной каше проверяйте отсутствие наледи на тросиках.
- Сцепное устройство: Очищайте шар фаркопа и замок дышла от льда перед соединением. Обрабатывайте шар графитовой смазкой или специальным составом для низких температур.
- Электрооборудование: Наносите на контакты розетки фаркопа и вилки прицепа силиконовую смазку для защиты от окисления. Регулярно удаляйте снег из зоны расположения проводки.
- Кузов и замки: Обрабатывайте уплотнители дверей и замковые механизмы силиконовым спреем. Сразу удаляйте лед с замочных скважин специальным размораживателем (не горячей водой).
- После поездки: Тщательно мойте прицеп, уделяя внимание скрытым полостям и днищу для удаления реагентов. Храните с опущенным дышлом и разблокированным тормозом.
Список источников
При подготовке материалов о бортовом легковом прицепе МЗСА-817711 основная информация базируется на официальной документации завода-изготовителя и технической литературе соответствующего периода.
Дополнительные данные и уточнения получены из архивных записей, специализированных изданий по автомобильной технике СССР, а также из проверенных источников в области истории отечественного автотранспорта и музейных коллекций.
Основные источники информации
- Официальные каталоги запасных частей и инструкции по эксплуатации прицепа МЗСА-817711, изданные Московским заводом специализированных автомобилей (МЗСА).
- Техническая документация и стандарты (ГОСТ, ОСТ), регламентирующие производство и эксплуатацию легковых прицепов в СССР.
- Справочники по автомобильной технике СССР: «Автомобили и автомобильное хозяйство», «Каталог-справочник. Автомобили, прицепы, полуприцепы, двигатели СССР и социалистических стран» и аналогичные издания 1970-1980-х годов.
- Архивные материалы и фонды музеев автомобильной техники и транспорта (например, материалы Политехнического музея, отраслевых архивов).
- Специализированные форумы и ресурсы, посвящённые истории советской автомобильной техники и реставрации, где владельцы и энтузиасты делятся опытом эксплуатации и техническими данными (с обязательной перекрестной проверкой информации).
- Монографии и статьи по истории советского автомобилестроения и смежных отраслей промышленности.
