Бортовой компьютер ВАЗ-2170 Приора - описание и установка

Статья обновлена: 18.08.2025

Штатная приборная панель Приоры предоставляет водителю лишь базовый набор данных. Для контроля десятков параметров двигателя, диагностики ошибок и повышения комфорта эксплуатации автомобиля необходим бортовой компьютер.

Установка БК на ВАЗ-2170 открывает доступ к скрытой информации электронного блока управления: от расхода топлива и температуры охлаждающей жидкости до прогноза пробега на остатке бензина. Это не просто гаджет, а важный инструмент для мониторинга состояния машины.

Подключение устройства требует понимания распиновки диагностического разъема OBD-II и совместимости модели БК с контроллером Приоры. Грамотный монтаж обеспечит корректную работу всех функций без вмешательства в штатную электропроводку.

Основные функции бортовых компьютеров Приора

Базовые модели бортовых компьютеров (БК) для Lada Priora предоставляют водителю ключевую информацию о параметрах движения и состоянии автомобиля. На экране отображаются текущие показатели скорости, пробега, напряжения бортовой сети и температуры охлаждающей жидкости. Система оперативно предупреждает о критических отклонениях от нормы.

Продвинутые версии БК оснащены расширенным набором функций для контроля расхода топлива и диагностики. Они рассчитывают средний и моментальный расход горючего, прогнозируют запас хода по остатку топлива в баке. При подключении к диагностическому разъёму OBD-II компьютер считывает коды ошибок двигателя, АБС и других систем.

Дополнительные возможности

Таймеры и напоминания: отсчёт времени поездки, интервалов замены масла, техобслуживания
Адаптивные функции: регулировка яркости дисплея, выбор тем оформления
Бюджетирование: расчёт затрат на топливо за поездку/месяц

Диагностический блок	Чтение/сброс ошибок ЭБУ, датчиков кислорода, катализатора
Контроль параметров	Обороты двигателя, положение дросселя, угол опережения зажигания
Сигнализация	Звуковые оповещения о превышении скорости/температуры

Некоторые компьютеры поддерживают персонализацию настроек: программирование порогов срабатывания предупреждений, калибровку датчика уровня топлива. Совместимые с CAN-шиной модели отображают данные штатных систем Priora без дополнительных датчиков.

Отличия маршрутных компьютеров от диагностических

Маршрутные компьютеры (МК) фокусируются на эксплуатационных параметрах поездки и экономии ресурсов. Они рассчитывают и отображают данные, актуальные для водителя в реальном времени: текущий и средний расход топлива, оставшийся запас хода, среднюю скорость движения, время в пути, прогнозируемое время прибытия в точку назначения. Некоторые модели позволяют программировать напоминания (например, о необходимости ТО) или управлять дополнительным оборудованием салона.

Диагностические компьютеры (ДК) специализируются на контроле технического состояния автомобиля и выявлении неисправностей. Их ключевая задача – чтение, расшифровка и отображение кодов ошибок (DTC) из электронных блоков управления (ЭБУ) двигателя, АБС, трансмиссии и других систем. Они предоставляют доступ к текущим параметрам работы узлов: температура ОЖ, напряжение бортовой сети, обороты двигателя, положение дроссельной заслонки, показания лямбда-зондов, что критически важно для поиска и устранения неполадок.

Основные различия:

Цель использования: МК – оптимизация поездки и экономия; ДК – технический контроль и диагностика.
Источник данных: МК используют преимущественно сигналы датчиков скорости и расхода топлива; ДК взаимодействуют напрямую с ЭБУ через диагностический разъем (OBD-II).
Ключевые функции:
- МК: Расход топлива, запас хода, скорость, время, сервисные напоминания.
- ДК: Чтение/сброс ошибок, просмотр параметров ЭБУ в реальном времени, тестирование исполнительных механизмов.
Необходимость: МК – полезный сервис для водителя; ДК – незаменимый инструмент для самостоятельного ремонта и глубокой диагностики.

Важно отметить, что существуют универсальные бортовые компьютеры, совмещающие в себе функции маршрутного и диагностического устройств. Они наиболее востребованы, так как предоставляют комплексную информацию о поездке и состоянии автомобиля.

Модель	Ключевая особенность	Ценовой сегмент

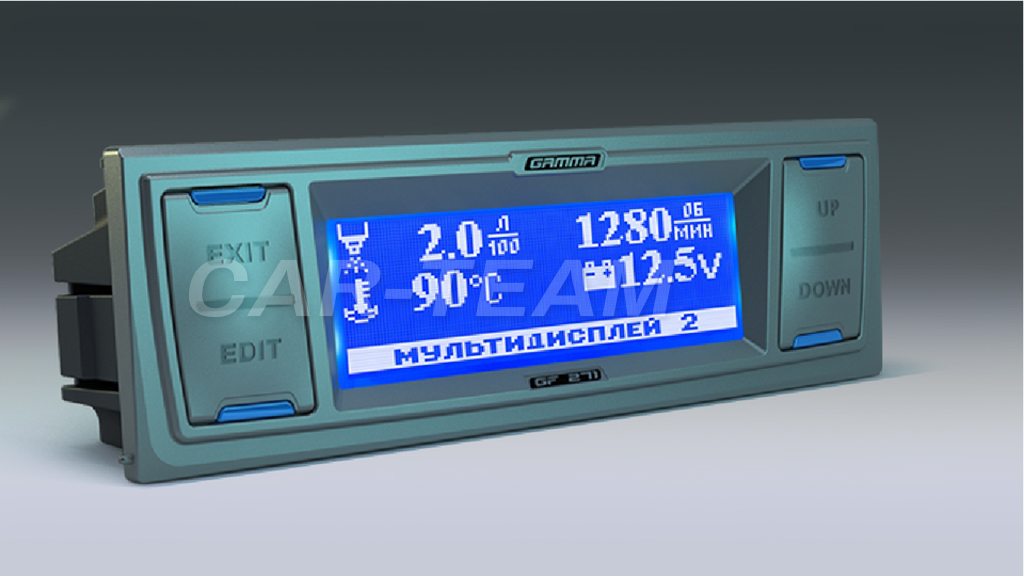

Gamma GF 720	Голосовой помощник	Средний
Multitronics C-570	Датчик температуры ОЖ	Бюджетный
Prestige V71	Видеовход для камеры	Премиум

Места установки штатного гнезда диагностики

Штатный разъём OBD-II на Lada Priora (ВАЗ-2170) расположен в салоне автомобиля в зоне доступности водителя. Производитель фиксирует его в стандартном положении, обеспечивая удобный доступ для подключения диагностического оборудования без демонтажа панелей.

Точное местоположение может незначительно варьироваться в зависимости от года выпуска и комплектации, однако всегда находится в пределах водительской зоны. Основные варианты размещения приведены ниже.

Под рулевой колонкой: Наиболее распространённое место – за декоративным кожухом рулевой колонки со стороны водителя. Для доступа достаточно наклониться и визуально осмотреть пространство под рулём.
Район бардачка: В отдельных модификациях разъём смещён к пассажирской стороне и крепится за вещевым ящиком. Может потребоваться временно снять бардачок для подключения кабеля.
Рядом с блоком предохранителей: В некоторых комплектациях гнездо монтируется слева от руля, в непосредственной близости от монтажного блока (частично скрыто торпедой).

Важно: Во всех случаях разъём жёстко закреплён на проводке, не требует дополнительной разборки торпедо и доступен без специальных инструментов.

Распиновка разъёма OBD-II Приоры

Разъём OBD-II на Lada Priora (ВАЗ-2170) соответствует стандарту J1962 и расположен в районе рулевой колонки под панелью приборов. Он обеспечивает доступ к диагностическим данным бортового компьютера и электронных систем автомобиля через 16-контактный колодчик.

Каждый контакт разъёма выполняет строго определённую функцию. Для корректного подключения сканера или диагностического оборудования необходимо знать назначение пинов. Ниже представлена полная схема распиновки с указанием цветов проводов согласно типовой заводской комплектации.

Назначение контактов разъёма

Контакт	Назначение	Цвет провода
4	Земля кузова (GND)	Чёрный
5	Сигнальная земля (SGND)	Коричневый
7	Линия K-line (ISO 9141)	Жёлтый
9	Резерв (не используется)	–
12	CAN High (J2284)	Красный
13	CAN Low (J2284)	Серый
15	L-line (ISO 9141)	Зелёный
16	Плюс аккумулятора (+12V)	Оранжевый

Важные примечания:

Контакты 12 и 13 (CAN-шина) используются для диагностики двигателя, АБС и подушек безопасности.
Контакт 7 (K-line) применяется для связи с ЭБУ двигателя Январь 7.2/Bosch M7.9.7.
Напряжение на контакте 16 присутствует постоянно, даже при выключенном зажигании.

Какой тип подключения используется в штатной проводке

В штатной проводке Лады Приоры (ВАЗ-2170) для подключения бортового компьютера применяется цифровая шина CAN (Controller Area Network). Этот протокол обеспечивает обмен данными между электронными блоками управления автомобиля через единую двухпроводную линию.

CAN-подключение интегрируется непосредственно в диагностический разъём OBD-II, расположенный под панелью приборов возле рулевой колонки. Шина объединяет основные узлы: ЭБУ двигателя, блок АБС, панель приборов и климат-контроль, что позволяет бортовому компьютеру считывать параметры без дополнительных датчиков.

Ключевые характеристики подключения

Физическое подключение осуществляется через следующие контакты 16-пинового разъёма OBD-II:

Контакт	Назначение	Цвет провода
6	CAN-High (CAN-H)	Оранжевый
14	CAN-Low (CAN-L)	Коричнево-оранжевый
16	+12V (питание)	Красный
4/5	Земля (GND)	Чёрный

Особенности реализации в Приоре:

Скорость передачи: 250 кбит/с для диагностики и 500 кбит/с для систем управления
Тип данных: Параметры двигателя, расход топлива, ошибки ЭБУ, температура ОЖ
Автосинхронизация: БК автоматически определяет протокол при подключении к разъёму

Важно: Для корректной работы штатного БК требуется поддержка протокола CAN 2.0B, что обеспечивает совместимость со всеми поколениями Приоры после 2007 года.

Инструменты для подключения бортового компьютера

Для корректной установки бортового компьютера на Приору потребуется минимальный набор специализированных инструментов. Без них невозможно обеспечить безопасное подключение к электросистеме автомобиля и избежать повреждения проводки.

Обязательно подготовьте рабочее место: отключите массу аккумулятора для предотвращения короткого замыкания и очистите зону монтажа от загрязнений. Проверьте комплектность самого БК – в него должны входить разъемы и монтажные скобы.

Базовый набор инструментов

Автомобильный мультиметр – для прозвонки цепей и контроля напряжения
Набор изолированных отверток (крестовых и плоских)
Клещи для снятия изоляции (или канцелярский нож)
Обжимные клещи с набором клемм
Изолента термоустойчивая и термоусадочные трубки

Дополнительно рекомендуется использовать:

Цветные маркеры для маркировки проводов
Пластиковые стяжки для фиксации кабелей
Фонарик для работы в труднодоступных местах
Диэлектрические перчатки

Инструмент	Назначение	Критичность
Мультиметр	Поиск цепи K-Line, проверка контактов	Обязательно
Обжимные клещи	Фиксация контактов в разъемах	Рекомендуется
Термоусадка	Защита мест соединения от окисления	Желательно

При подключении к диагностическому разъему OBD-II избегайте использования "скруток" – применяйте только штатные разъемы или пайку с последующей изоляцией. Особое внимание уделите целостности экрана CAN-шины при подключении современных моделей БК.

Подготовка места для установки компьютера

Выбор места для монтажа бортового компьютера определяет удобство считывания информации и сохранность устройства. Наиболее распространёнными вариантами на Приоре являются центральная консоль (ниша под магнитолой или над воздуховодами), область приборной панели (слева от рулевой колонки) или торпедо в зоне А-стойки. Требуется исключить перекрытие органов управления, обеспечить свободный доступ к кнопкам компьютера и минимизировать риск механических повреждений.

Перед началом работ снимите минусовую клемму с аккумулятора для предотвращения замыканий. Очистите выбранный участок от пыли и обезжирьте поверхность спиртовым раствором. Проверьте глубину ниши и наличие свободного пространства за панелью для размещения корпуса устройства и прокладки проводов. При установке в штатное место под "часы" убедитесь в совпадении габаритов с приобретённой моделью компьютера.

Необходимые действия

Демонтаж декоративных накладок:
- Снимите защитную крышку ниши установки при помощи пластикового монтажного инструмента
- Открутите крепёжные винты (при наличии) фиксирующие элементы торпедо
Подготовка монтажной зоны:
- Проведите примерку корпуса компьютера без фиксации
- Отметьте маркером точки сверления под крепёжные элементы
- При установке в нишу часов подготовьте переходную рамку
Организация кабельных каналов:
- Проделайте отверстие Ø 20-25 мм для проводки в задней стенке ниши
- Убедитесь в отсутствии острых кромок в местах прохода жгута
- Закрепите гофру или текстильную изоленту на проводах

Тип установки	Особенности	Рекомендуемый крепёж

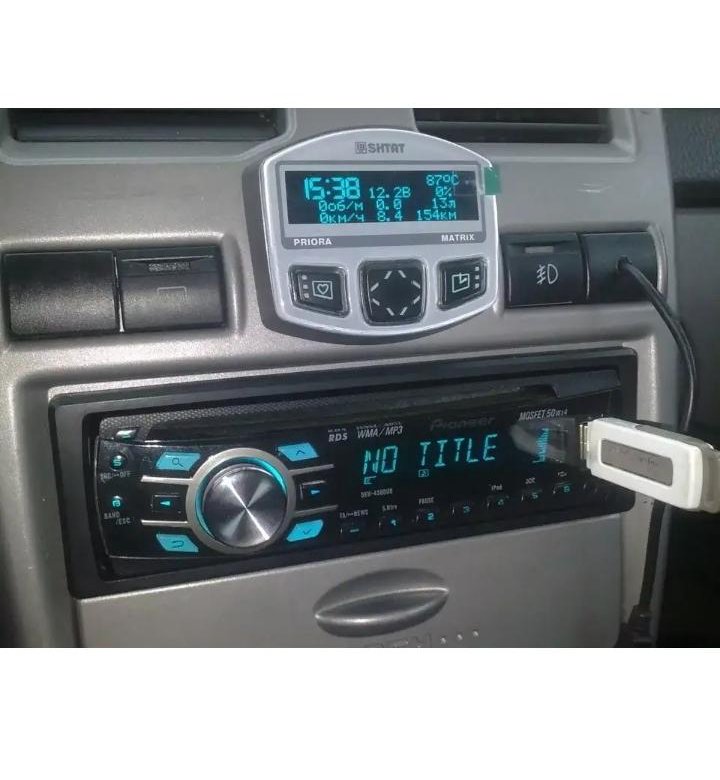

Штатная ниша часов	Требуется переходная рамка, минимальные доработки	Скобы-фиксаторы, боковые защёлки

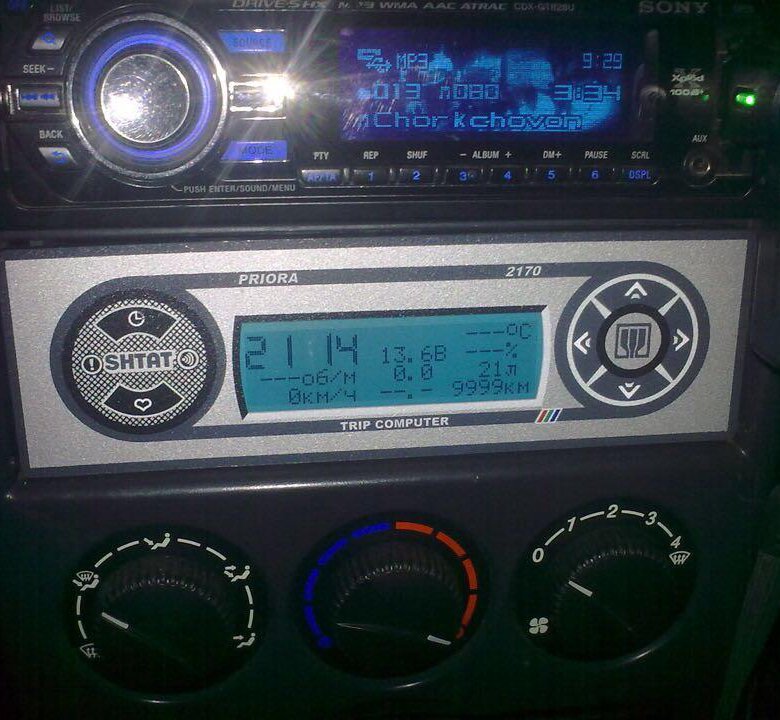

Зона под магнитолой	Необходимо снятие головного устройства, риск перегрева	Монтажные салазки, L-образные кронштейны
Торпедо у лобового стекла	Лучшая обзорность, сложность прокладки проводов	Двусторонний скотч 3M, силиконовый герметик

Важно: При сверлении пластика используйте низкие обороты дрели и острые свёрла во избежание сколов. После обработки кромок установите резиновый уплотнитель по периметру монтажного отверстия для защиты проводов от перетирания.

Снятие декоративной панели приборов

Декоративная панель приборов (торпедо) крепится на скобах и пластиковых фиксаторах. Для демонтажа потребуется подготовить плоскую отвертку с защитой от царапин и набор торцевых ключей. Отключите минусовую клемму аккумулятора перед началом работ для предотвращения замыканий.

Снимите заглушки крепежных элементов, расположенных по периметру панели. Обратите внимание на зоны возле воздуховодов обогрева лобового стекла и центральной консоли – там скрыты ключевые точки фиксации. Действуйте аккуратно, чтобы не повредить хрупкий пластик.

Последовательность демонтажа

Отсоедините ручки управления печкой: потяните их на себя, придерживая основание
Снимите дефлекторы вентиляции: подденьте отверткой поочередно верхние и нижние крепления
Демонтируйте боковые накладки рулевой колонки:
- Выкрутите винты крепления снизу
- Отожмите фиксаторы вдоль швов
Выкрутите крепежные болты:

Расположение Количество Размер ключа

Под рулевым колесом 2 шт 8 мм

Над блоком предохранителей 3 шт 10 мм
Освободите фиксаторы по верхнему краю: нажимайте на защелки через прорези в уплотнителе лобового стекла
Потяните панель на себя, одновременно отводя нижнюю часть от кронштейнов

Расположение	Количество	Размер ключа
Под рулевым колесом	2 шт	8 мм
Над блоком предохранителей	3 шт	10 мм

После отсоединения аккуратно отведите панель для доступа к разъемам бортового компьютера. Не допускайте провисания на подключенных проводах – сначала отсоедините штекеры блоков управления и антенны магнитолы. Проверьте целостность фиксаторов перед повторной установкой.

Подключение питания к бортовой сети

Плюсовой провод (обычно красный) подключается к замку зажигания через предохранитель 5-10А. Используйте цепь, активируемую ключом в положении "ACC/ON", например питание магнитолы или прикуривателя. Сечение провода – не менее 1.5 мм².

Минусовой провод (черный) крепится к кузову автомобиля на очищенную от краски металлическую поверхность. Обязательно проверьте надежность контакта – слабое соединение вызовет сбои в работе бортового компьютера.

Ключевые этапы подключения

Отсоедините минусовую клемму аккумулятора
Зафиксируйте минусовой провод на кузове болтовым соединением
Врежьте плюсовой провод в выбранную цепь через предохранитель
Проверьте изоляцию всех соединений
Подключите аккумулятор и выполните тестовый запуск

Цвет провода	Назначение	Важно!
Красный	+12V (зажигание)	Обязателен предохранитель
Черный	Масса (GND)	Прямой контакт с кузовом
Желтый*	Постоянное +12V	Только для моделей с памятью

*Желтый провод присутствует не во всех моделях. Подключается к непрерывному питанию (например, к блоку предохранителей) при необходимости сохранения настроек.

Коммутация проводов с CAN-шиной

Подключение бортового компьютера к CAN-шине требует точного соединения двух сигнальных проводов: CAN-H (высокий уровень) и CAN-L (низкий уровень). Эти линии обеспечивают двусторонний обмен данными между электронными блоками автомобиля. Неправильная коммутация приведет к сбоям в работе БК или полному отсутствию связи с системами авто.

В Приоре CAN-шина подключается к диагностическому разъему OBD-II или непосредственно к проводам за приборной панелью. Стандартная цветовая маркировка штатной проводки: CAN-H – оранжево-черный (оранжевый с черной полосой), CAN-L – оранжево-коричневый (оранжевый с коричневой полосой). Требуется параллельное подсоединение без нарушения целостности существующей шины.

Порядок подключения

Обязательно обесточьте бортовую сеть перед работами. Основные этапы:

Снимите защитную панель под рулевой колонкой для доступа к диагностическому разъёму
Определите контакты CAN-шины в OBD-II разъеме:
Контакт 6: CAN-H, контакт 14: CAN-L

Соедините провода БК со штатной шиной методом "прокола" изоляции или через разъем:

Провод БК	Цвет авторазъема	Назначение
CAN-H	Оранжево-черный	Сигнальная линия +
CAN-L	Оранжево-коричневый	Сигнальная линия -

Изолируйте соединения термоусадкой
Закрепите проводку пластиковыми хомутами

Внимание! Полярность подключения CAN-H/CAN-L должна соблюдаться неукоснительно. После монтажа выполните тестовый запуск системы: корректное подключение подтверждается автоматическим определением параметров двигателя и отсутствием ошибок связи в меню БК.

Подключение дополнительных датчиков (температуры, расхода)

Интеграция дополнительных сенсоров требует предварительного анализа возможностей конкретной модели бортового компьютера (БК). Современные мультисистемы типа ШТАТ, Gamma GF 616 или Prestige поддерживают подключение внешних аналоговых и цифровых датчиков через диагностический разъём OBD-II или отдельные адаптеры. Необходимо уточнить в инструкции к устройству наличие свободных портов и поддерживаемые типы сигналов (0-5В, ШИМ, CAN-шина).

Для монтажа расходомера топлива (например, BOSCH 0 281 002 657) врезается дополнительный топливопровод между бензонасосом и рампой. Датчик температуры всасываемого воздуха (ДТВВ) устанавливается во впускной патрубок после дроссельной заслонки, а наружный термометр монтируется в переднем бампере с защитой от влаги. Все сенсоры должны иметь герметичные соединения и фиксироваться от вибраций пластиковыми хомутами.

Этапы подключения и настройки

Распиновка проводов:
- Сигнальный провод датчика подключается к свободному AUX-входу БК согласно схеме производителя
- Масса сенсора объединяется с кузовной землёй авто
- Питание (+12В) берётся через предохранитель от замка зажигания

Калибровка в меню БК:

Тип датчика	Параметры калибровки
Расходомер	Коэффициент импульсов/литр (указывается в паспорте датчика)
Термометр	Градуировка по таблице сопротивлений (например, 2.2 кОм = -10°C)

Проверка работоспособности:
- Прогрев двигателя до 90°C - сверка показаний с штатным датчиком ОЖ
- Контроль расхода топлива на холостом ходу (норма: 0.6-0.9 л/ч)
- Тест реакции на изменение температуры при движении

Важно: все работы с топливной системой выполняются при сбросе давления в рампе и отключенном АКБ. Несоответствие параметров сенсоров возможностям БК вызывает ошибки ECU и некорректный расчёт данных.

Фиксация проводов и защита от перетирания

Надежная фиксация всех проводов, идущих от бортового компьютера к штатной электропроводке автомобиля, является обязательным условием долговечной и безотказной работы системы. Провода не должны болтаться, провисать или иметь возможность смещаться при движении автомобиля, вибрации или выполнении маневров. Неправильно закрепленная проводка подвержена риску повреждения, обрыва или короткого замыкания.

Особое внимание необходимо уделить защите проводов от перетирания о металлические кромки кузова, элементы интерьера или другие агрегаты. Трение изоляции о жесткие поверхности со временем неизбежно приводит к ее разрушению, оголению жил и возникновению неисправностей. Критически важно тщательно проложить жгуты вдали от подвижных деталей рулевой колонки, педального узла, сидений, а также от источников тепла (двигатель, выхлопная система) и влаги.

Ключевые методы и материалы

Для обеспечения надежности используют следующие способы крепления и защиты:

Пластиковые кабельные стяжки (хомуты): Основной способ фиксации жгутов к штатным местам крепления на кузове или жгутам автомобиля. Обязательно обрезать острые концы хомута после затяжки.
Пластиковые клипсы и фиксаторы: Используются для крепления проводов в специальных пазах или отверстиях на кузове/панелях. Применяйте штатные или подходящие по размеру новые.
Пластиковая гофрированная трубка: Обеспечивает отличную механическую защиту группы проводов от истирания, сдавливания и легких ударов. Особенно важна на участках, проходящих через перегородки или вблизи подвижных узлов.
Термоусадочная трубка: Применяется для защиты отдельных соединений (например, скруток или паек), мест ввода проводов в разъемы или на небольших участках, где использование гофры неудобно. Дает дополнительную изоляцию и защиту от влаги.
Изолента ПВХ: Используется для дополнительной фиксации и изоляции, обмотки небольших участков жгута, но не является полноценной заменой гофре или трубкам для защиты от перетирания.

При прокладке проводов соблюдайте следующие правила:

Трассируйте жгуты параллельно штатным жгутам автомобиля, используя существующие пути и крепления.
Избегайте натяжения проводов. Оставляйте небольшой запас длины у разъемов и в местах возможного изгиба.
Тщательно защищайте все участки, где провод проходит через металлические перегородки (например, из моторного отсека в салон). Используйте резиновые втулки или обрезки гофры для изоляции от острых кромок.
Надежно закрепляйте провода рядом с разъемами бортового компьютера и местом подключения (например, к колодке диагностического разъема OBD-II), чтобы исключить нагрузку на контакты.
Регулярно проверяйте состояние закрепленных проводов (особенно в первые недели после установки) на предмет ослабления хомутов или появления признаков трения.

Материал/Метод	Основное назначение	Ключевое преимущество
Пластиковые стяжки (хомуты)	Фиксация жгута к кузову/штатным жгутам	Прочность, простота использования, дешевизна
Пластиковая гофра	Комплексная защита группы проводов	Отличная защита от перетирания, ударов, сжатия
Термоусадочная трубка	Защита соединений, концов проводов, небольших участков	Герметизация, дополнительная изоляция, плотное прилегание
Пластиковые клипсы	Фиксация в пазах/отверстиях кузова	Аккуратный монтаж, использование штатных точек

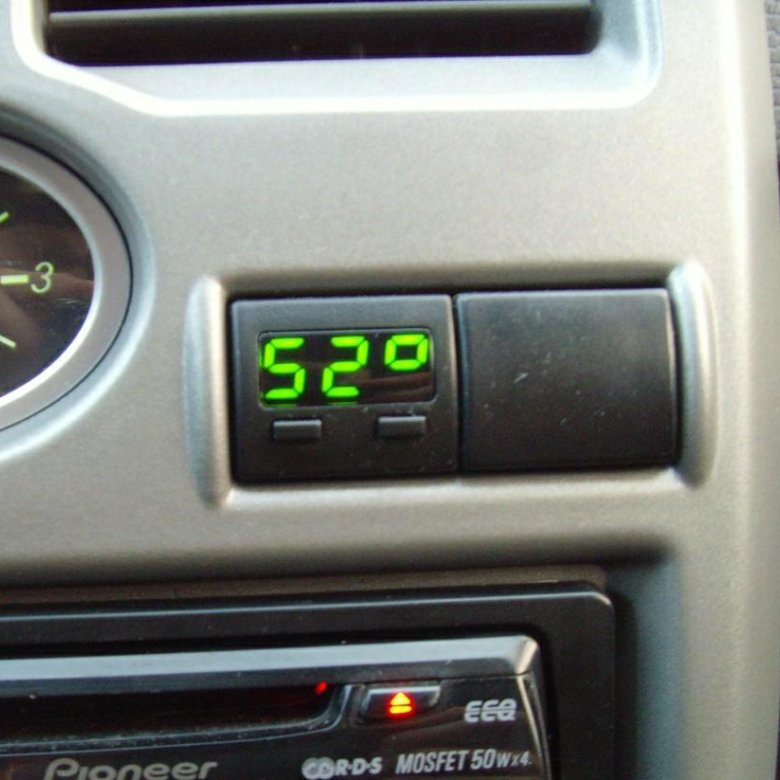

Монтаж корпуса компьютера на торпедо

Выбор места установки на торпедо определяет удобство считывания информации и сохранение обзора водителя. Оптимальным считается участок между приборной панелью и центральной консолью, исключающий перекрытие критических элементов управления. Обязательно проверьте отсутствие помех при вращении рулевого колеса и переключении передач перед фиксацией.

Подготовьте поверхность торпедо: тщательно обезжирьте зону монтажа изопропиловым спиртом или антисиликоном. Убедитесь в отсутствии пыли и неровностей, влияющих на адгезию. Продумайте трассировку проводов к диагностическому разъёму OBD-II – кабели не должны провисать или создавать помехи педалям.

Способы крепления

Распространённые методы фиксации корпуса:

Двусторонний скотч 3М VHB: Бесповрежденный монтаж, подходит для лёгких корпусов. Требует идеально ровной поверхности и 24 часа на набор прочности.
Пластиковые кронштейны: В комплекте некоторых моделей. Фиксируются саморезами к торпедо через технологические отверстия. Обеспечивают жёсткость, но оставляют нескрываемые повреждения.
Гибкие держатели на присосках: Временный вариант, подвержен вибрациям и перепадам температур в салоне.

Этапы монтажа скотчем:

Наклейте полосу скотча на тыльную сторону корпуса компьютера, отступив 2-3 мм от краёв.
Снимите защитную плёнку и плотно прижмите устройство к торпедо на 30 секунд.
Исключите механические нагрузки на корпус в течение суток.

Метод	Надёжность	Сложность демонтажа	Риск повреждения торпедо
Скотч 3M	Средняя	Без последствий	Минимальный
Кронштейны	Высокая	С демонтажем крепежа	Остаются отверстия

Важно: Избегайте зон вблизи воздуховодов – перегрев от печки снижает ресурс дисплея. При использовании саморезов проверяйте глубину вкручивания – под торпедо проходят жгуты электропроводки. После установки проверьте отсутствие дребезжания корпуса на неровностях дороги.

Настройка типа двигателя и параметров авто

После установки бортового компьютера (БК) на LADA Priora критически важна корректная настройка типа двигателя и базовых характеристик автомобиля. Неверные параметры приведут к некорректному отображению данных, ошибкам в расчетах расхода топлива и некорректной работе диагностических функций.

Для входа в меню настроек обычно используется длительное нажатие кнопки "Ввод" или комбинация клавиш (зависит от модели БК). В разделе "АВТОМОБИЛЬ" или "НАСТРОЙКА" потребуется указать следующие ключевые параметры:

Основные настраиваемые параметры

Тип двигателя:

Инжектор 8 клапанов (объем 1.6L, например, двигатель 21114)
Инжектор 16 клапанов (объем 1.6L, например, двигатель 21126 или 21127)
Указывается точное количество цилиндров (4)

Параметры топливной системы:

Тип топлива: Бензин АИ-92, АИ-95 или газ (для ГБО)
Расход форсунок: Указывается производительность одной форсунки в см³/мин (например, 137ccm для 8кл, 155ccm для 16кл)
Количество форсунок: 4 (стандарт для Priora)

Геометрические характеристики:

Параметр	Значение для Priora
Размер колес (R15)	185/60 R15 или 195/55 R15
Обороты на км	~2100-2250 об/км (автозаполнение при вводе резины)
Объем бака	43 литра (рекомендуемое значение)

Дополнительные настройки:

Порог предупреждения по расходу топлива (л/100км)
Корректировка показаний уровня топлива (при расхождениях с датчиком)
Активация CAN-шины (для моделей БК с поддержкой)

Калибровка датчика уровня топлива

Калибровка датчика уровня топлива (ДУТ) – обязательная процедура для точного отображения остатка топлива на бортовом компьютере. Она требуется после замены датчика, ремонта топливного модуля или при некорректных показаниях уровня (стрелка прыгает, показывает неверный объём). Без калибровки компьютер интерпретирует сигналы ДУТ неправильно.

Процесс основывается на фиксации минимального и максимального сопротивления датчика, соответствующего пустому и полному баку. Бортовой компьютер использует эти значения для построения линейной шкалы измерений. Точность калибровки напрямую влияет на достоверность показаний расхода топлива и прогноза запаса хода.

Порядок выполнения калибровки

Подготовьте автомобиль: установите на ровную поверхность, заглушите двигатель, включите зажигание (без запуска мотора).
Перейдите в сервисное меню БК:
- Удерживайте кнопку сброса суточного пробега
- Включите зажигание (не запуская двигатель)
- Дождитесь появления скрытого меню
Выберите раздел "Калибровка ДУТ" или аналогичный (название зависит от модели БК).
Калибровка "0" (пустой бак):
- Извлеките топливный насос через лючок бака
- Переместите поплавок ДУТ в крайнее нижнее положение
- Подтвердите значение на БК
Калибровка "1" (полный бак):
- Переместите поплавок ДУТ в крайнее верхнее положение
- Зафиксируйте значение на БК
Сохраните настройки через пункт меню "Записать" или "Сохранить".
Установите топливный модуль обратно, закройте лючок бака.

Критические параметры сопротивления ДУТ Приора:

Состояние бака	Сопротивление (Ом)
Полностью пустой	285-335
Половина бака	108-128
Полный бак	7-25

Важно: Фактические значения могут незначительно отличаться. Для точной настройки используйте мультиметр – замерьте сопротивление ДУТ при ручном перемещении поплавка в крайние положения перед вводом данных в БК. При расхождении эталонных и реальных показателей внесите в БК измеренные значения.

После калибровки выполните тестовую поездку. Проверьте синхронность изменений уровня топлива на БК и штатном указателе. При ошибках повторите процедуру, уделив внимание плотности контактов в разъёмах ДУТ и отсутствию перегибов проводов.

Программирование напоминаний ТО

Для настройки напоминаний о техническом обслуживании войдите в сервисное меню бортового компьютера. Удерживайте кнопку сброса суточного пробега при включенном зажигании до появления специального раздела.

Выберите пункт "ТО-1" или "ТО-2" в зависимости от типа обслуживания. Установите требуемый интервал срабатывания напоминания в километрах или месяцах, используя кнопки управления на панели БК.

Ключевые параметры настройки

Параметр	Диапазон значений	Шаг изменения
Пробег (км)	100-30 000	100
Время (мес)	1-24	1

После достижения заданного лимита на дисплее появится индикатор "SER" с мигающим символом гаечного ключа. Для сброса уведомления:

Заглушите двигатель
Зажмите кнопку сброса пробега
Включите зажигание без запуска мотора
Удерживайте кнопку 5 секунд до звукового сигнала

Проверьте корректность установок через тестовый режим: одновременное нажатие кнопок "Clock" и "Trip" при включенном зажигании отобразит все активные параметры ТО.

Настройка единиц измерения параметров

Бортовой компьютер Приоры позволяет выбирать между метрической и имперской системами отображения данных. Для переключения единиц используется комбинация кнопок управления на лицевой панели устройства. Основные параметры, доступные для кастомизации: скорость (км/ч или миль/ч), температура (°C или °F), давление (кПа, бар, psi) и расход топлива (л/100км или MPG).

Текущие настройки сохраняются в энергонезависимой памяти после выключения зажигания. Рекомендуется использовать метрическую систему (км/ч, °C) для соответствия обозначениям на дорожных знаках РФ. Некорректный выбор единиц может привести к ошибочной интерпретации показаний во время движения.

Алгоритм изменения конфигурации

При работающем зажигании нажмите центральную кнопку меню БК
Пролистайте до пункта "Настройки единиц" (Unit Settings)
Выберите параметр для изменения:
- SPEED UNIT: km/h или mph
- TEMP UNIT: °C или °F
- PRESSURE UNIT: kPa, bar, psi
Подтвердите выбор кнопкой "OK"

Параметр	Стандарт РФ	Альтернатива
Скорость	км/ч	миль/ч (mph)
Температура	°C	°F
Давление в шинах	кПа (2.2-2.4)	bar (2.2-2.4), psi (31-35)

Расчёт и отображение расхода топлива

Бортовой компьютер Приоры рассчитывает расход топлива двумя основными методами: мгновенный расход определяется в реальном времени на основе длительности импульсов впрыска форсунок и текущей скорости авто, используя формулу: Расход (л/ч) = (Время впрыска × Количество форсунок × Скорость потока топлива) / Период измерения. Средний расход вычисляется путём деления общего объёма потреблённого топлива на пройденное расстояние за выбранный интервал (обычно от заправки до заправки или с последнего сброса).

Данные выводятся на дисплей в формате литров на 100 км (л/100км). Система учитывает показания с датчиков:

Датчик коленвала – для определения оборотов двигателя
Датчик скорости – для учёта пройденного пути
Блок управления двигателем – для получения данных о времени открытия форсунок

Погрешность расчётов составляет 5-10% и зависит от:

Калибровочных коэффициентов в прошивке БК
Состояния топливной системы
Давления в шинах
Ровности дорожного покрытия

Контроль ошибок ЭБУ и их расшифровка

Бортовой компьютер Приоры предоставляет доступ к диагностическим кодам неисправностей (DTC), сохраняемым электронным блоком управления двигателем (ЭБУ). При обнаружении отклонений параметров работы систем ЭБУ фиксирует ошибку в энергонезависимой памяти и активирует индикатор "Check Engine" на приборной панели. Компьютер позволяет в реальном времени считать эти коды без посещения сервиса.

Для просмотра ошибок необходимо войти в диагностический режим БК: при включенном зажигании удерживается кнопка "Сброс суточного пробега", после чего на дисплее последовательно отобразятся текущие коды неисправностей. Каждая ошибка имеет уникальный буквенно-цифровой идентификатор формата P0XXX или U0XXX, где первая буква указывает на систему, а цифры – конкретную неисправность.

Расшифровка кодов ошибок

Основные категории кодов:

P0XXX – Неисправности силового агрегата (топливная система, зажигание, датчики)
P1XXX – Производительные коды (специфичны для автопроизводителя)
U0XXX – Проблемы взаимодействия электронных модулей (CAN-шина)

Примеры распространенных ошибок на Приоре:

Код	Описание	Возможные причины
P0030	Обрыв цепи нагревателя ДК1	Неисправность лямбда-зонда, проводки, реле
P0102	Низкий уровень сигнала ДМРВ	Загрязнение ДМРВ, подсос воздуха, обрыв проводов
P0300	Множественные пропуски зажигания	Свечи, катушки, топливный насос, низкая компрессия

После устранения неисправности коды необходимо удалить через меню БК (функция "Сброс ошибок"). Если ошибка не удаляется, это свидетельствует о:

Неустраненной физической неисправности
Повторяющемся сбое системы
Некорректной адаптации ЭБУ после ремонта

Важно: Коды указывают лишь на проблемный контур или датчик. Для точной диагностики требуется проверка параметров в реальном времени через режим "Данные ЭБУ" и дополнительное тестирование компонентов мультиметром.

Функция оповещения о превышении скорости

Данная функция непрерывно сравнивает текущую скорость автомобиля с заданным пользователем пороговым значением. При превышении лимита бортовой компьютер активирует визуальный и звуковой сигнал: на дисплее мигает цифровое значение скорости, сопровождаемое прерывистым звуковым оповещением. Это позволяет водителю своевременно скорректировать режим движения без необходимости постоянно отслеживать спидометр.

Настройка порога осуществляется через меню БК с помощью кнопок управления. Доступны два независимых профиля (например, для города и трассы), каждый из которых сохраняет индивидуальное значение. Для установки предела необходимо:

Выбрать пункт «Ограничение скорости» в настройках
Кнопками «+»/«-» задать нужное значение (шаг 1 км/ч)
Активировать профиль кнопкой «Ввод»

Технические особенности

Система использует данные штатного датчика скорости CAN-шины, что исключает погрешности спутниковых систем. Звуковой сигнал генерируется внутренним динамиком БК, громкость регулируется в общих настройках. Важные нюансы:

Оповещение прекращается при снижении скорости на 2 км/ч ниже установленного порога
При перезагрузке БК настройки сохраняются в энергонезависимой памяти
Функция остаётся активной при выключенном основном экране

Параметр	Характеристика
Диапазон настройки	30 - 240 км/ч
Задержка срабатывания	менее 0.3 сек
Тип индикации	Мигающий сегмент скорости + подсветка

Диагностика датчиков в реальном времени

Функция диагностики в реальном времени позволяет непрерывно отслеживать показания основных датчиков двигателя через дисплей бортового компьютера. Это обеспечивает оперативный контроль параметров работы силового агрегата без использования дополнительного оборудования, что критически важно для выявления скрытых неисправностей и предотвращения серьезных поломок.

Данные выводятся в цифровом или графическом формате с частотой обновления 1-2 раза в секунду, что позволяет фиксировать даже кратковременные отклонения от нормы. Пользователь может самостоятельно настраивать список отображаемых параметров через меню БК, группируя до 8 показателей на одном экране для удобства мониторинга.

Ключевые аспекты мониторинга

Датчик	Нормальные значения	Диагностируемые неисправности
ДПДЗ (дроссель)	0.45-0.55В (ХХ)	Зависание заслонки, износ резистивного слоя
ДМРВ	8-12 кг/ч (ХХ)	Загрязнение нити, завышение показаний
Лямбда-зонд	0.1-0.9В (колебания)	Замедленный отклик, обрыв нагревателя
Датчик детонации	0.2-1.5В (нагрузка)	Отсутствие сигнала, механические повреждения

При интерпретации данных учитывайте зависимость показаний от:

Температуры двигателя (холодный/прогретый)
Режима работы (холостой ход, ускорение, постоянная скорость)
Качества топлива и состояния фильтров

Типичные признаки неисправностей по данным мониторинга:

Постоянное напряжение лямбда-зонда вне диапазона 0.45В указывает на ошибки топливоподачи
Ступенчатые изменения показаний ДПДЗ при плавном нажатии педали – износ датчика
Отсутствие сигнала детонации при нагрузке – обрыв проводки
Завышенные показания ДМРВ на холостом ходу – загрязнение чувствительного элемента

Для точной диагностики сравнивайте показания взаимосвязанных датчиков: например, несоответствие между положением дросселя и расходом воздуха свидетельствует о подсосе неучтенного воздуха или негерметичности впускного тракта. Все критические отклонения автоматически фиксируются бортовым компьютером в журнале ошибок с указанием кодов неисправностей.

Распространённые ошибки при установке

Установка бортового компьютера на Приору требует точного соблюдения схемы подключения и внимательности к деталям. Нарушение этих правил часто приводит к некорректной работе устройства или полному отказу систем автомобиля.

Большинство ошибок возникает из-за невнимательности, использования некачественных материалов или недостаточного знания электросхемы авто. Ниже перечислены основные проблемы, с которыми сталкиваются пользователи при самостоятельном монтаже.

Типичные ошибки монтажа

Неправильное подключение к диагностической колодке
Перепутанные контакты K-Line или питания (особенно при отсутствии маркировки) приводят к отсутствию связи с ЭБУ. Проверьте распиновку колодки OBD-II для вашего года выпуска авто.
Ошибки в питании компьютера
Подключение напрямую к аккумулятору (без предохранителя) или к нестабильным цепям (например, габаритам) вызывает сбои. Используйте штатный плюс замка зажигания и надежную массу на кузов.
Механические повреждения проводки
Перетирание проводов о металлические кромки, фиксация кабелей без защитной гофры. Обязательно изолируйте трассы и избегайте натяжения.
Игнорирование совместимости с контроллером
Установка компьютеров, не поддерживающих протоколы Январь 7.2 / Bosch M7.9.7. Проверьте спецификацию БК перед покупкой.
Некорректная настройка после установки
Неверный ввод параметров авто (объём двигателя, тип КПП, размер колёс) искажает показания расхода, скорости, температуры.

Ошибка	Последствие	Решение
Короткое замыкание в цепях	Перегорание предохранителей, выход БК из строя	Проверка мультиметром до подачи питания
Плохой контакт в разъёмах	Периодическое отключение устройства	Очистка контактов, обжим клемм
Установка без демонтажа клеммы АКБ	Срабатывание ошибок ЭБУ, сброс настроек	Обязательное отключение аккумулятора перед работами

Проблемы с питанием компьютера: диагностика

Нестабильное питание бортового компьютера (БК) Приоры часто проявляется в самопроизвольных перезагрузках, гаснущем экране, сбоях показаний или полном отключении устройства. Эти симптомы могут возникать как при работающем двигателе, так и при использовании зажигания в положении "ACC". Источником проблем обычно служит цепь питания компьютера, включающая предохранители, реле, проводку и разъемы.

Первичная диагностика требует проверки целостности и контакта основных элементов цепи. Начинать следует с визуального осмотра и тестирования самых доступных компонентов, последовательно углубляясь в поиск неисправности. Использование мультиметра для замеров напряжений и "прозвонки" проводов обязательно.

Ключевые этапы диагностики

Выполняйте проверку в следующем порядке:

Предохранители:
- Найдите в монтажном блоке предохранитель F3 (15А), отвечающий за питание БК при включенном зажигании.
- Проверьте предохранитель F6 (10А) в блоке предохранителей салона (питание БК при выключенном зажигании для памяти).
- Осмотрите плавкие вставки на предмет перегорания или слабого контакта в гнездах.
Реле и массовые точки:
- Убедитесь в исправности реле зажигания (контакты K3 в монтажном блоке под капотом).
- Проверьте чистоту и надежность контакта массового провода БК (обычно черный, крепится к кузову возле ЭБУ).
Проводка и разъемы:
- Осмотрите колодку подключения БК на предмет окисления, подгоревших контактов или недожатых фиксаторов.
- "Прозвоните" мультиметром провода от монтажного блока до разъема БК (пин +12V при ACC – обычно желтый/красный, постоянный +12V – желтый).
- Проверьте отсутствие коротких замыканий в цепи питания на массу.

Замеры напряжений:

Точка замера	Ожидаемое значение	Условия
Пин "+12V ACC" колодки БК	~12-14В	Ключ в положении "ACC" или "ON"
Пин "Постоянное +12V"	~12В	Всегда (даже без ключа)
Пин "Масса" (GND)	Менее 0.5В	Относится к "-" АКБ

Важно: При выявлении обрыва или КЗ в проводке устраните причину повреждения (перетертости, контакт с горячими/движущимися частями) перед восстановлением цепи. Нестабильность напряжения генератора также может влиять на работу БК – проверьте его выходные параметры.

Отсутствие связи с ЭБУ: проверка CAN-подключения

Отсутствие связи между бортовым компьютером и ЭБУ часто вызвано проблемами в CAN-шине – основном канале обмена данными в автомобиле. CAN-линии (CAN-High и CAN-Low) физически соединяют блок управления двигателем с диагностическим разъёмом и другими узлами. Обрыв, короткое замыкание или плохой контакт в этой цепи приводят к невозможности считывания параметров двигателя, ошибкам или полному "зависанию" устройства.

Диагностику начинают с визуального осмотра целостности проводки возле диагностического разъёма OBD-II (расположен обычно под рулевой колонкой) и самого ЭБУ (в моторном отсеке). Особое внимание уделяют участкам, где провода могут перетираться о кузовные элементы. Далее необходима проверка целостности и сопротивления линий CAN с помощью мультиметра.

Этапы проверки CAN-подключения

Последовательно выполните следующие действия:

Отсоедините клеммы АКБ для обесточивания сети.
Проверьте разъёмы:
- На ЭБУ (контакты 6-CAN-High и 14-CAN-Low для стандарта ISO 15765-4).
- На диагностическом разъёме OBD-II (контакты 6-CAN-High, 14-CAN-Low).
- На колодке подключения бортового компьютера.
Убедитесь в отсутствии окислов, загрязнений и надёжности фиксации.
Измерьте сопротивление между CAN-H и CAN-L:
- Сопротивление на отключённом ЭБУ: 115-125 Ом (номинал для сети с двумя оконечными резисторами).
- Значения 60 Ом (один резистор) или бесконечность (обрыв) указывают на неисправность.

Прозвоните цепи на обрыв мультиметром в режиме диод/звонок между:

Точка A	Точка B	Норма
Контакт 6 (OBD-II)	Контакт 6 (ЭБУ)	Замкнуто (0 Ом)
Контакт 14 (OBD-II)	Контакт 14 (ЭБУ)	Замкнуто (0 Ом)
CAN-H (OBD-II)	"Масса"	Обрыв (∞)
CAN-L (OBD-II)	"Масса"	Обрыв (∞)

Проверьте напряжение при включённом зажигании (АКБ подключена):
- CAN-H: 2.5–3.5 В относительно "массы".
- CAN-L: 1.5–2.5 В относительно "массы".
- Разница потенциалов CAN-H и CAN-L: ~1 В (колеблется при работе).

Обнаружение отклонений на любом этапе требует углублённого поиска повреждения проводки или замены неисправного узла (ЭБУ, блок комбинации приборов). Короткое замыкание на "массу" или питание чаще всего вызвано перетёртой изоляцией.

Некорректные показания датчиков: калибровка

Калибровка датчиков в бортовом компьютере (БК) Приоры является ключевым методом устранения систематических ошибок в их показаниях. Она необходима, когда значения существенно отличаются от реальных измерений, несмотря на исправность самого датчика и целостность проводки. Чаще всего требуется калибровка датчиков температуры охлаждающей жидкости (ДТОЖ) и уровня топлива (ДУТ).

Процесс калибровки осуществляется через меню настроек самого бортового компьютера. Алгоритм и доступные параметры зависят от конкретной модели БК (например, Штат, Гамма, Премьер, Multitronics). Общий принцип заключается в сравнении текущего показания БК с эталонным значением и внесении поправки.

Порядок действий и ключевые моменты

Типичные шаги для калибровки (конкретные названия пунктов меню см. в инструкции к вашему БК):

Перейти в меню "Настройки" или "Калибровка" бортового компьютера.
Выбрать нужный датчик для корректировки (например, "Датчик температуры", "Датчик топлива").
Сравнить текущее значение, отображаемое БК, с реальным эталонным значением:
- Для ДТОЖ: эталоном служит показание диагностического прибора (сканера), подключенного к ЭБУ двигателя, при полностью прогретом до рабочей температуры двигателе.
- Для ДУТ: эталоном служит фактический уровень топлива в баке (например, полный бак, половина бака, резерв). Калибровка обычно делается по нескольким точкам.
Используя кнопки управления БК (чаще всего "+" и "-"), изменить калибровочный коэффициент или смещение так, чтобы показания БК совпали с эталонными.
Сохранить внесенные изменения (часто кнопкой "SET" или выбором пункта "Сохранить").

Важные аспекты калибровки:

Датчик	Особенности калибровки	Эталон
Датчик температуры (ДТОЖ)	Калибруется обычно по одной точке (прогретый двигатель).	Показания диагностического сканера на ЭБУ.
Датчик уровня топлива (ДУТ)	Требует калибровки по 2-4 точкам (например, ПУСТОЙ, 1/4, 1/2, ПОЛНЫЙ). Наиболее сложный процесс.	Фактический уровень топлива в баке.
Датчик напряжения	Калибруется реже, но возможна корректировка.	Показания точного мультиметра на клеммах АКБ.

Примечание для ДУТ: Калибровка датчика уровня топлива через БК корректирует интерпретацию сигнала бортовым компьютером. Она не решает проблем, вызванных неисправностью самого поплавка ДУТ (заедание, износ резистора) или его неправильной установкой (перекос). Если калибровка по точкам не дает стабильно правильных показаний во всем диапазоне – проблема, вероятно, в механической части датчика в баке.

Если после корректно проведенной калибровки показания датчика остаются неверными или "плавающими", необходимо проверить:

Исправность и надежность контактов в цепи датчика.
Состояние проводки на предмет обрывов или замыканий.
Работоспособность самого датчика (проверка сопротивления/напряжения).
Возможные ошибки ЭБУ двигателя, влияющие на данные.

Удаление ошибок после ремонта и сервиса

После выполнения ремонтных работ или технического обслуживания компонентов автомобиля, связанных с электронными системами управления, в памяти бортового компьютера Приоры (БК) часто сохраняются диагностические коды неисправностей (DTC). Эти ошибки могут оставаться активными или храниться в истории, даже если первоначальная неполадка устранена. Их наличие приводит к постоянному свечению индикатора "Check Engine" на приборной панели, что мешает контролю за появлением новых реальных неисправностей.

Своевременное удаление ошибочных кодов – обязательный этап завершения сервисных работ. Это позволяет убедиться в корректности проведенного ремонта, проверить реакцию систем на сброс и обеспечить точность дальнейшей диагностики. Игнорирование процедуры может маскировать актуальные проблемы или вызывать ложные срабатывания систем.

Процедура удаления ошибок

Для очистки памяти БК Приоры потребуется доступ к функционалу бортового компьютера или внешний диагностический сканер:

Через меню БК:
- Активируйте режим диагностики: при выключенном зажигании зажмите кнопку сброса суточного пробега.
- Не отпуская кнопку, включите зажигание (без запуска двигателя).
- Дождитесь завершения самодиагностики приборной панели.
- Используя кнопки БК (чаще всего кнопку "Ввод" или "Reset"), перейдите в раздел меню "Диагностика" или "Ошибки".
- Найдите опцию "Стереть ошибки", "Удалить коды" или "Clear DTC" и подтвердите действие.
С помощью OBD2 сканера:
- Подключите сканер к диагностическому разъему OBD-II (расположен под панелью слева от руля).
- Включите зажигание.
- Через ПО сканера выберите модель автомобиля (ВАЗ-2170/Lada Priora).
- Перейдите в раздел "Коды неисправностей".
- Выберите команду "Стереть коды ошибок", "Clear codes" или аналогичную.

Важные моменты:

Перед сбросом обязательно запишите все сохраненные коды – они помогут при повторном возникновении проблемы.
После удаления ошибок выключите зажигание на 10-15 секунд, затем снова включите и запустите двигатель. Проверьте, погасла ли лампа "Check Engine".
Проедьте 5-10 км в разных режимах (город, трасса), чтобы системы прошли самодиагностику. Проверьте, не вернулись ли ошибки.
Если индикатор загорается снова или ошибки немедленно возвращаются – причина неисправности не устранена и требует дополнительной диагностики.

Удаление ошибок не исправляет физические поломки датчиков, проводки или исполнительных механизмов. Эта процедура лишь очищает память контроллера, позволяя начать "мониторинг" работы систем с чистого листа после подтвержденного ремонта.

Список источников

Информация для статьи была систематизирована на основе анализа технической документации и практического опыта владельцев Lada Priora. Акцент сделан на официальные руководства и проверенные сообщества автомобилистов.

Следующие ресурсы содержат детальные сведения о функционале штатных и универсальных бортовых компьютеров, схемах подключения к электропроводке ВАЗ-2170, а также типовых ошибках при установке.

Ключевые информационные ресурсы

Официальное руководство по эксплуатации ВАЗ-2170 Приора (раздел "Электрооборудование")
Сервисные мануалы Autodata и ELSA по диагностике систем Lada Priora
Технические спецификации производителей БК (Gamma, Штат, Multitronics)
Архив тематических обсуждений на форуме priora-club.ru (разделы "Электроника" и "Установка оборудования")
Инструкции по установке бортовых компьютеров от дистрибьюторов автогаджетов
Видеоинструкции по подключению БК к CAN-шине Priora на платформе YouTube
Справочные материалы портала "Автоэлектрик ВАЗ" по распиновке разъёмов ЭБУ Январь 7.2
Статьи журнала "За рулём" об особенностях диагностики двигателей VAZ-21126
