Быстрая замена зеркального элемента на авто - 30 минут
Статья обновлена: 18.08.2025

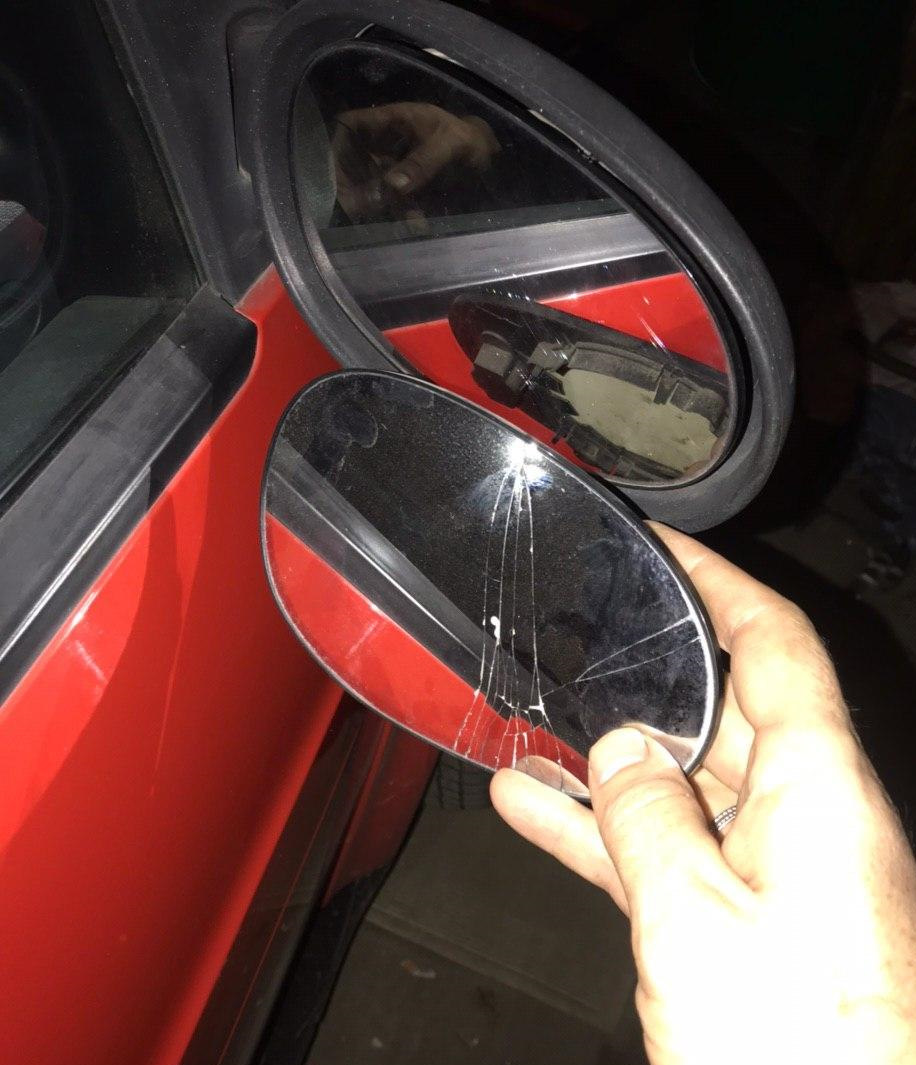

Повреждение бокового зеркала – распространённая проблема для автовладельцев, которая ухудшает обзорность и безопасность движения.
Не спешите обращаться в сервис: заменить зеркальный элемент можно самостоятельно без специальных навыков или дорогостоящих инструментов.
Это руководство покажет весь процесс от демонтажа старого зеркала до установки нового – выполним работу аккуратно и всего за полчаса.
Понадобится лишь крестовая отвёртка, пластиковый монтажный инструмент и новый зеркальный элемент, совместимый с вашей моделью автомобиля.
Определение типа крепления зеркала на автомобиле
Тип крепления определяет методику демонтажа и подбор совместимого нового элемента. Основные варианты фиксации включают болтовое соединение, клипсовые защелки и клеевое основание.
Для точной идентификации осмотрите зону установки, обращая внимание на видимые элементы крепежа и конструктивные особенности корпуса зеркала. Проверьте наличие технологических лючков или съемных заглушек на корпусе.
Методы определения
- Болтовое крепление: Ищите резиновые заглушки треугольной/круглой формы в нижней части зеркала. После их снятия откроется доступ к 2-3 болтам (обычно на 10 или 8 мм).
- Клипсы (защелки): Отсутствие видимых крепежных элементов. Требуется аккуратный поддев корпуса плоской лопаткой по периметру. Характерный щелчок при демонтаже подтвердит тип.
- Клеевая основа: Гладкая поверхность двери без технологических отверстий. Остатки старого двухстороннего скотча видны после отрыва зеркала.
| Тип крепления | Инструмент для демонтажа | Признаки |
| Болтовое | Головка Torx/T10, ключ на 8-10мм | Наличие съемных заглушек |
| Клипсовое | Монтажная лопатка, пластиковый скребок | Щелчки при нажатии на корпус |
| Клеевое | Фен, леска, обезжириватель | Следы вспененного скотча на кузове |
Важно: При клипсовом креплении предварительно прогрейте зону стыка феном (40-50°C) для предотвращения поломки пластиковых фиксаторов. Для болтовых соединений используйте динамометрический ключ с моментом затяжки 8-12 Н·м при установке.
Выбор нового зеркального элемента по марке авто
Точное соответствие марке, модели и году выпуска автомобиля – критически важный параметр при подборе зеркального элемента. Конструкции креплений, форма корпуса и геометрия стекла отличаются даже в рамках одного модельного ряда разных лет производства. Использование неоригинального или несоответствующего элемента приведет к проблемам с установкой и нарушению герметичности двери.
Помимо базовых параметров авто, учитывайте: тип крепления (болтовое/клеевое), наличие электрорегулировок, обогрева стекла, интегрированных повторителей поворота или подсветки. Цвет корпуса должен совпадать с цветом кузова (код краски указывается на шильдике автомобиля), либо выбирайте универсальные черные варианты для последующей покраски.
Ключевые критерии выбора
- VIN-код автомобиля – гарантирует 100% совместимость при заказе оригинальной запчасти
- Тип привода регулировок (электрический/механический)
- Функциональность: обогрев, АБС-пластик корпуса, датчики слепых зон
| Источник покупки | Преимущества | Недостатки |
|---|---|---|
| Официальный дилер | Идеальное соответствие, гарантия | Высокая цена (до +40%) |
| Проверенные аналоги (Febest, Meyle) | Оптимальное соотношение цены и качества | Требует сверки каталожных номеров |
Отключение подогрева зеркала (при наличии)
Перед демонтажем электронных компонентов зеркала обязательно обесточьте систему подогрева. Несоблюдение этого правила может привести к короткому замыканию или повреждению блока управления автомобиля. Убедитесь, что зажигание полностью выключено, а ключ извлечён из замка.
Определите тип подключения проводов подогрева: они могут крепиться через разъём-фишку либо отдельными клеммами к тыльной стороне зеркального элемента. В современных авто провода обычно объединены в жгут с сигнальным кабелем повторителя поворота (если он интегрирован в зеркало).
Порядок действий
Этап 1: Доступ к разъёмам
Снимите декоративную накладку корпуса зеркала внутри салона. Отсоедините колодку жгута проводов, ведущих к дверям, аккуратно отжав фиксатор замка.
Этап 2: Идентификация кабелей
Найдите провода подогрева по характерным признакам:
- Цветовая маркировка: красный/коричневый (+) и чёрный/синий (-) в 80% моделей
- Сечение проводов 0,75–1,5 мм² (тоньше силовых, толще сигнальных)
- Табличка с обозначениями на изоляторе колодки (значок «змейка на стекле»)
Этап 3: Отсоединение
Варианты отключения в зависимости от конструкции:
| Тип крепления | Действия |
|---|---|
| Разъём-фишка | Нажмите на пластиковый фиксатор, потяните колодку от контактов зеркала |
| Винтовые клеммы | Ослабьте отверткой гайки на 6–8 мм, извлеките провода |
| Общий жгут | Отсоедините весь блок, затем снимите фиксаторы с нужных проводов |
Финишная проверка: изолируйте оголённые концы проводов изолентой, даже если колодка снята полностью. Убедитесь, что кабели не касаются металлических элементов двери.
Защита окружающей краски малярным скотчем
Тщательно очистите прилегающие к зеркалу участки кузова обезжиривателем и чистой микрофибровой салфеткой. Удалите пыль, грязь и остатки воска, чтобы скотч надежно приклеился к поверхности без отслоений.
Используйте узкий малярный скотч шириной 15-20 мм для деликатной защиты. Начинайте оклейку в 3-5 см от основания зеркала, плавно огибая его контур с запасом 2 см на сторону. Разглаживайте ленту пальцем, избегая складок и пузырей.
Ключевые правила оклейки
- Перекрытие слоёв: Для сложных рельефов накладывайте полосы внахлёст на 30% ширины
- Уязвимые зоны: Усильте защиту на острых кромках кузова двойным слоем
- Важно: Не натягивайте скотч – это спровоцирует отклеивание
Проверьте герметичность границ: край ленты должен плотно прилегать по всему периметру. Особое внимание уделите стыкам возле креплений и проводов. При необходимости пройдитесь по кромкам пластиковым шпателем.
| Материал | Оптимальная ширина | Риски при ошибке |
| Бумажный скотч | 15-20 мм | Следы клея на ЛКП |
| Полипропиленовая лента | 25-30 мм | Повреждение краски при снятии |
Освобождение внутреннего пространства дверной карты
Найдите все крепежные элементы дверной карты: саморезы, пластиковые клипсы и фиксаторы, расположенные по периметру обивки. Проверьте зоны под подлокотником, в карманах и за декоративными заглушками – производители часто маскируют точки крепления.
Аккуратно демонтируйте пластиковые клипсы при помощи специального монтажного инструмента или плоской отвертки, обернутой тканью. Тяните обивку строго перпендикулярно плоскости двери, избегая перекоса, чтобы не сломать крепежные пистоны.
Последовательность демонтажа
- Снимите кнопку управления стеклоподъемником: подденьте корпус снизу и отсоедините разъем
- Удалите динамик (если он мешает): открутите крепежные винты, отключите провода
- Выкрутите саморезы вдоль торца двери и под дверной ручкой
- Потяните карту вверх для освобождения из пазов верхнего уплотнителя
Важные нюансы:
- Не отрывайте карту резко – внутри могут быть подключены тросики ручки открывания
- Пометьте позиции снятых клипс на скотч – при сборке это ускорит установку
- Проверьте наличие скрытых креплений за светодиодной подсветкой
| Тип крепежа | Инструмент для снятия | Риск повреждения |
| Пластиковые клипсы | Монтажная лопатка | Вырыв пистонов из карты |
| Торцевые саморезы | Крестовая отвертка | Срыв шлицов |
| Фиксаторы тросиков | Плоскогубцы | Деформация крепежного ушка |
Снятие пластиковой заглушки в зоне зеркала
Локализуйте пластиковую заглушку треугольной формы у основания зеркала со стороны двери. Она плотно фиксируется в проёме и маскирует крепёжные элементы.
Возьмите пластиковый монтажный клин или плоскую отвёртку, обёрнутую изолентой для защиты ЛКП. Аккуратно введите инструмент в узкую щель между заглушкой и дверной панелью.
Последовательность демонтажа
- Надавите инструментом вглубь щели на 5-7 мм, преодолевая сопротивление фиксаторов
- Проведите клином вдоль периметра заглушки, последовательно освобождая защёлки
- Подденьте элемент в месте освобождения последнего крепления
- Извлеките деталь движением на себя и вниз
| Тип крепления | Особенности снятия |
| Пластиковые защёлки (стандарт) | Требует равномерного поддевания по контуру |
| Резиновые уплотнители | Нужно предварительно сдвинуть уплотнительную ленту |
Отложите снятую заглушку на чистую поверхность во избежание царапин. Проверьте целостность фиксаторов – при обнаружении повреждений деталь требует замены.
Отсоединение колпака зеркала (если применимо)
Перед демонтажем зеркального элемента проверьте наличие съемного пластикового колпака, закрывающего точки крепления. Эта деталь присутствует не на всех моделях и обычно фиксируется защелками. Определите тип крепления визуально или по документации к автомобилю.
Работайте аккуратно, чтобы не сломать хрупкие пластиковые фиксаторы. Подготовьте тонкую неметаллическую монтажку или пластиковый медиатор для безопасного отжима защелок. Избегайте использования отверток или ножей во избежание царапин на лакокрасочном покрытии.
Последовательность действий
- Определите точки фиксации: осмотрите периметр колпака, нащупав пальцами места защелок (обычно 2-4 точки).
- Вставьте инструмент: введите пластиковую монтажку в щель между колпаком и корпусом зеркала возле защелки под углом 45°.
- Отожмите фиксатор: аккуратно надавите инструментом внутрь до характерного щелчка, освобождая крепление.
- Повторите для всех защелок: последовательно отсоедините остальные фиксаторы, двигаясь по периметру.
- Снимите колпак: потяните элемент на себя, удерживая открытыми защелки. При сопротивлении проверьте, все ли фиксаторы отстегнуты.
| Тип крепления | Особенности демонтажа |
| Верхние защелки | Требуют поддева монтажкой сверху вниз |
| Боковые фиксаторы | Инструмент вводится горизонтально от двери |
| Комбинированное | Сначала освобождайте нижние крепления |
Важно: Если колпак не поддается после отжима всех видимых защелок, проверьте наличие скрытого винта под поворотным элементом зеркала. В этом случае слегка поверните зеркальную часть вручную для доступа к крепежу.

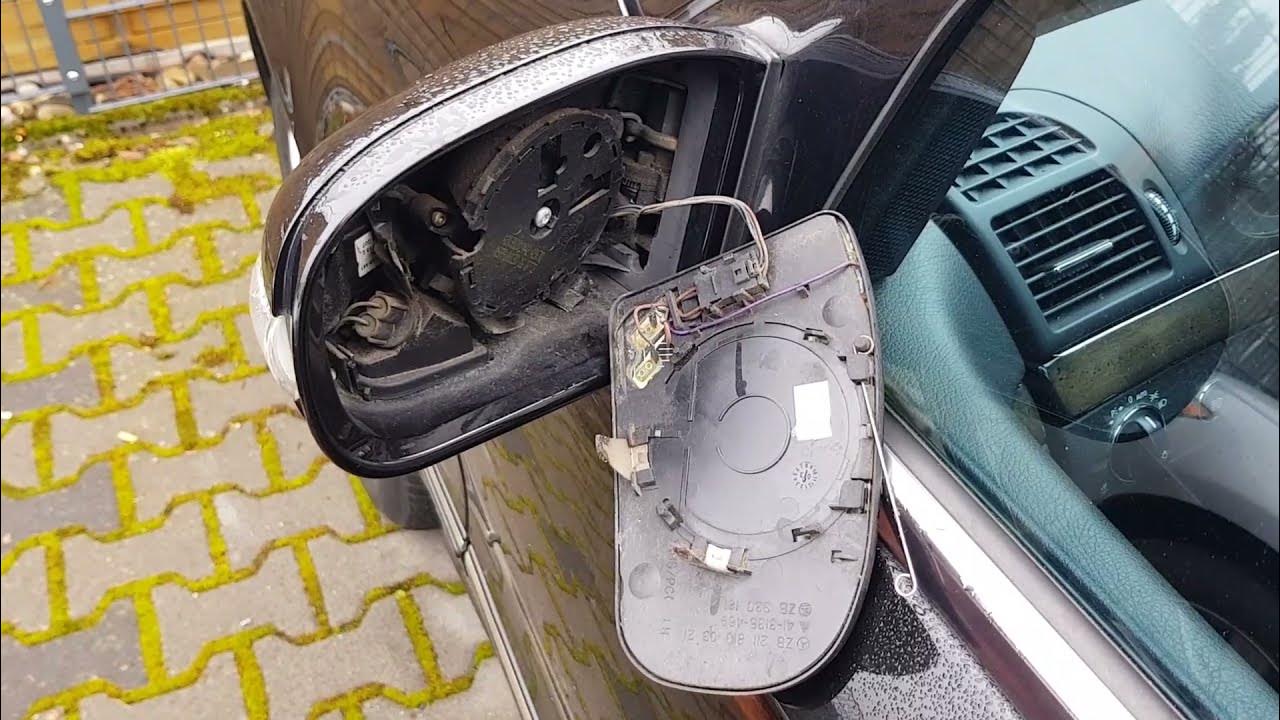

Извлечение электрического разъема питания
Найдите проводку, ведущую к внутренней части зеркального элемента со стороны двери. Проследите трассу проводов до пластикового коннектора прямоугольной формы, обычно фиксируемого язычковой защелкой. Убедитесь, что пальцы свободно помещаются в рабочую зону для манипуляций.
Визуально определите расположение фиксатора разъема – чаще всего он находится на верхней или боковой грани корпуса. Защелка имеет подвижный пластиковый рычаг, требующий аккуратного нажатия для освобождения контактов. Не применяйте силу до отстегивания механизма блокировки.
Порядок отсоединения
- Большим пальцем прижмите центральную часть фиксирующего язычка до характерного щелчка
- Удерживая защелку в утопленном положении, свободной рукой потяните корпус разъема к себе
- При сопротивлении проверьте полное отжатие фиксатора и слегка раскачайте коннектор из стороны в сторону
Предупреждение: Никогда не тяните за провода! Используйте только корпус разъема для демонтажа. Если коннектор не поддается, дополнительно осмотрите его на наличие скрытых второстепенных зажимов – некоторые модели имеют дублирующие элементы фиксации.
Выкручивание крепежных болтов или винтов
Обеспечьте стабильный доступ к крепежным элементам, удерживающим основание зеркала. Обычно требуется выкрутить 2-3 болта/винта, расположенных по периметру корпуса. Проверьте тип головок (крестообразные, шестигранные или Torx) и подготовьте соответствующий инструмент: отвертку, торцевой ключ или биту с трещоткой.
Перед началом работ очистите шлицы от грязи и коррозии с помощью щетки или сжатого воздуха. При сильном прикипании нанесите проникающую смазку WD-40 на резьбовые соединения и подождите 3-5 минут для лучшего проникновения состава.
Техника безопасного выкручивания
- Плотно вставьте инструмент в шлицы, удерживая его строго перпендикулярно поверхности крепежа
- Приложите постоянное давление вдоль оси болта для предотвращения срыва шлицов
- Поворачивайте против часовой стрелки плавными усилиями без рывков
- При сопротивлении: слегка ударьте по рукоятке инструмента молотком или используйте удлинитель для увеличения рычага
Если шлицы повреждены, используйте экстрактор для сорванных болтов или примените стягивающие клещи. Для винтов с контрящей гайкой внутри двери может потребоваться помощник, фиксирующий крепеж с обратной стороны. Все извлеченные элементы сложите в отдельную емкость во избежание потери.
| Тип проблемы | Решение |
| Заклинивший крепеж | Прогрев термофеном + резкое охлаждение смазкой |
| Сорванные шлицы | Экстрактор или сварка гайки |
| Вращение гайки внутри двери | Фиксация через технологическое отверстие |
После демонтажа осмотрите резьбу в посадочных отверстиях кузова. При наличии коррозии или заусенцев обработайте отверстия метчиком соответствующего размера. Это обеспечит надежную фиксацию нового зеркала и предотвратит перекосы при установке.
Маркировка проводов перед отсоединением
Необходимо точно идентифицировать каждый провод перед разъединением контактов. Цветовая маркировка производителей не всегда соответствует реальной функции цепи, а случайная перестановка проводов при сборке выведет из строя электропривод или обогрев зеркала.
Используйте бирки из малярной ленты или специальные клипсы с нумерацией. Дублируйте метки на самом проводе и на разъеме автомобильной проводки – это исключит ошибку при обратном подключении нового элемента.
Порядок действий
- Обесточьте цепь: снимите клемму с аккумулятора или предохранитель блока управления зеркалами.
- Сфотографируйте разъем: сделайте 2-3 детальных фото подключения под разными углами для резервной визуальной сверки.
- Маркируйте попарно:
- Оберните бирку вокруг провода с надписью (пример: "Левый верх / M1").
- Наклейте идентичную метку на соответствующий контакт в колодке автомобиля.
- Примените таблицу соответствия при сложной конфигурации:
| Провод в зеркале | Метка | Разъем в авто |
|---|---|---|
| Коричневый | A1 | Гнездо 3 |
| Синий/белая полоса | A2 | Гнездо 1 |
| Черный | A3 | Гнездо 2 |
Важно: отсоединяйте провода строго по одному – даже при наличии меток одновременное снятие всех контактов повышает риск путаницы. Для разноцветной изоленты используйте одинаковые комбинации на парных метках (пример: красная полоса + черная точка).
Снятие старого зеркала с дверной панели
Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с выключенным зажиганием. Подготовьте набор отверток (крестовую и плоскую), пластиковый монтажный инструмент для снятия обшивки и чистую ветошь для защиты поверхности двери.
Аккуратно демонтируйте внутреннюю дверную панель, открутив все крепежные винты в ручках и карманах. Используйте пластиковый инструмент, чтобы отсоединить клипсы по периметру панели без повреждения креплений. Отложите панель в безопасное место, предварительно отсоединив разъемы динамиков/подсветки при их наличии.
Порядок демонтажа зеркала
- Снимите треугольный декоративный кожух зеркала, поддев его плоской отверткой в месте защелок
- Отсоедините разъемы электропитания (обогрев, поворотные механизмы), нажав на фиксаторы
- Выкрутите три крепежных болта крестовой отверткой, удерживая зеркало снаружи
Важные нюансы:
- При наличии клеевого слоя прогрейте стык феном (60-70°C)
- Маркируйте провода цветными стикерами перед отсоединением
- Закройте отверстие в двере чистой тканью от пыли
| Тип крепления | Инструмент | Особенности |
| Болтовое | Отвертка T20/T25 | Потребуется магнит для удержания болтов |
| Клипсовое | Монтажная лопатка | Требует равномерного поддева со всех сторон |
Очистка посадочного места от загрязнений
Тщательно удалите остатки старого клея, герметика и грязи с поверхности кузова в зоне крепления зеркала. Используйте пластиковый скребок или шпатель для предварительной очистки, избегая царапин на лакокрасочном покрытии.
Обработайте зону специализированным обезжиривателем (уайт-спирит, изопропиловый спирт или автомобильный очиститель). Нанесите средство на безворсовую салфетку и протирайте поверхность до полного удаления следов клея, масляных пятен и мелких частиц.
Пошаговая инструкция
- Механическая очистка: аккуратно соскоблите крупные фрагменты клея пластиковым инструментом под углом 30° к поверхности.
- Первичное обезжиривание: смочите салфетку очистителем, круговыми движениями обработайте всю зону крепления.
- Удаление стойких загрязнений: для сложных остатков используйте аэрозольный очиститель адгезивов – распылите, выдержите 2 минуты, сотрите мягкой щёткой.
- Финишная обработка: протрите поверхность сухой чистой салфеткой, затем повторно обезжирьте.
Контроль качества: поверхность должна быть абсолютно сухой, гладкой и матовой. Проведите пальцем в латексной перчатке – не должно ощущаться липкости или шероховатостей.
Проверка совместимости нового корпуса зеркала
Сравните геометрию старого и нового корпуса, уделяя особое внимание контуру прилегания к двери и углам изгиба. Убедитесь, что крепежные отверстия на заменяемой детали полностью совпадают по расположению и диаметру с посадочными штырями на кузове автомобиля.
Проверьте тип и расположение электрических разъемов для функций подогрева, повторителей поворота или электропривода регулировки. Приложите новое зеркало к двери без фиксации, чтобы визуально оценить зазоры и отсутствие перекосов относительно линии кузова.
Ключевые параметры для сверки:
- Конфигурация крепежных элементов (количество, тип, межосевое расстояние)
- Расположение монтажных клипс и технологических пазов
- Длина проводов и тип коннекторов (цветовая маркировка контактов)
- Угол наклона основания относительно плоскости двери
Важно: даже при визуальном соответствии сверьте каталожный номер детали с рекомендациями производителя авто. Несоответствие формы креплений на 2 мм и более потребует замены корпуса.
Подключение электропроводки согласно маркировке
Сопоставьте провода нового зеркала с проводкой автомобиля по цветовой или символьной маркировке. Каждый контакт отвечает за конкретную функцию: питание, массу, подогрев, повторитель поворота или электропривод регулировки. Игнорирование соответствий вызовет короткое замыкание или некорректную работу систем.
Проверьте целостность изоляции проводов перед соединением. Используйте тестер для прозвонки цепей при отсутствии маркировки. Убедитесь, что разъемы зеркала и автомобильного штекера полностью совместимы по количеству и расположению контактов.
Стандартная схема соединений
| Цвет провода | Функция | Типовое обозначение |
|---|---|---|
| Красный | Постоянное питание +12V | B+ |
| Черный | Масса (GND) | ⊥ |
| Желтый | Подогрев стекла | ⋁ |
| Синий/Зеленый | Повторитель поворота | ↯ |
| Белый/Серый | Управление электроприводом | ◁▷ |
Порядок подключения:
- Зафиксируйте разъем автомобильной проводки в доступном положении.
- Совместите ключ-паз на разъемах зеркала и авто.
- Плотно состыкуйте коннекторы до характерного щелчка.
- Проверьте отсутствие перегибов и натяжения проводов.
При несовпадении разъемов:
- Соедините провода методом пайки с термоусадкой
- Используйте изолированные клеммы типа WAGO
- Запрещено применять изоленту без герметичной защиты
Обязательно проверьте работу всех функций до финальной сборки обшивки двери. Убедитесь в корректности регулировки угла наклона, реакции на поворотник и активации подогрева. Отсутствие реакции хотя бы одной системы требует повторной диагностики соединений.
Установка прокладки зеркала на уплотнитель
Перед монтажом нового зеркала тщательно очистите посадочную площадку на двери от грязи и остатков старого клея. Обезжирьте поверхность спиртовым раствором или специальным автомобильным очистителем для обеспечения максимального сцепления уплотнителя.
Снимите защитную плёнку с клейкого слоя прокладки. Аккуратно совместите отверстия под крепёжные шпильки зеркала с прорезями в уплотнителе, избегая перекосов. Не допускайте контакта клеевого слоя с посторонними поверхностями до фиксации.
Технология фиксации
- Прижмите уплотнитель к кузову, начиная от верхнего угла
- Прогладьте поверхность круговыми движениями от центра к краям
- Убедитесь в отсутствии пузырей воздуха под прокладкой
- Обеспечьте равномерное прилегание по всему периметру
Выполните предварительную примерку зеркала без окончательной затяжки гаек. Убедитесь в правильном положении элемента относительно линии кузова и соседних деталей. При необходимости скорректируйте положение прокладки в течение первых 3-5 минут после монтажа.
| Этап | Ключевое требование | Инструмент |
| Подготовка поверхности | Полное удаление влаги | Микрофибра, обезжириватель |
| Позиционирование | Совпадение технологических отверстий | Визуальный контроль |
| Фиксация | Равномерное давление | Резиновый шпатель |
После установки прокладки выдержите 15-20 минут перед монтажом зеркального элемента. Не мойте автомобиль и не подвергайте уплотнитель нагрузкам в течение 24 часов для полной полимеризации клеевого состава. Проверьте герметичность стыков после завершения работ.
Предварительная фиксация корпуса зеркала на место
Аккуратно поднесите корпус зеркала к месту установки на двери, совмещая монтажные шпильки с отверстиями в кузове. Удерживайте деталь одной рукой, контролируя плотность прилегания по всему периметру основания. Избегайте перекоса – зазоры между кузовом и пластиковым кожухом должны быть равномерными.
Проверьте соосность крепежных элементов: штифты должны беспрепятственно входить в технологические отверстия. При обнаружении несовпадения аккуратно подкорректируйте положение корпуса, не прилагая избыточного усилия. Убедитесь, что провода электропривода (если есть) не пережаты между деталью и кузовом.
Этапы временной фиксации
- Зафиксируйте корпус малярным скотчем в трех точках: верхний угол, нижний угол и центральная часть. Ленты должны располагаться под углом к кузову для надежного удержания.
- Проверьте подвижность зеркала: осторожно нажмите на корпус в разных направлениях – он не должен смещаться или отходить от поверхности.
- Визуально оцените симметрию относительно второго зеркала и лобового стекла. Критерии выравнивания:
- Параллельность линии капота
- Одинаковый наклон относительно центральной оси автомобиля
- Равное расстояние до стыка передней стойки
Важно: Не используйте обычный скотч – он оставит липкие следы. При работе с электрорегулировкой не подключайте разъем до окончательной установки. Если корпус прилегает неплотно, ослабьте фиксацию и повторите позиционирование.
| Проблема | Решение |
|---|---|
| Зазор в верхней части | Ослабить скотч, слегка сдвинуть корпус вперед |
| Перекос по вертикали | Проверить посадку нижних шпилек, выровнять по дверному контуру |
| Смещение относительно лобового стекла | Сравнить с противоположным зеркалом, откорректировать угол |
Затяжка крепежных элементов с правильным усилием
Перетяжка болтов и гаек деформирует пластиковые детали корпуса зеркала или повреждает резьбу, создавая риск вибрации и поломки. Недотяжка приведет к люфту элемента, что вызовет дребезжание на неровностях и возможное самопроизвольное откручивание во время движения.
Используйте только ручные инструменты: крестовую отвертку или торцевой ключ подходящего размера. Электрические шуруповерты и гайковерты неприменимы из-за невозможности точного контроля усилия – они мгновенно превысят допустимый момент затяжки.
Порядок и техника затяжки
Выполняйте финальную затяжку в строгой последовательности:
- Предварительная сборка: Наживите все крепежи пальцами до упора, убедившись в отсутствии перекосов.
- Диагональная схема: Если крепежей три или более, затягивайте их по диагонали (как при установке колеса), чтобы нагрузка распределялась равномерно.
- Многоэтапное усилие:
- Первый проход: дотяните каждый элемент до легкого сопротивления (примерно 30% от итогового усилия)
- Второй проход: доложите оставшееся усилие плавным движением
Контроль момента: При отсутствии динамометрического ключа ориентируйтесь на тактильные ощущения:
- Пластиковый корпус: усилие должно быть таким, чтобы крепеж плотно сел без деформации детали
- Металлические шпильки: затяжка до состояния "упора" с легким поджатием (не более 1/8 оборота после касания)
| Тип крепежа | Рекомендуемое усилие |
|---|---|
| Винты М4 (пластик) | 1.5-2.5 Н·м (доли оборота после касания) |
| Гайки М6 (металл) | 8-10 Н·м (фиксация без деформации) |
После монтажа проверьте отсутствие зазоров в месте прилегания зеркала к кузову. Возьмитесь за корпус и попытайтесь пошатать его рукой – допустимый люфт не превышает 1-2 мм.
Тестирование регулировок зеркала (электрических/механических)
После установки нового зеркала критически важно проверить функциональность его регулировок. От этого зависит безопасность вождения и корректный обзор слепых зон.
В зависимости от типа привода процедура тестирования отличается. Убедитесь в плавности хода и отсутствии посторонних шумов при выполнении проверки.
Электрические регулировки:
- Включите зажигание без запуска двигателя
- Используйте штатный переключатель на водительской панели
- Проверьте движение зеркала во всех направлениях (вверх/вниз, влево/вправо)
- Убедитесь в отсутствии заеданий и плавности хода
- Проверьте функцию подогрева (если установлена)
Механические регулировки:
| Действие | Критерий проверки |
| Ручное перемещение зеркала | Плавность хода без чрезмерных усилий |
| Фиксация положения | Отсутствие самопроизвольного смещения |
| Проверка шарнира | Отсутствие люфтов и скрипов |
При обнаружении проблем с регулировками немедленно прекратите эксплуатацию автомобиля. Проверьте правильность подключения разъемов (для электрорегулировки) или целостность механического крепления.

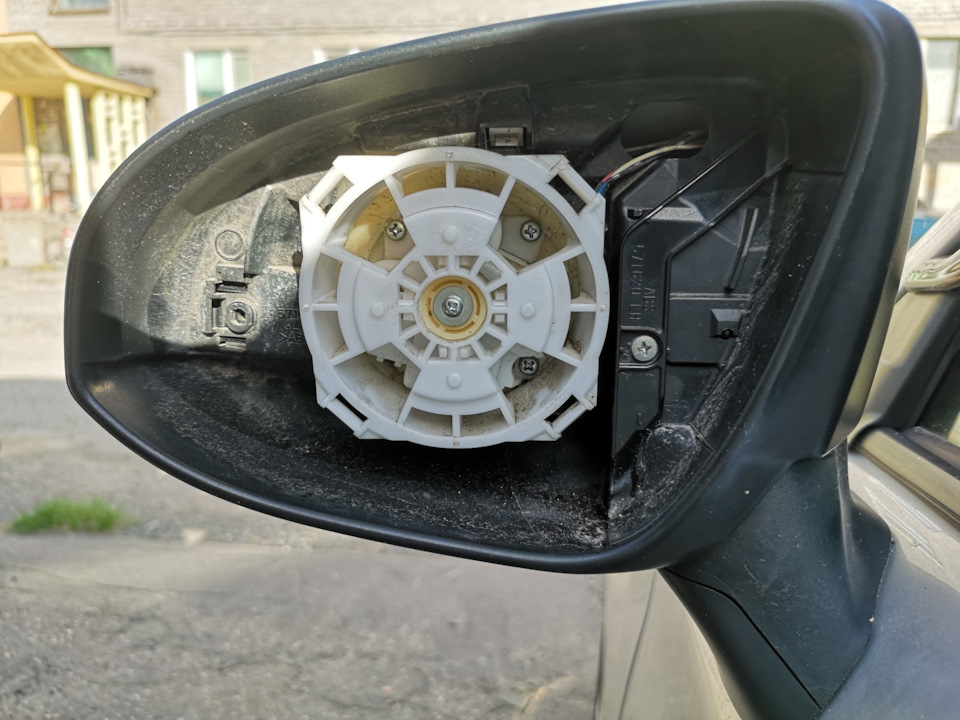

После установки нового зеркального элемента убедитесь в корректной работе системы подогрева. Это критически важно для безопасности вождения в условиях низких температур и влажности.
Проверка выполняется непосредственно после подключения разъемов и сборки облицовки зеркала. Убедитесь, что зажигание автомобиля включено.
Проверка работоспособности подогрева
Выполните следующие шаги для тестирования функции:
- Найдите кнопку обогрева зеркал на приборной панели (обычно обозначена иконкой прямоугольника с волнистыми линиями или символом решетки).
- Активируйте систему. В большинстве моделей подогрев автоматически отключается через 10-15 минут – следите за индикатором на кнопке.
- Проведите рукой в 1-2 см от поверхности зеркала через 3-4 минуты после включения. Должно ощущаться явное тепло.
- При наличии конденсата или льда: проверьте равномерное испарение влаги по всей площади стекла в течение 5-7 минут.
При отсутствии нагрева:
- Проверьте целостность контактной колодки на тыльной стороне зеркала
- Протестируйте предохранитель F3 в монтажном блоке (номинал 5-10А)
- Убедитесь в отсутствии окислов на клеммах дверной проводки
Установка декоративного колпака
Проверьте чистоту посадочной поверхности зеркала и отсутствие повреждений на крепежных элементах нового колпака. Убедитесь, что все фиксаторы и клипсы на детали целы, а уплотнительный контур не деформирован.
Совместите верхний край колпака с пазами на корпусе зеркала под углом 30-45 градусов. Легким движением заведите верхние фиксаторы в монтажные гнезда до характерного щелчка, контролируя плотность прилегания.
- Плавно надавите на центральную часть колпака, двигаясь от верхней зоны к нижней
- Зафиксируйте боковые крепления последовательным нажатием по периметру
- Проверьте срабатывание всех клипс – должен раздаться равномерный щелчок по контуру
Финишная проверка
| Критерий | Метод контроля |
| Отсутствие зазоров | Проведите пальцем по стыку – ноготь не должен заходить в щель |
| Подвижность | Попытайтесь сдвинуть колпак – допустим люфт не более 1 мм |
| Визуальное соответствие | Сравните линию сопряжения с заводской на противоположном зеркале |
Важно: При сопротивлении установке не применяйте ударные инструменты – снимите колпак и перепроверьте совпадение меток креплений. Деформация фиксаторов потребует замены детали.
Защелкивание пластиковых фиксаторов внутри двери
Плотно прижмите корпус зеркала к посадочному месту на двери, совместив все пластиковые фиксаторы с соответствующими пазами. Убедитесь, что элементы идеально состыкованы без перекосов перед фиксацией.
Поочередно надавливайте большими пальцами на каждый фиксатор строго перпендикулярно поверхности до характерного щелчка. Начинайте с центральных креплений, перемещаясь к краям для равномерного распределения нагрузки. Избегайте бокового давления на защелки во избежание поломки.
Контроль качества фиксации
- Проведите визуальный осмотр: все фиксаторы должны быть полностью утоплены в пазах.
- Потяните зеркало на себя с умеренным усилием – отсутствие люфта подтвердит правильность установки.
- Протестируйте ручную регулировку зеркала, убедившись в плавности хода без посторонних скрипов.
Сборка элементов дверной карты
После установки нового зеркального элемента и проверки его функциональности, приступайте к обратной сборке обшивки двери. Тщательно очистите посадочные поверхности от остатков старого герметика или загрязнений, используя обезжириватель и чистую ветошь. Убедитесь, что все технологические отверстия под крепеж и проводку свободны.
Аккуратно поднимите дверную карту, совместив ее крепежные клипсы с отверстиями в металлической основе двери. Начинайте фиксацию с нижнего края, равномерно прижимая карту по периметру до характерных щелчков пластиковых фиксаторов. Особое внимание уделите зоне вокруг ручек и подлокотника – эти участки требуют плотного прилегания.
Финишные операции
- Верните на штатные места декоративные заглушки крепежных винтов, аккуратно защелкнув их до упора.
- Установите динамик (при демонтаже), подключив клеммы и зафиксировав корпус винтами.
- Вставьте подлокотник в пазы, наживите крепежные болты и равномерно затяните их крестовой отверткой.
Проверьте работоспособность всех элементов: плавность хода стеклоподъемников, отсутствие перекосов при открытии/закрытии ручки и стабильность крепления карманов. При необходимости усильте прижим проблемных участков, аккуратно подбивая карту ребром ладони.
| Элемент | Контрольная точка |
|---|---|
| Клипсы | Отсутствие зазоров по периметру |
| Электропроводка | Фиксация хомутов, отсутствие перегибов |
| Механизмы | Свободный ход тросиков и тяг |
Настройка угла обзора водительского зеркала
Правильная регулировка гарантирует полный контроль над дорожной обстановкой и минимизирует слепые зоны. Неверный угол создаёт опасные ситуации при перестроении и движении задним ходом.
Займите стандартное положение водителя перед началом регулировки. Убедитесь, что сиденье и руль отрегулированы под ваш рост, а спина плотно прижата к креслу.
Порядок регулировки
- Левой рукой возьмитесь за внешний край корпуса зеркала
- Плавно изменяйте угол наклона до визуализации линии горизонта в верхней трети отражающей поверхности
- Добейтесь отображения заднего крыла автомобиля в нижнем левом углу зеркала (примерно 5-10% площади)
- Проверьте обзор: в зеркале должны одновременно просматриваться:
- Полоса движения позади автомобиля
- Соседняя полоса справа
- Участок дороги на расстоянии 50-60 метров
Контрольная проверка: при движении по прямой машина, идущая позади, должна плавно переходить из салонного зеркала в боковое без "провалов" в слепой зоне. Избегайте чрезмерного захвата салона авто – это сокращает угол обзора дороги.
Проверка видимости с места водителя
После установки зеркального элемента критически важно проверить качество обзора с водительского места. Неправильная регулировка создаст слепые зоны, что напрямую влияет на безопасность движения и повышает риск столкновения при перестроении или парковке.
Займите стандартное положение за рулём: отрегулируйте сиденье и руль под свой рост, прижмитесь спиной к креслу, возьмитесь за руль в положении "без пятнадцати три". Убедитесь, что поза соответствует вашей привычной посадке во время вождения – только так оценка будет объективной.
Порядок проверки обзора
- Статичная проверка заднего вида
В салонном зеркале должен полностью просматриваться задний стеклянный проём автомобиля. Боковые стойки кузова не должны перекрывать более 10% обзора. - Контроль боковых секторов
В новом боковом зеркале:- Край автомобиля должен занимать не более ⅕ ширины отражения
- Чётко просматривается полоса движения сбоку на расстоянии 15-20 метров
- Горизонт делит зеркало пополам (50% небо/50% дорога)
- Тест на слепые зоны
Попросите помощника медленно обойти автомобиль по кругу на расстоянии 2-3 метров. Фиксируйте моменты, когда объект:- Исчезает из салонного зеркала
- Появляется в боковом зеркале
- Выходит из зоны видимости зеркал в периферийный обзор
При движении на закрытой площадке проверьте реакцию на внезапные объекты (конусы, коробки), размещённые в зонах традиционного "слепого" обзора. Если элементы не обнаруживаются в зеркалах до момента попадания в периферию – отрегулируйте угол наклона повторно.
Проверка зеркала пассажирской стороны
Убедитесь, что автомобиль стоит на ровной поверхности припаркованным с включенным ручным тормозом. Переключите коробку передач в нейтральное положение или режим "Park" для автоматических трансмиссий.
Сядьте на место водителя и отрегулируйте сиденье в стандартное положение для управления. Закройте все двери и пристегните ремень безопасности для корректной оценки углов обзора.
Проверка угла обзора
Проведите визуальный осмотр зеркала по алгоритму:
- Сфокусируйтесь на заднем стекле – оно должно полностью просматриваться в зеркале
- Проверьте боковой обзор – в нижнем углу должна быть видна ручка задней двери
- Оцените охват слепой зоны – при движении по прямой должны просматриваться 2 метра дороги за автомобилем
| Параметр | Норма | Дефект |
| Стабильность крепления | Без вибрации при работе двигателя | Дребезжание при 2000 об/мин |
| Целостность стекла | Отсутствие трещин и сколов | Радиальные повреждения >5 мм |
Важно: При обнаружении дефектов из таблицы или нарушении углов обзора требуется замена элемента. Проверьте работу механизмов регулировки – наклон должен изменяться без заеданий при перемещении джойстика.
Протестируйте подогрев (если предусмотрен) – через 3 минуты включения конденсат должен полностью испариться. Убедитесь в отсутствии перекосов корпуса – зазоры между зеркалом и дверью должны быть равномерными по всему периметру.
Окончательная проверка всех крепежных точек
Убедитесь, что все болты, гайки и клипсы полностью затянуты согласно спецификации производителя. Проверьте отсутствие перекосов элемента, плотно захватив зеркало рукой и аккуратно покачивая его в разных направлениях – люфт или скрип указывают на недотяжку.
Протестируйте электроподогрев (если предусмотрен), подключив зажигание и активировав соответствующую кнопку в салоне. Через 2-3 минуты наружная поверхность должна ощутимо нагреться. Для механических регулировок проверьте плавность хода привода, вращая регулятор из салона во всех направлениях.
Контрольный список операций
- Визуальный осмотр стыков: между кузовом и элементом не должно быть неравномерных зазоров
- Проверка герметизации: при наличии водоотводящих каналов убедитесь в отсутствии перегибов резинового уплотнителя
- Функциональное тестирование: для электрорегулировки – полный цикл смены положений, для складывающихся моделей – 3-4 цикла ручного сложения
| Тип крепежа | Метод проверки |
| Болты/гайки | Повторная протяжка динамометрическим ключом |
| Пластиковые клипсы | Нажатие на корпус до характерного щелчка |
| Клеммы проводки | Контроль защелкивания фиксатора и отсутствия окислов |
После мойки автомобиля осмотрите зону установки изнутри салона – появление капель воды на обшивке двери свидетельствует о нарушении герметичности монтажа.
Тест стабильности при вибрации кузова
После установки нового зеркального элемента критически важно проверить его устойчивость к вибрациям, возникающим при движении автомобиля. Неплотная фиксация может привести к дребезжанию, смещению угла обзора или даже отрыву детали во время эксплуатации.
Для имитации нагрузок выполните ручную проверку: плотно упритесь ладонями в кузовные панели рядом с установленным зеркалом. Создайте ритмичные колебания средней интенсивности, сопоставимые с вибрацией на неровной дороге.
Процедура контроля
- Проверка крепления основания:
- Наблюдайте за местом соединения зеркала с кузовом во время вибрации
- Отсутствие смещений и посторонних звуков (треск, скрип) подтверждает надежность монтажа
- Контроль подвижных элементов:
- Потрясите корпус зеркала, удерживая его за внешний край
- Шарниры и электропривод (если есть) не должны издавать люфтов
- Тест стабильности регулировок:
- Установите зеркало в крайнее положение
- Повторите вибрационное воздействие – угол обзора обязан сохраняться
При обнаружении дефектов немедленно прекратите тест. Проверьте затяжку крепежных болтов, целостность пластиковых фиксаторов и правильность посадки клипс. Повторяйте проверку после каждого исправления монтажа.
Удаление защитного покрытия с нового зеркала
Перед установкой аккуратно снимите транспортировочную плёнку с лицевой поверхности зеркала. Захватите уголок защитного слоя ногтем или пластиковым скребком, избегая контакта с металлическими инструментами, чтобы не поцарапать отражающее покрытие.
Медленно потяните плёнку параллельно плоскости стекла под углом 10-15 градусов, контролируя отделение по всей площади. При сопротивлении прогрейте покрытие феном на низкой температуре (40-50°C) – это ослабит клеевой слой без риска перегрева.
Ключевые этапы обработки поверхности
После удаления плёнки выполните финишную очистку:
- Протрите зеркало безаммиачной стеклоочистительной жидкостью
- Удалите разводы микрофибровой салфеткой круговыми движениями
- Проверьте отсутствие ворсинок под косым углом освещения
Избегайте применения составов на основе:
- Ацетона
- Абразивных паст
- Щелочных растворителей
| Материал | Рекомендация |
|---|---|
| Салфетка | Мягкая микрофибра без швов |
| Очиститель | Специализированный для зеркал |
Обработка стыков силиконовым герметиком (опционально)
Герметизация стыков защищает крепления и внутренние элементы зеркала от попадания влаги, пыли и дорожных реагентов. Это предотвращает коррозию крепежа и продлевает срок службы детали, особенно в регионах с агрессивными климатическими условиями.
Используйте автомобильный силиконовый герметик, устойчивый к перепадам температур и УФ-излучению. Черный или прозрачный состав подбирайте под цвет кузова для малозаметности шва.
Технология нанесения
- Обезжирьте стык спиртовым очистителем
- Надрежьте носик тубы герметика под углом 45°
- Наносите тонкую непрерывную полосу по периметру зеркала
- Смочите палец в мыльном растворе и аккуратно разгладьте шов
- Удалите излишки салфеткой до застывания
Избегайте попадания герметика на линзу зеркала и лакокрасочное покрытие. Время полимеризации – 12-24 часа (уточните в инструкции к составу). В этот период исключите мойку автомобиля и воздействие сильных струй воды.
Контроль отсутствия зазоров после установки
После фиксации зеркала визуально осмотрите периметр крепления под разными углами. Обратите особое внимание на зоны возле крепежных отверстий и изгибов кузова – здесь чаще всего образуются неравномерные промежутки. Используйте источник направленного света (фонарик или переносную лампу) для выявления даже минимальных теней, указывающих на неплотное прилегание.
Проведите тактильную проверку: плотно прижмите пальцы к стыку корпуса зеркала и двери, медленно ведя рукой по всей длине соединения. Контролируйте отсутствие провалов, выступов или упругих деформаций. Сравните зазор с заводской установкой на противоположной стороне автомобиля – расхождение не должно превышать 1-2 мм.
Критерии успешной проверки:
- Равномерность линии стыка – отсутствие волнообразных искривлений по всему контуру
- Стабильность усилия при нажатии – корпус не должен "пружинить" или смещаться
- Отсутствие вибрации – при постукивании по зеркалу костяшками пальцев
Утилизация старого зеркального элемента
После замены зеркала не выбрасывайте старый элемент в бытовой мусор. Стеклянные и пластиковые компоненты требуют специальной переработки из-за возможного содержания токсичных веществ и сложной структуры.
Автомобильные зеркала часто содержат амальгаму (тонкий слой серебра или алюминия), химические покрытия и полимерные слои, которые при разрушении загрязняют почву и воду. Неправильная утилизация может привести к административным штрафам в соответствии с экологическим законодательством.
Порядок безопасной утилизации
Выполните следующие действия для экологичной передачи старого зеркала:
- Защита от осколков: Оберните элемент плотной тканью или поместите в картонную коробку, зафиксировав скотчем.
- Поиск пункта приёма:
- Крупные автосервисы (часто принимают запчасти на утилизацию)
- Специализированные центры переработки автостекла
- Мобильные эко-пункты (уточните график работы в вашем городе)
- Передача на переработку: Сдайте упакованный элемент сотруднику пункта приёма. Требуйте подтверждающий документ при необходимости.
Важно! Не пытайтесь самостоятельно разбирать зеркало – жидкие кристаллы в электронных моделях и отражающие покрытия требуют профессиональной демеркуризации.
| Тип покрытия | Способ обработки |
|---|---|
| Металлическая амальгама | Химическая нейтразация в вакуумных камерах |
| Пластиковый корпус | Дробление с последующей грануляцией |
| Электропроводящие элементы | Сепарация цветных металлов |
Проверка отсутствия инструментов в дверной полости
Визуально осмотрите внутреннее пространство дверной полости через технологическое отверстие, используя фонарик для лучшей видимости. Особое внимание уделите углублениям возле крепежных точек и направляющим стеклоподъемника, где часто застревают мелкие детали.
Медленно проведите рукой вдоль нижней части дверной полости, проверяя отсутствие гаек, шайб или отверток. При необходимости удалите посторонние предметы магнитным щупом или пинцетом, избегая повреждения проводки и подвижных элементов.
Критические зоны для контроля
- Около лючков динамиков - магнитные элементы притягивают металлический крепеж
- Под монтажными платформами - слепые зоны, где скатываются мелкие предметы
- Вдоль гидроизоляционной мембраны - особенно в местах ее неплотного прилегания
| Тип инструмента | Риск при забывании | Способ извлечения |
|---|---|---|
| Болты/гайки | Заклинивание механизмов | Магнитный съемник |
| Пластиковые клипсы | Затруднение движения стекла | Длинногубцы |
| Отвертки | Повреждение проводки | Пинцет с загнутым концом |
После извлечения всех посторонних предметов встряхните дверь с умеренным усилием, прислушиваясь к дребезжанию. Повторно осмотрите полость при прямом свете, убедившись в отсутствии теней от оставшихся инструментов.
Важно: Не устанавливайте обшивку до подтверждения чистоты полости - повторный демонтаж увеличит время работ вдвое. Проверку считайте завершенной только при полной видимости металлической основы дверного каркаса без посторонних элементов.
Финишная очистка рабочих поверхностей
Тщательно протрите все прилегающие к зеркалу участки кузова чистой микрофибровой салфеткой, удаляя остатки клея, отпечатки пальцев и пыль. Особое внимание уделите зоне вокруг крепежных отверстий и контуру установочной площадки – малейшие загрязнения нарушат герметичность нового элемента.
Обезжирьте поверхность спиртовым очистителем без добавок, используя безворсовую салфетку. Наносите состав круговыми движениями от центра к краям, избегая попадания жидкости на лакокрасочное покрытие. Дождитесь полного испарения раствора перед монтажом – обычно 2-3 минуты при комнатной температуре.
Контрольные точки очистки
- Посадочный гнезд – проверьте отсутствие крошек старого скотча
- Резиновый уплотнитель – удалите силиконовые следы ватной палочкой
- Клеммы электропитания – очистите контакты от окислов
| Материал | Назначение | Важно! |
|---|---|---|
| Изопропиловый спирт | Обезжиривание пластика | Не применять на резине |
| Пластиковый скребок | Снятие крупных загрязнений | Работать под углом 30° |
- Проведите пальцем в перчатке по очищенной зоне – поверхность должна быть абсолютно гладкой
- Используйте фонарик для выявления незаметных разводов
- При обнаружении дефектов повторите обезжиривание
Тест-драйв для проверки вибрации зеркал
После установки нового зеркального элемента выполните обязательную проверку на вибрацию в движении. Эта процедура выявит недостаточное крепление или заводской брак детали, которые могут ухудшить обзорность.
Проведите тест-драйв на разных скоростных режимах, обращая внимание на поведение зеркал при разгоне, наборе скорости и езде по неровностям. Фиксируйте любые колебания отражающей поверхности.
Порядок проведения проверки
- Начните движение по ровному участку дороги со скоростью 40-50 км/ч
- Плавно разгонитесь до 70 км/ч, наблюдая за зеркалами в течение 30 секунд
- Проедьте по участку с мелкой дорожной рябью на скорости 60 км/ч
- Выполните плавный подъём/спуск по дороге с уклоном 5-7%
- Осуществите контрольный разгон до 90-100 км/ч на трассе (где разрешено)
Критерии оценки результатов:
| Допустимо | Лёгкое дрожание при разгоне по гравийному покрытию |
| Недопустимо | Смазанное изображение на ровном асфальте выше 60 км/ч |
| Требует замены | Автоколебания ("хлопки") при закрытых окнах |
При обнаружении вибрации проверьте последовательно: затяжку крепёжных болтов, состояние демпферных прокладок, отсутствие контакта зеркала с корпусом. Если проблема сохраняется - обратитесь к продавцу для гарантийной замены элемента.
Список источников
При подготовке руководства использовались технически точные и проверенные материалы, обеспечивающие безопасность выполнения работ. Основной акцент сделан на универсальные методики, применимые к большинству современных автомобилей.
Ниже перечислены ключевые ресурсы, на основе которых составлена инструкция по замене зеркального элемента:
- Официальные сервисные мануалы производителей автомобилей
- Видеоинструкции по демонтажу дверных панелей от сертифицированных автотехников
- Специализированные автомобильные справочники по кузовному ремонту
- Технические бюллетени о крепежных системах зеркал
- Отчеты о тестировании электроразъемов зеркальных модулей
- Рекомендации производителей автокомпонентов по установке сменных элементов
