Быстрый демонтаж прикуривателя ВАЗ своими силами
Статья обновлена: 18.08.2025
Сломанный или неработающий прикуриватель в автомобиле ВАЗ мешает использовать гнездо для зарядки устройств.
Снять его самостоятельно можно за пару минут без специальных инструментов.
Главное – знать правильную последовательность действий и избежать повреждения элементов панели.
Отключение минусовой клеммы аккумулятора перед работой
Всегда обесточивайте бортовую сеть перед демонтажем прикуривателя, отключив аккумулятор. Это исключит риск короткого замыкания при случайном касании клемм или проводов. Работа под напряжением опасна и может повредить электрооборудование автомобиля.
Начинайте с минусовой клеммы («–»), так как её отсоединение первым разрывает цепь массы. Контакт с кузовом при снятии плюсового провода в этом случае не вызовет искрения. Помните: нарушение последовательности повышает вероятность повреждения АКБ и ЭБУ.
Порядок безопасного отключения
- Заглушите двигатель, извлеките ключ из замка зажигания.
- Наденьте защитные перчатки (резиновые или прорезиненные).
- Ослабьте гайку крепления минусовой клеммы ключом на 10 мм.
- Снимите клемму с вывода АКБ, отведите провод в сторону.
- Изолируйте контакт тряпкой или пластиковой крышкой.
Проверьте отсутствие контакта клеммы с аккумулятором – она не должна касаться металлических поверхностей. Только после этого приступайте к демонтажу прикуривателя. Для восстановления питания после работ подсоедините сначала плюсовую клемму, затем минусовую.
Снятие пластиковой панели тоннеля пола ВАЗ
Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности, а рычаг коробки передач переведен в нейтральное положение. Приготовьте крестовую отвертку и пластиковый монтажный инструмент для аккуратного демонтажа без повреждения клипс.
Снимите пластиковую накладку рычага КПП, поддев ее по периметру. Открутите саморезы крепления подстаканника или пепельницы, расположенные внутри углублений. Проверьте наличие дополнительных винтов под резиновыми заглушками в районе передней части тоннеля.
Пошаговый процесс демонтажа
- Отсоедините разъем подсветки прикуривателя, нажав на фиксатор
- Снимите рукоятку стояночного тормоза: потяните вверх до щелчка, поверните на 90° и снимите с оси
- Подденьте пластиковым инструментом передний край панели тоннеля возле педального узла
- Последовательно освободите клипсы по бокам тоннеля, двигаясь к задней части салона
- Приподнимите панель вверх, освобождая фиксаторы вокруг основания рычага КПП
- Отведите панель назад для полного отсоединения от тоннеля
Важно: не прикладывайте чрезмерное усилие при снятии – пластиковые крепления хрупкие. Если клипса не поддается, проверьте наличие скрытых винтов. При замене прикуривателя сразу осмотрите состояние проводов и колодки подключения на предмет оплавлений.
После установки нового прикуривателя монтаж выполняется в обратной последовательности. Убедитесь, что все разъемы подключены, а панель плотно зафиксирована клипсами по всему периметру перед затяжкой крепежных винтов.
Демонтаж элементов центральной консоли вокруг прикуривателя
Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте тонкую плоскую отвертку или пластиковый медиатор для аккуратного снятия пластиковых элементов без повреждений.
Найдите технологические пазы по периметру рамки прикуривателя. Аккуратно подденьте рамку отверткой, начиная с нижней части, и двигайтесь по контуру, последовательно освобождая фиксаторы. Избегайте чрезмерных усилий – пластик может треснуть.
Последовательность разборки
- Снимите декоративную накладку гнезда прикуривателя, поддевая ее отверткой через пазы до характерного щелчка отстегивающихся клипс.
- Открутите крепежные винты, открывшиеся после снятия рамки (обычно 2-3 штуки крестовой отверткой).
- Извлеките блок прикуривателя, потянув его на себя вместе с проводами. Если мешает подсветка – отсоедините разъем лампочки.
Важно: При отсоединении колодки питания запомните или сфотографируйте расположение проводов:
| Цвет провода | Назначение |
| Красный/оранжевый | Плюс 12V от аккумулятора |
| Черный/коричневый | Земля (масса) |
| Синий/зеленый | Подсветка (+ при включении габаритов) |
Если прикуриватель заклинил, нанесите WD-40 на внутренний механизм через отверстие, выждите 5-7 минут. Проверните металлический патрон пассатижами с тряпичной прокладкой против часовой стрелки.
При установке нового прикуривателя заведите провода в посадочное отверстие до щелчка фиксаторов. Проверьте работу устройства до сборки консоли, подключив аккумулятор.
Доступ к задней части гнезда прикуривателя
Для демонтажа гнезда необходимо получить доступ к его тыльной стороне, где расположены провода питания и крепежные элементы. На большинстве моделей ВАЗ (например, 2108-2115, Lada Priora/Kalina/Granta) гнездо прикуривателя установлено в тоннеле между передними сиденьями либо на центральной консоли.
Снимите пластиковую накладку (туннель), внутри которой расположен прикуриватель. Крепление обычно осуществляется:
- Саморезами под крестовую отвертку – под ковриками или в боковых нишах
- Пластиковыми клипсами – подденьте край накладки монтажной лопаткой
- Комбинированным способом – проверьте наличие скрытых креплений под пепельницей
После снятия туннеля:
- Отключите клемму АКБ для предотвращения КЗ
- Найдите провода (красный – "+12V", черный/коричневый – "масса"), подключенные к гнезду
- Отожмите фиксаторы колодки проводов или отсоедините клеммы
- Выдавите гнездо наружу через посадочное отверстие
Важно: При наличии подсветки отсоедините дополнительный разъем со светодиодом. Если гнездо не выталкивается пальцами, аккуратно подденьте его сзади плоской отверткой через технологические прорези.
Изучение системы крепления прикуривателя в гнезде
Конструкция прикуривателя ВАЗ включает металлический корпус с фиксирующими лепестками, которые удерживают устройство в гнезде за счет упругой деформации. Основной узел крепления расположен в нижней части корпуса, где два симметричных стальных лепестка расходятся под углом, создавая распорное усилие против стенок разъема.
Нагревательный элемент соединен с контактной шайбой в центре дна, которая при установке замыкает электрическую цепь на массу автомобиля. Боковые поверхности корпуса гладкие, без резьбы или дополнительных фиксаторов, что позволяет демонтировать узел исключительно осевым усилием после разблокировки лепестков.
Ключевые компоненты фиксации
- Упругие лепестки – изогнутые пластины из пружинной стали, создающие сопротивление при извлечении
- Центральный контакт – передает ток на спираль через изолированное основание
- Направляющие пазы – обеспечивают правильную ориентацию в гнезде
| Элемент | Материал | Функция |
| Корпус | Сталь/пластик | Защита внутренних компонентов |
| Лепестки | Пружинная сталь | Механическая фиксация в гнезде |
| Изолятор | Термостойкий пластик | Предотвращение КЗ |
Для успешного демонтажа необходимо преодолеть упругое сопротивление лепестков, которые прижимаются к стенкам гнезда. Сила фиксации регулируется заводом таким образом, чтобы устройство надежно удерживалось при вибрациях, но позволяло извлечь его ручным усилием без инструментов при правильном воздействии.
Определение типа фиксатора конкретной модели ВАЗ
Тип крепления прикуривателя в автомобилях ВАЗ напрямую зависит от модели и года выпуска. Основные различия заключаются в конструкции фиксирующей гильзы и способе её крепления к консоли.
Наиболее распространены два варианта: пружинные лепестки по окружности (классический тип) и боковые пластинчатые фиксаторы (часто встречается в современных моделях). Для точного определения визуально осмотрите основание прикуривателя внутри гнезда.
Методы распознавания типа фиксации
Классический фиксатор (ВАЗ 2101-2107, Нива):
- Внутри гнезда видны 2-4 тонких металлических лепестка, равномерно расположенных по кругу
- Лепестки пружинят при нажатии и удерживают корпус за счёт напряжения
- Снятие осуществляется поддеванием отвёрткой через прорезь в гильзе
Пластинчатый фиксатор (Lada Granta, Vesta, XRAY):
- На корпусе прикуривателя заметны две симметричные прямоугольные прорези
- Внутри гнезда расположены подпружиненные металлические пластины
- Фиксация происходит защёлкиванием пластин в боковых пазах
| Модели ВАЗ | Тип фиксатора | Идентифицирующий признак |
| 2101-2121, "Классика" | Лепестковый | Круговая прорезь на гильзе |
| Lada Kalina, Priora | Комбинированный | Наличие боковых пазов + лепестки |
| Vesta, Granta, XRAY | Пластинчатый | Две прямоугольные прорези на корпусе |
Важно: На некоторых моделях (например, Lada Largus) используется клеевой монтаж гильзы. В таком случае прикуриватель извлекается вращением против часовой стрелки с одновременным подтягиванием на себя.
Аккуратное отсоединение электрического разъема проводов
Перед манипуляциями обязательно снимите минусовую клемму с аккумуляторной батареи для предотвращения короткого замыкания. Убедитесь в отсутствии напряжения на проводах мультиметром или тестером – это критически важный этап электробезопасности.
Разъем прикуривателя ВАЗ обычно оснащен пластиковым фиксатором-защелкой. Внимательно осмотрите соединение со всех сторон: язычок блокировки чаще расположен сверху или сбоку корпуса. Не применяйте грубую силу – это приведет к поломке удерживающего элемента.
Пошаговая инструкция по отсоединению
Правильная последовательность действий:
- Зафиксируйте корпус разъема большим и указательным пальцем
- Указательным пальцем второй руки плавно нажмите на фиксирующий язычок до характерного щелчка
- Без рывков потяните разъем вдоль оси проводов, раскачивая из стороны в сторону с амплитудой 2-3 мм
Если контакты прикипели из-за окисления:
- Обработайте соединение WD-40 или изопропиловым спиртом
- Выждите 3-5 минут для проникновения состава
- Повторите попытку отсоединения с легким проворачиванием разъема
| Тип разъема | Особенности | Риски |
| Стандартный 2-pin | Прямоугольный корпус, верхняя защелка | Хрупкость фиксатора |
| Цилиндрический | Круглое соединение, боковой замок | Закисание контактов |
При замене разъема маркируйте провода цветной изолентой перед отсоединением. Проверьте состояние контактных штекеров – подгоревшие или деформированные элементы требуют замены колодки. После установки нового прикуривателя подключите разъем до щелчка фиксатора.
Освобождение распорных усиков металлического патрона
Распорные усики фиксируют патрон в гнезде прикуривателя, и для демонтажа требуется их принудительное сжатие. Эти металлические лепестки расположены симметрично по бокам корпуса и упираются в бороздки на внутренней стенке гнезда.
Перед манипуляциями обесточьте бортовую сеть, сняв клемму «минус» с аккумулятора. Убедитесь, что патрон полностью остыл – это исключит ожоги при случайном касании.
Порядок освобождения усиков
- Возьмите тонкую плоскую отвёртку (шириной 3-5 мм) или металлический крюк.
- Через центральное отверстие патрона аккуратно зацепите первый распорный усик изнутри, потянув его к центру до характерного щелчка.
- Повторите операцию для второго усика, располагающегося напротив первого. Усики должны полностью отжаться от стенок гнезда.
Важно: Не прикладывайте чрезмерное усилие – это может сломать фиксаторы или деформировать корпус патрона.
| Типовая ошибка | Последствие | Решение |
|---|---|---|
| Сжатие только одного усика | Перекос патрона в гнезде, заклинивание | Обязательно освобождать оба фиксатора |
| Использование толстого инструмента | Повреждение керамического держателя спирали | Применять тонкие отвёртки или спецкрюк |
После освобождения фиксаторов патрон легко извлекается из гнезда рукой. Если элемент не выходит – проверьте, полностью ли отжаты оба усика.
Как сжать фиксирующие лепестки прикуривателя
После извлечения декоративной накладки прикуривателя из гнезда внимательно осмотрите металлический корпус. Вы увидите два или три упругих лепестка по бокам, которые удерживают устройство в посадочном месте. Эти элементы необходимо аккуратно сжать внутрь для освобождения прикуривателя.
Возьмите тонкую плоскую отвертку с шириной жала 3-5 мм. Поочередно подводите инструмент к основанию каждого лепестка, контролируя усилие. Нажимайте отверткой строго перпендикулярно к корпусу, постепенно загибая металлические "усики" внутрь до характерного щелчка.
Порядок действий при сжатии лепестков
- Фиксируйте корпус прикуривателя пальцами одной руки
- Вводите отвертку между лепестком и корпусом под углом 90°
- Создавайте равномерное давление до полного прижатия лепестка
- Повторите операцию для всех фиксаторов по кругу
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Чрезмерное усилие | Деформация/поломка лепестка | Давить до легкого щелчка, не более |
| Косой угол нажатия | Соскальзывание отвертки | Контролировать перпендикулярное положение |
| Одновременное сжатие | Перекос корпуса в гнезде | Обрабатывать лепестки поочередно |
Корпус прикуривателя в автомобилях ВАЗ крепится в панели приборов с помощью фиксирующих металлических лепестков. Для его извлечения потребуется минимум инструментов – плоская отвертка или пластиковый монтажник. Предварительно убедитесь, что зажигание выключено, а сам прикуриватель остыл после последнего использования.
Избегайте чрезмерных усилий при демонтаже, чтобы не повредить пластиковые элементы торпедо или проводку. Если корпус не поддается, аккуратно подденьте его с разных сторон поочередно – часто лепестки закисают или деформируются со временем.

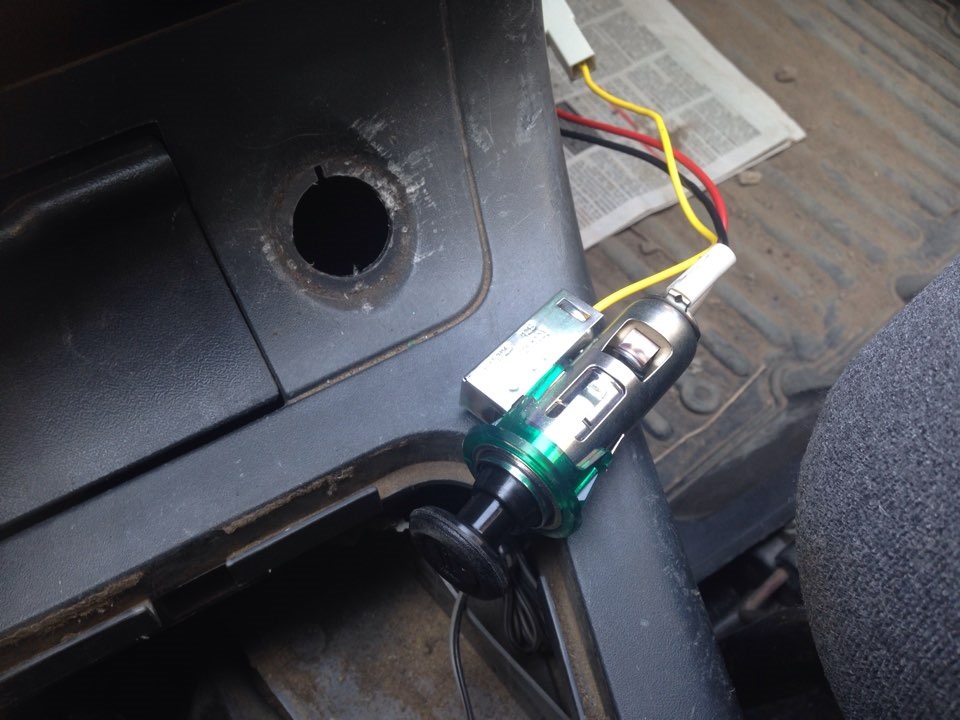

Извлечение корпуса прикуривателя из посадочного места
Выполните следующие действия для безопасного демонтажа:
- Снимите гнездо прикуривателя: нажмите на центральный нагревательный элемент до характерного щелчка и извлеките его из корпуса пальцами.
- Определите точки фиксации: визуально найдите 2-4 металлических усика по периметру корпуса, упирающихся в панель изнутри.
- Подденьте корпус:
- Вставьте плоскую отвертку между панелью и внешним ободком корпуса
- Аккуратно надавите на ближайший фиксирующий лепесток внутрь
- Повторите операцию для остальных усиков по диагонали
- Извлеките корпус: когда все фиксаторы отжаты, потяните корпус наружу вместе с подключенными проводами.
При сложностях с доступом к лепесткам используйте два тонких инструмента одновременно. Если фиксаторы сломались, потребуется замена корпуса – восстановлению они не подлежат.
| Тип крепления | Особенности демонтажа | Распространенные модели ВАЗ |
|---|---|---|
| 4 металлических лепестка | Поддевать строго напротив каждого усика | 2110, 2114, Priora |
| 2 пружинные скобы | Требует сжатия скоб через технологические отверстия | Kalina, Granta |
После извлечения отсоедините клеммы питания, нажав на пластиковые фиксаторы разъема. Не дергайте за провода – это может привести к обрыву контактов. Для установки нового прикуривателя повторите действия в обратном порядке, убедившись в надежной фиксации лепестков.
Очистка контактов от следов окисления и нагара
После извлечения прикуривателя из гнезда внимательно осмотрите металлические контакты внутри него и на клеммах в самом гнезде автомобиля. Окисление проявляется белесым или зеленоватым налетом, нагар – черным или темно-коричневым слоем сажи. Эти отложения критично ухудшают проводимость тока.
Для очистки подготовьте ватные палочки, мелкозернистую наждачную бумагу (№600-800), технический спирт или очиститель контактов. При работе с гнездом в торпедо обесточьте цепь, сняв клемму "-" с аккумулятора на 5 минут – это исключит короткое замыкание.
Последовательность очистки
- Обработка прикуривателя:
- Плотно оберните ватную палочку наждачной бумагой абразивной стороной наружу.
- Аккуратно протрите боковую цилиндрическую поверхность прикуривателя и его центральный контакт (штифт на дне).
- Сотрите остатки пыли чистой палочкой, смоченной в спирте.
- Чистка гнезда:
- Визуально определите расположение пружинящих контактов внутри стакана гнезда (обычно 2-3 полоски).
- Сверните наждачную бумагу в плотный узкий конус или используйте тонкую отвертку, обернутую абразивом.
- Вращательными движениями обработайте внутренние стенки стакана и центральную клемму на дне, удаляя нагар.
- Промойте контакты гнезда спиртом, используя ватную палочку или баллончик с распылителем.
Контрольная проверка: После полного высыхания спирта установите прикуриватель в гнездо. При правильной очистке он должен надежно фиксироваться, а при нажатии – быстро нагреваться и автоматически отщелкиваться. Если проблема сохраняется, проверьте предохранитель F16 (15А) в монтажном блоке и целостность проводов.
Проверка целостности нагревательного элемента
После демонтажа прикуривателя визуально осмотрите спираль на предмет механических повреждений: разрывов, деформаций или сильного почернения. Отсутствие видимых дефектов не гарантирует исправность, поэтому требуется инструментальная диагностика мультиметром.
Переведите мультиметр в режим измерения сопротивления (Ω) с минимальным диапазоном (обычно 200 Ом). Обязательно отсоедините провода питания от клемм прикуривателя перед проверкой, чтобы исключить ложные показания и возможное короткое замыкание.
Последовательность измерения
- Приложите щупы мультиметра к центральному контакту и металлическому корпусу гнезда прикуривателя.
- Зафиксируйте показания на дисплее:
- Исправный элемент: сопротивление 1-5 Ом (значение зависит от модели).
- Обрыв спирали: показание "1" или "OL" (бесконечность).
- Короткое замыкание: сопротивление близко к 0 Ом.
- Дополнительно проверьте отсутствие контакта между центральной клеммой и корпусом при отжатой кнопке прикуривателя (должна быть "бесконечность").
Обрыв или короткое замыкание требуют замены нагревательного элемента. При неоднозначных показаниях очистите контакты от нагара спиртом и повторите замер.
Диагностика состояния проводов и изоляции
Внимательно осмотрите провода, подключенные к прикуривателю, на предмет механических повреждений. Ищите трещины, потертости, оплавленные участки или следы перегрева на изоляции. Проверьте отсутствие перегибов, защемлений проводки элементами торпедо, особенно в зоне выхода кабеля из гнезда прикуривателя.
Убедитесь в надежности контактных соединений: отсоедините разъемы и осмотрите клеммы на окисление, коррозию или следы искрения. Проверьте фиксацию проводов в колодках – они не должны шататься или выпадать при легком подергивании. Особое внимание уделите черному проводу массы, часто крепящемуся к кузову винтом возле гнезда.
- Тестирование целостности цепи:
- Отключите разъем прикуривателя
- Переведите мультиметр в режим прозвонки (Ω)
- Одним щупом коснитесь центрального контакта гнезда, другим – плюсового провода (обычно красный/желтый). Звуковой сигнал подтвердит целостность
- Проверьте массу: щуп на боковой контакт гнезда и черный провод/кузов авто
- Проверка на КЗ:
- Отсоедините провода от прикуривателя
- Замерьте сопротивление между плюсовым проводом и кузовом мультиметром
- Показатель «∞» (разрыв) – норма, «0» – сигнализирует о коротком замыкании
Зачистка посадочного гнезда от мусора и грязи

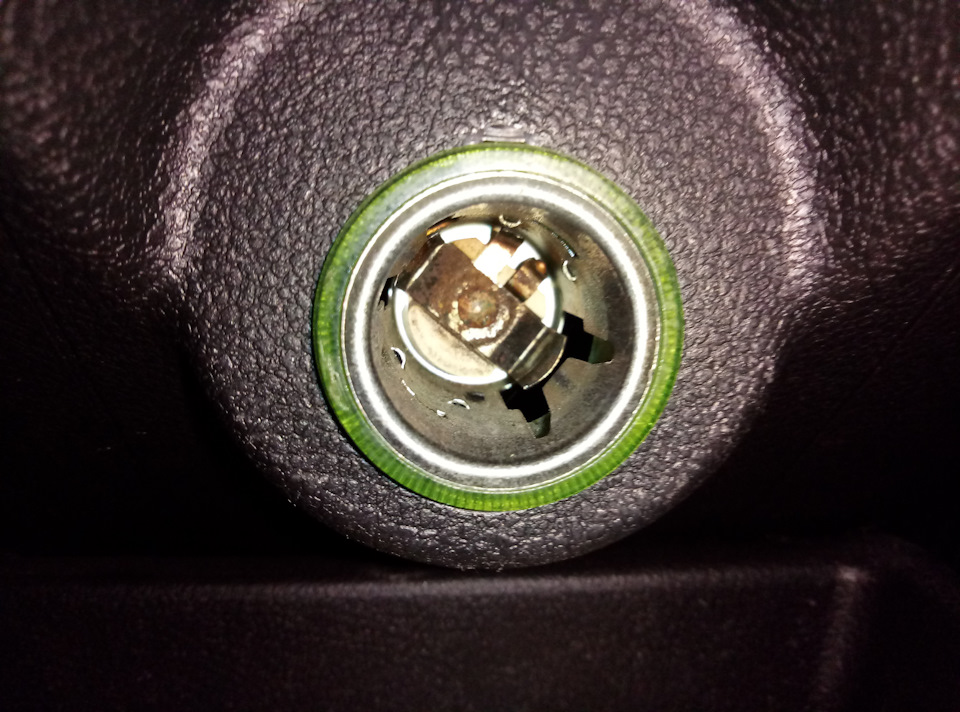

После извлечения прикуривателя внимательно осмотрите металлическое гнездо в панели автомобиля. Часто внутри скапливаются окурки, крошки, пыль или ржавчина, что нарушает контакт и мешает фиксации устройства.
Используйте пинцет или тонкие плоскогубцы для удаления крупных посторонних предметов. Действуйте аккуратно, чтобы не повредить токопроводящие элементы внутри гнезда.
Технология очистки контактов
Основные этапы:
- Обработайте гнездо сжатым воздухом (баллончиком или компрессором) для выдувания мелкой пыли
- Протрите внутренние стенки ватной палочкой, смоченной в:
- Спирте
- WD-40
- Спецочистителе электронных контактов
- Удалите окислы с центрального контакта ластиком или мелкой наждачной бумагой (зернистость 800+)
Проверьте целостность боковых пружинных фиксаторов – они должны плотно удерживать прикуриватель. При необходимости аккуратно подогните их тонкой отверткой.
| Тип загрязнения | Инструмент для удаления | Важные нюансы |
|---|---|---|
| Крошки/песок | Пылесос, сжатый воздух | Не допускайте попадания мусора в блок предохранителей |
| Липкие отложения | Спиртовой раствор | Отключите питание перед обработкой |
| Коррозия | Наждачная бумага, очиститель контактов | После зачистки нанесите токопроводящую смазку |
После чистки обязательно просушите гнездо сухой салфеткой. Убедитесь в отсутствии влаги перед установкой прикуривателя – это предотвратит короткое замыкание.
Обработка токоведущих частей контактной смазкой
После демонтажа прикуривателя тщательно осмотрите его контактные элементы и гнездо в панели автомобиля ВАЗ. Основные токоведущие части – центральный штырь, боковые лепестки гнезда и пружинный механизм нагревательного элемента. Любые следы окисления (белый или зеленоватый налет), нагар или загрязнения ухудшают контакт, приводя к нестабильной работе или полному отказу устройства.
Очистите контакты от окислов с помощью мелкозернистой наждачной бумаги (например, 800-1000 грит) или специального электротехнического очистителя-растворителя. Удалите всю пыль и остатки абразива. Нанесите минимальное количество токопроводящей смазки (например, Molykote HSC Plus, Liqui Moly Kupfer-Spray или отечественный аналог ЦИАТИМ-201) только на металлические поверхности контактов – центральный штырь прикуривателя и пружинные лепестки в гнезде.
Ключевые правила обработки
- Не используйте обычные смазки (типа Литол или графитка) – они не проводят ток и ухудшают контакт.
- Избегайте избыточного нанесения – слой должен быть тонким, чтобы смазка не притягивала пыль и не мешала соединению.
- Обрабатывайте только металл – попадание состава на пластиковые детали прикуривателя или гнезда недопустимо.
Такая обработка обеспечит надежный электрический контакт, защитит поверхности от коррозии и продлит срок службы узла. После высыхания смазки (1-2 минуты) установите прикуриватель на место и проверьте его работоспособность.
Сборка исправного прикуривателя после ремонта
Убедитесь, что все отремонтированные или замененные компоненты полностью исправны: биметаллический диск должен мгновенно разгибаться при остывании, керамический патрон – не иметь трещин, а спираль нагревательного элемента – равномерно натянута без разрывов. Тщательно очистите металлические контакты корпуса и центрального штыря от окислов или нагара мелкой наждачной бумагой.
Аккуратно поместите нагревательный элемент с фиксатором в керамический патрон, соблюдая первоначальную ориентацию деталей. Убедитесь, что провода питания не пережаты корпусом и надежно припаяны к центральному штырю и внешней цанге, соблюдая полярность – центральный контакт всегда "плюс".
Порядок сборки
- Вставьте керамический патрон с нагревателем в металлический корпус до характерного щелчка
- Наденьте декоративную пластмассовую обойму, совместив выступы с пазами на корпусе
- Зафиксируйте обойму металлическим кольцом, аккуратно поджав его плоскогубцами по периметру
- Установите подсветку (если предусмотрена), проверив плотность прилегания светофильтра
| Критичные моменты | Последствия ошибки |
| Перепутанная полярность проводов | Короткое замыкание при установке в гнездо |
| Недостаточный контакт цанги с корпусом | Перегрев узла, оплавление пластика |
| Деформация биметаллического диска | Прикуриватель не выключается автоматически |
Проверка работоспособности: перед установкой в авто подключите прикуриватель напрямую к АКБ – исправный элемент должен раскалиться за 8-12 секунд с автоматическим отключением. Категорически запрещается проверять сборку "на искру" в гнезде машины – это повредит предохранитель F20 (15А).
Установка новых деталей при необходимости замены
Перед монтажом нового прикуривателя убедитесь в совместимости модели с вашим автомобилем ВАЗ. Проверьте целостность проводов питания и состояние контактной группы в гнезде – подгоревшие или окисленные контакты требуют зачистки мелкой наждачной бумагой.
Аккуратно вставьте корпус прикуривателя в посадочное отверстие панели, совместив боковые выступы с пазами. Не прилагайте чрезмерных усилий – пластиковые элементы могут треснуть. Убедитесь, что фиксирующие лапки на корпусе полностью вошли в зацепление с краями отверстия.
Подключение электроразъема
Важно: Отсоедините минусовую клемму аккумулятора перед работой! Найдите разъем с двумя проводами:
- Красный/оранжевый – постоянный "+" питания
- Черный/коричневый – масса ("-")
Соедините колодку с клеммами нового прикуривателя до характерного щелчка замка. Проверьте надежность фиксации – плохой контакт вызовет нагрев.
| Этап | Критерий контроля |
|---|---|
| Фиксация корпуса | Отсутствие люфта, ровное положение без перекосов |
| Подключение питания | Полное вхождение разъема, изоляция без повреждений |
После подключения аккумулятора протестируйте работу: при нажатии на кнопку прикуривателя через 15-20 секунд должен раздаться четкий щелчок термобиметаллического размыкателя. Отсутствие нагрева указывает на неисправность цепи.
- Установите декоративную пластиковую окантовку (при наличии)
- Закройте заглушкой гнездо прикуривателя
- Проверьте работу сопутствующих разъемов (например, 12V розетки)
Правильная ориентация прикуривателя при монтаже
Ориентация прикуривателя критична для безопасности и функциональности. Корпус имеет боковой выступ или паз, который должен точно совпадать с ответной частью гнезда в панели приборов. Неправильное позиционирование приведет к невозможности фиксации и риску короткого замыкания.
Определить правильное положение поможет маркировка на корпусе: ищите стрелку или символ «+» возле центрального контакта. При отсутствии обозначений ориентируйтесь на расположение фиксирующих лапок – они должны свободно входить в пазы гнезда без перекоса.
Ключевые правила установки
- Центральный контакт всегда направляется вглубь разъема, а боковой выступ – строго в паз на ободке гнезда
- Проверьте совпадение фиксаторов: при правильной ориентации лапки встанут на место с характерным щелчком
- Не прилагайте силу при монтаже – если прикуриватель не садится, разверните его на 180 градусов
| Ошибка ориентации | Последствие |
|---|---|
| Перевернутый центральный контакт | Замыкание на массу, оплавление корпуса |
| Смещение фиксирующих лапок | Выпадение прикуривателя при движении |
| Несовпадение бокового выступа | Невозможность фиксации в рабочем положении |
Возвращение распорных усиков в рабочее положение
После извлечения прикуривателя из гнезда проверьте состояние распорных усиков – они должны быть сжаты и плотно прилегать к корпусу. Если усики деформированы или остались в разжатом положении, это помешает повторной установке детали.
Аккуратно подогните металлические усики пальцами или тонкой отверткой внутрь, ориентируясь на их первоначальную форму. Убедитесь, что оба элемента симметричны и создают равномерное пружинящее усилие при сжатии.
Проверка работоспособности
Перед установкой выполните тест: слегка сожмите усики, затем отпустите – они должны моментально вернуться в исходное положение без заеданий. Критически важно сохранить угол развода 15-20° между усиками для надежной фиксации в гнезде.
Распространенные ошибки при восстановлении:
- Чрезмерный изгиб – приводит к поломке металла
- Несимметричная коррекция – вызывает перекос прикуривателя
- Использование грубого инструмента – повреждает защитное покрытие
| Состояние усиков | Действие |
|---|---|
| Легкая деформация | Корректировка пальцами |
| Сильное сплющивание | Аккуратное выравнивание плоскогубцами |
| Потеря пружинящих свойств | Замена прикуривателя |
После восстановления формы протрите усики спиртом для удаления окислов – это улучшит контакт с клеммами гнезда. Убедитесь, что усики не соприкасаются друг с другом в свободном состоянии.
Подсоединение электрического разъема к контактам
Найдите на корпусе нового прикуривателя два металлических контакта: центральный (плюсовой) и боковой (минусовой). Они должны совпадать с проводами в фишке автомобиля.
Ориентируйтесь по цветам штатной проводки: красный или желтый провод обычно соответствует плюсу (+12V), черный или синий – массе. При отсутствии цвета проверьте маркировку на разъеме.
Порядок подключения
- Совместите фишку с контактами прикуривателя, соблюдая полярность.
- Плотно насадите разъем до характерного щелчка фиксатора.
- Потяните соединение на себя для проверки надежности крепления.
Важно: Не перепутайте провода! Неправильное подключение выведет предохранитель из строя. При сомнениях используйте мультиметр для проверки напряжения на центральном контакте разъема при включенном зажигании.
Фиксация прикуривателя характерным щелчком
Характерный щелчок при установке прикуривателя обратно в гнездо является ключевым признаком его правильной фиксации. Этот звук свидетельствует о том, что подпружиненный фиксатор (часто это металлическая пластина или шарик внутри патрона) надежно зацепился за выступ или канавку на корпусе прикуривателя.
Без этого щелчка прикуриватель не будет зафиксирован в рабочем положении. Он либо выпадет при движении автомобиля, либо не сможет полноценно контактировать с клеммами питания внутри патрона, что приведет к его неработоспособности – он не будет нагреваться.
Проверка фиксации
После установки прикуривателя в гнездо обязательно убедитесь в наличии щелчка. Легко потяните прикуриватель на себя. Если он зафиксирован правильно, он не должен выниматься без нажатия на фиксатор (кнопку или рычаг) и будет ощущаться сопротивление.
Если щелчка нет и прикуриватель не фиксируется, возможны следующие причины:
- Загрязнение или окисление патрона: Пыль, грязь или окислы на стенках гнезда или на контактах мешают движению фиксирующего элемента.
- Деформация фиксирующей пластины/шарика: Механизм внутри патрона мог погнуться или заклинить.
- Износ пружины фиксатора: Пружина, прижимающая фиксирующий элемент, потеряла упругость.
- Повреждение корпуса прикуривателя: Выступ или канавка на корпусе прикуривателя, за которую должен зацепиться фиксатор, могла быть повреждена.
| Симптом | Возможная причина | Действие |
|---|---|---|
| Нет щелчка, прикуриватель выпадает | Загрязнение патрона, износ/деформация фиксатора в патроне | Чистка патрона, проверка/замена фиксатора или всего патрона |
| Щелчок есть, но прикуриватель не греется | Плохой контакт в патроне, перегоревший нагреватель, проблема с предохранителем/проводкой | Диагностика цепи питания, замена прикуривателя или патрона |
| Щелчок есть, прикуриватель "залипает" | Деформация биметаллических пластин прикуривателя | Замена прикуривателя |
Для восстановления надежной фиксации необходимо устранить причину, мешающую работе фиксирующего механизма. Чаще всего это требует демонтажа патрона прикуривателя для его тщательной очистки от грязи и окислов или для ремонта/замены неисправного фиксирующего элемента.
Тестирование работоспособности после установки
Включите зажигание автомобиля и вставьте прикуриватель в гнездо до характерного щелчка. В течение 15-30 секунд спираль должна раскалиться докрасна, после чего механизм автоматически отщелкнется в исходное положение. Если этого не происходит, немедленно извлеките элемент вручную во избежание перегрева.
Проверьте подачу напряжения в гнезде мультиметром: установите режим "DC 20V", приложите черный щуп к металлическому корпусу гнезда, красный – к центральному контакту. При работающем зажигании показания должны составлять 12-14 В. Дополнительно подключите любое 12V-устройство (например, зарядку для телефона) для подтверждения стабильности соединения.
Диагностика неисправностей
- Нет нагрева: проверьте предохранитель F1 (15А) в монтажном блоке, тестером убедитесь в наличии "плюса" на центральном контакте гнезда
- Слабый нагрев: очистите боковые лепестки гнезда и контакты прикуривателя от окисления
- Искрение или запах гари: немедленно отключите зажигание, проверьте замыкание проводов на массу
Обратная сборка элементов центральной консоли
Установите прикуриватель обратно в посадочное гнездо на центральной консоли, совместив его фиксирующие выступы с пазами корпуса. Аккуратно надавите до характерного щелчка, сигнализирующего о срабатывании креплений – убедитесь, что элемент сидит плотно без перекосов.
Подключите электрический разъем к задней части прикуривателя, нажав до фиксации пластикового замка. Проверьте надежность соединения, слегка потянув за провод – контакт не должен отсоединяться или болтаться.
Последовательность сборки панелей
- Направьте нижнюю часть облицовки тоннеля в пазы возле рычага КПП и педального узла
- Приподнимите верхний край панели, совместив клипсы с отверстиями в торпедо
- Равномерно нажимайте ладонями по всей площади до щелчков крепежей
Проверьте работу прикуривателя, включив зажигание – спираль должна накаливаться через 10-15 секунд. Убедитесь в отсутствии зазоров между панелями и посторонних скрипов при нажатии.
| Контрольная точка | Требование |
| Фиксация прикуривателя | Нулевой люфт, вертикальное положение |
| Электропроводка | Провод не пережат, изоляция не повреждена |
| Клипсы панели | Все 6-8 крепежей защелкнуты |
Установка пластиковой панели тоннеля на место
Перед монтажом панели убедитесь, что прикуриватель полностью установлен в посадочное гнездо, а его контакты не пережаты. Аккуратно расправьте всю проводку внутри тоннеля, уложив провода в штатные каналы так, чтобы они не попадали под крепежные элементы и не контактировали с подвижными частями.
Совместите панель с направляющими на центральной консоли, начиная с переднего края возле рычага КПП. Держите элемент под углом 30-45 градусов, последовательно совмещая пластиковые фиксаторы с ответными пазами на кузове. Особое внимание уделите зоне вокруг прикуривателя – его корпус должен свободно войти в вырез без перекосов.
- Начните посадку с передних клипс возле педального узла
- Равномерно нажимайте ладонями по периметру, двигаясь к задней части
- При защелкивании боковых фиксаторов используйте мягкие удары ребром ладони
- Проверьте посадку в зоне прикуривателя – зазор должен быть равномерным
- Зафиксируйте заднюю часть возле подлокотника до характерного щелчка
Контрольный этап: После установки включите зажигание и проверьте работу прикуривателя. Убедитесь, что панель не прогибается при нажатии коленом, а все декоративные накладки (если снимались) плотно прилегают к основной поверхности.
Подключение аккумулятора и контрольный запуск
Подключите клеммы аккумулятора в строгой последовательности: сначала наденьте и затяните плюсовую клемму (+), затем минусовую (-). Убедитесь в надежности контакта – болты должны быть зафиксированы до упора без люфта. Несоблюдение порядка подключения может вызвать искрение и повреждение электроники.
Перед запуском двигателя проверьте работоспособность нового прикуривателя. Вставьте его в гнездо до характерного щелчка фиксатора. Через 15-20 секунд спираль должна раскалиться докрасна и автоматически отщелкнуться. Если нагрева не происходит – немедленно выньте прикуриватель из гнезда для диагностики.
Алгоритм контрольной проверки
- Запустите двигатель и дайте ему поработать на холостом ходу 2-3 минуты
- Проверьте напряжение в бортовой сети: при работающем моторе показания мультиметра на клеммах АКБ должны составлять 13.6-14.4V
- Протестируйте прикуриватель под нагрузкой: включите фары, печку и аудиосистему одновременно с его нагревом
| Тип неисправности | Возможная причина |
| Прикуриватель не нагревается | Перегорел предохранитель F1 (10А), ошибка подключения проводов |
| Срабатывает защита при включении | Короткое замыкание в цепи, неверная полярность |
| Плавится пластик гнезда | Недопустимая нагрузка (более 120W), брак детали |
При успешной проверке заглушите двигатель и повторно проверьте фиксацию прикуривателя в гнезде. Убедитесь, что декоративная панель вокруг элемента установлена без зазоров и перекосов. В случае выявления проблем – отсоедините аккумулятор перед дальнейшими работами.
Особенности демонтажа прикуривателя на разных моделях ВАЗ
Основная методика демонтажа прикуривателя на автомобилях ВАЗ предполагает три шара: снятие декоративной окантовки, откручивание фиксирующей гайки и отсоединение клемм питания. Однако нюансы зависят от расположения элемента и конструкции панели приборов конкретной модели.
На классических моделях (2101-2107) доступ проще благодаря минимализму салона, тогда как в современных Lada требуются дополнительные операции по снятию облицовок. Ключевые различия заключаются в способе фиксации рамки и типе крепежа.
Модельные различия
- ВАЗ 2101-2107: Окантовка вынимается руками после поддевания ножом. Гайка откручивается через бардачок ключом на 10 мм.
- ВАЗ 2108-2115: Требуется снять пластиковую накладку тоннеля. Рамка держится на защелках – поддевается плоской отверткой с последующим откручиванием гайки.
- Lada Kalina/Granta: Прикуриватель интегрирован в блок управления. Необходимо демонтировать всю центральную консоль для доступа к фиксаторам и разъему.
- Lada Vesta/XRAY: Декоративная панель снимается целиком. Рамка крепится пластиковыми клипсами – отжимается изнутри после снятия магнитольной ниши.
Важно: на всех моделях перед работами отсоедините «минус» аккумулятора! Контакты защищайте изолентой после снятия.
Профилактика частых поломок прикуривателя
Регулярный уход за прикуривателем предотвращает перегорание спирали, окисление контактов и механические повреждения гнезда. Пренебрежение простыми правилами эксплуатации приводит к замыканиям и необходимости дорогостоящего ремонта блока предохранителей.
Основные риски возникают при использовании нештатных устройств с повышенной мощностью, попадании влаги или металлического мусора в гнездо, а также при резком выдергивании штекера под нагрузкой. Контроль этих факторов существенно продлевает срок службы узла.
Ключевые меры предотвращения поломок
Соблюдайте следующие рекомендации для минимизации рисков:
- Контроль мощности (макс. 120 Вт для ВАЗ): не подключайте устройства, превышающие допустимую нагрузку. Используйте переходники с предохранителем.
- Защита от влаги: закрывайте заглушкой гнездо при неиспользовании, особенно в дождливую погоду или при мойке салона.
- Аккуратное извлечение: не дергайте штекер за провод – фиксируйте пальцами за корпус разъема.
Обязательные процедуры для поддержания работоспособности:
- Ежеквартальная очистка контактов:
- Выключите зажигание, снимите прикуриватель
- Обработайте металлические элементы в гнезде ватной палочкой со спиртом
- Удалите окислы мелкой наждачной бумагой (№600-800)
- Проверка предохранителя:
Модель ВАЗ Номер предохранителя Номинал (А) 2110-2115 F18 25 Лада Гранта F32 15 Веста F61 20 - Тестирование напряжения: при включенном зажигании замерьте мультиметром в гнезде – должно быть 12-14V между центральным контактом и боковыми лепестками.
Важно! При замене прикуривателя покупайте оригинальные комплектующие – дешевые аналоги часто имеют несовместимые размеры или слабые термоизоляционные элементы.
Список источников
При подготовке материала о самостоятельном снятии прикуривателя в автомобилях ВАЗ использовались проверенные технические источники. Важно опираться на точные данные для безопасного выполнения работ.
Ниже представлены ключевые ресурсы, содержащие схемы, фотографии и пошаговые инструкции. Все они посвящены особенностям конструкции отечественных автомобилей и распространённым методам ремонта.
- Официальные руководства по ремонту ВАЗ (Lada) различных моделей
- Тематические разделы на крупных автомобильных форумах (Drive2, Авто Клуб ВАЗ)
- Видеоинструкции от автоэлектриков на платформах видеохостинга
- Специализированные порталы по электрооборудованию автомобилей
- Практические руководства из журналов "За рулём" и "Авторевю"
- Технические обзоры конструкций блоков предохранителей ВАЗ
- Авторские блоги с опытом ремонта элементов панели приборов
