Цепной съемник масляного фильтра - применение, использование, изготовление своими руками

Статья обновлена: 18.08.2025

Замена масляного фильтра – обязательная процедура при обслуживании автомобиля. Однако старый фильтр часто "прикипает" к посадочному месту, делая его откручивание голыми руками невозможным или крайне затруднительным.

Цепной съемник масляного фильтра – это простое, но эффективное специализированное приспособление, созданное для решения именно этой проблемы. Он обеспечивает надежный захват и позволяет приложить значительное усилие без повреждения корпуса фильтра.

В этой статье мы подробно разберем принцип работы цепного съемника, его основное предназначение, правильную технику использования для безопасного демонтажа фильтра. Кроме того, рассмотрим необходимые материалы и пошаговый процесс изготовления этого полезного инструмента своими руками в условиях домашней мастерской.

Принцип работы цепного съемника масляного фильтра

Цепной съемник функционирует за счет передачи крутящего момента через замкнутую металлическую цепь, которая плотно обхватывает корпус масляного фильтра. При повороте рукоятки против часовой стрелки цепь затягивается вокруг фильтра, создавая равномерное давление по всей окружности. Это обеспечивает надежное сцепление с гладкой или деформированной поверхностью фильтра без проскальзывания.

Усилие, приложенное к рукоятке, преобразуется в силу сжатия цепи и радиальное давление на корпус фильтра. При дальнейшем вращении инструмента крутящий момент преодолевает силу затяжки резьбы, что приводит к проворачиванию и последующему откручиванию фильтра. Эффективность работы зависит от правильного выбора длины цепи и равномерного распределения нагрузки.

Особенности передачи усилия

Элемент конструкции	Функция	Влияние на работу
Металлическая цепь	Создает контакт с корпусом фильтра	Предотвращает деформацию за счет распределения давления
Регулируемый замок	Фиксирует длину цепи	Обеспечивает адаптацию к разным диаметрам фильтров
Силовая рукоятка	Рычаг для приложения усилия	Увеличивает крутящий момент пропорционально длине рычага

Критические факторы эффективности:

Ширина цепи – предотвращает врезание в корпус фильтра
Угол обхвата – оптимально 180-270° для максимального сцепления
Зубчатый профиль звеньев – усиливает трение на замасленных поверхностях

Для каких типов фильтров подходит цепной ключ

Цепной съемник универсален для масляных фильтров цилиндрической формы, где стандартные ключи неэффективны из-за сложного доступа или отсутствия граней. Основное условие – гладкая или рифленая боковая поверхность корпуса, обеспечивающая плотный контакт цепи.

Он незаменим при работе с фильтрами, установленными вертикально или под углом в тесных моторных отсеках, где другие инструменты не фиксируются. Эффективность напрямую зависит от диаметра: слишком маленькие (< 50 мм) или чрезмерно большие (> 150 мм) модели могут не захватываться надежно.

Ключевые критерии применения

Металлические корпуса: Стальные или алюминиевые фильтры без пластиковых элементов в зоне захвата.
Отсутствие деформаций: Ровная поверхность без вмятин, иначе цепь проскальзывает.
Тип резьбы: Подходит для фильтров с любой резьбой (метрическая, дюймовая, конусная), так как воздействует на корпус, а не крепеж.

Тип фильтра	Примеры	Пригодность цепного ключа
Стандартные цилиндрические	Большинство автомобильных (Lada, Kia, Ford)	Идеально
С резиновым покрытием	Некоторые Bosch, Mann-Filter	Ограниченная (цепь может соскальзывать)
С пластиковыми ребрами	Отдельные модели Fram	Низкая (риск сломать ребра)

Важно: Не подходит для фильтров с хрупкими пластиковыми корпусами или выступающими датчиками в зоне обхвата. В таких случаях усилие цепи приведет к разрушению элемента.

Типоразмеры фильтров и подбор цепи

Масляные фильтры имеют значительный разброс габаритов: диаметр корпуса варьируется от 60 мм у компактных моделей до 120 мм и более у крупногабаритных промышленных фильтров. Эта вариативность напрямую влияет на конструкцию цепного съемника, так как цепь должна плотно охватывать корпус фильтра по окружности для эффективной передачи крутящего момента. Неправильный подбор цепи приводит либо к невозможности захвата мелких фильтров, либо к недостаточной силе сцепления с крупными элементами.

Цепь должна соответствовать не только диаметру, но и структуре поверхности фильтра: для гладких корпусов подходят стандартные звенья, тогда как для ребристых или скользких поверхностей (например, покрытых маслом) требуются цепи с усиленным зацепом. Критично учитывать нагрузочную способность цепи – слабое звено может порваться при приложении усилия, повредив фильтр или травмируя пользователя.

Параметры выбора цепи

Соответствие диаметру: Минимальная длина цепи рассчитывается по формуле: L = π×D + 100 мм, где D – диаметр фильтра. Запас длины обеспечивает перехлест для фиксации в рукоятке.
Ширина звена: Для фильтров Ø60-80 мм – 5-6 мм, Ø80-100 мм – 6-7 мм, свыше 100 мм – 8-10 мм. Слишком широкое звено снижает гибкость на малых диаметрах.
Толщина металла: Оптимально 1.8-2.5 мм. Тонкие цепи (менее 1.5 мм) деформируются при нагрузке, толстые (свыше 3 мм) затрудняют изгиб.
Тип стали: Каленая сталь марки 45 или нержавеющая сталь AISI 304. Избегайте низкоуглеродистых сталей (Ст3), склонных к растяжению.

Диаметр фильтра (мм)	Ширина цепи (мм)	Длина цепи (мм)	Кол-во звеньев
60-75	5-6	300-350	40-45
76-90	6-7	350-400	45-50
91-110	7-8	400-450	50-55
111-130	8-10	450-500	55-60

Важно: Для фильтров с защитным покрытием или тонкостенным алюминиевым корпусом используйте цепи с внутренней насечкой – это предотвращает проскальзывание без деформации поверхности. Проверяйте целостность каждого звена перед работой: трещины или следы коррозии недопустимы.

Подготовка инструмента перед использованием

Перед началом работы с цепным съемником масляного фильтра необходимо убедиться в его полной технической исправности. Качественная подготовка исключает риск проскальзывания цепи или повреждения фильтра, обеспечивая безопасность и эффективность процедуры.

Тщательно проверьте все элементы конструкции: цепь, рукоятку, шарнирные соединения и фиксирующий механизм. Убедитесь в отсутствии трещин, деформаций или следов коррозии, которые могут привести к поломке инструмента под нагрузкой.

Пошаговая последовательность подготовки

Очистка цепи и звеньев: Удалите масляные загрязнения и абразивные частицы ветошью, смоченной в уайт-спирите или керосине.
Контроль подвижности звеньев: Проверьте плавность хода каждого сегмента цепи. Заклинившие звенья обработайте графитовой смазкой.
Проверка фиксатора: Протестируйте храповой механизм рукоятки на четкость срабатывания и отсутствие люфта.
Калибровка цепи: Убедитесь, что длина цепи соответствует диаметру фильтра (стандартная длина 20-25 см охватывает большинство моделей).
Подбор ключа: Для самодельных съемников подготовьте вороток или торцевой ключ, соответствующий размеру гайки на инструменте.

Элемент съемника	Критерий проверки
Цепь	Целостность звеньев, отсутствие растяжения
Рукоятка	Надежность крепления к шарниру, трещины на пластике/металле
Шарнирное соединение	Плавность вращения, затяжка крепежных болтов

Важно: При использовании самодельного съемника дополнительно проверьте сварные швы и толщину металла рукоятки (рекомендуется не менее 3 мм). Убедитесь, что звенья цепи надежно зафиксированы в крепежных пазах.

Зацепление цепи вокруг корпуса фильтра

Правильное зацепление цепи вокруг корпуса масляного фильтра – ключевой этап для эффективного и безопасного использования цепного съемника. От точности этого действия напрямую зависит успех откручивания фильтра и сохранность его корпуса.

Цепь должна надежно обхватывать корпус фильтра, обеспечивая максимальную площадь контакта и равномерное распределение усилия при приложении момента откручивания. Неправильное положение цепи может привести к ее проскальзыванию или деформации (продавливанию) тонкостенного корпуса фильтра.

Ключевые моменты зацепления

Для корректного зацепления цепи выполните следующие шаги:

Очистите корпус фильтра: Удалите грязь и масло с поверхности фильтра в месте контакта с цепью тряпкой. Это улучшит сцепление и предотвратит проскальзывание.
Расположите цепь: Пропустите свободный конец цепи через проушину на рукоятке съемника. Накиньте цепь на корпус фильтра так, чтобы она охватила его примерно на 180-270 градусов. Избегайте расположения цепи слишком близко к краю (может сорваться) или слишком близко к привалочной поверхности двигателя (не даст съемнику зацепиться).
Отрегулируйте длину: Подберите оптимальную длину свободного конца цепи. Цепь должна плотно облегать корпус фильтра, но не быть чрезмерно натянутой вручную. Запас цепи должен позволять завести ее конец в храповой механизм (если он есть) или надежно зафиксировать в проушине рукоятки.
Направление цепи: Убедитесь, что цепь лежит на корпусе фильтра ровно, без перекручиваний и перехлестов звеньев. Верхнее звено цепи, выходящее из рукоятки съемника, должно быть направлено против направления откручивания фильтра (обычно против часовой стрелки). Это обеспечит правильную передачу усилия.
Зафиксируйте цепь: Проденьте свободный конец цепи через фиксирующий паз или храповой механизм на рукоятке съемника. Если используется простая проушина, убедитесь, что конец цепи надежно заправлен и не выскочит при приложении усилия.
Предварительное натяжение: Слегка потяните рукоятку съемника в направлении откручивания, чтобы выбрать слабину цепи и обеспечить ее плотный контакт по всей длине охвата корпуса фильтра. Не прикладывайте ударных усилий.

Соответствие размера цепи диаметру фильтра критично:

Диаметр масляного фильтра (приблизительно)	Рекомендуемый размер цепи
65-75 мм	№25 (1/4")
76-85 мм	№35 (3/8")
86-100 мм и более	№40 (1/2") или №50 (5/8")

Плотное и правильное зацепление цепи, соответствующей размеру фильтра, гарантирует, что усилие, приложенное к рукоятке, будет преобразовано в эффективный крутящий момент для откручивания фильтра без повреждения его корпуса.

Регулировка натяжения цепи для плотного обхвата

Правильное натяжение цепи – критически важный этап при работе съемника. Слишком слабое натяжение приведет к проскальзыванию цепи и невозможности провернуть фильтр, а чрезмерное усилие может повредить корпус фильтра или сорвать резьбу. Цель – добиться равномерного и плотного контакта цепи с поверхностью фильтра по всей окружности.

Начните регулировку, ослабив стопорный механизм (гайку, болт или фиксатор) на рукоятке съемника. Расположите цепь вокруг корпуса масляного фильтра, убедившись, что звенья цепи лежат ровно, без перекручивания. Свободный конец цепи должен быть пропущен через направляющий паз или отверстие в рукоятке.

Процесс настройки и фиксации

Плавно натягивайте цепь, потянув за свободный конец, пока звенья не встанут вплотную к стенкам фильтра по всей окружности. Проверьте равномерность прилегания визуально и на ощупь. Достигнув оптимального натяжения, обеспечивающего плотный обхват без зазоров, но без деформации корпуса фильтра, зафиксируйте цепь:

Затяните стопорную гайку/болт на рукоятке с умеренным усилием, достаточным для удержания цепи в выбранном положении.
Убедитесь в отсутствии люфта цепи после фиксации. Цепь не должна свободно перемещаться в затянутом механизме.
Проверьте надежность сцепления, слегка потянув рукоятку в сторону откручивания (против часовой стрелки). Цепь должна оставаться неподвижной относительно фильтра.

Важно: Избегайте использования чрезмерной силы при затяжке стопорного механизма, чтобы не повредить резьбу или сам фиксатор. Если цепь продолжает проскальзывать после затяжки, возможно, требуется замена изношенных звеньев или усиление конструкции фиксатора.

Фиксация рычага съемника при работе

Надежная фиксация рычага цепного съемника – критически важный этап при откручивании прикипевших масляных фильтров. Неправильное или недостаточно плотное закрепление цепи на корпусе фильтра приводит к проскальзыванию и деформации металла, делая демонтаж невозможным без повреждений. Требуется обеспечить максимально жесткий контакт цепи с поверхностью фильтра до приложения усилия.

Для оптимальной фиксации плотно оберните цепь вокруг корпуса фильтра, учитывая направление вращения (обычно против часовой стрелки). Зубья цепи должны полностью охватывать окружность, а звенья – равномерно распределиться по поверхности. Убедитесь, что ведущее звено цепи зафиксировано в пазу рычага без перекосов. Сильно натяните цепь, взявшись за свободный конец рычага, чтобы исключить люфт перед началом вращения.

Ключевые принципы и методы

При работе соблюдайте следующие правила:

Контроль угла приложения силы: Держите рычаг строго перпендикулярно оси фильтра. Перекос вызывает соскальзывание цепи и повреждение ребер корпуса.
Постепенное увеличение усилия: Начинайте с плавного давления, проверяя сцепление. Резкий рывок может сорвать цепь.
Использование удлинителя: При тугом фильтре наденьте на рукоять металлическую трубу для увеличения плеча. Убедитесь в надежности соединения трубы с рычагом.

Распространенные ошибки при фиксации:

Недостаточное натяжение цепи – приводит к холостому прокручиванию.
Цепь захватывает только часть окружности – вызывает смятие корпуса фильтра.
Неправильный выбор звена для зацепа – ведет к дисбалансу нагрузки.

Проблема	Последствие	Решение
Проскальзывание цепи	Срыв резьбы, повреждение граней	Сильнее затянуть цепь, очистить поверхность фильтра от масла
Деформация корпуса фильтра	Утечка масла, невозможность откручивания	Равномерно распределить звенья цепи, использовать съемник с мягкими накладками

При работе с самодельными съемниками особое внимание уделите качеству сварных швов на держателе цепи и рукояти. Слабая фиксация звена в самодельном пазу рычага – частая причина поломки инструмента. Для усиления конструкции добавьте стальные косынки в местах крепления.

Направление приложения усилия для откручивания

Масляные фильтры имеют стандартную правую резьбу, поэтому откручивание всегда выполняется против часовой стрелки при виде со стороны корпуса фильтра. Цепной съемник обеспечивает равномерное распределение нагрузки по окружности, но критически важно прикладывать усилие строго в плоскости вращения без перекоса.

Перекос инструмента или смещение точки приложения силы вызывает деформацию корпуса фильтра, затрудняет срыв резьбы и повышает риск повреждения посадочной площадки на двигателе. Усилие должно быть направлено перпендикулярно оси фильтра с контролируемым возрастанием нагрузки.

Правила приложения усилия

Используйте короткий рычаг (вороток, трещотку) для начального срыва резьбы, избегая избыточной длины, которая усиливает перекос.
При сопротивлении фильтра: легко постучите молотком по рукояти съемника для разрушения сцепления резьбы.
Удерживайте цепь в натянутом состоянии: провисание приводит к проскальзыванию и повреждению граней.
При заклинивании: чередуйте плавное вращение съемника в обе стороны для постепенного ослабления соединения.

Специфика работы в ограниченном пространстве

Применение цепного съемника масляного фильтра особенно актуально в условиях ограниченного доступа к фильтру, где классические ключи не помещаются или не обеспечивают достаточного усилия. Типичные примеры – плотная компоновка моторного отсека, близкое расположение компонентов подвески, выхлопной системы или элементов кузова, оставляющие лишь минимальный зазор для манипуляций.

Цепная конструкция адаптируется к сложной геометрии пространства, обхватывая корпус фильтра под углом, недоступным для жестких съемников. Гибкость цепи и точечное приложение усилия через храповой механизм позволяют преодолеть сопротивление даже при частичном контакте с фильтром, когда рука механика не может совершать полные вращательные движения.

Ключевые особенности работы в стесненных условиях:

Минимальный угол поворота инструмента: Храповик съемника фиксирует положение цепи после каждого малого смещения (обычно 10–15°), позволяя откручивать фильтр короткими "шагами" без необходимости полного оборота рукоятки.
Контроль усилия: Риск повреждения смежных узлов требует точного дозирования прикладываемой силы. Цепь распределяет давление по окружности фильтра, снижая риск деформации корпуса по сравнению с крабовыми съемниками.
Работа "вслепую": Часто доступ к фильтру возможен только на ощупь. Тактильные метки на рукоятке (насечки, резиновые вставки) и характерный щелчок храповика помогают ориентироваться без визуального контроля.

Стратегии для сложных ситуаций:

Предварительная подготовка: Очистка корпуса фильтра от грязи и масла для улучшения сцепления цепи, проверка направления резьбы (обычно левая).
Стабилизация цепи: Фиксация свободного конца троса/цепи рукой для предотвращения соскальзывания при первом рывке.
Использование удлинителей: Применение карданных переходников или гибких валов для передачи усилия от воротка, если прямая установка рукоятки невозможна.

Проблема	Решение с цепным съемником
Фильтр утоплен в нише	Тонкий профиль цепи и регулируемая длина ручки
Препятствия на пути вращения рукоятки	Перестановка точки опоры съемника после каждого щелчка храповика
Скольжение инструмента	Нанесение абразива на звенья цепи (наждачная бумага) или использование зубчатой цепи

Минимизация повреждения фильтра при снятии

Аккуратность приложения усилия – ключевой фактор предотвращения деформации корпуса фильтра. Чрезмерное затягивание или неравномерное давление съемника приводит к смятию тонкого металла, блокируя нормальный ход резьбы и усложняя демонтаж.

Правильное позиционирование цепи или ремня съемника строго по середине корпуса фильтра (между верхним фланцем и нижней резьбовой частью) обеспечивает равномерное распределение нагрузки. Смещение инструмента к краям увеличивает риск разрыва или сплющивания корпуса.

Ключевые принципы безопасного съема

Контроль усилия: Используйте короткие, плавные рывки гаечного ключа или воротка вместо длительного непрерывного вращения. Это позволяет контролировать процесс и вовремя остановиться при возникновении сопротивления, свидетельствующего о возможной деформации.

Подготовка поверхности: Тщательно очистите рабочую зону фильтра от масла и грязи ветошью или щеткой. Сухая поверхность обеспечивает надежное сцепление цепи/ремня с корпусом, предотвращая проскальзывание, требующее избыточного усилия.

Оптимальный выбор и настройка съемника:

Плотность обхвата: Отрегулируйте длину цепи или ремня так, чтобы инструмент плотно, но без предварительного сдавливания, обхватывал фильтр.
Качество контакта: Убедитесь, что все звенья цепи или вся поверхность ремня равномерно прилегают к корпусу фильтра по всей окружности. Перекосы недопустимы.
Направление вращения: Четко соблюдайте направление откручивания (против часовой стрелки для стандартной резьбы). Ошибочное приложение силы в обратную сторону гарантированно повредит фильтр.

Дополнительные меры при сильном прикипании:

Аккуратное простукивание: Легкие удары резиновой киянкой по корпусу съемника или через деревянный брусок по самому фильтру могут нарушить сцепление резьбы.
Прогрев: Кратковременный нагрев корпуса фильтра строительным феном (избегая перегрева!) расширит металл и облегчит откручивание.
Проникающая смазка: Нанесение состава (WD-40, Liquid Wrench) на стык фильтра с посадочной площадкой двигателя за 10-15 минут до работы помогает разрушить ржавчину и нагар.

Важно: Если фильтр деформировался и не поддается съему стандартным способом, не увеличивайте усилие до критического – это приведет к разрыву. Используйте альтернативные методы (спецключ "стакан", вбивание отвертки через корпус) как крайнюю меру, понимая, что фильтр будет безнадежно испорчен.

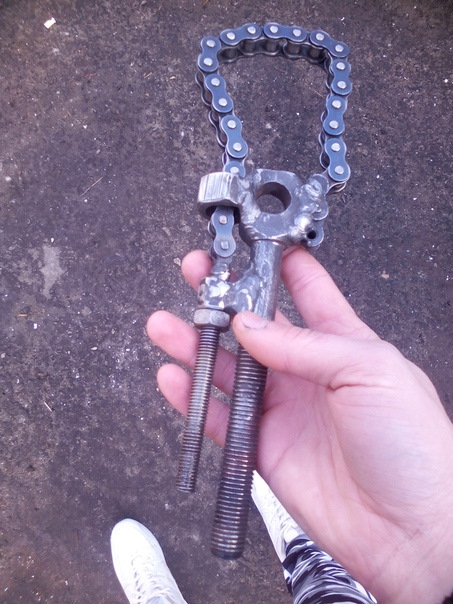

Необходимые материалы для самодельного изготовления

Для самостоятельного создания цепного съемника масляного фильтра потребуются доступные металлические компоненты, обеспечивающие прочность и износостойкость конструкции. Основной акцент делается на надежность соединений и способность цепи выдерживать значительное усилие при откручивании прикипевших фильтров.

Размеры элементов могут корректироваться в зависимости от типоразмеров фильтров, с которыми планируется работать, но ключевые параметры должны гарантировать безопасность при эксплуатации. Все материалы должны быть совместимы для сварки или механического крепления.

Стальная цепь: Длина 50-70 см, диаметр звена 8-12 мм (калибр цепи подбирается под типоразмеры фильтров).
Металлический пруток: Круглый, диаметром 10-15 мм, длиной 20-30 см (служит рукояткой и осью натяжения).
Стальная пластина: Толщиной 4-6 мм, размером 30×100 мм (основание для крепления цепи и прутка).
Крепежные элементы: Болт М8-М10 длиной 30-40 мм с гайкой и шайбами (для фиксации концов цепи).
Дополнительно: Стальная шайба-упор (внутренний диаметр под пруток, наружный 30-40 мм).

Требования к металлической цепи для съемника

Цепь является ключевым рабочим элементом съемника, непосредственно контактирующим с корпусом фильтра и передающим усилие. От ее характеристик напрямую зависят эффективность работы инструмента, надежность захвата и безопасность пользователя.

Неправильно подобранная или некачественная цепь может привести к проскальзыванию, повреждению фильтра, невозможности его открутить или, что наиболее опасно, к внезапному обрыву под нагрузкой, что чревато травмами. Поэтому выбору цепи необходимо уделить особое внимание.

Основные требования к цепи

Высокая прочность на разрыв: Это критически важный параметр. Цепь должна выдерживать значительные механические нагрузки (усилие рычага) без деформации и разрыва. Минимально рекомендуемый класс прочности стали цепи – 80 (например, DIN 766, ISO 3077).

Оптимальный размер звена:

Ширина внутреннего просвета звена: Должна быть соизмерима с толщиной стенки корпуса типичных масляных фильтров, чтобы звено могло эффективно "закуситься" за кромку.
Толщина звена (диаметр прутка): Обеспечивает необходимую прочность и жесткость. Слишком тонкая цепь будет гнуться и не обеспечит надежный захват, слишком толстая – будет неудобна в работе.

Коррозионная стойкость: Цепь будет контактировать с маслом, грязью и может подвергаться воздействию влаги. Предпочтительны цепи из нержавеющей стали (например, AISI 304, AISI 316) или с защитным покрытием (цинкование, кадмирование), предотвращающим ржавление, которое ослабляет металл и ухудшает захват.

Сочетание прочности и гибкости: Цепь должна быть достаточно жесткой для передачи усилия без чрезмерного растяжения, но при этом сохранять необходимую гибкость для плотного обхвата фильтров разного диаметра и конфигурации.

Износостойкость: Поверхность цепи и места контакта звеньев должны сопротивляться истиранию при многократном использовании и трении о корпус фильтра.

Отсутствие дефектов: Цепь не должна иметь видимых трещин, глубоких царапин, вмятин, расслоений металла или следов коррозии, которые могут стать очагами разрушения.

Характеристика	Рекомендуемые значения/Требования	Последствия несоответствия
Класс прочности	Не ниже 80 (80, 100)	Разрыв цепи под нагрузкой, травмоопасность
Толщина звена (диаметр прутка)	3-5 мм (зависит от размера фильтров)	Слишком тонкая: изгиб, плохой захват Слишком толстая: негибкость, неудобство
Внутренний просвет звена	Соизмерим с толщиной кромки фильтра (8-15 мм)	Неэффективный захват, проскальзывание
Материал / Защита	Нержавеющая сталь (AISI 304, 316) или оцинкованная/кадмированная	Коррозия, снижение прочности, ухудшение захвата
Качество изготовления	Отсутствие трещин, вмятин, ржавчины, равномерность звеньев	Снижение надежности, риск разрушения в слабом месте

Важно: Регулярно проверяйте цепь на предмет растяжения (увеличения шага звеньев), износа контактных поверхностей и появления дефектов. Сильно растянутая или изношенная цепь подлежит замене, так как ее прочность и способность к надежному захвату существенно снижаются.

Критерии выбора профиля для рукоятки

Профиль рукоятки определяет удобство работы и эффективность передачи усилия. Неправильно выбранная форма вызывает дискомфорт, снижает контроль над инструментом и увеличивает риск соскальзывания цепи.

Материал и сечение напрямую влияют на долговечность и надежность съемника. Слишком хрупкая или гибкая рукоять может сломаться при нагрузке, что приведет к травмам или повреждению фильтра.

Ключевые параметры выбора

Прочность материала: Сталь (углеродистая, легированная) или толстостенный металлопрокат выдерживают высокие крутящие моменты без деформации.
Эргономика захвата:
- Овальное или ребристое сечение улучшает сцепление с ладонью.
- Диаметр 25-35 мм обеспечивает комфортный обхват даже в перчатках.
Длина рычага: Оптимально 30-50 см – баланс между прилагаемым усилием и удобством работы в ограниченном пространстве.

Форма изгиба:

Прямая	Проще в изготовлении, подходит для легких фильтров
Г-образная	Увеличивает рычаг, снижает требуемое усилие руки
С крюком-упором	Фиксирует ладонь, предотвращает проскальзывание

Антикоррозионные свойства: Оцинковка, порошковая покраска или использование нержавеющей стали исключают ржавчину от контакта с маслом.
Сочетаемость с цепью: Концы рукоятки должны иметь надежные точки крепления (проушины, отверстия) для фиксации цепи без люфта.

Необходимый крепеж для сборки конструкции

Основным крепежным элементом конструкции является резьбовая шпилька. Она служит осью, на которой фиксируются все остальные компоненты съемника. Длина шпильки должна быть достаточной для охвата фильтра и обеспечения затяжки. Обычно достаточно длины 150-200 мм, но точный размер зависит от модели автомобиля и расположения фильтра. Диаметр шпильки выбирается в соответствии с внутренней резьбой масляного фильтра (чаще всего М12, М14 или М16).

Для фиксации цепи и создания рабочего усилия потребуются гайки и шайбы. Гайки должны соответствовать диаметру шпильки. Рекомендуется использовать шестигранные гайки (не менее двух штук) и стопорные гайки (или контргайки) для предотвращения самопроизвольного откручивания. Шайбы, особенно увеличенного диаметра (так называемые "шайбы-звездочки" или стопорные шайбы Гровера), помогут распределить нагрузку и обеспечить надежное соединение.

Дополнительные элементы крепежа

Цепь: Ключевой рабочий элемент съемника. Длина цепи должна позволять обхватить фильтр с запасом для зацепления. Обычно используется цепь с шагом 6-8 мм (калибр 40 или 50). На концах цепи должны быть звенья, позволяющие закрепить ее на шпильке.
Крюк или карабин: Для соединения концов цепи и быстрого зацепления. Может быть заменен дополнительной гайкой и шайбой, если цепь будет фиксироваться напрямую на шпильке.
Втулки или трубки: Опционально, для центровки и уменьшения трения. Могут быть использованы металлические трубки подходящего диаметра, надеваемые на шпильку между гайками и цепью.

Важно подбирать крепеж из качественных материалов (сталь класса прочности не ниже 8.8), так как в процессе откручивания фильтра возникают значительные нагрузки. Использование ненадежного крепежа может привести к поломке инструмента и травмам.

Инструменты для обработки деталей своими руками

Изготовление цепного съемника масляного фильтра требует базовых навыков обработки металла и точного подбора инструментов. Без специализированного оборудования невозможно обеспечить надежность конструкции и корректное взаимодействие компонентов. Наличие подходящих приспособлений сокращает время работы и минимизирует риск повреждения материалов.

Ключевым аспектом является безопасность: все инструменты должны использоваться с соблюдением правил эксплуатации. При отсутствии опыта рекомендуется начинать с простых операций, постепенно осваивая сложные техники обработки. Качество готового изделия напрямую зависит от точности измерений и чистоты обработки поверхностей.

Основные инструменты и оборудование

Для создания съемника потребуется следующий минимальный набор:

Режущие инструменты: болгарка с отрезными кругами по металлу, ножовка, напильники разной зернистости
Сверлильное оборудование: дрель или сверлильный станок, набор свёрл по металлу (5-12 мм), кернер
Измерительные приборы: штангенциркуль, угольник, рулетка, чертилка
Фиксирующие приспособления: струбцины, тиски, магнитные угольники

Инструмент	Критичность	Альтернатива при отсутствии
Сварочный аппарат	Высокая (для соединения цепи с рукояткой)	Болтовое соединение с предварительным сверлением
Точильный станок	Средняя (заточка цепи, обработка кромок)	Напильник + наждачная бумага
Токарный станок	Низкая	Ручная обработка заготовок напильником

Обязательные расходные материалы включают защитные очки, перчатки, маску для сварки, техническое масло для охлаждения при сверлении. Для финишной обработки потребуется наждачная бумага (Р80-Р240) и антикоррозийное покрытие. При работе с цепью особое внимание уделяется заточке зубьев – неравномерная геометрия снизит эффективность захвата фильтра.

Определение рабочей длины ручки

Рабочая длина ручки цепного съемника напрямую влияет на эффективность приложения усилия. Слишком короткая ручка потребует чрезмерных физических усилий для откручивания плотно затянутого фильтра, особенно в труднодоступных местах. Недостаточный рычаг может привести к проскальзыванию цепи или повреждению корпуса фильтра.

Чрезмерно длинная ручка увеличивает риск деформации элементов съемника из-за избыточного крутящего момента и усложняет работу в стесненных условиях подкапотного пространства. Оптимальная длина обеспечивает баланс между прикладываемой силой, удобством захвата и габаритами зоны монтажа фильтра.

Факторы для расчета длины

Ключевые параметры при определении рабочей длины рукояти:

Диаметр фильтра: Чем больше диаметр, тем выше требуемое усилие – ручка должна быть длиннее.
Усилие затяжки: Учитывайте рекомендации производителя авто (обычно 10-25 Н·м).
Плечо приложения силы: Среднее усилие руки взрослого человека – 100-150 Н.

Диаметр фильтра (мм)	Рекомендуемая длина ручки (см)
60-75	25-30
76-90	30-40
>90	40-50

Формула для ориентировочного расчета:

Длина (L) = Требуемый момент (М) / Усилие руки (F).

Пример: при М=15 Н·м и F=100 Н: L = 15 / 100 = 0.15 м (15 см).

Итоговую длину увеличивают на 20-30% для компенсации потерь на трение и запас прочности.

Изготовление П-образной основы съемника

П-образная основа служит силовой рамой, передающей крутящий момент с рукоятки на цепь. Конструкция требует жесткости для предотвращения деформации при высоких нагрузках. Рекомендуется использовать стальной прокат толщиной от 4 мм: швеллер, уголок или полосу.

Геометрия должна соответствовать типоразмерам фильтров: ширина основания 50-80 мм, высота стоек 60-100 мм. Критично соблюдение параллельности вертикальных элементов и перпендикулярности их соединения с горизонтальной перекладиной. В верхней части перекладины формируется отверстие для шарнирного крепления рукоятки.

Материалы и этапы сборки

Необходимые материалы:

Стальной уголок 50×50×4 мм или швеллер №5 (длина 120-150 мм)
Стальная пластина 40×4 мм (для перекладины)
Болт М10-М12 длиной 30 мм с гайкой (ось рукоятки)

Последовательность изготовления:

Разрежьте уголок на два идентичных отрезка (вертикальные стойки)
Приварите стойки к торцам пластины-перекладины под углом 90°
Просверлите в центре перекладины отверстие Ø10-12 мм под болт
Усильте соединения косынками (треугольными пластинами)
Зачистите швы, обработайте кромки для безопасного использования

Элемент	Рекомендуемые размеры (мм)
Высота стоек	70-80
Ширина основания	60-70
Толщина металла	≥4
Диаметр оси рукоятки	10-12

Сверление отверстий под крепеж цепи

Перед сверлением точно разметьте расположение отверстий на металлической пластине-рукоятке. Приложите цепь к пластине, учитывая ее длину и требуемый радиус обхвата фильтра. Отметьте кернером точки сверления под каждое звено цепи, соблюдая равное расстояние между отверстиями, соответствующее шагу цепи. Для стандартной велосипедной или мотоциклетной цепи расстояние между центрами отверстий составляет обычно 12.7 мм.

Закрепите пластину в тисках, используя мягкие прокладки для защиты поверхности. Выберите сверло диаметром на 0.5-1 мм больше толщины крепежных болтов (обычно М6-М8). Для точного позиционирования начните сверление на низких оборотах, контролируя перпендикулярность сверла. Используйте смазочно-охлаждающую жидкость (СОЖ) для снижения нагрева и увеличения ресурса сверла.

Ключевые этапы и инструменты

Для качественного выполнения работ потребуется:

Электродрель или сверлильный станок
Сверла по металлу HSS (Ø 6.5-8.5 мм)
Кернер и молоток
Машинное масло или специальная СОЖ
Струбцины или слесарные тиски
Защитные очки

Последовательность операций:

Зафиксируйте пластину в тисках через защитные накладки
Проверьте совпадение разметки с шагом цепи
Нанесите СОЖ на точки сверления
Просверлите первое отверстие на средних оборотах
Последовательно обработайте все отмеченные точки
Очистите отверстия от заусенцев зенковкой

Диаметр болта	Диаметр сверла (мм)	Тип резьбы
М6	6.5	Метрическая
М8	8.5	Метрическая

Критические моменты: При сверлении тонкой пластины (менее 5 мм) подкладывайте деревянный брусок для предотвращения деформации. Контролируйте соосность отверстий – перекос более 2° приведет к затрудненному движению цепи. После сверления обязательна обработка краев отверстий: снятие заусенцев снизит риск повреждения звеньев цепи при эксплуатации.

Для крепления концов цепи предусмотрите дополнительные отверстия в торцах пластины. Их диаметр должен соответствовать диаметру концевых соединительных звеньев. Проверьте свободное перемещение цепи через все отверстия без заклинивания – это гарантирует равномерное распределение усилия при откручивании фильтра.

Установка шпильки или болта как оси вращения

Крепление оси вращения является ключевым этапом сборки цепного съемника. Шпилька или болт служат точкой крепления цепи к рычагу и обеспечивают ее свободное вращение при приложении усилия. От правильности установки напрямую зависит функциональность инструмента.

Выбор болта или шпильки определяется размером цепи и предполагаемой нагрузкой. Оптимальны метрические резьбы М8, М10 или М12. Длина должна на 15-20 мм превышать ширину цепи для установки стопорных элементов. Головку болта при необходимости можно срезать.

Технология монтажа оси

Последовательность установки оси вращения:

Просверлите отверстие в торце рукоятки съемника. Диаметр отверстия должен точно соответствовать диаметру болта/шпильки.
Вставьте ось в отверстие. При использовании шпильки зафиксируйте ее по центру рукоятки двумя гайками.
Наденьте цепь на ось, убедившись в свободном перемещении звеньев.
Установите шайбы с обеих сторон цепи и затяните гайки, сохраняя возможность вращения цепи.

Критические аспекты:

Применяйте усиленные или пружинные шайбы для предотвращения самооткручивания
Контролируйте перпендикулярность оси относительно рукоятки
Избегайте чрезмерной затяжки гаек - цепь должна вращаться без усилия

После сборки проверьте подвижность цепи - при правильном монтаже звенья свободно проворачиваются вокруг оси. При необходимости добавьте графитовую смазку в узел трения. Ось готова к передаче крутящего момента при обхвате фильтра цепью и вращении рукоятки.

Крепление цепи к металлическим пластинам

Надежная фиксация цепи к пластинам – критически важный этап сборки съемника. От этого напрямую зависит безопасность и эффективность инструмента при работе с затянутым масляным фильтром. Цепь воспринимает основную нагрузку при откручивании, поэтому крепление должно исключать проскальзывание или разрыв.

Для соединения используйте две идентичные металлические пластины толщиной 4-6 мм, предварительно просверлив в них отверстия под крепеж. Ширина пластин должна превышать диаметр цепи минимум в 1.5 раза для равномерного распределения усилия. Края отверстий обязательно зачистите от заусенцев, чтобы избежать повреждения звеньев цепи.

Способы крепления

Существует два основных метода фиксации:

Болтовое соединение: Пропустите крепежный болт (рекомендуется класс прочности 8.8) через отверстия в пластинах и звеньях цепи. Обязательно используйте усиленные гроверные шайбы и контргайку. Преимущество – возможность замены цепи при износе.
Сварка: Прихватите концевые звенья цепи к внутренним поверхностям пластин точечной сваркой. После остывания проверьте швы на отсутствие трещин. Метод обеспечивает максимальную жесткость, но исключает разборку конструкции.

Ключевые требования к крепежу:

Параметр	Болтовое	Сварное
Диаметр болта	Не менее 8 мм	Не применимо
Длина сварного шва	Не применимо	Минимум 15 мм на звено
Доп. элементы	Гроверные шайбы, контргайка	Защитный антикоррозийный состав

Проверьте подвижность цепи после фиксации – звенья не должны зажиматься пластинами. Убедитесь, что при нагрузке усилие распределяется вдоль оси цепи, без перекоса. Тестово потяните конструкцию монтировкой перед использованием на фильтре.

Сборка подвижных элементов конструкции

Ключевым этапом является монтаж компонентов, обеспечивающих подвижность и затяжку цепи вокруг фильтра. Основные элементы включают в себя стальной вал с резьбой, гайку-трещотку, соединительную муфту и саму цепь. Каждый компонент должен быть точно подогнан для бесперебойного взаимодействия при нагрузке.

Начните с фиксации вала в центральном отверстии корпуса съемника – он должен свободно вращаться, но без люфта. Используйте шайбы и стопорные кольца по обе стороны корпуса для осевой стабилизации. Далее на резьбовую часть вала накрутите гайку-трещотку, которая будет преобразовывать вращательное усилие в поступательное движение цепи.

Порядок соединения элементов

Пропустите цепь через направляющие пазы корпуса, формируя петлю
Концы цепи закрепите на соединительной муфте болтами с контргайками
Установите муфту в паз гайки-трещотки, зафиксировав шплинтом
Наденьте на вал вороток (металлическую трубку) для увеличения рычага

Критические параметры подвижных частей:

Цепь	Велосипедная/мотоциклетная	Толщина 4-5 мм
Вал	Стальной прут	Диаметр 8-10 мм
Резьба	Метрическая	Шаг 1.25-1.5 мм

После сборки проверьте плавность хода: при вращении трещотки цепь должна равномерно стягиваться без перекосов. Убедитесь в отсутствии заклинивания вала и достаточной жесткости соединения муфты с цепью. Подвижные узлы смажьте графитовой смазкой.

Проверка надежности соединений перед работой

Перед использованием самодельного цепного съемника критически важно тщательно проверить все соединения конструкции. От этого зависит не только эффективность работы, но и безопасность пользователя. Ослабление или разрушение элементов в процессе откручивания фильтра может привести к травмам или повреждению узла двигателя.

Начните с визуального осмотра сварочных швов (если они применялись) на предмет трещин или непроваров. Убедитесь в отсутствии деформации металла в зонах креплений. Особое внимание уделите точкам фиксации звеньев цепи к рукоятке и механизму натяжения – они испытывают максимальную нагрузку при работе.

Ключевые этапы проверки

Проведите следующие действия для оценки надежности:

Тестовое натяжение без нагрузки: Зафиксируйте цепь на руке или гладком цилиндре, имитирующем фильтр. Плавно создайте умеренное усилие на рукоятке, наблюдая за поведением соединений.
Контроль люфтов: Проверьте все болтовые/шарнирные соединения на наличие недопустимого свободного хода. Затяните гайки или установите дополнительные стопорные шайбы при необходимости.
Целостность цепи: Удостоверьтесь, что все звенья цепи целы, не имеют трещин и свободно двигаются. Замок цепи должен защелкиваться плотно и без перекосов.

Только после подтверждения стабильности всех элементов и отсутствия видимых слабых мест можно приступать к работе с фильтром. Игнорирование этого этапа значительно повышает риск поломки съемника и срыва цепи в момент приложения рабочего усилия.

Финишная обработка для защиты от коррозии

После сборки и шлифовки металлических деталей съемника обязательна финишная обработка для защиты от коррозии. Без нее контакт с маслом, влагой и агрессивной средой моторного отсека быстро приведет к появлению ржавчины, ухудшению внешнего вида и снижению функциональности инструмента.

Эффективная антикоррозионная защита увеличивает срок службы самодельного съемника и обеспечивает его надежную работу. Выбор метода зависит от доступных материалов, условий эксплуатации и требуемой долговечности покрытия.

Основные методы и материалы

Грунтование и окраска: Наиболее доступный способ. На очищенную и обезжиренную поверхность наносится слой антикоррозионной грунтовки (например, грунт по ржавчине). После высыхания наносится 1-2 слоя износостойкой эмали (молотковая, алкидная, эпоксидная). Обеспечивает хорошую базовую защиту и эстетичный вид.
Холодное цинкование: Использование специальных цинк-наполненных составов (грунтов или красок). Цинк выступает в роли протектора, жертвенно защищая сталь. Требует тщательной подготовки поверхности, но дает долговременную защиту, сравнимую с гальваническим цинкованием.
Нанесение консервационной смазки: Покрытие деталей съемника после использования густой водоотталкивающей смазкой (типа Litol-24, Solidol) или спреем WD-40. Это временная мера, требующая регулярного обновления, но простая и быстрая для защиты между применениями.
Полимерные покрытия (Порошковая окраска): Самый долговечный и профессиональный вариант, но сложный для реализации в домашних условиях. Требует специального оборудования (печь полимеризации). Дает толстое, износостойкое и химически стойкое покрытие.

Этапы подготовки перед нанесением защиты

Очистка: Удаление всех загрязнений, масляных пятен, следов смазки с помощью растворителя (уайт-спирит, ацетон).
Обезжиривание: Обработка поверхности специальным обезжиривателем или мыльным раствором с последующей сушкой.
Удаление окалины и ржавчины: Зачистка металлической щеткой, наждачной бумагой или с помощью пескоструйной обработки (если доступно).
Сушка: Обеспечение полной сухости поверхности перед нанесением защитного состава.

Сравнение методов защиты

Метод	Долговечность	Сложность	Стоимость	Рекомендации
Грунт + Краска	Средняя	Низкая	Низкая	Базовый вариант для домашних условий
Холодное цинкование	Высокая	Средняя	Средняя	Оптимальный баланс защиты и доступности
Консервационная смазка	Низкая (временная)	Очень низкая	Низкая	Дополнительная защита после использования
Порошковая окраска	Очень высокая	Высокая	Высокая	Для профессионального или частого использования

Техника безопасности при эксплуатации самодельного инструмента

Эксплуатация самодельного цепного съемника масляного фильтра требует строгого соблюдения мер предосторожности. Непроверенная конструкция и кустарное изготовление повышают риски травматизма и повреждения компонентов двигателя.

Основные опасности включают срыв цепи, деформацию фильтра с разливом масла, отрыв металлических частей инструмента и потерю контроля над усилием. Несоответствие материалов нагрузкам или ошибки в геометрии звеньев цепи могут привести к критическим поломкам.

Обязательные правила эксплуатации

Проверка целостности перед каждым использованием: осмотр сварных швов, звеньев цепи, рукоятки и точек крепления на трещины или деформации.
Использование защитной экипировки:
- Плотные перчатки для защиты рук от острых кромок
- Защитные очки во избежание попадания масла или металлической стружки в глаза
Контроль усилия затяжки: приложение плавного вращательного усилия без рывков. Прекращение работы при проскальзывании цепи.
Фиксация положения: удержание инструмента строго перпендикулярно оси фильтра во избежание перекоса и соскальзывания.

Ситуация	Действия
Появление трещин на корпусе фильтра	Немедленно прекратить работу, заменить фильтр
Проскальзывание цепи	Очистить поверхность фильтра от масла, проверить износ зубьев цепи
Деформация рукоятки	Изъять инструмент из эксплуатации до ремонта

Запрещается использовать съемник при наличии видимых дефектов или для фильтров с диаметром, не соответствующим охвату цепи. После работы обязательна очистка инструмента от масла и проверка состояния резьбовых соединений и подвижных элементов.

Список источников

Для подготовки статьи о цепном съемнике масляного фильтра, включая его назначение, применение и самостоятельное изготовление, были использованы различные категории источников. Они охватывают технические аспекты инструмента, практические рекомендации по эксплуатации и руководства по созданию самодельных приспособлений.

Ниже представлен перечень материалов, содержащих необходимую информацию по указанной теме. Источники включают специализированные руководства, техническую литературу и практические пособия для автомобилистов.

Автомобильные руководства по ремонту (Haynes, Chilton) – разделы о замене моторного масла и фильтров
Инструкции производителей съемников (Jonnesway, Licota, King Tony) – технические описания и правила эксплуатации
Специализированные форумы автомобилистов (Drive2.ru, Auto.ru) – обсуждения практического применения съемников
Видеоинструкции на платформах (YouTube) – демонстрация техники снятия фильтров цепным инструментом
Публикации в автомобильных журналах («За рулем», «Авторевю») – обзоры инструментов для обслуживания
Блоги по DIY-авторемонту – руководства по изготовлению съемников из подручных материалов
Техническая документация ГОСТ/ISO – стандарты на размеры резьбовых соединений масляных фильтров
