Чертеж самодельной обманки лямбда-зонда

Статья обновлена: 18.08.2025

Лямбда-зонд контролирует состав выхлопных газов, влияя на работу двигателя и экологические показатели автомобиля.

При выходе из строя катализатора или самого датчика ЭБУ фиксирует ошибку, активирует аварийный режим и сигнал "Check Engine".

Обманка лямбда-зонда имитирует корректные показания датчика, позволяя избежать аварийного режима без замены дорогостоящих компонентов.

Самодельная механическая обманка – один из бюджетных способов решения проблемы, требующий точного изготовления детали по чертежу.

Учтите: применение обманок нарушает экологические нормы, может ухудшить характеристики двигателя и запрещено в некоторых регионах.

Типы обманок: механическая, электронная и прошивка ЭБУ

Механическая обманка представляет собой физическую втулку из жаропрочной стали или бронзы, устанавливаемую между лямбда-зондом и выхлопной трубой. Внутри втулки находится мелкоячеистый катализатор, частично очищающий газы перед контактом с датчиком. Это заставляет ЭБУ воспринимать состав выхлопа как соответствующий норме.

Электронная обманка – это схема, интегрированная в проводку датчика. Она перехватывает и модифицирует сигнал от лямбда-зонда перед отправкой в ЭБУ. Использует резисторы, конденсаторы или микропроцессоры для имитации корректной работы катализатора, формируя "идеальную" синусоиду напряжения.

Механическая обманка

Изготавливается на токарном станке по чертежам с точными размерами резьбы и внутреннего канала. Ключевые параметры: диаметр отверстия (1.5-3 мм), длина втулки (30-50 мм) и объем мини-катализатора. Чертежи включают сечения, допуски на посадку и материал. Уязвима к механическим повреждениям и требует регулярной чистки.

Электронная обманка

Собирается на плате с компонентами:

Резистор (100-200 Ом) для изменения напряжения
Конденсатор (1-4.7 мкФ) для сглаживания сигнала
Микросхема (напр. LM358) в продвинутых версиях

Чертежи включают схемы подключения к проводам лямбда-зонда: сигнальный, масса, питание. Требует пайки и изоляции. Более универсальна, но чувствительна к перепадам напряжения.

Прошивка ЭБУ

Программное отключение диагностики второго лямбда-зонда через перезапись ПО блока управления. Выполняется:

Чтение оригинальной прошивки через диагностический разъем
Модификация параметров в софте (напр. отключение флага P0420)
Запись измененного ПО в ЭБУ

Не требует физических вмешательств, но аннулирует гарантию и требует профессионального оборудования. Риск некорректной работы двигателя при ошибках.

Подбор материалов и инструментов для механической обманки

Основой конструкции служит металлическая втулка с каталитическим элементом внутри, устанавливаемая перед лямбда-зондом. Ключевое требование к материалам – термостойкость до 800-900°C и устойчивость к выхлопным газам. Неподходящий металл быстро прогорит или деформируется, что выведет из строя систему.

Размеры втулки строго зависят от параметров конкретного датчика и резьбы в выхлопной системе. Необходимо заранее снять точные замеры штатного лямбда-зонда: диаметр корпуса, шаг и длину резьбы, глубину посадки. Ошибка в размерах приведет к разгерметизации или механическому повреждению.

Компоненты и материалы

Заготовка для корпуса: Нержавеющая сталь марки AISI 304/316 (толщина стенки от 3 мм). Не использовать обычную сталь или алюминий.
Каталитический наполнитель: Керамическая крошка из неисправного катализатора или мелкая сетка из нержавейки.
Уплотнители: Медные или графитовые шайбы (диаметр по резьбе зонда).

Инструменты	Назначение
Токарный станок	Точение корпуса и внутренней полости
Метчики М18х1.5 / M12х1.25	Нарезка резьбы под зонд и выхлопную трубу
Сверла 2-10 мм	Формирование каналов для выхлопных газов
Штангенциркуль	Контроль размеров на каждом этапе

Проверьте соответствие резьбы метчиков штатному зонду (чаще M18×1.5 для переднего датчика).
Рассчитайте объем полости втулки: слишком малый – неэффективен, большой – вызовет ошибку P0420.
Подготовьте специнструмент для монтажа: динамометрический ключ (момент затяжки 40-50 Нм).

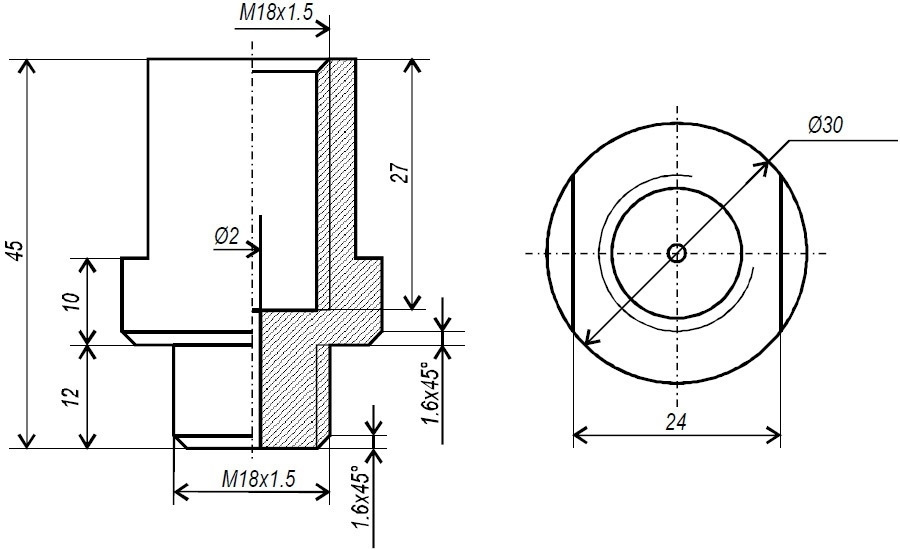

Чертежи втулки под конкретный размер датчика

Ключевым этапом создания механической обманки лямбда-зонда является точное соответствие габаритов втулки параметрам штатного датчика и резьбе катализатора. Неверные размеры приведут к подсосу воздуха, ошибкам ECU или механическому повреждению элементов выхлопной системы.

Для разработки индивидуального чертежа необходимо снять три критических замера со второго лямбда-зонда: наружный диаметр резьбовой части (D), шаг резьбы (P) и длину рабочего участка с перфорацией (L). Дополнительно фиксируется расстояние от упорной шайбы датчика до резьбового фланца катализатора (H) для расчета высоты втулки.

Базовые параметры чертежа:

Внутренний канал: Ø 1.8-2.0 мм (диаметр критичен для имитации состава газов)
Глухие отверстия: 4-6 шт. Ø 3-4 мм под углом 60° к оси (обеспечивают газодинамику)
Высота корпуса: H + 3 мм (компенсация теплового расширения)

Параметр	Обозначение	Типовые значения (мм)
Диаметр резьбы	D	M18x1.5 / M12x1.25
Длина зонда в камере	L	35-55
Толщина стенки	S	≥ 3 (жаропрочная сталь)

Порядок проектирования:

Вычертить продольный разрез с указанием D, P и H
На расстоянии L от монтажного фланца добавить кольцевую канавку шириной 8 мм
Разметить глухие отверстия в шахматном порядке в зоне канавки
Указать шероховатость Ra ≤ 3.2 мкм для резьбовых поверхностей
Добавить фаску 2×45° на входе резьбы

Расчеты размеров и углов сверления для втулки

Ключевой параметр – внутренний диаметр втулки (d_внутр), который должен соответствовать диаметру чувствительного элемента лямбда-зонда (обычно 8-12 мм). Наружный диаметр (d_нар) подбирается под посадочное место катализатора/коллектора, чаще 18-22 мм. Длина втулки (L) определяется необходимой степенью смещения датчика от потока газов – обычно 30-60 мм.

Угол наклона сверления (α) критичен для создания эффекта "завихрения". Оптимальный диапазон – 30°-45° относительно оси втулки. Глубина бокового отверстия (h) рассчитывается по формуле: h = (d_нар / 2) / sin(α), где α – выбранный угол. Диаметр бокового отверстия (d_отв) составляет 1.5-2.5 мм.

Порядок расчетов на примере

Задаем исходные данные: d_внутр = 10 мм (под зонд), d_нар = 20 мм, L = 40 мм, α = 40°.
Рассчитываем глубину сверления: h = (20 / 2) / sin(40°) ≈ 10 / 0.6428 ≈ 15.55 мм.
Выбираем d_отв = 2 мм.
Определяем точку входа сверла: отступ от края втулки ≥ 5 мм.

Параметр	Формула/Диапазон	Пример
d_внутр	Диаметр зонда + 0.1 мм	10 мм
d_нар	d_{посадочн.гнезда} - 0.5 мм	20 мм
α	30°-45°	40°
h	(d_нар / 2) / sin(α)	≈15.55 мм
d_отв	1.5-2.5 мм	2 мм

Важно: Боковое отверстие должно находиться строго выше центральной оси втулки (смещение ~1/4 d_нар). При сверлении используйте кондуктор для соблюдения угла α и предотвращения сколов. Толщина стенки в зоне сверления: S = (d_нар - d_внутр) / 2 ≥ 4 мм.

Токарная обработка металлической заготовки по чертежу

Точное воспроизведение чертежа обманки лямбда-зонда требует строгого соблюдения размеров и допусков. Токарная обработка начинается с надежной фиксации цилиндрической заготовки из нержавеющей стали или латуни в патроне станка. Центрирование проверяется индикатором, после чего выполняется черновая обточка наружного диаметра с оставлением припуска 0,2–0,3 мм на чистовую проходку.

Особое внимание уделяется формированию внутренних полостей и каналов для выхлопных газов, от точности которых зависит корректная работа эмулятора. Используются расточные резцы с точно заточенной режущей кромкой. Глубина резания контролируется лимбом продольной подачи, а диаметры проверяются штангенциркулем или микрометром после каждого этапа обработки.

Ключевые параметры обработки

Элемент	Точность	Инструмент
Резьба М18х1.5	±0.05 мм	Метчик/резьбонарезной резец
Газовые каналы	Ø3±0.1 мм	Сверло/расточной резец
Посадочный пояс	Ø22h7	Проходной резец

Критические требования:

Шероховатость контактных поверхностей Ra≤1.6 мкм
Соблюдение соосности отверстий ±0.02 мм
Отсутствие заусенцев на кромках

Снять фаски 0,5×45° на всех кромках
Провести финишную доводку размеров
Удалить металлическую стружку сжатым воздухом

Сверление малого катализаторного отверстия в заготовке

Подготовьте металлическую заготовку цилиндрической формы, предварительно обточенную до требуемых размеров будущей обманки. Зафиксируйте деталь в тисках или сверлильном станке, обеспечив строго перпендикулярное положение относительно сверла. Используйте кернер для точной разметки центра отверстия на торцевой поверхности.

Выберите твердосплавное сверло диаметром 2–3 мм, учитывая, что отверстие должно имитировать канал для выхлопных газов. Нанесите на точку сверления смазочно-охлаждающую жидкость (СОЖ) для защиты инструмента. Начинайте сверление на низких оборотах (300–500 об/мин) с плавным подавлением без избыточного давления, контролируя соосность.

Контроль параметров и завершение обработки

При достижении глубины 15–20 мм остановите процесс для удаления металлической стружки из канала. Проверьте глубиномером соответствие чертежным размерам: отверстие должно быть сквозным для моделей первого лямбда-зонда или глухим (с заглушенным торцом) для второго датчика. Зачистите фаски мелкозернистым абразивом, устраняя заусенцы на входе и выходе сверла.

Критические требования к качеству:

Диаметр отклоняется не более чем на ±0.1 мм
Отсутствие конусности и искривления канала
Глубина соответствует схеме установки (обычно 1.5–2 см)

Оборудование	Материал заготовки	Диапазон оборотов
Сверлильный станок	Нержавеющая сталь (AISI 304/316)	300–500 об/мин
Ручная дрель	Жаропрочная сталь	250–400 об/мин

Проверка точности размеров готовой втулки

После изготовления втулки для обманки лямбда-зонда критически важно проверить соответствие её геометрических параметров чертежу. Незначительные отклонения (особенно внутреннего диаметра или глубины) приведут к некорректному распределению выхлопных газов вокруг датчика, что вызовет ошибку ECU или повышенный расход топлива.

Используйте прецизионные измерительные инструменты: микрометр для контроля наружного диаметра и толщины стенок, штангенциркуль с глубиномером для проверки посадочной глубины, нутромер для точного замера внутреннего канала. Убедитесь, что все измерения выполняются при комнатной температуре детали.

Ключевые параметры для контроля

Сверьтесь с чертежом и проверьте следующие характеристики:

Внутренний диаметр канала: Должен строго соответствовать указанному размеру (обычно 1.5-2.0 мм). Даже +0.1 мм существенно влияет на поток газов.
Глубина втулки: Определяет положение каталитического элемента относительно зонда. Отклонение >0.3 мм недопустимо.
Наружный диаметр: Обеспечивает плотную посадку в штатный катализатор. Допуск ±0.05 мм.
Соосность отверстий: Ось внутреннего канала должна быть строго параллельна корпусу втулки.

Для фиксации результатов используйте таблицу:

Параметр	Номинальный размер (пример)	Допуск
Внутр. диаметр (d)	1.8 мм	±0.05 мм
Глубина (L)	35.0 мм	±0.2 мм
Наруж. диаметр (D)	18.0 мм	±0.05 мм

При обнаружении несоответствий не устанавливайте втулку! Доработайте деталь шлифовкой или изготовьте новую. Повторно проверьте все размеры после корректировки. Помните: точность – условие работоспособности обманки.

Установка втулки между катализатором и лямбда-зондом

Изготовленную или приобретенную втулку (спейсер) устанавливают в разрыв между кислородным датчиком и выхлопной трубой, где расположен катализатор. Для этого лямбда-зонд выкручивают из штатного посадочного отверстия при помощи специализированного ключа, предварительно прогрев двигатель для предотвращения срыва резьбы.

Втулку монтируют непосредственно в гнездо катализатора, после чего в неё вкручивают сам датчик. Герметичность соединения обеспечивается за счёт резьбового крепления и высокотемпературной термопасты, нанесённой на резьбу перед установкой. Важно избегать перекоса деталей при затяжке.

Ключевые этапы монтажа

Последовательность действий при установке:

Прогрев выхлопной системы для снижения риска повреждения резьбы
Отключение аккумулятора и разъёма датчика
Аккуратное выкручивание зонда спецключом
Обработка резьбы втулки термостойким герметиком
Вкручивание спейсера в гнездо катализатора
Установка датчика во втулку с усилием затяжки 40-45 Нм
Подключение электрического разъёма

Эффект обманки: Втулка отодвигает чувствительный элемент зонда от основного потока выхлопных газов, уменьшая концентрацию измеряемых частиц. Электронный блок управления воспринимает это как исправную работу катализатора.

Критические моменты: При некачественной установке возможны протечки выхлопа, механические повреждения датчика или ошибки ECU из-за недостаточного смещения сенсора. Толщина стенок втулки должна строго соответствовать расчётным значениям.

Схема подключения резисторов для электронной обманки

Базовая схема электронной обманки второго лямбда-зонда строится на использовании резистора или комбинации резисторов. Они имитируют корректную работу катализатора, "обманывая" ЭБУ двигателя стабильным напряжением в диапазоне 0.45-0.65В. Резистор включается последовательно в цепь сигнального провода датчика.

Для простейшего варианта с одним резистором (подходит для некоторых EURO 3) требуется деталь номиналом 50-100 кОм мощностью 0.5-1 Вт. Точное значение подбирается опытным путем под конкретную модель авто. Резистор монтируется между сигнальным проводом второго зонда и "+12В" (питание подогрева датчика).

Варианты схем с резисторами и конденсатором

Для сложных систем (EURO 4 и выше) применяется комбинированная схема, устраняющая ошибки по пропуску зажигания. Она включает:

Резистор 100 кОм – устанавливается между сигнальным проводом и цепью питания подогрева зонда
Конденсатор 1-10 мкФ – подключается параллельно резистору (минус на массу)
Резистор 1-2 кОм – ставится между сигнальным проводом и массой для фильтрации помех

При подключении соблюдайте распиновку разъема лямбда-зонда:

Цвет провода	Назначение	Подключение обманки
Черный/Серый	Сигнальный	К резистору 100 кОм
Белый (2 провода)	Подогрев (+12В и масса)	100 кОм к "+", конденсатор к "-"

Важно: Перед монтажом отключите АКБ! Изолируйте соединения термоусадкой. После установки сотрите ошибки сканером OBD2. Схема актуальна только для зонда после катализатора.

Подбор резисторов и конденсаторов по сопротивлению

Ключевой этап сборки обманки лямбда-зонда – расчет параметров электронных компонентов. Резистор формирует требуемое напряжение сигнала, имитируя "среднее" состояние исправного датчика (0.45 В), а конденсатор создает плавные переходы напряжения, схожие с работой катализатора. Неверный подбор приведет к сохранению ошибки ЭБУ.

Для двухточечных схем (резистор между сигналом и массой) сопротивление выбирается в диапазоне 100-300 кОм. Более сложные RC-цепи требуют согласованного подбора обоих компонентов. Точные значения зависят от модели авто и типа ЭБУ, но общие принципы универсальны.

Распайка электронных компонентов на плате

Перед началом пайки тщательно подготовьте рабочее место: обеспечьте хорошую вентиляцию, используйте антистатический браслет и убедитесь в исправности паяльника мощностью 25-40 Вт с тонким жалом. Детально сверьтесь со схемой обманки лямбда-зонда, обращая особое внимание на номиналы компонентов и полярность элементов.

Очистите контактные площадки печатной платы от окислов с помощью ластика или спирта. Закрепите плату в держателе, исключив её смещение при пайке. Подготовьте компоненты в порядке их монтажа согласно схеме, предварительно проверив мультиметром резисторы и конденсаторы на соответствие номиналам.

Последовательность монтажа компонентов

Пассивные компоненты: Начните с распайки резисторов и керамических конденсаторов. Формируйте выводы перед установкой, соблюдая минимальную длину ножек.
Электролиты и диоды: Четко соблюдайте полярность! Припаяйте танталовые/электролитические конденсаторы (положительный вывод к "+" цепи), затем диоды (катодная метка к минусу).
Транзисторы/микросхемы: Если схема содержит SMD-компоненты, используйте термовоздушную пайку. Для DIP-корпусов сначала фиксируйте угловые выводы, контролируя перпендикулярность установки.
Разъемы и провода: Припаяйте клеммы для подключения к проводке авто. Изолируйте места пайки термоусадкой.

Контроль качества: После монтажа:

Визуально проверьте отсутствие "соплей" припоя и холодных паек
Прозвоните мультиметром цепи на короткое замыкание
Удалите флюс кисточкой, смоченной в изопропиловом спирте

Компонент	Типичный номинал	Особенности пайки
Резистор	1-10 МОм	Без полярности, зазор 2-3 мм от платы
Конденсатор керамический	0.1-1 мкФ	Короткие выводы, без перегрева
Диод	1N4148	Катод (полоска) к минусу

Изготовление корпуса для схемы из термостойкого пластика

Основным требованием к корпусу является устойчивость к высоким температурам выхлопной системы. Для этого выбираются термостойкие полимеры: полиэтилентерефталат (PET), полифениленсульфид (PPS) или полиэфирэфиркетон (PEEK), выдерживающие нагрев до +200°C и выше. Толщина стенок должна составлять 2-3 мм для обеспечения механической прочности и защиты электронных компонентов от вибрации.

Корпус проектируется в форме цилиндра или прямоугольного контейнера с герметичными кабельными вводами. В нижней части предусматриваются крепежные отверстия для фиксации на штатных болтах лямбда-зонда, а в верхней – пазы для плотного обжима проводов. Обязательно моделируется внутренний отсек для размещения платы с электронной схемой, изолированной от металлических поверхностей термостойкой слюдяной прокладкой.

Этапы производства

Подготовка формы: Фрезеровка алюминиевой оснастки на ЧПУ-станке по чертежам с допусками ±0.1 мм.
Литьё пластика: Заливка расплавленного полимера под давлением с последующей выдержкой для кристаллизации.
Обработка детали: Удаление облоя, сверление монтажных отверстий, нарезка резьбы М4 для крепежа.

Параметр	Значение	Материал
Температура эксплуатации	до +220°C	PPS (40%)
Габариты	Ø25×40 мм	PET-G (30%)
Класс защиты	IP67	PEEK (30%)

Важно: При отсутствии оборудования для литья корпус можно вырезать из готового термостойкого бруска, но это снизит герметичность конструкции. Для соединения половинок используются жаростойкие винты с обязательной установкой силиконового уплотнительного кольца между секциями.

Монтаж обманки в разъем проводки кислородного датчика

Подготовьте разъем проводки лямбда-зонда, идущий от бортового компьютера автомобиля. Аккуратно отсоедините штатный разъем от датчика, расположенного после катализатора. Обеспечьте свободный доступ к контактам разъема для подключения проводов эмулятора.

Сопоставьте цветовую маркировку проводов на разъеме автомобиля с выходами самодельной обманки согласно схеме. Типовая распиновка для 4-контактного датчика включает сигнальный провод (обычно черный), питание 12V (красный), массу (серый/белый) и подогрев (белый/синий). Точное соответствие уточняется по мануалу конкретной модели.

Пошаговая установка

Отключите минусовую клемму АКБ для обесточивания системы.
Соедините провода обманки с контактами разъема методом:
- Пайки – наиболее надежный вариант
- Обжима через клеммы – при наличии разъемного адаптера
- Скрутки с изоляцией – временное решение
Изолируйте все соединения термоусадкой или изолентой.
Зафиксируйте блок обманки вдали от источников тепла и подвижных деталей (например, на кронштейне вдоль проводки).
Подключите АКБ и произведите тестовый запуск двигателя.

Проверьте отсутствие ошибки "P0420" или "низкая эффективность катализатора" через диагностический сканер после 10-15 минут работы мотора в режиме холостого хода и при оборотах 2500-3000 об/мин. При корректной установке контроллер воспримет сигнал эмулятора как показания исправного катализатора.

Ошибка P0420: диагностика перед установкой обманки

Код P0420 указывает на недостаточную эффективность каталитического нейтрализатора. Установка механической или электронной обманки без предварительной диагностики – рискованный шаг, который может маскировать серьезные неисправности, усугубляя повреждения и увеличивая расход топлива.

Перед изготовлением или монтажом обманки лямбда-зонда критически важно исключить другие причины триггера P0420. Ошибочная установка эмулятора при неисправностях топливной системы или двигателя приведет лишь к временному исчезновению ошибки, но не решит корневую проблему.

Обязательные этапы диагностики

Выполните проверки в строгой последовательности:

Анализ данных сканера:
- Сравните сигналы верхнего и нижнего датчиков O₂ при 2500 об/мин.
- Исправный катализатор: график нижнего зонда должен быть почти ровным (0.45-0.5V).
Визуальный осмотр:
- Проверка целостности корпуса катализатора (вмятины, трещины).
- Наличие следов перегрева (синева на металле).
- Состояние патрубков выхлопной системы (герметичность!).
Тест датчиков O₂:
- Замер сопротивления нагревателя (обычно 2-14 Ом).
- Проверка опорного напряжения (0.45V ±0.1V).

Параметр	Исправный катализатор	Неисправный катализатор
Колебания заднего лямбда-зонда	Минимальные (0.01-0.05V)	Повторяют график переднего зонда
Температура выхлопа после катализатора	На 30-100°С выше, чем до	Практически равна

Важно! Если диагностика подтвердила физический износ катализатора, а не временный сбой – обманка становится оправданным решением. При обнаружении отклонений в работе двигателя (например, ошибки по пропускам зажигания или обогащению смеси) сначала устраните их!

Прошивка контроллера для полного отключения датчика

Прошивка электронного блока управления (ЭБУ) двигателя представляет собой программное отключение функционала лямбда-зонда. Этот метод полностью исключает датчик из работы системы, заставляя ЭБУ игнорировать его сигналы и не активировать аварийный режим (Check Engine). Цель – избавиться от ошибок, вызванных неисправным или удаленным зондом, без использования механических обманок.

Данный подход требует глубокого вмешательства в ПО контроллера и выполняется специализированным оборудованием. Он кардинально отличается от установки механической или электронной обманки, так как меняет алгоритмы работы ЭБУ, а не имитирует корректные показания датчика. Неправильная прошивка может привести к серьезным сбоям в работе двигателя.

Ключевые аспекты прошивки для отключения лямбда-зонда

Процесс требует профессионального подхода и включает несколько этапов:

Чип-тюнинг: Модификация заводской прошивки ЭБУ. Специалист находит в ПО участки кода, отвечающие за обработку сигналов кислородного датчика и активацию ошибок.
Отключение диагностики: В прошивке отключаются:
- Функции проверки цепей датчика (обрыв, короткое замыкание).
- Алгоритмы анализа корректности сигнала (бедная/богатая смесь).
- Механизмы перехода в аварийный режим при отсутствии/неисправности зонда.
Калибровка топливных карт: После отключения зонда ЭБУ теряет обратную связь для коррекции смеси. Прошивка часто включает адаптацию топливных карт под работу в разомкнутом контуре, основываясь на других параметрах (ДПДЗ, ДМРВ, ДАД).

Сравнение методов отключения лямбда-зонда:

Критерий	Механическая/Электронная Обманка	Прошивка ЭБУ (Отключение)
Принцип работы	Обман ЭБУ путем имитации "правильного" сигнала датчика	Полное удаление функционала датчика из ПО ЭБУ
Влияние на логику ЭБУ	Минимальное, ЭБУ продолжает ожидать сигнал	Глубокое, ЭБУ "забывает" о существовании датчика
Риск Check Engine	Возможен при некачественной обманке или сбоях	Минимален при корректной прошивке
Сложность реализации	Низкая (установка в разъем/трубу)	Высокая (спецоборудование, знания)
Обратимость	Легкая (демонтаж обманки)	Требуется восстановление заводской прошивки

Важные предостережения: Прошивка ЭБУ – ответственная операция. Неквалифицированное вмешательство чревато выходом контроллера из строя, нестабильной работой двигателя, повышенным расходом топлива или детонацией. Данный метод запрещен экологическим законодательством большинства стран, так как отключает систему контроля вредных выбросов. Используйте его исключительно осознанно, понимая все риски и юридические последствия.

Проверка работоспособности после монтажа механической втулки

После установки механической обманки лямбда-зонда выполните визуальный контроль качества монтажа. Убедитесь, что втулка плотно зафиксирована в резьбовом соединении, отсутствуют повреждения проводов датчика, а разъём подключен без перегибов. Проверьте герметичность выхлопной системы в зоне монтажа – даже незначительная утечка газов исказит показания.

Запустите двигатель и дайте ему прогреться до рабочей температуры (85-90°C). На этом этапе прослушайте выхлопную систему на предмет посторонних дребезжаний или шипения, которые могут указывать на вибрацию втулки или недостаточную герметизацию. Особое внимание уделите поведению оборотов холостого хода – стабильная работа без плавающих значений свидетельствует о корректном прохождении газов через втулку.

Диагностика и тест-драйв

Сканирование ошибок: Подключите диагностический сканер OBD2 к разъёму ЭБУ. Проверьте память контроллера на наличие кодов неисправностей, связанных с лямбда-зондом (например, P0130, P0131, P0134, P0420). Успешный монтаж должен устранить ошибку "Слишком бедная/богатая смесь" (P0171/P0172), но не влияет на ошибки катализатора (P0420-P0434).
Анализ данных в реальном времени: В режиме live data отследите:
- Напряжение второго лямбда-зонда (после катализатора). В норме – стабильные показатели ~0.45-0.5V (имитация исправного катализатора).
- Частоту переключений первого датчика (до катализатора) – должна сохранять динамику (0.1-0.9V).

Тест-драйв: Проведите 20-минутную поездку в режимах:

Режим движения	Цель проверки
Холостой ход (3-5 мин)	Стабильность оборотов, отсутствие ошибок
Равномерное движение (60 км/ч)	Фиксация показаний сканера
Резкие ускорения	Реакция ЭБУ на изменение нагрузки

После теста повторно просканируйте ошибки. Убедитесь, что индикатор Check Engine не активируется, а данные второго датчика остаются в заданном диапазоне. Кратковременные скачки напряжения допустимы только при резком изменении режима работы двигателя.

Тестирование электронной обманки мультиметром

Подключите мультиметр в режиме измерения постоянного напряжения (DCV) к выходному сигнальному проводу обманки и массе автомобиля. Запустите двигатель и прогрейте его до рабочей температуры для активации режима замкнутого контура управления топливом.

Сравните показания напряжения с эталонными значениями исправного лямбда-зонда. Стабильное напряжение в диапазоне 0.45-0.50V свидетельствует о корректной работе эмулятора. Значительные отклонения или хаотичные скачки указывают на неисправность схемы.

Ключевые этапы проверки

Холостые обороты: Зафиксируйте показания при 800-1000 об/мин (норма: 0.45-0.48V)
Перегазовка: Резко увеличьте обороты до 2500-3000 об/мин. Напряжение должно кратковременно подняться до 0.8-0.9V с последующим возвратом к номиналу
Стабильная нагрузка: Поддерживайте 2000 об/мин 30 секунд. Допустимые колебания: ±0.05V от среднего значения

Параметр	Исправная обманка	Ошибка
Напряжение в покое	0.45-0.50V	<0.3V или >0.7V
Реакция на ускорение	Краткий скачок + плавное снижение	Отсутствие реакции
Стабильность сигнала	Постоянное значение (±0.02V)	Дрейф или скачки

Дополнительные проверки:

Измерьте сопротивление между входом и выходом схемы при отключенном питании (должно соответствовать схеме обманки)
Проверьте падение напряжения на конденсаторах при резком изменении нагрузки (используйте режим "Min/Max" на мультиметре)

Особенности эксплуатации авто с обманкой зимой

Зимняя эксплуатация автомобиля с механической или электронной обманкой лямбда-зонда требует повышенного внимания к работе двигателя из-за измененных условий сгорания топлива. Холодный запуск при низких температурах усиливает нагрузку на систему управления двигателем, которая получает некорректные данные о составе выхлопных газов.

Основной риск связан с нарушением формирования оптимальной топливно-воздушной смеси, что в мороз может проявляться неустойчивыми оборотами на холостом ходу, провалами мощности при трогании или повышенным расходом топлива. Особенно критично это для коротких поездок, когда двигатель не успевает выйти на рабочую температуру.

Ключевые аспекты зимней эксплуатации

Прогрев двигателя
Обязательно увеличивайте время прогрева до 5-7 минут. ЭБУ с обманкой не адаптирует смесь для холодного пуска, что может вызвать детонацию или остановку мотора.
Контроль топливной системы
Используйте бензин с улучшенными моющими присадками и проверяйте состояние свечей зажигания каждые 3 000 км пробега.
Диагностика ошибок
Регулярно сканируйте ЭБУ на предмет скрытых ошибок по датчикам кислорода (коды P0130-P0141), которые могут маскироваться обманкой.

Проблема	Причина	Решение
Плавание оборотов	Некорректная коррекция смеси	Проверка герметичности впуска, чистка РХХ
Рост расхода топлива	Переобогащение смеси ЭБУ	Контроль температуры ОЖ, замена ДТОЖ
Хлопки в выхлопе	Недожог топлива в цилиндрах	Диагностика катушек зажигания, ВВ проводов

Важно: При температуре ниже -20°C избегайте коротких поездок (менее 15 минут). Низкая температура выхлопной системы препятствует корректной работе обманки, что провоцирует запись ошибок "низкая эффективность катализатора". Для электронных эмуляторов обязательна проверка качества пайки контактов – перепады температуры вызывают окисление соединений.

Юридические последствия установки обманки лямбда-зонда в РФ

Установка обманки лямбда-зонда напрямую нарушает требования Технического регламента Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Данный регламент строго запрещает внесение изменений в конструкцию транспортного средства, влияющих на экологическую безопасность, без согласования с уполномоченными органами. Система очистки выхлопных газов, включая катализатор и датчики, является неотъемлемой частью этой конструкции.

Эксплуатация автомобиля с обманкой приводит к превышению фактических выбросов вредных веществ относительно показателей, зафиксированных в Одобрении типа транспортного средства (ОТТС). Это создает формальное несоответствие между реальными характеристиками автомобиля и данными, указанными в регистрационных документах (ПТС, СТС), что квалифицируется как административное правонарушение.

Ключевые правовые риски и санкции

Основные юридические последствия для владельца транспортного средства включают:

Административный штраф по ч. 1 ст. 12.5 КоАП РФ (500 рублей или предупреждение) за управление ТС с неисправностью, при которой эксплуатация запрещена. Обманка имитирует исправность системы, маскируя реальную неисправность катализатора или датчика.
Отказ в выдаче диагностической карты техосмотра (п. 3.8 Приложения №2 к Приказу МВД РФ №767). При обнаружении обманки или некорректной работы системы контроля выбросов пункт техосмотра обязан отказать в оформлении документа.
Привлечение по ст. 8.22 КоАП РФ (штраф до 500 рублей для граждан) за эксплуатацию ТС с превышением нормативов выбросов, если факт подтвержден инструментальным замером.
Аннулирование ранее выданной диагностической карты при выявлении несоответствия впоследствии, что делает ОСАГО недействительным.

Потенциально возможные дополнительные последствия:

Проблемы при перепродаже автомобиля – несоответствие конструкции ОТТС может стать основанием для отказа в регистрации новым владельцем.
Сложности в доказывании правоты при ДТП – страховые компании вправе оспорить выплаты, если установлена незаконная модификация систем безопасности.
Риск ужесточения наказаний – законодательство РФ постепенно усиливает контроль за экологическими нормативами, что может привести к увеличению штрафов или введению новых санкций.

Устранение катализатора с установкой обманки также лишает владельца права на гарантийный ремонт двигателя (если гарантия действует), так как производители признают такое вмешательство основанием для снятия с гарантии.

Список источников

При подготовке материала о самостоятельном изготовлении обманки лямбда-зонда критически важна опора на технически точные и проверенные данные. Недостоверная информация может привести к некорректной работе двигателя, повышению токсичности выхлопа или повреждению электронных систем автомобиля.

Для обеспечения достоверности рекомендаций и чертежей в статье использовались следующие категории источников, содержащие инженерные решения, схемы подключения и практический опыт реализации подобных устройств.

Специализированные автомобильные форумы (Drive2, форумы марко-специфичных клубов)
Технические разделы сайтов по автомобильной электронике и DIY-тюнингу
Видеоинструкции на платформах видеохостинга с пошаговой сборкой
Руководства по диагностике OBD-II систем и принципам работы каталитических нейтрализаторов
Патентная документация на конструкции эмуляторов сигналов кислородных датчиков
Электротехнические справочники по параметрам резисторов и конденсаторов
Отчёты лабораторных испытаний сигнальных характеристик лямбда-зондов
