Чистка дросселя своими руками

Статья обновлена: 18.08.2025

Плавающие обороты на холостом ходу, затрудненный запуск двигателя или снижение отзывчивости педали газа – знакомые симптомы?

Часто их причиной становится загрязненная дроссельная заслонка, но эту проблему можно решить своими силами: чистка узла вернет двигателю стабильность работы и прежнюю динамику.

Снимаем минусовую клемму АКБ: обеспечение безопасности

Отключение минусовой клеммы аккумуляторной батареи полностью обесточивает бортовую сеть автомобиля перед чисткой дроссельной заслонки. Это критически важно для предотвращения случайного запуска стартера или короткого замыкания при контакте инструментов с токопроводящими элементами узла. Напряжение в цепи дросселя достигает 12В, а замыкание контактов может вывести из строя дорогостоящие датчики положения (ДПДЗ) или блок управления двигателем (ЭБУ).

Перед отсоединением клеммы убедитесь, что зажигание выключено, а ключи извлечены из замка. Сначала ослабьте гайку крепления отрицательного провода (помечен знаком «–» или черным цветом) на аккумуляторе с помощью ключа на 10 мм. Снимите клемму с вывода АКБ и отведите провод в сторону, исключая любой контакт с токовыводом. Фиксируйте кабель стяжкой или ветошью – случайное касание клеммы к батарее во время чистки спровоцирует искрение и сброс адаптаций ЭБУ.

Порядок действий при отключении АКБ

Заглушите двигатель, выньте ключ из замка зажигания.
Наденьте защитные перчатки (резиновые или диэлектрические).
Определите минусовую клемму АКБ (черный провод/знак «–»).
Ключом на 10 мм ослабьте затяжную гайку на клемме.
Аккуратно снимите клемму с вывода батареи.
Закрепите провод в отведенном положении (используйте проволоку или изоленту).

Важно: Никогда не отсоединяйте первым плюсовой провод! Контакт ключа с кузовом при откручивании «плюса» вызовет короткое замыкание. После обратной установки клеммы на АКБ возможны временные сбои в работе автоэлектроники (сброс часов, ошибки датчиков) – они устранятся после нескольких километров пробега.

Демонтаж воздуховода: первый шаг к заслонке

Отсоединение воздуховода – обязательная процедура для доступа к дроссельной заслонке. Этот патрубок соединяет корпус воздушного фильтра с дроссельным узлом, направляя очищенный воздух в двигатель. Его демонтаж освобождает пространство над заслонкой и устраняет основное препятствие для дальнейших работ.

Начните с визуального осмотра узла: определите тип крепления патрубка (хомуты, защелки) и точки его подключения к воздушному фильтру и дроссельному узлу. Подготовьте необходимые инструменты – чаще всего потребуются крестовая отвертка, ключ или головка на 7-8 мм (для винтовых хомутов) либо пассатижи с узкими губками (для пружинных хомутов).

Последовательность действий

Ослабьте хомуты: Найдите крепежные хомуты на обоих концах воздуховода. Аккуратно ослабьте их:
- Винтовые: отверткой ослабьте затяжку, провернув винт против часовой стрелки.
- Пружинные: сожмите "ушки" хомута пассатижами и сдвиньте хомут по патрубку в сторону от фланца.
Отсоедините патрубок: Плавно потяните воздуховод вверх или в сторону от фланца дроссельного узла, одновременно проворачивая его. Не прикладывайте чрезмерную силу – патрубок может быть прикипевшим или зацеплен за датчики.
Проверьте наличие датчиков: Если к воздуховоду подключен патрубок системы вентиляции картера (маленькая трубка) или датчик массового расхода воздуха (ДМРВ) – отсоедините их. ДМРВ обычно крепится отдельными винтами или защелкой.

Важные предосторожности:

Не повредите ДМРВ! Этот чувствительный датчик требует крайне бережного обращения. Не трясите его, не продувайте и не касайтесь чувствительного элемента.
При сильном прикипании резины к фланцу используйте плоскую отвертку, аккуратно поддевая патрубок по окружности. Избегайте резких движений.
Закройте отверстие дроссельного узла чистой ветошью сразу после снятия патрубка, чтобы предотвратить попадание мусора.

Отсоединение датчика массового расхода воздуха

Перед началом работ снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания и сброса ошибок ЭБУ. Найдите ДМРВ, установленный между корпусом воздушного фильтра и гибким гофрированным патрубком, ведущим к дроссельному узлу. Обычно он фиксируется пластиковым хомутом или крепежными болтами.

Внимательно осмотрите разъем датчика – большинство моделей имеет пластиковый фиксатор в виде язычка или скобы. Аккуратно отожмите фиксатор пальцем или тонкой отверткой, не прилагая чрезмерных усилий. Возьмитесь за корпус разъема (не за провода!) и плавным движением отсоедините его от датчика.

Критичные моменты при демонтаже

При работе с ДМРВ соблюдайте максимальную осторожность из-за хрупкости чувствительного элемента:

Не касайтесь внутренних проволочных нитей или сенсорной пластины внутри воздушного канала
Избегайте ударов или падений датчика – даже незначительные повреждения требуют замены
Не допускайте попадания масла, WD-40 или агрессивных растворителей на измерительный элемент

После снятия разъема открутите два крепежных винта (обычно TORX T20 или крестообразные), удерживающих датчик в корпусе. Извлеките ДМРВ строго перпендикулярно потоку воздуха, избегая перекоса. Сразу закройте отверстие в корпусе воздушного фильтра чистой ветошью для защиты от пыли.

Перед установкой обратно убедитесь в чистоте посадочного места и отсутствии трещин на уплотнительной резинке датчика. Монтаж производите в обратной последовательности, соблюдая ориентацию стрелки потока воздуха на корпусе ДМРВ.

Фиксация положения дросселя: защита от сброса настроек

При демонтаже дроссельного узла критически важно зафиксировать заслонку в приоткрытом состоянии. Резкое закрытие или механический сдвиг может быть интерпретирован электронным блоком управления (ЭБУ) как неисправность, что спровоцирует сброс адаптаций.

Адаптивные настройки дросселя, хранящиеся в памяти ЭБУ, включают параметры холостого хода, коррекцию износа и отклик педали газа. Их потеря приводит к нестабильной работе двигателя: плавающим оборотам, провалам при разгоне и необходимости повторной калибровки.

Практические методы фиксации

Клин из дерева/пластика: Установите распорку между рычагом заслонки и корпусом (толщиной 5-8 мм), исключив самопроизвольное закрытие при снятии.
Помощник с педалью газа: Нажмите педаль акселератора на 10-15% (зажигание ВЫКЛЮЧЕНО!), пока помощник удерживает ее в этом положении.
Стопорный винт (если предусмотрен): Используйте штатный регулировочный винт холостого хода для жесткой фиксации.

Метод	Риски при неправильном применении
Клинья/распорки	Повреждение осей заслонки, деформация рычага
Удержание педали	Случайное включение зажигания, ошибки ЭБУ

Важно! Перед установкой клина убедитесь, что заслонка свободно движется без заеданий. После обратной сборки обязательно выполните процедуру обучения дросселя через диагностический сканер.

Отключение разъёма регулятора холостого хода

Найдите на корпусе дроссельного узла пластиковый разъём регулятора холостого хода (РХХ), обычно расположенный сбоку или сверху возле привода заслонки. Проверьте тип фиксатора – чаще встречаются подпружиненные язычки или пластиковые защёлки.

Зафиксируйте корпус дросселя одной рукой, чтобы избежать резких движений. Большим и указательным пальцем второй руки аккуратно нажмите на фиксатор (не на провода!), одновременно потянув разъём вдоль оси контактов. Приложите умеренное усилие – соединение должно разъединиться без хруста.

Ключевые моменты при отключении

Не дёргайте за провода – это может повредить проводку или внутренние контакты разъёма.
Убедитесь в чистоте вокруг разъёма – песчинки, попавшие в контакты, нарушат работу РХХ после сборки.
Изолируйте отсоединённый разъём от возможного контакта с металлическими деталями (например, отогните в сторону).

Тип фиксатора	Действие
Вертикальный язычок	Нажать пальцем вниз до щелчка, потянуть корпус разъёма
Боковые "усики"	Сжать пальцами с двух сторон, затем снять

Ослабление хомутов крепления дроссельного узла

Найдите хомуты воздуховода, соединяющие гофрированный патрубок с корпусом дроссельной заслонки и воздушным фильтром. Обычно используются черные пластиковые или металлические хомуты с винтовыми зажимами, расположенные по обоим концам патрубка.

Подготовьте инструмент: чаще всего требуется крестовая отвертка (PH2) или плоская (зависит от типа винта). Убедитесь, что двигатель остыл, а клемма «минус» аккумулятора отсоединена – это исключит случайный запуск и ошибки ЭБУ.

Порядок действий:

Ослабьте верхний хомут: Вставьте отвертку в шлиц винта хомута со стороны воздушного фильтра. Поворачивайте против часовой стрелки до ослабления зажима (3-5 оборотов).
Ослабьте нижний хомут: Аналогично ослабьте винт хомута, фиксирующего патрубок на фланце дросселя. Контролируйте усилие – пластиковые хомуты хрупкие!
Проверьте свободу патрубка: После ослабления обоих хомутов слегка пошатайте патрубок. Он должен легко сдвигаться вдоль штуцеров без полного демонтажа.

Важно: Не выкручивайте винты хомутов полностью! Это приведет к потере мелких деталей. Если патрубок «прикипел», смочите соединение WD-40 и аккуратно подденьте плоской отверткой.

Извлечение дроссельной заслонки из впускного коллектора

После отключения электрического разъёма и патрубков системы охлаждения снимите крепёжные элементы, фиксирующие дроссельный узел к коллектору. Обычно используются болты или гайки (чаще всего 2-4 штуки), доступ к которым может потребовать снятия декоративного кожуха двигателя. Аккуратно подденьте корпус заслонки отвёрткой с широким лезвием, избегая деформации привалочных поверхностей.

Осторожно снимите узел с посадочного места, обращая внимание на резиновое уплотнительное кольцо или прокладку. Если прокладка прилипла к коллектору, аккуратно отделите её пластиковым скребком. Немедленно заткните чистой ветошью отверстие впускного коллектора для предотвращения попадания грязи или мелких предметов в двигатель во время чистки.

Ключевые этапы демонтажа

Отсоединение шлангов: Слейте небольшое количество ОЖ в ёмкость при снятии патрубков
Демонтаж крепежа: Используйте торцевой ключ или головку подходящего размера
Прокладка/кольцо: Проверьте целостность уплотнения перед установкой обратно

Тип крепления	Инструмент	Особенности
Болты (T30/T40)	Торкс-бита	Часто со скрытыми головками
Гайки (10-13мм)	Головка с трещоткой	Проверьте наличие шайб под гайками

Важно: Не прикладывайте чрезмерное усилие при снятии – если узел не поддаётся, убедитесь в отсутствии скрытых креплений или неотсоединённых коммуникаций. Зафиксируйте положение регулятора холостого хода перед извлечением, если он установлен отдельно.

Осмотр состояния дросселя: оценка загрязнения

Снимите воздуховод, отсоединив хомуты крепления, после чего демонтируйте корпус дроссельного узла. Обеспечьте хорошее освещение рабочей зоны для детального визуального анализа внутренних поверхностей заслонки и каналов.

Изучите степень загрязнения механизма, обращая внимание на характерные признаки: маслянистый блеск, плотные углеродистые отложения вокруг оси заслонки и клапана холостого хода, а также толстый слой копоти на стенках камеры. Особо критичными считаются затвердевшие наслоения, препятствующие свободному ходу заслонки.

Ключевые индикаторы износа

Заедание оси - затруднённое возвращение заслонки в исходное положение при ручном перемещении
Видимые зазоры - неравномерный просвет между кромкой заслонки и стенками камеры в закрытом состоянии
Деформация уплотнений - трещины или усадка резиновых прокладок фланца

Уровень загрязнения	Последствия	Рекомендуемые действия
Лёгкий (пылевой налёт)	Незначительные колебания холостых оборотов	Профилактическая очистка без демонтажа
Средний (масляные пятна)	Провалы при разгоне, повышенный расход топлива	Обязательная разборка с чисткой каналов ХХ
Критичный (закоксовка)	Неустойчивая работа двигателя, ошибки Р2135/Р0120	Полная разборка, замена уплотнений, адаптация

Важно: При обнаружении механических повреждений (царапины на тефлоновом покрытии, люфт оси) узел подлежит замене. Оцените состояние датчика положения дроссельной заслонки (ДПДЗ) - загрязнение контактных дорожек вызывает сбои в передаче данных ЭБУ.

Снятие резиновых уплотнителей: подготовка к мойке

Перед непосредственной чисткой необходимо демонтировать резиновые уплотнители с корпуса дроссельной заслонки. Эти элементы критически важны для герметизации системы впуска, но крайне чувствительны к агрессивным составам для очистки углеводородных отложений.

Аккуратно подденьте уплотнители по периметру тонкой плоской отверткой или пластиковым монтажным инструментом. Избегайте резких движений и чрезмерных усилий – старые резиновые кольца часто теряют эластичность и легко рвутся. Снятые дети тщательно осмотрите на предмет трещин, затвердевания или деформации.

Порядок обработки снятых уплотнителей

Протрите элементы чистой сухой ветошью для удаления поверхностной пыли
Промойте только в теплой воде с нейтральным мылом
Тщательно просушите сжатым воздухом или безворсовой тканью
Уложите на чистую поверхность вдали от источников тепла

Материал уплотнителя	Допустимые средства очистки	Запрещенные средства
NBR (Нитриловая резина)	Мыльный раствор, силиконовая смазка	Уайт-спирит, бензин, ацетон
VMQ (Силикон)	Изопропиловый спирт, специальные очистители	Углеводородные растворители

Категорически недопустимо погружать резиновые детети в очиститель карбюратора или аналогичные химические составы – это гарантированно вызовет их разрушение. При обнаружении повреждений немедленно замените уплотнители новыми – установка дефектных колец приведет к подсосу неучтенного воздуха.

Выбор очистителя: специализированный аэрозоль

Качественный очиститель дроссельной заслонки обязан эффективно растворять масляные отложения, нагар и лаковые плёнки без агрессивного воздействия на материалы узла. Дешёвые аналоги или универсальные средства часто содержат агрессивные растворители, повреждающие молибденовое или тефлоновое покрытие заслонки, уплотнительные манжеты и датчик положения (ДПДЗ).

Специализированные аэрозоли разработаны с учётом совместимости с электронными компонентами и чувствительными поверхностями. Их формула включает высокоактивные моющие компоненты, быстро размягчающие загрязнения, и присадки, оставляющие после испарения защитный антистатический слой, препятствующий быстрому повторному загрязнению.

Критерии выбора

При покупке обращайте внимание на следующие характеристики:

Специализация: На этикетке должно быть чётко указано "Очиститель дроссельной заслонки" или "Throttle Body Cleaner".
Безопасность для покрытий: Отсутствие ацетона, толуола и хлорированных растворителей в составе.
Совместимость: Пригодность для заслонок с любым типом покрытия (включая антифрикционные).
Быстрое испарение: Минимальный остаток после очистки для предотвращения залипания.

Популярные бренды, зарекомендовавшие себя на рынке:

Бренд	Ключевое преимущество
Liqui Moly Pro-Line	Двойное действие (очистка + защита), безопасен для ДПДЗ
CRC Throttle Body Cleaner	Быстрое испарение, не оставляет следов
Hi-Gear HG4230	Активная пена для сложных отложений

Перед применением обязательно снимите датчик положения дроссельной заслонки (если он установлен на корпусе) – попадание жидкости может вывести его из строя. Наносите средство короткими распылениями на загрязнённые поверхности, используя кисточку или безворсовую ветошь для деликатного удаления размягчённых отложений.

Обработка наружных поверхностей: удаление масляных отложений

Масляные отложения на корпусе дроссельной заслонки образуются из-за картерных газов, содержащих пары масла, которые проходят через систему вентиляции картера. Эти отложения накапливаются во внешних каналах, патрубках и вокруг оси заслонки, ухудшая теплоотдачу и способствуя закоксовыванию подвижных элементов. Толстый слой грязи также мешает визуальному контролю состояния узла и может создавать помехи для смежных датчиков.

Для очистки используйте специализированный аэрозольный очиститель карбюратора или дроссельных заслонок, избегая агрессивных растворителей вроде ацетона. Нанесите средство на загрязненные участки, уделяя внимание стыкам патрубков и вентиляционным каналам. Дайте растворителю подействовать 3-5 минут – за это время он растворит масляную пленку и вязкие отложения без механического воздействия.

Порядок обработки и контрольные точки

Ключевые зоны очистки:

Поверхность под датчиком положения дроссельной заслонки (ДПДЗ)
Фланец соединения с воздуховодом
Штуцеры системы вентиляции картера (PCV)
Ось вращения заслонки с внешней стороны корпуса

Важно: При работе соблюдайте меры предосторожности – используйте перчатки и защиту для глаз. После распыления удалите размягченные отложения чистой ветошью без ворса. Для труднодоступных мест применяйте мягкие щетки с синтетическим ворсом. Повторяйте обработку до полного удаления масляных следов.

Тип загрязнения	Метод удаления	Рекомендуемый инструмент
Свежие масляные пятна	Протирка ветошью с очистителем	Микрофибра, очиститель в аэрозоле
Застарелые отложения	Многократное распыление + щетка	Нейлоновая кисть, деревянный скребок
Грязь в труднодоступных местах	Точечная обработка	Специальные насадки-трубочки на баллон

Финишный этап – продувка сжатым воздухом для удаления остатков чистящего состава из технологических отверстий. Убедитесь в отсутствии разводов на поверхности и чистоте посадочных мест датчиков. Контролируйте состояние резиновых уплотнений – при их повреждении замените кольца во избежание подсоса воздуха.

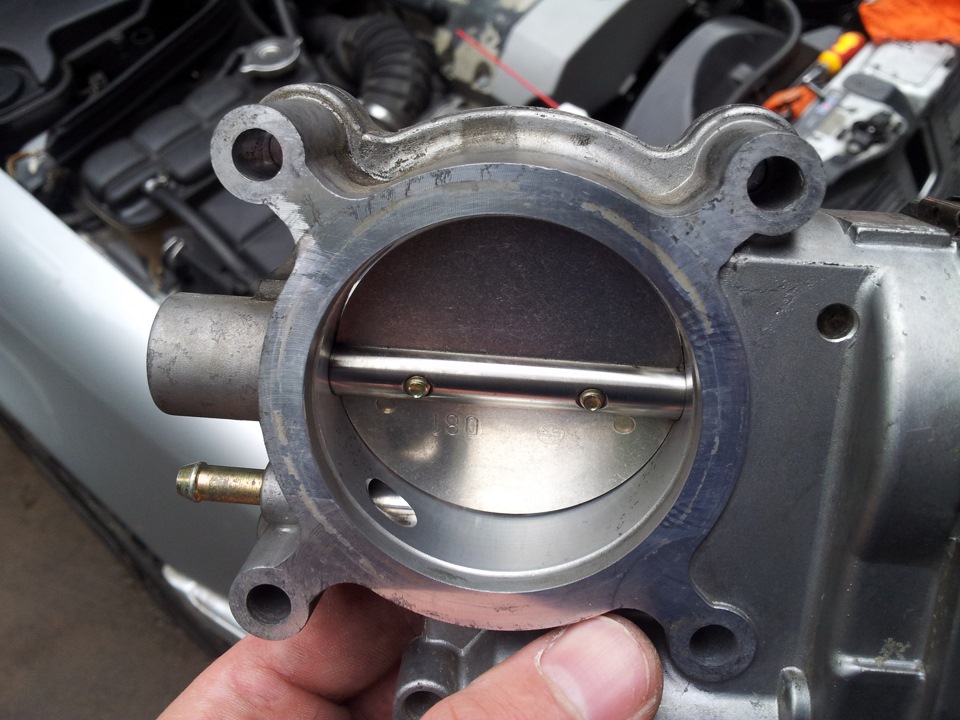

Чистка заслонки с обеих сторон: ключевой этап

Загрязнения на внешней поверхности дроссельной заслонки образуют липкий налет из пыли и картерных газов, нарушающий герметичность в закрытом положении и вызывающий плавающие обороты холостого хода. Внутренняя сторона контактирует с топливной смесью, где смолистые отложения парафинов и присадок изменяют профиль канала, искажая расчетный воздушный поток.

Очистка только одной стороны оставляет компенсационные зазоры неизученными – это провоцирует ошибки адаптации ЭБУ, рывки при разгоне и повышенный расход топлива. Полный доступ требует демонтажа узла с последующей фиксацией заслонки в открытом состоянии для предотвращения повреждения моторчика привода.

Технология двусторонней обработки

Используйте специальный аэрозольный очиститель для дроссельных заслонок, избегая агрессивных растворителей и абразивов. Последовательно выполняйте шаги:

Наружная поверхность: распылите состав на ветошь, протрите кромку и посадочное место, уделяя зоне вокруг оси вращения.
Внутренний канал: обработайте распылителем стенки впускного тракта за заслонкой, удаляя черные смоляные отложения.
Ось заслонки: аккуратно очистите шток и пазы ватной палочкой, смоченной очистителем.

Ошибка при чистке	Последствие
Игнорирование внутренней полости	Недостаточная пропускная способность канала
Механическое трение щеткой	Повреждение антифрикционного покрытия
Чистка без демонтажа	Затекание грязи в приводной механизм

После сборки обязательна адаптация дроссельного узла через диагностическое оборудование – это сбросит старые поправочные коэффициенты ЭБУ, учитывавшие загрязнения. Без калибровки возможны кратковременные сбои в работе двигателя при переходных режимах.

Прочистка байпасных каналов холостого хода

Байпасные каналы холостого хода (БКХХ) обеспечивают подачу воздуха в обход закрытой дроссельной заслонки при работе двигателя на холостых оборотах. Со временем они забиваются масляным нагаром и пылью, особенно в системах с вентиляцией картера, что приводит к нестабильному холостому ходу, плавающим оборотам или самопроизвольной остановке двигателя.

Очистка БКХХ требует особого внимания из-за их малого диаметра и сложной геометрии. Стандартная промывка дроссельного узла без демонтажа часто не достигает этих каналов, так как они расположены в корпусе заслонки и могут иметь изогнутую форму или сетчатые фильтры внутри.

Порядок работ

Демонтаж дроссельного узла: Снять патрубки воздуховода и охлаждающей системы, отсоединить разъемы датчиков и регулятора холостого хода (РХХ).
Визуальная диагностика: Осмотреть входные отверстия БКХХ (обычно за заслонкой) и выходные каналы (за ведущей шестерней привода). Проверить состояние иглы РХХ.
Механическая очистка:
- Использовать мягкую нейлоновую щетку и специализированный очиститель карбюратора/дроссельных заслонок.
- Для труднодоступных участков применить тонкую медную проволоку или зубочистки (без царапания стенок!).
- Продуть каналы сжатым воздухом (2-3 атм) после размягчения отложений.
Очистка регулятора холостого хода: Протереть конусную иглу РХХ ветошью, смоченной в очистителе. Заменить при наличии износа или заклинивания.

Тип загрязнения	Рекомендуемое средство
Легкий масляный налет	Очиститель на основе ацетона
Затвердевшие отложения	Спецсоставы с выдержкой 10-15 минут

После сборки выполнить адаптацию дроссельного узла через диагностический сканер или путем сброса ЭБУ (отключение АКБ на 10 минут). При первом запуске возможны кратковременные колебания оборотов – система автоматически откалибрует подачу воздуха через очищенные каналы.

Обработка посадочного места: удаление нагара

Тщательно осмотрите посадочную поверхность заслонки и стенки канала – плотный масляный нагар образует темные отложения по контуру прилегания. Используйте ватные палочки или микрофибру, смоченные в очистителе карбюратора или специализированном средстве для дроссельных узлов. Наносите состав круговыми движениями без избыточного давления, уделяя внимание углублениям вокруг краев заслонки.

Для стойких отложений примените пластиковый скребок или деревянную лопатку – металлические инструменты недопустимы из-за риска повреждения антифрикционного покрытия. Контролируйте состояние уплотнительного слоя: если на поверхности видны глубокие царапины или участки с отслоением покрытия, потребуется замена узла.

Ключевые этапы финальной очистки

Повторная обработка – нанесите очиститель на новый тампон и пройдитесь по посадочной зоне до полного удаления темных пятен
Проверка прилегания – закройте заслонку и посмотрите на просвет: равномерная узкая щель без зазоров свидетельствует о правильной геометрии
Удаление остатков – протрите канал сухой безворсовой салфеткой, продуйте сжатым воздухом монтажные пазы и дренажные отверстия

Тип загрязнения	Рекомендуемый способ	Меры предосторожности
Свежие масляные отложения	Очиститель + микрофибра	Не допускать попадания на датчики
Застарелый нагар	Пластиковый скребок + очиститель	Запрещено использование ацетона

Особое внимание уделите месту контакта заслонки с регулятором холостого хода – остатки нагара здесь вызывают нестабильные обороты. После процедуры поверхность должна иметь равномерный матовый оттенок без лаковых пятен и графитовых разводов.

Чистка оси вращения заслонки: предотвращение закусывания

Закусывание дроссельной заслонки часто вызвано загрязнением именно оси вращения, где накапливаются смолистые отложения от картерных газов и пыли. Эти отложения препятствуют свободному вращению оси, вызывая подклинивание, неполное закрытие/открытие заслонки и плавающие обороты холостого хода. Игнорирование этой зоны сводит эффективность общей чистки к нулю.

Ось представляет собой металлический стержень, проходящий сквозь корпус дроссельного узла и жестко соединенный с самой заслонкой. Для доступа к ней необходимо демонтировать дроссельный узел с двигателя и снять приводную шестерню/рычаг (если применимо). Очистка требует аккуратности и правильных средств, чтобы не повредить уплотнительные элементы и антифрикционное покрытие.

Этапы очистки и защиты оси

Очистка:

Тщательно обработайте места входа оси в корпус дросселя специализированным очистителем для дроссельных заслонок. Избегайте агрессивных растворителей (ацетон, бензин), разрушающих материалы.
Нанесите очиститель на ось и вращайте заслонку, помогая ей двигаться вручную. Повторяйте до полного растворения отложений и появления легкого хода.
Используйте безворсовые салфетки для удаления размягченной грязи. Не применяйте металлические щетки или абразивы.

Смазка и проверка:

После полной просушки нанесите минимальное количество термостойкой смазки для высоких температур (например, на основе силикона или графита) только на концы оси, выступающие из корпуса. Избыток смазки притянет новую грязь.
Не смазывайте внутренние поверхности оси внутри корпуса – это может нарушить работу датчика положения дроссельной заслонки (ДПДЗ).
Проверьте легкость и плавность вращения заслонки от упора до упора без малейшего заедания перед установкой узла на двигатель.

Ошибка	Последствие
Использование WD-40 как смазки	Быстрое выгорание, образование новых отложений
Попадание смазки на ДПДЗ	Искажение сигнала, ошибки двигателя
Оставление очистителя на поверхности	Разрушение пластиковых/резиновых деталей

Регулярная очистка оси при ТО (каждые 30-50 тыс. км) предотвратит критический износ деталей и обеспечит точную работу системы впуска. При сильном износе втулок оси или коррозии требуется замена дроссельного узла.

Контроль движения заслонки: плавность хода

После монтажа дроссельного узла проверьте плавность хода заслонки без запуска двигателя. Нажмите на сектор газа рукой: движение должно происходить равномерно, без рывков, заеданий или посторонних звуков. Любая ступенчатость или сопротивление указывают на неполадки – чаще всего остатки загрязнений, перетянутые оси или деформацию механизма.

Особое внимание уделите возвратной пружине: она должна мгновенно и без задержек закрывать заслонку при снятии усилия. Проверьте отсутствие трения троса или электроразъема о корпус, а также убедитесь в свободном ходе педали акселератора в салоне – её подклинивание напрямую влияет на реакцию дросселя.

Критерии корректной работы

Равномерное усилие на всём диапазоне открытия (10–90°)
Полное закрытие до упора без дополнительного подталкивания
Отсутствие провалов или залипания в промежуточных положениях
Тихая работа привода (характерный шелест – норма для электронных версий)

Симптом	Вероятная причина	Решение
Рывки при открытии	Загрязнение в осевых пазах	Повторная разборка и чистка
Неполное закрытие	Износ пружины, перекос оси	Замена компонентов
Скрип/стук	Отсутствие смазки на шестернях привода	Нанесение графитовой смазки

Промывка каналов системы вентиляции картера

При интенсивном загрязнении масляными отложениями система вентиляции картера теряет пропускную способность, что провоцирует рост давления картерных газов. Это вызывает выдавливание сальников, повышенный расход масла и нарушение стабильности холостого хода из-за несанкционированного подсоса воздуха через дроссельный узел.

Основной фокус работ – очистка маслоотделителя и патрубков от вязких смолистых отложений. Для процедуры потребуется снять вентиляционный клапан (PCV), отсоединить шланги от крышки клапанов и впускного коллектора, после чего визуально оценить степень закоксовки каналов.

Технология очистки

Применяйте специализированные промывочные составы для систем вентиляции картера (Liqui Moly Pro-line Kurbelgehause-Entlüftung-System-Reiniger, Wynns Engine Crankcase Ventilation Cleaner):

Нанесите очиститель через входные отверстия демонтированных шлангов
Обработате внутренние полости маслоотделителя
Выдержите экспозицию согласно инструкции производителя (обычно 10-15 минут)
Продуйте каналы сжатым воздухом под давлением 3-4 атм

Альтернатива при сильном загрязнении – механическая чистка гибкими ершиками и промывка в ультразвуковой ванне. Контролируйте состояние обратного клапана PCV – залипание требует обязательной замены компонента.

Симптомы засора	Последствия
Масло на корпусе воздушного фильтра	Загрязнение ДМРВ/ДАД
Пар из маслозаливной горловины	Раздувание прокладок ГБЦ
Плавающие обороты ХХ	Ошибки по обеднению смеси

После сборки системы выполните адаптацию дроссельной заслонки и проверьте герметичность соединений. Профилактическую промывку рекомендуется совмещать с заменой масла (каждые 40-50 тыс. км), особенно на двигателях с прямым впрыском.

Удаление остатков очистителя: продувка сжатым воздухом

После тщательной очистки дроссельной заслонки аэрозольным средством, внутренние каналы и внешние поверхности остаются покрытыми остатками раствора и вымытой грязью. Эти загрязнения необходимо полностью удалить, так как их наличие может привести к некорректной работе узла при запуске двигателя или вызвать залипание механизма в процессе эксплуатации.

Продувка сжатым воздухом – обязательный этап, гарантирующий отсутствие посторонних частиц в чувствительных зонах заслонки. Для работы потребуется источник сжатого воздуха с рабочим давлением 3-6 бар (компрессор или баллон) и пистолет с узкой направляющей насадкой, обеспечивающей точную подачу струи. Предварительно убедитесь в отсутствии влаги в воздушной магистрали компрессора.

Последовательность продувки

Направьте струю воздуха под углом 45° на ось дроссельной заслонки, выдувая остатки очистителя из посадочной втулки.
Обработайте воздухом каналы системы холостого хода, особенно отверстия обвода заслонки (байпас) и регулятора холостого хода.
Продуйте все технологические отверстия на корпусе, включая патрубок системы вентиляции картера.
Удалите влагу с контактов датчика положения дроссельной заслонки (ДПДЗ).
Высушите резиновые уплотнения посадочного фланца и проверьте их целостность.

Используйте воздух кратковременными импульсами, удерживая сопло на расстоянии 5-10 см от детали. Избегайте вращения заслонки струёй воздуха – это может повредить ось или датчик. После продувки визуально проконтролируйте отсутствие капель жидкости и посторонних частиц в каналах.

Контрольная зона	Признак качественной очистки
Поверхность заслонки	Металлический блеск, отсутствие масляных плёнок
Каналы ХХ	Чистые отверстия, видимость светлого металла
Втулка оси	Сухие посадочные места, нет подтёков

Установка новых прокладок: гарантия герметичности

Старые прокладки дроссельного узла неизбежно теряют эластичность от температурных перепадов и давления, что приводит к подсосу неучтённого воздуха. Это нарушает пропорции топливно-воздушной смеси, провоцирует плавающие обороты холостого хода и ошибки по датчику массового расхода воздуха.

Используйте только оригинальные или рекомендованные производителем уплотнения, точно соответствующие модели дросселя. Самодельные решения из герметика или паронита недопустимы – они деформируют прилегающие поверхности и не выдерживают вибраций.

Ключевые этапы монтажа

Обезжирьте посадочные места на коллекторе и корпусе заслонки ацетоном или спецсредством
Уложите прокладку без перекосов, совместив крепёжные отверстия
Затягивайте болты крест-накрест с моментом 8-12 Нм (уточнить в мануале авто)
Проверьте зазоры щупом – допуск не более 0.05 мм по всему периметру

Материал прокладки	Ресурс	Критичные дефекты
Прессованная пробка	30-50 тыс. км	Расслоение, вмятины от болтов
Металлокомпозит	80-120 тыс. км	Прогары, коробление

После запуска двигателя обработайте стыки WD-40 – появление пузырей укажет на негерметичность. Для старых моторов с пробегом свыше 150 тыс. км обязательна замена уплотнительных колец на регуляторе холостого хода и датчике положения дроссельной заслонки.

Обратная сборка узла: последовательность действий

После очистки дроссельной заслонки и смежных компонентов критически важно соблюсти правильный порядок сборки. Нарушение последовательности или некорректная установка элементов могут вызвать подсос воздуха, сбои в работе двигателя и ошибки ЭБУ.

Убедитесь в отсутствии остатков чистящего средства на поверхностях, целостности уплотнительных прокладок и резиновых колец. Проверьте состояние патрубков системы вентиляции картера и охлаждения дросселя перед монтажом.

Установка дроссельной заслонки: Совместите посадочные отверстия с шпильками впускного коллектора, наденьте новую термостойкую прокладку. Равномерно затяните крепежные гайки динамометрическим ключом (момент указан в мануале ТС).
Подключение коммуникаций:
- Верните на место патрубки системы охлаждения (если предусмотрены конструкцией)
- Подсоедините шланг вентиляции картера с надежной фиксацией хомутами
- Вставьте разъем датчика положения дроссельной заслонки (ДПДЗ) до щелчка
Монтаж воздуховода: Наденьте гофрированный патрубок воздушного фильтра на фланец дросселя. Затяните хомут крестообразной отверткой без перекоса.
Подключение управления:
- Для механической заслонки: закрепите трос привода, отрегулировав натяг согласно спецификации
- Для электронной (E-Gas): установите моторчик привода и зафиксируйте разъем

После сборки выполните калибровку: включите зажигание на 10 секунд без запуска двигателя для инициализации ЭБУ. Проверьте плавность изменения оборотов на холостом ходу и отсутствие ошибок через диагностический разъем OBD-II.

Подключение разъёма регулятора холостого хода

После установки регулятора холостого хода на дроссельный узел аккуратно подведите к нему фишку проводов. Убедитесь, что пластиковый фиксатор разъёма полностью отстёгнут перед соединением – это предотвратит повреждение защёлки при подключении.

Ориентируйтесь по ключу-пазу на корпусе разъёма: он должен совпасть с выступом на штекере регулятора. Совместите контакты строго параллельно и вдавите фишку до характерного щелчка замка. Проверьте надёжность крепления, слегка потянув разъём от корпуса – смещение недопустимо.

Критические моменты подключения

Избегайте типичных ошибок:

Перепутывание разъёмов – РХХ и датчик положения дроссельной заслонки имеют схожие фишки, но разную распиновку.
Неполная фиксация – без щелчка защёлки контакты могут окислиться от вибрации.
Загрязнение колодки – протрите контакты ватной палочкой с изопропиловым спиртом при видимых отложениях.

После подключения обязательно выполните адаптацию РХХ через диагностический сканер. Если процедура недоступна:

Запустите двигатель на 5 минут без нагрузки.
Заглушите мотор на 10 секунд.
Повторите цикл 3 раза для калибровки параметров.

Симптом при ошибке	Возможная причина
Плавают обороты после запуска	Неисправный фиксатор разъёма
Ошибка P0506	Загрязнённые контакты колодки
Двигатель глохнет на нейтрали	Несовпадение ключа разъёма

Подсоединение патрубка вентиляции картера

Перед установкой очищенной дроссельной заслонки аккуратно подсоедините патрубок вентиляции картера. Этот шланг отводит картерные газы из двигателя обратно во впускной тракт. Найдите резиновый или пластиковый патрубок диаметром 15-20 мм, идущий от клапанной крышки.

Проверьте состояние хомутов и внутренней поверхности шланга – при наличии трещин, разрывов или затвердевания замените его. Сопрягаемые поверхности на дроссельном узле должны быть чистыми, без масляных подтёков. Убедитесь, что фитинг на заслонке не имеет заусенцев после чистки.

Порядок подключения

Смажьте посадочное место патрубка силиконовой смазкой для лёгкой посадки
Плотно наденьте шланг на штуцер дросселя до упора
Затяните хомут крестовой отвёрткой или торксом (T20-T25)
Убедитесь, что патрубок не перекручен и не контактирует с горячими деталями

Критические ошибки:

Недостаточная затяжка хомута – приведёт к подсосу воздуха и сбоям холостого хода
Пережатие патрубка при монтаже – вызовет закупорку вентиляции
Использование повреждённого шланга – спровоцирует утечки масляных паров

Монтаж воздушного фильтра и корпуса

Установите новый воздушный фильтр в корпус, соблюдая ориентацию – стрелка на бортике фильтра должна указывать направление воздушного потока (обычно в сторону двигателя). Убедитесь, что уплотнительная резинка по периметру фильтра плотно прилегает к посадочному фланцу корпуса без перекосов и зазоров.

Аккуратно установите верхнюю часть корпуса воздушного фильтра на место, совместив крепежные шпильки или отверстия. Вручную наживите все крепежные гайки или винты, чтобы избежать перекоса. Затягивайте крепеж равномерно крест-накрест до момента плотного прилегания крышки, но без чрезмерного усилия, чтобы не сорвать резьбу или не повредить пластиковый корпус.

Контроль после установки

Проверьте отсутствие щелей между частями корпуса по всему периметру
Убедитесь, что все шланги (вентиляции картера, подогрева) подключены к штатным штуцерам
Проконтролируйте надежность фиксации патрубка, идущего к дроссельному узлу

Типичная ошибка	Последствие	Метод проверки
Неверная установка фильтра	Подсос неочищенного воздуха	Визуальный осмотр стыков
Перетянутый крепеж	Деформация корпуса	Наличие зазоров в местах креплений
Не подключен датчик расхода	Ошибки двигателя	Проверка разъема на корпусе

После монтажа запустите двигатель и прослушайте характер работы на холостом ходу – посторонние шипящие звуки могут указывать на подсос воздуха. Проверьте работу педали акселератора: плавность набора оборотов подтвердит корректность сборки. При наличии сканера считайте ошибки ЭБУ – отсутствие кодов, связанных с системой впуска, будет окончательным подтверждением успешного завершения работы.

Подключение аккумулятора: восстановление питания

После завершения чистки дроссельной заслонки необходимо восстановить электропитание автомобиля. Убедитесь, что зажигание выключено, а ключи извлечены из замка. Проверьте состояние клемм аккумулятора: удалите следы окислов металлической щёткой и протрите контакты ветошью.

Подготовьте ключ для отвёртки или гаечный ключ (обычно на 10 или 13 мм). Расположите аккумулятор в штатном месте, зафиксировав прижимной планкой. Следите, чтобы корпус батареи не соприкасался с металлическими элементами кузова во избежание короткого замыкания.

Порядок подключения клемм

Строго соблюдайте последовательность действий:

Наденьте положительную (+) клемму на соответствующий вывод аккумулятора. Затяните гайку до плотного прилегания, но без чрезмерных усилий.
Аналогично подключите отрицательную (-) клемму. Убедитесь в отсутствии искрения при контакте.

Ошибка	Последствие
Обратная полярность	Выход из строя ЭБУ, предохранителей
Слабая затяжка	Прерывание контакта, перегрев клемм

После подключения выполните проверку:

Попробуйте сдвинуть клеммы рукой – недопустим люфт.
Обработайте выводы антикоррозийной смазкой (например, литолом).
Запустите двигатель для проверки работы электросистемы.

Запуск двигателя: первичная диагностика

Перед запуском двигателя убедитесь в отсутствии посторонних предметов в подкапотном пространстве и стабильном положении автомобиля (ручник включен, коробка передач в нейтрали). Проверьте базовые параметры: уровень масла, состояние аккумуляторных клемм и заряд АКБ.

При повороте ключа зажигания сосредоточьтесь на характерных признаках: скорости вращения стартера, звуках работы топливного насоса (кратковременное жужжание), реакции контрольных ламп на приборной панели. Отсутствие типичных симптомов укажет направление диагностики.

Анализ реакции системы

Критически важные сценарии при запуске:

Стартер не срабатывает – проверьте цепь питания (клеммы АКБ, массу, реле стартера)
Медленное вращение коленвала – диагностируйте заряд АКБ или коррозию контактов
Двигатель "схватывает", но не запускается – требуется проверка топливоподачи и искрообразования
Мгновенная остановка после запуска – возможны неисправности ДПКВ, РХХ или сильный загрязнение ДЗ

Для быстрой проверки топливной системы выполните:

Прослушайте активацию бензонасоса при включении зажигания
Нажмите клапан штуцера топливной рампы (при наличии) для контроля давления
Проверьте целостность предохранителей топливного насоса и ЭБУ

Симптом	Приоритетная проверка	Инструментальная диагностика
Отсутствие искры	Катушка зажигания, датчик положения коленвала	Тестер искры, сканер ошибок
Нет подачи топлива	Реле бензонасоса, фильтр, форсунки	Замер давления, проверка инжектора
Плавающие обороты после запуска	Датчик массового расхода воздуха, ДПДЗ	Анализ данных в реальном времени

Важно: При нормальной работе топливной системы и наличии искры, но неустойчивом холостом ходе, первоочередным подозрением становится загрязнение дроссельной заслонки. Накопление масляного налета нарушает калибровку воздуха, что требует немедленной очистки.

Проверка оборотов холостого хода: стабильность работы

После очистки дроссельной заслонки обязательна проверка стабильности оборотов холостого хода. Запустите двигатель и дайте ему прогреться до рабочей температуры (80-90°C), так как холодный мотор автоматически повышает обороты. Отключите все энергопотребители: кондиционер, фары, печку.

Наблюдайте за тахометром 3-5 минут. Нормальные обороты для большинства бензиновых авто – 650-850 об/мин. Критичны любые неконтролируемые скачки или "просадки" более чем на 50-100 об/мин. Прислушивайтесь к звуку работы двигателя – посторонние вибрации, хлопки в глушителе или тряска руля указывают на проблемы.

Диагностика неисправностей по характеру нестабильности

Возможные причины плавающих оборотов:

Недостаточное прилегание заслонки из-за остатков грязи или механических повреждений
Неправильная калибровка положения дросселя после чистки
Подсос неучтенного воздуха через трещины в патрубках или прокладках
Неисправность датчика положения дроссельной заслонки (ДПДЗ)

Для точного анализа используйте диагностический сканер:

Считайте ошибки ЭБУ (коды P0505-P0509 указывают на проблемы ХХ)
Проверьте показания ДПДЗ – в закрытом положении должно быть 0%
Сравните расчетный и фактический воздухопоток (расхождение >10% сигнализирует о подсосе)

Симптом	Вероятная причина	Действия
Обороты "зависают" при сбросе газа	Залипание заслонки, неисправность возвратной пружины	Повторная разборка/очистка, замена пружины
Двигатель глохнет на холостом ходу	Сильный подсос воздуха, засорение канала ХХ	Проверка герметичности впуска, чистка калибровочного отверстия
Скачки оборотов с периодичностью 2-3 сек	Сбои в работе регулятора холостого хода (РХХ)	Чистка штока РХХ, замена клапана

Адаптация дроссельной заслонки после чистки

После механической очистки дроссельного узла от нагара его геометрические параметры и пропускная способность изменяются. Электронный блок управления (ЭБУ) двигателя, запомнивший предыдущие корректировки для компенсации загрязнений, продолжает использовать устаревшие калибровки. Это вызывает нестабильную работу: плавающие обороты холостого хода, провалы при нажатии педали газа или самопроизвольное изменение частоты вращения коленвала.

Адаптация – процесс переобучения ЭБУ под обновленное состояние заслонки. Блок управления заново определяет базовые положения: угол закрытия (полное перекрытие канала) и текущие поправки для поддержания стабильных холостых оборотов при разных нагрузках (включенный кондиционер, генератор). Без этой процедуры система впрыска топлива и управления воздухом будет работать некорректно.

Процедура выполнения адаптации

Существует два основных метода, выбор зависит от модели авто:

Через диагностическое оборудование
- Подключение сканера (типа Launch, Autocom) или ПО (например, VCDS для VAG).
- Активация функции "Адаптация дроссельной заслонки" в меню ЭБУ двигателя.
- Четкое следование инструкциям на экране (обычно включает включение зажигания, ожидание сигналов).
"Самообучение" автомобиля
- Отсоединение клеммы АКБ на 10-15 минут для сброса ОЗУ ЭБУ (не всегда эффективно).
- Запуск двигателя и прогрев до рабочей температуры (80-90°C).
- Выключение всех энергопотребителей (печка, свет, аудио).
- Ожидание 5-10 минут на холостом ходу без воздействия на педаль газа.
- Плавные разгоны до 2500-3000 об/мин с последующим отпусканием педали.

Критерии успешной адаптации: стабилизация оборотов ХХ в диапазоне, указанном производителем (обычно 650-850 об/мин), отсутствие "плавания" стрелки тахометра, четкая реакция на педаль газа без задержек. При неудаче – повторить процедуру или использовать диагностический сканер.

Список источников

Официальные руководства по ремонту и обслуживанию автомобилей конкретных марок
Техническая документация производителей автомобильных компонентов
Специализированные автомобильные форумы (Drive2, Drom.ru)
Видеоинструкции от сертифицированных автомехаников на YouTube
Статьи в автомобильных журналах (За рулём, Авторевю)
Мануалы по эксплуатации систем впрыска топлива (Bosch, Delphi)
Профессиональные мастер-классы по обслуживанию ДВС
